Yale MWW Series User manual

Betriebsanleitung
Operating Instructions
Instrucciones de Servicio
Gebruiksaanwijzing
D
GB
E
NL
Mod. MWW
Columbus McKinnon Industrial Products GmbH
Postfach 10 13 24 •D-42513 Velbert, Germany
Am Lindenkamp 31 •D-42549 Velbert, Germany
+49 20 51/600-0 •Fax [phone]
Ident.-No.: 09901098/08.2011

DSeite 2
GB Page 6
EPágina 10
NL Pagina 13
Deutsch D
Vor Inbetriebnahme die Betriebsanleitung
aufmerksam lesen!
Sicherheitshinweise beachten!
Dokument aufbewahren!
Bestimmungsgemäße Verwendung
Die Wandwinde mit Schneckengetriebe ist eine
handbetriebene Winde für Wandbefestigung zum
Heben und Senken von Lasten.
Maschineller Antrieb verboten!
Nicht für Dauerbetrieb zugelassen.
Nicht geeignet für Einsatz in
explosionsgefährdeten Räumen.
Nicht geeignet für Einsatz in aggressiver
Umgebung.
Änderungen an der Seilwinde sowie das Anbringen
von Zusatzgeräten sind nur mit unserer
ausdrücklichen schriftlichen Genehmigung erlaubt.
Technische Daten und Funktionsbeschreibung
beachten!
Sicherheitshinweise
Bedienung, Montage und Wartung nur durch:
•beauftragte,
•eingewiesene,
•mit den Vorschriften vertraute Personen
Den Bremsmechanismus nicht fetten oder ölen.
•Das Befördern von Personen, sowie der
Aufenthalt im Gefahrenbereich ist verboten.
•Der Aufenthalt unter einer gehobener Last ist
verboten.
•Nie in bewegliche Teile greifen.
•Mängel sind sofort sachkundig zu beheben.
Die Last
•nie in gehobenen Zustand unbeaufsichtigt
schweben lassen
•nie schaukeln lassen
•darf nie ins Seil fallen
•nie in Bereiche bewegen, die nicht eingesehen
werden können. Gesamter Hubbereich muss
einsehbar sein.
Das Seil
•dient nur zum Heben und Senken bzw. Ziehen
diverser Lasten und darf zu nichts anderem
verwendet werden.
•mind. 3 Seilwindungen müssen bei
Last in unterster Stellung immer auf
der Trommel bleiben.

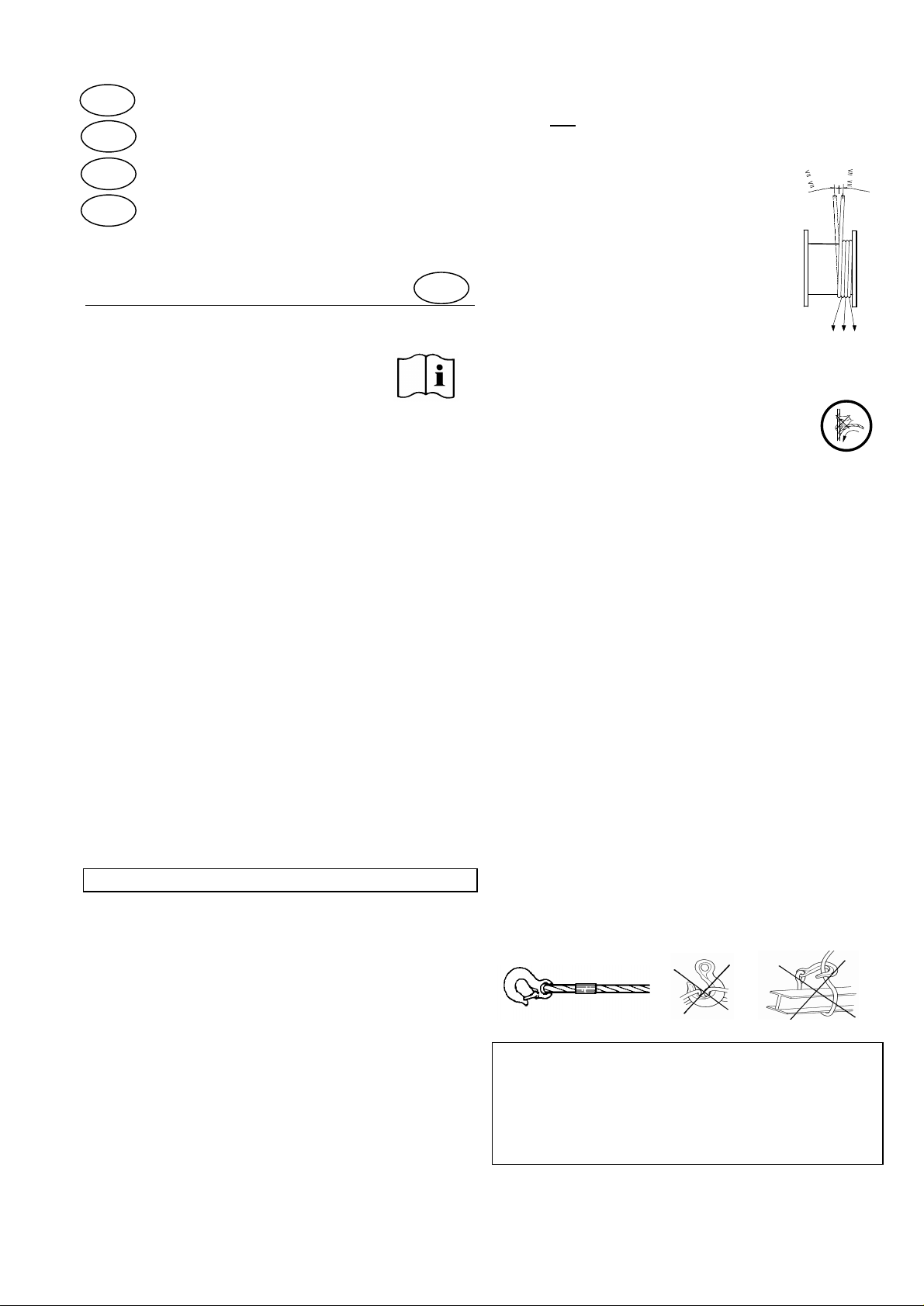

•Seilabweichungswinkel (siehe Bild)
bei Standardseil ≤3°,
bei Spezialseil ≤1,5°
•regelmäßig nach DIN 15020 Teil 2
prüfen und warten
•Bordscheibenüberstand muss mind.
das 1,5fache des Seildurchmessers betragen
•schlaffes Seil vorsichtig an die Last
heranführen.
•nur mit Schutzhandschuhen anfassen.
•nicht in Seileinlauf greifen.
Die Winde
Tragfähigkeit entsprechend der aufgewickelten
Seillage nicht überschreiten.
Vor Inbetriebnahme durch Sachkundigen prüfen:
•Hubgerät
•Tragkonstruktion
•Tragmittel
•Einbau
Tägliche Prüfungen
•Bremsenfunktion
•Zustand des Seiles und Lastaufnahmemittel
•Tragkonstruktion
•Tragmittel
Das Lastaufnahmemittel
•auf ausreichende Tragfähigkeit achten
•Lasthaken müssen Sicherheitsklappen haben
•Lasthaken muss vorschriftsmäßig mit Seil-
kausche und Preßklemme mit dem Seil verpresst
sein.
•die Last richtig befestigen
•Windenseil nicht als Anschlagmittel verwenden
Mindestens 1x jährlich UVV Prüfung durch Sach-
kundigen durchführen.
Inspektions- und Wartungsintervalle unbedingt
einhalten.
Nur original Zubehör-und Ersatzteile verwenden,
sichere Funktion ansonsten nicht gewährleistet.
1,5°
3.2.1.
1,5°
3° 3°

Technische Daten
Type
MWW 250 MWW 500 MWW 1000 MWW 1500 MWW 2000 MWW 3000 MWW 5000
Zugkraft 1. Seillage daN 250 500 1000 1500 2000 3000 5000
Zugkraft letzte Seillage daN 95 239 542 845 1129 1861 3165
empf. Seil DIN 3060 FE-znk 1770sZ-spa
mm 5 6 9 10 13 16 20
Minimale Bruchgrenze Seil kN 15,9 22,9 51 63 106 161 252
Seilaufnahme 1. Seillage m 2,5 3,5 4,5 4,5 4,0 5,0 4,5
max. Seilaufnahme m 63 77 55 49 46 52 40
max. Seillagen 11 9 7 6 6 5 5
erf. Kurbelkraft daN 5 9 14 21 12/20 17/30 34/61
Übersetzung 1:10 1:12 1:26 1:26 1:76 / 38 1:104 / 52 1:120 / 60
Hub je Kurbelumdrehung 1e Lage mm 17 20 13 13 5,5/11 5/10 6/12
Befestigungsbolzen Qualität 8.8 M12 M12 M12 M12 M20 M20 M20
Gewicht kg 13 16 26 28 60 78 115
geeignet für Umgebungstemperatur -20°C bis +40°C
Funktionsbeschreibung
Die Wandwinden sind Trommelwinden mit Schneckengetriebe. Die Last wird in jeder Lage, durch die an
der Schneckenwelle angebaute Lastdruckbremse, sicher gehalten.
Das Gehäuse ist aus Stahlblechen gefertigt und eignet sich vor allem zur Befestigung an Wänden, Masten
und dergleichen.
Die Kurbelarmlänge ist zum Angleichen an die Last, in der Länge verstellbar. Die Lagerung der
Schneckenwelle sowie der Seiltrommel erfolgt über Walz-bzw. Gleitlager.
Typen MWW 2000,MWW 3000,MWW 5000 ist zusätzlich zum Lastgang mit einem Schnellgang ausgestattet.
Einbauanleitung
Montage:
BEACHTE:
♦Anbaukonstruktionen für max. Kräfte auslegen.
♦Unbedingt auf ebene Anschraubfläche achten.
♦Winde nur mittels Qualitätsschrauben befestigen.
♦Schrauben gleichmäßig anziehen.
♦Schrauben sichern.
♦Auf Freigängigkeit der Kurbel achten (Kurbelfreiraum)

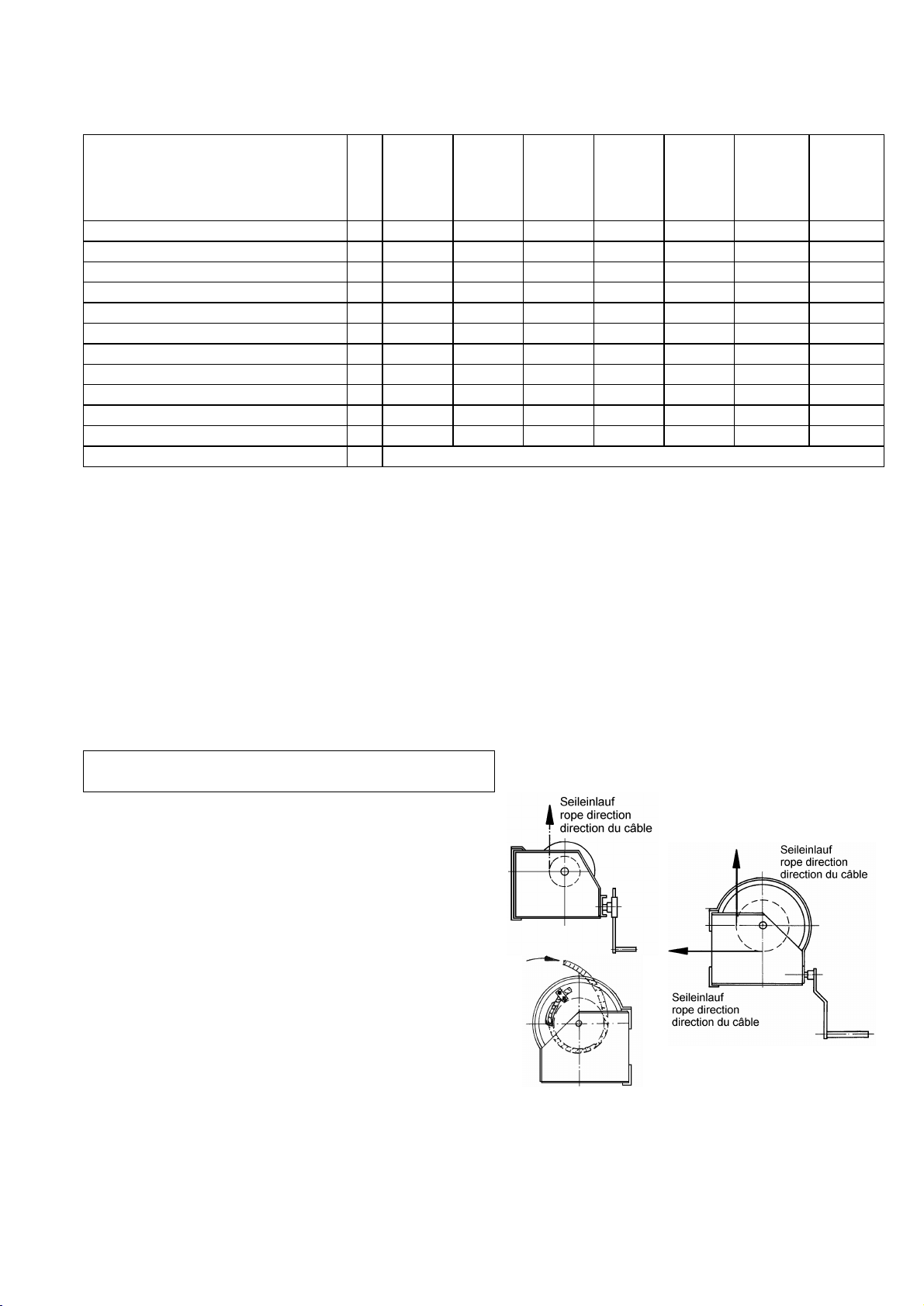

Drahtseil-Befestigung
ACHTUNG: Bei falschem Seileinlauf wird die Bremse unwirksam.
Der Seileinlauf muss entspr. Abbildung erfolgen
Der Drahtseilabgang muss unbedingt (siehe Abb.) von der
hinteren Trommelkante (250 -1500 kg) nach oben bzw.
von der unteren Trommelkante nach hinten (2000-5000 kg)
erfolgen.
Bei Drahtseilabgang nach unten, ist die Winde um 180°
gedreht einzubauen.
Auf richtigen Seileinlauf ist zu achten! (siehe Bild)
Die Befestigung des Seiles erfolgt durch die
angebaute Seilklemmeinrichtung.
Bei Seilauswahl auf technische Daten des Seiles achten!
Seillänge so bemessen, dass in unterster Laststellung
mind. 3 Seilwindungen auf der Trommel verbleiben.

Bedienungsanleitung
Bevor Ingebrauchnahme muss die Winde zuerst mit 50 % der nominellen Las t eingelaufen
werden.
Die Winde muss mit 50% der nominellen Last 3 mal eineTrommelumdrehung gemacht haben. Das Fett des
Schneckenradgetriebes muss mit einer Bürste wieder eingebracht werden. Hiernach kann die Winde in Betrieb
genommen werden.
Die Winde muss für eine gute Wirkung der Lastdruckbremse mit minimal 25 % der nominellen Last belastet
werden.
Sicherheitshinweis:
Die Winden sind nur für Handbetrieb geeignet.
•Heben der Last erfolgt durch Drehen der Kurbel im Uhrzeigersinn.
•Senken der Last durch Drehen der Kurbel entgegen dem Uhrzeigersinn.
Inspektions-und Wartungsanleitung
Sicherheitshinweis
Vor Inspektions- und Wartungsarbeiten ist die Winde durch geeignete Maßnahmen zu entlasten.
Inspektionsintervalle Wartungs- und Inspektionsarbeiten
Sichtprüfung Seil - Haken ( Tragmittel )
Funktion der Winde
täglich Bremsfunktion
Verzahnung abschmieren
Lastdruckbremse auf Bremsfunktion und Verschleiß prüfen.
Falls erforderlich Bremsscheiben vom Fachmann1) wechseln lassen bzw. ganze Lastdruckbremse
austauschen1).
Achtung: Kein Schmiermittel an Bremsscheiben und deren Anlaufflächen.
Seil gemäß DIN 15020 Blatt 2 auf Verschleiß und auf minimale Bruchkraft prüfen und warten.
Befestigungsschrauben auf festen Sitz prüfen
vierteljährlich
Säm
tliche Teile der Winde und Kurbel auf Verschleiß prüfen und falls erforderlich defekte Teile
auswechseln und evtl. abschmieren.
Nur vorgeschriebenes Fett verwenden.
Typenschild auf Lesbarkeit prüfen.
Sachkundigenprüfung durchführen lassen.1)
Jährlich
1) z.B. durch Yale Kundendienst.
Die Lebensdauer der Winde ist begrenzt, verschlissene Teile müssen rechtzeitig
erneuert werden.
Betriebsstoffe / Schmierstoffempfehlung
empf. Schmierstoff:
für Fettschmierstellen:⇒Mehrzweckschmierfett DIN 51825 T1 K 2 K
Altschmierstoff ist entsprechend den gesetzlichen Bestimmungen zu entsorgen!

Betriebsstörungen und ihre Ursachen
Störung Ursache Beseitigung
Winde läßt sich im unbelaste-
ten Zustand nur schwer kur-
beln
Schmiermittel Verzahnung fehlt.
Schmutz in Verzahnung oder ähnl.
Winde wurde bei Einbau verspannt.
Wartungsarbeiten durchführen.
Befestigung prüfen. Liegt ebene
Anschraubfläche vor bzw. sind Schrauben
gleichmäßig angezogen?
Last wird nicht gehalten Seil falsch aufgewickelt.
Drehrichtung beim Heben falsch.
Bremse verschlissen oder defekt.
Seil richtig auflegen (entspr. Abb. Seite 3)
Bremsteile prüfen und verschlissene Teile
erneuern
Lastdruckbremse öffnet nicht
Last läßt sich nur unter gro-
ßem Kraftaufwand absenken
Bremsscheiben bzw. Bremsmecha-
nismus verspannt! Bremse durch leichten Schlag mit Hand- fläche auf Kurbelarm in Senkrichtung lösen.
Entsorgung
Nach Außerbetriebnahme sind die Teile der Seilwinde entsprechend den gesetzlichen
Bestimmungen der Wiederverwertung zuzuführen, bzw. zu entsorgen!
