Yamaha P1000S User manual

POWER AMPLIFIER
取扱説明書
J

2
安全上のご注意
―安全にお使いいただくため―
安全にお使いいただくため、ご使用の前にこの「安全上のご注意」をよくお読みください。
またお読みになったあと、いつでも見られるところに必ず保管してください。
絵絵
絵絵表表 表表示示 示示
この取扱説明書および製品への表示では、製品を安全に正し
くお使いいただき、あなたや他の人々への危害や財産への損
害を未然に防止するために、いろいろな絵表示をしています。
内容をよく理解してから本文をお読みください。
絵表示の例
：注意（危険・警告を含む）を促す事項
：決しておこなってはいけない禁止事項
：必ずおこなっていただく強制事項
警告 この欄に記載されている事項を無視して、誤った取扱いをすると、人が死亡または重傷を負う可能性があ
ります。
設置されるとき
● この機器は
AC100V 専用です。それ以外の電源（ AC200V 、
船舶の直流電源など）では使用しないでください。火災・
感電の原因となります。
● この機器に水が入ったり、機器がぬれたりしないようご
注意ください。火災・感電の原因となります。雨天・降
雪時や海岸・水辺での使用はとくにご注意ください。
● この機 器の上に 水などの入 った容器や 小さな金 属物を
置か ないでく ださい。こぼ れたり、中に 入ったり する
と、火災・感電の原因になります。
● 電源コードの上に重い物をのせないでください。コード
に傷が付くと、火災・感電の 原因となります。とくに、
敷物な どで覆わ れたコード に気付かず に重い物 を載せ
たり、コードが本機の下敷きになることのないよう、十
分にご注意ください。
● この機 器は電源 スイッチを 切った状態 でも完全 に主電
源が遮 断されて いませんの で機器を電 源コンセ ントの
近くに設置し、電源プラグへ容易に手が届くようにして
ください。
●（
P7000S、 P5000S のみ）
電源コ ードには、感 電を防ぐ ためのア ース線が ありま
す。電源プラグをコンセントに差し込む前に、必ずアー
ス線 を接続し てくださ い。また、アース 線を外す 場合
は、必ず電 源プラグ をコンセ ントから 抜いたあ とで行
なってください。
ご使用になるとき
● 電源 コードを 傷つけた り、加工した り、無理に曲 げた
り、ねじったり、引っ張ったり、加熱したりしないでく
ださい。コードが破損して、火災・感電の原因になりま
す。
● この機 器の裏ぶ たやカバー は絶対に外 さないで くださ
い。感電の原因になります。
内部の点検・整備・修理が必要と思われるときは、販売
店にご依頼ください。
● この機器を改造しないでください。火災・感電の原因と
なります。
● 雷が鳴りだしたら、早めに機器本体の電源スイッチを切
り、電源プラグをコンセントから抜いてください。
● 落雷のおそれがあるとき、電源プラグが接続されたまま
ならば、電源プラグには触れないでください。感電の原
因となります。
使用中に異常が発生したとき
● 断線・芯線の露出など、電源コードが傷んだら、販売店
に交 換をご依 頼くださ い。そのまま で使用す ると、火
災・感電の原因となります。
● 万一、この機器を落としたり、キャビネットを破損した
場合は、電源スイッチを切り電源プラグをコンセントか
ら抜い て販売店 にご連絡 ください。そ のまま使 用する
と、火災・感電の原因となります。
● 煙が出る、変なにおいや音がするなどの異常がみとめら
れたときや、内部に水などの異物が入った場合は、すぐ
に電源スイッチを切り、電源プラグをコンセントから抜
いてください。そのあと、販売店にご連絡ください。異
常状態のままで使用すると、火災・感電の原因となりま
す。
分解禁止
プラグをコンセ
ントから抜け
接触禁止
プラグをコンセ
ントから抜け
プラグをコンセ
ントから抜け

3
使用上のご注意
―正しくお使いいただくため―
使用後は、必ず電源スイッチを切りましょう。
＊ この取扱説明書に掲載されている会社名、製品名は、それぞれ各社の商標または登録商標です。
＊ この取扱説明書に掲載されているイラストは、すべて操作説明のためのものです。したがって実際の仕様と異なる場合があります。
注意 この欄に記載されている事項を無視して、誤った取扱いをすると、人が傷害を負ったり、物的損害が発生
したりする可能性があります。
設置されるとき
● 火災・感電やけがなどを避けるため、次のような場所に
は置かないでください。
•調理台や加湿器のそばな ど、油煙や湯気が当たるよう
な場所。
•ぐらついた台の上や傾いたところなど、不安定な場所。
•窓を閉め切った自動車の中 や直射日光が当たる場所な
ど、異常に温度が高くなる場所。
•湿気やほこりの多い場所。
● 電源コードを熱器具に近付けないでください。コードの
被覆が溶けて、火災・感電の原因になります。
● 電源プラグを抜くときは、電源コードを引っ張らないで
ください。必ずプラグを持ってください。コードを引っ
張ると、電源コードが傷ついて、火災・感電の原因とな
ることがあります。
● 濡れた手で電源プラグを抜き差ししないでください。感
電の原因となることがあります。
● この機器の通風孔をふさがないでください。内部の温度
上昇を防ぐため、この機器のケースの前、後部には通風
孔があけてあります。通風孔がふさがると内部に熱がこ
もり、火災の原因となることがあります。
とくに次のような使い方は避けてください。
•機器をあお向けや横倒し、逆さまにする。
•本箱や押し入れなど、専用ラ ック以外の風通しの悪い
狭いところに押し込める。
•テーブルクロスを掛けた り、じゅうたんや布団の上に
置いて使用する。
● 放熱を よくする ために、壁や 他の機器 との間に 隙間を
とってくだ さい。隙間の大きさは、側 面では 5cm、背
面では 10cm、天面では 10cm 以上必要です。放熱が不
十分だと内部に熱がこもり、火災の原因となることがあ
ります。
● 複数台のこの機器を EIA 標準のラックにマウントする
ときは、
10 ぺージの「ラックマウント」を参考にして
ください。
● 機器を移動する場合は、電源スイッチを切り、電源プラ
グをコンセントから抜き、機器間の接続コードなど外部
の接 続コード を外して ください。コ ードが傷 つき、火
災・感電の原因となることがあります。
ご使用になるとき
● スピーカー端子とスピーカーの接続には、スピーカー接
続専用 のケーブ ルのみを お使いく ださい。それ 以外の
ケーブルを使うと火災の原因となることがあります。
● オーディオ機器・スピーカーなどの機器を接続する場合
は、接続するすべての機器の電源を切ってください。
それぞれの機器の取扱説明書に従い、指定のコードを使
用して接続してください。
● 電源を入れる前に音量（ボリューム）を最小にしてくだ
さい。突然大きな音が出て聴力障害などの原因となるこ
とがあります。
● このア ンプはス ピーカー駆 動以外の用 途には用 いない
でください。
● 旅行な どで、長期間 この機器 をご使用 にならな いとき
は、安全のため、必ず電源プラグをコンセントから抜い
てください。火災の原因となることがあります。
プラグをコンセ
ントから抜け
プラグをコンセ
ントから抜け
コネクターの極性について 携帯電話からの影響について
●XLR タイプコネクターのピン配列は次のとおりです。
1 ：シールド (GND)、 2 ：ホット (+)、 3 ：コールド (–)
これは、
IEC60268 規格に基づいています。
●この機器のすぐ近くで携帯電話などを使用すると、機器に
ノイズが入ることがあります。そのようなときは、少し離
れた場所で電話をしてください。
BRIDGE
11 ++ --
(+)(-)
マークは、危険活電部であることを示します。この端子への外部からの配線接続は、適正な取扱指導を受けた者が行な
うか、問題なく容易に接続できるように製作されたリ−ド線、またはコードを使用する必要があります。

4
はじめに
このたびは、ヤマハパワーアンプ P7000S/P5000S/P3500S/P2500S/P1000S をお買い求めいただ
きまして、まことにありがとうございます。
ヤマハオーディオアンプ Pシリーズは、ヤマハの豊富な実績と経験をもとに高い信頼性と安
定性を実現したパワーアンプです。
2U サイズの省スペース設計で、優れた音響特性を得るこ
とができます。
主な特長：
•入力側には、バランス型 XLR 端子、バランス型フォーン端子を、出力側には、スピコン
端子、５ウェイバインディングポスト、フォーン端子を装備していますので、設備をはじ
め幅広い用途にお使いいただけます。
•チャンネル A とBが独立して駆動する STEREO モード、モノラルソースを 2系統で出力
する PARALLEL モード、
1台のモノアンプとしてハイパワーを発揮する BRIDGE モード
の3つのモードがあります。
• P7000S/P5000S/P3500S/P2500S をお使いの場合、独立して駆動するチャンネル A、 Bそれ
ぞれに、
LOW CUT（ローカット）、 SUB WOOFER（ハイカット）が選択できる切り替え
スイッチを装備しています。
LOW CUT もしくは SUB WOOFER 選択時は、 25 〜150 Hz の間でカットオフ周波数を調
節できます。
•各チャンネルごとに SIGNAL インジケーターと CLIP インジケーターがあります。
•パワーオン /オフ時の保護回路、出力ミュート回路、 DC 検出回路などの状況を示す
PROTECTION インジケーターとヒートシンクの過熱を示す TEMP インジケーターがあり
ます。
•無段変速・低ノイズのファンが、高い安定性を約束します。
この取扱説明書は、
Pシリーズの 5モデル共通の説明書です。
パワーアンプの優れた機能を十分に発揮させるとともに、末永くご愛用いただくために、こ
の取扱説明書をご使用の前に必ずお読みください。お読みになったあとは、保証書とともに
保管してください。
目次
各部の名称と機能 ........................................... 5
フロントパネル.................................................. 5
リアパネル......................................................... 6
スピーカーの接続 ........................................... 8
スピーカーインピーダンス................................. 8
結線 ................................................................... 9
ラックマウント ............................................. 10
仕様 ..............................................................11
一般仕様 .......................................................... 11

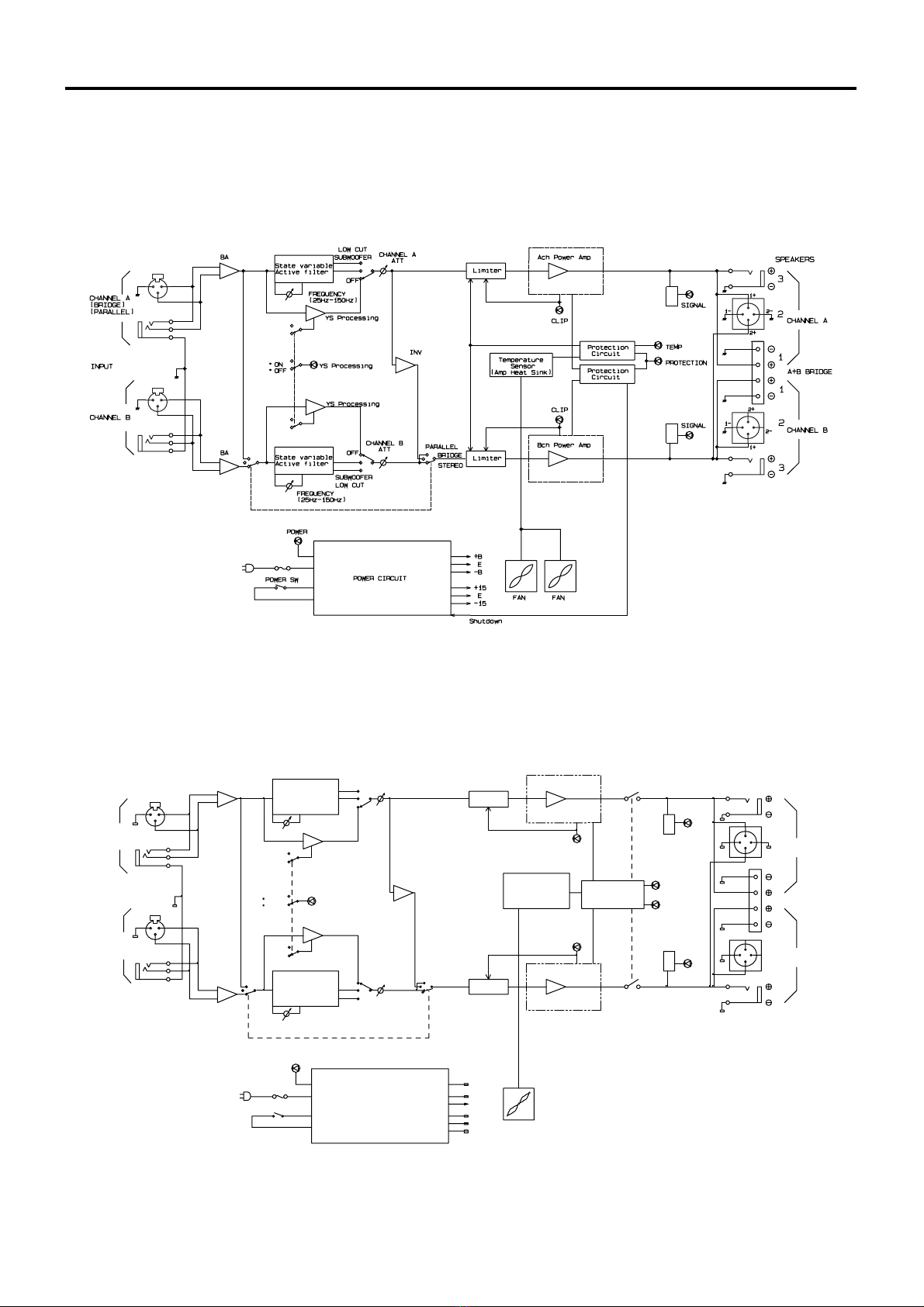

ブロック図....................................................... 12
寸法図.............................................................. 13

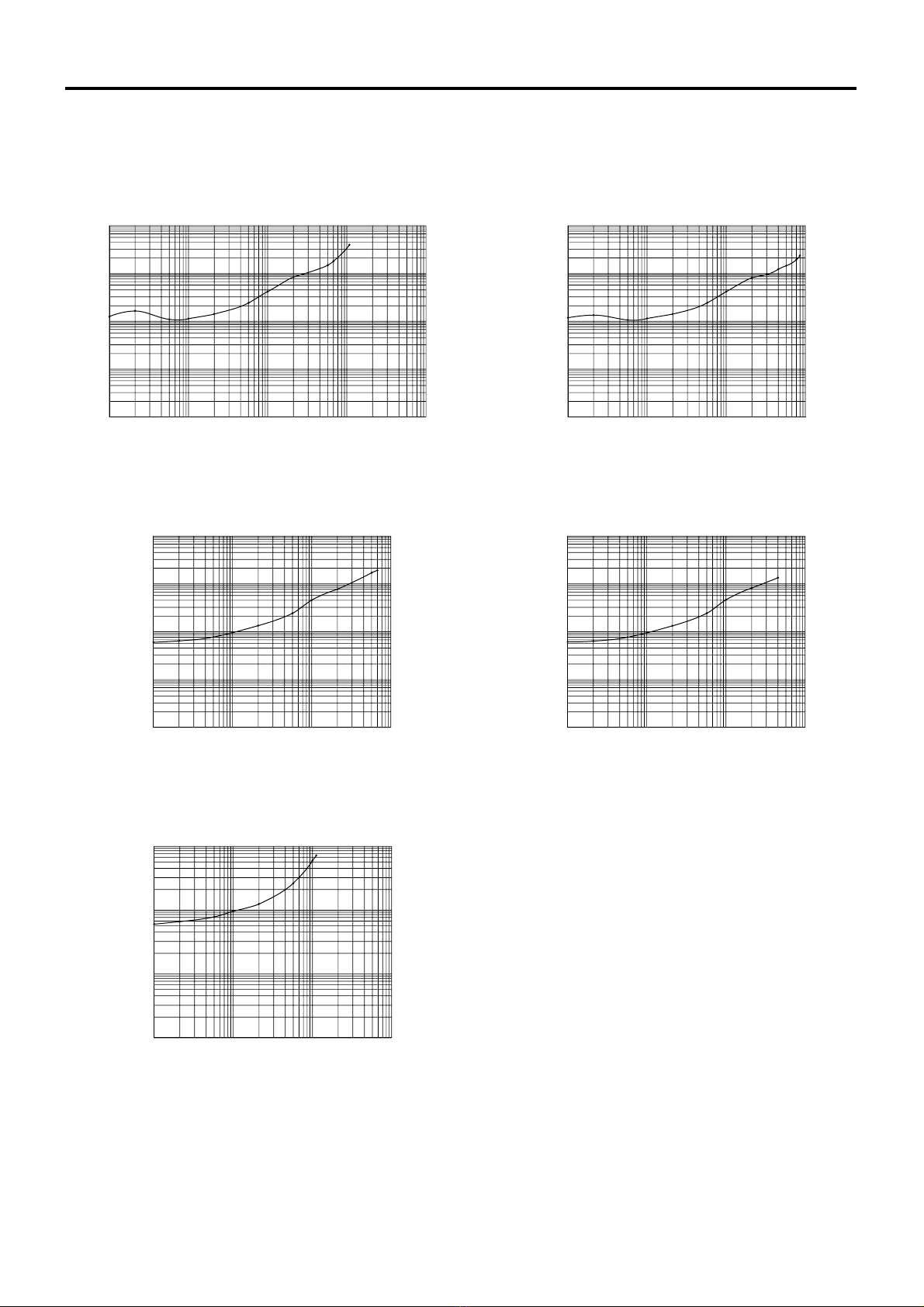

特性図.............................................................. 14
故障かな？と思ったら................................... 15

5
各部の名称と機能
■ フロントパネル
P7000S/P5000S/P3500S/P2500S
1POWER スイッチ / インジケーター
本機の電源をオン /オフするスイッチです。スイッチを
押し込んでオンにするとインジケーターが緑色に点灯し
ます。
2TEMP インジケーター
ヒートシンクの温度が摂氏 85 度を超えると、インジケー
ターが赤色に点灯します。
3PROTECTION インジケーター
アンプ出力端子に DC 電圧が出力されている場合やヒー
トシンクが過熱状態の場合に、保護回路が作動しインジ
ケーターが赤色に点灯します。インジケーター点灯中は
スピーカーから音は出ません。原因が取り除かれればイ
ンジケーターの点灯は消え、通常の状態に復帰します。
また、電源を入れてからアンプが機能しはじめるまでの
あいだ（約 3秒）も保護回路が作動し、インジケーター
が点灯します。
4CLIP インジケーター
出力信号の歪率が約 1 % を超えると、インジケーターが
赤く点灯します。アンプに過大入力が加わり、クリップ
していることを示します。
5SIGNAL インジケーター
出力レベルが 2 Vrms を超えると、インジケーターが緑色
に点灯します（
8 Ω 負荷時 1/2 W、 4 Ω 負荷時 1 W 以上
で点灯します）。
6ボリューム
−∞
dB から 0 dB まで、 31 段階の音量調節ができます。
NOTE:
音量の設定を固定したいときは、付属のセキュリティカ
バーを取り付けて、ボリュームを保護します。
セキュリティーカバー取り付け手順
(1) 付属の六角レンチで、本体に取り付けられているネ
ジ（４箇所）を取り外します。
(2) セキュリティーカバーをネジ穴に合わせ、 (1) で取り
外したネジを使って本体に固定します。
7インジケーター
（P1000S を除く）
リアパネルの
YS PROCESSING 切り替えスイッチ（ P6 参
照）で、
ON が選択されているとき、インジケーターが黄
色に点灯します。
8吸気口
本機には、前面吸気、後面排気方式の冷却用ファンが装
備されています。
ここから吸気が行なわれますので、障害物などで吸気口
をふさぐことのないようにご注意ください。
NOTE:
ファンはヒートシンクの温度が摂氏50度を超えると作動
します。電源を入れたときは、ファンは作動しません。
ファンの回転数は、ヒートシンクの温度に応じて自動変
速します。
2 4
7361 5
2 4
361 5
8
8
8
8
P1000S

6
■ リアパネル
P7000S/P5000S/P3500S/P2500S
1FILTER スイッチ、FREQUENCY 調整つまみ
（チャンネル A、B）（P1000S を除く）
チャンネル
A、チャンネル B それぞれでフィルターのタ
イプを選択し、カットオフ周波数を調節することができ
ます。
フィルタータイプは以下の３種類の中から選択できま
す。
OFF ...................... フィルターの設定をオフにします。
SUB WOOFER.... ローパスフィルターが有効になります。
FREQUENCY 調整つまみで指定した周
波数以下の信号を、サブウーハースピー
カーへ出力します。
LOW CUT ........... ハイパスフィルターが有効になります。
サブソニックなどの不要な低域をカッ
トします。
SUB WOOFER もしくは LOW CUT を選択しているとき、
FREQUENCY 調整つまみでカットオフ周波数を 25 Hz 〜
150 Hz の間で調節できます。
NOTE:
ブリッジモードでご使用の場合は、チャンネル A だけ
フィルタータイプとカットオフ周波数の調整が有効で
す。
2切り替えスイッチ
（P1000S を除く）
スピーカーの低音域を補正します。オンしたときの低域
のバランスは、使用されるスピーカーによって異なりま
す。
なお、本機能はフィルター切り替えスイッチで OFF が選
択されているときだけに有効です。
NOTE：
本機をヤマハスピーカー S112、S115 などと組み合わせ
てご利用された場合、より充実した周波数レスポンスを
得ることができます。
SUB
WOOFER
LOWCUT
ON
STEREO BRIDGE PARALLEL
INPUT
INPUT
SPEAKERS
SPEAKERS
BRIDGE
OFF
OFF
1
1
+
-
+
-
+
-
+
-
2
2
1
1
+
-
+
-
ON OFF
SUB
WOOFER LOWCUT
OFF
STEREO BRIDGE PARALLEL
FREQUENCY
Hz
25 150
90
50
125
FREQUENCY
11
2332
L
O
C
K
L
O
C
K
++ --
(+)(-)
Hz
25 150
90
50
125
BRIDGE
(+)(-)
HPF 40Hz
1 5
4 6
3 54 6
2
3
7
P1000S
SUB
WOOFER LOWCUT
OFF
カットオフ周波数

7
3INPUT 端子（チャンネル
チャンネル
A、B）
A、
B ともに 2種類の入力端子があります。
BRIDGE モードおよび PARALLEL モードのときの入力端
子はチャンネル
A です。
• XLR 入力端子
XLR 型3-31 タイプの入力端子です。
極性は次のとおりです（
IEC60268）。
•
バランス型の
フォーン端子
TRS フォーン端子です。
極性は次のとおりです。
4STEREO/PARALLEL/BRIDGE モード切り替えス
イッチ
STEREO、 PARALLEL、 BRIDGE の各モードの切り替え
スイッチです。
• STEREO モード
STEREO モードでは、チャンネル A とBが別々に駆動し
ます（一般的なステレオアンプとなります）。チャンネル
Aの入力信号がチャンネル A の出力端子から、チャンネ
ル
B の入力信号がチャンネル B の出力端子からそれぞれ
出力されます。
•PARALLEL モード
PARALLEL モードでは、チャンネル Aの入力信号がチャ
ンネル AとBの両方の出力端子から出力されます。チャ
ンネル Bの入力端子は使用しません。チャンネル AとB
のボリュームは別々に調整できます。
• BRIDGE モード
BRIDGE モードでは、チャンネル A の入力信号が BRIDGE
の出力端子から出力されます。こ のと きボ リュ ーム は
チャンネル A のボリュームで調整します。
5SPEAKERS
接続するスピーカーシステムの最小インピーダンスにつ
いては、
端子
8ぺージの「スピーカーインピーダンス」を参
照してください。
6GND
アース用のネジです。ハムや雑音が生じる場合には、こ
の端子から大地アースを施すか、ミキサーかプリアンプ
などのシャーシと接続してみてください。
端子
7スイッチ（P1000S
各チャンネルのハイパスフィルターをオン
のみ）
/オフします。
ON にすると 40 Hz以下の周波数が 12 dB/oct のフィルター
でカットされます。
P7000S
P5000S
P3500S
P2500S
Neutrik NL4FC 型スピコン出力端子
５ウェイバインディングポスト出力端子
フォーンの出力端子
P1000S ５ウェイバインディングポスト出力端子
1
2
3
ホット
コールド
グラウンド
リング（コールド）
チップ（ホット）スリーブ
（グラウンド）
HPF 40Hz

8

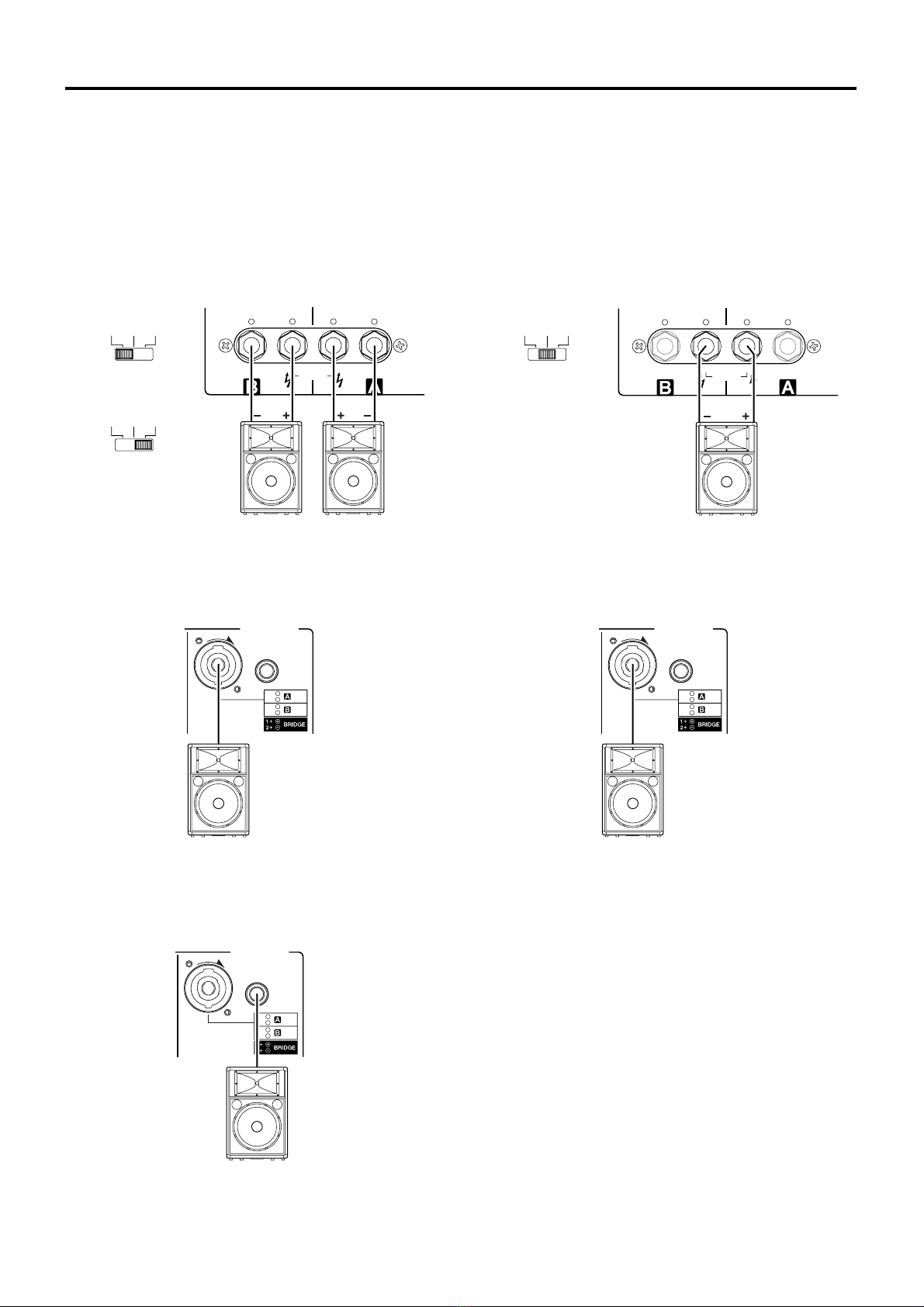

スピーカーの接続
■ スピーカーインピーダンス
本機のスピーカー接続には以下の 2とおりの方法があります。接続方法や接続するスピーカーの数に応じてスピーカーインピー
ダンスが異なります。それぞれの接続方法でスピーカーインピーダンスが下記の最小値より小さいスピーカーは使用しないでく
ださい。
STEREO/PARALLEL モードでの接続
5 ウェイバインディングポスト端子を使用した場合
スピコン端子を使用した場合
フォーン端子を使用した場合
BRIDGE モードでの接続
5 ウェイバインディングポスト端子を使用した場合
スピコン端子を使用した場合
BRIDGE
11 ++ --
(+)(-)
STEREO BRIDGE PARALLEL
STEREO BRIDGE PARALLEL
または
スピーカー
インピーダンス
最小 4 Ω
スピーカー
インピーダンス
最小 4 Ω
SPEAKERS
1
1
+
-
+
-
+
-
+
-
2
2
1
1
+
-
+
-
2332
L
O
C
K
L
O
C
K
スピーカーインピーダンス
最小 4 Ω
SPEAKERS
1
1
+
-
+
-
+
-
+
-
2
2
1
1
+
-
+
-
2332
L
O
C
K
L
O
C
K
スピーカーインピーダンス
最小 4 Ω
BRIDGE
11 ++ --
(+)(-)
STEREO BRIDGE PARALLEL
スピーカーインピーダンス
最小 8 Ω
SPEAKERS
1
1
+
-
+
-
+
-
+
-
2
2
1
1
+
-
+
-
2332
L
O
C
K
L
O
C
K
スピーカーインピーダンス
最小 8 Ω

9
■結線
5 ウェイ端子の場合
(1) POWER スイッチを OFF にします。
(2) カバー取付用ネジをゆるめて、保護カバーを外します。
(3) スピーカーケーブルの先端の被覆を 15 mm 外し、スピー
カー端子の穴に通して、締め付けます。
スピーカー出力端子の極性は 8ぺージを参照してくださ
い。
このとき、芯線がシャーシに当たらないようにしてくだ
さい。
(4) カバーを元の位置に取り付けます。
スピコン端子の場合
(1) POWER スイッチを OFF にします。
(2) 本体側のスピコン端子に、スピコンケーブルプラグ
（
Neutrik NL4FC）を差し込み、右に回して LOCK します。
Neutrik NL4FC プラグ
フォーン端子の場合
(1) POWER スイッチを OFF にします。
(2) 本体側のフォーン端子に、フォーンケーブルのプラグを
差し込みます。
カバー取付用ネジ
15mm
＊
＊実寸法
スピーカー
ケーブル
芯線
シャーシ
チャンネル
STEREO/PARALLEL BRIDGE
1+ A+ 1+ +
1–A–1–
2+ B+ 2+ –
2–B–2–
Neutrik NL4FC プラグ
チャンネル
1+ B+
1–B–
A
B

10

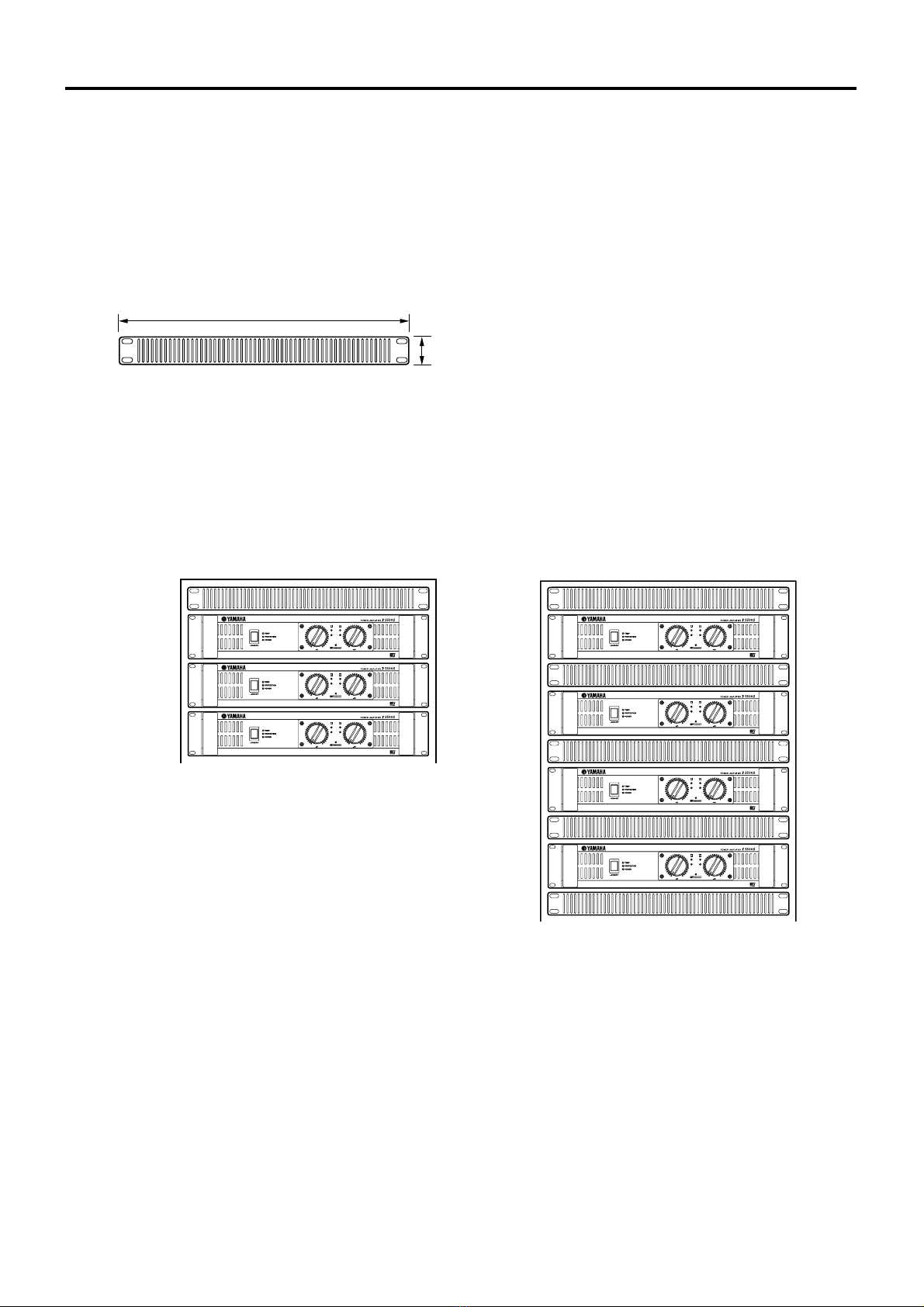

ラックマウント
EIA* 標準ラックへのマウント
複数のパワーアンプをラックにマウントするときは、下記のように通風パネル取り付けてください。
また、ラックに適合した金具で本機のリア部分を固定してください。
*
EIA ......... Electronic Industries Alliance 米国電子工業会
通風パネル
1U サイズのブランクパネルをご使用ください。
4 台以下のアンプを、背面の開放され
たラックにマウントするとき
下図のように、アンプの上部に吸排気用の通風パネルを取り
付けます。
アンプが 5 台以上のとき、または（4
台以下であっても）ラックの背面を開
放できないとき
下図のように、それぞれアンプの上下に吸排気用の通風パネ
ルを取り付けます。
480
44
単位：
mm
通風パネル（ラッ
ク前面または背面
に取り付け）

11
仕様
■ 一般仕様
0 dBu = 0.775 Vrms、 Half Power = 1/2 Power Output Level (Rated Power)
仕様および外観は、改良のため予告なく変更することがあります。
※この製品は、家電・汎用品高調波抑制対策ガイドラインに適合しています。
P7000S P5000S P3500S P2500S P1000S
出力レベル 8 Ω
/STEREO 750 W × 2 525 W × 2 390 W × 2 275 W × 2 110 W × 2
1 kHz 4 Ω
/STEREO 1100 W × 2 750 W × 2 590 W × 2 390 W × 2 120 W × 2
THD ＋ N = 1 % 8 Ω /BRIDGE 2200 W × 1 1500 W × 1 1180 W × 1 780 W × 1 240 W × 1
8 Ω /STEREO 700 W × 2 500 W × 2 350 W × 2 250 W × 2 100 W × 2
20 Hz 〜 20 kHz 4 Ω /STEREO 950 W × 2 700 W × 2 450 W × 2 310 W × 2 105 W × 2
THD ＋ N = 0.1 % 8 Ω /BRIDGE 1900 W × 1 1400 W × 1 900 W × 1 620 W × 1 210 W × 1
1 kHz 2 Ω
/STEREO 1600 W × 2 1300 W × 2 1000 W × 2 650 W × 2 200 W × 2
20 ms nonclip 4 Ω
/BRIDGE 3200 W × 1 2600 W × 1 2000 W × 1 1300 W × 1 400 W × 1
出力帯域幅 Half Power 10 Hz 〜
40 kHz（ THD ＋ N = 0.5 %）
全高調波歪率（
THD ＋ N）4 Ω〜8 Ω /STEREO ≦
0.1 %
20 Hz 〜 20 kHz、 Half Power 8 Ω /BRIDGE
周波数特性 RL = 8 Ω、
Po = 1 W 0 dB、 +0.5 dB、 –1 dB f = 20 Hz 〜 50 kHz
混変調歪率 4 Ω〜8 Ω
/STEREO ≦
0.1 %
60 Hz： 7 kHz、 4： 1、 Half Power
8 Ω
/BRIDGE
チャンネル間セパレーション Half Power
RL = 8 Ω 1 kHz ≧
70 dB
ボリューム . max. 入力 600 Ω シャント
残留ノイズ ボリューム min. 20 Hz 〜
20 kHz (DIN AUDIO) ≦ –70 dBu
SN 比20 Hz 〜 20 kHz (DIN AUDIO) 104dB 103 dB 102 dB 100 dB 96 dB
ダンピングファクター RL = 8 Ω、
1 kHz ≧ 350 ≧ 200
入力感度 ボリューム max.
Rated Power 8 Ω +8 dBu +6 dBu +4 dBu +3 dBu –1 dBu
ボルテージゲイン ボリューム max. 32.1 dB
入力インピーダンス 30 kΩ
/バランス型、 15 kΩ /アンバランス型
コントロール フロントパネル POWER スイッチ：
ON/OFF
ボリューム：
31 ポジション（チャンネル単位）× 2
リアパネル
MODE スイッチ： STEREO/PARALLEL/BRIDGE
フィルタースイッチ：（
SUB WOOFER/LOW CUT/OFF)
×
2
fc = (25 Hz 〜150 Hz, 12 dB/octave) × 2
YS Processing スイッチ (ON/OFF)
HPF スイッチ
fc = (40 Hz,
12 dB/octave)
×
1
コネクター INPUT XLR-3-31 端子（チャンネル単位）
1/4 インチ TRS フォーン端子（チャンネル単位）
OUTPUT スピコン（チャンネル単位）、
5 ウェイバインディングポスト、
1/4 インチフォーン端子（チャンネル単位）
5ウェイバ
インディン
グポスト
インジケーター POWER ×
1（緑）
PROTECTION ×
1（赤）
TEMP ×
1（赤）（ヒ−トシンク温度≧ 85 ℃）
CLIP ×
2（赤）
SIGNAL ×
2（緑）
YS Processing（ P1000S を除く） × 1（黄）
ロードプロテクション POWER スイッチオン /オフ、ミュート
DC 検出（シャットダウン）
DC 検出
アンププロテクション
温度検出（ヒートシンク温度≧
90 ℃）、 VI リミッタ−（ RL ≦ 1 Ω）
リミッター コンプ：
THD ≧ 0.5 ％
クーリング
連続可変式ファン（デュアル）
連続可変式ファン（シングル）
電源 100 V、
50/60 Hz
消費電力 無信号 35 W 35 W 30 W 25 W 20 W
出力、
4 Ω 650 W 500 W 450 W 320 W 150 W
最大外形寸法（
W × H × D）480 × 88 × 456 mm
質量 12 kg 12 kg 15 kg 14 kg 12 kg
付属品 セキュリティカバー（
6角レンチを含む）、取扱説明書
P5000.fm Page 11 Thursday, June 3, 2004 6:02 PM

12
■ ブロック図
P7000S、P5000S
P3500S、P2500S
CHANNEL A
[BRIDGE]
[PARALLEL]
INPUT
CHANNEL B
BA State variable
Active filter
ON
OFF
YAMAHA
SPEAKER
PROCESSING
State variable
Active filter
BA
HPF
LPF CHANNEL A
ATT
OFF
Limiter
Limiter
INV Temperature
Sensor
(Heat Sink) Protection
Circuit
CLIP
CLIP
Ach Power Amp
Bch Power Amp
SIGNAL
PROTECTION
TEMP
SPEAKERS
CHANNEL A
3
3
1
1
2
2
1+
1+
1-
1-
2-
2-
2+
2+
A+B BRIDGE
CHANNEL B
SIGNAL
YAMAHA
SPEAKER
PROCESSING
CHANNEL B
ATT PARALLEL
BRIDGE
STEREO
HPF
Frequency
[25 Hz-150 Hz]
POWER
FAN
+B
E
-B
+24
-24
E
POWER CIRCUIT
Frequency
[25 Hz-150 Hz]
OFF
LPF
POWER SW

13
P1000S
■ 寸法図
CHANNEL A
[BRIDGE]
[PARALLEL]
INPUT
CHANNEL B
BA
ON
OFF
ON
OFF
LOW CUT FILTER
HIGH PASS FILTER
BA CHANNEL A
ATT
Limiter
Limiter
INV Temperature
Sensor
(Heat Sink)
Protection
Circuit
CLIP
CLIP
Ach Power Amp
Bch Power Amp
PROTECTION
TEMP
SPEAKERS
CHANNEL A
A+B BRIDGE
CHANNEL B
SIGNAL
SIGNAL
CHANNEL B
ATT PARALLEL
BRIDGE
STEREO
POWER
FAN
+B
E
-B
+24
-24
E
POWER CIRCUIT
POWER SW
単位：
mm

14
■ 特性図
P7000S P5000S
P3500S P2500S
P1000S
Mode:STEREO
Both ch Driven
RL=4 Ω, f=1 kHz
Power Consumption [W]
Output Power [W]
1
10
100
10000
1000
1 10 100 1000 10000
Mode:STEREO
Both ch Driven
RL=4 Ω, f=1 kHz
Power Consumption [W]
Output Power [W]
1
10
100
10000
1000
1 10 100 1000
Mode:STEREO
Both ch Driven
RL=4 Ω, f=1 kHz
Power Consumption [W]
Output Power [W]
1
10
100
10000
1000
1 10 100 1000
Mode:STEREO
Both ch Driven
RL=4 Ω, f=1 kHz
Power Consumption [W]
Output Power [W]
1
10
100
10000
1000
1 10 100 1000
Mode:STEREO
Both ch Driven
RL=4 Ω, f=1 kHz
Power Consumption [W]
Output Power [W]
1
10
100
1000
1 10 100 1000


15
故障かな？と思ったら
本機で考えられる主な異常動作の原因と処置および保護回路の状態は以下のとおりです。
P3500S、P2500S、P1000S
P7000S、P5000S
インジケーター表示 原因 処置 保護回路の状態
CLIP インジケーターが点灯
する
スピ−カ−端子、アンプの出力端
子、ケーブル等でのショート ショートしている箇所を調べる
V1 リミッターがはたらき、パワー
トランジスタを保護
アンプの負荷が過負荷になっている
スピーカーシステムインピーダンス
をSTEREO/PARALLEL モード時
４Ω、
BRIDGE モード時８ Ω 以上
にする
TEMP インジケーターが点
灯する
ヒートシンクの温度が摂氏 85 度を
超えている
通風スロットを点検してアンプ周り
の通風状態を良くしてください TEMP インジケーターによる警告
PROTECTION インジケー
ターが点灯する
ヒートシンクの温度が摂氏 95 度を
超えている 通風状態を調べ、放熱対策をする サーマルプロテクションがはたら
きパワートランジスタを保護
インジケーター表示 原因 処置 保護回路の状態
PROTECTION インジケー
ターが点灯する
パワーアンプの出力段に DC ±2 V
以上の電位が発生
販売店、またはヤマハのサービス拠
点にご相談ください
リレーがはたらき、スピーカーシ
ステムを保護
インジケーター表示 原因 処置 保護回路の状態
電源が落ちる
（インジケーターすべて消
灯）
パワーアンプの出力段に DC ±2 V
以上の電位が発生
販売店、またはヤマハのサービス拠
点にご相談ください
電源をシャットダウンし、スピー
カーシステムを保護

16
サービスについて
■ 保証書
この商品には保証書がついています。販売店でお渡しして
いますから、ご住所・お名前・お買上げ年月日・販売店名な
ど所定事項の記入および記載内容をおたしかめの上、大切に
保管してください。
保証書は当社がお客様に保証期間内の無償サービスをお約
束するもので、この商品の保証期間はお買上げ日より 1 年で
す。
保証期間内の転居や、ご贈答用に購入された場合などで、
記載事項の変更が必要なときは、事前・事後を問わずお買上
げ販売店かお客様ご相談窓口、またはヤマハ電気音響製品
サービス拠点へご連絡ください。継続してサービスできるよ
うに手配いたします。
■ 損害に対する責任
この商品（搭載プログラムを含む）の使用または使用不能
により、お客様に生じた損害（事業利益の損失、事業の中断、
事業情報の損失、その他の特別損失や逸失利益）については、
当社は一切その責任を負わないものとします。また、如何な
る場合でも、当社が負担する損害賠償額は、お客様がお支払
になったこの商品の代価相当額をもって、その上限とします。
■ 調整・故障の修理
「故障かな ?」と思われる症状のときは、この説明書をもう
一度よくお読みになり、電源・接続・操作などをおたしかめ
ください。それでもなお改善されないときには、お買上げ販
売店へご連絡ください。調整・修理いたします。
調整・修理に際しては保証書をご用意ください。保証規定
により、調整・修理サービスをいたします。また、故障した
製品をお持ちいただくか、サービスにお伺いするのかも保証
書に書かれています。
修理サービスは保証期間が過ぎた後も引き続きおこなわ
れ、そのための補修用性能部品が用意されています。性能部
品とは製品の機能を維持するために不可欠な部品のことをい
い、PA 製品ではその最低保有期間は製造打切後 8 年です。
この期間は経済産業省の指導によるものです。
■ お客様ご相談窓口
ヤマハ PA 製品に関するご質問・ご相談はお客様ご相談窓
口へ、アフターサービスについてのお問合わせはヤマハ電気
音響製品サービス拠点へおよせください。
● 営業窓口
国内楽器営業本部
EM 営業部 企画推進室 ☎
03-5488-5430 〒108-8568 東京都港区高輪 2-17-11
PA ・ DMI 事業部 営業部 MP 営業課 ☎
053-460-2432 〒430-8650 浜松市中沢町 10-1
● ヤマハ電気音響製品サービス拠点：修理受付および修理品お預かり窓口
北海道サービスステーション ☎011-512-6108 〒 064-8543 札幌市中央区南十条西 1-1-50 ヤマハセンター内
仙台サービスステーション ☎022-236-0249 〒 984-0015 仙台市若林区卸町 5-7 仙台卸商共同配送センター 3Ｆ
首都圏サービスセンター ☎03-5762-2121 〒 143-0006 東京都大田区平和島 2-1-1 京浜トラックターミナル 14 号棟 Ａ-5Ｆ
浜松サービスステーション ☎053-465-6711 〒 435-0016 浜松市和田町 200 ヤマハ（株）和田工場 6 号館 2 階
名古屋サービスセンター ☎052-652-2230 〒 454-0058 名古屋市中川区玉川町 2-1-2 ヤマハ（ 株）名古屋倉庫 3Ｆ
大阪サービスセンター ☎06-6877-5262 〒 565-0803 吹田市新芦屋下 1-16 ヤマハ（株）千里丘センター内
四国サービスステーション ☎087-822-3045 〒 760-0029 高松市丸亀町 8-7 （株）ヤマハミュージック神戸 高松店内
九州サービスステーション ☎092-472-2134 〒 812-8508 福岡市博多区博多駅前 2-11-4
本社 /CS センター ☎053-465-1158 〒 430-8650 浜松市中沢町 10-1
* 名称、住所、電話番号、URL などは変更になる場合があります。
● お客様ご相談窓口 : ヤマハプロオーディオ製品に対するお問合せ窓口
ヤマハ・プロオーディオ・インフォメーションセンター
Tel: [phone] Fax: [phone] （電話受付＝祝祭日を除く月〜金 /11:00 〜19:00）
ONLINE support : http://proaudio.yamaha.co.jp/
U.R.G., Pro Audio & Digital Musical Instrument Division, Yamaha Corporation
© 2003 Yamaha Corporation
WB09690 408CRZC1.3-01C0
Printed in Indonesia
ヤマハマニュアルライブラリー
http://www2.yamaha.co.jp/manual/japan/
