Yamaha WaveRunner GP1300R User manual

ASSEMBLY MANUAL
MANUEL DE MONTAGE
ZUSAMMENBAUNLEITUNG
MANUAL DE MONTAJE
E
F
D
ES
GP1300R
WaveRunner
F1G-28107-ZF-C1
466068

E
WaveRunner GP1300R
ASSEMBLY MANUAL
©2003 by Yamaha Motor Co., Ltd.
1st Edition, January 2003
All rights reserved.
Any reprinting or unauthorized use
without the written permission of
Yamaha Motor Co., Ltd.
is expressly prohibited.
Printed in Japan

FDES
WaveRunner GP1300R
MANUEL DE MONTAGE
©2003 par Yamaha Motor Co., Ltd.
1ère édition, janvier 2003
Tous droits réservés.
Toute réimpression ou utilisation
sans la permission écrite de la
Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé en Japon
WaveRunner GP1300R
ZUSAMMENBAUANLEITUNG
©2003 Yamaha Motor Co., Ltd.
1. Ausgabe, Januar 2003
Sämtliche Rechte vorbehalten.
Die drucktechnische
Wiedergabe und unberechtigte
Verwendung ist ohne
ausdrückliche schriftliche
Genehmigung seitens der
Yamaha Motor Co., Ltd.
nicht gestattet.
Druck in Japan
WaveRunner GP1300R
MANUAL DE MONTAJE
©2003 Yamaha Motor Co., Ltd.
1ª edición, enero 2003
Reservados todos los derechos.
Se prohíbe expresamente toda
reimpresión o utilización no
autorizada de este manual sin el
consentimiento por escrito de
Yamaha Motor Co., Ltd.
Impreso en Japón

E
PREFACE
This Assembly Manual contains the informa-
tion needed to assemble the Yamaha water-
craft correctly prior to delivery to the customer.
Since some external parts of the watercraft
have not been assemblied at the Yamaha fac-
tory for convenience of packing, assembly by
the Yamaha dealer is required. It should be
noted that the reassembled watercraft should
be thoroughly cleaned, inspected, and
adjusted prior to delivery to the customer.
NOTICE
Because Yamaha constantly strives for prod-
uct improvement, the service specifications
may be subject to change in the future. If any
change is introduced into the specifications or
assembly procedures, Yamaha dealers will be
notified by a technical bulletin.
IMPORTANT MANUAL INFORMATION:
Particularly important information is distin-
guished in this manual by the following nota-
tions.
The safety Alert Symbol means ATTEN-
TION! BECOME ALERT! YOUR
SAFETY IS INVOLVED!
WARNING
Failure to follow WARNING instructions
could result in severe injury or death to the
machine operator, passenger(s), a
bystander, or a person inspecting or repair-
ing the watercraft.
CAUTION:
A CAUTION indicates special precautions
that must be taken to avoid damage to the
watercraft.
NOTE:
A NOTE provides key information to make pro-
cedures easier or cleaner.

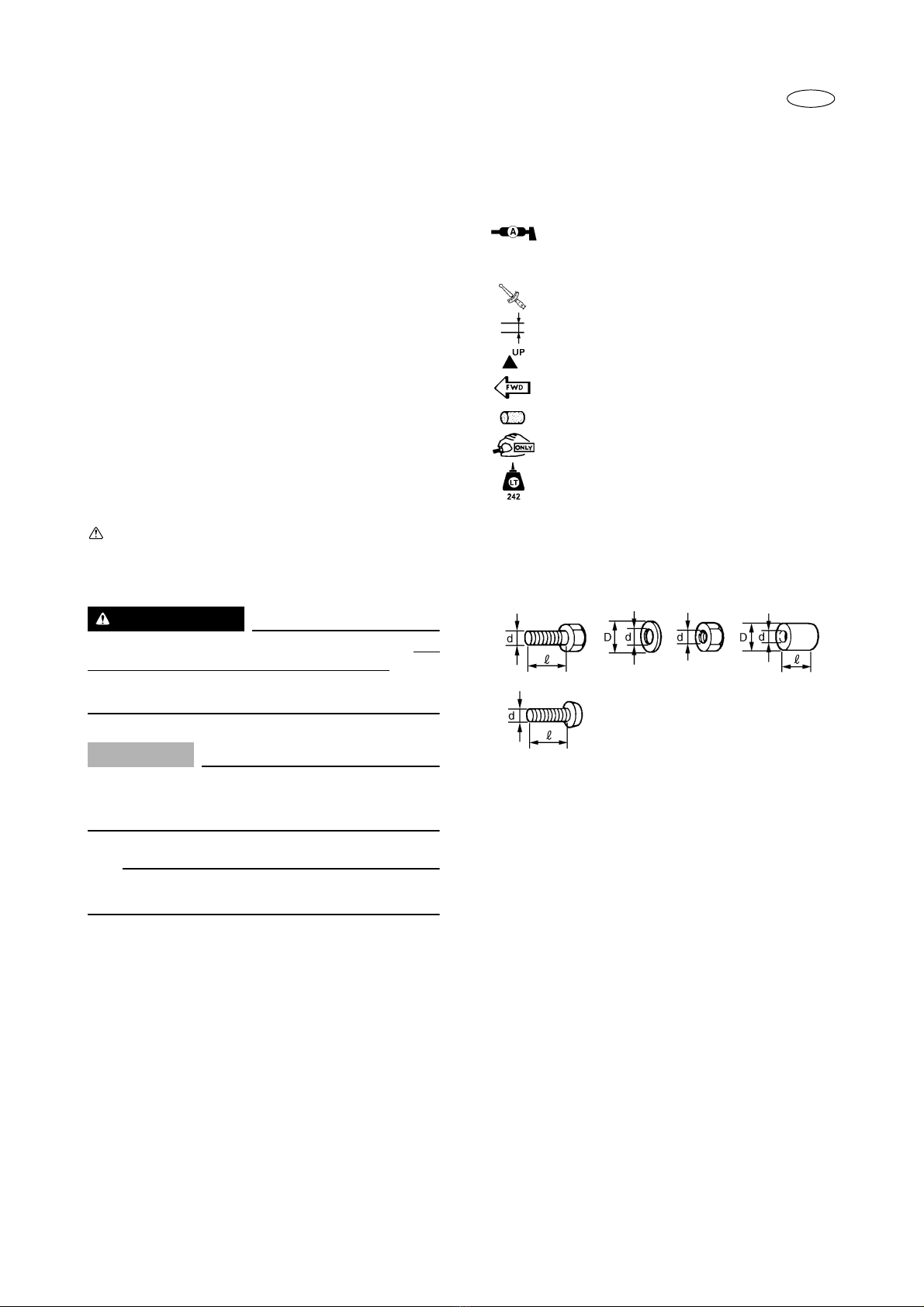

SYMBOLS USED IN THIS
ASSEMBLY MANUAL
In order to simplify descriptions in assembly
manuals, the following symbols are used:
:Coat with water resistant grease.
(Yamaha grease A, Yamaha marine
grease)
:Tightening torque.
:Provide clearance.
:Install so that the arrow mark faces
upward.
:Frontword of the watercraft.
:Made of rubber or plastics.
:Tighten temporarily.
:Apply locking agent.
LOCTITE 242 (blue)
Size:
d/D : Diameter of part.
l : Length of part.

F
PREFACE
Ce MANUEL DE MONTAGE renferme tous les renseigne-
ments nécessaires pour monter correctement le véhicule nauti-
que Yamaha, avant de le livrer à la clientèle. Etant donné que
certaines pièces ont été déposées à l’usine pour faciliter l’expé-
dition, le distributeur Yamaha doit les remonter. Noter
qu’après montage, il convient de nettoyer, de vérifier et de
régler soigneusement le véhicule nautique avant de le livrer.
AVIS
Yamaha pratique une politique d’amélioration constante du
produit. Dès lors, les caractéristiques sont sujettes à des modi-
fications éventuelles. Toute modification intervenant dans les
méthodes de montage ou les caractéristiques sera notifiée aux
distributeurs Yamaha par l’intermédiaire d’un bulletin de ser-
vice.
INFORMATION IMPORTANTE CONCERNANT LE
MANUEL:
Les points particulièrement importants sont mis en valeur de la
façon suivante:
Ce symbole signale un danger et signifie: ATTENTION
DANGER! SOYEZ ATTENTIF! VOTRE SECURITE
EST EN JEU!
AVERTISSEMENT
Le non-respect d’une instruction AVERTISSEMENT peut
entraîner de graves blessures, voire même la mort, pour le
pilote, un passager ou la personne inspectant ou réparant le
scooter.
ATTENTION:
Les “ATTENTION”indiquent les consignes qui doivent
être respectées afin d’éviter d’endommager le véhicule
nautique.
N.B.:
Les “N.B.” vous donnent les renseignements qui rendent les
instructions plus claires ou plus faciles à comprendre.
SYMBOLES EMPLOYES DANS LE
MANUEL DE MONTAGE
Les symboles suivants permettent de simplifier les descrip-
tions:
: Enduire de graisse résistante à l’eau.
(Graisse A Yamaha, graisse pour produits nauti-
ques Yamaha)
: Couple de serrage
: Prévoir un espace.
: Monter en tournant la flèche vers le haut.
: Vers l’étrave.
: Pièces en caoutchouc ou plastique.
: Serrer provisoirement.
: Enduire de produit de blocage.
LOCTITE 242 (bleu)
Taille:
d/D : Diamètre de la pièce.
l : Longueur de la pièce.

D
VORWORT
Diese Zusammenbauanleitung enthält die Informationen,
die zur korrekten Montage des Yamaha-Wasserfahr-
zeugs vor der Auslieferung an den Kunden erforderlich
sind. Da bestimmte Außenteile des Wasserfahrzeugs
aus Gründen des leichteren Versands entfernt worden
sind, mußbeachtet werden, daßdas zusammengesetzte
Wasserfahrzeug vor der Auslieferung an den Kunden
gründlich gereinigt, inspiziert und eingestellt werden
muß.
ANMERKUNG
Aufgrund der fortgesetzten Bemühungen bei Yamaha zur
Produktverbesserung bleiben Änderungen bei den hier
aufgeführten Wartungsdaten vorbehalten. Falls in der
Zukunft Änderungen bei den technischen Daten oder
Zusammenbauverfahren auftreten, werden die Yamaha-
Fachhändler durch technische Informationsbriefe dar-
über informiert werden.
WICHTIGE INFORMATIONEN IN DIESEM
HANDBUCH:
Achten Sie auf die folgenden Kennzeichen. Diese weisen
auf besonders wichtige Information in diesem Handbuch
hins.
Das Symbol Sicherheitshinweis bedeutet: VOR-
SICHT! IHRE SICHERHEIT STEHT AUF DEM
SPIEL!
WARNUNG
Ein Versäumnis die WARNUNG-Hinweise zu befol-
gen, könnte ernsthafte Verletzungen oder den Tod
für den Fahrer, den oder die Beifahrer oder für eine
sich in der Nähe befindlichen Person, oder für eine
Person, die das Wasserfahrzeug inspiziert oder repa-
riert, zur Folge haben.
ACHTUNG:
Die Kennzeichnung ACHTUNG bezeichnet spezielle
Verfahrensweisen, die eingehalten werden müssen,
um Beschädigungen am Wasserfahrzeug zu vermei-
den.
HINWEIS:
Ein HINWEIS enthält Informationen, die einen Vorgang
einfacher oder deutlicher machen.
IN DIESEM HANDBUCH VERWENDETE
SYMBOLE
Die folgenden Symbole werden in diesem Handbuch ver-
wendet, um die Beschreibungen zu vereinfachen:
: Mit wasserfestem Fett beschichten.
(Yamaha-Bootsfett A, Yamaha-Bootsfett)
: Anzugsdrehmoment.
:Für Abstand sorgen.
: So einbauen, daßdie Pfeilmarkierung nach
oben weist.
: Zum Bug des Wasserfahrzeugs.
: Gummi- oder Plastikteil.
: Provisorisch festziehen.
: Bindemittel auftragen.
LOCTITE 242 (Blau)
Größe:
d/D : Durchmesser des Teils.
l:Länge des Teils.

ES
PREFACIO
Este manual de montaje contiene la información necesaria para
montar correctamente los vehículos marinos Yamaha antes de
la entrega al cliente. Puesto que algunas partes externas del
vehículo marino se han extraído en la fábrica de Yamaha para
mayor conveniencia de embalaje, es necesario que el concesio-
nario de Yamaha efectúe el montaje. Deberátenerse presente
que el vehículo marino montado deberálimpiarse, inspeccio-
narse y ajustarse por completo antes de entregarlo al cliente.
AVISO
Puesto que Yamaha Motor Company Ltd. sigue una política de
mejora continua de sus productos, las especificaciones de ser-
vicio están sujetas a cambios en el futuro. Si se introduce algún
cambio en las especificaciones o en los procedimientos de
montaje, seránotificado a los concesionarios autorizados
Yamaha mediante un boletín técnico.
INFORMACION IMPORTANTE DEL MANUAL:
La información particularmente importante se distingue en este
manual mediante las notaciones siguientes.
El símbolo de alerta significa ¡ATENCION, ESTA EN
JUEGO SU PROPIA SEGURIDAD!
ATENCION
El hecho de ignorar las instrucciones facilitadas en las
ATENCION puede ocasionar lesiones graves o mortales al
piloto, el o los tripulantes, personas que se encuentren en
las proximidades o a quien estérevisando o reparando la
moto de agua.
PRECAUCION:
Una instrucción de PRECAUCION indica precauciones
especiales que debe observar para evitar dañar el vehículo
marino.
NOTA:
La NOTA proporciona información clave que facilita o clari-
fica determinados procedimientos.
SIMBOLOS UTILIZADOS EN ESTE
MANUAL DE MONTAJE
Para simplificar las descripciones de los manuales de montaje,
se usan los símbolos siguientes:
: Revista con grasa resistente al agua.
(grasa A Yamaha, grasa marina Yamaha)
:Torsión de apriete.
: Proporcionar holgura.
: Instalar de modo que la marca de la flecha quede
encarada hacia arriba.
: Hacia la parte frontal del vehículo marino.
: Hecho de goma o plástico.
: Apretar temporalmente.
: Aplicar agente de sellado.
LOCTITE 242 (azul)
Tamaño:
d/D : Diámetro de la parte.
l : Longitud de la parte.

E
GENERAL TORQUE SPECIFICATIONS
This chart specifies the torques for tightening
standard fasteners with standard clean dry
ISO threads at room temperature. Torque
specifications for special components or
assemblies are given in applicable sections of
this manual. To avoid causing warpage,
tighten multi-fastener assemblies in a criss-
cross fashion, in progressive stages until the
specified torque is reached.
Nut ABolt B
General torque
specifications
N•mkgf•m ft•lb
8 mm M5 5.0 0.5 3.6
10 mm M6 8.0 0.8 5.8
12 mm M8 18 1.8 13
14 mm M10 36 3.6 25
17 mm M12 43 4.3 31

F
D
ES
CARACTERISTIQUES GENERALES DES COUPLES
DE SERRAGE
Ce tableau montre les couples de serrage des fixations avec
filetage standard ISO, sec et propre, àtempérature ambiante.
Les couples de serrage des éléments ou ensembles spéciaux
sont donnés dans les chapitres concernés de ce manuel. Pour
éviter de provoquer un voilage, serrer les ensembles àfixations
multiples en diagonale, de manière progressive, jusqu’à ce que
l’on atteigne le couple spécifié.
Ecrou ABoulon
B
Caractéristiques générales
des couples
N•m kgf•mft•lb
8 mm M5 5,0 0,5 3,6
10 mm M6 8,0 0,8 5,8
12 mm M8 18 1,8 13
14 mm M10 36 3,6 25
17 mm M12 43 4,3 31
ALLGEMEINE DREHMOMENTANGABEN
Diese Tabelle gibt das Drehmoment für das Festziehen
der Standardschrauben und -muttern bei genormten,
sauberen, trockenen ISO-Gewinden bei Raumtempera-
tur an. Die Drehmomentangaben für spezielle Baugrup-
pen und Bauteile sind in den entsprechenden Kapiteln
dieses Handbuchs angegeben. Zur Vermeidung von Ver-
formungen sind die Befestigungselemente überkreuz
festzuziehen, bis das vorgeschriebene Drehmoment
erreicht ist.
Mutter ASchraube
B
Allgemeine
Drehmomentangaben
N•mkgf•mft•lb
8 mm M5 5,0 0,5 3,6
10 mm M6 8,0 0,8 5,8
12 mm M8 18 1,8 13
14 mm M10 36 3,6 25
17 mm M12 43 4,3 31
ESPECIFICACIONES GENERALES DE TORSION
Esta gráfica muestra las torsiones de apriete de los fijadores
estándar provistos de roscas estándar ISO limpias y secas, a
temperatura ambiente. Las especificaciones de torsión para
componentes o conjuntos especiales se incluyen en las seccio-
nes oportunas de este manual. Para evitar la deformación de las
piezas, ajuste los conjuntos provistos de varios fijadores de
forma cruzada y progresivamente, hasta alcanzar la torsión
especificada.
Tuerca APerno
B
Especificaciones generales
de torsión
N•m kgf•mft•lb
8 mm M5 5,0 0,5 3,6
10 mm M6 8,0 0,8 5,8
12 mm M8 18 1,8 13
14 mm M10 36 3,6 25
17 mm M12 43 4,3 31

–1 –
E
UNPACKING AND CHECKING
Carefully uncrate unit and inventory any missing or damaged parts.

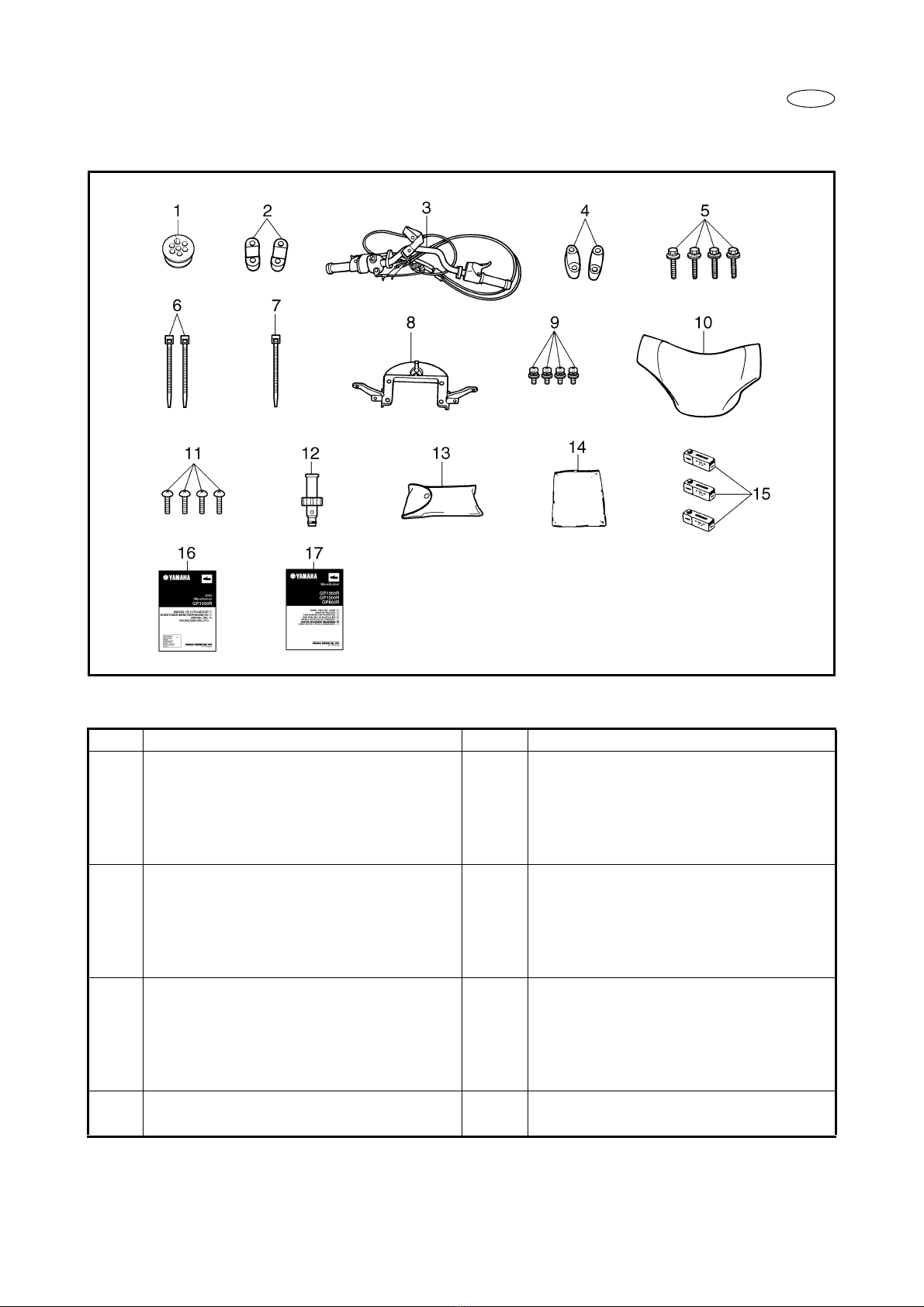

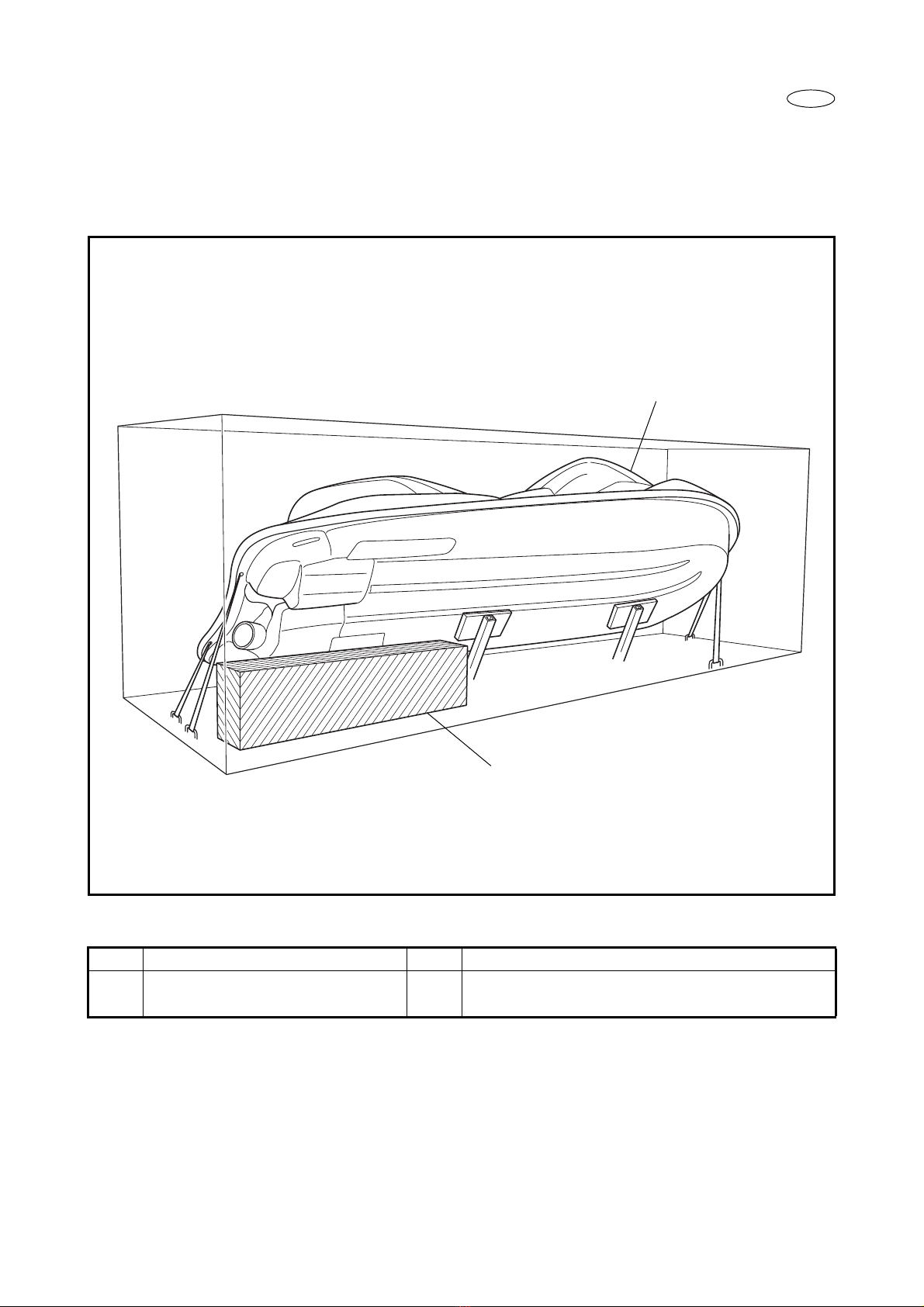

COMPARTMENT DIAGRAM
COMPARTMENT PART CHART
No. Part name Q’ty Remarks
1 Watercraft body 1
2 Carton box 1
1
2

F
D
ES
DEBALLAGE ET CONTROLE DES PIECES
Déballer l’ensemble avec précaution et inventorier toutes les pièces manquantes ou endommagées.
DESCRIPTION DU CONTENU
TABLEAU DES PIECES
N°Nom de pièce QtéDimension
1 Corps du véhicule nautique 1
2Boîte en carton 1
AUSPACKEN UND PRÜFEN
Zuerst die Transportkiste öffnen und sorgfältig prüfen, ob alle Teile vorhanden und in gutem Zustand sind.
ZEICHNUNG DER TRANSPORTKISTE
TEILELISTE DER TRANSPORTKISTE
Nr. Teilebezeichnung Menge Bemerkungen
1 Rumpf des Wasserfahrzeugs 1
2 Kartonkasten 1
DESEMBALAJE Y COMPROBACION
Saque de las cajas con cuidado la unidad y compruebe si falta o estádañada alguna parte.
DIAGRAMA DEL COMPARTIMIENTO
GRAFICA DE PARTES DEL COMPARTIMIENTO
N.°Denominación de la pieza Cantidad Observaciones
1 Cuerpo de la moto de agua 1
2 Caja de cartón1
–1 –

–2 –
E
COMPARTMENT DIAGRAM
COMPARTMENT PART CHART
No. Part name Q’ty Part number
1 Grommet 1 F1G-61469-00
2 Lower handlebar holder 2 EU0-23814-01
3 Handlebar assembly 1 F1G-U155A-00
4 Upper handlebar holder 2 EU0-23814-30
5 Bolt 8
×55 mm (0.31 ×2.17 in) 4 90119-089UM
6 Band 2 90601-200U2
7 Band 1 90464-32801
8 Handlebar cover stay 1 GP7-U142K-00
9 Screw 6 ×15 mm (0.24 ×0.59 in) 4 90159-069U1
10 Handlebar cover 1 GP7-U142A-11
11 Screw 6
×19 mm (0.24 ×0.75 in) 4 90149-069U9
12 Flushing hose connector 1 67X-12590-20
13 Tool kit 1 EU0-65986-00
14 Vinyl bag 1 EU0-65901-01
15 Spark plug 3 94702-00396
16 Owner’s/Operator’s manual 1 F1G-F8199-70, F1G-F8199-80
17 Riding practice guide 1 F1G-F819T-80

FDES
DESCRIPTION DU
CONTENU
TABLEAU DES PIECES
N°Nom de pièce
1 Oeillet
2 Demi-palier inférieur de
guidon
3 Ensemble guidon
4 Demi-palier supérieur de
guidon
5 Boulon
8 ×55 mm (0,31 ×2,17 in)
6 Attache
7 Attache
8 Support du cache de guidon
9 Vis
6 ×15 mm (0,24 ×0,59 in)
10 Cache du guidon
11 Vis
6 ×19 mm (0,24 ×0,75 in)
12 Connecteur de durit de
rinçage
13 Trousse àoutils
14 Sacoche en vinyle
15 Bougie d’allumage
16 Manuel du propriétaire/de
l’utilisateur
17 Guide de pilotage
ZEICHNUNG DER
TRANSPORTKISTE
TEILELISTE DER
TRANSPORTKISTE
Nr. Teilebezeichnung
1 Dichtungsring
2 Unterer Lenkerhalter
3 Lenker-Bauteil
4 Obere Lenkerhalterung
5 Schraube
8 ×55 mm (0,31 ×2,17 in)
6 Kabelbinder
7 Kabelbinder
8 Lenkerabdeckungsstrebe
9 Schraube
6 ×15 mm (0,24 ×0,59 in)
10 Lenkerabdeckung
11 Schraube
6 ×19 mm (0,24 ×0,75 in)
12 Spülschlauchverbindung
13 Werkzeugsatz
14 Vinylbeutel
15 Zündkerze
16 Bedienungsanleitung bzw,
technische
Bedienungsanweisung
17 Anleitungen zur fahrpraxis
DIAGRAMA DEL
COMPARTIMIENTO
GRAFICA DE PARTES DEL
COMPARTIMIENTO
N.°Denominación de la pieza
1 Anillo de protección
2 Soporte inferior del manillar
3 Conjunto de manillar
4 Soporte superior del manillar
5 Perno
8 ×55 mm (0,31 ×2,17 in)
6Banda
7 Banda
8 Soporte de la cubierta del
manillar
9 Tornillo
6 ×15 mm (0,24 ×0,59 in)
10 Cubierta del manillar
11 Tornillo
6 ×19 mm (0,24 ×0,75 in)
12 Conector de la manguera de
lavado
13 Juego de herramientas
14 Bolsa de vinilo
15 Bujía
16 Manual del Operador/
Propietario
17 Guía práctica de navegación
–2 –

–3 –
E
WIRE LEAD AND CABLE ROUTING
EXPLODED DIAGRAM
INSTALLATION CHART
Step Procedure/Part name Q’ty Service points
WIRE LEAD AND CABLE
ROUTING
Follow “Step”order for installation.
NOTE:
Before starting work open the front hood and
remove the storage compartment, and remove
the seat.
1 Throttle cable 1
2 Handlebar switch lead 1
3 Grommet 1 NOTE:
Apply soapy water to the grommet for easier
installation.
4 QSTS cable 2

F
D
ES
CHEMINEMENT DES FILS ET CABLES
VUE EN ECLATE
TABLEAU DE MONTAGE
Etape Procédé/nom de pièce QtéPoints d’entretien
CHEMINEMENT DES FILS ET
CABLES
Effectuer le montage en suivant l’ordre donnésous “Etapes”.
N.B.:
Avant de commencer le travail, ouvrir le capot avant, retirer le
compartiment de rangement, puis déposer la selle.
1Câble d’accélérateur 1
2 Fil de l’interrupteur du guidon 1
3Oeillet 1N.B.:
Enduire l’oeillet d’un peu d’eau savonneuse afin de faciliter la
mise en place.
4Câble QSTS 2
FÜHRUNG DER KABEL UND SEILZÜGE
EXPLOSIONSZEICHNUNG
EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Menge Wartungspunkte
FÜHRUNG DER KABEL UND
SEILZÜGE
Zum Einbau den Punkten in der linken Spalte “Schritt”der
Reihe nach folgen.
HINWEIS:
Von der Bugseite her arbeitende die Fronthaube öffnen
das Staufach ausbauen, und den Sitz entfernen.
1 Drosselventil-Seilzug 1
2 Kabel zum Lenkerschalter 1
3 Dichtungsring 1 HINWEIS:
Seifenwasser für leichteren Einbau auf die Tülle auftra-
gen.
4 QSTS-Seilzug 2
ENRUTAMIENTO DE CABLES MECÁNICOS Y ELÉCTRICOS
DIAGRAMA DETALLADO
TABLA DE MONTAJE
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
ENRUTAMIENTO DE CABLES
MECÁNICOS Y ELÉCTRICOS
Para el montaje, siga el orden de los “pasos”.
NOTA:
Antes de comenzar el trabajo, abra el capódelantero y extraiga
el compartimiento de almacenaje, y después extraiga el asiento.
1 Cable del acelerador 1
2 Conexión del interruptor del manillar 1
3 Anillo de protección1
NOTA:
Aplique agua con jabón al anillo protector para facilitar la insta-
lación.
4CableQSTS 2
–3 –

–4 –
E

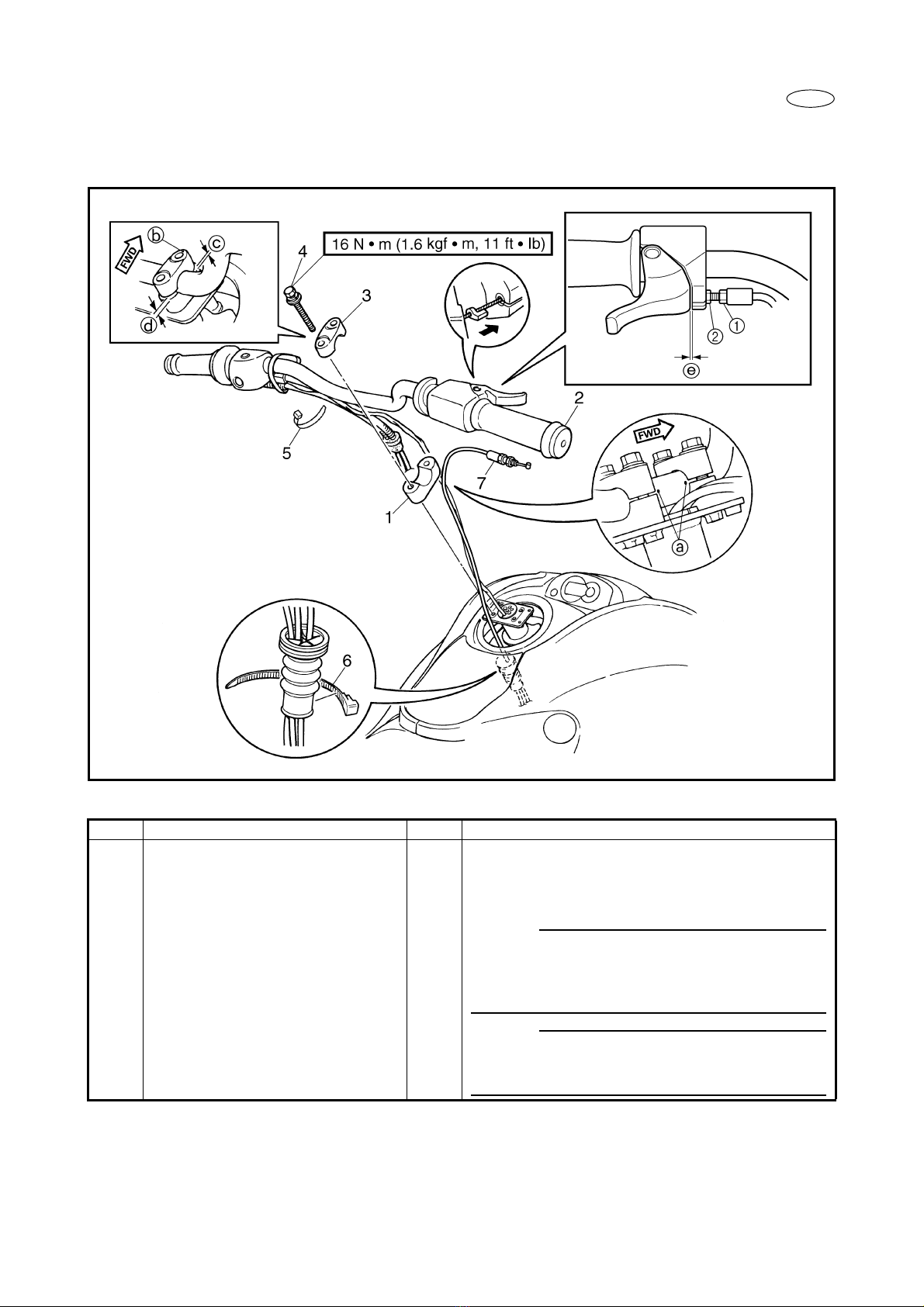

HANDLEBAR AND THROTTLE CABLE INSTALLATION
EXPLODED DIAGRAM
INSTALLATION CHART
Step Procedure/Part name Q’ty Service points
HANDLEBAR AND THROTTLE
CABLE INSTALLATION
Follow “Step”order for installation.
1 Lower handlebar holder 2
2 Handlebar assembly 1
3 Upper handlebar holder 2 NOTE:
•Align the punched marks aon the handlebar
with the top surface of the lower handlebar
holders.
•The upper handlebar holder should be
installed with the punched mark bforward.
4Bolt8×55 mm (0.31 ×2.17 in) 4 NOTE:
Tighten the bolts so that the front clearance c
of the upper handlebar holder is smaller than
the rear clearance d.

F
INSTALLATION DU GUIDON ET DU CABLE D’ACCELERATION
VUE EN ECLATE
TABLEAU DE MONTAGE
Etape Procédé/nom de pièce QtéPoints d’entretien
INSTALLATION DU GUIDON ET DU
CABLE D’ACCELERATION
Effectuer le montage en suivant l’ordre donnésous “Etapes”.
1 Demi-palier inférieur de guidon 2
2 Ensemble guidon 1
3 Demi-palier supérieur de guidon 2 N.B.:
•Aligner la marque poinçonnée adu guidon avec la surface
supérieure du demi-palier inférieur de guidon.
•Le demi-palier supérieur de guidon doit être installéavec la
marque poinçonnée bvers l’avant.
4 Boulon 8 ×55 mm (0,31 ×2,17 in) 4 N.B.:
Serrer les boulons de telle sorte que le jeu antérieur cdu demi-
palier supérieur de guidon soit inférieur au jeu postérieur d.
–4 –

D
EINBAU DES LENKERS UND GASSEILZUGS
EXPLOSIONSZEICHNUNG
EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Menge Wartungspunkte
EINBAU DES LENKERS UND
GASSEILZUGS
Zum Einbau den Punkten in der linken Spalte “Schritt”der
Reihe nach folgen.
1 Unterer Lenkerhalter 2
2 Lenker-Bauteil 1
3 Obere Lenkerhalterung 2 HINWEIS:
•Die auf dem Lenker eingestanzte Markierung aauf die
Oberseite der unteren Lenkerhalterung ausrichten.
•Die obere Lenkerhalterung sollte mit der eingestanzten
Markierung bnach vorne eingebaut werden.
4 Schraube 8 ×55 mm (0,31 ×2,17 in) 4 HINWEIS:
Die Schrauben so festziehen, daßdas vordere Spiel c
auf der oberen Lenkerhalterung kleiner ist als das hintere
Spiel d.
–4 –

ES
MONTAJE DEL MANILLAR Y DEL CABLE DEL ACELERADOR
DIAGRAMA DETALLADO
TABLA DE MONTAJE
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
MONTAJE DEL MANILLAR Y DEL
CABLE DEL ACELERADOR
Para el montaje, siga el orden de los “pasos”.
1 Soporte inferior del manillar 2
2 Conjunto de manillar 1
3 Soporte superior del manillar 2 NOTA:
•Alinear la marca grabada aen el manillar con la superficie
superior del soporte inferior del manillar.
•El soporte superior del manillar debe instalarse con la marca
grabada bhacia proa.
4 Perno 8 ×55 mm (0,31 ×2,17 in) 4 NOTA:
Apretar los tornillos de forma que la holgura delantera cdel
soporte superior del manillar sea menor que la holgura trasera
d.
–4 –

–5 –
E
EXPLODED DIAGRAM
Step Procedure/Part name Q’ty Service points
5 Band 1 Fasten the QSTS cables and handlebar switch
lead with band at the handlebar.
6 Band 1
7 Throttle cable 1 Installation steps:
•Install the throttle cable end into the throt-
tle lever.
•Fit the seal into the groove in the bracket.
•Turn the adjuster 1in/out until the speci-
fied free play is obtained.
Throttle lever free play e:
4–7 mm (0.16–0.28 in)
Turn in Free play is increased.
Turn out Free play is decreased.
•Tighten the locknut 2.
