Yamaha RIO1608-D User manual

SERVICE MANUAL
HAMAMATSU, JAPAN
PA 012057
Copyright (c) Yamaha Corporation. All rights reserved. PDF ’12.09
SPECIFICATIONS（総合仕様）.................................... 3/5
DIMENSIONS（寸法図）.................................................. 7
PANEL LAYOUT（パネルレイアウト）............................ 8
CIRCUIT BOARD LAYOUT（ユニットレイアウト）........ 9
DISASSEMBLY PROCEDURE（分解手順）.................. 10
LSI PIN DESCRIPTION（LSI 端子機能表）................... 19
CIRCUIT BOARDS（シート基板図）............................. 26
TEST PROGRAM（テストプログラム）................... 38/50
INSPECTIONS（検査）............................................. 62/65
UPDATINGFIRMWARE
（ファームウェアのアップデート）............................ 68/71
INITIALIZATION（イニシャライズ）.............................. 74
UPDATINGDANTEMODULE(Brooklyn2)
（DANTE モジュール (Brooklyn2) のアップデート） ... 75/77
PROCEDURETOWRITETHESERIALNUMBER
（製造番号の書き込み手順） ....................................... 79/81
STARTINGSEQUENCE （起動シーケンス） ............ 83/85
MEMORYINITIALIZATION（メモリ初期化） ................. 87
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
OVERALL CONNECTOR CIRCUIT DIAGRAM
（総コネクタ接続回路図）
CIRCUIT DIAGRAM（回路図）
CONTENTS（目次）
I/O RACK
20120401-オープンプライス

Rio1608-D
2
WARNING: CHEMICAL CONTENT NOTICE!
The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (Where applicable)
components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause
cancer and/or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
WARNING: THIS APPARATUS MUST BE EARTHED IMPORTANT.
The wires in this mains lead are coloured in accordance with the fol-
lowing code:
GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not
correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured GREEN-and-YELLOW must be connected
to the terminal in the plug which is marked by the letter E or by the
safety earth symbol or colored GREEN or GREEN-and-YELLOW.
The wire which is coloured BLUE must be connected to the terminal
which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal
which is marked with the letter L or coloured RED.
(3 wires)
WARNING
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。

3
Rio1608-D
SPECIFICATIONS
General Specifications
*1. Total Harmonic Distortion is measured with 18dB/octave filter @80kHz
*2. Hum & Noise are measured with A-Weight filter.
*3. Crosstalk is measured with a 30dB/octave filter @22kHz
*4. Including rubber feet.
Sampling Frequency
Internal
44.1kHz
48kHz
88.2kHz
96kHz
External
44.1kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
48kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
88.2kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
96kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
Signal Delay
Less than 3ms
INPUT to OUTPUT, connect with CL5 using Dante, Dante Receive Latency set to 0.25ms (one way),
Fs=48kHz
Frequency Response +0.5, –1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs= 44.1kHz, 48kHz
+0.5, –1.5dB 20Hz-40kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs= 88.2kHz, 96kHz
Total Harmonic Distortion *1
Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, Fs= 44.1kHz, 48kHz
Less than 0.05% 20Hz-40kHz@+4dBu into 600Ω, Fs= 88.2kHz, 96kHz
INPUT to OUTPUT, Input Gain= Min.
Hum&Noise *2 –128dBu typ., Equivalent Input Noise, Input Gain= Max.
–88dBu Residual output noise, ST master off.
Dynamic Range 112dB typ., DA Converter,
108dB typ., INPUT to OUTPUT, Input Gain= Min.
Crosstalk@1kHz –100dB *3, adjacent INPUT/OUTPUT channels, Input Gain= Min.
Dimensions (WxHxD)
and Net Weight *4
480mm x 144mm x 361.5mm, 8.8kg
Power Requirements
(wattage) 70W
Power Requirements
(voltage and hertz)
US/Canada: 120V 60Hz
Japan: 100V 50/60Hz
China: 110-240V 50/60Hz
Korea: 220V 60Hz
Other: 110-240V 50/60Hz
Temperature Range Operating temperature range: 0 - 40°C
Storage temperature range: –20 - 60°C
Included Accessories Owner’s Manual, Power Cord

Rio1608-D
4
Analog Input Characteristics
*1. XLR-3-31 type connectors are balanced.(1=GND, 2=HOT, 3=COLD)
* In these specifications, 0dBu = 0.775 Vrms.
* All input AD converters are 24bit linear, 128times oversampling.
* +48V DC ( phantom power ) is supplied to INPUT XLR type connectors via each individual software controlled switch.
Analog Output Characteristics
*1. There are switches inside the body to preset the maximum output level.
*2. XLR-3-32 type connectors are balanced. ( 1=GND, 2=HOT, 3=COLD )
* All output DA converters are 24bit, 128times oversampling.
* There are switches inside the body to preset the maximum output level.
Digital I/O Characteristics
Input
Terminals GAIN Actual Load Impedance
For Use With
Nominal
Input Level Connector
Nominal Max. before clip
INPUT 1-16
+66dB 10kΩ
50-600 Ω Mics &
600
Ω Lines
–62dBu (0.616mV) –42dBu (6.16mV)
XLR-3-31 type
(Balanced) *1
+18dB –14dBu (155mV) +6dBu (1.55V)
+17dB 3kΩ–13dBu (174mV) +7dBu (1.74V)
–6dB +10dBu (2.45V) +30dBu (24.5V)
Output
Terminals
Actual Source
Impedance
For Use With
Nominal
Max.Output Level
Select SW *1
Output Level Connector
Nomina Max. before clip
OUTPUT 1-8 75Ω+24dB (default) XLR-3-32 type
(Balanced)*2
+18dB
rotcennoCoiduAleveLhtgnelataDtamroFslanimreT
Primary/Secondary 16ch (Rio1608-D to other devices)
8ch (Other devices to Rio1608-D) etherCON Cat5e
600ΩLines +24dBu (12.3V)
+4dBu (1.23 V)
+18dBu (6.16V)–2dBu (616mV)
1000Base-TDante 24bit or 32bit

5
Rio1608-D
総合仕様
一般仕様
*1. 全高調波歪率の測定には 80kHz、18dB/Oct のフィルターを用いています。
*2. ハム＆ノイズレベルの測定には A-Weight フィルターを用いています。
*3. クロストークの測定には 22kHz、30dB/Oct のフィルターを用いています。
*4. ゴム足含む。
サンプリング周波数
Internal
44.1kHz
48kHz
88.2kHz
96kHz
External
44.1kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
48kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
88.2kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
96kHz
+4.1667%, +0.1%, –0.1%, –4.0% ±200ppm
シグナルディレイ
Less than 3ms
INPUT to OUTPUT, connect with CL5 using Dante, Dante Receive Latency set to 0.25ms (one way),
Fs=48kHz
周波数特性 +0.5, –1.5dB 20Hz-20kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs= 44.1kHz, 48kHz
+0.5, –1.5dB 20Hz-40kHz, refer to +4dBu output @1kHz, INPUT to OUTPUT, Fs= 88.2kHz, 96kHz
全高調波歪率 *1
Less than 0.05% 20Hz-20kHz@+4dBu into 600Ω, Fs= 44.1kHz, 48kHz
Less than 0.05% 20Hz-40kHz@+4dBu into 600Ω, Fs= 88.2kHz, 96kHz
INPUT to OUTPUT, Input Gain= Min.
ハム & ノイズ *2 –128dBu typ., Equivalent Input Noise, Input Gain= Max.
–88dBu Residual output noise, ST master off.
ダイナミックレンジ 112dB typ., DA Converter,
108dB typ., INPUT to OUTPUT, Input Gain= Min.
クロストーク @1kHz –100dB*3, adjacent INPUT/OUTPUT channels, Input Gain= Min.
寸法 (WxHxD) と質量 480mm x 144mm *4 x 361.5mm, 8.8kg
消費電力 ( ワット ) 70W
電源電圧 ( 電圧と周波数 )
US/Canada: 120V 60Hz
Japan: 100V 50/60Hz
China: 110-240V 50/60Hz
Korea: 220V 60Hz
Other: 110-240V 50/60Hz
動作環境温度 Operating temperature range: 0 - 40°C
Storage temperature range: –20 - 60°C
付属品 Owner’s Manual, Power Cord

Rio1608-D
6
アナログ入力
*1. バランス型(1=GND,2=HOT,3=COLD)
*0dBu=0.775Vrms
*入力用 AD コンバーターは全て 24bit リニア、128 倍オーバーサンプリングです。
*+48VDC( ファンタム電源 ) はソフトウェア制御で、それぞれの XLR 入力端子に供給されます。
アナログ出力
*1. 最大出力レベルを変更する内部スイッチ
*2. バランス型(1=GND,2=HOT,3=COLD)
*0dBu=0.775Vrms
*出力用 DA コンバーターは全て 24bit リニア、128 倍オーバーサンプリングです。
デジタル I/O
入力端子 ゲイン 入力
インピーダンス
ソース
インピーダンス
入力レベル コネクター
規定レベル 最大ノンクリップレベル
INPUT 1-16
+66dB 10kΩ
50-600 Ω Mics &
600
Ω Lines
–62dBu (0.616mV) –42dBu (6.16mV)
XLR-3-31 type
(Balanced)*1
+18dB –14dBu (155mV) +6dBu (1.55V)
+17dB 3kΩ–13dBu (174mV) +7dBu (1.74V)
–6dB +10dBu (2.45V) +30dBu (24.5V)
出力端子 出力
インピーダンス
負荷
インピーダンス レベル選択 SW*1 出力レベル コネクター
規定レベル
最大ノンクリップレベル
OUTPUT 1-8 75Ω+24dB (default) +4dBu (1.23 V) +24dBu (12.3V) XLR-3-32 type
(Balanced)*2
+18dB –2dBu (616mV) +18dBu (6.16V)
端子 フォーマット データ長 レベル 音声 コネクター
Primary/Secondary Dante 24bit or 32bit 1000Base-T 16ch (Rio1608-D to other devices)
8ch (Other devices to Rio1608-D) etherCON Cat5e
600ΩLines

7
Rio1608-D
DIMENSIONS（寸法図）
132
480
12
144
5.8
361.5
350
(5.7)
Unit（単位）: mm
430

Rio1608-D
8
PANEL LAYOUT
q[INPUT] Connectors 1–16
w[+48V] Indicators
e[SIG] (Signal) Indicators
r[PEAK] Indicators
t[UNIT ID] Rotary Switch
yDIP Switches
u[SYSTEM] Indicators
i[SYNC] Indicators
o[+48V MASTER] Switch
!0 Power Indicator
!1 Power Switch ()
!2 OUTPUT +4 dBu Connectors 1–8
!3 [PRIMARY]/[SECONDARY] Connectors
!4 [LINK/ACT] Indicators
!5 [1G] Indicators
!6 AC IN Connector
!7 [FAN] Switch
Front Panel（フロントパネル）
Rear Panel（リアパネル）
（パネルレイアウト）
q［INPUT］（インプット）端子 1〜16
w［+48V］インジケーター
e［SIG］（シグナル）インジケーター
r［PEAK］（ピーク）インジケーター
t［UNITID］ロータリースイッチ
yディップスイッチ
u［SYSTEM］インジケーター
i［SYNC］インジケーター
o［+48VMASTER］（+48V マスター）スイッチ
!0 電源インジケーター
!1 電源スイッチ（ ）
!2［OUTPUT+4dBu］端子 1 〜 8
!3［PRIMARY］端子/［SECONDARY］端子
!4［LINK/ACT］インジケーター
!5［1G］インジケーター
!6 ACIN 端子
!7［FAN］スイッチ
!3 !4 !5 !6 !7
qw e r ty uio!0 !1
!2

9
Rio1608-D

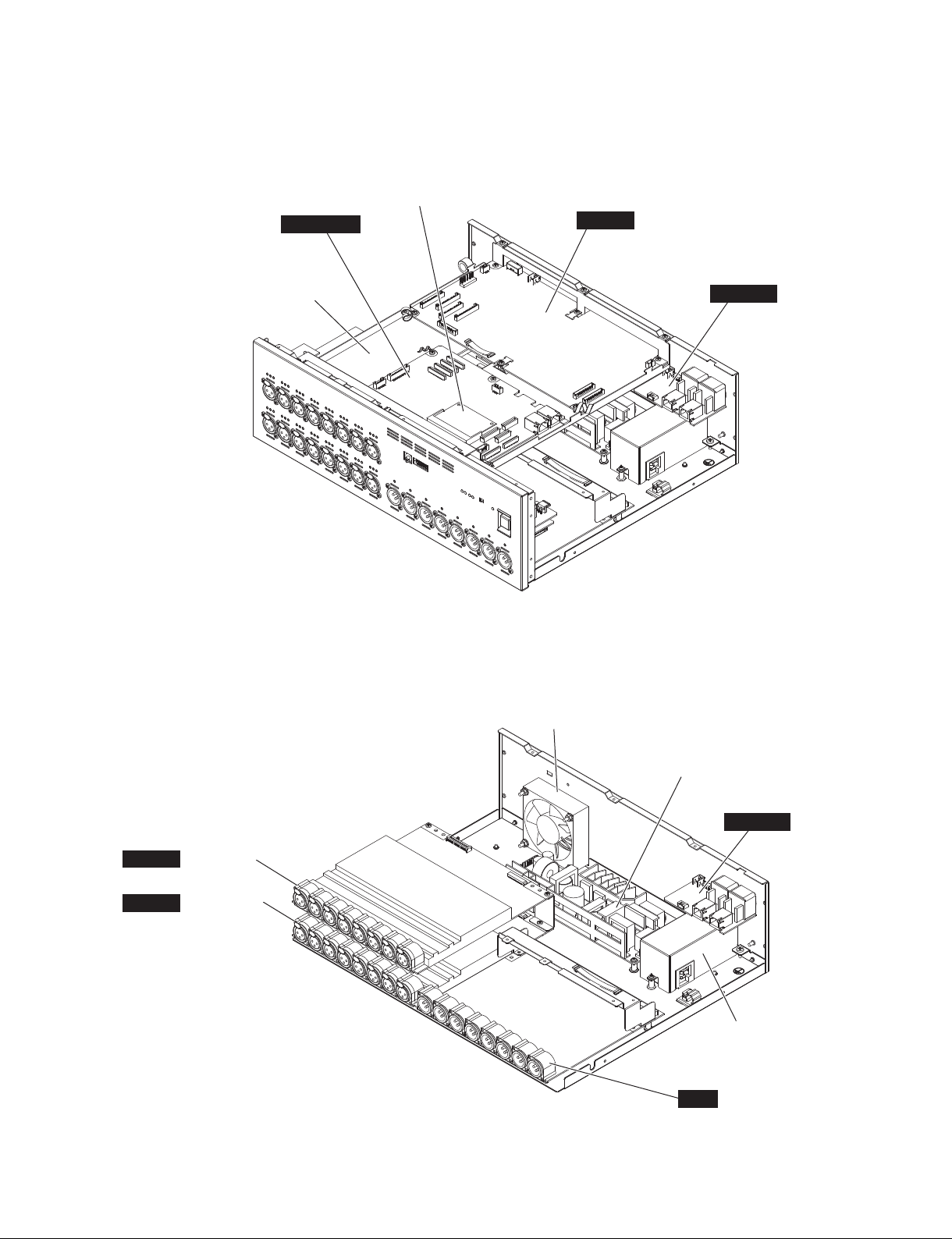

■CIRCUIT BOARD LAYOUT（ユニットレイアウト）
DANTE MODULE 32CH
（ダンテモジュール 32CH）
SHEET SUPPORT
（シートサポート）
DNTSB16 DC168
DNTCN
DC FAN MOTOR
（DC ファンモーター）
（OUTPUT1-8）
DA
（INPUT1-8）
HAAD
（INPUT9-16）
HAAD
POWER SUPPLY UNIT
（電源ユニット）
AC SHIELD ANGLE
（AC シールド金具）
DNTCN

10
Rio1608-D

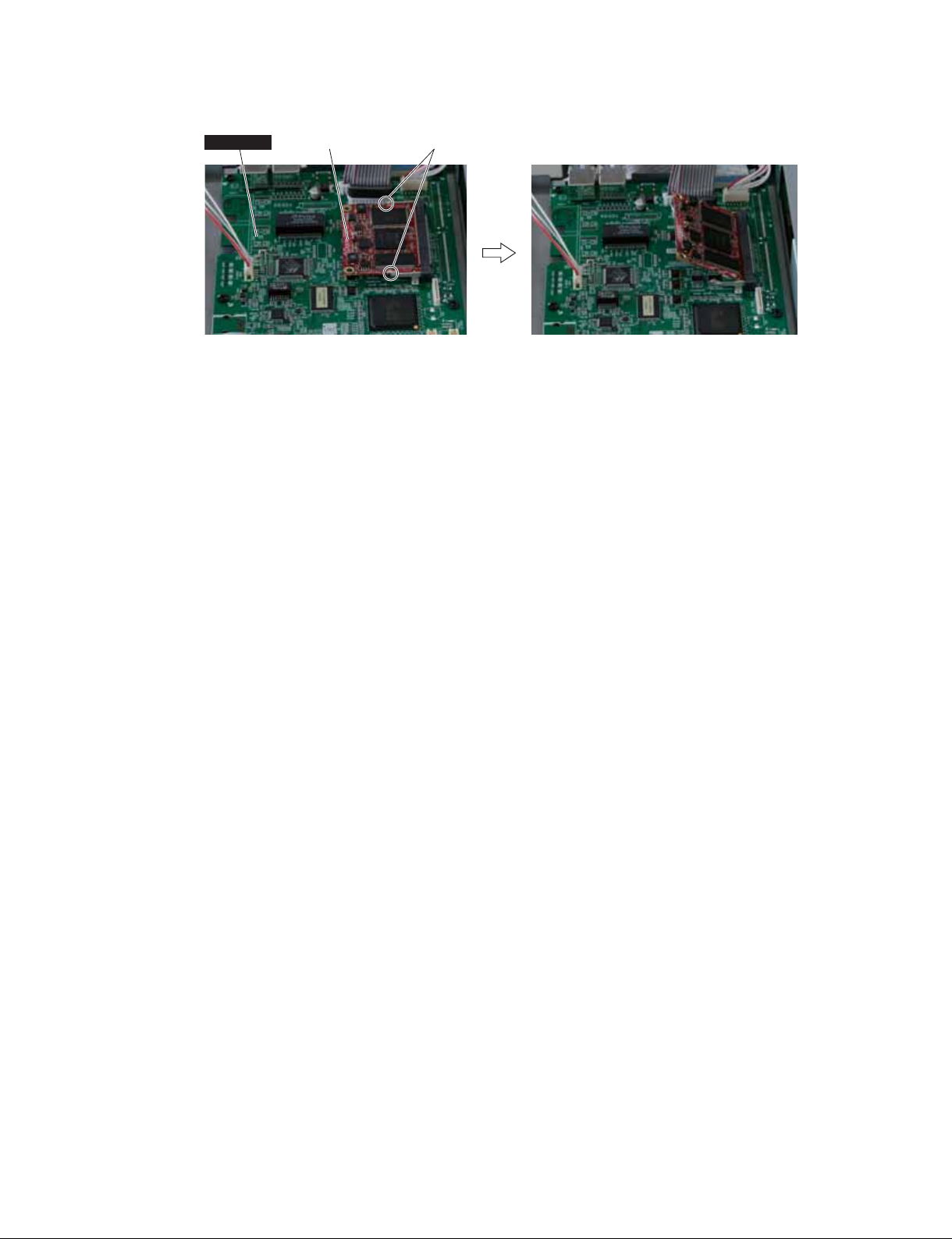

■DISASSEMBLY PROCEDURE（分解手順）
Precaution（注意事項）
* Install the filament tape and the harness clamp in the
same way as they were before removal.
※フィラメントテープ、束線止めは、取り外す前と同じように
取り付けてください。
* Notes on Flat Cable
Contacts are visible from the back. Pay attention
not to insert and install the cable to the connector
inversely. (Photo 1)
※フラットケーブル注意
接点が裏面から透けて見えます。コネクタにケーブルの
表・裏を逆に差し込まないように注意して取り付けてく
ださい。（写真 1）
Front side ( 表面 ) Back side ( 裏面 )
* MAC (Media Access Control) address is stored in the
DNTSB16 circuit board. If the DNTSB16 circuit board
is replaced, MAC address will be changed.
※DNTSB16 シートには、MAC（MediaAccessControl）ア
ドレスが設定されています。DNTSB16 シートを交換する
と、MAC アドレスが変更されます。
■After replacing the DNTSB16 circuit board;
• Be sure to update the firmware (Refer to p.68)
• Write the serial number (Refer to p.79)
■DNTSB16 シートを交換した場合
•ファームウェアをアップデートしてください。（71 ペー
ジ参照）
•製造番号を書き込みしてください。（81 ページ参照）
■After replacing the DANTE module (Brooklyn2);
• Be sure to update the firmware in the module (Refer
to p.75)
■ダンテモジュール (Brooklyn2) を交換した場合
•モジュール内のファームウェアをアップデートしてく
ださい。（77 ページ参照）
Photo 1（写真 1）
（INPUT1-8）
LEDAD1
（OUTPUT1-8）
LEDDA1
PWRSW
RTSW
（INPUT9-16）
LEDAD2

11
Rio1608-D
1. Top Cover
(Time required: About 5 minutes)
1-1. Remove the eight (8) screws marked [1040]. The right
and left rack angle can then be removed. (Fig. 1)
1-2. Remove the eighteen (18) screws marked [1020]. The
top cover can then be removed. (Fig. 1, Fig. 2)
1. トップカバー
（所要時間：約 5 分）
1-1. [1040] のネジ 8 本を外して、左右のラックアング
ルを外します。（図 1）
1-2. [1020] のネジ 18 本を外して、トップカバーを外し
ます。（図 1、図 2）
Fig.1（図 1）
OLeft view ORight view
[1040] [1040]
[1020]
RACK ANGLE
（ラックアングル）
[1020]
[1020] [1040]
[1020] [1040] [1020] [1020]
Fig.2（図 2）
ORear view
OTop view
TOP COVER（トップカバー）
[1020] [1020] [1020]
[790]
[1020]
[1020]
[1020] [1020]
[1020]

12
Rio1608-D
Fig.3（図 3）
2. DC168 シート
（所要時間：約 6 分）
2-1. トップカバーを外します。（1 項参照）
2-2. リアパネル側の [790] のネジ 1 本を外します。（図 2）
2-3. [810] のネジ 6 本を外して、DC168 シートを外します。
（図 3）
3. DNTSB16 シート、ダンテモジュール 32CH
（所要時間：約 6 分）
3-1. トップカバーを外します。（1 項参照）
3-2. [870] のネジ 6 本を外して、DNTSB16 シートを外
します。（図 3）
※ DNTSB16 シートには、MAC(Media AccessControl) ア
ドレスが設定されています。DNTSB16 シートを交換す
ると、MAC アドレスが変更されます。
3-3. DNTSB16 シートに付いているダンテモジュール
32CH を外すには、写真 2 のように D 部のフック
を外に開いてダンテモジュールを浮かせて、斜め
上方向に引き抜きます。
※ ダンテモジュール 32CH を取り付けるには、差し込み先
のコネクタに端子の接点を合わせながら端子が見えなく
なるまでしっかりと差し込み、奥に押し込んでフックに
引っ掛けます。
2. DC168 Circuit Board
(Time required: About 6 minutes)
2-1. Remove the top cover. (See procedure 1)
2-2. Remove the screw marked [790] on the rear panel.
(Fig. 2)
2-3. Remove the six (6) screws marked [810]. The DC168
circuit board can then be removed. (Fig. 3)
3. DNTSB16 Circuit Board, DANTE Module
32CH
(Time required: About 6 minutes)
3-1. Remove the top cover. (See procedure 1)
3-2. Remove the six (6) screws marked [870]. The
DNTSB16 circuit board can then be removed. (Fig. 3)
* MAC (Media Access Control) address is stored in the
DNTSB16 circuit board. If the DNTSB16 circuit board
is replaced, MAC address will be changed.
3-3. To r emove t h e DA N T E module 32ch on the
DNTSB16 circuit board, open the hooks on the
portion D outward as in Photo 2, lift the DANTE
module 32ch and pull out obliquely upward.
* To install the DANTE module 32ch, insert securely
until the terminal cannot be seen while fitting the
contact point of the terminal to the connector to be
connected, push in backward and fasten with the
hooks.
SHEET SUPPORT
（シートサポート）
[770] [810]
[810]
[870]
[770] [870] [870] [870][770] [770]
[770] [810] [770] [810]
[810]
[870]
DNTSB16
DC168

13
Rio1608-D
[D]
DNTSB16
DANTE MODULE 32CH
（ダンテモジュール 32CH）
Photo 2（写真 2）
4 .  シートサポート
（所要時間：約 6 分）
4-1. トップカバーを外します。（1 項参照）
4-2. リアパネル側の [790] のネジ 1 本を外します。（図 2）
4-3. [770] のネジ 6 本を外して、シートサポートを外し
ます。（図 3）
5. HAAD シート (INPUT1‒8)
（所要時間：約 9 分）
5-1. トップカバーを外します。（1 項参照）
5-2. シートサポートを外します。（4 項参照）
5-3. [310] のネジ 16 本を外します。（図 4）
5-4. [320] のネジ 2 本を外して、HAAD シート (INPUT
1‒8) を外します。（図 5）
6. HAAD シート (INPUT9‒16)
（所要時間：約 12 分）
6-1. トップカバーを外します。（1 項参照）
6-2. シートサポートを外します。（4 項参照）
6-3. HAAD シート (INPUT1‒8) を外します。（5 項参照）
6-4. [270] のネジ 2 本を外して、HA 金具 A を外します。
（図 6）
6-5. [250] のネジ 16 本を外して、HAAD シート (INPUT
9‒16) を外します。（図 4）
7. DA シート
（所要時間：約 9 分）
7-1. トップカバーを外します。（1 項参照）
7-2. シートサポートを外します。（4 項参照）
7-3. [370] のネジ 2 本を外して、AE 金具を外します。（図 5）
7-4. [340] のネジ 16 本を外して、DA シートを外します。
（図 4）
4. Sheet Support
(Time required: About 6 minutes)
4-1. Remove the top cover. (See procedure 1)
4-2. Remove the screw marked [790] on the rear panel.
(Fig. 2)
4-3. Remove the six (6) screws marked [770]. The sheet
support can then be removed. (Fig. 3)
5. HAAD Circuit Board (INPUT 1–8)
(Time required: About 9 minutes)
5-1. Remove the top cover. (See procedure 1)
5-2. Remove the sheet support. (See procedure 4)
5-3. Remove the sixteen (16) screws marked [310]. (Fig. 4)
5-4. Remove the two (2) screws marked [320]. The HAAD
circuit board (INPUT 1–8) can then be removed. (Fig. 5)
6. HAAD Circuit Board (INPUT 9–16)
(Time required: About 12 minutes)
6-1. Remove the top cover. (See procedure 1)
6-2. Remove the sheet support. (See procedure 4)
6-3. Remove the HAAD circuit board (INPUT 1–8).
(See procedure 5)
6-4. Remove the two (2) screws marked [270]. The HA
angle A can then be removed. (Fig. 6)
6-5. Remove the sixteen (16) screws marked [250]. The
HAAD circuit board (INPUT 9–16) can then be
removed. (Fig. 4)
7. DA Circuit Board
(Time required: About 9 minutes)
7-1. Remove the top cover. (See procedure 1)
7-2. Remove the sheet support. (See procedure 4)
7-3. Remove the two (2) screws marked [370]. The AE
angle can then be removed. (Fig. 5)
7-4. Remove the sixteen (16) screws marked [340]. The
DA circuit board can then be removed. (Fig. 4)

14
Rio1608-D
Fig.5（図 5）
Fig.6（図 6）
[270] [270]
（INPUT9-16）
HAAD
DA
HA ANGLE A
（HA 金具 A）
Fig.4（図 4）
[320]
AE ANGLE（AE 金具）
[320] [370]
（INPUT1-8）
HAAD
DA
[310] x16
[250] x16 [340] x16

15
Rio1608-D
8. LEDAD1 Circuit Board (INPUT 1–8),
LED LENS (3P)
(Time required: About 6 minutes)
8-1. Remove the top cover. (See procedure 1)
8-2. Remove the sheet support. (See procedure 4)
8-3. Remove the three (3) screws marked [120]. The
LEDAD1 circuit board (INPUT 1–8) can then be
removed. (Fig. 7)
8-4. Remove the LED lens (3P). (Fig. 7)
(Only when replacing the LED lens)
9. LEDAD2 Circuit Board (INPUT 9–16),
LED LENS (3P)
(Time required: About 10 minutes)
9-1. Remove the top cover. (See procedure 1)
9-2. Remove the sheet support. (See procedure 4)
9-3. Remove the HAAD circuit board (INPUT 1–8).
(See procedure 5)
9-4. Remove the LEDAD1 circuit board (INPUT 1–8).
(See procedure 8)
9-5. Remove the three (3) screws marked [100]. The
LEDAD2 circuit board (INPUT 9–16) can then be
removed. (Fig. 7)
9-6. Remove the LED lens (3P). (Fig. 7)
(Only when replacing the LED lens)
* When installing the LEDAD1–LEDAD2 circuit boards,
install with the boss of the LED lens (3P) inserted into
the hole of the circuit boards. (Photo 3)
10. RTSW Circuit Board
(Time required: About 6 minutes)
10-1. Remove the top cover. (See procedure 1)
10-2. Remove the sheet support. (See procedure 4)
10-3. Remove the three (3) screws marked [170]. The
RTSW circuit board can then be removed. (Fig. 7)
11. PWRSW Circuit Board
(Time required: About 7 minutes)
11-1. Remove the top cover. (See procedure 1)
11-2. Remove the sheet support. (See procedure 4)
11-3. Remove the two (2) screws marked [190]. The
PWRSW circuit board can then be removed. (Fig. 7)
11-4. Remove the power switch knob from PWRSW circuit
board. (Fig. 7)
12. LEDDA1 Circuit Board, LED LENS (1P)
(Time required: About 7 minutes)
12-1. Remove the top cover. (See procedure 1)
12-2. Remove the sheet support. (See procedure 4)
12-3. Remove the RTSW circuit board. (See procedure 10)
12-4. Remove the PWRSW circuit board. (See procedure 11)
12-5. Remove the three (3) screws marked [140]. The
LEDDA1 circuit board can then be removed. (Fig. 7)
12-6. Remove the LED lens (1P). (Fig. 7)
(Only when replacing the LED lens)
* When installing the LEDDA1 circuit board, install with
the boss of the LED lens (1P) inserted into the hole of
the circuit boards. (Photo 3)
8. LEDAD1シート (INPUT1‒8)、LED レンズ 3P
（所要時間：約 6 分）
8-1. トップカバーを外します。（1 項参照）
8-2. シートサポートを外します。（4 項参照）
8-3. [120] のネジ 3 本を外して、LEDAD1 シート (INPUT
1‒8) を外します。（図 7）
8-4. LED レンズ 3P を外します。（図 7）
 （レンズ交換時のみ）
9. LEDAD2 シート (INPUT9‒16)、LED レンズ 3P
（所要時間：約 10 分）
9-1. トップカバーを外します。（1 項参照）
9-2. シートサポートを外します。（4 項参照）
9-3. HAAD シート (INPUT1‒8) を外します。（5 項参照）
9-4. LEDAD1 シート (INPUT1‒8) を外します。
（8 項参照）
9-5. [100] のネジ 3 本を外して、LEDAD2 シート (INPUT
9‒16) を外します。（図 7）
9-6. LED レンズ 3P を外します。（図 7）
 （レンズ交換時のみ）
※ LEDAD1‒LEDAD2 シートを取り付ける際は、LED レンズ
3P のボスがシートの穴にはまるように取り付けてくださ
い。（写真 3）
10. RTSW シ−ト
（所要時間：約 6 分）
10-1. トップカバーを外します。（1 項参照）
10-2. シートサポートを外します。（4 項参照）
10-3. [170] のネジ 3 本を外して、RTSW シ−トを外します。
（図 7）
11. PWRSW シート
（所要時間：約 7 分）
11-1. トップカバーを外します。（1 項参照）
11-2. シートサポートを外します。（4 項参照）
11-3. [190] のネジ 2 本を外して、PWRSW シートを外し
ます。（図 7）
11-4. PWRSW シートより PSW ノブを外します。（図 7）
12. LEDDA1 シート、LED レンズ 1P
（所要時間：約 7 分）
12-1. トップカバーを外します。（1 項参照）
12-2. シートサポートを外します。（4 項参照）
12-3. RTSW シ−トを外します。（10 項参照）
12-4. PWRSW シ−トを外します。（11 項参照）
12-5. [140] のネジ 3 本を外して、LEDDA1 シートを外し
ます。（図 7）
12-6. LED レンズ 1P を外します。（図 7）
 （レンズ交換時のみ）
※ LEDDA1 シートを取り付ける際は、LED レンズ 1P のボ
スがシートの穴にはまるように取り付けてください。（写
真3）

16
Rio1608-D
Fig.7（図 7）
LEDAD1
[120]
[120]
[120]
LED LENS 3P
（LED レンズ 3P）
LEDAD2
[100]
[100]
[100]
LED LENS 3P
（LED レンズ 3P）
RTSW
[170]
[170]
[170]
PWRSW
[190]
[140]
[140]
[140]
LEDDA1
KNOB, POWER SWITCH
（PSW ノブ）
ESCUTCHEON POWER SWITCH
（PSW エスカッション）
LED LENS
（LED レンズ）
LED LENS
（LED レンズ）
Angular portion（突起部）
Photo 3（写真 3）

17
Rio1608-D
13. 電源ユニット
（所要時間：約 7 分）
13-1. トップカバーを外します。（1 項参照）
13-2. シートサポートを外します。（4 項参照）
13-3. [440] のネジ 4 本を外して、電源ユニットを外します。
（写真 4）
14. DNTCN シート
（所要時間：約 6 分）
14-1. トップカバーを外します。（1 項参照）
14-2. [720] の ネ ジ 4 本 と [710] の ネ ジ 1 本を外して、
DNTCN シートを外します。（写真 5）
15. DC ファンモーター
（所要時間：約 6 分）
15-1. トップカバーを外します。（1 項参照）
15-2. シートサポートを外します。（4 項参照）
15-3. [510] のネジ 4 本、[490] の平座金 4 個と [520] の六
角フレンジナット4 個を外して、DC ファンモーター
とフィンガーガードを外します。（写真 4、写真 5）
13. Power Supply Unit
(Time required: About 7 minutes)
13-1. Remove the top cover. (See procedure 1)
13-2. Remove the sheet support. (See procedure 4)
13-3. Remove the four (4) screws marked [440]. The power
supply unit can then be removed. (Photo 4)
14. DNTCN Circuit Board
(Time required: About 6 minutes)
14-1. Remove the top cover. (See procedure 1)
14-2. Remove the four (4) screws marked [720] and the
screw marked [710]. The DNTCN circuit board can
then be removed. (Photo 5)
15. DC Fan Motor
(Time required: About 6 minutes)
15-1. Remove the top cover. (See procedure 1)
15-2. Remove the sheet support. (See procedure 4)
15-3. Remove the four (4) screws marked [510], the four (4)
plain washer marked [490] and the four (4) hexagonal
flange nuts marked [860]. The DC fan motor and the
finger guard can then be removed. (Photo 4, Photo 5)
Photo 4（写真 4）
[860] x4
POWER SUPPLY UNIT
（電源ユニット）
DC FAN MOTOR
（DC ファンモーター）
[440]
[440]

18
Rio1608-D
Photo 5（写真 5）
16. AC インレット Assy
（所要時間：約 8 分）
16-1. トップカバーを外します。（1 項参照）
16-2. DNTCN シートを外します。（14 項参照）
16-3. [630] のネジ 2 本と [640] のネジ 1 本を外して、AC
シールド金具を外します。（写真 5、写真 6）
16-4. [560] のネジ 2 本と [570] のネジ 1 本を外して、AC
インレット Assy を外します。（写真 5、写真 6）
16. AC Inlet Assembly
(Time required: About 8 minutes)
16-1. Remove the top cover. (See procedure 1)
16-2. Remove the DNTCN circuit board. (See procedure 14)
16-3. Remove the two (2) screws marked [630] and the
screw marked [640]. The AC shield angle can then be
removed. (Photo 5, Photo 6)
16-4. Remove the two (2) screws marked [560] and the
screw marked [570]. The AC inlet assembly can then
be removed. (Photo 5, Photo 6)
[560][630] [630]
AC INLET ASSEMBLY
（AC インレット Assy）
FINGER GUARD
（フィンガーガード）
[710][720]
[560]
[510] x4
[490] x4
[570]
[640]
AC SHIELD ANGLE
（AC シールド金具）
DNTCN
Photo 6（写真 6）

19
Rio1608-D
LSI PIN DESCRIPTION（LSI 端子機能表）
88E6350R (YD688A00) GIGABIT ETHERNET SWITCHING HUB .....................................................24
AK4396VF-E2 (X8324A00) DAC (Digital to Analog Converter) ...........................................................25
AK5385BVF-E2 (X5364B00) ADC (Analog to Digital Converter) ........................................................25
DM9000AEP (X7029A00) LAN CONTROLLER ..................................................................................25
LCMXO2280C-3TN144C (YE064B00) CPLD (Complex Programmable Logic Device).......................23
M38039G4H-820HP (YE032100) CPU (EC)........................................................................................19
R8A02032BG (X8810A00) CPU (SWX02)...........................................................................................20
YLD330-EZE2 (YC111A00) LED DRIVER...........................................................................................26
YLD332-EZE2 (YC690A00) LED DRIVER...........................................................................................26
YSS919C-FZ (XZ693C00) DSP7 (Digital Signal Processor)................................................................22
PIN
NO. I/O FUNCTIONNAME PIN NO. I/O FUNCTIONNAME
M38039G4H-820HP (YE032100) CPU (EC) HAAD: IC903
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
P62/AN2
P61/AN1
P60/AN0
P57/INT3
P56/PWM
P55/CNTR1
P54/CNTR0
P53/SRDY2
P52/SCLK2
P51/SOUT2
P50/SIN2
P47/SRDY1/CNTR2
P46/SCLK1
P45/TXD1
P44/RXD1
P43/INT2
P42/INT1
CNVSS
RESET
P41/INT00/
XCIN
P40/INT40/
XCOUT
XIN
XOUT
VSS
P27(LED7)
P26(LED6)
P25(LED5)
P24(LED4)
P23(LED3)
P22(LED2)
P21(LED1)
P20(LED0)
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I
I
I/O
I/O
I
O
-
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin
I/O port P5 / Interrupt input pin
I/O port P5 / PWM output pin
I/O port P5 / Timer Y function pin
I/O port P5 / Timer X function pin
I/O port P5 / Serial I/O2 function pin
I/O port P5 / Serial I/O2 function pin
I/O port P5 / Serial I/O2 function pin
I/O port P5 / Serial I/O2 function pin
I/O port P4 / Serial I/O1, timer Z function pin
I/O port P4 / Serial I/O1 function pin
I/O port P4 / Serial I/O1 function pin
I/O port P4 / Serial I/O1 function pin
I/O port P4 / Interrupt input pin
I/O port P4 / Interrupt input pin
CNVSS input
Reset input
I/O port P4 / Interrupt input pin / Sub-clock
generating I/O pin (resonator connected)
I/O port P4 / Interrupt input pin / Sub-clock
generating I/O pin (resonator connected)
Clock input
Clock output
Power source
I/O port P2
I/O port P2
I/O port P2
I/O port P2
I/O port P2
I/O port P2
I/O port P2
I/O port P2
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
P17
P16
P15
P14
P13
P12
P11/INT01
P10/INT41
P07/AN15
P06/AN14
P05/AN13
P04/AN12
P03/AN11
P02/AN10
P01/AN9
P00/AN8
P37/SRDY3
P36/SCLK3
P35/TXD3
P34/RXD3
P33
P32
P31/DA2
P30/DA1
VCC
VREF
AVSS
P67/AN7
P66/AN6
P65/AN5
P64/AN4
P63/AN3
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
-
I
I
I/O
I/O
I/O
I/O
I/O
I/O port P1
I/O port P1
I/O port P1
I/O port P1
I/O port P1
I/O port P1
I/O port P1 / Interrupt input pin
I/O port P1 / Interrupt input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P0 / A/D converter input pin
I/O port P3 / Serial I/O3 function pin
I/O port P3 / Serial I/O3 function pin
I/O port P3 / Serial I/O3 function pin
I/O port P3 / Serial I/O3 function pin
I/O port P3
I/O port P3
I/O port P3 / D/A converter input pin
I/O port P3 / D/A converter input pin
Power source
Reference voltage
Analog power source
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin
I/O port P6 / A/D converter input pin

Rio1608-D
20
R8A02032BG
(X8810A00)CPU (SWX02)
DNTSB16: IC001
PIN
NO. I/O FUNCTIONNAME
OUTER
NO.
PIN
NO. I/O FUNCTIONNAME
OUTER
NO.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
A1
A2
A3
A4
A5
A6
A7
A8
A9
A10
A11
A12
A13
A14
A15
A16
A17
A18
A19
A20
B1
B2
B3
B4
B5
B6
B7
B8
B9
B10
B11
B12
B13
B14
B15
B16
B17
B18
B19
B20
C1
C2
C3
C4
C5
C6
C7
C8
C9
C10
C11
C12
C13
C14
C15
C16
C17
C18
C19
C20
D1
D2
D3
D4
D5
D6
D7
D8
D9
D10
D11
D12
D13
D14
D15
D16
D17
D18
D19
-
I
I
-
I
I
I
-
I/O
-
I/O
O
O
I
-
O
I
I
I
-
I/O
-
I
I
-
O
O
-
I/O
-
I/O
I/O
-
-
O
O
I
I
-
-
I/O
I/O
-
-
-
-
I
-
I
-
I
I/O
O
O
O
I
O
-
-
-
I/O
I/O
I/O
-
-
-
I
-
O
-
I
O
O
O
O
I/O
-
-
-
VSS
AN2
AN1
VSS
RxD1
SCK1
UCLK
VSS
FUNC_DM
VSS
HOST_DM
POWER_ENB
XTAL
EXTAL
VSS
CS7N/PJ6
TRSTN
TDI
TCK
VCCQ
MD15
VSS
AN3
AN0
VSS
TxD1
TxD0
VSS
FUNC_DP
VSS
HOST_DP
SCL
VSS
VSS
CS4N/PJ3
TIOC0A/PJ7
TESTN
TMS
VCCQ
VCCQ
MD13
MD14
VSS
VREFADC
VSSADC
VSS
RxD0
VSS
VBUS
VSS
OVER_CURRENT_N
SDA
CS0N
CS2N/PJ1
CS5N/PJ4
ASEMDN
TDO
VCCQ
VDDPLL
VDDPLL
MD10
MD11
MD12
VSS
VCCADC
VSS
RESN
VCCQ
PULLUP_ENB
VCCQ
UCTL
EICN
CS1N/PJ0
CS3N/PJ2
CS6N/PJ5
ASEBRKAKN
VCCQ
VCCQ
VSSPLL
Ground
ADC analog input 2
ADC analog input 1
Ground
Serial input 1
External sync. clock input 1
USB external clock input (48 MHz)
Ground
USB function data -
Ground
USB host data -
USB voltage enable
Crystal oscillator output
Crystal oscillator input (16.9344 MHz)
Ground
SH2A-CPU chip select 7
JTAG test reset input
JTAG test data input
JTAG test clock input
Power supply +3.3 V
Wave memory data bus 15
Ground
ADC analog input 3
ADC analog input 0
Ground
Serial output 1
Serial output 0
Ground
USB function data +
Ground
USB host data +
E bus (I2C) clock input/output (5V compatible)
Ground
SH2A-CPU chip select 4
PWM output
Test input
JTAG test mode select input
Power supply +3.3 V
Wave memory data bus 13
Wave memory data bus 14
Ground
ADC reference power supply +3.3 V
ADC analog ground
Ground
Serial input 0
Ground
USB cable connection monitor (5V compatible)
Ground
USB overcurrent detection (5V compatible)
E bus (I2C) data input/output (5V compatible)
SH2A-CPU chip select 0
SH2A-CPU chip select 2
SH2A-CPU chip select 5
Debug mode configuration
JTAG test data output
Power supply +3.3 V
PLL analog power supply +1.2 V
Wave memory data bus 10
Wave memory data bus 11
Wave memory data bus 12
Ground
ADC analog power supply +3.3 V
Ground
Hardware reset
Power supply +3.3 V
USB pull-up enable
Power supply +3.3 V
USB output control
E bus reset output
SH2A-CPU chip select 1
SH2A-CPU chip select 3
SH2A-CPU chip select 6
Emulator break
Power supply +3.3 V
PLL analog ground
D20
E1
E2
E3
E4
E5
E6
E7
E8
E9
E10
E11
E12
E13
E14
E15
E16
E17
E18
E19
E20
F1
F2
F3
F4
F5
F16
F17
F18
F19
F20
G1
G2
G3
G4
G5
G16
G17
G18
G19
G20
H1
H2
H3
H4
H5
H16
H17
H18
H19
H20
J1
J2
J3
J4
J5
J9
J10
J11
J12
J16
J17
J18
J19
J20
K1
K2
K3
K4
K5
K9
K10
K11
K12
K16
K17
K18
K19
K20
-
I/O
I/O
I/O
I/O
-
-
-
-
-
-
-
-
-
-
-
-
I/O
I/O
I/O
I/O
I/O
I/O
I/O
I/O
-
-
I/O
I/O
I/O
I/O
O
O
I/O
I/O
-
-
I/O
I/O
I/O
I/O
O
O
O
O
-
-
I/O
I/O
-
-
O
O
O
O
-
-
-
-
-
-
I/O
I/O
I
O
O
O
O
O
-
-
-
-
-
-
O
I/O
-
-
VSSPLL
MD6
MD7
MD8
MD9
VDD
VDD
VSS
VCCQ
VSS
VCCQ
VCCQ
VSS
VCCQ
VSS
VDD
VDD
D31/PF7
D30/PF6
D29/PF5
D28/PF4
MD2
MD3
MD4
MD5
VDD
VDD
D27/PF3
D26/PF2
D25/PF1
D24/PF0
MA2
MA1
MD0
MD1
VSS
VSS
D23/PE7
D22/PE6
D21/PE5
D20/PE4
MA6
MA5
MA4
MA3
VCCQ
VCCQ
D19/PE3
D18/PE2
VCCQ
VCCQ
MA10
MA9
MA8
MA7
VSS
VSS
VSS
VSS
VSS
VSS
D17/PE1
D16/PE0
CKOEN
CKIO
MA14
MA13
MA12
MA11
VDD
VSS
VSS
VSS
VSS
VDD
CKE
D15
VSS
VSS
PLL analog ground
Wave memory data bus 6
Wave memory data bus 7
Wave memory data bus 8
Wave memory data bus 9
Power supply +1.2 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +3.3 V
Ground
Power supply +1.2 V
SH2A-CPU data bus 31
SH2A-CPU data bus 30
SH2A-CPU data bus 29
SH2A-CPU data bus 28
Wave memory data bus 2
Wave memory data bus 3
Wave memory data bus 4
Wave memory data bus 5
Power supply +1.2 V
SH2A-CPU data bus 27
SH2A-CPU data bus 26
SH2A-CPU data bus 25
SH2A-CPU data bus 24
Wave memory address bus 2
Wave memory address bus 1
Wave memory data bus 0
Wave memory data bus 1
Ground
SH2A-CPU data bus 23
SH2A-CPU data bus 22
SH2A-CPU data bus 21
SH2A-CPU data bus 20
Wave memory address bus 6
Wave memory address bus 5
Wave memory address bus 4
Wave memory address bus 3
Power supply +3.3 V
SH2A-CPU data bus 19
SH2A-CPU data bus 18
Power supply +3.3 V
Wave memory address bus 10
Wave memory address bus 9
Wave memory address bus 8
Wave memory address bus 7
Ground
SH2A-CPU data bus 17
SH2A-CPU data bus 16
Clock output control for SDRAM
Clock output for SDRAM
Wave memory address bus 14
Wave memory address bus 13
Wave memory address bus 12
Wave memory address bus 11
Power supply +1.2 V
Ground
Power supply +1.2 V
Clock enable for SDRAM
SH2A-CPU data bus 15
Ground
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
