Yamaha GW10 User manual

VOLUME POSITION
RELTHR NOISE GATE MIN VOL
WAH
OD/DST
COMP
CHORUS
P. SHIFT
WAH
EQ
AMP
DELAY
DLY
CHO
DST
DST
CHO
DLY
TIME
TYPE
LOW
SENSE
PITCH L
SPEED
SENSE
DRIVE
FEEDBACK
TONE
MID
FREQ
PITCH R
FEEDBACK
ATTACK
TYPE
MIX
HIGH
RANGE
MIX
DEPTH
OUTPUT
OUTPUT
MIX
MEMORY / TUNER
BANK
A=44✱
Hz
DST CHO DLY
ON OFF GROUP / TUNER
INPUT PEAK
WRITE COPY SWAP
MEMORY /
BANK(HOLD)
NO YES
WRITE
BLOCK TYPE
GUITAR PERFORMANCE EFFECTOR
このたびは、
ヤマハ・ギターパフォーマンスエフェクターGW10を
お買い求めいただきまして、まことにありがとうございます。
GW10は、弊社が長年にわたって培ってきたノウハウと最新の
電子テクノロジーの粋を集めて完成させたエフェクターです。
GW10のバラエティあふれる機能を駆使して演奏をお楽しみいた
だくために、是非この取扱説明書をご活用いただきますよう
ご案内申し上げます。
また、ご一読いただいた後も不明な点が生じた場合に備えて、
大切に保管いただきますようお願い申し上げます。

1
GW10
GW10GW10の特長 の特長の特長
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
●世界初のペダル一体型マルチエフェクター
GW10は、マルチエフェクターと多機能フットペダルとを結合させた、
世界初のペダル一体型マルチエフェクターです。
従来のマルチエフェクター ＋ 外付けペダルの機能の範囲を大きく越え
た高い機能性を誇ります。
●精鋭のエフェクター群
音色、パラメーター、他のエフェクターとのコンビネーションなどを追
求してビルドアップした、自信のエフェクターを装備しました。
●マルチエフェクトプログラム
DST,CHO,DLYの3つのブロックに振り分けられた13種類のエフェク
ターに、ノイズゲート、多機能ペダルを組み合わせてエフェクトプログ
ラムを作成することができます。
これらのエフェクトプログラムは、20のメモリーに保存でき、フットス
イッチやタイプスイッチで呼び出して使うことができます。
●多機能フットペダル
接続位置を自由に選べるボリュームペダルとして使用できます。
また、ワウペダルとして、ディストーションのドライブ、コーラスのデ
プス、ディレイのミックスなどエフェクトパラメーターのコントロール
ペダルとして、多機能に使えるフットペダルを装備しました。
さらに、ペダルスイッチによる、エフェクトグループのON/OFFも可能
です。
●直感的な音作りを可能にするツマミ型のコントローラー
GW10のエフェクトはすべてデジタル処理されますが、パネルにはアナ
ログ感覚で使えるツマミを採用しました。
ツマミ型のコントローラーの採用により、イメージするサウンドに瞬時
に変更でき、視覚的にもわかりやすいエフェクターです。
●オートクロマティックチューナーを内蔵
入力されたピッチを自動判定し、その音名と正確なピッチからのズレを
表示します。チューニングピッチもA=440〜445Hzの範囲で選択できま
す。
わかりやすい表示と簡単な操作により、ライブステージでもスピーディ
なチューニングを約束します。
●コンパクトで軽量なボディ
機能を満載しながら、229mm×213mm×69mmのコンパクトサイズ。
重量も2.2kgと、持ち運びもラクラクです。
さらに一体設計により、ペダルとエフェクター間の接続のトラブルもあ
りません。

2
ページ
GW10の特長 ････････････････････････････････ 1
ご使用上の注意･･･････････････････････････････ 4
GW10のしくみ ･･･････････････････････････････ 6

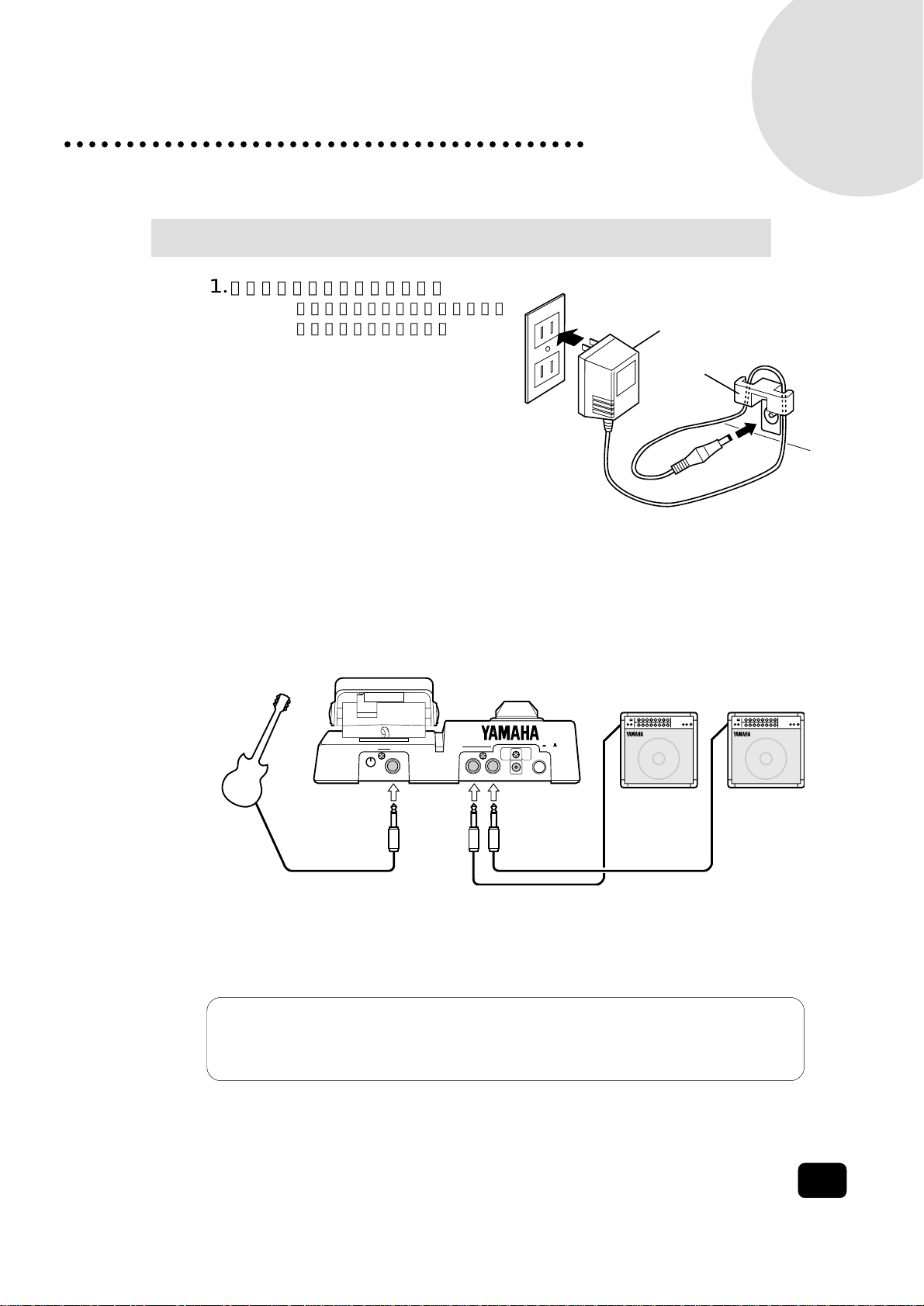

接続のしかた ････････････････････････････････ 9
セッティング ･･･････････････････････････････ 10
エフェクトモード 12
エフェクトモードでの各部の名称と機能 ･････････････ 12
メモリーの構成 ･･･････････････････････････ 14

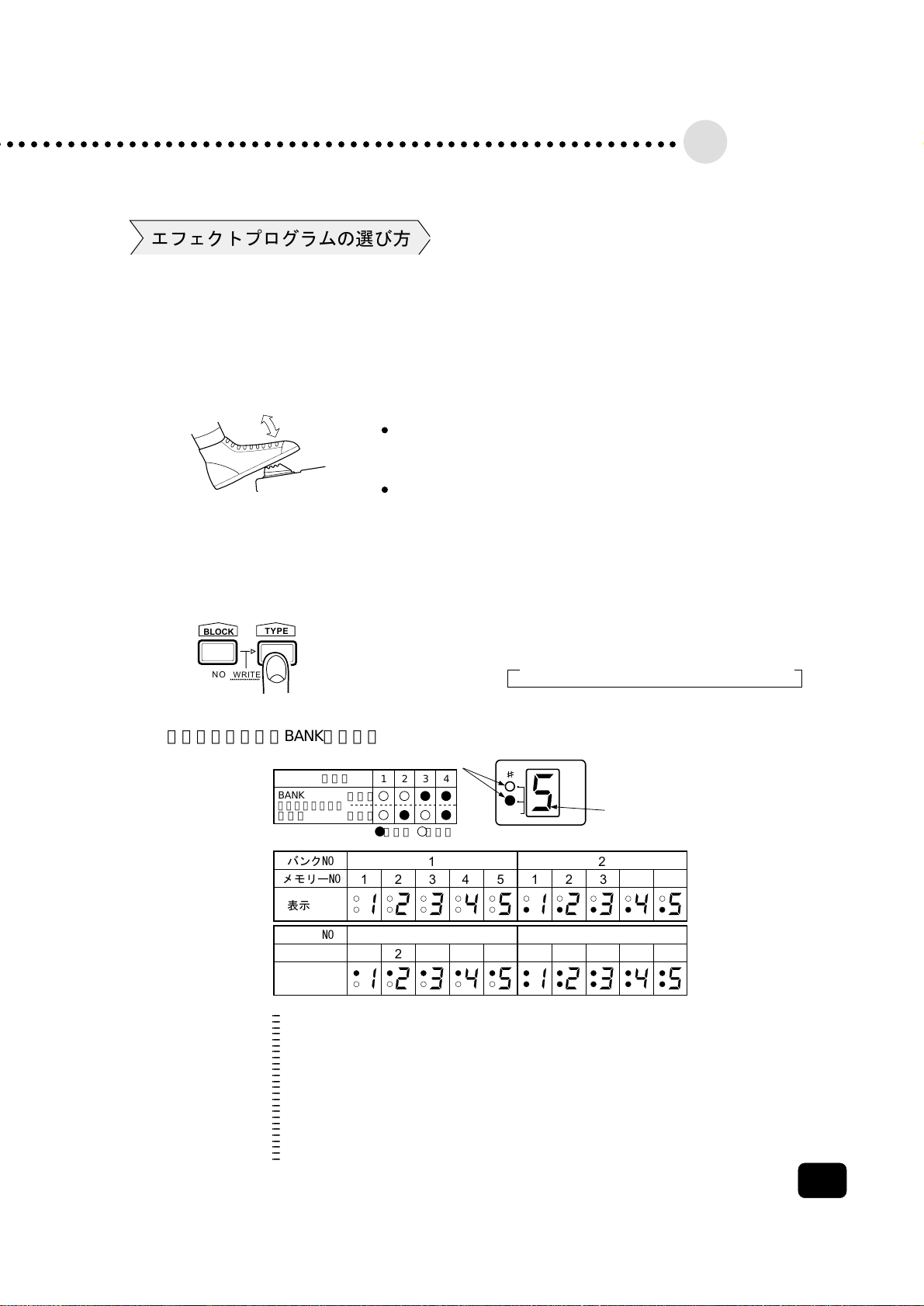

エフェクトプログラムの選び方 ･･････････････････ 15
プリセットプログラム一覧 ･････････････････････ 16
エフェクトプログラムのエディット ････････････････ 17
エディットできる項目････････････････････････ 18
各エフェクトの解説 ･････････････････････････ 21
DST（ディストーション）ブロック ･････････････････ 21
OD/DST ･････････････････････････････････ 21
COMP ･･････････････････････････････････ 22
CHO（コーラス）ブロック ･･････････････････････ 22
CHORUS ････････････････････････････････ 22
P.SHIFT ･････････････････････････････････ 23
WAH ･･････････････････････････････････ 23
EQ ････････････････････････････････････ 24
AMP ･･･････････････････････････････････ 24
DLY（ディレイ）ブロック ･･････････････････････ 25
DELAY ･････････････････････････････････ 25
ノイズゲート（NOISEGATE） ･･･････････････････ 25
ペダルの機能 ･･････････････････････････････ 26
WAH ･･････････････････････････････････ 26
DST ･･･････････････････････････････････ 26
CHO ･･･････････････････････････････････ 27
DLY ･･･････････････････････････････････ 27
ボリュームペダル（VOLUMEPOSITION） ････････････ 27
ペダルスイッチ機能の有効／無効 ･･････････････････ 28
メモリー（エフェクトプログラム）のイニシャライズ ･･････ 29
もくじ
もくじもくじ

3
もくじ
ページ
エフェクトジョブモード 30
エフェクトジョブモードでの各部の名称と機能 ･････････ 30
エフェクトジョブモードでできること･･･････････････ 31
エフェクトジョブモードへの入り方 ････････････････ 32
エフェクトモードへの戻り方 ････････････････････ 32
エフェクトジョブの実行手順 ････････････････････ 32
書き込み（WRITE） ....................................... 32
コピー（COPY） .......................................... 34
入れ換え（SWAP）........................................ 35
チューナーモード 36
チューナーモードでの各部の名称と機能 ･････････････ 36
チューナーモードへの入り方 ････････････････････ 37
エフェクトモードへの戻り方 ････････････････････ 37
チューニングピッチの設定 ･････････････････････ 38
チューニングの手順 ･････････････････････････ 38
仕様 ････････････････････････････････････ 40
故障かな？と思ったら･･････････････････････････ 41
プリセットプログラム・パラメーターリスト ････････････ 42
ブランクチャート ････････････････････････････46
索引 ････････････････････････････････････ 47
サービスについて ････････････････････････････48

4
ご使用上の注意
ご使用上の注意ご使用上の注意
GW10の高機能を維持し、ご使用いただくために、以下の注意を守り、大切にお
取り扱いください。
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
設置場所について
次のような場所でご使用になりますと、故障の原因となりますのでご注意く
ださい。
窓際などの直射日光のあたる場所や、窓を閉め切った自動車内、暖房器具
のそばなど極端に温度の高い場所
温度の特に低い場所
湿気やホコリの多い場所
振動の多い場所
お取り扱いについて
スイッチや端子に、過度の圧力を加えないでください。
コード類をはずすときは、必ずプラグ部分を持って抜いてください。
移動するときは、接続コードをはずした状態で行なってください。
フットペダル、フットスイッチ以外の場所を足で踏まないでください。
フットペダルに指をはさまないよう、ご注意ください。また可動部（フッ
トペダルの裏）に手を触れると、オイルが付着する場合があります。
外装のお手入れについて
お手入れは、乾いた布でカラぶきするか、汚れのひどいときは少し（微量）
水で湿らせた布でふいてください。アルコールやシンナー類は、絶対に使用
しないでください。
電源について GW10の電源には、必ず付属のヤマハ電源アダプターPA-3をご使用くださ
い。PA-3以外の電源アダプターを使用すると、故障の原因になる場合が
あります。
GW10は日本国内仕様です。AC100V,50/60Hzでご使用ください。
長時間ご使用にならないときは、電源アダプターをコンセントからはずし
てください。
データバックアップ用の内蔵リチウム電池が消耗した場合（電源ON時に
LEDディスプレイに"L"→"o"を3回表示します）は、ヤマハ特約店、もし
くは巻末の弊社電気音響製品サービス拠点に電池交換をお申し出くださ
い。
接続について 接続は、必ずすべての機器の電源を切った状態で行なってください。
電源のON/OFFは、接続するすべての機器のボリュームを"0"にしてから行
なってください。
接続コードの着脱は、必ずプラグを持って行なってください。

5
ご使用上の注意
他の電気機器への影響
GW10はデジタル回路を多く使用しているため、近くのテレビやラジオに雑音など
が生じることがあります。この場合は十分に距離を離してお使いください。
改造について
GW10を改造したり、内部を開けたりすることは、事故や故障につながりますので
絶対におやめください。改造された後の保証はいたしかねます。
落雷に対する注意
落雷などの恐れがあるときは、早めにコンセントから電源アダプターを抜いてく
ださい。
保証書の手続き
お買い求めいただきました際、購入店で必ず保証書の手続きを取ってください。
保証書に販売店印がありませんと、保証期間中でも修理の費用をいただく場合が
ありますので、充分ご注意ください。
保管 取扱説明書をお読みになった後は、保証書と共に大切に保管してください。
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
楽しい音楽も時と場所によってはたいへん気になるもので
す。隣近所への配慮を充分にいたしましょう。
静かな夜間は小さな音でもよく通り、特に低音は床や壁な
どを伝わりやすく、思わぬところで迷惑をかけてしまうこ
とがあります。適度な音量を心がけ、窓を閉めたりヘッド
フォンをご使用になるのもひとつの方法です。
ヘッドフォンをご使用になる場合には、耳をあまり刺激し
ないよう適度な音量でお楽しみください。
音楽を楽しむエチケット
これは日本電子機械工業会
"音のエチケット"キャン
ペーンのロゴマークです。
音のエチケット

6
GW10
GW10GW10のしくみ のしくみのしくみ
GW10は、下図のように、マルチエフェクター、多機能フットペダル、オート
チューナーの3つのユニットで構成されています。
※CHOブロックでWAHを選んでいて、DSTのOD/DSTが選ばれている場合、以下の接続になります。
ON OFF GROUP / TUNER
INPUT PEAK
MEMORY / TUNER
BANK
A=44✱
Hz
THR REL
OD/DST
オーバードライブ
クランチ
ディストーション
COMP
ギター
マルチエフェクター
多機能フットペダル オートチューナー
DST CHO DLY
ノイズゲート
INPUT
INPUT
LEVEL
INPUT
PEAK
L/MONO R
OUTPUT
ギターアンプ
※ペダルスイッチで、
エフェクトの
グループを
ON/OFFできる。
DSTブロックで
OD/DSTが動作
しているとき：ONF
COMPが動作
しているとき：OFF¢
P.SHIFT
WAH (*
EQ
AMP
DELAY
ボリュームペダル
MIN VOL
DSTの
パラメーター
コントロール
ワウペダル
CHOの
パラメーター
コントロール
DLYの
MIX
コントロール
ボリュームペダル
MIN VOL
ボリューム
ペダル
MIN VOL
DST
CHO
DLY
ノイズゲート
WAH
THR REL
ＧＷ10の構成

7
GW10のしくみ
マルチエフェクター
DST（ディストーション）ブロック
: オーバードライブ／クランチ／ディストーション、コンプレッサーの4種類の
エフェクトを内蔵した3コントローラーのエフェクターです。
CHO（コーラス）ブロック
: ステレオコーラス（フィードバック付）、ステレオピッチシフター、ワウ
（タッチワウ／ペダルワウ）、3バンドイコライザー、アンプシミュレーター
（3タイプ）の8種類のエフェクトを内蔵した3コントローラーのエフェクター
です。
DLY（ディレイ）ブロック
: 3コントローラーのディレイ（ステレオダブラー付）です。
ノイズゲート : DSTブロックでOD/DSTのかかった音は、ノイズゲートに入り雑音が除去され
ます。
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
●エフェクトブロックとエフェクトタイプ
DST
CHO
OD/DST
COMP
TYPE
ATTACK
OUTPUT
OUTPUT
DRIVE
SENSE
CHORUS
P.SHIFT
WAH
EQ
AMP
SPEED
PITCHL
SENSE
LOW
TYPE
FEEDBACK
PITCHR
FREQ
MID
TONE
DEPTH
MIX
RANGE
HIGH
MIX
（コーラス）
（ピッチシフト）
（ワウ）
（イコライザー）
（アンプシミュレーター）
DELAY TIME FEEDBACK MIX DLY （ディレイ）
オーバードライブ
クランチ
ディストーション
（コンプレッサー）
コントローラー
BLOCK TYPE

8
GW10のしくみ
多機能フットペダル
このフットペダルは、次の3つの機能に使用します。
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
*パラメーター：エフェクトを構成する要素のこと。パラメーターを変更することによって、
エフェクトの効き具合や音の特徴を変えることができる。
ボリュームペダル
ボリュームの効く位置を3ポイントから選ぶことができます。
また、ペダルを踏み込まない状態の時のボリューム（MINVOL）設定ができます。
ワウペダル
CHOのWAHエフェクトの変化をペダルでコントロールすることができます。
パラメーターをコントロールする
エフェクトの中の1つのパラメーター*を、ペダルでコントロールすることができます。
演奏中に、エフェクトの効き具合をリアルタイムに調節できます。
フットペダルには深く踏み込んでON/OFFするスイッチが付いています。
このスイッチにより、DST,CHO,DLYのエフェクトを1つまたは複数同時にON/OFFすること
ができます。（エフェクトグループON/OFF機能 →18ページ）
GW10の最大の特長は、これらのマルチエフェクターと多機能ペダルの組み合わせや設定を、
すべて1つのエフェクトプログラムとしてメモリーできることです。
そのエフェクトプログラムも最大20種類までメモリーでき、フットスイッチで自由に選んで使
うことができます。
オートチューナー
モードについて
この項では、実際に使うときの内部的なしくみを説明します。
GW10には、その機能ごとに以下の3つのモードがあります。
入力されたギター音の音名とピッチのズレ具合を表示します。
チューニングピッチは、A=440〜445Hzの範囲で1Hzステップごとに設定できます。
12
12
12
12
12
12
12
エフェクトモード（→12ページ）
このモードでGW10のエフェクター部の操作を行ないます。
3つのエフェクターのON/OFFや、各パラメーターの変更をエフェクトプログラムを選んで行ないます。
※電源を入れると、このモードになります。
エフェクトジョブモード（→30ページ）
エフェクトモードにおいてエディットして作ったオリジナルのエフェクトプログラムをメモリー
に書き込んだり、メモリー間でのコピーや入れ換えといった操作（ジョブ）を行なうモードです。
チューナーモード（→36ページ）
内蔵のオートクロマチックチューナーを使用するときのモードです。
