Yamaha Clavinova CLP-340 User manual

SERVICE MANUAL
Copyright (c) Yamaha Corporation. All rights reserved. PDF ’08.08
■CONTENTS（目次）
SPECIFICATIONS（総合仕様） ............................4/6
PANEL LAYOUT（パネルレイアウト） ..................8
DISASSEMBLY PROCEDURE（分解手順） ......... 10
LSI PIN DESCRIPTION（LSI 端子機能表） ..........29
IC BLOCK DIAGRAM（IC ブロック図） ...............35
CIRCUIT BOARDS（シート基板図） ....................36
TEST PROGRAM（テストプログラム） ..........53/59
INITIAL SETTING（出荷時の設定） ................58/64
DATA BACKUP（データのバックアップ） ......65/69
VERSION UPGRADE（バージョンアップ） ....73/74
INITIALIZING INTERNET SETTINGS
（インターネット設定の初期化）
......................75/76
HAMAMATSU, JAPAN
CLP-340/CLP-340M/CLP-340C
CL 001813
CLP-340/CLP-340M/CLP-340C:20080901-225750
MESSAGE LIST（メッセージ一覧） ...............77/78
SYSTEM BOOTING FLOWCHART
（起動フローチャート）
.....................................79/80
MIDI IMPLEMENTATION CHART ....................... 81
MIDI DATA FORMAT ........................................... 82
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
CIRCUIT BOARD LAYOUT & WIRING
（ユニットレイアウト＆結線図）
OVERALL CIRCUIT DIAGRAM（総回路図）
●CLP-340 ●CLP-340M
●CLP-340C

2
CLP-340/CLP-340M/CLP-340C
WARNING
■
Components having special characteristics are marked and must be replaced with parts having specification equal
to those originally installed.
印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
IMPORTANT. The wires in this mains lead are coloured in accordance with the following code:
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Making sure that neither core is connected to the earth terminalof the three pin plug.
• This applies only to products distributed by Yamaha Music (U.K.) Ltd. (2 wires)

3
CLP-340/CLP-340M/CLP-340C
SAVING DATA
■（データの保存）
Saving and backing up your data
Data in the instrument’s internal memory can be lost
due to operational errors or malfunction. Be sure
to save any important data to external media via a
computer connected to the instrument.
Backing up the USB Storage device
To protect against data loss through media damage,
we recommend that you save your important data
onto two USB storage devices.
作成したデータの保存とバックアップ
保存したデータは故障や誤操作などのために失われ
ることがあります。大切なデータは、フロッピーディ
スク / U S B 記 憶 装 置 / コンピューターなどの 外 部 機
器に保存してください。
フロッピーディスク / U S B 記憶装置 / 外部メディアのバックアップ
保存したフロッピーディスク/ USB 記憶装置 / 外部
メディアの万一 の 事 故に備えて、 大 切な データは 予
備のフロッピーディスク/USB記憶装置 /外部メディ
アにバックアップとして保存されることをおすすめし
ます。
Be sure to
perform it
Be sure to
perform it

4
CLP-340/CLP-340M/CLP-340C
SPECIFICATIONS
■
Size /Weight
Width 1408 mm (55-7/16")
Height 917 mm (36-1/8")
With music rest 1018 mm (40-1/16")
Depth 514 mm (20-1/4")
Weight 69 kg (152 lbs., 2 oz.)
Control Interface
Number of Keys 88
Keyboard Type GH3 (Graded Hammer 3)
with Synthetic ivory keytops
Touch Sensitivity Yes
Number of Pedal 3
Half Pedal Yes
Pedal Functions Damper (with half-pedal effect), Sostenuto, Soft
Display 7-Segment LED
Cabinet
Key Cover Style Sliding
Music Rest Yes
Music Clips Yes
Voices
Tone Generation Technology AWM Dynamic Stereo Sampling
Number of Dynamic Steps 4
Stereo Sustain Samples Yes
Key-off Samples Yes
Number of Polyphony (Max.) 128
Number of Voices 14 x 2 variations
Effect
Reverb 4 types
Brilliance 5 types
Chorus Yes
Dual Yes
Split Yes
Songs
Number of Preset Songs 50
Recording
Number of Songs 3
Number of Tracks 2
Data Capacity User songs (100KB X 3 (ca.11,000 notes X 3)),
External songs (447KB)
Compatible Data Format
Playback SMF (Format 0 & 1)
Recording SMF (Format 0)

5
CLP-340/CLP-340M/CLP-340C
Functions
Metronome Yes
Tempo Range 32-280
Transpose -12 to 0, 0 to +12
Tuning Yes
Scale Type 7 types
Storage
Floppy Disk Drive Optional
Internal Memory User songs 300KB, External songs 447KB
External Device Optional
Connectivity
Headphones x 2
MIDI [IN][OUT][THRU]
AUX IN [L/L+R][R]
AUX OUT [L/L+R][R]
USB [TO DEVICE] x 2 (selectable)
USB [TO HOST] Yes
[LAN] Yes
Amplifiers/Speakers
Amplifiers 40W x 2
Speakers (16cm + 5cm) x 2
Bundled Software CD-ROM Yes
Accessories Included Accessories
Owner’s Manual, Accessory CD-ROM for Windows,
Accessory CD-ROM for Windows Installation Guide,
“50 greats for the Piano” Score Collection,
My Yamaha Product User Registration,
Bench (included or optional depending on locale)
●Options
BC-100 Bench
HPE-160 Stereo Headphones
UD-FD01 USB-FDD Unit

6
CLP-340/CLP-340M/CLP-340C
総合仕様■
寸法/質量
間口 1408mm
高さ 917mm
高さ（譜面板を立てた場合） 1018mm
奥行き 514mm
質量 69kg
操作子
鍵盤数 88
鍵盤種 GH3 鍵盤象牙調仕上げ
タッチ感度 Yes
ペダル数 3
ハーフペダル Yes
ペダル機能 ダンパー ( ハーフペダル機能付き )、ソステヌート、ソフト
ディスプレイ 7-SegmentLED
パネル言語 英語
本体
鍵盤蓋 スライド式キーカバー
譜面立て Yes
譜面止め Yes
音源/音色
音源方式 AWM ダイナミックステレオサンプリング
ダイナミックステレオ
サンプリング 4
サステインサンプリング Yes
キーオフサンプリング Yes
発音数 128
音色数 14x2
効果
リバーブ 4タイプ
デュアル Yes
スプリット Yes
録音/再生
プリセットソング 50
録音
曲数 3
トラック数 2
容量 フラッシュメモリー（内蔵） ユーザーソング :100KBX3、
外部ソング :447KB
再生データフォーマット SMF(Format0&1)
録音データフォーマット SMF(Format0)
機能
メトロノーム Yes
テンポ Yes
トランスポーズ Yes
チューニング Yes
スケール 7タイプ

7
CLP-340/CLP-340M/CLP-340C
メモリー
フロッピーディスクドライブ
別売フロッピーディスクドライブを [USBTODEVICE] 端子に接続可
内部メモリー 300KB/ 外部ソング 447KB
USB 記憶装置 別売 USB 記憶装置を [USBTODEVICE] 端子に接続可
インターネット
ダイレクト接続
LAN 端子使用、無線 LAN イーサ
ネットコンバーター (LAN 端子使
用 )、USB-LAN アダプター (USB
TODEVICE 端子使用 )
Yes
接続端子
ヘッドフォン x2
MIDI [IN][OUT][THRU]
AUXIN [L/L+R][R]
AUXOUT [L/L+R][R]
USB[TODEVICE] x2
USB[TOHOST] Yes
[LAN] Yes
アンプ /
スピーカー
アンプ出力 40Wx2
スピーカー (16cm+5cm)x2
電源 定格電源 AC100V 50/60Hz
消費電力 50 Ｗ
付属ソフト CD-ROM アクセサリー CD-ROM
付属品
保証書、取扱説明書、アクセサリー CD-ROM インストールガイド、
ピアノで弾く名曲 50 選 ( 楽譜集 )、ヘッドフォン、高低自在椅子、
ユーザー登録のご案内
●別売品
ヘッドフォン HPE-160
 USB-FDD ユニット UD-FD01

8
CLP-340/CLP-340M/CLP-340C
PANEL LAYOUT
■（パネルレイアウト）
PHONES
SPEAKER
NORMAL
OFF
ON
HP. SW
USB TO DEVICE
SELECT
USB
TO DEVICE TO HOST MIDI
IN OUT THRU
AUX IN
L/L+R
R
L/L+R
R
AUX OUT
Front
Shows the jacks as seen when viewed from below the
instrument.
Shows the jacks as seen when viewed
from below the instrument.
Front
4
2*-   



/








)016 
（このイラストは下から見たイラストです。）
（このイラストは下から見たイラストです。）

9
CLP-340/CLP-340M/CLP-340C

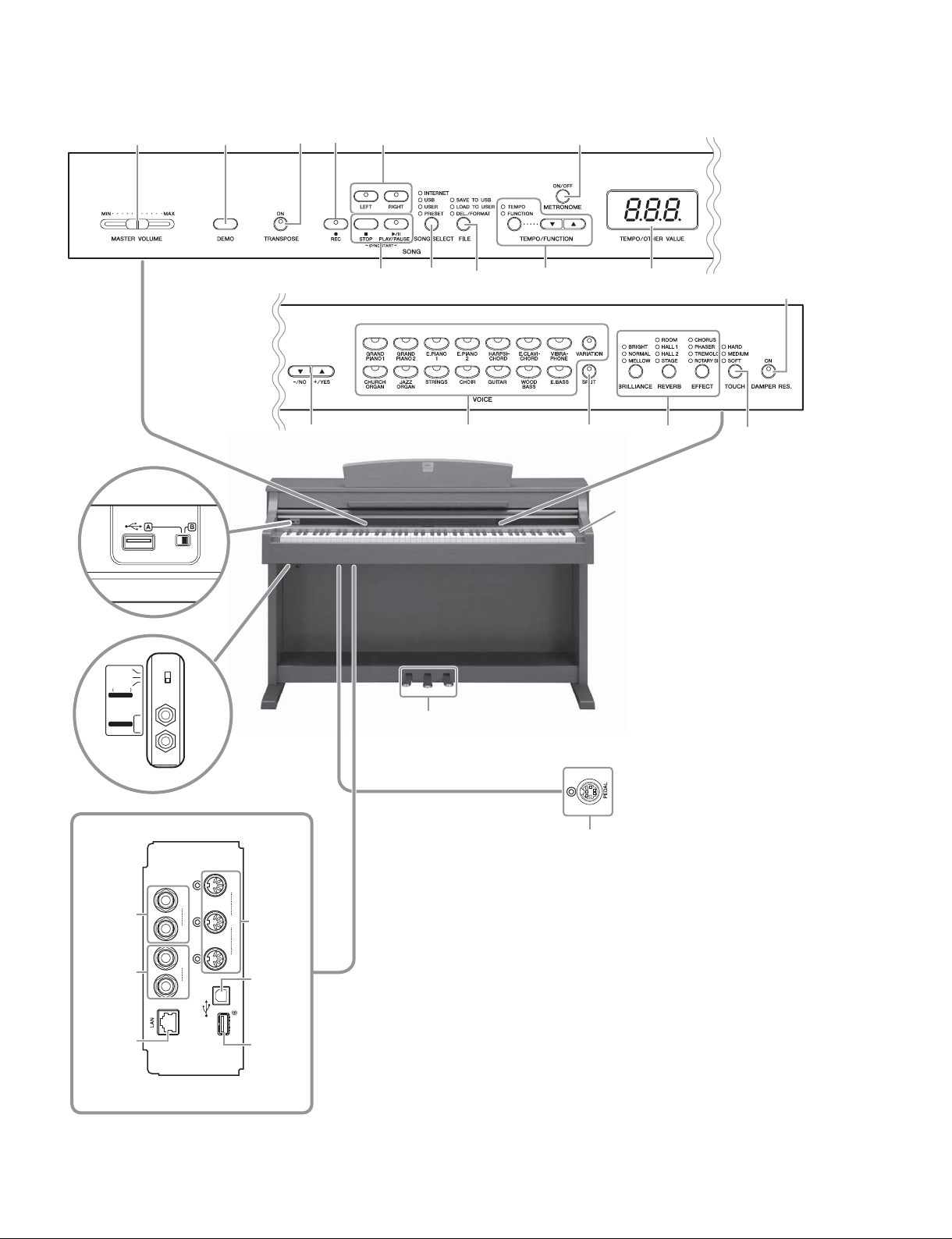

q[POWER] switch
w[MASTER VOLUME] slider
e[DEMO] button
r[TRANSPOSE] button
t[REC] button
y[RIGHT], [LEFT] buttons
u[PLAY/PAUSE], [STOP] buttons
i[SONG SELECT] button
o[FILE] button
!0 [TEMPO/FUNCTION] button
!1 [METRONOME] buttons
!2 Display
!3 [–/NO], [+/YES] buttons
!4 Voice group buttons
!5 [SPLIT] button
!6 [BRILLIANCE], [REVERB], [EFFECT] buttons
!7 [TOUCH] button
!8 [DAMPER RES.] button
!9 USB [TO DEVICE] terminals
@0 AUX OUT [L/L+R] [R] jacks
@1 AUX IN [L/L+R] [R] jacks
@2 USB [TO HOST] terminal
@3 MIDI [IN] [OUT] [THRU] terminals
@4 [PHONES] jacks, [SPEAKER] switch
@5 PEDALS
@6 [LAN] jack
@7 [PEDAL] jack
q [POWER]スイッチ
w [MASTERVOLUME]スライダー
e [DEMO]ボタン
r [TRANSPOSE]ボタン
t [REC]ボタン
y [RIGHT]、[LEFT]ボタン
u [PLAY/PAUSE]、[STOP]ボタン
i [SONGSELECT]ボタン
o [FILE]ボタン
!0 [TEMPO/FUNCTION]ボタン
!1 [METRONOME]ボタン
!2画面
!3 [ − /NO]、[ ＋ /YES]ボタン
!4 音色ボタン
!5 [SPLIT]ボタン
!6 [BRILLIANCE]、[REVERB]、[EFFECT]ボタン
!7 [TOUCH]ボタン
!8 [DAMPERRES.]ボタン
!9 USB[TODEVICE]端子
@0 AUXOUT[L/L+R][R]端子
@1 AUXIN[L/L+R][R]端子
@2 USB[TOHOST]端子
@3 MIDI[IN][OUT][THRU]端子
@4 [PHONES]端子、[SPEAKER] スイッチ
@5 ペダル
@6 [LAN]端子
@7 [PEDAL]端子

10
CLP-340/CLP-340M/CLP-340C

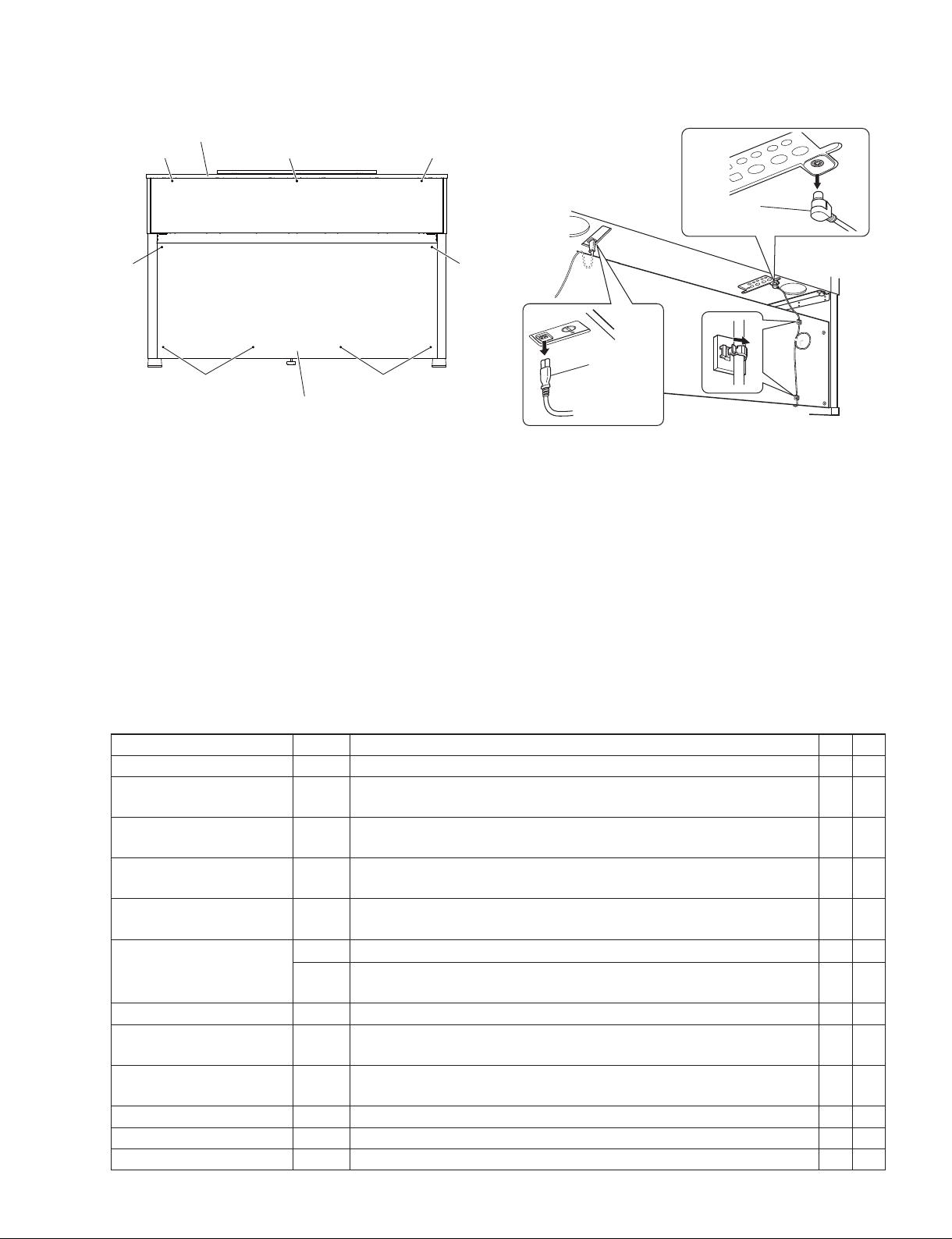

Fig.1（図 1）

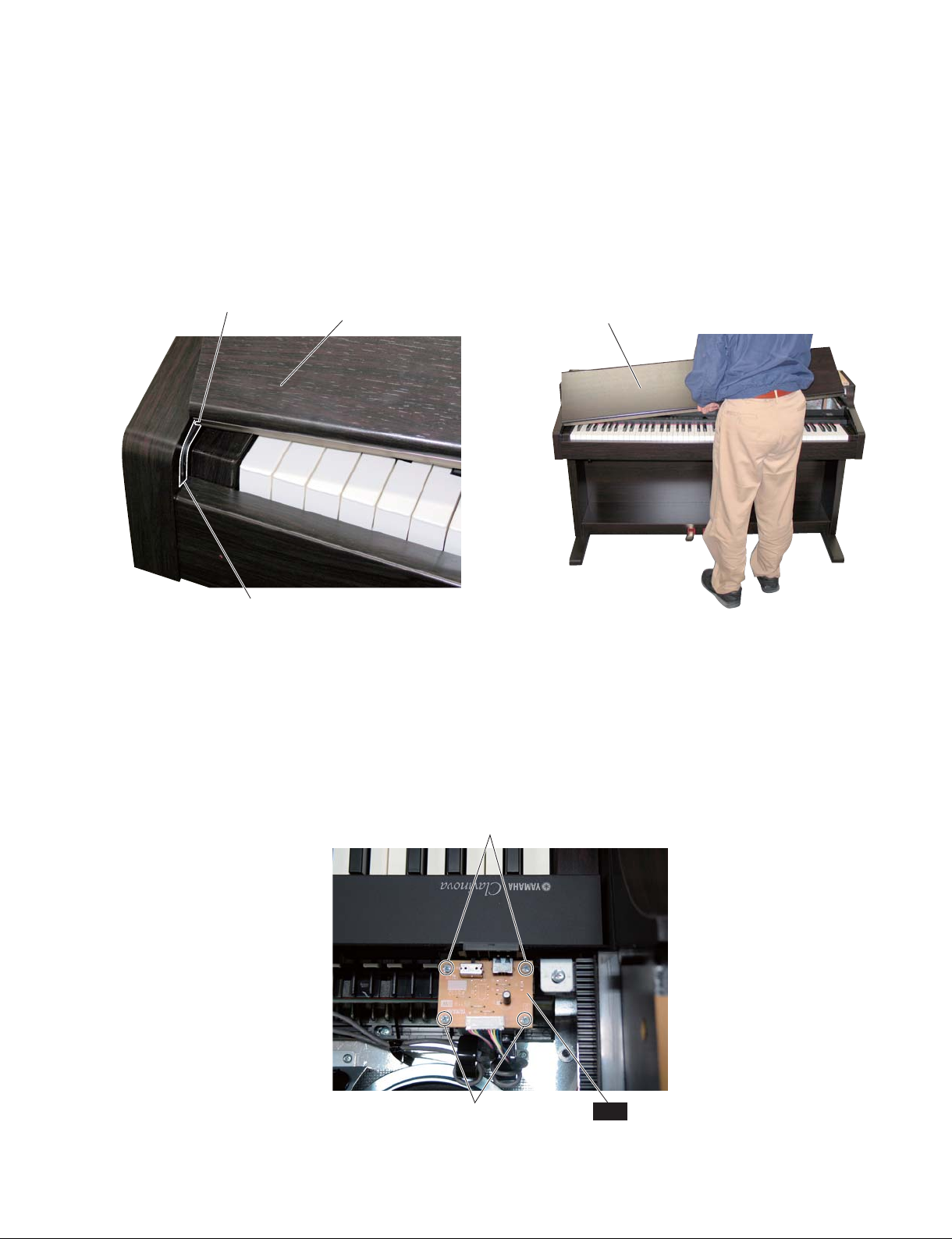

1. Headphone Hanger
(Time required : About 1 minute)
Remove the two (2) screws marked [8b]. The
headphone hanger can then be removed. (Fig. 1)
2. Music Rest Assembly
(Time required : About 2 minute
)

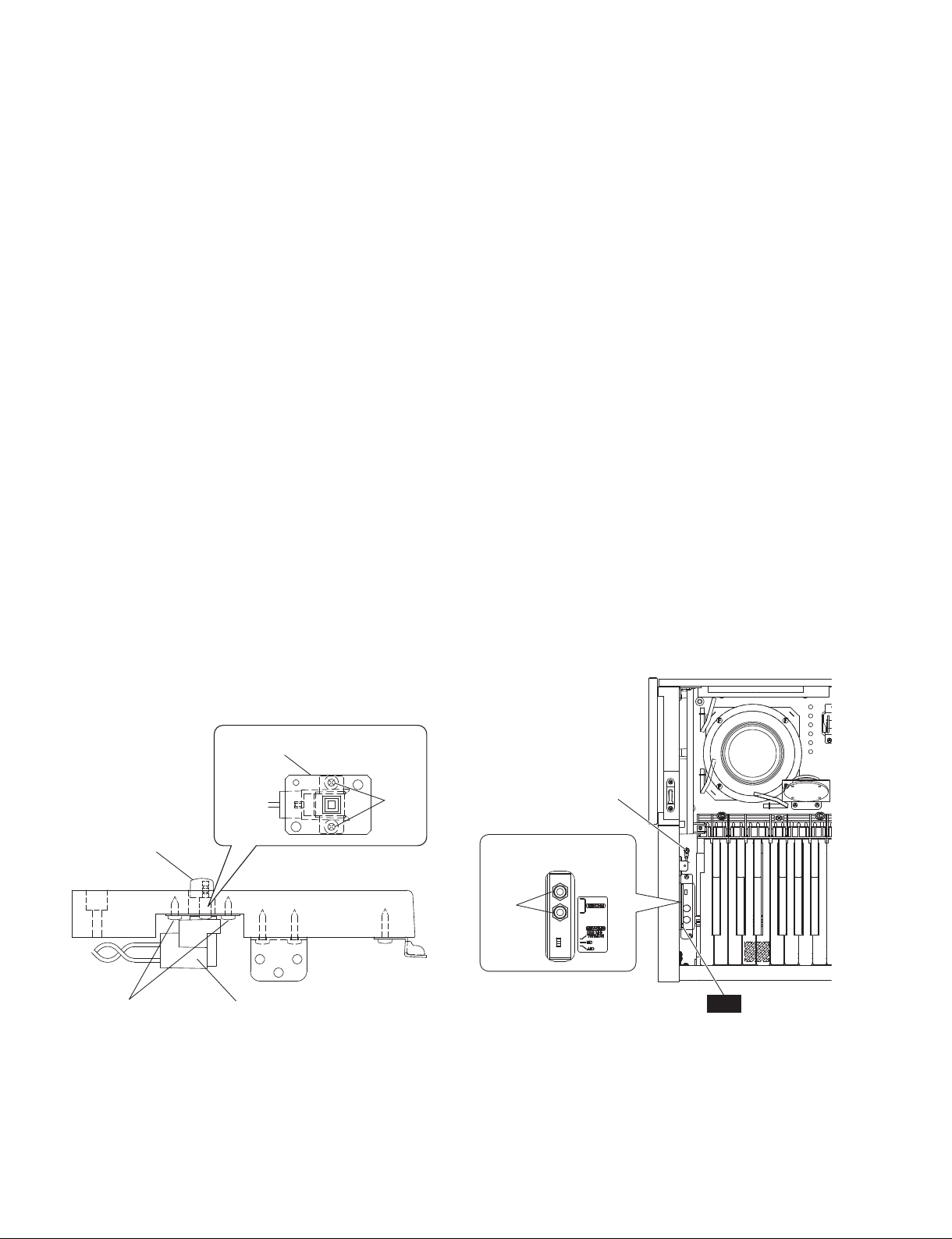

2-1 Remove the six (6) screws marked [13] and loosen
the two (2) screws marked [4A]. (Photo 1)
2-2 Slide the music rest assembly forward, and it can then
be removed by lifting up.
DISASSEMBLY PROCEDURE
■（分解手順）
1. ヘッドホンハンガー（所要時間：約 1 分）
[8b]のネジ2本を外し、ヘッドホンハンガーを外します。
（図 1）
2. 譜面板 Assy
（所要時間：約 2 分）
2-1 [13] のネジ 6 本を外し、[4A] のネジ 2 本を緩めます。
（写真 1）
2-2 譜面板 Assy を前方へスライドした後、持ち上げて外
します。
Caution:
1. Be sure to attach the removed filament tape just as it
was before removal.
2. You may find a floppy disk drive installed on the left
underside of the CLP-340.
When removing the jack assembly, disconnect the
USB cable in advance.
When removing the front rail assembly or main unit,
remove the floppy disk drive in advance.
注意事項
1. フィラメントテープは、取り外す前と同じように取り付けてく
ださい。
2. 本体底面の左側にフロッピーディスクドライブが取り付けら
れている場 合 があります。
ジャックAssyを外すときは、先にUSBケーブルを外して
ください。
口棒Assyまたはメインユニットを外すときは、先にフロッ
ピーディスクドライブを外してください。

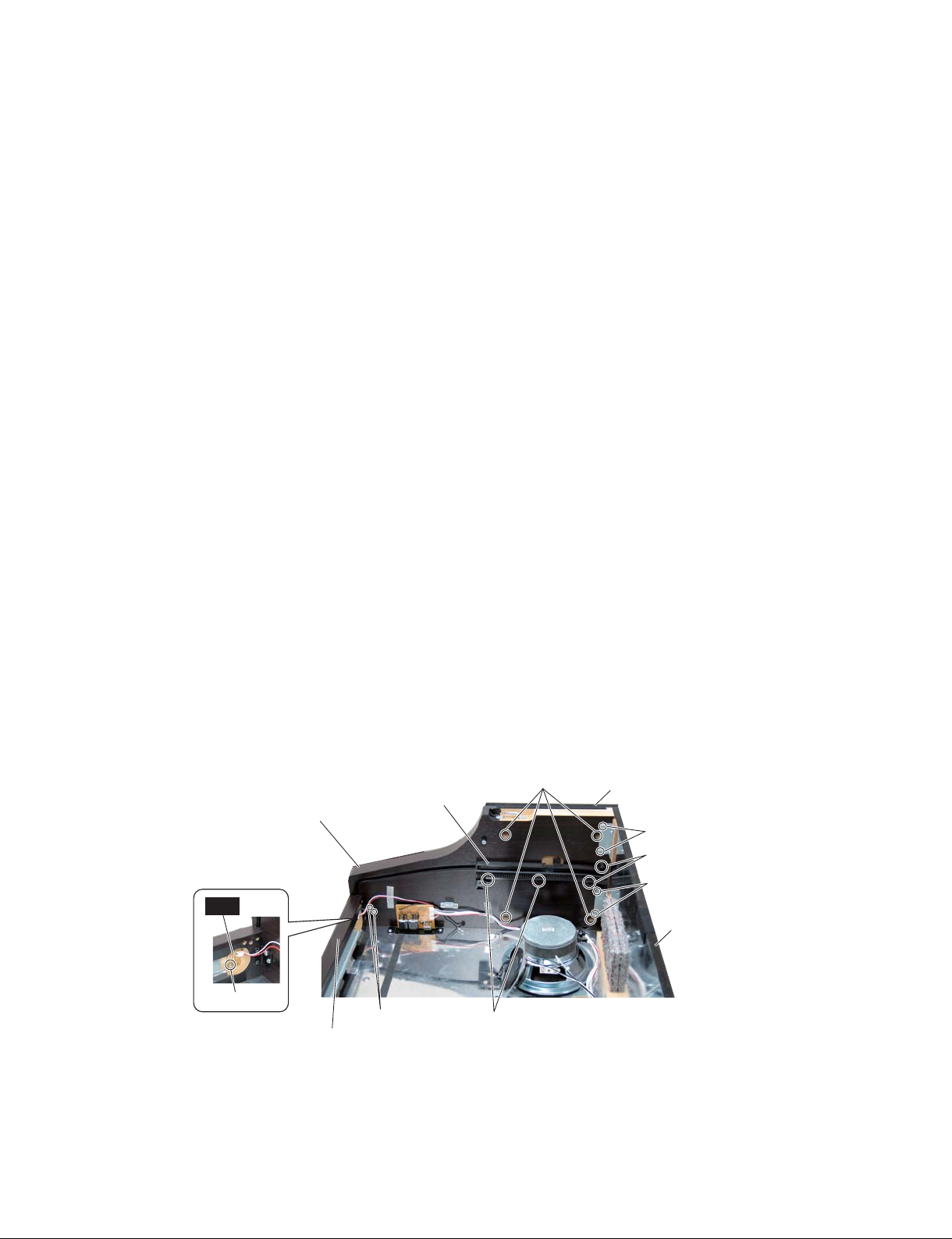

3. Top Board Assembly
(Time required : About 1 minute)
3-1 Close the key cover.
3-2 Remove the three (3) screws marked [S10]. (Fig. 2)
3-3 Slide the top board assembly forward, and it can then
be removed by lifting up.

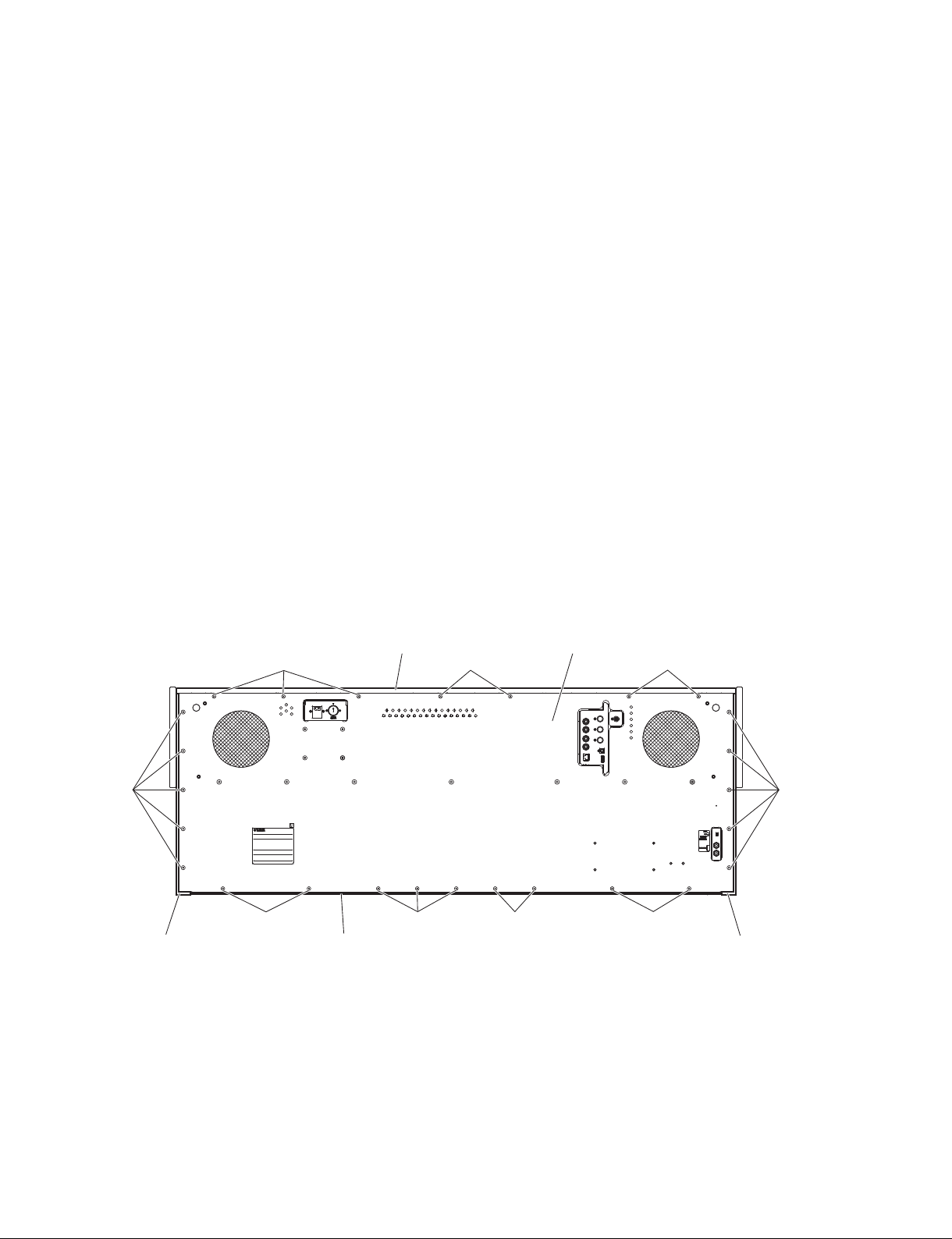

4. Rear Panel Assembly
(Time required : About 1 minute)
4-1 Disconnect the AC cord and the PK cable. (Fig. 3)
4-2 Remove the four (4) screws marked [6a] and the two
(2) screws marked [6c]. The rear panel assembly can
then be removed. (Fig. 2)
3. 屋根 Assy
（所要時間：約 1 分）
3-1 スライド蓋を閉じておきます。
3-2 [S10] のネジ 3 本を外します。（図 2）
3-3 屋根 Assyを前方へスライドした後、持ち上げて外し
ます。
4. 裏板 Assy
（所要時間：約 1 分）
4-1 電源コードと PK ケーブルを外します。（図 3）
4-2 [6a] のネジ 4 本と [6c] のネジ 2 本を外して、裏 板
Assyを外します。（図 2）
PHONES
HEADPHONE HANGER
(ヘッドホンハンガー)
[8b]
[8b]: TRUSS HEAD SCREW (小ネジ＋TRUS)
4.0X10 MFZN2B3 (WF00080R)
TOP BOARD ASSEMBLY (屋根Ass'y)
[4A]: STRAP SCREW (ショルダースクリュー)
(WF85670R)
[13]: BIND HEAD TAPPING SCREW-1 (TP＃1＋BIND)
3.0X12 MFZN2B3 (WE98560R)
MUSIC REST ASSEMBLY
(譜面板Ass'y)
[4A]
[4A]
[13]
[13]
[13]
Photo1（写真 1）

11
CLP-340/CLP-340M/CLP-340C
[6a]: TRUSS HEAD TAPPING SCREW-1 (TP＃1＋TRUS)
4.0X20 MFZN2B3 (WE96530R)
[6c]: TRUSS HEAD SCREW (小ネジ＋TRUS)
4.0X12 MFZN2B3 (WE99770R)
[S10]: TRUSS HEAD SCREW (小ネジ＋TRUS)
4.0X16 MFZN2B3 (WE97760R)
<Rear view>
TOP BOARD ASSEMBLY(屋根Ass'y)
REAR PANEL ASSEMBLY(裏板Ass'y)
[6a]
[6c][6c]
[S10] [S10] [S10]
[6a]
PEDAL
PKCABLE
(PKケーブル)
AC CORD
(電源コード)
Fig.2（図 2）
Fig.3（図 3）
5. Circuit Boards and Assembles
(Main Unit Section)
(Time required: About 2 minutes each)
5-1 Remove the top board assembly. (See procedure 3)
5-2 Each circuit board and assembly can be removed by
removing its fixing screws as listed below.
5. 基板とアッセンブリ（メインユニット部）
（所要時間：各約 2 分）
5-1 屋根 Assyを外します。（3 項参照）
5-2 次のネジを外すことにより、基板・アッセンブリを外す
ことができます。
Circuit board and Assembly Ref. No. Screw QTY Fig.
DM S08A BINDHEADTAPPINGSCREW-B（Bタイト＋BIND）3.0X8MFZN2W3(WE774300) 6 4
MACOVERASSEMBLY（MA
カバー Assy）（Umodelonly） 106A BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X12MFZN2W3(WE97090R) 2 4
MA80SASSEMBLY
（MA80SAssy） S01A
BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 24
FUCOVER（FU カバー）
（Umodelonly） 106B BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X12MFZN2W3(WE97090R) 2 4
FU80ASSEMBLY
（FU80Assy） S01B BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 2 4
POWERTRANSFORMER
（電源トランス）
103 BINDHEADSCREW（小ネジ＋ BIND）4.0X14MFZN2W3(WE96870R) 4 4
112 FLATWASHER（平座みがき丸）4.0X12X1.0MFZN2W3(WF57880R)
（Umodelonly） 44
NET1 S02 BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X20MFZN2W3(WE97150R) 4 4
JACKASSEMBLY
（ジャック Assy） S01C BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 4 4
PKCONNECTOR
（PK コネクタ） S01D
BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 24
PJK 35c BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300) 2 4
SPASSEMBLYL（SPAssyL） S01E BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 2 4
TWEETERL（ツィーター L） 37cA
BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）4.0X10MFZN2B3(WE97230R) 44

12
CLP-340/CLP-340M/CLP-340C

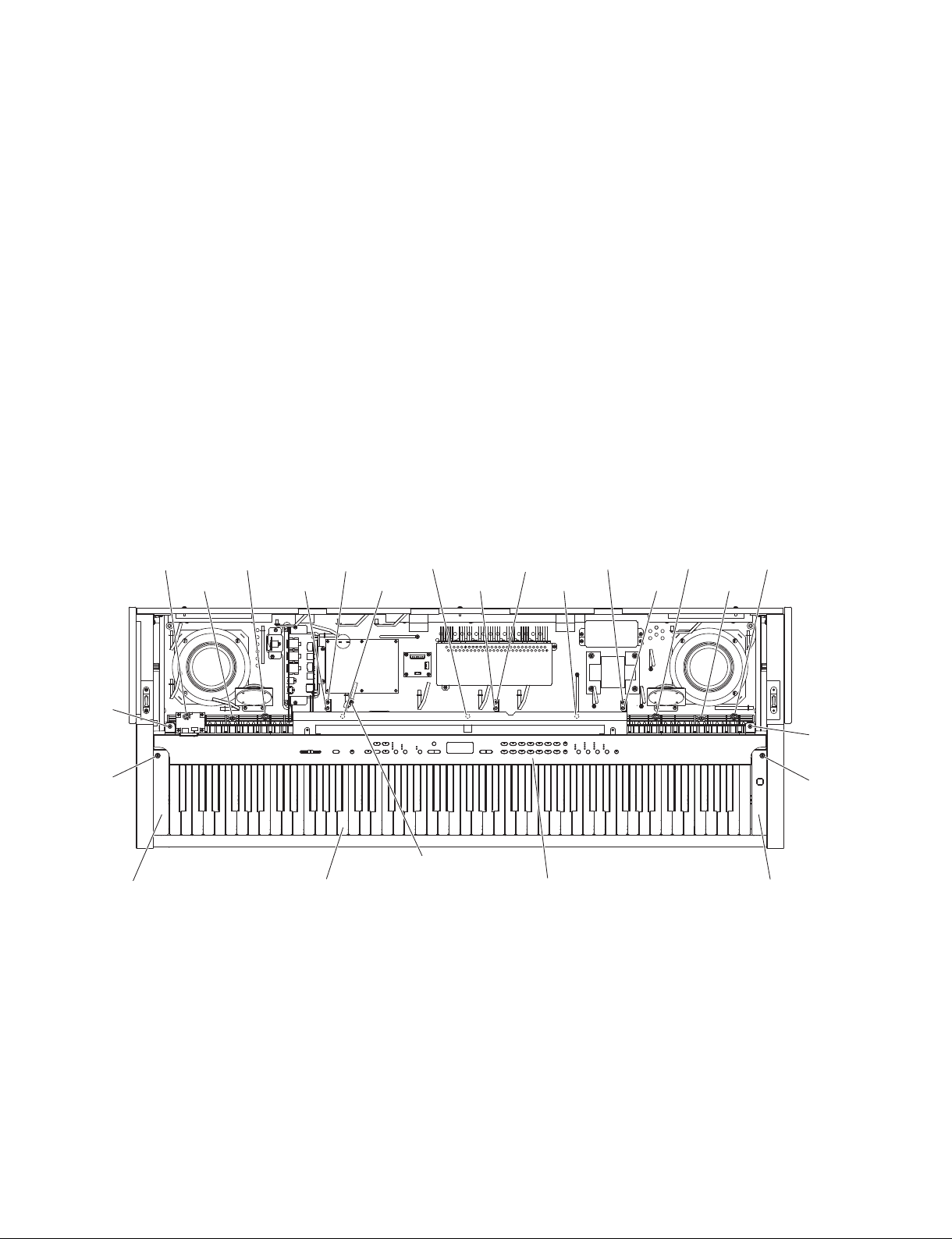

Fig.4（図 4）
* DM circuit board has internal DIP switches for switching
the model (SW1) and for switching the display in
Japanese or in English (SW3).
※ DMシート内には、機種切替え用（SW1）と、日本語と英語の
表示切替え用（SW3）のディップスイッチがあります。
ON OFF
SW1 CLP-340 (CLP-370)
SW3 Japanese English
Circuit board and Assembly Ref. No. Screw QTY Fig.
SPASSEMBLYR（SPAssyR） S01F BINDHEADTAPPINGSCREW-1（TP＃1＋BIND）3.5X11MFZN2W3(WF831100) 2 4
TWEETERR（ツィーター R） 37cB
BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）4.0X10MFZN2B3(WE97230R) 44
WOOFERL（ウーファー L） 53A
TRUSSHEADTAPPINGSCREW-1（TP＃1＋TRUS）4.0X23MFZN2W3(WF746300) 44
WOOFERR（ウーファー R） 53B
TRUSSHEADTAPPINGSCREW-1（TP＃1＋TRUS）4.0X23MFZN2W3(WF746300) 44
SW3SW1
ON
ON OFFOFF ONON OFFOFF
DM
NET1
<Top view>
WOOFER L
(ウーファーL)
JACK ASSEMBLY
(ジャックAss'y)
DIP switches
(DIPスイッチ)
MA80S ASSEMBLY
(MA80S Ass'y)
FU COVER
(FUカバー)
(U model only)
FU80 ASSEMBLY
(FU80 Ass'y)
WOOFER R
(ウーファーR)
[53A] x 4
[S01D]
[35c]
[S01D]
[S01C] [S01A] [S01A] [S01B] [53B] x 4
[S01B]
[S02] x 4
[S01C] [S08A] x 6
[106A](U model only)
[106B]
(U model only)[106B]
(U model only)
MA COVER ASSEMBLY
(MAカバーAss'y)(U model only)
POWER TRANSFORMER
(電源トランス)
TWEETER R
(ツィーターR)
TWEETER L
(ツィーターL)
SP ASSEMBLY L
(SPAss'yL)
SP ASSEMBLY R
(SPAss'yR)
[37cA] x 4 [37cB] x 4[S01E] [103] x 4 [S01F][106A]
(U model only)
[112] x 4
(U model only)
PK CONNECTOR
(PKコネクタ)
PJK

13
CLP-340/CLP-340M/CLP-340C
13
6. MA80S Circuit Board
(Time required : About 3 minutes)
6-1 Remove the top board assembly. (See procedure 3)
6-2 Remove the MA cover assembly. (See procedure 5)
(U model only)
6-3 Remove the MA80S assembly. (See procedure 5)
6-4 Remove the five (5) screws marked [1A], the three (3)
screws marked [2A] and the screw marked [3A]. The
MA80S circuit board can then be removed. (Fig. 5)
7. FU80 Circuit Board
(Time required : About 3 minutes)
7-1 Remove the top board assembly. (See procedure 3)
7-2 Remove the FU cover. (See procedure 5)
(U model only)
7-3 Remove the FU80 assembly. (See procedure 5)
7-4 Remove the two (2) screws marked [4A] and the two
(2) hexagonal nuts marked [5A]. (Fig. 6)
(Y model only)
7-5 Remove the two (2) screws marked [1B] and the two
(2) screws marked [6A]. The FU80 circuit board can
then be removed. (Fig. 6)
6. MA80S シート（所要時間：約 3 分）
6-1 屋根 Assyを外します。（3 項参照）
6-2 MA カバー Assyを外します。（5 項参照）
（Uモデルのみ）
6-3 MA80SAssyを外します。（5 項参照）
6-4 [1A] のネジ 5 本と[2A] のネジ 3 本、[3A] のネジ 1
本を外して、MA80S シートを外します。（図 5）
7. FU80 シート
（所要時間：約 3 分）
7-1 屋根 Assyを外します。（3 項参照）
7-2 FU カバーを外します。（5 項参照）（U モデルのみ）
7-3 FU80Assyを外します。（5 項参照）
7-4 [4A] のネジ 2 本と[5A] の六角フランジナット2 個を
外します。（図 6）（Y モデルのみ）
7-5 [1B] のネジ 2 本と[6A] のネジ 2 本を外して、FU80シー
トを外します。（図 6）
[1A]
MA80S
[1A]
[2A]
[2A]
[3A]
[1A]
[1A]: BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）
 4.0X8MFZN2W3(WE97460R)
[2A]: BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）
 3.0X10MFZN2W3(WE774200)
[3A]: BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）
 3.0X16MFZN2W3(WE97340R)
Fig.5（図 5）
● MA80S ASSEMBLY (MA80SAssy)
[5A]
(Y model only)
LFU80 ASSEMBLY (FU80Assy)
FU80
[1B]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X8 MFZN2B3 (WE774400)
[6A]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X12 MFZN2W3 (WE98740R)
Y model only
[4A]: BIND HEAD SCREW (小ネジ＋BIND)
3.0X10 MFZN2B3 (WF304400)
[5A]: HEXAGONAL NUT (六角フランジナット)
M3 MFZN2W3 (WF55980R)
[6A] [6A]
[1B]
[4A]
(Y model only)
Fig.6（図 6）

14
CLP-340/CLP-340M/CLP-340C
8. AJACK シート、DJACK シート
（所要時間：各約 3 分）
8-1 屋根 Assyを外します。（3 項参照）
8-2 ジャックAssyを外します。（5 項参照）
8-3 AJACK シート
[5B]のワッシャー4個と[6B]の特殊六角ナット4個、
[7A] のネジ 2 本を外して、A JACK シートを外します。
（図 7）
8-4 DJACK シート
 [4B]のネジ3本と[7B]のネジ2本、[8A]のネジ1
本を外して、DJACK シートを外します。（図 7）

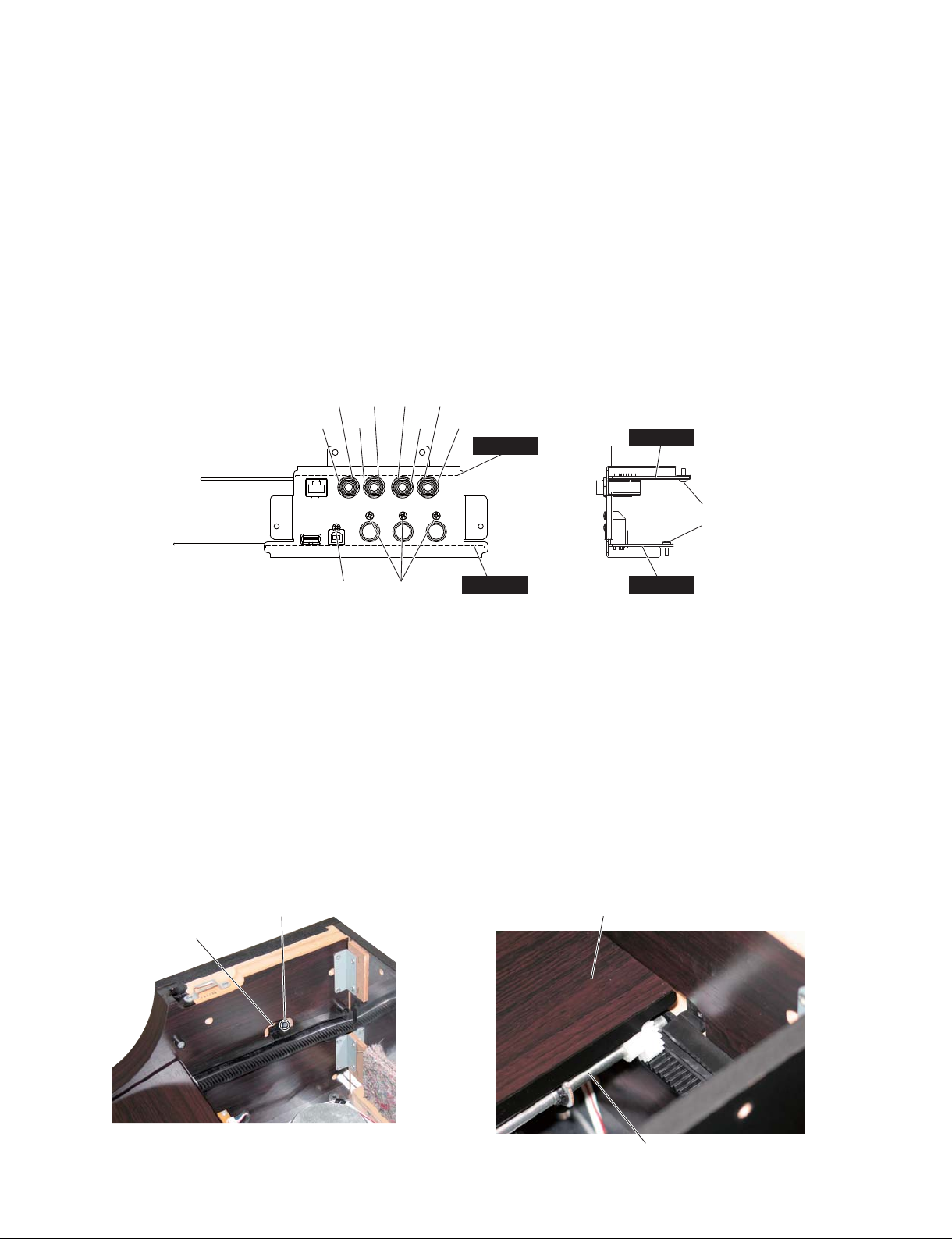

8. AJACK Circuit Board, DJACK Circuit Board
(Time required : About 3 minutes each)
8-1 Remove the top board assembly. (See procedure 3)
8-2 Remove the jack assembly. (See procedure 5)
8-3 AJACK Circuit Board
Remove the four (4) washers marked [5B], the four (4)
hexagonal nuts marked [6B] and the two (2) screws
marked [7A]. The AJACK circuit board can then be
removed. (Fig. 7)
8-4 DJACK Circuit Board
Remove the three (3) screws marked [4B], the two (2)
screws marked [7B] and the screw marked [8A]. The
DJACK circuit board can then be removed. (Fig. 7)
AJACK
DJACK
AJACK
[4B]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)3.0X8 MFZN2B3 (WE774400)
[5B]: WASHER (ワッシャー)(VJ86940R)
[6B]: HEXAGONAL NUT (特殊六角ナット)M12X14X2 P=1.0 (WF55990R)
[7A], [7B]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)3.0X8 MFZN2W3 (WE774300)
[8A]: BIND HEAD SCREW (小ネジ＋BIND)3.0X10 MFZN2B3 (WF304400)
LJACK ASSEMBLY (ジャックAss’y)
[4B][8A]
[6B]
[5B] [5B] [5B]
[7A] x 2
[7B] x 2
[6B] [6B] [6B]
[5B]
DJACK
Fig.7（図 7）
9. スライド蓋 Assy（所要時間：約 1 分）
9-1 スライド蓋を閉じます。
9-2 屋根 Assyを外します。（3 項参照）
9-3 [S08B] のネジ 1 本を外して、ラックカバー（L）を外
します。（写真 2）
※ ラックカバー(R)も同様に外します。
9. Key Cover Assembly
(Time required: About 1 minute)
9-1 Close the key cover.
9-2 Remove the top board assembly. (See procedure 3)
9-3 Remove the screw marked [S08B]. The rack cover L
can then be removed. (Photo 2)
* The rack cover R can then be removed in the same
manner.
Photo2（写真 2） Photo3（写真 3）
KEY COVER ROD (連動棒)
KEY COVER ASSEMBLY (スライド蓋Ass'y)
[S08B]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X8 MFZN2W3 (WE774300)
RACK COVER L
(ラックカバー(L))
[S08B]

15
CLP-340/CLP-340M/CLP-340C
KEY COVER ASSEMBLY
(スライド蓋Ass'y)
Photo4（写真 4） Photo5（写真 5）
9-4 連動棒をラックの抜き口に合わせて、スライド蓋後部
を上に持ち上げます。（写真 3）
9-5 スライド蓋 Assy を少し斜 めにして、ガイドピンをガイ
ドレールより外します。（写真 4、5）
※ 腕木に傷をつけないように注意して取り外します。
※ 組み付けのときには、ガイドレールの周囲にマスキングテー
プを張り、傷がつかないようにします。
9-4 Set the left end of the rod at the slits of the guide and
then lift the rear key cover assembly. (Photo 3)
9-5 Lean slightly the key cover assembly so that the guide
pin can be removed from the guide rail. (Photo 4, 5)
* When removing, be sure not to nake scratches on the
side cover.
* When reinstalling the key cover assembly, apply a
masking shield tape around the guide rail to prevent
from making scratches on the assembly.
[50A]
[50A]
SW
[50A]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X8 MFZN2W3 (WE774300)
Photo6（写真 6）
KEY COVER ASSEMBLY
(スライド蓋Ass'y)
GUIDE RAIL (ガイドレール)
GUIDE PIN
(ガイドピン)
10. SW Circuit Board
(Time required: About 2 minutes)
10-1 Remove the top board assembly. (See procedure 3)
10-2 Remove the key cover assembly. (See procedure 9)
10-3 Remove the four (4) screws marked [50A]. The SW
ciruit board can then be removed. (Photo 6)
10. SW シート（所要時間：約 2 分）
10-1 屋根 Assyを外します。（3 項参照）
10-2 スライド蓋 Assyを外します。（9 項参照）
10 -3 [5 0A] のネジ 4 本を外して、SW シートを外します。
（写真6）

16
CLP-340/CLP-340M/CLP-340C
<Top view>
[23]: FLAT WASHER (平座小型丸)4.0X8X0.8 MFZN2W3 (WF57860R)
[S01G]: BIND HEAD TAPPING SCREW-1(TP＃1＋BIND)3.5X11 MFZN2W3 (WF831100)
[S05]: BIND HEAD TAPPING SCREW-1(TP＃1＋BIND)4.0X14 MFZN2W3 (WE97190R)
[S06]: PAN HEAD SCREW (小ネジ＋PAN)5.0X25 MFZN2W3 SW (WF00150R)
[S13]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)4.0X10 MFZN2W3 (WE97450R)
[S14]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)4.0X20 MFZN2B3 (WE96210R)
CONTROL PANEL ASSEMBLY
(パネルAss'y)
KEY BLOCK ASSEMBLY L
(拍子木Ass'y(L))
KEY BLOCK ASSEMBLY R
(拍子木Ass'y(R))
KEYBOARD ASSEMBLY
(GH3鍵盤)
[S06][S06][S06][S06][S06]
[S01G][S01G]
[S01G][S01G]
[S01G]
[S01G]
[S01G]
[S05][S06][S06][S05]
[S13]
[S14]
[23]
[S13]
[S14]
[23]
11. Control Panel Assembly
(Time required: About 3 minutes)
11-1 Remove the top board assembly. (See procedure 3)
11-2 Remove the key cover assembly. (See procedure 9)
11-3 Remove the seven (7) screws marked [S01G] and
the two (2) screws marked [S13]. The control panel
assembly can then be removed. (Fig. 8)
12. Key Block Assembly (L, R)
(Time required: About 3 minutes each)
12-1 Remove the top board assembly. (See procedure 3)
12-2 Remove the key cover assembly. (See procedure 9)
12-3 Remove the control panel assembly.
(See procedure 11)
12-4 Remove the screw marked [S14] and the flat washer
marked [23]. The key block assembly L can then be
removed. (Fig. 8)
* The left and right key block assembly can then be
removed in the same manner.
11. パネル Assy（所要時間：約 3 分）
11-1 屋根 Assyを外します。（3 項参照）
11-2 スライド蓋 Assyを外します。（9 項参照）
11-3 [S01G] のネジ 7 本と [S13] のネジ 2 本を外して、パ
ネル Assyを外します。（図 8）
12. 拍子木 Assy（L・R）（所要時間：各約 3 分）
12-1 屋根 Assyを外します。（3 項参照）
12-2 スライド蓋 Assyを外します。（9 項参照）
12-3 パネル Assyを外します。（11 項参照）
12-4 [S14] のネジ 1 本と[23] の平座小型丸 1 個を外して、
拍子木 Assy（L）を外します。（図 8）
※ 拍子木Assy（R）も同様に外すことができます。
Fig.8（図 8）

17
CLP-340/CLP-340M/CLP-340C
13. GH3 鍵盤（所要時間：約 5 分）
13-1 屋根 Assyを外します。（3 項参照）
13-2 スライド蓋 Assyを外します。（9 項参照）
13-3 パネル Assyを外します。（11 項参照）
13-4 拍子木 Assy（L・R）を外します。（12 項参照）
13-5 [S05] のネジ 2 本と [S06] のネジ 7 本を外して、GH3
鍵盤を外します。（図 8）
14. 基板とアッセンブリ（パネル Assy部）
（所要時間：各約 5 分）
14-1 屋根 Assyを外します。（3 項参照）
14-2 スライド蓋 Assyを外します。（9 項参照）
14-3 パネル Assyを外します。（11 項参照）
14 - 4 次のネジを外すことにより、基 板・アッセンブリを外す
ことができます。

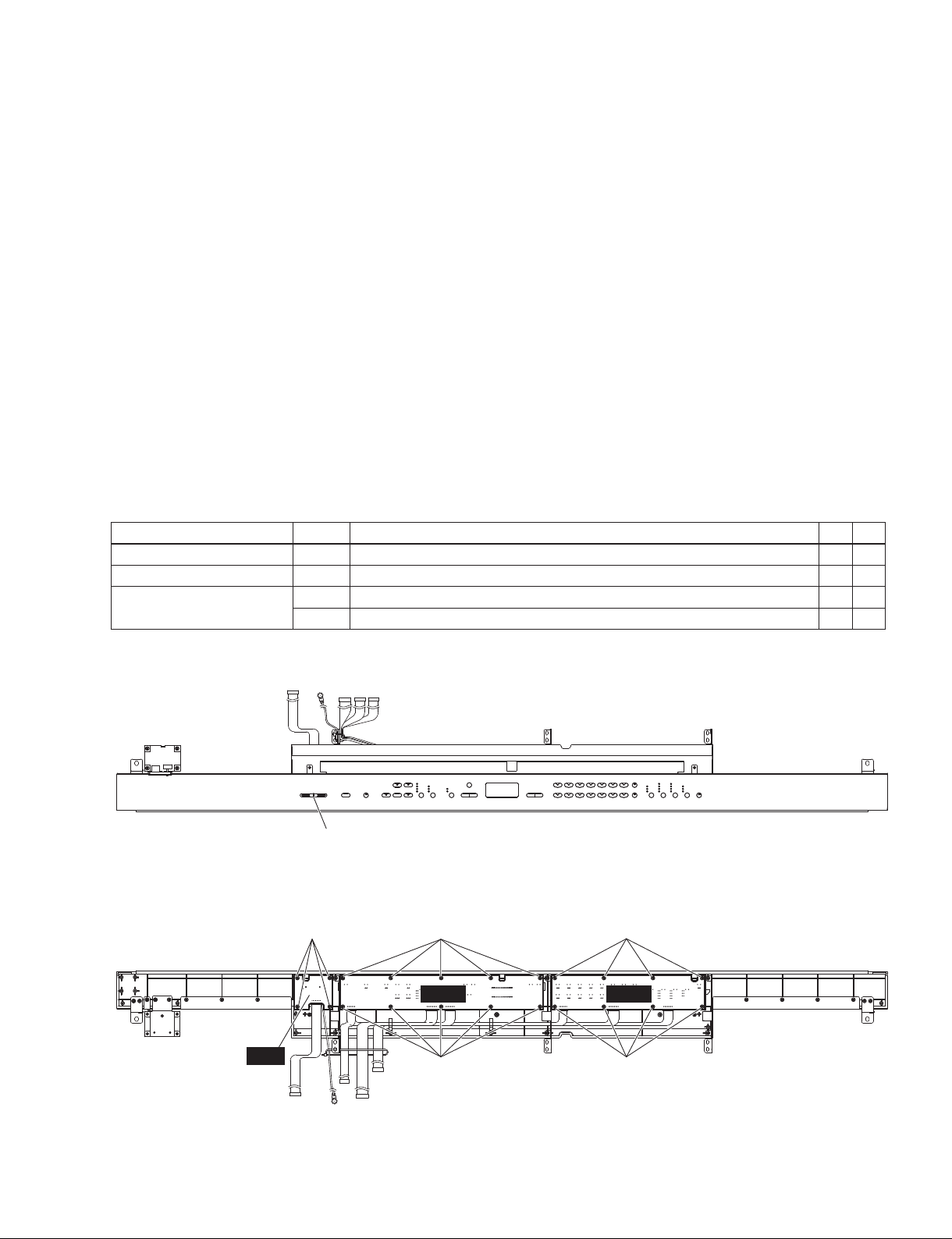

<Top view>
<Bottom view>
SLIDE KNOB (スライドツマミ)
PNRPNL
MV
[50B][50D]
[50B]
[50C]
[50C]
Fig.9（図 9）
13. Keyboard Assembly
(Time required: About 5 minutes)
13-1 Remove the top board assembly. (See procedure 3)
13-2 Remove the key cover assembly. (See procedure 9)
13-3 Remove the control panel assembly.
(See procedure 11)
13-4 Remove the key block assembly L and R.
(See procedure 12)
13-5 Remove the two (2) screws marked [S05] and the
seven (7) screws marked [S06]. The keyboard
assembly can then be removed. (Fig. 8)
14. Circuit Boards & Assemblies (Control
Panel Assembly Section)
(Time required: About 5 minutes each)
14-1 Remove the top board assembly. (See procedure 3)
14-2 Remove the key cover assembly. (See procedure 9)
14-3 Remove the control panel assembly.
(See procedure 11)
14-4 Each circuit board and assembly can be removed by
removing its fixing screws as listed below.
Circuit board and Assembly Ref. No. Screw QTY Fig.
PNL 50B BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300) 10 9
PNR 50C
BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300) 89
MV
SLIDEKNOB（スライドツマミ） 19
50D
BINDHEADTAPPINGSCREW-B（B タイト＋ BIND）3.0X8MFZN2W3(WE774300) 49

18
CLP-340/CLP-340M/CLP-340C
15. PSW 束線（所要時間：約 4 分）
15-1 屋根 Assyを外します。（3 項参照）
15-2 スライド蓋 Assyを外します。（9 項参照）
15-3 パネル Assyを外します。（11 項参照）
15-4 拍子木 Assy（R）を外します。（12 項参照）
15-5 プッシュツマミと [6C] のネジ 2 本を外して、PSW 束
線を外します。（図 10）
15-6 [5C] のネジ 2 本を外して、アングル PSWと PSW 束
線を分離します。（図 10）
16. HP シート（所要時間：約 4 分）
16-1 屋根 Assyを外します。（3 項参照）
16-2 スライド蓋 Assyを外します。（9 項参照）
16-3 パネル Assyを外します。（11 項参照）
16-4 拍子木 Assy（L）を外します。（12 項参照）
16-5 [3B]の特殊ナット2個と棚板の[S01H]のネジ1本を
外して、HP シートを外します。（図 11）
15. Power Switch Assembly
(Time required: About 4 minutes)
15-1 Remove the top board assembly. (See procedure 3)
15-2 Remove the key cover assembly. (See procedure 9)
15-3 Remove the control panel assembly.
(See procedure 11)
15-4 Remove the key block assembly R.
(See procedure 12)
15-5 Remove the two (2) screws marked [6C], and pull out
the push knob afterwards. The power switch assembly
can then be removed from the key block assembly R.
(Fig. 10)
15-6 Remove the two (2) screws marked [5C] and separate
the angle PSW and the power switch assembly.
(Fig. 10)
16. HP Circuit Board
(Time required: About 4 minutes)
16-1 Remove the top board assembly. (See procedure 3)
16-2 Remove the key cover assembly. (See procedure 9)
16-3 Remove the control panel assembly.
(See procedure 11)
16-4 Remove the key block assembly L.
(See procedure 12)
16-5 Remove the two (2) hexagonal nuts marked [3B] and
the screw marked [S01H] on the keybed. The HP
circuit board can then be removed. (Fig. 11)
[6C]
[5C]
[5C]: BIND HEAD TAPPING SCREW-B (Bタイト＋BIND)
3.0X6 MFZN2W3 (WE936300)
[6C]: BIND HEAD TAPPING SCREW-1 (TP＃1＋BIND)
3.5X10 MFZN2W3 (WE97080R)
POWER SWITCH ASSEMBLY (PSW束線)
PUSH KNOB
(プッシュツマミ)
ANGLE PSW (アングルPSW）
LKEY BLOCK ASSEMBLY R (拍子木Ass’y(R))
[S01H]
<Bottom view>
[3B]: HEXAGONAL NUT（特殊ナット）
M12X14X2 P=1.0 (WF55990R)
[S01H]: BIND HEAD TAPPING SCREW-1（TP＃1＋BIND）
3.5X11 MFZN2W3 (WF831100)
[3B]
HP
Fig.10（図 10） Fig.11（図 11）

19
CLP-340/CLP-340M/CLP-340C
17. ラック Assy（L・R）（所要時間：各約 4 分）
17-1 屋根 Assyを外します。（3 項参照）
17-2 スライド蓋 Assyを外します。（9 項参照）
17-3 パネル Assyを外します。（11 項参照）
17-4 [6D] のネジ4 本を外して、ラック A s s y（L）を外します。
（写真 7）
※ ラックAssy（R）も同様に外すことができます。
18. 飾り板（L・R）（所要時間：各約 4 分）
18-1 屋根 Assyを外します。（3 項参照）
18-2 スライド蓋 Assyを外します。（9 項参照）
18-3 パネル Assyを外します。（11 項参照）
18-4 [9] のネジ 4 本を外して、飾り板（L）を外します。
（写真7）
※ 飾り板（R）も同様に外すことができます。
19. PL シート（所要時間：約 5 分）
19-1 屋根 Assyを外します。（3 項参照）
19-2 スライド蓋 Assyを外します。（9 項参照）
19-3 パネル Assyを外します。（11 項参照）
19-4 拍子木 Assy（L・R）を外します。（12 項参照）
19-5 GH3 鍵盤を外します。（13 項参照）
19-6 [8B] のネジ 1 本を外して、PL シートを外します。
（写真7）
17. Rack Assembly (L, R)
(Time required: About 4 minutes each)
17-1 Remove the top board assembly. (See procedure 3)
17-2 Remove the key cover assembly. (See procedure 9)
17-3 Remove the control panel assembly.
(See procedure 11)
17-4 Remove the four (4) screws marked [6D]. The rack
assembly L can then be removed. (Photo 7)
* The left and right rack assembly can then be removed
in the same manner.
18. Decoration Board (L, R)
(Time required: About 4 minutes each)
18-1 Remove the top board assembly. (See procedure 3)
18-2 Remove the key cover assembly. (See procedure 9)
18-3 Remove the control panel assembly.
(See procedure 11)
18-4 Remove the four (4) screws marked [9]. The
decoration board L can then be removed. (Photo 7)
* The left and right decoration board can then be
removed in the same manner.
19. PL Circuit Board
(Time required: About 5 minutes)
19-1 Remove the top board assembly. (See procedure 3)
19-2 Remove the key cover assembly. (See procedure 9)
19-3 Remove the control panel assembly.
(See procedure 11)
19-4 Remove the key block assembly L and R.
(See procedure 12)
19-5 Remove the keyboard assembly. (See procedure 13)
19-6 Remove the screw marked [8B]. The PL circuit board
can then be removed. (Photo 7)
Photo7（写真 7）
[6D]: BINDHEADTAPPINGSCREW-1(TP＃1＋BIND)3.5X16MFZN2W3(WE97070R)
[9]: TRUSSHEADTAPPINGSCREW-1(TP＃1＋TRUS)3.5X35MFZN2W3(WH513700)
[8B]: BINDHEADTAPPINGSCREW-1(TP＃1＋BIND)3.5X10MFZN2W3(WE97080R)
[S04A],[S04B]: BINDHEADTAPPINGSCREW-1(TP＃1＋BIND)3.5X16MFZN2W3(WE97070R)
RACK ASSEMBLY L
(ラックAss’y(L))
DECORATION BOARD L (飾り板(L))
FRONT RAIL ASSEMBLY (口棒Ass'y)
BACK TOP RAIL ASSEMBLY
(背面框Ass'y)
ARM ASSEMBLY L
(腕木Ass'y(L))
[6D]
[6D]
[9][9]
[S04B]
[S04B]
[S04A]
[8B]
PL

20
CLP-340/CLP-340M/CLP-340C
20. 口棒 Assy（所要時間：約 7 分）
20-1 屋根 Assyを外します。（3 項参照）
20-2 スライド蓋 Assyを外します。（9 項参照）
20-3 パネル Assyを外します。（11 項参照）
20-4 拍子木 Assy（L・R）を外します。（12 項参照）
20-5 GH3 鍵盤を外します。（13 項参照）
20-6 [S04A] のネジを左右 2 本ずつ外します。（写真 7）
20-7 [S16] のネジ 9 本を外して、口棒 Assyを外します。
（図12）
21. 背面框 Assy（所要時間：約 4 分）
21-1 屋根 Assyを外します。（3 項参照）
21-2 裏板 Assyを外します。（4 項参照）
21-3 [S04B] のネジを左右 4 本ずつ外します。（写真 7）
21-4 [S09A]のネジ7 本を外して、背面框 Assyを外します。
（図 12）
20. Front Rail Assembly
(Time required: About 7 minutes)
20-1 Remove the top board assembly. (See procedure 3)
20-2 Remove the key cover assembly. (See procedure 9)
20-3 Remove the control panel assembly.
(See procedure 11)
20-4 Remove the key block assembly L and R.
(See procedure 12)
20-5 Remove the keyboard assembly. (See procedure 13)
20-6 Remove the two (2) screws marked [S04A] each from
both sides of the assembly. (Photo 7)
20-7 Remove the nine (9) screws marked [S16]. The front
rail assembly can then be removed. (Fig. 12)
21. Back Top Rail Assembly
(Time required: About 4 minutes)
21-1 Remove the top board assembly. (See procedure 3)
21-2 Remove the rear panel assembly. (See procedure 4)
21-3 Remove the four (4) screws marked [S04B] each from
both sides of the assembly. (Photo 7)
21-4 Remove the seven (7) screws marked [S09A]. The
back top rail assembly can then be removed. (Fig. 12)
<Bottom view>
[S09A], [S09B]: TRUSS HEAD TAPPING SCREW-1(TP＃1＋TRUS)3.5X25 MFZN2B3 (WE97040R)
[S16]: TRUSS HEAD TAPPING SCREW-1(TP＃1＋TRUS)3.5X30 MFZN2B3 (WF74600R)
FRONT RAIL ASSEMBLY
(口棒Ass'y)
BACK TOP RAIL ASSEMBLY
(背面框Ass'y)
KEYBED ASSEMBLY
(棚板集成)
[S09B] [S09B]
[S09A] [S09A] [S09A]
[S16][S16][S16][S16]
ARM ASSEMBLY L
(腕木Ass'y(L))
ARM ASSEMBLY R
(腕木Ass'y(R))
Fig.12（図 12）
