Yamaha POCKETRAK C24 User manual

SERVICE MANUAL
PA 011966 HAMAMATSU, JAPAN
Copyright (c)Yamaha Corporation. All rights reserved. YMW ´10.01
■CONTENTS
（目次）
SPECIFICATIONS ........................................................................................3
総合仕様 ........................................................................................................5
PANEL LAYOUT
（パネルレイアウト）
...........................................................7
WIRING
（結線図）
.........................................................................................8
DISASSEMBLY PROCEDURES
（分解手順）
.................................................9
ERROR MESSAGES ..................................................................................12
エラーメッセージ ........................................................................................15
PARTS LIST

WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO
EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux
vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service
procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have there-
fore not been restated.
WARNING: Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruc-
tion of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha
product owners that all service required should be performed by an authorized Yamaha Retailer or the appointed service repre-
sentative.
IMPORTANT: This presentation or sale of this manual to any individual or firm does not constitute authorization, certification, recognition of
any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is believed to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service depart-
ments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are
subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor’s Service Divi-
sion.
WARNING: Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by
grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus).
IMPORTANT: Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
POCKETRAK C24
2

■SPECIFICATIONS
POCKETRAK C24
3

POCKETRAK C24
4

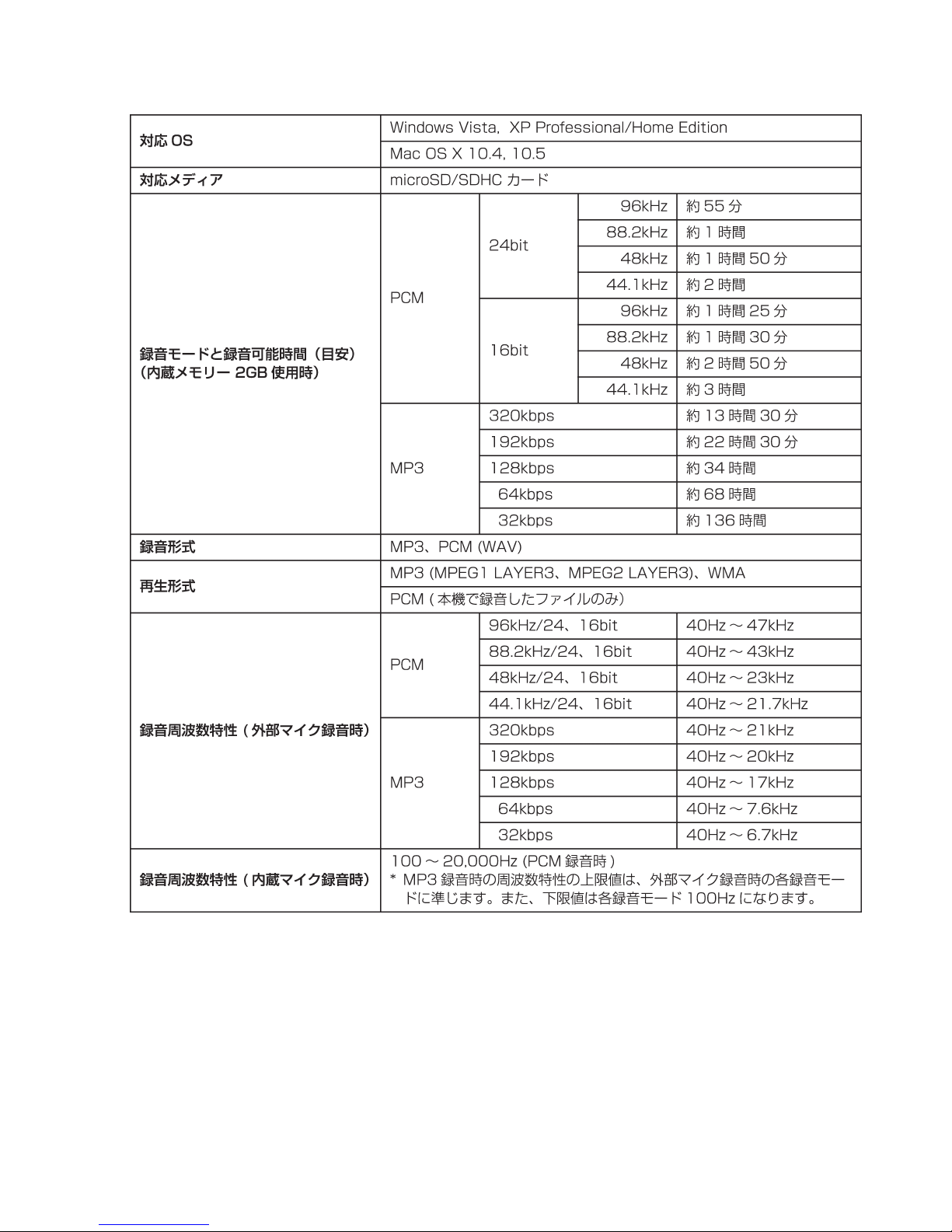

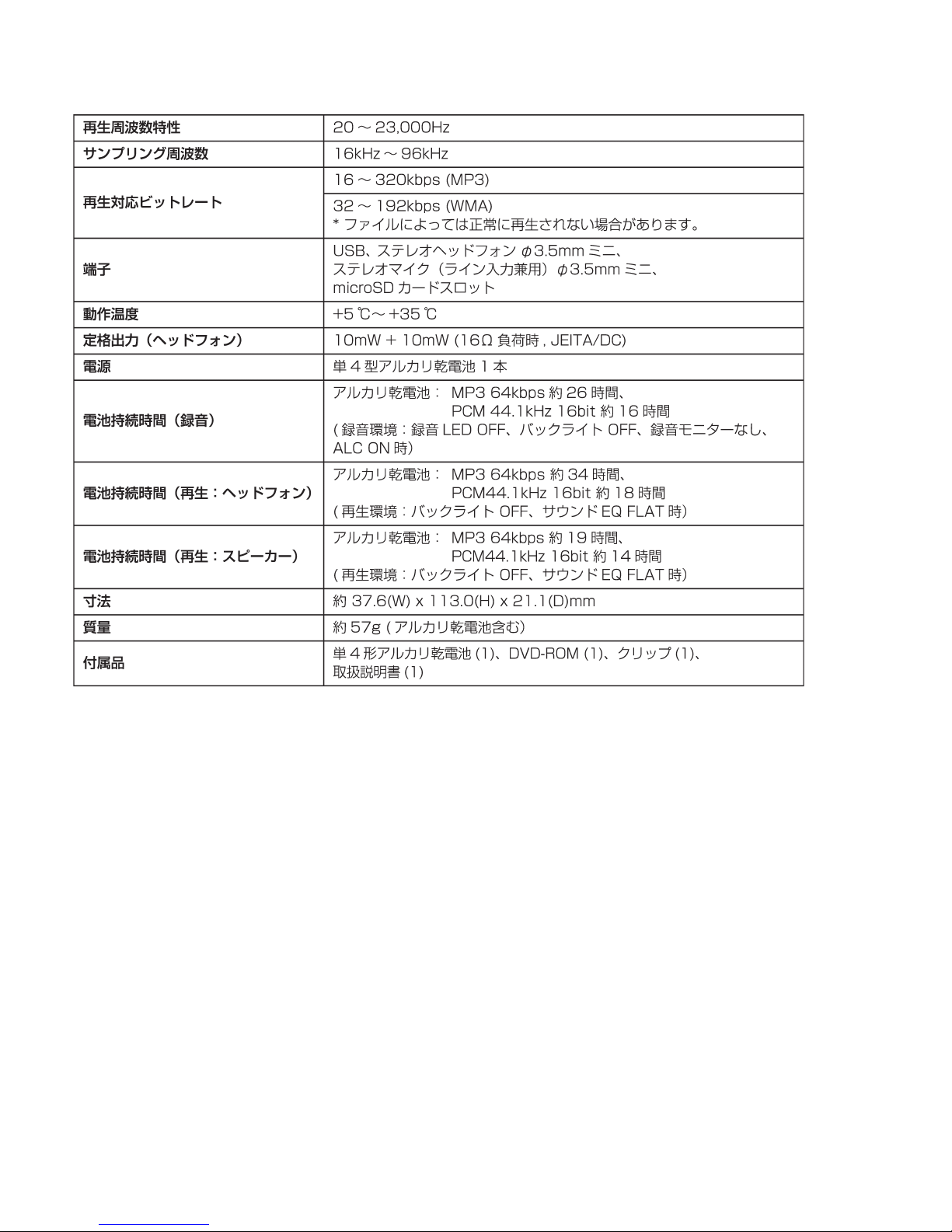

■総合仕様
POCKETRAK C24
5

POCKETRAK C24
6

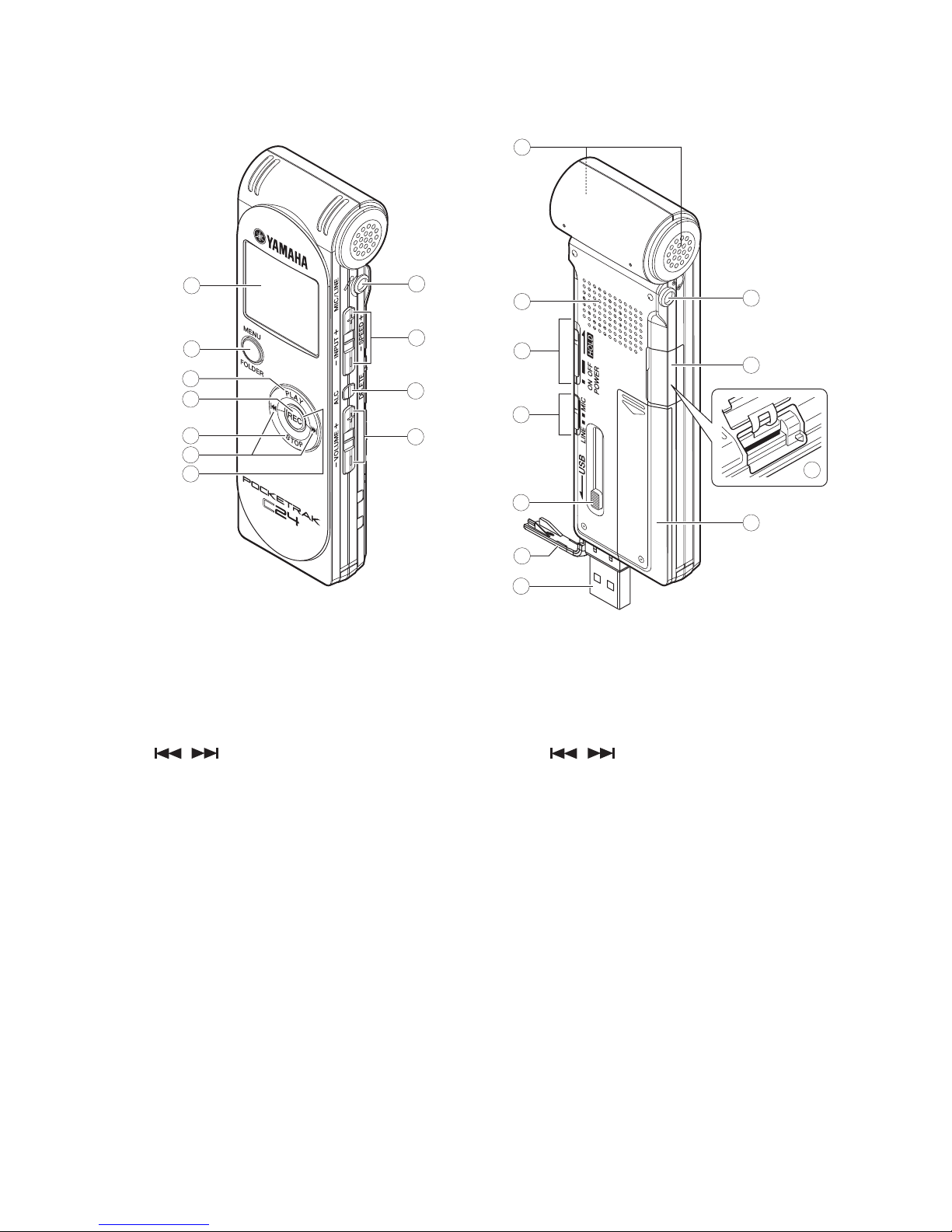

■PANEL LAYOUT
（パネルレイアウト）
①液晶ディスプレイ
②MENU/FOLDER ボタン
③PLAY（再生）ボタン
④REC（録音）ボタン
⑤STOP（停止）ボタン
⑥/ （早戻し、早送り）ボタン
⑦LED ランプ
⑧MIC/LINE 端子
⑨INPUT/SPEED（録音レベル / 再生スピード）（＋、−）ボタン
⑩ALC/DELETE（ALC/ 消去）ボタン
⑪VOLUME（＋、−）ボタン
⑫内蔵ステレオマイク
⑬スピーカー
⑭POWER/HOLD スイッチ
⑮MIC/LINE 切り換えスイッチ
⑯USB 端子スライドスイッチ
⑰USB 端子カバー
⑱USB 端子
⑲ヘッドフォン端子
⑳microSD カードスロットカバー
㉑microSD カードスロット
㉒電池ぶた
①LCD screen
②MENU/FOLDER button
③PLAY button
④REC button
⑤STOP button
⑥/ (fast reverse/fast forward) button
⑦LED indicator
⑧MIC/LINE jack
⑨INPUT/SPEED (+/–) buttons
⑩ALC/DELETE button
⑪VOLUME (+/–) buttons
⑫Stereo microphone
⑬Speaker
⑭POWER/HOLD switch
⑮MIC/LINE switch
⑯USB plug slide switch
⑰USB plug compartment cover
⑱USB plug
⑲Headphones jack
⑳microSD card slot cover
㉑microSD card slot
㉒Battery cover
1
2
3
4
5
8
9
10
11
13
12
14
15
16
17
18
19
20
22
21
6
7
POCKETRAK C24
7

■WIRING
（結線図）
MIC-RMIC-L
BKBK
BATTERY
DC1.5V
CN800
(6P)
LCD
CN291
(32P)
CN601
(32P)
CN201
(17P)
JK470
MIC/LINE
JK460
PHONES
CN161
(6P)
SPEAKER
6P FFC
BK
GY
BOARD
TO
BOARD
YLYL
MAIN
FRONT USB
POCKETRAK C24
8

■DISASSEMBLY PROCEDURES
（分解手順）
Fig. 2
（図 2）
Fig. 1
（図 1）
1. MIC Bottom Cover
(Time required: About 2 min.)
1-1 Remove the two (2) screws marked [Y02]. (Fig. 1)
1-2 Insert a flatblade screwdriver at A position, between
the MIC bottom cover and the bottom cabinet, and
push up the MIC bottom cover a little.
And then, using your thumb strongly push the MIC
bottom cover upward until it comes off. (Fig. 1)
2. Front Cabinet Assembly
(Time required: About 4 min.)
2-1 Remove the MIC bottom cover. (See procedure 1.)
2-2 Remove the battery lid and take out a battery. (Fig. 2)
2-3 Remove the three (3) screws marked [Y03]. (Fig. 2)
2-4 Insert a flatblade screwdriver at B position, between
front cabinet assembly and middle frame, and push up
the front cabinet a little.
And then, using your thumb strongly push the front
cabinet assembly upward until it comes off. (Fig. 2)
1. マイクボトムカバー
（所要時間：約 2 分）
1-1 ［Y02］のネジ 2 本を外します。（図 1）
1-2 A の位置（マイクボトムカバーとボトムキャビネット
の隙間）にマイナスドライバーを差込んでマイクボ
トムカバーを少し持ち上げた後、親指で強く押し上
げて外します。（図 1）
2. フロントキャビネット Ass'y
（所要時間：約 4 分）
2-1 マイクボトムカバーを外します。（1 項参照）
2-2 電池蓋を外し、中のバッテリー（乾電池）を取り出
します。（図 2）
2-3 ［Y03］のネジ 3 本を外します。（図 2）
2-4 B の部分（フロントキャビネット Ass'y とミドルフレー
ムの隙間）にマイナスドライバーを差込んでフロン
トキャビネット Ass'y を少し持ち上げた後、親指で強
く押し上げて外します。（図 2）
Hook
（フック） MIC Bottom Cover
（マイクボトムカバー）
Bottom Cabinet
（ボトムキャビネット）
A
[Y02]
Hook
（フック）
Hook
（フック）
B
Battery lid
（電池蓋）
Middle frame
（ミドルフレーム）
Front cabinet assembly
（フロントキャビネット Ass'y）
[Y03]
POCKETRAK C24
9

FRONT cabinet
（フロントキャビネット）
FRONT button assembly
（フロントボタン Ass'y）
FRONT circuit board
（フロントシート）
Front cabinet assembly
（フロントキャビネット Ass'y）
[Y01]
Fig. 3
（図 3）
3. FRONT Circuit Board, Front Button Assembly
(Time required: About 5 min.)
3-1 Remove the MIC bottom cover. (See procedure 1.)
3-2 Remove the front cabinet assembly. (See procedure 2.)
3-3 Remove the three (3) screws marked [Y01]. (Fig. 3)
3-4 The FRONT circuit board and the front button assembly
can then be removed from the front cabinet. (Fig. 3)
4. Bottom Cabinet Assembly
(Time required: About 5 min.)
4-1 Remove the MIC bottom cover. (See procedure 1.)
4-2 Remove the front cabinet assembly. (See procedure 2.)
4-3 Insert a flatblade screwdriver at C position, between
bottom cabinet assembly and middle frame, and push
up the front bottom a little. And then, using your thumb
strongly push the bottom cabinet assembly upward
until it comes off. (Fig. 4)
Note: Be careful not to cut the speaker wire.
Fig. 4
（図 4）
3. FRONT シート、フロントボタン Ass'y
（所要時間：約 5 分）
3-1 マイクボトムカバーを外します。（1 項参照）
3-2 フロントキャビネット Ass'y を外します。（2 項参照）
3-3 ［Y01］のネジ 3 本を外します。（図 3）
3-4 FRONT シート、フロントボタン Ass'y をフロントキャ
ビネットから外します。（図 3）
4. ボトムキャビネット Ass'y
（所要時間：約 5 分）
4-1 マイクボトムカバーを外します。（1 項参照）
4-2 フロントキャビネット Ass'y を外します。（2 項参照）
4-3 C の部分（ボトムキャビネット Ass'y とミドルフレー
ムの隙間）にマイナスドライバーを差込んでボトム
キャビネット Ass'y を少し持ち上げた後、親指で押し
上げて外します。（図 4）
注意：スピーカーワイヤーが切れないように注意し
てください。
Speaker wires
（スピーカーワイヤー）
Speaker
（スピーカー）
Middle frame
（ミドルフレーム）
Bottom cabinet assembly
（ボトムキャビネット Ass'y）
Bottom cabinet assembly
（ボトムキャビネット Ass'y）
C
POCKETRAK C24
10

Speaker wires
（スピーカーワイヤー）
USB slide knob
（USB スライドノブ）
USB holder shaft
（USB ホルダーシャフト）
Middle frame
（ミドルフレーム）
Bottom cabinet
（ボトムキャビネット）
Speaker
（スピーカー）
MIC bottom cover
（マイクボトムカバー）
Battery lid
（電池蓋）
[Y03]
[Y02]
[Y01]
USB holder
（USB ホルダー）
Flexible flat cable
（FFC ケーブル）
Micro SD card
（マイクロ SD カード）
LCD assembly
（LCDAss'y）
Hook
（フック）
Front button assembly
（フロントボタン Ass'y）
Front cabinet assembly
（フロントキャビネット Ass'y）
MAIN
FRONT
USB
5. UAB and MAIN Circuit Boards, LCD Assembly
and Micro SD card
(Time required: About 8 min.)
5-1 Remove the MIC bottom cover. (See procedure 1.)
5-2 Remove the front cabinet assembly. (See procedure 2.)
5-3 Remove the bottom cabinet assembly.
(See procedure 4.)
5-4 Disconnect the flexible flat cable from the MAIN circuit
board. The USB circuit board can then be removed
together with the USB slide knob. (Fig. 5)
5-5 Remove the USB holder shaft. The USB circuit board,
the USB holder and the USB slide knob can then be
separated. (Fig. 5)
5-6 The MAIN circuit board can then be removed. (Fig. 5)
Note: Be careful not to cut the speaker wire.
5-7 Remove the LCD assembly from the MAIN circuit
board. (Fig. 5)
5-8 Remove the micro SD card from the MAIN circuit
board. (Fig. 5)
5. USB シート、MAIN シート、LCD Ass'y、マイ
クロ SD カード
（所要時間：約 8 分）
5-1 マイクボトムカバーを外します。（1 項参照）
5-2 フロントキャビネット Ass'y を外します。（2 項参照）
5-3 ボトムキャビネット Ass'y を外します。（4 項参照）
5-4 MAIN シートから FFC ケーブルを外し、USB シート
を USB ホルダー、USB スライドノブと共に外します。
（図 5）
5-5 USB ホルダーシャフトを抜いて、USB シート、USB
ホルダー、USB スライドノブを別けます。（図 5）
5-6 MAIN シートを外します。（図 5）
注意：スピーカーの線材が切れないように注意して
ください。
5-7 MAIN シートから LCDAss'y を外します。（図 5）
5-8 MAIN シートからマイクロ SD カードを外します。
（図 5）
Fig. 5
（図 5）
POCKETRAK C24
11

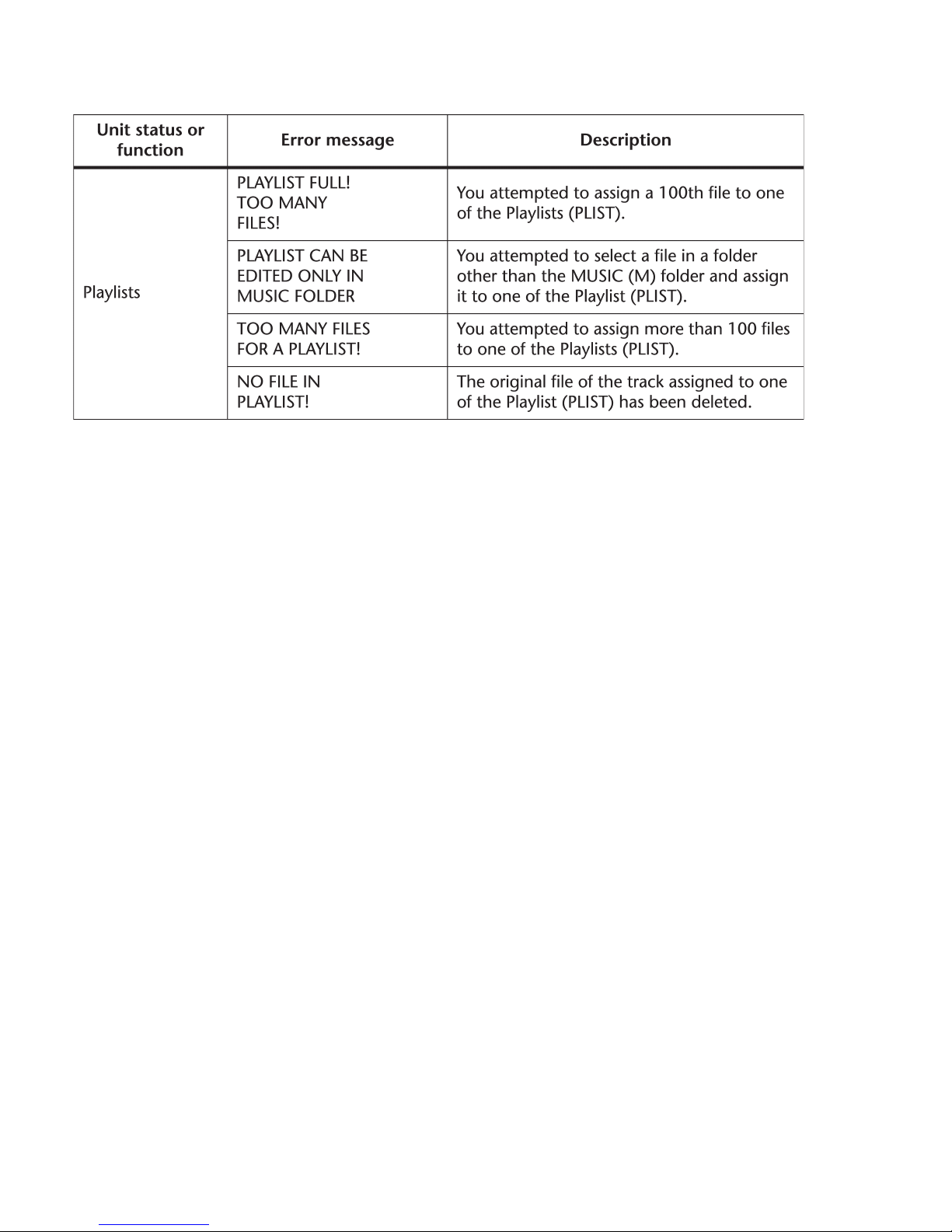

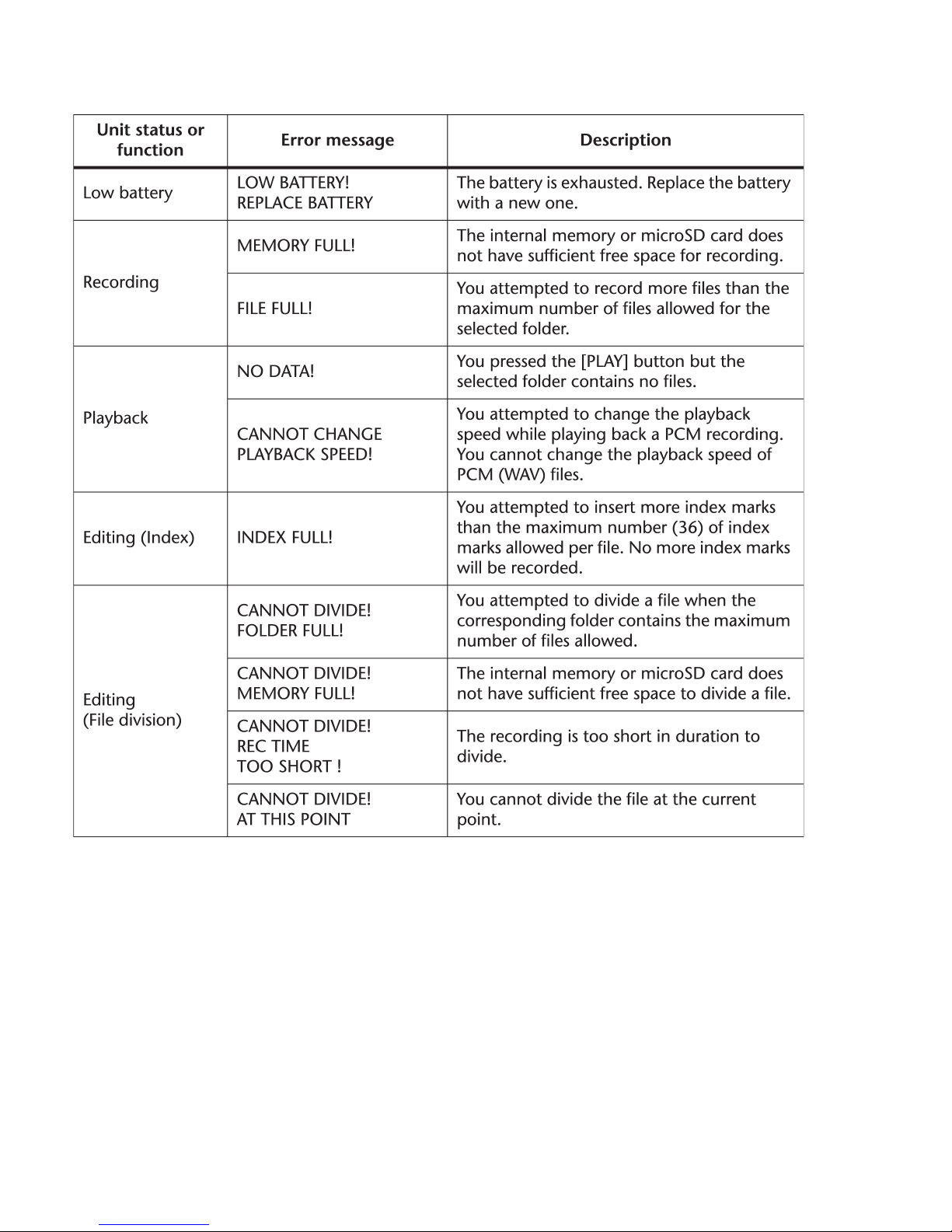

■ERROR MESSAGES
POCKETRAK C24
12

POCKETRAK C24
13

POCKETRAK C24
14

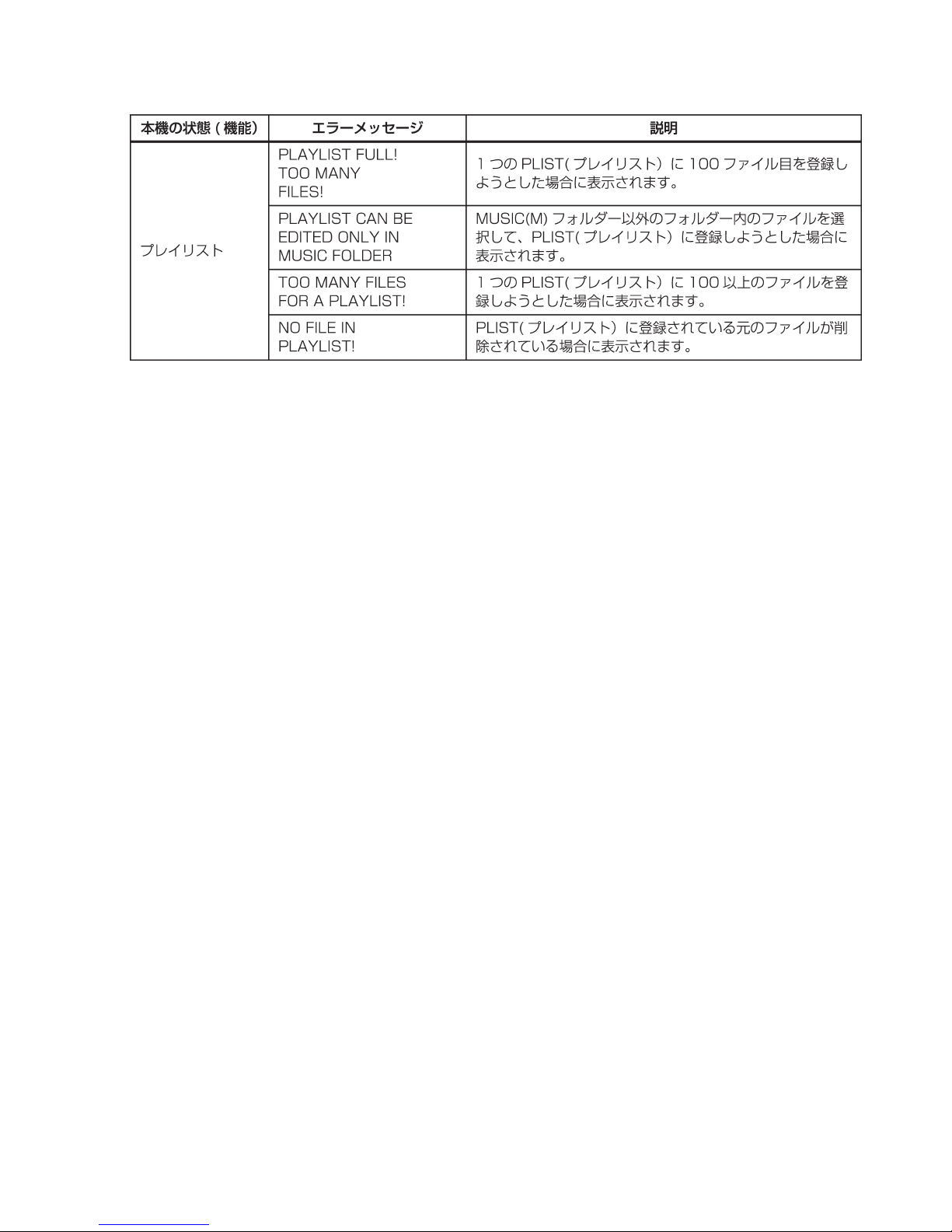

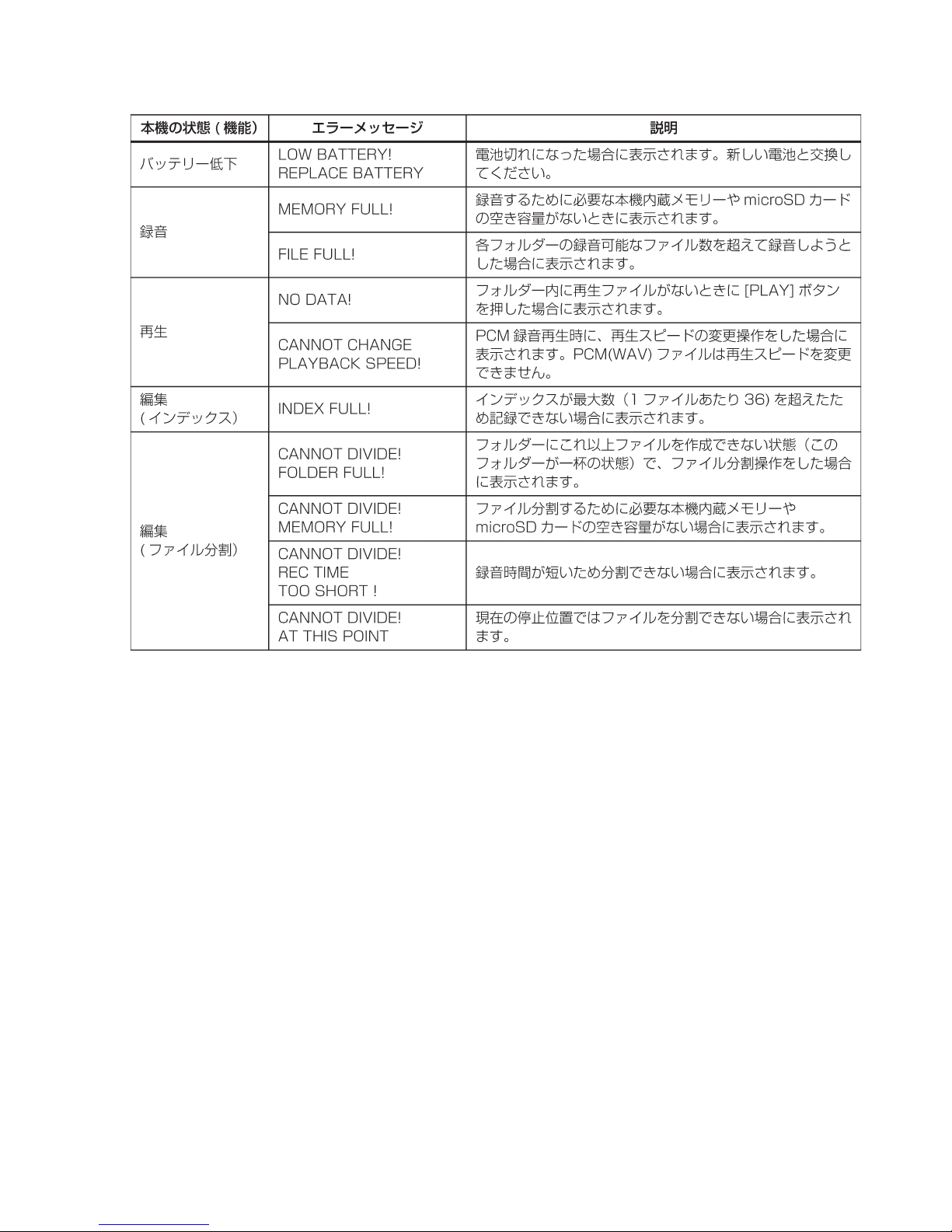

■エラーメッセージ
POCKETRAK C24
15

POCKETRAK C24
16

POCKETRAK C24
17

POCKETRAK C24
■CONTENTS
（目次）
OVERALL ASSEMBLY
（総組立）
......................................................................2
ELECTRICAL PARTS
（電気部品）
..................................................................... 4
●The numbers “QTY” show quantities for each unit.
●The parts with “--” in “PART NO.” are not available as spare parts.
●This mark “ } ” in the REMARKS column means these parts are interchangeable.
●The second letter of the shaded ( ) part number is O, not zero.
●The second letter of the shaded ( ) part number is I, not one.
●部品価格ランクは、変更になることがあります。
●QTY 欄に記されている数字は、各ユニット当たりの使用個数です。
●PARTNO. が--の部品は、サービス用部品として準備されておりません。
●REMARKS 欄の「｝」マークの部品は、併用部品です。
●網掛けの付いた PARTNO. の 2 番目の文字は「ゼロ」ではなく、「オー」です。
●網掛けの付いた PARTNO. の 2 番目の文字は「イチ」ではなく、「アイ」です。
Notes: DESTINATION ABBREVIATIONS
PARTS LIST
A : Australian model
B : British model
C : Canadian model
D : German model
E : European model
F : French model
H : North European model
I : Indonesian model
J : Japanese model
K : Korean model
M : South African model
O : Chinese model
Q : South-east Asia model
T : Taiwan model
U : U.S.A. model
V : General export model (110V)
W : General export model (220V)
N,X : General export model
Y : Export model

2
POCKETRAK C24
1
1a
2
6
9
10
72
18
20
19
45
71
8
52
50 24
24
23
22
54
74
17
17
53
21
25
24
26
15
27 28
29
Y03
26a
26c
26b
52a
Y02
Y01
Apply grease to [28] and [29].
（［28］と［29］へグリースを塗布してください。）
Grease: MOLYKOTE (R) EM-50L
Clip holder assembly
（クリップホルダーAssʼy）
■OVERALL ASSEMBLY
（総組立）

3
POCKETRAK C24
REF NO. PART NO. DESCRIPTION 部品名 REMARKS QTY RANK
OVERALL ASSEMBLY 総組立 POCKETRAK C24
*1WU472900 FRONT CABINET ASSEMBLY
フロントキャビネットＡｓｓｙ
SERVICE ASSEMBLY
1a -- LCD DECORATION WINDOW ＬＣＤ透明板
PART OF WU472900
*2WU473400 LOCK MOUNTING ロックマウンティング
*4WU473500 FRONT BUTTON ASSEMBLY フロントボタンＡｓｓｙ
*5WU476800 BATTERY TERMINAL SUM-3(-) 電池端子（−）
*6WU476900 BATTERY TERMINAL SUM-3(+) 電池端子（＋）
*8WU473800 MIDDLE FRAME ASSEMBLY ミドルフレームＡｓｓｙ
*9WU474800 SIDE BUTTON ASSEMBLY サイドボタンＡｓｓｙ
*10 WU475000 USB COVER ＵＳＢカバー
*15 WU475100 MIC BOTTOM COVER マイクボトムカバー
*17 WU475200 MIC SPACER マイクスペーサー 2
*18 WU473700 CUSHION SPACER クッションスペーサー
*19 WU477000 USB SLIDE KNOB ＵＳＢスライドノブ
*20 WU476000 USB HOLDER SHAFT ＵＳＢホルダーシャフト
*21 WU475300 USB CUSHION SPACER ＵＳＢクッションスペーサー 2
*22 WU475400 CUSHION SPACER クッションスペーサー
*23 WU477200 USB HOLDER ＵＳＢホルダー
*24 WU475500 CUSHION SPACER クッションスペーサー 3
*25 WU475600 SD COVER ASSEMBLY ＳＤカバーＡｓｓｙ
*26 WU473300 BOTTOM CABINET ASSEMBLY ボトムキャビネットＡｓｓｙ SERVICE ASSEMBLY
26a -- SPEAKER 8 ohms スピーカー
PART OF WU473301
*26b WU478200 WIRE BLACK UL1571-AW 線材
*26c WU478300 WIRE GRAY UL1571-AW 線材
*27 WU475700 BATTERY LID 電池蓋
*28 WU475800 POWER SLIDE KNOB パワースライドノブ
*29 WU475900 LINE SLIDE KNOB ラインスライドノブ
50 YC475A00 MICRO-SD CARD ＭＩＣＲＯ−ＳＤカード
*52 WU499100 LCD ASSEMBLY ＬＣＤＡｓｓｙ SERVICE ASSEMBLY
52a -- LCD SHADE SPACER ＬＣＤ遮光スペーサーPART OF WU499100
*53 WU476200 MICROPHONE マイクロホン 2
*54 WU478000 FLEXIBLE FLAT CABLE 6P mm ＦＦＣケーブル
USB-MAIN
*71 WU476500 CIRCUIT BOARD FRONT ＦＲＯＮＴシート
*72 WU476300 CIRCUIT BOARD MAIN ＭＡＩＮシート J
*72 WU476400 CIRCUIT BOARD MAIN ＭＡＩＮシート
Y
*74 WU476600 CIRCUIT BOARD USB ＵＳＢシート
*Y01 WU477300 PAN HEAD TAPPING SCREW-S 1.4x3 Ｓタイト＋ＰＡＮ FRONT circuit board 3
*Y02 WQ633000 PAN HEAD TAPPING SCREW-S 1.7x10 Ｓタイト＋ＰＡＮ
MIC BOTTOM COVER 2
*Y03 WU477500 PAN HEAD TAPPING SCREW-S 1.4x6 Ｓタイト＋ＰＡＮ
BOTTOM COVER 3
ACCESSORIES 付属品
*WU472800 CLIP HOLDER ASSEMBLY クリップホルダーＡｓｓｙ
✽: New Parts RANK: Japan only
