Yamaha VS4W User manual

SPECIFICATIONS
*1:IECshapedpinknoisewith6dBcrestfactor.
*2:Calculatedbasedonpowerratingandsensitivity,exclusiveofpowercompression.
*3:Freefield4π
SURFACE-MOUNT SPEAKER
VS6/VS6W/VS4/VS4W
SPECIFICATIONS
WZ25570
VS6/VS6W VS4/VS4W
Components LF 6.5"(160mm)conedriver 4"(100mm)conedriver
HF 1"(25mm)balanceddometweeter
CoverageAngle 90Hx90V 110Hx110V
CrossoverMode Passiveonly
PassiveCrossoverFrequency 15kHz 15kHz
NominalImpedance Passive 8Ω
PowerRating*1(IEC,100hours) NOISE 25W 15W
PGM 50W 30W
MAX 100W 60W
Sensitivity(1W,1m) 90dBSPL 88dBSPL
MaximumSPL*2(Calculated,1m) 110dBSPL(100W) 106dBSPL(60W)
FrequencyRange(Fullspace)*3 − 10dB 80Hz−20kHz 100Hz−20kHz
Connectors 2pairsofbarrierstrip(parallel-wired)
TransformerTaps 70V 25W,12.5W,6.3W,3.1W 15W,7.5W,3.8W,1.9W
100V 25W,12.5W,6.3W 15W,7.5W,3.8W
OverloadProtection Powerlimitingtoprotectthewoofer
Waterproof IEC60529IPX3splashproofrating.
MagneticallyShielded No
SafetyAgencyRating EN55103 − 1,− 2
Enclosure Shape Rectangular
Type Vented
Material HIPS,94 − HB
Finish VS4,VS6:Black
VS4W,VS6W:White
Grill Powdercoatedperforatedsteel(t=0.6mm),
Apertureratio:51%
Suspensionattachment Bracket(4xΦ5.5mmand2xΦ11mmholes)
PoleMounts None
Dimensions(Bracketisnotincluded)
(WxHxDinverticalcabinetorientation)
190x308x219mm
71/2x121/8x85/8inch
152x243x172mm
6x99/16x63/4inch
NetWeight(Bracketisnotincluded,1piece) 2.8kg(6.2lbs) 1.9kg(4.2lbs)
Includedaccessories 2xBracket,4xRetainingknob,2xTerminalcover,4x
Terminalcoverscrew,Owner'sManual,SPECIFICATIONS,
WarrantycardforEuropearea
Packaging Packagedinpair

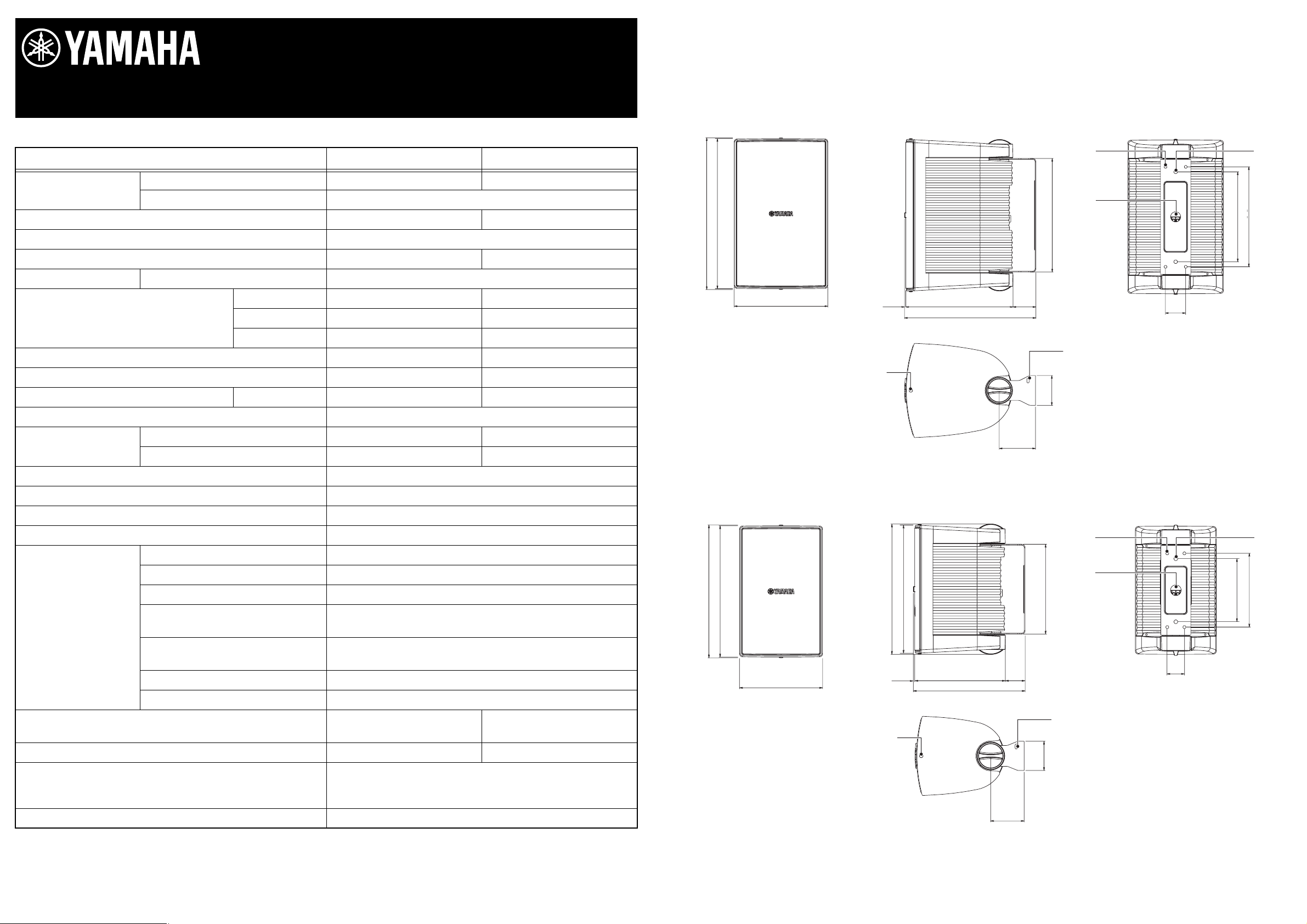

DIMENSIONS
VS6/VS6W
VS4/VS4W
unit: mm
Bore for safety wire
Bore for safety wire
Retaining pin
Retaining pin
190
305
308
228
46215
264
3
φ5.5
φ20
40
178
198
φ11
φ11
φ20
φ5.5
118
138
32
168
169
209
240
244
37
152
240
243
64
56
60
73
3
