Yamaha AVENTAGE RX-A880 User manual

AV Receiver
Uživatelská příručka
• Tento výrobek je určen kdomácímu sledování videa aposlechu hudby.
• Tento návod popisuje přípravu kpoužití akaždodenní obsluhu výrobku.
• Než začnete přístroj používat, přečtěte si nejprve přiloženou brožurku„Stručný průvodce“.
CZ
Autorizovaný distributor: K + B Progres, a.s., U Expertu 91, 250 69 Klíčany, Czech Republic www.yamaha-hifi.cz

2Cz
OBSAH
PŘED PRVNÍM POUŽITÍM PŘÍSTROJE 8
Poznámky knávodu ................................................................................... 8
Poznámky knávodu...................................................................................................................................................................8
Kontrola příslušenství................................................................................ 8
Kontrola příslušenství................................................................................................................................................................8
Používání dálkového ovládání .................................................................. 9
Vložení baterií do dálkového ovladače...............................................................................................................................9
Pracovní dosah dálkového ovladače...................................................................................................................................9
VLASTNOSTI 10
Co můžete stímto přístrojem dělat.........................................................10
Názvy prvků ajejich funkce..................................................................... 12
Názvy prvků čelního panelu ajejich funkce ..................................................................................................................12
Názvy prvků displeje ajejich funkce ................................................................................................................................14
Názvy prvků zadního panelu ajejich funkce................................................................................................................. 15
Názvy prvků dálkového ovladače ajejich funkce........................................................................................................ 16
PŘÍPRAVA 17
1 Připojení reproduktorů ......................................................................17
Názvy reproduktorů ajejich funkce.................................................................................................................................. 17
Uspořádání apřipojení reproduktorů.............................................................................................................................. 18
Požadavky na reproduktory................................................................................................................................................. 18

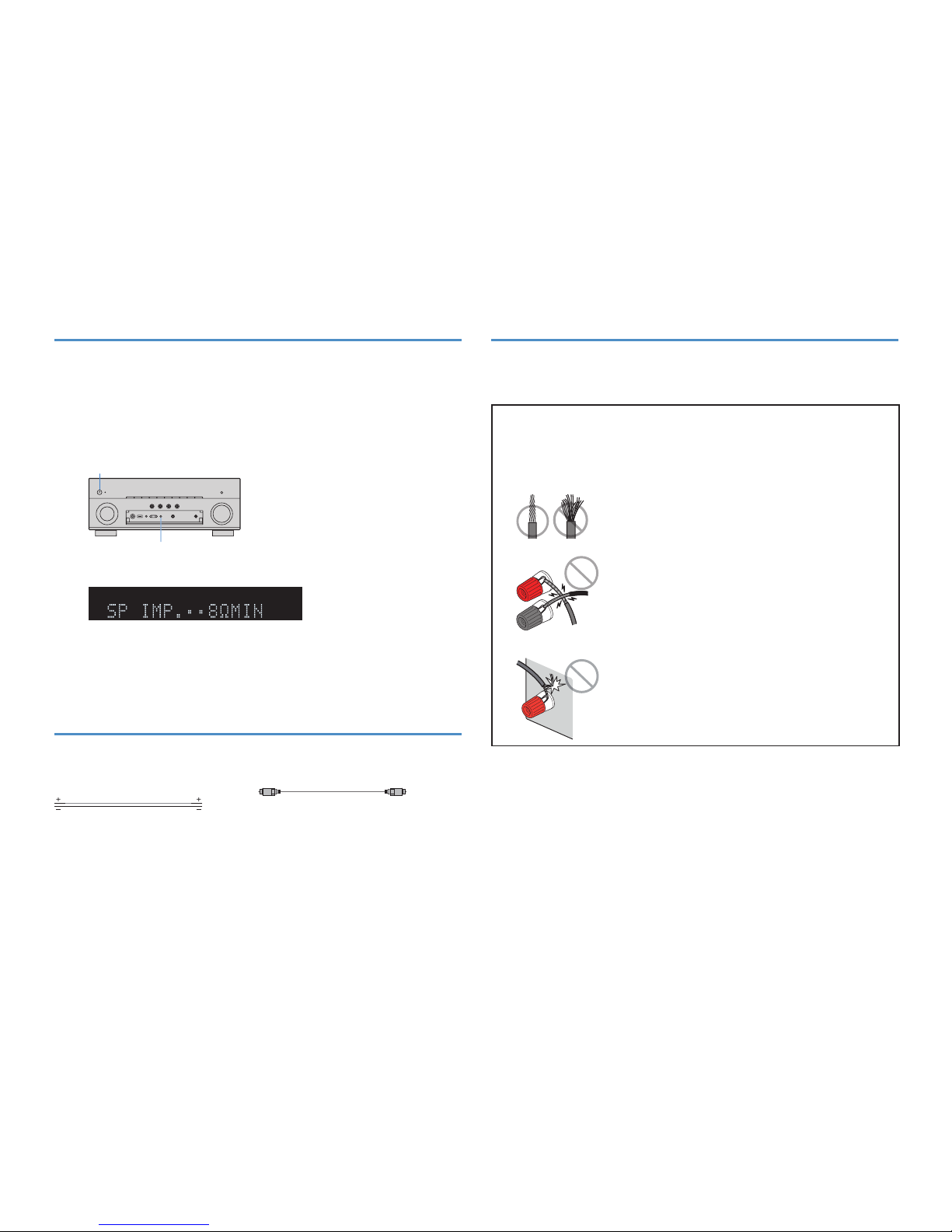

Nastavení impedance reproduktorů ................................................................................................................................19
Požadavky na kabely.............................................................................................................................................................. 19
Jak připojit reproduktory......................................................................................................................................................19
Umístění reproduktorů (reproduktorové systémy) ..................................................................................................... 21
Pokročilé zapojení reproduktorů .......................................................................................................................................27
2 Připojení TV ......................................................................................... 30
HDMI připojení kTV................................................................................................................................................................30
Připojení dalšího TV nebo projektoru pomocí HDMI..................................................................................................30
3 Připojení přehrávačů ..........................................................................31
HDMI připojení zařízení jako například BD/DVD přehrávače.................................................................................. 31
Připojení přehrávače jinak než pomocí HDMI............................................................................................................... 31
Připojení ke konektoru na čelním panelu....................................................................................................................... 33
4 Připojení antén rádia.......................................................................... 34
Připojení antén FM/AM (kromě modelů pro Velkou Británii, Evropu, Austrálii,
Střední Východ aRusko)........................................................................................................................................................ 34
Připojení antén DAB/FM (modely pro Velkou Británii, Evropu, Austrálii, Střední Východ aRusko) ...........35
5 Příprava připojení ksíti ......................................................................36
Příprava připojení ksíti.......................................................................................................................................................... 36
Připojení síťového kabelu (drátové připojení) ..............................................................................................................36
Příprava bezdrátových antén (bezdrátové připojení)................................................................................................. 37
6 Připojení ostatních zařízení ...............................................................37
Připojení externího výkonového zesilovače.................................................................................................................. 37
Připojení zařízení kompatibilního sfunkcí Trigger ...................................................................................................... 38
7 Připojení napájecího přívodu ............................................................39
Připojení napájecího přívodu.............................................................................................................................................. 39
8 Volba jazyka nabídek na obrazovce.................................................. 40
Volba jazyka nabídek na obrazovce..................................................................................................................................40
9 Kongurace nutných nastavení reproduktorů ................................. 41
Přiřazení kongurace reproduktorů..................................................................................................................................41
Automatická optimalizace nastavení reproduktorů (YPAO) ....................................................................................42
Měření YPAO ve více místech poslechu (měření multi) .............................................................................................44
Ověření výsledků měření YPAO ..........................................................................................................................................45
Opětovné načtení předchozích nastaveníYPAO..........................................................................................................46
Chybová hlášení YPAO...........................................................................................................................................................47
Varovná hlášení YPAO.............................................................................................................................................................48
10 Nastavení MusicCast...........................................................................49
Co je MusicCast.........................................................................................................................................................................49
Použití aplikace MusicCast CONTROLLER....................................................................................................................... 49
Připojení přístroje ksíti MusicCast.....................................................................................................................................49

3Cz
POSLECH ZVUKU 50
Využití efektů zvukového pole................................................................50
Vyberte oblíbený zvukový režim .......................................................................................................................................50
Využití 3D zvukových polí (CINEMA DSP 3D).................................................................................................................50
Poslech efektů zvukových polí optimalizovaných podle obsahu..........................................................................51
Poslech efektů zvukových polí bez prostorových reproduktorů (Virtual CINEMA DSP)................................51
Poslech prostorového zvuku z5 reproduktorů umístěných vpředu (Virtual CINEMA FRONT)...................51
Poslech prostorového zvuku se sluchátky (SILENTCINEMA)................................................................................... 51
Poslech neupravovaného zvuku .............................................................52
Poslech originálního zvuku (straight decode)...............................................................................................................52
Poslech vícekanálového zvuku sefekty zvukového pole (dekodér surround) .................................................52
Vychutnejte si čistý, vysoce věrný zvuk (Pure Direct).................................................................................................53
Poslech zvuku sposílenými basy ............................................................54
Zesílení basů (Extra Bass)......................................................................................................................................................54
Poslech obohaceného zvuku zkomprimovaných zdrojů...................... 54
Přehrávání digitálně komprimovaných formátů svylepšeným zvukem
(Compressed Music Enhancer) ...........................................................................................................................................54
Poslech Dolby Atmos® aDTS:X™.............................................................. 55
Poslech Dolby Atmos® aDTS:X™ ........................................................................................................................................55
Poslech hudby vdalších místnostech ..................................................... 56
Přehrávání hudby ve více místnostech............................................................................................................................56
Připojení reproduktorů Zóny2 ............................................................................................................................................ 56
Ovládání přístroje ze Zóny2 (připojení dálkového ovládání) ..................................................................................58
Ovládání Zóny2 ........................................................................................................................................................................59
Poslech stejného zdroje ve více místnostech (režimParty)...................................................................................... 60
REPRODUKCE 61
Základní postupy při reprodukci ............................................................61
Základní postup ovládání při přehrávání videa azvuku ...........................................................................................61
Výběr výstupního konektoru HDMI ..................................................................................................................................62
Přepínání informací na displeji...........................................................................................................................................62
Názvy afunkce prvků obrazovky přehrávání ................................................................................................................ 63
Názvy afunkce prvků obrazovky vyhledávání.............................................................................................................. 64
Poslech rádia FM/AM (kromě modelů pro Velkou Británii, Evropu,
Austrálii, Střední Východ aRusko).......................................................... 65
Nastavení kroku ladění.......................................................................................................................................................... 65
Zvolení přijímané frekvence................................................................................................................................................ 66
Výběr předvolené stanice.....................................................................................................................................................67
Automatické naladění rozhlasových stanic FM (funkceFM Auto Preset)............................................................67
Manuální uložení rozhlasových stanic.............................................................................................................................68
Vymazání předvolených stanic...........................................................................................................................................69
Vymazání všech předvolených stanic ..............................................................................................................................69
Poslech rádia DAB (modely pro Velkou Británii, Evropu, Austrálii,
Střední Východ aRusko) ..........................................................................70
Příprava DAB ladění ................................................................................................................................................................70
Naladění stanice DAB............................................................................................................................................................. 71
Naladění předvolené rozhlasové stanice DAB ..............................................................................................................71
Uložení oblíbených rozhlasových stanic DAB............................................................................................................... 72
Mazání stanic DAB zpředvoleb..........................................................................................................................................73
Mazání všech stanic DAB zpředvoleb..............................................................................................................................73
Zobrazení informací DAB......................................................................................................................................................74
Ověření síly signálu každého kanálu DAB.......................................................................................................................75
Poslech rádia FM (modely pro Velkou Británii, Evropu, Austrálii,
Střední Východ aRusko) ..........................................................................76
Volba přijímané frekvence FM rádia .................................................................................................................................76
Naladění předvolené rozhlasové stanice FM.................................................................................................................77
Automatické naladění rozhlasových stanic FM (funkceFM Auto Preset)............................................................77
Manuální uložení rozhlasových stanic FM......................................................................................................................78
Mazání stanic FM zpředvoleb.............................................................................................................................................79
Mazání všech stanic FM zpředvoleb................................................................................................................................79
Zobrazení RDS informací ......................................................................................................................................................80
Přehrávání hudby uložené vzařízení Bluetooth®.................................. 81
Přehrávání obsahu zařízení Bluetooth® vpřístroji ....................................................................................................... 81
Přehrávání hudby pomocí funkce AirPlay.............................................. 82
Přehrávání hudby iTunes/iPhone prostřednictvím AirPlay ......................................................................................82
Přehrávání hudby uložené vUSB paměťovém zařízení ........................83
Přehrávání obsahu USB paměťového zařízení..............................................................................................................83
Přehrávání hudby uložené na mediálních serverech (PC/NAS) ............ 84
Nastavení sdílení obsahu mediálních serverů (PC/NAS)........................................................................................... 84
Přehrávání hudby uložené na mediálních serverech (PC/NAS)..............................................................................84

4Cz
Poslech internetového rádia....................................................................86
Volba internetových rozhlasových stanic.......................................................................................................................86
Uložení oblíbených internetových stanic .......................................................................................................................86
Poslech hudebních streamovacích služeb..............................................87
Poslech streamovacích služeb ............................................................................................................................................87
Užitečné funkce reprodukce....................................................................88
Funkce SCENE ...........................................................................................................................................................................88
Funkce zkratek..........................................................................................................................................................................91
Kongurace nastavení reprodukce pro různé zdroje
(nabídka Option) ...................................................................................... 93
Základní operace vnabídce Option..................................................................................................................................93
Položky nabídky Option........................................................................................................................................................ 94
Nastavení tónových korekcí zvukového výstupu ........................................................................................................ 95
Automatická kongurace hlasitosti na základě měření YPAO................................................................................. 95
Úprava hlasitosti avýškové pozice dialogů....................................................................................................................96
Nastavení zpoždění ve funkci Lipsync ............................................................................................................................. 97
Nastavení vylepšení komprimované hudby..................................................................................................................97
Úprava rozdílů vhlasitosti během reprodukce.............................................................................................................98
Nastavení funkce Extra Bass.................................................................................................................................................98
Povolení zpracování videosignálu.....................................................................................................................................99
Volba video signálu, který má být přiveden na výstup spolu se zvoleným audio zdrojem..........................99
Nastavení náhodného/opakovaného přehrávání........................................................................................................99
Přepínání mezi režimy stereo amono při příjmu FM rozhlasu..............................................................................100
Nastavení předvoleb při poslechu rozhlasu.................................................................................................................100
Přidání oblíbené internetové stanice do složky„Favorites“....................................................................................102
Odebrání oblíbené internetové stanice ze složky„Favorites“................................................................................102
Úvodní vyhledávání stanic DAB .......................................................................................................................................102
Ověření síly signálu každého kanálu DAB.....................................................................................................................103
Kontrola aktuální informace ostavu...............................................................................................................................103
KONFIGURACE 104
Kongurace různých funkcí (nabídka Setup).......................................104
Základní operace vnabídce Setup..................................................................................................................................104
Položky nabídky Setup ........................................................................................................................................................105
Kongurace nastavení reproduktorů ...................................................109
Nastavení systému reproduktorů ....................................................................................................................................109
Nastavení velikosti předních reproduktorů .................................................................................................................109
Nastavení použití centrálního reproduktoru ajeho velikosti................................................................................110
Nastavení použití zadních reproduktorů ajejich velikosti......................................................................................110
Nastavení uspořádání prostorových reproduktorů...................................................................................................111
Nastavení použití zadních reproduktorů ajejich velikosti......................................................................................111
Nastavení použití prezenčních reproduktorů ajejich velikosti.............................................................................112
Nastavení uspořádání prezenčních reproduktorů.....................................................................................................112
Nastavení dělícího kmitočtu nízkofrekvenční složky................................................................................................112
Nastavení použití subwooferu..........................................................................................................................................113
Nastavení fáze subwooferu................................................................................................................................................113
Nastavení vzdálenosti mezi jednotlivými reproduktory amístem poslechu...................................................113
Upravuje hlasitost každého reproduktoru ...................................................................................................................113
Nastavení ekvalizéru.............................................................................................................................................................114
Použití testovacích zvuků ...................................................................................................................................................115
Opětovné načtení předchozích nastaveníYPAO........................................................................................................115

5Cz
Kongurace zvukových nastavení ........................................................116
Kontrola aktuální informace oaudio signálu...............................................................................................................116
Povolení úprav Lipsync........................................................................................................................................................116
Volba způsobu nastavení funkce Lipsync.....................................................................................................................117
Nastavení zpoždění ve funkci Lipsync ...........................................................................................................................117
Volba zvukových programů...............................................................................................................................................118
Nastavení úrovně efektu zvukového pole....................................................................................................................119
Nastavení zpoždění mezi přímým zvukem agenerovaným prezenčním zvukovým polem .....................119
Nastavení efektu rozšířeného prezenčního zvukového pole ................................................................................119
Nastavení ztrát prezenčního zvukového pole.............................................................................................................120
Úprava doby doznívání zadních odražených zvuků .................................................................................................120
Nastavení zpoždění mezi přímým zvukem agenerovanými odraženými zvuky ...........................................120
Nastavení hlasitosti odražených zvuků..........................................................................................................................120
Nastavení zpoždění mezi přímým zvukem agenerovaným prostorovým zvukovým polem ...................121
Nastavení efektu rozšířeného prostorového zvukového pole ..............................................................................121
Úprava ztrát prostorového zvukového pole................................................................................................................121
Nastavení zpoždění mezi přímým zvukem agenerovaným zadním prostorovým zvukovým polem .....121
Nastavení efektu rozšířeného zadního prostorového zvukového pole.............................................................122
Upravuje ztráty zadního prostorového zvukového pole.........................................................................................122
Volba prostorového dekodéru použitého vprogramu............................................................................................122
Nastavení použití Center Spread......................................................................................................................................123
Nastavení umístění středu (efektu rozšíření) předního zvukového pole ..........................................................123
Nastavení celkové hlasitosti pro„7ch Stereo“..............................................................................................................123
Nastavení předozadního vyvážení při„7ch Stereo“ ..................................................................................................123
Nastavení pravolevého vyvážení pro„7ch Stereo“....................................................................................................123
Nastavení vertikálního vyvážení hlasitosti pomocí prezenčních reproduktorů pro„7ch Stereo“............124
Nastavení funkce Monaural Mix pro„7ch Stereo“......................................................................................................124
Volba metody nastavení dynamického rozsahu ........................................................................................................124
Nastavení omezení hlasitosti.............................................................................................................................................124
Nastavení počáteční hlasitosti po zapnutí přístroje..................................................................................................125
Automatické nastavení úrovně efektu CINEMA DSP 3D..........................................................................................125
Nastavení virtuálního zadního prostorového reproduktoru (VSBS) ...................................................................125
Kongurace nastavení scén...................................................................126
Volba položek, které mají být zahrnuty dokongurace scény .............................................................................126
Přejmenování názvu scény.................................................................................................................................................127
Kongurace nastavení video/HDMI......................................................128
Kontrola aktuální informace ovideo signálu aHDMI...............................................................................................128
Nastavení použití zpracování video signálu ................................................................................................................128
Nastavení rozlišení video signálu na výstupu HDMI.................................................................................................128
Změna poměru stran video signálu na výstupu HDMI............................................................................................129
Nastavení funkce HDMI Control.......................................................................................................................................129
Nastavení zvukového konektoru pro připojení zvukuTV.......................................................................................129
Nastavení použití ARC..........................................................................................................................................................129
Synchronizace vypnutí přístroje aTV .............................................................................................................................130
Nastavení výstupu HDMI zvuku pomocí reproduktorů televizoru......................................................................130
Volba verze HDCP použitá vHDMI vstupech...............................................................................................................130
Nastavení funkce HDMI Standby Through ...................................................................................................................130
Kongurace síťových nastavení ............................................................131
Kontrola síťových informací na přístroji ........................................................................................................................131
Nastavení způsobu připojení ksíti (metalické/bezdrátové)...................................................................................131
Automatické nastavení parametrů sítě (DHCP)..........................................................................................................131
Ruční kongurace síťových parametrů..........................................................................................................................132
Nastavení funkce Network Standby................................................................................................................................132
Nastavení ltru MAC adres.................................................................................................................................................133
Nastavení MAC adres............................................................................................................................................................133
Nastavení použití Digital Media Controller ..................................................................................................................133
Nastavení řízení hlasitosti zAirPlay.................................................................................................................................133
Nastavení síťového jména na přístroji............................................................................................................................134
Nastavení závislosti napájení přístroje na zařízeních kompatibilních sMusicCast........................................134
Kongurace nastavení Bluetooth®........................................................135
Nastavení funkce Bluetooth®.............................................................................................................................................135
Ukončení připojení mezi zařízením Bluetooth® apřístrojem................................................................................135
Nastavení funkce Bluetooth® Standby...........................................................................................................................135

6Cz
Kongurace nastavení více zón.............................................................136
Kontrola informací oZóně2...............................................................................................................................................136
Nastavení použití hlasitosti výstupu vZóně 2.............................................................................................................136
Nastavení omezení hlasitosti vZóně2 ...........................................................................................................................136
Nastavení počáteční hlasitosti po zapnutí přístroje pro Zónu2............................................................................137
Nastavení zpoždění oproti hlavní zóně .........................................................................................................................137
Přepnutí mezi režimy stereo amono pro Zónu2........................................................................................................137
Nastavení použití Compressed Music Enhancer vZóně 2......................................................................................138
Nastavení tónových korekcí výstupu vZóně2 ............................................................................................................138
Nastavení použití Extra Bass výstupu vZóně2............................................................................................................138
Nastavení vyvážení výstupu vZóně2.............................................................................................................................138
Přejmenování názvu zóny..................................................................................................................................................139
Nastavení použití přepnutí party mode vZóně2.......................................................................................................139
Kongurace nastavení systému ............................................................140
Kontrola systémových informací na přístroji...............................................................................................................140
Volba jazyka nabídek na obrazovce................................................................................................................................140
Kombinace audio jiného zdroje signálu svideem aktuálního zdroje.................................................................141
Volba přeskočení vstupního zdroje při volbě tlačítkem INPUT.............................................................................142
Automatická změna názvů vstupních zdrojů zobrazovaných na displeji.........................................................143
Ruční změna názvů vstupních zdrojů zobrazovaných na displeji........................................................................143
Nastavení funkce Auto Play ...............................................................................................................................................144
Volba přeskočení zvukového programu při volbě tlačítkem PROGRAM...........................................................144
Nastavení funkcí tlačítka PROGRAM na ovladači.......................................................................................................144
Nastavení funkcí přístroje po stisknutí tlačítek ČERVENÉ/ZELENÉ/ŽLUTÉ/MODRÉ na ovladači...............145
Nastavení jasu displeje ........................................................................................................................................................145
Nastavení rozsahu zobrazení hlasitosti..........................................................................................................................145
Nastavení použití krátkých zpráv na obrazovce TV...................................................................................................145
Nastavení obrázku, který se použije jako tapeta na TV obrazovce......................................................................145
Určení podmínek funkce konektoru TRIGGER OUT...................................................................................................146
Určení výstupní úrovně elektronického signálu přenášeného skaždým přepnutím vstupu....................146
Ruční přepnutí výstupní úrovně přenosu elektronického signálu ......................................................................146
Určení zóny, se kterou je funkce konektoru TRIGGER OUT synchronizována..................................................146
Nastavení intervalu do automatického přechodu do pohotovostního režimu..............................................147
Nastavení použití eco mode..............................................................................................................................................147
Ochrana před nechtěnou změnou nastavení..............................................................................................................147
Aktualizace rmware prostřednictvím sítě...................................................................................................................148
Kongurace systémových nastavení
(nabídka ADVANCED SETUP).................................................................149
Základní operace vnabídce ADVANCED SETUP.........................................................................................................149
Položky nabídky ADVANCED SETUP...............................................................................................................................149
Změna nastavení impedance reproduktorů (SP IMP.)..............................................................................................150
Výběr ID dálkového ovládání (REMOTE ID) ..................................................................................................................150
Změna kroku ladění vFM/AM rozsahu (TU).................................................................................................................150
Přepnutí typu video signálu (TV FORMAT)...................................................................................................................150
Zrušení omezení na video výstupu HDMI (MON.CHK).............................................................................................151
Volba formátu signálu HDMI 4K (4K MODE).................................................................................................................151
Nastavení zprávy oformátu DTS (DTS MODE).............................................................................................................152
Záloha aobnovení všech položek nastavení (BKUP/RSTR) ....................................................................................152
Obnovení výchozího nastavení (INIT) ............................................................................................................................153
Aktualizace rmware (UPDATE)........................................................................................................................................153
Kontrola verze rmware (VERSION) ................................................................................................................................153
ODSTRAŇOVÁNÍ POTÍŽÍ 154
Když se objeví potíže..............................................................................154
Pokud se objeví potíže, zkontrolujte nejprve toto: ...................................................................................................154
Napájení, systém adálkový ovladač...............................................................................................................................154
Potíže se zvukem ...................................................................................................................................................................156
Potíže svideem.......................................................................................................................................................................159
Potíže sposlechem rádia AM/FM (AM kromě modelů pro Velkou Británii, Evropu, Austrálii aRusko).....160
Potíže spříjmem DAB (modely pro Velkou Británii, Evropu, Austrálii, Střední Východ aRusko)...............161
Potíže sUSB..............................................................................................................................................................................162
Potíže se sítí..............................................................................................................................................................................162
Potíže sBluetooth®................................................................................................................................................................164
Chybová hlášení na displeji...................................................................166
Chybová hlášení na displeji................................................................................................................................................166
PŘÍLOHA 168
Aktualizace rmware prostřednictvím sítě..........................................168
Aktualizace rmware............................................................................................................................................................168
Aktualizace rmware prostřednictvím sítě...................................................................................................................169

7Cz
Připojení kbezdrátové síti.....................................................................170
Volba způsobu připojení kbezdrátové síti...................................................................................................................170
Nastavení bezdrátového připojení ksíti tlačítkem WPS..........................................................................................171
Nastavení bezdrátového připojení ksíti ze zařízení iOS..........................................................................................171
Nastavení bezdrátového připojení ksíti volbou přístupového bodu ze seznamu........................................173
Ruční nastavení bezdrátového připojení......................................................................................................................174
Nastavení bezdrátového připojení ksíti pomocí WPSPIN......................................................................................176
Vstupní/výstupní konektory akabely ..................................................177
Konektory video/audio........................................................................................................................................................177
Konektory video.....................................................................................................................................................................177
Audio konektory ....................................................................................................................................................................178
Použití prezenčních reproduktorů........................................................179
Uspořádání prezenčních reproduktorů.........................................................................................................................179
Instalace prezenčních reproduktorů do polohy Front Height...............................................................................179
Instalace prezenčních reproduktorů do polohy Overhead....................................................................................179
Použití reproduktorů Dolby Enabled jako prezenčních reproduktorů...............................................................180
Slovníček .................................................................................................181
Slovníček audio informací..................................................................................................................................................181
Slovníček informací oHDMI avideu...............................................................................................................................182
Slovníček síťových informací.............................................................................................................................................183
Slovníček technologií Yamaha ..........................................................................................................................................183
Podporovaná zařízení aformáty souborů............................................184
Podpora zařízení Bluetooth®.............................................................................................................................................184
Podporovaná USB zařízení .................................................................................................................................................184
Podpora zařízení AirPlay......................................................................................................................................................184
Souborové formáty...............................................................................................................................................................185
Tok video signálů....................................................................................185
Tok video signálů...................................................................................................................................................................185
Tabulka konverze videa.......................................................................................................................................................186
Další informace oHDMI..........................................................................187
HDMI Control asynchronizované operace...................................................................................................................187
O funkci Audio Return Channel (ARC)............................................................................................................................188
Kompatibilita HDMI signálu...............................................................................................................................................189
Ochranné známky...................................................................................190
Ochranné známky .................................................................................................................................................................190
Technické údaje ......................................................................................191
Technické údaje......................................................................................................................................................................191
Výchozí nastavení...................................................................................196
Výchozí nastavení nabídky Option..................................................................................................................................196
Výchozí nastavení nabídky Setup....................................................................................................................................196
Výchozí nastavení nabídky ADVANCED SETUP...........................................................................................................198

8Cz
PŘED PRVNÍM POUŽITÍM PŘÍSTROJE
Poznámky knávodu
Poznámky knávodu
Při čtení návodu pamatujte na tyto podmínky.
• Pokud není uvedeno jinak, je na ilustracích vyobrazen model pro USA.
• Některé funkce nejsou vněkterých regionech kdispozici.
• Vzhledem kneustálému zdokonalování produktů je změna specifikací avzhledu bez
předchozího upozornění vyhrazena.
• Tento návod obvykle popisuje operace spoužitím nabídky na obrazovce televizoru.
Operace spoužitím TV obrazovky jsou kdispozici pouze vpřípadě, že je televizor
připojen ktomuto přístroji prostřednictvím HDMI.
• Tato příručka popisuje ovládání přístroje pomocí dodávaného dálkového ovladače.
• Tato příručka používá pro přístroje „iPod touch“ „iPhone“ a„iPad“ souhrnný název
„iPhone“. Pokud není uvedeno jinak, znamená „iPhone“ vtéto příručce jak „iPod touch“,
tak i„iPhone“ a„iPad“.
Varování:
Označuje opatření zabraňující smrti nebo vážnému zranění.
Pozor:
Označuje opatření zabraňující méně závažnému zranění.
Upozornění:
Označuje poznámky ksituacím, kdy hrozí nefunkčnost nebo poškození přístroje.
Poznámka:
Označuje doplňující informace pro lepší použití.
Kontrola příslušenství
Kontrola příslušenství
Ujistěte se, že jste spolu sproduktem obdrželi následující příslušenství.
Anténa AM (kromě modelů pro Velkou Británii,
Evropu, Austrálii, Střední Východ aRusko)
Anténa FM (kromě modelů pro Velkou Británii,
Evropu, Austrálii, Střední Východ aRusko)
* Spřístrojem se dodává jedna zvýše vyobrazených
antén, konkrétní typ závisí na regionu.
Anténa DAB/FM (modely pro Velkou Británii,
Evropu, Austrálii, Střední Východ aRusko)
Mikrofon YPAO
Napájecí přívod
* Typ přiloženého napájecího přívodu se liší podle
regionu, kde jste přístroj zakoupili.
Dálkový ovladač
Baterie (AAA, R03, UM-4) (×2)
Stručný průvodce

9Cz
Používání dálkového ovládání
Vložení baterií do dálkového ovladače
Vložte baterie se správnou polaritou.
Pracovní dosah dálkového ovladače
Nasměrujte dálkový ovladač na senzor dálkového ovládání na přístroji adržte se vníže
uvedeném pracovním dosahu ovladače.
Do 6 metrů

10 Cz
VLASTNOSTI
Co můžete stímto přístrojem dělat
Podpora reproduktorového
systému se 2 až 7.1 kanály
Podle počtu nainstalovaných reproduktorů si můžete
užívat své oblíbené akustické prostory různými způsoby.
• „Použití systému se 7.1/5.1.2 kanály“ (str.21)
• „Použití systému s5.1.2 kanály“ (str.22)
• „Použití systému se 7.1 kanály“ (str.23)
• „Použití systému s5.1 kanály“ (str.24)
• „Použití systému s3.1.2 kanály“ (str.25)
• „Použití Virtual CINEMA FRONT“ (str.26)
• „Přehrávání hudby ve více místnostech“ (str.56)
Automatická optimalizace
nastavení reproduktorů (YPAO)
Funkce YPAO automaticky detekuje připojené
reproduktory aměří jejich vzdálenost od místa poslechu
měřícím mikrofonem YPAO, pak automaticky optimalizuje
nastavení reproduktorů, jako vyvážení hlasitosti
aakustické parametry, tak, aby co nejlépe odpovídalo
charakteru poslechové místnosti (YPAO: Yamaha
Parametric room Acoustic Optimizer).
• „Automatická optimalizace nastavení reproduktorů
(YPAO)“ (str.42)
Poslech sefekty zvukového pole
světším pocitem přítomnosti
Tento přístroj je vybaven řadou zvukových programů
adekodérů prostorového zvuku, které vám umožní
vychutnat si jednotlivé zdroje voblíbeném zvukovém
režimu (např. sefekty zvukových polí nebo jako prostou
stereo reprodukci).
• „Využití 3D zvukových polí (CINEMA DSP 3D)“ (str.50)
• „Poslech efektů zvukových polí optimalizovaných podle
obsahu“ (str.51)
• „Poslech efektů zvukových polí bez prostorových
reproduktorů (Virtual CINEMA DSP)“ (str.51)
• „Poslech prostorového zvuku se sluchátky (SILENT
CINEMA)“ (str.51)
• „Poslech originálního zvuku (straight decode)“ (str.52)
• „Poslech vícekanálového zvuku sefekty zvukového pole
(dekodér surround)“ (str.52)
• „Poslech čistého vysoce věrného zvuku (Pure Direct)“
(str.53)
• „Zesílení basů (Extra Bass)“ (str.54)
• „Přehrávání digitálně komprimovaných formátů
svylepšeným zvukem (Compressed Music Enhancer)“
(str.54)
• „Poslech Dolby Atmos® aDTS:X™“ (str.55)
Široká škála podporovaného
síťového obsahu
Po připojení přístroje ksíti můžete poslouchat různé druhy
síťového obsahu.
• „Přehrávání hudby iTunes/iPhone prostřednictvím
AirPlay“ (str.82)
• „Přehrávání hudby uložené na mediálních serverech
(PC/NAS)“ (str.84)
• „Volba internetových rozhlasových stanic“ (str.86)
• „Poslech streamovacích služeb“ (str.87)
Přehrávání obsahu zrůzných
zdrojů
Konektory HDMI arůzné vstupní/výstupní konektory
na tomto přístroji umožňují připojit video zařízení (např.
přehrávače BD/DVD), audio zařízení (jako přehrávače CD),
zařízení Bluetooth (jako mobilní telefony), herní konzole,
USB paměti adalší zařízení. Obsah připojených zařízení
můžete snadno přehrávat.
• „Volba přijímaného kmitočtu“ (str.66)
• „Přehrávání obsahu zařízení Bluetooth® vpřístroji“
(str.81)
• „Přehrávání obsahu USB paměťového zařízení“ (str.83)

11 Cz
Užitečné funkce
Přístroj je vybaven množstvím užitečných funkcí. Funkce
SCENE umožňuje jediným stiskem tlačítka vybrat
přiřazený vstupní zdroj, zvukový program azapnout/
vypnout režim vylepšení komprimované hudby. Je-li
přístroj spojen sTV kompatibilním sfunkcí HDMI Control
pomocí kabelu HDMI, můžete jej ovládat (přinejmenším
napájení ahlasitost) ovladačem televizoru.
• „Výběr vstupního zdroje aoblíbeného nastavení jedním
dotykem (SCENE)“ (str.88)
• „Registrace oblíbeného obsahu do zkratek“ (str.91)
• „HDMI Control asynchronizované operace“ (str.187)
• „Audio Return Channel (ARC)“ (str.188)
Užitečné aplikace
Aplikace:„AV SETUP GUIDE“
AV SETUP GUIDE je aplikací, která vám pomůže se
zapojením kabelů mezi AV přijímačem azdrojovými
zařízeními is nastavením AV přijímače. Aplikace
vás provede různými nastaveními, jako je připojení
reproduktorů, TV azdrojů video/audio signálu
avolbou reproduktorových systémů.
Pro podrobnosti vyhledejte aplikaci „AV SETUP GUIDE“
zApp Store nebo Google Play.
Aplikace:„AV CONTROLLER“
AV CONTROLLER je aplikací ovládající různé
funkce AV přijímače bez dálkového ovladače.
Tato aplikace dovoluje ovládat kromě napájení
ahlasitosti ipřepínání vstupních zdrojů aspouštět
azastavovat reprodukci.
Podrobnosti se dozvíte po stažení aplikace „AV
CONTROLLER“ zApp Store nebo Google Play.
Aplikace:„MusicCast CONTROLLER“
MusicCast CONTROLLER je aplikací umožňující
propojení zařízení kompatibilních sMusicCast
sdalšími obdobnými zařízeními vjiných místnostech
asoučasnou reprodukci pomocí těchto zařízení.
Aplikace umožňuje používat smartphone nebo
jiné mobilní zařízení namísto dálkového ovladače
ausnadňuje volbu hudby akonfiguraci přístroje
ipřipojených zařízení MusicCast.
Podrobnosti se dozvíte po stažení aplikace „MusicCast
CONTROLLER“ zApp Store nebo Google Play.

12 Cz
Názvy prvků ajejich funkce
Názvy prvků čelního panelu ajejich funkce
Dále je uveden popis ovládacích prvků čelního panelu.
(Model pro USA)
a Tlačítko MAIN ZONE A
Zapnutí/vypnutí (pohotovostní režim) přístroje.
b Indikátor pohotovostního režimu
Je-li přístroj vpohotovostním režimu, bude vnásledujících
případech svítit.
• Je povolena funkce HDMI Control (str.129)
• Je povolena funkce Standby Through (str.130)
• Je povolena funkce Network Standby (str.132)
• Je povolena funkce Bluetooth Standby (str.135)
c Tlačítko ZONE 2
Aktivace/deaktivace audio výstupu do Zóny2 (str.59).
d Tlačítko ZONE CONTROL
Změna zóny (hlavní zóna nebo Zóna2) ovládané tlačítky
aknoflíky na čelním panelu (str.59).
e Tlačítko INFO (WPS)
Přepínání informací zobrazených na displeji (str.62).
Vstup do nastavení bezdrátového připojení ksíti (konfigurace
WPS stiskem tlačítka) přidržením na několik sekund (str.171).
f Tlačítko MEMORY
Uložení rozhlasové stanice do předvolby (str.67).
Uložení obsahu Bluetooth, USB nebo sítě jako zkratky
přidržením na několik sekund (str.91).
g Tlačítka PRESET
Výběr předvolby rozhlasové stanice (str.67).
Vyvolání obsahu Bluetooth, USB nebo sítě registrovaného ve
zkratkách (str.92).
h Tlačítka FM aAM (kromě modelů pro Velkou Británii,
Evropu, Austrálii, Střední Východ aRusko)
Tlačítka FM aDAB (kromě modelů pro Velkou Británii,
Evropu, Austrálii, Střední Východ aRusko)
Přepínají mezi FM aAM (str.66) nebo FM aDAB (str.71).
i Čelní displej
Zobrazení informací (str.14).
j Tlačítka TUNING
Ladění rozhlasové frekvence (str.66).
k Čidlo dálkového ovládání
Přijímá signály zdálkového ovladače (str.9).
l Tlačítko PURE DIRECT
Povolení/zakázání režimu Pure Direct (str.53).

13 Cz
m Knoflík INPUT
Volba vstupního zdroje.
n Konektor PHONES
Pro připojení sluchátek.
o Konektor USB
Připojení USB paměťového zařízení (str.83).
p Tlačítko TONE CONTROL
Oddělené nastavení podání výšek (Treble) ahloubek (Bass)
zvukového výstupu (str.95).
q Tlačítka PROGRAM
Volba zvukového programu nebo dekodéru prostorového
zvuku (str.50).
r Tlačítko STRAIGHT (CONNECT)
Aktivace/deaktivace režimu přímého dekódování (str.52).
Přidržením na 5 sekund se spustí přidání do sítě MusicCast
anastavení bezdrátové sítě (str.49).
s Tlačítka SCENE
Přepnutí složitých nastavení jedním tlačítkem spoužitím funkce
SCENE. Navíc zapne přístroj, pokud byl vpohotovostním
režimu (str.88).
t Konektor AUX
Pro připojení přístrojů jako jsou přenosné přehrávače (str.33).
u Konektor YPAO MIC
Pro připojení dodávaného mikrofonu YPAO (str.42).
v Ovladač VOLUME
Nastavení hlasitosti.
Poznámka
Pro použití ovládacích prvků akonektorů za dvířky panelu jemně
zatlačte na spodní část dvířek. Pokud nepoužíváte ovladače
akonektory za dvířky čelního panelu, nechte dvířka zavřená.

14 Cz
Názvy prvků displeje ajejich funkce
Dále je uveden popis prvků afunkcí displeje.
a HDMI
Svítí, když jsou na vstup nebo výstup přiváděny signály HDMI.
OUT1/OUT2
Indikuje konektory HDMI OUT, na které aktuálně vystupuje
HDMI signál.
b LINK MASTER
Svítí, je-li přístroj vrežimu master sítě MultiCast.
c Indikátor aktualizace firmware
Svítí, je-li na síti kdispozici nová verze firmware.
d Kontrolka Bluetooth
Svítí, je-li přístroj připojen kzařízení Bluetooth.
e CINEMA DSP
Svítí, když je aktivována funkce CINEMA DSP 3D (str.50).
f SLEEP
Svítí, je-li nastaven časovač vypnutí.
g STEREO
Svítí při příjmu stereofonního rozhlasového signálu FM.
TUNED
Svítí při příjmu naladěné rozhlasové stanice FM/AM.
h PARTY
Svítí při zvoleném režimu party mode (str.60).
i ZONE2
Svítí je-li povolen audio výstup do Zóny2 (str.59).
j A-DRC
Svítí, když je aktivována funkce Adaptive DRC (str.96).
k Indikátor hlasitosti
Zobrazuje aktuální hlasitost.
l VIRTUAL
Svítí při činnosti virtuálního zpracování (str.50).
m ECO
Svítí při zvoleném režimu eco mode (str.147).
n Indikátory šipek
Zobrazují použití šipek na dálkovém ovladači.
o Informační displej
Zobrazuje aktuální stav (jako například název vstupu anázev
zvukového režimu). Informace můžete přepínat tlačítkem INFO
(str.62).
p Kontrolka bezdrátové LAN
Svítí, je-li přístroj připojen kbezdrátové síti (str.170).
Poznámka
Tento indikátor může svítit při připojení přístroje ksíti MusicCast.
Pro podrobnosti viz „Připojení přístroje ksíti MusicCast“ (str.49).
q ENHANCER
Svítí, když je aktivován režim vylepšení komprimované hudby
(str.54).
r YPAO VOL.
Svítí při zvolené funkci YPAO Volume (str.95).
s Kontrolky reproduktorů
Indikují reproduktorové svorky, na které je přiváděn signál.
Přední reproduktor (L)
Přední reproduktor (P)
Centrální reproduktor
Prostorový reproduktor (L)
Prostorový reproduktor (P)
Zadní prostorový reproduktor (L)
Zadní prostorový reproduktor (P)
Prezenční reproduktor (L)
Prezenční reproduktor (P)
Subwoofer
t MUTE
Bliká při ztlumeném zvuku.

15 Cz
Názvy prvků zadního panelu ajejich funkce
Dále je uveden popis ovládacích prvků zadního panelu.
(Model pro USA)
• Aby se zabránilo chybám vzapojení, je na přístroji oblast
kolem výstupních video/audio konektorů označena bíle.
a Konektory REMOTE IN/OUT
Pro připojení přijímače/vysílače infračerveného signálu pro
ovládání přístroje aexterních zařízení zjiné místnosti (str.58).
b Konektor TRIGGER OUT
Pro připojení zařízení, které podporuje funkci Trigger (str.38).
c Bezdrátové antény
Pro připojení kbezdrátové (Wi-Fi) síti (str.170) apřipojení
Bluetooth (str.81).
d Konektory HDMI OUT 1–2
Pro připojení kHDMI-kompatibilnímu televizoru avýstup video/
audio signálů (str.30). Při použití ARC lze konektor HDMI OUT
1 použít také ke vstupu audio signálu zTV.
e Konektory HDMI 1–7
Pro připojení kHDMI-kompatibilním přehrávačům avstup
audio/video signálů ztěchto přístrojů (str.31).
f Konektory ANTENNA
Pro připojení rádiových antén (str.34).
g Konektor NETWORK
Pro připojení kmetalické síti (str.36).
h Konektor RS-232C
Jedná se orozšiřující řídící konektor pro uživatelské instalace.
i Přepínač VOLTAGE SELECTOR
(Modely pro Taiwan, Brazílii aStřední/Jižní Ameriku)
Selektor přepněte do polohy odpovídají napětí vaší sítě (str.39).
j Konektor AC IN
Pro připojení přiloženého napájecího přívodu (str.39).
k Konektory AV
Konektory AUDIO
Pro připojení kaudio/video přehrávačům avstup audio/video
signálů ztěchto přístrojů (str.32).
l Konektory PHONO
Pro připojení gramofonu (str.32).
m Konektory ZONE OUT
Pro připojení kexternímu zesilovači vZóně2 apro výstup zvuku
(str.58).
n Konektory PRE OUT
Pro připojení externího výkonového zesilovače (str.37).
o Konektor SUBWOOFER
Pro připojení subwooferu (s vestavěným zesilovačem) (str.20).
p Svorky SPEAKERS
Pro připojení reproduktorů (str.17).

16 Cz
Názvy prvků dálkového ovladače ajejich funkce
Dále je uveden popis ovládacích prvků afunkcí dálkového ovladače.
a Vysílač signálů dálkového ovládání
Vysílá infračervené signály.
b Tlačítko A(napájení přijímače)
Zapnutí/vypnutí (pohotovostní režim) přístroje.
c Přepínač MAIN/ZONE 2
Přepíná zóny ovládané pomocí dálkového ovladače (str.59).
d Tlačítko SLEEP
Opakovaným tisknutím vyberte požadovanou dobu (120 min,
90 min, 60 min, 30 min, off) do vypnutí do pohotovostního
režimu.
e Tlačítko PARTY
Zapíná avypíná režim Party (str.60).
f Tlačítka SCENE
Přepnutí složitých nastavení jedním tlačítkem spoužitím funkce
SCENE. Navíc zapne přístroj, pokud byl vpohotovostním
režimu (str.88).
g Tlačítka volby vstupu
Výběr vstupního zdroje pro reprodukci.
Poznámka
Opakovaným stisknutím tlačítka NET vyberete požadovaný
síťový zdroj.
hknqrs Tlačítka ovládání externích zařízení
Umožňují ovládání přehrávacích funkcí při volbě vstupu „USB“
nebo „NET“ nebo zařízení kompatibilních sHDMI Control.
Poznámka
Zařízení musí podporovat HDMI Control. Některá zařízení
kompatibilní sfunkcí HDMI Control nelze použít.
h Tlačítka PRESET
Výběr předvolby rozhlasové stanice (str.67).
Vyvolání obsahu Bluetooth, USB nebo sítě registrovaného
vezkratkách (str.92).
i Tlačítko OPTION
Zobrazení nabídky možností (str.93).
j Tlačítko SETUP
Zobrazení menu nastavení (str.104).
k Tlačítka ENTER/kurzor, RETURN
Pohyb aovládání nabídek.
l Tlačítko HELP
V nabídce na obrazovce vyvolá vysvětlení pojmu označeného
kurzorem. Tlačítko pracuje při zobrazené ikoně „?“
vobrazovkové nabídce.
m Tlačítka zvukového režimu
Výběr zvukového režimu (str.50).
n Tlačítka ovládání reprodukce
Ovládají reprodukci na jiném zařízení.
o Tlačítko HDMI OUT
Výběr konektorů HDMI OUT použitých pro výstup video/audio
signálu (str.62).
p Tlačítko PURE DIRECT
Povolení/zakázání režimu Pure Direct (str.53).
q Tlačítka VOLUME
Nastavení hlasitosti.
r Tlačítko MUTE
Umlčení výstupu zvuku.

17 Cz
PŘÍPRAVA
1 Připojení reproduktorů
Názvy reproduktorů ajejich funkce
Dále je uveden popis afunkce reproduktorů připojených kpřístroji.
0,5 až 1 m
0,3 mnebo více
1,8 m 1,8 m
0,5 až 1 m
10° až 30°10° až 30°
Poznámka
Následující obrázek použijte jako vzor ideálního rozmístění reproduktorů. Skutečné uspořádání
reproduktorů vreálném poslechovém prostoru nemusí odpovídat přesně, protože funkce YPAO
automaticky optimalizuje nastavení (jako vzdálenost) reproduktorů podle skutečného stavu.
Typ reproduktoru Zkratka Funkce
Přední (L/P) /Výstup zvuků předních kanálů (stereofonní zvuk).
Centrální Výstup zvuku centrálního kanálu (jako jsou dialogy filmů
nebo vokály).
Prostorový (L/P) /
Výstup zvuku prostorových kanálů. Pokud nejsou připojeny
žádné zadní prostorové reproduktory, produkují prostorové
reproduktory také zvuky zadního prostorového kanálu.
Zadní prostorové (L/P) /Výstup zvuku zadních prostorových kanálů.
Prezenční (L/P) /Vytvářejí efektové zvuky CINEMA DSP 3D nebo výškové
kanály obsahu Dolby Atmos aDTS:X.
Subwoofer Výstup zvuků nízkofrekvenčního kanálu azdůraznění
basových složek ostatních kanálů.
Poznámka
Přístroj umožňuje použití tří uspořádání prezenčních reproduktorů. Můžete zvolit uspořádání, které nejlépe
vyhovuje poslechovému prostoru.
• Front Height
• Overhead
• Dolby Enabled SP

18 Cz
Uspořádání apřipojení reproduktorů
Podle počtu používaných reproduktorů vyberte jejich uspořádání arozmístěte reproduktory
asubwoofer vmístnosti.
Typ reproduktoru
Reproduktorový systém
(počet kanálů)
7.1/5.1.2 5.1 2.1
Přední (L/P) /● ● ●
Centrální ● ●
Prostorový (L/P) /●*3
Zadní prostorové (L/P) / *1
Prezenční (L/P) / *2 *4
Subwoofer ● ● ●
Pokud máte devět reprosoustav, můžete použít oba zadní prostorové reproduktory
aprezenční reproduktory. Tento přístroj automaticky přepíná používané reproduktory podle
vstupního signálu azvolené funkce CINEMA DSP.
Pokud máte sedm reproduktorů, použijte dva znich jako zadní prostorové (*1) nebo
prezenční (*2) reproduktory.
Pokud máte pět reproduktorů, použijte dva znich jako zadní prostorové (*3) nebo
prezenční (*4) reproduktory.
Poznámka
• „5.1.2“ znamená „standardní 5.1 kanály plus 2 reproduktory nad hlavou“.
• Při použití zadních prostorových reproduktorů zapojte pravý alevý zadní reproduktor. Použití pouze
jednoho zadního prostorového reproduktoru již není možné.
• K přístroji můžete také připojit až 2 subwoofery (s vestavěným zesilovačem).
Požadavky na reproduktory
Reproduktory asubwoofery připojené kpřístroji musejí splňovat následující požadavky:
• Ve výchozím nastavení je přístroj nakonfigurován pro použití s8ohmovými reproduktory.
Pokud používáte reproduktory simpedancí 6 ohmů, nastavte impedanci reproduktorů
na „6 ΩMIN“. Podrobnosti naleznete vkap.:
– „Nastavení impedance reproduktorů“ (str.19).
• Použijte subwoofer svestavěným zesilovačem.
Poznámka
• Připravte reproduktory podle zvoleného systému.
• Připojte přední levý apravý reproduktor.

19 Cz
Nastavení impedance reproduktorů
Ve výchozím nastavení je přístroj nakonfigurován pro použití s8ohmovými reproduktory. Při
použití reproduktorů simpedancí 6 ohmů nastavte hodnotu impedance na „6 ΩMIN“.
1 Před připojením reproduktorů zapojte napájecí přívod do síťové
zásuvky.
2 Držte tlačítko STRAIGHT na čelním panelu astiskněte tlačítko
MAIN ZONE A.
A(MAIN ZONE)
STRAIGHT
3 Ujistěte se, že je na displeji čelního panelu zobrazeno „SP IMP.“.
4 Stiskem tlačítka STRAIGHT vyberte „6 ΩMIN“.
5 Stiskněte tlačítko MAIN ZONE Apro přepnutí přístroje do
pohotovostního režimu aodpojte napájecí přívod ze zásuvky.
Nyní můžete připojit reproduktory.
Požadavky na kabely
K připojení reproduktorů kpřístroji použijte následující typy dokoupených kabelů:
Reproduktorové kabely (podle počtu
reproduktorů)
Audio kabel (pro připojení subwooferu)
Jak připojit reproduktory
■Připojení reproduktorů
Kabelem propojte zápornou (–) svorku výstupu přístroje se zápornou (–) svorkou
reprosoustavy akladnou (+) svorku přístroje skladnou (+) svorkou reprosoustavy.
Upozornění
Při zapojování kabelů dbejte těchto doporučení:
• Kabely připravujte stranou od přístroje, aby nedošlo kzapadnutí ulomeného drátku dovnitř přístroje,
hrozí zkrat apoškození přístroje.
• Nesprávné zapojení reproduktorových kabelů může způsobit zkrat výstupu apoškození přístroje nebo
reproduktorů.
–Pevně zatočte dráty na obnaženém konci ksobě.
–Nedopusťte dotyk obnažených drátů obou žil kabelu.
–Nedopusťte dotyk obnažených drátů svodivými částmi (zadní panel, šrouby apod.) přístrojů
akonstrukcí.

20 Cz
Poznámka
• Před připojením reproduktorů odpojte napájecí přívod přístroje ze síťové zásuvky.
• Připojte přední levý apravý reproduktor.
• Ve výchozím nastavení je přístroj nakonfigurován pro použití s8ohmovými reproduktory. Pokud
používáte reproduktory simpedancí 6 ohmů, nastavte impedanci reproduktorů na „6 ΩMIN“.
Podrobnosti naleznete vkap.:
–„Nastavení impedance reproduktorů“ (str.19).
1 Z konců reproduktorového kabelu odstraňte cca 10 mm izolace
aobnažený vodič pevně zakruťte.
2 Povolte reproduktorové svorky.
3 Obnažené vodiče reproduktorového kabelu vložte do mezery na
boku svorky (vpravo nahoře nebo vlevo dole).
4 Svorku dotáhněte.
+ (červená)
- (černá)
Propojení je tímto dokončeno.
Poznámka
• Pokud se na displeji zobrazí zpráva „Check SP Wires“ po zapnutí přístroje, vypněte jej azkontrolujte
připojení reproduktorů.
• (Pouze modely pro USA, Kanadu, Čínu, Taiwan, Brazílii, Střední aJižní Ameriku amezinárodní model)
Při použití banánků utáhněte svorku apak zasuňte banánek do středu svorky.
Banánek
■Připojení subwooferu
K připojení subwooferu použijte audio kabel.
Poznámka
Před připojením subwooferu odpojte napájecí přívod přístroje asubwooferu ze síťové zásuvky.
Audio kabel
