Passion PH150 Phono Amplifier
Page 3
www.ybahifi.com

We thank you for your purchase of our YBA Passion product. We are confident that it will provide you with
many years of listening pleasure.
YBA Passion products have been manufactured with the same pride and attention to detail as every other
product made since our creation in 1981. Your new product will give you the very best audio quality.
This user manual has been designed to give you all the information you need to install, connect, setup and
use your product. For your own safety and to ensure that no damage occurs, we strongly recommend that
you read the safety guidelines carefully before installation.
It is our recommendation that you use a rack or stand that is recommended for use with audio equipment.
If your equipment is on a portable rack it should be moved with great care, to avoid any accident.
It is always advisable to unplug the unit from the mains supply before cleaning. The casework should
normally only require a wipe with a soft, damp, lint-free cloth. Do not use paint thinners or other chemical
solvents for cleaning or furniture cleaning sprays or polishes as they can cause indelible white marks.
Only connect the product to a power supply of the type described in the operating instructions or as
marked on the rear panel. Be sure to check the noted voltage. Power supply cords should be routed so that
they are not likely to be walked on or pinched by items placed upon or against them. Only use the power
supply cord supplied with your product.
Unplug the power cord or switch it off if left unused for a long period of time.
This product has been designed to meet the IEC 60065 international electrical safety standard as well as CE
and RoHs regulations. The pictorial "crossed-bin" means the equipment must not be thrown with ordinary
wastes but must be collected for reuse, recycling and other forms of recovery. If no longer required it must
therefore be deposited in an appropriate collection point.
YBA is a registered trademark of YBA SAS and is restricted for use by YBA, its subsidiaries and authorized
agents. All other brands and product names quoted in this manual are registered trademarks and the
property of their respective owners.
Disclaimer: All the information contained in this manual was correct at the time of publication. However,
as our engineers are always updating and striving to improve our products, your amplifier may have slightly
different appearance, performance, or modified functionality than presented in this manual.
Passion PH150 Phono Amplifier
Page 4 www.ybahifi.com

YBA Warranty Policy Information
YBA warrants this product to be free from defects in materials and workmanship subject to the following:
The warranty period may vary from country to country and according to local regulations. Consult your
dealer or distributor to confirm the warranty duration in your country.
YBA will repair or replace this product (at YBA's sole option) or any defective parts in this product within the
terms of the warranty.
YBA warranty applies to the original purchaser only. ensure that you retain a valid proof ofAlways
purchase.
YBA shall not be liable for any incidental or consequential damages for breach of any express or implied
warranty in this product.
Except to the extent prohibited by law, this warranty is exclusive and in lieu of all other express and implied
warranties.
YBA warranty does not affect your statutory rights.
To obtain warranty service, please contact the YBA authorized dealer from whom you purchased this
product. Your dealer will deliver the product to the registered YBA service centre.
Shipping to the service centre is at your cost and your amplifier must be packed in either its original carton
or packaging affording an equal degree of protection.
Proof of purchase in the form of a bill of sale or receipted invoice, which is evidence that this product is
within the warranty period, must be presented to obtain warranty service.
This warranty is invalid if
(a) the factory-applied serial number has been modified, altered or removed from this product
(b) this product was not purchased from a YBA authorized dealer
(c) the product shows any evidence of repair or attempt to repair not performed by a YBA authorized
service centre.
Maintenance and service or replacement of parts due to normal wear and tear
Faults caused by extreme situations (such as damage due to lightning, floods, moisture, fire...)
Problems arising from the misuse of the product or use of this product for non-domestic use
Faults caused by shock or the result of the product being dropped
Faults due to unauthorised opening or tampering with the unit
Damages due to repairs, modifications or cleaning by non-approved technicians or due to the use of non-
YBA parts
Damage or defects caused by the use of inadequate packing during return to an authorized service centre
Damage to the outer chassis due to normal or abnormal wear and tear
Any complete or partial loss of data/files
Faults caused as a result of a short-circuit on the loudspeaker outputs
Warranty Procedure
Warranty Exclusions
Faults caused by other devices or accessories such as power cords, power filters, loudspeakers
Passion PH150 Phono Amplifier
www.ybahifi.com Page 5

Most modern amplifiers today do not have the necessary circuitry built in to drive a turntable. As a
consequence a necessity arises to use a phono pre-amplifier. What this does is to boost the level and correct
the frequency response of the output from a moving magnet (MM) or moving coil (MC) cartridge. It will then
be compatible with standard line level inputs on the amplifier. Therefore the volume should be approximately
the same as other components in the system - i.e. CD player.
The PH150 caters for MM, low output MC and high output MC cartridges.
Connect the output from the cartridge into either the MM or MC input on the back of the PH150. You will see
there are two inputs available for MC and one for MM. Please see the explanation of which to use in the ‘Rear
Panel’ section of this manual. Then connect the output of the PH150 to one of the inputs of your pre or
integrated amplifier. Always use a good quality cable. Ideally suited for use with YBA Passion products, the
PH150 can be used with any pre or integrated amplifier.
Do not connect MM and MC cartridges at the same time as there will be a possibility with the high
amplification factor that some noise could occur at the output stage.
You will note that the selector control on the front panel of the PH150 has only two options - MM or MC -
whereas there are three inputs on the rear panel. The circuitry has been designed so that it will automatically
sense which type of moving coil cartridge is being used and settings will adjust accordingly. This is in keeping
with YBA’s philosophy to avoid any unnecessary switching on the signal path.
The power supply of the is separated from the main circuitry. As amplification in phono pre-amplifiers isPH150
high, separating the power supply gives a dramatic improvement to performance. However rather than
provide two separate boxes, we have chosen to separate the power supply within the one chassis. This gives us
the opportunity to use the standard style of Passion casework and front panel design features.
A word of warning. Switch off your PH150 before you connect or disconnect any cartridge. Large output signals
can occur and are best avoided. Always lower the volume when placing or lifting a stylus from an LP and always
lower the volume before you switch off your PH150.
Passion PH150 Phono Amplifier
www.ybahifi.com
Page 6

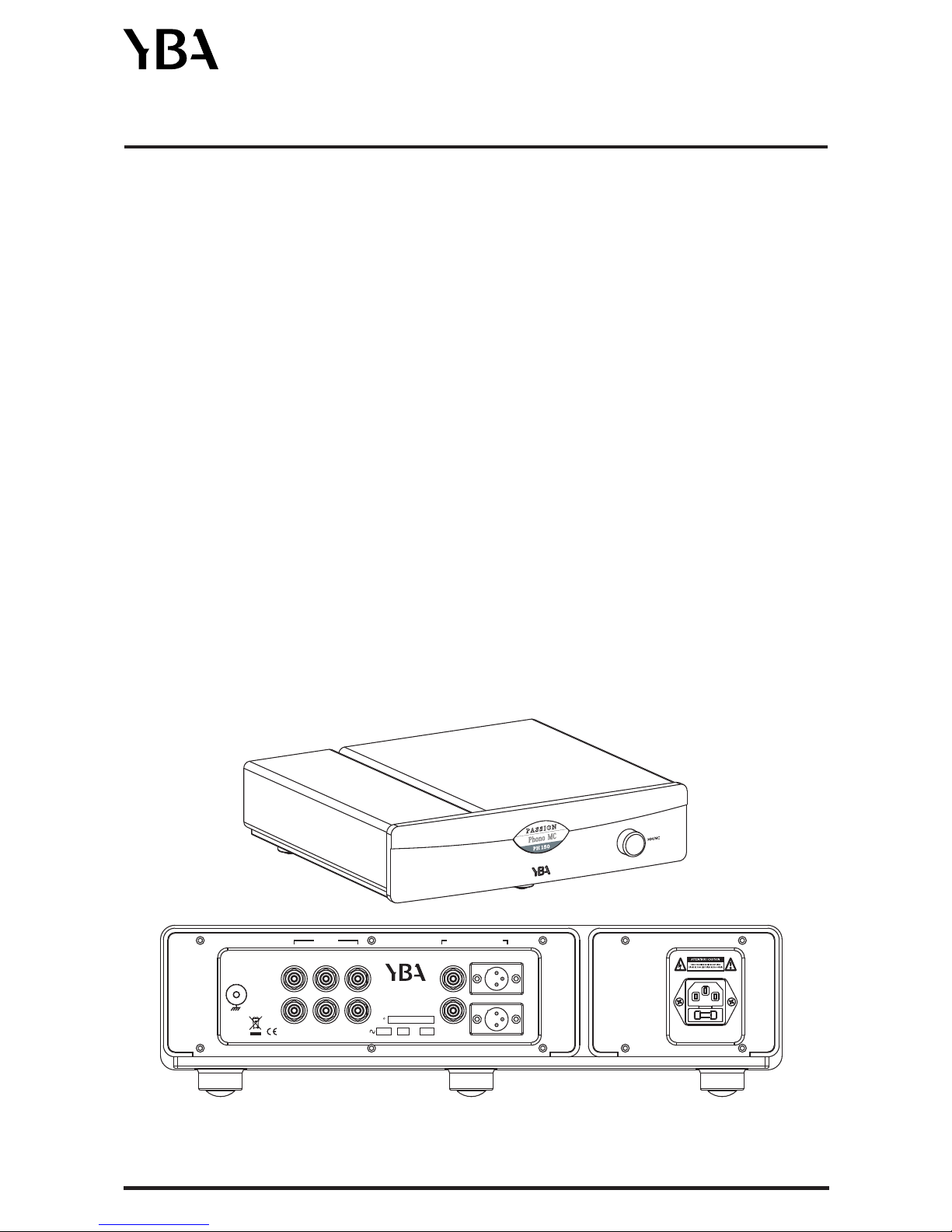

MMMC RCA XLR
R
L
ANALOG OUTPUT
INPUT
Designed in France
VHz W
N
160
PHONO AMPLIFIER
PASSION PH
15 0
HIGH MC

Passion PH150 Phono Amplifier
www.ybahifi.com Page 7

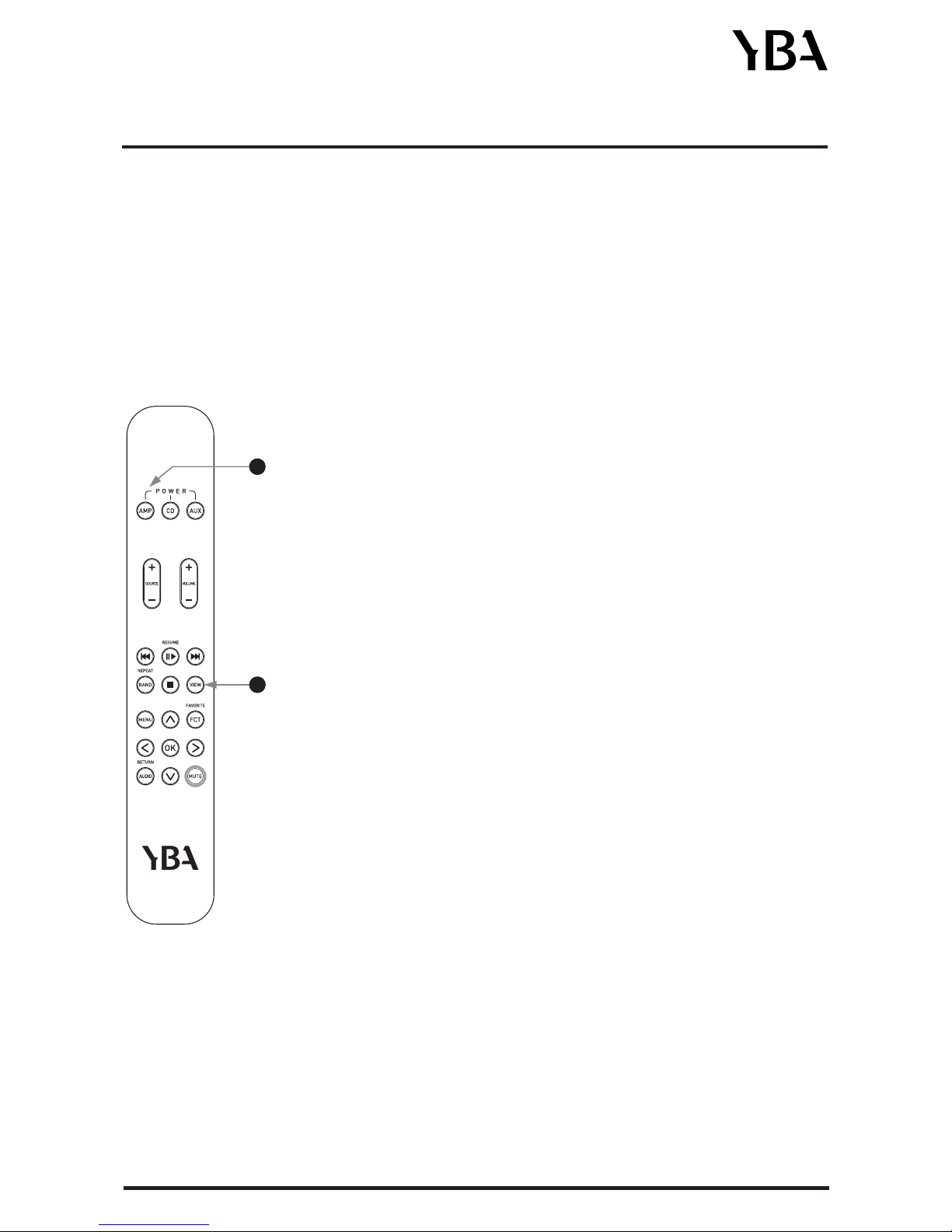

Using your YBA Remote Control
Note: means a short press on a key while means to keep the key pressed for more than 3PRESS HOLD
seconds. Always point the remote towards the IR window of your PH150
Select the device you want to control between AMP, CD and AUX. To control
the PH150, you need to select the AMP button.
Note: AMP will remain the active function until you select another device.
CAUTION Before connecting any input or output.....
Always make sure your PH150 is in the OFF position. If you have any doubt, unplug the AC power cable from the
wall.
Make sure any components connected to your phono amplifier are off.pre-
Neatly arrange and organize wiring to and from your PH150 and to and from all your components. Separate AC
wires from audio cables to prevent hum or other unwanted noise from being introduced into the system.
VIEW: Hold (>3 seconds) and the display brightness dims. Hold again and the
display turns off. Hold again and the display turns on.
1
All YBA products are supplied with their own elegant remote control handset. They are all similar in
appearance with particular buttons programmed to control particular products. In the case of the PH150
phono pre-amplifier, just two buttons are required.
2
2
1

Passion PH150 Phono Amplifier
Page 8 www.ybahifi.com
MM/MC
PH150
Phono MCPhono MC
MMMC RCA XLR
R
L
ANALOG OUTPUT
INPUT
Designed in France
VHz W
N
160
PHONO AMPLIFIER
PASSION PH
15 0
HIGH MC

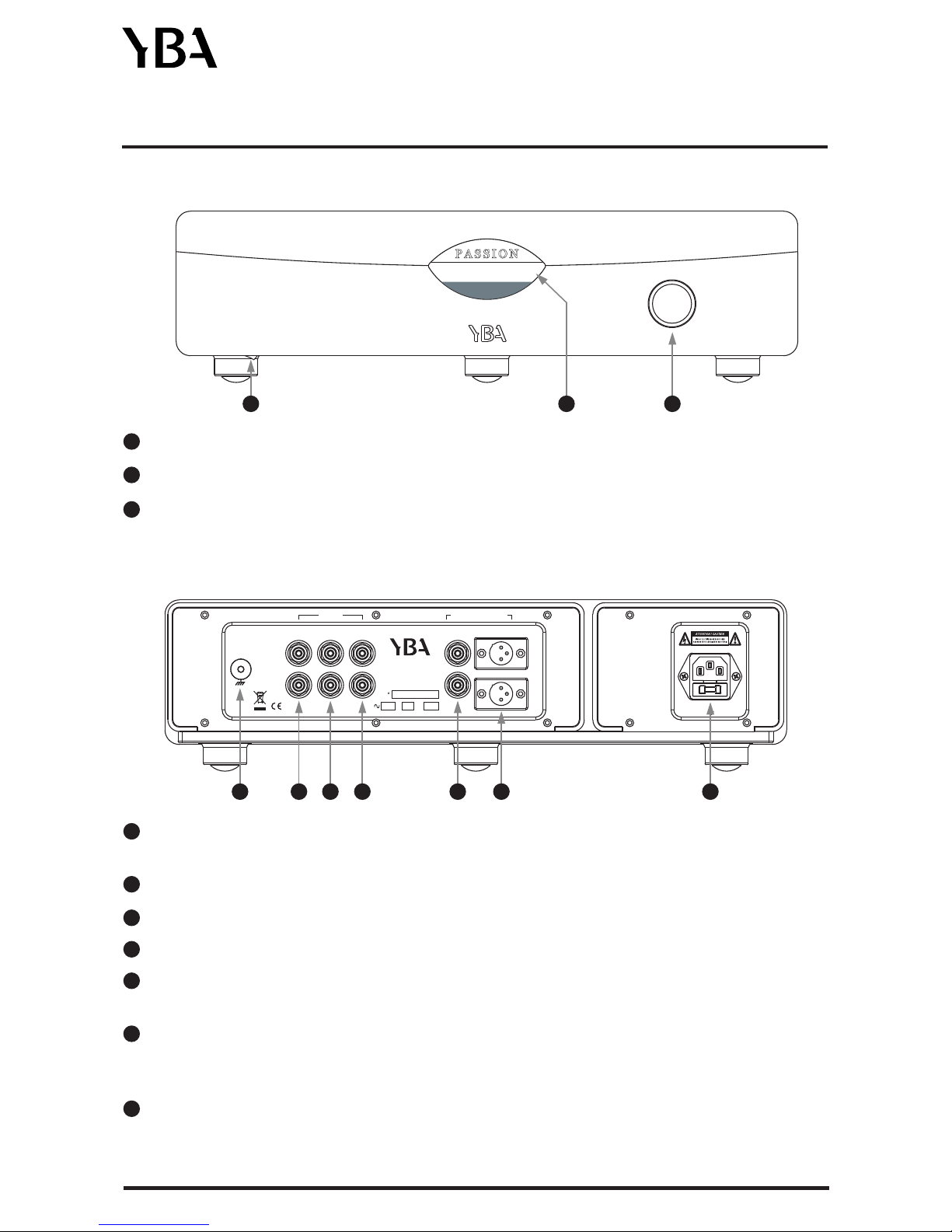

Discovering your PH150: Front view
2
3
1
2
1
1
Discovering your PH150: Back view
2
3
1
2
2 31
2 763 41 5
3
4
5
7
6
Power inlet: Connect provided mains cable. Be sure your PH150 switch is in OFF position before
plugging or unplugging the mains cable.
Balanced Audio output: This is a higher quality output that can reject noise and interference in the
cable when used with equipment with balanced inputs. XLR connectors should be wired as follows:
Pin 1 - Ground; Pin 2 - Hot (in-phase); Pin 3 - Cold (phase-inverted).
RCA output: Connect the RCA outputs of your PH150 to the RCA inputs of your pre-amplifier.... (for
example Passion PRE5 0)5
2
3
2
ON/OFF switch: Use this button to switch ON or switch OFF your PH150.
1
DISPLAYand IR sensor: Any information concerning your PH150 will be indicated here.
Input selector: To selector between different cartridge types - MM or MC.
Ground. This is a terminal that allows the tone arm shield cable to connect directly to the chassis of
the PH150 to eliminate any radio interference or hum from the signal.
M C input: nput impedance 3-100ohm, 60dB Gainoving oil (MC) I
High MC input: nput impedance 47Kohm, 45dB Gainoutput Moving Coil ( ) I
Moving Magnet ( ) IMM input: nput impedance 47Kohm, 40dB Gain

Mises en garde et précautions
ATTENTION: Pour réduire le risque de choc électrique, n'essayez pas d'ouvrir l'appareil. Pas réparable par
l'utilisateur. Confiez l'entretien à un personnel qualifié seulement.
Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence
d'instructions importantes et de maintenance (entretien) dans la documentation accompagnant le
produit.
L'éclair avec une pointe de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la
présence de non-isolé une tension dangereuse à l'intérieur du boîtier du produit qui peut être d'une
ampleur suffisante pour constituer un risque de choc électrique.
Ce produit est conçu et fabriqué pour répondre aux strictes de qualité et les normes de sécurité. Vous
devriez lire toute la sécurité et les instructions de fonctionnement avant d'utiliser le produit. Conservez le
manuel pour référence future et respectez tous les avertissements dans le manuel ou sur le produit.
AVERTISSEMENT: Pour réduire le risque de choc électrique ou d'incendie, ne pas exposer ce produit à la pluie
La présence d'électricité près de l'eau peut être dangereux. Ne pas utiliser les produit à l'extérieur ou près
d'une source d'eau, par exemple à côté d'une baignoire, un lavabo, un évier, dans une cave humide ou près
d'une piscine, etc Veillez à ce que les objets ne tombent pas et les liquides ne sont pas déversés dans le
enceinte à travers les ouvertures.
Ne pas placer ce produit sur un lit, un canapé, un tapis ou une surface similaire instable, ou dans une
bibliothèque fermée ou une armoire, où la ventilation pourrait être entravée. Nous recommandons une
distance minimale de 100 mm (4 pouces) autour de tous les côtés et le dessus du produit à fournir une
ventilation adéquate. Assurez-vous que les orifices de ventilation ci-dessous et sur le couvercle supérieur de
votre produit ne sont ni couverts, ni masqué par un objet ou de la poussière.
Localisez le produit à l'écart des flammes nues ou de l'équipement produisant de la chaleur tels que
radiateurs, poêles ou autres appareils (y compris d'autres appareils électroniques) qui produisent de la
chaleur. L'amplificateur a été conçu pour une utilisation dans des climats modérés.
Vous ne devriez jamais tenter de réparer le produit au-delà de celle décrite dans ce manuel. Toutes les
autres réparations doivent être confiées à du personnel qualifié. Le fusible utilisé dans ce dispositif se
trouve sur la prise secteur. Toujours utiliser exactement le même fusible que celui fourni avec votre
appareil.
Si une odeur anormale ou de la fumée est détectée à partir du produit, éteignez-le immédiatement et
débranchez l'appareil de la prise murale. Contactez immédiatement votre revendeur.
Le produit doit être confiée à du personnel qualifié dans les cas:
Le cordon d'alimentation ou la fiche est endommagé
Le produit est tombé ou le boîtier a été endommagé
Des objets sont tombés ou du liquide a été renversé, dans le produit
Le produit a été exposé à l'humidité
Le produit ne semble pas fonctionner normalement ou manifeste un changement marqué dans la
performance
Passion PH150 Phono Amplifier
Page 9
www.ybahifi.com

Nous vous remercions pour votre achat de notre produit du YBA. Nous sommes confiants que cela vous
procurera de nombreuses années de plaisir d'écoute.
Produits YBA ont été fabriqués avec la même fierté et l'attention aux détails comme tous les autres produits
réalisés depuis notre création en 1981. Votre nouveau produit vous donnera la meilleure qualité audio.
Ce manuel a été conçu pour vous donner toutes les informations dont vous avez besoin pour installer,
raccorder, configurer et utiliser votre produit. Pour votre propre sécurité et pour s'assurer qu'aucun
dommage se produit, nous vous recommandons fortement de lire attentivement les consignes de sécurité
avant l'installation.
Il est de notre recommandation que vous utilisez un support ou un stand est recommandé pour une
utilisation avec l'équipement audio. Si votre équipement est sur une grille portable, il doit être manipulé
avec grand soin, pour éviter tout accident.
Il est toujours conseillé de débrancher l'appareil de l'alimentation secteur avant de le nettoyer. Le
traitement des dossiers ne devrait normalement besoin d'un essuyer avec un chiffon doux, humide, non
pelucheux. Ne pas utiliser de diluants de peinture ou de solvants chimiques autres produits de nettoyage
pour le nettoyage ou les meubles ou les polit, car ils peuvent causer des taches blanches indélébiles.
Ne branchez le produit à une alimentation du type décrit dans les instructions de fonctionnement ou
indiqué sur le panneau arrière. Soyez sûr de vérifier la tension noté. Les cordons électriques doivent être
installés de sorte qu'ils ne sont pas susceptibles d'être piétinés ou pincés par des objets placés sur ou contre
eux. Utilisez uniquement le cordon d'alimentation fourni avec votre produit.
Débranchez le cordon d'alimentation ou de l'éteindre s'il reste inutilisé pendant une longue période de
temps.
Ce produit a été conçu pour répondre à la norme IEC 60065 norme internationale de sécurité électrique
ainsi que des règlements CE et RoHS. Le picturale "poubelle barrée" signifie que l'équipement ne doit pas
être jeté avec les déchets ordinaires, mais doivent être collectées pour des formes de réutilisation, de
recyclage et d'autres de la récupération. S'il n'est plus requis, il doit donc être déposés dans un point de
collecte approprié.
YBA est une marque déposée de YBA SAS et l'usage est restreint par YBA, ses filiales et agents agréés.
Toutes les autres marques et noms de produits cités dans ce manuel sont des marques déposées et la
propriété de leurs propriétaires respectifs.
Avertissement: Toutes les informations contenues dans ce manuel étaient correctes au moment de la
publication. Cependant, comme nos ingénieurs mettent à jour et en s'efforçant d'améliorer nos produits,
votre amplificateur peut avoir l'apparence légèrement différente, la performance ou de fonctionnalité par
rapport à ce manuel.
Passion PH150 Phono Amplifier
Page 10 www.ybahifi.com

Information sur YBA Politique de garantie
YBA garantit que ce produit est exempt de défauts dans les matériaux de fabrication et sous réserve de ce
qui suit:
La période de garantie peut varier d'un pays à l'autre et selon les réglementations locales. Consultez votre
revendeur ou distributeur pour confirmer la durée de la garantie dans votre pays.
YBA s'engage à réparer ou remplacer ce produit (à la seule discrétion de YBA) ou toute pièce défectueuse de
ce produit dans les termes de la garantie.
Garantie YBA s'applique à l'acheteur d'origine seulement. Toujours veiller à ce que vous conserviez une
preuve d'achat valide.
YBA ne doit pas être tenue responsable des dommages directs ou indirects pour la violation de toute
garantie expresse ou implicite dans ce produit. Sauf dans la mesure interdite par la loi, cette garantie est
exclusive et remplace toute autre garantie expresse ou tacite.
Garantie YBA n'affecte pas vos droits statutaires.
Procédure pour la Garantie
Pour obtenir un service de garantie, s'il vous plaît contacter le revendeur local agréé auprès duquel vous
avez acheté ce produit. Votre revendeur vous livrer le produit au centre social YBA service.
Expédition au centre de service est à vos frais et votre amplificateur doit être emballé dans son carton
d'origine soit ou un emballage offrant un degré de protection équivalent.
Une preuve d'achat sous la forme d'un acte de vente ou de la facture acquittée, qui est la preuve que ce
produit est dans la période de garantie, doit être présentée pour obtenir le service de garantie.
Cette garantie n'est pas valable si
(a) de l'usine-appliquée numéro de série a été modifié, altéré ou supprimé de ce produit
(b) ce produit n'a pas été acheté auprès d'un distributeur local agréé
(c) le produit montre des signes de réparation ou de tentative de réparation n'est pas effectuée par un
centre de service agréé YBA.
Exclusions de garantie
Entretien et réparation ou remplacement de pièces sujettes à l'usure normale
Les problèmes résultant de la mauvaise utilisation de ce produit pour l'usage domestique non
Dommages au châssis externe due à une usure normale ou anormale et à la déchirure
Défauts causés par des situations extrêmes (tels que les dommages dus à la foudre, les inondations,
humidité, au feu ...)
Défauts causés par des courts-circuits sur les sorties haut-parleurs
Défauts causés par le choc ou le résultat du produit étant tombé
Les dégâts ou pannes causés par l'utilisation d'un emballage inadéquat pendant le retour à un centre de
service autorisé
Défauts causés par d'autres appareils ou accessoires tels que les cordons d'alimentation, filtres de
puissance, haut-parleurs
Les dommages dus aux réparations, modifications ou de nettoyage par des non techniciens agréés ou en
raison de l'utilisation de pièces non YBA
Défauts dus à une ouverture non autorisée ou l'altération de l'unité
Passion PH150 Phono Amplifier
www.ybahifi.com Page 11

Passion PH150 Phono Amplifier
www.ybahifi.com
Page 12
MMMC RCA XLR
R
L
ANALOG OUTPUT
INPUT
Designed in France
VHz W
N
160
PHONO AMPLIFIER
PASSION PH
15 0
HIGH MC
La plupart des amplificateurs modernes aujourd'hui ne comportent pas la circuiterie intégrée nécessaire pour
alimenter un tourne-disque. Par conséquent, il devient nécessaire d'utiliser un pré-amplificateur phono. Cela
augmente le niveau et corrige la réponse en fréquence de la sortie d'une cartouche à aimant mobile (MM) ou à
bobine mobile (MC). Il sera alors compatible avec les entrées de niveau de ligne standard sur l'amplificateur.
Ainsi, le volume doit être environ le même que pour d'autres composants du système - c.-à-d. le lecteur CD.
Le PH150 est destiné aux cartouches MM, MC à faible sortie et MC à sortie élevée.
Connectez la sortie de la cartouche dans l'entrée MM ou MC à l'arrière du PH150. Vous verrez qu'il y a deux
entrées disponibles pour MC et une pour MM. Veuillez consulter l'explication concernant lequel utiliser dans la
section « Panneau arrière » du présent manuel. Ensuite, connecter la sortie du PH150 à l'une des entrées de
votre pré-amplificateur ou amplificateur intégré. Utiliser toujours un câble de bonne qualité. Le PH150
convient idéalement à une utilisation avec des produits YBA Passion et peut être utilisé avec tout pré-
amplificateur ou amplificateur intégré.
Ne pas connecter les cartouche MM et MC en même temps car il y aura une possibilité qu'avec le facteur
d'amplification élevé, du bruit se produise à l'étage de sortie.
Vous constaterez que le contrôle sélecteur sur le panneau arrière du PH150 a seulement deux options - MM ou
MC - alors qu'il y a trois entrées sur le panneau arrière. La circuiterie est conçue pour détecter
automatiquement le type de cartouche utilisé et les paramètres sera ajustée en conséquence. Cela est
conforme avec la philosophie de YBA pour éviter une commutation inutile sur le trajet du signal.
L'alimentation du PH150 est séparée de la circuiterie principale. Etant donné que l'amplification dans le phono
du préamplificateur est élevée, la séparation de l'alimentation électrique fournit une amélioration significative
de la performance. Cependant, au lieu de fournir deux boîtes séparées, nous avons décidé de séparer la section
alimentation en énergie au sein de laseul châssis. Cela nous donne la possibilité d'utiliser le panneau avant de la
série Passion.
Mise en garde :Éteignez votre PH150 avant de brancher ou débrancher un cartouche. Grandes signaux de sortie
peuvent se produire et sont mieux éviter. Toujours baisser le volume lors du placement ou de la levée un stylet
d'un LP et toujours de diminuer le volume avant d'éteindre votre PH150.

Passion PH150 Phono Amplifier
www.ybahifi.com Page 13
Remarque: PRESSE signifie un appui bref sur une touche alors que des moyens de maintien pour maintenir
la touche enfoncée pendant plus de 3 secondes. Toujours pointer la télécommande vers la fenêtre IR de
votre PH150
Sélectionnez l'appareil que vous souhaitez contrôler entre AMP, CD et AUX.
Pour contrôler la P 50, vous devez sélectionner le bouton AMP.H1
Remarque: AMP restera la fonction active jusqu'à ce que vous sélectionnez
un autre périphérique.
ATTENTION Avant de raccorder toute entrée ou sortie .....
Assurez-vous toujours de votre amplificateur est en position OFF. Si vous avez un doute, débranchez le câble
d'alimentation du mur.
Assurez-vous que tous les composants connectés à votre serveur de musique sont éteints.
Soigneusement et d'organiser le câblage vers et depuis votre PH150 et depuis et vers tous vos appareils. Placez
les fils CA de câbles audio pour éviter tout ronflement ou d'autres bruits indésirables de s'introduire dans le
système.
VIEW: Hold (> 3 secondes) s'assombrit luminosité de l'écran. Maintenez à
nouveau afficher s'éteint. Maintenez à nouveau écran s'allume.
Utilisation de votre télécommande YBA
Tous les produits YBA sont fournis avec une télécommande élégante. Ils ont tous une apparence semblable
avec des boutons spécifiques programmés pour contrôler des produits spécifiques. Dans le cas du
préamplificateur phono, seulement deux boutons sont nécessaires.
2
2
1

Passion PH150 Phono Amplifier
www.ybahifi.com
Page 14
MM/MC
PH150
Phono MCPhono MC
Découvrir votre PH150: Vue de face
ON / OFF: Utilisez ce bouton pour allumer ou éteindre votre PH150.
Sélecteur d'entrée: Pour sélecteur entre les deux entrées différentes.
Découvrir votre PH150: Vue arrière
DISPLAY et capteur IR: Toutes les informations concernant votre PH150 sera indiqué ici. Pointez la
télécommande vers cette zone pour contrôler votre PH150 à distance.
1
2
3
MMMC RCA XLR
R
L
ANALOG OUTPUT
INPUT
Designed in France
VHz W
N
160
PHONO AMPLIFIER
PASSION PH
15 0
HIGH MC
2 31
2 763 41 5
1
2
3
4
5
7
7
6
RCA1/RCA2 output: Connectez les sorties RCA de votre P 50 aux entrées RCA de votre pré-H1
amplificateur (P 50).RE5
Balanced Audio output: Il s'agit d'une production de qualité supérieure qui peut rejeter le bruit et les
interférences dans le câble lorsqu'il est utilisé avec des équipements avec des entrées symétriques.
Connecteurs XLR doivent être câblés: Pin 1 - Terre; Broche 2 - Hot (en phase); Broche 3 - Cold (phase
inversée).
Power inlet: Connectez fournis câble d'alimentation. Assurez-vous que votre commutateur P 50 estH1
en position OFF avant de brancher ou de débrancher le câble d'alimentation.
MC input Impédance d'entrée: 3-100ohm, 60dB Gain
High MC input: Impédance d'entrée 47Kohm, 45dB Gain
MM input: 47Kohm, 40dB GainImpédance d'entrée
Terre. C'est un terminal de sortie qui permet au câble bras de lecture blindé de se connecter directement
au châssis du PH150 pour éliminer tout brouillage radioélectrique ou ronflement du signal.

SPECIFICATIONS / SPÉCIFICATIONS
Input impedance
Gain
SNR
THD
RIAA accuracy
Outputs
Inputs
Display
Display Brightness
Finish
Power Supply
Dimensions
Weight
3 Ohms or 47 Kohms
MM or high MC: 40, 45dB
MC: 60dB
90dB (A weighted @ 40dB input gain)
<0.005%
within 0.3dB/20Hz - 20kHz
1 RCA 1 Balanced
3 RCA Analog Signal Inputs
OLED
Adjustable from remote (lower brightness = better sound)
Natural aluminium
Linear power supply with high performance transformer 200VA
430mm x 400mm x 118mm
11.5 kg
Passion PH150 Phono Amplifier
www.ybahifi.com Page 15

www.ybahifi.com
inf[email protected]
