YBA DESIGN Passion PRE550A User manual

Owner’s Manual
Passion PRE550A Pre Amplifier
Livret d’utilisation

Warnings and Precautions
CAUTION: To reduce the risk of electric shock, do not try to open the device. No user serviceable parts
inside. Refer servicing to qualified service personnel only.
The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
product.
This product is designed and manufactured to meet strict quality and safety standards. You should read all
the safety and operating instructions before using the product. Retain the manual for future reference and
adhere to all warnings in the manual or on the product.
The presence of electricity near water can be dangerous. Do not use the product outdoors or near any
source of water for example next to a bathtub, washbowl, kitchen sink, in a wet basement or near a
swimming pool, etc. Take care that objects do not fall and liquids are not spilled into the enclosure through
any openings.
Do not place this product on a bed, sofa, rug or similar soft surface, or in an enclosed bookcase or cabinet,
where ventilation may be impeded. We recommend a minimum distance of 100 mm (4 inches) around all
sides and top of the product to provide adequate ventilation. Be sure that the ventilation holes below and
on the top cover of your product are neither covered nor obscured by any object or dust.
Locate the product away from naked flames or heat producing equipment such as radiators, stoves or other
appliances (including other electronic devices) that produce heat. The amplifier has been designed for use
in moderate climates.
You should never attempt to service the product beyond that described in this manual. All other servicing
should be referred to qualified service personnel. The only fuse used in this device is on the AC socket.
Always use exactly the same fuse as the one provided with your unit.
WARNING: To reduce the risk of fire or electric shock, do not expose this product to rain or moisture.
If an abnormal smell or smoke is detected from the product, turn the power off at once and unplug the unit
from the wall outlet. Contact your dealer immediately.
The power supply cord or plug is damaged
The product has been dropped or the enclosure has been damaged
Objects have fallen, or liquid has been spilled, into the product
The product has been exposed to moisture
The product does not appear to function normally or exhibits a marked change in performance
The product should be referred to qualified service personnel when:
Warnings and Precautions
CAUTION: To reduce the risk of electric shock, do not try to open the device. No user serviceable parts
inside. Refer servicing to qualified service personnel only.
The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user
to the presence of un-insulated dangerous voltage within the product’s enclosure which may be of
sufficient magnitude to constitute a risk of electric shock.
Passion PRE550A Pre Amplifier
Page 3
www.ybahifi.com

We thank you for your purchase of our YBA Passion product. We are confident that it will provide you with
many years of listening pleasure.
YBA Passion products have been manufactured with the same pride and attention to detail as every other
product made since our creation in 1981. Your new product will give you the very best audio quality.
This user manual has been designed to give you all the information you need to install, connect, setup and
use your product. For your own safety and to ensure that no damage occurs, we strongly recommend that
you read the safety guidelines carefully before installation.
It is our recommendation that you use a rack or stand that is recommended for use with audio equipment.
If your equipment is on a portable rack it should be moved with great care, to avoid any accident.
It is always advisable to unplug the unit from the mains supply before cleaning. The casework should
normally only require a wipe with a soft, damp, lint-free cloth. Do not use paint thinners or other chemical
solvents for cleaning or furniture cleaning sprays or polishes as they can cause indelible white marks.
Only connect the product to a power supply of the type described in the operating instructions or as
marked on the rear panel. Be sure to check the noted voltage. Power supply cords should be routed so that
they are not likely to be walked on or pinched by items placed upon or against them. Only use the power
supply cord supplied with your product.
Unplug the power cord or switch it off if left unused for a long period of time.
This product has been designed to meet the IEC 60065 international electrical safety standard as well as CE
and RoHs regulations. The pictorial "crossed-bin" means the equipment must not be thrown with ordinary
wastes but must be collected for reuse, recycling and other forms of recovery. If no longer required it must
therefore be deposited in an appropriate collection point.
YBA is a registered trademark of YBA SAS and is restricted for use by YBA, its subsidiaries and authorized
agents. All other brands and product names quoted in this manual are registered trademarks and the
property of their respective owners.
Disclaimer: All the information contained in this manual was correct at the time of publication. However,
as our engineers are always updating and striving to improve our products, your amplifier may have slightly
different appearance, performance, or modified functionality than presented in this manual.
Passion PRE550A Pre Amplifier
Page 4 www.ybahifi.com

YBA Warranty Policy Information
YBA warrants this product to be free from defects in materials and workmanship subject to the following:
YBA
The warranty period may vary from country to country and according to local regulations. Consult your
dealer or distributor to confirm the warranty duration in your country.
will repair or replace this product (at YBA's sole option) or any defective parts in this product within the
terms of the warranty.
YBA warranty applies to the original purchaser only. ensure that you retain a valid proof of
purchase.
YBA shall not be liable for any incidental or consequential damages for breach of any express or implied
warranty in this product.
Except to the extent prohibited by law, this warranty is exclusive and in lieu of all other express and implied
warranties.
YBA warranty does not affect your statutory rights.
Always
To obtain warranty service, please contact the YBA authorized dealer from whom you purchased this
product. Your dealer will deliver the product to the registered YBA service centre.
Shipping to the service centre is at your cost and your amplifier must be packed in either its original carton
or packaging affording an equal degree of protection.
Proof of purchase in the form of a bill of sale or receipted invoice, which is evidence that this product is
within the warranty period, must be presented to obtain warranty service.
This warranty is invalid if
(a) the factory-applied serial number has been modified, altered or removed from this product
(b) this product was not purchased from a YBA authorized dealer
(c) the product shows any evidence of repair or attempt to repair not performed by a YBA authorized
service centre.
Maintenance and service or replacement of parts due to normal wear and tear
Faults caused by extreme situations (such as damage due to lightning, floods, moisture, fire...)
Problems arising from the misuse of the product or use of this product for non-domestic use
Faults caused by shock or the result of the product being dropped
Faults due to unauthorised opening or tampering with the unit
Damages due to repairs, modifications or cleaning by non-approved technicians or due to the use of non-
YBA parts
Damage or defects caused by the use of inadequate packing during return to an authorized service centre
Damage to the outer chassis due to normal or abnormal wear and tear
Any complete or partial loss of data/files
Faults caused as a result of a short-circuit on the loudspeaker outputs
Warranty Procedure
Warranty Exclusions
Faults caused by other devices or accessories such as power cords, power filters, loudspeakers
Passion PRE550A Pre Amplifier
www.ybahifi.com Page 5

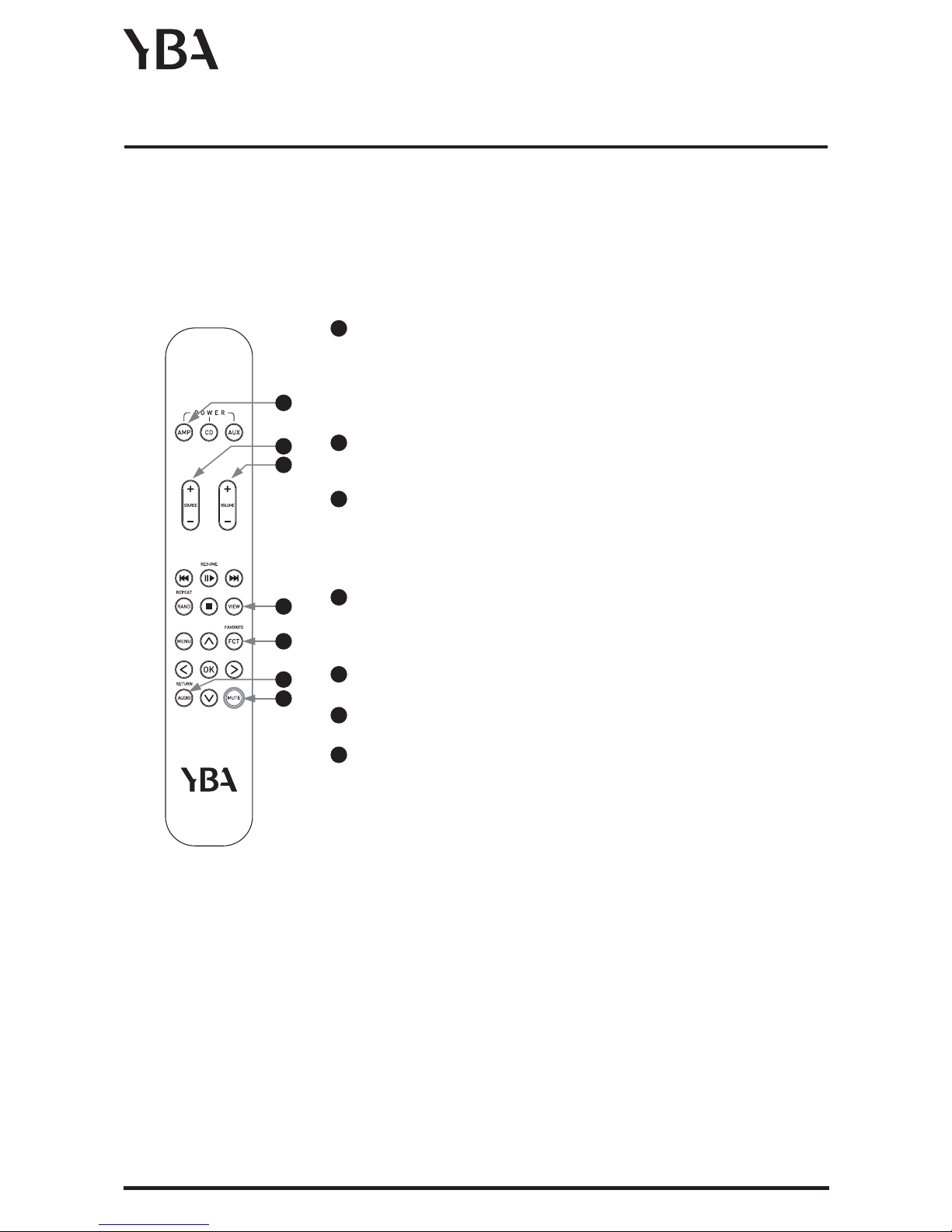

Using your YBA Remote Control
Note: means a short press on a key while means to keep the key pressed for more than 3
seconds. Always p
PRESS HOLD
oint the remote towards the IR window of your PRE550A
Select the device you want to control between AMP, CD and AUX. To
control the PRE550A, you need to select AMP button.
Note: AMP will remain the active function until you select another
device.
11
CAUTION Before connecting any input or output.....
Always make sure your PRE550A is in the OFF position. If you have any doubt, unplug the AC power cable from
the wall.
Make sure any components connected to your pre amplifier are off.
Neatly arrange and organize wiring to and from your PRE550A and to and from all your components.
Separate AC wires from audio cables to prevent hum or other unwanted noise from being introduced into
the system.
VIEW: Hold (>3 seconds) display brightness dims. Hold again display
turns off. Hold again display turns on.
0
SOURCE+/SOURCE-: Press SOURCE+/SOURCE- to skip to the desired
source.
1
2
VOLUME+/VOLUME-: Press + to increase volume, or - to decrease the
output volume of the amplifier. This is a universal control and does
not require specific source selection.
3
4
FCT: Hold (>3 seconds) to store current volume level.
5
6
AUDIO: Press to resume to the stored volume level.
1
0
2
2
3
4
6
5
MUTE: Press to mute. Press again to exit mute.
You can also control the phase from this button. Hold (>3 seconds) for
PHASE switching. When the PHASE LED is on (amber) the pre-amplifier
generates a 180 degree phase shift between the input and output
signals. When the LED is off, this does not occur.
Passion PRE550A Pre Amplifier
www.ybahifi.com
Page 6

iPod
COAXIAL
USB
IS
2
ANALOG INPUT ANALOG OUTPUT
AES/EBU
OPTICALBNC
R
L
RCA 1VIDEOCD RCA 2
XLR XLR
NVHz W190
PRE AMPLIFIER Designed in France
ON
OFF
DIGITAL
POWER
COAXIAL
OUT
PASSION PRE550A

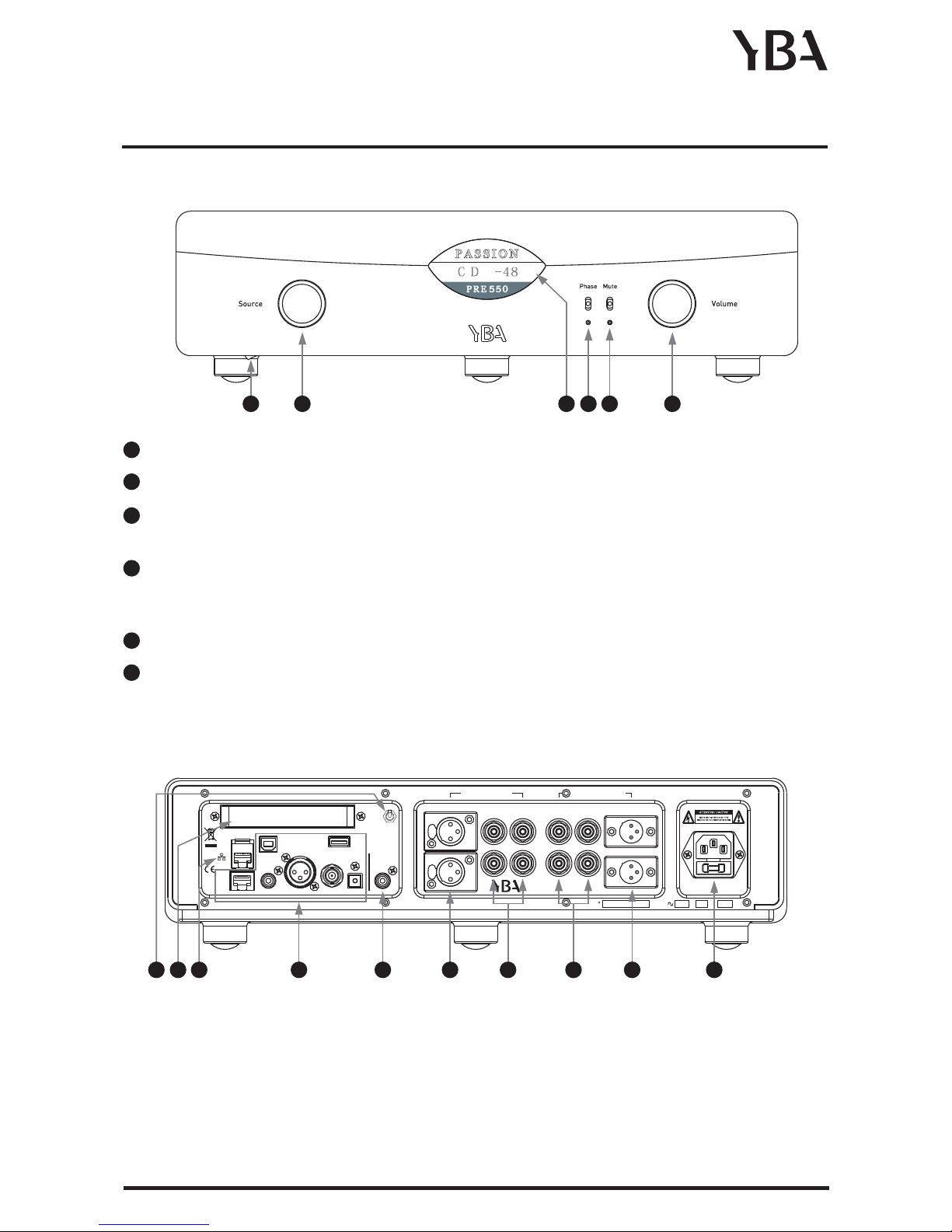

Discovering your PRE550A: Front view
2
3
1
2
ON/OFF switch: Use this button to switch ON or switch OFF your PRE550A.
Input selector: To selector between the ten different inputs.
1
1
Discovering your PRE550A: Back view
2
DISPLAY and IR sensor: Any information concerning your PRE550A will be indicated here. Point the
remote control to this zone to controlyour PRE550A from a distance.
3
Phase: When the PHASE led is off, the pre amplifier does not invert the absolute phase of the audio
signal. When the PHASE led is on (amber colour), the pre amplifier generates a 180 phase shift
between input and output signals.
°
4
Mute: Press to mute, press again to exit mute.
Volume control: The volume control which uses a rotary encoder which can be turned indefinitely in
either direction.
6
5
Should you wish, you can disconnect power to the digital section of your PRE550A when using an
analogue source. Remember to re-engage this switch when using any digital input.
Airport Express Device(please browse for setup reference)www.apple.com/airportexpress
ETHERNET: " "
""
Connect the unit to the network permanently with RJ45-RJ45 straight through
(not crossover ) networking cable. Use cable suited to the network type, e.g. 10/100 base-T
(most home networks). This allows the unit to be plugged into a computer network, and is
strongly recommended where a wired connection is already available or can be installed.
Standard UTP RJ45 networking cable should be used to connect the unit to the networking
router.
0
1
2
32 61 4 5
3 6 91 54 7 82
Passion PRE550A Pre Amplifier
www.ybahifi.com Page 7
0

Discovering your PRE550A: Rear view continued
7
Digital input: The PRE550A is equipped with one S/PDIF (75 ) COAXIAL digital input, one S/PDIF
(75 BNC digital input, Toslink, USB (24/192KHz) and AES/EBU, I S, iPod to receive digital signals
from separate digital components. All digital inputs automatically adjust to any of the standard
digital-audio data-rates from 16/44.1KHz to 24/192KHz.
2
W
W)
Power inlet: Connect provided mains cable. Be sure your PRE550A switch is in OFF position before
plugging or unplugging the mains cable.
3
Digital output: The PRE550A is equipped with one S/PDIF (75 ) COAXIAL digital output, in order to
send digital signals to a digital recording device or external D/A.
W
4
Balanced Audio input/Balanced Audio output: This is a higher quality output that can reject noise and
interference in the cable when used with equipment with balanced inputs. XLR connectors should be
wired: Pin 1 - Ground; Pin 2 - Hot (in-phase); Pin 3 - Cold (phase-inverted).
5
&
6
RCA1/RCA2 output: Connect the RCA outputs of your PRE550A to the RCA inputs of your power
amplifier (AMP650).
7
9
8
Passion PRE550A Pre Amplifier
Page 8 www.ybahifi.com
RCA Audio inputs: Connect the RCA outputs of your source to the RCA inputs of your PRE550A. Be
sure to connect the RIGHT output of your source to the R input of your PRE550A and the LEFT output
to the L input of your PRE550A.
Note: The VIDEO input has the Bypass feature, when you choose the VIDEO input, when you press
< > OK buttons on the Remote by sequence, the pre-amp will be enter into Bypass status. When you
press < > OK buttons on the Remote once again, the unit will restore to "VIDEO" input status.
Your Passion PRE550A preamplifier can be used with your PC as a source via the USB connection.
In order to accomplish this, it is necessary to download a driver to your PC. This is only necessary for use
with Windows - no download is required if using a MAC.
The file can be downloaded from the YBA website - www.ybahifi.com/downloads.html
When you have completed the download and you connect your PRE550A, the Windows 'Found new
hardware' bubble will appear. The description of the PRE550A will be XMOS XS1-L1 Audio.
After a few seconds you will receive a message 'Your new hardware is installed and ready to use'. Your
PC's previous audio output device should be temporarily disabled and the PRE550A will become the
default audio device automatically. This can be checked in the Control Panel. Select Sounds and Audio
Devices. In the volume tab check XMOS XS1-L1 Audio.
If you wish to disconnect your PRE550A and return to your soundcard, simply disconnect or switch off
the power on the front panel. If for some reason your PC fails to disable the PRE550A, you can manually
do this in the Hardware Device Manager.
Note: USB Settings

Mises en garde et précautions
ATTENTION: Pour réduire le risque de choc électrique, n'essayez pas d'ouvrir l'appareil. Pas réparable par
l'utilisateur. Confiez l'entretien à un personnel qualifié seulement.
Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence
d'instructions importantes et de maintenance (entretien) dans la documentation accompagnant le
produit.
L'éclair avec une pointe de flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la
présence de non-isolé une tension dangereuse à l'intérieur du boîtier du produit qui peut être d'une
ampleur suffisante pour constituer un risque de choc électrique.
Ce produit est conçu et fabriqué pour répondre aux strictes de qualité et les normes de sécurité. Vous
devriez lire toute la sécurité et les instructions de fonctionnement avant d'utiliser le produit. Conservez le
manuel pour référence future et respectez tous les avertissements dans le manuel ou sur le produit.
AVERTISSEMENT: Pour réduire le risque de choc électrique ou d'incendie, ne pas exposer ce produit à la pluie
La présence d'électricité près de l'eau peut être dangereux. Ne pas utiliser les produit à l'extérieur ou près
d'une source d'eau, par exemple à côté d'une baignoire, un lavabo, un évier, dans une cave humide ou près
d'une piscine, etc Veillez à ce que les objets ne tombent pas et les liquides ne sont pas déversés dans le
enceinte à travers les ouvertures.
Ne pas placer ce produit sur un lit, un canapé, un tapis ou une surface similaire instable, ou dans une
bibliothèque fermée ou une armoire, où la ventilation pourrait être entravée. Nous recommandons une
distance minimale de 100 mm (4 pouces) autour de tous les côtés et le dessus du produit à fournir une
ventilation adéquate. Assurez-vous que les orifices de ventilation ci-dessous et sur le couvercle supérieur de
votre produit ne sont ni couverts, ni masqué par un objet ou de la poussière.
Localisez le produit à l'écart des flammes nues ou de l'équipement produisant de la chaleur tels que
radiateurs, poêles ou autres appareils (y compris d'autres appareils électroniques) qui produisent de la
chaleur. L'amplificateur a été conçu pour une utilisation dans des climats modérés.
Vous ne devriez jamais tenter de réparer le produit au-delà de celle décrite dans ce manuel. Toutes les
autres réparations doivent être confiées à du personnel qualifié. Le fusible utilisé dans ce dispositif se
trouve sur la prise secteur. Toujours utiliser exactement le même fusible que celui fourni avec votre
appareil.
Si une odeur anormale ou de la fumée est détectée à partir du produit, éteignez-le immédiatement et
débranchez l'appareil de la prise murale. Contactez immédiatement votre revendeur.
Le cordon d'alimentation ou la fiche est endommagé
Le produit est tombé ou le boîtier a été endommagé
Des objets sont tombés ou du liquide a été renversé, dans le produit
Le produit a été exposé à l'humidité
Le produit ne semble pas fonctionner normalement ou manifeste un changement marqué dans la
performance
Le produit doit être confiée à du personnel qualifié dans les cas:
Passion PRE550A Pre Amplifier
Page 9
www.ybahifi.com

Nous vous remercions pour votre achat de notre produit du YBA. Nous sommes confiants que cela vous
procurera de nombreuses années de plaisir d'écoute.
Produits YBA ont été fabriqués avec la même fierté et l'attention aux détails comme tous les autres produits
réalisés depuis notre création en 1981. Votre nouveau produit vous donnera la meilleure qualité audio.
Ce manuel a été conçu pour vous donner toutes les informations dont vous avez besoin pour installer,
raccorder, configurer et utiliser votre produit. Pour votre propre sécurité et pour s'assurer qu'aucun
dommage se produit, nous vous recommandons fortement de lire attentivement les consignes de sécurité
avant l'installation.
Il est de notre recommandation que vous utilisez un support ou un stand est recommandé pour une
utilisation avec l'équipement audio. Si votre équipement est sur une grille portable, il doit être manipulé
avec grand soin, pour éviter tout accident.
Il est toujours conseillé de débrancher l'appareil de l'alimentation secteur avant de le nettoyer. Le
traitement des dossiers ne devrait normalement besoin d'un essuyer avec un chiffon doux, humide, non
pelucheux. Ne pas utiliser de diluants de peinture ou de solvants chimiques autres produits de nettoyage
pour le nettoyage ou les meubles ou les polit, car ils peuvent causer des taches blanches indélébiles.
Ne branchez le produit à une alimentation du type décrit dans les instructions de fonctionnement ou
indiqué sur le panneau arrière. Soyez sûr de vérifier la tension noté. Les cordons électriques doivent être
installés de sorte qu'ils ne sont pas susceptibles d'être piétinés ou pincés par des objets placés sur ou contre
eux. Utilisez uniquement le cordon d'alimentation fourni avec votre produit.
Débranchez le cordon d'alimentation ou de l'éteindre s'il reste inutilisé pendant une longue période de
temps.
Ce produit a été conçu pour répondre à la norme IEC 60065 norme internationale de sécurité électrique
ainsi que des règlements CE et RoHS. Le picturale "poubelle barrée" signifie que l'équipement ne doit pas
être jeté avec les déchets ordinaires, mais doivent être collectées pour des formes de réutilisation, de
recyclage et d'autres de la récupération. S'il n'est plus requis, il doit donc être déposés dans un point de
collecte approprié.
YBA est une marque déposée de YBA SAS et l'usage est restreint par YBA, ses filiales et agents agréés.
Toutes les autres marques et noms de produits cités dans ce manuel sont des marques déposées et la
propriété de leurs propriétaires respectifs.
Avertissement: Toutes les informations contenues dans ce manuel étaient correctes au moment de la
publication. Cependant, comme nos ingénieurs mettent à jour et en s'efforçant d'améliorer nos produits,
votre amplificateur peut avoir l'apparence légèrement différente, la performance ou de fonctionnalité par
rapport à ce manuel.
Passion PRE550A Pre Amplifier
Page 10 www.ybahifi.com

Information sur YBA Politique de garantie
YBA garantit que ce produit est exempt de défauts dans les matériaux de fabrication et sous réserve de ce
qui suit:
La période de garantie peut varier d'un pays à l'autre et selon les réglementations locales. Consultez votre
revendeur ou distributeur pour confirmer la durée de la garantie dans votre pays.
YBA s'engage à réparer ou remplacer ce produit (à la seule discrétion de YBA) ou toute pièce défectueuse de
ce produit dans les termes de la garantie.
Garantie YBA s'applique à l'acheteur d'origine seulement. Toujours veiller à ce que vous conserviez une
preuve d'achat valide.
YBA ne doit pas être tenue responsable des dommages directs ou indirects pour la violation de toute
garantie expresse ou implicite dans ce produit. Sauf dans la mesure interdite par la loi, cette garantie est
exclusive et remplace toute autre garantie expresse ou tacite.
Garantie YBA n'affecte pas vos droits statutaires.
Procédure pour la Garantie
Pour obtenir un service de garantie, s'il vous plaît contacter le revendeur local agréé auprès duquel vous
avez acheté ce produit. Votre revendeur vous livrer le produit au centre social YBA service.
Expédition au centre de service est à vos frais et votre amplificateur doit être emballé dans son carton
d'origine soit ou un emballage offrant un degré de protection équivalent.
Une preuve d'achat sous la forme d'un acte de vente ou de la facture acquittée, qui est la preuve que ce
produit est dans la période de garantie, doit être présentée pour obtenir le service de garantie.
Cette garantie n'est pas valable si
(a) de l'usine-appliquée numéro de série a été modifié, altéré ou supprimé de ce produit
(b) ce produit n'a pas été acheté auprès d'un distributeur local agréé
(c) le produit montre des signes de réparation ou de tentative de réparation n'est pas effectuée par un
centre de service agréé YBA.
Exclusions de garantie
Entretien et réparation ou remplacement de pièces sujettes à l'usure normale
Les problèmes résultant de la mauvaise utilisation de ce produit pour l'usage domestique non
Dommages au châssis externe due à une usure normale ou anormale et à la déchirure
Défauts causés par des situations extrêmes (tels que les dommages dus à la foudre, les inondations,
humidité, au feu ...)
Défauts causés par des courts-circuits sur les sorties haut-parleurs
Défauts causés par le choc ou le résultat du produit étant tombé
Les dégâts ou pannes causés par l'utilisation d'un emballage inadéquat pendant le retour à un centre de
service autorisé
Défauts causés par d'autres appareils ou accessoires tels que les cordons d'alimentation, filtres de
puissance, haut-parleurs
Les dommages dus aux réparations, modifications ou de nettoyage par des non techniciens agréés ou en
raison de l'utilisation de pièces non YBA
Défauts dus à une ouverture non autorisée ou l'altération de l'unité
Passion PRE550A Pre Amplifier
www.ybahifi.com Page 11

Remarque: PRESSE signifie un appui bref sur une touche alors que des moyens de maintien pour maintenir
la touche enfoncée pendant plus de 3 secondes. Toujours pointer la télécommande vers la fenêtre IR de
votre pré-amplificateur
Sélectionnez l'appareil que vous souhaitez contrôler entre AMP, CD et
AUX. Pour contrôler la PRE550A, vous devez sélectionner le bouton
AMP.
Remarque: AMP restera la fonction active jusqu'à ce que vous
sélectionnez un autre périphérique.
ATTENTION Avant de raccorder toute entrée ou sortie .....
Assurez-vous toujours de votre amplificateur est en position OFF. Si vous avez un doute, débranchez le câble
d'alimentation du mur.
Assurez-vous que tous les composants connectés à votre serveur de musique sont éteints.
Soigneusement et d'organiser le câblage vers et depuis votre PRE550A et depuis et vers tous vos appareils.
Placez les fils CA de câbles audio pour éviter tout ronflement ou d'autres bruits indésirables de s'introduire dans
le système.
VIEW: Hold (> 3 secondes) s'assombrit luminosité de l'écran.
Maintenez à nouveau afficher s'éteint. Maintenez à nouveau écran
s'allume.
SOURCE+/SOURCE-: Appuyez sur SOURCE + /SOURCE pour passer à la
source désirée.
VOLUME+/VOLUME-: Appuyez sur + pour augmenter le volume, ou -
pour diminuer le volume de sortie de l'amplificateur. Il s'agit d'un
contrôle universel et ne nécessite pas de sélection de la source
spécifique.
FCT: Hold (> 3 secondes) pour stocker niveau de volume actuel.
AUDIO: Appuyez sur pour reprendre au niveau du volume stocké.
Utilisation de votre télécommande YBA
0
1
2
3
4
5
6
1
0
2
2
3
4
6
5
MUTE: Appuyez sur pour couper le son. Appuyez de nouveau pour
quitter muet.
Vous pouvez contr ler la phase de ce bouton.
ô
HOLD (> 3 secondes) pour la commutation de PHASE Lorsque la phase
est allumé (orange) du pré-amplificateur génère un déphasage de
180° entre les signaux d'entrée et de sortie. Lorsque le voyant est
éteint, cela ne se produit pas.
Passion PRE550A Pre Amplifier
www.ybahifi.com
Page 12

Découvrir votre PRE550A: Vue de face
ON / OFF: Utilisez ce bouton pour allumer ou éteindre votre PRE550A.
Sélecteur d'entrée: Pour sélecteur entre les dix entrées différentes.
Découvrir votre PRE550A: Vue arrière
DISPLAY et capteur IR: Toutes les informations concernant votre PRE550A sera indiqué ici. Pointez la
télécommande vers cette zone pour contrôler votre PRE550A à distance.
Phase: Lorsque la PHASE LED est éteinte, le préamplificateur ne pas inverser la phase absolue du
signal audio. Lorsque le conduit est sur PHASE (couleur ambre), le préamplificateur génère un
déphasage de 180 entre signaux d'entrée et de sortie.
Muet: Appuyez sur pour couper le son, appuyez de nouveau sur pour quitter muet.
Contrôle du volume: Le volume qui utilise un encodeur rotatif qui peut être tourné indéfiniment dans
les deux sens.
1
2
3
4
6
5
32 61 4 5
Passion PRE550A Pre Amplifier
www.ybahifi.com Page 13
iPod
COAXIAL
USB
IS
2
ANALOG INPUT ANALOG OUTPUT
AES/EBU
OPTICALBNC
R
L
RCA 1VIDEOCD RCA 2
XLR XLR
NVHz W190
PRE AMPLIFIER Designed in France
ON
OFF
DIGITAL
POWER
COAXIAL
OUT
PASSION PRE550A
3 6 91 54 7 820
Assurez-vous toujours votre PRE550A est en position OFF. Si vous avez un doute, débranchez le cordon
d'alimentation de la prise d'alimentation.
Assurez-vous que tous les composants connectés à votre amplificateur sont tous réglés sur OFF.
Soigneusement et d'organiser le câblage vers et depuis votre PRE550A et de et vers tous vos appareils.
Placez les fils CA de câbles audio pour éviter tout ronflement ou d'autres bruits indésirables de s'introduire
dans le système.

7
Digital input: Le PRE550A est équipé d'une sortie S/PDIF (75 Ohm) entrée digital coaxiale, une sortie
S/PDIF (75 Ohm) BNC entrée numérique Toslink, USB (24/192KHz) et AES / EBU, I²S, iPod à recevoir
des signaux numériques à partir de séparer les composants digital. Toutes les entrées digital de régler
automatiquement l'une quelconque des types de données audio digital à partir des taux de
16/44.1KHz 24/192KHz.
Digital output: PRE550A est équipé d'une sortie S/PDIF (75 ) Sortie digital coaxiale, afin d'envoyer
des signaux digital à un appareil d'enregistrement digital ou externe D / A.
Ω
Balanced Audio input/Balanced Audio output: Il s'agit d'une production de qualité supérieure qui
peut rejeter le bruit et les interférences dans le câble lorsqu'il est utilisé avec des équipements avec
des entrées symétriques. Connecteurs XLR doivent être câblés: Pin 1 - Terre; Broche 2 - Hot (en
phase); Broche 3 - Cold (phase inversée).
RCA Audio inputs: connectez les sorties RCA de votre source aux entrées RCA de votre PRE550A.
Veillez à raccorder la sortie droite de votre source à l'entrée R de votre PRE550A et la sortie gauche
de l'entrée L de votre PRE550A. Note: L'entrée VIDEO a la fonction de contournement, lorsque vous
choisissez l'entrée VIDEO, lorsque vous appuyez sur <> bouton OK sur la télécommande par
séquence, le pré-ampli sera entrer en état de suspension. Lorsque vous appuyez sur <> bouton OK sur
la télécommande une fois de plus, l'unité de restauration à l'état d'entrée "VIDEO".
3
4
5
&
6
8
Passion PRE550A Pre Amplifier
www.ybahifi.com
Page 14
Airport Express périphérique (s'il vous plaît consulter le site www.apple.com / airportexpress de
référence de configuration)
ETHERNET: Connecter l'appareil au réseau en permanence avec RJ45-RJ45 "droite" (et non
"crossover") câble réseau. Utilisez un câble adapté au type de réseau, par exemple 10/100 Base-T (la
plupart des réseaux domestiques). Cela permet à l'unité d'être branché sur un réseau informatique,
et est fortement recommandée si une connexion filaire est déjà disponible ou peut être installé. Un
câble UTP standard de réseau RJ45 doit être utilisée pour connecter l'appareil au routeur réseau.
1
2
Si vous souhaitez, vous pouvez couper l'alimentation de la section digital de votre PRE550A lors de
l'utilisation d'une source analogique. N'oubliez pas de réengager cette option lorsque vous utilisez une
entrée digital.
Découvrir votre PRE550A: Vue arrière
Il est nécessaire de télécharger un pilote sur votre PC. Cela n'est nécessaire que pour une utilisation avec
Windows - aucun téléchargement n'est nécessaire si vous utilisez un MAC.
Le fichier peut être téléchargé du site Web vient de YBA - www.ybahifi.com/downloads.html
Après avoir complété le téléchargement et vous connectez votre PRE550A, de nouveau matériel détecté
"bulle Windows apparaît. La description de la PRE550A sera XMOS XS1-L1 Audio.
Après quelques secondes, vous recevrez un message «Votre nouveau matériel est installé et prêt à
l'emploi». Précédente périphérique de sortie audio de votre PC doit être désactivé temporairement et la
PRE550A va devenir le périphérique audio par défaut automatiquement. Ceci peut être vérifié dans le
Panneau de configuration. Sélectionnez Sons et périphériques audio. Dans l'onglet volume chèque
XMOS XS1-L1 Audio.
Si vous souhaitez déconnecter votre PRE550A et revenir à votre carte son, il suffit de débrancher ou de
couper l'alimentation sur le panneau avant. Si, pour quelque raison que votre PC ne parvient pas à
désactiver PRE550A, vous pouvez le faire manuellement ce dans le Gestionnaire des périphérique
matériel.
Remarque: Les paramètres USB
0

Power inlet: Connectez fournis câble d'alimentation. Assurez-vous que votre commutateur PRE550A
est en position OFF avant de brancher ou de débrancher le câble d'alimentation.
RCA1/RCA2 output: Connectez les sorties RCA de votre PRE550A aux entrées RCA de votre
amplificateur de puissance (AMP650).
7
9
Passion PRE550A Pre Amplifier
www.ybahifi.com Page 15
SPECIFICATIONS / SPÉCIFICATIONS
Audio Outputs
Gain
SNR
Frequency Response
THD+N (20Hz - 20kHz)
Inputs
Airplay
DAC
Display
Display Brightness
Finish
Power Supply
Dimensions
Weight
2 RCA 1 Balanced 1 S/PDIF
+6dB
>105dB
20Hz - 20kHz (-0.5dB)
<0.003%
7 Digital Signal Inputs
2 RCA Analog Signal Inputs
1 Balanced Analog Signal Input
1 Balanced Input (Mono)
Yes
Dual Cirrus Logic High Performance 24bit/192kHz CS4398
OLED
Adjustable from remote
Natural aluminium
2 Linear power supplies with high performance transformer 190VA
430mm x 412mm x 118mm
12.5 kg
Découvrir votre PRE 550A: Vue arrière

www.ybahifi.com
inf[email protected]
