Zanussi ZHC 600 Manual

Downloaded from www.vandenborre.be
Cappa
Cooker hood
Hotte de cuisine
Dunstabzugshaube
Dampkap
ZHC 600 - ZHC 900
ZHC 605 - ZHC 905
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE HANDBOOK
MANUEL D’INSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIEN
HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG
INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
Οδηγίες χρήσης και εγκατάστασης
Campana
Exaustor
Απορροφητήρας

Downloaded from www.vandenborre.be
IT
2
2
Libretto di Istruzioni
INDICE
CONSIGLI E SUGGERIMENTI............................................................................................................................................10
CARATTERISTICHE............................................................................................................................................................11
INSTALLAZIONE..................................................................................................................................................................12
USO ......................................................................................................................................................................................15
MANUTENZIONE.................................................................................................................................................................16

Downloaded from www.vandenborre.be
EN
3
3
Instructions Manual
INDEX
RECOMMENDATIONS AND SUGGESTIONS....................................................................................................................18
CHARACTERISTICS............................................................................................................................................................19
INSTALLATION....................................................................................................................................................................20
USE.......................................................................................................................................................................................23
MAINTENANCE....................................................................................................................................................................24

Downloaded from www.vandenborre.be
FR
4
4
Manuel d’Instructions
SOMMAIRE
CONSEILS ET SUGGESTIONS ..........................................................................................................................................26
CARACTERISTIQUES.........................................................................................................................................................27
INSTALLATION....................................................................................................................................................................28
UTILISATION........................................................................................................................................................................31
ENTRETIEN..........................................................................................................................................................................32

Downloaded from www.vandenborre.be
DE
5
5
Bedienungsanleitung
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE....................................................................................................................................34
CHARAKTERISTIKEN..........................................................................................................................................................35
MONTAGE............................................................................................................................................................................36
BEDIENUNG.........................................................................................................................................................................39
WARTUNG............................................................................................................................................................................40

Downloaded from www.vandenborre.be
NL
6
6
Gebruiksaanwijzing
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES.............................................................................................................................................42
EIGENSCHAPPEN...............................................................................................................................................................43
INSTALLATIE.......................................................................................................................................................................44
GEBRUIK..............................................................................................................................................................................47
ONDERHOUD ......................................................................................................................................................................48

Downloaded from www.vandenborre.be
ES
7
7
Manual de instrucciones
ÍNDICE
CONSEJOS Y SUGERENCIAS...........................................................................................................................................50
CARACTERÍSTICAS............................................................................................................................................................51
INSTALACIÓN......................................................................................................................................................................52
USO ......................................................................................................................................................................................55
MANTENIMIENTO................................................................................................................................................................56

Downloaded from www.vandenborre.be
PT
8
8
Manual de Instruções
ÍNDICE
CONSELHOS E SUGESTÕES............................................................................................................................................58
CARACTERÍSTICAS............................................................................................................................................................59
INSTALAÇÃO.......................................................................................................................................................................60
UTILIZAÇÃO.........................................................................................................................................................................63
MANUTENÇÃO ....................................................................................................................................................................64

Downloaded from www.vandenborre.be
GR
9
9
Εγχειρίδιο οδηγιών
ΠΕΡΙΕΧΟΜΕΝΑ
ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ.............................................................................................................................................66
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ................................................................................................................................................................67
ΕΓΚΑΤΑΣΤΑΣΗ.....................................................................................................................................................................68
ΧΡΗΣΗ..................................................................................................................................................................................71
ΣΥΝΤΗΡΗΣΗ ........................................................................................................................................................................72

Downloaded from www.vandenborre.be
IT
1
0
10
CONSIGLI E SUGGERIMENTI
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad in-
stallazione non corretta o non conforme alle regole dell’arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa de-
ve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella
targhetta posta all’interno della Cappa.
• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico dome-
stico garantisca un corretto scarico a terra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di dia-
metro pari o superiore a 120 mm. Il percorso della tubazione deve es-
sere il più breve possibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da
combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che appa-
recchi non azionati da energia elettrica (ad esempio apparecchi utiliz-
zatori di gas), si deve provvedere ad una aerazione sufficiente
dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura
che comunichi con l’esterno, per garantire il richiamo d’aria pulita.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per
abbattere gli odori della cucina.
• Non fare mai uso improprio della Cappa.
• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzio-
ne.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriu-
scita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe in-
fiammarsi.
• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'in-
cendio.
• La Cappa non deve essere utilizzata da bambini o persone non abili-
tate all’uso corretto.
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinseri-
re la Cappa togliendo la spina elettrica o spegnendo l’interruttore ge-
nerale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri se-
condo gli intervalli consigliati.
• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un
panno umido e detersivo liquido neutro.
650 mm min.

Downloaded from www.vandenborre.be
IT
1
1
11

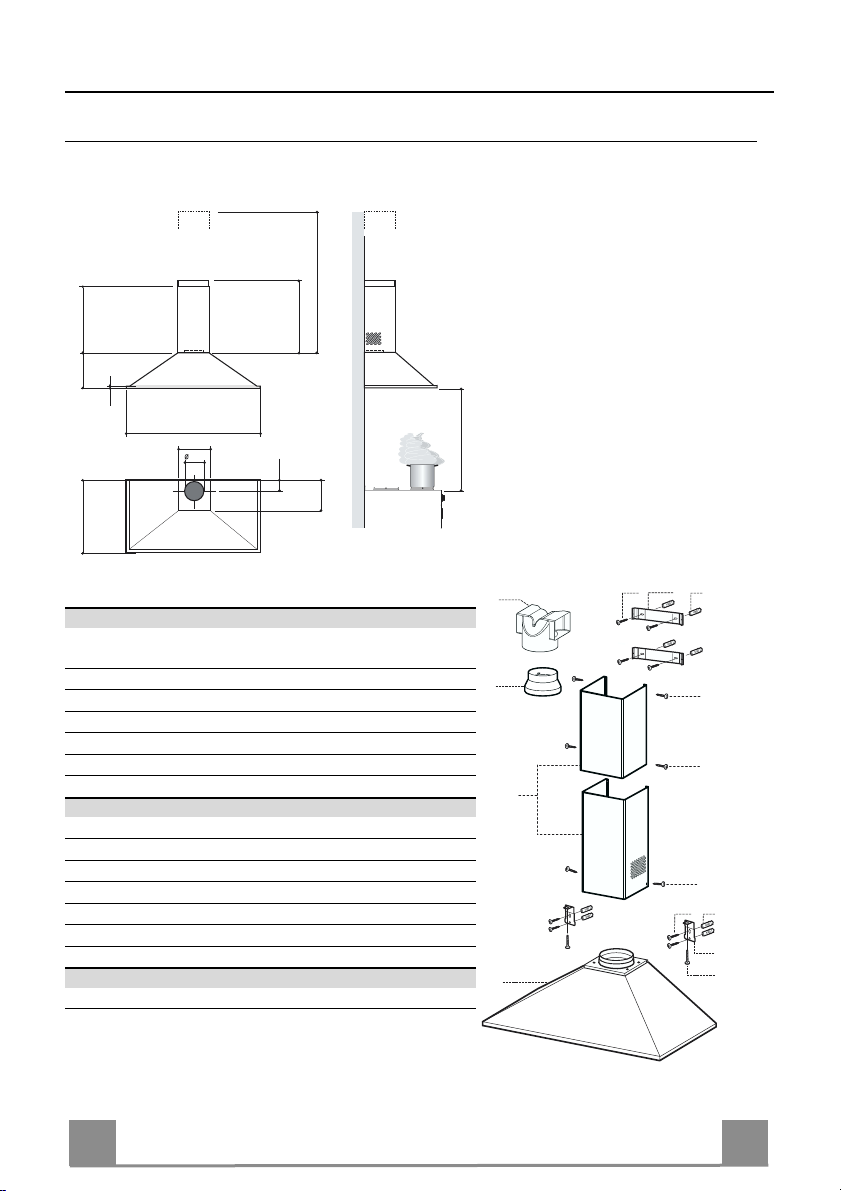

CARATTERISTICHE
Ingombro
650 min.
598 - 698 - 898
490 240
100
150
18
205
210
min. 560
max. 765
560
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce, Filtri
21 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia di Riduzione ø 150-120 mm
15 1 Raccordo Uscita Aria
Rif. Q.tà Componenti di Installazione
7.1 2 Staffe Fissaggio Corpo Cappa
7.2.1 2 Staffe Fissaggio Camino Superiore
11 8 Tasselli
12a 8 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
12d 2 Viti M4 x 25
Q.tà Documentazione
1 Libretto Istruzioni
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
15
9

Downloaded from www.vandenborre.be
IT
1
2
12

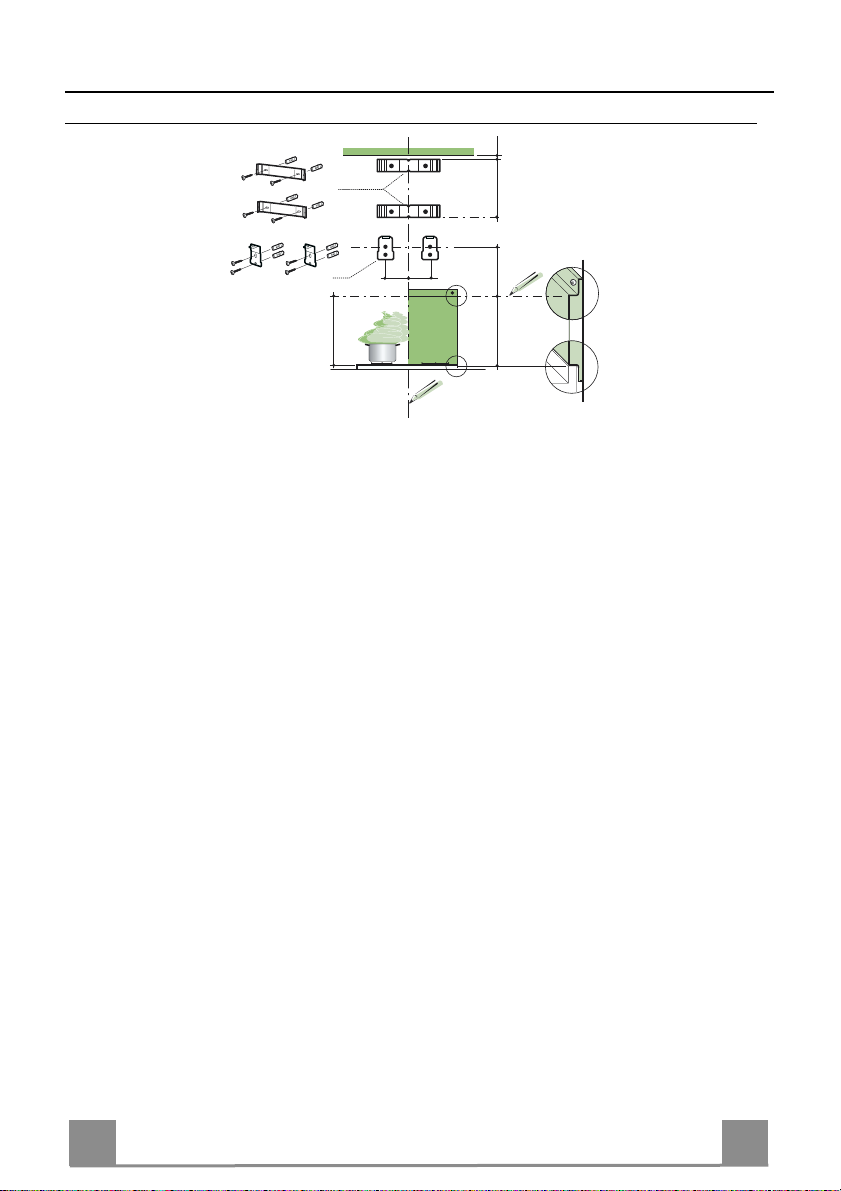

INSTALLAZIONE Foratura Parete e Fissaggio Staffe
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il
montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fon-
dale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline-
ando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino
Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 95 mm dalla linea Verticale di riferimento, e 210
mm sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte opposta.
FONDALE (OPTIONAL)
Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia
superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montag-
gio delle basi. Essendo questa operazione complessa va effettuata solamente dall’installatore
della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.
Limitandosi al solo fissaggio superiore, procedere come segue:
• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa-
rete,
centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
HX1÷2
650 min.
7.2.1
7.1
95
95
210

Downloaded from www.vandenborre.be
IT
1
3
13

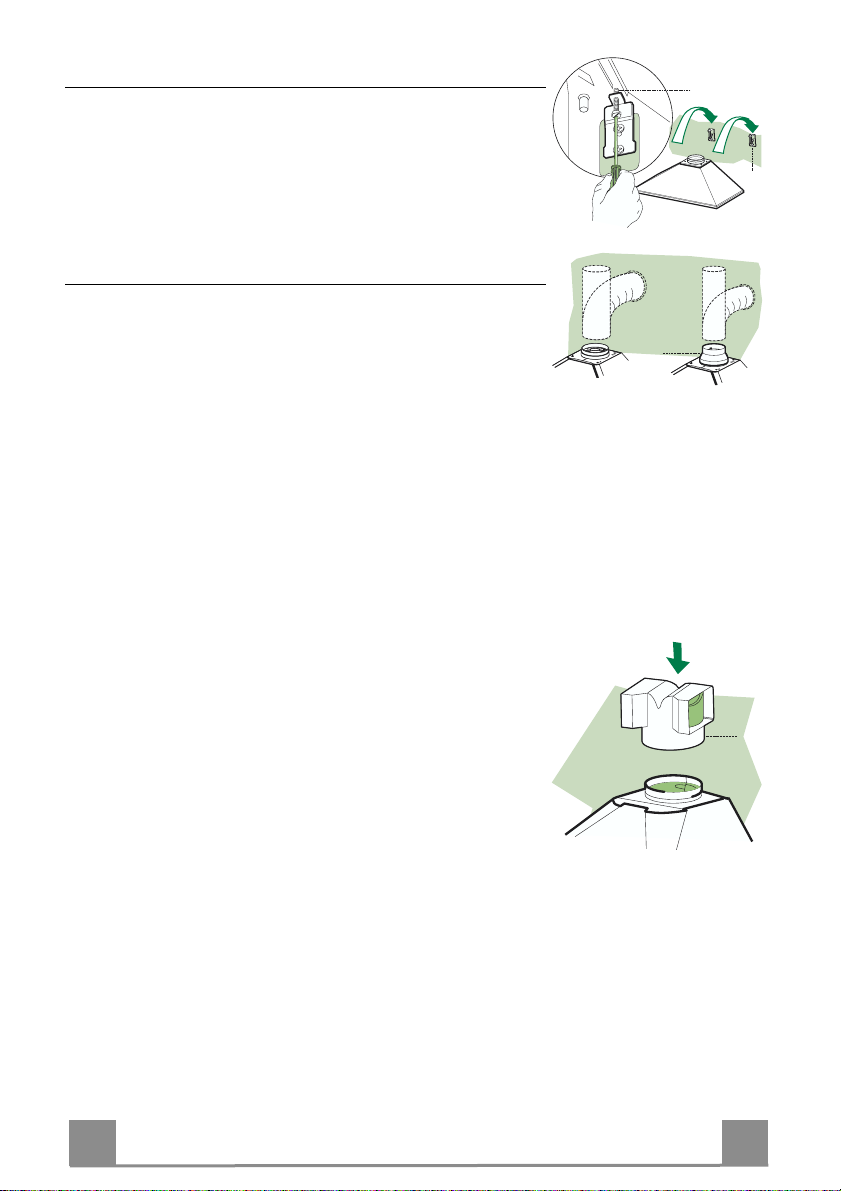

Montaggio Corpo Cappa
• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla
linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor-
po Cappa.
7.1
12.d
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 120ø 150
9
USCITA ARIA VERSIONE FILTRANTE
• Applicare a pressione il Raccordo Uscita Aria 15 sull’Uscita
del Corpo Cappa.
• Assicurarsi della presenza del Filtro Antiodore al Carbone atti-
vo.
15

Downloaded from www.vandenborre.be
IT
1
4
14
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete inter-
ponendo un Interruttore bipolare con apertura dei
contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manuten-
zione”) e assicurarsi che il connettore del Cavo di a-
limentazione sia correttamente inserito nella presa
dell’Aspiratore
Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, aggan-
ciarle dietro le Staffe 7.2.1 e richiuderle fino a battu-
ta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x
9,5) in dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Cami-
no, agganciarle tra il Camino superiore e la parete e
richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cap-
pa, con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l’uscita del Raccordo 15 risulti in
corrispondenza delle bocchette del Camino.
12c
12c
12c
2.2
2.1
2

Downloaded from www.vandenborre.be
IT
1
5
15
USO
Quadro comandi
1
1
0
1
0
23
LM
V
L
V1 V2 V3
S
L Luci Accende e spegne l’Impianto
di Illuminazione.
M Motore Accende e spegne il motore
Aspirazione.
V Velocità Determina la velocità di e-
sercizio:
1. Velocità minima, adatta
ad un ricambio d’aria
continuo particolarmente
silenzioso, in presenza di
pochi vapori di cottura.
2. Velocità media, adatta
alla maggior parte delle
condizioni d’uso, dato
l’ottimo rapporto tra por-
tata d’aria trattata e livel-
lo sonoro.
3. Velocità massima, adatta
a fronteggiare le massime
emissioni di vapore di
cottura, anche per tempi
prolungati.
LLuci Accende e spegne l’Impianto
di Illuminazione.
S Led Led accensione Motore.
V1 Motore Accende e spegne il motore
Aspirazione a velocità mini-
ma, adatta ad un ricambio
d’aria continuo particolar-
mente silenzioso, in presenza
di pochi vapori di cottura.
V2 Velocità Velocità media, adatta alla
maggior parte delle condi-
zioni d’uso, dato l’ottimo
rapporto tra portata d’aria
trattata e livello sonoro.
V3 Velocità Velocità massima, adatta a
fronteggiare le massime e-
missioni di vapore di cottura,
anche per tempi prolungati.

Downloaded from www.vandenborre.be
IT
1
6
16
MANUTENZIONE
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
• Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-
riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna
Filtri antiodore al Carbone attivo (Versione Filtrante)
Il Filtro antiodore al Carbone attivo non è lavabile e non è rigene-
rabile, va sostituito ogni 4 mesi circa di utilizzo o più frequente-
mente, per un uso particolarmente intenso.
SOSTITUZIONE
• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antiodore al Carbone attivo saturi, come in-
dicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare i Filtri antigrasso.
A
B

Downloaded from www.vandenborre.be
IT
1
7
17

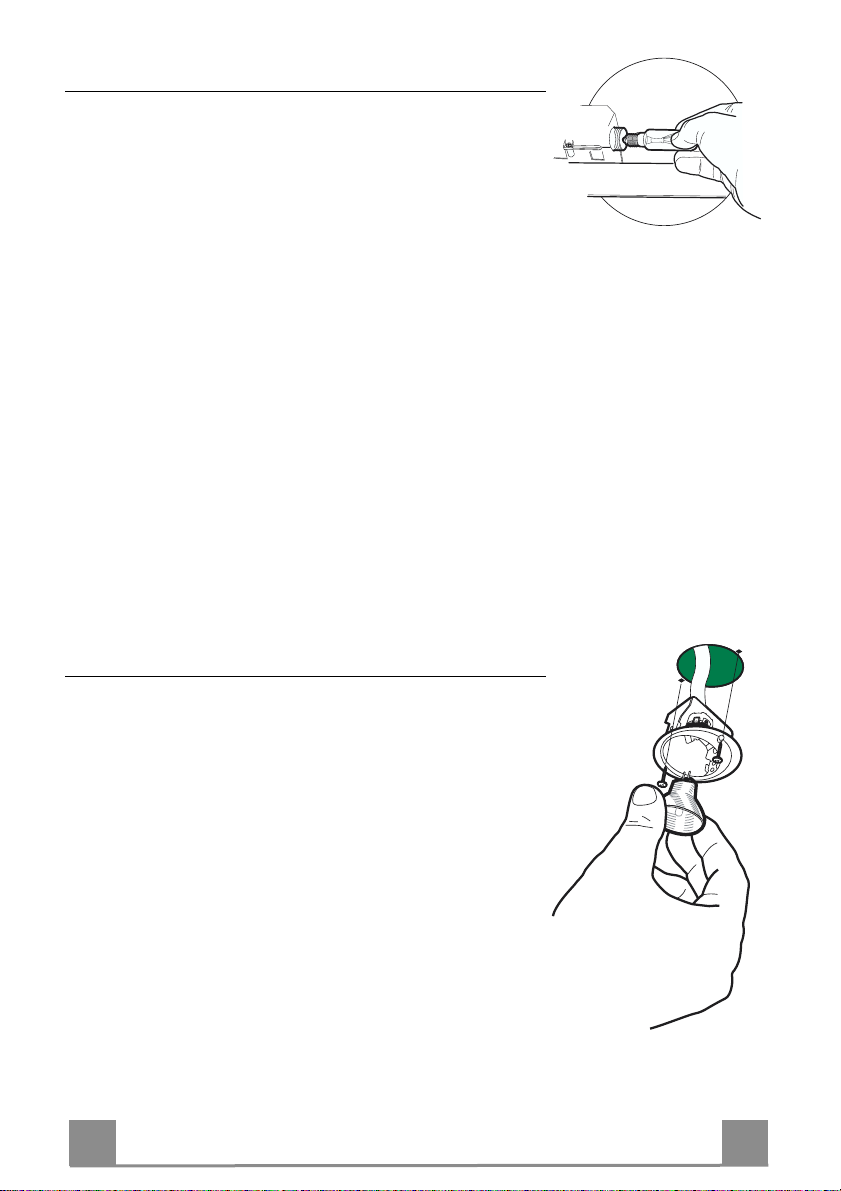

Illuminazione
SOSTITUZIONE LAMPADE
Lampade a incandescenza da 40 W
• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteri-
stiche.
• Rimontare i Filtri antigrasso metallici.
Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W.
• Togliere le due viti che fissano il Supporto illuminazione e sfi-
larlo dalla Cappa.
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo at-
tenzione di inserire correttamente i due spinotti nella sede del
Supporto.
• Rimontare il Supporto fissandola con le due Viti precedente-
mente tolte.

Downloaded from www.vandenborre.be
EN
1
8
18
RECOMMENDATIONS AND SUGGESTIONS
INSTALLATION
• The manufacturer will not be held liable for any damages resulting
from incorrect or improper installation.
• The minimum safety distance between the cooker top and the extrac-
tor hood is 650 mm.
• Check that the mains voltage corresponds to that indicated on the
rating plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guaran-
tees adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts carrying combus-
tion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical appliances
(e.g. gas burning appliances), a sufficient degree of aeration must be
guaranteed in the room in order to prevent the backflow of exhaust
gas. The kitchen must have an opening communicating directly with
the open air in order to guarantee the entry of clean air.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has ben de-
signed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only,
making sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored during use: over-
heated oil can burst into flames.
• Do not flambè under the range hood; risk of fire
• The hood should not be used by children or persons not instructed in
its correct use.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carry-
ing out any maintenance work.
• Clean and/or replace the Filters after the specified time period.
• Clean the hood using a damp cloth and a neutral liquid detergent.
650 mm min.

Downloaded from www.vandenborre.be
EN
1
9
19
CHARACTERISTICS
Dimensions
650 min.
598 - 698 - 898
490 240
100
150
18
205
210
min. 560
max. 765
560
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Blower,
Filters
21 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
91 Reducer Flange ø 150-120 mm
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 2 HoodBodyFixingBrackets
7.2.1 2 Upper Chimney Section Fixing Brackets
11 8 Wall Plugs
12a 8 Screws 4.2 x 44,4
12c 6 Screws 2.9 x 9.5
12d 2 Screws M4 x25
Q.ty Documentation
1 Instruction Manual
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
15
9

Downloaded from www.vandenborre.be
EN
2
0
20
INSTALLATION Wall drilling and bracket fixing
Wall marking:
• Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the
centre of the area in which the hood will be installed.
• Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at
height H (H=height of the visible part of the panel) for installation with the back panel.
• Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit align-
ing the centre (notch) with the vertical reference line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the
upper chimney section supplied), aligning the centre (notch) with the vertical line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.1 as shown 95 mm from the vertical reference line and 210 mm above the
horizontal reference line.
• Mark the centres of the holes in the bracket.
• Repeat this operation on the other side.
REAR PANEL (OPTIONAL)
The Rear Panel must be fitted before fixing the hood body and, if it is to be fixed at both top
and bottom, must be fitted at the correct height prior to installing the bases. As this operation is
rather complex, it should be carried out either by the kitchen installer or a qualified person
who knows the final dimensions of the units.
For fixing at the top only, proceed as follows:
• Rest the back panel on the base, inserting the lower plate between the upper surface and the
wall, centring it on the vertical reference line.
• Mark the centres of the two holes in the upper plate.
• Drill ø 8 mm holes at all the centre points marked.
• Insert the wall plugs 11 in the holes.
• Fix the brackets using the 12a screws (4,2 x 44,4) supplied.
• Fix the back panel (where present) using the 12a (4,2 x 44,4) screws supplied.
HX1÷2
650 min.
7.2.1
7.1
95
95
210
