Zanussi ZHC 605 Quick start guide

Cappa
Cooker hood
Hotte de cuisine
Dunstabzugshaube
Dampkap
MANUALE DI INS ALLAZIONE, USO E MANU ENZIONE
INS ALLA ION, USE AND MAIN ENANCE HANDBOOK
MANUEL DINS RUC IONS POUR LINS ALLA ION, LEMPLOI E LEN RE IEN
HANDBUCH FÜR INS ALLA ION, BEDIENUNG UND WAR UNG
INS RUC IES VOOR MON AGE, GEBRUIK EN ONDERHOUD
ZHC 605 - ZHC 905

2
2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 3
CARATTERISTICHE.............................................................................................................................................................. 4
INSTALLAZIONE................................................................................................................................................................... 5
USO........................................................................................................................................................................................ 8
MANUTENZIONE .................................................................................................................................................................. 9
INDEX
RECOMMENDATIONS AND SUGGESTIONS................................................................................................................... 10
CHARACTERISTICS...........................................................................................................................................................11
INSTALLATION.................................................................................................................................................................... 12
USE......................................................................................................................................................................................15
MAINTENANCE...................................................................................................................................................................16
SOMMAIRE
CONSEILS ET SUGGESTIONS..........................................................................................................................................17
CARACTERISTIQUES......................................................................................................................................................... 18
INSTALLATION.................................................................................................................................................................... 19
UTILISATION....................................................................................................................................................................... 22
ENTRETIEN......................................................................................................................................................................... 23
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE................................................................................................................................... 24
CHARAKTERISTIKEN......................................................................................................................................................... 25
MONTAGE........................................................................................................................................................................... 26
BEDIENUNG........................................................................................................................................................................ 29
WARTUNG........................................................................................................................................................................... 30
INHOUDSOPGAVE
ADVIEZEN EN SUGGESTIES............................................................................................................................................. 31
EIGENSCHAPPEN.............................................................................................................................................................. 32
INSTALLATIE.......................................................................................................................................................................33
GEBRUIK............................................................................................................................................................................. 36
ONDERHOUD...................................................................................................................................................................... 37
IT
EN
FR
DE
NL

IT 3
3

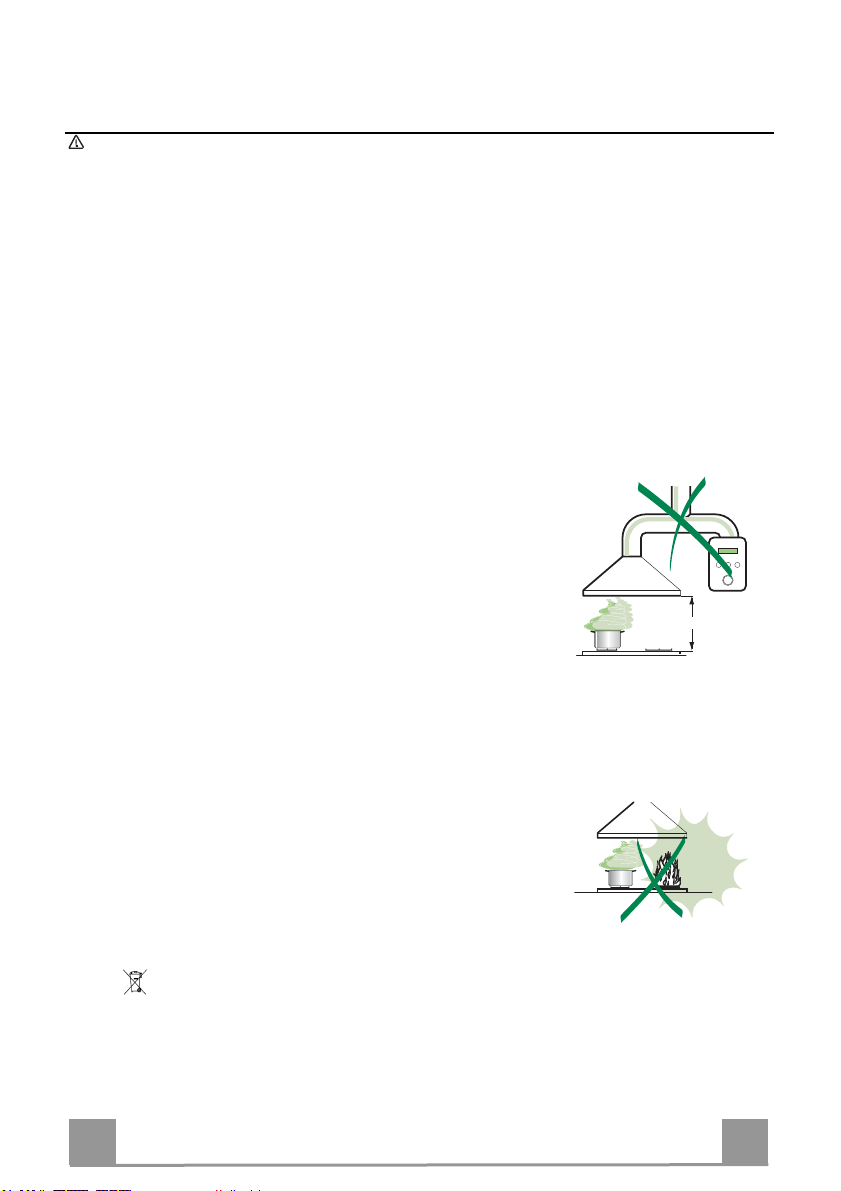

CONSIGLI E SUGGERIMENTI
Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che
sianodescrittisingoliparticolaridelladotazione, che non riguardanoil Vostroapparecchio.
INSTALLAZIONE
• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non
conformealleregole dell’arte.
• La distanza minima disicurezza tra il Piano di cottura ela Cappa deve essere di 650 mm, (alcuni
modelli possono essere installati ad un’altezza inferiore, fare riferimento ai paragrafi ingombro e
installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno
dellaCappa.
• Per Apparecchi in Classe Iaaccertarsi che l’impianto elettrico domestico garantisca un corretto
scaricoaterra.
• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120
mm.Ilpercorsodellatubazionedeve essere ilpiùbrevepossibile.
• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti,
ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da ener-
gia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione suf-
ficiente dell’ambiente. Sela cucina ne fosse sprovvista, praticare un’apertura che comunichi con
l’esterno, per garantire il richiamo d’aria pulita. Un uso proprio e senza rischisi ottiene quando la
depressionemassimadellocalenonsuperai 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione, esso deve essere sostituito dal costruttore o
dalserviziodi assistenzatecnica,in modo da prevenireognirischio.
USO
• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della
cucina.
• Nonfaremai uso impropriodellaCappa.
• Nonlasciarefiamme libere aforte intensitàsottolaCappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse
rispettoalfondodellepentole.
• Controllarele friggitrici durante l’uso: l’oliosurriscaldatopotrebbeinfiammarsi.
• Nonprepararealimentiflambèsottolacappadacucina; pericolod'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità
psichiche, sensoriali omentali, oppure da persone senza esperienza e conoscenza, a meno che
nonsianocontrollati oistruitiall’usodell’apparecchiodapersoneresponsabilidellalorosicurezza.
• Ibambinidevono esseresupervisionatiper assicurarsichenongiochinoconl’apparecchio.
• “ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli appa-
recchidicottura.”
MANUTENZIONE
• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la
spinaelettricao spegnendol’interruttoregenerale.
• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati
(Rischiodi incendio).
• PerlapuliziadellesuperficidellaCappa èsufficienteutilizzareun panno umido e detersivo liquido
neutro.
Ilsimbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma
deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire
questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potreb-
bero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare
l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
650 mm min.

IT 4
4
CARATTERISTICHE
Ingombro
650 min.
598 - 898
490 240
100
150
18
205
210
min. 415
max. 960
560
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Luce, Filtri
21 Camino Telescopico formato da:
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
91 Flangia di Riduzione ø 120-100 mm
Rif. Q.tà Componenti di Installazione
7.1 2 Staffe Fissaggio Corpo Cappa
7.2.1 2 Staffe Fissaggio Camino Superiore
11 8 Tasselli
12a 8 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5
12d 2 Viti M4 x 25
Q.tà Documentazione
1 Libretto Istruzioni
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
9

IT 5
5
INSTALLAZIONE Foratura Parete e Fissaggio Staffe
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il
montaggio della Cappa;
• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura, per installazione senza Fon-
dale; alla quota H (H=altezza della parte in vista del Fondale), per installazione con Fondale.
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline-
ando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino
Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato, la Staffa 7.1 a 95 mm dalla linea Verticale di riferimento, e 210
mm sopra la linea Orizzontale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Ripetere questa operazione dalla parte opposta.
FONDALE (OPTIONAL)
Il Fondale va montato prima di montare il Corpo Cappa e, se si desidera fissarlo alla parete sia
superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montag-
gio delle basi. Essendo questa operazione complessa va effettuata solamente dall’installatore
della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.
Limitandosi al solo fissaggio superiore, procedere come segue:
• Appoggiare il Fondale sulla base inserendo la faldina inferiore tra il piano superiore e la pa-
rete,
centrandolo sulla linea Verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le Staffe, utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Se presente, fissare il Fondale, utilizzando le Viti 12a (4,2 x 44,4) in dotazione.
HX1÷2
650 min.
7.2.1
7.1
95
95
210

IT 6
6
Montaggio Corpo Cappa
• Avvitare sulle Staffe 7.1, le 2 Viti 12d in dotazione.
• Agganciare il Corpo Cappa alle Staffe 7.1, centrandolo sulla
linea verticale.
• Agire sulle Viti 12d, dal sotto della Cappa, per livellare il Cor-
po Cappa.
7.1
12.d
Connessione all’impianto di aspirazione
• La cappa deve essere collegata all’impianto di aspirazione per
mezzo di un tubo rigido o flessibile Ø 100 o 120 mm, la cui
scelta è lasciata all’installatore.
• La flangia 9è predisposta per il Ø 100 mm; per adattarla al Ø
120 mm è necessario tagliare con un trincetto lungo la traccia,
a basso spessore.
• Fissare la flangia 9 alla valvola di uscita dell’aria con due viti
in dotazione negli accessori.
• Collegare il tubo rigido o flessibile (da fissare con adeguate
fascette stringitubo non in dotazione) alla flangia 9 e
all’impianto di aspirazione. Il materiale adatto e necessario per
questa ultima operazione deve essere reperito dall’installatore.
ø 100
9

IT 7
7
CONNESSIONE ELETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. “Manutenzione”) e as-
sicurarsi che il connettore del Cavo di alimentazione sia corret-
tamente inserito nella presa dell’Aspiratore
Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle dietro
le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in
dotazione.
Camino inferiore
• Allargare leggermente le due falde laterali del Camino, aggan-
ciarle tra il Camino superiore e la parete e richiuderle fino a
battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2
Viti 12c (2,9 x 9,5) in dotazione.
12c
12c
12c
2.1
2.2
2

IT 8
8
USO
1
0
1
0
LV
L Luci Accende e spegne l’Impianto di Illuminazione.
V Valvola Aziona l’apertura e la chiusura della valvola di uscita aria.

IT 9
9
MANUTENZIONE
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
• Sono lavabili anche in lavastoviglie, e necessitano di essere
lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un
uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-
riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna.
Illuminazione
SOSTITUZIONE LAMPADE
Lampade a incandescenza da 28W-40W
• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteri-
stiche.
• Rimontare i Filtri antigrasso metallici.

EN 1
10
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use applyto several versions of this appliance. Accordingly, you may
finddescriptionsof individualfeaturesthatdonot apply to yourspecificappliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from incorrect or im-
properinstallation.
• The minimum safety distance between the cooker top and the extractor hood is 650 mm
(some models can be installed at a lower height, please refer to the paragraphs on work-
ingdimensionsandinstallation).
• Check that the mains voltage corresponds to that indicated on the rating plate fixed to the
insideofthehood.
• For Class I appliances, check that the domestic power supply guarantees adequate
earthing.
Connect the extractor to the exhaust flue through a pipe of minimum diameter 120 mm.
Therouteoftheflue mustbeas short aspossible.
• Do not connect the extractor hood to exhaust ducts carrying combustion fumes (boilers,
fireplaces,etc.).
• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appli-
ances), a sufficient degree of aeration must be guaranteed in the roomin order to prevent
the backflow of exhaust gas. The kitchen must have an opening communicating directly
with the open air in order to guarantee the entry of clean air. When the cooker hood is
used in conjunction with appliances supplied with energy other than electric, the negative
pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn back into
theroombythecookerhood.
• In the event of damage to the power cable, it must be replaced by the manufacturer or by
thetechnical servicedepartment, in orderto preventany risks.
USE
• The extractor hood has been designed exclusively for domestic use to eliminate kitchen
smells.
• Neverusethehoodforpurposesotherthanforwhichit has been designed.
• Neverleavehighnakedflamesunderthehoodwhenit is inoperation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it
doesnotengulfthe sides.
• Deep fat fryers must be continuously monitored during use: overheated oil can burst into
flames.
• Do notflambèunderthe range hood; riskoffire
• This appliance is not intended for use by persons (including children) with reduced physi-
cal, sensory or mentalcapabilities, or lack of experienceand knowledge, unless they have
been given supervision or instruction concerning use of the appliance by a person respon-
siblefortheirsafety.
• Childrenshouldbesupervisedto ensurethattheydonot playwith the appliance.
• “CAUTION:Accessibleparts may become hot whenusedwithcookingappliances.”.
MAINTENANCE
• Switch off or unplug the appliance from the mains supply before carrying out any mainte-
nancework.
• Clean and/or replace the Filters after thespecified time period(Fire hazard).
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be
handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by
inappropriatewastehandlingof this product.Formore detailedinformationaboutrecyclingofthis product,pleasecontactyour localcityoffice, your
householdwastedisposalserviceortheshop whereyoupurchasedtheproduct.
650 mm min.

EN 1
11
CHARACTERISTICS
Dimensions
650 min.
598 - 898
490 240
100
150
18
205
210
min. 415
max. 960
560
Components
Ref. Q.ty Product Components
11 Hood Body, complete with: Controls, Light, Filters
21 Telescopic Chimney comprising:
2.1 1 Upper Section
2.2 1 Lower Section
91 Reducer Flange ø 120-100 mm
Ref. Q.ty Installation Components
7.1 2 Hood Body Fixing Brackets
7.2.1 2 Upper Chimney Section Fixing Bracket
11 8 Wall Plugs
12a 8 Screws 4,2 x 44,4
12c 6 Screws 2,9 x 9,5
12d 2 Screws M4 x 25
Q.ty Documentation
1 Instruction Manual
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
9

EN 1
12
INSTALLATION Wall drilling and bracket fixing
Wall marking:
• Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the
centre of the area in which the hood will be installed.
• Draw a horizontal line at 650 mm above the hob for installation without the back panel, or at
height H (H=height of the visible part of the panel) for installation with the back panel.
• Place bracket 7.2.1 on the wall as shown about 1-2 mm from the ceiling or upper limit align-
ing the centre (notch) with the vertical reference line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.2.1 on the wall as shown at X mm below the first bracket (X = height of the
upper chimney section supplied), aligning the centre (notch) with the vertical line.
• Mark the wall at the centres of the holes in the bracket.
• Place bracket 7.1 as shown 95 mm from the vertical reference line and 210 mm above the
horizontal reference line.
• Mark the centres of the holes in the bracket.
• Repeat this operation on the other side.
REAR PANEL (OPTIONAL)
The Rear Panel must be fitted before fixing the hood body and, if it is to be fixed at both top
and bottom, must be fitted at the correct height prior to installing the bases. As this operation is
rather complex, it should be carried out either by the kitchen installer or a qualified person
who knows the final dimensions of the units.
For fixing at the top only, proceed as follows:
• Rest the back panel on the base, inserting the lower plate between the upper surface and the
wall, centring it on the vertical reference line.
• Mark the centres of the two holes in the upper plate.
• Drill ø 8 mm holes at all the centre points marked.
• Insert the wall plugs 11 in the holes.
• Fix the brackets using the 12a screws (4,2 x 44,4) supplied.
• Fix the back panel (where present) using the 12a (4,2 x 44,4) screws supplied.
HX1÷2
650 min.
7.2.1
7.1
95
95
210

EN 1
13
Mounting the hood body
• Screw the two screws 12d supplied onto the brackets 7.1.
• Hook the hood body onto the bracket 7.1, centring it around
the vertical line.
• Use the adjusting screws 12d underneath the hood to level the
hood body.
7.1
12.d
Connecting up to the ducting system
• The hood must be connected to the ducting system using a
rigid or flexible pipe Ø 100 or 120 mm, the choice of which is
left to the technician carrying out installation.
• The flange 9 is preset to fit the Ø 100 mm; to adapt it to fit the
Ø 120 mm it must be cut along the cutting line using a shoe
knife.
• Fix the flange 9 to the air outlet valve using the two screws
provided with the accessories
• Connect the rigid or flexible pipe (which should be fixed using
suitable pipe connectors, not provided) to the flange 9and to
the ducting system. Suitable materials for the above operation
must be selected and provided by the fitter.
ø 100
9

EN 1
14
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch hav-
ing a contact gap of at least 3 mm.
• Remove the grease filters (see paragraph Maintenance) being
sure that the connector of the feeding cable is correctly inserted
in the socket placed on the side of the fan.
Chimney assembly
Upper exhaust Chimney
• Slightly widen the two sides of the upper chimney and hook
them behind the brackets 7.2.1, making sure that they are well
seated.
• Secure the sides to the brackets using the 4 screws 12c (2,9 x
9,5) supplied.
Lower exhaust Chimney
• Slightly widen the two sides of the chimney and hook them
between the upper chimney and the wall, making sure that they
are well seated.
• Fix the lower part laterally to the hood body using the 2 screws
12c (2,9 x 9,5) supplied.
12c
12c
12c
2.1
2.2
2

EN 1
15
USE
1
0
1
0
LV
L Controls the worktop illumination
V Open and close the air outlet valve.

EN 1
16
MAINTENANCEGrease filters
CLEANING METAL SELF- SUPPORTING GREASE FILTERS
• The filters must be cleaned every 2 months of operation, or
more frequently for particularly heavy usage, and can be
washed in a dishwasher.
• Remove the filters one at a time by pushing them towards the
back of the group and pulling down at the same time.
• Wash the filters, taking care not to bend them. Allow them to
dry before refitting.
• When refitting the filters, make sure that the handle is visible
on the outside.
Lighting
LIGHT REPLACEMENT
28W-40W incandescent light.
• Remove the metal grease filters.
• Unscrew the bulbs and replace them with new ones having the
same characteristics.
• Replace the metal grease filters.

FR 1
17
CONSEILS ET SUGGESTIONS
La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descrip-
tionsd'accessoires nefigurantpasdansvotre appareil.
INSTALLATION
• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou
nonconforme auxrèglesdel’art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins
(certains modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphes
«Encombrement »et«Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à
l’intérieurde lahotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation
électriquedomestiqueait été effectuée conformément auxnormesen vigueur.
• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à
120mm. Leparcoursdelatuyauteriedoitêtrele pluscourtpossible.
• Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que
(Chaudière,cheminée, etc…).
• Sivousutilisezdes appareilsquine fonctionnentpasà l’électricitédans la pièce ou est installée la
hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération
suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique
avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la
dépressionmaximumdanslapiècene doit pas dépasser0,04mbar.
• En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le
serviceaprès-vente, afin deprévenirtout risque.
UTILISATION
• Lahotte a été conçueexclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la
cuisine.
• Nejamais utiliserabusivement lahotte.
• Nepas laisserlesflammeslibresàforteintensitéquandlahotteestenservice.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au
fonddes marmites.
• Contrôlerles friteuses lorsdel’utilisationcarl’huile surchaufféepourraits’enflammer.
• Nepas préparerd’aliments flambéssouslahottedecuisine: risque d’incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités
psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la
connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes
responsablesde leursécurité.
• Lesenfantsdoivent être surveilléspours'assurer qu'ils nejouentpasavec l'appareil.
• «ATTENTION :Lesparties accessibles peuvent devenir très chaudessi utilisées avec des appareils
decuisson. »
ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en action-
nantl’interrupteurgénéral.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque
d’incendie).
• Pourle nettoyage dessurfacesde lahotte, ilsuffit d’utiliserunchiffonhumide et détersif liquideneutre.
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet
ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel
électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la pré-
vention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des
déchetsménagers ou lemagasin où vousavez acheté leproduit.
650 mm min.

FR 1
18
CARACTERISTIQUES
Encombrement
650 min.
598 - 898
490 240
100
150
18
205
210
min. 415
max. 960
560
Composants
Réf. Q.té Composants de Produit
1 1 Corps Hotte équipé de:Comandes,Lumière,Filtres
21 Cheminée Télescopique formée de:
2.1 1 Cheminée Supérieure
2.2 1 Cheminée Inférieure
9 1 Flasque de Réduction ø 120-100 mm
Réf. Q.té Composants pourl ’installation
7.1 2 Brides Fixation Corps Hotte
7.2.1 2 Bride Fixation Cheminée Supérieure
11 8 Chevilles
12a 8 Vis 4,2 x 44,4
12c 6 Vis 2,9 x 9,5
12d 2 Vis M4 x 25
Q.té Documentation
1 Manuel d’instructions
1
12c
12c
12c
2.1
2.2
2
7.2.1
12a 11
7.1
12a 11
12d
9

FR 1
19
INSTALLATION Perçage Paroi et Fixation Brides
Tracer sur la paroi:
• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone
prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour installation sans
embases: à la cote H (H=hauteur de la partie en vue de l’embase), en cas d’installation avec
embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé-
rieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée
supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué, la bride 7.1 à 95 mm de la ligne verticale de repère, et 210 mm au-
dessus de la ligne horizontale de repère.
• Marquer les centres des trous de la bride.
• Répéter cette opération sur le côté opposé.
FIXATION EMBASE (SI FOURNIE)
L’Embase doit être montée avant d’installer le corps de la hotte et si l’on souhaite la fixer au
mur par lehaut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter
les bases. Comme il s’agit d’une opération complexe, elle doit être confiée à l’installateur de la
cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales
des meubles.
En se limitant à la fixation supérieure, procéder comme suit :
• Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la pa-
roi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l’intercalaire supérieur.
• Percer de ø 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l’embase, en utilisant les vis 12a (4,2 x 44,4) fournies.
HX1÷2
650 min.
7.2.1
7.1
95
95
210

FR 2
20
Montage Corps Hotte
• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps hotte aux brides 7.1, en le centrant sur la
ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler
le corps.
7.1
12.d
Raccordement au circuit d’aspiration
• La hotte doit être raccordée au circuit d’aspiration au moyen
d’un tuyau rigide ou flexible Ø 100 ou 120 mm dont le choix
est laissé à l’installateur.
• La bride 9 est prédisposée pour Ø 100 mm, pour l’adapter à Ø
120 mm, il faut couper avec un tranchet le long du tracé, à fai-
ble épaisseur.
• Fixer la bride 9 à la soupape de sortie de l’air avec les deux vis
fournies dans les accessoires.
• Raccorder le tuyau rigide ou flexible (à fixer avec des colliers
serre-tubes appropriés qui ne sont pas fournis) à la bride 9 et
au circuit d’aspiration. Le matériel approprié et nécessaire à
cette dernière opération doit être repéré par l’installateur.
ø 100
9
