Zeiss DTI 1/19 User manual

ZEISS DTI
1/19 | 1/25
Quick Guide /
Customer Service and Warranty
Patents: www.zeiss.com/cop/patents
DE EN FR ES IT NL DK
FI HU PL SE RU JP CN | 06.2023

2

3
DE ZEISS DTI | Quick Guide / Kundenservice und Garantie 5
EN ZEISS DTI | Quick Guide / Customer Service and Warranty 11
FR ZEISS DTI | Guide rapide / Service après-vente et garantie 17
ES ZEISS DTI | Quick Guide / Servicio al cliente y garantía 23
IT ZEISS DTI | Quick Guide / Assistenza clienti e garanzia 29
NL ZEISS DTI | Quick Guide / Klantenservice en garantie 35
DK ZEISS DTI | Quick Guide / Kundeservice og garanti 41
FI ZEISS DTI | Pikaopas /Asiakaspalvelu ja takuu 47
HU ZEISS DTI | Rövid útmutató /Ügyfélszolgálat és garancia 53
PL ZEISS DTI | Quick Guide / Obsługa klienta igwarancja 59
SE ZEISS DTI | Snabbguide/ kundservice och garanti 65
RU ZEISS DTI | Краткое руководство / Сервисный центр и гарантия 71
JP ZEISS DTI | クイックガイド / カスタマーサービスと保証 77
CN ZEISS DTI | 快速指南 / 售后服务和保修 83

4

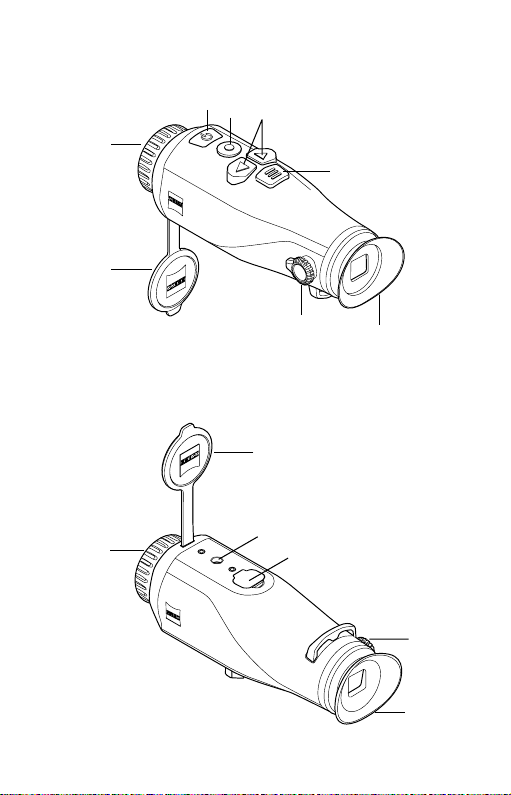

(1)
(3)
(7)
(4) (5)
(9)
(8)
(6)
(1)
(3)
(11)
(8)
(9)
(10)

5
DE QUICK GUIDE / KUNDENSERVICE UND GARANTIE
Ein- / Ausschalten
Durch längeres Drücken des Ein- / Ausschaltknopfes (4) schaltet sich das Gerät ein.
Durch nochmaliges längeres Drücken des Ein- / Ausschaltknopfes (4) schaltet sich das
Gerät wieder aus.
Standby-Modus
Durch kurzes Drücken des Ein- /Ausschaltknopfes (4) schaltet sich das Gerät in den
Standby-Modus. Durch nochmaliges kurzes Drücken des Ein- / Ausschaltknopfes (4)
schaltet sich das Gerät wieder in den Beobachtungsmodus.
Beobachtungsmodus
Schauen Sie durch den Sucher (8), um die Szene zu beobachten. Drehen Sie an der
Dioptrieneinstellung (9) an der Seite, um den Bildschirm scharf zu stellen. Durch die
exible Augenmuschel kann das Gerät auch problemlos von Brillenträgern verwendet
werden.
Drehen Sie am Fokusring (1) des Objektivs, um die Szene scharf zu stellen.
Farbmodi
Die Szene kann in verschiedenen Farbmodi angezeigt werden. Um den Farbmodus
zuändern, drücken Sie kurz auf den Menüknopf (7).
Aufnahmemodus
Sie haben die Möglichkeit, Foto- und Videoaufnahmen zu machen. Um ein
Foto aufzunehmen, drücken Sie den Aufnahmeknopf (5) kurz. Um ein Video
aufzuzeichnen, drücken Sie den Aufnahmeknopf (5) lange. Sie können auch während
der Videoaufnahme ein Foto aufnehmen. Drücken Sie hierzu den Aufnahmeknopf (5)
kurz. Um das Video zu stoppen, drücken Sie erneut den Aufnahmeknopf (5) lange.
Menü
Durch langes Drücken des Menüknopfes (7) wird das Hauptmenü auf dem Display
angezeigt. Schauen Sie dabei durch den Sucher (8). Die Inhalte des Hauptmenüs
können im Gebrauchshandbuch nachgelesen werden.
Die Navigation im Hauptmenü erfolgt durch die Pfeiltasten (6) und den Menüknopf(7).
WARNUNG!
Bitte beachten Sie die beiliegenden Sicherheitshinweise
und gesetzlichen Informationen, diese nden Sie auch
unter: www.zeiss.com/cop/safety
DE ZEISS DTI | Quick Guide / Kundenservice und Garantie

6
Drücken Sie die rechte Pfeiltaste (6), um nach unten zu scrollen. Drücken Sie die linke
Pfeiltaste (6), um nach oben zu scrollen.
Durch kurzes Drücken des Menüknopfes (7) wählen Sie einen Menüpunkt aus. Sie
gelangen so ins Untermenü. Nehmen Sie die Einstellungen mit den Pfeiltasten (6) vor.
Durch kurzes Drücken des Menüknopfes (7) bestätigen Sie die Auswahl und gelangen
wieder ins Hauptmenü zurück. Durch langes Drücken des Menüknopfes (7) verlassen
Sie das Hauptmenü und gelangen in den Beobachtungsmodus zurück.
Laden des Geräts
Laden Sie das Gerät über den USB-Anschluss (11) auf, sobald der Akku leer ist.
Bei geringem Ladezustand wechselt die Anzeige im Display auf Rot.
WLAN
Das Gerät ist mit einer WLAN-Funktion ausgestattet. Gehen Sie ins Menü und
schalten Sie die WLAN-Funktion ein. Verbinden Sie Ihr Smartphone per WLAN mit
dem Gerät. Önen Sie die ZEISS Hunting App und befolgen Sie die Schritte im Menü.
Hinweis: Das voreingestellte Passwort für die WLAN-Verbindung zum Gerät muss
bei Erstverwendung geändert werden, um einen unbefugten Zugri durch Dritte zu
verhindern. Zum Ändern des Passworts ist die ZEISS Hunting App notwendig.
Voreingestelltes Passwort: 12345678
Zur Verlängerung der Akkulebensdauer wird empfohlen, die WLAN-Funktion im Gerät
nur einzuschalten, wenn das Gerät eine Datenverbindung zur ZEISS Hunting App
aufbauen soll.
Um die Sicherheit der Verbindung zu erhöhen, wird empfohlen, das Passwort
zuändern.
Weiterführende Informationen
Weiterführende und ausführliche Erklärungen zur ZEISS DTI 1 sowie den weiteren
Funktionen entnehmen Sie bitte dem Gebrauchshandbuch. Dieses steht auf unserer
Website im Download-Center zur Verfügung: http://www.zeiss.com/hunting/manuals

7
Kundenservice und Garantie
Wenn Sie Fragen zum Service haben oder die Garantiebedingungen
herunterladen möchten, besuchen Sie bitte unsere Webseite:
www.zeiss.com/cop/warranty
Für Servicefragen oder ein kostenfreies Exemplar der für Ihre Region gültigen
Garantiebedingungen wenden Sie sich bitte an:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3–5
35576 Wetzlar
Deutschland
Telefon [phone]
E-Mail consumerprodu[email protected]
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd.
Hebron, KY 41048-8632, USA
Telefon [phone]
E-Mail [e-mail]
ZEISS Hunting App
Laden Sie sich die ZEISS Hunting App herunter, kostenlos und mit allen essentiellen
Funktionen. Verfügbar für iOS und Android.

8
Technische Daten
1 / 19 1 / 25
Optik Brennweite mm 19 / F1.0 25 / F1.0
Detektionsreichweite (Objektgröße 1,8 m × 0,5 m; 2 yd × 0,6 yd) m (yd) 1.000 (1.094) 1.320 (1.444) Subjektiver Sehwinkel °30 Sehfeld auf 100 m (Sehfeld auf 100 yd) m (ft) 24 (73) 18 (55) Sehfeld ° horizontal × vertikal 14 × 10 11 × 12
Optische Vergrößerung 1,8x 2,5x
Maximaler digitaler Zoom 1,0x–4,0x Zoom-Schritte 0,5x Sensor Auösung Sensor px 384 × 288 Pixelabstand Sensor µm 12 Bildfrequenz Hz 50 Display Auösung Display px 1.280 × 960 Displaytyp LCOS

9
Technische Daten
1 / 19 1 / 25
Elektronik Schnittstellen USB: Laden + Datenübertragung
WLAN: Datenübertragung
Akku Lithium-Ionen Akkulaufzeit h 6,5 Externe Spannungsversorgung 5 V / 2 A (USB) Interner Speicher GB 8 Video / Bild / Livestream-Funktion 
WLAN-Frequenz GHz 2,4 WLAN-Standard IEEE 802.11b / g / n Verbindung mit anderen Geräten ZEISS Hunting App, USB Allgemein Schutzart IP65 Betriebstemperaturbereich °C (°F) -10 / +50 (+14 / +122) Länge × Breite × Höhe mm
(inch) 175 × 57 × 62
(6,9 × 2,2 × 2,4)
Gewicht g (oz) 360 (12,7)
Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.

10
(1)
(3)
(7)
(4) (5)
(9)
(8)
(6)
(1)
(3)
(11)
(8)
(9)
(10)

11
EN QUICK GUIDE / CUSTOMER SERVICE AND WARRANTY
Power on / o
Press the on / o button (4) for a longer time to switch on the device. Press and hold
the on / o button (4) to switch o the device again.
Standby mode
Briey press the on / o button (4) to switch the device to standby mode. Briey press
the on / o button (4) again to switch the device back to observation mode.
Observation mode
Look through the viewnder (8) to observe the scene. Turn the diopter adjustment
(9) on the side to focus the screen. Thanks to the exible eyecup, the device can also
be easily used by people who wear glasses.
Turn the focus ring (1) on the lens to focus on the scene.
Color modes
The scene can be displayed in dierent color modes. Briey press the menu button (7)
to change the color mode.
Shooting mode
You have the possibility to take photos and make videos. Briey press the shutter
button (5) once to capture a photo. To record a video, press the shutter button (5)
for a longer time. You can also capture a photo during video recording. Briey press
the shutter button (5). Press the shutter button (5) again for a longer time to stop
the video.
Menu
Press and hold the menu button (7) to show the main menu on the display. Look
through the viewnder (8). You can read about the contents of the main menu in
theuser manual.
The arrow buttons (6) and the menu button (7) are used to navigate in the main
menu.
Press the right arrow button (6) to scroll down. Press the left arrow button (6)
toscroll up.
WARNING!
Please note the enclosed safety instructions and
regulatory information, they can also be found under:
www.zeiss.com/cop/safety
EN ZEISS DTI | Quick Guide / Customer Service and Warranty EN

12
Briey press the menu button (7) to select a menu item. This opens the submenu.
Make your settings using the arrow buttons (6). Briey press the menu button (7)
toconrm the selection and return to the main menu. Press and hold the menu
button (7) to exit the main menu and return to observation mode.
Charging the device
Charge the device via the USB port (11) when the battery is empty.
When the charge level is low, the display changes to red.
WLAN
This device is equipped with a WLAN function. Go to the menu and switch on
theWLAN function. Connect your smartphone via WLAN to the device. Open
theZEISS Hunting app and follow the steps in the menu.
Note: When rst used, the preset password for the WLAN connection to the
deviceneeds to be changed to prevent unauthorized access by third parties.
The ZEISS Hunting app is required to change the password.
Default password: 12345678
To extend battery life, we recommend that you only switch on the WLAN function
inthe device when the device needs to establish a data connection to the
ZEISSHunting app.
To increase the security of the connection, we recommend that you change your
password.
Additional information
Please refer to the user manual for further and detailed explanations on the
ZEISSDTI1 as well as the other functions. This is also available on our website
inthedownload center: http://www.zeiss.com/hunting/manuals

13
Customer Service and Warranty
For service questions or obtaining the warranty terms, please see
our website:
www.zeiss.com/cop/warranty
For service inquiries or a free copy of the warranty terms for your region,
pleasecontact:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3–5
35576 Wetzlar
Germany
Phone [phone]
E-Mail consumerprodu[email protected]
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd.
Hebron, KY 41048-8632, USA
Phone [phone]
E-Mail [e-mail]
ZEISS Hunting App
Download the ZEISS Hunting app, free of charge and all essential functions combined.
Available for iOS and Android.

14
Technical Data
1/19 1 / 25
Optics Focal length mm 19/F1.0 25 / F1.0
Detection range (object size 1.8 m × 0.5 m; 2 yd × 0.6 yd) m (yd) 1,000 (1,094) 1,320 (1,444) Subjective angle of view °30 Field of view at 100 m (eld of view at 100 yd) m (ft) 24 (73) 18 (55) Field of view ° horizontal × vertical 14 × 10 11 × 12
Optical magnication 1.8x 2.5x
Maximum digital zoom 1.0 x – 4.0 x Zoom increments 0.5x Sensor Sensor resolution px 384 × 288 Sensor pixel pitch µm 12 Frame rate Hz 50 Display Display resolution px 1,280 × 960 Display type LCOS

15
Technical Data
1/19 1 / 25
Electronics Interfaces USB: charging + data transfer
WLAN: data transfer
Battery Lithium-ion Battery life h6.5 External power supply 5V/2A (USB) Internal memory GB 8 Video/image / livestreaming feature  WLAN frequency GHz 2.4 WLAN standard IEEE 802.11/b / g / n Connection with other devices ZEISS Hunting app, USB General Protection type IP65 Operating temperature range °C (°F) -10 /+50 (+14/+122) Length × width × height mm
(inch) 175 × 57 × 62
(6.9 × 2.2 × 2.4)
Weight g (oz) 360 (12.7)
Subject to change in design and scope of delivery and as a result of ongoing technical development.

16
(1)
(3)
(7)
(4) (5)
(9)
(8)
(6)
(1)
(3)
(11)
(8)
(9)
(10)

17
FR GUIDE RAPIDE / SERVICE APRÈS-VENTE ET GARANTIE
Mise en marche / arrêt
Appuyez longuement sur l’interrupteur (4) pour allumer l’appareil. Par la suite,
appuyez à nouveau longuement sur l’interrupteur (4) pour éteindre l’appareil.
Mode veille
Appuyez brièvement sur l’interrupteur (4) pour mettre l’appareil en mode veille.
Enappuyant à nouveau brièvement sur l’interrupteur (4), l’appareil repasse en mode
d’observation.
Mode observation
Regardez dans le viseur (8) pour observer la scène. Tournez la molette de réglage
dioptrique (9) sur le côté pour faire le point à l’écran. Grâce à son œilleton souple,
l’appareil peut être utilisé sans problème par les porteurs de lunettes.
Tournez l’anneau de mise au point (1) de l’objectif pour faire le point sur la scène.
Modes couleur
La scène peut être achée dans quatre modes couleur. Pour modier le mode
couleur, appuyez brièvement sur le bouton menu (7).
Mode de prise de vues
Cet appareil permet de prendre des photos et des vidéos. Pour prendre une photo,
appuyez brièvement sur le bouton de prise de vue (5). Pour faire une vidéo, appuyez
longuement sur le bouton de prise de vue (5). Vous pouvez aussi prendre une photo
pendant un enregistrement vidéo. Pour cela, appuyez brièvement sur le bouton de
prise de vue (5). Pour arrêter la vidéo, appuyez une nouvelle fois longuement sur
lebouton de prise de vue (5).
Menu
Appuyez longuement sur le bouton menu (7) pour acher le menu principal à
l’écran. Ce faisant, regardez dans le viseur (8). Les contenus du menu principal sont
repris dans le mode d’emploi.
La navigation dans le menu principal s’eectue à l’aide des touches èches (6) et du
bouton menu(7).
AVERTISSEMENT!
Veuillez respecter les consignes de sécurité et les
directives légales applicables jointes, répertoriées
également sur ce site: www.zeiss.com/cop/safety
FR ZEISS DTI | Guide rapide / Service après-vente et garantie FR

18
Appuyez sur la touche èche droite (6) pour descendre. Appuyez sur la touche èche
gauche (6) pour monter.
Appuyez brièvement sur le bouton menu (7) pour sélectionner une rubrique du
menu. Vous arrivez ainsi dans le sous-menu. Procédez aux réglages avec les touches
èches (6). Appuyez brièvement sur le bouton menu (7) pour conrmer la sélection
etrevenir au menu principal. Appuyez longuement sur le bouton menu (7) pour
quitter le menu principal et revenir en mode d’observation.
Recharge de l’appareil
Rechargez l’appareil via le port USB (11) dès que la batterie est déchargée.
En cas de charge faible, l’achage à l’écran devient rouge.
WLAN
L’appareil est équipé d’une fonction WLAN. Allez dans le menu et activez la fonction
WLAN. Reliez votre smartphone à l’appareil, par WLAN. Ouvrez l’application
ZEISSHunting et suivez les étapes du menu.
Remarque: le mot de passe par défaut pour la connexion WLAN vers l’appareil doit
être modié à la première utilisation an d’éviter un accès non autorisé par des tiers.
Pour modier le mot de passe, l’appli ZEISS Hunting est requise.
Mot de passe par défaut: 12345678
Pour prolonger la durée de vie de la batterie, nous conseillons de n’activer la fonction
WLAN que si l’appareil doit se connecter à l’appli ZEISS Hunting.
Pour accroître la sécurité de la connexion, il est conseillé de changer de mot de passe.
Informations complémentaires
Pour obtenir des explications complémentaires et détaillées sur le ZEISS DTI 1 et sur
les autres fonctions, reportez-vous au mode d’emploi. Celui-ci est disponible dans le
centre de téléchargement de notre site Internet: www.zeiss.com/hunting/manuals

19
Service après-vente et garantie
Pour toute question sur nos services ou pour télécharger nos
conditions de garantie, veuillez consulter notre site Web:
www.zeiss.com/cop/warranty
Pour toute question sur nos services ou pour obtenir une copie gratuite des
conditions de garantie applicables à votre région, veuillez contacter:
ZEISS Customer Service
Carl Zeiss Sports Optics GmbH
Gloelstr. 3–5
35576 Wetzlar
Allemagne
Téléphone [phone]
E-mail cons[email protected]om
ZEISS Customer Service USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd.
Hebron, KY 41048-8632, États-Unis
Téléphone [phone]
E-mail [e-mail]
Appli ZEISS Hunting
Téléchargez gratuitement l’appli ZEISS Hunting qui intègre toutes les fonctions
essentielles. Disponible pour iOS et Android.

20
Caractéristiques techniques
1 / 19 1 / 25
Optique Distance focale mm 19 / F1.0 25 / F1.0
Portée de la détection (taille de l'objet 1,8m × 0,5m; 2yd × 0,6yd) m (yd) 1 000 (1 094) 1 320 (1 444) Angle de vision subjectif °30 Champ de vision sur 100m (sur 100yards) m (pieds) 24 (73) 18 (55) Champ de vision ° horizontal × vertical 14 × 10 11 × 12
Grossissement optique 1,8x 2,5x
Zoom numérique maximum 1,0x – 4,0x Pas du zoom 0,5x Capteur Résolution du capteur px 384 × 288 Espacement des pixels du capteur µm 12 Fréquence des images Hz 50 Achage Résolution d'achage px 1 280 × 960 Type d'achage LCOS
