Zenith MB36CVBB User manual

Assembly Instructions / Instrucciones de Ensamblado / Instructions de montage
Model / Modelo / Modèle
MB36CVBB
MCS 3/29/2019
©2019 Zenith Home Corp.
Pg 1 of 10 www.zenith-products.com IS0541
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este
producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com
para solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les
éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.

www.zenith-products.com IS0541Pg 2 of 10

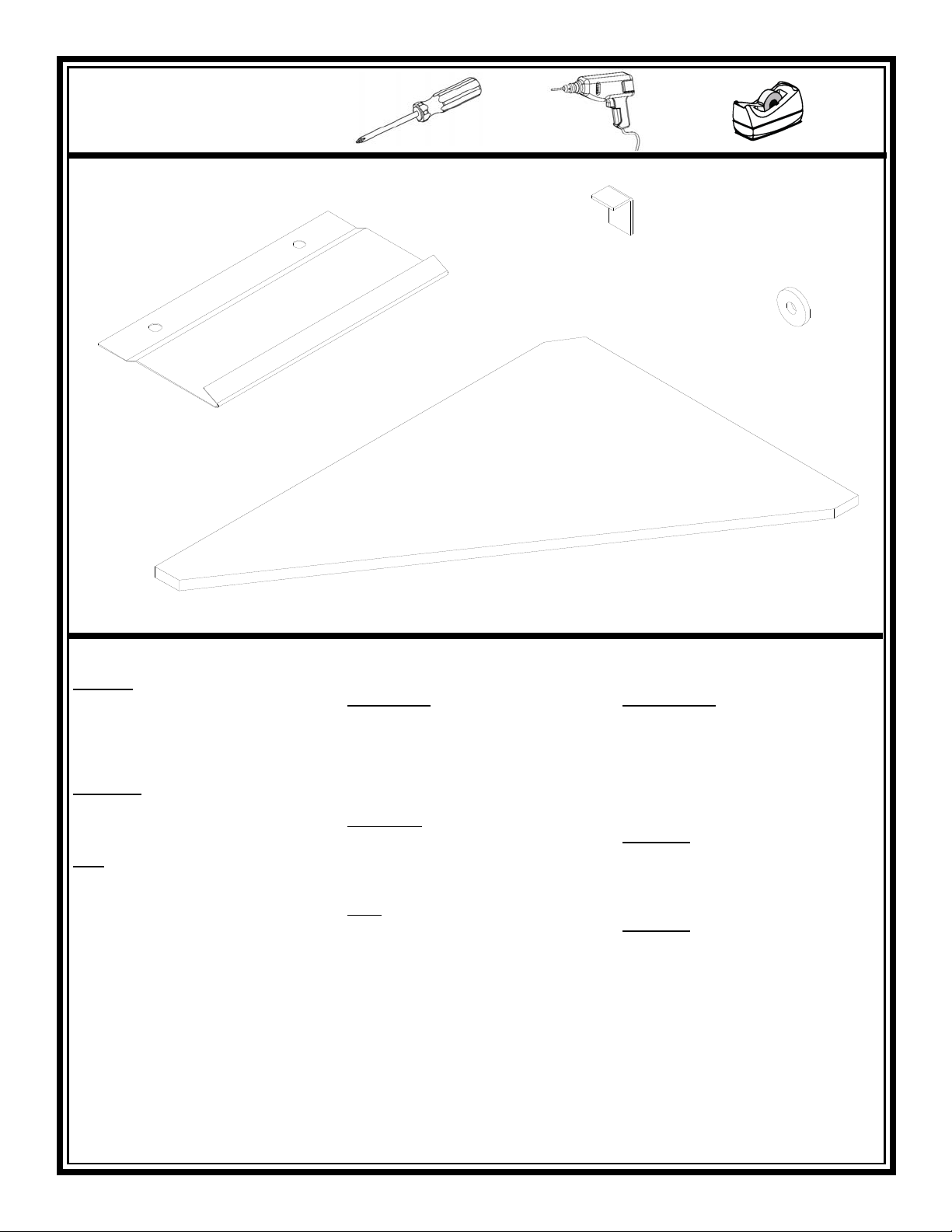

Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
(A) 12 Shelf Clips
12 Sujetadores para Repisa
12 attaches pour étagères
CABINET MOUNTING INSTRUCTIONS:
WARNING: Before cutting or drilling into
any wall, make certain of the locations of
electrical, plumbing and gas lines. Cutting
any of these lines may cause serious
injury. If needed, contact your electrician,
plumber or service person.
IMPORTANT:Be sure to select the proper
mounting hardware (not included) to
support the cabinet, whether mounting to
drywall or to wooden studs.
NOTE:This cabinet is reversible, so that the
door can open in either direction (from
left to right, or from right to left). This
means
the entire cabinet can be turned
“upside down” so that the door will open
the opposite direction. (The cabinet should
be installed so that the hinged side of the
cabinet is adjacent to the side wall.) If the
cabinet will be mounted on top of a wall
mirror, please follow instructions beginning
on page 3. If the cabinet will not be
mounted on top of a wall mirror, please
follow mounting instructions on page 10.
INSTRUCCIONES DE MONTAJE DEL
GABINETE:
ADVERTENCIA: Antes de cortar o taladrar
en cualquier pared, asegúrese de las
ubicaciones de las líneas eléctricas, de
plomería y de gas. El
cortar cualquiera de
estas líneas puede causar una lesión grave.
Si es necesario, comuníquese con su
electricista, plomero o técnico de servicio.
IMPORTANTE: Asegúrese de seleccionar
los artículos de ferretería de montaje
apropiados (no incluidos) para soportar el
gabinete, ya sea que se monte en pared
falsa o en soportes de madera.
NOTA: Este gabinete es reversible, por lo
que la puerta se puede abrir en cualquier
dirección (de izquierda a derecha o de
derecha a izquierda). Esto significa que el
gabinete completo se puede voltear
"boca abajo" para que así la puerta se
abra en la dirección opuesta. (El gabi-
nete se debe instalar de tal manera que
el lado del gabinete con bisagra esté
adyacente a la pared lateral). Si el gabinete
se montará sobre un espejo de pared,
por favor siga las instrucciones empezando
en la página 5. Si el gabinete no se montará
sobre un espejo de pared, por favor siga
las instrucciones de montaje en la página 10.
INSTRUCTIONS DE MONTAGE DU
PLACARD :
AVERTISSEMENT : avant de découper ou
de percer toute surface murale, vérifiez
l'emplacement des canalisations électriques,
de plomberie et de gaz. Des blessures
graves pourraient survenir si l'une de ces
canalisations était sectionnée. Au besoin,
contactez votre électricien, votre plombier
ou votre dépanneur.
IMPORTANT :assurez-vous de sélectionner
les pièces de montage qui conviennent
(non incluses) pour soutenir le placard,
que vous montiez ce dernier sur une cloison
sèche ou dans des poteaux muraux.
REMARQUE : ce placard est réversible,
c'est-à-dire que la porte peut s'ouvrir dans
les deux sens (de gauche à droite, ou de
droite à gauche). Il peut donc être
retourné de manière à ce que la porte
s'ouvre dans l'autre sens. (Le placard doit
être monté de manière à ce que le côté
comportant les charnières se trouve le
long du mur latéral.) Si le placard doit
être monté sur un miroir mural, veuillez
suivre les instructions commençant à la
page 7. Sinon, suivez les instructions de
montage de la page 10.
(B) 4 Spacers
4 Espaciadores
4 cales d'épaisseur
(C) 1 “J” Bracket
1 Soporte en forma de "J"
1 support en J
Parts List:
Lista de Partes:
Liste des pièces :
(D) 3 Adjustable Shelves
3 Repisas ajustables
3 étagères amovibles

Pg 3 of 10 www.zenith-products.com IS0541
CABINET MOUNTING INSTRUCTIONS
(FOR MOUNTING CABINET ON TOP OF
A WALL MIRROR):
INSTRUCCIONES DE MONTAJE DEL
GABINETE (PARA EL MONTAJE DEL
GABINETE SOBRE UN ESPEJO DE
PARED):
INSTRUCTIONS DE MONTAGE DU
PLACARD (MONTAGE SUR UN MIROIR
MURAL) :
Mark locations of holes on wall
Marque las ubicaciones de los orificios en la pared
Emplacement des trous sur le mur
C
Top edge of mirror
Borde superior del espejo
Bord supérieur du miroir

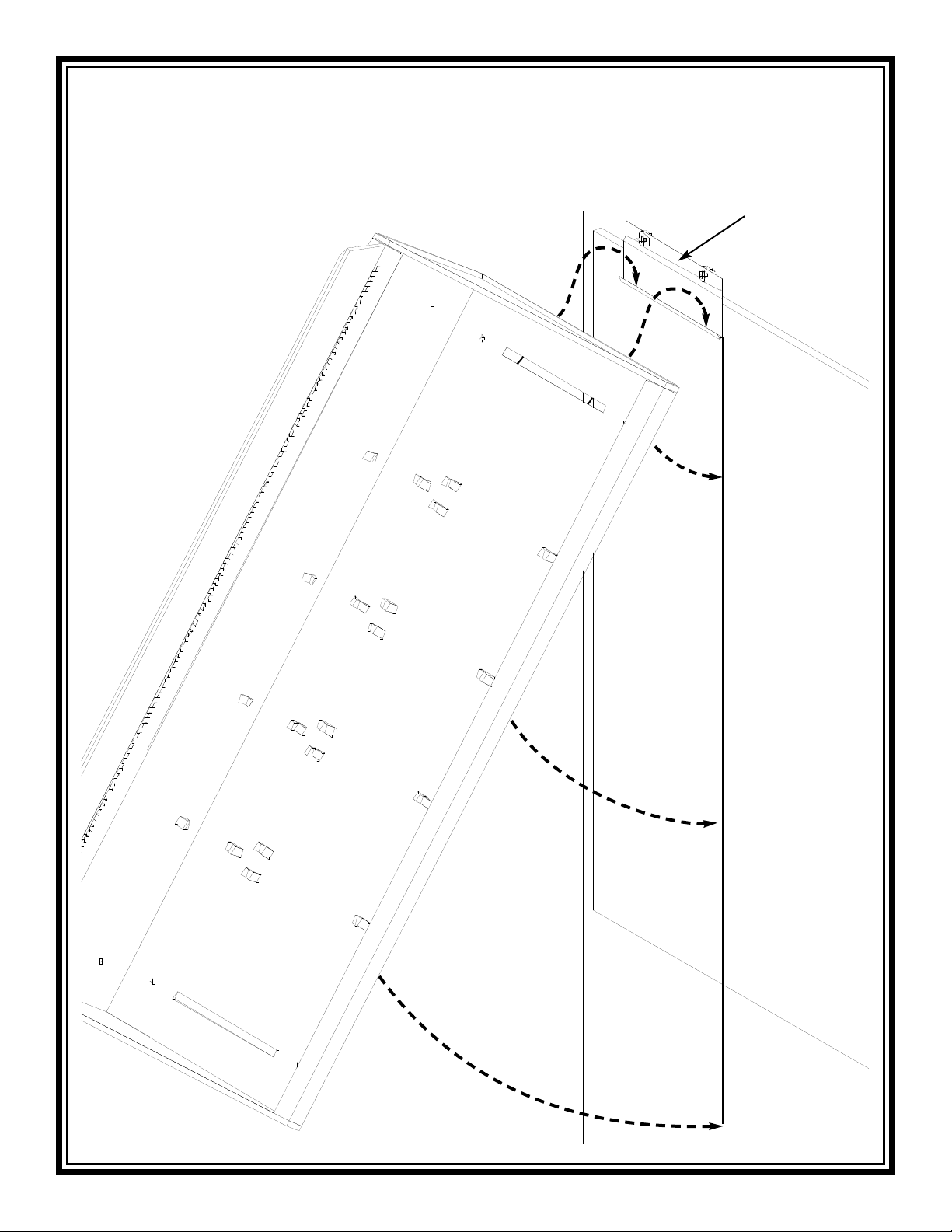

Fit the hook part of the “J” bracket (C)
through the slot in the back of the cabinet.
Temporarily fasten the “J” bracket (C) to
the back of the cabinet with adhesive
tape (not included). Align the top of the
cabinet mirror with the top of the wall
mirror. Mark locations on wall through 2
mounting holes in “J” bracket (C).
Ajuste la parte de gancho del soporte
en forma de "J" (C) a través de la ranura
en la parte posterior del gabinete.
Temporalmente asegure el soporte en
forma de "J" (C) a la parte posterior del
gabinete con cinta adhesiva
(no incluida).
Alinee la parte superior del espejo del
gabinete con la parte superior del espejo
de pared. Marque las ubicaciones en la
pared a través de los 2 orificios de montaje
en el soporte en forma de "J" (C).
Enfilez la partie recourbée du support en
J (C) dans la rai-nure au dos du placard.
Fixez temporairement le support en J (C)
au dos du placard à l'aide d'une bande
adhésive (non incluse). Alignez le haut
du miroir du placard sur le haut du miroir
mural. Indiquez l'emplacement des 2 trous
de montage du support en J (C) sur le
mur.
1.

Pg 4 of 10 www.zenith-products.com IS0541
Drill holes in the 2 marked spots. Insert
wall anchors (not included) if the screws
will not be going directly into studs. Remove
“J” bracket from back of cabinet.
Remove the protective covering from
the “J” bracket (C). Attach “J” bracket (C)
to wall, using appropriate screws (not
included).
NOTE:Place spacers (B) behind “J”
bracket (C) to compensate for the
thickness of the wall mirror. Spacers (B)
need to be used only if mirror is thicker
than 1/8”.
IMPORTANT:Make sure “J” bracket (C) is
flat against the mirror. If “J” bracket is not
flat, the cabinet will not sit completely
flat on the mirror.
Taladre orificios en las 2 marcas señaladas.
Inserte las anclas para pared (no incluidas)
si los tornillos no irán directamente en
soportes de pared. Remueva el soporte
en
forma de "J" de la parte posterior del
gabinete. Remueva la cubierta protectora
del soporte en forma de "J" (C). Conecte
el soporte en forma de "J" (C) a la pared
utilizando tornillos
apropiados (no incluidos).
NOTA: Coloque los espaciadores (B)
detrás
de los soportes en forma de "J"
(C) para compensar por el espesor del
espejo de pared. Los espaciadores (B)
necesitan ser utilizados solamente si el
espejo tiene un
espesor mayor a 1/8".
IMPORTANTE: Asegúrese de que el
soporte
en forma de "J" (C) esté plano
contra el espejo. Si el soporte en forma
de "J" no está
plano completamente, el
gabinete no se ajustará adecuada-
mente en el espejo.
Percez des trous à l'emplacement des
2 points. Introduisez des chevilles
murales
(non incluses) si les vis ne sont
pas insérées directement dans des
poteaux muraux. Retirez le support en J
du dos du placard. Retirez le revêtement
protecteur du support en J (C). Fixez le
support en J (C) au mur à l'aide de vis
appropriées (non incluses).
REMARQUE :placez des cales d'épaisseur
(B)
derrière le support en J (C) pour compenser
l'épaisseur du miroir mural. Ces cales (B)
ne doivent être utilisées que si l'épaisseur
du miroir est supérieure à 3 mm (1/8 po).
IMPORTANT :assurez-vous que le support
en J (C) est à plat contre le mur. S'il ne
l'est pas, le placard ne reposera pas
correctement sur le miroir.
2.
B
C
‘Imperfections in walls (including the
straightness or “plumb” of the walls or
the “squareness” of the corners) may
require the cabinet to be shimmed in
one or more corners for proper installation.
Las imperfecciones en las paredes
(incluyendo lo recto o “vertical” de las
paredes o la escuadra de las esquinas)
pueden requerir que se coloquen cuñas
pequeñas en una o más esquinas del
gabinete para la instalación apropiada.
Les imperfections des murs (y compris la
rectitude ou l’aplomb des murs ou la
perpendicularité des coins) peuvent
nécessiter l’utilisation de cales dans un
ou plusieurs coins pour assurer une
installation correcte.

Pg 5 of 10 www.zenith-products.com IS0541

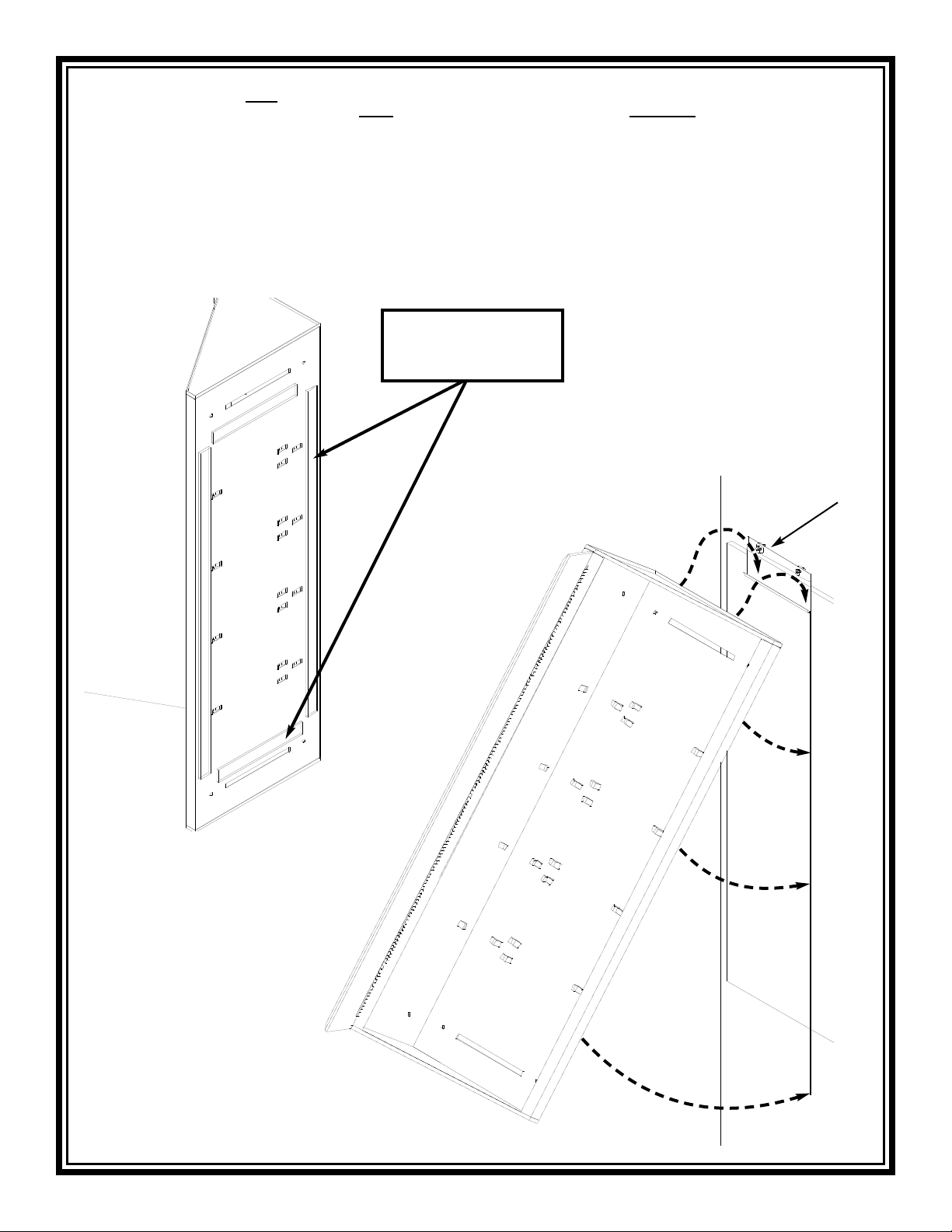

Temporarily hang cabinet on “J” bracket
(C). Mark locations on wall through 4
mounting holes on the inside of cabinet
(used for mounting cab inet to side wall).
Remove cabinet from “J” bracket (C).
Drill
holes in the 4 marked spots. Insert wall
anchors (not included) if the screws will
not be going directly into studs.
Cuelgue temporalmente el gabinete en el
soporte "J" (C). Marque las ubicaciones
en la pared a través de 4 orificios de
montaje en el interior del gabinete
(utilizados para montar el gabinete a la
pared lateral). Remueva el gabinete del
soporte en forma de "J" (C) Taladre los
orificios en las 4 marcas señaladas. Inserte
anclas para pared (no incluidas) si
los
tornillos no irán directamente en soportes
de pared.
Suspendez temporairement le placard sur
le
support en J (C). Indiquez l'emplacement
des
4 trous de montage pratiqués à
l'intérieur du placard sur le mur (utilisés
pour monter le placard sur le mur
latéral). Retirez le placard
du support en
J (C). Percez des trous à l'emplacement
des 4 points. Introduisez des chevilles
murales (non incluses) si les vis ne sont
pas insérées directement dans les
poteaux muraux.
3.
Mark locations
of holes on wall
Marque las
ubicaciones de los
orificios en la pared
Emplace-ment des
trous sur le mur
C
Top edge of mirror
Borde superior del espejo
Bord supérieur du miroir
