Zipper Mowers ZI-MOS 4T User manual

CZ
NÁVOD NA OBSLUHU
Motorová kosa
EN
USER MANUAL
Brush cutter
ZI-MOS 4T
EAN: 9120039231433
Přečtěte si a dodržujte tento návod na
obsluhu a bezpečnostní pokyny!
Read the operation manual carefully be-
fore first use
POZOR: Plňte olejem (SF 15W40)!
ATTENTION: Fill in Oil (SF 15W40)!
Vydání/Edition: 05.03.2014 –Revize 01 –CEC- CZ/EN

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 2
Motorová kosa / brush cutter ZI-MOS 4T Seite 2
1OBSAH / INDEX
1OBSAH / INDEX 2
2PŘEDMLUVA 5
3BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 6
4TECHNIKA 9
4.1 Hlavní komponenty a ovládací prvky ................................................................... 9
4.2 Technické údaje ................................................................................................ 10
5BEZPEČNOST 11
5.1 Účel použití ....................................................................................................... 11
5.2 Bezpečnostní pokyny......................................................................................... 11
5.3 Další rizika ........................................................................................................ 14
5.4 Osobní vybavení ................................................................................................ 15
6UVEDENÍ DO PROVOZU 17
6.1 Sestavení........................................................................................................... 17
6.1.1 Součást dodávky ..........................................................................................17
6.1.2 Nutné nářadí pro sestavení kosy .....................................................................17
6.1.3 Vykládka .....................................................................................................17
7MONTÁŽ 18
7.1.1 Montáž obou rukojetí.....................................................................................18
7.1.2 Montáž motoru .............................................................................................18
7.1.3 Montáž ochranného krytu ..............................................................................18
8OBSLUHA 19
8.1 Seřízení ............................................................................................................. 19
8.1.1 Montáž strunové hlavy ..................................................................................19
8.1.2 Montáž žací čepele........................................................................................19
8.1.3 Montáž popruhu ...........................................................................................19
8.2 Provoz ............................................................................................................... 20
8.2.1 Startování....................................................................................................20
8.2.2 Tankování....................................................................................................20
8.2.3 Ovládání ......................................................................................................20
9ÚDRŽBA 21
9.1 Čištění ............................................................................................................... 21
9.1.1 Čištění vzduchového filtru ..............................................................................22
9.1.2 Kontrola zapalovací svíčky .............................................................................22

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 3
Motorová kosa / brush cutter ZI-MOS 4T Seite 3
10 ODSTRAŇOVÁNÍ ZÁVAD 22
11 PREFACE 23
12 TECHNICAL INFORMATION 24
12.1 Main machine parts and controls ............................................................. 24
12.2 Technical Data ......................................................................................... 25
13 SAFETY 26
13.1 Intended use............................................................................................ 26
13.2 Security instructions ................................................................................ 26
13.3 Remaining risk factors ............................................................................. 27
13.4 Personal wear .......................................................................................... 28
14 SETUP 30
14.1 Delivery content....................................................................................... 30
14.1.1 Tools required for assembly........................................................................30
14.1.2 Unload.....................................................................................................30
14.2 Assembly ................................................................................................. 31
14.2.1 Handle bar assembly .................................................................................31
14.2.2 Drive unit assembly...................................................................................31
14.2.3 Mud guard assembly..................................................................................31
15 OPERATION 32
15.1 TRIMMING UNIT ASSEMBLY ..................................................................... 32
15.2 Mounting of the blunt blade ..................................................................... 32
15.3 Belt assembly........................................................................................... 32
15.4 Start......................................................................................................... 33
15.5 Refuel ...................................................................................................... 33
15.6 Throttle control........................................................................................ 33
16 MAINTENANCE 34
16.1 Cleaning................................................................................................... 34
16.1.1 Cleaning the air filter and muffler................................................................34
16.1.2 Check the spark plug .................................................................................35
17 TROUBLE SHOOTING 35
18 NÁHRADNÍ DÍLY /SPARE PARTS 36
18.1 Objednávky náhradních dílů / spare parts order...................................... 36
19 PROHLÁŠENÍ O SHODĚ / DECLARATION OF CONFORMITY 39

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 4
Motorová kosa / brush cutter ZI-MOS 4T Seite 4
20 ZÁRUČNÍ PODMÍNKY 40
21 WARRANTY GUIDELINES 41
22 SLEDOVÁNÍ VÝROBKU 42

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 5
Motorová kosa / brush cutter ZI-MOS 4T Seite 5
2PŘEDMLUVA
Vážený zákazníku!
Tento návod k použití obsahuje důležité informace a pokyny pro uvedení do provozu a používání
motorové kosy ZI-MOS 4T.
Návod k použití je součástí výrobku a nesmí být od něj odstraněn. Uschovejte návod pro případ
pozdějšího použití, a pokud křovinořez předáváte třetí osobě, návod přiložte!
Dodržujte bezpečnostní pokyny!
Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci
se strojem a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní
pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám
na zdraví apod.
Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.
Technické změny vyhrazeny!
Autorské právo
© 2013
Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne-
dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.
Místo soudu je ve správním území Linz nebo příslušný soud pro 4707 Schlüsslberg.
Kontakt na služby zákazníkům
ZIPPER Maschinen GmbH
Gewerbepark 8
A-4707 Schlüsslberg
Tel.: [phone]
Fax: [phone]
Mail: [e-mail]

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 6
Motorová kosa / brush cutter ZI-MOS 4T Seite 6

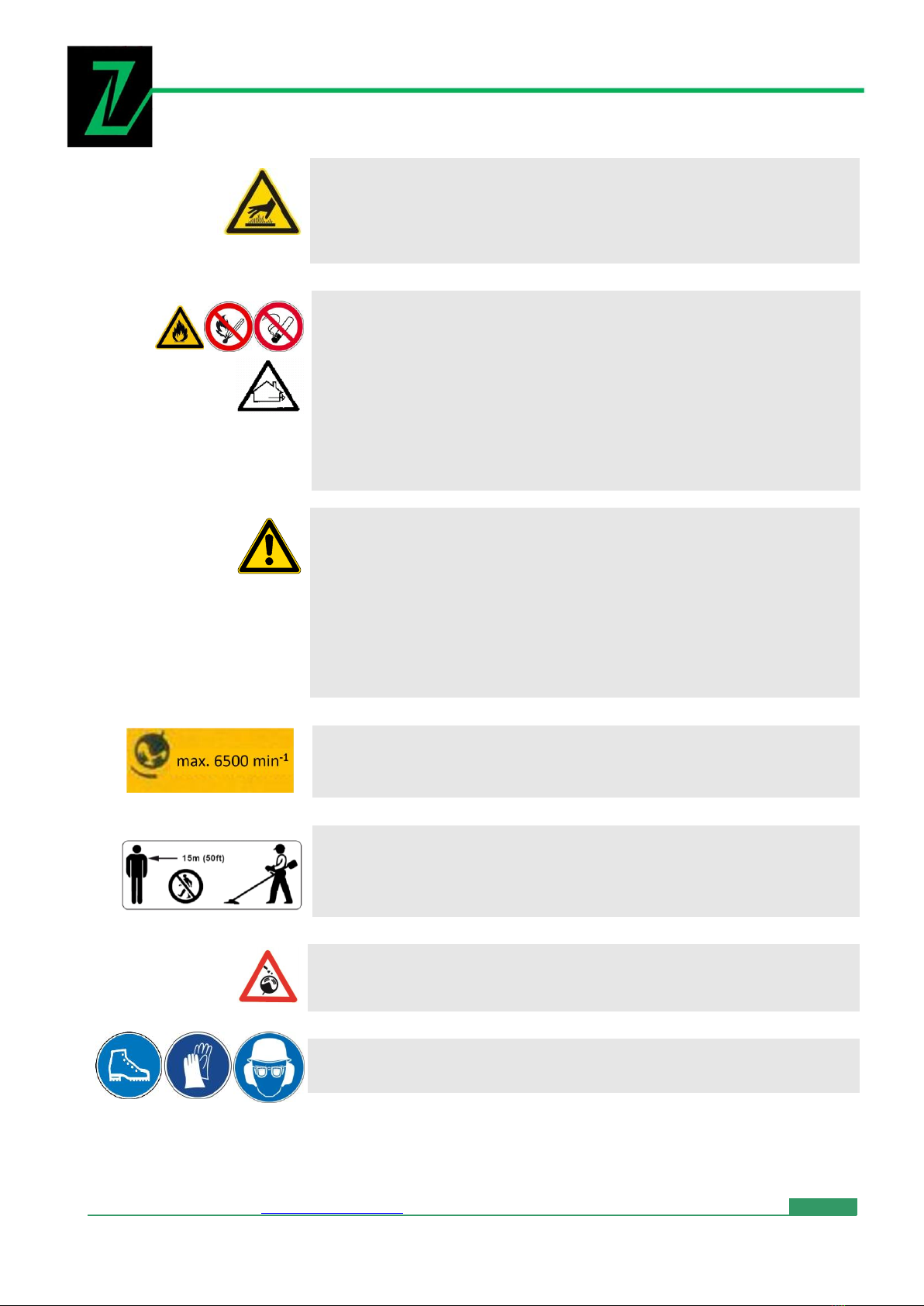

3BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
BEZPEČNOSTNÍ SYMBOLY
VÝZNAM
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
CZ
VÝSTRAHA! Dbejte bezpečnostních symbolů! Nedodržování předpisů a
pokynů může vést k těžkým poraněním osob nebo dokonce smrtelným
úrazům.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the ma-
chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.
CZ
PŘEČTĚTE SI TENTO NÁVOD!Přečtěte si řádně návod na obsluhu a
úsržbu Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl
tento řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.
EN
READ THE MANUAL! Read the user and maintenance manual carefully
and get familiar with the controls n order to use the machine correctly and
to avoid injuries and machine defects.
CZ
OCHRANNÉ PROSTŘEDKY! Použití ochrany sluchu, pracovních brýlí,
helmy, pracovní obuvi a rukavic je povinné.
EN
PROTECTIVE CLOTHING! The operator is obligated to wear proper
ear protection, safety goggles, safety helmet, safety gloves and safety shoes
CZ
CE-SHODA - Tento výrobek je v souladu se směrnicemi ES.
EN
EC-CONFORM - This product complies with the EC-directives.

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 7
Motorová kosa / brush cutter ZI-MOS 4T Seite 7

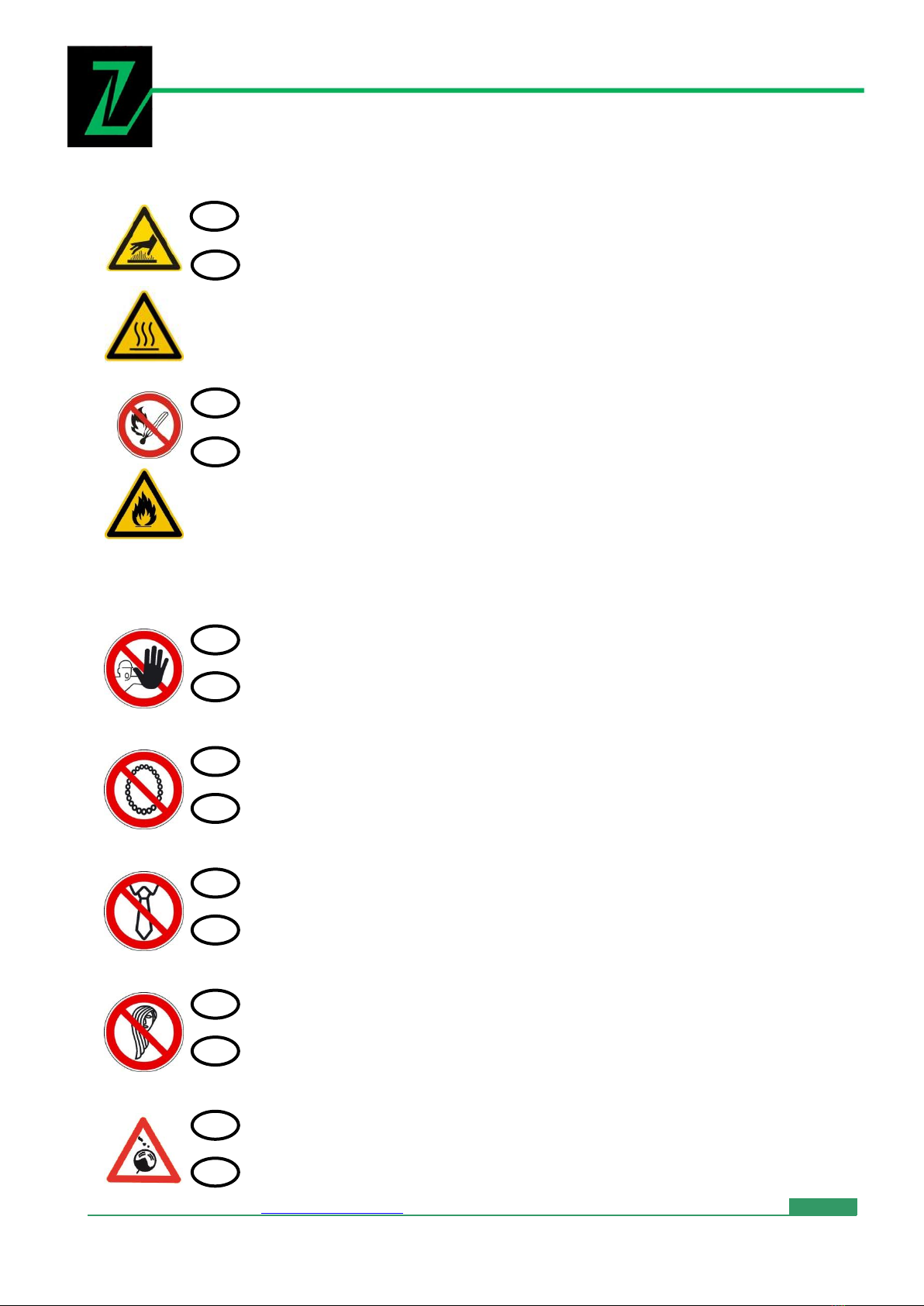

CZ
NEBEZPEČÍ POPÁLENÍ!–Horké splodiny. Kryt motoru a karburátor
jsou za provozu horké.
EN
BURN HAZARD! - Hot exhaust fumes. Engine parts and muffler become hot
during operation.
CZ
SNADNO VZNĚTLIVÉ!–Kouření nebo manipulace s otevřeným ohněm
jsou zakázané!
EN
HIGHLY FLAMMABLE! –Smoking, fire and open light are forbidden!
CZ
Pouze zaškolená obsluha!
EN
Only trained staff!
CZ
Obsluha se šperky zakázána!
EN
Operation with jewelry forbidden!
CZ
Obsluha s kravatou zakázána!
EN
Operation with tie forbidden!
CZ
Obsluha s rozpuštěnými vlasy zakázána!
EN
Operation with long hair forbidden!
CZ
Pevné předměty mohou odlétávat!
EN
Solid Objects can be thrown away!

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 8
Motorová kosa / brush cutter ZI-MOS 4T Seite 8

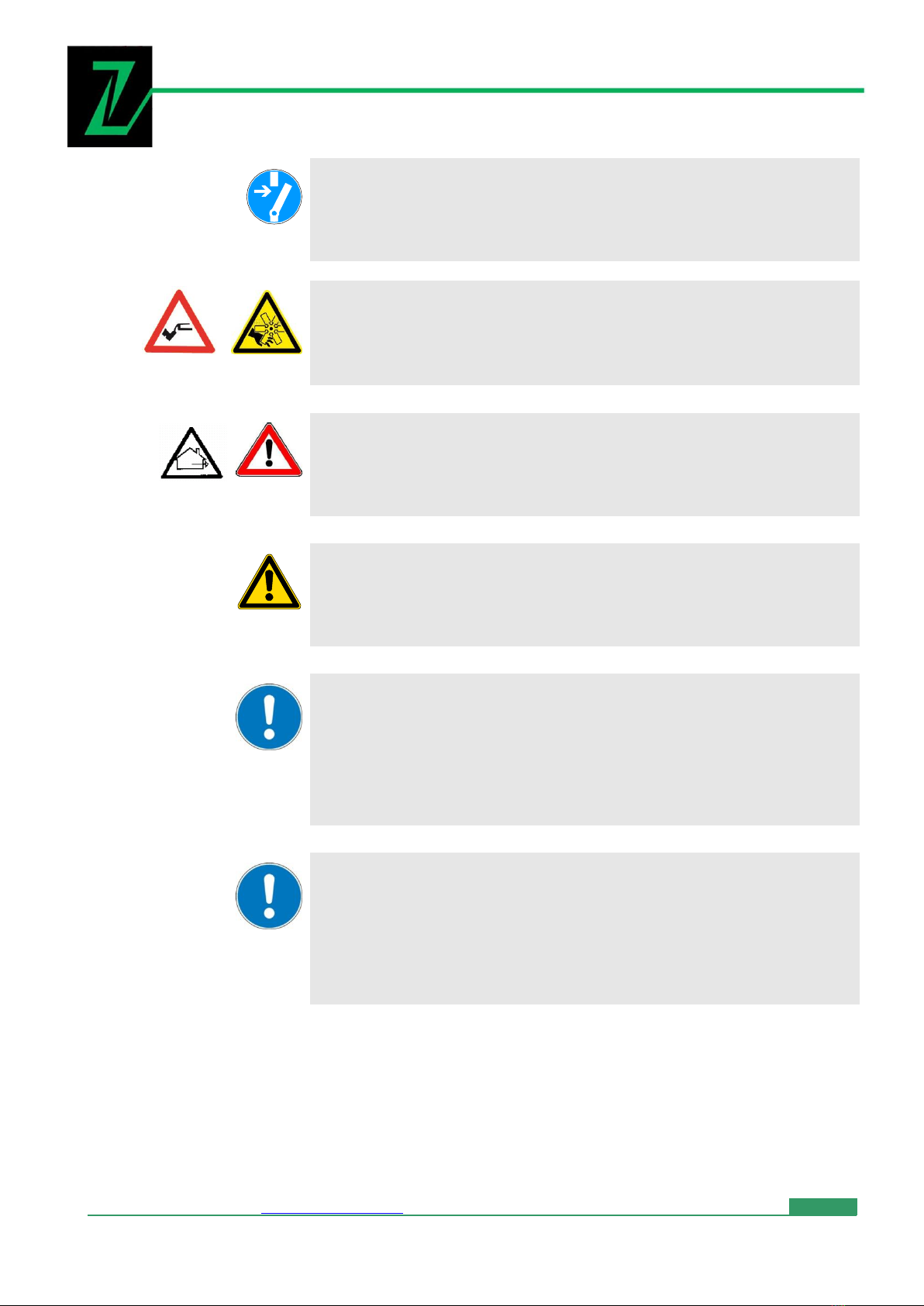

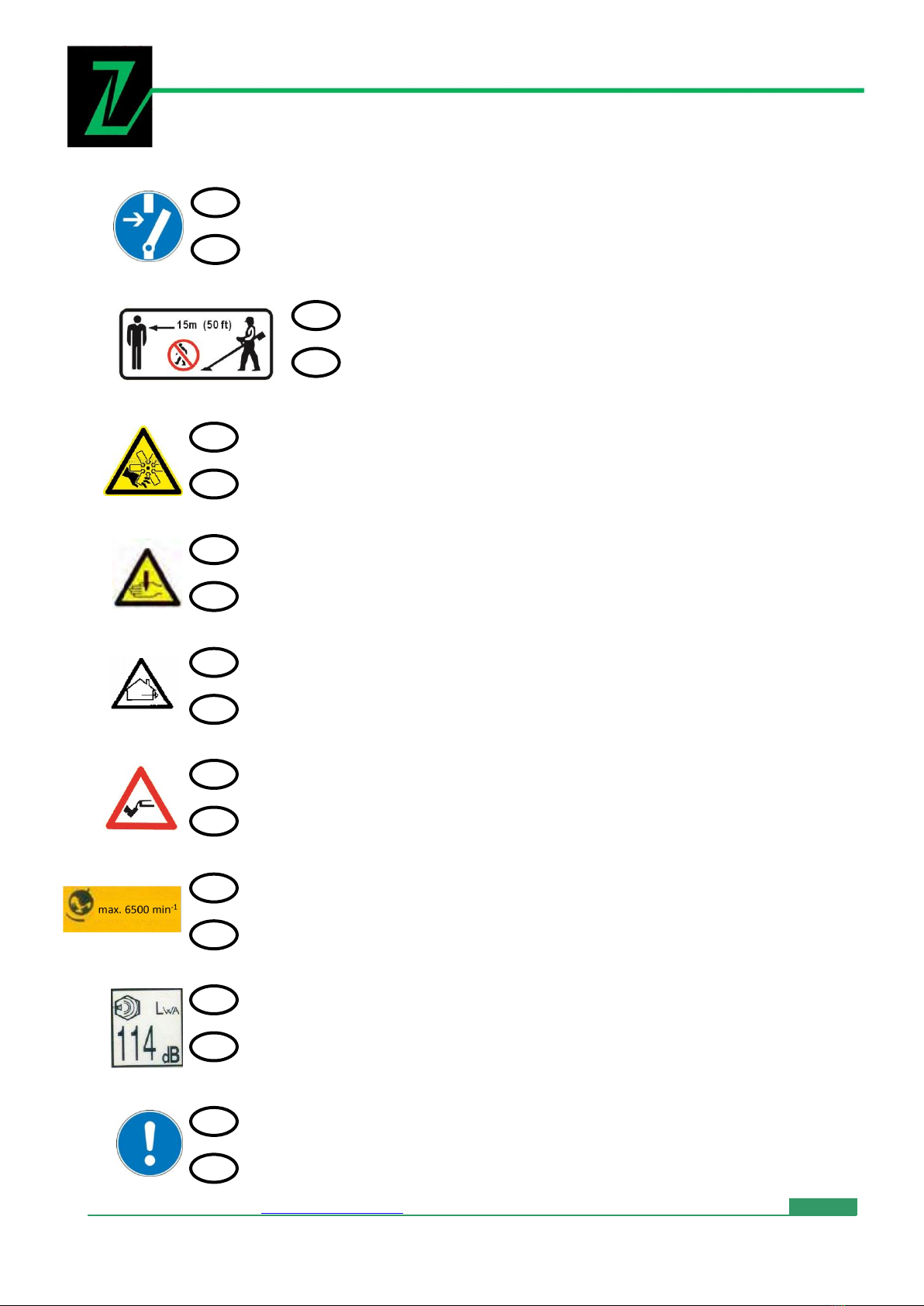

CZ
Stroj před údržbou a přestávkou vypněte!
EN
Stop before any break and engine maintance!
CZ
Dodržujte bezpečnou vzdálenost!
EN
Keep safe distance!
CZ
Nedotýkejte se rotujících částí!
EN
Don´t touch rotating parts!
CZ
Nebezpečí pořezání!
EN
Warning about cut injuries!
CZ
Stroj používejte pouze venku!
EN
Only for working outside!
CZ
Nevstupujte pod žací čepel!
EN
Don´t come under the cutting tool!
CZ
Maximální otáčky hřídele žacího nástroje
EN
Max. shaft-speed
CZ
Zaručená hladina akustického výkonu
EN
Guaranteed sound power level
CZ
Obecný pokyn
EN
General note

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 9
Motorová kosa / brush cutter ZI-MOS 4T Seite 9
4TECHNIKA
4.1 Hlavní komponenty a ovládací prvky
1
Pohon
2
Otvor pro popruh
3
Rukojeť
4
Žací hlava
5
Ochranný kryt
6
Rukojeť s ovládáním

ZIPPER MASCHINEN GmbH  www.zipper-maschinen.at Strana 10
Motorová kosa / brush cutter ZI-MOS 4T Seite 10
4.2 Technické údaje
Typ motoru
4-taktní
Výkon motoru
1,00 kW
Objem motoru
38 cm3
Volnoběžné otáčky
2500 min-1
Max. otáčky
6500 min-1
Délka trubky
1650 mm
Průměr
26 mm
Zapalování
CDI
Objem nádrže
1200 cm3
Vibrace
13,846 m/s2při K: 1,5m/s2
Palivo
Benzin: 95 Oktan
Motorový olej
SF 15W-40
Hmotnost (netto/brutto)
8 / 9,2 kg
Startér
Reverzní startér
Akustický tlak LPA
96 dB(A) při K: 3dB(A)
Akustický výkon LWA
103 dB(A) při K. 3db(A)
Garantovaný akustický výkon LWA‘
114 dB(A)
Strunová sekačka: 2-strunová hlava
Maximální šířka řezu
400 mm
Délka struny
2,5 m
Tloušťka struny
Ø2,0 mm
Žací čepel: 3-zubová
Rozměr čepele
Ø255mm x Ø25, 4mm x 1,4mm*3T
