Zipper Mowers ZI-EWB150-100L User manual

Edition: 27.06.2022 – Revision 00 – RaR – DE/EN
Originalfassung
DE BETRIEBSANLEITUNG ELEKTRISCHE SCHUBKARRE
Übersetzung / Translation
EN USER MANUAL ELECTRIC WHEELBARROW
ZI-EWB150-100L
EAN: 9120039234717

INHALT / INDEX
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 2
ZI-EWB150-100L
1INHALT / INDEX
1INHALT / INDEX 2
2SICHERHEITSZEICHEN / SAFETY SIGNS 3
3TECHNIK / TECHNICS 4
3.1 Komponenten / components ..................................................................................... 4
3.2 Technische Daten / technical data .............................................................................. 4
4VORWORT (DE) 6
5SICHERHEIT 7
5.1 Bestimmungsmäßige Verwendung ............................................................................ 7
5.1.1 Technische Einschränkungen.................................................................................... 7
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen........................................... 7
5.2 Anforderungen an Benutzer ...................................................................................... 7
5.3 Allgemeine Sicherheitshinweise ................................................................................. 8
5.4 Spezielle Sicherheitshinweise für diese Maschine .......................................................... 8
5.5 Gefahrenhinweise.................................................................................................... 9
6MONTAGE 9
6.1 Lieferumfang prüfen ................................................................................................ 9

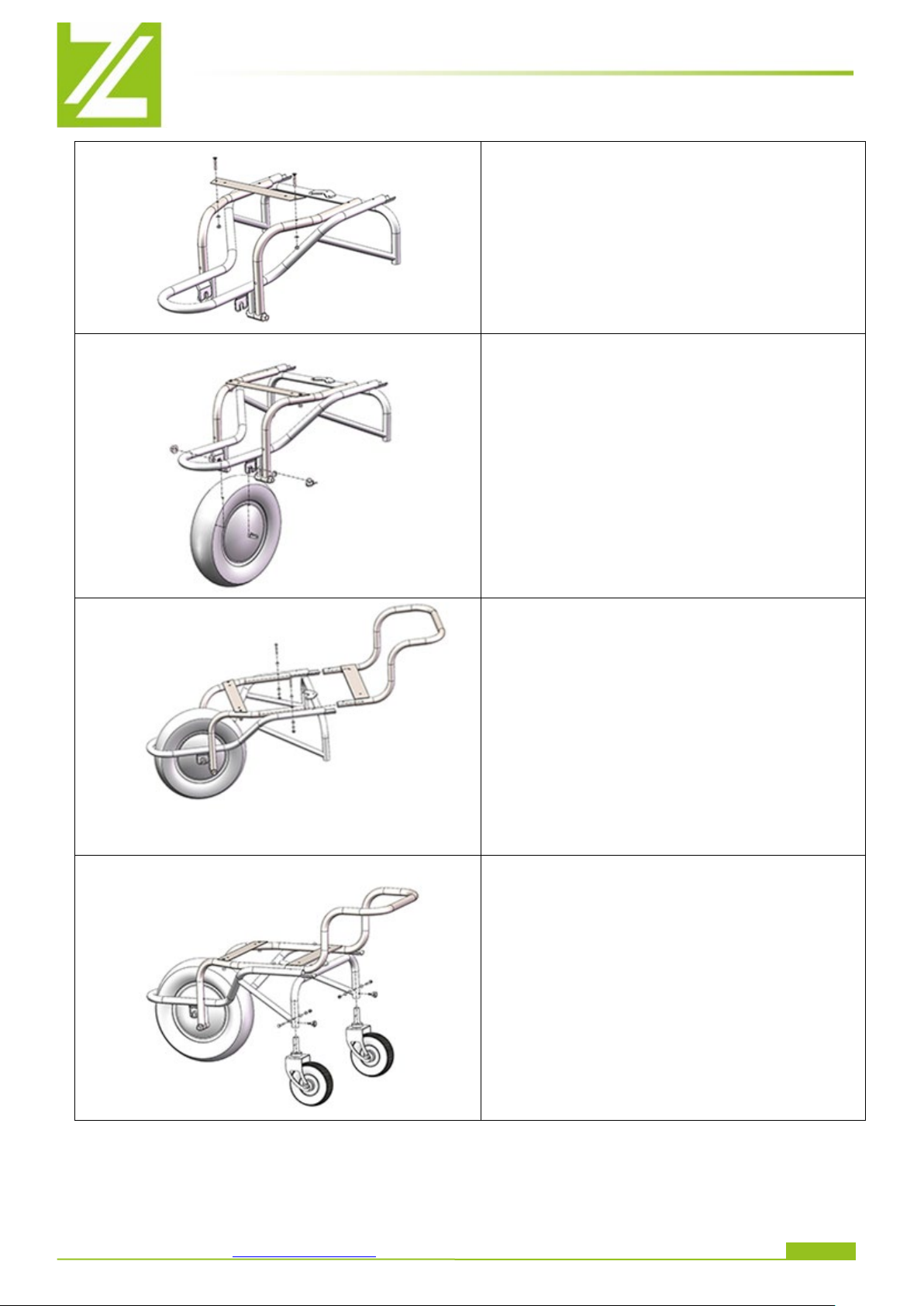

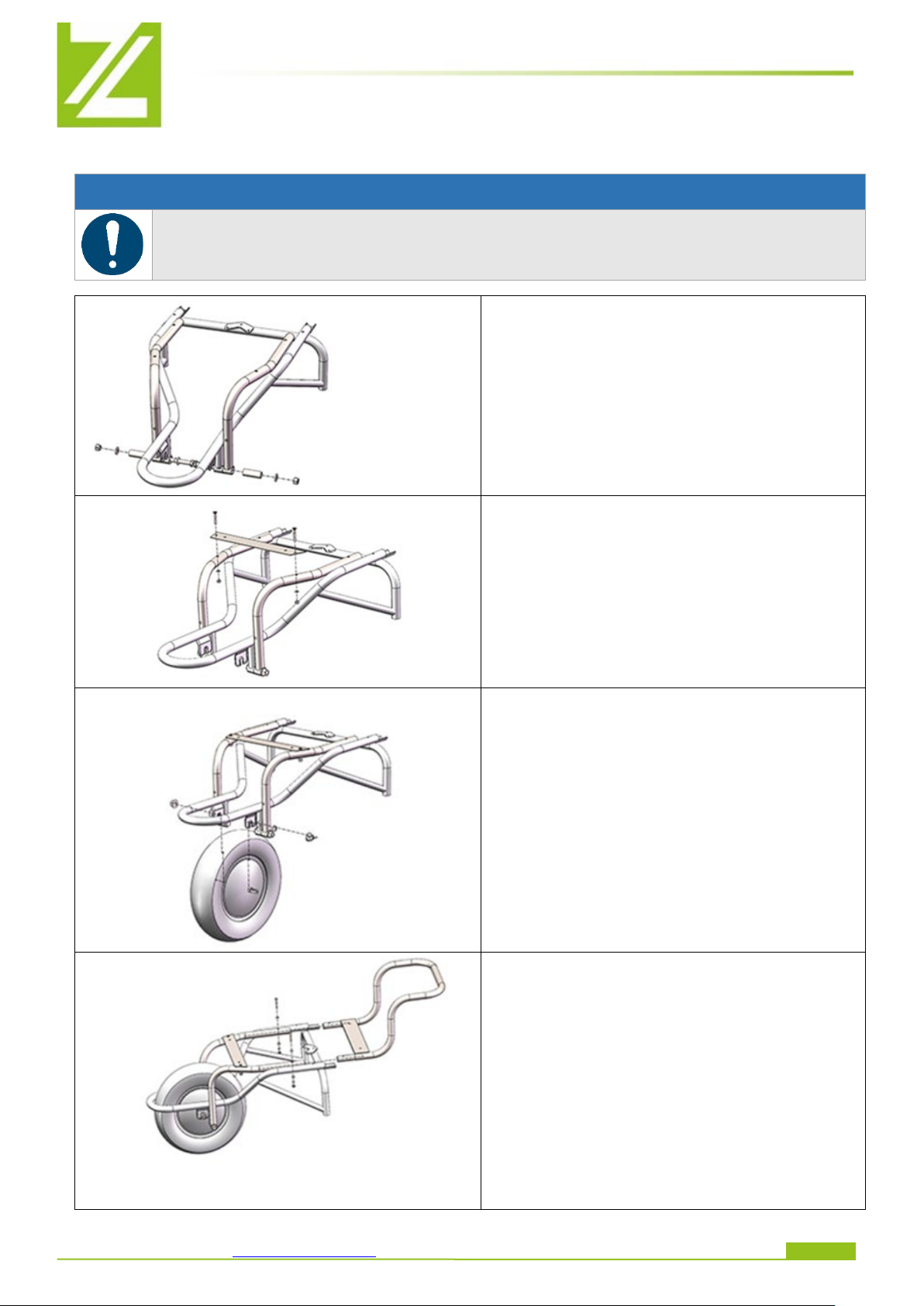

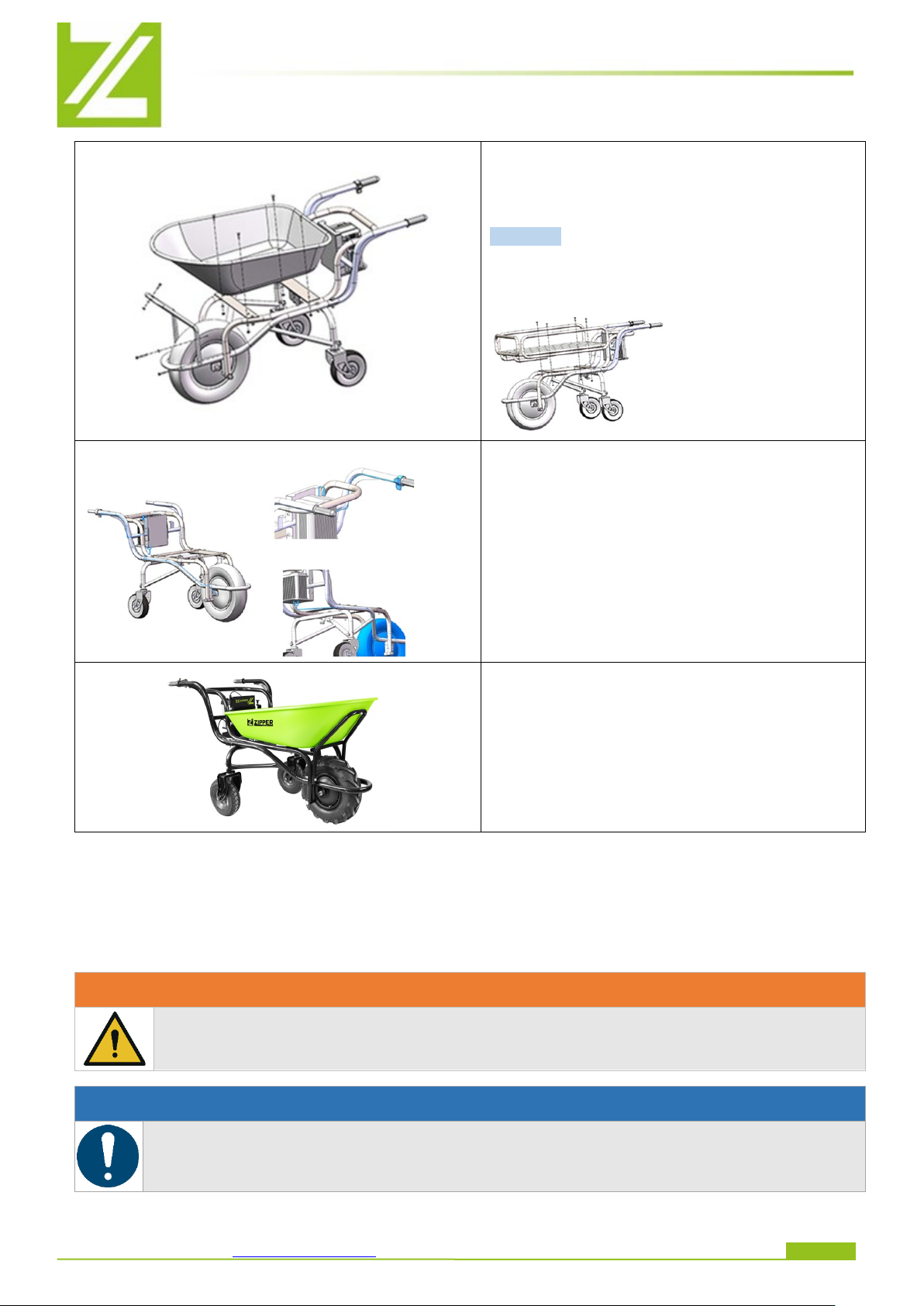

6.2 Zusammenbau...................................................................................................... 10
7BETRIEB 12
7.1 Betriebshinweise ................................................................................................... 12
7.2 Bedienung............................................................................................................ 13

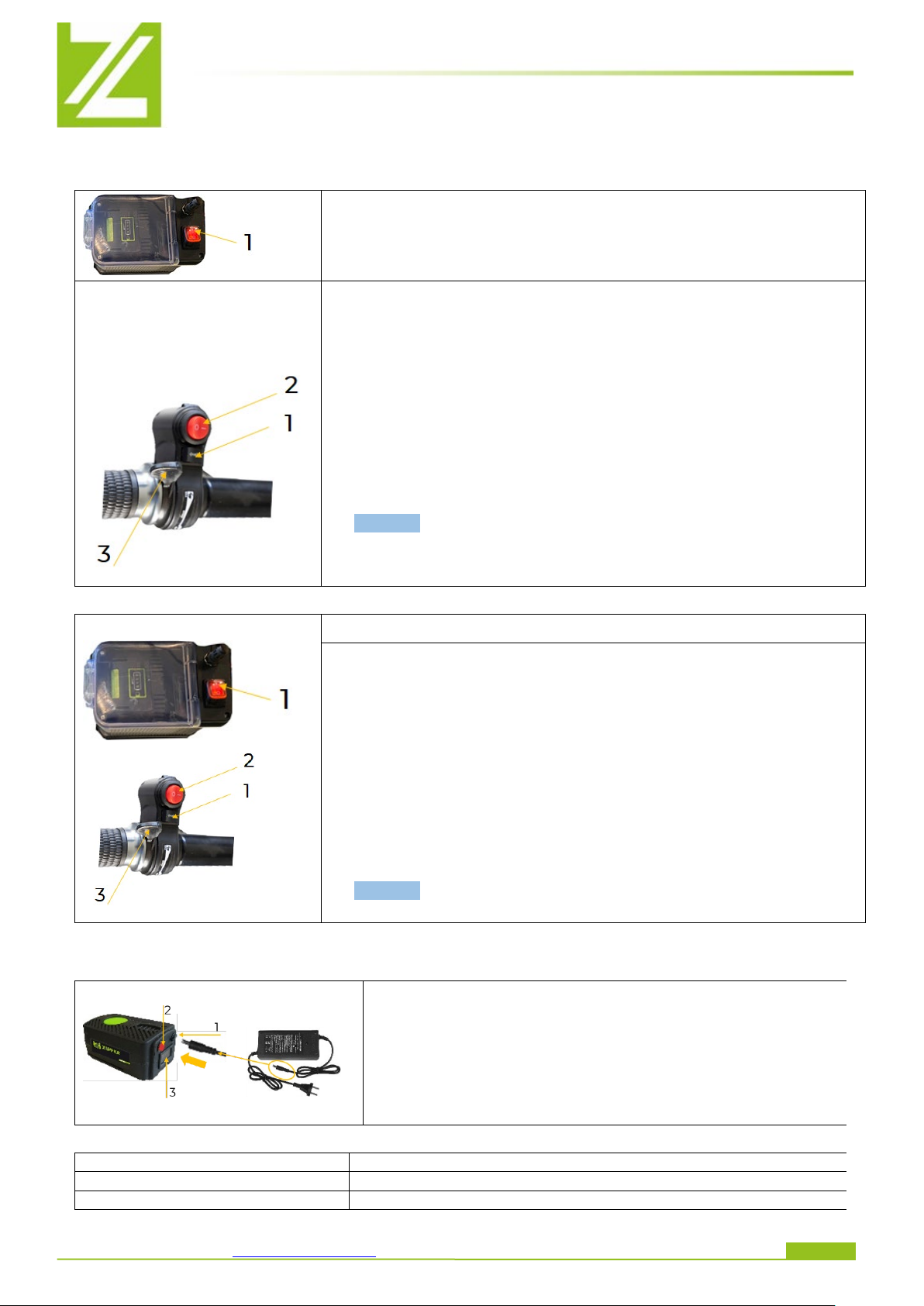

7.2.1 Start elektrische Unterstützung ................................................................................13
7.2.2 Maschine Parken / stoppen......................................................................................13
7.3 Ladegerät............................................................................................................. 13
8REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG 14
8.1 Reinigung............................................................................................................. 14
8.2 Wartung .............................................................................................................. 14
8.2.1 Instandhaltung und Wartungsplan ...........................................................................14
8.3 Lagerung ............................................................................................................. 14
8.4 Entsorgung........................................................................................................... 15
9FEHLERBEHEBUNG 15
10 PREFACE (EN) 16
11 SAFETY 17
11.1 Intended use of the machine ................................................................................... 17
11.1.1 Technical Restrictions .............................................................................................17
11.1.2 Prohibited Use / Hazardous misapplications ...............................................................17
11.2 User Requirements ................................................................................................ 17
11.3 General safety instructions...................................................................................... 17
11.4 Special safety instructions for this machine ................................................................ 18
11.5 Hazard warnings.................................................................................................... 18
12 ASSEMBLY 19
12.1 Checking delivery content....................................................................................... 19
12.2 Assembly-steps ..................................................................................................... 19
13 OPERATION 22
13.1 Operation instructions ............................................................................................ 22
13.2 Operation ............................................................................................................. 22
13.2.1 Start electrical support ............................................................................................22
13.2.2 Machine stopping / parking .....................................................................................23
13.3 Charger................................................................................................................ 23
14 CLEANING, MAINTENANCE, STORAGE, DISPOSAL 24
14.1 Cleaning............................................................................................................... 24
14.2 Maintenance......................................................................................................... 24
14.2.1 Maintenance plan...................................................................................................24
14.3 Storage ................................................................................................................ 24
14.4 Disposal ............................................................................................................... 24
15 TROUBLESHOOTING 25
16 ERSATZTEILE / SPARE PARTS 25
16.1 Ersatzteilbestellung / Spare parts order...................................................................... 25
16.2 Explosionszeichnung / Exploding view....................................................................... 26
17 EU KONFORMITÄTSERKLÄRUNG / CE-CERTIFICATE OF CONFORMITY 27
18 GARANTIEERKLÄRUNG (DE) 28
19 GUARANTEE TERMS (EN) 29
20 PRODUKTBEOBACHTUNG | PRODUCT MONITORING 30

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 3
ZI-EWB150-100L
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE SICHERHEITSZEICHEN
BEDEUTUNG DER
SYMBOLE
EN SAFETY SIGNS
DEFINITION OF SYMBOLS
DE CE-KONFORM!
- Dieses Produkt entspricht den EU-Richtlinien.
EN CE-Conformal! - This product complies with the EC-directives.
DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung
Ihrer Maschine aufmerksam durch und machen Sie sich mit den
Bedienelementen der Maschine gut vertraut, um die Maschine ord-
nungsgemäß zu bedienen und so Schäden an Mensch und Ma-
schine vorzubeugen.
EN READ THE MANUAL! Read the user and maintenance manual care-
fully and get familiar with the controls in order to use the machine
correctly and to avoid injuries and machine defects.
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeach-
tung der Vorschriften und Hinweise zum Einsatz der Maschine
kann zu schweren Personenschäden und tödliche Gefahren mit
sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on the
machine as well as ignoring the security and operating instructions
can cause serious injuries and even lead to death.
DE
Vor Regen, Spritzwasser schützen!
EN
Protect from rain, splashing!
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt
wurden, sind umgehend zu erneuern!
EN Warning signs and/or stickers on the machine which are illegible or have been removed
must be replaced immediately!

TECHNIK / TECHNICS
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 4
ZI-EWB150-100L
3TECHNIK / TECHNICS

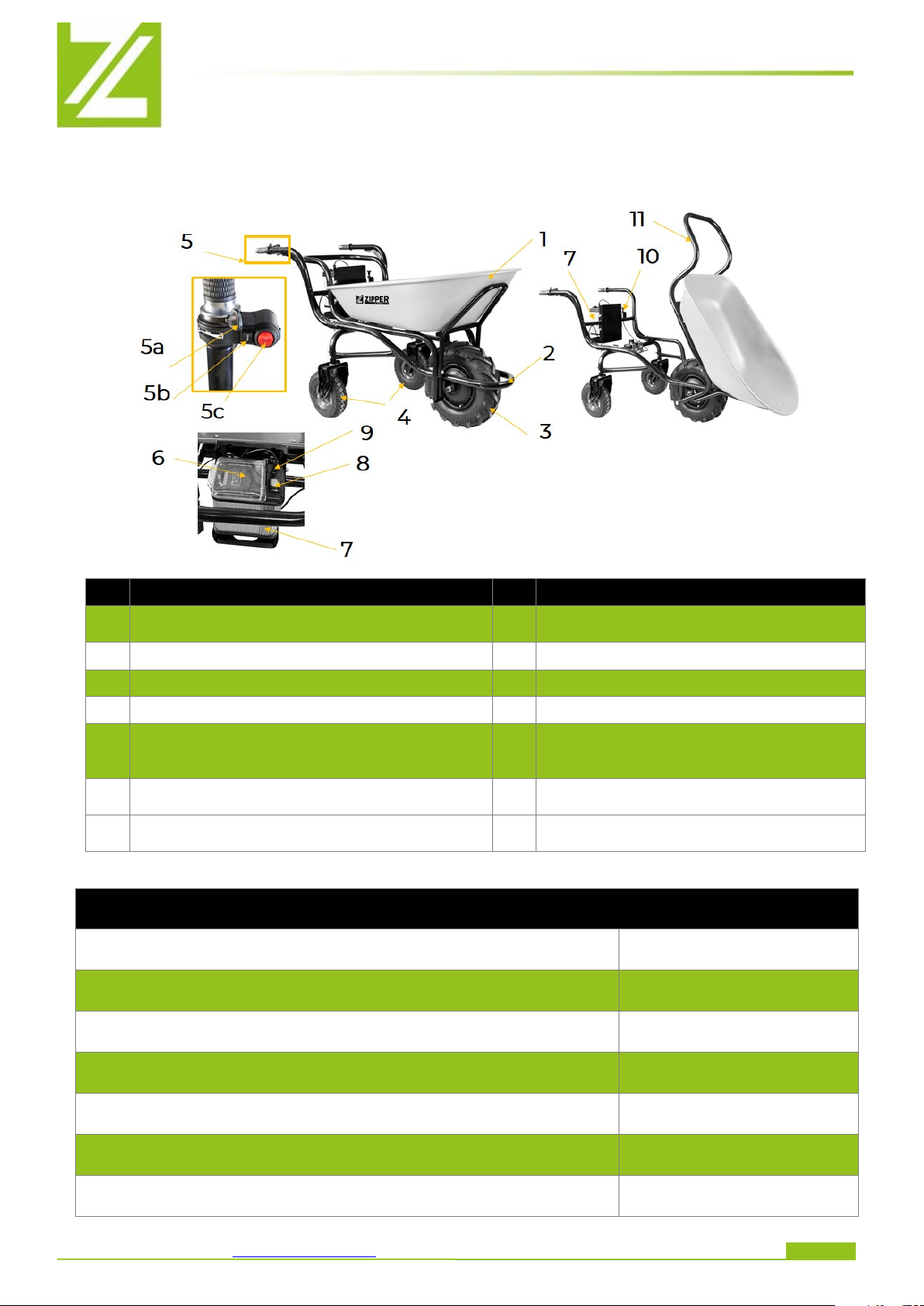

3.1 Komponenten / components
Nr.
Bezeichnung / description Nr. Bezeichnung / description
1 Kippmulde / tray 5c
Ein-Aus Schalter Bremse /
ON-Off switch brake
2 Rahmen/ frame 6 Wechselakku / exchangeable battery
3 Rad mit Motor / motor wheel 7 Batteriebox / battery box system
4 Stützräder / support wheel 8 EIN-AUS-Schalter / ON-OFF switch
5 Motor-Bedienelement / motor control unit 9
Anschluss für Motor-Bedienelementste-
cker / plug for motor control element
pin
5a
Hebel elektrische Unterstützung / electrical
support lever
10
Entriegelungknopf Kippfunktion / Un-
lock button Tilt function
5b
Wahlschalter vor-rückwärts / Forward-
backward selector switch
11 Griff Kippmulde / handle tray
3.2 Technische Daten / technical data
ZI-EWB150-100l
Akkuspannung / rated voltage 40 V DC
Akkukapazität / battery capacity 6 Ah
Akkulaufzeit [Std] / battery worktime [h] 5 h
Motorleistung / motorpower 280 W
Motordrehzahl / motor rated speed 0-80 min-1
Geschwindigkeit / speed max. 6 km/h
Drehmoment motor / motor rated output torque Max. 150 Nm

TECHNIK / TECHNICS
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 5
ZI-EWB150-100L
Reifendimension / wheel dimension 1 x ( 16 x 5.00-8 )
2 x ( 3,5-4.0 )
max. Ladekapazität / max. load capacity 150 kg / 100 l
Behälterdimension (L x B) / tray-dimension (L x W) 960 x 600 mm
Behälterhöhe / tray-height 170 – 255 mm
Eigengewicht / weight (netto/net) 50 kg
Maschinenmaße / dimension 1020 x 710 x 520 mm
Stromüberwachung max-Wert / over current protection value of
controller 18 A
Ladegerät / charger:
Eingangsspannung / input voltage 220-240 V / 50-60 Hz / AC
Leistung / power 97 W
Ausgang / output 42 V
Ladezeit / charge time 3 h
Schutzklasse II / protection class II II
Gewicht Ladegerät / weight charger 0.36 kg
Maschinenmaße / dimension /Dimension 160 x 75 x 46 mm
Akku / battery:
Akkuspannung / rated voltage 40 V
Akkukapazität / battery capacity 6 Ah
Akkuenergie / battery power 240 Wh
Gewicht AKKU / weight battery / 1,827 kg
Dimension / dimension 180 x 106,5 x 76 mm

VORWORT (DE)
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 6
ZI-EWB150-100L
4VORWORT (DE)
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme
und Handhabung der elektrischen Schubkarre ZI-EWB150-100L, nachfolgend als "Maschine" bezeich-
net.
Die Anleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie
sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen,
vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie der Maschine bei, wenn
sie an Dritte weitergegeben wird!
Beachten Sie im Besonderen das Kapitel Sicherheit!
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfü-
gig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei
der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat an uns zu melden.
Für nicht vermerkte Transportschäden kann Zipper keine Gewährleistung übernehmen.
Urheberrecht
© 2022
Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der
Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.
Kundendienstadresse
ZIPPER MASCHINEN GmbH
Gewerbepark 8, A-4707 Schlüsslberg
AUSTRIA
Tel.: [phone]
Mail: [e-mail]

SICHERHEIT
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 7
ZI-EWB150-100L
5SICHERHEIT
Dieser Abschnitt enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Hand-
habung der Maschine.
Zu Ihrer Sicherheit lesen Sie diese Betriebsanleitung vor Inbetriebnahme aufmerksam
durch. Das ermöglicht Ihnen den sicheren Umgang mit der Maschine, und Sie beugen
damit Missverständnissen sowie Personen- und Sachschäden vor. Beachten Sie außer-
dem die an der Maschine verwendeten Symbole und Piktogramme sowie die Sicherheits-
und Gefahrenhinweise!
5.1 Bestimmungsmäßige Verwendung
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt: Transport von Materialien unter Ein-
haltung der max. Beladung der Maschine.
HINWEIS
ZIPPER MASCHINEN GmbH übernimmt keine Verantwortung oder Gewährleistung für
eine andere oder darüber hinausgehende Verwendung und daraus resultierende Sach-
oder Personenschäden.
5.1.1 Technische Einschränkungen
Die Maschine ist für den Einsatz unter folgenden Umgebungsbedingungen bestimmt:
Rel. Feuchtigkeit:
max. 65 %
Temperatur (Betrieb)
+5° C bis +40° C
Die Maschine, speziell der Akku; darf nicht einer Temperatur von über 80°C ausgesetzt werden. Nicht im
freien bei praller Sonne oder längere Zeit im Kofferraum eines Autos lagern!
5.1.2 Verbotene Anwendungen / Gefährliche Fehlanwendungen
-Betreiben der Maschine ohne adäquate körperliche und geistige Eignung
-Betreiben der Maschine ohne Kenntnis der Bedienungsanleitung
-Änderungen der Konstruktion der Maschine
-Betreiben der Maschine bei Nässe und Regen
-Betreiben der Maschine außerhalb der in dieser Anleitung angegebenen technischen
Grenzen
-Entfernen der an der Maschine angebrachten Sicherheitskennzeichnungen
-Verändern, umgehen oder außer Kraft setzen der Sicherheitseinrichtungen der Maschine
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten
Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprü-
che gegenüber der Zipper Maschinen GmbH zur Folge.
5.2 Anforderungen an Benutzer
Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der
Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanlei-
tung. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Uner-
fahrenheit oder Unkenntnis nicht in der Lage sind, die Maschine sicher zu bedienen, dürfen sie nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
Bitte beachten Sie, dass örtlich geltende Gesetze und Bestimmungen das Mindestalter des Bedieners fest-
legen und die Verwendung dieser Maschine einschränken können!
Legen Sie ihre persönliche Schutzausrüstung vor Arbeiten an der Maschine an.
Arbeiten an elektrischen Bauteilen oder Betriebsmitteln dürfen nur von einer Elektrofachkraft durchge-
führt oder unter Anleitung und Aufsicht einer Elektrofachkraft vorgenommen werden.

SICHERHEIT
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 8
ZI-EWB150-100L
5.3 Allgemeine Sicherheitshinweise
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind bei Arbei-
ten mit der Maschine neben den allgemeinen Regeln für sicheres Arbeiten folgende Punkte zu berück-
sichtigen:
•Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen
Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzein-
richtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem
Betriebszustand befinden und richtig gewartet sind.
•Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, damit eine gefahrenlose Bedie-
nung gewährleistet werden kann.
•Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine ein-
schalten.
•Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit.
•Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem
Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte
Wiederinbetriebnahme.
•Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr ver-
traut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
•Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zur Maschine ein-
halten, und halten Sie insbesondere Kinder von der Maschine fern.
•Tragen Sie geeignete Arbeitskleidung und geeignetes Schuhwerk.
•Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall über-
mäßige Gewalt an.
•Überbeanspruchen Sie die Maschine nicht!
•Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsar-
beiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von
Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und
sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
•Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Ein-
fluss von Medikamenten, Alkohol oder Drogen!
5.4 Spezielle Sicherheitshinweise für diese Maschine
•Vorsicht bei rutschigem Untergrund – Rutschgefahr - Verletzungsgefahr. Tragen Sie beim Arbei-
ten solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache für
schwere oder tödliche Verletzungen.
•Die Maschine niemals bei Regen oder in feuchter, nasser Umgebung verwenden.
•Halten Sie die Maschine beim Gebrauch immer mit beiden Händen.
•Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt die Maschine und stellen
Sie sicher, dass es sich in einem guten Zustand befindet.
•Besondere Vorsicht bei Arbeiten in der Nähe von Schwimmbecken oder Gartenteichen!
•Vor Wartungs- oder Einstellarbeiten ist der Akku aus dem Akkufach der Maschine zu entfernen!
LADEGERÄT:
•Das Ladegerät ist ausschließlich geeignet den mitgelieferten Akku der Maschine zu laden. Das
Laden anderer Akkus ist nicht zulässig.
•Benutzen Sie das Ladegerät niemals in feuchter oder nasser Umgebung.
•Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel
und Stecker beschädigen und die elektrische Sicherheit wäre nicht mehr gewährleistet.
•Benutzen Sie niemals das Ladegerät wenn Kabel, Stecker oder die Maschine selbst durch äußerli-
che Einwirkung beschädigt sind. Bringen Sie das Ladegerät dann zur nächsten Fachwerkstatt.
•Betreiben Sie die Maschine nicht in der Nähe von Wärmequellen.
•Verwenden Sie kein Verlängerungskabel um das Netzteil der Ladestation anzustecken.
•Legen Sie keine Metallgegenstände in den Bereich der Ladekontakte der Ladestation.
•Öffnen Sie niemals das Ladegerät. Im Falle einer Störung wenden Sie sich an eine Fachwerkstatt.
•Verwenden Sie zum Aufladen des Akkus nur das Original Ladegerät. Bei Verwendung anderer
Ladegeräte können Defekte auftreten oder ein Brand ausgelöst werden.
AKKU:

MONTAGE
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 9
ZI-EWB150-100L
•Bei unsachgemäßem Gebrauch oder beim Gebrauch beschädigter Akkus können Dämpfe aus-
treten. Diese Dämpfe können die Atemwege reizen. Führen Sie Frischluft zu und suchen Sie bei
Beschwerden unbedingt einen Arzt auf.
•BRANDGEFAHR! Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien la-
den.
•Akku nur in einer Umgebungstemperatur zwischen 0° C bis +40° C laden. Nach starker Belas-
tung erst abkühlen lassen.
•EXPLOSIONSGEFAHR! Akku vor Hitze und Feuer schützen.
•Akku nur in einer Umgebungstemperatur zwischen 0° C bis +45° C verwenden.
•KURZSCHLUSSGEFAHR! Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt wer-
den (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt werden.
•Akku niemals öffnen.
5.5 Gefahrenhinweise
Trotz bestimmungsmäßiger Verwendung bleiben bestimmte Restrisiken bestehen. Bedingt durch Aufbau
und Konstruktion der Maschine können im Umgang mit den Maschinen Gefährdungssituationen auftre-
ten, die in dieser Bedienungsanleitung wie folgt gekennzeichnet sind:

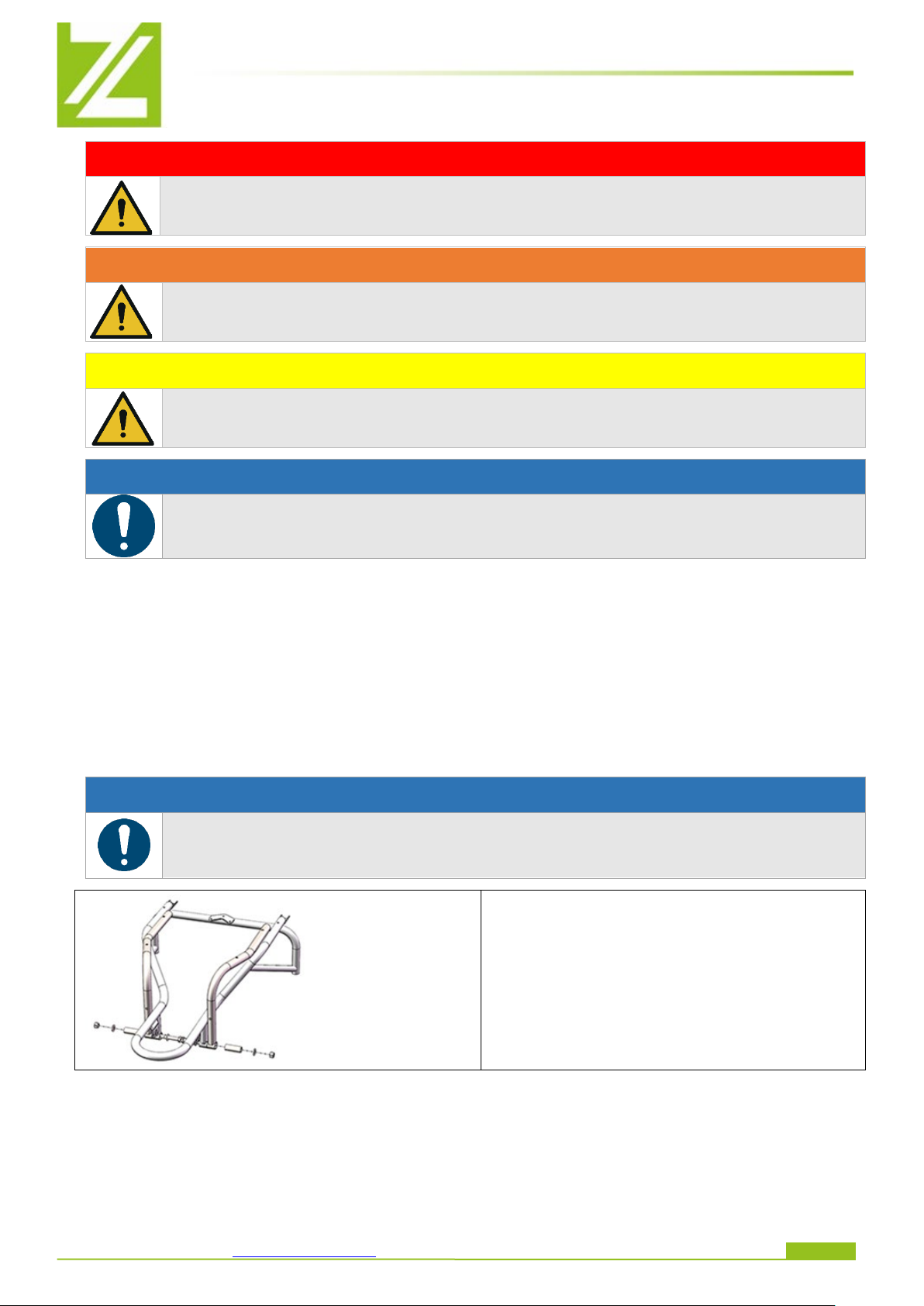

GEFAHR
Ein auf diese Art gestalteter Sicherheitshinweis weist auf eine unmittelbar gefährliche
Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemie-
den wird.
WARNUNG
Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche
Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht
gemieden wird.
VORSICHT
Ein auf diese Weise gestalteter Sicherheitshinweis weist auf eine möglicherweise gefähr-
liche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann, wenn
sie nicht gemieden wird.
HINWEIS
Ein derartig gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Si-
tuation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird.
Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entspre-
chende technische Eignung/Ausbildung die wichtigsten Sicherheitsfaktoren bei der fehlerfreien Bedie-
nung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab!
6MONTAGE
6.1 Lieferumfang prüfen
Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die Ma-
schine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder beschädigte
Teile. Melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler
bzw. der Spedition.

MONTAGE
ZIPPER MASCHINEN GmbH www.zipper-maschinen.at 10
ZI-EWB150-100L
6.2 Zusammenbau
HINWEIS
Ziehen Sie alle Schrauben erst nach Abschluss der Montage vollständig an.

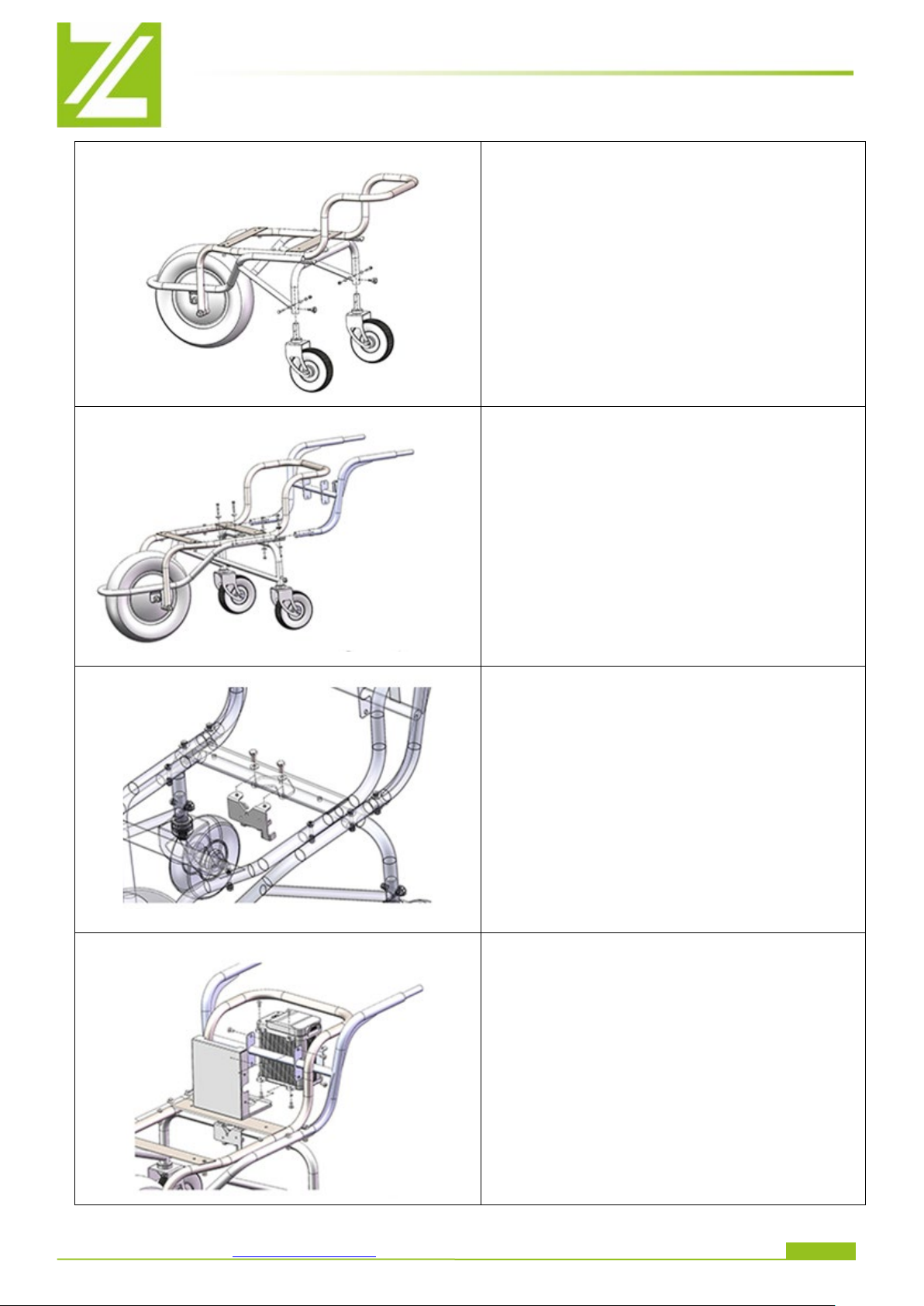

1. Schritt
Montieren Sie den Kipprahmen am Basisrah-
men mittels Schrauben und Mutter.
2. Schritt
Montage Verstrebung mittels Schrauben und
Mutter
3. Schritt
Montieren sie das Rad mit Motor und fixieren
sie dieses am Rahmen.
4. Schritt
Griff von Kippmulde am Kipprahmen mittels
Schrauben und Mutter wie abgebildet fixieren.
