Zoef Robot SAAR User manual

SAAR
MK007S
Smart Sterilizing Robot
Handleiding

Inhoud
Product Overzicht 01
Functies, Wat is meegeleverd 02
Specificaties 03
Product Details 04
Opladen 06
Steriliserende en Mijt dodende Functie in
Automatische Modus 07
Slimme en Willekeurige Route 09
Steriliserende en Mijt dodende Functie in
Handmatige Modus 10
Power Bank Functie，Onderhoud 12
Tips 13
Probleemoplossing 14

1

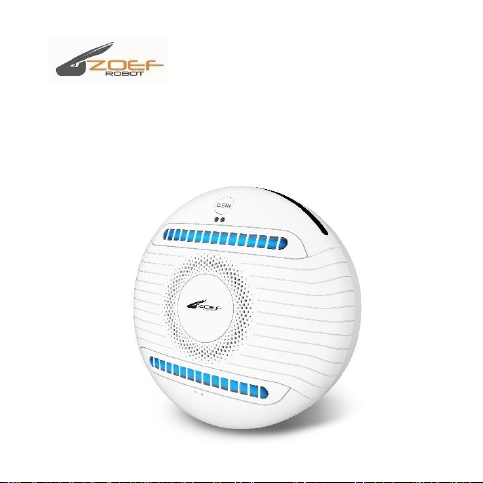

Product Overzicht

2

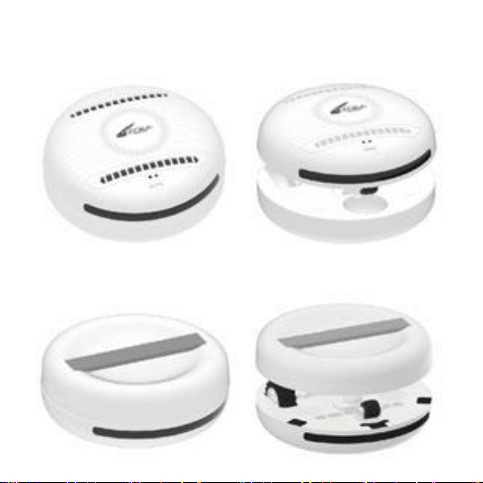

Meerdere Functies
Steriliserend en Mijt Dodend: SAAR beweegt automatisch volgens
geprogrammeerde routes om bedden, tafels etc. te steriliseren
(Automatische Modus), of ze kan door gebruik te maken van de deksel met
handvat oppervlaktes / voorwerpen steriliseren (Manual Modus).
Power Bank: Laad uw telefoon of ander apparaat op door deze met de USB
kabel te verbinden met SAAR.
Wat is meegeleverd
SAAR 1x USB Type-C oplaadkabel 1x Handleiding 1x

3
Specificaties
UV-C Vermogen:
4x2 W
UV-C Golflengte:
254 nm
UV-C Intensiteit:
(3000x4) μW/cm²
Ultrasone Frequentie:
30K～50 KHz
Oplaadpoort:
USB Type-C
Power Input
5V 2A
Accu:
4000 mAh
Oplaadtijd:
3 uur
Gewicht: 485 gr

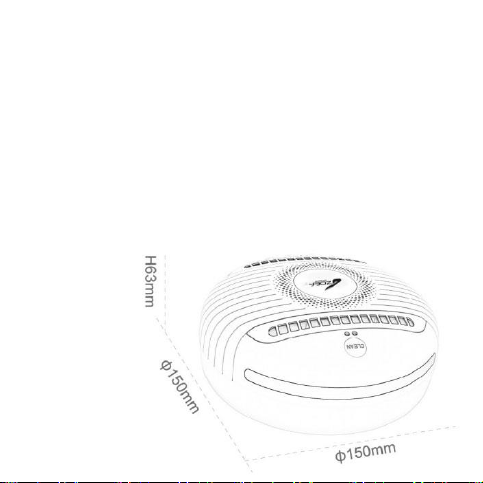

Afmeting:
Φ150x63mm
Werk Temperatuur:
-10～60℃

4
Product Details

5
1 ‘CLEAN’ (Schoonmaak) Knop
- Wanneer de deksel eraf is gehaald, drukt u kort op deze knop om ‘Bed Clean Modus’
(Automatische Modus) in te schakelen.
- Wanneer de deksel eraf is gehaald, drukt u lang op deze knop om ‘Non-bed Clean Modus’
(Automatische Modus), met de functie voor het vermijden van obstakels, in te schakelen.
- Wanneer de deksel erop zit drukt u kort op deze knop om ‘Manual Modus’in te schakelen.
2. Boven sensoren 3. Bovenste UV-C Lamp #1 4. Bovenste UV-C Lamp #2
5. Voor wiel 6. Bodem UV-C Lamp #3 7. en 8. Anti-val Sensoren
9. Ultrasone Golf Modules 10. Aandrijfwielen 11. Bodem UV-C Lamp #4
12. Hoofd Aan- / Uitschakelaar，2 standen van links naar rechts
OFF = Uitgeschakeld.
CLEAN = Schakelt Steriliserende en Mijt Dodende functie in.
13. Ondersteuning van voor wiel 14. USB Oplaadpoort voor o.a. telefoon
15. Accu indicatie lampjes: Geeft accu niveau aan.
16. USB Type-C Oplaadpoort 17. Handvat
18. Deksel

6
Opladen
Laad Saar alleen op wanneer de accu niet volledig is
opgeladen!!
1. Verbind de Type-C kabel aan de adapter.
2. Stop de adapter in het stopcontact.
3. Verbind de Type-C kabel in de Type-C oplaadpoort van SAAR. De accu
indicatie lampjes knipperen, Saar is aan het opladen.
4. Wanneer de 4 lampjes wit zijn geworden is Saar volledig opgeladen.
Note: Het duurt ongeveer 180 minuten om Saar volledig op te laden.

Steriliserende en Mijt Dodende functie in
Automatische Modus
Er zijn 2 mogelijkheden.
(A) Bed Clean Modus
1. Verwijder de deksel.
2. Zet de hoofdschakelaar aan de onderzijde op de ‘CLEAN’ stand (midden).
3. Plaats SAAR op het te steriliserende oppervlak.
4. Druk kort op de ‘CLEAN’ knop de bovenkant om de Bed Clean Modus te
activeren. In deze modus staat de ‘obstakel vermijdende functie’uit.
5. SAAR zal in deze Bed Clean Modus het gehele oppervlakte steriliseren en
desinfecteren. Ze stopt automatisch wanneer ze alles heeft gehad.
6. Druk nogmaals kort op de ‘CLEAN’ knop de bovenkant om de Bed Clean
Modus te stoppen.

8

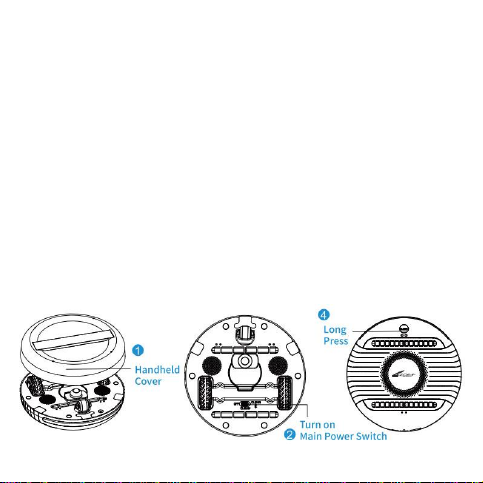

(B) Non-bed Clean Modus
1. Verwijder de deksel.
2. Zet de hoofdschakelaar aan de onderzijde op de ‘CLEAN’ stand (midden).
3. Plaats SAAR op het te steriliserende oppervlak.
4. Druk lang op de ‘CLEAN’ knop de bovenkant om de Non-bed Clean Modus
te activeren. In deze modus staat de ‘obstakel vermijdende functie’aan.
5. SAAR zal in deze Non-bed Clean Modus het gehele oppervlakte steriliseren
en desinfecteren. Ze stopt automatisch wanneer ze alles heeft gehad.
6. Druk nogmaals kort op de ‘CLEAN’ knop de bovenkant om de Bed Clean
Modus te stoppen.

9

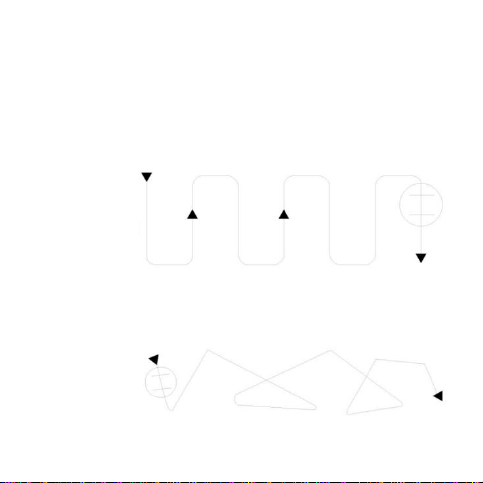

Slimme en Willekeurige Route in de Automatic
Modus
Afhankelijk van de vorm en eigenschappen van het te steriliserende
oppervlakte zal SAAR de optimale route bepalen.
Ze kiest hier uit de volgende 2 mogelijkheden.
S-vormige route
Willekeurige Route

Steriliserende en Mijt Dodende functie in de
Handmatige Modus
Er zijn 2 mogelijkheden om de handmatige modus te activeren.

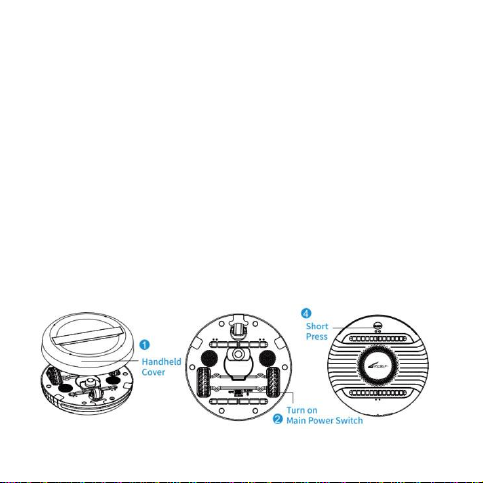

(A) Zet de Handmatige Modus aan vanuit Off stand
1. Zet de hoofdschakelaar aan de onderzijde op de ‘CLEAN’ stand
(midden).
2. Plaats de deksel weer op de bodem.
3. Druk kort op de ‘CLEAN’ knop, houd het handvat vast en beweeg
SAAR naar het te reinigen oppervlak, de beste afstand tussen
oppervlak en SAAR is < 2 cm. De twee UV-C lampen op de
bovenkant gaan nu automatisch aan. Handmatige Modus.

11

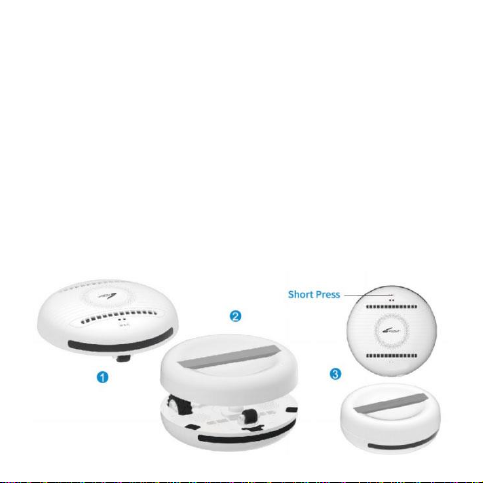

(B) Zet de Handmatige Modus aan vanuit Automatische Modus
1. Als SAAR in de Automatische Modus werkt, til deze dan op (zorg
ervoor dat u de val-sensoren niet aanraakt of bedekt wanneer u
Saar gebruikt), de Automatische Modus wordt uitgeschakeld en de
wielen stoppen.
2. Plaats de deksel op de bodem.
3. Druk kort op de ‘CLEAN’ knop, houd het handvat vast en beweeg
SAAR naar het te reinigen oppervlak, de beste afstand tussen
oppervlak en SAAR is < 2 cm. De twee UV-C lampen op de
bovenkant gaan nu automatisch aan. Handmatige Modus.

12
Power Bank Functie
U kunt uw mobiele telefoon opladen door een geschikte oplaadkabel in
de USB poort van SAAR te steken Wanneer de accu-indicatie lampjes
gaan branden, betekend dit dat uw telefoon of ander apparaat wordt
opgeladen.
Onderhoud
1.Houd SAAR altijd droog en schoon.
2.Haal SAAR nooit uit elkaar, dit beschadigd de robot.
3.Gebruik alleen maar originele onderdelen.
4.Wanneer u SAAR niet gebruikt, zet haar altijd uit door de hoofdschakelaar aan de
onderkant op OFF te zetten.
5.Zet de hoofdschakelaar altijd op OFF voordat u SAAR gaat reinigen.
6.Spuit nooit een vloeistof of gas op SAAR, dit geld ook water, benzine tinner ed.
7.Beweeg de aandrijfwielen nooit met uw handen, dit kan de motoren beschadigen.
8.Zorg ervoor dat u altijd haren ed. Rondom de wielen verwijderd, voordat u SAAR aan het
werk zet.

13
Tips
1.Kijk nooit in het licht van de UV-C lampen.
2.Houd kinderen op afstand van de robot om schade te voorkomen.
3.Laat de robot nooit vallen en gooi er niet mee.
4. De sensoren kunnen niet goed werken wanneer ze blootgesteld worden aan zonlicht,
halogeen of andere lichtbronnen.
5. Gebruik de robot niet op zwarte oppervlaktes (zoals een zwarte bank), de sensoren zullen
dan niet goed functioneren.
6. Gebruik de robot niet op totaal doorzichtige oppervlaktes (zoals doorzichtig glas of acryl),
de sensoren zullen dan niet goed functioneren.
7. Zorg ervoor dat de sensoren schoon en vrij zijn zodat ze optimaal kunnen functioneren.
8.Zorg tijdens het opladen ervoor dat de netadapter en oplaadkabel goed verbonden zijn met
SAAR.
9. Zorg ervoor dat de omgevingstemperatuur nooit boven de 60 ℃ komt, dit om schade aan
de robot te voorkomen.
10 Zorg ervoor dat het te steriliserende oppervlak vlak is en vrij is van voorwerpen. Plaats de
robot dan horizontaal op het te steriliserende oppervlak.

14
Probleemoplossing
In geval SAAR helemaal niets doet probeer dan het volgende:
- Probeer SAAR op te laden met de oplaadkabel. Laad SAAR net zolang op totdat ze volledig
is opgeladen.
- Zet de hoofdschakelaar op OFF en kijk of er geen haren of andere voorwerpen rond de
wielen zitten. Indien aanwezig, haal deze we gen herstart de robot.
- Blijven de problemen zich voordoen stuur dan een mail naar [email protected]

15

SAAR
MK007S
Smart Sterilisierungsroboter
Benutzerhandbuch

Inhalt
Produktübersicht 01
Verschiedene Funktionen, Was ist inkludiert? 02
Spezifikationen 03
Produktdetails 04
Ausführung der SAAR-Aufladung 06
Sterilisierungs- und Milbenbekämpfungsfunktion
–automatische Modi 07
Smart Mapping & Zufallsroute im Automatikmodus 09
Sterilisierungs- und Milbenbekämpfungsfunktion
- manueller Modus 10
Powerbank-Funktion, Wartung 12
Tipps 13
Fehlerbehebung 14

1

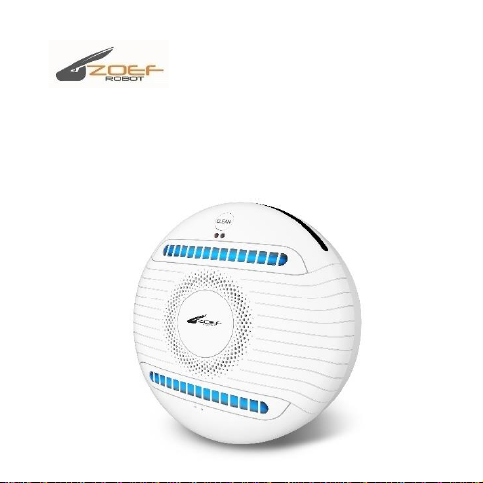

Produktübersicht
