Zoef Robot Ada ZB20C User manual

ZWEMBADROBOT ROBOTIC POOL CLEANER
ROBOT DE PISCINE SCHWIMMBADROBOTER
Ada
ZB20C
HANDLEIDING USER MANUAL
MODE D’EMPLOI HANDBUCH
Lees deze handleiding goed door voordat u de robot gaat gebruiken. Bewaar deze handleiding goed zodat u deze later nog kunt
raadplegen.
Read this manual carefully before using the robot. Keep this manual in a safe place for future reference.
Lisez attentivement ce mode d’emploi avant d’utiliser le robot. Conservez ce mode d’emploi dans un endroit sûr pour pouvoir le
consulter ultérieurement.
Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Roboter benutzen. Bewahren Sie dieses Handbuch bitte zum
späteren Nachschlagen an einem sicheren Ort auf.

Inhoudsopgave
Belangrijk.....................................................................................2
I. Introductie............................................................................3
II. Veiligheid ..............................................................................3
III. Specificaties .........................................................................4
IV. Gebruik ................................................................................5
V. Inhoud van de doos.............................................................9
VI. Probleem oplossingen .......................................................10
VII. Garantie .............................................................................12

1
Belangrijke voorzorgsmaatregelen
1. Lees de handleiding aandachtig door en gebruik de robot volgens de handleiding. Wij zijn niet
aansprakelijk voor enig verlies of letsel veroorzaakt door oneigenlijk gebruik.
2. Gebruik uitsluitend de accessoires die aanbevolen of verkocht worden door de fabrikant.
3. Om ongelukken of schade te voorkomen dient de voedingsunit zich op minimaal 3,5 meter van
de zwembadrand te bevinden, gezekerd met het veiligheidskoord. Het liefst overdekt/binnen.
4. Laat kinderen er niet op rijden of het gebruiken als speelgoed.
5. Gebruik alleen de originele en goedgekeurde oplader.
6. Schakel de robot niet in wanneer deze uit het water is.
7. Zorg ervoor dat de filters zijn geplaatst en de kabel volledig is afgerold voordat u de robot
inschakelt.
8. Gebruik de robot niet als er mensen in het zwembad zijn.
9. Reinig en was de filterlade altijd na gebruik.
10. Schakel de robotr uit wanneer u deze onderhoudt, reinigt of niet gebruikt.
11. De robot moet op een koele en geventileerde plaats worden bewaard, uit de buurt van direct
zonlicht.
12. Alleen gecertificeerde professionals mogen de verzegelde aandrijf set van de robot
demonteren en/of andere onderdelen vervangen.
13. Gebruik de robot niet terwijl het zwembadfilter in werking is.
14. Gebruik of bewaar de robot niet in de buurt van warmtebronnen.
15. Het is ten strengste verboden om reinigingsmiddelen voor waterbehandeling in de robot te
plaatsen.
16. Het is verboden om de accu of robot te laten vallen of erop te slaan en deze daarna te gebruiken.
17. Demonteer de robot nooit zelf.
18. De garantie en aansprakelijkheid vervalt wanneer bovenstaande niet in acht wordt genomen.

2
Belangrijk

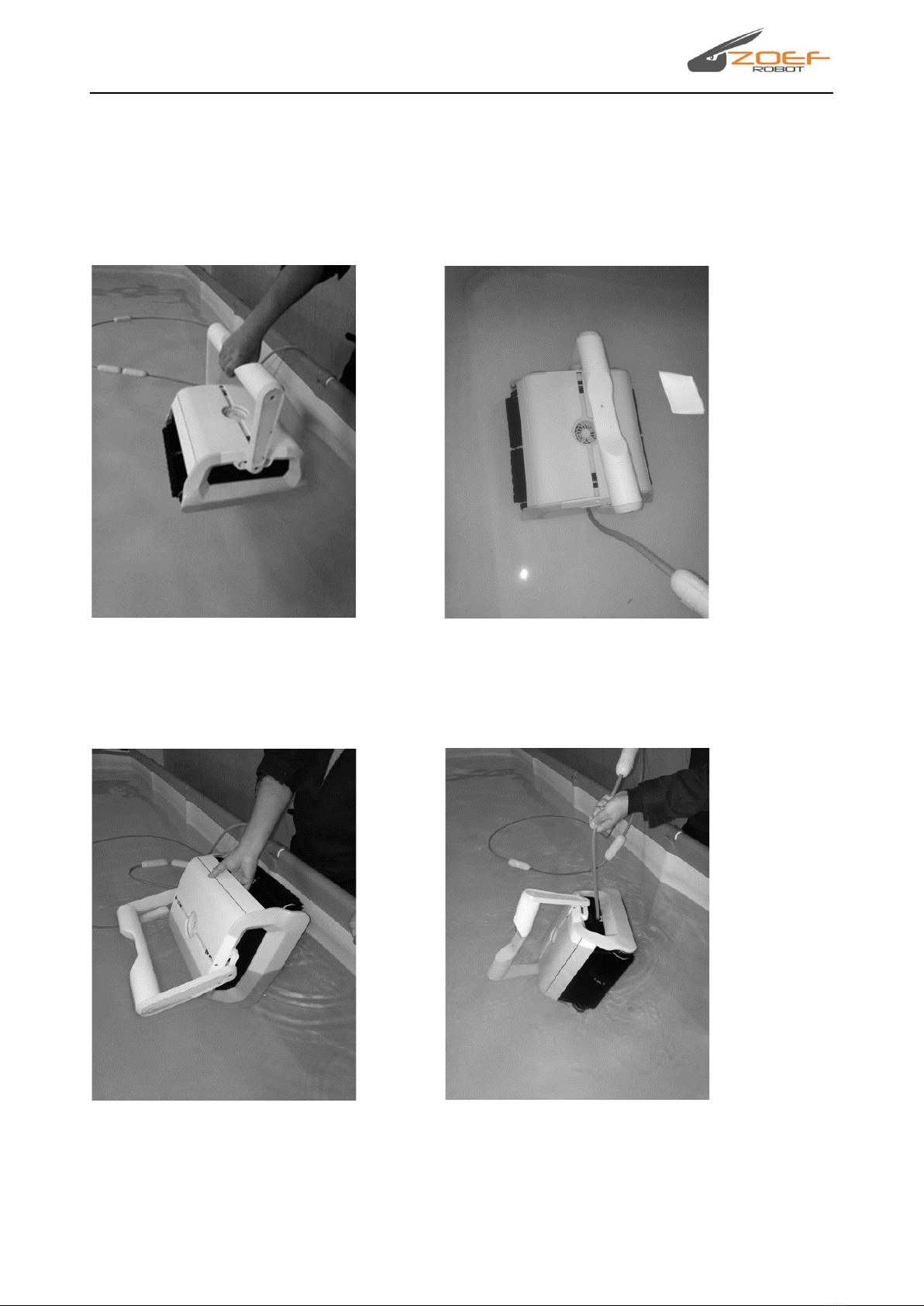

Houdt de bovenste handgreep vast wanneer u de robot in het water plaatst en zorg ervoor dat u
de ingesloten lucht eruit laat lopen zodat de stofzuiger naar de bodem kan zakken.
Wanneer u de robot uit het water haalt moet u de robot ongeveer 10-15 sec. boven het water
houden om het water eruit te laten lopen. Houd alleen de bovenste handgreep vast en trek nooit
aan de stroomkabel.

3
I. Introductie
De zwembadrobot ZR20C is een nieuw type, zeer efficiënte en energiebesparende
zwembadreiniger. Door het geavanceerde computergestuurde programma kan zij de wanden en
bodem van uw zwembad automatisch reinigen. Tegelijkertijd filtert ze het zwembadwater en
verwijdert zwevende deeltjes. Het is volledig milieuvriendelijk. Voor een veilige werking werkt de
robot op 28V gelijkstroom. Lees voor gebruik de handleiding goed door.
II. Veiligheid
1．Positie voedingsunit:
De voedingsunit moet op minimaal 3,5 meter van de zwembadrand worden geplaatst. En worden
gezekerd met het veiligheidskoord.

4
III. Specificaties
1. Naam: Ada
2. Model: ZB20C
3. Nominale ingangsspanning voedingsunit: 100V-230V
4. Frequencie: 50Hz/60Hz
5. Nominale uitgangsspanning voedingsunit: 28V
6. Vermogen: 118W
7. Reiniging cyclus: 1/2/3h
8. Filtering capaciteit: ongeveer. 16m3/h
9. Filter vermogen: 180μm
10. Snelheid: ongeveer. 10m/min
11. IP klasse: Robot IPX8; Voedings unit: IPX5
12. Max. water diepte: 2m
13. Omgevingstemperatuur tijdens reinigen: 10-35℃

5
IV. Gebruik

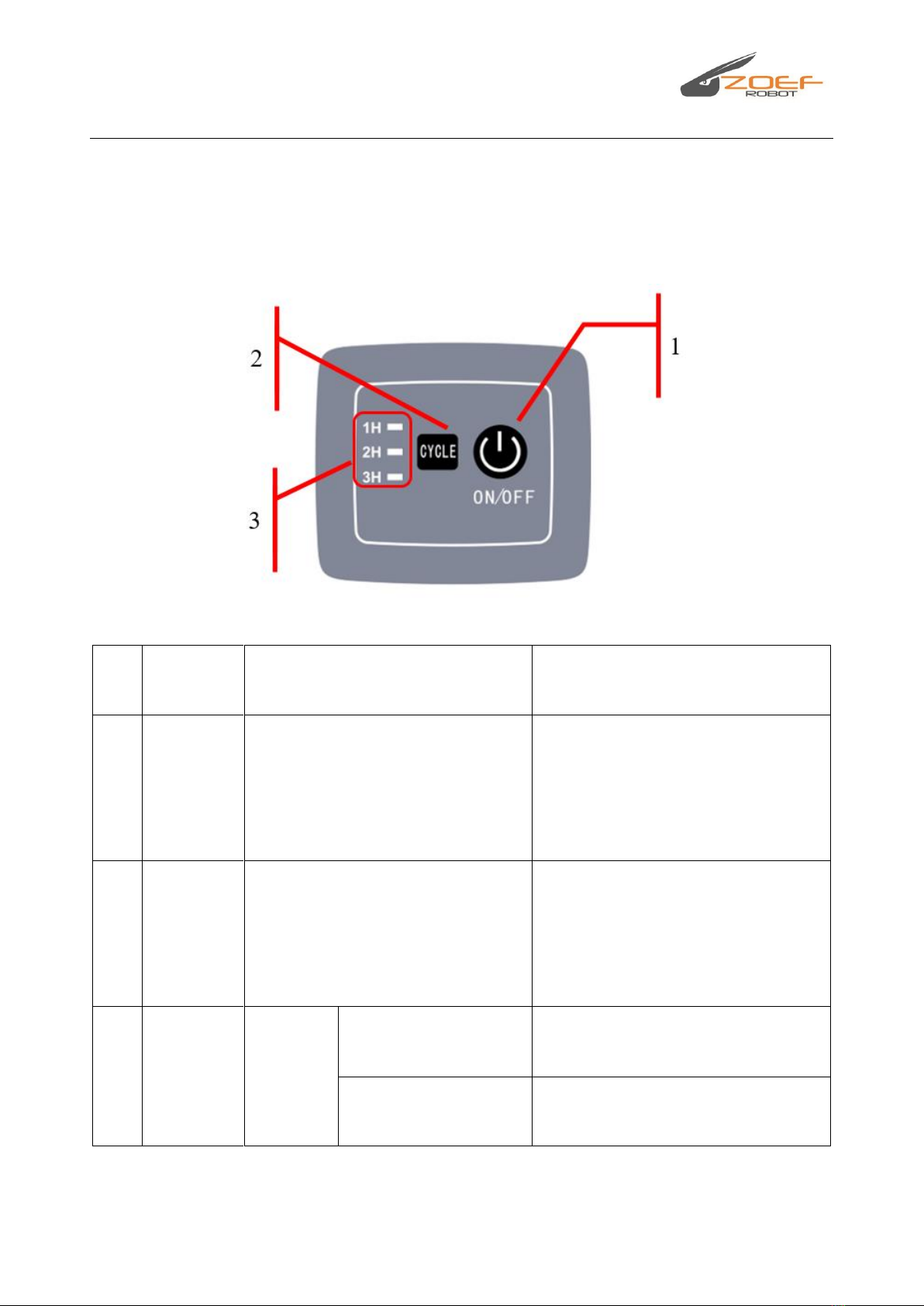

4.1 Gebruikers Paneel
No.
Indicator
Omschrijving
Functie
1
ON/ OFF
Stroom aan/uit
Druk op deze knop, de robot begint
te werken; Druk een tweede keer,
de robot is uitgeschakeld.
2
CYCLE
Kies een werkcyclus
Gebruik deze kop om de gewenste
werktijd te kiezen wanneer de robot
is ingeschakeld.
3
Indicator
Indicator
1H knippert
Werktijd van 1 uur.
2H knippert
Werktijd van 2 uur.

6
3H knippert
Werktijd van 3 uur.
1H, 2H en 3H
knipperen gezamenlijk
Werktijd is afgelopen.
Fout
Fout Code
Betekenis
Oplossing
1H en 3H knipperen
met een
waarschuwingsgeluid
Stroom
voorziening
overbelast
Stop de robot,
controleer of de
aandrijving of uitlaat
geblokkeerd is.

7
4.4 Reinigen van de filters
4.4.1 Schuif de 2 clips volgens de aanwijzing op de bovenklep om deze te openen en de filters te
verwijderen.
4.4.2 Reinig de filters.

8
4.4.3 Plaats de filters terug, let op de goede positie en schuif de 2 clips weer terug om de bovenklep
te sluiten.
4.5 Schuim plaatsen
Raadpleeg het onderstaande alleen wanneer het voor de robot moeilijk is om tegen de wand te
klimmen en de waterlijn schoon te maken. Open de bovenklep en lijm het vlotterblok op de
positie zoals aangegeven in onderstaande afbeelding.
Opmerking:
1. Het vlotterblok heeft lijm op de achterkant, druk het stevig op de bovenklep en laat het 24 uur
drogen voordat de robot weer in het water gelaten kan worden.

9
V. Inhoud van de doos
Item
Naam
Aantal
Robot
Robot
1
Voedings unit
1
Handleiding
1
Veiligheidstouw
1
Schuim
2

10
VI. Probleem oplossingen
De toestand van het zwembadwater moet binnen de volgende parameters vallen.:
PH: 7.0 – 7.4
Zout: Max 5,000 ppm
Temperatuur: 10˚C to 35˚C
Chloor: Max 2 ppm
Probleem
Mogelijke oorzaak
Oplossing
Kabel draait of rolt op
Kabel niet volledig afgerold
Koppel de voedingskabel los en rol deze uit.
Belemmering in het zwembad
Verwijder de belemmering.
Vast op de hoofdafvoer van
het zwembad
Zet het filtersysteem van het zwembad uit.
Lang aan het werk
Handmatig loslaten.
Robot kan niet het
gehele zwembad
reinigen
Voedingsunit staat niet op de
juiste plaats
Plaats de voedings unit in de juiste positie
zodat de robot het gehele zwembad kan
bereiken.
Algen op de zwembadbodem
Voordat u Ada aan het begin van het seizoen
gebruikt, moet u eventuele algen van de
bodem en wanden van het zwembad
verwijderen.
Afwijkende zwembad vorm
Ideale zwembadvorm voor Ada is ROND /
OVAAL/RECHTHOEK / NIERVORM. Plaats de
robot op de positie die specifiek moet worden
gereinigd,

11
Zwembadfiltersysteem en
pompen zijn aan
Zet het filtersysteem van het zwembad uit.
Kabel is niet lang genoeg
Zorg ervoor dat de kabel afgerold is en
nergens vast zit.
Robot gaat niet aan
het werk
Netsnoer niet goed
aangesloten
Sluit de netsnoer aan en bevestig het
veiligheidskoord.
Beschadiging tijdens
transport.
Neem contact op met de leverancier.
De robot komt niet overeen
met de lokale nominale
spanning.
Neem contact op met de leverancier.
Is geblokkeerd
Controleer de propeller of het
aandrijfsysteem.
Elektrische storing
Neem contact op met de leverancier.
Robot gaat niet tegen
de wanden op
Filters zijn vies
Maak de filters schoon.
De Rollen zijn versleten.
Vervang de rollen

12
VII. Garantie
Dit product heeft alle kwaliteitscontroles en veiligheidstesten doorstaan, uitgevoerd door de
technische afdeling van de fabriek.
Informatie omtrent de garantie:
1. De garantieperiode gaat in op de datum van aankoop en loopt 1 jaar, Dit geldt uitsluitend voor
niet aan slijtage onderhevige onderdelen.
2. Deze garantie vervalt wanneer er aan de robot veranderingen zijn aangebracht, het verkeert is
gebruikt, of is gerepareerd door onbevoegd personeel.
3. De garantie is alleen van toepassing op fabricagefouten en dekt geen schade als gevolg van
verkeerd gebruik van de robot door de eigenaar.
4. De verkoopfactuur moet worden overlegd voor elke claim of reparatie tijdens de garantieperiode.
Neem voor garantiekwesties contact op met uw dealer.
.

ROBOTIC POOL CLEANER
Ada
ZB20C
USER MANUAL
Read this manual carefully before using the robot.
Keep this manual in a safe place for future reference.

Content
Important Precautions............................................................................................. 1
Attention.................................................................................................................. 2
I. Introduction.......................................................................................................... 3
II. Safety................................................................................................................... 3
III. Specifications...................................................................................................... 4
IV. Operation instructions........................................................................................ 5
V. Packing list ........................................................................................................... 9
VI. Trouble shooting............................................................................................... 10
VII. Warranty.......................................................................................................... 12

1
Important Precautions
1. Please read the manual carefully, and use the cleaner according to the manual. We are not
held liable for any loss or injury caused by improper use.
2. Please do not allow children to ride on it or play with it as a toy.
3. In order to prevent severe damage to the cleaner, never power on it when it is out of the
swimming pool.
4. It is forbidden to operate the cleaner when there are people in the pool, and the power
supply should be connected to a leakage-protected and earthed socket.
5. In order to avoid overheating and potential damage for components, never cover the power
supply when using.
6. In order to avoid any accident or damage, it is strongly recommended to fix the power
supply indoor in at least 3.5m away from the swimming pool edge and connect the power supply
with a fixed holder by using the safety rope.
7. Before power-on, make sure the filters be assembled and the cable be fully released to
avoid any winding, which could affect the cleaner’s performance or cause damage.
8. Hold the top handle when putting the cleaner into or lift it out of the water. Do not pull the
cable.
9. It is forbidden to use the cleaner beyond its working conditions stated in the manual.
10. The cleaner should be stored in a cool and ventilated place, away from direct sunshine.
11. Only professionals can dissemble the cleaner and its power supply, otherwise the warranty
will be invalidated.
12. It is forbidden to drop and hammer the battery and cleaner.
13. Use the accessories recommended or sold by the manufacturer only.
14. It is strictly forbidden to place drugs for water treatment inside the cleaner for dosing,
otherwise the warranty will be invalidated.

2
Attention

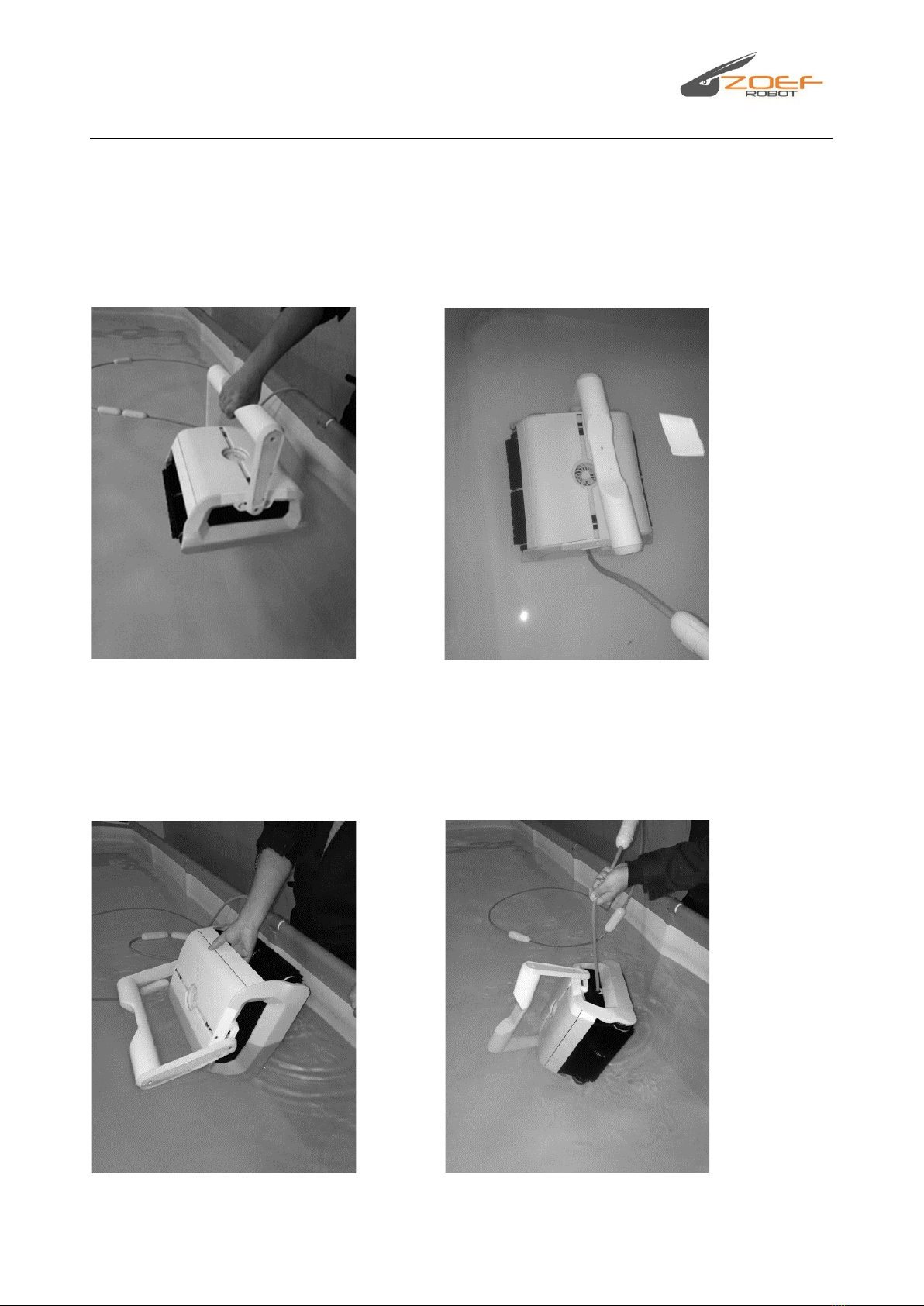

When putting the cleaner into the water, please hold the top handle and make sure to empty the
trapped air inside then the cleaner can immerse into the pool floor.
When lifting the cleaner out of water, suspend the cleaner above water for about 10-15 seconds to
empty the water inside. Please hold the top handle only and never pull the cable.

3
I. Introduction
The robotic pool cleaner ZR20C is a new type of highly efficient and energy-saving swimming pool
cleaning robot. Through its advanced computer-controlled program, it can clean the pool walls and
bottom automatically. At the same time, it filters the pool water and gets rid of suspended particles
without replace the pool water. It’s totally environmental-friendly.
For safe operation, the cleaner works on 28V direct current. Please read this user manual carefully
before use.
II. Safety
1．Power supply unit position:
Power supply unit needs to be placed in proper position to reach the distal end of pool for the
cleaner, meanwhile as least 3.5m from pool edge.

4
III. Specifications
1. Name: Ada
2. Model ZB20C
3. Rated input voltage: 100VAC-230V
4. Frequency: 50Hz/60Hz
5. Output voltage: DC28V
6. Power: 118W
7. Cleaning cycle: 1/2/3h
8. Filtering capacity: appr. 16m3/h
9. Filter density: 180μm
10. Moving speed: appr. 10m/min
11. IP grade: Cleaner IPX8; Power supply unit: IPX5
12. Max. water depth: 2m
13. Working environmental temperature: 10-35℃
