4-noks ZR-SWITCH-RC User manual

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com +05T408521R3.0 Smart Switch RC Instruction manual_IT-EN-FR-DE 2018.07.09
4-noks
Smart Switch RC
L
L L
N
Load
N N
Codice / Code Nome / Name
ZR-SWITCH-RC Smart Switch RC
IT /Leggere e conservare queste istruzioni
EN /Read and keep these instructions
FR /Lisez et conservez ce manuel
DE /Diese Anleitung lesen und aufbewahren
76 mm 25 mm
116 mm
LED
Button
IT Istruzioni d’uso
1. Descrizione generale
Smart Switch RC è un dispositivo wireless per sfruttare al massimo l’energia autoprodotta dall’impianto
fotovoltaico, compatibile con i sistemi Elios4you Smart (sia monofase che trifase). Smart Switch RC può
essere programmato dall’App gratuita “Elios4you” per azionare un carico elettrico in base alla capacità
produttiva dell’impianto fotovoltaico ed in base all’energia disponibile per autoconsumo.
Requisiti minimi
Smart Switch RC richiede i dispositivi (in alternativa): Elios4you Smart, Elios4you Pro + Pro Smart,Red Cap.
Richiede inoltre App “Elios4you” aggiornata all’ultima versione disponibile.
2. Avvertenze di sicurezza
Tutti i collegamenti hardware devono essere effettuati da personale qualificato e consapevole dei rischi di
un’installazione tenendo conto dei minimi standard di sicurezza ed in assenza di tensione. L’utente si assume
ogni responsabilità e rischio in relazione alle fasi di installazione, configurazione e utilizzo dei prodotti per il
raggiungimento dei risultati previsti dal singolo prodotto. La responsabilità di Astrel Group in relazione ai propri
prodotti è regolata dalle Condizioni generali di vendita Astrel Group (consultabili sul sito www.astrelgroup.com).
Attenzione
Non collegare a Smart Switch RC:
9Apparecchiature medicali: la disattivazione involontaria può causare pericolo di morte
9Utilizzatori che possano provocare danni, lesioni o incendi in caso di attivazione involontaria (ad
es. ferri da stiro)
9Carichi che possono essere danneggiati da attivazione/spegnimenti frequenti
9Utilizzatori / carichi che non possono essere interrotti
9Informarsi presso il produttore del dispositivo collegato se questo è idoneo al controllo tramite
presa temporizzata. Configurare Smart Switch RC in modo tale che il dispositivo collegato
non venga attivato o disattivato più frequentemente di quanto indicato dal produttore del
dispositivo stesso
Manutenzione
Per pulire le prese Smart Switch RC, scollegarle dalla presa elettrica ed usare un panno leggermente inu-
midito. Non immergere in liquidi o provare a pulirli con liquidi solventi.
Non smontare, aprire o provare a riparare il prodotto. L’apertura di un componente sigillato annulla la
garanzia.
3. Installazione
Prima dell’installazione: attivazione funzione Smart RC (radio control)
1) Collegarsi ad Elios4you tramite App
2) Menu Smart RC (SE NON ATTIVA) Abilita funzione Smart RC
Associazione Smart Switch RC
3) Fissare Smart Switch RC alla parete ed eseguire i collegamenti come da schema (fig. 2)
4) Alimentare Smart Switch RC e verificare dopo qualche secondo che il LED a bordo sia acceso di
colore rosso lampeggiante. In caso contrario, disassociare il dispositivo (v. tab. 2)
5) App “Elios4you” selezionare: Menu Smart RC Aggiungi dispositivo Smart RC
6) Seguire attentamente la procedura guidata proposta dalla App “Elios4you”
7) Tornare alla Home della App “Elios4you” premere sul riquadro “Consumo”, dopo una
decina di secondi apparirà il nuovo Smart Switch RC associato.
EN Instruction manual
1. General description
The Smart Switch RC is a wireless device designed to make the most of energy produced on site by
a photovoltaic system, and is compatible with Elios4you Smart systems (single-phase and three-phase).
The Smart Switch RC can be programmed by the Elios4you free App to switch an electrical load on and
off according to the power generating capacity of the PV system and to the amount of power effectively
available for self-consumption.
Minimum requirements
The Smart Switch RC requires these devices (alternatively): Elios4you Smart, Elios4you Pro + Pro Smart,Red Cap.
It also requires the “Elios4you”App, updated to the latest available version.
2. Safety warnings
All hardware connections must be made by a person who is suitably qualified and aware of the risks
associated with installation, observing the requisite standards of safety, and with the equipment isolated
from the power supply.The user accepts all responsibilities and risks connected with the steps of installing,
configuring and using products to the end of obtaining the benefits and advantages they afford. The liability
of the Astrel Group in respect of its products is regulated by the Astrel Group General Conditions of Sale
(published on the company’s website www.astrelgroup.com).
Caution
Do not use the Smart Switch RC to connect:
9Medical equipment: accidental deactivation could have fatal consequences
9Appliances that can cause damage, injury or fire in the event of accidental activation (e.g. electric irons)
9Loads that could be damaged by frequent on/off switching cycles
9Appliances/loads that cannot be switched off
9Consult the manufacturer of the connected device to find out whether it is suitable for use in
conjunction with a timer socket. Configure the Smart Switch RC in such a way that the connected
device will not be activated or deactivated more frequently than indicated by the manufacturer
of the device
Maintenance
To clean a Smart Switch RC, remove it from the mains power socket and wipe with a slightly moist
cloth. Do not immerse in liquids or attempt to clean with solvents. Do not disassemble, open up
or attempt to repair the product. Opening up a sealed component has the effect of invalidating the
warranty.
3. Installation
Prior to installation: activation of Smart RC (radio control) function
1) Connect to Elios4you via the App
2) Menu Smart RC (IF NOT ACTIVE) Enable Smart RC function
Pairing the Smart Switch RC
3) Fix the Smart Switch RC to the wall and make the connections as in the diagram (fig. 2)
4) Power up the Smart Switch RC and check after a few seconds that the Led is alight, coloured red,
and blinking. If not, proceed to unpair the device (see table 2)
5) On the “Elios4you” App, select: Menu Smart RC Add Smart RC device
6) Follow the guided procedure displayed by the “Elios4you”App
7) Go back to the Home page of the “Elios4you” App select the “Consumption” box, and
after around ten seconds the new Smart Switch RC will appear as paired.
FR Manuel d’utilisation
1. Description générale
Smart Switch RC est un dispositif sans fil qui a pour but de tirer le meilleur parti de l’énergie autoproduite
par l’installation photovoltaïque, compatible avec les systèmes Elios4you Smart (monophasés et triphasés).
Smart Switch RC peut être programmé via l’application gratuite « Elios4you » afin de commander une
charge électrique selon la capacité de production de l’installation photovoltaïque et en fonction de l’énergie
disponible pour l’autoconsommation.
Configurations minimales
Smart Switch RC exige ces dispositifs (en alternative) : Elios4you Smart, Elios4you Pro + Pro Smart,Red Cap.
Elle exige également l’appli « Elios4you » mise à jour à la dernière version disponible.
2. Consignes de sécurité
Tous les branchements matériels doivent être effectués par du personnel qualifié et conscient des risques d’une instal-
lation, en tenant compte des normes minimales de sécurité et en l’absence de tension. L’utilisateur assume toute res-
ponsabilité et tout risque liés aux phases d’installation, de configuration et d’utilisation des produits de façon à garantir
l’obtention des résultats escomptés pour chacun des produits. La responsabilité d’Astrel Group en ce qui concerne ses
produits est régie par les conditions générales de vente Astrel Group (disponibles sur le site www.astrelgroup.com).
Attention
Ne branchez pas Smart Switch RC sur des :
9Équipements médicaux : sa désactivation involontaire peut entraîner un danger de mort
9Appareils pouvant provoquer des dommages, des blessures ou des incendies en cas d’activation
involontaire (par ex. fers à repasser)
9Charges pouvant être endommagées par une mise sous/hors tension fréquente
9Appareils / charges qui ne peuvent pas être interrompus
9Renseignez-vous auprès du fabricant du dispositif connecté pour savoir si ce dernier est adapté
à un contrôle par le biais d’une prise programmable. Configurez Smart Switch RC pour que le
dispositif connecté ne soit pas activé et désactivé plus fréquemment que ce que préconise le
fabricant du dispositif en question
Entretien
Pour nettoyer les prises Smart Switch RC, débranchez-les de la prise électrique et utilisez un chiffon légè-
rement humide. Ne les plongez pas dans des liquides et n’essayez pas de les nettoyer avec des solvants
liquides. Ne démontez pas le produit, ne l’ouvrez pas et n’essayez pas de le réparer. L’ouverture d’un
composant scellé annule la garantie.
3. Installation
Avant l’installation : activation de la fonction Smart RC (radio control)
1) Connectez-vous à Elios4you via l’appli
2) Menu Smart RC (SI NON ACTIVÉE) Activer la fonction Smart RC
Couplage Smart Switch RC
3) Fixez Smart Switch RC au mur et procédez aux branchements comme indiqué sur le schéma (fig. 2)
4) Mettez Smart Switch RC sous tension et après quelques secondes, vérifiez que la LED embarquée
est allumée et clignote en rouge. Dans le cas contraire, découplez le dispositif (voir tableau 2)
5) Appli « Elios4you », sélectionnez : Menu Smart RC Ajouter dispositif Smart RC
6) Suivez attentivement l’assistant proposé par l’appli « Elios4you »
7) Revenez sur la page d’accueil de l’appli « Elios4you » appuyez sur la case « Consom-
mation », et la nouvelle Smart Switch RC couplée s’affichera après une dizaine de secondes.
DE Bedienungsanleitung
1. Allgemeine Beschreibung
Smart Switch RC ist eine drahtloses Gerät für die maximale Nutzung der von der PV-Anlage erzeugten
Energie, das mit den Systemen Elios4you Smart (ein- sowie dreiphasig) kompatibel ist. Smart Switch RC
kann über die kostenlose App „Elios4you“ zur Ansteuerung einer elektrischen Last in Abhängigkeit von
der Erzeugungsleistung der PV-Anlage und der für den Eigenverbrauch verfügbaren Energie program-
miert werden.
Mindestsystemvoraussetzungen
Smart Switch RC benötigt die Geräte (alternativ): Elios4you Smart, Elios4you Pro + Pro Smart, Red Cap.
Darüber hinaus die App „Elios4you“ in der jeweils aktuellsten Version.
2. Sicherheitshinweise
Sämtliche Hardware-Anschlüsse sind durch Fachpersonal ohne anliegende Spannung unter Berücksichti-
gung der Installationsrisiken sowie der Mindestsicherheitsanforderungen auszuführen. Für die Erreichung
der für die einzelnen Produkte vorgesehenen Ergebnisse übernimmt der Benutzer die volle Verantwortung
und jedes Risiko im Zusammenhang mit der Installation, Konfiguration und Verwendung der Produkte. Die
Haftung der Astrel Group für die eigenen Produkte ist durch die allgemeinen Geschäftsbedingungen der
Astrel Group (auf der Website www.astrelgroup.com einsehbar) geregelt.
Warnung
An Smart Switch RC dürfen nicht angeschlossen werden:
9Medizinische Geräte: Bei unbeabsichtigter Ausschaltung besteht Lebensgefahr
9Verbraucher, die bei unbeabsichtigter Einschaltung Schäden, Unfälle oder Brände verursachen
können (z.B. Bügeleisen)
9Lasten, die durch häufige Einschaltung/Ausschaltung beschädigt werden können
9Nicht trennbare Verbraucher / Lasten
9Informieren Sie sich beim Hersteller des angeschlossenen Geräts, ob dieses für den Betrieb mittels
zeitgesteuerter Steckdose geeignet ist. Konfigurieren Sie Smart Switch RC so,dass das angeschlossene
Gerät nicht häufiger als vom Gerätehersteller angegeben eingeschaltet bzw. ausgeschaltet wird
Wartung
Trennen Sie die Durchgangsdose Smart Switch RC zur Reinigung von der Steckdose und verwenden Sie ein
leicht angefeuchtetes Tuch. Tauchen Sie Smart Switch nicht in Flüssigkeiten ein und versuchen Sie nicht, sie
mit flüssigen Lösemitteln zu reinigen. Sie dürfen das Produkt weder ausbauen, öffnen noch zu reparieren
versuchen. Das Öffnen eines versiegelten Teils hat die Nichtigkeit der Garantie zur Folge.
3. Installation
Vor der Installation: Aktivierung der Funktion Smart RC (radio control)
1) Verbinden Sie sich über die App mit Elios4you
2) Menü Smart RC (FALLS NICHT AKTIV) Funktion Smart RC aktivieren
Kopplung der Smart Switch RC
3) Befestigen Sie Smart Switch RC an der Wand und stellen Sie dieAnschlüsse lt. Plan (Abb. 2) her
4) Schließen Sie Smart Switch RC an das Stromnetz an und prüfen Sie nach einigen Sekunden, ob die
eingebaute LED in Rot blinkt. Entkoppeln Sie andernfalls das Gerät (s.Tab. 2)
5) App „Elios4you“ wählen Sie: Menü Smart RC Smart RC Gerät hinzufügen
6) Führen Sie den Assistenten der App „Elios4you“ aus
7) Kehren Sie auf die Home-Seite der App „Elios4you“ zurück und klicken Sie auf das
Kästchen „Verbrauch“. Nach ca. zehn Sekunden erscheint die gekoppelte neue Smart Switch RC.
Fig. 1 Fig. 2

4-NOKS is a brand of ASTREL GROUP
ASTREL GROUP SRL /Via Isonzo, 21/E /34070 Mossa (GO) Italy /www.astrelgroup.com /www.4-noks.com +05T408521R3.0 Smart Switch RC Instruction manual_IT-EN-FR-DE 2018.07.09
4-noks
Smart Switch RC
8. Conformità
Tutti i modelli sono conformi alle direttive 2014/30/UE (EMC), 2014/35/UE (LVD) e 2014/53/UE (RED).
L’apparecchiatura (o il prodotto) deve essere soggetto alla raccolta separata in conformità alle vigenti
normative locali in materia di smaltimento. Con la presente Astrel Group dichiara che questo prodotto è
conforme ai requisiti essenziali ed alle disposizioni pertinenti stabilite dalla direttiva 2014/53/UE (RED).
La dichiarazione di conformità può essere consultata sul sito www.astrelgroup.com.
9. Sicurezza e smaltimento
Apparecchiatura elettrica ed elettronica oggetto di raccolta separata, in conformità alle vigenti normative
locali in materia di smaltimento.
Astrel Group si riserva il diritto di modificare le caratteristiche dei prodotti senza preavviso.
8. Conformity
All models comply with Directives 2014/30/UE (EMC), 2014/35/UE (LVD) e 2014/53/UE (RED). The appliance
(or product) is subject to sorted collection, in compliance with local regulations on waste disposal currently
in force. The Astrel Group hereby declares that this product is in compliance with essential requirements
and other pertinent provisions established under Directive 2014/53/UE (RED).
The declaration of conformity can be viewed at www.astrelgroup.com.
9. Safety and disposal
Electrical and electronic equipment requiring sorted collection, in compliance with local regulations on
waste disposal currently in force.
Astrel Group reserves the right to change product specifications without notice.
8. Conformité
Tous les modèles répondent aux directives 2014/30/UE (EMC), 2014/35/UE (LVD) e 2014/53/UE (RED).
L’équipement (ou le produit) doit faire l’objet de tri sélectif, conformément aux réglementations locales
en vigueur en matière d’élimination des déchets. Par la présente, Astrel Group déclare que ce produit est
conforme aux exigences essentielles et aux autres dispositions pertinentes fixées par la directive 2014/53/
UE (RED). La déclaration de conformité est disponible sur le site www.astrelgroup.com.
9. Sécurité et élimination
Équipements électriques et électroniques soumis au tri sélectif, conformément aux réglementations locales
en vigueur en matière d’élimination.
Astrel Group se réserve le droit de modifier les spécifications sans préavis.
8. Konformität
Alle Modelle entsprechen den Richtlinien 2014/30 EG (EMC), 2014/35 EG (LVD) und 2014/53 EG (RED). Gerät
(oder Produkt), das nach den geltenden Bestimmungen zur Abfallentsorgung getrennt gesammelt werden
muss. Hiermit erklärt Astrel Group, dass dieses Produkt den Mindestanforderungen und den anderen Vor-
schriften der Richtlinie 2014/53/EG (RED) entspricht.
Die Konformitätserklärung ist auf der Website www.astrelgroup.com einsehbar.
9. Sicherheit und Entsorgung
Elektro- und Elektronikgerät, das nach den geltenden Bestimmungen zur Abfallentsorgung getrennt ge-
sammelt werden muss.
Änderungen der Produkteigenschaften durch Astrel Group vorbehalten.
8) Per modificare le impostazioni dei singoli Smart Switch RC, premere sull’icona corrispondente ed
attivare/configurare la modalità prescelta.
9) Ripetere questa procedura per installare ulteriori Smart Switch RC.
10) Per maggiori informazioni visitare la pagina www.4-noks.com/tutorial
ATTENZIONE: Smart Switch RC comunica via radio (wireless) direttamente con il dispositivo Elios4you
Smart / Pro Smart in maniera indipendente dalla rete Wi-Fi domestica.In caso di disconnessioni può essere
utile posizionare almeno uno degli Smart Switch RC in prossimità della centralina Elios4you Smart / Pro
Smart o aggiungere un ripetitore radio.
4. Comportamento LED (tab. 1)
Colore Stato Significato
Rosso Lampeggiante Smart Switch RC pronto per essere associato a Elios4you Smart
Rosso Fisso Smart Switch RC collegato al dispositivo Elios4you, presa OFF
Verde Fisso Smart Switch RC collegato al dispositivo Elios4you, presa ON
5. Funzione pulsante (tab. 2)
Funzione Comando Significato
Prima confi-
gurazione
Pressione bre-
ve (circa 1 s)
Associazione Smart Switch RC al dispositivo Elios4you Smart
durante la procedura richiesta dall’App
ON/OFF Pressione bre-
ve (circa 1 s) Forza l’accensione o lo spegnimento del carico elettrico
Reset
Pressione
prolungata
(circa 12 sec.)
Disassociazione manuale di Smart Switch RC dalla rete radio
Elios4you Smart
6. Significato icone su App
“Elios4you” (tab. 3)
Icona Stato Significato
Grigio OFF Smart Switch RC forza lo spegnimento del carico collegato
Giallo ON Smart Switch RC forza l’accensione del carico collegato
Rosso OFFLINE Smart Switch RC spento oppure fuori portata radio
7. Specifiche tecniche
Alimentazione 90-240 Vca; 1 W; 50/60 Hz
Potenza Corrente max 13 A, carichi da 3.0 kW
Caratteristiche radio
IEEE 802.15.4. protocollo ZigBee Home Automation 1.2 potenza
3 dBm. Funzione ripetitore; portata radio 15 m indoor / 30 m
outdoor
Misure Potenza attiva [W]
Antenna Interna guadagno 0 dB
Collegamenti Morsetti a vite
Parametri ambientali Condizioni di utilizzo: 0 ÷ +50°C; <80% U.R. n.c.
Condizioni di stoccaggio: -20 ÷ +70°C; <80% U.R. n.c.
Grado di protezione IP 30
Dimensioni (L x H x P) 76 x 116 x 25 mm
8) To change the settings of a single Smart Switch RC, select the corresponding icon and activate or
configure the preferred operating mode.
9) Repeat this procedure for each of the Smart Switch RC devices installed.
10) For more information: www.4-noks.com/tutorial

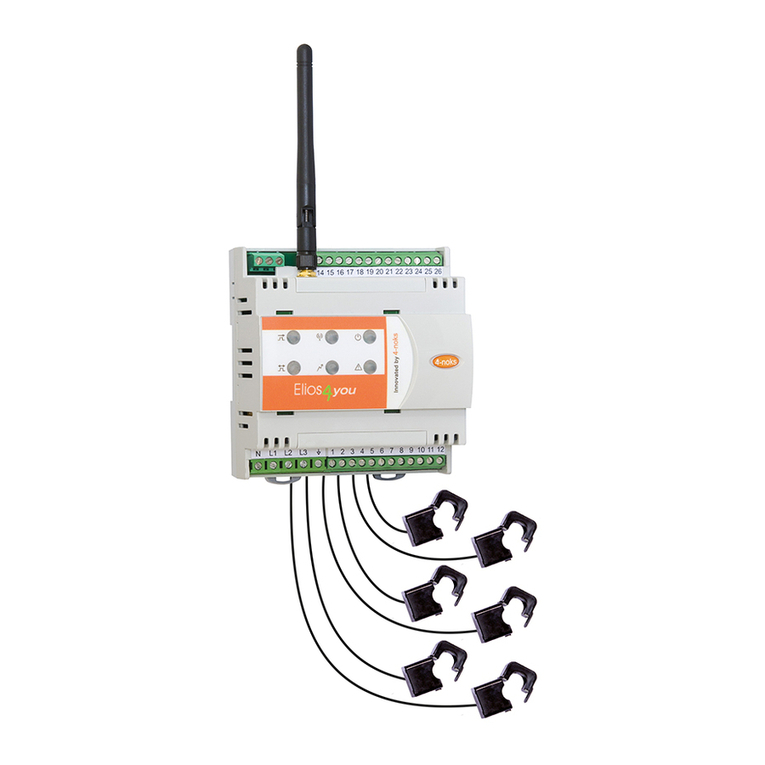

IMPORTANT: The Smart Switch RC communicates directly by radio (wireless) with the Elios4you Smart
/ Pro Smart device, independently of the home Wi-Fi network. In the event of connections being lost, try
positioning at least one Smart Switch RC in close proximity to the Elios4you Smart / Pro Smart control unit,
or consider adding a radio repeater.
4. Response of Leds (table 1)
Colour Status Meaning
Red Blink Smart Switch RC ready for pairing with Elios4you Smart
Red Steady on Smart Switch RC connected to Elios4you device,socket switched OFF
Green Steady on Smart Switch RC connected to Elios4you device,socket switched ON
5. Operation of button (table 2)
Function Command Meaning
First
configuration
Press briefly
(1 s approx)
Pairing of Smart Switch RC with Elios4you Smart device during the
procedure indicated by the App
ON/OFF Press briefly
(1 s approx) Forces the electrical load to switch On or switch Off
Reset
Press and
hold (12 s
approx)
Manual unpairing of Smart Switch RC from the Elios4you Smart
radio network
6. Meaning of icons on
“Elios4you” App (table 3)
Icon Status Meaning
Grey OFF Smart Switch RC forces the connected load to switch Off
Yellow ON Smart Switch RC forces the connected load to switch On
Red OFFLINE Smart Switch RC powered off or out of radio range
7. Technical specifications
Power supply 90-240 Vac; 1 W; 50/60 Hz
Power Max current 13 A, loads up to 3.0 kW
Radio specifications
IEEE 802.15.4. ZigBee Home Automation protocol 1.2, power
3 dBm Repeater function; radio range 15 m indoors / 30 m
outdoors
Measurements Active power [W]
Antenna Internal, gain 0 dB
Connections Screw terminals
Ambient parameters Operating conditions: 0 to +50°C; <80% R.H. n.c.
Storage conditions: -20 to +70°C; <80% R.H. n.c.
Degree of protection IP 30
Dimensions (L x H x D) 76 x 116 x 25 mm
8) Pour modifier les paramètres de chaque Smart Switch RC, appuyez sur l’icône correspondante et
activer/configurer la modalité choisie.
9) Répétez cette procédure pour installer d’autres Smart Switch RC.
10) Pour plus d’informations, visitez la page www.4-noks.com/tutorial
ATTENTION : Smart Switch RC communique directement par radio (sans fil) avec le dispositif Elios4you
Smart / Pro Smart indépendamment du réseau Wi-Fi domestique. En cas de déconnexions, il peut s’avérer
utile de positionner au moins une des Smart Switch RC à proximité de l’unité de commande Elios4you Smart
/ Pro Smart ou d’ajouter un répéteur radio.
4. Comportement LED (tableau 1)
Couleur État Signification
Rouge Clignotant Smart Switch RC prête pour être couplée avec Elios4you Smart
Rouge Fixe Smart Switch RC connectée au dispositif Elios4you, prise OFF
Vert Fixe Smart Switch RC connectée au dispositif Elios4you, prise ON
5. Fonction touche (tableau 2)
Fonction Commande Signification
Première
configuration
Pression brève
(env 1 s)
Couplage de Smart Switch RC avec le dispositif Elios4you Smart
pendant la procédure requise par l’application
ON/OFF Pression brève
(env 1 s) Allumage ou arrêt forcé de la charge électrique
Réinitialisa-
tion
Pression
prolongée
(env 12 s)
Découplage manuel de Smart Switch RC du réseau radio Elios4you
Smart
6. Signification des icônes sur l’appli
« Elios4you » (tableau 3)
Icône État Signification
Gris OFF Smart Switch RC force l’arrêt de la charge connectée
Jaune ON Smart Switch RC force l’allumage de la charge connectée
Rouge OFFLINE Smart Switch RC éteinte ou hors de portée de transmission
7. Spécifications techniques
Alimentation 90-240 Vca ; 1W ; 50/60 Hz
Puissance Courant max 13 A, charges de 3.0 kW
Caractéristiques radio
IEEE 802.15.4. protocole ZigBee Home Automation 1.2 puissance
3 dBm. Fonction répéteur ; portée de transmission 15 m en inté-
rieur / 30 m en extérieur
Mesures Puissance active [W]
Antenne Interne gain 0 dB
Connexions Bornes à vis
Paramètres environnementaux Conditions d'utilisation : 0 ÷ +50 °C ; < 80 % H.R. s.c.
Conditions de stockage : -20 ÷ +70°C ; < 80 % H.R. s.c.
Degré de protection IP 30
Dimensions (L x H x P) 76 x 116 x 25 mm
8) Sie können die Einstellungen der einzelnen Smart Switch RC ändern, indem Sie das
entsprechende Symbol anklicken und den gewünschten Modus aktivieren/konfigurieren.
9) Wiederholen Sie diese Schritte für die Installation weiterer Smart Switch RC.
10) Für weitere Informationen besuchen Sie die Seite www.4-noks.com/tutorial
WARNUNG: Smart Switch RC kommuniziert über Funk (drahtlos) direkt mit dem Gerät Elios4you Smart /
Pro Smart und unabhängig vom Haus-WLAN. Bei Verbindungsproblemen sollten Sie mindestens eine Smart
Switch RC in der Nähe des Steuergeräts Elios4you Smart / Pro Smart positionieren oder einen Funkver-
stärker einfügen.
4. LED-Verhalten (Tab. 1)
Farbe Status Bedeutung
Rot Blinkend Smart Switch ist für die Kopplung mit Elios4you Smart bereit
Rot Permanent Smart Switch RC mit dem Gerät Elios4you verbunden, Steckdose OFF
Grün Permanent Smart Switch RC mit dem Gerät Elios4you verbunden, Steckdose ON
5. Tastenfunktion (Tab. 2)
Funktion Schaltbefehl- Bedeutung
Erstkonfigu-
ration
Kurzes Drücken
(ca. 1 s)
Kopplung von Smart Switch RC mit dem Gerät Elios4you Smart bei
dem von der App geforderten Vorgang
ON/OFF Kurzes Drücken
(ca. 1 s) Erzwingt das Ein- oder Ausschalten der elektrischen Last
Reset
Langes
Drücken
(ca. 12 s)
Manuelle Entkopplung von Smart Switch RC aus dem Funknetz
Elios4you Smart
6. Bedeutung der Symbole in der
App „Elios4you“ (Tab. 3)
Symbol Status Bedeutung
Grau OFF Smart Switch RC erzwingt das Ausschalten der angeschlossenen Last
Gelb ON Smart Switch RC erzwingt das Einschalten der angeschlossenen Last
Rot OFFLINE Smart Switch RC aus oder außerhalb der Funknetz-Reichweite
7. Technische Daten
Netzanschluss 90-240 Vac; 1 W; 50/60 Hz
Leistung Strom max. 13 A, 3.0 kW Lasten
Funkstandard
IEEE 802.15.4. Standard, ZigBee-Protokoll für Hausleittechnik 1.2
Leistung 3 dBm Funktion Verstärker; Funkreichweite 15 m innen /
30 m außen.
Messungen Wirkleistung [W]
Antenne Intern Verstärkung 0 dB
Anschlüsse Schraubklemmen
Umgebungsparameter Betrieb: 0 ÷ +50°C; <80% RF n.k.
Lagerung: -20 ÷ +70°C; <80% RF n.k.
Schutzart IP 30
Platzbedarf (L x H x T) 76 x 116 x 25 mm
