AAT Novus NVE-SV100 User manual

NVE-SV100 – Instrukcja instalacji. Installaon manual.
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
Instrukcja instalacji
Installaon manual
NVE-SV100
Adapter zasilania PoE
PoE power supply
WERSJA 1.0

NVE-SV100 – Instrukcja instalacji. Installaon manual.
2AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH:
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/53/UE z dnia 16 kwietnia 2014 r.
wsprawie harmonizacji ustawodawstw państw członkowskich dotyczących udostępniania na
rynku urządzeń radiowych i uchylająca dyrektywę 1999/5/WE (Dz.U. L 153 z 22.5.2014, str. 62—
106) -zwana Dyrektywą RED
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie
harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej
(Dz.U. L 096 z 29.3.2014, s. 79—106, z późniejszymi zmianami) – zwana Dyrektywą EMC
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/35/UE z dnia 26 lutego 2014 r. w sprawie
harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu
elektrycznego przewidzianego do stosowania w określonych granicach napięcia (Dz.U. L 96 z 29.3.2014, str.
357—374) – zwana Dyrektywą LVD
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2012/19/UE z dnia 4 lipca 2012 r. w sprawie
zużytego sprzętu elektrycznego i elektronicznego (WEEE) Dz.U. L 96 z 29.3.2014, str. 79—106, z
późniejszymi zmianami) – zwana Dyrektywą WEEE
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2011/65/UE z dnia 8 czerwca 2011 r. w
sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym
i elektronicznym (Dz.U. L 174 z 1.7.2011, str. 88—110, z późniejszymi zmianami) - zwana
Dyrektywą RoHS
Informacja
Urządzenie jako element profesjonalnego systemu wideo domofonowego służącego do nadzoru i kontroli, nie
jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie posiadające
specjalistycznej wiedzy.
Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej
instrukcją obsługi albo innymi dokumentami:
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi, innych
dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu, należy, pod
rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności, skontaktować się z
Producentem.
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI
URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI
URZĄDZENIA.
UWAGA!
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ
REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
UWAGA!
DANE I INFORMACJE W NINIEJSZEJ INSTRUKCJI MOGĄ ZOSTAĆ ZMIENIONE BEZ UPRZEDZENIA. FIRMA
AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. ZASTRZEGA SOBIE PRAWO DO WYJAŚNIENIA I AKTUALIZACJI
INFORMACJI ZAWARTYCH W NINIEJSZYM DOKUMENCIE.
PL

NVE-SV100 – Instrukcja instalacji. Installaon manual.
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone. 3
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą instrukcją
obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane zgodnie z
opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych i nie
zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji (np.
zamknięte szai, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może doprowadzić do
uszkodzenia urządzenia;
8. Nie wolno umieszczać urządzenia na niestabilnych powierzchniach lub nie zalecanych przez producenta
uchwytach. Źle zamocowany urządzeni może być przyczyną groźnego dla ludzi wypadku lub sam ulec
poważnemu uszkodzeniu. Urządzenie musi być instalowane przez wykwalikowany personel o
odpowiednich uprawnieniach według zaleceń podanych w niniejszej instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych. Dlatego też, zabrania się zasilania urządzenia ze źródeł o
nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta parametrach;
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów
z urządzenia oraz na miejsce przyłączenia do źródła zasilania.
11. Instalacja elektryczna zasilająca urządzeni powinna być zaprojektowana z uwzględnieniem wymagań
podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
12. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie naprawy
mogą być wykonywane jedynie przez wykwalikowanych pracowników autoryzowanego serwisu;
13. Należy niezwłocznie odłączyć urządzenie od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
• Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
• Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
• Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone przez
producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie przynoszą
spodziewanych rezultatów;
• Obudowa została uszkodzona;
• Można zaobserwować nietypowe zachowanie urządzenia.
14. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru lub
porażenia prądem elektrycznym;
15. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do
poprawności działania wszystkich podzespołów funkcjonalnych urządzenia

NVE-SV100 – Instrukcja instalacji. Installaon manual.
4AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
1. Zawartość opakowania
2. Charakterystyka ogólna
3. Dane techniczne
• Adapter zasilania PoE 24 V
• Kabel zasilający
• Instrukcja obsługi
Adapter zasilania PoE 24 VDC/0.5 A/12 W, przeznaczony do współpracy z panelem wideodomofonowym
Novus NVE-EPV101KPWIFI. Uniwersalny zakres napięcia wejściowego AC.
OGÓLNE
Typ urządzenia Adapter zasilania PoE
Napięcie wejściowe 100-240 VAC/0.6 A/50-60 Hz
Napięcie wyjściowe 24 VDC
Polaryzacja + piny 4/5 - piny 7/8
Prąd wyjściowy 0.5 A
Moc ciągła 12 W
Regulacja napięcia WY Nie
PARAMETRY INSTALACYJNE
Wymiary (mm) 47 mm (szer.) x 92,5 mm (wys.) x 29,8 mm (gł.)
Materiał obudowy Tworzywo sztuczne
Temperatura pracy 0°C ~ 40°C

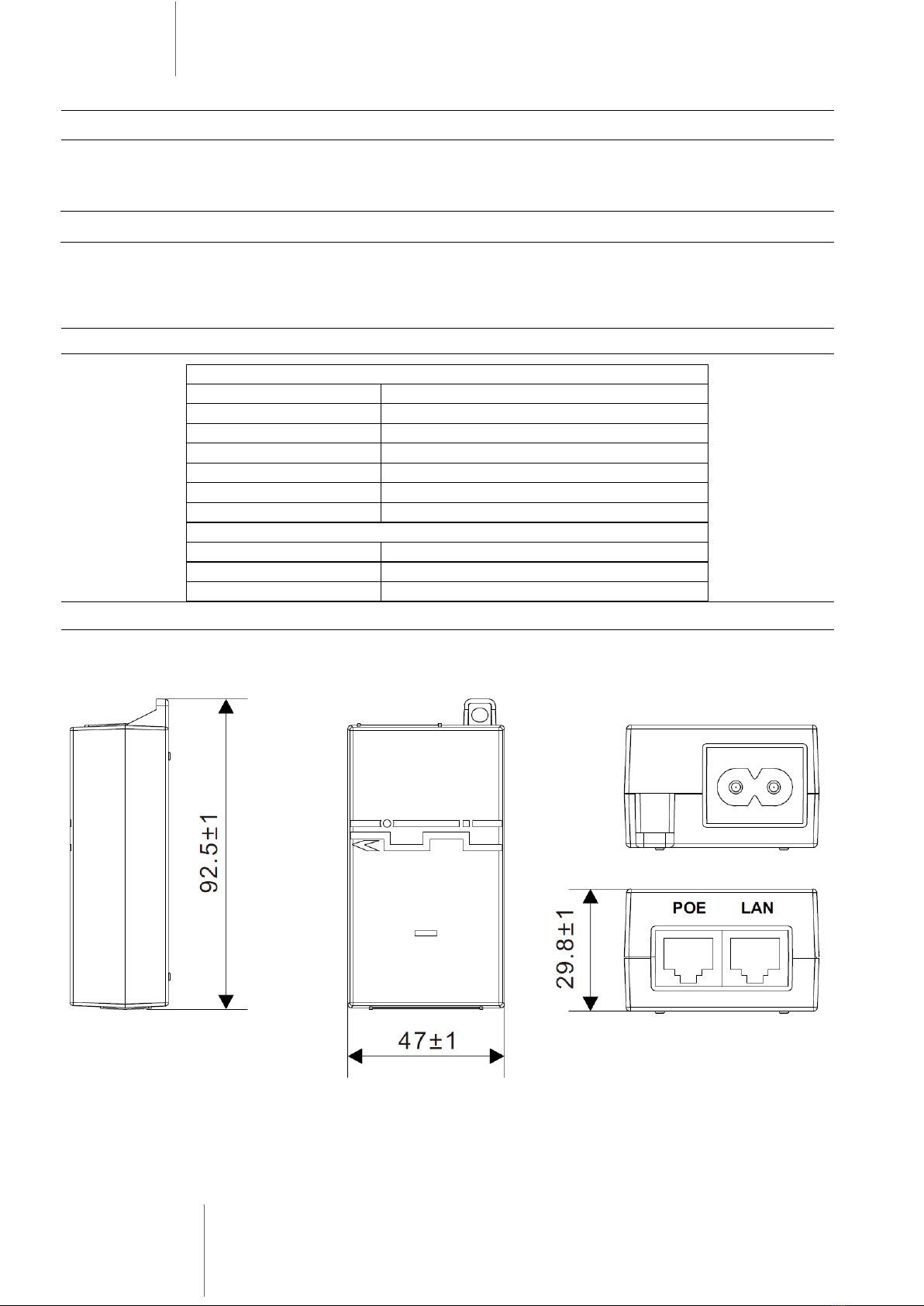

4. Wymiary

NVE-SV100 – Instrukcja instalacji. Installaon manual.
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone. 5

NVE-SV100 – Instrukcja instalacji. Installaon manual.
6AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE
FOLLOWING DIRECTIVES:
Direcve 2014/53/EU of the European Parliament and of the Council of 16 April 2014 on the
harmonisaon of the laws of the Member States relang to the making available on the
market of radio equipment and repealing Direcve 1999/5/EC Text with EEA relevance.
Direcve 2014/30/EU of the European Parliament and of the Council of 26 February 2014 on the
harmonisaon of the laws of the Member States relang to electromagnec compability (recast) Text with
EEA relevance.
Direcve 2014/35/EU of the European Parliament and of the Council of 26 February 2014 on the
harmonisaon of the laws of the Member States relang to the making available on the market of electrical
equipment designed for use within certain voltage limits Text with EEA relevance.
Direcve 2012/19/EU of the European Parliament and of the Council of 4 July 2012 on waste
electrical and electronic equipment (WEEE) Text with EEA relevance
Direcve 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the
restricon of the use of certain hazardous substances in electrical and electronic equipment
Text with EEA relevance
Informaon
The device, as a part of professional intercom system used for surveillance and control, is not designed for self
-installaon in households by individuals without technical knowledge.
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN PRODUCT IN USER’S MANUAL
AND OTHER DOCUMENTS DELIVERED WITH THE PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL
APPLICATION OF THE PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF EXCLUDING
THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN ACTION.
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU
ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER -SERVICEABLE PARTS INSIDE
THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL MAY OPEN THE UNIT INSTALLATION AND SERVICING
SHOULD ONLY BE DONE BY QUALIFIED SERVICE PERSONNEL AND SHOULD CONFORM TO ALL LOCAL
REGULATIONS
WARNING!
INFORMATION IN THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE. THE COMPANY
AAT SYSTEMY BEZPIECZEŃSTWA SP. Z O.O. RESERVES THE RIGHT TO EXPLANATE AND UPDATE THE
INFORMATION CONTAINED IN THIS DOCUMENT.
ENG

NVE-SV100 – Instrukcja instalacji. Installaon manual.
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone. 7
IMPORTANT SAFEGUARDS AND WARNINGS:
1. Prior to undertaking any acon please consult the following manual and read all the safety and
operang instrucons before starng the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual is
necessary;
3. All the safety precauons referred to in this manual should be strictly followed, as they have a direct
inuence on user’s safety and durability and reliability of the device;
4. All acons conducted by the servicemen and users must be accomplished in accordance with the user’s
manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of addional devices and components neither provided nor recommended by the producer is
forbidden;
7. Mounng the device on unstable surface or using not recommended mounts is forbidden.
8. Improperly mounted device may cause a fatal accident or may be seriously damaged itself. Device must
be mounted by qualied personnel with proper authorizaon, in accordance with this user’s manual;
9. Device should be supplied only from a power sources whose parameters are in accordance with those
specied by the producer in the device’s technical datasheet. Therefore, it is forbidden to supply the
device from a power sources with unknown parameters, unstable or not meeng producer’s
requirements;
10. Signal and power cables should be placed in a way excluding the possibility of damaging them by
accident. Special aenon must be paid to cables geng from the device and connecng the power
supply;
11. Electric installaon supplying the device should be designed to meet the specicaons given by the
producer in such a way that overloading is impossible;
12. User cannot repair or upgrade the equipment himself. All maintenance acons and repairs should be
conducted only by qualied service personnel;
Unplug the device from the power source immediately and contact the proper maintenance
department when the following occurs:
• Damages to the power cord or to the plug itself;
• Liquids geng inside the device or exposure to strong mechanical shock;
• Device behaves in a way not described in the manual and all adjustments approved by the
• manufacturer and possible to apply by user himself, seem not to have any eect;
• Device is damaged;
• Atypical behaviour of the device components may be seen (heard).
14. In necessity of repairs aenon to using only original replacement parts (with their parameters in
accordance with those specied by the producer) should be paid. Non-licensed service and non-genuine
replacement parts may cause re or electrocuon;
15. Aer maintenance acvies tests should be run to ensure proper operaon of all the funconal
components of the device.

NVE-SV100 – Instrukcja instalacji. Installaon manual.
8AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
1. Package contest
2. General characterisc
3. Technical data
• Poe power adapter 24V
• Power cord
• Short manual
PoE 24 VDC / 0.5 A / 12 W power supply, designed to work with the Novus NVE-EPV101KPWIFI video intercom
entrance panel. Universal input AC voltage range.
General
Device type Adapter zasilania PoE
Input voltage 100-240 VAC/0.6 A/50-60 Hz
Output voltage 24 VDC
Polarity + pins 4/5 - pins 7/8
Output current 0.5 A
Output power 12 W
Output voltage regulaon No
Installaon parameters
Dimensions (mm) 47 mm x 92,5 mm x 29,8 mm
Housing material Plasc
Working temperature 0°C ~ 40°C
4. Dimensions

NVE-SV100 – Instrukcja instalacji. Installaon manual.
AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone. 9
NOTATKI (NOTES)

NVE-SV100 – Instrukcja instalacji. Installaon manual.
10 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
Wszelkie prawa zastrzeżone.
NIP: 9512500868, REGON: 385953687, BDO: 000433136
Wpisana do rejestru przedsiębiorców prowadzonego przez Sąd Rejonowy dla m.st. Warszawy w Warszawie,
XIII Wydział Gospodarczy Krajowego Rejestru Sądowego pod numerem KRS 0000838329,
kapitał zakładowy wpłacony w całości w wysokości: 17 005 000 PLN
