1. Introducción al producto
Aplicación: Apropiado para puertas en madera, metal o marcos de puerta para abrir en una dirección. Requiere el gancho para usarlo
con puerta de vidrio.
Velocidad, tiempo de apertura, ángulo de apertura y fuerza de cierre ajustable.
Ancho de la puerta: 700mm - 1400mm
Peso de la puerta: <350kg
Ángulo de apertura: 45°-99° (Ajustable)
Instalación: Puede abrir hacia afuera o hacia adentro (barra de tracción o de empuje)
Voltaje de entrada: AC 220V
Voltaje de salida: 24V
Dispositivo de apertura: Botón inalámbrico / control remoto
Prueba de funcionamiento para 1 millón de ciclos.
Características
1. Interruptor de modo de funcionamiento (automático, manual y abierto)
2. Diseño con eje tipo estrella. Conexión estable para el brazo batiente y el mecanismo.
3. Tres extensiones disponibles, apropiados para diferentes instalaciones.
4. Diseño de resorte incorporado para ajustar la fuerza de cierre.
• En caso de falta de corriente, la puerta cierra automáticamente. Se puede usar en sistemas contra incendio.
• La tarjeta controladora con indicadores LED y display digital permiten ajustar múltiples parámetros y muestran advertencias y errores.
• El microprocesador da posición precisa y control de velocidad.
• Cuenta con modo de bajo consumo de energía. Puede ser una solución para accesos de personas con discapacidades.

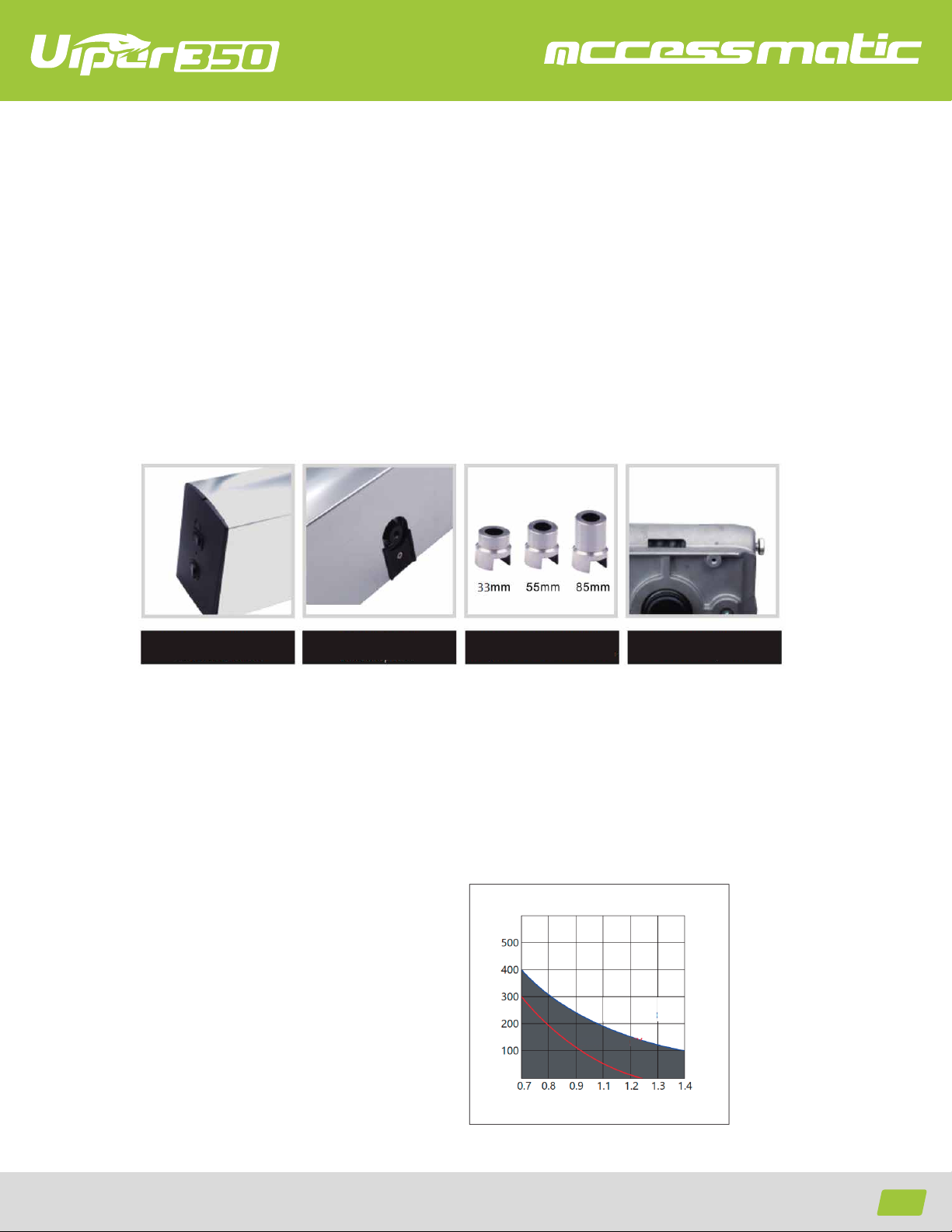

2. Especicaciones técnicas
Voltaje de entrada: AC 220V
Potencia: 87W (Nominal) / 13W(Stand by)
Torque máximo: 50 Nm
Angulo e apertura: 45° - 99°
Tamaño: 518 x 81 x 115 mm (LxAxA)
Voltaje de salida: 24V DC
Tiempo de retraso: 0 – 30s
Velocidad de apertura: 3 – 9 s
Velocidad de cierre: 3 – 9 s
Nivel de ruido: <18dB (1M)
Peso máximo: 350kg
1 2 3 4
Peso de la puerta (kg)
Ancho de la puerta (mm)
Modo energía 100%
Modo de ahorro de energía
1

Opening your life

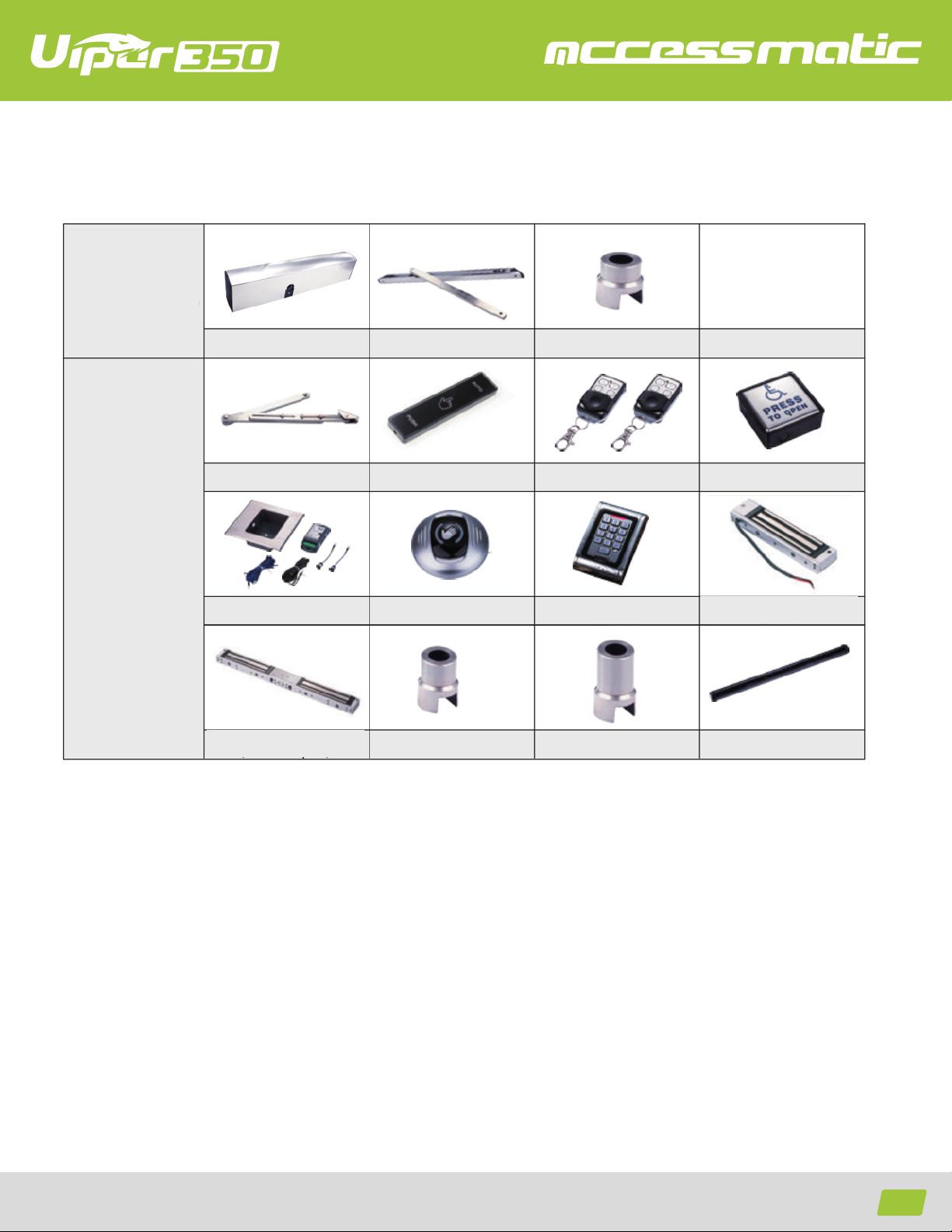

3. Accesorios estándar y opcionales
Accesorios estándar:
Mecanismo
Barra de empuje (push9
Sensor de pedal Botón sin contacto Control de acceso
a prueba de agua Electro cerradura sencilla
Electro cerradura doble Extensión (55mm) Extensión (85mm) Escáner superior
Botón inalámbrico Controles remotos Boton para discapacitados
Barra de tracción (pull) Extensión (33mm)
Opcionales
2

Opening your life
4. Introducción al producto
1. Cubierta lateral
6.Botón de ajuste de
parámetros
11. Terminal de cableado
2. Borneras de conexión
7. Tarjeta controladora
12. Display digital
3. Fusible
8. Interruptor rota�vo para
los brazos de tracción/empuje
13. Resorte
4. Tornillo de ajuste de
fuerza del resorte
9. Interruptor de modo
14. Eje de salida del motor
5. Agujero de
perspec�va
10 Interruptor de potencia
15 Indicador de potencia
3

Opening your life
Modo de apertura sostenida: La puerta permanecerá abierta después de seleccionar esta posición.
Modo manual: El sistema no moverá la puerta después de seleccionar esta posición, y la puerta podrá ser movida manualmen-
te (la puerta se cerrará automáticamente).
Modo automático: La puerta se abrirá con una señal externa después de seleccionar esta posición.
La fuerza del resorte varía según el ancho de la puerta, por lo que la fuerza debe ser ajustado. El ajuste especico puede variar
de acuerdo a los diferentes anchos. Durante el ajuste, la presión del viento debe ser considerada (la puerta debe cerrarse
automáticamente cuando no haya corriente de alimentación). Los parámetros de fábrica están con la fuerza mínima, que es
apropiado para puertas entre 750mm y 900mm.
Ajuste el resorte en sentido horario para aumentar la fuerza del resorte.
Un ajuste inadecuado en el resorte puede generar fallas.

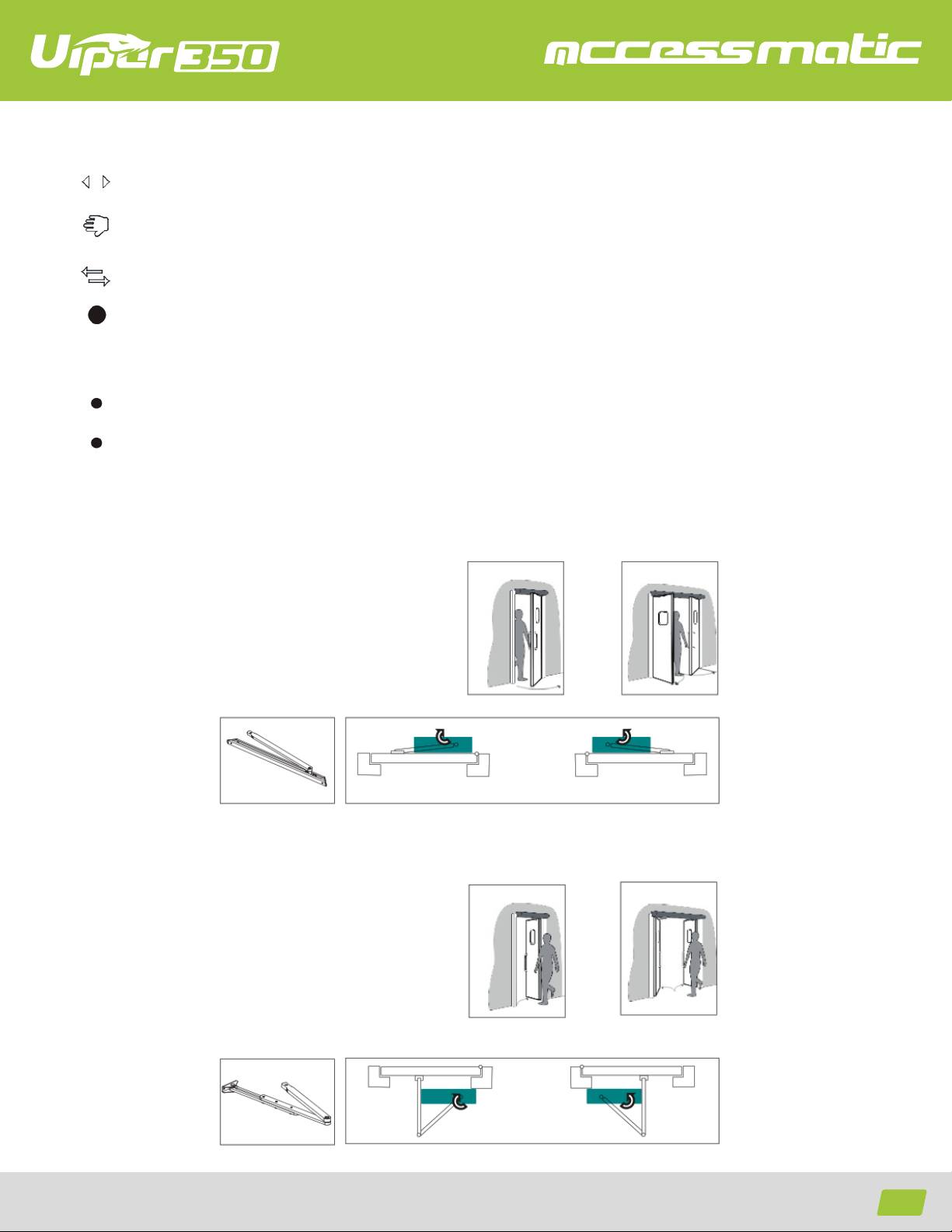

5. Brazo de tracción o empuje (opcional)
Brazo de empuje
Brazo de tracción
4

Opening your life

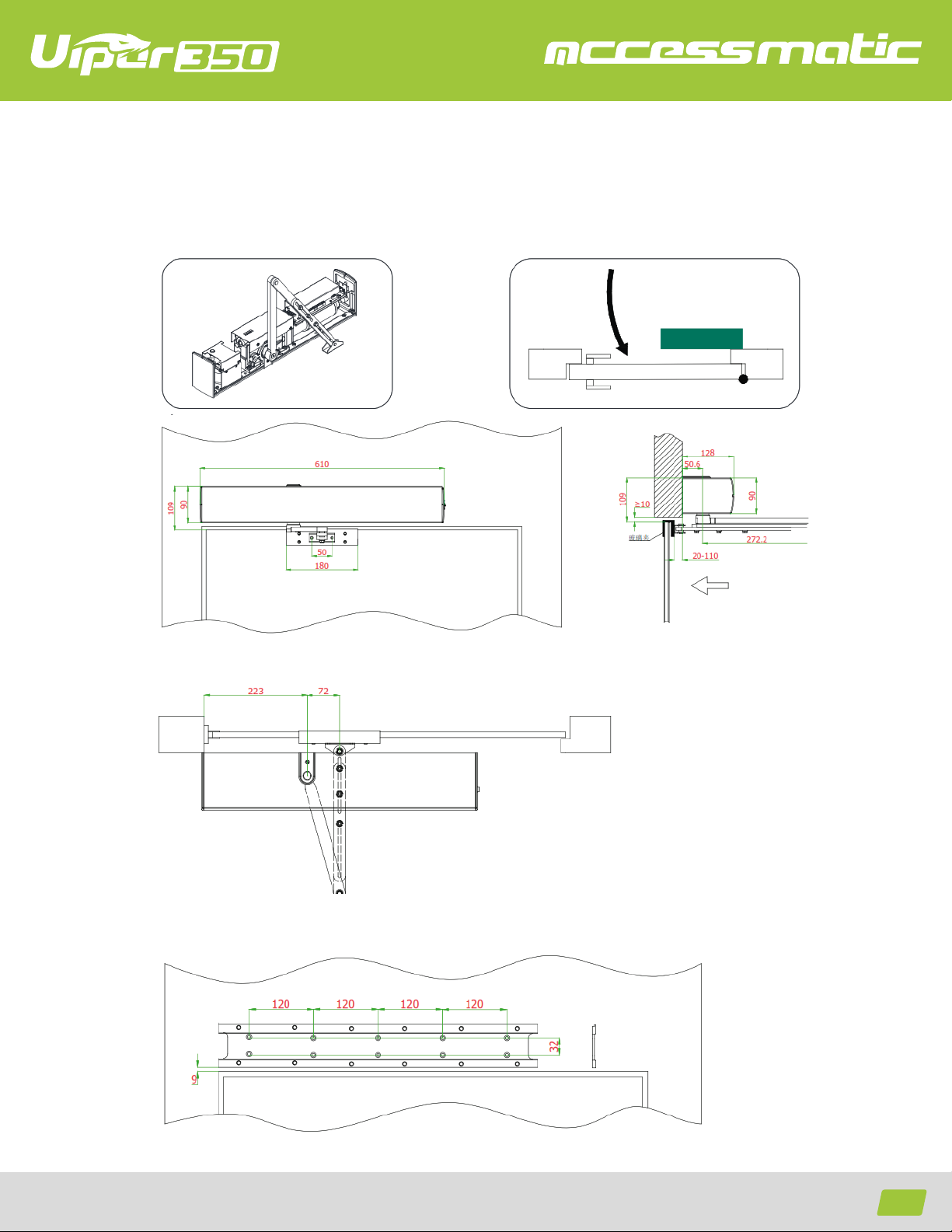

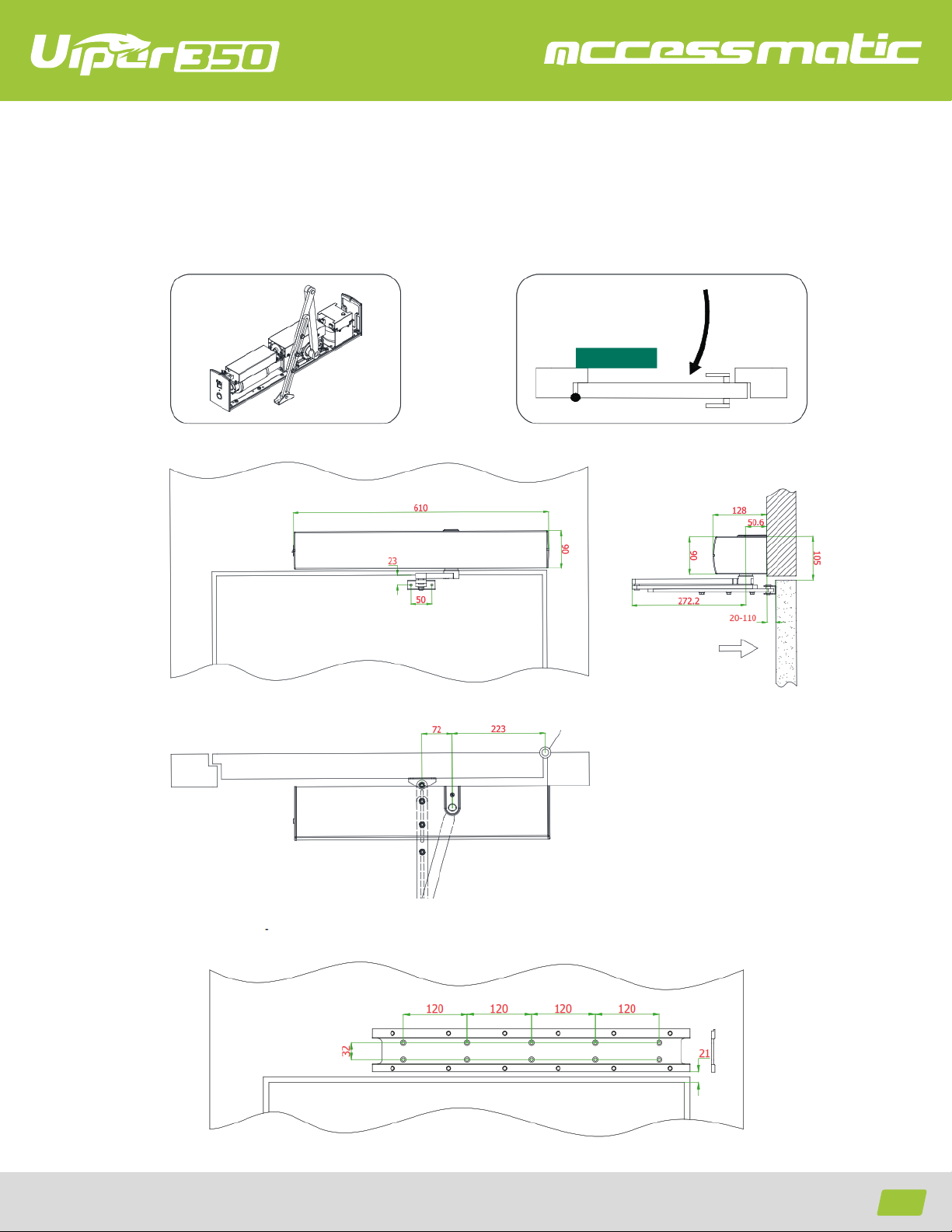

6. Tamaño del producto (brazo de tracción)
Hoja en la izquierda
Dirección de apertura
Eje de la puerta
Instalación del soporte inferior
5

Opening your life

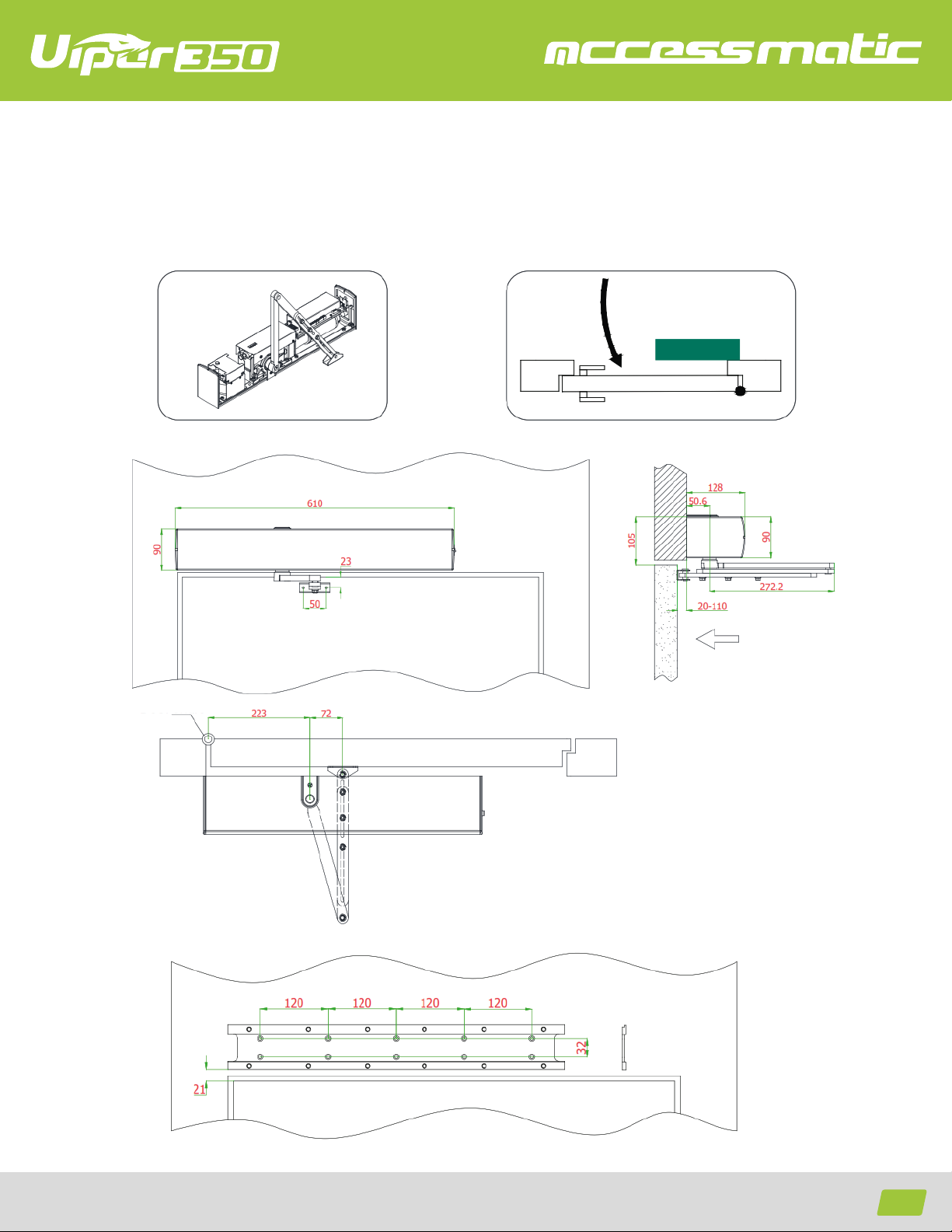

6. Tamaño del producto (brazo de tracción)
Dirección de apertura
Eje de la puerta
Instalación del soporte inferior
Hoja en la izquierda
6

Opening your life
Introducción al producto
Nota: Si la instalación de la puerta está en el lado derecho, la cubierta lateral, el transformador y el motor se deben cambiar de posición
para posición reversa.
Hoja en la izquierda
Hoja en la derecha

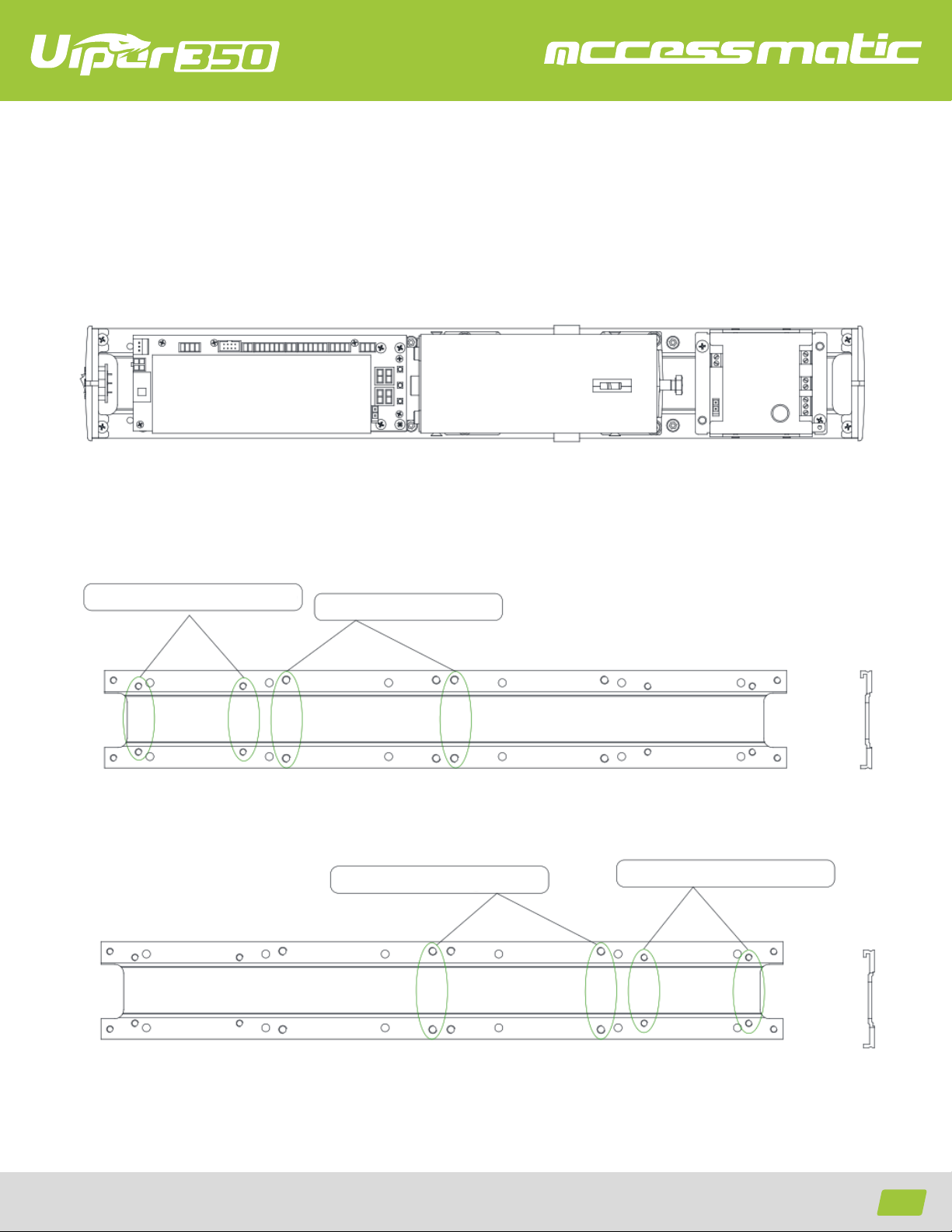

Agujeros para montaje del transformador Agujeros para montaje del motor
Agujeros para montaje del motor Agujeros para montaje del transformador
7

Opening your life
Dirección de apertura
Eje de la puerta
Instalación del soporte inferior
Hoja en la derecha

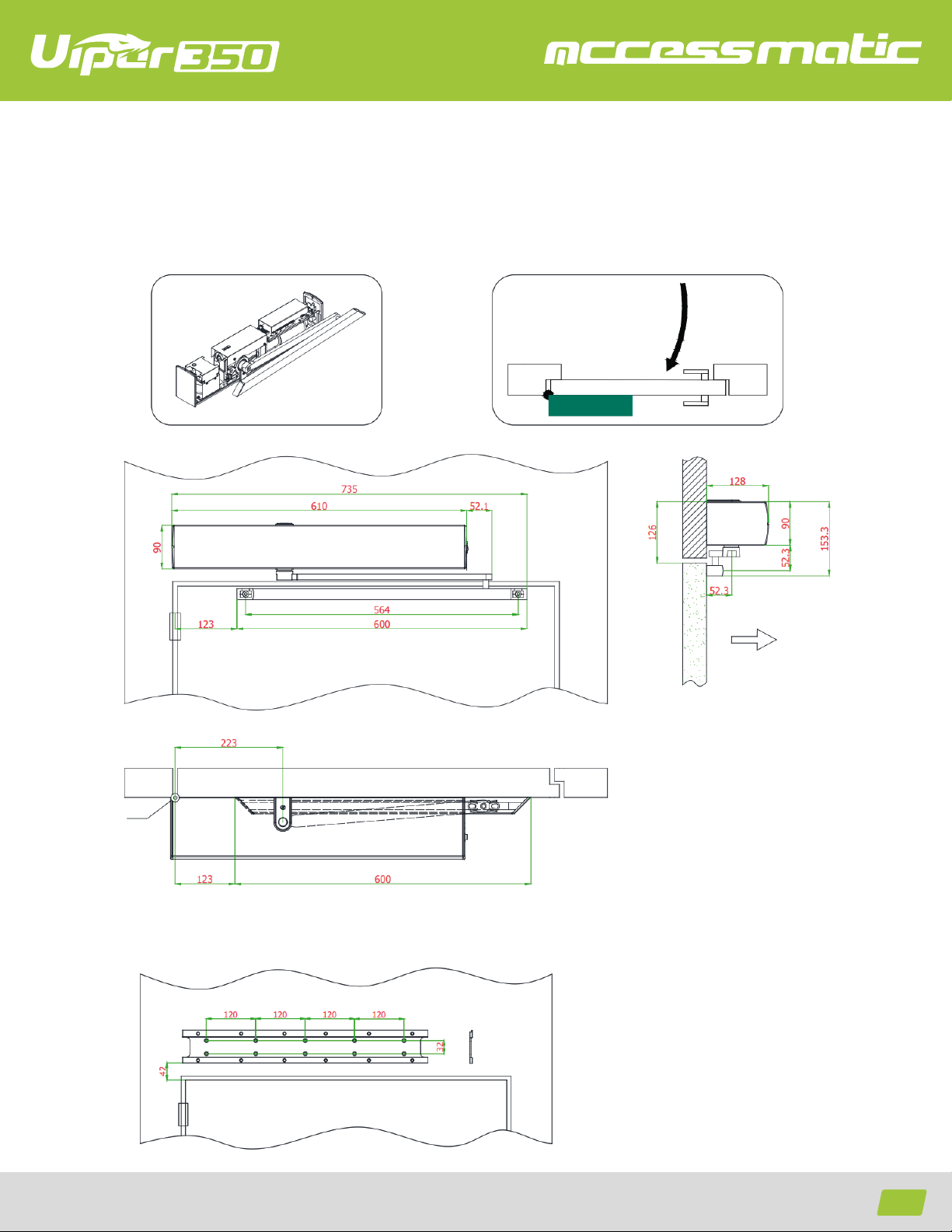

6. Tamaño del producto (brazo de tracción)
8

Opening your life
6. Tamaño del producto (brazo de tracción)
Dirección de apertura
Eje de la puerta
Instalación del soporte inferior
Hoja en la derecha
9

Opening your life
6. Tamaño del producto (brazo de tracción)
Dirección de apertura
Instalación del soporte inferior
Hoja en la derecha
10

Opening your life
7. Ajuste
Procedimiento del ajuste
1. Quite cualquier obstáculo en la trayectoria de la puerta
2. Abra la puerta a 90°. Asegúrese que la puerta se mueva suavemente y sin obstrucciones.
3. Asegúrese de que la puerta se pueda cerrar suavemente desde la posición de completamente abierto.
4. Asegúrese que la corriente que llegue al equipo cumpla con los requerimientos.
5. Asegúrese de que el brazo deslizante pueda desplazarse suavemente y sin obstrucciones.
Función de aprendizaje
1. Encienda el interruptor de alimentación.
2. El sistema automáticamente completara la vericación del hardware después de encender el equipo.
3. En el display aparecerá Fn00 a F99 para iniciar los parámetros.
4. Pruebe las conexiones maestro-esclavo (cuando tenga apertura doble).
5. Verique la dirección del motor y la señal del encoder.
6. Mueva la puerta suavemente hasta que esté completamente cerrada.
7. El sistema entrará en estado de funcionamiento después de mostrar CXX.
Atención.
1. No permita que haya obstáculos durante el proceso de ajuste.
2. Apague el motor si la puerta se descontrola.
3. Cuando use el brazo de tracción (pull), ajuste el interruptor en modo de tracción. Cuando use el brazo de empuje (push), ajuste el
interruptor en modo de empuje.
11

Opening your life
8. Programación
Ajuste de parámetros.
Parámetros básicos: En la tarjeta de control encontrará la pantalla o display de parámetros para poder
ajustar los parámetros de operación, y en donde podrá visualizar los códigos de errores.

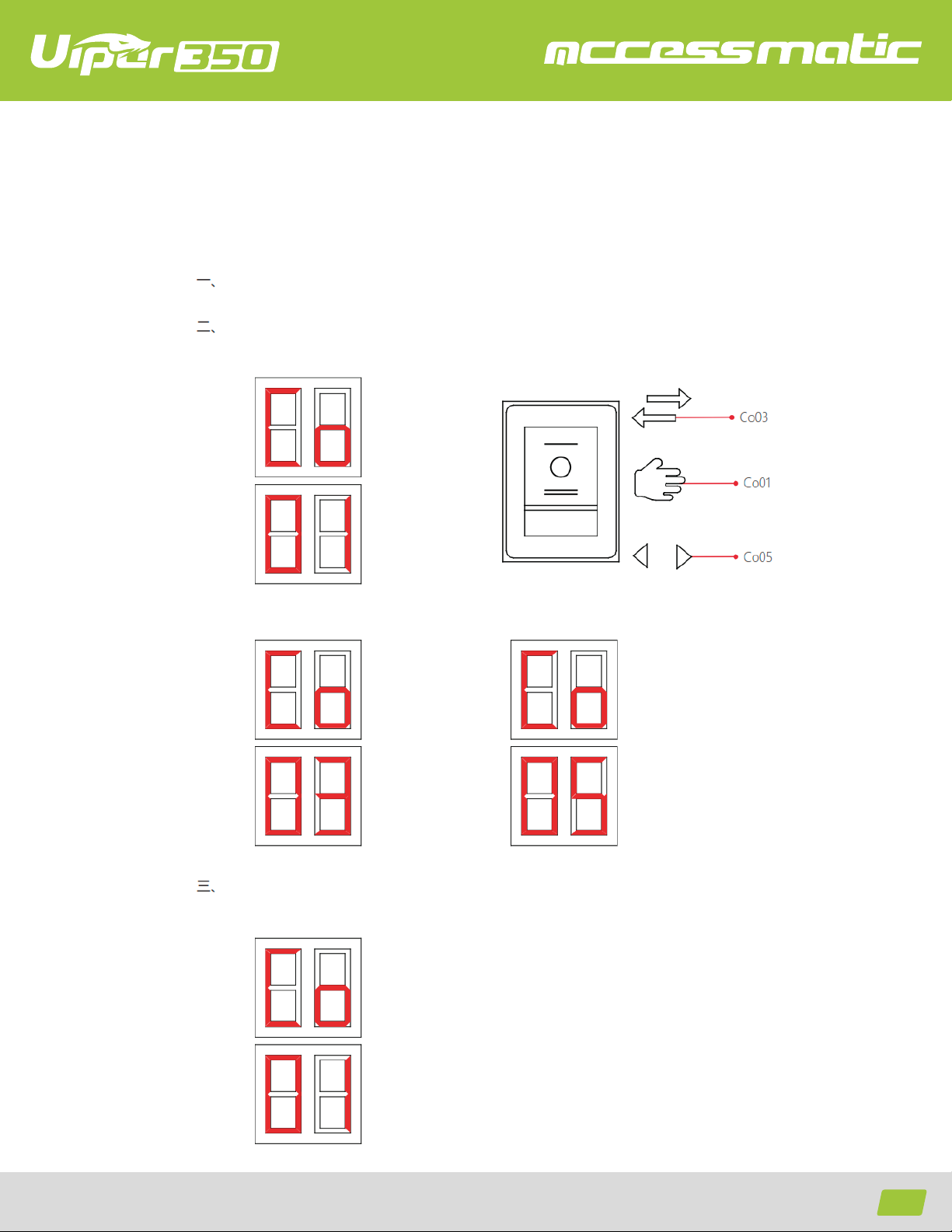

Modo selección
1. Oprima el interruptor de modo
para seleccionar el modo manual.
2. Oprima el interruptor de modo para
seleccionar el modo automático.
Ajuste de parámetros
1. Ajuste de parámetros en modo manual
3. Oprima el interruptor de modo para
seleccionar el modo de siempre abierto.
12

Opening your life
8. Programación
Ajuste de parámetros.
2. Mantenga oprimido el botón de parametrización (set) durante 3 segundo
3. Ingrese a programar después que en la pantalla aparezca el código“Pn00”
4. Oprima los botones“+”y “-“ para seleccionar el programa (valores entre 00 y 31)
5. Oprima el botón de parametrización (set) para modicar el valor deseado (la
interfaz muestra el valor anterior cuando entre a ajustar el valor).
6. Oprima los botones“+”y “-“ para ajustar los valores (los valores máximos y
mínimos estarán limitados por el software).
7. Oprima el botón de parametrización (set) para conrmar y guardar el valor a
ingresar. El sistema regresará a la selección del programa.
8. Puede continuar seleccionando otros parámetros y establecer los valores
deseados de acuerdo a las secciones 3,4,5 y 6.
9. Salga de la programación.
13

Opening your life

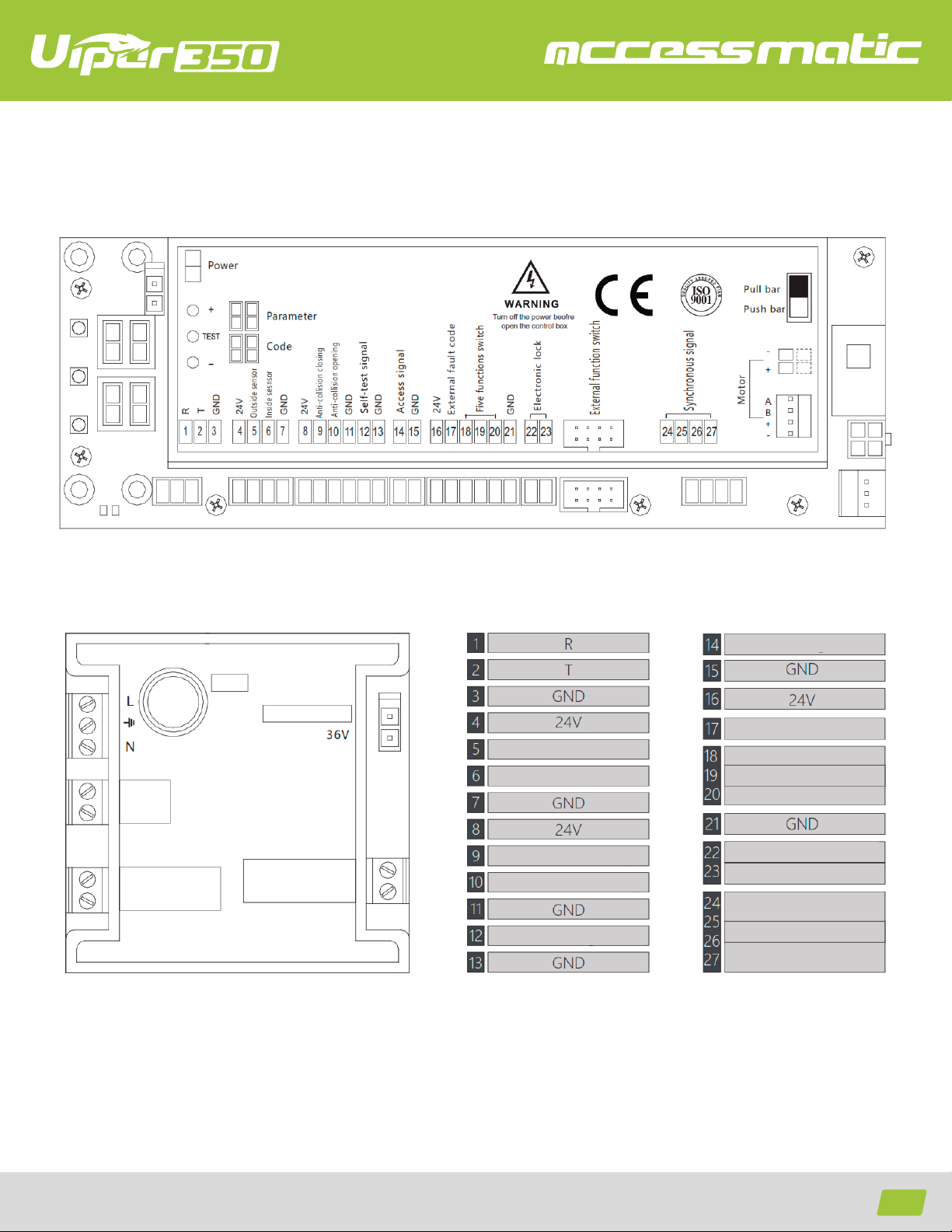

9. Descripción de los puertos de conexión
Fusible
Salida de potencia
Terminal de entrada
del transformador
Interruptor
de alimentación
Terminal de salida
del transformador
Sensor externo
Señal de acceso
Código de señal externa
Código de señal externa
Cierre anticolisión
Apertura anticolisión Electro bloqueo -
Electro bloqueo +
Señal de autocomprobación Señal sincrónica
Sensor interno
14

Opening your life

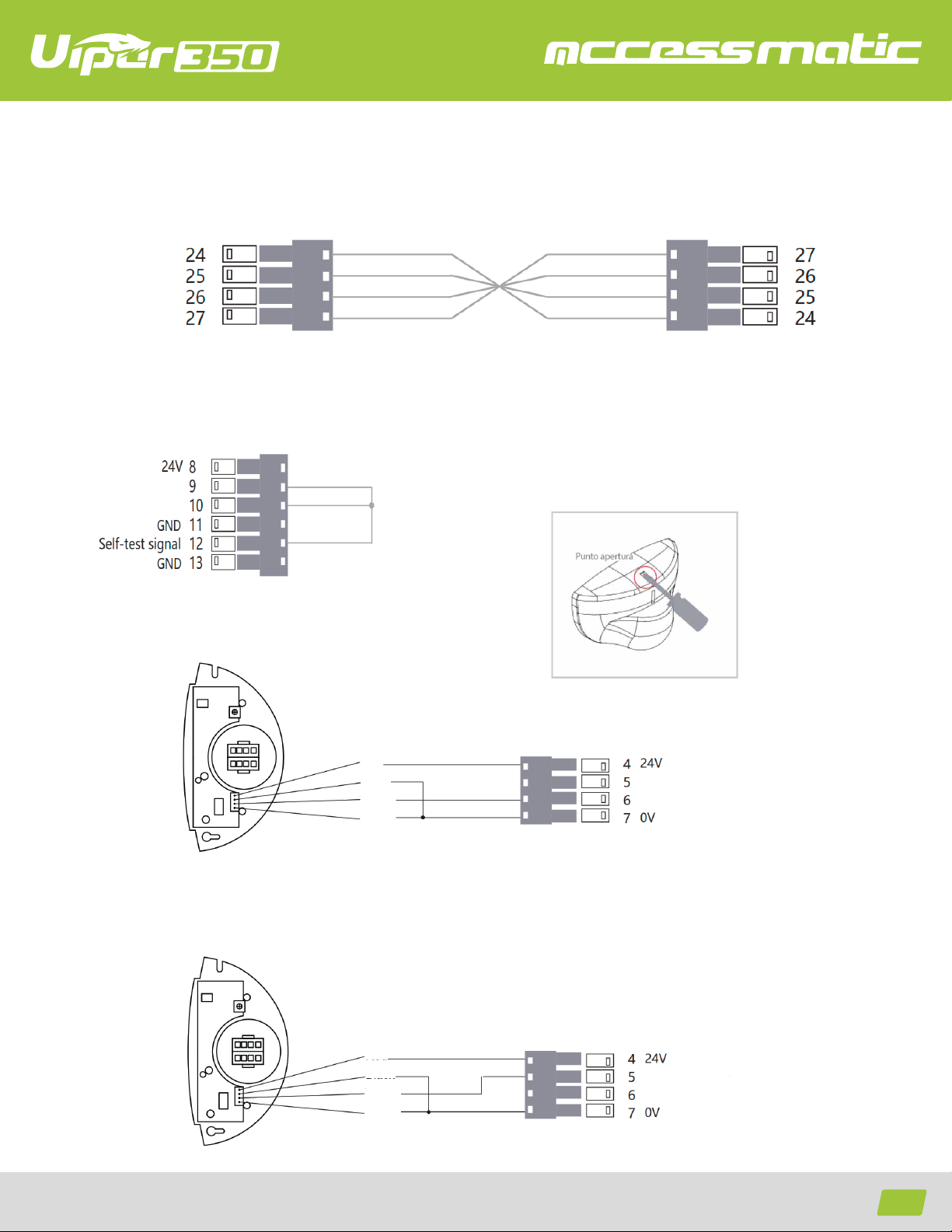

Cableado
Sincrónico
Terminales de conexión para realizar el puente
Señal
sincrónica
PUERTA A PUERTA B
Señal
sincrónica
Cierre anti colisión
Apertura anti colisión
Sensor externo
Rojo
Negro
Amarillo
Verde
Rojo
Negro
Amarillo
Verde
Sensor externo
Sensor interno
Sensor interno
Sensor externo
Sensor interno
15

Opening your life

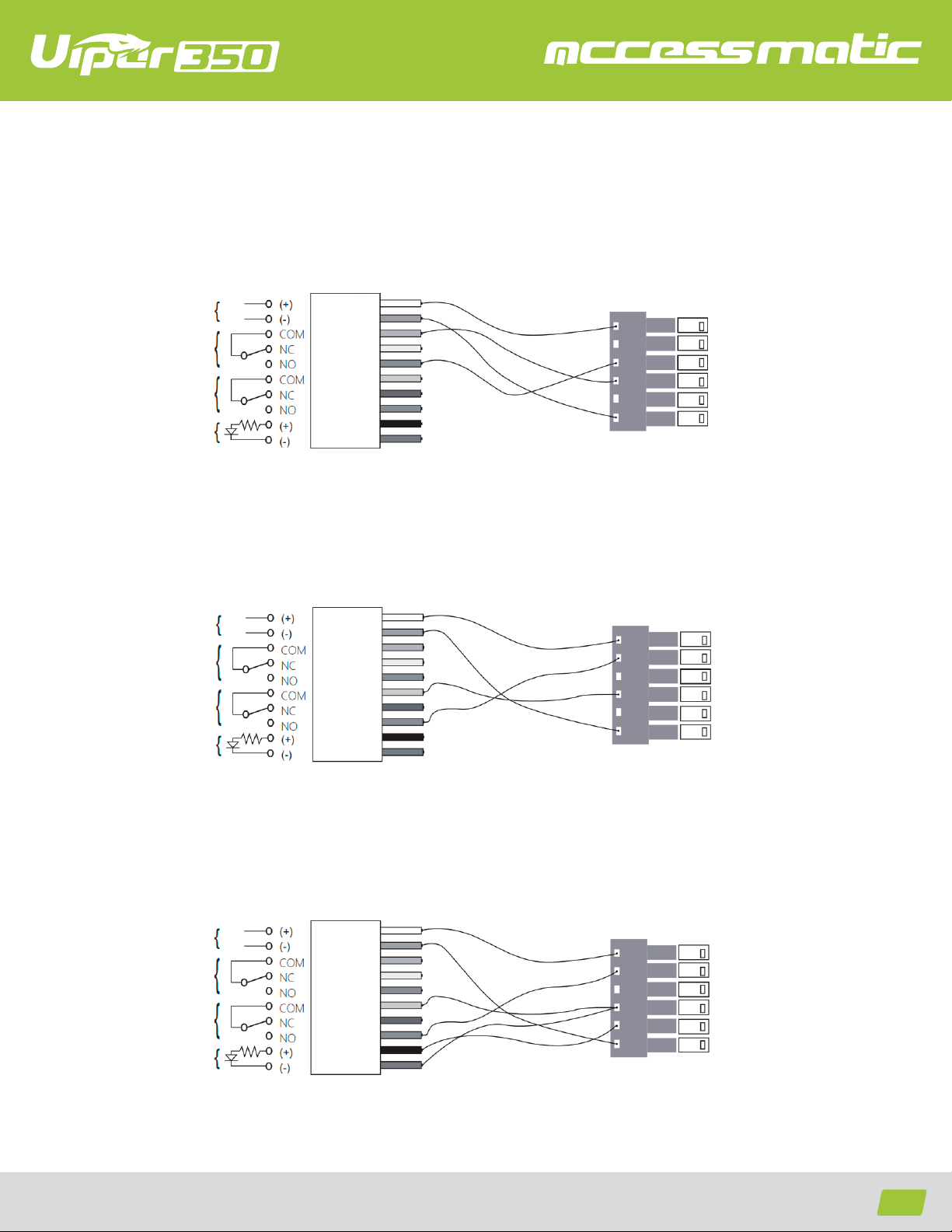

Escáner superior de seguridad anti colisión
Apertura anticolisión
Cierre anticolisión
Cortina fotoeléctrica de seguridad autocontrolable que cierra la conexión anticolisión
Potencia
12 ~ 24VAC / DC
Salida segura / prueba 2
Relé C
Inversión de pulso (lado cerrado)
Salida segura / prueba 1
Relé C
Detener el pulso (lado abierto)
Prueba de salida
Acoplador óptico /
Voltaje: 10 ~ 30VDC
8. 24V
9. Cierre anticolisión
10. Apertura anticolisión
11. GND
12. Señal de autocomprobación
13. GND
1. blanco
2. marrón
3. verde
4. amarillo
5. gris
6. rosa
7. azul
8 rojo
9. negro
10. púrpura
1. blanco
2. marrón
3. verde
4. amarillo
5. gris
6. rosa
7. azul
8 rojo
9. negro
10. púrpura
Potencia
12 ~ 24VAC / DC
Salida segura / prueba 2
Relé C
Inversión de pulso (lado cerrado)
Salida segura / prueba 1
Relé C
Detener el pulso (lado abierto)
Prueba de salida
Acoplador óptico /
Voltaje: 10 ~ 30VDC
8. 24V
9. Cierre anticolisión
10. Apertura anticolisión
11. GND
12. Señal de autocomprobación
13. GND
1. blanco
2. marrón
3. verde
4. amarillo
5. gris
6. rosa
7. azul
8 rojo
9. negro
10. púrpura
Potencia
12 ~ 24VAC / DC
Salida segura / prueba 2
Relé C
Inversión de pulso (lado cerrado)
Salida segura / prueba 1
Relé C
Detener el pulso (lado abierto)
Prueba de salida
Acoplador óptico /
Voltaje: 10 ~ 30VDC
8. 24V
9. Cierre anticolisión
10. Apertura anticolisión
11. GND
12. Señal de autocomprobación
13. GND
16

Opening your life
Conexión

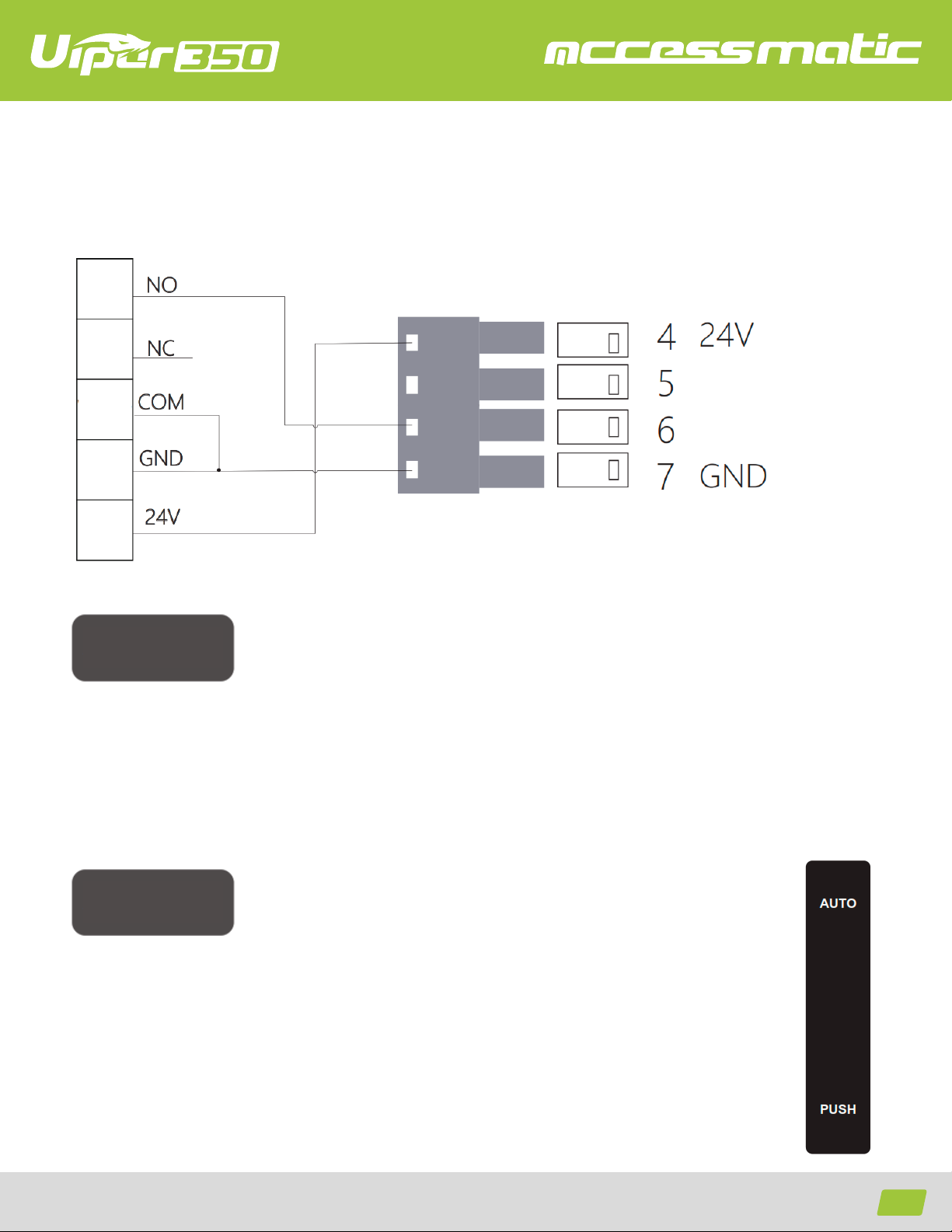

Conexión de electro cerradura
Conexión de electro cerradura y cerradura magnética
(Atención: Bloquee la corriente Max800mA, solicite trabajo con acceso de alimentación de 3A 、5A)
Nota: recomendar el uso de acceso de energía cumple con la solicitud de datos técnicos
Conexión del sensor de pie
Cerradura
magnética Cerradura
Electromagnética
Rojo +
Negro -
Rojo +
Negro -
Contacto de emisiones esclavo
Sensor extreno
Sensor interno
Esclavo Recibir contacto
Distancia cercana
Doble haz
Distancia lejana
Haz único
Terminal controlador maestro
Entrada de alimentación
Puntos comunes
Sin contrato
Contacto de emisiones maestro
Contacto de recepción maestro
Terminal de 8 pines
Terminal de 4 pines
17

Opening your life
10. Conexión del pulsador
Conexión del receptor
Verde
Blanco
Amarillo
Negro
Rojo
Sensor extreno
Sensor interno
Añadir control
remoto
Borrar control
remoto
1. Mantenga oprimido el botón de aprendizaje (learn) en la receptora. Suelte cuando el indicador LED se ponga rojo, después oprima
cualquier botón del control remoto. Cuando el control haya sido agregado exitosamente el LED parpadeará y sonará un zumbido.
2. Mantenga oprimido el botón push y no suelte. Al mismo tiempo mantenga oprimido el botón de aprendizaje (learn) en la receptora.
Suelte el botón de aprendizaje (learn) hasta que el LED se ponga rojo. Cuando el control haya sido agregado exitosamente el LED
parpadeará y sonará un zumbido.
Borrar un control remoto: Mantenga oprimido el botón de aprendizaje (learn) durante 5 segundos. La memoria
de los controles remotos será borrada después de que el LED parpadeé 3 veces (Nota: Asegúrese de mantener
oprimido el botón de aprendizaje al momento de borrar) .
Para agregar un botón inalámbrico siga los mismos pasos indicados para un control remoto.
18
