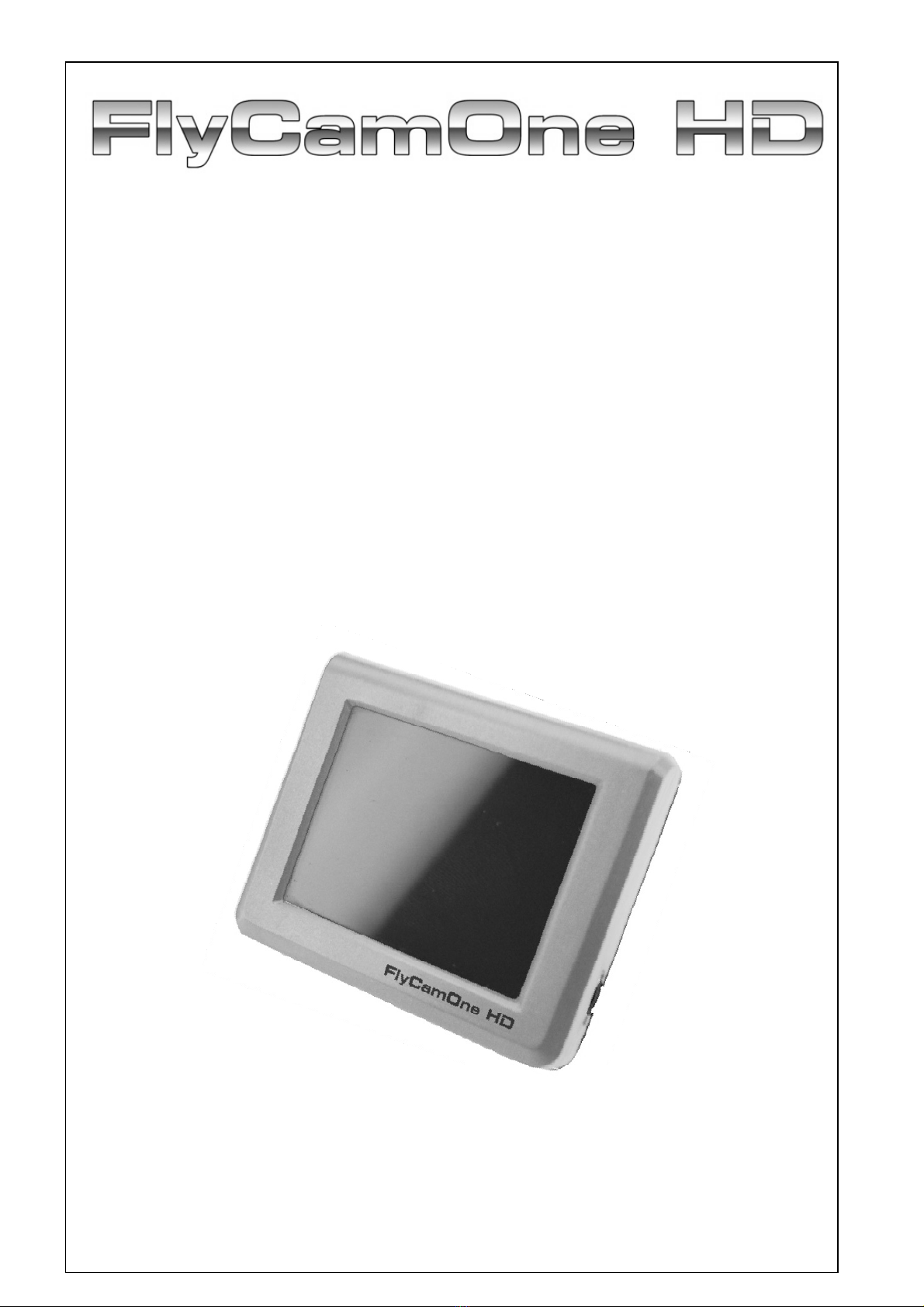

ACME FlyCamOne HD Series User manual

63,5mm / 2,5 Zoll hochauflösender Bildschirm
High Resolution Screen
Ecran haute définition
Pantalla alta definición
Kompatibel mit / Compatible to / Compatible avec / Compatible con
FlyCamOne HD 720p
FlyCamOne HD 1080p
CarCamOne high definition
Anleitung
Manual
Manuel
Manual
Vers. 1.01
"FlyCamOne", “CarCamOne” and the “FlyCamOne” Logo are registered trademarks of ACME the game company, Deutschland
© copyright 2010 by ACME the game company GmbH

2
Lieferumfang / Content / Contenu / Contenido
Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen
Please make sure set is complete before starting
Assurez-vous que le kit soit complet avant utilisation
Asegúrese que el paquete contiene el todo antes de empezar
FlyCamOne HD Bildschirm / Screen / Ecran / Pantalla
Neopren Armband
Neoprene Wrist Belt
Support ceinture
Soporte cinturón
Universalhalter
Universal Mount
Fixation universelle
Fijación universal
10-Pin Kabel
10-Pin Cable
Câble 10 Pin
Cable 10 pin
4 Schaumstifte
4 Foampins
4 Pieds
4 Pies
Beachten Sie: Der Bildschirm verfügt nicht über einen eigenen Akku und
reduziert so die Laufzeit der Kamera.
Please note: The Screen has not an own battery why usage will decrease the
operating time of the camera.
Remarque: L’écran ne possède pas d’alimentation intégrée et puise directement
sur la batterie de la caméra. De ce fait son autonomie peut-être réduite.
Noticia: La pantalla no viene con su propia batería. Utiliza la de la cámara. Por
eso puede afectar la autonomía.

3
Handhabung / Handling / Fonctionnement /
Funcionamiento
Auf der linken Seite des Bildschirms befindet sich der
10-Pin-Port für den Signaleingang, an der Unterseite
ist die 3,5mm Buchse des Audio-Ausgangs für den
Anschluss eines Kopfhörers vorhanden.
Find the Signal-In 10-Pin port at the left, the 3,5mm
Audio Jack to connect earphones at the bottom side of
the screen.
Vous trouverez sur la gauche de l’écran un port 10
broches qui permet de recevoir le signal et un port
audio 3.5mm qui vous permet de connecter des
écouteurs.
Usted va a encontrar sobre la fachada de izquierda de
la pantalla un enchufe con 10 conexiones y sobre la
fachada alta una salida Audio para poder obtener el
sonido.
Auf der rechten Seite ist das Rändelrad für die
Lautstärkeregelung zu bedienen.
Auf der Rückseite befindet sich neben der
Fixieraufnahme der Lautsprecher.
The volume wheel is located at the right, the
loudspeaker and fixing at the back side.
La molette de réglage du volume est située sur la
droite de l’écran. Le haut parleur et le clips de fixation
sont situés sur la face arrière.
El botón para arreglar el volumen del sonido se
encuentra a la derecha de la pantalla. El parlante y el
clips se fijación se encentran sobre la fachada de
detrás.
Verbinden mit der Kamera / Connecting with Camera
Connexion avec la caméra / Conectar con la cámara
Verbinden Sie den Bildschirm und die Kamera mit dem
enthaltenen 10-Pin-Kabel
Connect the Screen and Camera with the enclosed 10-
Pin Cable.
La connexion de l’écran avec la caméra se fait via le
port 10 broches.
La conexión de la pantalla con la cámara se hace
mediante el porte 10 pin.
Mit dem optionalen Y-Kabel ist es möglich z.B.:
zeitgleich das CarcamOne-Kabel anzuschließen.
The optional Y-Cable allows simultaneous use of Screen and the CarCamOne-Cable
Le cordon Y permet d’utiliser simultanément la caméra, l’écran et le câble CarCamOne.
El cordón Y permite utilizar al mismo tiempo la cámara, la pantalla y el cable
CarCamOne.

4
Fixierung des Bildschirms im Fahrzeug
How to mount the screen into a car
Comment installer l’écran dans votre véhicule
Como instalar la pantalla en su coche

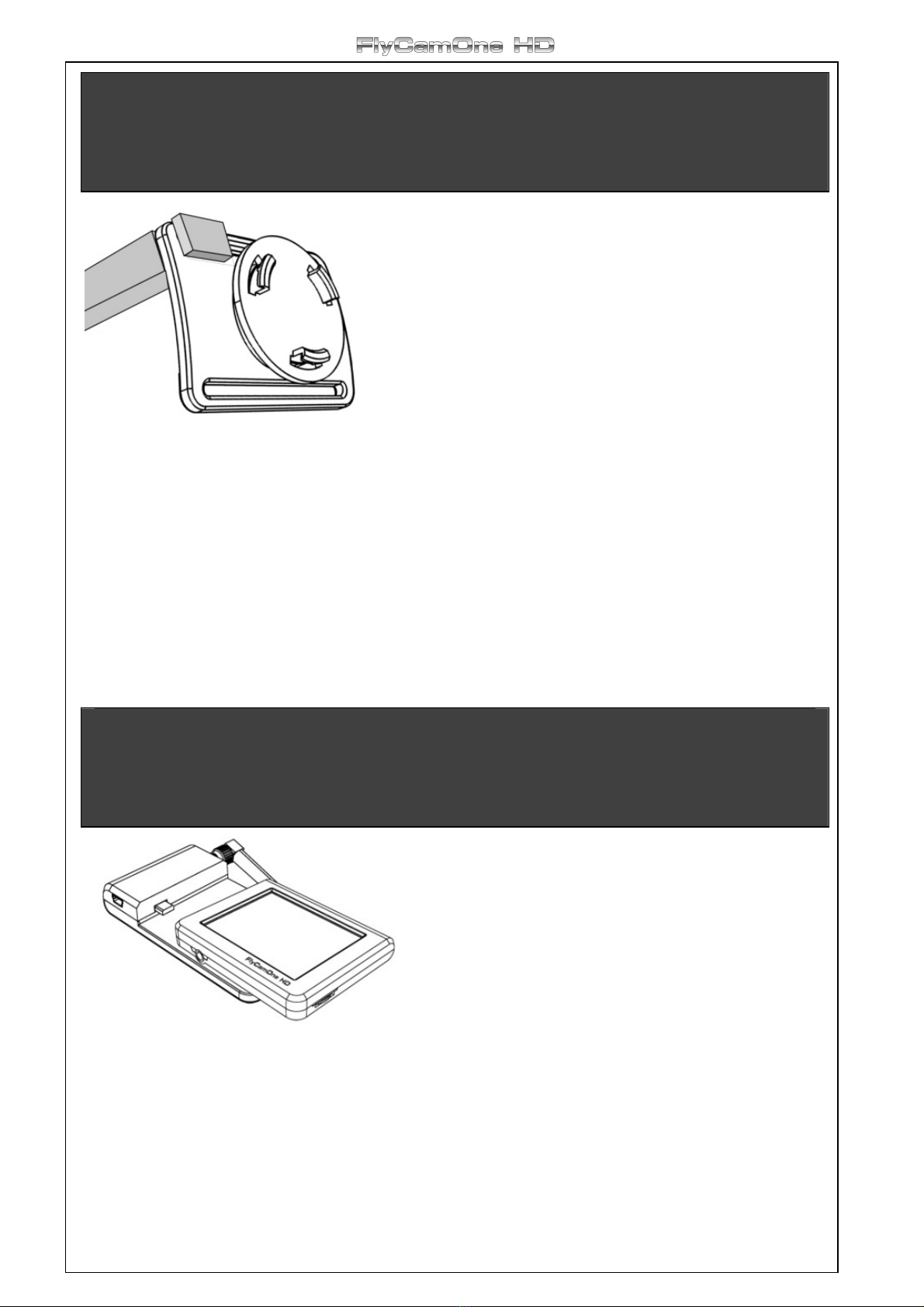

Stecken Sie zunächst die Schaumstifte wie abgebildet
in die Schlitze der Universalhalterung. Jeweils einen in
jede der vier Ecken. Pressen Sie dazu den Schaum
zusammen!
Sind die 4 Stifte eingesteckt können Sie die Halterung
nun in die Lüftungsschlitze Ihres Fahrzeugs
einschieben. Drücken Sie auch hier gegebenenfalls den
Schaum zusammen.
First slide the foam sticks into the slots of the universal
mount as shown - one into each corner - compress the sticks before!
Now you can put the mount into the slots of the car's air condition. Compress them here as
well if necessary.
Dans un premier temps positionner les pieds en mousse comme illustré ci dessus, à chaque
coin de la fixation universelle. Si besoin vous devrez les compresser ! A présent il ne vous
reste plus qu’à insérer les pieds en mousse dans les différents intersites présents sur votre
tableau de bord (ceux de la bouche d’air conditionné par exemple)
En primer lugar, posicionar los pies sobre cada esquina de la fijación universal como
ilustrado aquí. ¡Si lo necesita, puede comprimir estos últimos!
Ahora solo tiene que inserir los pies de espuma en los hoyos del aire condicionado de su
coche.
Verbinden mit dem 5.8GHz Empfänger
Connecting with 5.8GHz Receiver
Connexion avec le récepteur en 5.8gHz
Conectar con el receptor en 5.8gHz
Der Bildschirm wird einfach auf den 5.8gHz
Empfänger geschoben und von hinten
verriegelt.
Slide the Screen onto the 5.8gHz Receiver and
lock it from the back side
Faites glisser l’écran sur le récepteur en 5.8gHz
jusqu’à ce qu’il soit verrouillé.
Poner la pantalla sobre el receptor en 5.8gHz
hasta que sea fijado.

5
Technische Daten / Technical data
Caractéristiqes techniques / Datos tecnicos
Abmessungen / Size / Taille / Tamano: 70 x55 x 10 mm
Gewicht / Weight / Poids / Peso: 40g
Auflösung / Resolution
Resolution / Resolucion: 960 x 240pix High Resolution
AV-Eingang / AV-IN:q 10-Pin
Audio-Ausgang / Audio-Out
Audio-Out / Salida-Out: 3,5mm
Stromaufnahme / Power consumption
Consommation / Consumo : 140mAh

6
CE - Declaration
Herewith we declare that this item is in accordance with the essential requirements and other
relevant regulations of the directive 1999/5/EC. A copy of the original declaration of
conformity can be obtained at the following address.
Hiermit erklären wir das dieses Modell den grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie der
Konformitätserklärung kann unter der nachfolgenden Adresse angefordert werden.
Par la présente, nous déclarons que ce modèle est en règle avec les directives européennes
essentielles et autres régulations relevant de la directive 1999/5/EC. Une copie de la
Déclaration d’origine de conformité peut être obtenue à l’adresse suivante.
Noi dichiara che questo veicolo è conforme ai requisti essenziali e agli altri specifici
regulamenti della derittiva 1999/5/EC. Copia della Dichiarazione di Conformità originale può
essere richiesta al seguente indirizzo.
Por la presente nosotros declaramos que este avión cumple con los requisitos esenciales y
con el resto de la normativa relevante según la directiva n° 1999/5/EC. Una copia de la
Declaración de conformidad original puede ser obtenida en la siguiente dirección.
Hierbij verklaren wij dat deze auto voldoet aan de noodzakelijke eisen en andere relevante
regelgevingen van de richtlijn 1999/5/EC. Kopien van de originele verklaring van conformiteit
kan verkregen worden bij:
Härmed deklarerar vi, att denna bil överensstämmer med de väsentliga krav och relevannta
foreskrifter av direktiv 1999/5/EC. En kopia av originalet av Declaration of Conformity kan
rekvireras fran följande adress:
Täma tuote on direktiiven 1999/5/EC vaatimusten mukainen. Alkuperäset
vaatimustenmukaisuus-asiakirjat ovat saatavilla:
Hermed erklaerer vi, at denne bil overensstemmelse med de pakraevet regelementer og i
henhold til andre relevante regulativer ifolge direktiv 1999/5/EC. En kopi af den originale
erklaering med de angivne regler kan rekvireres pa folgende adresse:
ACME the game company GmbH
Industriestr. 10A
33397 Rietberg – Germany
T: [phone]
F: [phone]
E:[e-mail]
www.ACME-Online.de
© copyright 2010 ACME the game company
