Advance acoustic 9084802010 User manual

Terra™ 26M
INSTRUCTION FOR USE
Advance model: 9084802010 ENGLISH
INSTRUCTIONS D’UTILISATION
Modèle Advance: 9084802010 FRANÇAIS
INSTRUCCIONES DE USO
Modelo Advance: 9084802010 ESPAÑOL
INSTRUÇÕES DE USO
Modelo Advance: 9084802010 PORTUGUÊS
1464359000(1)2009-11

INSTRUCTIONS FOR USE ENGLISH
Terra™ 26M 1464359000(1)2009-11 1
TABLE OF CONTENTS
INTRODUCTION.............................................................................................................................................................. 2
HOW TO KEEP THIS MANUAL....................................................................................................................................................... 2
IDENTIFICATION DATA................................................................................................................................................................... 2
OTHER REFERENCE MANUALS................................................................................................................................................... 2
SPARE PARTS AND MAINTENANCE............................................................................................................................................. 2
MODIFICATIONS AND IMPROVEMENTS...................................................................................................................................... 2
UNPACKING/DELIVERY ................................................................................................................................................. 2
IMPORTANT SAFETY INSTRUCTIONS ......................................................................................................................... 2
SYMBOLS ....................................................................................................................................................................................... 3
GENERAL INSTRUCTIONS............................................................................................................................................................ 3
MACHINE DESCRIPTION ............................................................................................................................................... 3
TECHNICAL DATA........................................................................................................................................................................... 3
MACHINE STRUCTURE AND CONTROLS.................................................................................................................................... 4
USE .................................................................................................................................................................................. 4
SWEEPER OPERATION ................................................................................................................................................................. 5
HOPPER EMPTYING...................................................................................................................................................................... 5
AFTER USING THE MACHINE....................................................................................................................................................... 5
MAINTENANCE............................................................................................................................................................... 5
SCHEDULED MAINTENANCE CHART .......................................................................................................................................... 5
SWEEPER MAINTENANCE............................................................................................................................................................ 5
MACHINE CLEANING..................................................................................................................................................................... 6
BROOM ADJUSTMENT .................................................................................................................................................................. 6
MAIN BROOM DISASSEMBLY/ASSEMBLY ................................................................................................................................... 6
SIDE BROOM DISASSEMBLY/ASSEMBLY.................................................................................................................................... 7
TROUBLESHOOTING..................................................................................................................................................... 8
SCRAPPING .................................................................................................................................................................... 8

ENGLISH INSTRUCTIONS FOR USE
21464359000(1)2009-11 Terra™ 26M
INTRODUCTION
NOTE
The numbers in brackets refer to the components shown in Machine Description chapter.
The purpose of this Manual is to provide the operator with all the information to get the best performances from Advance Terra™
26M.
Before operating the machine, read carefully the following information.
The machine here described is intended for commercial use only.
HOW TO KEEP THIS MANUAL
The Instructions For Use must be kept near the machine, inside an adequate case, away from liquids and other substances that
can cause damage to it.
IDENTIFICATION DATA
The machine Model and Serial Number are shown on the plate on the machine itself.

This information is useful when ordering spare parts for the machine. Use the following table to write down the machine

MACHINE model ...............................................................................
MACHINE serial number ...................................................................
OTHER REFERENCE MANUALS
Spare Parts List (supplied with the machine)–
SPARE PARTS AND MAINTENANCE

accessories. Contact your Advance Dealer for any repair or service, and specify your machine model and serial number.
MODIFICATIONS AND IMPROVEMENTS
Advance constantly improves its products and reserves the right to make changes and improvements at its discretion without being

Any change and/or addition of accessories must be approved and performed by Advance.
UNPACKING/DELIVERY
Upon delivery check that the packing and the machine were not damaged during transportation. In case of visible damages, keep

Remove the sweeper from the packing, loosen the knobs (2) and unfold the handlebar (1). Tighten the knobs to fasten the
handlebar.
IMPORTANT SAFETY INSTRUCTIONS

intended for domestic use.
Read all the instructions before use.

INSTRUCTIONS FOR USE ENGLISH
Terra™ 26M 1464359000(1)2009-11 3
SYMBOLS
DANGER!
It indicates a dangerous situation with risk of death for the operator.
WARNING!
It indicates a potential risk of injury for people.
CAUTION!
It indicates a caution or a remark related to important or useful functions.
Pay careful attention to the paragraphs marked by this symbol.
NOTE
It indicates a remark related to important or useful functions.
CONSULTATION
It indicates the necessity to refer to the Instructions For Use before performing any procedure.
GENERAL INSTRUCTIONS

WARNING!

This sweeper is not suitable for collecting dangerous powders.–
Do not collect toxic, carcinogen, combustible materials or other dangerous materials such as asbestos,–
arsenic, barium, beryllium, lead, pesticide or other harmful materials.
Do not collect burning cigarette butts or other burning objects, ash, matches or similar.–
To remove glass, metals or sharp objects from the hopper, wear thick gloves to prevent personal injuries.–
Empty the hopper after each use.–
This walk-behind sweeper is not suitable to collect liquids.–
This sweeper must be used in dry conditions, it must not be used or kept outdoors in wet conditions.–
Do not use the sweeper on uneven surfaces.–
Do not allow to be used as a toy. Pay careful attention when using the machine near children.–
–
brooms could reduce safety.
–
During the sweeping operation, foreign materials may get into the eyes of the operator. Thus, it is advisable–
to wear protective glasses.
Please be watchful. Pay careful attention to the machine operation and use common sense. Do not use–
the machine when tired, absent-minded, under the effect of drugs, alcoholics or medicines which can
compromise the control over the machine.
MACHINE DESCRIPTION
TECHNICAL DATA
General Values
Cleaning width with side brooms 32.3 in (820 mm)
Main cylindrical broom cleaning width 17.7 in (450 mm)
Machine size with folded handlebar (length x width x height) 35 x 32.3 x 13.6 in (890 x 820 x 345 mm)
Machine size with unfolded handlebar (length x width x height) 51.2 x 32.3 x 40.5 in (1,300 x 820 x 1,030 mm)
Main broom size (diameter x length) 5.9 x 17.7 in (150 x 450 mm)
Side broom diameter 10.2 in (260 mm)
Hopper capacity 9 USgal (theoretical) 5 USgal (actual)
[34 L (theoretical) - 19 L (actual)]
Machine total weight 35.3 lb (16 kg)

ENGLISH INSTRUCTIONS FOR USE
41464359000(1)2009-11 Terra™ 26M

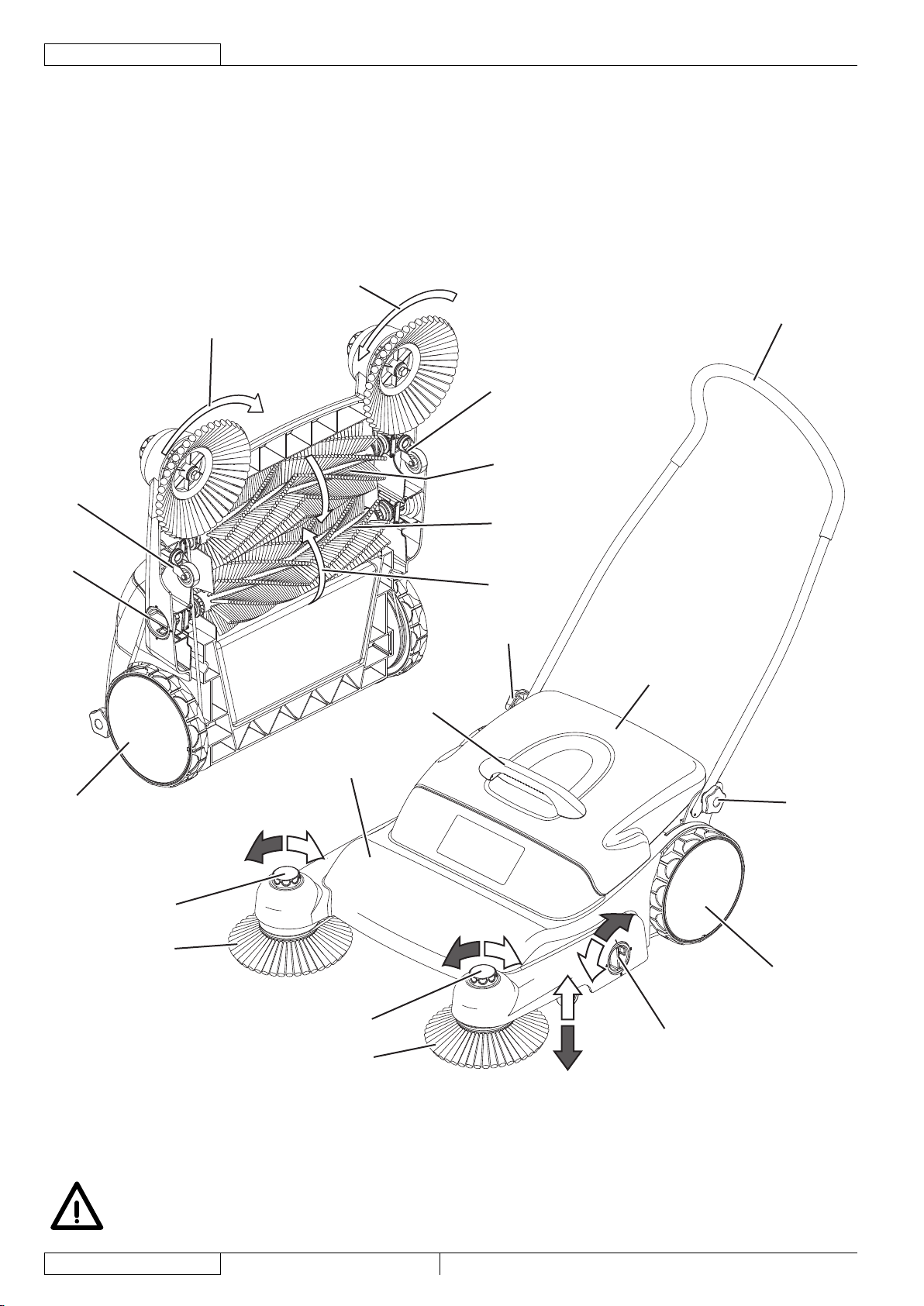

MACHINE STRUCTURE AND CONTROLS
Adjustable handlebar1.
Handlebar adjusting knobs2.
Hopper3.
Hopper handle4.
Side broom height adjusting knob5.
Side broom6.
Main broom height adjusting knob7.
Fixed front main broom8.
Adjustable rear main broom9.
Rear wheel10.
Front pivoting wheel11.
Sweeper frame12.
Main broom rotation direction13.
Side broom rotation direction14.
1
2
2
12
9
8
11
14
13
10
3
4
5
6
6
57
7
11
10
14
USE

failure to follow these instructions.

WARNING!

materials.

INSTRUCTIONS FOR USE ENGLISH
Terra™ 26M 1464359000(1)2009-11 5
SWEEPER OPERATION
If necessary, adjust the handlebar (1) to one of the 3 positions, by using the knobs (2).1.
Grab the handlebar and push the machine forward no faster than a normal walking pace. The machine does not work if2.
dragged backwards.
CAUTION!

The hopper (3) should be emptied after each working cycle and whenever it is full.3.
NOTE
When the hopper is full, the machine cannot collect dust and debris anymore.
HOPPER EMPTYING
Lift the hopper with the handle (4) in the front side and empty it into a proper container.1.
Install the hopper on the machine by inserting the lower end into the machine frame (12).2.
Slightly press downwards until the hopper is in the proper position.
It is advisable to empty the hopper after each use and whenever it is necessary.3.
AFTER USING THE MACHINE
After working, before leaving the machine: empty the hopper (4) and check the main brooms (8 and 9) to remove foreign materials
(lace, wire, strings or similar) which can compromise the proper operation.
To store the machine in a narrow place, fold the handlebar (1).
Loosen the knobs (2) and pull the handlebar upwards.–
Fold down the handlebar and lock it.–
Then place the machine in a vertical position to preserve the broom bristles.
MAINTENANCE
CAUTION!
Only perform the maintenance procedures described in this Manual.

Use only Advance original spare parts and accessories.
The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance.
SCHEDULED MAINTENANCE CHART
Procedure After working Monthly When necessary
Place the machine in a vertical position
Empty the hopper (3)
Clean the main (8 and 9) and side brooms (6)
Clean the machine
Replace the main broom (9) when worn
Replace the side brooms (6) when worn
Replace the driving belt (*)
Contact an authorised Service Center or Retailer.(*)
SWEEPER MAINTENANCE
After each use, perform the following procedures:
Empty the hopper (3).–
Check if there are foreign objects caught in the brooms or wheels and remove them immediately.–
–
damages due to the drive system sticking.
Periodically check the main and side brooms for wear ; adjust their height or replace them when the sweeping capacity is–
reduced.

ENGLISH INSTRUCTIONS FOR USE
61464359000(1)2009-11 Terra™ 26M
MACHINE CLEANING
Regularly clean the machine with a wet cloth.
CAUTION!
Do not clean the machine with pressure washer!
All bearings are protected against dust and do not require lubrication or maintenance.
BROOM ADJUSTMENT

Adjust the height of the main broom (9) with the two knobs (7). When turning them, each step on the marked numbers1.
amounts to a broom lowering.
Check that the two knobs (7) are on the same marked number. Otherwise there will be a difference in the longitudinal pressure
of the broom.
Adjust the height of the side brooms (6) with the knobs (5). When turning them counter-clockwise, each step amounts to a2.
broom lowering.

broom adjustment procedure.
If the brooms are too worn, replace them.

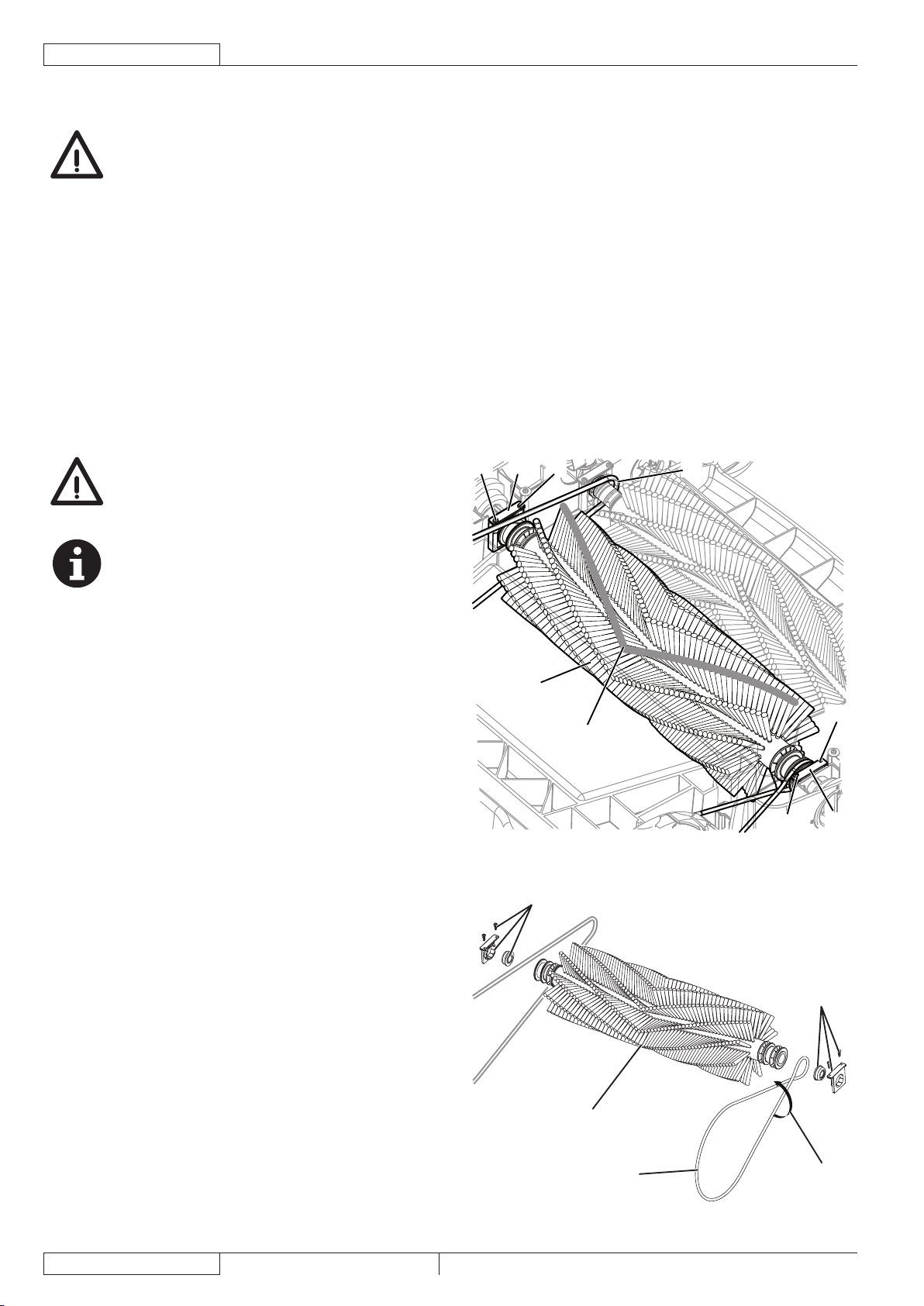

MAIN BROOM DISASSEMBLY/ASSEMBLY
CAUTION!
It is advisable to wear protective gloves when
replacing the brooms because there can be sharp
debris between the bristles.
NOTE

wears.
Disassembly
Place the machine in a suitable place, with the bottom side3.
up.
Remove the screws (A, Fig. 1), then remove the supports4.
(B) with the main broom (C).
Pay attention to the driving belt (D) of the front main
broom.
Remove the driving belt (E, Fig. 2) from its housing on the5.
main broom (F).
Remove the main broom (F) and keep screws, supports6.
and bearings (G) for reassembly.
Assembly
Assemble the main broom in the reverse order of7.
disassembly, and note the following:
Install the main broom with the bristles as shown in (H,
Fig. 1).
Install the short driving belt by crossing it as shown (I,
Fig. 2).
Pay attention to the proper position of the long driving
belt (D, Fig. 1).
Turn the 2 knobs (7) on the position 1.
After installation, check the sweeper operation by testing the
rotation direction of the brooms (13).
AD
A
A
A
B
B
C
H
Figure 1
EI
F
G
G
Figure 2

INSTRUCTIONS FOR USE ENGLISH
Terra™ 26M 1464359000(1)2009-11 7
SIDE BROOM DISASSEMBLY/ASSEMBLY
CAUTION!
It is advisable to wear protective gloves when
replacing the brooms because there can be sharp
debris between the bristles.
Disassembly
Place the machine in a suitable place, with the bottom side1.
up.
Remove the screw (A, Fig. 3), and keep the washer (B)2.
and the bearings (C) for reassembly.
Remove the driving belt (D) and the side broom (E).3.
Replace the side broom.4.
Assembly
Assemble the side broom in the reverse order of5.
disassembly, and note the following:
Install the driving belt (F, Fig. 4) as shown.
Turn the knobs fully clockwise.
After installation, check the sweeper operation by testing the
rotation direction of the brooms (14).
A
B
C
C
D
E
Figure 3
F
F
Figure 4

ENGLISH INSTRUCTIONS FOR USE
81464359000(1)2009-11 Terra™ 26M
TROUBLESHOOTING
WARNING!
Except the procedures shown in this Manual, the operator should not try to perform other repair procedures on
the machine.
Repair and services must be performed by Advance authorized technicians.
The following instructions should be useful to solve some machine problems. If the suggested remedies are not effective, it is
necessary to contact the Service Center.
Problem Possible cause Remedy
The machine does not move smoothly. The side or main brooms are too low. Adjust the brooms.
There is a big foreign object caught into the
brooms.
Remove the object.
 There is a rope or other foreign object caught
by the main brooms.
Remove the rope or the object.
The hopper is full. Empty the hopper.
The side or main brooms are too high. Adjust the brooms.
The brooms are too worn. Replace the brooms.
The machine produces excessive dust during
operation.
The hopper is full. Empty the hopper.
The machine speed is too high. Reduce the working speed.
The machine leaves dust marks. Some dust may collect inside the housing
behind the brooms.
Remove the dust from the housing.
SCRAPPING


INSTRUCTIONS D’UTILISATION FRANÇAIS
Terra™ 26M 1464359000(1)2009-11 1
TABLE DES MATIERES
INTRODUCTION.............................................................................................................................................................. 2
CONSERVATION DES INSTRUCTIONS ........................................................................................................................................ 2
DONNEES D’IDENTIFICATION ...................................................................................................................................................... 2
AUTRES MANUELS DE REFERENCE........................................................................................................................................... 2
PIECES DE RECHANGE ET ENTRETIEN ..................................................................................................................................... 2
MODIFICATIONS ET AMELIORATIONS......................................................................................................................................... 2
DEBALLAGE / LIVRAISON............................................................................................................................................. 2
INSTRUCTIONS DE SECURITE IMPORTANTES .......................................................................................................... 2
SYMBOLES UTILISES .................................................................................................................................................................... 3
INSTRUCTIONS GENERALES....................................................................................................................................................... 3
DESCRIPTION DE LA MACHINE ................................................................................................................................... 3
CARACTERISTIQUES TECHNIQUES............................................................................................................................................ 3
STRUCTURE ET COMMANDES DE LA MACHINE........................................................................................................................ 4
UTILISATION ................................................................................................................................................................... 4
FONCTIONNEMENT DE LA BALAYEUSE...................................................................................................................................... 5
VIDANGE DU RESERVOIR ............................................................................................................................................................ 5
APRES L’UTILISATION DE LA MACHINE ...................................................................................................................................... 5
ENTRETIEN ..................................................................................................................................................................... 5
PLAN D’ENTRETIEN PROGRAMME.............................................................................................................................................. 5
OPERATIONS D’ENTRETIEN BALAYEUSE................................................................................................................................... 5
NETTOYAGE DE LA MACHINE ...................................................................................................................................................... 6
REGLAGE DES BALAIS ................................................................................................................................................................. 6
DEPOSE / REPOSE DU BALAI CENTRAL..................................................................................................................................... 6
DEPOSE / REPOSE DES BALAIS LATERAUX .............................................................................................................................. 7
DEPISTAGE DES PANNES............................................................................................................................................. 8
MISE A LA FERRAILLE................................................................................................................................................... 8

FRANÇAIS INSTRUCTIONS D’UTILISATION
21464359000(1)2009-11 Terra™ 26M
INTRODUCTION
REMARQUE
Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.
Ces instructions se proposent de fournir à l’utilisateur toutes les informations afin de garantir les meilleures performances de la
balayeuse Advance Terra™ 26M.
Avant d’utiliser la machine, lire complètement et attentivement les instructions suivantes.
Le produit décrit est destiné exclusivement à un usage commercial.
CONSERVATION DES INSTRUCTIONS
Les Instructions d’utilisation doivent être gardées près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de
tout ce qui pourrait en compromettre l’état de lisibilité.
DONNEES D’IDENTIFICATION
Le numéro de série et le modèle de la machine sont indiqués sur la plaques de la machine.
L’année de production de la machine est indiqué par les deux premières chiffres du numéro de série de la machine même.
Ces informations sont nécessaires lors de la commande des pièces de rechange de la machine. Utiliser l’espace suivant pour y
noter les données d’identification de la machine.
Modèle de la MACHINE ....................................................................
Numéro de série de la MACHINE ......................................................
AUTRES MANUELS DE REFERENCE
Catalogue de pièces de rechange (livré avec la machine)–
PIECES DE RECHANGE ET ENTRETIEN
Les éventuelles réparations doivent être effectuées auprès des Services après-vente agréés Advance, qui disposent du personnel
qualifié, des accessoires et des pièces de rechange d’origine. Pour les éventuelles réparations ou l’assistance technique, contacter
le fournisseur Advance, en spécifiant le modèle et le numéro de série de la machine.
MODIFICATIONS ET AMELIORATIONS
Advance vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modifications et des
améliorations lorsqu’elle le considère nécessaire sans l’obligation de modifier les machines précédemment vendues.
Il est entendu que toute modification et / ou addition d’accessoires doit toujours être approuvée et réalisée par Advance.
DEBALLAGE / LIVRAISON
Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant
le transport. En cas de dommages évidents conserver l’emballage de façon qu’il soit inspecté. Contacter immédiatement le
fournisseur Advance pour remplir une réclamation de dommage de fret.
Extraire la balayeuse de l’emballage, desserrer les pommeaux (2) et ouvrir le guidon (1). Serrer les pommeaux pour fixer le guidon.
INSTRUCTIONS DE SECURITE IMPORTANTES
Cette machine est adaptée exclusivement à un usage commercial, par exemple dans les hôtels, les écoles, les usines, les
magasins et les bureaux, différent donc de l’usage domestique normal.
Lire toutes les instructions avant l’utilisation.

INSTRUCTIONS D’UTILISATION FRANÇAIS
Terra™ 26M 1464359000(1)2009-11 3
SYMBOLES UTILISES
DANGER !
Indique une situation dangereuse exposant l’opérateur au risque de blessures graves, voire mortelles.
ATTENTION !
Indique une situation exposant les personnes au risque de blessures.
AVERTISSEMENT !
Indique un avertissement ou une remarque sur des fonctions clé ou utiles.
Prêter la plus grande attention aux segments de texte marqués par ce symbole.
REMARQUE
Indique une remarque sur des fonctions clé ou utiles.
CONSULTATION
Indique la nécessité de consulter les Instructions d’utilisation avant d’effectuer toute opération.
INSTRUCTIONS GENERALES
Les avertissements et précautions spécifiques suivants informent sur les potentiels risques de dommages à la machine ou aux
personnes.
ATTENTION !
Pour réduire au minimum le risque d’incendie et de blessures :
Cette balayeuse ne doit pas être utilisée pour ramasser des matériaux dangereux.–
Ne pas ramasser de matériaux toxiques, cancérogènes, inflammables ou dangereux comme l’asbeste,–
l’arsénique, le baryum, le béryllium, le plomb, les pesticides ou d’autres matériaux nuisibles à la santé.
Ne pas collecter de mégots des cigarettes allumés ou d’autres matériaux fumigènes, cendre, allumettes ou–
matériaux similaires.
Pour éliminer les pièces en verre, les métaux ou les autres matériaux pointus du réservoir, porter des gants–
épais pour éviter toute blessure.
Vider le réservoir après toute utilisation.–
Cette balayeuse par poussée n’est pas destinée à aspirer de liquides.–
Elle a été conçue pour l’utilisation à sec, par conséquent elle ne doit pas être utilisée ou gardée dehors, dans–
des conditions d’humidité.
Ne pas utiliser la balayeuse sur des plans inclinés.–
Ne pas laisser qu’elle soit utilisée comme jouet. Faire attention lorsque la machine est utilisée à proximité–
des enfants.
Utilisez exclusivement les balais livrés avec la machine ou ceux spécifiés dans les Instructions d’utilisation.–
L’utilisation de balais différents peut compromettre la sécurité.
Avant d’utiliser la balayeuse, positionner les portillons et les couvercles comme indiqué dans les–
Instructions d’utilisation.
Pendant le fonctionnement de la balayeuse, des corps étrangers pourraient pénétrer dans les yeux de–
l’opérateur. Pourtant, porter toujours des lunettes de protection pendant l’utilisation de la balayeuse.
Etre vigilant. Contrôler toujours les opérations qu’on est en train d’accomplir et utiliser le bon sens. Ne pas–
utiliser la balayeuse si l’on est fatigué, distrait ou sous l’effet de drogues, de l’alcool ou de médicaments,
lorsqu’on pourrait compromettre sa propre capacité de contrôle.
DESCRIPTION DE LA MACHINE
CARACTERISTIQUES TECHNIQUES
Caractéristiques générales Valeurs
Largeur de nettoyage avec balais latéraux 32,3 in (820 mm)
Largeur de travail brosses cylindriques principales 17,7 in (450 mm)
Dimensions machine avec guidon penché en avant (longueur x largeur x hauteur) 35 x 32,3 x 13,6 in (890 x 820 x 345 mm)
Dimensions machine avec guidon en position de travail (longueur x largeur x hauteur) 51,2 x 32,3 x 40,5 in (1.300 x 820 x 1.030 mm)
Dimensions balai central (diamètre x longueur) 5,9 x 17,7 in (150 x 450 mm)
Diamètre balai latéral 10,2 in (260 mm)
Contenance réservoir 9 USgal (théorique) 5 USgal (réel)
[34 litres (théorique) - 19 litres (réel)]
Poids total machine 35,3 lb (16 kg)

FRANÇAIS INSTRUCTIONS D’UTILISATION
41464359000(1)2009-11 Terra™ 26M
STRUCTURE ET COMMANDES DE LA MACHINE
Guidon réglable1.
Poignées de réglage inclinaison guidon2.
Réservoir3.
Poignée réservoir4.
Pommeau de réglage hauteur balais latéraux5.
Balai latéral6.
Poignée pour le réglage en hauteur du balai central7.
Balai central avant fixe8.
Balai central arrière réglable9.
Roue arrière10.
Roue avant tournante11.
Cadre balayeuse12.
Sens de rotation balais centraux13.
Sens de rotation balais latéraux14.
1
2
2
12
9
8
11
14
13
10
3
4
5
6
6
57
7
11
10
14
UTILISATION
La balayeuse a été conçue exclusivement pour le nettoyage des surfaces horizontales et pavées. Le constructeur ne répond pas
des dommages dus à une utilisation différente de celle spécifiée dans ces Instructions.
Toute modification non autorisée de la machine exclue toute responsabilité pour les dommages subséquents.
ATTENTION !
La balayeuse n’est pas adaptée à ramasser des substances et des matériaux inflammables, explosifs, vénéneux,
cancérogènes ou nuisibles à la santé.

INSTRUCTIONS D’UTILISATION FRANÇAIS
Terra™ 26M 1464359000(1)2009-11 5
FONCTIONNEMENT DE LA BALAYEUSE
Si besoin est, régler le guidon (1) sur une des 3 positions selon son propre confort au moyen des poignées (2).1.
Poser les mains sur le guidon, pousser la balayeuse en avant et rouler au pas. La balayeuse ne fonctionne pas si elle est tirée2.
en arrière.
AVERTISSEMENT !
S’il est nécessaire d’opérer sur des surfaces mouillées, ne pas utiliser la balayeuse longtemps.
Vider le réservoir (3) chaque fois qu’il est plein ainsi qu’à la fin du travail.3.
REMARQUE
Lorsque le réservoir est plein, la machine n’arrive plus à collecter ni de poussière ni de déchets.
VIDANGE DU RESERVOIR
Soulever le réservoir au moyen de la poignée (4) sur la partie avant et vider le contenu dans un conteneur prévu à cet effet.1.
Remonter le réservoir dans la balayeuse en insérant le bord inférieur du réservoir dans le cadre (12) de la balayeuse.2.
Exercer une légère pression vers le bas jusqu’à ce que le réservoir ne se trouve dans la position correcte.
Il est conseillé de vider le réservoir après toute utilisation ou selon le besoin.3.
APRES L’UTILISATION DE LA MACHINE
Le travail terminé, avant de laisser la machine, vider le réservoir (4) et contrôler les balais centraux (8 et 9) pour éliminer des parts
(lacets, fils de fer, ficelles et matériaux similaires) qui en pourraient compromettre le bon fonctionnement.
Pour stocker la machine avec un encombrement minimum, il est possible de fermer le guidon (1).
Desserrer les poignées (2) et tirer le guidon vers le haut.–
Pousser le guidon en avant et le bloquer.–
Maintenant, pour préserver les poils des balais, positionner la balayeuse verticalement.
ENTRETIEN
AVERTISSEMENT !
Effectuer exclusivement les opérations d’entretien décrites dans ces Instructions.
Pour toute autre opération, s’adresser au Service après-vente.
Utiliser seulement des pièces de rechange et des accessoires d’origine Advance.
La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.
PLAN D’ENTRETIEN PROGRAMME
Procédure A la fin du travail Une fois par mois Si besoin est
Positionner la balayeuse verticalement
Vider le réservoir (3)
Nettoyer les balais centraux (8 et 9) et latéraux (6)
Nettoyer la machine
Remplacer le balai central (9) usé
Remplacer les balais latéraux (6) usés
Remplacer les courroies de transmission (*)
Contacter un Service après-vente ou le Revendeur agréé.(*)
OPERATIONS D’ENTRETIEN BALAYEUSE
Après toute utilisation, procéder comme suit :
Vider le réservoir (3).–
Vérifier que les matériaux ne soient pas entraînés dans les poils des balais ou dans les roues. S’ils sont présents, les enlever–
tout de suite.
Nettoyer les balais, éliminer les lacets, les fils de fer, les ficelles et les matériaux similaires. De cette façon, on garantit–
l’efficacité de la machine et on évite tout dommage du au blocage de la traction.
Contrôler périodiquement si les balais latéraux sont usés et les remplacer lorsque la longueur du contact des poils (avec–
réglage vers le bas) avec la surface est inférieure à 1/3.

FRANÇAIS INSTRUCTIONS D’UTILISATION
61464359000(1)2009-11 Terra™ 26M
NETTOYAGE DE LA MACHINE
Nettoyer la machine régulièrement avec un chiffon mouillé.
AVERTISSEMENT !
Ne pas nettoyer la machine avec un jet à haute pression !
Tous les roulements sont protégés de la poussière et ne nécessitent pas de lubrification ou d’entretien.
REGLAGE DES BALAIS
Régler la hauteur des balais lorsque les poils sont usés ou quand leur fonctionnalité est réduite.
Régler la hauteur du balai central (9) en agissant sur les deux poignées (7). En les tournant, chaque cran sur les chiffres1.
marquées correspond à un niveau d’abaissement du balai.
Vérifier que les deux poignées (7) se trouvent sur la même chiffre. Dans le cas contraire, la pression longitudinale du balai ne
sera pas uniforme.
Régler la hauteur des balais latéraux (6) en agissant sur les pommeaux (5). En les tournant dans le sens contraire aux2.
aiguilles d’une montre, chaque écran correspond à un niveau d’abaissement des balais.
A la fin du réglage, pousser la balayeuse en contrôlant que le déplacement ne présente pas de difficultés ou de résistances. Dans
le cas contraire, répéter l’opération de réglage des balais.
Si les balais sont excessivement usés, les remplacer.
DEPOSE / REPOSE DU BALAI CENTRAL
AVERTISSEMENT !
L’utilisation de gants de travail est conseillée
pendant le remplacement des balais à cause
de la présence éventuelle de débris tranchants
parmi les poils.
REMARQUE
Seulement le balai arrière entre en contact avec le
sol et il est sujet à usage.
Démontage
Positionner la balayeuse sur une surface adaptée, la partie3.
inférieure tournée vers le haut.
Dévisser les vis (A, Fig. 1) et extraire les supports (B) avec4.
le balai central (C).
Prêter attention à la courroie motrice (D) du balai central
avant.
Extraire la courroie motrice (E, Fig. 2) du logement sur le5.
balai central (F).
Enlever le balai central (F), récupérer les vis, les supports6.
et les roulements (G) pour le montage successif.
Repose
Pour la repose du balai central, procéder dans l’ordre7.
inverse de la dépose, en faisant attention aux indications
suivantes :
Monter le balai central en orientant les poils comme•
indiqué (H, Fig. 1).
Monter et positionner la courroie de transmission•
courte en la croisant comme indiqué (I, Fig. 2).
Vérifier que la courroie de transmission longue soit•
positionnée correctement (D, Fig. 1).
Tourner les 2 poignées (7) sur la position 1.•
Le montage terminé, contrôler le fonctionnement de la
balayeuse en vérifiant que le sens de rotation des balais (13)
soit correct.
AD
A
A
A
B
B
C
H
Figure 1
EI
F
G
G
Figure 2

INSTRUCTIONS D’UTILISATION FRANÇAIS
Terra™ 26M 1464359000(1)2009-11 7
DEPOSE / REPOSE DES BALAIS LATERAUX
AVERTISSEMENT !
L’utilisation de gants de travail est conseillée
pendant le remplacement des balais à cause
de la présence éventuelle de débris tranchants
parmi les poils.
Démontage
Positionner la balayeuse sur une surface adaptée, la partie1.
inférieure tournée vers le haut.
Dévisser la vis (A, Fig. 3), récupérer les rondelles (B) et les2.
roulements (C) pour le montage successif.
Enlever la courroie de transmission (D) et le balai latéral3.
(E).
Remplacer le balai latéral.4.
Repose
Pour la repose du balai latéral, procéder dans l’ordre5.
inverse de la dépose, en faisant attention aux indications
suivantes :
Monter la courroie de transmission (F, Fig. 4) comme•
indiqué dans la figure.
Tourner les pommeaux dans le sens des aiguilles d’une•
montre jusqu’à fin de course.
Le montage terminé, contrôler le fonctionnement de la
balayeuse en vérifiant que le sens de rotation des balais (14)
soit correct.
A
B
C
C
D
E
Figure 3
F
F
Figure 4

FRANÇAIS INSTRUCTIONS D’UTILISATION
81464359000(1)2009-11 Terra™ 26M
DEPISTAGE DES PANNES
ATTENTION !
Sauf les réglages décrits dans ces Instructions, l’utilisateur ne doit jamais effectuer les réparations tout seul.
Les opérations de réparation et d’assistance technique doivent être toujours confiées aux techniciens agréés
par Advance.
Les indications suivantes aident les opérations de dépistage des pannes et de leurs remèdes. S’il est impossible de résoudre le
problème, contacter le Service après-vente.
Problème Cause probable Remède
Difficultés à pousser la balayeuse. Le balai central ou les balais latéraux ont été
excessivement baissés.
Régler les balais.
Un objet de grandes dimensions a été capturé. Enlever l’objet.
Le ramassage est peu efficace. Une ficelle ou un autre corps étranger a été
entraîné ou capturé par les balais principaux.
Enlever la ficelle ou l’objet.
Le réservoir est plein. Vider le réservoir.
Le balai central ou les balais latéraux ont été
excessivement soulevés.
Régler les balais.
Les balais sont excessivement usés. Remplacer les balais.
Excessive formation de poussière pendant le
fonctionnement.
Le réservoir est plein. Vider le réservoir.
La vitesse de balayage est trop élevée. Réduire la vitesse de travail.
La balayeuse laisse des traces de poussière. Certains types de poussière s’accumulent dans
le logement derrière les balais.
Enlever toute accumulation de poussière dans
le logement principal.
MISE A LA FERRAILLE
Effectuer la mise à la ferraille de la machine auprès d’un centre de collecte autorisé.

INSTRUCCIONES DE USO ESPAÑOL
Terra™ 26M 1464359000(1)2009-11 1
ÍNDICE
INTRODUCCIÓN.............................................................................................................................................................. 2
CONSERVACIÓN DEL MANUAL .................................................................................................................................................... 2
DATOS DE IDENTIFICACIÓN......................................................................................................................................................... 2
OTROS MANUALES DE REFERENCIA ......................................................................................................................................... 2
PIEZAS DE REPUESTO Y MANTENIMIENTO............................................................................................................................... 2
MODIFICACIONES Y MEJORAS.................................................................................................................................................... 2
DESEMBALAJE/ENTREGA............................................................................................................................................ 2
INSTRUCCIONES IMPORTANTES DE SEGURIDAD .................................................................................................... 2
SÍMBOLOS ...................................................................................................................................................................................... 3
INSTRUCCIONES GENERALES .................................................................................................................................................... 3
DESCRIPCIÓN DE LA MÁQUINA................................................................................................................................... 3
DATOS TÉCNICOS ......................................................................................................................................................................... 3
ESTRUCTURA Y MANDOS DE LA MÁQUINA................................................................................................................................4
USO.................................................................................................................................................................................. 4
FUNCIONAMIENTO DE LA BARREDERA...................................................................................................................................... 5
VACIADO DEL DEPÓSITO DE RECOGIDA.................................................................................................................................... 5
DESPUÉS DEL USO DE LA MÁQUINA.......................................................................................................................................... 5
MANTENIMIENTO ........................................................................................................................................................... 5
ESQUEMA DE MANTENIMIENTO PROGRAMADO....................................................................................................................... 5
TAREAS DE MANTENIMIENTO DE LA BARREDERA................................................................................................................... 5
LIMPIEZA DE LA MÁQUINA............................................................................................................................................................ 6
REGULACIÓN DE LOS CEPILLOS ................................................................................................................................................ 6
DESMONTAJE/MONTAJE DEL CEPILLO PRINCIPAL................................................................................................................... 6
DESMONTAJE/MONTAJE DE LOS CEPILLOS LATERALES ........................................................................................................ 7
BÚSQUEDA AVERÍAS .................................................................................................................................................... 8
DESGUACE ..................................................................................................................................................................... 8

ESPAÑOL INSTRUCCIONES DE USO
21464359000(1)2009-11 Terra™ 26M
INTRODUCCIÓN
NOTA
Los números entre paréntesis se refieren a los componentes ilustrados en el capítulo Descripción de la máquina.
El objetivo del presente manual es ofrecer al usuario toda la información que necesita para obtener el máximo provecho de la
Advance Terra™ 26M.
Leerlo por completo antes de comenzar a usar la máquina.
El producto descrito está destinado exclusivamente al uso comercial.
CONSERVACIÓN DEL MANUAL
Estas Instrucciones de uso deben conservarse junto a la máquina, dentro de su contenedor, lejos de líquidos y otras substancias
que pudieran dañarlo.
DATOS DE IDENTIFICACIÓN
El número de serie y el modelo de la máquina aparecen en la placa de identificación.
El año de fabricación de la máquina está indicado por las dos primeras cifras del número de serie de la máquina misma.
Esta información es necesaria cuando se pidan piezas de repuesto para la máquina. Usar el espacio siguiente para escribir los
datos de identificación de la máquina.
Modelo MÁQUINA .............................................................................
Número de serie MÁQUINA ..............................................................
OTROS MANUALES DE REFERENCIA
Catálogo piezas de repuestos (en dotación a la máquina)–
PIEZAS DE REPUESTO Y MANTENIMIENTO
Cualquier reparación deberá realizarse en los centros de asistencia autorizados por Advance, los cuales cuentan con personal
cualificado y disponen de las piezas y accesorios de repuesto originales. Si necesita alguna reparación o asistencia técnica, no
dude en contactar con el proveedor de Advance, especificando el modelo y el número de serie de la máquina.
MODIFICACIONES Y MEJORAS
Advance está constantemente mejorando sus productos y se reserva el derecho de realizar modificaciones y mejoras a su
discreción, sin verse obligada a aplicar dichas ventajas a las máquinas vendidas previamente.
Sólo Advance puede aprobar y efectuar cualquier modificación y/o instalación de accesorios.
DESEMBALAJE/ENTREGA
A la entrega de la máquina, controlar cuidadosamente la caja de embalaje y la máquina para ver si está dañada. Si está dañada,
guardar la caja para que pueda ser inspeccionada. Para presentar una reclamación por los daños ocurridos durante el transporte,
es necesario dirigirse inmediatamente al proveedor de Advance.
Sacar la barredera del embalaje, aflojar las empuñaduras (2) y abrir el manillar (1). Apretar las empuñaduras para fijar el manillar.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Esta máquina es apta exclusivamente para uso comercial; por ejemplo, en hoteles, escuelas, fábricas, comercios y oficinas, es
decir, para aplicaciones distintas al uso doméstico normal.
Lea todas las instrucciones antes de utilizarla.
