Advance acoustic Advolution 20B User manual

3/08 Revised 7/11 Form Number 79986A
Instructions For Use and Parts List
Instrucciones para el uso y lista de piezas
Guides d’utilisation et liste des pièces
Advance Models: 01594A (20BT 195AH), 01595A (20B 195AH),
01596A (20BT 234AH AGM), 01597A (20B 234AH AGM)
Advance Models 01584A (20BT 195AH), 01585A (20B 195AH),
(w/Active Vac): 01586A (20BT 234AH AGM), 01587A (20B 234AH AGM)
English (2 - 10)
Español (12 - 20)
Français (22 - 30)
EN
ES
FR
Advolution 20B
Advolution 20BT
PARTS LIST (31 - 59)

2 - FORM NO. 79986A - Advolution 20B, 20BT
EN
ENGLISH
TABLE OF CONTENTS
Safety Instructions.............................................................................................................. 3
Know Your Machine............................................................................................................ 4
Introduction......................................................................................................................... 5
Parts and Service ......................................................................................................... 5
Nameplate .................................................................................................................... 5
Uncrating the Machine ................................................................................................. 5
Preparing the Machine for Use........................................................................................... 5
Servicing Batteries ....................................................................................................... 5
Battery Installation........................................................................................................ 7
Pad Installation............................................................................................................. 7
Dust Bag Installation .................................................................................................... 7
Adjusting Pad Pressure................................................................................................ 7
Maintenance....................................................................................................................... 8
Maintenance Schedule................................................................................................. 8
Battery Maintenance .................................................................................................... 8
Troubleshooting.................................................................................................................. 8
Machine Vibration......................................................................................................... 8
Swirl Marks...................................................................................................................8
Reduced Running Time................................................................................................ 8
Pad Assist Machine Does Not Pull Itself ...................................................................... 8
Specifications ................................................................................................................... 10
Section II Parts List.............................................................................................. 31
WARNING!
The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of California,
as identified in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In certain locations
(including the State of California) purchasers of these Products that place them in service at an employment job site or a publicly accessible
space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals that are or may be contained in
the Products at or about such work sites. It is the purchaser’s responsibility to know the content of, and to comply with, any laws and regula-
tions relating to the use of these Products in such environments. The Manufacturer disclaims any responsibility to advise purchasers of any
specific requirements that may be applicable to the use of the Products in such environments.

FORM NO. 79986A - Advolution 20B, 20BT - 3
EN
ENGLISH
IMPORTANT SAFETY INSTRUCTIONS
This machine is only suitable for commercial use, for example in hotels, schools, hospitals, factories, shops and offices other than
normal residential housekeeping purposes.
When using this appliance, basic precautions should always be followed, including the following:
WARNING!
To reduce risk of fire, electric shock, injury or property damage, read all instructions before using.
* Do not operate this machine until it is completely assembled. Inspect the machine carefully before opera-
tion.
* Machines can cause an explosion when operated near flammable materials and vapors. Do not use this
machine with or near fuels, grain dust, solvents, thinners, or other flammable materials.
* Lead acid batteries generate gases which can cause an explosion. Keep sparks and flames away from bat-
teries. Do not smoke around the machine. Charge the batteries only in an area with good ventilation. Make
sure that you unplug the AC charger from the wall outlet before disconnecting from the machine.
* Waste Disposal Method: Dispose as hazardous waste. Observe all federal, state and local environmental regulations for acid or
lead scrap. Send batteries to lead smelter for reclamation following applicable federal, state and local regulations.
* Working with batteries can be dangerous! Always wear eye protection and protective clothing when working
near batteries. Remove all jewelry. Do not put tools or other metal objects across the battery terminals, or
the tops of the batteries.
* Using a charger with a damaged power cord could result in an electrocution. Do not use the charger if the
power cord is damaged.
* Operating this machine from anywhere other than the back of the machine could result in injury or damage.
* This machine is heavy. Get assistance before attempting to transport or move it. Use two able persons to move the machine on a
ramp or incline. Always move slowly. Do not turn the machine on a ramp. If operating machine on a gradient over 2%, do not stop,
turn, or park.
*Machines can topple over if guided over the edges of stairs or loading docks and cause injury or damage.
Stop and leave this machine only on a level surface. When you stop the machine, turn the key “OFF”.
*Alterations or modifications not authorized by the manufacturer voids any and all warranties and liabilities
and could result in damage to the machine or injury to the operator or other bystanders.
* Maintenance and repairs performed by unauthorized personnel could result in damage or injury.
* Keep the electrical components of the machine dry. Wipe the machine down after each use. For storage,
keep the machine in a dry building.
* Read all machine labels before attempting to operate. Make sure all of the labels and instructional infor-
mation are attached or fastened to the machine.
* Use only commercially available floor cleaners and waxes intended for machine operation. Do not use
flammable materials.
* When cleaning, servicing or maintaining the machine, replacing parts or converting to another function, the power source should
be switched off.
* Use of this machine to move other objects or to climb on could result in injury or damage. Do not use this
machine as a step or furniture. Do not ride on this machine.
* Your machine warranty will be voided if anything other than Nilfisk-Advance parts are used on your ma-
chine.
SAVE THESE INSTRUCTIONS

4 - FORM NO. 79986A - Advolution 20B, 20BT
1
22
4
3
5
1
2
33
4
5
6
7
8
EN
ENGLISH
KNOW YOUR MACHINE
1 On / Off Key Switch
2 Pad Power Switches
3 Hour Meter
4 Battery Meter
5 Battery Charger Indicator
Advolution 20BT
Advolution 20B
KNOW YOUR MACHINE
1 On/Off Key Switch
2 Pad Power Switch
3 Pad / Traverse Switches
4 Battery Meter
5 Hour Meter
6 Battery Charger Indicator
7 Traverse Reverse
8 Traverse Speed Control

FORM NO. 79986A - Advolution 20B, 20BT - 5
INTRODUCTION
This manual will help you get the most from your Nilfisk-Advance floor ma-
chine. Read it thoroughly before operating the machine.
This product is intended for commercial use only.
PARTS AND SERVICE
Repairs, when required, should be performed by your Authorized Nilfisk-
Advance Service Center, who employs factory trained service personnel,
and maintains an inventory of Nilfisk-Advance original replacement parts and
accessories.
MODIFICATIONS
Modifications and additions to the cleaning machine which affect capacity
and safe operation shall not be performed by the customer or user without
prior written approval from Nilfisk-Advance Inc. Unapproved modifications
will void the machine warranty and make the customer liable for any resulting
accidents.
NAME PLATE
The Model Number and Serial Number of your machine are shown on the
Nameplate on the bottom of the machine. This information is needed when
ordering repair parts for the machine. Use the space below to note the Model
Number and Serial Number of your machine for future reference.
MODEL NUMBER
SERIAL NUMBER
UNCRATE THE MACHINE
When the machine is delivered, carefully inspect the shipping carton and the
machine for damage. If damage is evident, save the shipping carton so that
it can be inspected. Contact the Nilfisk-Advance Customer Service Depart-
ment immediately to file a freight damage claim (phone number is provided
on the back cover of this manual).
PREPARING THE MACHINE FOR USE
WARNING!
Use extreme caution when working with batteries. Sulfuric
acid in batteries can cause severe injury if allowed to contact
the skin or eyes. Explosive hydrogen gas is vented from
inside the batteries through openings in the battery caps. This
gas can be ignited by any arc, spark or flame.
WHEN SERVICING BATTERIES....
• Remove all jewelry
• Do not smoke
• Wear safety glasses
• Work in a well-ventilated area
• Do not allow tools to touch more than one battery terminal
at a time.
CAUTION!
Electrical components in this machine can be severely dam-
aged if the batteries are not installed and connected properly.
Batteries should be installed by your local Nilfisk-Advance
dealer or by a qualified electricain.
The Advolution 20B and 20BT may be used with three 12 volt
185 amp hour batteries or three 12 volt 234 amp hour AGM
batteries.
CAUTION!
The battery charger must be reprogrammed when switching
from lead acid to AGM batteries. See the Charger Manual for
instructions.
EN
ENGLISH
revised 7/11

6 - FORM NO. 79986A - Advolution 20B, 20BT
EN
ENGLISH
C
D
123
456
E
AB

FORM NO. 79986A - Advolution 20B, 20BT - 7
PREPARING THE MACHINE
FOR USE

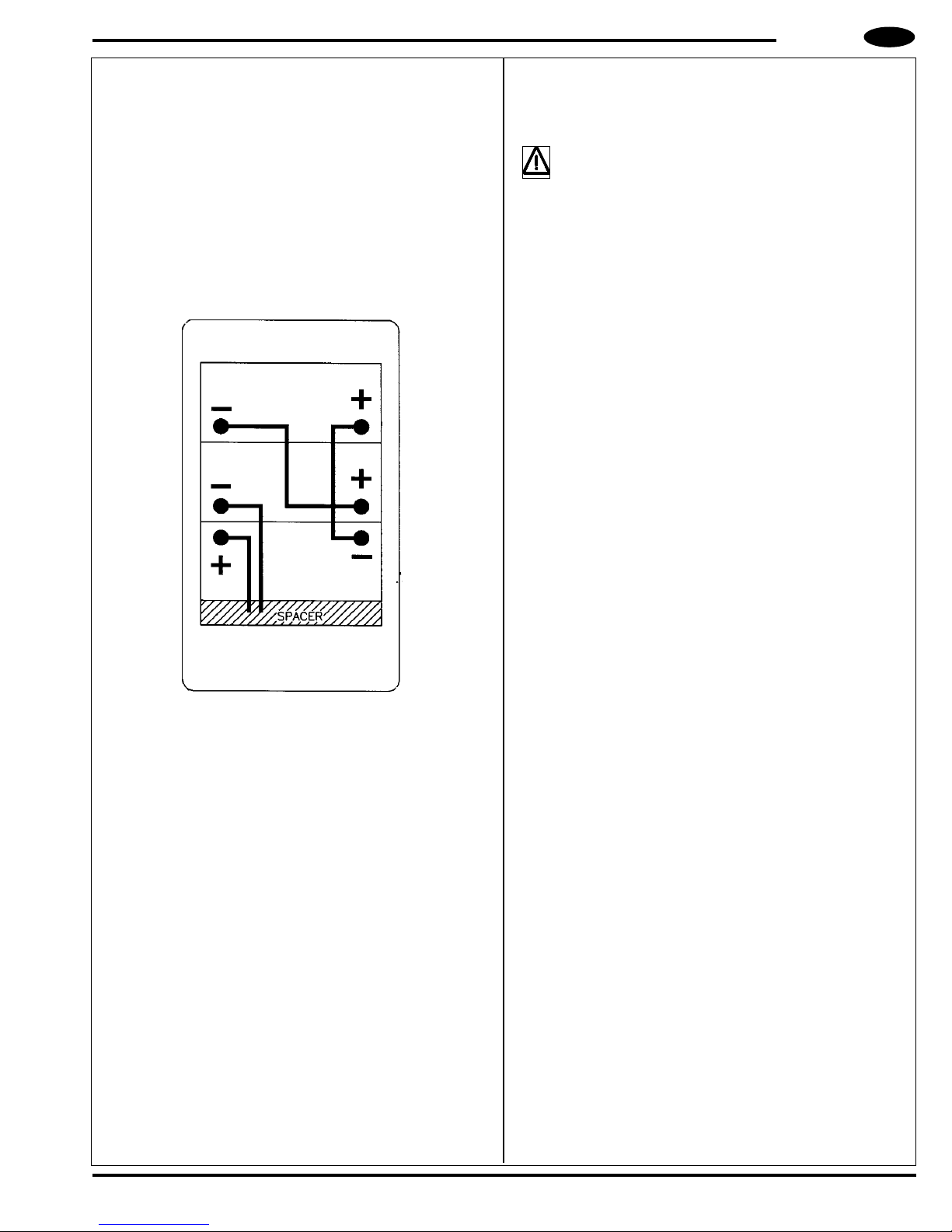

(B)-INSTALLING THE BATTERIES
1Carefully lift the batteries into the battery tray. Arrange as shown in
Figure B.
B
2Make sure the key switch is in the OFF position.
3Install the battery cables as shown in figure B, with the terminals marked
“P” on the positive battery posts and the terminals marked “N” on the
negative battery posts. Position the cables so that the caps can be
easily removed when it is necessary to add water to the batteries.
4Tighten the nut on each battery terminal just enough to keep the terminal
from being turned on the battery post. Then tighten the nut one more
full turn.
5Coat all the terminals and posts with grease, petroleum jelly or spray-on
battery coating (available at most auto parts stores).
6Put on the black rubber “boots” over each of the terminals and use the
plastic tie straps to hold them in place.
7Join the connector from the battery pack to the connector on the control
panel.
8Reassemble machine.
NOTE: Charge the batteries before using the machine.
(C)-PAD INSTALLATION
Your local Nilfisk-Advance distributor can provide the proper pads and floor
finishes for use with this machine.
CAUTION!
Using the wrong kind of pad on this machine can damage
the floor. The pad must be centered properly on the pad
holder to prevent machine vibration.
For pad installation, follow the steps below (see steps 1 - 6 in Figure
C):
1 Turn the key switch off.
2Put the machine in the position shown, to access the pad retainer.
3 Goto the front of themachine. While holding thepad retainer withone hand,
rotate the pad and pad driver counter clockwise to loosen the pad retainer.
4 Remove the old pad and install a new one, being careful to center it on
the outside diameter of the pad driver. NOTE: Vibration could occur if you
center the hole in the pad to the opening for the pad retainer. Always
use a high quality pad rated to operate at 2000 rpm.
5 Retighten the pad retainer as tight as possible.
6 Raise the back of the machine to lower the pad housing by lifting as
shown.
(D)-DUST BAG INSTALLATION
Your local Nilfisk-Advance distributor can provide the proper pads and floor
finishes for use with this machine.
IMPORTANT!
Install dust collector bag (part number 56201569) on top of
control housing (see Figure D). The dust collection system will
not operate properly if the collector bag is full or torn.
(E)-ADJUSTING PAD PRESSURE
The pad pressure is set at the factory for optimal burnishing with most
pad and finish combinations. If unique pad or finish conditions require
pad pressure adjustments, adjust by following the procedure below.
NOTE: Pad pressure adjustments should be performed by a qualified
service technician.
1Turn key switch off (O).
2From underneath burnisher, loosen jam nut (A).
3 To decrease pad pressure , turn bolt (B) clockwise.
4 To increase pad pressure, turn bolt (B) counterclockwise.
5 Re-tighten jam nut (A).
EN
ENGLISH

8 - FORM NO. 79986A - Advolution 20B, 20BT
EN
ENGLISH
MAINTENANCE
MAINTENANCE SCHEDULE
Maintenance Item Daily Monthly Yearly
Charge Batteries x
Check/Replace Dust Bags x
Check/Replace Skirt x
Clean Pad x
Lubrication x
Check/Service Pad Motor Brushes x
Service Drive Motor Brushes x
BATTERY MAINTENANCE
Charge the batteries each time the machine is used for 1 hour or longer, or
whenever the Battery Meter reads in the red area.
To Charge the Batteries...
1Remove cover.
2Plug charger in.
3Check the fluid level in all battery cells after charging the batteries. Add
distilled water, if necessary, to bring the fluid level up to the bottom of the
filler tubes.
CAUTION!
To avoid damage to floor surfaces, wipe water and acid from
the top of the batteries after charging.
CAUTION!
Acid can spill onto the floor if the batteries are overfilled.
IMPORTANT
Motor damage resulting from failure to service carbon
brushes is not covered under warranty. See the Limited
Warranty statement.
TROUBLESHOOTING
MACHINE VIBRATION
1Pad is not centered properly.
2Defective pad. Replace.
SWIRL MARKS
1Pad is too aggressive for the floor finish.
2Pad is dirty, Check and replace.
REDUCED RUNNING TIME
1Battery needs to be charged.
2Batteries need water. Add just enough to cover the plates in each cell.
Then charge the batteries and check the water level again.
(E) PAD ASSIST MACHINE DOES NOT PULL
ITSELF
For pad assist adjustment, follow the steps below (see steps 1 - 6 in
Figure E):
1Tip burnisher back as shown to gain access to the pivot bracket.
2Remove the dust bag.
3Pull down on the dust skirt to gain access to the adjustment hardware.
4Lossen pivot bracket adjustment hardware and pivot bolts and rotate
bracket counterclockwise to increase pad assist.
5Pivot braket has slots to allow adjustment.
6Adjust pivot bracket so pad is tipped down towards the RH side of the
machine to increase the pad assist. Then retighten the adjustment hard-
ware.
CAUTION!
Pad assist will vary depending on the aggressiveness of pad
and the floor finish. If the deck is angled too much it could
result in the pad burning the floor on the RH side.

FORM NO. 79986A - Advolution 20B, 20BT - 9
EN
ENGLISH
E12
34
56
Pivot bracket
Pivot bracket adjustment hardware
Pivot Bolt Front (another
one on rear of bracket)
Slots to allow
adjustment
View from rear
of machine
RH Side

10 - FORM NO. 79986A - Advolution 20B, 20BT
SPECIFICATIONS:
Model Advolution 20B Advolution 20BT Advolution 20B Advolution 20BT
Model Number 01595A 01594A 01597A 01596A
01585A (w/active vac) 01584A (w/active vac) 01587A (w/active vac) 01586A (w/active vac)
Power Supply 36 volt 36 volt 36 volt 36 volt
200AH 200AH 234AH AGM 234AH AGM
Motor, Pad 2.5 hp (1.9 kW) 65 amp 2.5 hp (1.9 kW) 65 amp 2.5 hp (1.9 kW) 65 amp 2.5 hp (1.9 kW) 65 amp
Motor Traction .5 hp PM / .37 kW .5 hp PM / .37 kW
Drive System Pad Assist Direct Drive Pad Assist Direct Drive
Pad 20” (51cm) 20” (51cm) 20” (51cm) 20” (51cm)
Pad Speed 2000 rpm 2000 rpm 2000 rpm 2000 rpm
Pad Pressure 0-30 lbs. 0-30 lbs 0-30 lbs. 0-30 lbs
Speed, Forward Pad Assist 0 - 240 ft/min. Pad Assist 0 - 240 ft/min.
Speed, Reverse Pad Assist 0 - 170 ft/min. Pad Assist 0 - 170 ft/min.
Vibration <2.5 m/s2<2.5 m/s2 <2.5 m/s2<2.5 m/s2
Sound Level (dbA) 68 68 68 68
Drive Wheel 1.62”x8.00” (4cmx20cm) 1.62”x8.00” (4cmx20cm) 1.62”x8.00” (4cmx20cm) 1.62”x8.00” (4cmx20cm)
Charger 36V, 25A, 36V, 25A, 36V, 25A, 36V, 25A,
85-265V/45-65Hz 85-265V/45-65Hz 85-265V/45-65Hz 85-265V/45-65Hz
Length 50 inches (127cm) 50 inches (127cm) 50 inches (127cm) 50 inches (127cm)
Width 23 inches (58cm) 23 inches (58cm) 23 inches (58cm) 23 inches (58cm) Height
41.25 inches (105cm) 41.25 inches (105cm) 41.25 inches (105cm) 41.25 inches (105cm) Burnishing Swath
20 inch (51cm) 20 inch (51cm) 20 inch (51cm) 20 inch (51cm)
Polishing Rate 24,000 sq. ft./hr. 24,000 sq. ft./hr. 24,000 sq. ft./hr. 24,000 sq. ft./hr.
Weight (w/3 - 200AH) 487 lbs./ 221 kg 501 lbs./227 kg 600 lbs./ 272 kg 614 lbs./279 kg
Shipping Weight 584 lbs./265 kg 598 lbs./271 kg 697 lbs./316 kg 711 lbs./323 kg
SPECIFICATIONS
EN
ENGLISH

FORM NO. 79986A - Advolution 20B, 20BT - 11
EN
ENGLISH

12 - FORM NO. 79986A - Advolution 20B, 20BT
ES
ESPAÑOL
INDICE
Instrucciones de seguridad............................................................................................... 13
Conozca su máquina........................................................................................................ 14
Introducción...................................................................................................................... 15
Piezas y servicio......................................................................................................... 15
Placa de identificación................................................................................................ 15
Desempacar la máquina ............................................................................................ 15
Preparación de la máquina para su funcionamiento ........................................................ 15
Hacer el servicio de las baterías ................................................................................ 15
Instalación de las baterías.......................................................................................... 17
Instalación de la almohadilla ...................................................................................... 17
Instalación de la bolsa de polvo ................................................................................. 17
Ajustar la presión de la almohadilla............................................................................ 17
Mantenimiento..................................................................................................................18
Programa de mantenimiento ...................................................................................... 18
Mantenimiento de las baterías ................................................................................... 18
Resolución de problemas................................................................................................. 18
Vibración de la máquina............................................................................................. 18
Marcas de remolinos .................................................................................................. 18
Tiempo de ejecución reducido.................................................................................... 18
La máquina auxiliar del disco no se tracciona a sí misma ............................................... 18
Especificaciones............................................................................................................... 20
Sección II Listado de piezas............................................................................................. 31
ADVERTENCIA:
LosProductos a la ventaeneste Manual contienen, opueden contener, productosquímicos reconocidos por algunosgobiernos(comoel Estado
de California, según lo indica en su Proposición 65, Ley de Advertencia Regulatoria) como causantes de cáncer, defectos de nacimiento u
otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores de estos Productos que los coloquen
en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la obligación regulatoria de realizar determinados avisos,
advertencias o divulgaciones respecto de los productos químicos contenidos o posiblemente contenidos en los Productos utilizados en tal lugar.
Es la responsabilidad del comprador conocer y cumplir con todas las leyes y reglamentaciones relacionadas con el uso de estos Productos
en tales entornos. El Fabricante niega toda responsabilidad de informar a los compradores sobre requisitos específicos que pueden regir el
uso de los Productos en tales entornos.

FORM NO. 79986A - Advolution 20B, 20BT - 13
ES
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR
Esta máquina únicamente es apropiada para el uso comercial, por ejemplo, en hoteles, escuelas, hospitales, fábricas, negocios y oficinas y no
para ser utilizada en la limpieza doméstica normal.
Al usar este artefacto eléctrico es necesario tomar precauciones básicas en todo momento, incluyendo:
¡ADVERTENCIA!
Antes de usar el artefacto, lea todas las instrucciones a fin de reducir el riesgo de incendio, descarga eléctrica, lesiones o daño a la propiedad.
* No opere la máquina antes de que esté completamente montada. Compruebe cuidadosamente el estado de la máquina
antes de cada utilización.
* Riesgo de explosión y de incendio. No use nunca la máquina con o cerca de combustibles, polvo de granos, disolventes,
diluyentes u otros materiales inflamables.
* Las baterías ácido/plomo generan gases que pueden originar una explosión. Procure que no haya ninguna llama ni chispa
cerca de las baterías. No fume. Cargue las baterías sólo en un local perfectamente ventilado. Antes de desconectar el
cargador de la máquina, compruebe que el enchufe del cargador CA está desconectada de la toma de red.
* Método de eliminación de desechos: Eliminar como desechos peligrosos. Cumplir con todas las reglamentaciones
ambientales nacionales, provinciales/estatales y locales con relación a los desechos de plomo y ácidos. Enviar las
baterías a una fundición de plomo para su reciclaje de acuerdo con las reglamentaciones nacionales, provinciales/es-
tatales y locales aplicables.
* Cuando trabaja cerca de las baterías, siempre lleve gafas o ropas de protección. Quite su reloj y sus joyas. No introduzca
ninguna herramienta ni otros objetos metálicos entre las bornas o sobre la tapa de las baterías.
* Riesgo de electrocución si Ud. utilice un cargador cuyo cable de alimentación está dañado. No use nunca un cargador
cuyo cable de alimentación está dañado.
* La única posición correcta para el operador es la posición de pie, detrás de la máquina.
* Esta máquina pesa. No intente transportarla o desplazarla sin la ayuda de otra persona. Se necesitan dos personas para
desplazarla sobre una rampa de carga. Siempre desplace la máquina despacio. No gire la máquina sobre una rampa.
No deje nunca la máquina parada sobre un plano inclinado. Si está manejando la máquina en una superficie con una
pendiente superior a 2%, no la dentenga, gire ni estacione.
*Las máquinas pueden volcar y causar lesiones o daños si se las conduce por bordes de escalones o de muelles de
carga. Detenga la máquina y déjela solamente en superficies uniformes. Cuando detenga la máquina coloque todos
los interruptores en la posición “OFF” (apagado).
*Las alteraciones o modificaciones no autorizadas por el fabricante invalidan cualquier garantía y responsabilidad y podrían
ocasionar daños en la máquina o lesiones en el operador o cualquier otra persona que se encuentre en el lugar.
* Sólo el personal cualificado y autorizado por Nilfisk Advance puede efectuar el mantenimiento y las reparaciones de
nuestras máquinas. ¡ Se trata de su seguridad !
* Procure que el sistema eléctrico sea siempre seco. Seque cuidadosamente la máquina después de cada utilización.
Guarde la máquina en un local seco.
* Es indispensable leer todas las instrucciones escritas en la máquina antes de la primera utilización. Compruebe que
todos los adhesivos y todas las instrucciones estén colocados en los sitios previstos.
* Use sólo productos de limpieza y ceras especialmente concebidos para máquinas. No use productos inflamables.
* Durante la limpieza, la reparaciòn o el mantenimiento de la máquina, durante el reemplazo de partes o durante el cambio de funciòn,
debe desconectarse la fuente de energía.
* No use la máquina como taburete o escabel. No úsela como medio de transporte o mueble. Corre el peligro de causar
lesiones o daños materiales
* Se anulará la garantía de la máquina si se utiliza piezas que no son piezas originales Nilfisk-Advance. Sólo use re-
cambios Nilfisk-Advance.
GUARDE ESTAS INSTRUCCIONES

14 - FORM NO. 79986A - Advolution 20B, 20BT
1
22
4
3
5
1
2
33
4
5
6
7
8
ES
ESPAÑOL
CONOZCA SU MÁQUINA
1 Interruptor de llave On/Off
(encendido/ apagado)
2 Interruptores de energía de la almohadilla
3 Cuentavueltas
4 Medidor de batería
5 Indicador del cargador de batería
Advolution 20BT
Advolution 20B
CONOZCA SU MÁQUINA
1 Interruptor de llave On/Off
(encendido/ apagado)
2 Interruptor de energía de la almohadilla
3 Interruptores de desplazamiento / almohadilla
4 Medidor de batería
5 Cuentavueltas
6 Indicador del cargador de
batería
7 Marcha atrás
8 Control de velocidad de
desplazamiento

FORM NO. 79986A - Advolution 20B, 20BT - 15
INTRODUCTION
Este manual lo ayudará a aprovechar al máximo su máquina para pisos Nilfisk-
Advance. Léalo a fondo antes de poner la máquina en funcionamiento.
Este producto está diseñado para uso comercial solamente.
PIEZAS Y MANTENIMENTO
Cuando sea necesario realizar reparaciones, las mismas deben ser efectuadas
porelCentrodeServiciosautorizadodeNilfisk-Advance,elcualempleapersonal
de mantenimiento capacitado en fábrica y dispone de un inventario de piezas
de recambio y accesorios originales Nilfisk-Advance.
MODIFICACIONES
Las modificaciones y los agregados a la máquina de limpieza que afecten
su capacidad y su funcionamiento seguro no serán realizados por el cliente
o el usuario sin la autorización previa y por escrito de Nilfisk-Advance Inc.
Las modificaciones que no cuenten con la aprobación correspondiente
anularán la garantía de la máquina y harán que el cliente sea responsable de
cualquier accidente resultante.
PLACA DE IDENTIFICACIÓN
El número de modelo y el número de serie de su máquina aparecen en la
placa de identificación ubicada en la parte inferior de la máquina. Es necesario
contar con esta información para realizer pedidos de piezas de recambio para
la máquina. Use el espacio provisto o a continuación para anotar el número de
modelo y el número de serie de su máquina para referencia futura.
NÚMERO DE MODELO
NÚMERO DE SERIE
DESEMBALAJE DE LA MÁQUINA
Cuando reciba la màquina, inspeccione con cuidado la caja de embarque y la
máquina, para verificar si hay algún daño. Si hay algún daño evidente, guarde
la caja de embarque de modo que se la pueda inspeccionar. Comuníques con
elDepartamentodeAtenciónalClientedeNilfisk-Advanceinmediatamentepara
presentar un reclamo por daños en el flete (el número de teléfono aparece en
la contratapa de este manual.)
PREPARACIÓN DE LA MÁQUINA
PARA SU FUNCIONAMIENTO
¡ADVERTENCIA!
Tome suma precaución cuando trabaje con baterías. El ácido sulfúrico
en las baterías puede causar graves lesiones si entra en contacto con
la piel o los ojos. Las baterías emiten gas hidrógeno explosivo a través
de las aberturas de las tapas. Este gas puede encenderse con cualquier
arco eléctrico, chispa o llama.
CUANDO HAGA EL SERVICIO DE LAS BAT-
ERÍAS...
• Sáquese todas las joyas.
• No fume
• Use gafas de seguridad
• Trabaje en un área bien ventilada.
• No permita que las herramientas toquen más de un terminal
de la batería a la vez.
¡PRECAUCIÓN!
Loscomponentes eléctricos deestamáquina pueden sufrirserios
dañossilasbateríasnoseinstalanyconectandemaneraadecuada.
Las baterías deben ser instaladas por su representante local de
Nilfisk-Advance o por un electricista calificado.
Advolution20B y 20BT pueden usarse con tres baterías de 12 voltios 185
amperios hora o tres baterías AGM de 12 voltios 234 amperios hora.
¡PRECAUCIÓN!
Es necesario reprogramar el cargador de baterías cuando se pasa
de baterías de plomo a baterías AGM. Consulte el Manual del
Cargador para ver las instrucciones correspondientes.
ES
ESPAÑOL
revised 7/11

16 - FORM NO. 79986A - Advolution 20B, 20BT
ES
ESPAÑOL
C
D
123
456
E
AB
Retire la cubierta
Reemplace la bolsa
de polvo

FORM NO. 79986A - Advolution 20B, 20BT - 17
ES
ESPAÑOL
PREPARACIÓN DE LA MÁQUINA
PARA SU FUNCIONAMIENTO
(B)-INSTALACIÓN DE LAS BATERÍAS
1Coloque cuidadosamente las baterías en la bandeja de baterías.
Ordénelas de la forma que se muestra en la figura B.
B
2Asegúrese de que el interruptor de llave se encuentre en la posición
“OFF” (O).
3Instale los cables de la batería como se muestra en la figura B, con
los terminales marcados con la letra “P” en los bornes positivos de
la batería y los terminales marcados con la letra “N” en los bornes
negativos. Coloque los cables de manera tal que se puedan quitar las
tapas fácilmente cuando sea necesario agregar agua a las baterías.
4Apriete la tuerca de cada terminal de la batería justo lo suficiente como
para evitar que el terminal se vuelva sobre el borne de la batería. Luego
apriete la tuerca una vuelta más.
5Cubra todos los terminales y los bornes con grasa, vaselina o rocíe
sobre el revestimiento de la batería (disponible en la mayoría de los
negocios de repuestos).
6Coloque las “botas” de goma negra sobre cada uno de los terminales
y utilice las tiras de amarres plásticos para sostenerlas en su lugar.
7Una el conector del paquete de baterías al conector del panel de
control.
8Vuelva a ensamblar la máquina.
NOTA : Cargue las baterías antes de utilizar la máquina.
(C)-INSTALACIÓN DE LA ALMOHADILLA
Su distribuidor local de Nilfisk-Advance le puede proveer las almohadillas y los
acabados de piso adecuados para utilizar con esta máquina.
¡PRECAUCIÓN!
Siutilizauntipodealmohadillaequivocadaenestamáquina,
puededañarelpiso.Laalmohadilladebeestarcorrectamente
centrada en el soporte para evitar que la máquina vibre.
Para instalar la almohadilla, siga los pasos de abajo (ver pasos 1 - 6
en la figura C):
1 Gire el interruptor de llave hasta la posición “OFF” (apagado).
2Coloque la máquina en la posición que se muestra (2) para tener acceso
al retenedor de almohadilla.
3 Póngase delante de la máquina. Manteniendo con una mano la sujeción
del disco, gire el disco y el portadisco en el sentido contrario de las agujas del
reloj para aflojar la sujeción.
4 Extraiga el disco usado e instale uno nuevo, teniendo cuidado de cen-
trarlo sobre el diámetro exterior del motor del disco. NOTA: Podría ocurrir
vibración si centra el orificio del disco en la abertura del retén del disco.
Siempre utilice un disco de alta calidad adecuado para operar a 2000
rpm.
5 Vuelva a apretar la sujeción al máximo.
6 Levante la parte trasera de la máquina para bajar el alojamiento del disco,
tirando de las empuñaduras hacia arriba como indicado en la figura C (6).
(D)-INSTALACIÓN DE LA BOLSA DE POLVO
IMPORTANTE!
Instale la bolsa colectora de polvo (pieza número
56201569) encima del alojamiento del control (figura D).
El sistema de recolección de polvo no funcionará correcta-
mente si la bolsa colectora está llena o rota.
(E)-AJUSTE DE LA PRESIÓN DE LA ALMO-
HADILLA
La presión de la almohadilla se configura de fábrica para un
bruñido óptimo con la mayoría de las combinaciones de al-
mohadilla y acabado. Si existieran condiciones de acabado o
de almohadilla únicas que requirieran ajustes en la presión de
la almohadilla, realice los ajustes de acuerdo con el siguiente
procedimiento. NOTA: Un técnico calificado debe ser quien
realice los ajustes de presión de la almohadilla.
1Gire el interruptor de llave hasta la posición “O” (apagado).
2Desde abajo de la bruñidora, afloje la contratuerca (A).
3 Para disminuir la presión de la almohadilla, gire el perno (B) en el
sentido de las agujas del reloj.
4 Para aumentar la presión de la almohadilla, gire el perno (B) en sentido
contrario a las agujas del reloj.
5 Vuelva a ajustar la contratuerca (A).
CONEXION DE LAS BATERIAS
Parte delantera de la máquina

18 - FORM NO. 79986A - Advolution 20B, 20BT
ES
ESPAÑOL
MANTENIMENTO
PROGRAMA DE MANTENIMIENTO
Elemento de mantenimiento Diariamente Mensualmente Anualmente
Cargar las baterías x
Controlar/ reemplazar las x
bolsas de polvo
Controlar/ reemplazar el faldón x
Limpiar la almohadilla x
Lubricación x
Controlar/ Hacer el servicio de x
los cepillos del motor de la almohadilla
Hacer el servicio de los cepillos del motor de accionamiento x
MANTENIMIENTO DE LA BATERÍA
Cargue las baterías cada vez que utilice la máquina durante una hora o más,
o siempre que el medidor de baterías indique el área roja.
Para cargar las baterías…
1Retirar la cubierta.
2Enchufar el cargador.
3Controlar el nivel de líquido de todos los elementos de las baterías
después de cargarlas. Si es necesario, agregue agua destilada para
llevar el nivel de líquido hasta la parte inferior de los tubos de llenado.
¡PRECAUCIÓN!
Para evitar que se dañen las superficies de los pisos, limpie
elaguayelácidodelapartedearribadelasbateríasdespués
de cargarlas.
¡PRECAUCIÓN!
El ácido puede derramarse en el piso si las baterías están
sobrecargadas.
IMPORTANTE
La garantía no cubre los daños del motor que resulten de
una falla al hacer el servicio de las escobillas de carbono.
Consulte la declaración de Garantía Limitada.
RESOLUCIÓN DE PROBLEMAS
VIABRACIÓN DE LA MÁQUINA
1La almohadilla no está centrada de manera adecuada.
2Almohadilla defectuosa. Reemplácela
MARCAS DE REMOLINOS
1La almohadilla es demasiado agresiva para el acabado del piso.
2La almohadilla está sucia. Contrólela y reemplácela.
TIEMPO DE EJECUCIÓN REDUCIDO
1Es necesario cargar la batería
2Las baterías necesitan agua. Agregue justo el agua suficiente
para cubrir las placas de cada elemento. Luego cargue las bat-
erías y controle el nivel de agua nuevamente.
(E) LA MÁQUINA AUXILIAR DEL DISCO NO SE
TRACCIONA A SÍ MISMA
Para el ajuste del dispositivo auxiliar del disco, siga los siguientes pasos (vea
pasos 1 – 6 en la Figura E):
1Incline la bruñidora hacia atrás, como se muestra en la ilustración, para
tener acceso a la ménsula de pivote.
2Retire la bolsa colectora de polvo.
3Tire del faldón de polvo hacia abajo para tener acceso al hardware de
ajuste.
4Afloje el hardware de ajuste de la ménsula de pivote y los pernos de
pivote y rote la ménsula en sentido contrario a las agujas del reloj para
incrementar el dispositivo auxiliar del disco.
5La ménsula de pivote tiene ranuras para permitir el ajuste.
6Ajuste la ménsula de pivote de manera que el disco se incline de manera
descendente hacia el lateral derecho de la máquina para incrementar
el dispositivo auxiliar del disco. Luego, vuelva a apretar con tensión el
hardware de ajuste.
¡PRECAUCIÓN!
Eldispositivoauxiliardeldiscovaríadependiendodelaagresividad
del disco y del acabado del piso. Si la plataforma es demasiado
angulada podría resultar en que el disco queme el piso sobre el
lateral derecho.

FORM NO. 79986A - Advolution 20B, 20BT - 19
ES
ESPAÑOL
E12
34
56
Ménsula de pìvote
Hardware de ajuste de la ménsula de pivote
Ranuras para
permitir el ajuste
Vista desde la parte pos-
terior de la máquina
Lateral derecho
La parte frontal del perno de pivote (otro
sobre la parte posterior de la ménsula)

20 - FORM NO. 79986A - Advolution 20B, 20BT
CARACTERÍSTICAS TÉCNICAS
Modelo Advolution 20B Advolution 20BT
Número modelo 01595A 01594A
01585A (con Vacío Activo) 01584A (con Vacío Activo)
Alimentación 36V 36V
200 Ah 200 Ah
Motor del disco 1,9 kW, 65 Amp 1,9 kW, 65 Amp
Tracción del motor .5 potencia PM / .37 kW
Sistema conductor con asistencia del disco Accionamiento directo
Disco 51 cm 51 cm
Velocidad de rotación 2.000 r/min. 2.000 r/min.
del disco
Presión del disco 0 - 13,6 kg 0 - 13,6 kg
Velocidad marcha adelante (con asistencia del disco) 0 - 75 m/min.
Velocidad marcha atrás (con asistencia del disco) 0 - 52 m/min.
Vibración <2,5 m/s2 <2,5 m/s2
Nivel acústico (dba) 68 68
Rueda motriz 4 cm x 20 cm 4 cm x 20 cm
Cargador 36V, 25A, 85-265V/45-65Hz 36V, 25A, 85-265V/45-65Hz
Longitud 127 cm 127 cm
Anchura 58 cm 58 cm
Altura 105 cm 105 cm
Anchura faja pulida 51 cm 51 cm
Rendimiento 2.230 m²/h 2.230 m²/h
Peso (con 3-200Ah) 221 kg 227 kg
Peso entregado 265 kg 271 kg
Modelo Advolution 20B Advolution 20BT
Número modelo 01597A 01596A
01587A (con Vacío Activo) 01586A (con Vacío Activo)
Alimentación 36V 36V
234 Ah (AGM) 234 Ah (AGM)
Motor del disco 1,9 kW, 65 Amp 1,9 kW, 65 Amp
Tracción del motor .5 potencia PM / .37 kW
Sistema conductor con asistencia del disco Accionamiento directo
Disco 51 cm 51 cm
Velocidad de rotación 2.000 r/min. 2.000 r/min.
del disco
Presión del disco 0 - 13,6 kg 0 - 13,6 kg
Velocidad marcha adelante (con asistencia del disco) 0 - 75 m/min.
Velocidad marcha atrás (con asistencia del disco) 0 - 52 m/min.
Vibración <2,5 m/s2 <2,5 m/s2
Nivel acústico (dba) 68 68
Rueda motriz 4 cm x 20 cm 4 cm x 20 cm
Cargador 36V, 25A, 85-265V/45-65Hz 36V, 25A, 85-265V/45-65Hz
Longitud 127 cm 127 cm
Anchura 58 cm 58 cm
Altura 105 cm 105 cm
Anchura faja pulida 51 cm 51 cm
Rendimiento 2.230 m²/h 2.230 m²/h
Peso (con 3-200Ah) 272 kg 279 kg
Peso entregado 316 kg 323 kg
ES
ESPAÑOL
