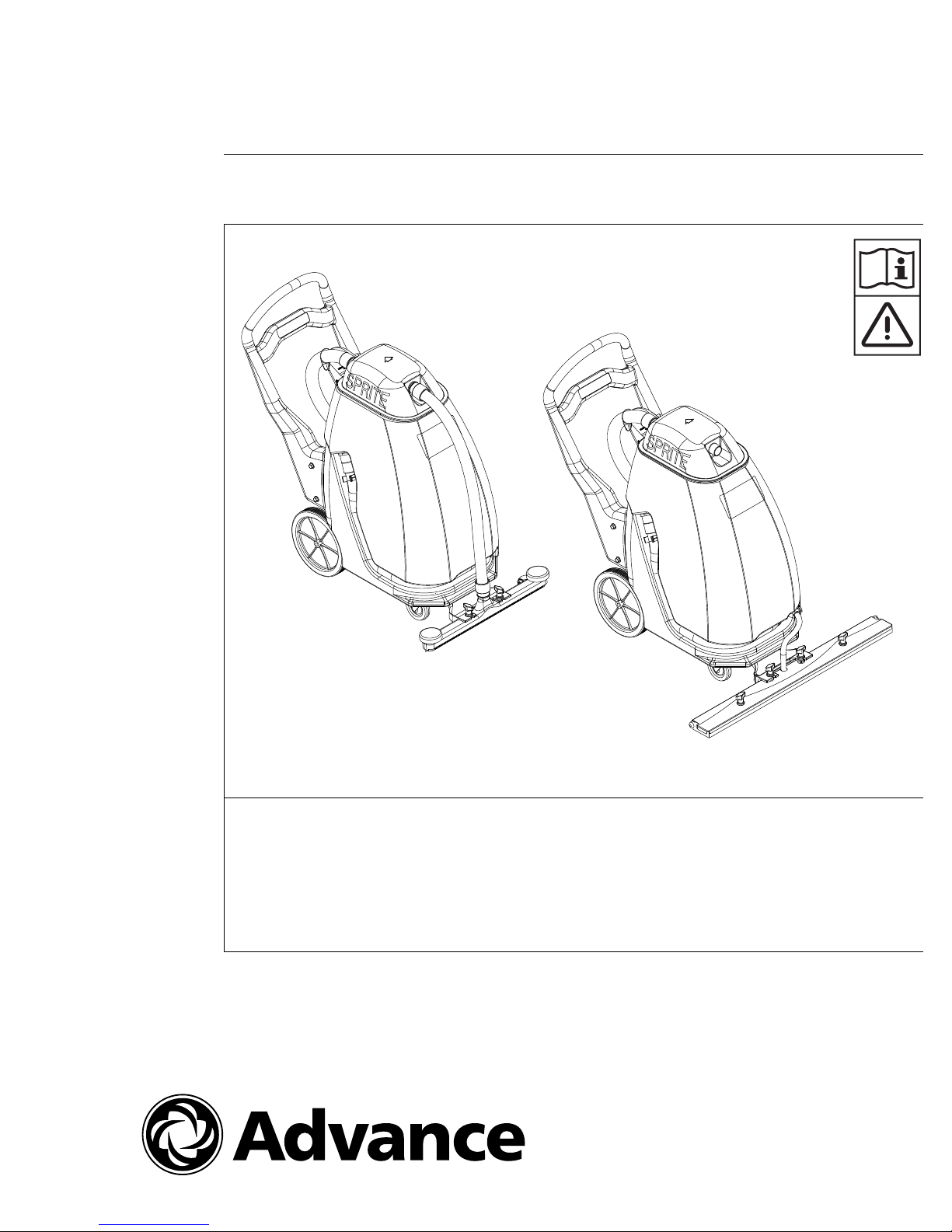

Advance acoustic Sprite 16 Pro User manual

Instructions For Use - Original Instructions
Instrucciones de uso
Mode d’ emploi
Advance Models 56381746, 56381727
12/10 revised 6/11 Form No. 56091026
Sprite™16
Sprite™16 Pro
A-English
B-Español
C-Français

A-2 / ENGLISH
A-2 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
TABLE OF CONTENTS
Page
Introduction.......................................................................................A-3
Parts and Service.............................................................................A-3
Nameplate........................................................................................A-3
Unpacking the Machine....................................................................A-3
Cautions and Warnings....................................................................A-4
Know Your Machine..........................................................................A-6
Operating the Machine
To Pick Up Water..............................................................................A-7
To Pick Up Dust and Dirt..................................................................A-7
To Use StripperApplicator................................................................A-7
After Using the Machine...................................................................A-8
Lubrication........................................................................................A-8
Vacuum Motor Brushes....................................................................A-8
Maintenance Schedule.....................................................................A-9
Technical Specifications...................................................................A-9

ENGLISH /A-3
FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - A-3
INTRODUCTION
This manual will help you get the most from your Advance Sprite™ 16, Sprite™ 16 Pro wet/dry vacuum and Stripper Applicator. Read it thoroughly before
operating the machine.
Note: Bold numbers in parentheses indicate items illustrated on page 6 (figures 4 and 5).
This product is intended for commercial use only.
PARTSAND SERVICE
Repairs, when required, should be performed by your Authorized Advance Service Center, who employs factory trained service personnel, and maintains an
inventory of Advance original replacement parts and accessories.
Call the ADVANCE DEALER named below for repair parts or service. Please specify the Model and Serial number when discussing your machine.
MODIFICATIONS
Modifications and additions to the cleaning machine which affect capacity and safe operation shall not be performed by the customer or user without prior written
approval from Nilfisk-Advance Inc. Unapproved modifications will void the machine warranty and make the customer liable for any resulting accidents.
NAME PLATE
The Model and Serial Number of your machine are shown on the Nameplate on the machine. This information is needed when ordering repair parts for the
machine. Use the space below to note the Model and Serial Number of your machine for future reference.
MODEL
SERIAL NUMBER
UNCRATING
When the machine is delivered, carefully inspect the shipping carton and the machine for damage. If damage is evident, save the shipping carton so that it can be
inspected. Contact the Advance Customer Service Department immediately to file a freight damage claim.
MACHINEASSEMBLY
1Unpack the supplied hardware and assemble the Handle (7) to the chassis securing the Power Cord (6) with the Support Clamp as shown in Figure 5 on page
6.
2Install the Dome Lid (2) on top of the Recovery Tank (3) and attach the Vac Motor Hose (12) to the back of the Dome Lid as shown in Figure 4 on page 6.
3If you have the Sprite™ 16, install the Squeegee (9) and Recovery Hose (8) as shown in Figure 4 on page 6.
4 If you have the Sprite™ 16 Pro, you can also use the Stripper Applicator Assembly (14) and connect the Hose to the Two-way Ball Valve (15) as shown in
Figure 4 on page 6.
WARNING!
The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of California, as identified in
its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In certain locations (including the State of California)
purchasers of these Products that place them in service at an employment job site or a publicly accessible space are required by regulation to make certain
notices, warnings or disclosures regarding the chemicals that are or may be contained in the Products at or about such work sites. It is the purchaser’s
responsibility to know the content of, and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer
disclaims any responsibility to advise purchasers of any specific requirements that may be applicable to the use of the Products in such environments.
revised 6/11

A-4 / ENGLISH
A-4 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
CAUTIONSAND WARNINGS
SYMBOLS
Advance uses the symbols below to signal potentially dangerous conditions. Read this information carefully and take the necessary
steps to protect personnel and property.
DANGER!
Is used to warn of immediate hazards that will cause severe personal injury or death.
WARNING!
Is used to call attention to a situation that could cause severe personal injury.
CAUTION!
Is used to call attention to a situation that could cause minor personal injury or damage to the machine or other property.
Read all instructions before using.
IMPORTANT SAFETY INSTRUCTIONS
This machine is only suitable for commercial use, for example in hotels, schools, hospitals, factories, shops and offices other than
normal residential housekeeping purposes.
When using an electrical appliance, basic precautions should always be followed, including the following:
Read all instructions before using.
WARNING!
To reduce the risk of fire, electric shock, or injury:
*Do not leave the appliance when it is plugged in. Unplug the unit from the outlet when not in use and before servicing.
*Do not expose to rain. Store indoors.
*Do not allow to be used as a toy. Close attention is necessary when used by or near children.
*Use only as described in this manual. Use only the manufacturer’s recommended attachments.
*Donotusewithdamagedcordorplug.Iftheapplianceisnotworkingasitshouldbe,hasbeendropped,damaged,leftoutdoorsordroppedinto
water, return it to a service center.
*Do not pull or carry by the cord, use the cord as a handle, close a door on the cord, or pull the cord around sharp edges or corners. Do not run
the appliance over the cord. Keep the cord away from heated surfaces.
*Do not unplug by pulling on the cord. To unplug, grasp the plug, not the cord.
*Do not handle the plug, cord or appliance with wet hands.
*Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything that may reduce air flow.
*Keep loose clothing, hair, fingers, and all parts of body away from openings and moving parts.
*Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes, or any health endangering dusts.
*If using for dry pickup, Do not use without dustbag and/or filters in place.
*Turn off all controls before unplugging.
*Avoid vacuuming hard or sharp objects.
*Use extra care when cleaning on stairs.
*Do not use to pick up flammable or combustible liquids such as gasoline or use in areas where they may be present.
*If foam / liquid comes out, switch off immediately.
*Connect to a properly grounded outlet only. See Grounding Instructions.
SAVE THESE INSTRUCTIONS

ENGLISH /A-5
FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - A-5

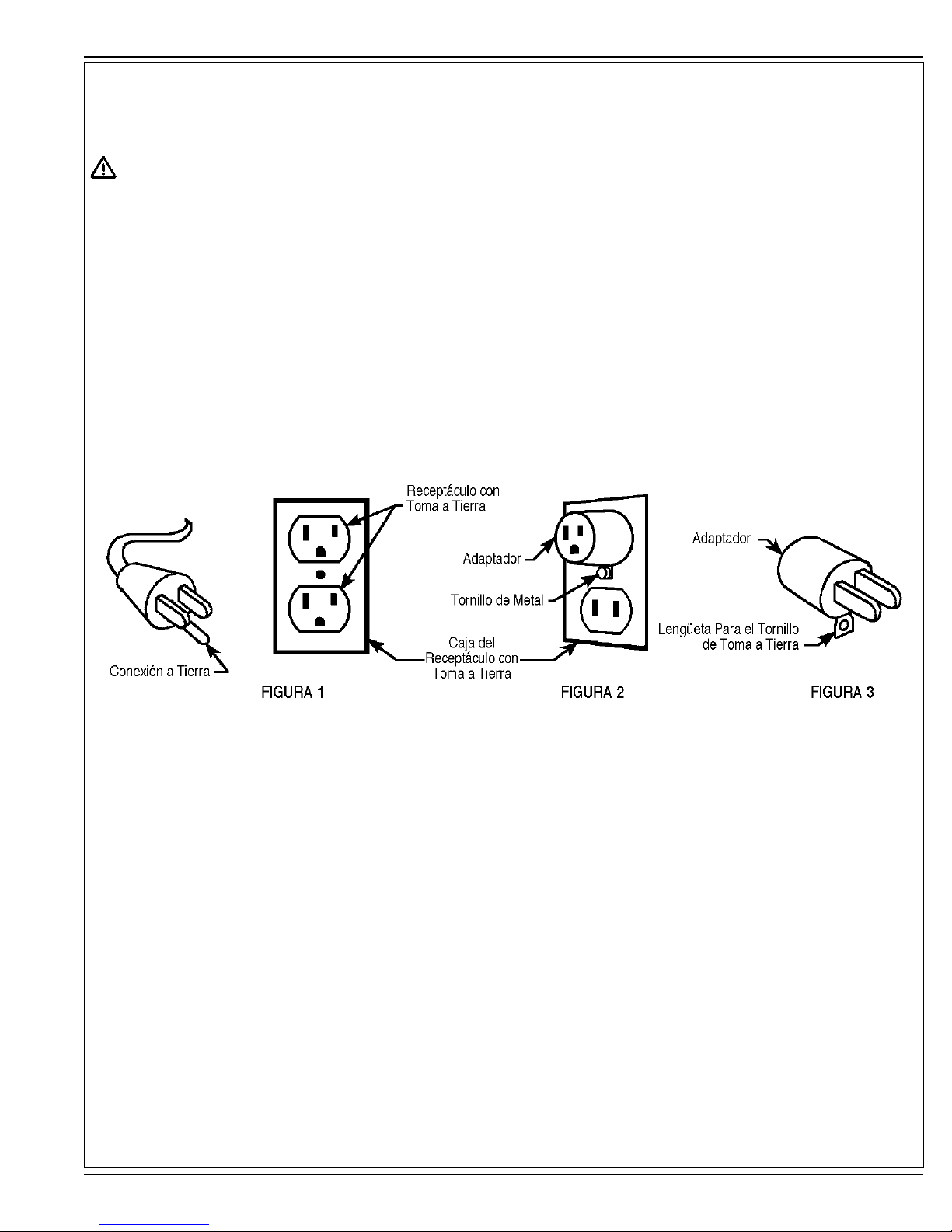

120VAC GROUNDING INSTRUCTIONS
This appliance must be grounded. If it should electrically malfunction, grounding provides a path of least resistance for electric current to reduce the risk of electric
shock. This appliance is equipped with a cord having an equipment-grounding conductor and grounding plug.The plug must be plugged into an appropriate outlet
that is properly installed and grounded in accordance with all local codes and ordinances.
DANGER!
Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with a qualified electrician or
service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the appliance. If
it will not fit the outlet, have a proper outlet installed by a qualified electrician.
This appliance is for use on a nominal 120-volt circuit, and has a grounding plug that looks like the plug illustrated in Figure 1 below.Atemporary adapter illustrated
inFigures2and3 maybe usedto connectthis plugtoa2-polereceptacleasshown inFigure 2if aproperlygroundedoutletis notavailable.Thetemporary adapter
shouldbeused onlyuntila properlygroundedoutlet (Figure 1)can be installedby a qualifiedelectrician.The green-colored rigid ear, tab, orthe like extendingfrom
the adapter must be connected to a permanent ground such as a properly grounded outlet box cover. Whenever the adapter is used, it must be held in place by a
metal screw. Grounding adapters are not approved for use in Canada.
Replace the plug if the grounding pin is damaged or broken.
The Green (or Green/Yellow) wire in the cord is the grounding wire. When replacing a plug, this wire must be attached to the grounding pin only.
Extension cords connected to this machine should be 12 gauge, three-wire cords with three-prong plugs and outlets. DO NOT use extension cords more than 50
feet (15 m) long.
PLEASE NOTE: FOR NORTHAMERICA ONLY

A-6 / ENGLISH
A-6 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
KNOW YOUR MACHINE
1 Main Power Switch
2 Dome Lid
3 Recovery Tank
4 Squeegee Raise / Lower Pedal
5 Drain Hose
6 Power Cord
7 Handle
8 Recovery Hose
9 Squeegee (Sprite 16 and Sprite 16 Pro)
10 Vac Motor Exhaust Silencer
11 Tip-and-Pour Recovery Tank Drain Plug
12 Vac Motor Hose
13 Thumb Nut
14 StripperApplicator (Sprite 16 Pro only)
15 Two-way Ball Valve (Sprite 16 Pro only)
16 Water Level Gauge (Sprite 16 Pro only)
FIGURE 4
FIGURE 5
1
22
3
4
5
7
8
910
11
12
6
10
16
15
14
15
13
13
1
7
7
6
6
Support Clamp
revised 6/11

ENGLISH /A-7
FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - A-7
TO PICK UP WATER
1If the machine has been used for dry pick-up, remove the FilterAssembly System (if used).
2Place the Dome Lid (2) on top of the Recovery Tank (3). Make sure that the Main Power Switch (1) is in the OFF position, then plug the Power Cord (6) into a
properly grounded wall outlet.
3Attach the Recovery Hose (8) and the Vac Motor Hose (12) to the Dome Lid (2).
4Connect the other end of the Recovery Hose (8) to the Squeegee or Wand. Accessory hoses, wands and other attachments are available from your local
Advance Dealer.
5Turn the Main Power Switch (1) ON.
6Release the Squeegee Raise/Lower Pedal (4) to lower the Squeegee to the floor. The Squeegee will pick up while moving forward or in reverse.
7Addadefoamerchemicalwhenpicking upsoapywater. Toadddefoamer,firstturnthe MainPowerSwitch(1)OFF. ThenremovetheDomeLid (2)andpourthe
defoamer chemical into the Recovery Tank (3). See the manufacturer’s recommendations for the proper amount. Put the Dome Lid (2) back on the Recovery
Tank (3) and turn the Main Power Switch (1) ON.Add defoamer each time the tank is emptied.
8TheRecoveryTank(3) hasan automaticfloat shutofftoblockthevacuumsystem whenthe tankis full. Youcantellwhenthe floatcloses bythe suddenchange
in the sound of the vacuum motor. When the float closes, the tank must be emptied. The machine will not pick up water with the float closed.
TO PICK UP DUST AND DIRT
1If the machine has been used for wet pick-up, empty the Recovery Tank (3), rinse it out and dry it completely.
NOTE: The optional FilterAssembly System can also be installed over the float cage on the Dome Lid (2) for additional exhaust air filtration during dry pickup.
The FilterAssembly System comes with installation instructions when ordered.
2Then put the Dome Lid (2) on top of the Recovery Tank (3).
3Attach the Recovery Hose (8) and the Vac Motor Hose (12) to the Dome Lid (2).
4Connectthe otherendof thehosetoa wandfittedwitha drypick-uptool. Accessoryhoses, wandsandotherattachments areavailablefromyour localAdvance
Dealer.
5Plug the Power Cord (6) into a wall outlet and turn the Main Power Switch (1) ON.
TO USE STRIPPERAPPLICATOR
1If the machine has been used for dry pick-up, remove the FilterAssembly System (if used).
2 Detach Power Cord from the machine at the pigtail plug outlet.
3If the machine has been used for wet pick-up, empty the Recovery Tank (3), and rinse it out.
4Place the chemical solution you are using into the Recovery Tank (3) and do not fill past the MAX water level mark on the Water Level Gauge (16).
5Place the Dome Lid (2) on top of the Recovery Tank (3). Make sure that the Main Power Switch (1) is in the OFF position.
6Remove the Squeegee tool (9) and install the StripperApplicatorAssembly (14) to the front mount using the two Thumb Nuts (13) to secure. Connect the hose
from the StripperApplicatorAssembly (14) to the Two-way Ball Valve (15).
7Release the Squeegee Raise/Lower Pedal (4) to lower the StripperApplicatorAssembly to the floor. TheApplicator is used while moving/pulling the machine in
reverse.
8Solution flow rate to theApplicator is controlled by opening and closing the Two-way Ball Valve (15) at the lower left front corner of the Recovery Tank (3).

A-8 / ENGLISH
A-8 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
AFTER USE - WET PICK UP
1Step down on the Squeegee Raise/Lower Pedal (4) to raise the Squeegee. Turn the Main Power Switch (1) OFF and unplug the Power Cord (6).
2Move the machine to a designated waste water “Disposal Site”.
3Remove the Drain Hose (5) from its hanger, direct the end of the hose to a proper disposal area and remove the plug.
If a floor drain is not available, back the machine up to a toilet and remove the Tip-and-Pour Recovery Tank Drain Plug (11). Disconnect the Recovery Hose
(8) and the Vac Motor Hose (12). Stand at the front of the machine and lift up on the front of the Recovery Tank (3) until all of the waste water has drained into
the toilet bowl, reinstall the plug (11).
4Remove the Dome Lid (2) from the Recovery Tank (3) and rinse the tank with warm water.
5Remove the Squeegee (9) or Wand and Recovery Hose (8) and rinse them in warm water.
6Set the Dome Lid (2) on the tank so that one corner of the lid is pointing forward. This will allow the tank to air out.
7Wipe the machine with a damp cloth. Check the Maintenance Schedule and perform any required maintenance before storage.
8Store the machine indoors in a clean, dry place.
AFTER USE - DRY PICK UP
1Turn the Main Power Switch (1) OFF and unplug the Power Cord (6). Remove the Dome Lid (2) from the Recovery Tank (3).
2If you are using the optional FilterAssembly System, remove the Dry Filter and shake or wash out.
3Reinstall the Dome Lid (2) on the Recovery Tank (3).
4Wipe the machine with a damp cloth. Check the Maintenance Schedule and perform any required maintenance before storage.
5Store the machine indoors in a clean, dry place.
AFTER USE - STRIPPERAPPLICATOR
1Close the Two-way Ball Valve (15) at the lower left front corner of the Recovery Tank (3).
2Step down on the Squeegee Raise/Lower Pedal (4) to raise theApplicator.
3Remove the Dome Lid (2) from the Recovery Tank (3) and rinse the tank with warm water.
4Remove the StripperApplicatorAssembly (14) and rinse in warm water.
5Set the Dome Lid (2) on the tank so that one corner of the lid is pointing forward. This will allow the tank to air out.
6Wipe the machine with a damp cloth. Check the Maintenance Schedule and perform any required maintenance before storage.
7Store the machine indoors in a clean, dry place.
LUBRICATION
Lubricate the caster swivels and the squeegee raise / lower pivot points with light machine oil.
VACUUM MOTOR BRUSHES
Have yourAdvance Dealer check the carbon motor brushes once a year or after 500 operating hours.
IMPORTANT !
Motordamageresultingfromfailuretoservicethecarbonbrushesisnotcoveredunderwarranty. SeetheLimitedWarrantyStatement.
CAUTION !
Unplug the Power Cord (6) before performing any machine maintenance.

ENGLISH /A-9
FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - A-9
MAINTENANCE SCHEDULE
Maintenance Item Daily Monthly Yearly
Clean the Recovery Tank X
Clean the Float Screen X
Clean the Squeegee X
Clean Dry Container System X
Inspect Tanks and Hoses X
Lubrication X
Inspect and Clean Vac Motor
Inlet and Outlet Filters X
*Check Vacuum Motor Brushes X
*Have yourAdvance Dealer check the carbon motor brushes once a year or after 500 operating hours.
TECHNICAL SPECIFICATIONS
Model Sprite 16 Sprite 16 Pro
Model Number 56381746 56381727
Voltage/frequency V/Hz 120V / 50-60Hz 120V / 50-60Hz
Rated Power W 800 800
Protection Class
(electrical)
Sound Pressure Level
(IEC 60704-2-1) dBLpA, 3dB KpA 71.8 71.8
Total Weight lbs / kg 76/34.5 80/36.3

B-2 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
B-2 / ESPAÑOL
ÍNDICE
Página
Introducción......................................................................................B-3
Componentes y servicio...................................................................B-3
Placa de identificación......................................................................B-3
Desembalaje de la máquina.............................................................B-3
Precauciones y advertencias...........................................................B-4
Conozca su máquina........................................................................B-6
Manejo de la máquina
Para recoger agua............................................................................B-7
Para recoger polvo y suciedad.........................................................B-7
Para utilizar el limpiador...................................................................B-7
Después de la utilización de la máquina..........................................B-8
Lubricación.......................................................................................B-8
Escobillas del motor de vacío...........................................................B-8
Programa de mantenimiento............................................................B-9
Especificaciones técnicas................................................................B-9

FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - B-3
ESPAÑOL / B-3
INTRODUCCIÓN
Este manual lo ayudará a aprovechar al máximo su aspiradora de húmedo/seco y limpiador Advance Sprite™ 16, Sprite™ 16 Pro Léalo con
atención antes de utilizar la máquina.
Nota: Los números en negrita en paréntesis indican los artículos ilustrados en la página 6 (figuras 4 y 5).
Este producto sólo está destinado a uso profesional.
PIEZAS Y SERVICIO
Las reparaciones, cuando sean necesarias, deben ser realizadas por el Centro de Servicio Autorizado de Advance, que emplea personal entrenado en fábrica y
mantiene un inventario de accesorios y piezas de repuestos originales de Advance. Llame al REPRESENTANTE DE ADVANCE que se indica más abajo para
obtener piezas de repuesto y servicio. Al referirse a su máquina, indique el modelo y número de serie.
MODIFICACIONES
Las modificaciones y los agregados a la máquina de limpieza que afecten su capacidad y su funcionamiento seguro no serán realizados por el cliente o el
usuario sin la autorización previa y por escrito de Nilfisk-Advance Inc. Las modificaciones que no cuenten con la aprobación correspondiente anularán la garantía
de la máquina y harán que el cliente sea responsable de cualquier accidente resultante.
PLACADE DATOS NOMINALES
El número de modelo y el número de serie de su máquina se muestran en la placa de datos nominales que está fijada a la máquina. Esta información es
necesaria para pedir piezas de repuesto para la máquina. Utilice el espacio reservado para anotar el número de modelo y el número de serie de su máquina para
futuras consultas.
NÚMERO DE MODELO
NÚMERO DE SERIE
DESEMBALAJE DE LAMÁQUINA
Cuando le entreguen la máquina, inspeccione cuidadosamente el cartón de embalaje y la máquina para comprobar que no existen daños. Si existen
daños evidentes, guarde el cartón para que se pueda inspeccionar. Contacte inmediatamente con el Departamento de Servicio al Cliente de Advance para
cumplimentar una reclamación por daños durante el transporte.
MONTAJE DE LAMÁQUINA
1Desempaquete los accesorios suministrados y ensamble el asa (7) al chasis, asegurando el cable de alimentación (6) con la abrazadera de soporte, como se
observa en la Figura 5 de la página 6.
2Instale la tapa abovedada (2) en la parte superior del depósito de recuperación (3) y fije el manguito del motor de aspiración (12) a la parte trasera de la tapa
abovedada, como se muestra en la Figura 4. en la página 6.
3Si tiene un Sprite™ 16, instale al boquilla de aspiración (9) y el manguito de recuperación (8) tal y como se muestra en la Figura 4. en la página 6.
4 Si usted tiene Sprite™ 16 Pro, también puede utilizar el montaje del limpiador (14) y conectar la manguera a la válvula de bola de dos vías (15) como se
observa en la figura 4 de la página 6.
ADVERTENCIA:
Los Productos a la venta en este Manual contienen, o pueden contener, productos químicos reconocidos por algunos gobiernos (como el Estado
de California, según lo indica en su Proposición 65, Ley de Advertencia Regulatoria) como causantes de cáncer, defectos de nacimiento u
otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores de estos Productos que los coloquen
en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la obligación regulatoria de realizar determinados avisos,
advertencias o divulgaciones respecto de los productos químicos contenidos o posiblemente contenidos en los Productos utilizados en tal lugar.
Es la responsabilidad del comprador conocer y cumplir con todas las leyes y reglamentaciones relacionadas con el uso de estos Productos en
tales entornos. El Fabricante niega toda responsabilidad de informar a los compradores sobre requisitos específicos que pueden regir el uso de
los Productos en tales entornos.
revised 6/11

B-4 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
B-4 / ESPAÑOL
PRECAUCIONES YADVERTENCIAS
SÍMBOLOS
Advance utiliza los símbolos que aparecen a continuación para indicar situaciones potencialmente peligrosas. Lea cuidadosamente
esta información y emprenda las acciones que resulten necesarias para proteger a personas y objetos.
¡PELIGRO!
Se utiliza para advertir de peligros inmediatos que pueden producir graves daños personales o la muerte.
¡ADVERTENCIA!
Se utiliza para llamar la atención sobre una situación que puede causar graves daños personales.
¡PRECAUCIÓN!
Seutilizaparallamarla atenciónsobre unasituaciónque puedecausar dañospersonaleslevesodaños ala máquinauotros objetos.
Lea todas y cada una de las instrucciones antes de utilizar el aparato.
IMPORTANTES PRECAUCIONES DE SEGURIDAD
Estamáquinaessóloparausocomercial,porejemploenhoteles,escuelas,hospitales,fábricas,tiendasyoficinas,ynoestádestinada
a uso doméstico.
Siempre que utilice aparatos eléctricos, conviene tomar las siguientes precauciones de seguridad:
Lea todas las instrucciones antes de usar el aparato.
¡ADVERTENCIA!
Para evitar riesgos de incendio, choques eléctricos o heridas:
*No deje el aparato sin vigilancia cuando esté enchufado. Desenchufe la unidad respecto de la toma de corriente cuando no la
utilice y antes de darle servicio.
*No deje el equipo expuesto a la lluvia.Almacénelo en el interior.
*No permita que se utilice como juguete. Preste mucha atención cuando sea utilizado por o cerca de los niños.
*Utilícelo solamente de la manera descrita en este manual. Utilícelo sólo con los accesorios que recomienda el fabricante.
*Noloutilicesielcableoelenchufeestándeteriorados.Sielaparatonofunciona comodebe, osi sehacaído,deteriorado, dejado
en el exterior o ha caído al agua, envíelo al centro de servicio.
*Notiredelcablenimuevaelaparatotirandodelcable,niutiliceelcablecomoasidero;noatrapeelcablealcerrarpuertas,nipase
el cable por ningún borde agudo. No pase el equipo por encima del cable. Mantenga el cable lejos de superficies calentadas.
*No desenchufe el cable tirando del mismo. Para desenchufar, tire de la clavija de enchufe, no del cable.
*No manipule la clavija de enchufe, el cable, el equipo ni el aparato con las manos húmedas.
*No introduzca ningún objeto por las aperturas. No lo utilice si están bloqueadas las aperturas; manténgalas libre de polvo, hilos,
pelos y de cualquier cosa que pueda reducir el flujo de aire.
*No acerque la ropa, el pelo, los dedos ni ninguna parte de cuerpo a las aberturas y a las piezas en movimiento.
*No recoja nada que esté encendido o eche humo, como cigarrillos, cerillas, cenizas calientes ni polvos peligrosos para la salud.
*Si se utiliza para la recogida en seco, no lo utilice sin que estén instaladas las bolsas o los filtros.
*Apague todos los controles antes de desenchufar.
*Evite aspirar objetos duros o con bordes agudos.
*Preste especial atención cuando esté realizando la limpieza de escaleras.
*No utilice el aparato para recoger líquidos combustibles o inflamables como gasolina, ni lo utilice en zonas donde pueda estar
presente.
*Si sale del aparato espuma o líquido, apáguelo inmediatamente.
* Conéctelo sólo a una toma mural que tenga una correcta conexión a tierra. Vea las instrucciones de conexión a tierra.
CONSERVE ESTAS INSTRUCCIONES

FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - B-5
ESPAÑOL / B-5
120VAC INTRUCCIONES PARAHACER LATOMAA TIERRA
Este aparato deberá ser conectado a tierra. En caso de malfuncionamiento o de desperfectos, la toma a tierra proporciona una vía de menor resistencia de la
corriente eléctrica para reducir el riesgo de choques eléctricos. Esta unidad viene equipada con un cordón con conductores para toma a tierra y con un enchufe
con toma a tierra. Ese enchufe deberá ser enchufado a un receptáculo en buen estado con instalación a tierra según los códigos y ordenanzas de la zona.
¡PELIGRO !
Si el conductor a tierra no está instalado correctamente pueden producirse riegos de choques eléctricos. En caso de duda, consulte
con un electricista o personal de servicio autorizados. No modifique el cordón provisto con el aparato. Si no calza en el receptáculo,
llame a un electricista calificado para que coloque un receptáculo adecuado.
Este aparato se usa con un circuito de 120-voltios nominales, y tiene un enchufe con toma a tierra tal como se muestra en la figura 1, a continuación. Se puede
usar un adaptador provisorio tal como se ve en las figuras 2 y 3 en caso de disponerse de un receptáculo sin toma a tierra como en la figura 2. Dicho adaptador
provisorioseusarásolamentehastaqueunelectricistacalificadoinstaleunreceptáculoconlatomaatierracorrespondondiente (figura1). Lalengüetadeconexión
decolorverde que sale del adaptadordeberá ser conectada a unatoma a tierra permanente como,por ejemplo, la caja delreceptáculo con toma atierra. Siempre
que se use el adaptador, hay que sostenerlo en su lugar con un tornillo de metal.
Sustituya el enchufe si la patilla de tierra está dañada o rota.
El hilo verde (o verde/amarillo) del cordón es el hilo de tierra. Cuando sustituya el enchufe, este hilo sólo debe ir conectado a la patilla de tierra.
Los cables alargadores conectados a esta máquina deben ser del calibre 12, trifilares, con tres patillas y tomas de pared adecuadas. NO UTILICE cables
alargadores de más de 15 m. ATENCIÓN : PARAAMÉRICA DE NORTE SOLAMENTE.

B-6 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
B-6 / ESPAÑOL
FIGURA4
FIGURA5
1
22
3
4
5
7
8
910
11
12
6
10
16
15
14
15
13
13
1
7
7
6
6
CONOZCASU MÁQUINA
1 Conmutador de alimentación principal.
2 Tapa abovedada
3 Depósito de recogida
4 Pedal de elevación / descenso de la boquilla de
aspiración.
5 Manguito de purga.
6 Cable de alimentación.
7 Asidero.
8 Manguito de recuperación
9 Boquilla de aspiración (Sprite 16 y Sprite 16 Pro)
10 Silenciador del escape del motor de aspiración.
11 Tapón de drenaje del depósito de recogida.
12 Manguito del motor de aspiración.
13 Tuerca de mariposa
14 Limpiador (solo Sprite 16 Pro)
15 Válvula de bola de dos vías (solo Sprite 16 Pro)
16 Indicador del nivel de agua (Solo Sprite 16 Pro)
Abrazadera
de soporte
revised 6/11

FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - B-7
ESPAÑOL / B-7
PARARECOGERAGUA
1Si la máquina ha sido utilizada para aspiración en seco, extraer el sistema de montaje del filtro (si se utiliza).
2Coloque la tapa abovedada (2) en la parte superior del depósito de recogida (3). Verifique que el conmutador principal de alimentación (1) se encuentra en la
posición OFF (apagado), y enchufe el cable de alimentación (6) en una toma mural con conexión de tierra adecuada.
3Conecte el manguito de recogida (8) y el manguito del motor de aspiración a la tapa abovedada.
4Conecte el otro extremo del manguito de recogida (8) a la boquilla de aspiración o a la varilla. El representante local puede suministrarle manguitos, boquillas
de aspiración, varillas y otros accesorios.
5Encienda el conmutador de alimentación (1) (posición ON).
6Libere el pedal de subida/bajada de la boquilla de aspiración (4) para descender la boquilla hasta el suelo. La boquilla de aspiración efectuará la recogida a la
vez que se mueve hacia adelante o hacia atrás. (Este paso se aplica únicamente alAir Scoop).
7Añada un desespumante químico si va a recoger agua jabonosa. Para añadir el desespumante, apague primero el conmutador principal de alimentación (1).A
continuación, retire la tapa abovedada (2) y vierta el desespumante químico en el depósito de recogida (3). Vea las recomendaciones del fabricante en cuanto
a la cantidad correcta que hay que añadir. Coloque la tapa abovedada (2) en el depósito de recogida (3) y encienda el conmutador principal de alimentación
(1) (posición ON).Añada desespumante cada vez que se vacía el depósito.
8El depósito de recogida (3) tiene un flotador automático de corte para bloquear el sistema de aspiración cuando el depósito está lleno. Se puede detectar
cuandosecierrael flotador por el repentino cambio enelmotor de aspiración. Cuando se cierra elflotador,sedebe vaciar el depósito. La máquina norecogerá
agua cuando el flotador esté cerrado.
PARA RECOGER POLVO Y SUCIEDAD
1Si la máquina ha sido utilizada para aspiración en húmedo, vacíe el depósito de recuperación (3), enjuáguelo y séquelo por completo.
NOTA: El sistema de montaje del filtro opcional se puede instalar también sobre la caja del flotador en la tapa de la cubierta (2) para una filtración de aire de
escape adicional durante la aspiración en seco. El sistema de montaje del filtro incluye las instrucciones de instalación al comprarlo.
2Acontinuación, coloque la tapa abovedada (2) sobre el depósito de recogida (3).
3Fije el manguito de recogida (8) y el manguito del motor de aspiración (12) en la tapa abovedada (2).
4Conecte el otro extremo del manguito a una varilla provista de una herramienta de recogida en seco. Los manguitos, varillas y otros accesorios pueden
obtenerse del representante local.
5Enchufe el cable de alimentación (6) en la toma mural y encienda el conmutador principal de alimentación (1) (posición ON).
PARA UTILIZAR EL LIMPIADOR
1Si la máquina ha sido utilizada para aspiración en seco, extraer el sistema de montaje del filtro (si se utiliza).
2 Desconecte el cable de alimentación de la máquina en la toma de corriente del enchufe del cable flexible de conexión.
3Si la máquina ha sido utilizada para aspiración en húmedo, vacíe el depósito de recuperación (3), enjuáguelo.
4Coloque la solución química que utilice en el depósito de recuperación (3) y no lo llene más de la marca MÁXIMAde nivel de agua en el indicador del nivel de
agua (16).
5Coloque la tapa de la cubierta (2) en el extremo superior del depósito de recuperación (3). Asegúrese de que el interruptor de encendido principal (1) se
encuentre en la posiciónAPAGADO (OFF).
6Extraigala rasqueta (9) e instaleelconjuntodellimpiador(14) a la base frontal utilizando lasdostuercasdemariposa(13) para asegurar.Conectelamanguera
del conjunto del limpiador (14) a la válvula de bola de dos vías (15).
7Suelte el pedal de elevación/descenso de la rasqueta (4) para descender el conjunto del limpiador al piso. El limpiador se utiliza mientras se mueve/desliza la
máquina al revés.
8Latasa deflujode soluciónparaellimpiador escontroladaal abrirycerrarla válvuladebola dedosvías(15) enlaesquinaizquierda frontalinferiordel depósito
de recuperación (3).

B-8 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
B-8 / ESPAÑOL
DESPUÉS DEL USO - RECOGIDADE LÍQUIDOS
1Piseel pedal de subida/bajada dela boquilla para subir laboquilla de aspiración (sóloAir Scoop).Apague el conmutador principal de alimentación (1) (posición
OFF) y desenchufe el cable de alimentación (6).
2Desplace la máquina hasta un sumidero marcado para tal fin.
3Retire el manguito de vaciado (5) de su soporte, dirija el extremo del manguito hacia el sumidero y quite el tapón.
Si no hay disponible un sumidero, lleve la máquina al lavabo y retire el tapón de vaciado del depósito de recuperación del tipo “enfocar y vaciar” (11).
Desconecte el manguito de recogida (8) y el manguito del motor de aspiración (12). Sitúese delante de la máquina y levante la parte frontal del depósito de
recuperación (3) hasta que se haya drenado en el inodoro el agua de desecho; coloque nuevamente el tapón.
4Retire la tapa abovedada (2) del depósito de recuperación (3) y lave el depósito con agua tibia.
5Retire la boquilla de aspiración (2) o la varilla y el manguito de recuperación (8) y lávelos con agua tibia.
6Coloque la tapa abovedada (2) en el depósito de manera que una esquina de la tapa apunte hacia adelante. Esto permite que se vacíe el depósito.
7Limpie la máquina con un paño húmedo. Revise el programa de mantenimiento y realice las operaciones de mantenimiento que resulten necesarias antes de
almacenar la máquina.
8Almacene la máquina en el interior, en un lugar limpio y seco.
DESPUÉS DEL USO - RECOGIDADE PRODUCTOS SECOS
1Apague el conmutador principal de alimentación (1) (posición OFF) y desenchufe el cable (6). Retire la tapa abovedada (2) del depósito de recuperación (3).
2Retire el sistema de depósito seco y límpielo con un cepillo y una aspiradora para conservarlo limpio.
3Instale de nuevo el sistema de depósito seco en el depósito de recogida (3).
4Si está utilizando el sistema de filtro opcional, retire el filtro seco y sacúdalo o lávelo.
5Instale de nuevo la tapa abovedada (2) en el depósito de recogida (3).
6Limpie la máquina con un paño húmedo. Revise el programa de mantenimiento y realice las operaciones de mantenimiento necesarias antes de almacenar el
equipo.
7Almacene la máquina en el interior, en un lugar limpio y seco.
DESPUÉS DE LAUTILIZACIÓN - LIMPIADOR
1Cierre la válvula de bola de dos vías (15) en la esquina izquierda frontal inferior en el depósito de recuperación (3).
2Descienda el pedal de elevación/descenso de la rasqueta (4) para levantar el limpiador.
3Retire la tapa abovedada (2) del depósito de recuperación (3) y lave el depósito con agua tibia.
4Extraiga el montaje del limpiador (14) y enjuague con agua tibia.
5Coloque la tapa abovedada (2) en el depósito de manera que una esquina de la tapa apunte hacia adelante. Esto permite que se vacíe el depósito.
6Limpie la máquina con un paño húmedo. Revise el programa de mantenimiento y realice las operaciones de mantenimiento que resulten necesarias antes de
almacenar la máquina.
7Almacene la máquina en el interior, en un lugar limpio y seco.
LUBRICACIÓN
Lubrique las bielas de las roldanas y los puntos de apoyo del dispositivo de subida/bajada de la boquilla con aceite ligero de máquina.
ESCOBILLAS DEL MOTOR DE VACÍO
Pida al representante deAdvance que revise las escobillas de carbono del motor una vez al año o cada 500 horas de trabajo.
¡IMPORTANTE!
Los daños provocados en el motor por un mal mantenimiento de las escobillas no están cubiertos por la garantía. Consulte la
Declaración de Garantía Limitada.
¡CUIDADO!
Desenchufe el cable de alimentación (6) antes de realizar cualquier operación de mantenimiento de la máquina.

FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - B-9
ESPAÑOL / B-9
PROGRAMADE MANTENIMIENTO
Elemento de Mantenimiento Diario Mensual Anual
Limpiar el depósito de recogida X
Limpiar la pantalla flotante X
Limpiar la boquilla de aspiración X
Limpiar el sistema de depósito seco X
Inspeccionar los depósitos y los manguitos X
Lubricación X
Inspeccionar y limpiar los filtros de
entrada y salida del vacío X
*Revisar las escobillas del motor de aspiración X
*Pida al representante deAdvance que revise las escobillas de carbono del motor una vez al año o cada 500 horas de trabajo.
ESPECIFICACIONES TÉCNICAS
Modelo Sprite 16 Sprite 16 Pro
Número de modelo 56381746 56381727
Voltage/frecuencia V/Hz 120V / 50-60Hz 120V / 50-60Hz
Potencia nominal W 800 800
Clase de protección
(eléctrica)
Nivel de protección del sonido
(IEC 60704-2-1) dB LpA, 3dB KpA 71.8 71.8
Peso total lbs / kg 76/34.5 80/36.3

C-2 / FRANÇAIS
C-2 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
TABLE DES MATIÈRES
Page
Introduction.......................................................................................C-3
Pièces Et ServiceAprès-Vente.........................................................C-3
Plaque D’identification......................................................................C-3
Déballage De La Machine................................................................C-3
Consignes De Prudence Et De Sécurité..........................................C-4
ApprenezAConnaître Votre Machine..............................................C-6
Fonctionnement De La Machine
Pour Ramasser L´Eau......................................................................C-7
Pour Ramasser La Poussiere Et La Salete......................................C-7
Utilisation de l’applicateur de décapant............................................C-7
Après Utilisation De La Machine......................................................C-8
Lubrification......................................................................................C-8
Les Brosses Du Moteur D´Aspiration...............................................C-8
Calendrier D’entretien......................................................................C-9
Spécifications Techniques................................................................C-9

FRANÇAIS / C-3
FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO - C-3
INTRODUCTION
Ce mode d’emploi vous permettra de tirer le meilleur parti de votre aspirateur eau et poussière Advance Sprite™ 16 ou Sprite™ 16 Pro, et de l’applicateur de
décapant. Lisez-le attentivement avant d’utiliser la machine.
Remarque : les chiffres en gras entre parenthèses indiquent des éléments illustrés à la page 6 (figures 4 et 5).
Ce produit est destiné à l´usage industriel uniquement.
PIECES ET ENTRETIEN
Les réparations, lorsque nécessaires, devront être exécutées par votre centre de service Advance autorisé, qui emploie du personnel de service formé en usine,
et maintient un inventaire de pièces de remplacement originales et d´accessoires d´Advance. Appelez le DETAILLANT INDUSTRIEL ADVANCE ci-dessous
pour toute réparation, pièces ou entretien. Veuillez spécifier le modèle et le numéro de série lorsque vous parlez de votre machine.
ALTÉRATIONS
Les altérations et ajouts d’éléments à la machine de lavage, qui affectent ses capacités et son fonctionnement sécurisé, ne doivent pas être réalisés sans le
consentement préalable et écrit de Nilfisk-Advance Inc. Toute altération non approuvée annulera la garantie de la machine. En outre, le client sera entièrement
responsable des accidents associés.
PLAQUE D´IDENTIFICATION
Le numéro du modèle et le numéro de série de votre machine sont inscris sur la plaque d´identification sur la machine. Cette information est nécessaire lors de
la commande de pièces de réparation pour la machine. Utilisez la place ci-dessous pour inscrire le numéro du modèle et le numéro de série de votre machine
pour toute référence future.
NUMERO DU MODELE
NUMERO DE SERIE
DEBALLER LAMACHINE
Lors de la livraison, inspectez attentivement l´emballage de transport et la machine pour tout dommage. Si la détérioration est évidente, conservez l´emballage
de transport pour qu´il soit inspecté. Contactez le Bureau du Service Clientèle Advance immédiatement pour remplir une réclamation de dommage de fret.
ASSEMBLAGE DE LAMACHINE
1Déballez le matériel fourni et assemblez la poignée (7) au châssis en fixant le cordon électrique (6) à la bride de fixation comme illustré à la Figure 5 de la
page 6.
2Installez le Couvercle Dôme (2) au dessus du réservoir de récupération (3) et attachez le Tuyau du Moteur d´Aspiration (12) à l´arrière du Couvercle Dôme
comme montré sur le dessin 4.
3Si vous avez une Sprite™ 16, installez l´Embouchure (9) et le Tuyau de Récupération (8) comme montré sur le dessin 4.
4 Si vous avez acheté le modèle Sprite™ 16 Pro, vous pouvez également utiliser l’applicateur de décapant (14) et branchez le tuyau au clapet à bille à deux
voies (15) comme illustré à la Figure 4 de la page 6.
AVERTISSEMENT !
Les Produits vendus avec le présent manuel contiennent ou peuvent contenir des produits chimiques reconnus par certains gouvernements (comme l’État
de Californie, par le biais de la proposition de loi d’avertissement réglementaire 65) comme provoquant des cancers, des anomalies congénitales et autres
dangers pour la reproduction. Dans certains endroits (comme l’État de Californie), les acheteurs de ces Produits, qui les utilisent sur un lieu de travail ou dans
un espace public, ont l’obligation d’apposer certains avis, avertissements ou informations concernant les produits chimiques qui sont ou peuvent être contenus
dans les Produits dans ces lieux ou aux alentours de ces lieux de travail. Il incombe à l’acheteur de connaître les dispositions de, et de respecter, toutes les lois
et réglementations ayant attrait à l’utilisation de ces Produits au sein de tels environnements. Le Fabricant rejette toute responsabilité d’informer les acheteurs
concernant des exigences spécifiques qui peuvent s’appliquer à l’utilisation des Produits dans de tels environnements.
revised 6/11

C-4 / FRANÇAIS
C-4 - FORM NO. 56091026 - SPRITE 16 / SPRITE 16 PRO
CONSIGNES DE PRUDENCE ET DE SECURITE
SYMBOLES
Nilfisk Advance utilise les symboles reproduits ci-dessous pour attirer l’attention de l’opérateur sur des situations potentiellement
dangereuses. Il est donc conseillé de lire attentivement ces indications et de prendre les mesures adéquates en vue de protéger le
personnel et le matériel.
DANGER !
Ce symbole est utilisé pour mettre l’opérateur en garde contre les risques immédiats pouvant provoquer des dommages corporels
graves, voire entraîner la mort.
ATTENTION !
Ce symbole est utilisé pour attirer l’attention sur une situation susceptible d’entraîner des dommages corporels graves.
ATTENTION !
Ce symbole est utilisé pour attirer l’attention de l’opérateur sur une situation qui pourrait entraîner des dommages corporels minimes
ou des dommages à la machine ou à d’autres équipements.
Lire toutes les instructions avant d’utiliser l’appareil.
IMPORTANTES CONSIGNES DE SÉCURITÉ
Cette machine ne convient qu´à un usage industriel, par exemple dans les hotels, les écoles, les hôpitaux, les usines, les boutiques
et bureaux et tout ce qui n´est pas pour l´entretien domestique résidentiel normal.
Lors de l’utilisation d’un appareil électrique, suivez toujours les précautions d’usage, y compris celles qui suivent :
Lisez toutes les instructions avant de faire fonctionner l’aspirateur.
ATTENTION !
Pour réduire tout risque d’incendie, de choc électrique ou de blessure :
* Ne quittez pas l´appareil alors qu´il est branché. Débranchez l´unité de la prise quand il n´est pas en service et avant l´entretien.
* Ne l´exposez pas à la pluie. Emmagasinez le à l´intérieur.
* Nelelaissez pasêtreutilisé commeunjouet.Uneattention particulièreestnécessaire lorsquelamachine estutiliséepar ouà côté
d´enfants.
* Ne l´utilisez que comme décrit dans ce manuel. N´utlisez que les attachements recommandés par le fabricant.
* Ne l´utlisez pas avec des cordons ou des prises électriques défectueuses. Si l´appareil ne fonctionne pas comme il le devrait, est
tombé, endommagé, a été laissé à l´extérieur ou a été laissé tomber dans l´eau, retournez le au centre d´entretien.
* Ne le tirez ou portez pas par le cordon électrique, n´utilisez pas le cordon comme poignée, ne fermez pas une porte sur le cordon,
ou ne tirez pas le cordon sur des rebords ou des coins pointus. Ne faites pas passer l´appareil sur le cordon. Gardez le cordon à
l´écart de toutes surfaces chaudes.
* Ne débranchez pas l´appareil en tirant sur le cordon. Pour débrancher, empoignez la prise, pas le cordon.
* Ne touchez pas à la prise, au cordon ou à l´appareil avec des mains mouillées.
* Ne placez aucun objet dans les ouvertures. Ne l´utilisez pas quand une des ouvertures est bloquée, gardez les à l´abri de la
poussière, de la charpie, des cheveux, et tout ce qui pourrait réduire le flux d´air.
* Gardez tout vêtement ample, cheveux, doigts, et toutes parties du corps loin des ouvertures et des parties mouvantes.
* Ne ramassez pas tout ce qui brûle ou fume, comme les cigarettes, alumettes, ou cendres chaudes, ou toutes poussières
dangereuses à la santé.
* Si vous l´utilisez pour un ramassage à sec, Ne l´utilisez pas sans que le sac à poussière et / ou les filtres ne soient en place.
* Eteignez tous les contrôles avant de débrancher.
* Evitez d´aspirer des objets durs ou pointus.
* Faites preuve d´un soin supplémentaire lorsque vous nettoyez des escaliers.
* Ne l´utilisez pas pour ramasser des liquides inflammables ou combustibles comme l´essence ou ne l´utlisez pas dans des zones
où ils pourraient être présents.
* Si de la mousse / du liquide ressort, éteignez immédiatement la machine.
* Ne connectez qu´à une prise de terre. Voyez les instructions de mise en place.
CONSERVEZ CES INSTRUCTIONS
