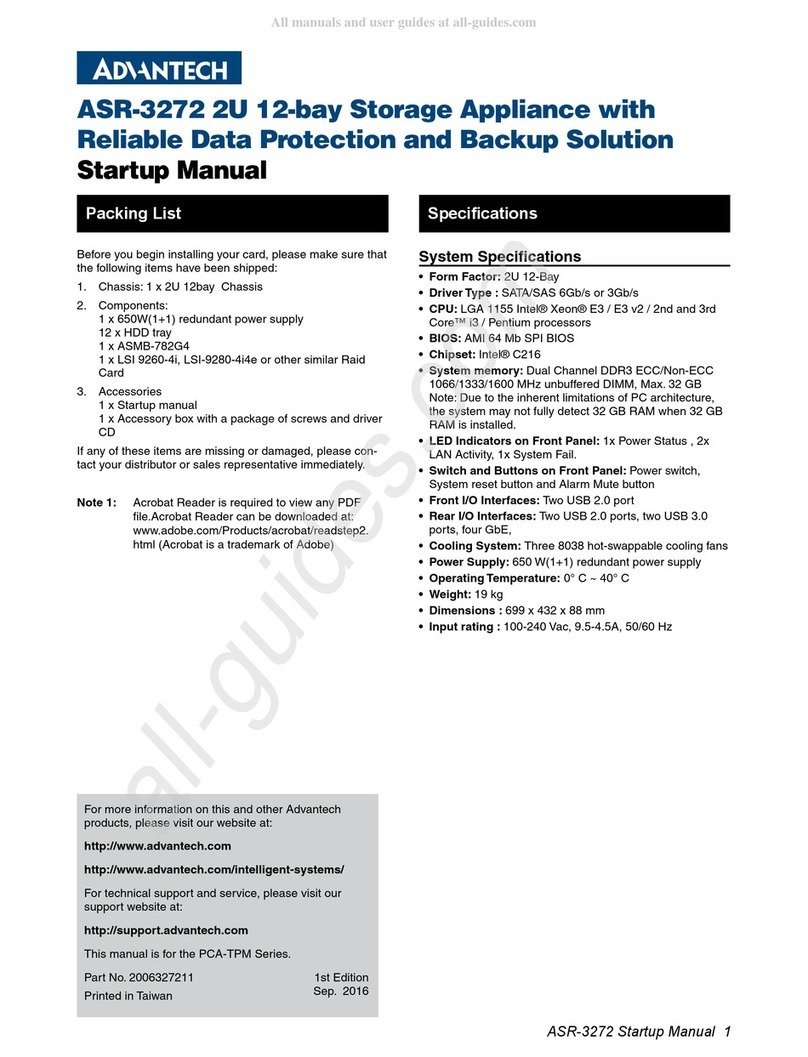

ASR-3272 Startup Manual 1
Before you begin installing your card, please make sure that
the following items have been shipped:
1. Chassis: 1 x 2U 12bay Chassis
2. Components:
1 x 650W(1+1) redundant power supply
12 x HDD tray
1 x ASMB-782G4
1 x LSI 9260-4i, LSI-9280-4i4e or other similar Raid
Card
3. Accessories
1 x Startup manual
1 x Accessory box with a package of screws and driver
CD
If any of these items are missing or damaged, please con-
tact your distributor or sales representative immediately.
Note 1: Acrobat Reader is required to view any PDF
file.Acrobat Reader can be downloaded at:
www.adobe.com/Products/acrobat/readstep2.
html (Acrobat is a trademark of Adobe)
ASR-3272 2U 12-bay Storage Appliance with
Reliable Data Protection and Backup Solution
Startup Manual
System Specifications
• Form Factor: 2U 12-Bay
• Driver Type : SATA/SAS 6Gb/s or 3Gb/s
• CPU: LGA 1155 Intel® Xeon® E3 / E3 v2 / 2nd and 3rd
Core™ i3 / Pentium processors
• BIOS: AMI 64 Mb SPI BIOS
• Chipset: Intel® C216
• System memory: Dual Channel DDR3 ECC/Non-ECC
1066/1333/1600 MHz unbuffered DIMM, Max. 32 GB
Note: Due to the inherent limitations of PC architecture,
the system may not fully detect 32 GB RAM when 32 GB
RAM is installed.
• LED Indicators on Front Panel: 1x Power Status , 2x
LAN Activity, 1x System Fail.
• Switch and Buttons on Front Panel: Power switch,
System reset button and Alarm Mute button
• Front I/O Interfaces: Two USB 2.0 port
• Rear I/O Interfaces: Two USB 2.0 ports, two USB 3.0
ports, four GbE,
• Cooling System: Three 8038 hot-swappable cooling fans
• Power Supply: 650 W(1+1) redundant power supply
• Operating Temperature: 0° C ~ 40° C
• Weight: 19 kg
• Dimensions : 699 x 432 x 88 mm
• Input rating : 100-240 Vac, 9.5-4.5A, 50/60 Hz
Specications
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/intelligent-systems/
For technical support and service, please visit our
support website at:
http://support.advantech.com
This manual is for the PCA-TPM Series.
Part No. 2006327211
Printed in Taiwan
1st Edition
Sep. 2016

2 ASR-3272 Startup Manual
Simple Maintainance Process
1. Slide Rail Installation
2. Front and Rear
1. Release and detatch the inner member from the slide 2. Install the outer member and bracket on the rack
4. Assemble the chassis on to the rack
PUSH
3. Assemble the inner member on to the chassis
FRONT RELEAS
LOCK IN & LOCK OUT
FRONT
BRACKET
FRONT
BRACKET
FRONT RELEAS
LOCK IN & LOCK OUT
REAR
BRACKET
Click!
Click!
Dismount
2
1
OUTER MEMBER
BRACKET
REAR
BRACKET
INNER MEMBER
Simple Maintainance Process
Front View Rear View
System Reset, Mute 2 USB 2.0 VGA + Com port
PS/2 Keyboa rd
and Mouse Quad LAN/ 2 USB 3.0/
2 USB 2.0
LED Indicators for
Power, System Fail,
and LAN
12x Hot-swappable
3.5" HDD Trays
Simple Maintenance Process
Dimensions

ASR-3272 Startup Manual 3
Follow these simple precautions to protect yourself from harm and the products from damage.
1. To avoid electrical shock, always disconnect the power from your PC chassis before you work on it.
2. For the sake of the equipment, disconnect power before making any changes. The sudden rush of power as you connect a
jumper or install a card may damage sensitive electronic components.
3. Electronic components are also vulnerable to damage by electrostatic discharge. An electrostatic charge can build up on
the human body, especially where the air is dry. At minimum, dissipate potential body charge before handling any elec-
tronic board by touching a conductive surface on the chassis. Only then remove circuit boards from their antistatic bags.
Handle boards by the edges or mounting brackets only; do not touch components or connecting pins.
Unit: mm
445.60 432.00
461.20
21.80
734.25
695.80
12.70 92.10 92.10 76.00184.20 184.20
481.32
88.10
Dimensions
Safety Precaution - Electricity

4 ASR-3272 Startup Manual
1. Read the safety instructions carefully.
2. Keep this User Manual for later reference.
3. Disconnect this equipment from any AC outlet before
cleaning. Use a damp cloth. Do not use liquid or spray
detergents for Cleaning.
4. For plug-in equipment, the power outlet socket must
be located near the equipment and must be easily
accessible.
5. Keep this equipment away from humidity.
6. Put this equipment on a reliable surface during installa-
tion. Dropping it or letting it fall may cause damage.
7. The openings on the enclosure are for air convection.
Protect the equipment from overheating. DO NOT
COVER THE OPENINGS.
8. Make sure the voltage of the power source is correct
before connecting the equipment to the power outlet.
9. Position the power cord so that people cannot step on
it. Do not place anything over the power cord.
10. All cautions and warnings on the equipment should be
noted.
11. If the equipment is not used for a long time, disconnect
it from the power source to avoid damage by transient
overvoltage.
12. Never pour any liquid into an opening in the unit. This
may cause or electrical shock.
13. Never open the equipment. For safety reasons, the
equipment should be opened only by service personnel.
14. If one of the following situations arises, get the equip-
ment checked by service personnel:
- The power cord or plug is damaged.
- Liquid has penetrated into the equipment.
- The equipment has been exposed to moisture.
- The equipment does not work well, or you cannot get
it to work according to the user’s manual.
- The equipment has been dropped and damaged.
- The equipment has obvious signs of breakage.
15. DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRON-
MENT WHERE THE STORAGE TEMPERATURE
MAY GO BELOW -20° C (-4° F) OR ABOVE 60° C
(140° F). THIS COULD DAMAGE THE EQUIPMENT.
THE EQUIPMENT SHOULD BE IN A CONTROLLED
ENVIRONMENT.
16. CAUTION: DANGER OF EXPLOSION IF BATTERY IS
INCORRECTLY REPLACED. REPLACE ONLY WITH
THE SAME OR EQUIVALENT TYPE RECOMMENDED
BY THE MANUFACTURER, DISCARD USED BAT-
TERIES ACCORDING TO THE MANUFACTURER’S
INSTRUCTIONS. DO NOT ATTEMPT TO RECHARGE,
FORCE OPEN, OR HEAT THE BATTERY.
The sound pressure level at the operator’s position accord-
ing to IEC 704-1:1982 is no more than 70 dB (A).
DISCLAIMER: This set of instructions is given according
to IEC 704-1. Advantech disclaims all responsibility for the
accuracy of any statements contained herein.
Safety Instructions
1. Lisez attentivement les consignes de sécurité .
2. Gardez ce manuel pour référence ultérieure.
3. Débranchez cet appareil de toute prise de courant
avant de le nettoyer .
4. Utilisez un chiffon humide. Ne pas utiliser de liquide ou
pulvériser des détergents pour le nettoyage .
5. Pour les équipements de plug-in , la prise de prise de
courant doit être située près de l’équipement et doit être
facilement accessible .
6. Gardez cet appareil abri de l’humidité .
7. Mettez cet appareil sur une surface stable lors de
l’installation . Laisser tomber ou de le laisser tomber
peut causer des dommages .
8. Les ouvertures du boîtier sont la convection de l’ air .
Protéger l’appareil de la surchauffe. NE PAS COUVRIR
LES OUVERTURES .
9. Assurez-vous que la tension de la source d’alimentation
est correcte avant de brancher l’appareil à la prise de
courant .
10. Placez le cordon d’alimentation de sorte que personne
ne puisse marcher dessus. Ne rien placer sur le cordon
d’alimentation .
11. Tous les avis et avertissements concernant ce matériel
doivent être notées.
12. Si l’appareil n’est pas utilisé pendant une longue
période , débranchez-le de la source d’alimentation
pour éviter les dommages causés par les surtensions
transitoires .
13. Ne jamais verser de liquide dans une ouverture dans
l’unité . Cela peut provoquer ou de choc électrique.
14. Ne jamais ouvrir l’appareil . Pour des raisons de sécu-
rité , l’équipement doit être ouvert que par le personnel
de service .
15. Si l’une des situations suivantes se présentent, faites
vérifier l’appareil par un personnel de service :
- Le cordon d’alimentation ou la prise est endommagé .
- Du liquide a pénétré dans l’appareil .
- L’ appareil a été exposé à l’humidité .
- L’équipement ne fonctionne pas bien , ou vous
ne pouvez pas le faire fonctionner selon le manuel de
l’utilisateur .
- L’ appareil est tombé et est endommagé.
- Le matériel présente des signes évidents de rupture .
_Ne laissez pas cet appareil dans un environnement
où la température de stockage peut descendre en
dessous de -20 ° C ( -4 ° F ) ou supérieure à 60 ° C
( 140 ° F ) . Cela pourrait endommager le
ÉQUIPEMENT . L’équipement doit être dans un
environnement contrôlé ENVIRONNEMENT .
16. ATTENTION : Danger d’explosion si PILES NON
CONFORMES . REPLACE uniquement avec le type
équivalent recommandé par le fabricant, JETER les
batteries usagées SELON LES INSTRUCTIONS DU
FABRICANT. NE PAS essayer de recharger , FORCE
D’OUVERTURE , ni chauffer la pile .
Le niveau de pression acoustique à la position de l’ opéra-
teur selon la norme IEC 704-1:1982 n’est pas supérieur à
70 dB (A).
AVERTISSEMENT: Ce jeu d’instructions est donnée selon
CEI 704-1 . Advantech décline toute responsabilité pour
l’exactitude de toutes les déclarations contenues dans ce
document .
Safty Instructions - Consignes de sécurité

ASR-3272快速入门手册 1
安装系统之言，请先确认包装中含有下面所列各项：
• 1 x 2U12槽位机箱
组件
• 1 x 650瓦(1+1)冗余电源供应器
• 12 x 硬盘托盘
• 1 x ASMB-782G4 主板
• 1 x LSI 9260-4i, 9280-4i4e或同类型RAID控制卡
配件
• 1 x 快速入门手册
• 1 x 配件盒，包括螺丝包及驱动程序光盘
如果其中任何一项缺失或损坏，请立即与经销商或销售代
表联系。
注： 阅读PDF文件需要使用Acrobat Reader。用户可从
以下路径下载Acrobat Reader：www.adobe.com/
Products/acrobat/readstep2.html（Acrobat为
Adobe公司的商标）
ASR-3272
高可靠数据保护及备分方案之2U12bay存储服务器
快速入门手册
• 机箱样式：2U 12硬盘槽位
• 硬盘接口：SAS/SATA 6Gb/s 或 3Gb/s
• 中央处理器：LGA 1155 Intel® Xeon® E3 / E3 v2 / 2nd
and 3rd Core™ i3 / Pentium processors
• 基本输入输出系统：AMI 64 Mb SPI BIOS
• 芯片组：Intel® C216
• 内存：Dual Channel DDR3 ECC/Non-ECC 1066/1333/1600
MHz unbuffered DIMM, Max. 32 GB
注意: 因为计算机架构的限制，系统可能不会侦测到全部
的32GB内存，既使已插满32GB内存
• 前置指示灯：1x电源状态灯、2x 网络活动灯及1x 系统
故障灯
• 前置控制钮：电源开关、系统重置键及静音键
• 前方端口：两个USB2.0埠
• 后方端口：两个USB2.0埠、两个 USB3.0埠及四个1GbE网口
• 冷却系统：三个8038可热抽换风扇
• 电源供应器：650瓦(1+1)冗余电源
• 工作温度： 0°C ~ 40°C
• 重量：19 kg
• 尺寸：699 x 432 x 88 mm
• 电源输入：100-240Vac, 9.5-4.5A, 50/60 Hz
产品规格
包装清单
如需了解有关本产品及研华其它产品的详细信息，请访
问我们的网站：
http://www.advantech.com
http://www.advantech.com/intelligent-systems/
如需技术服务与支持，请访问我们的技术支持网站：
http://service.advantech.com.tw/eservice/
本手册适用于ASR-3272系列。
Part No.2006327211
台湾印刷
第一版
2016年9月

2 ASR-3272快速入门手册
1. 滑轨安装。
2. 前后视图
1. 推动拉柄释放卡钩，将内轨从滑轨中抽出 2. 将外轨的前后卡榫插入机柜的凹孔，左右皆须安装
4. 将机壳滑入外轨，安置妥当
PUSH
3. 将内轨和机壳锁附固定
FRONT RELEAS
LOCK IN & LOCK OUT
FRONT
BRACKET
FRONT
BRACKET
FRONT RELEAS
LOCK IN & LOCK OUT
REAR
BRACKET
Click!
Click!
Dismount
2
1
OUTER MEMBER
BRACKET
REAR
BRACKET
INNER MEMBER
Simple Maintainance Process
前视图 后视图
System Reset, Mute 2 USB 2.0 VGA + Com port
PS/2 Keyboa rd
and Mouse Quad LAN/ 2 USB 3.0/
2 USB 2.0
LED Indicators for
Power, System Fail,
and LAN
12x Hot-swappable
3.5" HDD Trays
Simple Maintenance Process
Dimensions
简易安装步骤

ASR-3272快速入门手册 3
安全措施-静电防护
为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施：
1. 操作设备之前，请务必断开机箱电源，以防触电。
2. 在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏敏感电子元件。
3. 无论何时进行操作，请务必完全断开机箱电源。不可在电源接通时进行设备连接，以避免瞬间电涌损坏敏感电子元件。只
有专业技术人员才可以打开机箱。接触产品的母板、底板或附加卡前，请先确保您接地来移除身上附带的静电。由于现在
的电子设备对静电十分敏感，为了安全起见，请使用接地腕环。请将所有电子元件放在无静电的表面或静电屏蔽袋中。
4. 系统默认装配(1+1)冗余电源。系统开机前，请先确认两个电源模块皆已安装。
Unit: mm
445.60 432.00
461.20
21.80
734.25
695.80
12.70 92.10 92.10 76.00184.20 184.20
481.32
88.10
系统尺寸

4 ASR-3272快速入门手册
1. 请仔细阅读此安全操作说明。
2. 请妥善保存此用户手册供日后参考。
3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
5. 请不要在潮湿环境中使用设备。
6. 请在安装前确保设备放置在可靠的平面上，意外跌落可能会导致设备损坏。
7. 设备外壳的开口是用于空气对流，从而防止设备过热。请不要覆盖这些开口。
8. 当您连接设备到电源插座上前，请确认电源插座的电压是否符合要求。
9. 请将电源线布置在人们不易绊到的位置，并不要在电源在线覆盖任何杂物。
10. 请注意设备上的所有警告和注意标语。
11. 如果长时间不使用设备，请将其同电源插座断开，避免设备被超标的电压波动损坏。
12. 请不要让任何液体流入通风口，以免引起火灾或者短路。
13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师来打开设备。
14. 如遇下列情况，请由专业人员来维修：
- 电源线或者插头损坏；
- 设备内部有液体流入；
- 设备曾暴露在过于潮湿的环境中使用；
- 设备无法正常工作，或您无法通过用户手册来使其正
常工作；
- 设备跌落或者损坏；
- 设备有明显的外观破损。
15. 请不要把设备放置在超出我们建议的温度范围的环境，即不要低于-20°C（-4°F）或高于60°C（140°F），否则可能会
损坏设备。
16. 注意：计算机配置了由电池供电的实时时钟电路，如果电池放置不正确，将有爆炸的危险。因此，只可以使用制造商推荐
的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。
根据IEC 704-1:1982的规定，操作员所在位置的声压级不可高于70dB(A)。
免责声明：该安全指示符合IEC 704-1的要求。研华公司对其内容的准确性不承担任 何法律责任。
标示含义：加贴该标识的设备仅按还把2000 m进行安全设计与评估，因此，仅适用于在海拔2000 m以下安全使用，在海拔2000
m以上使用时，可能有安全隐患。
安全指示

ASR-3272快速入門手冊 1
安裝系統之言，請先確認包裝中含有下面所列各項:
• 1 x 2U12槽位機箱
組件
• 1 x 650瓦(1+1)冗餘電源供應器
• 12 x 硬碟托盤
• 1 x ASMB-782G4 主板
• 1 x LSI 9260-4i, 9280-4i4e或同類型RAID控制卡
•
配件
• 1 x 快速入門手冊
• 1 x 配件盒，包括螺絲包及驅動程式光碟
如果其中任何一項有缺失或損壞，請立即與經銷商或與銷售
業務聯繫。
註： 閱讀PDF文件需要使用Acrobat Reader。用户
可以從以下路徑下載Acrobat Reader：www.
adobe.com/Products/acrobat/readstep2.
html（Acrobat为Adobe公司的商標）
ASR-3272
高可靠数据保护及备分方案之2U12bay存储服务器
快速入门手册
• 機箱樣式：2U 12硬碟槽位
• 硬碟介面：SAS/SATA 6Gb/s 或 3Gb/s
• 中央處理器：LGA 1155 Intel® Xeon® E3 / E3 v2 / 2nd
and 3rd Core™ i3 / Pentium processors
• 基本輸入輸出系統：AMI 64 Mb SPI BIOS
• 晶片組：Intel® C216
• 記憶體：Dual Channel DDR3 ECC/Non-ECC
1066/1333/1600 MHz unbuffered DIMM, Max. 32 GB
注意：因為電腦架構的限制，系統可能不會偵測到全部的
32GB記憶體，既使已插滿32GB記憶體
• 前置指示燈：1x電源狀態燈、2x 網路活動燈及1x 系統
故障燈
• 前置控制鈕：電源開關、系統重置鍵及靜音鍵
• 前方連接埠：兩個USB2.0埠
• 後方連接埠：兩個USB2.0埠、兩個 USB3.0埠及四個1GbE
網口
• 冷卻系統：三個8038可熱抽換風扇
• 電源供應器：650瓦(1+1)冗餘電源
• 工作溫度：0°C ~ 40°C
• 重量：19 kg
• 尺寸：699 x 432 x 88 mm
• 電源輸入：100-240Vac, 9.5-4.5A, 50/60 Hz
產品規格
包裝清單
如需了解有關本產品及研華其他產品的詳細訊息，請訪
問研華網站：
http://www.advantech.com
http://www.advantech.com/intelligent-systems/
如需技術支援與服務，請訪問研華網站：
http://service.advantech.com.tw/eservice/
本手冊適用於ASR-3272系列。
Part No. 2006327211
台灣印刷
第一版
2016年9月

2 ASR-3272快速入門手冊
1. 滑軌安裝。
2. 前後視圖
1. 推動拉柄釋放卡鉤，將內軌從滑軌中抽出 2. 將外軌的前後卡榫插入機櫃的凹孔，左右皆須安裝
4. 將機殼滑入外軌，安置妥當
PUSH
3. 將內軌和機殼鎖附固定
FRONT RELEAS
LOCK IN & LOCK OUT
FRONT
BRACKET
FRONT
BRACKET
FRONT RELEAS
LOCK IN & LOCK OUT
REAR
BRACKET
Click!
Click!
Dismount
2
1
OUTER MEMBER
BRACKET
REAR
BRACKET
INNER MEMBER
Simple Maintainance Process
前視圖 後視圖
System Reset, Mute 2 USB 2.0 VGA + Com port
PS/2 Keyboa rd
and Mouse Quad LAN/ 2 USB 3.0/
2 USB 2.0
LED Indicators for
Power, System Fail,
and LAN
12x Hot-swappable
3.5" HDD Trays
Simple Maintenance Process
Dimensions
简易安装步骤

ASR-3272快速入門手冊 3
為了保護您和您的設備免受傷害或損壞，請遵照以下安全措施：
1. 操作設備之前，請務必斷開主機殼電源，以防觸電。
2. 在更改任何配置之前請斷開電源，以免在您連接跳線或安裝卡時，瞬間電湧損壞敏感電子元件。
3. 無論何時進行操作，請務必完全斷開主機殼電源。不可在電源接通時進行設備連接，以避免瞬間電湧損壞敏感電子元件。只
有專業技術人員才可以打開主機殼。接觸產品的主機板、底板或附加卡前，請先確保您接地來移除身上附帶的靜電。由於
現在的電子設備對靜電十分敏感，為了安全起見，請使用接地腕環。請將所有電子元件放在無靜電的表面或靜電屏蔽袋中。
4. 系統預設裝配(1+1)冗餘電源。系統開機前，請先確認兩個電源模組皆已安裝。
Unit: mm
445.60 432.00
461.20
21.80
734.25
695.80
12.70 92.10 92.10 76.00184.20 184.20
481.32
88.10
系統尺寸
安全措施-靜電防護

4 ASR-3272快速入門手冊
1. 請仔細閱讀此安全操作說明。
2. 請妥善保存此用戶手冊供日後參考。
3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。
4. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。
5. 請不要在潮濕環境中使用設備。
6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。
7. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。
8. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。
9. 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。
10. 請注意設備上的所有警告和注意標語。
11. 如果長時間不使用設備，請將其同電源插座斷開，避免設備被超標的電壓波動損壞。
12. 請不要讓任何液體流入通風口，以免引起火災或者短路。
13. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。
14. 如遇下列情況，請由專業人員來維修：
- 電源線或者插頭損壞；
- 設備內部有液體流入；
- 設備曾暴露在過於潮濕的環境中使用；
- 設備無法正常工作，或您無法通過用戶手冊來使其正常工作；
- 設備跌落或者損壞；
- 設備有明顯的外觀破損。
15. 請不要把設備放置在超出我們建議的溫度範圍的環境，即不要低於-20°C（-4°F）或高於60°C（140°F），否則可能會
損壞設備。
16. 注意：電腦配置了由電池供電的即時時鐘電路，如果電池放置不正確，將有爆炸的危險。因此，只可以使用製造商推薦的
同一種或者同等型號的電池進行替換。請按照製造商的指示處理舊電池。
根據 IEC 704-1:1982的規定，操作員所在位置的聲壓級不可高於70dB(A)。
免責聲明：該安全指示符合IEC 704-1的要求。研華公司對其內容的準確性不承擔任 何法律責任。
標示含義：加貼該標識的設備僅按還把2000 m進行安全設計與評估，因此，僅適用於在海拔2000 m以下安全使用，在海拔2000
m以上使用時，可能有安全隱患。
安全指示
