Advent ADVW801 User manual

900 MHz WIRELESS OUTDOOR/INDOOR SPEAKER SYSTEM
Installation and
Operation Manual
SYSTÈME D’ENCEINTE ACOUSTIQUE 900 MHz
EXTÉRIEURE/INTÉRIEURE SANS FIL
Guide d’installation
et d’utilisation
SISTEMA DE ALTOPARLANTE
EXTERIOR/INTERIOR INALAMBRICO DE 900 MHz
Manual de Instalación
y Operación
Model ADVW801
Modèle
Modelo f
eEnglish 1
Français 20
Español 40
s
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 1

900 MHz WIRELESS OUTDOOR/INDOOR SPEAKER
Installation and
Operation Manual
e
Model ADVW801
English
CONTENTS
Introduction 1
Connect the Transmitter 3
Power the Speaker 5
Adjust the Transmitter 8
Tune the Speaker 10
More Helpful Information 12
Troubleshooting 14
Specifications and Features 17
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 2

APower ON-OFF/Volume Control Knob
BPower Indicator Light
CSpeaker Power Input Jack
DMono/Stereo Switch
ETuning Indicator Light
FTuning Control Knob
GBattery Compartment Screws
HBattery Compartment Cover
IBattery Compartment
JTransmitter Audio Level Indicator Light
KTransmitter Power Input Jack
LOutput Level Control Wheel
MAudio Input Cable
NFrequency Control Wheel
OAntenna
PTransmitter AC Adapter – 12 V DC 100 mA
QSpeaker AC Adapter – 15 V DC 800 mA
RHeadphone Adapter Plug
S“Y” Cable Adapter
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 2
ABC DEF
KL MN O
G
P
Q
R
S
H
I
J
ADVENT WIRELESS SPEAKERS eliminate the hardest
part of adding speakers to almost any location in your
home – running and hiding hundreds of feet of
speaker wire. Like FM radio, the Advent Wireless
Speaker System’s 900 MHz signals travel with ease
through walls, floors, ceilings and other obstacles,
delivering high-quality stereo sound virtually anywhere
in or about the home. Resonator-controlled circuitry
for drift- and static-free reception, coupled with
outstanding range – up to 150 feet/46 m* – make
the possibilities for your enjoyment of the Advent
Wireless Speaker System nearly unlimited.
The Advent Wireless ADVW801 is a versatile outdoor/
indoor speaker designed to provide high-quality sound
in challenging locations, such as pool decks, patios,
and around the yard. As a water-resistant speaker,
the ADVW801 will withstand the effects of exposure to
light moisture (drizzle rain, dew from grass, etc.). It is
not, however, waterproof; never immerse the speaker
and it is suggested the unit be protected from direct
exposure to heavy rain, standing water, sprinklers, etc.
The Advent Wireless ADVW801 Speaker System is
compatible with most audio sources, i.e., TVs, VCRs,
stereo receivers/amps, personal stereos, boom boxes,
DBS receivers, and individual stereo component
pieces (CD players, cassette players, etc.). The
contents of this manual cover various connection
options and detailed operating procedures for making
the Advent Wireless ADVW801 Speaker System a
valued part of your lifestyle.
*Range may vary by environment.
Introduction
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 2

OPTION 2 CONNECTING TO A TELEVISION
AConnect the mini plug on the end of the Audio
Input Cable (M) to the mini jack on the “Y” Cable
Adapter (S).
BConnect the dual RCA plugs on the other end of
the “Y” Cable Adapter (S) to the RCA-type audio
outputs of a TV.
OPTION 3 CONNECTING TO A HEADPHONE JACK
APlug the mini plug on the end of the Audio Input
Cable (M) into the headphone jack. As needed, use
the Headphone Adapter Plug (R) to convert the
(3.5mm) mini plug to a full-size 1/4" headphone plug.
WARNING DO NOT connect the RCA plugs of
the “Y” Cable Adapter to a speaker output on the
audio source. If you use the speaker output of an
audio source to connect the transmitter, you will
permanently damage the transmitter. It is only
designed to work with RCA-type line/variable
outputs or headphone outputs.
NOTE For more information on hooking up and using
the transmitter with various outputs, please see
More Helpful Information beginning on page 12.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 4


Transmitter
TV
Audio Input Cable (M) “Y” Adapter Cable (S)
Transmitter Stereo Receiver
Audio Input Cable (M) Headphone Adapter Plug (R)
Connect the Transmitter
Connect the transmitter as follows:
STEP 1 Power the Transmitter
AInsert the power cord from Transmitter AC Adapter
(P) into the Transmitter Power Input Jack (K).
BPlug the Transmitter AC Adapter (P) into any
standard wall outlet.
NOTE Be sure to use the AC Adapter rated
12V DC 100 mA.
NOTE There is no ON/OFF switch. The transmitter is
designed to be left plugged in and powered at all
times. If you will not be using the ADVW801 for an
extended period of time, you may wish to unplug the
Transmitter AC Adapter.
STEP 2 Connect to an Audio Source
OPTION 1 CONNECTING TO A STEREO RECEIVER
AConnect the mini plug on the end of the Audio
Input Cable (M) to the mini jack on the “Y”
Cable Adapter (S).
BConnect the dual RCA plugs on the other end
of the “Y” Cable Adapter (S) to the RCA-type audio
outputs of a stereo receiver/amp or other audio
source.
3ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System

Transmitter Power Input
Jack (K) Transmitter Stereo Receiver
Audio Input Cable (M) “Y” Adapter Cable (S)
Transmitter AC
Adapter (P)
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 4

Recharging the Battery Pack
ARemove battery pack from speaker. Make certain
the batteries in the pack (I) are rechargeable.
BInsert the power cord from the 15 V AC adapter
(Q) into the battery pack input jack.
CPlug the Speaker AC Adapter (Q) in any standard
wall outlet.
DAllow unit to charge for at least 8 hours for a full
charge.
EReplace battery pack (I) into speaker.
NOTE If you are using rechargeable batteries NiMH or
NiCad, the batteries will not recharge when the
speaker is powered with the AC adapter. Please DO
NOT attempt to recharge alkaline or other non-
rechargeable batteries – this could cause the
batteries to leak which would damage the speaker.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 6
Power the Speaker
Select from the following options to power
the ADVW801 speaker:
POWER OPTION 1 “D” CELL BATTERIES
ATurn the speaker Power ON-OFF/Volume Control
Knob (A) to the “OFF” position (all the way counter-
clockwise – it will “click” off).
BRemove the Battery Compartment Cover (H).
CInsert eight (8) “D” batteries (sold seperately) into
the speaker following the polarity (“+” and “–”)
as diagrammed in the battery compartment.
DReplace the Battery Compartment Cover.
5ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
Battery
Compartment
Cover (H)
8 “D” Cell
Batteries
(sold sperately)
Battery Compartment
Screws (G)
Battery
Compartment (I)
Battery
Compartment
(I) Input Jack
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 6

Adjust the Transmitter
Adjust the transmitter as follows:
STEP 1 Turn ON your Audio Source
(i.e., Stereo Receiver, TV, etc.) so that you
can hear sound coming from the source.
STEP 2 Pivot the Antenna (O) to the upright,
vertical position.
STEP 3 Set the Transmitter “Level”
ASet the Frequency Control Wheel (N) to its
midpoint.
BTurn the Output Control Level Wheel (L) all the way
to the left (your left when looking at the transmitter
controls), as shown.
CCheck status of Transmitter Audio Level Indicator
Light (J). If it flickers intermittently (about half the
time), proceed to TUNE THE SPEAKERS.
DIf Audio Level Indicator Light (J) is on solid red or
flickering very rapidly, turn Output Control Level
Wheel slowly back to the right until light flickers
intermittently.
POWER OPTION 2 AC ADAPTER
ATurn the speaker Power ON-OFF/Volume Control
Knob (A) to the “OFF” position (all the way counter-
clockwise – it will “click” off).
BInsert the power cord from the Speaker AC Adapter
(Q) into the Speaker Power Input Jack (C).
CPlug the Speaker AC Adapter (Q) into any standard
wall outlet.
NOTE Be sure to use the AC Adapter rated 15 V DC
800 mA. The batteries will not recharge when the
speaker is powered with the AC adapter.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 8
Transmitter Audio Level
Indicator Light (J) Frequency Control Wheel (N)
7ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
Power ON-OFF/
Volume Control
Knob (A)
Speaker Power
Input Jack (C)
Speaker AC Adapter
15 V DC 800 mA (Q)
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 8

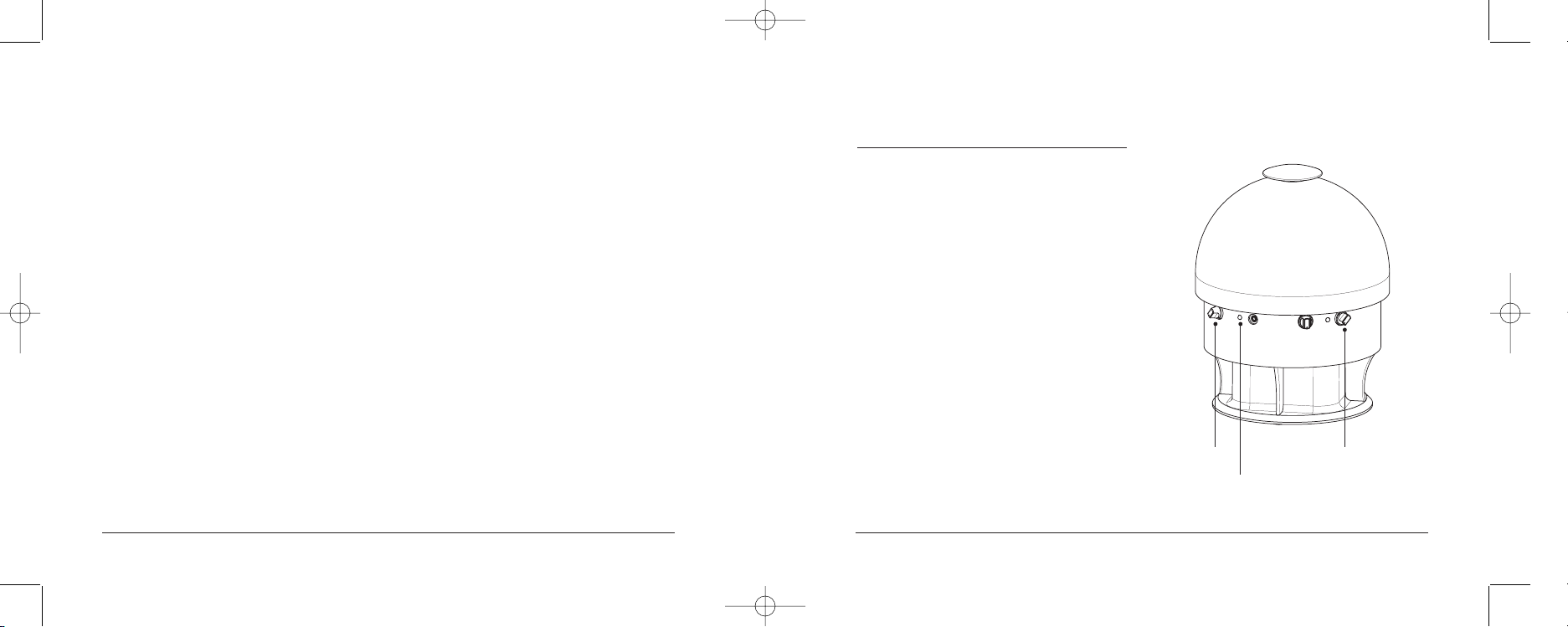

Tune the Speaker
Adjust the speaker as follows:
Turn On and Tune the Speaker
AUse the speaker Power ON-OFF/Volume Control
Knob (A) to turn the speaker “ON.” The Power
Indicator Light (B) will turn red.
BTurn the Tuning Control Knob (F) until your audio
source is clearly heard through the speaker,
indicating the speaker is tuned to the signal from
the transmitter. With the volume up, you should
now be able to hear the audio source.
CAdjust Volume (A) as desired.
NOTE Interference in the form of static and/or
distortion can sometimes be heard.
If this occurs, confirm the transmitter/speaker
adjustments and indicators. If the problem persists,
refer to the Troubleshooting section of this
manual.
NOTE If the light does not flicker, confirm secure
connection of the AC Adapter. If the light still does
not flicker, confirm secure connection to the audio
source output. If there is still no response, leave the
Output Level Control Wheel completely turned to the
left (as shown on the previous page) and see the
following NOTE.
NOTE If the transmitter is connected to a variable
output (i.e., headphone jack, TV audio output on the
audio source, leave the Output Level Control Wheel
turned all the way to the left (as shown on previous
page) and adjust the volume on the audio source up
or down as necessary to make the Audio Level
Indicator Light flicker intermittently. If you are
unclear as to the kind of output (variable or fixed)
you are using, please see More Helpful Information
on page 12.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 10
Power ON-OFF/
Volume Control
Knob (A) Power Indicator
Light (B)
Tuning Control
Knob (F)
9ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 10

More Helpful Information
About Fixed-Level Outputs
A fixed-level, or line-level audio output is considered
ideal since it provides an audio signal unchanged by
adjustments to the audio source (stereo, etc.) volume
control.
HINT Fixed-level audio outputs from stereo
receivers/amps will typically be designated as Tape,
Tape 1, and Tape 2 outputs, DAT (digital audio tape)
outputs, VCR audio output connections, and
auxiliary audio outputs. Tape, Tape 1, Tape 2 and
DAT outputs are usually marked as ‘TAPE OUTPUT,’
‘TAPE OUT,’ ‘TAPE REC,’ or ‘TAPE RECORD.’ Jacks
designated for phono, CD, LD, DVD or tape playback
(PB) are inputs and will not work for purposes of
installing the transmitter.
Fixed-level outputs from TVs are usually marked as
‘Constant,’ ‘Fixed,’ or ‘Select.’ If they are not marked
as such, they are probably variable outputs (see
About Variable-Level Outputs, page 13).
Outputs from VCRs are almost always fixed.
HINT When connecting to the fixed audio outputs of a
VCR, remember that for the wireless system to work,
the VCR must be active. In other words, turn the TV
on to the channel you would normally use to watch a
videotape (channel 3 or 4), turn the VCR on, then
press the TV/VCR button on your VCR remote control
one time to make the VCR the controlling piece of
equipment. At this point, whatever channel is showing
on the tuner for the VCR should be the channel
playing on the TV. Change channels on the VCR. This
configuration gives independent volume control
through the TV (using the TV remote control) and at
the speaker.
HINT If your VCR (or other RCA-type audio source you
are connecting to) is mono (a single audio output), you
need to acquire another RCA “Y” Cable. It differs from
the “Y” Cable Adapter included in this kit. It will have a
single male RCA plug and 2 female RCA jacks. Connect
the dual RCA plugs from the “Y” Cable Adapter (S) to
the 2 female RCA jacks on the second “Y” cable, then
connect the single male RCA plug of the second “Y”
cable to the single audio output of the VCR.
Mono/Stereo Operation Set-up:
AMonaural operation: The monaural mode (MONO)
is recommended when using a single speaker or if
using more than one speaker in different locations.
For monaural operation, set the Mono/Stereo
Switch (D) to “MONO” on each speaker.
BStereo operation: You will need an additional
ADVW801 speaker in order to utilize the stereo
option.
For stereo operation, set the Mono/Stereo Switch
(D) to “L” on the speaker located to the left of the
listener, and set the other speaker to the “R”
position.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 1211 ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 12

About Variable-Level Outputs
A variable-level output, such as a headphone jack or
certain RCA-type outputs, provides an audio signal to
the transmitter that changes in relation to volume
level on the audio source. As the volume of the audio
source goes up and down, so too does the audio
signal strength sent to the transmitter. This can affect
the quality of sound you hear at the speaker, and may
require increasing or decreasing the volume level of
the audio source to achieve a suitably strong audio
signal for use with the ADVW801 system.
HINT On most bookshelf-type or compact stereo
systems, inserting a headphone plug into the
headphone jack results in automatic cutoff of the
regular, or hard-wired, speakers.
HINT Most TVs, regardless of age or price, have
variable outputs. If you are unsure which, if any,
of your outputs are fixed, refer to the TV instruction
manual. Some TVs have outputs that can switch
between variable and fixed. When given a choice,
fixed is always recommended.
Troubleshooting
The following troubleshooting guide takes you through some of the more common problems and corrections
associated with the installation and/or operation of a wireless system.
TROUBLE CHECKS AND ADJUSTMENTS
No Sound • Confirm that the Transmitter AC Adapter (P) is fully inserted into the wall outlet and the
power cord from the AC Adapter is firmly connected to the Transmitter Power Input Jack (K).
• Confirm that the speaker is turned ON.
• Confirm that the Speaker AC Adapter (Q) is fully inserted into the wall outlet and the
power cord from the AC Adapter is firmly connected to the Speaker Power Input Jack (C).
OR
• Check that the “D” cell batteries are fresh and inserted for correct polarity (+, –).
• Check that the audio source (stereo, TV, etc.) is turned on and providing sound as it
normally should.
• Check that the speaker volume is turned up.
• If you are using a Tape 2 Monitor output from your receiver/amp as the audio output,
check that you have pressed the Tape Monitor/Tape 2 button on the front of the receiver.
This will turn on the Tape 2 outputs, which may not be active.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 1413 ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 14

•Try moving the transmitter and speaker closer
together. Sending the signal through certain
materials, such as glass, tile, and metal, can
decrease the effective transmitting distance of
the system.
ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System 16
TROUBLE CHECKS AND ADJUSTMENTS
No Sound/Distortion/ • If using battery power, batteries may be low. Replace if necessary.
Static • Check that the speaker Power Indicator Light (B) is illuminated red. If not, the speaker is
not receiving power from the batteries or AC adapter.
• Check that the antenna (O) is in the upright position.
• Check that the Transmitter Audio Level Indicator Light (J) is flickering intermittently.
If you are using a fixed output and the light is on solid or flickering very rapidly, or if the
light is not on at all, adjust the Output Level Control Wheel (L) so that the light flickers
intermittently.
OR
• If you are using a variable output, make sure the Output Level Control Wheel (L) is all
the way left (as shown under ADJUST THE TRANSMITTER), and adjust the volume on the
audio source up or down as neccessary to make the light flicker intermittenly.
• Change the position of the Frequency Control Wheel (N) to change the operating
frequency. Then readjust the speaker Tuning Control Knob (F) until the Tuning Indicator
Light (E) changes colour to red.
• Try changing the physical location of the transmitter. Locate it as high and free of
obstruction as possible. Avoid placing directly on top of a TV, if possible.
• Try changing the antenna (O) position, particularly if you think you may be near maximum
transmitting range.
15 ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 16

Specifications and Features
TRANSMITTER
Omnidirectional
Effective Transmitting Range: Up to 150 feet/46 m*
Adjustable Audio Level Input
Variable Frequency Adjustment between 912.55 and
914.75 MHz
Stereo audio input with 3.5mm stereo mini-plug
(1/4” headphone adapter and “Y” cable included)
UL-Listed AC Power Adapter
Auto Level Indicator
SPEAKER
10 Watts RMS
Acoustic Suspension Design
1.75" Dome Tweeter; 5" Woofer
Frequency Fine Tuning
Power/Tuning/Volume Control
Left/Mono/Right Switch
Frequency Response: 20 Hz - 15 kHz
Signal-To-Noise Ratio: 60 dB
Channel Separation: 30 dB
Distortion: Less Than 1.5%
This device complies with part 15 of the Federal
Communications Commission (FCC) rules. Operation
is subject to the following two conditions: 1) This
device may not cause harmful interference and
2) This device must accept any interference received,
including interference that may cause undesired
operation.
Changes or modifications not expressly approved by
the party responsible for compliance could void the
user’s authority to operate the equipment.
Features and specifications subject to change without
notice.
*Range may vary according to environment.
Warranty
LIMITED ONE YEAR WARRANTY
We warrant that for one year from the date of purchase this product will be free from defects in materials or
workmanship. For a prompt, no charge replacement of equivalent product, return the defective product postage
prepaid to the appropriate address.
If purchased in the US: If purchased in Canada:
Product Exchange Center Thomson multimedia Ltd.
11721 Alameda Avenue 6200 Edwards Boulevard
Socorro TX 79927 Mississauga, Ontario
Canada L5T 2V7
This warranty is in lieu of all other warranties, express or implied, including without limitation the implied
warranties of merchantability and fitness for a particular purpose. We will not be responsible for any
incidental or consequential damages or for any loss arising in connection with the use or inability to use
this product. Some states/provinces do not allow limitations on how long an implied warranty lasts or
permit the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty excludes defects or damage due to misuse, abuse, or
neglect. This warranty gives you specific legal rights, and you may also have other rights, which vary from
state to state/province to province.
17 ADVENT ADVW801 900 MHz Wireless Outdoor/Indoor Speaker System
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 18

SYSTÈME D’ENCEINTE ACOUSTIQUE 900 MHz
EXTÉRIEURE/INTÉRIEURE SANS FIL
Guide d’installation
et d’utilisation
f
Modèle ADVW801
Français
TABLE DES MATIÈRES
Introduction 21
Brancher l’émetteur 23
Mettre l’enceinte sous tension 25
Régler l’émetteur 28
Syntoniser l’enceinte 30
Renseignements utiles 32
Dépannage 34
Caractéristiques techniques 37
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 20

ABouton de mise en marche/arrêt et de réglage
du volume
BVoyant de mise en marche
CPrise d’alimentation de l’enceinte
DCommutateur mono/stéréo
EVoyant de syntonisation
FBouton de syntonisation
GVis du bloc-piles
HCouvercle du bloc-piles
IBloc-piles
JVoyant du niveau audio de l’émetteur
KPrise d’alimentation de l’émetteur
LMollette de niveau de sortie
MCâble audio
NBouton de réglage de fréquence
OAntenne
PAdaptateur CA pour émetteur – 12 V CC 100 mA
QAdaptateur CA pour enceinte – 15 V CC 500 mA
RAdaptateur pour casque d’écoutes
SCâble adaptateur en Y
ABC DEF
KL MN O
G
P
Q
R
S
H
I
J
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 22
L’ajout d’enceintes acoustiques dans une maison apporte
sa part de défis, comme faire passer et camoufler des
dizaines de mètres de fils. Les enceintes acoustiques sans
fil Advent règlent ce problème. À l’instar des ondes FM, les
signaux des enceintes sans fil Advent de 900 MHz
traversent facilement les murs, planchers, plafonds et
autres obstacles, en donnant un son stéréophonique de
qualité pratiquement partout dans la maison et ses
alentours. Le circuit du résonateur à gain contrôlé, pour une
réception sans glissement ni parasites, jumelé à une très
grande portée – près de 50 mètres (150 pieds)*– rendent
les possibilités acoustiques presque illimitées.
L’enceinte sans fil Advent ADVW801, qui peut être utilisée
autant à l’intérieur qu’à l’extérieur, est conçue pour offrir un
son de qualité dans des endroits difficiles, comme les
terrasses de piscine, les patios et les cours extérieures.
Résistante à l’eau, l’enceinte pourra contrer les effets de
l’exposition à une faible humidité (bruine, rosée, etc.). Elle
n’est cependant pas étanche; ne l’immergez jamais. Nous
vous suggérons d’ailleurs de la protéger des averses, de
l’eau stagnante, des dispositifs d’arrosage, etc.
Le systéme d’enceintes sans fil Advent ADVW801 est
compatible avec la plupart des sources sonores, c.-à-d. les
téléviseurs, magnétoscopes, récepteurs/amplis stéréo,
appareils stéréo personnels, chaînes stéréo portatives,
récepteurs DBS et appareils stéréo individuels (lecteurs CD,
lecteurs de cassette, etc.). Ce manuel couvre les diverses
options de raccordement et l’information de fonctionnement
détaillée pour intégrer le systéme d’enceintes sans fil
Advent ADVW801 à votre mode de vie.
*La portée peut varier selon l’environnement.
Introduction
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 22

Option 2 – Raccordement à un téléviseur
A Brancher la mini-prise du câble audio (M) à la mini-prise
du câble adaptateur en Y (S).
B Brancher les deux prises RCA du câble adaptateur en Y
(S) aux sorties audio RCA du téléviseur.
Option 3 – Raccordement à une prise de casque d’écoute
A Brancher la mini-prise du câble audio (M) dans la prise
pour casque d’écoute. Au besoin, utiliser l’adaptateur
pour casque d’écoute (R) pour convertir la mini-prise
(3,5 mm) en une prise pour casque d’écoute pleine
grandeur (1/4 po).
MISE EN GARDE : NE BRANCHEZ JAMAIS les prises
RCA du câble adaptateur en Y dans une sortie d’enceinte
acoustique, auquel cas vous endommageriez à jamais
votre émetteur. L’émetteur n’est conçu que pour être
branché dans une sortie de type RCA ou dans une sortie
pour casque d’écoute.
Nota : Pour obtenir de plus amples renseignements sur le
branchement de l’émetteur à diverses sorties audio, lisez la
section RENSEIGNEMENTS UTILES à la page 32.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 24


Émetteur
Téléviseur
Câble audio
(M)
Câble adaptateur en Y (S)
Émetteur Ampli-syntoniseur
Câble audio
(M)
Adaptateur pour casque d’écoute (R)
BRANCHER L’ÉMETTEUR
Suivre les directives ci-dessous.
1re étape. Mise sous tension de l’émetteur
ABrancher le câble de l’adaptateur CA pour émetteur (P)
dans la prise d’alimentation de l’émetteur (K).
BBrancher l’adaptateur CA pour émetteur (P) dans
n’importe quelle prise électrique standard.
Nota : Assurez-vous d’utiliser l’adaptateur CA de 12 V CC
100 mA.
Nota : Il n’y a pas d’interrupteur marche-arrêt. Une fois
branché, l’émetteur est conçu pour fonctionner en tout
temps. Si vous ne pensez pas utiliser vos enceintes pendant
une longue période, débranchez l’émetteur (en retirant
l’adaptateur de la prise électrique).
2eétape. Raccordement à une source audio
Option 1 – Raccordement à un ampli-syntoniseur
A Brancher la mini-prise du câble audio (M) dans la mini-
prise du câble adaptateur en Y (S).
B Brancher les deux prises RCA du câble adaptateur en Y
(S) aux sorties audio RCA de l’ampli-syntoniseur ou
d’une autre source audio.
23 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801

Prise d’alimentation de
l’émetteur (K) Émetteur Ampli-syntoniseur
Câble audio (M) Câble adaptateur en Y (S)
Adaptateur CA pour
émetteur (P)
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 24

Recharge du bloc-piles
ARetirez le bloc-piles de l’enceinte. Assurez-vous
que les piles du bloc (I) sont rechargeables.
BBranchez le fil d’alimentation de l’adaptateur de
15 V c.a. (Q) dans la prise d’entrée du bloc-piles.
CBranchez l’adaptateur c.a. de l’enceinte (Q) dans
une prise de courant murale standard
DFaire recharger le bloc-piles pendant au moins 8
heures.
ERemettez le bloc-piles (I) dans l'enceinte.
NOTA : Les piles rechargeables au NiMh ou au
NiCad ne se rechargeront pas si l’enceinte est mise
sous tension à l’aide de l’adaptateur CA. Surtout, NE
PAS tenter de recharger des piles alcalines ou
d’autres piles non rechargeables, car elles risquent
de couler, endommageant ainsi l’enceinte.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 26
METTRE L’ENCEINTE SOUS
TENSION
Choisir l’une des options ci-dessous.
1re option. Piles D
A Mettre le bouton de mise en marche/arrêt (A) à la
position Arrêt (tourner vers la gauche jusqu’au clic).
B Enlever le couvercle du compartiment à piles (H).
C Insérez huit (8) piles “D” (vendues séparément) dans
l’enceinte, en respectant la polarité (“+” et “-”) indiquée
dans le schéma à l’intérieur du logement à piles.
D Replacer le couvercle du compartiment à piles.
25 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
Couvercle du
bloc-piles (H)
8 piles “D”
(vendues
séparément)
Vis du bloc-piles
(G)
Bloc-piles (I)
Bloc-piles
(I)
Prise d’entrée
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 26

RÉGLER L’ÉMETTEUR
Suivre les directives ci-dessous.
1eétape. Mettre sous tension votre source audio
(ampli-syntoniseur, téléviseur, etc.) de façon à
pouvoir entendre des sons.
2eétape. Relever l’antenne (O) en position verticale.
3eétape. Régler le « niveau » de l’émetteur.
APositionner le bouton de réglage de fréquence (N) au
milieu.
BTournez la mollette de niveau de sortie (L) complétement
vers la gauche (votre droite quand vous regardez les
commandes de l’émetteur), tel qu’indiqué.
CVérifier le voyant du niveau audio (J). S’il clignote
régulièrement, procéder à la SYNTONISATION DE
L’ENCEINTE.
DSi l’indicateur de niveau sonore (J) est rouge ou scintille
trés rapidement, tournez lentement la mollette de niveau
de sortie vers la droite jusqu’à ce que le voyant scintille
de façon intermittente.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 28
Voyant du niveau audio (J)
Bouton de réglage de fréquence (N)
2eoption. Adaptateur CA
A Mettre le bouton de mise en marche/arrêt (A) à la
position Arrêt (tourner vers la gauche jusqu’au clic).
B Brancher l’adaptateur CA (Q) pour enceinte dans la prise
d’alimentation de l’enceinte (C).
C Brancher l’adaptateur CA pour enceinte (Q) dans
n’importe quelle prise électrique standard.
Nota : Assurez-vous d’utiliser l’adaptateur de 15 V CC
800 mA. Les piles ne se rechargeront pas si l’enceinte est
mise sous tension à l’aide de l’adaptateur CA.
27 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
Bouton de mise
en marche/arrêt
et de réglage du
volume (A)
Prise d’alimentation
de l’enceinte (C)
Adaptateur CA pour
enceinte (Q)
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 28

SYNTONISER L’ENCEINTE
Suivre les directives ci-dessous.
MMeettttrreessoouusstteennssiioonneettssyynnttoonniisseerrll’’eenncceeiinnttee
AMettre l’enceinte sous tension en tournant le bouton
marche/arrêt (A) en position marche (ON). Le voyant de
mise en marche (B) deviendra rouge.
BTourner le bouton de syntonisation (F) jusqu’à ce que le
son sorte de l’enceinte, ce qui indique que l’enceinte et
l’émetteur sont syntonisés. Plus on augmente le volume,
plus le son sera fort.
CRégler le son au niveau désiré (A).
Nota : Des interférences, comme les parasites ou la
distorsion, peuvent se produire. Dans ce cas, vérifiez les
réglages de l’émetteur et de l’enceinte. Si le problème
persiste, lisez la section DÉPANNAGE du présent guide.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 30
Voyant de mise
en marche (A)
Bouton de mise en
marche/arrêt et de
réglage du volume (B)
Bouton de
syntonisation (F)
Notez si le voyant ne scintille pas, confirmez que la
connexion est bonne à l'adaptateur c.a. Si le voyant ne
scintille toujours pas, confirmez que la connexion est bonne
à la sortie de la source sonore. Si vous n ’ obtenez toujours
pas de réponse, laissez la mollette de niveau de sortie
complétement à gauche (tel qu'indiqué à la page
précédente) et consultez la note qui suit.
Notez si l
’ émetteur est raccordé à une sortie variable (ex.
: prise casque, sortie audio de téléviseur à la source
sonore, laissez la mollette de niveau de sortie
complétement tournée vers la gauche (tel qu ’ indiqué à la
page précédente) et montez ou baissez le volume de la
source sonore selon les besoins pour faire scintiller le
voyant de niveau sonore de façon intermittente. Si vous
ne connaissez pas le type de sortie (variable ou fixe) que
vous utilisez, consultez la section Autres renseignements
utiles à la page 12.
29 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 30

RENSEIGNEMENTS UTILES
Sorties à niveau fixe
Une sortie audio àniveau fixe est considérée comme idéale
puisqu’elle procure un signal audio constant sans tenir
compte du volume de la source audio (chaîne stéréo, etc.)
Conseil : Les sorties audio à niveau fixe des ampli-
syntoniseurs sont habituellement les suivantes : Tape, Tape 1
et Tape 2, DAT (bande audionumérique), VCR et auxiliaires.
Les sorties Tape, Tape 1, Tape 2 et DAT sont habituellement
identifiées ainsi sur les appareils : TAPE OUTPUT, TAPE OUT,
TAPE REC ou TAPE RECORD. Les prises pour platines
tournantes (phono), CD, LD, DVD et lecteur de bandes
magnétiques (« Playback » ou PB) sont des entrées et ne
peuvent servir à l’installation de l’émetteur.
Les sorties à niveau fixe des téléviseurs sont habituellement
identifiées par les termes « Constant », « Fixed » ou « Select ».
Si ces termes n’apparaissent pas, c’est qu’il s’agit
probablement d’une sortie à niveau variable (lire la section
sur les SORTIES À NIVEAU VARIABLE à la page 33).
Les sorties des magnétoscopes (VCR) sont presque toujours
à niveau fixe.
Conseil :
Lorsque vous branchez une enceinte sans fil dans
une sortie à niveau fixe de magnétoscope, rappelez-vous de
mettre ce dernier sous tension pour assurer le bon
fonctionnement de votre enceinte. Autrement dit, vous devez
mettre votre téléviseur en marche au canal que vous utilisez
pour visionner une vidéo (canal 3 ou 4), mettre sous tension
votre magnétoscope, puis appuyer sur le bouton TV/VCR de
la télécommande du magnétoscope afin que le
magnétoscope soit l’appareil de contrôle du système. À ce
moment-là, le canal qui s’affiche sur votre magnétoscope
devrait être celui diffusé à la télé. Changez de canal sur votre
magnétoscope. Une telle configuration offre un contrôle
indépendant du son du téléviseur (à l’aide de sa propre
télécommande) et des enceintes.
Conseil : Si votre magnétoscope (ou l’autre source audio qui
est raccordée) est équipé d’une sortie mono (une seule sortie
audio), vous devez vous procurer un autre câble adaptateur
RCA en Y. Il diffère du câble adaptateur compris dans cet
emballage. Il devra être doté d’une prise mâle RCA et de
deux prises femelles RCA. Branchez les deux prises RCA du
câble adaptateur en Y (S) dans les deux prises femelles RCA
de l’autre câble adaptateur, puis branchez la prise mâle RCA
de ce dernier dans la source audio du magnétoscope.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 32
Installation en mode monophonique ou
stéréophonique :
A Mode monophonique : On recommande le mode
monophonique (MONO) lorsque l’on utilise soit une
seule enceinte, soit plusieurs enceintes dans diverses
pièces.
Régler le commutateur mono/stéréo (D) en position
MONO sur chacune des enceintes.
B Mode stéréophonique : Il faut au moins deux enceintes
ADVW801 pour utiliser ce mode.
Régler le commutateur mono/stéréo (D) en position « L »
sur l’enceinte qui est située à la gauche du public, et en
position « R » sur l’autre enceinte.
31 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 32

DÉPANNAGE
La présente section décrit les problèmes les plus courants liés à l’installation et à l’utilisation d’un système d’enceintes sans
fil, et les solutions que vous pouvez y apporter.
Problème Vérification et réglages
Aucun son • S’assurer que l’adaptateur CA pour émetteur (P) est bien branché dans la prise électrique murale
et dans la prise d’alimentation de l’émetteur (K).
• S’assurer que le bouton de mise en marche/arrêt de l’enceinte est en position ON.
• S’assurer que l’adaptateur CA pour enceinte (Q) est bien branché dans la prise électrique murale
et dans la prise d’alimentation de l’enceinte (C).
OU
• Vérifier que les piles D sont neuves et sont insérées conformément à la polarité (+, -) indiquée.
• S’assurer que la source audio (chaîne stéréo, télé, etc.) est sous tension et qu’il en sort du son
comme il se devrait.
• Vérifier que le volume de l’enceinte est suffisamment élevé.
• Si la sortie Tape 2 de l’ampli-syntoniseur est utilisée comme sortie audio, s’assurer que le bouton
sur la face avant du syntoniseur est à la position Tape Monitor/Tape 2. Ceci mettra en fonction les
sorties Tape 2, qui autrement ne seraient pas activées.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 34
Sorties à niveau variable
Une sortie à niveau variable, comme une prise pour casque
d’écoute ou certaines sorties RCA, envoie à l’émetteur un
signal audio qui varie selon le niveau de volume de la
source audio. La puissance du signal audio varie
proportionnellement avec la puissance du volume à la
source audio. Ceci peut affecter la qualité du son dans
l’enceinte et nécessiter l’augmentation ou la diminution du
son à la source audio afin d’obtenir un signal audio
suffisamment puissant pour l’enceinte ADVW801.
Conseil :
Lorsque vous branchez un casque d’écoute dans
la plupart des mini-chaînes stéréo, vous coupez
automatiquement le son aux enceintes câblées (ou
ordinaires).
Conseil : La plupart des téléviseurs, peu importe leur prix
ou leur âge, sont dotés de sorties à niveau variable. Si vous
ne savez pas laquelle de vos sorties est à niveau fixe, le cas
échéant, consultez votre guide de l’utilisateur. Certaines
sorties de téléviseur acceptent les deux types de niveau.
Si vous avez le choix, vous devriez toujours opter pour un
niveau fixe.
33 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 34

• Changer l’antenne (O) de position, surtout si l’enceinte
est située près de la limite de portée de transmission.
• Essayer de rapprocher l’émetteur des enceintes. Certains
matériaux comme le verre, les tuiles et le métal peuvent
parfois réduire la portée de transmission.
Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801 36
Problème Vérification et réglages
Aucun son/ • Les piles utilisées, le cas échéant, sont peut-être faibles. Les remplacer au besoin.
distorsion/
parasite • S’assurer que le voyant de mise en marche (B) est allumé (rouge). S’il est éteint, c’est que
l’enceinte ne reçoit aucun courant des piles ou de l’adaptateur CA.
• S’assurer que l’antenne (O) est à la verticale.
• Vérifiez que le voyant (J) de niveau audio de l'émetteur scintille de façon intermittente.
• Si vous utilisez une sortie fixe et que le voyant reste allumé ou scintille trés rapidement, ou si le
voyant n’est pas allumé, réglez la mollette de niveau de sortie (L) de maniére que le voyant
scintille de façon intermittente.
OU
• Si vous utilisez une sortie variable, assurez-vous que la mollette de niveau de sortie (L) est tournée
complétement vers la gauche (tel qu’indiqué sous RÉGLER L’ÉMETTEUR) et montez ou baissez le
volume de la source sonore selon les besoins pour faire scintiller le voyant de façon intermittente.
• Changez la position de la mollette de contrôle de fréquence (N) pour changer la
fréquence de fonctionnement. Réglez ensuite de nouveau le bouton de contrôle de
syntonisation des haut-parleurs (F) jusqu'à ce que le voyant de syntonisation (E) passe
au rouge.
• Déplacer l’émetteur. L’installer le plus élevé possible et à l’abri des obstacles. Éviter, si possible,
de le placer directement sur un téléviseur.
35 Système d’enceinte acoustique 900 MHz extérieure/intérieure sans fil ADVENT ADVW801
ADVW801_instructions_trilingual 1/6/04 4:05 PM Page 36
