Advice 45 User manual

USER MANUAL
Home Tech
45 / 55 / 65 / 70 /105
UPS
Uninterruptible Power System
28-2MAXPO0604

IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS – This manual
contains important instructions for models
H45/H55/H65/H70 & H105 that should be
followed during installation and maintenance of
the UPS and batteries.

Safety – CAUTION!
zThis product is specially designed for PCs and it is not recommended
for use in any life-supporting system and other specific important
equipment.
zThis equipment can be operated by any individual with no previous
training.
zDo not plug household appliances such as hair dryers to UPS
receptacles.
zThis unit intended for installation in a controlled environment
(temperature controlled, indoor area free of conductive contaminants).
Avoid installing the UPS in locations where there is standing or
running water, or excessive humidity.
zCAUTION: Risk of electric shock, do not remove cover. No user
serviceable parts inside. Refer servicing to qualified service
personnel.
zThe utility power outlet shall be near the equipment and easily
accessible. To isolate UPS from AC input, remove the plug from the
utility power outlet.
zIf UPS is to be stored for a long time, it is recommended to recharge
the batteries (by connecting the utility power to UPS, switch “ON”),
once a month for 24 hours to avoid a full battery discharge.
zPlease do not use the UPS in excess of the rated load capacity.
zThe UPS contains one/two large-capacity batteries. So the shell shall
not be opened, otherwise such dangers as electric shock will be
caused. If any internal overhaul or replacement of the battery is
required, please contact the distributor.
zThe internal short circuiting of the UPS will lead to dangers such as
electric shock or fire, therefore, no water containers (such as a water
glass) shall be placed on the top of the UPS so as to avoid such
dangers as electric shock.
zDo not dispose of battery or batteries in a fire. The battery may
explode.
zDo not open or mutilate the battery or batteries. Released
electrolyte is harmful to the skin and eyes. It may be toxic.
zΦon the rating label stands for phase symbol.
zA battery can present a risk of electrical shock and high short circuit
current. The following precautions should be observed when working
on batteries :
1) Remove watches, rings, or other metal objects from the hand.
2) Use tools with insulated handles.

zServicing of batteries should be performed or supervised by
personnel knowledgeable of batteries and the required precautions.
Keep unauthorized personnel away from batteries.
zWhen replacing batteries, replace with the same type and number of
the sealed lead-acid batteries.
zThe maximum ambient temperature rating is 40℃.
zThis luggable type A equipment with battery already installed by the
supplier is operator installable and may be operated by laymen.
zDuring the installation of this equipment it should be assured that the
sum of the leakage currents of the UPS and the connected loads
does not exceed 3.5mA.
zAttention, hazardous through electric shock. Also with disconnection
of this unit from the mains, hazardous voltage still may be accessible
through supply from battery. The battery supply should be therefore
disconnected in the plus and minus pole of the battery when
maintenance or service work inside the UPS is necessary.
zThe mains socket outlet that supplies the UPS shall be installed near
the UPS and shall be easily accessible.
zIn case smoke is found coming out from the device, please cut off the
power supply quickly and contact the distributor.
zDo not keep or use this product in any of the following environments:
9Any area with combustible gas, corrosive substance or heavy
dust.
9Any area with extraordinarily high or low temperature (above
40˚C or below 0˚C) and humidity of more than 90%.
9Any area exposed to direct sunshine or near any heating
apparatus.
9Any area with serious vibrations.
9Outdoor.
zIn the event that there is fire occurring in the vicinity, please use
dry-power extinguishers. The use of liquid extinguishers may give rise
to the danger of electric shock.

3
1. System Description
Front panel:
1. Power Switch
2. UPS status Indicator –
AC Mode: Green lighting
Battery Mode: Green flashing
3. Fault LED: Red flashing
Back Panel
1. Output receptacles
H105
2. AC Input with AC fuse
H45 / H55 / H65 / H70
1
2

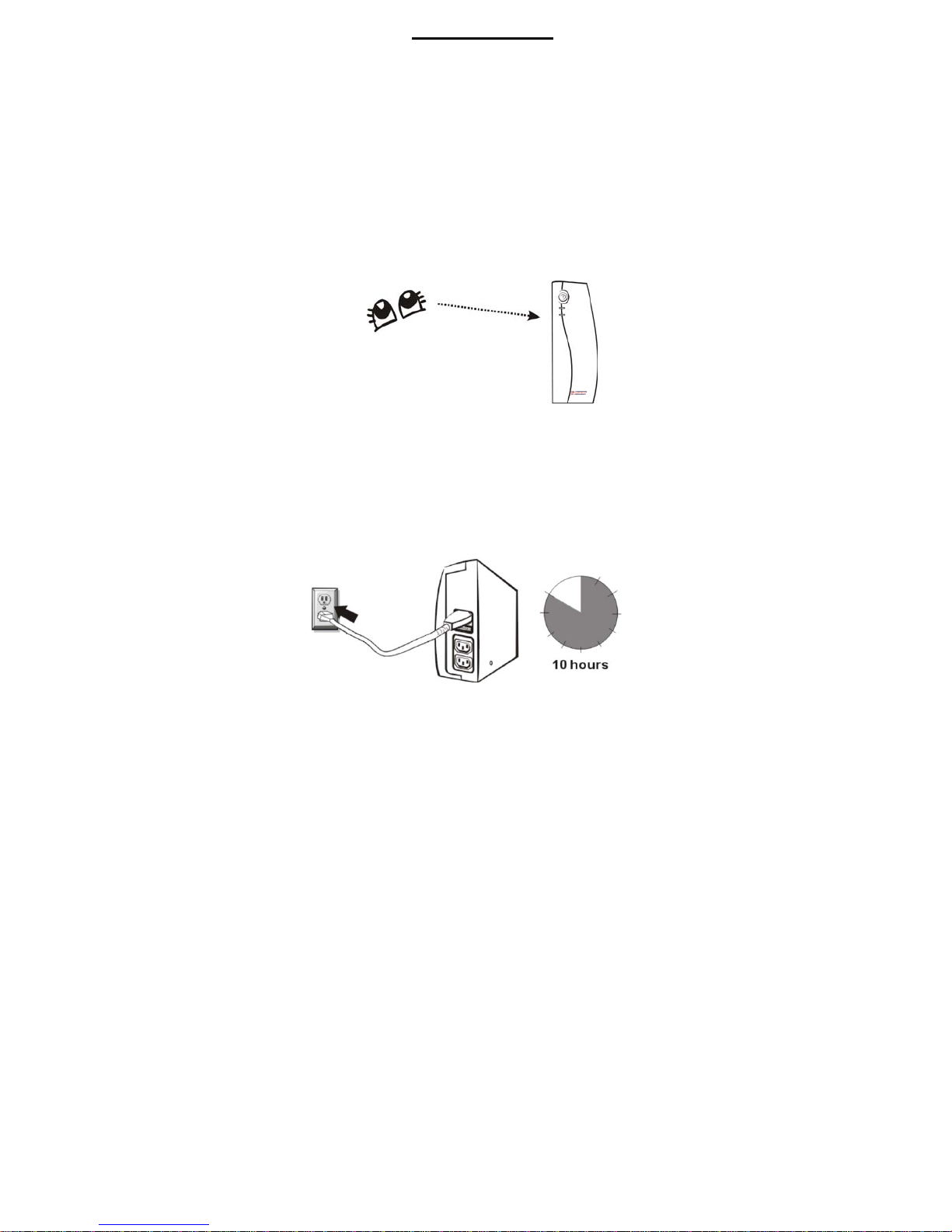

2. Installation and operation
1. Inspection
Remove the UPS from its packaging and inspect it for damage that may
have occurred during shipping. If any damage is discovered, repack the
unit and return it to the place of purchase.
2. Charging
This unit is shipped from the factory with its internal battery fully charged,
however, some charge may be lost during shipping and the battery
should be recharged prior to use. Plug the unit into an appropriate power
supply and allow the UPS to charge fully by leaving it plugged in for at
least 10 hours with no load (no electrical devices such as computers,
monitors, etc.) connected.
3. Placement
Install the UPS unit in any protected environment that provides adequate
airflow around the unit, and is free from excessive dust, corrosive fumes
and conductive contaminants. Do not operate your UPS in an
environment where the ambient temperature or humidity is high.

4. Computer Connection
Plug the UPS into a 2-pole, 3-wire grounded receptacle. Then connect
one computer-related device into each of the power receptacles supplied
on the back of the UPS.
5. Turn On/Off
Press the switch of the UPS continuously for 1 second and the UPS turns
into its normal state (the green light is on and the beeper is off) after it
performs a self-diagnosis (the beeper and the red and green indicator
lights are on) for several seconds. At this time, user may turn on the PC
and other loads. Press the switch of the UPS continuously for 1 second
to turn off the UPS.
Note: 1. For the convenience of maintenance, please turn on the UPS first
before turning on the PC and the other loads, and turn off the UPS
after the loads are turned off.
2. At ordinary times, we recommend to remain the UPS on with the
battery charging (even if the loads are turned off), which is benefit
to the maintenance of the battery.

3. Trouble Shooting
Symptom Possible Cause Remedy
1. Missing battery. 1. Charge battery up to 8
hours.
2. Battery defect. 2. Replace with the same
type of battery.
No LED display
on the front
panel.
3. Power switch is not
pressed.
3. Press power switch again.
1. Overload of the UPS. 1. Remove some noncritical
load.
2. Battery voltage is too low. 2. Charge battery 8 hours or
more.
When power
failure, backup
time is short.
3. Battery defect due to high
temperature operation
environment, or improper
operation to battery.
3. Replace with the same
type of battery.
1. Fuse is blown. 1. Replace the same type of
fuse.
Mains normal
but LED is
flashing. 2. Power cord is loose. 2. Reconnect the power cord
properly.
If any abnormal situations occur that are not listed above, please call service
people immediately.

04. Specification
MODEL H45 H55 H65 H70 H105
CAPACITY VA/W 400VA/
200W
500VA/
250W
600VA/
300W
700VA/
350W
1000VA/
600W
INPUT Voltage 110/120VAC or 220/230/240VAC
Voltage Range 170-270VAC 170-280VA
C
OUTPUT Voltage 110/120VAC or 220/230/240VAC
Voltage Regulation
(Batt. Mode)
±10%
Frequency 50Hz or 60Hz
Frequency Regulation
(Batt. Mode)
+/-1 Hz
Output Waveform Modified Sine wave
BATTERY Battery Type &
Number
12V/4.5Ah x 1pcs 12V/7AH x 1pcs 12V7.2Ah
x 2pcs
Recharge Time 10 hours to 90% after complete discharge
TRANSFER TIME Typical 3-9ms
INDICATOR AC Mode Green LED lighting
Battery Mode Green LED flashing every 4 seconds
Low Battery at Battery
Mode
Green LED flashing every second
Fault Red LED lighting
Battery Weak at AC
Mode
Red LED flashing every 2 seconds for 30 seconds
Battery Fault at AC
Mode
Red LED flashing three times every 2 seconds
Overload N/A Red LED
flashing
AUDIBLE ALARM Battery Mode Sounding every 4 seconds
Low Battery at Battery
Mode
Sounding every second
Fault Continuously sounding
Battery Weak at AC
Mode
Sounding every 2 seconds for 30 seconds
Battery Fault at AC
Mode
Sounding three times every 2 seconds
Overload N/A Sounding
twice every
second
PROTECTION Full Protection Discharge, overcharge, and overload protection*(Only for Home Tech
1000)
PHYSICAL Dimensions:
DXWXHmm
176.5x80x230 280x90.6x
237.7
Net Weight (kgs) 3.1 3.3 6.5
ENVIRONMENT Operating Environment 0- 40°C, 0-90 % relative humidity (non-condensing) 0- 40°C,
20-90 %
relative
humidity
(non-cond
ensing)
Noise Level Less than 40dB Less than
45dB

שמתשמל ךירדמ
תרדסמ קספ לא
Home Tech
400VA, 500VA, 600VA
700VA, 1000VA
םגדH45/H55/H65/H70דע ךסמו בשחמ יוביגל םימיאתמ"17CRTואדע"20LCD
םגדH105יוביגל םיאתמ2ךסמו הדובע תונחת"17)CRT/LCD(
ןיארבחלתספדמ,קרוס,סקפוארישכמהמודלאלקספ.

הלעפה תוארוה
יללכ:
1.
ארק/רישכמה תלעפה ינפל תוארוהה תא בטיה י
2.
הלא תוארוה רומש.
הנקתהו הלעפה:
1.הנקתה:
חולשמב עגפנש תורשפאה תעינמל תילאוזיו ותוא ןחבו הזיראהמ רישכמה תא אצוה.
יהשלכ הרוצב עגפנ רישכמה םא,הפלחה ךרוצל שכרנ ונממ םוקמל ותוא בשהו הרזחב ותוא זורא.
2.הניעט:
ההנועט איהשכ הללוסה םע ןרציה תיבמ אצי רישכמ.
םלוא,רוביחהו הנקתהה דע טעמ הנקורתה הללוסהש ןכתי.
ערישכמה תא רבח"ןכרצ וא סמוע רוביח אלל ותקלדה רחאלו תוארוהה פ
לש הניעטל ראשה10תוחפל תועש.

3.םוקימ:
וביבס ריוא תעונת תרשפאמה תנגומ הביבסב רישכמה תא חנה,רבגומ קבא ןיאש אדוו,
רישכמה תביבסב תילוביק תוארשה וא יביזורוק רמוח.
םיהובג תוחלה וא תפפואה הרוטרפמטה הב הביבסב רישכמה תא ליעפהל ןיא.
4.בשחמה רוביח:
שיקתנלבשחמהמתאלבכהרבוחמהקפסלבשחמהץוענלוותואעקשבהסינכה
לאלקספ
בשחמה תא רבח ךכ רחאתרזעבלבכה)IEC(םיאתמה)קספ לאה םע קפוסמ(
קפסל חתמה תסינכל קספ לאהמבשחמה.
הרעה:תכרעמההניאתללוכ
לבכחתמןיבתסינכלאהקספןיבלעקשלמשחהןוויכ
לבכהשרביחשתאבשחמהםדוקהנפתה.
5.תקלדה/קספ לאה יוביכ:
הלעפהה גתמ לע ץחל)1(שךשמל תופיצרב קספ לאה לשיינהתחא
)םיפוצפצ ןיאו תקלוד הקוריה תירונה.(
תימצע הקידב עצבי רישכמה)סמו המודאה תירונה'ךלהמב ועמשיי תוריפצ
סמ ךשמל הקידבה'תוינש.(
ןכרצה תא קילדהל ןתינ תעכ/בשחמה.
קספ לאה יוביכ ךרוצל,הלעפהה ןצחל לע ץוחלל שי)1(יינש ךשמלהתחא.

1.הלעפה ןצחל
תסינכ
חתמ
תורעה:
1.תוכרעמה לע הרימש ךרוצל,חאו קספ לאה תא תישאר קלדה"ךפיהלו בשחמה תא כ,
חאו הליחת בשחמה תא הבכ"קספ לאה תא כ.
2.קלוד קספ לאה תא ריאשהל דואמ ץלמומ ליגר בצמב,תנעטנ הללוסה וב בצמב
)יובכ בשחמה רשאכ םג(שרדייו הדימב יוביגה ןמזו הללוסה ייח תכראהל תאזו.
H105 H45/55/65/70
תכרעמה תקידב:
קתנ/לבכ תא יהסינכה)
INPUT(ריקב עקשהמ קספ לאה לש.
עטוקמ ףוצפצ תעמשה ידכ ךות לועפל ךישמהל ךירצ קספ לאל רבוחמה דויצה,רבח/תא י
עקשל בוש קספ לאה,קספי ףוצפצהו ליגר הדובע בצמל רוזחת תכרעמה תוינש רפסמ רחאל.
תסינכ
חתמ תאיצי
2.ונרהרקב תי
3.הלקת תירונ
רישכמה תיזח
תאיצי
חתמ
זויפ
חתמ תסינכ
זויפ

הרעה:
בשחמל יוביגו הנגה רישכמכ קספ לאה תלעפהל הדעונ ליעל רוביחה תרוצ לכ,רוביחה ןורתי
וקפוסש םיילארשי םיעקשל תורישי קספ לאל רבוח ףסונ דויצש םירקמ תעינמב וניה רומאה
עדימ דוביאלו תורתוימ תולקתל םרגו רבעב.
רישכמהו הדימברחא דויצ לע הנגהל דעונ,דועו תרושקת תויזכרמ ומכ,םיעקשב ךרוצ שי
םיילארשי,לוא רישכמה שכרנ ונממ קפסל תונפל שי הלאכ םירקמב"סיוודא"םימאתמ שקבלו
לבכו ילארשי עקשל
ACילארשי עקת םע.
הארתה תוירונ:
1.
תירונ)2(רידס תשר חתמ תנייצמ עובק קוריב תקלוד.
2.
תירונ)2(קלודםירבצמ חתממ הדובע בצמ תנייצמ בהבהמ קוריב ת.
3.
תירונ)3(תיללכ הלקת תנייצמ עטוקמ ףוצפצ עמשנו תקלוד.תדבעמל תונפל שי
תורש"סיוודא"
תוירשפא תולקת:
עצבל שיש תולועפ ירשפא םרוג הלקתה
ןצחלה לע בוש ץחל)1(
קספ לאה תלעפהל.
הנפ ןיקת אל קספ לאה
סיוודא תדבעמל.
שכמהלעפוה אל רי,היעב
רבצמה חתמב
קספ לאב הלקת
אלו קלוד אל קספ לאה
ףצפצמ
1.םינכרצהמ קלח רסחה.
2.ךשמב ןעט8תועש
תוחפל.
3.הללוס ףלחה.
1.רתי סמוע בצמ
2.ךומנ הללוס חתמ
3.האצותכ המוגפ הללוס
המח הביבסב שומישמ
למשח תקספה שי רשאכ,
ידימ רצק יוביגה ןמז
1.ףלחהותוא לעב ךיתנ
ךרע.
2.הנזהה לבכ תא רבח
הכלהכ.
1.ףרשנ הסינכב ךיתנה
2.רבוחמ וניא הנזהה לבכ
ןיקתו רידס תשרה חתמ,
תירונה ךא)1(תבהבהמ.

תוחיטב תוארוה:
•איהש ךרד לכב רישכמה תא תוסכל ןיא.
•רישכמה תא ביטרהל ןיא,שיםילזונ בוריקמ ענמיהל.שי בטרנ רישכמהו הדימב
ותובכלו למשחה תשרמ דימ וקתנל.
•רישכמה לש רורוואה יחתפ תא םוסחל ןיא.
•השק הטבח וא הליפנ רחאל רישכמב שומישמ ענמיהל שי.
•ןיאליעפהלתארישכמהיאנתבקבאו/ואתוחלההובגמ-%80.
•שמשל רישכמה תא ףושחל ןיא.
•ליעפהל ןיאמההובג הביבס תורוטרפמטב רישכמה תא-40סויסלצ תולעמ
•לע וקפוסש םיירוקמה םילבכה םע קרו ךא רישכמב שמתשהל שי–תרבח ידי
"סיוודא"
•רישכמב לפטל ןיאו חותפל ןיא.תדבעמ םע רשק רוציל שי הלקת לש הרקמ לכב
תורשה)תוירחא לוטיב רורגת רישכמה תחיתפ.(
•בףתושמ ספא רבחל ןיאהאיציל הסינכ ןי.
•רתומהמ הובג סמועל רישכמה תא רבחל ןיא.
תוירחאה תדועת יבג לע םיאנתל בל םיש
תוריהז!
רבוחמ וניאשכ םג ןכוסמו הובג חתמ קפסל לוכי קספ לאה רישכמ
למשחה תשרל
תורש"סיוודא"9000940-03
תבותכליימא:[email protected]

תוירחאההניאהסכמ
:
1.ויתולבגמו רישכמה לש הלעפהה תוארוה תא דגונה גירח שומישמ האצותכ קזנ.
2.רישכמב תיזיפ העיגפ)הכמ,רבש,הפירש,קרב.(
3.החיתפ/קוריפ/עךכל ךמסוה אלש ףוג ידי לע ןוקית"י"סיוודא."
4.מקוזינה דויצב הנכותל וא הרמוחל םיפיקע םיקזנ-UPSדקפתמ וניאש.
5.תוחיטבה תוארוהל םאתהב אלש שומיש.
תורישה/תניי קספ לאל ןוקיתהןתדבעמב"סיוודא."
