AEB TRAVELMATE-AMBER User manual

TRAVELMATE-AMBER
BRiGHtiCs
MAGNETISCH LED-FLITSLICHT |FEU FLASH À LED MAGNÉTIQUE
MAGNETIC LED BEACON
Gebruiksaanwijzing |Mode d’emploi
Operating instructions
200 km/h

BEDANKT !
Bedankt voor je aankoop van ons TRAVELMATE-AMBER LED-Flitslicht.
U bent nu de eigenaar van een kosteneffectieve, draagbare
LED-waarschuwingsoplossing die voldoet aan alle verplichte
goedkeuringen ECE R10 R65 SAE J845. Het is uitgerust met een
interne oplaadbare batterij en heeft een sterke magneet met 4 extra
zuignappen. Het elektronische circuit is ingekapseld in epoxy voor
bescherming tegen stof, vocht en trillingen.
WAARSCHUWING
Het niet installeren of gebruiken van dit product volgens de
aanbevelingen van de fabrikant kan leiden tot materiële schade,
ernstig lichamelijk letsel of de dood voor u en degenen die u wilt
beschermen.
Installeer en gebruik dit veiligheidsproduct alleen als u de
veiligheidsinformatie in deze handleiding hebt gelezen en
begrepen.
1. Een correcte installatie in combinatie met een training in het gebruik,
de verzorging en het onderhoud van noodwaarschuwingstoestellen
is van essentieel belang om de veiligheid van u en de personen
die u probeert te beschermen te garanderen.
2. Een correcte plaatsing en installatie is van vitaal belang voor
de prestaties van de TRAVELMATE-AMBER. Installeer dit product
zodanig dat de prestaties van het LED-Flitslicht maximaal zijn en
de bedieningselementen binnen handbereik van de gebruiker
zijn geplaatst, zodat hij het systeem kan bedienen zonder het
oogcontact met de weg te verliezen.
3. Het is de verantwoordelijkheid van de bestuurder van het voertuig
om bij het gebruik van TRAVELMATE-AMBER er voor te zorgen dat
alle functies van dit product correct werken. Tijdens het
gebruik moet de bestuurder van het voertuig ervoor zorgen dat
de projectie van het waarschuwingssignaal niet wordt geblokkeerd
door onderdelen van het voertuig (d.w.z. open kofferbakken of
compartimentdeuren), personen, voertuigen of andere obstakels.

PRODUCT KENMERKEN
Artikelnummer TRAVELMATE-AMBER
LED kleur Amber
Lumen output 370 lm
Ingangsspanning 13,5V
Ingangsstroom 0,48A
Max. vermogen 6,4W
Flitspatroon 11 patronen

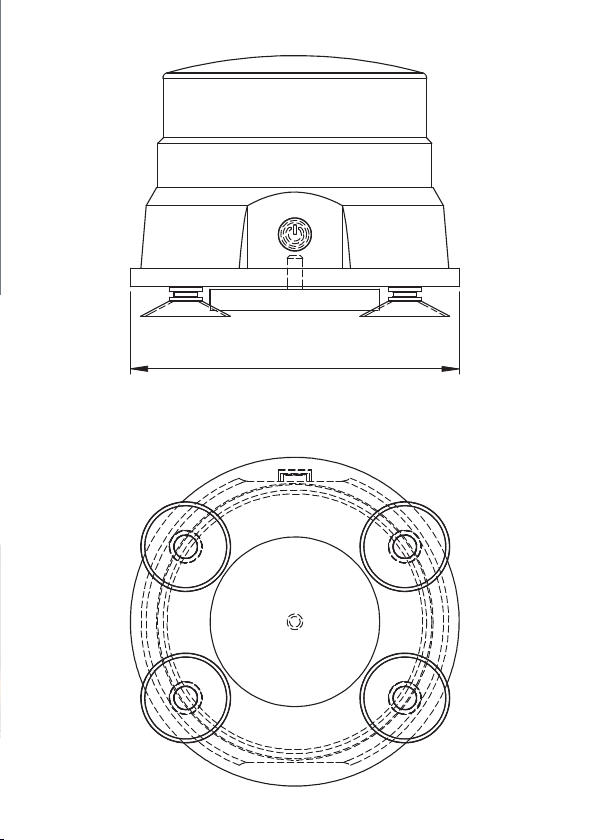

Afmetingen(Ø*H) 140 x 100 mm
IP-graad IP65
Temperatuurbereik -20°C + 50°C
Lens materiaal Polycarbonaat
Basis materiaal Polycarbonaat
Magneet type Neodymium
Magneet sterkte +20 kg
Zuignappen 4 stuks - PVC
Batterij Lithium, ingebouwd, vervangbaar
Oplaadspecicatie 12 volt DC
Oplaadtijd 3,5 uur
Werktijd in standby 400 uur
Werktijd constant branden 4 uur
Werktijd met itsfuncties 6 - 8 uur
Keuringen ECE R10 R65 SAE J845
Snelheids- en remtest Dekra gekeurd tot 200 km/uur
rapport 201948385

FLITSPATRONEN
Volgorde Omschrijving FPM
1 Enkele snelle its 150
2 Enkele langzame its 70
3 Dubbele its snel 155
4 Dubbele its traag 110
5 Enkele its hoge snelheid 1000
6 Wisselend enkele langzame its 30
7 Wisselend snelle en trage its 220
8 Wisselend dubbele its 105
9 Continu branden binnen rij
10 Continu branden buiten rij
11 Conitnu branden binnen en buiten rij
WAARSCHUWING
Het gebruik van een magnetisch gemonteerd itslicht aan de
buitenkant van een rijdend voertuig wordt niet aanbevolen en is
geheel voor risico en verantwoordelijkheid van de gebruiker. Het baken
is door DEKRA goedgekeurd voor gebruik tot 200 km/u onder normale
weg- en rijomstandigheden.
Kijk niet direct naar de LED’s wanneer jouw TRAVELMATE-AMBER
LED-Flitslicht is ingeschakeld. Kortstondige blindheid en/of oogletsel
kunnen het gevolg zijn!

MAGNETISCHE MONTAGE
Het montageoppervlak moet van metaal en vlak zijn. Reinig het
montageoppervlak met een 50/50 mengsel van isopropyl en water en
droog het grondig af. Plaats jouw TRAVELMATE-AMBER LED-Flitslicht op
het montageoppervlak. Houd er rekening mee dat de basis volledig
in contact moet staan met dit oppervlak. De extra zuignappen zorgen
ervoor dat jouw TRAVELMATE-AMBER LED-Flitslicht stevig op zijn plaats
blijft staan. Verwijder het baken voorzichtig en schuif het niet weg.
GEBRUIKSAANWIJZING
• Druk eerst licht op de aan/uit-knop om jouw TRAVELMATE-AMBER
LED-Flitslicht te activeren.
•
Druk gedurende twee seconden om het itslicht aan of uit te schakelen.
• Wissel tussen de verschillende itspatronen door de aan/uit-knop
kort aan te tikken.
OPLADEN
• De spanning van de batterij van dit itslicht is 11,8V, dus als de
batterij van het voertuig boven de 13V is, dan kan de batterij van
dit itslicht volledig worden opgeladen terwijl het is aangesloten op
de sigarenplug. Een batterij van minder dan 13V laadt slechts tot
80% op.
• De lader van het type 100-240V, laadt tot 100% op.
• De batterij is volledig opgeladen wanneer het lampje van de aan/
uit knop van rood naar groen gaat.
ONDERHOUD
Jouw TRAVELMATE-AMBER LED-Flitslicht is ontworpen voor een
probleemloze werking en is onderhoudsvrij voor zover u het schoon
houdt en niet laat vallen.

MERCI !
Merci d’avoir acheté notre feu ash LED TRAVELMATE-AMBER. Vous êtes
maintenant propriétaire d’une solution d’avertissement LED portable
et économique qui répond à toutes les exigences d’homologation
ECE R10 R65 SAE J845. Le feux ash est équipé d’une batterie interne
rechargeable et d’un aimant puissant avec 4 ventouses supplémentaires.
Le circuit électronique est enrobé d’époxy pour la protection contre
la poussière, l’humidité et les vibrations..
AVERTISSEMENT
Le défaut d’installer ou d’utiliser ce produit conformément aux
recommandations du fabricant peut entraîner des dommages
matériels, des blessures corporelles graves ou la mort pour vous et
ceux que vous cherchez à protéger.
N’installez et n’utilisez ce produit de sécurité que si vous avez lu
et compris les consignes de sécurité contenues dans ce manuel.
1. Une installation adéquate, combinée à la formation des
opérateurs sur l’utilisation, l’entretien et la maintenance des
dispositifs d’alerte d’urgence, est essentielle pour assurer votre
sécurité et celle des personnes que vous essayez de protéger.
2. Un placement et une installation appropriés sont essentiels à la
performance du TRAVELMATE-AMBER. Installez ce produit de
manière à optimiser les performances luminaires du système et
à placer les commandes à portée de main de l’opérateur an
qu’il puisse utiliser le système sans perdre le contact visuel avec
la route.
3. Il est de la responsabilité de l’opérateur du véhicule de s’assurer lors de
l’utilisation de TRAVELMATE-AMBER que toutes les caractéristiques
de ce produit fonctionnent correctement. En cours d’utilisation, le
conducteur du véhicule doit s’assurer que la projection du signal
d’avertissement n’est pas bloquée par des composants du
véhicule (c’est-à-dire des coffres ou des portes de compartiment
ouverts), des personnes, des véhicules ou d’autres obstacles.

SPECIFICATIONS DU PRODUIT
Numèro d’article TRAVELMATE-AMBER
Couleur LED Ambre
Débit lumineux 370 lumen
Tension d’entrée 13,5V
Courant d’entrée 0,48A
Puissance max 6,4W
Modes de ash 11 modes
Dimensions(Ø*H) 140 x100 mm
Degré IP IP65
Plage de température -20°C + 50°C
Matériel du cabochon Polycarbonate
Matériel de la base Polycarbonate
Aimant Neodymium
Force de tenu de l’aimant +20 kg
Ventouses 4 pieces - PVC
Batterie Lithium, intégrée, remplacable
Specications de charge 12 volt DC
Temps de charge 3,5 heures
Autonomie en veille 400 heures
Durée de fonctionnement en
régime permanent 4 heures
Durée de fonctionnement ash 6 - 8 heures
Certications ECE R10 R65 SAE J845
Teste de vitesse et freinage Certié par Dekra jusqu’à 200 km/h
rapport 201948385

MODES DE FLASH
Séquence Description FPM
1 Simple ash rapide 150
2 Simple ash lent 70
3 Double ash rapide 155
4 Double ash lent 110
5 Simple ash haute vitesse 1000
6 Alternance de ash lent simple 30
7 Alternance de ash simple rapide 220
8 Double clignotement alterné 105
9 Cercle interne continu
10 Cercle externe continu
11 Cercle interne et externe continu
AVERTISSEMENT
L’utilisation d’un feu ash magnétique à l’extérieur d’un véhicule
en mouvement n’est pas recommandée et se fait aux seuls risques
et périls de l’utilisateur. Le feu ash a été homologuée par DEKRA
pour une utilisation jusqu’à 200 km/h dans des conditions routières
normales.
Ne regardez pas directement les LEDs lorsque le feu TRAVELMATE-
AMBER est allumé. Une cécité courte et/ou des lésions oculaires
peuvent en résulter !

MONTAGE MAGNÉTIQUE
La surface de montage doit être métallique et plane. Nettoyer la
surface de montage avec un mélange 50/50 d’isopropyle et d’eau
et sécher soigneusement. Placez le feu à LED TRAVELMATE-AMBER
sur la surface de montage. Notez que la base doit être en contact
total avec la surface. Les ventouses supplémentaires permettent de
s’assurer que le feu à LED TRAVELMATE-AMBER reste fermement en
place. Enlever avec précaution et ne pas faire glisser.
INSTRUCTIONS D’UTILISATION
• Appuyez d’abord légèrement sur le bouton marche/arrêt pour
réveiller le feu à LED TRAVELMATE-AMBER.
• Appuyez deux secondes pour allumer ou éteindre l’appareil.
• Changez le mode clignotant en appuyant sur le bouton marche/arrêt.
CHARGER
• La tension de la batterie de cette balise est de 11,8V, donc si la
batterie du véhicule est supérieure à 13V, alors la batterie de cette
balise peut être complètement chargée lorsqu’elle est connectée
à la prise cigare. Une batterie de moins de 13V ne se charge que
jusqu’à 80%.
• Le chargeur type 100-240V, charge à 100%.
• La batterie est complètement chargée lorsque le voyant du bouton
d’alimentation passe du rouge au vert.
MAINTENANCE
Votre feu à LED TRAVELMATE-AMBER a été conçue pour un
fonctionnement sans problème et sans aucun entretien tant que
vous le gardez propre et ne le laissez pas tomber.

THANK YOU !
Thank you for purchasing our TRAVELMATE-AMBER LED Beacon.
You are now the owner of a cost effective, portable LED warning
solution that meets all obligatory approvals ECE R10 R65 SAE J845.
It is equipped with an internal rechargeable battery and has a
strong magnet with 4 additional suction cups. The electronic circuit
is encapsulated in epoxy for dust, moisture and vibration protection.
WARNING
Failure to install or not using this product according to the
manufacturer’s recommendations may result in property damage,
serious body injure, or death to you and those you are seeking to protect.
Do not install and operate this safety product unless you have read
and understand the safety information contained in this manual.
1. Proper installation combined with operator training in the use, care,
and maintenance of emergency warning devices are essential to
ensure the safety of you and those you are trying to protect.
2. Proper placement and installation is vital to the performance of the
TRAVELMATE-AMBER. Install this product so that output performance
of the system is maximized and the controls are placed within
convenient reach of the operator so that he can operate the system
without losing eye contact with the road.
3. It is the responsibility of the vehicle operator to ensure when using
TRAVELMATE-AMBER that all features of this product work correctly.
In use, the vehicle operator should ensure that the projection of the
warning signal is not blocked by vehicle components (i.e., open
trunks or compartment doors), people, vehicles, or other obstructions.

PRODUCT SPECIFICATION
Part number TRAVELMATE-AMBER
LED colour Amber
Lumen output 370 lm
Input voltage 13,5V
Input current 0,48A
Max. power 6,4W
Flash pattern 11 patterns
Size (Ø*H) 140 x 98 mm
IP degree IP65
Temperature range -20°C + 50°C
Lens material Polycarbonate
Base material Polycarbonate
Magnet type Neodymium
Magnet strength +20 kg
Suction cups 4 pieces - PVC
Battery Lithium, built-in, replaceable
Charging spec. 12 volt DC
Charging time 3,5 hours
Operating time in standby 400 hours
Operating time steady burn 4 hours
Operating time ashing 6 - 8 hours
Approvals ECE R10 R65 SAE J845
Speed and break test Dekra certied up to 200 km/h
report 201948385

FLASH PATTERNS
Sequence Description FPM
1 Single fast ash 150
2 Single slow ash 70
3 Double ash fast 155
4 Double ash slow 110
5 Single ash high speed 1000
6 Alternate slow single ash 30
7 Alternate fast single ash 220
8 Alternate double ash 105
9 Steady burn inner circle
10 Steady burn outer circle
11 Steady burn both inner and outer circle
WARNING
The use of a magnetically mounted warning device on the outside of
a vehicle in motion is not recommended and is at the sole risk and
responsibility of the user. The beacon has been approved by DEKRA
for use up to 200 km/h under normal road conditions.
Do not look directly at the LEDs when the TRAVELMATE-AMBER LED
Beacon is switched on. Momentary blindness and or eye damage
could result!

MAGNETIC MOUNTING
The mounting surface should be metal and at. Clean the mounting
surface with a 50/50 mix of isopropyl and water and dry thoroughly.
Place the TRAVELMATE-AMBER LED Beacon onto the mounting
surface. Note that the base should be in full contact with this surface.
The additional suction cups will make sure that the TRAVELMATE-
AMBER LED Beacon remains rmly in its position. Remove with gentle
care and do not slide.
OPERATION INSTRUCTION
• First touch lightly the on/off button, to wake up the TRAVELMATE-
AMBER LED Beacon.
• Press two seconds to switch on or off.
• Switch the ashing mode by tapping the on/off button.
CHARGING
• The voltage of the battery of this beacon is 11.8V, so if the battery
of vehicle is above 13V, then the battery of this beacon can be fully
charged while connected to the cigar plug. A battery below 13V
will only charge up to 80%.
• The charger type 100-240V, charges to 100%.
• The battery is fully charged when power button light goes from red
to green.
MAINTENANCE
You TRAVELMATE-AMBER LED Beacon has been designed for trouble
free operation and is maintenance free as far as you keep it clean
and do not drop it.

ONTDEK MEER OPLOSSINGEN VOOR AUTO- & VRACHTWAGENSIGNALISATIE OP:
DÉCOUVREZ NOS SOLUTIONS POUR SIGNALISATION AUTOMOBILES & POIDS LOURDS SUR:
DISCOVER MORE CAR & TRUCK SIGNALISATION SOLUTIONS ON:
WWW.AEB.BE
100
ø126

100
ø126

YOUR WAY OF LIGHT.
ONTDEK MEER OPLOSSINGEN VOOR AUTO- & VRACHTWAGENSIGNALISATIE OP:
DÉCOUVREZ NOS SOLUTIONS POUR SIGNALISATION AUTOMOBILES & POIDS LOURDS SUR:
DISCOVER MORE CAR & TRUCK SIGNALISATION SOLUTIONS ON:
WWW.AEB.BE
AEB nv I Z.5 Mollem 400 I 1730 Asse, Belgium
T [phone] I [e-mail]
01/2020.1 – Ref. A500327
