1ENGLISH
WARNING:
Avoid direct eye exposure. The laser beam can cause severe eye damage and/or blindness.
Do not stare into the laser beam or direct it towards other people unnecessarily.
Caution! The laser emitting product may be behind you in some applications. Be careful when facing the
product.
WARNING:
Do not operate the laser around children or allow children to operate the laser.
The reflective surface could reflect the beam back at the operator or other persons.
WARNING: Use of controls, adjustments, or the performance of procedures other than those specified in
the manual may result in hazardous radiation exposure.
When the laser is brought into a warm environment from very cold conditions, or vice versa, allow it to
come to the surrounding temperature before use.
Always store the cross laser indoors, avoid substantial knocks, continuous vibration or extreme
temperatures.
Always keep the tool away from dust, liquids and high humidity. These may damage internal components
or affect accuracy.
If laser radiation hits your eye, you must close your eyes and immediately turn your head away from the
beam.
Do not position the laser beam so that it unintentionally blinds you or others.
Do not look into a laser beam using magnifying optical devices such as binoculars or a telescope, as this
will increase the level of eye injury.
If you use laser goggles to enhance the visibility of the laser beam, please notice that they will not protect
your eyes against laser radiation.
Do not remove or deface warning labels on the laser level.
Do not disassemble the laser level, laser radiation can cause serious eye injury.
When not in use, turn offthe power, engage the pendulum lock and place the laser in its carrying pouch.
Make sure the pendulum lock mechanism is engaged before transporting the laser.
Note: If the pendulum lock mechanism is not engaged before transportation, internal mechanical damage
may occur.
Do not use aggressive cleaning agents or solutions. Use only a clean, soft cloth for cleaning.
Avoid heavy impact to or dropping of the laser. The accuracy of the laser should be checked before use if it
has been dropped or subjected to other mechanical stresses.
Any repair required on this laser product should be performed only by authorised service personnel.
Do not operate the product in explosion hazardous areas or in aggressive environments.
If the laser level is not in use for a long period of time, remove the batteries from the battery compartment.
This will prevent batteries from leaking and corrosion damage.
Flat batteries must not be disposed of with household waste. Care for the environment and take
them to the collection points provided in accordance with national or local regulations. The laser
must not be disposed with household waste. Dispose of the product appropriately in accordance
with the national regulations in force in your country. Adhere to the national and country specific
regulations. Please contact your local authority or your dealer for how to dispose of batteries properly.
European Conformity Mark
I mportant safety instructions.......................................................................................................1
Maintenance...............................................................................................................................2
Technical data.............................................................................................................................2
Specific conditions of use...........................................................................................................2
Overview.....................................................................................................................................3
Low battery indication.................................................................................................................4
Change batteries ........................................................................................................................4
Adjustable legs ...........................................................................................................................5
Magnetic wall mount & green target plate ..................................................................................5
Working in self-leveling mode.....................................................................................................6
Working in manual mode............................................................................................................7
Plumb function............................................................................................................................8
Pulse mode function...................................................................................................................8
Accuracy check ..........................................................................................................................9
CONTENTS
I MPORTANT SAFETY INSTRUCTIONS
CAUTION! WARNING! DANGER!
Do not use the product before you have studied the Safety instructions and the User Manual.
Laser Classification
Laser Beam
outlet aperture
WARNING:
It is a Class 2 laser product in accordance
with EN60825-1:2014 .
LASER
2

2ENGLISH
MAINTENANCE
Wipe the aperture lens and the body of the cross laser with a clean soft cloth. Do not use
solvents.
Although the cross laser is dust and dirt resistant to a certain degree, do not store in dusty
places as long term exposure may damage internal moving parts.
If the cross laser is exposed to water, dry the laser level before returning it to the carrying case
to prevent corrosion damage.
TECHNICAL DATA
Laser Class 2
Self-Leveling Range ± 3°
Self-Leveling Time 3 - <5s
Battery technology LR6 Alkaline AA battery
Voltage DC 3 x 1.5 V
Power input 0.35 A
Protection class (water and dust
protection)
IP54
Functions horizontal, 2x vertical, cross line, plumb function
Pulse Mode Frequency 10 kHz
Projections 3 lines green, 1 point red
Laser beams output pattern
Horizontal beam forward, vertical beam forward, side
vertical beam
and plumb dot.
Horizontal and forward vertical cross beams and plumb
dot.
Horizontal beam.
Forward vertical beam and plumb dot.
Forward and side vertical beams and plumb dot. (the
plump down point is only working in self-leveling mode
and not in manual mode).
Operating time 6 hrs
Tripod mount 1/4" thread
Suitable detector for standard green multiline lasers
Laser Line
Width 2.5 mm ± 0.5 mm / 5 m
Wavelength λ520 ± 10 nm Laser Class II
Accuracy ± 0.2 mm/m
Fan angle > 120°
Colour green
Working Range 30 m (with detector 50 m)
Laser plumb
Laser point wavelength 635 ± 5 nm Laser Class II
Laser point max. power < 1 mW
Plumb accuracy ± 0.6 mm / 1 m
Laser point colour red
Working Range 5 m
Recommended ambient operating
temperature
-10°C - +45 °C
Storage Temperature -20°C - +60 °C
Dimensions 106 mm x 88 mm x 105 mm
Weight (incl. Battery) 710 g
SPECIFIC CONDITIONS OF USE
The laser is innovatively designed for a very broad range of professional jobs, including:
- Aligning tiles, marble, cabinets, borders, moldings and trimmings
- Marking layout for doors, windows, rails, stairs, fences, gates, decks and pergolas installation.
- Transferring reference point for light installations, vents, transfer of heights, levelling perimeter
walls, wall studs, setting out tracks on floors and all other professional use.
- It is intended for determining and checking horizontal and vertical lines.
Do not use this product in any other way as stated for normal use.

3
Keypad
ENGLISH
ON / OFF locking switch
Adjustable legs
Stabilizing rubber sleeve
Horizontal laser beam window
Forward vertical laser beam window
Side vertical laser beam
window
Battery door
1/4" tripod mount
Red plumb spot
OVERVIEW
Manual mode LED indicator
Manual mode button
Switch on or offthe manual mode
Pulse mode LED indicator
Pulse mode button
For outdoor work under direct sunlight, or bright
conditions and for extended indoor ranges of up
to 50 m, use the pulse mode with a 10 kHz
detector.
Beam selector LED indicator (continuous light)
Low battery LED indicator (flashing light)
Beam selector button
Choose between Vertical beam forward,
side Vertical beam, Horizontal beam forward or a
combination of this beams.

4
1
3
2
click
3 x 1.5 V
AA LR06
ENGLISH

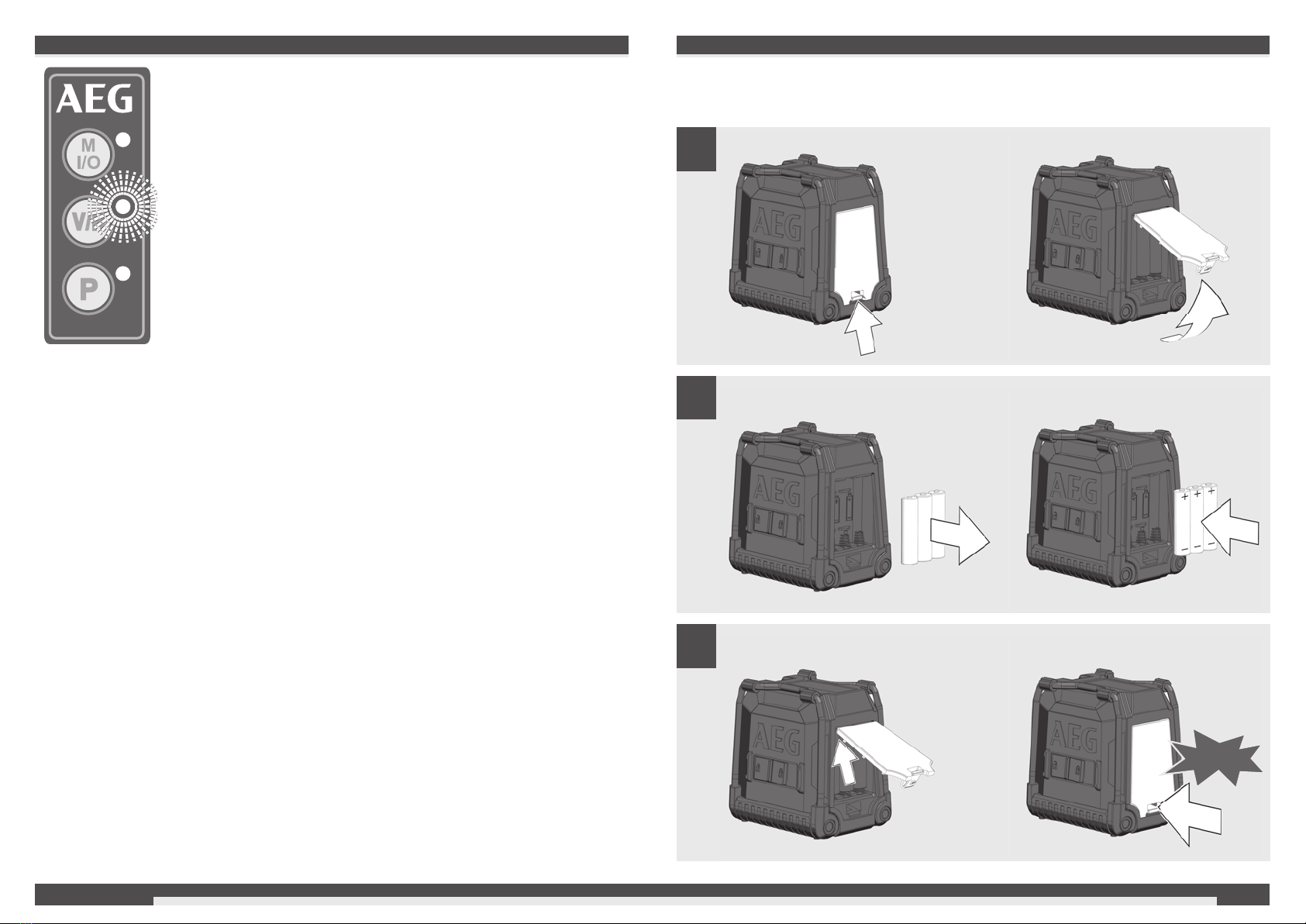

CHANGE BATTERIESLOW BATTERY INDICATION
Change the batteries when the laser beams begin to dim.
If the cross laser is not in use for a long period of time, remove the batteries from the battery
compartment. This will prevent batteries from leaking and corrosion damage.
When the voltage is low, the brightness of the laser is reduced and the low
battery indication (green LED near the “V/H " button”) flashes at a
frequency once every 0.5 seconds.
From now on it is still possible to continue the work.
It automatically shuts down when the voltage is to low.

5
1
2
3
ENGLISHENGLISH
ADJUSTABLE LEGS MAGNETIC WALL MOUNT & GREEN TARGET PLATE
Use the adjustable legs to adjust the height
of the horizontal beam
Use the magnetic wall mount to fix the laser to a wall or metallic structures or similar.
Use the green target plate to improve visibility of the laser beam in unfavourable conditions
and at greater distances.
Use the adjustable legs to tilt the cross laser
to set any slope required
Tripod mount
1/4" 5/8"
1/4"

6
1 4
5
6
3
2
ENGLISH

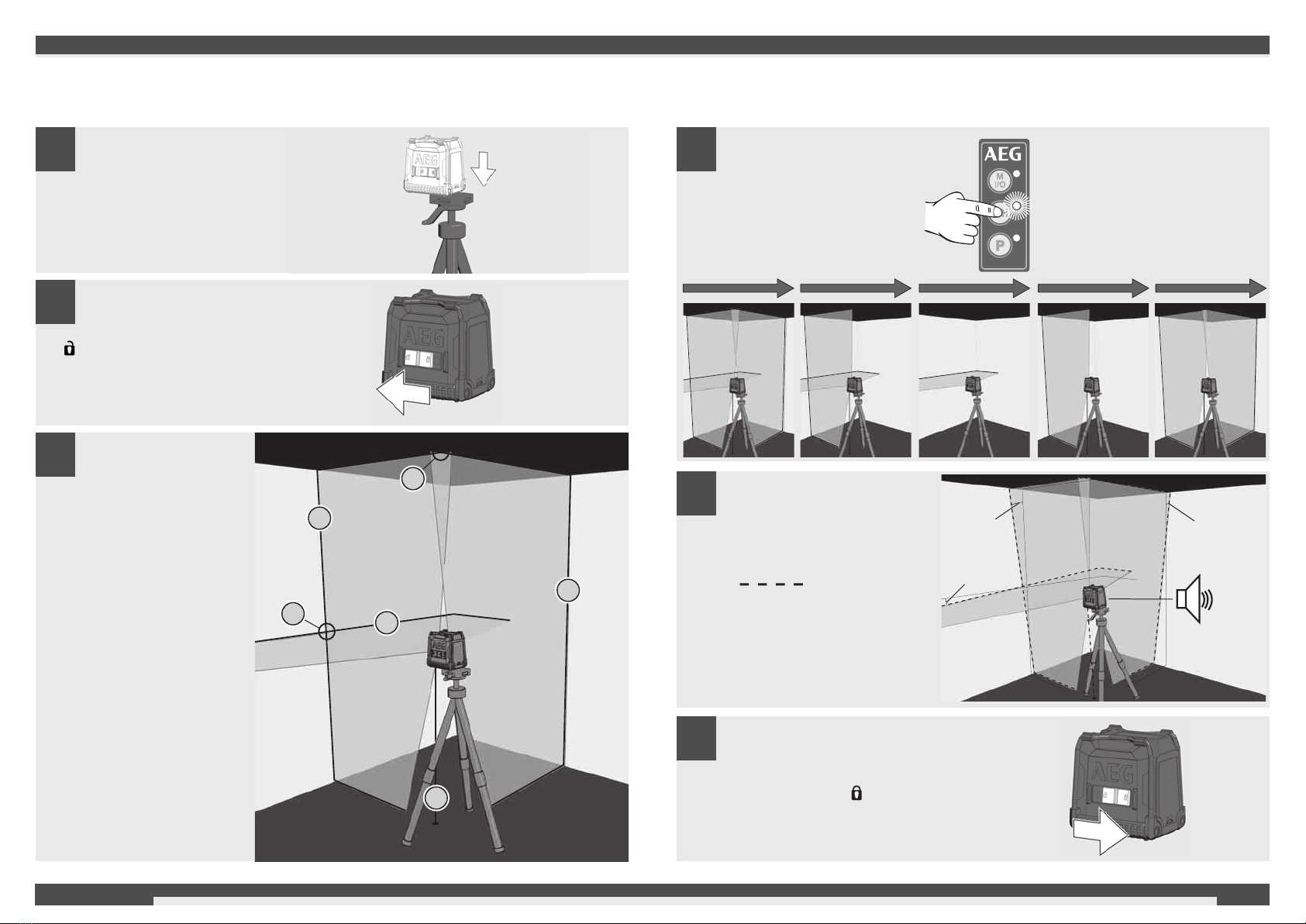

WORKING IN SELF-LEVELING MODE
In self-leveling mode the cross laser will level itself in a ±3° range and can project a
horizontal beam, two vertical beams or all 3 beams simultaneously.
Place the cross laser on a solid
flat vibration free surface or on a
tripod.
Slide the locking switch to the
ON position.
The cross laser will generate
3 laser beams.
(A) vertical beam forward
(B) side vertical beam
(C) horizontal beam forward
(D) Laser point (plumb)
The cross laser will generate
upwardcross beams (E) and
forward cross (F) beams when all
beams are activated.
Choose the beams that you want to
work with by pressing the V/H beam
button
If the initial level of the cross laser is
beyond ± 3° and the self-leveling
mode is activated, the laser beams
will flash and a beeping
alarm will be heard.
In this case reposition the cross laser.
Before moving the cross laser, slide
the locking switch the OFF position.
This will lock the pendulum and
protect your cross laser.
> 3°
> 3° > 3°
beep
1/4" male thread
A
D
F
E
B
C

7
1
2
3
4
5
6
ENGLISH
WORKING IN MANUAL MODE
In manual mode the cross lasers self-leveling mechanism is disabled and the laser lines can
be set at any slope required.
Place the cross laser on a solid
flat vibration free surface or on a
tripod.
Press the manual mode button
(do not slide the locking switch!).
The red LED next to it will light
up.
Same as in the self-leveling
mode, the cross laser will
generate 3 laser beams, but the
laser beams are interrupted
every 3 seconds.
3 sec. 3 sec. 3 sec.
Choose the beams that you want to
work with by pressing the V/H beam
button.
Tilt the laser using the
adjustable folding legs and
adjust to the desired angle and
height.
To turn the Manual mode off,
press again the Manual button.
It is possible to switch directly
to the self-leveling mode by
sliding the locking switch to
ON position.

8
1
2
3
ENGLISH

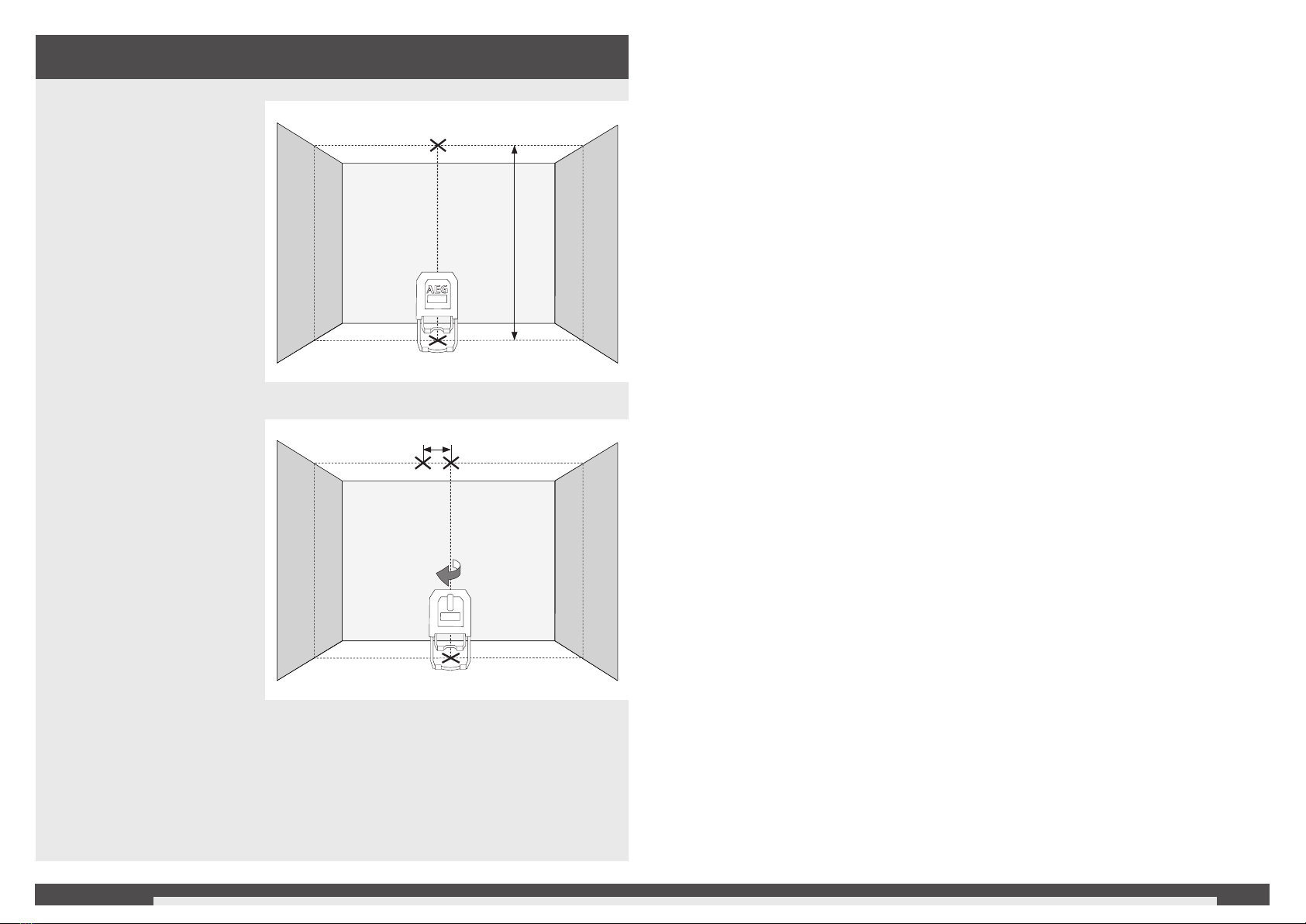

PLUMB FUNCTION PULSE MODE FUNCTION
With the plumb function, a point on the floor can be projected perpendicularly to the ceiling.
The point of reference from the floor is aligned to the intersection of the cross line on the
ceiling.
Use the plumb function e.g. to transfer reference point for light installation, vents, transfer of
heights.
For outdoor work under direct sunlight, or bright conditions and for extended indoor ranges of
up to 50 meters / 164 feet, use the pulse mode with a detector.
A detector is not included and must be purchased separately.
When the Pulse Mode is activated the laser beams will flash at a very high frequency (invisible
to the human eye) this will allow the detector to locate the laser beams.
The pulse mode can be
activated in self-leveling
mode (A) or manual mode (B).
Press the P button, the green
LED next to it will light up.
When the Pulse Mode is
switched on, the visibility of the
laser beams are reduced a little
bit.
For information on how to
operate the detector, please
refer to the operating
instructions for the detector.
To switch offthe Pulse Mode
press the P button again and the
green LED near it will turn off.
A
A
B
B

9
1
1. Set up the laser on a tripod or on a flat surface
between two walls A and B, approximately 5 meters apart.
2. Position the laser level approximately 0.5 meter from wall A.
3. Switch ON the self-leveling mode and press the button to project the horizontal and the
vertical cross beams towards wall A.
4. Mark the center of the cross beams on the wall as a1.
a1
§P
P
AB
5. Turn the laser 180° towards wall B and mark the center of the cross beams as b1 on the
wall.
180°
a1
b1
6. Move the laser level towards wall B and position it approximately 0.5 meter from wall B.
7. Mark on wall B the center of the cross beams as b2.
A
a1
b2
P
b1
B
8. Turn the laser 180° towards wall A, and mark on the wall the center of the cross beams
as a2.
A
a2
a1
180°
B
b2
b1
2
2
a1
2
2
9. Measure the distances:
Δa= |a2-a1|
Δb= |b1-b2|
10.The difference | Δa – Δb| should be no more than 2 mm.
ENGLISH
ACCURACY CHECK
This cross laser left the factory fully calibrated. AEG recommends the user to check the
accuracy of the laser periodically, especially if the unit falls or is mishandled.
If the maximum deviation of the laser is exceeded in one of the accuracy checks,please
contact one of our AEG service agents (see our list of guarantee/service addresses).
1. Checking the height accuracy of the horizontal beam.
2. Checking the leveling accuracy of the horizontal beam.
3. Checking the leveling accuracy of the vertical beam.
4. Checking the 90º accuracy between the 2 vertical beams.
5. Checking the plumb accuracy.
Before checking the laser accuracy, after mounting the laser on the tripod, check the leveling
of the tripod.
CHECKING THE HEIGHT ACCURACY OF THE HORIZONTAL
BEAM (UP AND DOWN DEVIATION)

10
2
For this check, a free surface of approx. 5 x 5 meters is required.
1. Set up the laser on a tripod or on a solid surface between two walls A and B, approximately
5 meters apart.
2. Position the laser level approximately 2.5 meters from the center of the room.
3. Switch ON the self-leveling mode and press the button to project the horizontal line towards
wall A and B.
4. Mark the center of the laser line point a1 on wall A and point b1 on wall B.
A
B
a1
b1
5. Move the laser level approximately 5 meters away and turn the laser 180° towards wall A
and B.
6. Mark the center of the laser line point a2 on wall A and point b2 on wall B.
A
B
a2
a1
b2
b1
b
b1
b
b1
7. Measure the distances:
Δa= |a2- a1|
Δb= |b1- b2|
8. The difference | Δa – Δb| should be no more than 2 mm.
ENGLISH
CHECKING THE LEVEL ACCURACY OF THE HORIZONTAL BEAM (SIDE TO SIDE INCLINATION)

11
4
This procedure
requires a room of
at least 5x5 meters
with 4 walls.
1. Set up the cross
laser on a table
or on the floor in
the middle of the
room.
2. Switch ON the
self-leveling
mode, and press
the V/H button 4
times to project
the forward and
the side vertical
beams
AB
C
D
P
§
§
P
AB
C
D
a1
a2
b1
b2
3. Mark the center
of the forward
vertical beam at
2 locations. point
a1 on the table
near the cross
laser, and point
a2 on wall A.
4. Mark the center
of the side
vertical beam at
2 locations. point
b1 on the table
near the cross
laser, and point
b2 on wall B.
3
1. Hang an approximately 4 m plumb
line on a wall.
2. After the plumb line has settled, mark
point a1 on the wall, behind the
plumb line, near the plumb cone.
a1
P
a1
a2
3. Set up the cross laser on a tripod or
on a flat surface in front of the wall at
a distance of approximately 2 m.
4. Switch ON the self-leveling mode,
and press the button to project the
vertical beam towards the plumb line.
5. Turn the cross laser so that the
vertical beam will merge with the
plumb line below the hanging point.
6. Mark point a2 on the wall, in the
middle of the vertical beam at the
same height as a1.
7. The distance between a1 and a2,
should be no more than 1 mm.
ENGLISH
CHECKING 90º ACCURACY BETWEEN
THE 2 VERTICAL BEAMS
CHECKING THE LEVEL ACCURACY OF THE VERTICAL
BEAM

12
AB
C
D
a2
a4
b2
c2
d2
a1
a3
b1
c1
d1
90°
9. Rotate the cross
laser clockwise
so that the
forward laser
beam passes
through marks
d1 on the table,
and d2 on wall D.
10.Mark the center
of the side
vertical beam at
2 locations. Point
a3 on the table
near point a1,
and point a4 on
wall A near
point a2.
11.Measure the distances:
∆1= from a1 to a3
∆2= from a2 to a4
12.The difference ∆2 – ∆1 should be no more than 4 mm.
5. Rotate the cross
laser clockwise
so that the
forward laser
beam passes
through marks
b1 on the table,
and b2 on wall B.
6. Mark the center
of the side
vertical beam at
2 locations. Point
c1 on the table
near the cross
laser, and point
c2 on wall C.
90°
AB
C
D
a2
b2
c2
a1
b1
c1
AB
C
D
a2
b2
c2
d2
a1
b1
c1
d1
90°
7. Rotate the cross
laser clockwise
so that the
forward laser
beam passes
through marks
c1 on the table,
and c2 on wall
C.
8. Mark the center
of the side
vertical beam at
2 locations.
Point d1 on the
table near the
cross laser, and
point d2 on
wall D.
ENGLISH
CHECKING 90º ACCURACY BETWEEN THE 2 VERTICAL BEAMS

13
P
a1
b
a2
b
a1
180°
5
This procedure requires a room
of with approx. 5m distance
between floor and ceiling.
1. Open the folding legs of the
laser and place it on the floor.
2. Switch ON the self-leveling
mode and press the push
button to project the vertical
cross beams on the ceiling
and the plum down on the
floor.
3. Mark the center of the upper
cross beam on the ceiling as
point a1 (see the illustration).
4. Mark the center of the plumb
dot on the floor as point b.
5. Rotate the laser level 180°,
position it so that the center of
the plumb dot is on the point
b, which has already been
marked, and allow it to level.
6. Mark the center of the upper
cross beam on the ceiling as
point a2.
7. The distance between points
a1 and a2 marked on the
ceiling is an indication of the
actual deviation of the laser
level from the ideal plumb line.
If the measuring distance is
5m, the maximum permissible
deviation is:
5m x (+/- 0.6mm/m) x 2 = +/ - 6mm.
8. The distance between a1 and
a2, should not be more than
6 mm.
ENGLISH
CHECKING PLUMB ACCURACY

14DEUTSCH
Warnung:
Die Augen nicht direkt dem Laserstrahl aussetzen. Der Laserstrahl kann schwerwiegende Augenschäden
und/oder Erblinden verursachen.
Nicht direkt in den Laserstrahl blicken und den Strahl nicht unnötigerweise auf andere Personen richten.
Vorsicht! Bei einigen Anwendungen kann sich das laseremittierende Gerät hinter Ihnen befinden. Wenden
Sie sich in diesem Fall vorsichtig um.
Betreiben Sie den Laser nicht in Gegenwart von Kindern und erlauben Sie ihnen auf keinen Fall, den
Laser zu benutzen.
Achtung! Eine reflektierende Oberfläche kann den Laserstrahl zurück an den Bediener oder andere
Personen reflektieren.
Warnung: Die Verwendung von Steuerelementen, Einstellungen oder die Durchführung von anderen als
den im Handbuch festgelegten Verfahren kann zu gefährlicher Strahlenbelastung führen.
Wird der Laser von einer sehr kalten in eine warme Umgebung (oder umgekehrt) gebracht, muss es vor
Gebrauch die Umgebungstemperatur erreichen.
Den Laser nicht im Freien aufbewahren und vor Schlägen, dauerhaften Vibrationen und extremen
Temperaturen schützen.
Den Laser vor Staub, Nässe und hoher Luftfeuchtigkeit schützen. Andernfalls können innere Bauteile
beschädigt oder die Genauigkeit beeinflusst werden.
Falls Laserstrahlung ins Auge trifft, die Augen schließen und den Kopf sofort aus dem Strahl wegdrehen.
Achten Sie darauf, den Laserstrahl so zu positionieren, dass Sie selbst oder andere Personen davon nicht
geblendet werden.
Nicht mit optischen Vergrößerungsgeräten, wie Ferngläsern oder Teleskopen, in den Laserstrahl blicken.
Andernfalls erhöht sich die Gefahr von schwerwiegenden Augenschäden.
Beachten Sie, dass Lasersichtbrillen zum besseren Erkennen der Laserlinien dienen, die Augen jedoch
nicht vor Laserstrahlung schützen.
Warnschilder auf dem Lasergerät dürfen nicht entfernt oder unkenntlich gemacht werden.
Den Laser nicht auseinanderbauen. Laserstrahlung kann schwere Augenverletzungen verursachen.
Vor dem Transport des Lasers sicherstellen, dass die Pendelarretierung eingerastet ist.
Hinweis: Bei nicht eingerasteter Pendelarretierung kann es während des Transports zu Beschädigungen
im Inneren des Geräts kommen.
Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden. Nur mit einem sauberen, weichen
Tuch reinigen.
Den Laser vor heftigen Stößen und Stürzen schützen. Nach einem Sturz oder starken mechanischen
Einwirkungen ist die Genauigkeit des Geräts vor Gebrauch zu überprüfen.
Erforderliche Reparaturen an diesem Lasergerät dürfen nur von autorisiertem Fachpersonal durchgeführt
werden.
Das Produkt darf nicht in einer explosionsgefährdeten oder aggressiven Umgebung eingesetzt werden.
Vor längerem Nichtgebrauch des Geräts die Batterien aus dem Batteriefach entnehmen. So lassen sich
das Auslaufen der Batterien und damit verbundene Korrosionsschäden vermeiden.
Leere Batterien dürfen nicht über den Hausmüll entsorgt werden. Gebrauchte Batterien zur
umweltgerechten Entsorgung gemäß nationaler oder lokaler Vorschriften an den dafür
vorgesehenen Sammelstellen abgeben. Das Gerät darf nicht im Hausmüll entsorgt werden. Gerät
sachgemäß entsorgen. Länderspezifische Entsorgungsvorschriften befolgen. Wenden Sie sich an
die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten.
CE-Zeichen
Wichtige Sicherheitshinweise..................................................................................................................... 1
Wartung ...................................................................................................................................................... 2
Technische Daten....................................................................................................................................... 2
Bestimmungsgemäße Verwendung............................................................................................................ 2
Übersicht .................................................................................................................................................... 3
Anzeige Batterie schwach .......................................................................................................................... 4
Batterien wechseln ..................................................................................................................................... 4
Verstellbare Füße ....................................................................................................................................... 5
Magnetische Wandhalterung und grüne Zieltafel ....................................................................................... 5
Arbeiten im Selbstnivelliermodus ............................................................................................................... 6
Arbeiten im manuellen Modus.................................................................................................................... 7
Auslotfunktion............................................................................................................................................. 8
Pulsmodusfunktion ..................................................................................................................................... 8
Genauigkeit überprüfen.............................................................................................................................. 9
INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE
ACHTUNG! WARNUNG! GEFAHR!
Nehmen Sie das Produkt erst in Gebrauch, wenn Sie die Sicherheitshinweise und die
Gebrauchsanweisung auf der beiliegenden CD gelesen haben.
Laserklassifizierung
Laserstrahlaustritts-
öffnung
WARNUNG:
Das Produkt entspricht der Laserklasse 2 gemäß EN60825-1:2014 .
LASER
2

15DEUTSCH
WARTUNG
Das Objektiv und das Gehäuse des Lasers mit einem weichen, sauberen Tuch reinigen. Keine
Lösungsmittel verwenden.
Auch wenn das Gerät bis zu einem gewissen Grad staub- und schmutzbeständig ist, sollte es nicht
längerfristig an einem staubigen Ort aufbewahrt werden, da andernfalls innenliegende bewegliche Teile
beschädigt werden können.
Sollte der Laser nass werden, ist es vor dem Einsetzen in den Tragekoffer zu trocknen, damit keine
Rostschäden entstehen.
TECHNISCHE DATEN
Laserklasse 2
Selbstnivellierungsbereich ±3°
Selbstnivellierungsdauer 3–5 s
Batterietyp LR6 Alkalibatterie vom Typ AA
Spannung DC 3 × 1,5 V
Leistungsaufnahme 0,35 A
Schutzart (Spritzwasser und Staub) IP54
Funktionen horizontale Linie, 2 vertikale Linien, Kreuzlinien,
Auslotfunktion
Pulsmodus Frequenz 10 kHz
Projektionen 3 grüne Linien, 1 roter Punkt
Laserlinienausgabemuster Horizontale Linie nach vorne, vertikale Linie nach vorne,
vertikale Linie zur Seite und Lotpunkt.
Horizontale und vertikale Kreuzlinien nach vorne und
Lotpunkt.
Horizontale Linie.
Vertikale Linie nach vorne und Lotpunkt.
Vertikale Linien nach vorne und zur Seite und Lotpunkt.
(Die Anzeige des Lotpunkts nach unten funktioniert nur im
Selbstnivelliermodus, nicht im manuellen Betrieb.)
Betriebszeit 6 Stunden
Stativgewinde 1/4"
Geeigneter Detektor für standardmäßige grüne Mehrfachlinienlaser
Laserlinie
Breite 2,5 mm ±0,5 mm / 5 m
Wellenlänge λ520 ±10 nm Laserklasse II
Genauigkeit ±0,2 mm/m
Öffnungswinkel > 120°
Farbe grün
Reichweite 30 m (mit Detektor 50 m)
Lotpunkt
Wellenlänge Laserpunkt 635 ±5 nm Laserklasse II
Max. Leistung Laserpunkt < 1 mW
Lotgenauigkeit ±0,6 mm / 1 m
Laserpunktfarbe rot
Reichweite 5 m
Empfohlene Betriebstemperatur -10 °C bis +45 °C
Lagertemperatur -20 °C bis +60 °C
Abmessungen 106 mm × 88 mm × 105 mm
Gewicht (inkl. Batterien) 710 g
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieser innovative Laser ist für einen breiten professionellen Anwendungsbereich ausgelegt, wie z. B.:
- Ausrichten von Fliesen, Marmor, Schränken, Bordüren, Formteilen und Besätzen
- Markieren der Grundlinien für den Einbau von Türen, Fenstern, Schienen, Treppen, Zäunen, Toren,
Veranden und Pergolen.
- Übertragen von Referenzpunkten für Beleuchtungs- und Belüftungsinstallationen, Übertragen von
Höhen, Nivellieren von Umfassungs- und Ständerwänden, Verlegen von Schienen auf Böden sowie
sonstige professionelle Arbeiten.
- Für die Bestimmung und Prüfung von horizontalen und vertikalen Linien.
Dieses Produkt darf nur wie angegeben bestimmungsgemäß verwendet werden.

16
Bedienfeld
DEUTSCH
ON / OFF Verriegelungsschalter
Verstellbare Beine
Gummistabilisatoren
Fenster horizontale Laserlinie
Fenster vertikale Laserlinie nach vorne
Fenster vertikaler Laserstrahl zur
Seite
Batteriefachabdeckung
1/4" Stativgewinde
Roter Lotpunkt
ÜBERSICHT
LED-Anzeige manueller Modus
Taste manueller Modus
Zum Ein- und Ausschalten des manuellen Modus
LED-Anzeige Pulsmodus
Taste Pulsmodus
Für Außenarbeiten bei direkter Sonneneinstrahlung
oder hellen Lichtverhältnissen sowie für
Innenanwendungen mit einer Reichweite bis 50 m
den Pulsmodus mit einem 10-kHz-Detektor
verwenden.
LED-Anzeige Laserlinie auswählen (Dauerlicht)
LED-Anzeige Batterie schwach (Blinklicht)
Wahltaste Laserlinie
Auswahl zwischen Vertikale Linie nach vorne,
Vertikale Linie zur Seite, Horizontale Linie nach
vorne oder einer Kombination aus diesen Linien.

17
1
3
2
click
3 x 1.5 V
AA LR06
DEUTSCH
BATTERIEN WECHSELNANZEIGE BATTERIE SCHWACH
Die Batterien wechseln, wenn der Laserstrahl schwächer wird.
Vor längerem Nichtgebrauch des Lasers die Batterien aus dem Batteriefach entnehmen. So lassen sich
das Auslaufen der Batterien und damit verbundene Korrosionsschäden vermeiden.
Bei niedrigem Batterieladezustand verringert sich die Leuchtkraft des Lasers und
die entsprechende Anzeige (grüne LED neben der Taste V/H) beginnt mit einer
Frequenz von 0,5 Sekunden zu blinken.
Das Weiterarbeiten ist dennoch möglich.
Wenn die Batterien zu schwach werden, schaltet das Gerät automatisch ab.

18
1
2
3
DEUTSCHENGLISH
VERSTELLBARE FÜSSE MAGNETISCHE WANDHALTERUNG UND GRÜNE ZIELTAFEL
Mit den verstellbaren Beinen die Höhe der
horizontalen Linie einstellen.
Mit der magnetischen Halterung lässt sich der Laser an Wänden, Metallstrukturen o. ä. befestigen.
Die grüne Zieltafel verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen und
größeren Entfernungen.
Mit den verstellbaren Beinen die Neigung des
Lasers einstellen.
Stativgewinde
1/4" 5/8"
1/4"

19
1 4
5
6
3
2
DEUTSCH
ARBEITEN IM SELBSTNIVELLIERMODUS
Im Selbstnivelliermodus richtet sich der Laser selbst in einem Bereich von ±3° aus. Es werden eine
horizontale Linie, zwei vertikale Linien oder alle 3 Linien gleichzeitig projiziert.
Den Laser auf einen festen, ebenen
und vibrationsfreien Untergrund
stellen oder auf dem Stativ
montieren.
Den Verriegelungsschalter auf ON
schieben.
Der Laser erzeugt 3 Laserlinien.
(A) Vertikale Linie nach vorne
(B) Vertikale Linie zur Seite
(C) Horizontale Linie nach vorne
(D) Laserpunkt (Lotlinie)
Wenn alle Linien aktiviert sind,
erzeugt der Laser Kreuzlinien nach
oben (E) und nach vorne (F).
Die Taste V/H drücken, um die Linien
auszuwählen, mit denen Sie arbeiten
möchten.
Wenn der Laser bei aktivierter
Selbstnivellierung zu Anfang nicht auf ±3°
ausgerichtet ist, blinken die Laserlinien
und es ertönt ein Signalton.
In diesem Fall den Laser neu
positionieren.
Vor dem Umsetzen des Geräts die
Verriegelungstaste auf OFF stellen.
Dadurch wird das Pendel arretiert und der
Laser geschützt.
> 3°
> 3° > 3°
beep
1/4" Gewindebolzen
A
D
F
E
B
C
