AEG 225/7 LCD User manual

1
- 0 -
11225 LCD
NÁVOD K OBSLUZE
NÁVOD NA OBSLUHU
INSTRUCTION BOOK
225/7 LCD

2
Důležité bezpečnostní pokyny
Pokud používáte elektrické přístroje, dodržujte základní bezpečnostní pravidla, včetně následujících:
Před použitím šicího stroje si přečtěte následující pokyny.
NEBEZPEČÍ - Abyste zabránili riziku úrazu elektrickým proudem:
Šicí stroj nikdy nenechávejte bez dohledu, pokud je připojen k elektrické zásuvce. Před čištěním nebo
po použití jej odpojte od sítě. Odpojte jej také před výměnou žárovky. Použijte žárovku 15 W max.
UPOZORNĚNÍ - Abyste snížili: riziko popálení, požáru, úrazu elektrickým proudem nebo
poranění osob
- Nedovolte dětem hrát si se strojem. Zvyšte pozornost, pokud používáte stroj v blízkosti dětí.
- Stroj používejte pouze k určenému účelu a v souladu s návodem k obsluze.
- Nikdy nepoužívejte tento stroj, pokud je poškozen přívodní kabel nebo zástrčka, nebo nefunguje
správně, pokud spadnul na zem nebo do vody. Obraťte se na nejbližšího autorizovaného prodejce
nebo servisní středisko pro kontrolu, opravu, elektrické nebo mechanické nastavení.
- Tento stroj je vybaven speciálním kabelem, který, pokud je poškozen, může být vyměněn pouze
za stejný kabel. Tento můžete obdržet u vašeho prodejce.
- Nikdy neblokujte větrací otvory stroje. Udržujte větrací otvory stroje čisté bez nití, prachu a zbytků
látek.
- Do otvorů nevkládejte žádné předměty.
- Nepoužívejte v exteriéru.
- Nepoužívejte na místech, kde se používají sprejové produkty nebo kde jsou kyslíkové láhve.
- Nestavte nic na nožní ovladač, protože stroj se může spustit a může se přehřát motor.
- K odpojení otočte všechny voliče do vypnuté pozice, poté odpojte zástrčku od sítě.
- Neodpojujte tahem za kabel. K odpojení uchopte za zástrčku, nikoliv za kabel.
- Udržujte prsty mimo všech pohyblivých částí. Zvyšte pozornost v okolí jehly.
- Vždy používejte správnou stehovou desku. Nesprávná deska může způsobit zlomení jehly.
- Nepoužívejte ohnuté jehly.
- Během šití netahejte látku. Mohli byste poškodit jehlu.
- Pokud děláte něco v oblasti jehly jako je navlékání, výměna jehly nebo změna přítlačné patky,
stroj vypněte.
- Provádíte-li jakoukoliv údržbu popsanou v návodu, stroj odpojte od sítě.
- Používejte pouze originální nožní ovladač, abyste zabránili poškození. Používejte pouze originální
náhradní díly
ULOŽTE SI TENTO NÁVOD
Upozornění
Pokud pracujete v blízkosti jehly, dbejte na to, abyste si neporanili prsty. Pokud používáte stroj poprvé,
vložte kus látky pod přítlačnou patku a spusťte stroj bez nitě na několik minut. Otřete případné kapky
oleje, které se mohou objevit.
Pro váš stroj použijte ZHEJIANG FOUNDER přítlačnou patku, typ KD-2902.
Napájení: 220 - 240 V ~, 50 Hz
Proud: 1 A
Třída ochrany: II
Hladina zvuku během standardních provozních podmínek je 78 dB (A).

3
OBSAH
Základní části stroje ............................................................................................................................. 4
Příslušenství ............................................................................................................................................ 5
Než začnete šít ....................................................................................................................................... 6
Vyjmutí přídavné desky ........................................................................................................................ 7
Šití volným ramenem ............................................................................................................................. 7
Navinutí cívky ....................................................................................................................................... 8
Vyjmutí krytu cívky a cívky ........................................................................................................................ 9
Vložení cívky do pouzdra cívky .............................................................................................................. 9
Vložení pouzdra cívky do člunku ......................................................................................................... 10
Navlečení horní nitě ............................................................................................................................. 11
Vytažení spodní nitě ............................................................................................................................. 12
Změna směru šití .................................................................................................................................. 12
Vyrovnání stroje .................................................................................................................................. 13
Vytažení spodní nitě ............................................................................................................................. 14
Výměna jehly ....................................................................................................................................... 15
Vložení „látací desky“ ........................................................................................................................ 15
Tabulka látek-nití-jehel ........................................................................................................................ 16
Tabulka šití (volič vzoru) a použití .................................................................................................... 17
Začínáme šít ......................................................................................................................................... 18
Ukončení stehů .................................................................................................................................... 18
Přímý steh ............................................................................................................................................ 19
Klikatý steh ............................................................................................................................................ 19
Vyšívací stehy ....................................................................................................................................... 19
Overlockové stehy ................................................................................................................................. 20
Přímé a klikaté pružné stehy .............................................................................................................. 20
Slepý steh ............................................................................................................................................ 21
Přišívání knoflíků (volitelné) .............................................................................................................. 23
Lemování ............................................................................................................................................. 23
Vsazování zipů ....................................................................................................................................... 24
Šití knoflíkové dírky ................................................................................................................................ 25
Lemování (volitelné) ............................................................................................................................. 26
Dvojitá jehla ............................................................................................................................................ 27
Vyšívání ................................................................................................................................................. 27
Quilting ................................................................................................................................................. 28
Vodítko šití (volitelné) ........................................................................................................................ 28
Údržba ................................................................................................................................................. 29
Odstranění možných problémů ......................................................................................................... 30

4

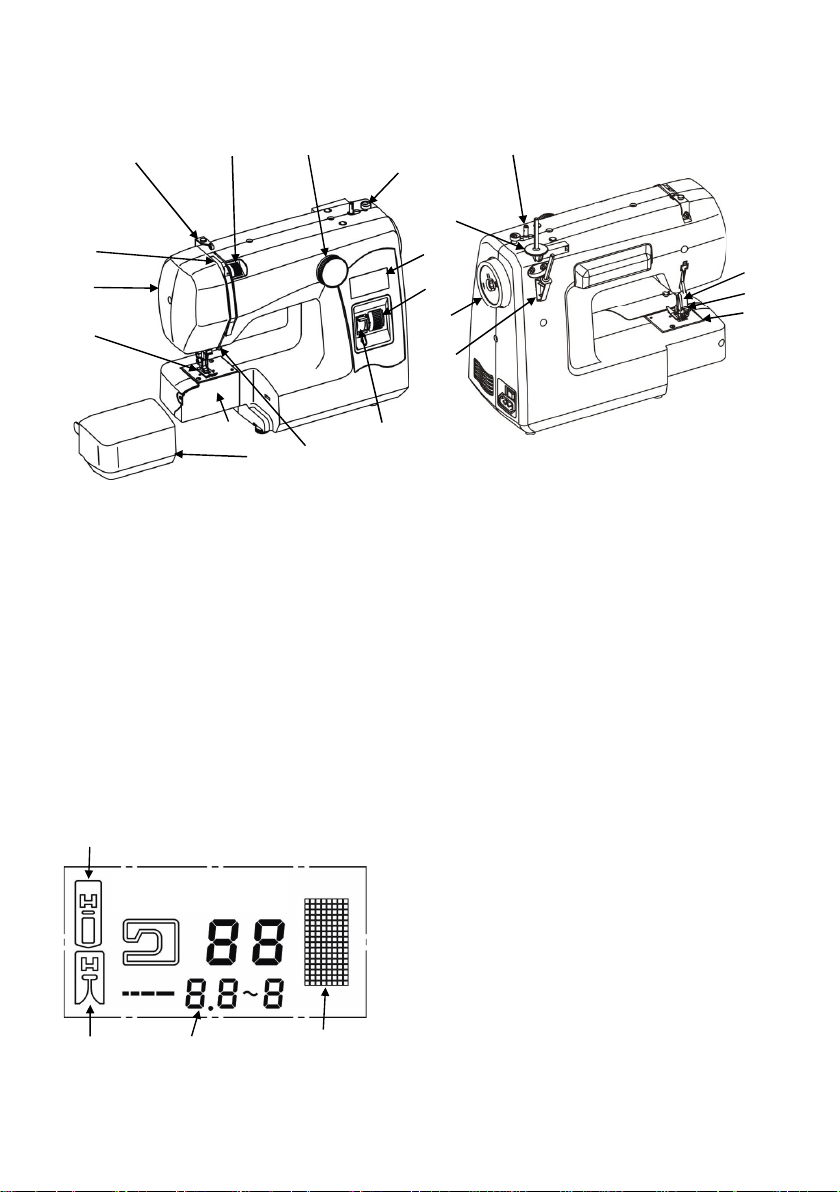

ZÁKLADNÍ ČÁSTI STROJE
1. Volič napětí nitě
2. Volič vzoru
3. Vymezovač navíječe cívky
4. LCD displej
5. Volič délky stehu
6. Tlačítko zpětného šití
7. Vodítko nitě a jehelní svorka
8. Přídavná deska
9. Kryt člunku
10. Přítlačná patka
11. Přední kryt
12. Niťová páka
13. Horní vodítko nitě
14. Kolík cívky (B) (volitelný)
15. Ruční kolečko
16. Kolík cívky (A)
17. Kolík navíječe cívky
18. Zvedací páka přítlačné patky
19. Upevňovací šroub
20. Stehová deska
17
6
11
7
8
9
10
13
12
5
2
15
16
14
1
4
3
18
19
20
A
B C D
A. Patka na šití knoflíkových dírek
B. Patka na šití klikatého stehu
C. Údaj o délce stehu
D. Zobrazení vzoru

5
PŘÍSLUŠENSTVÍ
3 cívky
(Používejte pouze
originální plastové
cívky).
Plstěná
podložka
Cik-cak patka
(na stroji) Patka na šití
knoflíkových
dírek
Šroubovák Šroubovák na
stehovou desku
Kolík cívky Zipová patka
Jehly Látací deska Páráček

6
NEŽ ZAČNETE ŠÍT
1. Připojte nožní ovladač ke stroji a k síti.
2. Rychlost šití můžete regulovat nožním
ovladačem. Používejte pouze originální
nožní ovladač ZHEJIANG FOUNDER KD-
2902, abyste zabránili poškození.
Výměna žárovky:
1. Otevřete přední kryt ve směru šipky.
2. Vyjměte žárovku proti směru hodinových
ručiček.
3. Pootočte novou žárovku doprava.
4. Použijte žárovku 15 W. (max)
Napájení
Nožní ovladač
POZOR: Před čištěním nebo výměnou žárovky odpojte stroj od sítě. Zabráníte úrazu elektrickým
proudem.

7

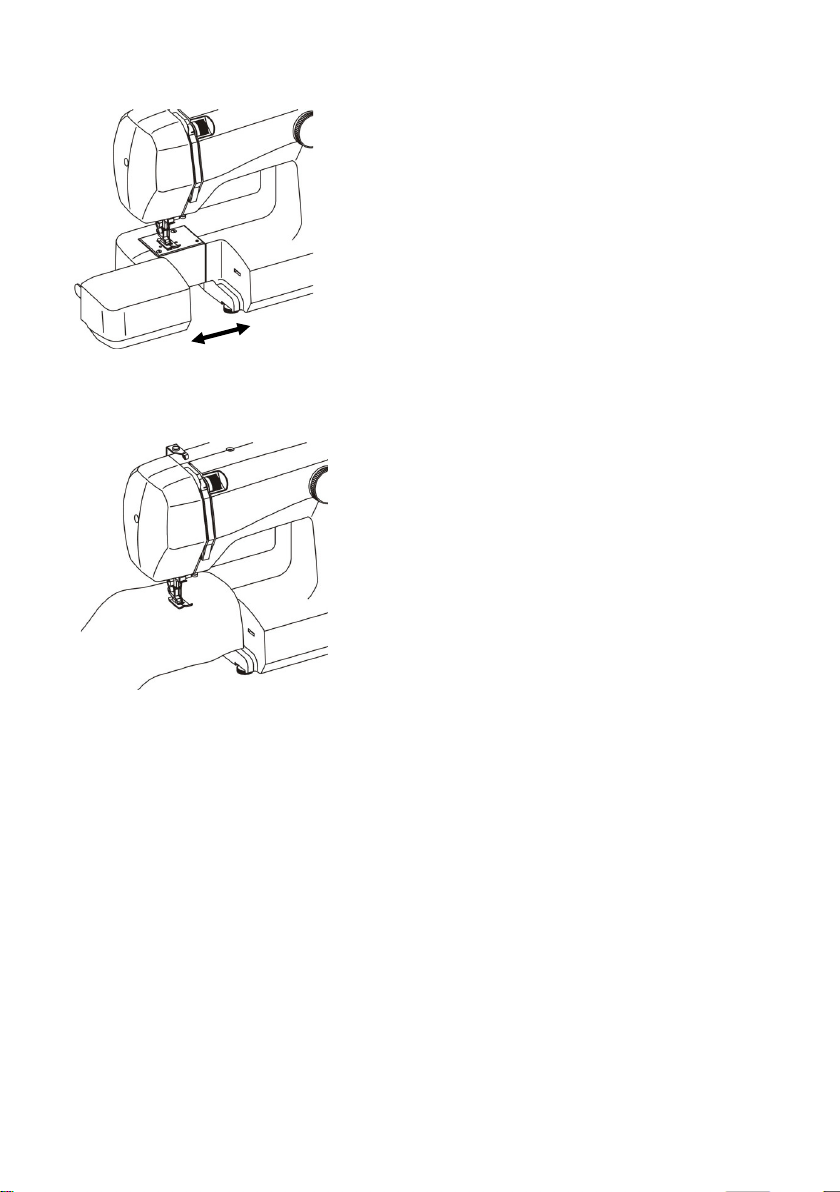

Uchopte levý konec desky a potáhněte ve směru
šipky.
Váš stroj můžete použít jako standardní stroj, ale
lze jej snadno změnit na stroj s volným ramenem
sejmutím prodlužovací desky.
Zejména užitečné pro šití rukávů, nohavic, apod.
Pouze nasuňte látku na volné rameno dle
obrázku.
ŠITÍ VOLNÝM RAMENEM
VYJMUTÍ PŘÍDAVNÉ DESKY

8
1. K navíjení cívky nastavte volič na ručním
kolečku směrem k symbolu cívky, k
zastavení pohybu jehly během navíjení a
veďte nit z cívky přes napínací disk navíječe.
2. Nyní protáhněte konec nitě o délce 5 cm
přes otvor v cívce zevnitř nahoru. Vložte
cívku na navíječ a zatlačte navíječ doprava.
3. Uchopte konec nitě a přitlačte nožní ovladač.
Naviňte několik obrátek nitě na cívku,
navíjení zastavte a uřízněte nadbytečný
konec nitě v blízkosti cívky. Poté cívku
naviňte.
4. Po skončení navíjení nastavte volič na
ručním kolečku k symbolu jehly pro šití.
Zatlačte navíječ cívky ve směru šipky. Pokud je
navíjení dokončené, vraťte navíječ do původní
pozice.
Pokud je navíjení nestejnoměrné, uvolněte šroub
horního vedení nitě a nastavte nahoru nebo dolů,
dokud není cívka navinuta vyváženě.
Přepínač spojky
pohonu stroje
Cívka
5 cm nitě
Správně
Šroub
NAVINUTÍ CÍVKY

9
5 cm
VYJMUTÍ KRYTU CÍVKY A CÍVKY
Západka
1. Zvedněte jehlu do horní úvrati a a otevřete
dvířka člunku.
2. Otevřete západku cívky a vytáhněte pouzdro
cívky ze stroje.
3. Uvolněte západku pouzdra a cívka lehce
vypadne.
VLOŽENÍ CÍVKY DO POUZDRA CÍVKY
1. Vytáhnéte 5 cm nitě z cívky a vložte do
držáku dle obrázku. 2. Veďte konec nitě do zářezu.
Zářez
10 cm
Napínací pérko
3. Přetáhněte nit přes otvor a pod napínací
pérko a vytáhněte přibližně 10 cm nitě.

10
VLOŽENÍ POUZDRA CÍVKY DO ČLUNKU
1. Zvedněte jehlu do horní úvrati. Vytáhněte nit dopředu, otevřete západku pouzdra cívky a držte ji.
2. Vložte pouzdro cívky dle obrázku na středový kolíček v člunku a uvolněte západku.
Západka
Kolíček
Vložte

11
F
C
D
E
A
E
B
C
D
G
H
G
B
F
H
NAVLEČENÍ HORNÍ NITĚ
Provlékněte nit z A do H dle obrázku.
Navlečení dvojité jehly

12
VYTAŽENÍ SPODNÍ NITĚ
1. Uchopte horní nit levou rukou, otočte ručním
kolečkem pomalu k sobě, dokud jehla
neprojde horní a dolní úvratí. Zastavte ruční
kolečko, když je napínací páčka v horní
úvrati. Jemně potáhněte horní nit, spodní nit
bude přetažena přes smyčku.
2. Potáhněte obě nitě pod přítlačnou patku
směrem dozadu stroje.
3. Vložte látku pod přítlačnou patku zepředu,
spusťte přítlačnou patku.
4. Začněte šít.
ZMĚNA SMĚRU ŠITÍ
1. Zapíchněte jehlu do látky a zvedněte
přítlačnou patku, otočte látku kolem jehly do
požadovaného směru.
2. Spusťte přítlačnou patku a začněte šít.

13
VYROVNÁNÍ STROJE
Dolů
Nahoru

14
VYTAŽENÍ SPODNÍ NITĚ
Standardní napětí horní nitě: 4 - 6 Správně
Látka Vrchní nit
Spodní nit
Nesprávně
Uvnitř látky
Vrchní nit
Napětí horní nitě můžete nastavit otočením
ovladače napětí.
Napětí spodní nitě můžete zvýšit otočením šroubu krytu cívky doprava. Otočením doleva napětí
uvolníte.
Pozor:
Před nastavením napětí zkontrolujte prosím navlečení. Používejte stejný druh vrchní a spodní
nitě. Pokud jsou velké smyčky, zkontrolujte napětí horní nitě. Pokud používáte různé druhy nití,
doporučujeme použití dalšího krytu spodní cívky proto, abyste nemuseli upravovat počáteční
nastavení.

15
VÝMĚNA JEHLY
1. Zdvihněte jehlu do horní úvrati.
2. Uvolněte šroub objímky jehly a vyjměte starou jehlu.
3. Vložte novou jehlu plochou stranou směrem od vás do jehelní svorky pokud to jde.
4. Utáhněte pevně šroub jehelní svorky.
Šroub objímky jehly
Utáhněte
Uvolněte
Ploška jehly směrem od vás.
VLOŽENÍ „LÁTACÍ DESKY“
Pokud chcete vypnout podavač látky, zdvihněte jehlu do horní úvrati a zvedněte přítlačnou patku
nad stehovou desku, nasaďte látací desku dvěma kolíčky do otvorů ve stehové desce. Nyní můžete
určovat sami pohyb látky.

16
TABULKA LÁTEK-NITÍ-JEHEL
Dbejte prosím na následující seznam jako příručku pro šití různých typů látek.
Látka Nit Jehla Délka stehu
Pnutí
horní nitě
Přímý steh ZZ
Nastavení voliče délky
stehu
Lehká
Střední
Těžká
Nylon
Trikot
Hedvábí
Vlna
hedvábí
Popelín
Tenký
žerzej
Gabardén
Denim
Žerzej
Tvíd
80 bavlna
60 S hedvábí
50 hedvábí
50 S hedvábí
60-80 bavlna
60 S vlákno
50 hedvábí
50 bavlna
50 S vlákno
50 hedvábí
70 (10)
80 (12)
80-90 (12-14)
80 (12)
90-100 (14-16)
80-90 (12-14)
80-90 (12-14)
2,5 - 3
2 - 4
2,5 - 4
2-4
2,5 - 5
3 – 5

17

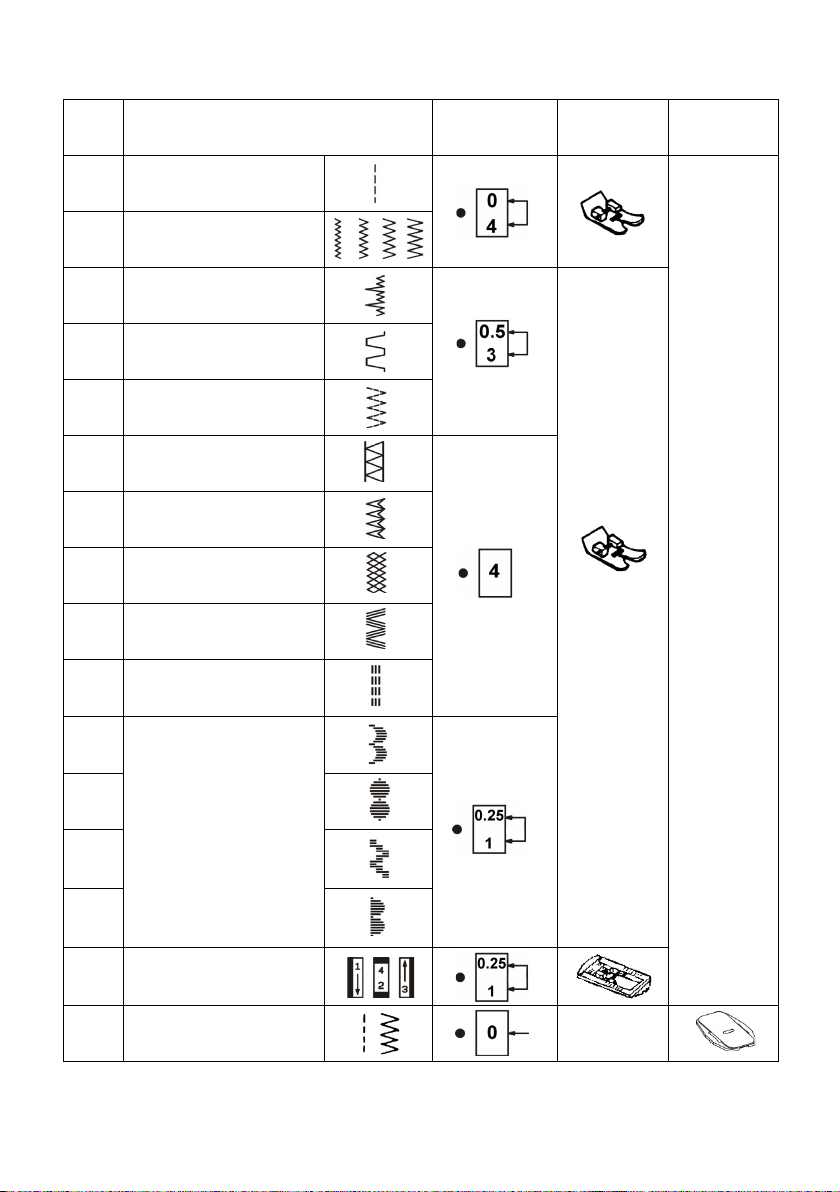

TABULKA ŠITÍ (VOLIČ VZORU) A POUŽITÍ
Vzor stehů Délka stehů Přítlačná
patka
Látací
patka
Rovný steh
Entlovací/Ric-Rac steh
Slepý steh
Hradbový steh
Trikotový entlovací
Dvojitý overlockový steh
Šípový steh
Plástvový steh
Klikatý steh
Trojitý přímý pružný steh
Automatické vyšívání
Knoflíková dírka
Volné vyšívání
A
B-E
F
G
H
I
J
K
L
M
N
O
P
Q
R-T

18
ZAČÍNÁME ŠÍT
Důležité pokyny:
1. Zvedněte zvedací páčku nahoru před spuštěním a ukončením šití.
2. Vytáhněte obě nitě o délce přibližně 10 cm dozadu stroje a ušijte první dva nebo tři stehy.
3. Pod patku vložte kus látky a spusťte přítlačnou patku.
4. Zatlačte na nožní spuštěč a začněte šít.
5. Vyzkoušejte šití na vzorku látky, kterou budete šít.
6. Pokud stroj nepoužíváte, odpojte jej od elektrické sítě.
Pozor:
1. Pokud točíte ručním kolečkem manuálně, vždy točte směrem k sobě.
2. Veďte látku lehce rukou.
3. Abyste zabránili zlomení jehel, vytáhněte jehlu z látky po zastavení šití.

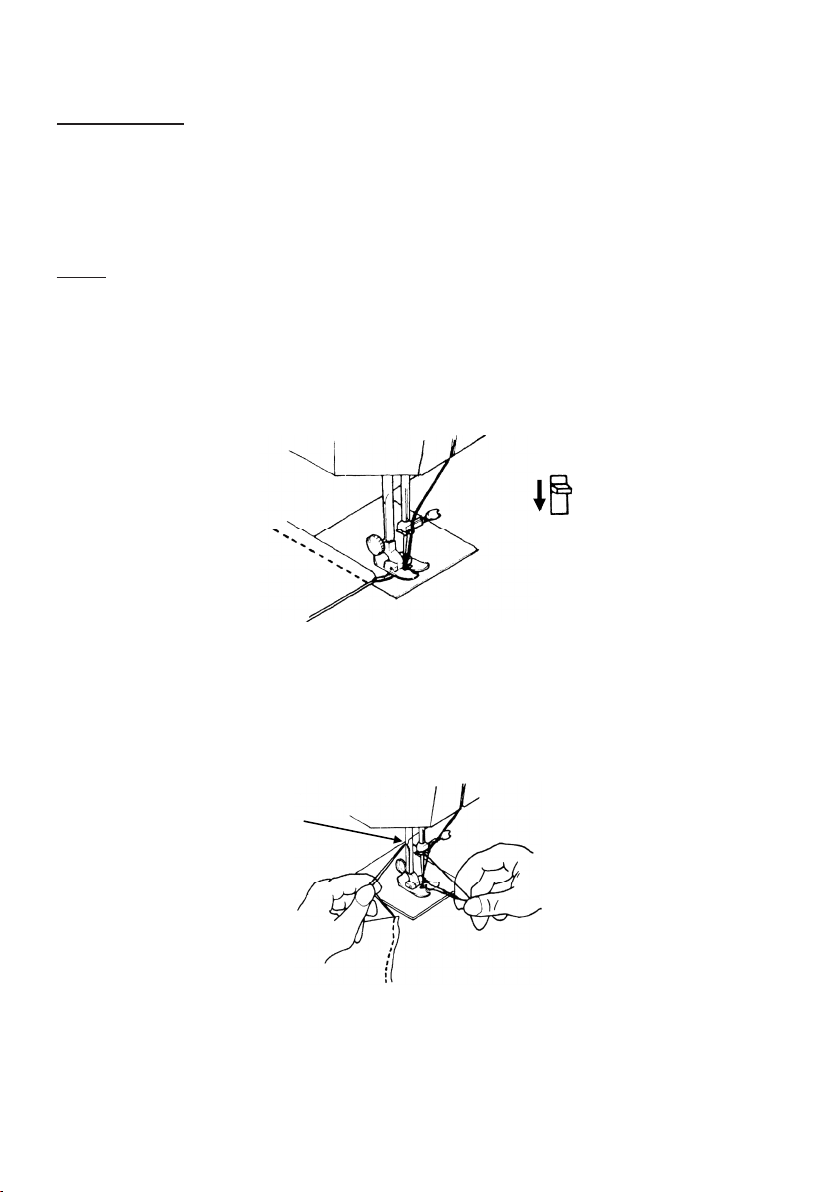

UKONČENÍ STEHŮ
1. Šijte do konce švu.
2. Stiskněte tlačítko zpětného šití a prošijte přibližně 3-4 stehy zpět a poté opět dopředu.
3. Zvedněte jehlu do horní úvrati.
4. Zvedněte přítlačnou patku a vytáhněte látku dozadu ze stroje.
5. Odřízněte nitě podle obrázku.
Řezač nití

19
PŘÍMÝ STEH
1. Tento typ stehu se používá nejčastěji.
2. Pro přímé a klikaté stehy můžete použít univerzální přítlačnou patku.
KLIKATÝ STEH
Nastavení voliče vzoru
Saténový steh můžete použít pro šití
monogramů, vzorů, nášivek, apod. Klikatý steh je
univerzální steh. Saténový steh má velmi husté
stehy, které můžete použít pro vyšívání.
VYŠÍVACÍ STEHY
Tyto stehy mají široké použití pro dekorativní
aplikace a jsou zejména vhodné pro pletené
látky.
Obloukový steh (N) je ideální pro obšití límečků,
manžet, ubrusů, ubrousků, apod. U všech stehů
můžete zkrátit šířku stehu pro dosažení těsného
„saténového stehu“. Při šití saténového stehu
použijte podkladový papír pro lepší výsledek.
N O P Q

20
OVERLOCKOVÉ STEHY
Tyto stehy použijte pro ochranu před
opotřebením okrajů. Stehy 2 a 3 pouze pro
elastické látky pro kombinované šití a serž.
PŘÍMÉ A KLIKATÉ PRUŽNÉ STEHY
Tento steh použijte u úpletů, trikotu nebo jiného
pružného typu látky. Použijte podkladový vliselin
při šití elastických a tenkých látek. Vliselin
se oddělí po praní látky. Elastický přímý steh
vám umožňuje šití pružných látek bez rizika
nažádoucího rozpárání.
