AEREX RB 300 Service manual

Montage- und Betriebsanleitung
Wärmerückgewinnungssystem
mit -Funktion
Mounting and Operating instructions
Heat Recovery System with -Function
Instructions de montage et Mode d’emploi
Système de récupération de chaleur
avec Fonction
Reco-Boxx
RB 300
RB 400
www.aerex.de

DE
EN
FR

Montage- und Betriebsanleitung Seite 1…48
Wärmerückgewinnungssystem mit -Funktion
Mounting and Operating instructions Page 49…96
Heat Recovery System with -Function
Instructions de montage et Mode d’emploi Page 97…145
Système de récupération de chaleur avec
Fonction
DE
EN
FR

1
Inhaltsverzeichnis
1. Lieferumfang ................................................................................................................3
2. Verwendete Symbole...................................................................................................3
2.1 Warnsymbole .........................................................................................................3
2.2 Sonstige Symbole ..................................................................................................3
3. Produktinformationen..................................................................................................3
3.1 Geräteübersicht......................................................................................................5
3.2 Produktbeschreibung .............................................................................................6
3.2.1 Lüftungsgerät ................................................................................................6
3.2.2 Maximale Anzahl an Steuerungen und Sensoren..........................................7
3.2.3 Raumluftsteuerung RB-ZF4...........................................................................7
3.2.4 Digitale Raumluftsteuerung RB-D1-ZF4 ........................................................8
3.2.5 CO2-Sensor (Option) .....................................................................................8
3.2.6 Feuchtesteuerungen RFS (Option)................................................................8
3.2.7 Externe Betriebsanzeige (bauseitig)..............................................................9
3.2.8 Differenzdrucksteuerung (bauseitig)..............................................................9
3.2.9 Rauchschalter (bauseitig)..............................................................................9
4. Sicherheitshinweise.....................................................................................................9
4.1 Allgemein ...............................................................................................................9
4.2 Bestimmungsgemäße Verwendung......................................................................10
4.3 Vorhersehbare Fehlanwendungen .......................................................................11
4.4 Bestimmungen für den Betrieb mit Feuerstätten...................................................11
4.4.1 Lüftungstechnische Anforderungen an Feuerstätten ...................................12
4.4.2 Brandschutzanforderungen .........................................................................13
4.5 Bestimmungen zur Erfüllung der Passivhauskriterien..........................................13
4.5.1 Frostschutzeinrichtung für den Wärmeüberträger:.......................................13
4.5.2 Abschalten eines hydraulischen Heizregisters.............................................13
5. Bedienung ..................................................................................................................14
5.1 Raumluftsteuerungen...........................................................................................14
5.2 Bedienung mit Raumluftsteuerung RB-ZF4..........................................................14
5.2.1 Lüftungsgerät einschalten ...........................................................................14
5.2.2 Lüftungsstufe einstellen...............................................................................14
5.2.3 Lüftungsgerät ausschalten...........................................................................14
5.2.4 Lüftungsstufen.............................................................................................14
5.2.5 Bedeutung der LEDs...................................................................................15
5.3 Bedienung mit Raumluftsteuerung RB-D1-ZF4 ....................................................16

2
6. Reinigung, Wartung...................................................................................................16
6.1 Sicherheitshinweise..............................................................................................16
6.2 Luftfilterwechsel....................................................................................................16
6.3 Lüftungsgerät reinigen..........................................................................................17
6.3.1 Wärmetauscher und Lüftungsgerät reinigen................................................17
6.3.2 Kondensatabfluss und Siphon reinigen .......................................................18
7. Störungen, Meldungen ..............................................................................................18
7.1 Filterwechselanzeige............................................................................................18
7.2 Störungsanzeigen ................................................................................................18
7.2.1 Störungsmeldung löschen mit Raumluftsteuerung RB-ZF4.........................18
7.2.2 Ventilatorausfall...........................................................................................19
7.2.3 Temperaturfühler-Störung ...........................................................................19
7.3 Störungen und deren Beseitigung mit Raumluftsteuerung RB-ZF4......................20
8. Installationsvorbereitungen ......................................................................................21
8.1 Transport..............................................................................................................21
8.2 Anforderungen an den Aufstellungsort .................................................................21
9. Installation (Fachinstallateur)....................................................................................22
9.1 Vorgehensweise...................................................................................................22
9.2 Lüftungsgerät aufstellen.......................................................................................22
9.3 Schallschutz.........................................................................................................23
9.4 Kondensatabfluss.................................................................................................24
9.5 Lüftungskanäle anschließen.................................................................................25
9.6 Elektrischer Anschluss .........................................................................................27
9.6.1 Kabelverschraubungen................................................................................27
9.6.2 Steuerplatine...............................................................................................28
9.6.3 Jumpereinstellungen (Steckbrücken auf Steuerplatine)...............................28
9.6.4 Frostschutztemperaturen.............................................................................29
9.6.5 Anschlussvarianten .....................................................................................30
9.7 Sommerkassette (Option).....................................................................................39
10. Inbetriebnahme (Fachinstallateur)..........................................................................40
10.1 Vor der Inbetriebnahme......................................................................................40
10.2 Lüftungssystem einregulieren.............................................................................40
10.3 RB 300 Werkseinstellungen ...............................................................................41
10.4 RB 400 Werkseinstellungen ...............................................................................42
10.5 Volumenstromeinstellung mit Voltmeter ............................................................43
11. Zubehör.....................................................................................................................44
12. Technische Daten.....................................................................................................45
13. Entsorgung...............................................................................................................45
14. Ersatzteile................................................................................................................. 46
15. Anhang......................................................................................................................47

3
Reco-Boxx RB 300 / RB 400
1. Lieferumfang
●Lüftungsgerät mit 2,50 m Anschlusskabel,
fertig verdrahtet
●Raumluftsteuerung RB-ZF4
●Montage- und Betriebsanleitung
Optional: Raumluftsteuerung
RB-D1-ZF4 inkl. separater
Steuerungsanleitung
(Montage- und Betriebsanleitung).
Beim Auspacken die Lieferung auf Voll-
ständigkeit prüfen. Bei fehlendem Zubehör
oder bei Transportschäden den Händler
benachrichtigen.
2. Verwendete Symbole
2.1 Warnsymbole
GEFAHR
Lebensgefahr
Eine Nichtbeachtung kann
zum Tod oder zu schweren
Körperverletzungen führen.
ACHTUNG
Sachschäden
Eine Nichtbeachtung kann zu
Sachschäden führen.
2.2 Sonstige Symbole
INFO-Symbol: Mit diesem
Symbol versehene Text-
passagen geben Ihnen wichtige
Informationen und Tipps.
●Symbol für Aufzählungen:
Hier erhalten Sie wichtige
Informationen zum Thema.
Symbol für Handlungs-
aufforderungen: Hier werden
Sie zum Handeln aufgefordert.
Führen Sie die angegebenen
Anweisungen der Reihe nach
aus.
3. Produktinformationen
RB 300-/RB 400-Lüftungssysteme mit
Wärmerückgewinnung werden zur
kontrollierten Wohnungslüftung eingesetzt.
Verbrauchte Luft in den Wohnräumen wird
bei gleichzeitigem Wärmeentzug nach
draußen befördert. Bei diesem Vorgang
werden bis zu 89 % der Energie der Abluft-
wärme zurückgewonnen.
Zum Schutz gegen Luftverunreinigungen ist
das Lüftungsgerät serienmäßig mit einem
Pollenfilter der Filterklasse F7 und zwei
Luftfiltern der Filterklasse G4 ausgestattet.
Das Lüftungssystem wird mit einer separaten
Raumluftsteuerung bedient.
Die mit der digitalen Raumluftsteuerung
RB-D1-ZF4 aktivierbare „Plusfunktion“für
den Sommerbetrieb sorgt für eine Einsparung
der elektrischen Leistungsaufnahme von
ca. 50 %.
Impressum
© AEREX HaustechnikSysteme GmbH.
Deutsche Originalanleitung. Druckfehler, Irrtümer
und technische Änderungen vorbehalten.
Die in diesem Dokument erwähnten Marken,
Handelsmarken und geschützte Warenzeichen
beziehen sich auf deren Eigentümer oder deren
Produkte.
i
i

4
A

5

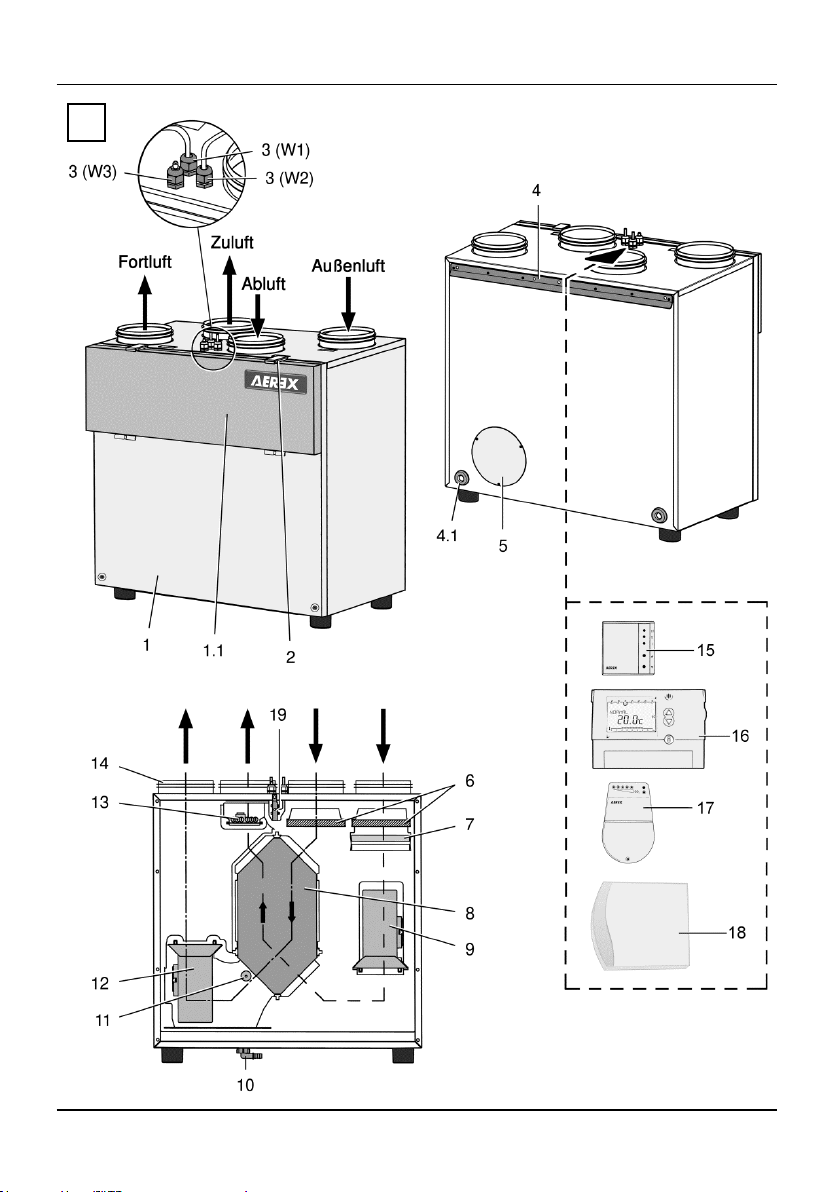

3.1 Geräteübersicht, Abb. A
Pos
Bezeichnung
Funktion
1
Frontabdeckung
mit Frontklappe
Frontklappe [1.1]
herunterklappbar, zum
Filterwechsel. Zu
Wartungsarbeiten wird
die Frontabdeckung
komplett entfernt.
2
Schnellspann-
verschluss
Zum einfachen Öffnen
und Verschließen der
Frontklappe.
3
Kabel-
verschraubung
W1 und W2: Für
Netzanschluss und
Raumluftsteuerung. Im
Lüftungsgerät fertig
verdrahtet.
W3: Anschluss für
externe Komponente,
zum Beispiel CO2-
Sensor oder externe
Betriebsanzeige.
4
Wandhalterung
(Option)
Lüftungsgerät in
Wandhalterung
einhängbar. Inklusive
Gummipuffer [4.1].
5
Abdeckung
Abdeckung
Bypassanschluss.
6
Luftfilter
Filterklasse G4
Filtert grobe Verun-
reinigungen aus
Außen- und Abluft.
7
Pollenfilter
Filterklasse F7
Filtert feinste Ver-
schmutzungen aus der
Außenluft, wie zum
Beispiel Pollen.
8
Wärmetauscher
Im Wärmetauscher
erfolgt die Wärme-
übertragung zwischen
den Abluft- und Zuluft-
Luftströmen.
9
Außenluft-
ventilator
Fördert frische Luft in
die Wohnräume.
10
Kondensat-
abflussstutzen
Anschluss Abfluss-
schlauch. Zum Ab-
führen des im Wärme-
tauscher angefallenen
Kondensats.
Pos
Bezeichnung
Funktion
11
Frostschutz-
temperaturfühler
Misst die Temperatur
der Fortluft direkt nach
dem Wärmetauscher.
12
Fortluftventilator
Fördert die verbrauchte
Luft nach draußen.
13
Steuerplatine
Zentrale Steuereinheit
des Lüftungssystems.
14
Rohranschluss-
stutzen (4 Stück)
Anschluss Zuluft- und
Abluftkanäle, DN 160.
15
Raumluft-
steuerung
RB-ZF4
Mit Stufenschalter und
Filterüberwachung.
Betriebsarten:
Feuchteschutz, Lüf-
tungsstufe 1, 2, 3.
16
Digitale Raum-
luftsteuerung
RB-D1-ZF4
(Option)
Automatik-Zeitpro-
gramm (P1 oder P2)
oder manuelle Bedie-
nung der Lüftungs-
stufen.
Parameter:
Schaltzeiten,
Sommerfunktion
17
CO2-Sensor
SKD (Option)
Sensor zur Erfassung
von Kohlendioxid
„CO2“. Frischluftzufuhr
erfolgt in Abhängigkeit
des CO2-Gehalts im
Raum.
18
Feuchtesteuerung
RFS (Option)
Feuchtesteuerung zur
Erfassung der relativen
Luftfeuchtigkeit. Frisch-
luftzufuhr erfolgt in Ab-
hängigkeit der relativen
Luftfeuchte im Raum.
19
Türkontakt-
schalter
Lüftungsgerät schaltet
aus, wenn Frontklappe
[1.1] heruntergeklappt
wird.
—
Option Sommer-
kassette, siehe
Kap. 9.7
Die Sommerkassette
dient im Sommer als
Ersatz für denWärme-
tauscher [8].

6
3.2 Produktbeschreibung
3.2.1 Lüftungsgerät
●Niedriger Energieverbrauch durch
elektronische Volumenstromregelung für
konstanten Luftstrom. Wärmebereit-
stellungsgrad bis zu 89 %.
●Einsparung der elektrischen Leistungsauf-
nahme von ca. 50 % durch die Plusfunktion
(Sommerbetrieb mit Abluftventilator). Die
Plusfunktion lässt sich nur mit der digitalen
Raumluftsteuerung RB-D1-ZF4 aktivieren.
●Ventilatoren mit besonders energiesparen-
dem Gleichstrommotor.
●Getrennte Einstellung der Zuluft- und
Abluftmengen für Lüftungsstufe 1, 2 und
3 möglich. Fördervolumina mit 6 Potentio-
meter-Stellrädern durch eine Elektrofach-
kraft auf der Steuerplatine einstellbar.
●Volumenstrombereich von 80...300 m³/h
oder 100...400 m³/h, je nach Gerätevari-
ante. Auch bei Systemdruckänderungen
wird der vorgewählte Luftvolumenstrom
beibehalten, wie z. B. bei Filterver-
schmutzungen.
●Der höchstzulässige Widerstand im
Kanalsystem bei maximaler Lüftungsleis-
tung beträgt 150 Pa. Bei zunehmendem
Widerstand im Kanalsystem verringert sich
die Lüftungsleistung.
●Sicherheitsabschalter für die Ventilatoren.
Wird die Frontklappe geöffnet, schalten
beide Ventilatoren automatisch aus.
●Einfacher Filterwechsel ohne Werkzeug.
In der Außen- und Abluft jeweils mit
Luftfilter der Filterklasse G4. In der
Außenluft zusätzlich mit Pollenfilter der
Filterklasse F7.
●Frostschutzüberwachung. Verhindert das
Einfrieren des Wärmetauschers bei tiefen
Außentemperaturen.
●Ein Frostschutz-Temperaturfühler überprüft
ständig die Temperatur amWärmetauscher.
Der Zuluftventilator schaltet aus, wenn die
Temperatur am Wärmetauscher unter den
eingestellten Frostschutz-Ausschaltwert
abfällt (siehe auch Kapitel 9.6.4). Der
Ventilator bleibt solange aus, bis die
Temperatur am Wärmetauscher den
eingestellten Frostschutz-Einschaltwert
erreicht hat (siehe auch Kapitel 9.6.4).
Erst dann schaltet der Zuluftventilator
wieder ein.
●Platten-Wärmetauscher: Zur Wärme-
übertragung wird die Zuluft und Abluft
in getrennten Kanälen durch den Wärme-
tauscher geleitet.
●Sommerkassette (Option): Die Sommer-
kassette wird in der wärmeren Jahreszeit
gegen den Wärmetauscher ausgetauscht.
Im Betrieb mit Sommerkassette wird die
Außenluft direkt über den Zuluftkanal in
die Räume geleitet.
Empfehlung: Sommerkassette nur in
Kombination mit vorgekühlter Außen-
luft (zum Beispiel durch Erdwärme-
tauscher) einsetzen.
●4 Rohranschlüsse DN 160.
●¾“-Kondensat-Abflussstutzen.
Zum Anschluss eines Abflussschlauches.
Der Kondensatabfluss in einen Siphon ist
vorgeschrieben, da sonst Fehlluft durch
die Abflussleitung in das Lüftungsgerät
angesaugt wird, siehe auch Kapitel 9.4.
Weiteres Zubehör, siehe auch Kapitel 11
●Thermostat TH 10 (Sicherheitseinrichtung).
Bei Unterschreitung der Frostschutztempe-
ratur schaltet das Lüftungsgerät aus.
●Elektrisches Vorheizregister, zum Beispiel
Elektro-Lufterhitzer ERH 16-2, siehe
Kapitel 9.6.5, Anschlussvariante 6.
i

7
ACHTUNG
Wird das Lüftungsgerät mit
einem hydraulischen Nachheiz-
register (ZU) in einem Passiv-
haus installiert, ist ein Thermo-
stat (TH 10) zum Schutz vor
zu kalter Zuluft zu installieren.
Weiterhin ist eine geeignete
Außenluftvorwärmung zur
Sicherstellung des Dauerbe-
triebs zwingend erforderlich.
●Mit einem optionalen Rauchschalter
(Sicherheitseinrichtung) lässt sich Rauch
frühzeitig erkennen und das Ausbreiten
innerhalb von Wohneinheiten durch das
Lüftungssystem verhindern.
●Sole-Erdwärmetauscher
●Frostschutzeinrichtung: In das Lüftungs-
gerät einströmende Luft muss zur Sicher-
stellung des Dauerbetriebs vorgewärmt
sein. Eine Vorwärmung kann elektrisch,
wasserseitig oder über einen Erdwärme-
tauscher erfolgen, siehe empfohlenes
Zubehör in Kapitel 11.
Durch Erdwärmetauscher kann ein
energetisch optimaler Frostschutz für
das Lüftungsgerät sichergestellt
werden und ein Beitrag zur Wärme-
bereitstellung bei kalten Außentem-
peraturen erreicht werden.
Der Erdwärmetauscher sorgt im
Sommer für eine gewisse Abkühlung
und Entfeuchtung der Außenluft.
Erdwärmetauscher müssen im
Hinblick auf Energieeffizienz und
Lufthygiene sorgfältig geplant werden.
Hierbei muss auf gute Reinigbarkeit
und ein geeignetes Filterkonzept
geachtet werden –unbedingt auch
eine Revisionsöffnung vorsehen.
●Das Lüftungsgerät lässt sich auch zusam-
men mit KNX/EIB-Bus-Komponenten
betreiben, zum Beispiel mit Fan Coil
Aktoren oder Bedienpanels des jeweiligen
KNX-Anbieters. Problemlos können weitere
KNX/EIB-Module in den Systembus
eingebunden werden, wie zum Beispiel
CO2-Sensoren, Zeitschaltuhren und
Bewegungsmelder.
3.2.2 Maximale Anzahl an Steuerungen
und Sensoren
ACHTUNG
Gerätebeschädigung.
RFS nie mit CO2-/VOC-Sensor
gemeinsam betreiben.
Anschluss eines CO2-/VOC-/RFS-
Sensors nur mit 1x Raumluftsteue-
rung RB-D1-ZF4/RB-ZF4 zulässig.
Raumluftsteuerung RB-ZF4 kombinierbar:
●mit bis zu 4 weiteren RB-ZF4 oder
1x CO2-Sensor oder 1x VOC-Sensor oder
mehreren Feuchtesteuerungen RFS.
Raumluftsteuerung RB-D1-ZF4 kombinierbar
●mit1x CO2-Sensor oder 1x VOC-Sensor
oder 1x Feuchtesteuerung RFS.
RB-D1-ZF4 nicht mit RB-ZF4
kombinierbar.

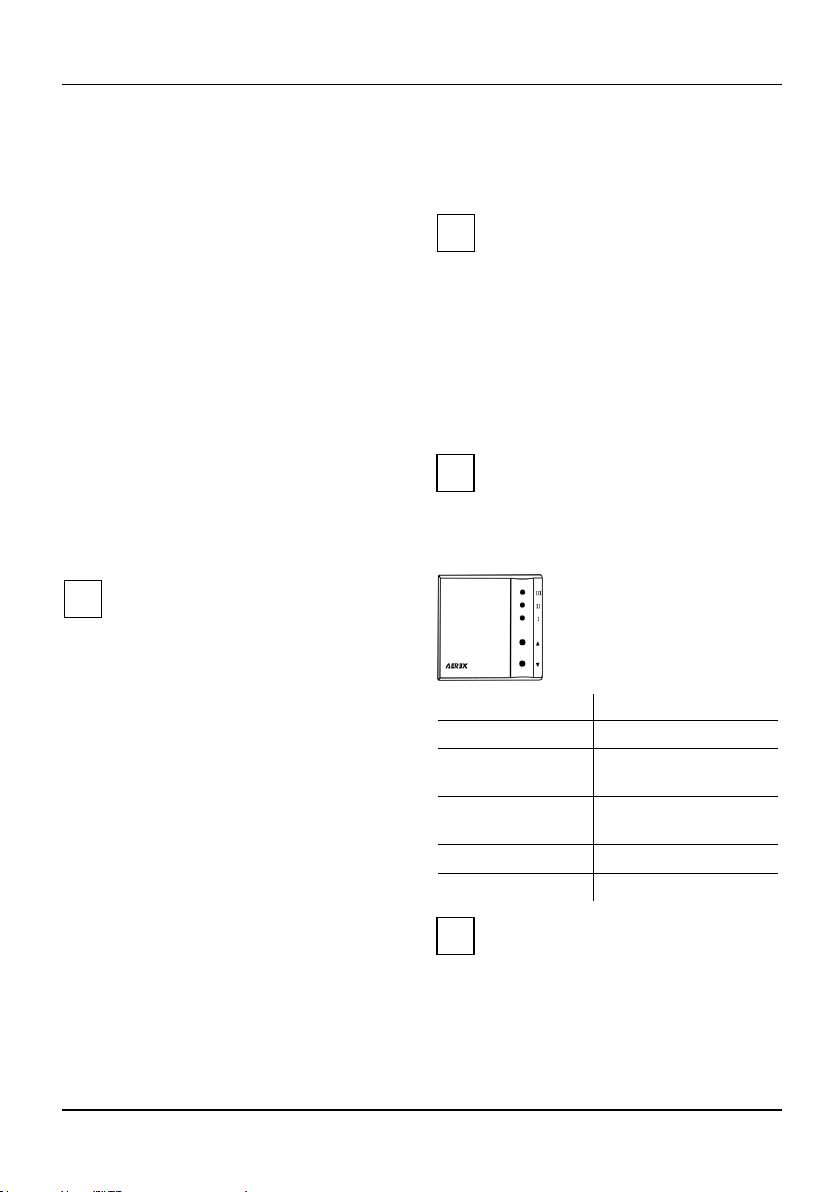

3.2.3 Raumluftsteuerung RB-ZF4
Mit Stufenschalter und Filterüberwachung
Betriebsarten
Funktion
Standby-Modus
Lüftung Aus
Lüftungsstufe 1 /
Intervallbetrieb
Lüftung zum
Feuchteschutz
Lüftungsstufe 1 /
Dauerbetrieb
Reduzierte Lüftung
Lüftungsstufe 2
Nennlüftung
Lüftungsstufe 3
Intensivlüftung
An der Raumluftsteuerung RB-ZF4
lässt sich die Aus-Funktion deakti-
vieren. Diese Einstellung ist zum
Beispiel in öffentlichen Gebäuden
sinnvoll, um zu verhindern, dass
unberechtigte Personen das
Lüftungsgerät ausschalten. Lassen
Sie die Deaktivierung nur durch ihren
Fachinstallateur vornehmen.
i
i
i
i

8

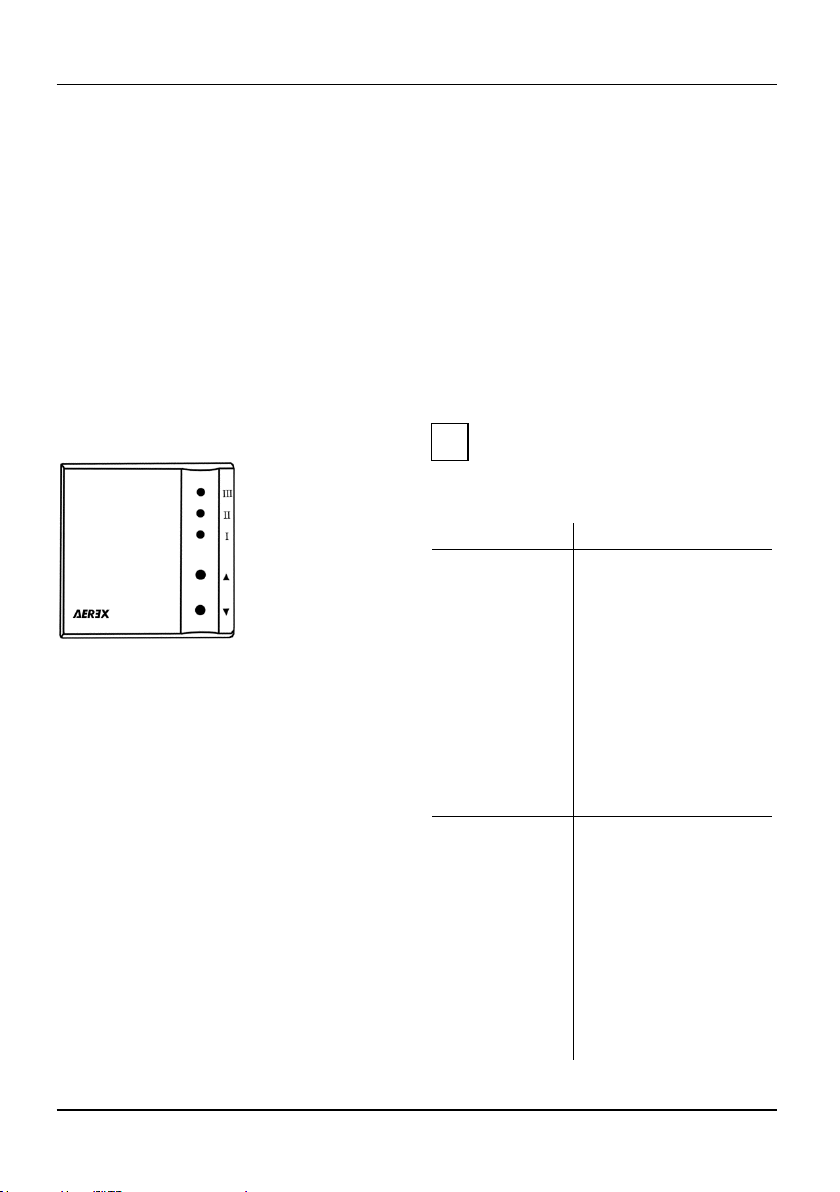

3.2.4 Digitale Raumluftsteuerung
RB-D1-ZF4
Optionale Raumluftsteuerung für RB 300/
RB 400-Geräte. Für detaillierte Informationen
zu Funktionen und Einstellungen RB-D1-
ZF4-Montage- und Betriebsanleitung.
Mit der digitalen Raumluftsteuerung RB-D1-
ZF4 aktivierbar ist auch die Plusfunktion.
Diese erbringt im Sommerbetrieb eine
Einsparung der elektrischen Leistungs-
aufnahme von ca. 50 %.
Timer-RESET Filterwechselintervall
An der Raumluftsteuerung wird alle
3 Monate Filterwechsel angezeigt.
Wir empfehlen spätestens alle
6 Monate die Filter zu wechseln.
Der Filterwechsel ist einfach und
ohne Werkzeug durchführbar.
Wechseln Sie die Luftfilter gemäß
Kapitel 6.2.
Drücken Sie zum Quittieren der Filter-
wechselanzeige die Taste OK für ca.
3 Sekunden.
3.2.5 CO2-Sensor (Option)
Sensor zur Erfassung von Kohlendioxid „CO2“.
Der CO2-Gehalt der Luft gilt als Indikator für
die Raumluftqualität. Je größer der CO2-
Gehalt, desto schlechter die Raumluft.
Das Lüftungsgerät reagiert nur dann auf den
CO2-Sensor, wenn an der Raumluftsteuerung
RB-ZF4 oder RB-D1-ZF4 die Lüftungsstufe 2
(Nennlüftung) ausgewählt ist.
Je nach Luftqualität schaltet das Lüftungs-
gerät zwischen den Lüftungsstufen um.
●Verbessert sich die Luftqualität, schaltet
das Lüftungsgerät auf Lüftungsstufe 1.
●Verschlechtert sich die Luftqualität, schaltet
das Lüftungsgerät auf Lüftungsstufe 3 hoch.
●Für Schaltpunkte des CO2-Sensors siehe
Kapitel 9.6.5, Anschlussvariante 4.
3.2.6 Feuchtesteuerungen RFS (Option)
Zur Steuerung der Ventilatoren in Abhängig-
keit der relativen Luftfeuchtigkeit. Das
Lüftungsgerät schaltet in Lüftungsstufe 3 um,
wenn 75% relative Luftfeuchte überschritten
wird. Sinkt die Luftfeuchte im Raum, schaltet
das Lüftungsgerät in die zuvor gewählte
Lüftungsstufe zurück.
Wenn Sie Lüftungsstufe 3 von Hand
in Stufe 2 oder 1 zurückschalten, ist
die Automatikfunktion der Feuchte-
steuerung vorübergehend deaktiviert.
Diese ist dann wieder aktiv
geschaltet, wenn der eingestellte
Sollwert der Feuchtesteuerung einmal
unterschritten wird.
i
i

9
3.2.7 Externe Betriebsanzeige (bauseitig)
Mit einer zusätzlichen externen Betriebs-
anzeige lässt sich der Betrieb des Lüftungs-
gerätes anzeigen, zum Beispiel in einem
Hausmeisterraum. Die externe Betriebs-
anzeige ist bauseitig bereitzustellen.
3.2.8 Differenzdrucksteuerung (bauseitig)
Ein Differenzdruckwächter (Differenzdruck-
steuerung) ist bei gleichzeitigem Betrieb des
Lüftungsgerätes und einer raumluftabhängi-
gen Feuerstätte vorgeschrieben.
Die Differenzdrucksteuerung (zum Beispiel
Wodtke DS 01) dient als Sicherheitsein-
richtung zur Überwachung der Druckverhält-
nisse zwischen Abgasrohr und Aufstellraum.
Im Bedarfsfall werden die Ventilatoren im
Lüftungsgerät abgeschaltet.
Beachten Sie die Bestimmungen für den
Betrieb mit Feuerstätten in Kapitel 4.4.
3.2.9 Rauchschalter (bauseitig)
Ein Rauchschalter ist eine Sicherheitseinrich-
tung um Rauch frühzeitig zu erkennen und
das Ausbreiten innerhalb von Wohneinheiten
durch das Lüftungssystem zu verhindern.
Der Rauchschalter schaltet im Bedarfsfall die
Ventiltoren im Lüftungsgerät ab.
Beachten Sie auch die Brandschutz-
anforderungen in Kapitel 4.4.2.
4. Sicherheitshinweise
4.1 Allgemein
●Lesen Sie diese Montage- und
Betriebsanleitung vor der Mon-
tage und Inbetriebnahme des
Gerätes aufmerksam durch.
●Folgen Sie den Anweisungen.
Übergeben Sie diese Anlei-
tung nach der Endmontage
zur sorgfältigen Aufbewahrung
an den Eigentümer.
●Lassen Sie sich nach der Instal-
lation durch Ihren Installateur
an Lüftungsgerät und Raumluft-
steuerung einweisen.
●Dieses Gerät kann von
Kindern ab 8 Jahren und
darüber sowie von Personen
mit verringerten physischen,
sensorischen oder mentalen
Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt
werden, wenn sie beaufsich-
tigt oder bezüglich des
sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen.
●Betreiben Sie das Lüftungs-
gerät niemals ohne Filter.

10
●Überprüfen Sie die Filter
regelmäßig auf Verschmut-
zung und Beschädigung,
siehe Kapitel 6, Reinigung
und Wartung.
●Wechseln Sie die Filter, wenn
die Filterwechselanzeige an
der Raumluftsteuerung
aufleuchtet. Verwenden Sie
nur Originalfilter.
●Wechseln Sie die Filter aus
hygienischen Gründen auch
vor erneuter Inbetriebnahme
nach Stillstandszeiten, z. B.
vor der Heizperiode im Herbst.
●Ein Sicherheitsabschalter
schaltet die Ventilatoren auto-
matisch ab, wenn Sie die Front-
klappe öffnen. Ein Überbrücken
des Sicherheitsabschalters
ist nicht zulässig.
●Setzen Sie das Lüftungsgerät
sofort außer Betrieb, wenn Sie
Schäden oder Fehler fest-
stellen, die Personen oder
Sachen gefährden können.
Verhindern Sie bis zur völligen
Instandsetzung eine weitere
Benutzung.
●Die Montage ist nur durch
autorisierte Fachkräfte
zulässig.
●Elektrischer Anschluss und
Reparaturen sind nur durch
Elektrofachkräfte zulässig.
●Betreiben Sie das Lüftungs-
gerät nur mit auf dem
Typenschild angegebener
Spannung und Frequenz.
●Trennen Sie das Lüftungs-
gerät vor Reinigungs- und
Wartungsarbeiten vom Netz
(schalten Sie die Sicherung im
Sicherungskasten aus).
Bringen Sie ein Warnschild
gegen versehentliches
Wiedereinschalten am
Sicherungskasten an.
●Nie ohne Rohranschlüsse.
Betreiben Sie das Lüftungs-
gerät nur mit sämtlichen
angebauten Rohranschlüssen.
Schalldämpfer reduzieren die
Lärmemissionen erheblich.
●Veränderungen und Umbau-
ten am Lüftungsgerät und an
der Steuerung sind nicht
zulässig und entbinden den
Hersteller von jeglicher
Gewährleistung und Haftung.
4.2 Bestimmungsgemäße
Verwendung
●Das RB 300 und RB 400 ist
ein Lüftungsgerät mit Wärme-
rückgewinnungssystem.
●Es dient der kontrollierten
Lüftung von Wohnungen,
Büros oder vergleichbaren
Räumen.

11
●Das Lüftungsgerät ist aus-
schließlich für den Hausge-
brauch und ähnliche Zwecke
vorgesehen.
●Die Verwendung ist nur als
Standgerät oder mit optionaler
Wandhalterung an die Wand
zulässig.
●Das RB 300 und RB 400
darf nur gemäß den vom
Planungsbüro durchgeführten
Berechnungen/Auslegungen
betrieben werden.
4.3 Vorhersehbare
Fehlanwendungen
AEREX haftet nicht für Schäden
durch bestimmungswidrigen
Gebrauch. Gerät auf keinen
Fall einsetzen:
●in der Nähe von brennbaren
Materialien, Flüssigkeiten oder
Gasen.
●für die Förderung von Chemi-
kalien, aggressiven Gasen
oder Dämpfen.
●in explosionsfähiger
Atmosphäre.
●in Schwimmbädern.
●zum Austrocknen von
Neubauten.
●in Kombination mit Labor-
absaugungen.
●in Kombination mit Dunst-
abzugshauben, die direkt am
Abluftkanal der kontrollierten
Wohnungslüftung angeschlos-
sen sind.
Nicht zulässig ist die Ein-
bindung von Komponenten
im Abluftstrang, die die
Temperatur, Feuchte oder
Luftmenge beeinflussen.
Zum Beispiel ist ein am
Abluftstrang angeschlos-
sener Trockenschrank
verboten, da dadurch
Metallteile im Innenbereich
des KWL-Gerätes
korrodieren können.
Aus energetischer Sicht
empfehlen wir Dunstab-
zugshauben in Umluft-
betrieb.
4.4 Bestimmungen für den
Betrieb mit Feuerstätten
Beachten Sie die aktuellen
Regeln des Bundesverbandes
des Schornsteinfegerhand-
werks-Zentralverbandes
(Beurteilungskriterien für den
gemeinsamen Betrieb von
Feuerstätte –Wohnungslüftung
–Dunstabzugshaube) sowie
sonstige einschlägige
Vorschriften und Richtlinien.
i
i

12
4.4.1 Lüftungstechnische An-
forderungen an Feuerstätten
Zentralen Lüftungsgeräte
„RB 300/RB 400“ dürfen in
Räumen, Wohnungen oder
Nutzungseinheiten vergleich-
barer Größe, in denen raumluft-
abhängige Feuerstätten
aufgestellt sind, nur installiert
werden, wenn
1.ein gleichzeitiger Betrieb von
raumluftabhängigen Feuer-
stätten für flüssige oder
gasförmige Brennstoffe und
der luftabsaugenden Anlage
durch Sicherheitseinrich-
tungen verhindert wird oder
2.die Abgasabführung der
raumluftabhängigen Feuer-
stätte durch besondere
Sicherheitseinrichtungen
überwacht wird. Bei raum-
luftabhängigen Feuerstätten
für flüssige oder gasförmige
Brennstoffe muss im Aus-
lösefall der Sicherheits-
einrichtung die Feuerstätte
oder die Lüftungsanlage
abgeschaltet werden. Bei
raumluftabhängigen Feuer-
stätten für feste Brennstoffe
muss im Auslösefall der
Sicherheitseinrichtung die
Lüftungsanlage abgeschaltet
werden.
Zentrale Lüftungsgeräte
„RB 300/RB 400“ zur
kontrollierten Be- und
Entlüftung einer Wohnung
oder vergleichbaren
Nutzungseinheit dürfen nicht
installiert werden, wenn in der
Nutzungseinheit raumluftab-
hängige Feuerstätten an
mehrfach belegte Abgasan-
lagen angeschlossen sind.
Für den bestimmungsgemäßen
Betrieb der mit den zentralen
Lüftungsgeräten „RB 300/
RB 400“ errichteten
Lüftungsanlagen müssen
eventuell vorhandene
Verbrennungsluftleitungen
sowie Abgasanlagen von raum-
luftabhängigen Feuerstätten
absperrbar sein.
Bei Abgasanlagen von Feuer-
stätten für feste Brennstoffe darf
die Absperrvorrichtung nur von
Hand bedient werden können.
Die Stellung der Absperrvor-
richtung muss an der Einstel-
lung des Bedienungsgriffes
erkennbar sein. Dies gilt als
erfüllt, wenn eine Absperr-
vorrichtung gegen Ruß
(Rußabsperrer) verwendet wird.

13
Betreiben Sie das Lüftungs-
system bei gleichzeitigem
Betrieb mit einer raumluft-
abhängigen Feuerstätte nur
in Kombination mit einer
Differenzdrucksteuerung,
siehe Kapitel 3.2.8 und
9.6.5.
Im Falle eines Ventilator-
ausfalls sind die Hinweise
in Kap. 7.2.2 zu beachten.
4.4.2 Brandschutz-
anforderungen
Hinsichtlich der brandschutz-
technischen Installationsvor-
schriften für die Errichtung der
Lüftungsanlage sind die
landesrechtlichen Regelungen,
insbesondere die bauaufsicht-
liche Richtlinie über die
brandschutztechnischen
Anforderungen an Lüftungs-
anlagen in der jeweils geltenden
Fassung zu beachten.
Verwenden Sie einen
Rauchschalter um Rauch
frühzeitig zu erkennen und
das Ausbreiten durch das
Lüftungssystem innerhalb
der Wohneinheit zu
verhindern, siehe Kapitel
9.6.5, Anschlussvariante 7.
4.5 Bestimmungen zur
Erfüllung der Passivhaus-
kriterien
4.5.1 Frostschutzeinrichtung
für den Wärmeüberträger:
Zur Gewährleistung einer
Dauerlüftung muss die Außen-
luft bei Außenlufttemperaturen
< 0 °C vorgewärmt werden.
Wir empfehlen für den Einbau in
der Außenluftansaugung
folgende Komponenten:
Erdwärmetauscher-System EW
oder elektrisches Vorheizregister
(ERH 16-2), siehe Kap. 9.6.5,
Anschlussvariante 7. Am
Drehknopf kann die Schalt-
temperatur eingestellt werden,
siehe beigelegte Anleitung.
4.5.2 Abschalten eines
hydraulischen Heizregisters
Beim Einbau eines hydrau-
lischen Heizregisters im
Zuluftkanal muss das Heiz-
register vor Frostschäden
geschützt werden. Dies kann
durch das Abschalten des
Gerätes gewährleistet werden.
Als Sicherheitseinrichtung
empfehlen wir den Einbau des
Thermostat TH 10, siehe
Schaltbild. Am Thermostat
muss die Abschalttemperatur
auf 5 °C eingestellt werden.
i
i
i

14
5. Bedienung
5.1 Raumluftsteuerungen
Die Lüftungsanlage lässt sich mit einer
Raumluftsteuerung bedienen. Geeignete
Montageorte für die Raumluftsteuerung sind
zum Beispiel zentrale Positionen im
Wohnraum oder Flur. Das Lüftungsgerät ist
kombinierbar mit:
●Raumluftsteuerung RB-ZF4 (Standard)
●Digitale Raumluftsteuerung RB-D1-ZF4
(Option)
5.2 Bedienung mit Raumluftsteuerung
RB-ZF4
5.2.1 Lüftungsgerät einschalten
Drücken Sie Taste ▲.
LED 1 blinkt regelmäßig, in kurzen Abstän-
den auf. Die Ventilatoren im Lüftungsgerät
starten. Das Lüftungsgerät schaltet aus dem
Standby-Modus in den Intervallbetrieb
(Feuchteschutz mit fest hinterlegten
Taktzeiten, ca. 17 Minuten ein, ca.
13 Minuten aus).
5.2.2 Lüftungsstufe einstellen
Höhere Lüftungsstufe: Drücken Sie Taste
▲ so oft, bis die LED der gewünschten
Lüftungsstufe leuchtet.
Das Lüftungsgerät schaltet jeweils eine Stufe
höher: Lüftungsstufe 1/Intervallbetrieb ->
Lüftungsstufe 1/Dauerbetrieb (reduzierte
Lüftung) -> Lüftungsstufe 2 (Nennlüftung) ->
Lüftungsstufe 3 (Intensivlüftung).
Niedrigere Lüftungsstufe: Drücken Sie
Taste ▼ so oft, bis die LED der
gewünschten Lüftungsstufe leuchtet.
Das Lüftungsgerät schaltet jeweils eine Stufe
zurück: Lüftungsstufe 3 -> Lüftungsstufe 2
-> Lüftungsstufe 1/Dauerbetrieb -> Lüftungs-
stufe 1/Intervallbetrieb.
5.2.3 Lüftungsgerät ausschalten
Drücken Sie Taste ▼ so oft, bis alle
3 LEDs ausgeschaltet sind und auch nicht
mehr blinken.
●Die Ventilatoren schalten aus. Das
Lüftungsgerät befindet sich im Standby-
Modus.
Bei deaktivierter Ausschaltfunktion
lässt sich das Lüftungsgerät nicht
ausschalten, siehe Kapitel 5.2.4.
5.2.4 Lüftungsstufen
Lüftungsstufe
Funktion
Aus
Lüftungsgerät Aus –
das Lüftungsgerät
befindet sich im
Standby-Modus.
Die Aus-Funktion ist
durch einen Fachinstal-
lateur deaktivierbar
(Jumper 9 gebrückt,
siehe Kapitel 9.6.3).
Das Lüftungsgerät
lässt sich dann nicht
mehr an der Raumluft-
steuerung ausschalten.
Lüftungsstufe 1 /
Intervallbetrieb
Lüftung zum Feuchte-
schutz: LED 1 blinkt
regelmäßig, in kurzen
Abständen auf. Im In-
tervallbetrieb läuft das
Lüftungsgerät mit fest
hinterlegten Taktzeiten.
Jeweils ca. 17 Minuten
in Lüftungsstufe 1,
danach schaltet das
Lüftungssystem ca.
13 Minuten aus usw.
LED 3
LED 2
LED 1
Plus-Taste
Minus-Taste
i

15
Lüftungsstufe
Funktion
Lüftungsstufe 1 /
Dauerbetrieb
Reduzierte Lüftung:
LED 1 leuchtet, das
Lüftungsgerät läuft in
Lüftungsstufe 1.
Lüftungsstufe 2
Nennlüftung:
LED 2 leuchtet, das
Lüftungsgerät läuft in
Lüftungsstufe 2.
Lüftungsstufe 3
Intensivlüftung:
LED 3 leuchtet, das
Lüftungsgerät läuft ca.
1 Stunde in Lüftungs-
stufe 3. Danach schal-
tet das Lüftungsgerät
auf Lüftungsstufe 2
zurück. Das Zurück-
schalten ist durch
einen Fachinstallateur
deaktivierbar (auf der
Steuerplatine muss
dann Jumper 7
gebrückt sein, siehe
Kapitel 9.6.3).
Die Volumenströme sind separat für
jede Lüftungsstufe einstellbar, sowohl
für die Abluft als auch für die Zuluft.
Einstellungen übernimmt ihr Fach-
installateur.
5.2.5 Bedeutung der LEDs
LED
Bedeutung
Alle LEDs aus
Störung:
●Lüftungsgerät im
Standby-Modus.
● Spannungsversorgung
Gerät unterbrochen.
LED 1, 2 oder 3
leuchtet ständig
Anzeige
Reduzierte Lüftung,
Nennlüftung oder
Intensivlüftung.
LED 1 blinkt
regelmäßig,
in kurzen
Abständen
Intervallbetrieb /
Lüftung zum Feuchte-
schutz.
LED
Bedeutung
LED der
angewählten
Lüftungsstufe
blinkt regel-
mäßig, in
längeren
Abständen
Filterwechsel durch-
führen. 3-monatiges
Filterwechselintervall
ist abgelaufen.
Wechseln Sie die
Luftfilter gemäß
Kapitel 6.2.
Drücken Sie dann
Taste ▲ und ▼
ca. 2 Sekunden
gemeinsam.
Alle 3 LEDs blinken
kurzzeitig schnell auf.
Der Zähler für das
Filterwechselintervall
wird auf Null zurück-
gesetzt.
Alle 3 LEDs
blinken
regelmäßig,
in längeren
Abständen
Störung:
●Frostschutztempe-
ratur der Zuluft unter-
schritten (nur bei ange-
schlossenem TH 10).
●Ventilatorausfall.
●Temperaturfühler
defekt.
Störmeldung
rücksetzen:
Plustaste ▲ ca. 5 Se-
kunden drücken.
Die blinkende LED
schaltet aus.
Ziehen Sie eine
Elektrofachkraft
hinzu, falls die LED
weiterblinkt oder die
Störung weiterhin
auftritt.
Bei Filterwechsel vor Ablauf des
Filterwechselintervalls:
Drücken Sie Taste ▲ und ▼
ca. 10 Sekunden gemeinsam.
Für Störungen und deren
Beseitigung siehe Kapitel 7.3.
i
i
i

16
5.3 Bedienung mit Raumluftsteuerung
RB-D1-ZF4
Die RB-D1-ZF4 ist eine optionale Raumluft-
steuerung für RB 300/RB 400-Geräte. Für
detaillierte Informationen zu Funktionen und
Einstellungen RB-D1-ZF4-Montage- und
Betriebsanleitung.
6. Reinigung, Wartung
6.1 Sicherheitshinweise
●Wenn Sie die Frontklappe öffnen, schalten
die Ventilatoren automatisch aus.
●Trennen Sie das Lüftungsgerät vom Netz,
bevor Sie die Frontabdeckung entfernen.
Bringen Sie ein Warnschild gegen
versehentliches Wiedereinschalten am
Sicherungskasten an.
●Betreiben Sie das Lüftungsgerät nie ohne
Filter.
6.2 Luftfilterwechsel
Wechseln Sie die Luftfilter, wenn die
Filterwechselanzeige aufleuchtet.
Verwenden Sie nur Original-Ersatz-
filter, siehe Kapitel 11, Zubehör.
Lösen Sie die 2 Schnellspannverschlüsse
und öffnen Sie die Frontklappe.
Ziehen Sie die Metallrahmen mit Luftfilter
[1] und [2] aus dem Lüftungsgerät.
Nehmen Sie die Filtereinlagen aus den
Metallrahmen heraus. Entsorgen Sie diese
gemäß den örtlichen Bestimmungen.
Reinigen Sie die Metallrahmen mit einem
feuchten Tuch und lassen Sie diese
abtrocknen.
Legen Sie neue Filtereinlagen in die
Metallrahmen ein, so dass die Filter flach,
ohne Faltenbildung bis in die Ecken
aufliegen.
Ziehen Sie den Pollenfilter [3] aus dem
Lüftungsgerät heraus. Entsorgen Sie
diesen gemäß den örtlichen
Bestimmungen.
Schieben Sie alle Filter in das
Lüftungsgerät ein.
ACHTUNG
Schieben Sie den Pollenfilter
nur an den verstärkten Ecken
mit der Staubluftseite oben
(siehe Aufdruck auf dem
Filter) in das Lüftungsgerät.
Um Beschädigungen am Filter
zu vermeiden, diesen auf
keinen Fall in der Mitte
eindrücken.
Klappen Sie die Frontklappe hoch.
Befestigen Sie diese mit beiden Schnell-
spannverschlüssen.
Setzen Sie an der Raumluftsteuerung den
Zähler für das Filterwechselintervall auf
Null zurück, siehe Kapitel 5.2.5 oder 5.3.
i

17
6.3 Lüftungsgerät reinigen
Abhängig vom Verschmutzungs-
grad empfehlen wir eine:
jährliche Reinigung des Wärme-
tauschers
jährliche Innenreinigung
halbjährliche Reinigung des
Kondensatabflusses und Siphons
6.3.1 Wärmetauscher und Lüftungsgerät
reinigen
Schalten Sie die Sicherung im Sicherungs-
kasten aus. Bringen Sie ein Warnschild
gegen versehentliches Wiedereinschalten
am Sicherungskasten an.
Lösen Sie die 2 Schnellspannverschlüsse
und öffnen Sie die Frontklappe.
Entfernen Sie die Frontabdeckung
(6 Schrauben).
Ziehen Sie den Wärmetauscher vorsichtig
aus dem Lüftungsgerät heraus. Ziehen Sie
dabei mit einer Hand am Zugband [1],
stützen Sie sich mit der anderen Hand am
Lüftungsgerät ab.
ACHTUNG
Dichtstreifen beim Heraus-
ziehen/Einschieben des
Wärmetauschers nicht
beschädigen!
Lüftungsgerät nicht
verschieben, insbesonders
bei Wandaufhängung!
Achten Sie darauf, dass der
Wärmetauscher beim Heraus-
ziehen/Einschieben nicht
verkantet!
Reinigen Sie den Wärmetauscher vorsich-
tig mit lauwarmem Wasser. Lassen Sie
diesen vollständig abtrocknen.
Wischen Sie mit einem Reinigungstuch die
Innenwände des Lüftungsgerätes ab.
Schieben Sie den vollständig
abgetrockneten Wärmetauscher vorsichtig
bis zum Anschlag in das Gehäuse, siehe
Positionsaufkleber auf der Frontseite.
Befestigen Sie die Frontabdeckung
(6 Schrauben).
Klappen Sie die Frontklappe hoch. Befesti-
gen Sie diese mit beiden Schnellspann-
verschlüssen.
Schalten Sie die Netzsicherung, dann das
Lüftungsgerät an der Raumluftsteuerung
ein.
i

18
6.3.2 Kondensatabfluss und Siphon
reinigen
Schalten Sie die Sicherung im Sicherungs-
kasten aus. Bringen Sie ein Warnschild
gegen versehentliches Wiedereinschalten
am Sicherungskasten an.
Lösen Sie die 2 Schnellspannverschlüsse
und öffnen Sie die Frontklappe.
Entfernen Sie die Frontabdeckung
(6 Schrauben).

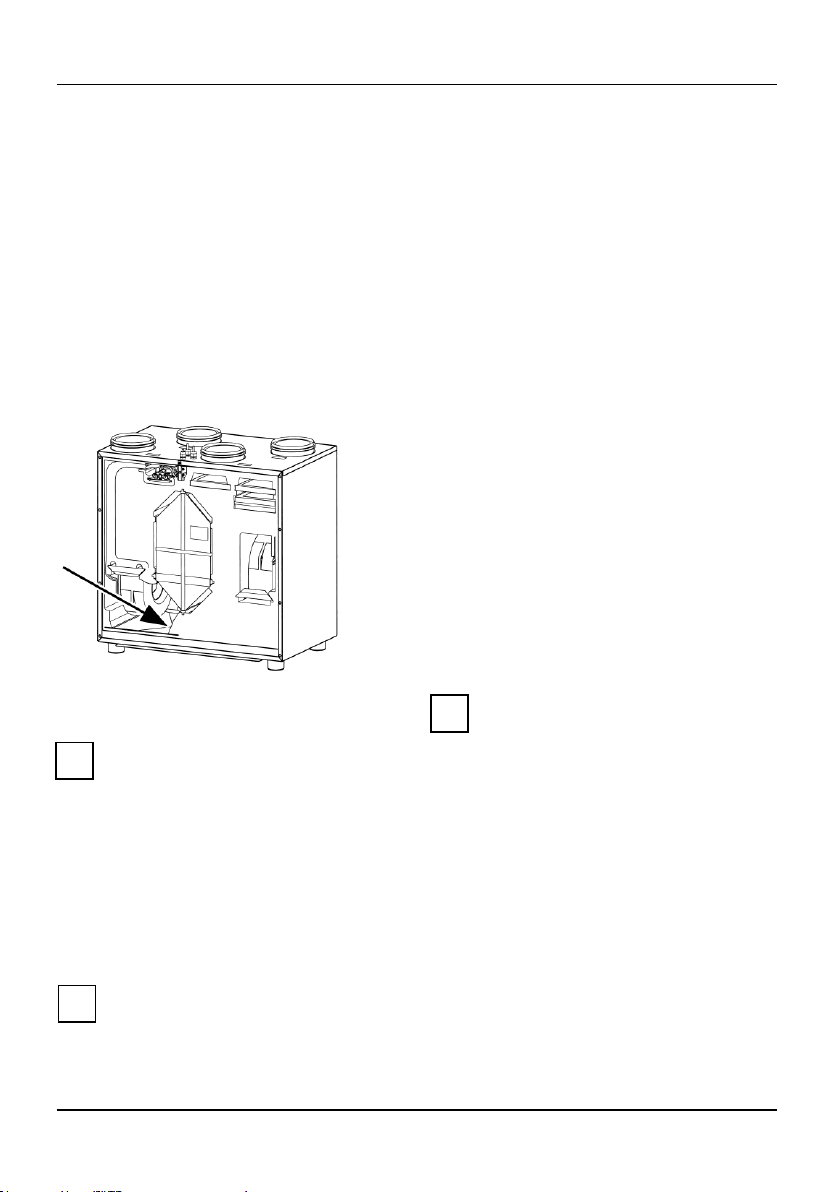

Entfernen Sie eventuell in der Kondensat-
wanne bzw. in der Abflussleitung be-
findliche Ablagerungen. Spülen Sie die
Leitung mit Wasser durch.
Füllen Sie den Siphon unbedingt mit
Wasser auf.
Das Lüftungsgerät saugt sonst
falsche Luft durch die Abfluss-
leitung an.
Befestigen Sie die Frontabdeckung
(6 Schrauben).
Klappen Sie die Frontklappe hoch.
Befestigen Sie diese mit beiden
Schnellspannverschlüssen.
Schalten Sie die Netzsicherung, dann das
Lüftungsgerät an der Raumluftsteuerung
ein. Füllen Sie auch nach längeren
Trockenperioden den Siphon mit
Wasser auf. Zum Beispiel im Herbst,
vor einer Inbetriebnahme des
Lüftungsgerätes.
7. Störungen, Meldungen
7.1 Filterwechselanzeige
●An Raumluftsteuerung RB-ZF4 blinkt die
LED der angewählten Lüftungsstufe
regelmäßig in längeren Abständen.
●An Raumluftsteuerung RB-D1-ZF4 wird
Filterwechsel angezeigt.
Wechseln Sie die Luftfilter gemäß Kapitel
6.2.
Setzen Sie an der Raumluftsteuerung den
Zähler für das Filterwechselintervall auf
Null zurück, siehe Kapitel 5.2.5 oder se-
parate RB-D1-ZF4-Steuerungsanleitung.
7.2 Störungsanzeigen
●Ziehen Sie bei einer Störung eine
Elektrofachkraft hinzu.
●Reparaturen sind nur durch Elektrofach-
kräfte zulässig.
Raumluftsteuerung RB-ZF4 zeigt eine
Störung an, wenn alle 3 LEDs blinken. Die
Ursache hierfür ist entweder ein „Ventilator-
ausfall“ oder eine „Temperaturfühler-
Störung“.
Für Informationen zur Filterwechsel-
anzeige an der digitalen Raumluft-
steuerung Montage- und
Betriebsanleitung RB-D1-ZF4.
7.2.1 Störungsmeldung löschen
mit Raumluftsteuerung RB-ZF4
Drücken Sie Taste ▲ ca. 5 Sekunden.
Bei nicht behobener Störung erscheint nach
ca. 1 Minute die Störmeldung erneut.
Diese kann max. 3-mal gelöscht werden. Für
weitere Löschzyklen Lüftungsgerät kurzzeitig
vom Netz trennen.
i
i
i
