AFLAMO AV-WM100UNI-NH User manual

UNIQUE THREE SIDED VIEWING ELECTRIC FIREPLACE-NO HEAT
Model# : AV-WM100UNI-NH AV-WM120UNI-NH AV-WM140UNI-NH
AV-WM160UNI-NH AV-WM180UNI-NH
OWNER’S MANUAL
UNIQUE NH 100/120/140/160/180
Wall Mounted / Built-in Electric Fireplace
AC 220V-240V 50Hz
WARNING
Read and understand this entire owner’s manual, including all safety
information, before plugging in or using this product. Failure to do so could
result in fire, electric shock, or serious personal injury.
CAUTION Keep this owner’s manual for future reference. If you sell or give this
product away, make sure this manual accompanies this product.
www.aflamo.com
1
Polski s. 15
Deutsche S. 29
Italiano p. 43
Español p. 57
Français p. 71
Český s. 85
Slovenský s. 99
Nederlands blz. 113

IMPORTANT SAFETY INFORMATION!
WARNING
When using electrical appliances basic precautions should always be followed to reduce the
risk of fire, electric shock and injury to persons, including the following:
Read all instructions before using this fireplace.
Always unplug fireplace when not in use.
Do not operate any fireplace with a damaged cord or plug or after the fireplace malfunctions,
has been dropped damaged in any manner, return fireplace to authorized service facility for
examination, electrical or mechanical adjustment, or repair.
Indoor use only, do not use outdoors.
This fireplace is not intended for use in bathrooms, laundry areas and similar indoor locations.
Never locate fireplace where it may fall into a bathtub or other water container.
Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar
coverings. Arrange cord away from traffic area and where it will not be tipped over.
To disconnect fireplace, turn controls to off, then remove plug from outlet.
Use this fireplace only as describes in this manual. Any other use not recommended by the
manufacturer may cause fire, electric shock, or injury to persons.
Replacement of the lamps should be done only while the fireplace is disconnected from the
supply circuit.
This appliance is not intended for use by persons (including children) with reduced physical,
sensory or capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their
safety.Children should be supervised to ensure that they do not play with the appliance.
Preparation
This product includes a GLASS panel! Always use extreme caution when handling
glass. Failure to do so could result in personal injury or property damage.
Remove all parts and hardware from the carton and place them on a clean, soft, dry surface. Parts
and assembly steps are grouped for wall-hanging or recessing use. Check the parts list to make sure
nothing is missing. Dispose of packaging materials properly. Please recycle whenever possible.
You will need the following tools (not included): Phillips screwdriver; stud finder; level; tape
measure; electric drill; 1/4” wood drill bit, hammer.
www.aflamo.com
2

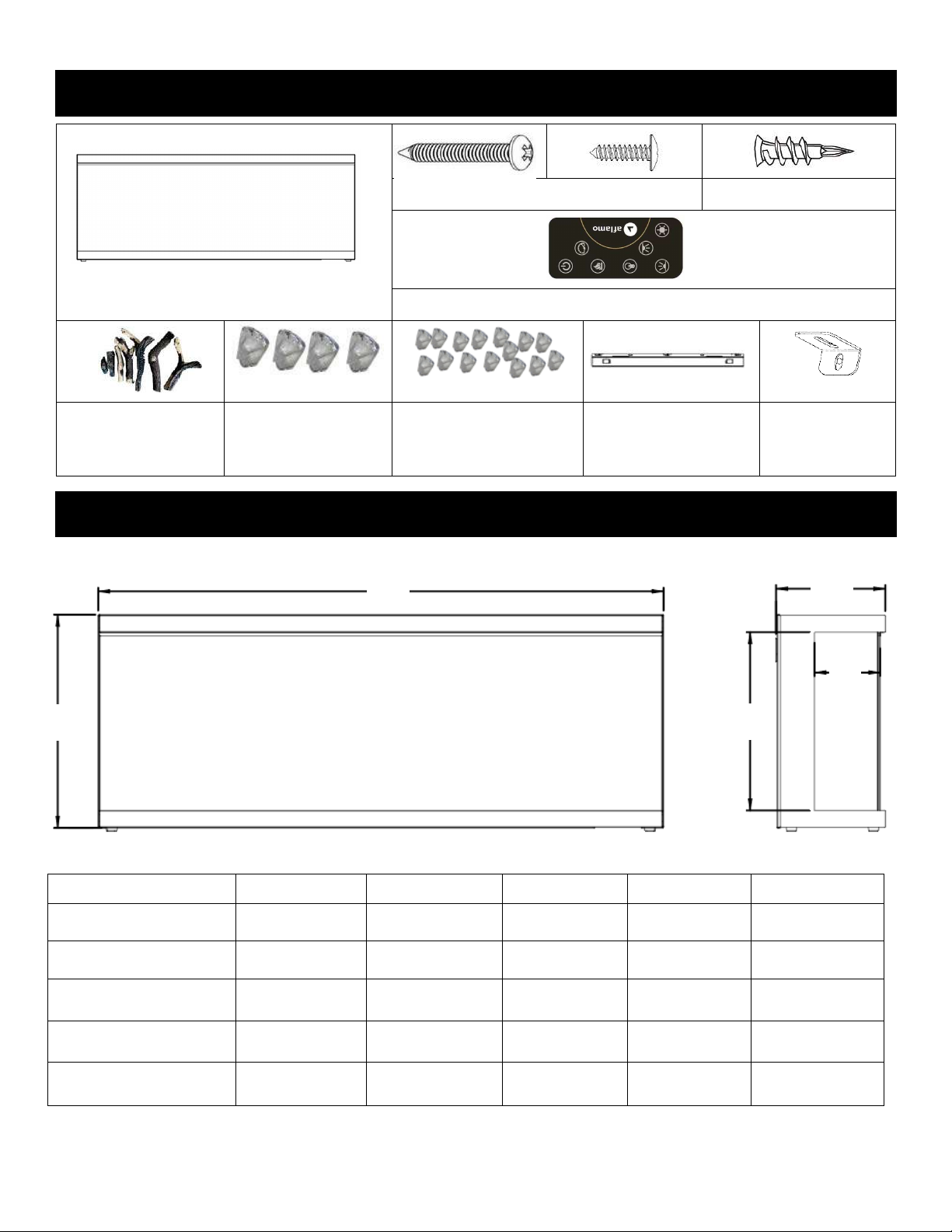

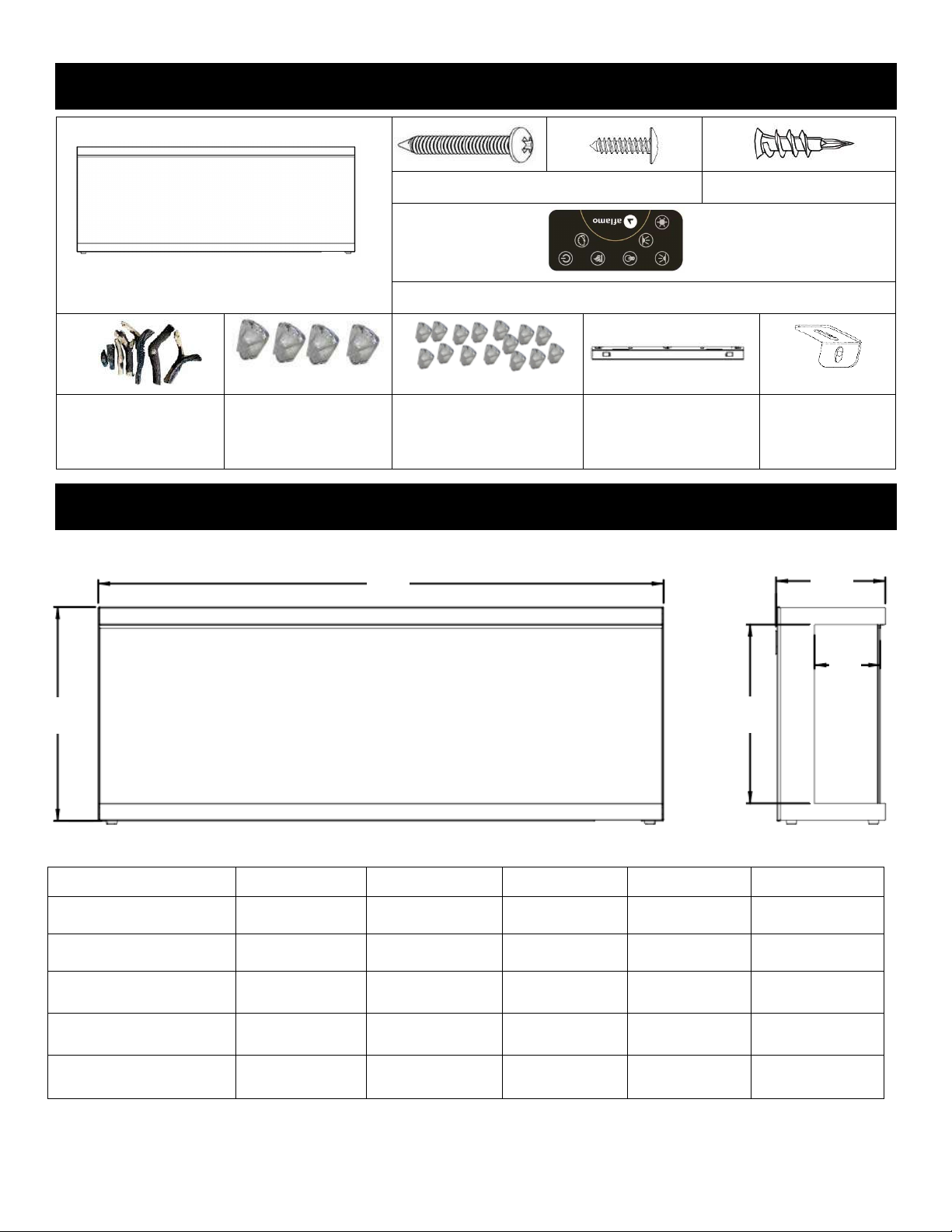

Parts and Hardware
A – Fireplace
B-Wood Screws
C- Drywall anchors
D-Remote Control
E - Log-sets
F-Decorative
Crystals - Large
G-Decorative
Crystals
(Clear&Smoky)
H-Wall Bracket
Fixed on back of firebox
I- “L” bracket
Specification and Dimension
Model Number
A
B
C
D
E
AV-WM100UNI-NH
1000mm
460mm
232mm
380mm
140mm
AV-WM120UNI-NH
1200mm
460mm
232mm
380mm
140mm
AV-WM140UNI-NH
1400mm
460mm
232mm
380mm
140mm
AV-WM160UNI-NH
1600mm
460mm
232mm
380mm
140mm
AV-WM180UNI-NH
1800mm
460mm
232mm
380mm
140mm
A
B
C
D
E
www.aflamo.com
3

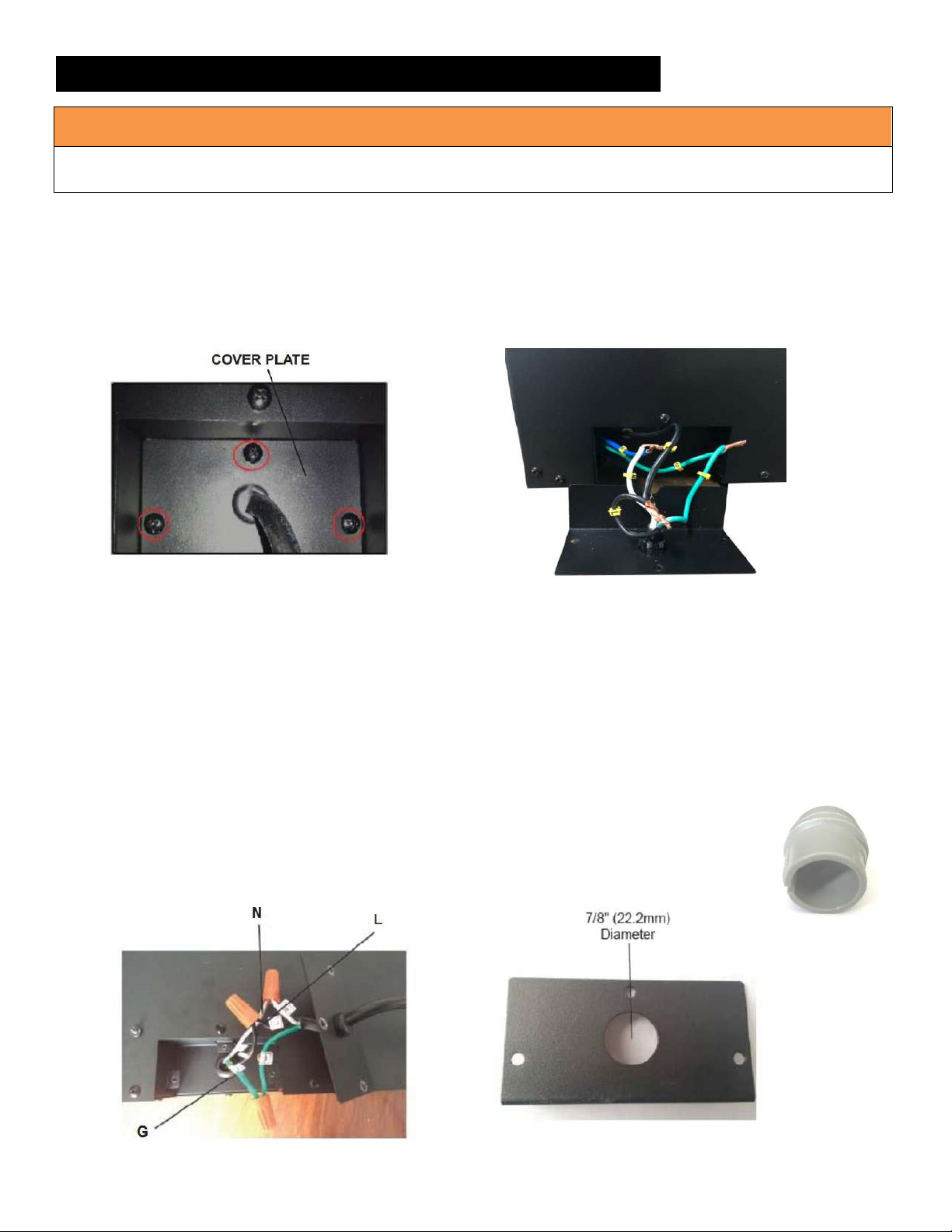

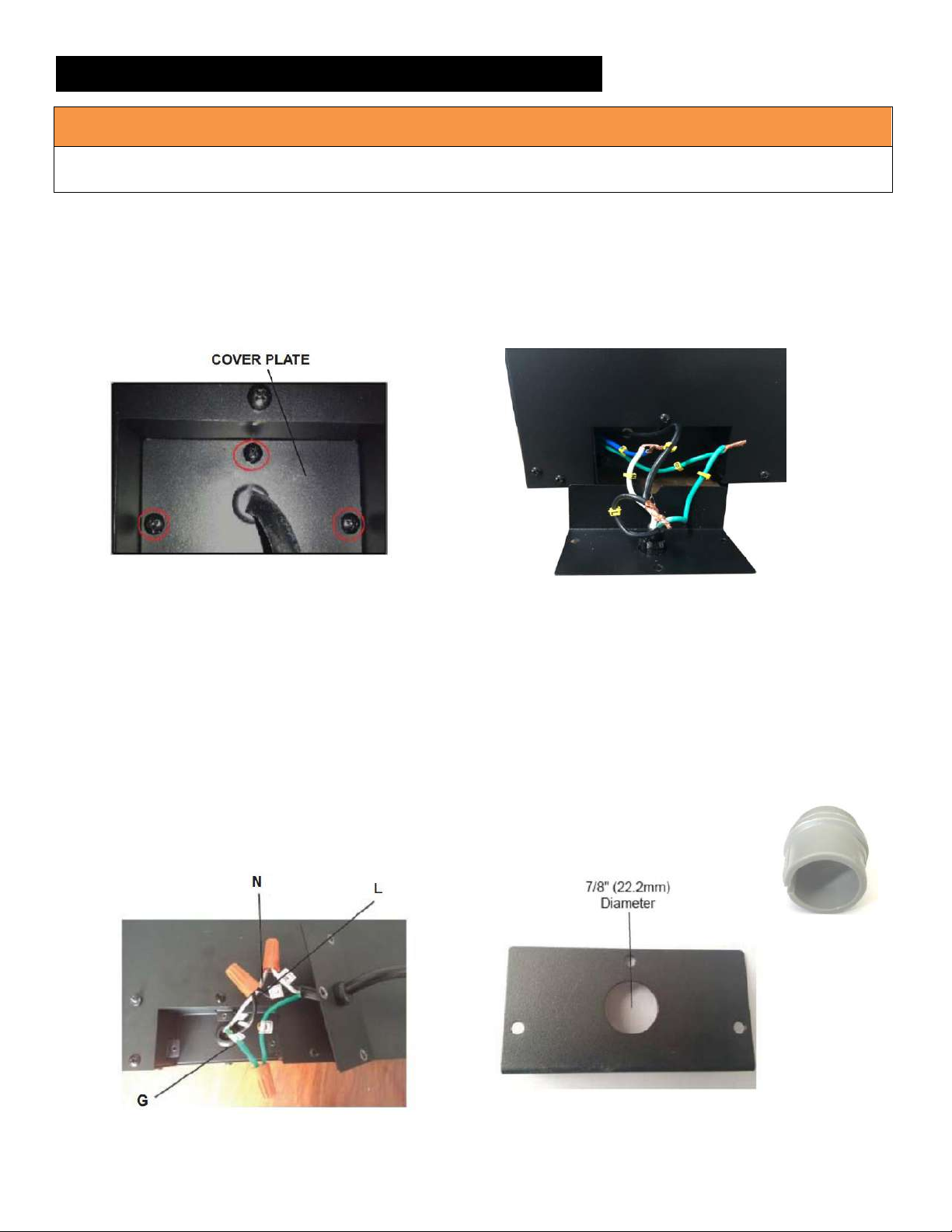

Hard wiring installation for wall recessed
HARD WIRING CONNECTION
If it is necessary to hard wire this appliance, a qualified electrician must remove the cord connection and wire
the appliance directly to the household wiring.
This appliance must be electrically connected and grounded in accordance with local codes if hard wired. In
the absence of local codes, use the current NATIONAL ELECTRICAL CODE in the Europe.
TURN OFF POWER FROM CIRCUIT BRACKER FIRST
A. Remove the cover plate from the right side bottom of the appliance by removing the three screws,
as shown above. (SEE FIG.A)
B. Remove the wire connectors from the power cord. The power cord may be discarded. (SEE FIG.B)
C. Take the new cover plate supplied in the hardware bag and punch out the 7/8" (22.2mm) hole. And install
box connector through hole in cover plate. Feed wires through box connector.
D. Using the wire connectors, connect the green ground wires (G), the common white wires (N)
together, then the hot black wires (L), (SEE FIG.C)
E. Re-install the cover plate using the three screws, as shown in FIG.4-1.
WARNING
TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE
PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.
Box connector
Fig.A
Fig.C
Cover Plate
Fig.B
www.aflamo.com
4

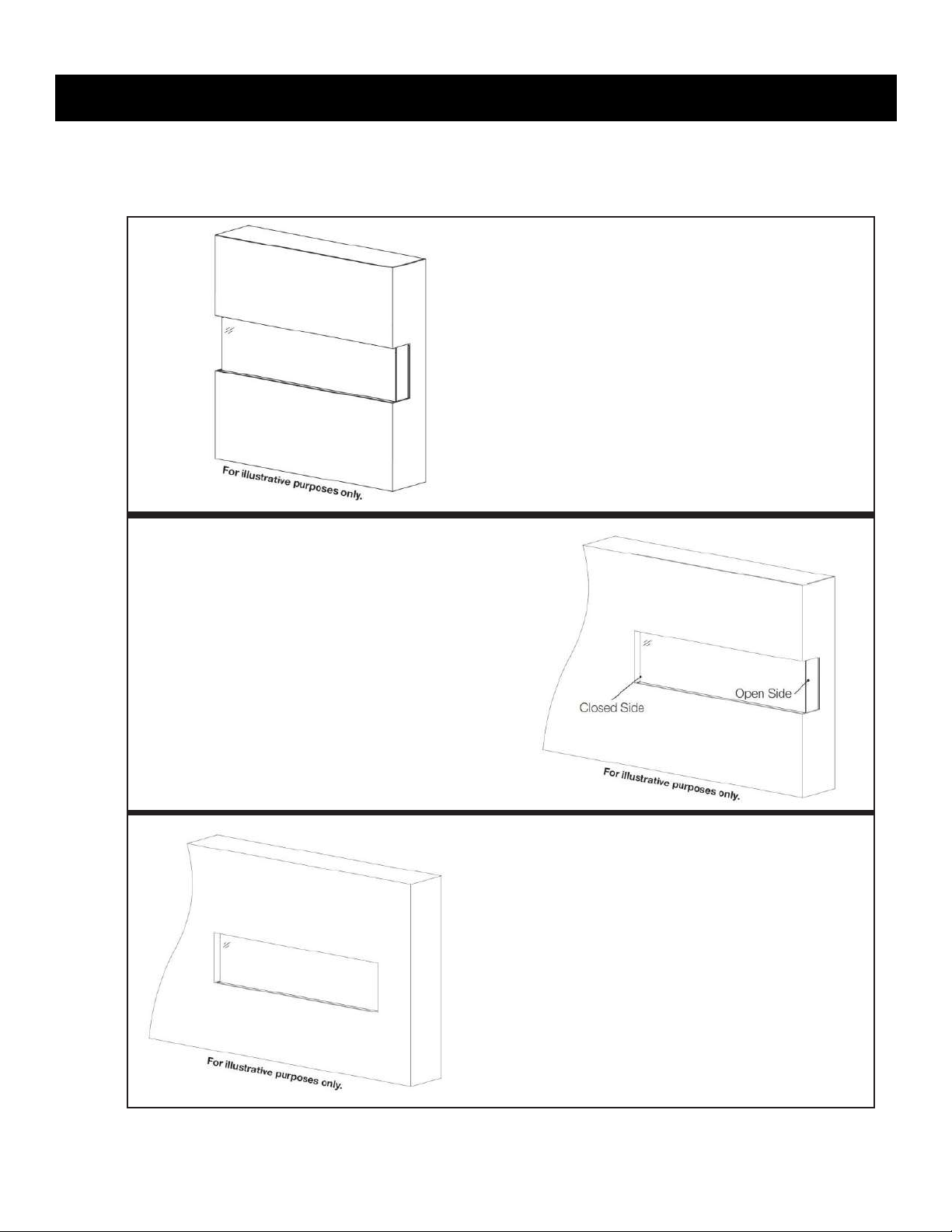

Installation Overview
Your appliance facilitates three different installation configurations: three-sided, two-sided, and
single-sided.
Three-sided installation
• Glass exposed on front, left, AND right sides.
• Appliance is fully recessed into the wall with
both sides open.
Two-sided installation
• Glass exposed on front AND left OR right sides.
• Appliance is fully recessed into the wall with
one side open.
Single-sided installation
• Glass exposed on front ONLY.
• Appliance is fully recessed into the wall.
www.aflamo.com
5

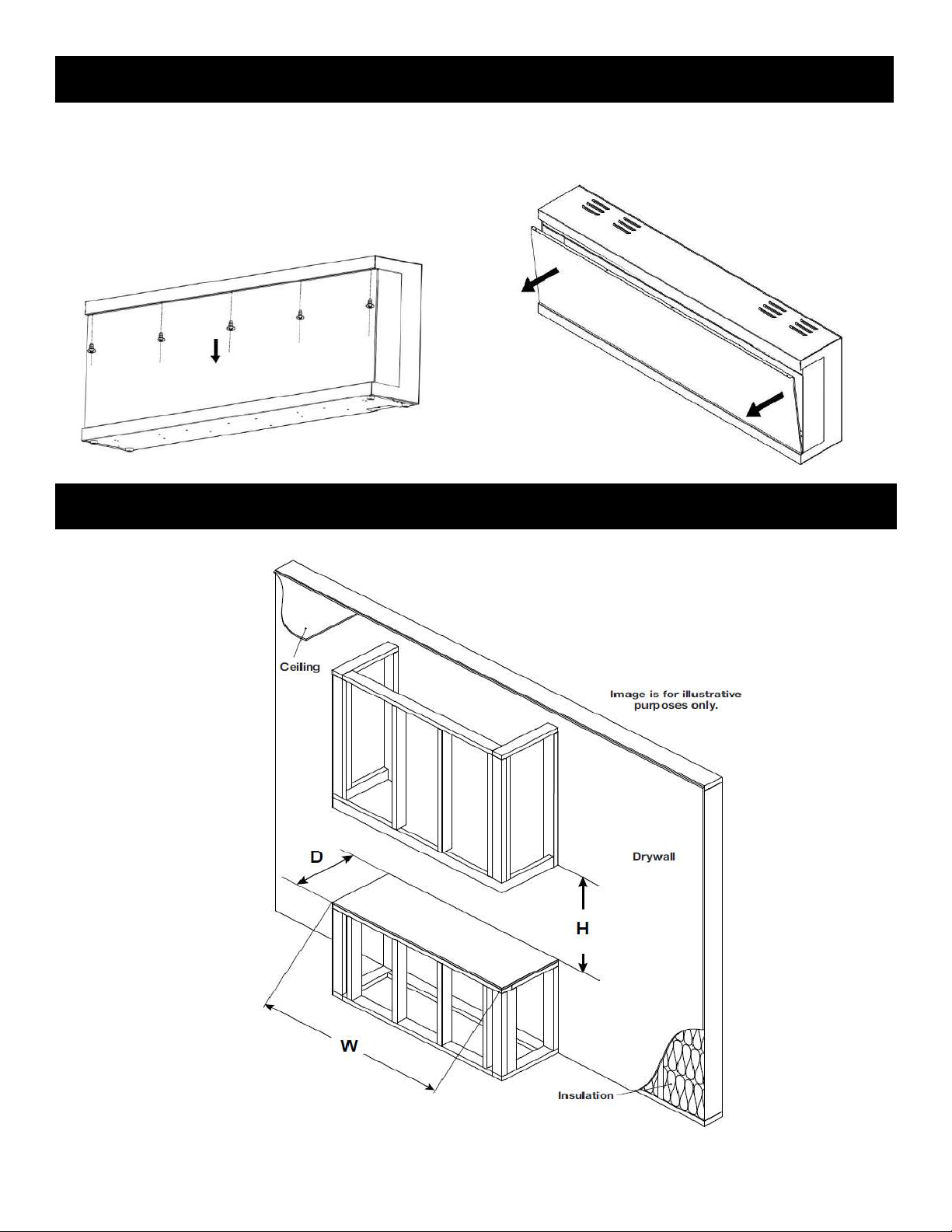

Front Glass Installation / Removal
 Take off all screws from the top the glass panel.
 Tilt the front glass forwards, and have two people to move out the glass panel.
 Reverse these steps to re-install the front glass.
Installation / Rough Framing
www.aflamo.com
6

Model Number
W
D
H
AV-WM100UNI-NH
1005mm
250mm
470mm
AV-WM120UNI-NH
1205mm
250mm
470mm
AV-WM140UNI-NH
1405mm
250mm
470mm
AV-WM160UNI-NH
1605mm
250mm
470mm
AV-WM180UNI-NH
1805mm
250mm
470mm

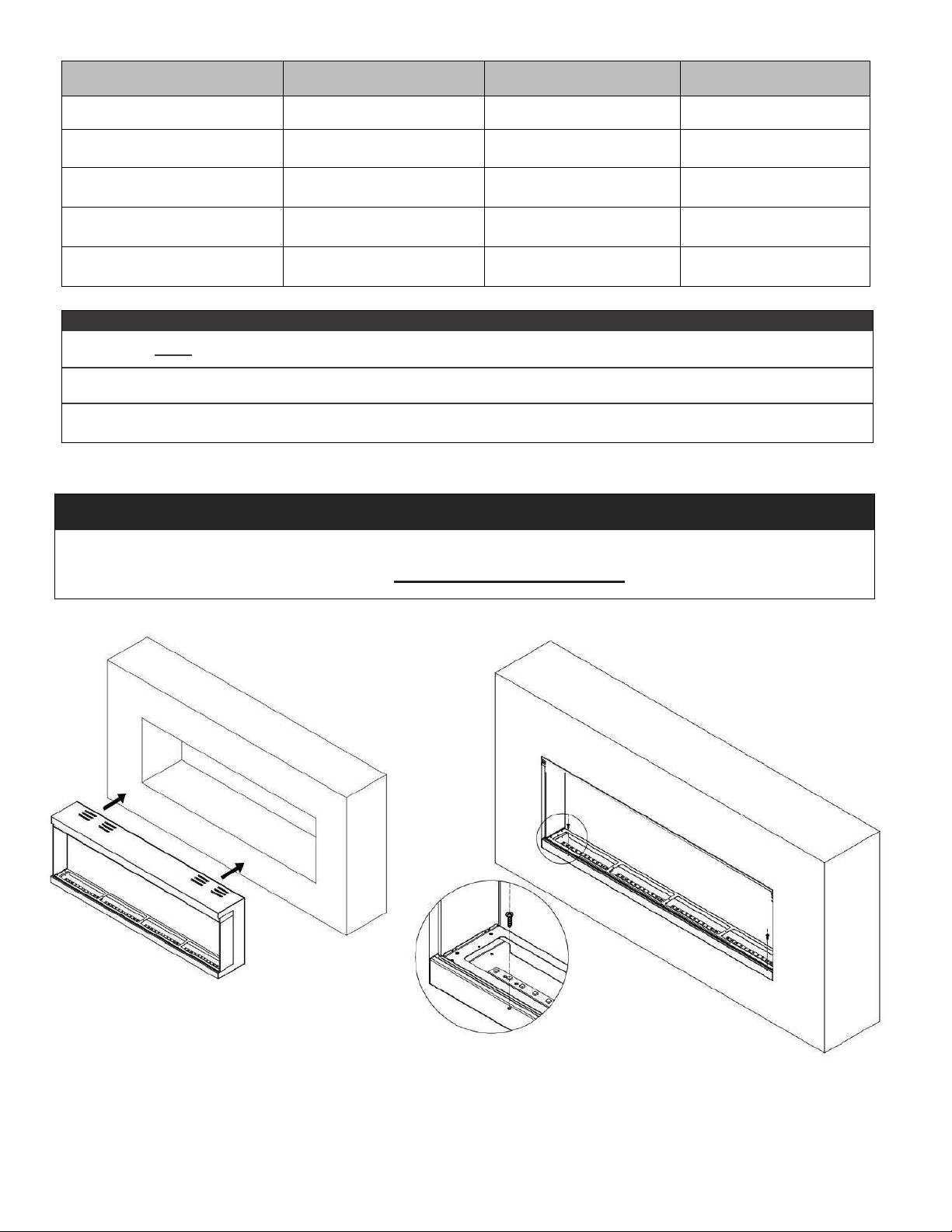

Note:
Appliance is NOT load-bearing. Carefully consider weight of finishing materials when constructing rough framing.
Ensure installation complies with all local building codes and requirements.
All viewing options (single-sided, two-sided [left or right], and three-sided) use the same framing dimensions.
Note:
When installed fully recessed into the wall, please fix the fireplace with
supplied short wood screws (B) under the ember bed. see below illustration
www.aflamo.com
7

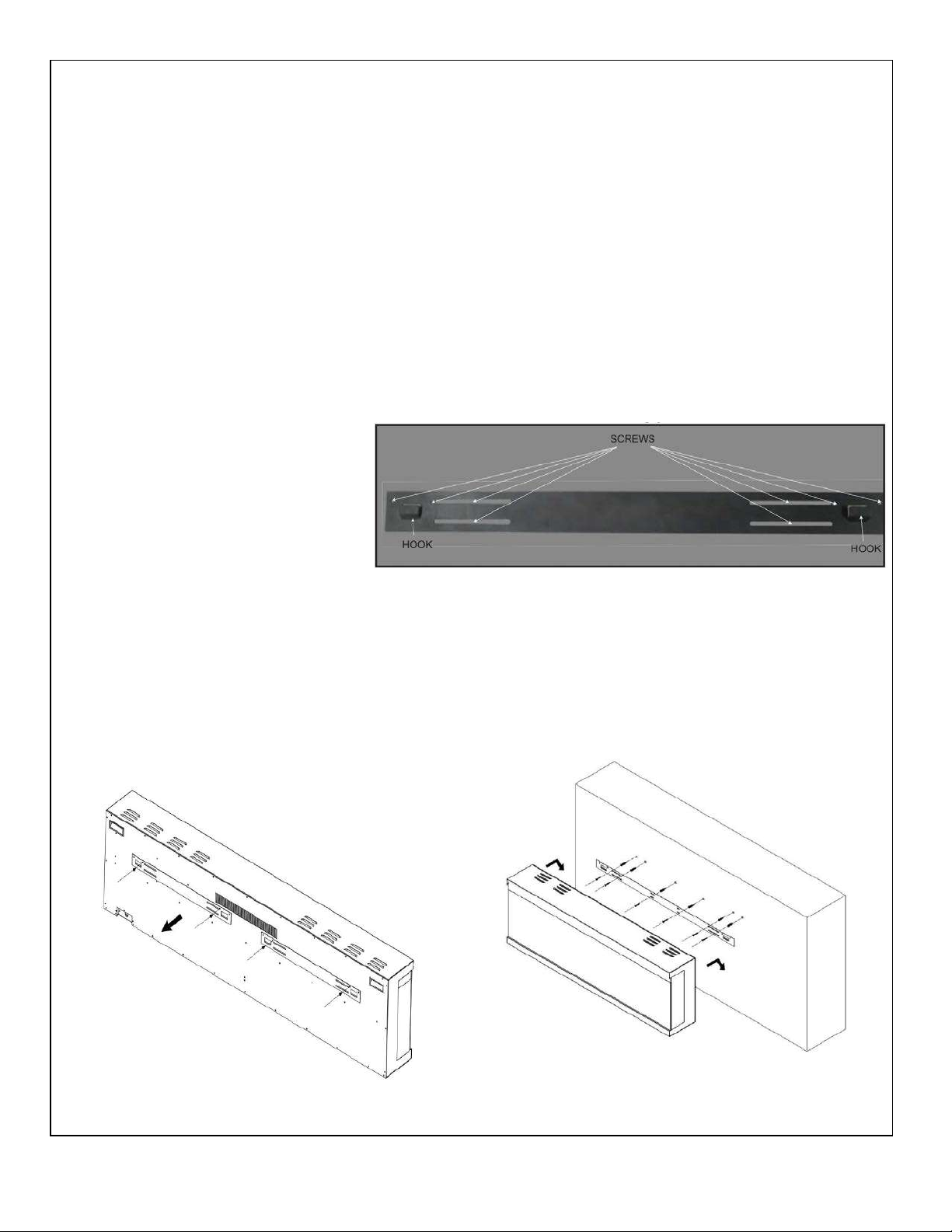

Wall Mounted Installation
Due to the many different materials used on different walls, it is highly recommended
that you consult your local builder before you install this appliance on the wall.
A.Select a location that is not prone to moisture and is located at least 36" (914mm)
away from combustible materials such as curtain drapes, furniture, bedding, paper,
etc.
B.Have two people hold the appliance against the wall to determine the final
location.
C.Place unit face down on a soft, non abrasive surface. Remove the bracket from
the back of the unit by removing the screws, refer to below figure
D.Mark out location, then mount the bracket(s) onto the wall using the supplied
screws. This bracket
MUST have the hooks facing upward and be level. NOTE: It is strongly
recommended that the
mounting bracket (I) be
Screwed into the wall studs
Where possible. If the wall
Studs cannot be used, ensure
That the supplied plastic anchors are used to affix the bracket to the wall and
the bracket is adequately secured.
E. With the wall mounting bracket installed have two people lift the appliance up and
insert the two hooks on the bracket into the two slots on the back of the appliance.
F. Check the appliance for stability ensuring that the bracket will not pull free from
the wall.
AV-WM180UNI-NH Wall Bracket Illustrated
www.aflamo.com
8

“L” Shape bracket installation
A.Remove the silver screw at the bottom of the appliance. (Fig 1-1). Set the screw
aside.
B.Using the screw previously removed, attached the L-bracket (J) to the bottom of the
fireplace box.(Fig 1-2)
C.Install the plastic anchor (C) into the dry wall, then install the longer screw (B)
(supplied) into the hole of the L-bracket into the wall anchor to secure the fireplace
from coming off the wall.(Fig 1-3)
Fig 1-1
Fig 1-3
Fig 1-2
www.aflamo.com
9

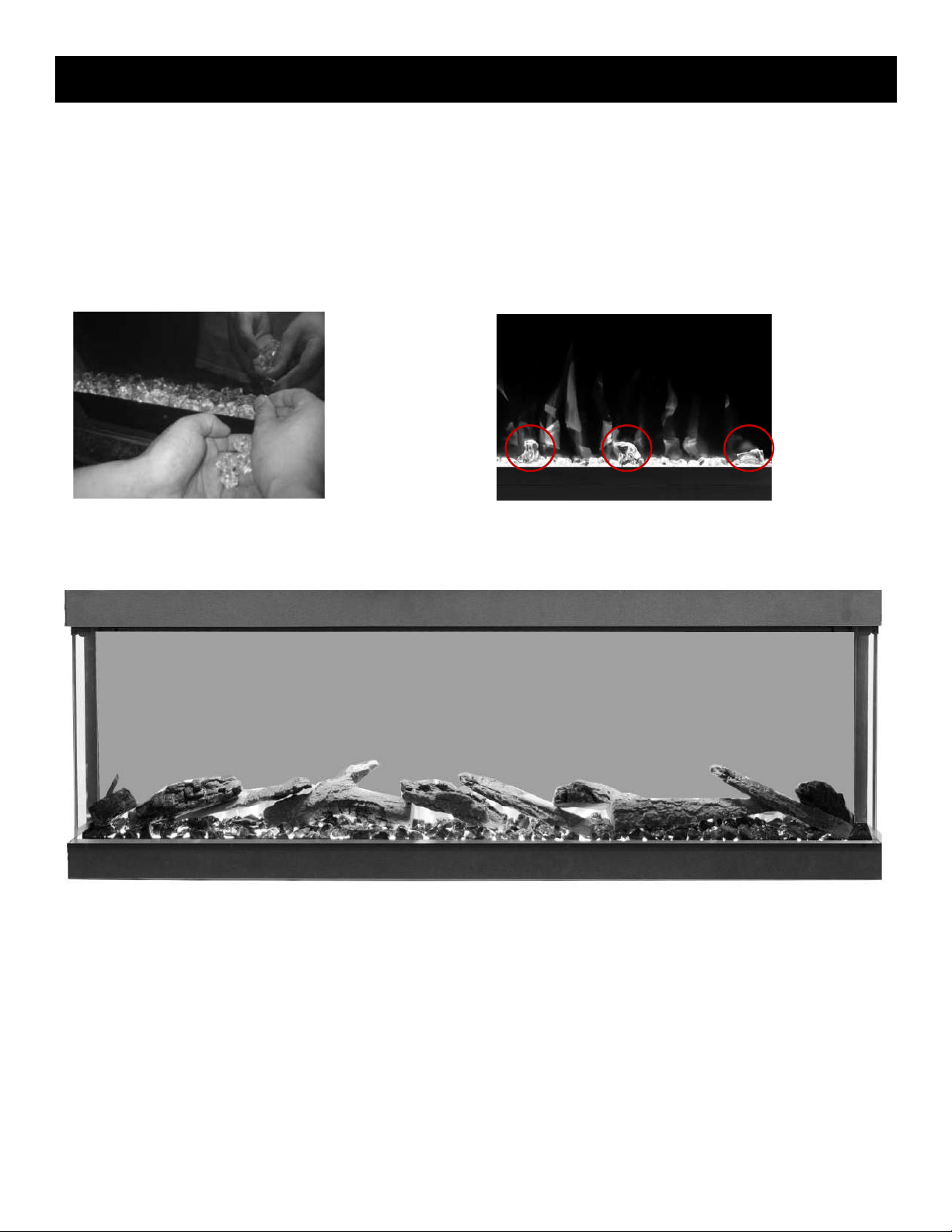

Log-sets / Crystals Installation
A. Glass front must be removed and the appliance must be mounted in its final location
before the ember media are installed.
B. Carefully place the small crystal (Clear&Smoky) into the ember bed. Apply an even layer from
side to side. Fig. 2-1, Fig. 2-2
C. Randomly place the large crystal and log-sets on top of the small crystals. Fig. 2-2. Fig 2-3.
Figure 2-1. Figure 2-2.
Figure 2-3.
www.aflamo.com
10

Operation
Read and understand this entire owner’s manual, including all safety information,
before plugging in or using this product. Failure to do so could result in electric shock,
fire, serious injury, or death.
Power
Plug the power cord into a AC 220-240 Volt outlet (see IMPORTANT SAFETY INFORMATION on
Pages 2 and 3). Make sure the outlet is in good condition and that the plug is not loose. NEVER
exceed the maximum amperage for the circuit. DO NOT plug other appliances into the same circuit.
Methods of Operation
This electric fireplace can be operated by the APP or by the battery-powered REMOTE CONTROL.
Before operating, please review the IMPORTANT SAFETY INFORMATION on Pages 2 and 3, and
heed all warnings.
Remote Control Operation
BUTTON
FUNCTION
ACTION & INDICATION
POWER
ON: Enables control panel functions and
remote control. Turns on flame effect.
OFF: Disables control panel functions and
remote control. Turns off flame effect.
1. Press once. Indicator light turns on.
Power turns on. All functions enabled.
2. Press again. Flame effect turns off. Unit
goes to standby. All functions turn off.
SPEED
Flame speed button:Controls the speed
of the flame.There are 3 flame speed
settings: 01 (slowest), 02 (Medium), 03
(fastest).
1. Press once. Flame speed gets changing.
2. Press again until desired setting is
reached. Display shows the setting.
The Default setting is 03 (fastest speed)
EMBER
LIGHTS
LED Down light button: Makes the
color on down light effect gets changing.
NOTE: Down light color effect stays on
until power button is turned off.
NOTE: this fireplace is with memory
function for flame.
1. Press once. LED down light color effect
gets changing.
2. Press again until desired setting is
reached. There’s total of 10 colors..
3. Auto-cycle function: When pressing with
the 11th time, the LED down light will do
auto-cycling.
www.aflamo.com
11

FLAME
COLOR
Flame color button: Makes the color
flame effect changing.
NOTE: color effect stays on until power
button is turned off. Color flame effect
must be on for heater to turn on.
NOTE: this fireplace is with memory
function for flame.
1. Press once. Flame color effect gets
changing.
2. Press again until desired setting is
reached. In total 3 colors for flame.
FLAME
BRIGHTNESS
FLAME button: Makes flame
effect dimmer and brighter.
NOTE: Flame effect stays on until
power button is turned off. Flame effect
must be on for heater to turn on.
1. Press once. Indicator light turns
on. Flame brightness effect gets
changing.
2. Press again. until desired setting
is reached.
EMBER
LIGHTS
LED Ember light button: Makes the
color on bottom effect gets changing.
NOTE: Ember color effect stays on until
power button is turned off.
NOTE: this fireplace is with memory
function for LED ember lights.
4. Press once. LED ember light color effect
gets changing.
5. Press again until desired setting is
reached. In total 10 colors for EMBER.
6. Auto-cycle function: When pressing with
the 11th time, the LED ember light will do
auto-cycling. (NOTE: It will take 15
seconds to switch between colors.)
EMBER
BRIGHTNESS
LED Ember light brightness button:
Makes the LED ember lights on bottom
effect gets changing.
NOTE: LED Ember light brightness effect
stays on until power button is turned off.
1. Press once. LED ember light color effect
gets changing.
2. Press again until desired setting is
reached. In total 5 levels.
From L1 - L2 - L3 - L4 - L5-L0 (OFF)
NOTICE
To improve operation, aim the remote control at the front of the fireplace. DO NOT
press the buttons too quickly. Give the unit time to respond to each command.
Remote Control Battery Information
Remote control uses one CR2025 battery (Included)
NEVER dispose of batteries in fire. Failure to observe this precaution may result in an
explosion. Dispose of batteries at your local hazardous material processing center.
www.aflamo.com
12

Care and Maintenance
Cleaning
ALWAYS turn the fireplace OFF and unplug the power cord from the outlet before
cleaning, performing maintenance, or moving this fireplace. Failure to do so could result in
electric shock, fire, or personal injury.
NEVER immerse in water or spray with water. Doing so could result in electric shock,
fire, or personal injury.
Metal:
 Buff using a soft cloth, slightly dampened with a citrus oil-based product.
 DO NOT use brass polish or household cleaners as these products will damage the metal trim.
Glass:
 Use a good quality glass cleaner sprayed onto the cloth or towel. Dry thoroughly with a paper
towel or lint-free cloth.
 NEVER use abrasive cleansers, liquid sprays, or any cleaner that could scratch the surface.
Plastic:
 Wipe gently with a slightly damp cloth and a mild solution of dish soap and warm water.
 NEVER use abrasive cleansers, liquid sprays, or any cleaner that could scratch the surface.
www.aflamo.com
13

Maintenance
Risk of electric shock! DO NOT OPEN any panels ! No user-serviceable parts
inside!
ALWAYS turn the fireplace OFF and unplug the power cord from the outlet before
cleaning, performing maintenance, or moving this fireplace. Failure to do so could result in
electric shock, fire, or personal injury.
Electrical and Moving Parts:
Electrical components are integrated in the fireplace and are not serviceable by the consumer.
Storage:
Store fireplace in a clean dry place when not in use.
WARNING! NO SERVICING of the internal or electrical parts should be performed by the
consumer. Do not service the unit yourself.
WEEE：
Meaning of crossed –out wheeled dustbin:
Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact
you local government for information regarding the collection systems available. If electrical appliances are
disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food
chain, damaging your health and well-being.
When replacing old appliances with new ones, the retailer is legally obligated to take back your old appliance
for disposals at least free of charge.
www.aflamo.com
14

UNIQUE TRÓJSTRONY KOMINEK ELEKTRYCZNY - BEZ GRZANIA
Model# : AV-WM100UNI-NH AV-WM120UNI-NH AV-WM140UNI-NH
AV-WM160UNI-NH AV-WM180UNI-NH
INSTRUKCJA UŻYTKOWNIKA
UNIQUE NH 100/120/140/160/180
Ścienny / do zabudowy kominek elektryczny
AC 220V-240V 50Hz
OSTRZEŻENIE
Przed podłączeniem lub skorzystaniem z urządzenia, przeczytaj ze
zrozumieniem całą instrukcję użytkownika, z uwzględnieniem
wszystkich informacji dotyczących bezpieczeństwa.
Niezastosowanie się do tego wymogu może skutkować wznieceniem
ognia, porażeniem prądem lub poważnymi obrażeniami ciała.
UWAGA
Zachowaj niniejszą instrukcję użytkownika w celu skorzystania z niej
w przyszłości. W przypadku sprzedaży lub przekazania urządzenia,
należy koniecznie dołączyć do niego instrukcję.
www.aflamo.com
15

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA!
OSTRZEŻENIE
Podczas korzystania z urządzeń elektrycznych, należy zawsze przestrzegać podstawowych
środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń osób,
z uwzględnieniem poniższych wskazówek:
 Przeczytaj wszystkie instrukcje przed użyciem tego urządzenia.
 Nieużywane urządzenie należy odłączyć od zasilania.
 Nie uruchamiaj urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, bądź w
przypadku usterki urządzenia, upadku z wysokości. Należy oddać urządzenie do
autoryzowanego serwisu w celu zbadania, regulacji elektrycznej lub mechanicznej, lub
naprawy.
 Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz budynku.
 Nie używaj urządzenia w łazienkach, pralniach i podobnych pomieszczeniach. Nigdy nie
umieszczaj urządzenia w miejscach gdzie może wpaść do wanny lub innego zbiornika z wodą.
 Nie prowadź przewodu zasilającego pod wykładziną. Nie zakrywaj przewodu dywanami,
chodnikami oraz innymi wykładzinami. Prowadź przewód z dala od często uczęszczanych
miejsc i tak, żeby nikt się o niego nie potknął.
 Aby odłączyć urządzenie, wygaś wszystkie kontrolki na „OFF”, a następnie wyjmij wtyczkę z
gniazdka.
 Używaj kominka tylko w sposób przedstawiony w niniejszej instrukcji. Wszelkie inne zastosowa-
nia nie zalecane przez producenta, mogą spowodować pożar, porażenie prądem lub obrażenia
osób.
 Lampy można wymieniać wyłącznie po odłączeniu kominka od zasilania.
 Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonej
sprawności fizycznej, umysłowej lub czuciowej bądź nieposiadające odpowiedniej wiedzy albo
doświadczenia, chyba że znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpie-
czeństwo lub zostały przez nią poinstruowane w zakresie użytkowania urządzenia. Należy
zadbać o to, aby dzieci nie bawiły się urządzeniem.
Przygotowanie
Produkt ten wyposażony jest w szklany panel! Zawsze podczas przenoszenia szkła
należy zachować szczególną ostrożność. Niezastosowanie się do tego zalecenia może
skutkować obrażeniami ciała lub uszkodzeniem mienia.
Wyjmij wszystkie podzespoły i elementy montażowe z kartonu i ułóż je na czystym, miękkim i suchym
podłożu. Sprawdź listę części aby upewnić się, że niczego nie brakuje. Materiały opakowaniowe
należy zutylizować we właściwy sposób. Zawsze gdy jest to możliwe, należy przekazywać odpady do
ponownego przetwarzania.
Niezbędne będą następujące narzędzia (nie stanowią wyposażenia): śrubokręt krzyżakowy;
poziomica; miarka; wiertarka; młotek.
www.aflamo.com
16

Podzespoły i elementy montażowe
A – Fireplace
B-Śruby do drewna
C- Kotwy
D-Pilot Zdalnego Sterowania
E - Polana
F-Dekoracyjne
Kryształki - Duże
G-Dekoracyjne
Kryształki
(Clear&Smoky)
H-Wspornik
Montowany z tyłu
obudowy
I- “L” Uchwyt
montażowy
Specyfikacje i wymiary
Model
A
B
C
D
E
AV-WM100UNI-NH
1000mm
460mm
232mm
380mm
140mm
AV-WM120UNI-NH
1200mm
460mm
232mm
380mm
140mm
AV-WM140UNI-NH
1400mm
460mm
232mm
380mm
140mm
AV-WM160UNI-NH
1600mm
460mm
232mm
380mm
140mm
AV-WM180UNI-NH
1800mm
460mm
232mm
380mm
140mm
A
B
C
D
E
www.aflamo.com
17

Montaż połączenia stałego we wnęce
POŁĄCZENIE STAŁE
W przypadku podłączenia stałego, wykwalifikowany elektryk powinien odłączyć połączenie przewodowe i podłączyć
urządzenie bezpośrednio do okablowania domu. UWAGA: Wymagany bezpiecznik 15 amp (lub wyżej).
Przy połączeniu stałym, urządzenie musi być podłączone i uziemione zgodnie z lokalnymi przepisami. W przypadku
braku przepisów lokalnych, należy zastosować kodeks NATIONAL ELECTRICAL CODE.
W PIERWSZEJ KOLEJNOŚCI NALEŻY ODŁĄCZYĆ ZASILANIE OD WYŁĄCZNIKA
A. Wykręć trzy śruby, aby usunąć pokrywę po prawej stronie u dołu urządzenia, tak jak to pokazano powyżej (Fig. A)
B. Usuń złącze z przewodu zasilającego. Przewód zasilający nie będzie już potrzebny (FIG. B).
C. Wykonaj otwór 7/8" (22,2 mm) w nowej pokrywie dołączonej do zestawu. Podłącz złącze przez otwór w pokrywie.
Przeprowadź przewody przez złącze.
D. Przy pomocy złączy połącz zielone przewody uziemiające (G), standardowe białe przewody (N), a następnie czarne
przewody termoelektryczne (L) (POR FIG. C).
E. Przykręć pokrywę na miejsce przy pomocy trzech śrub, tak jak to pokazano na FIG. 4-1.
UWAGA
PRZED ROZPOCZĘCIEM PRAC NALEŻY CAŁKOWICIE WYŁĄCZYĆ URZĄDZENIE I POCZEKAĆ AŻ OSTYGNIE.
PRACE SERWISOWE I NAPRAWCZE WYKONYWAĆ MOŻE WYŁĄCZNIE OSOBA WYKWALIFIKOWANA.
Złącze
Fig.A
Fig.C
Pokrywa
Fig.B
www.aflamo.com
18

Montaż
Urządzenie umożliwia montaż w jednej z trzech konfiguracji: jednostronnej, dwustronnej i
trójstronnej.
Montaż trójstronny
• Szkło widoczne z przodu, po lewej i po prawej
stronie.
• Urządzenie jest w pełni wbudowane we wnękę
w ścianie, aby obie strony były widoczne.
Monta ż dwustronny
• Szkło widoczne z przodu i po lewej lub po prawej stronie.
• Urządzenie jest w pełni wbudowane we wnękę
w ścianie, aby jedna ze stron była widoczna.
Montaż jednostronny
• Szkło widoczne WYŁĄCZNIE z przodu.
• Urządzenie całkowicie wbudowane w ścianę.
www.aflamo.com
19

Montaż/usunięcie przedniej szyby
 Zdejmij wszystkie śruby z góry szklanego panelu.
 Przechyl panel przedni do przodu. Do usunięcia szklanego panelu potrzebne będą dwie osoby.
 Aby zamontować panel przedni, wykonaj powyższe czynności w odwrotnej kolejności.
Montaż/szkielet
www.aflamo.com
20
