AFLAMO AV-WM92PRI-S User manual

ELECTRIC FLAT PANEL FIREPLACE -NO HEAT
Model# : AV-WM92PRI-S AV-WM115PRI-S AV-WM127PRI-S
AV-WM153PRI-S AV-WM165PRI-S AV-WM183PRI-S
Model# : AV-WM105PRI-B AV-WM128PRI-B AV-WM140PRI-B
AV-WM166PRI-B AV-WM178PRI-B
OWNER’S MANUAL
Slimline Wall Mounted / Built-in Electric Fireplace
Big frame Wall Mounted / Built-in Electric Fireplace
AC 220V-240V 50Hz
WARNING
Read and understand this entire owner’s manual, including all safety
information, before plugging in or using this product. Failure to do so could
result in fire, electric shock, or serious personal injury.
www.aflamo.com
1
Polski s. 14
Deutsche S. 27
Italiano p. 40
Español p. 53
Français p. 66
Český s. 79
Slovenský s. 92

IMPORTANT SAFETY INFORMATION!
WARNING
When using electrical appliances basic precautions should always be followed to reduce the
risk of fire, electric shock and injury to persons, including the following:
Read all instructions before using this fireplace.
Always unplug fireplace when not in use.
Do not operate any fireplace with a damaged cord or plug or after the fireplace malfunctions,
has been dropped damaged in any manner, return fireplace to authorized service facility for
examination, electrical or mechanical adjustment, or repair.
Indoor use only, do not use outdoors.
This fireplace is not intended for use in bathrooms, laundry areas and similar indoor locations.
Never locate fireplace where it may fall into a bathtub or other water container.
Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similar
coverings. Arrange cord away from traffic area and where it will not be tipped over.
To disconnect fireplace, turn controls to off, then remove plug from outlet.
Use this fireplace only as describes in this manual. Any other use not recommended by the
manufacturer may cause fire, electric shock, or injury to persons.
Replacement of the lamps should be done only while the fireplace is disconnected from the
supply circuit.
This appliance is not intended for use by persons (including children) with reduced physical,
sensory or capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their
safety.Children should be supervised to ensure that they do not play with the appliance.
Preparation
This product includes a GLASS panel! Always use extreme caution when handling
glass. Failure to do so could result in personal injury or property damage.
Remove all parts and hardware from the carton and place them on a clean, soft, dry surface. Parts
and assembly steps are grouped for wall-hanging or recessing use. Check the parts list to make sure
nothing is missing. Dispose of packaging materials properly. Please recycle whenever possible.
You will need the following tools (not included): Phillips screwdriver; stud finder; level; tape
measure; electric drill; 1/4” wood drill bit, hammer.
www.aflamo.com
2

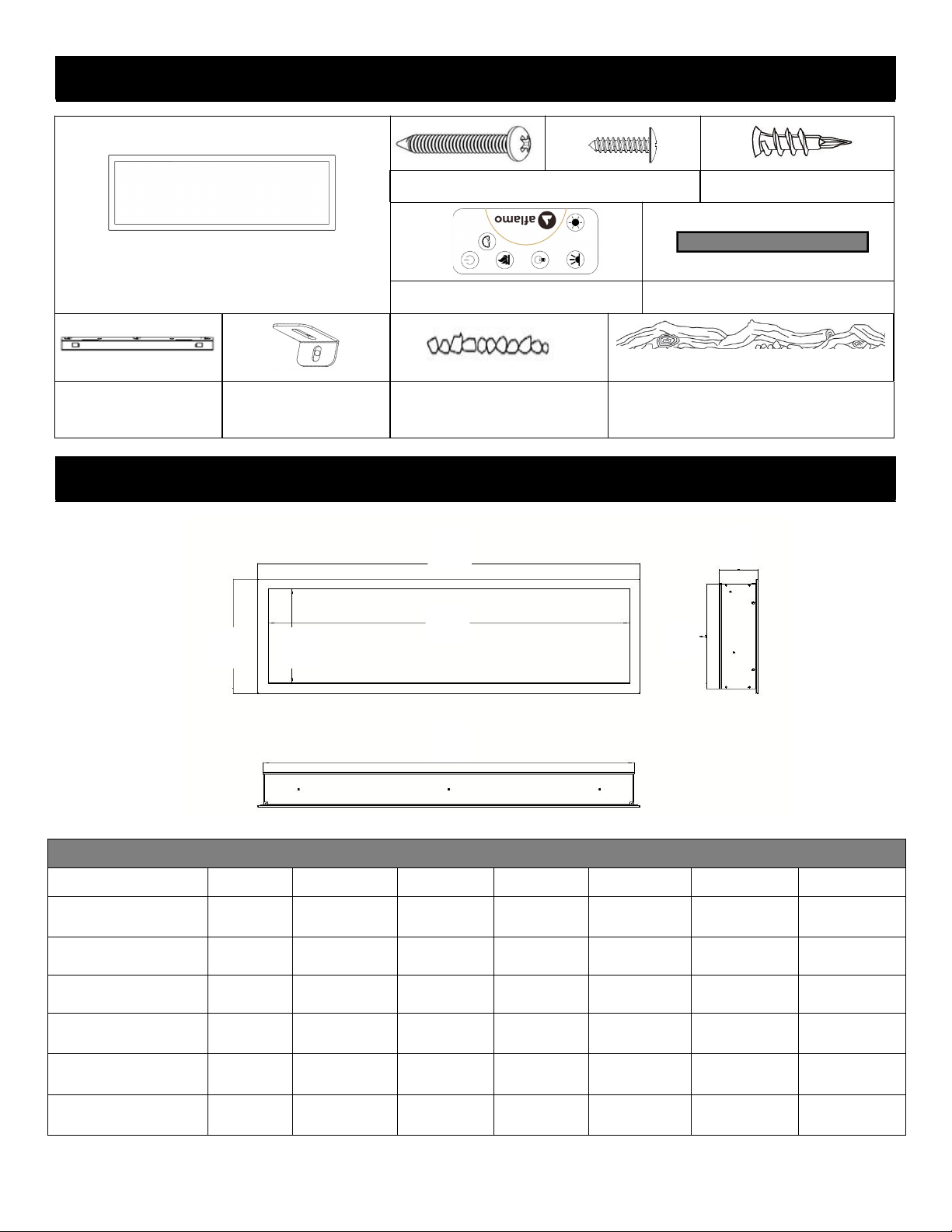

Specification and Dimension
PRODUCT DIMENSIONS
Model Number A B C D E F G
AV-WM92PRI-S 36”
91.5cm
16.54”
42cm
5.04”
12.8cm
34.53”
87.7cm
15.2”
38.6cm
13.78”
35cm
33.27”
84.5cm
AV-WM115PRI-S 45”
114.3cm
16.54”
42cm
5.04”
12.8cm
43.51”
110.5cm
15.2”
38.6cm
13.78”
35cm
42.24”
107.3cm
AV-WM127PRI-S 50”
127CM
16.54”
42cm
5.04”
12.8cm
48.51”
123.2cm
15.2”
38.6cm
13.78”
35cm
47.24”
120cm
AV-WM153PRI-S 60”
152.4cm
16.54”
42cm
5.04”
12.8cm
58.51”
148.6cm
15.2”
38.6cm
13.78”
35cm
57.24”
145.4cm
AV-WM165PRI-S 65”
165cm
16.54”
42cm
5.04”
12.8cm
63.51”
161.3cm
15.2”
38.6cm
13.78”
35cm
62.2”
158cm
AV-WM183PRI-S 72”
182.8cm
16.54”
42cm
5.04”
12.8cm
70.52”
179.1cm
15.2”
38.6cm
13.78”
35cm
69.21”
175.8cm
A
B
G
F
D
E
C
A– Fireplace
B– Wood Screws C– Drywall anchors
Remote Control Plastic ember bed strip
E-Wall Bracket
Fixed on back of firebox
F-L shape bracket G-Decorative
Crystals/Pebbles
H - Log set
Parts and Hardware
www.aflamo.com
3

PRODUCT DIMENSIONS
Model Number
A
B
C
D
E
F
G
AV-WM105PRI-B
41.14”
104.5cm
21.65”
55cm
5.04”
12.8cm
34.53”
87.7cm
15.2”
38.6cm
13.78”
35cm
33.27”
84.5cm
AV-WM128PRI-B
50.12”
127.3cm
21.65”
55cm
5.04”
12.8cm
43.51”
110.5cm
15.2”
38.6cm
13.78”
35cm
42.24”
107.3cm
AV-WM140PRI-B
55.12”
140CM
21.65”
55cm
5.04”
12.8cm
48.51”
123.2cm
15.2”
38.6cm
13.78”
35cm
47.24”
120cm
AV-WM166PRI-B
65.12”
165.4cm
21.65”
55cm
5.04”
12.8cm
58.51”
148.6cm
15.2”
38.6cm
13.78”
35cm
57.24”
145.4cm
AV-WM178PRI-B
70.08”
178cm
21.65”
55cm
5.04”
12.8cm
63.51”
161.3cm
15.2”
38.6cm
13.78”
35cm
62.2”
158cm
AV-WM196PRI-B
77.09”
195.8cm
21.65”
55cm
5.04”
12.8cm
70.52”
179.1cm
15.2”
38.6cm
13.78”
35cm
69.21”
175.8cm
www.aflamo.com
4

STEP A. Selection a dry wall to open a hole for fireplace box. Size of hole as below chart
Figure ( A )
Framing Hole Size
Model Number
W
H
AV-WM92PRI-S
AV-WM105PRI-B
35.1” ( 89.2cm)
15.78” (40.1cm)
AV-WM115PRI-S
AV-WM128PRI-B
44” (112cm)
15.78” (40.1cm)
AV-WM127PRI-S
AV-WM140PRI-B
50.6” (128.5cm)
15.78” (40.1cm)
AV-WM153PRI-S
AV-WM166PRI-B
59” (150.1cm)
15.78” (40.1cm)
AV-WM165PRI-S
AV-WM178PRI-B
64” (162.8cm)
15.78” (40.1cm)
AV-WM183PRI-S
AV-WM196PRI-B
7.1” (180.6cm)
15.78” (40.1cm)
STEP B. Fix the wall anchors in each side of the fireplace box according to the dimensions showed
on the drawing. Figure (B)
Installation and Assembly
RECESSED TO WALL INSTALLATION
Hole Size
( A )
( B )
W
H
www.aflamo.com
5

(D)
STEP C. Take off the screw in both sides of the top fireplace box. Figure ( C )
STEP D. Have two person to take the glass panel out of the fireplace box. Place it to a soft and
clean place. Figure ( D)
(F)
STEP E. Take off the two screws in both sides, then take off the two metal brackets, keep them well
as you will need to screw back . Figure ( E, F)
STEP F.Have two person to move the fireplace box to the wall hole. With the appliance is fully
recessed into the wall.
Use the 4 screws (provided) to lock the appliance into the wall with the existing two sides see Figure ( G)
Reinstall the two brackets, then install the media and re-install the glass front. Figure ( H )
( G )
( C )
( E )
( H )
www.aflamo.com
6

Wall Mounted Installation
Due to the many different materials used on different walls, it is highly recommended
that you consult your local builder before you install this appliance on the wall.
A.Select a location that is not prone to moisture and is located at least 36" (914mm)
away from combustible materials such as curtain drapes, furniture, bedding, paper,
etc.
B.Have two people hold the appliance against the wall to determine the final location.
C.Place unit face down on a soft, non abrasive surface. Remove the bracket from the
back of the unit by removing the screws, refer to Figure 1.
D.Mark out location, then mount the bracket(s) onto the wall using the supplied
screws. This bracket
MUST have the hooks facing upward and be level. NOTE: It is strongly
recommended that the
mounting bracket (E) be
Screwed into the wall studs
Where possible. If the wall
Studs cannot be used, ensure
That the supplied plastic anchors are used to affix the bracket to the wall and
the bracket is adequately secured.
E. With the wall mounting bracket installed have two people lift the appliance up and
insert the two hooks
on the bracket into the two slots on the back of the appliance.
F. Check the appliance for stability ensuring that the bracket will not pull free from the
wall.

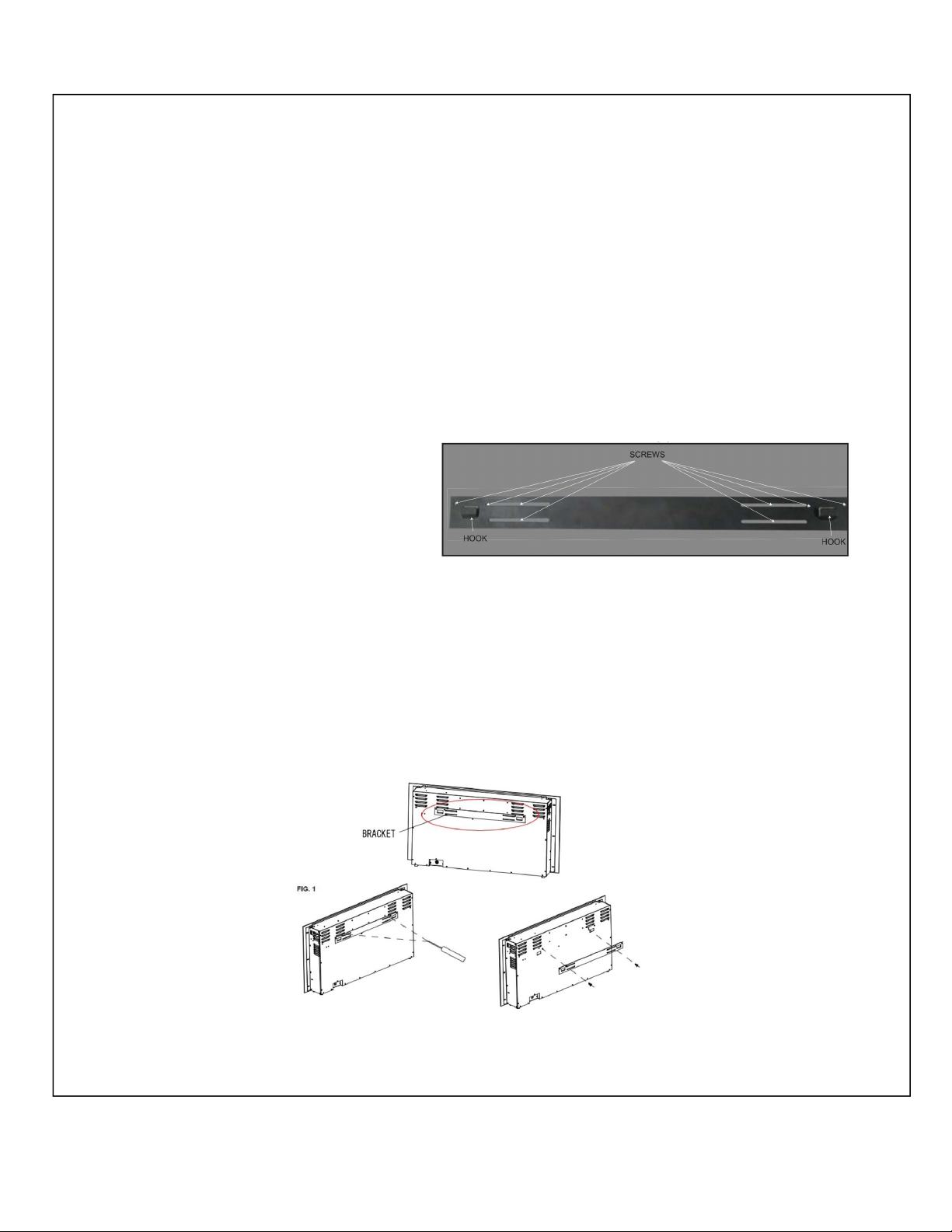

Wall Bracket Illustrated
www.aflamo.com
7

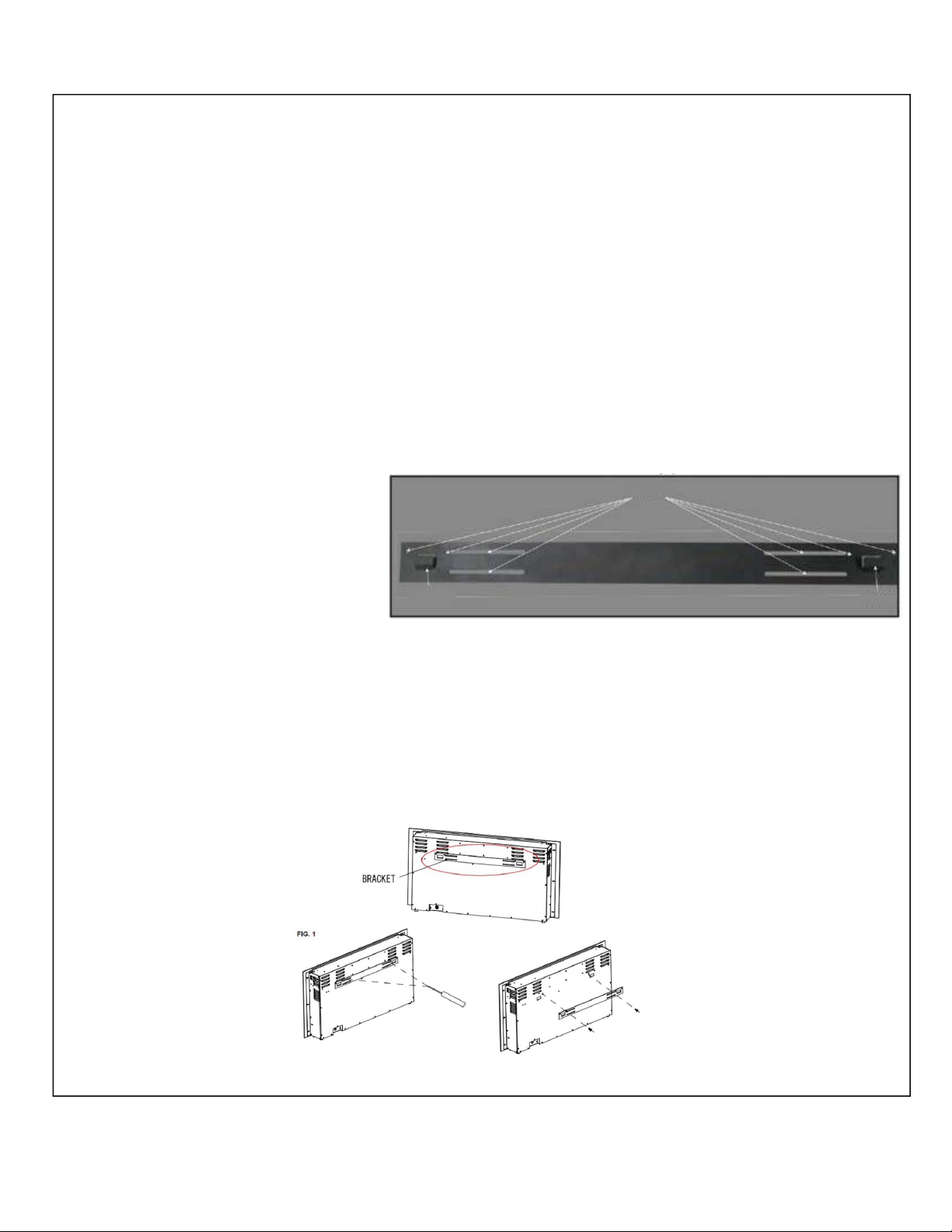

“L” Shape bracket installation
A.Remove the silver screw at the bottom of the appliance. (Fig 1-1). Set the screw
aside.
B.Using the screw previously removed, attached the L-bracket (supplied) to the bottom
of the fireplace box.(Fig 1-2)
C.Install the plastic anchor into the dry wall, then install the screw B (supplied) into the
hole of the L-bracket into the wall anchor to secure the fireplace from coming off the
hooks.(Fig 1-3)
Fig 1-1 Fig 1-2
Fig 1-3
After make the installation of the wall bracket (s)
www.aflamo.com
8

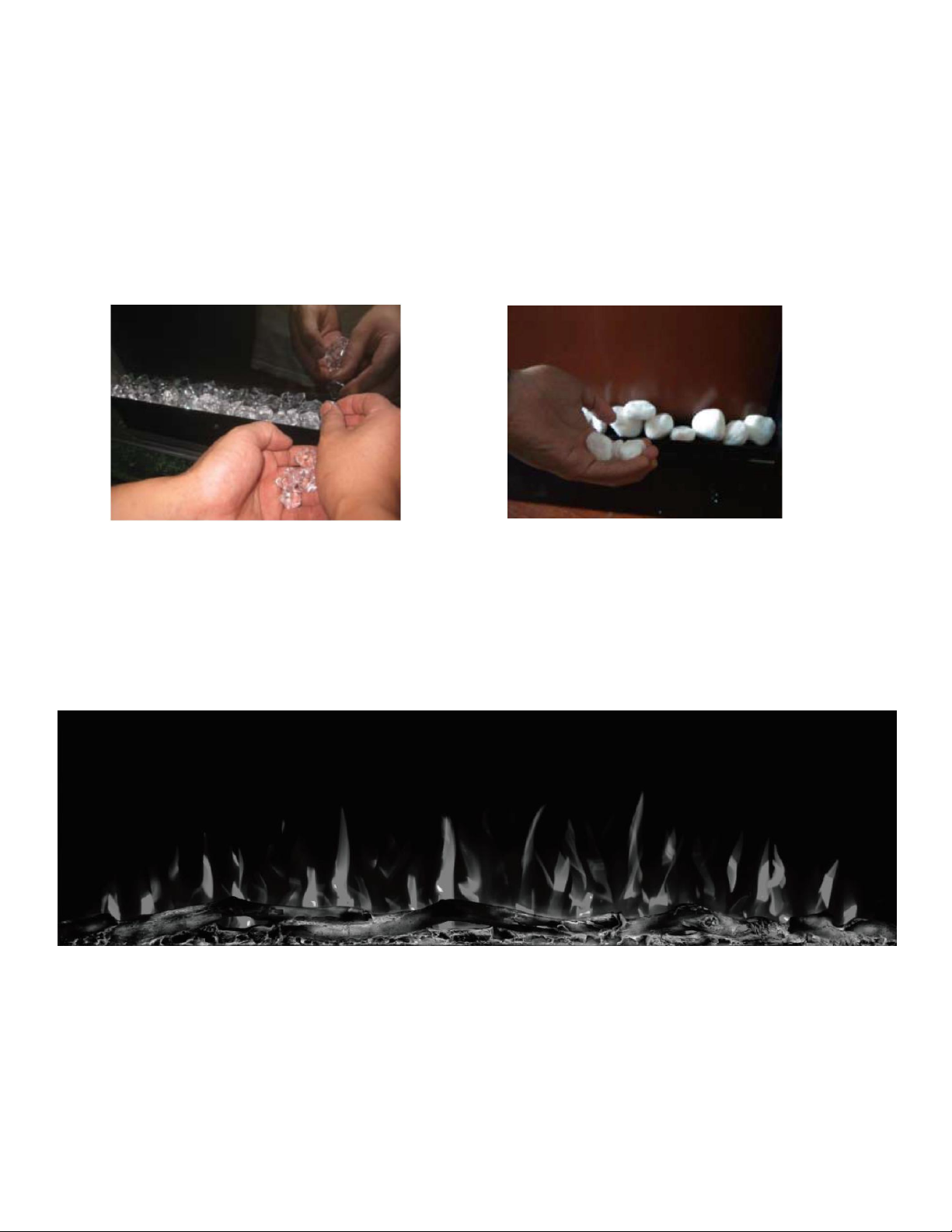

Log-set / Crystals/Pebbles Installation
(NOTE:Please make the installation according to the embers which you bought or selected.)
A. Glass front must be removed and the appliance must be mounted in its final location
before the drift logs embers are installed.
B. Carefully place the plastic ember bed strip to the slot, then place crystal/pebbles embers onto the
surface of the ember bed as illustrated.Apply an even layer from side to side. Figure 1, Figure 2.
Figure 1. (Crystals ) Figure 2. (Pebbles )
Optional log-set installation
Carefully place log-set on the designed slot (see below illustration) (Figure 3.)
Figure 3. (Log-set)
www.aflamo.com
9

Operation
Read and understand this entire owner’s manual, including all safety information,
before plugging in or using this product. Failure to do so could result in electric shock,
fire, serious injury, or death.
Power
Plug the power cord into a AC 220-240 Volt outlet (see IMPORTANT SAFETY INFORMATION on
Pages 2 and 3). Make sure the outlet is in good condition and that the plug is not loose. NEVER
exceed the maximum amperage for the circuit. DO NOT plug other appliances into the same circuit.
Methods of Operation
This electric fireplace can be operated ONLY by the REMOTE CONTROL.
Before operating, please review the IMPORTANT SAFETY INFORMATION on Pages 2, and heed all
warnings.

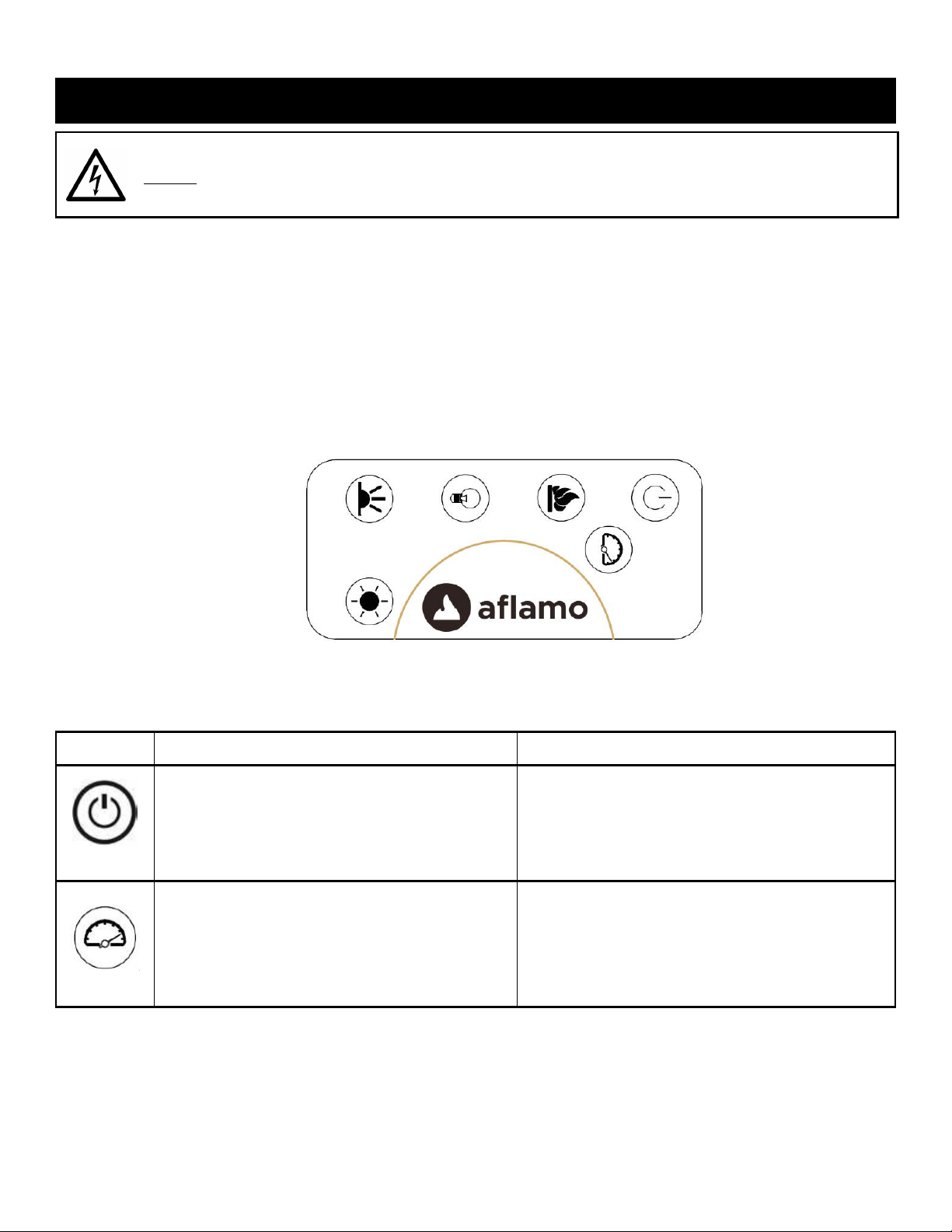

Remote Control Operation
BUTTON
FUNCTION
ACTION & INDICATION
POWER
ON: Enables control panel functions and
remote control. Turns on flame effect.
OFF: Disables control panel functions and
remote control. Turns off flame effect.
1. Press once. Indicator light turns on.
Power turns on. All functions enabled.
2. Press again. Flame effect turns off. Unit
goes to standby. All functions turn off.
SPEED
Flame speed button:Controls the speed
of the flame.There are 4 flame speed
settings: 01 (slowest), 02 (Medium), 03
(fast)，04(fastest)
1. Press once. Flame speed gets changing.
2. Press again until desired setting is
reached. Display shows the setting.
The Default setting is 02 (medium speed)
Remote Control
www.aflamo.com
10

FLAME
COLOR
Flame color button: Makes the color
flame effect changing.
NOTE: color effect stays on until power
button is turned off. Color flame effect
must be on for fireplace to turn on.
NOTE: this fireplace is with memory
function for flame.
1. Press once. Flame color effect gets
changing.
2. Press again until desired setting is
reached. In total 3 colors for flame.
FLAME
BRIGHTNESS
FLAME button: Makes flame
effect dimmer and brighter.
NOTE: Flame effect stays on until
power button is turned off. Flame effect
must be on for heater to turn on.
1. Press once. Indicator light turns
on. Flame brightness effect gets
changing.
2. Press again. until desired setting
is reached.
EMBER
LIGHTS
LED Ember light button: Makes the
color on bottom effect gets changing.
NOTE: Ember color effect stays on until
power button is turned off.
NOTE: this fireplace is with memory
function for LED ember lights.
1. Press once. LED ember light color effect
gets changing.
2. Press again until desired setting is
reached. In total 10 colors for EMBER.
3. Auto-cycle function: When pressing with
the 11th time, the LED ember light will do
auto-cycling (NOTE: It will take 15
seconds to switch between colors.)
EMBER
BRIGHTNESS
LED Ember light brightness button:
Makes the LED ember lights on bottom
effect gets changing.
NOTE: LED Ember light brightness effect
stays on until power button is turned off.
1. Press once. LED ember light brightness
effect gets changing.
2. Press again until desired setting is
reached. In total 5 levels.
NOTICE
To improve operation, aim the remote control at the front of the fireplace. DO NOT
press the buttons too quickly. Give the unit time to respond to each command.
Remote Control Battery Information
Remote control uses one CR2025 battery (Included)
NEVER dispose of batteries in fire. Failure to observe this precaution may result in an
explosion. Dispose of batteries at your local hazardous material processing center.
www.aflamo.com
11

Care and Maintenance
Cleaning
ALWAYS turn the fireplace OFF and unplug the power cord from the outlet before
cleaning, performing maintenance, or moving this fireplace. Failure to do so could result in
electric shock, fire, or personal injury.
NEVER immerse in water or spray with water. Doing so could result in electric shock,
fire, or personal injury.
Metal:
Buff using a soft cloth, slightly dampened with a citrus oil-based product.
DO NOT use brass polish or household cleaners as these products will damage the metal trim.
Glass:
Use a good quality glass cleaner sprayed onto the cloth or towel. Dry thoroughly with a paper
towel or lint-free cloth.
NEVER use abrasive cleansers, liquid sprays, or any cleaner that could scratch the surface.
Vents:
Use a vacuum or duster to remove dust and dirt from the fireplace and vent areas.
Plastic:
Wipe gently with a slightly damp cloth and a mild solution of dish soap and warm water.
NEVER use abrasive cleansers, liquid sprays, or any cleaner that could scratch the surface.
Maintenance
Risk of electric shock!DO NOT OPEN any panels ! No user-serviceable parts
inside!
ALWAYS turn the fireplace OFF and unplug the power cord from the outlet before
cleaning, performing maintenance, or moving this fireplace. Failure to do so could result in
electric shock, fire, or personal injury.
Electrical and Moving Parts:
Electrical components are integrated in the fireplace and are not serviceable by the consumer.
Storage:
Store fireplace in a clean dry place when not in use.
WARNING! NO SERVICING of the internal or electrical parts should be performed by the
consumer. Do not service the unit yourself.
www.aflamo.com
12

WEEE：
Meaning of crossed –out wheeled dustbin:
Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact
you local government for information regarding the collection systems available. If electrical appliances are
disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food
chain, damaging your health and well-being.
When replacing old appliances with new ones, the retailer is legally obligated to take back your old appliance
for disposals at least free of charge.
www.aflamo.com
13

ŚCIENNY KOMINEK ELEKTRYCZNY - BEZ GRZANIA
Model# : AV-WM92PRI-S AV-WM115PRI-S AV-WM127PRI-S
AV-WM153PRI-S AV-WM165PRI-S AV-WM183PRI-S
Model# : AV-WM105PRI-B AV-WM128PRI-B AV-WM140PRI-B
AV-WM166PRI-B AV-WM178PRI-B
INSTRUKCJA UŻYTKOWNIKA
Kominek elektryczny z cienką ramką - ścienny / do zabudowy
Kominek elektryczny z grubszą ramką - ścienny / do zabudowy
AC 220V-240V 50Hz
OSTRZE-
ŻENIE
Przed podłączeniem lub skorzystaniem z urządzenia, przeczytaj ze
zrozumieniem całą instrukcję użytkownika, z uwzględnieniem wszystkich
informacji dotyczących bezpieczeństwa. Niezastosowanie się do tego
wymogu może skutkować wznieceniem ognia, porażeniem prądem lub
poważnymi obrażeniami ciała.
www.aflamo.com
14

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA:
OSTRZEŻENIE:
Podczas korzystania z urządzeń elektrycznych, należy zawsze przestrzegać podstawowych
środków ostrożności, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń osób,
z uwzględnieniem poniższych wskazówek:

Przeczytaj wszystkie instrukcje przed użyciem tego urządzenia.

Nieużywane urządzenie należy odłączyć od zasilania.

Nie uruchamiaj urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, bądź w przy-
padku usterki urządzenia, upadku z wysokości. Należy oddać urządzenie do autoryzowanego
serwisu w celu zbadania, regulacji elektrycznej lub mechanicznej, lub naprawy.

Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz budynku.

Nie używaj urządzenia w łazienkach, pralniach i podobnych pomieszczeniach. Nigdy nie
umiesz-czaj urządzenia w miejscach gdzie może wpaść do wanny lub innego zbiornika z wodą.

Nie prowadź przewodu zasilającego pod wykładziną. Nie zakrywaj przewodu dywanami,
chodni-kami oraz innymi wykładzinami. Prowadź przewód z dala od często uczęszczanych
miejsc i tak, żeby nikt się o niego nie potknął.
Aby odłączyć urządzenie, wygaś wszystkie kontrolki na „OFF”, a następnie wyjmij wtyczkę z
gniazdka.
Używaj kominka tylko w sposób przedstawiony w niniejszej instrukcji. Wszelkie inne
zastosowa-nia nie zalecane przez producenta, mogą spowodować pożar, porażenie prądem
lub obrażenia osób.
Lampy można wymieniać wyłącznie po odłączeniu kominka od zasilania.
Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonej
sprawności fizycznej, umysłowej lub czuciowej bądź nieposiadające odpowiedniej wiedzy albo
doświadczenia, chyba że znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpie-
czeństwo lub zostały przez nią poinstruowane w zakresie użytkowania urządzenia. Należy
zadbać o to, aby dzieci nie bawiły się urządzeniem.
Niezbędne będą następujące narzędzia (nie stanowią wyposażenia): śrubokręt krzyżakowy;
poziomica; miarka; wiertarka; młotek.
Przygotowanie
Wyjmij wszystkie podzespoły i elementy montażowe z kartonu i ułóż je na czystym, miękkim i suchym
podłożu. Sprawdź listę części aby upewnić się, że niczego nie brakuje. Materiały opakowaniowe
należy zutylizo-wać we właściwy sposób. Zawsze gdy jest to możliwe, należy przekazywać odpady do
ponownego przetwarzania.
Produkt ten wyposażony jest w szklany panel! Zawsze podczas przenoszenia szkła
należy zachować szczególną ostrożność. Niezastosowanie się do tego zalecenia może
skutkować obrażeniami ciała lub uszkodzeniem mienia.
www.aflamo.com
15

Specyfikacje i wymiary
WYMIARY PRODUKTU
Numer modelu A B C D E F G
AV-WM92PRI-S 36”
91.5cm
16.54”
42cm
5.04”
12.8cm
34.53”
87.7cm
15.2”
38.6cm
13.78”
35cm
33.27”
84.5cm
AV-WM115PRI-S 45”
114.3cm
16.54”
42cm
5.04”
12.8cm
43.51”
110.5cm
15.2”
38.6cm
13.78”
35cm
42.24”
107.3cm
AV-WM127PRI-S 50”
127CM
16.54”
42cm
5.04”
12.8cm
48.51”
123.2cm
15.2”
38.6cm
13.78”
35cm
47.24”
120cm
AV-WM153PRI-S 60”
152.4cm
16.54”
42cm
5.04”
12.8cm
58.51”
148.6cm
15.2”
38.6cm
13.78”
35cm
57.24”
145.4cm
AV-WM165PRI-S 65”
165cm
16.54”
42cm
5.04”
12.8cm
63.51”
161.3cm
15.2”
38.6cm
13.78”
35cm
62.2”
158cm
AV-WM183PRI-S 72”
182.8cm
16.54”
42cm
5.04”
12.8cm
70.52”
179.1cm
15.2”
38.6cm
13.78”
35cm
69.21”
175.8cm
A
B
G
F
D
E
C
A – Kominek
B – Śruby do drewna C – Kotwy
Pilot Zdalnego Sterowania Plastikowa listwa paleniska
F - Uchwyt
montażowy "L" G-Dekoracyjne
Kryształki/Kamyki H - Polana
Podzespoły i elementy montażowe
E - Wspornik
Montowany z tyłu obudowy
www.aflamo.com
16

WYMIARY PRODUKTU
Numer modelu
A
B
C
D
E
F
G
AV-WM105PRI-B
41.14”
104.5cm
21.65”
55cm
5.04”
12.8cm
34.53”
87.7cm
15.2”
38.6cm
13.78”
35cm
33.27”
84.5cm
AV-WM128PRI-B
50.12”
127.3cm
21.65”
55cm
5.04”
12.8cm
43.51”
110.5cm
15.2”
38.6cm
13.78”
35cm
42.24”
107.3cm
AV-WM140PRI-B
55.12”
140CM
21.65”
55cm
5.04”
12.8cm
48.51”
123.2cm
15.2”
38.6cm
13.78”
35cm
47.24”
120cm
AV-WM166PRI-B
65.12”
165.4cm
21.65”
55cm
5.04”
12.8cm
58.51”
148.6cm
15.2”
38.6cm
13.78”
35cm
57.24”
145.4cm
AV-WM178PRI-B
70.08”
178cm
21.65”
55cm
5.04”
12.8cm
63.51”
161.3cm
15.2”
38.6cm
13.78”
35cm
62.2”
158cm
AV-WM196PRI-B
77.09”
195.8cm
21.65”
55cm
5.04”
12.8cm
70.52”
179.1cm
15.2”
38.6cm
13.78”
35cm
69.21”
175.8cm
www.aflamo.com
17

Wymiary otworu
Model
W
H
AV-WM92PRI-S
AV-WM105PRI-B
35.1” ( 89.2cm)
15.78” (40.1cm)
AV-WM115PRI-S
AV-WM128PRI-B
44” (112cm)
15.78” (40.1cm)
AV-WM127PRI-S
AV-WM140PRI-B
50.6” (128.5cm)
15.78” (40.1cm)
AV-WM153PRI-S
AV-WM166PRI-B
59” (150.1cm)
15.78” (40.1cm)
AV-WM165PRI-S
AV-WM178PRI-B
64” (162.8cm)
15.78” (40.1cm)
AV-WM183PRI-S
AV-WM196PRI-B
7.1” (180.6cm)
15.78” (40.1cm)
Instalacja i montaż
MONTAŻ W ZABUDOWIE ŚCIANY
W
Wymiar otworu
( A )
( B )
H
Krok A. Wybierz ścianę z suchego tynku w celu wykonania otworu pod kominek. Odpowiednie
wymiary otworu należy sprawdzić w poniższej tabeli. Rysunek (A)
Krok B. Zamontuj trzy kołki rozporowe z każdej strony urządzenia, zgodnie z wymiarami przedsta-
wionymi na rysunku. Rysunek (B)
www.aflamo.com
18

Krok F. Przy pomocy drugiej osoby umieść moduł kominka w otworze ściennym.
Użyj 4 śrub (wyposażenie zestawu) aby zablokować urządzenie na ścianie z pomocą uchwytów bocznych Rysunek (G)
Ponownie zainstaluj dwa wsporniki, a następnie umieść palenisko i ponownie zainstaluj szklany przód. Rysunek ( H )
( G ) ( H )
( C ) (D)
Krok C. Wyciągnij dwie śruby z obu stron szklanego panelu. Rysunek (C)
Krok D. Przy pomocy drugiej osoby zdejmij szklany panel z kominka. Połóż go na miękkim i
czystym podłożu. Rysunek (D)
( E ) (F)
Krok E. Zdejmij dwie śruby z obu stron, a następnie zdejmij dwa metalowe uchwyty, zatrzymaj je,
ponieważ będziesz musiał je wkręcić ponownie. Rysunek ( E, F)
www.aflamo.com
19

Ilustracja przedstawiająca wspornik ścienny
Montaż na ścianie
Z powodu różnych materiałów wykorzystywanych do budowy ścian, zdecydowanie
zaleca się skonsultowanie z konstruktorem budynku, przed zamontowaniem urządze-
nia na ścianie.
A.Wybierz miejsce, które nie jest podatne na działanie wilgoci i znajduje się w odle-
głości co najmniej 36” (914 mm) od materiałów łatwopalnych, jak zasłony, meble,
pościel, dokumenty, itp.
B.Przy pomocy drugiej osoby, przystaw urządzenie do ściany w celu określenia do-
celowego miejsca montażu.
C.Ułóż urządzenie przodem w dół na miękkiej, nieściernej powierzchni. Zdemontuj
wspornik z tylnej ścianki odkręcając niezbędne śruby, patrz Rysunek 1.
D.Zaznacz docelowe miejsce montażu, następnie zamontuj wspornik(i) na ścianie
za pomocą dostarczonych wkrętów. Zaczepy wspornika MUSZĄ być skierowane
w górę, a sam wspornik należy wypoziomować.
UWAGA: Zdecydowanie zaleca się,
w miarę możliwości, przykręce- WKRĘTY
nie wspornika (E) do profili
ściennych. Jeżeli nie ma
możliwości wykorzystania
profili w ścianie, należy
zastosować dostarczone kołki ZACZEP ZACZEP
rozporowe w celu zamontowania
wspornika na ścianie i jego odpowiedniego zabezpieczenia.
E.Po zainstalowaniu ściennego wspornika montażowego, podnieś urządzenie z po-
mocą drugiej osoby i osadź dwa zaczepy wspornika w otworach na tylnej ściance
urządzenia.
F.Sprawdź stabilność urządzenia, upewniając się że wspornik nie poluzuje się i nie
odpadnie od ściany.
www.aflamo.com
20
