Riello RS5 920T1 Quick start guide

2903095 (1) - 09/2009
Montage und Bedienungsanleitung
Installation, use and maintenance instructions
Istruzioni per installazione, uso e manutenzione
Bruciatori di gas ad aria soffiata
Gas-Gebläsebrenner
Forced draught gas burners
CODICE
CODE MODELLO - MODELL MODEL TIPO - TYP TYPE
3761912 - 3761916
3761958 RS5 920T1
I
D
GB
Funzionamento monostadio
Einstufiger Betrieb
One stage operation

3095 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Accessori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. DATI TECNICI. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Campi di lavoro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Posizione di funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3 Rampa gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.4 Alimentazione elettrica rampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5 Linea di alimentazione gas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

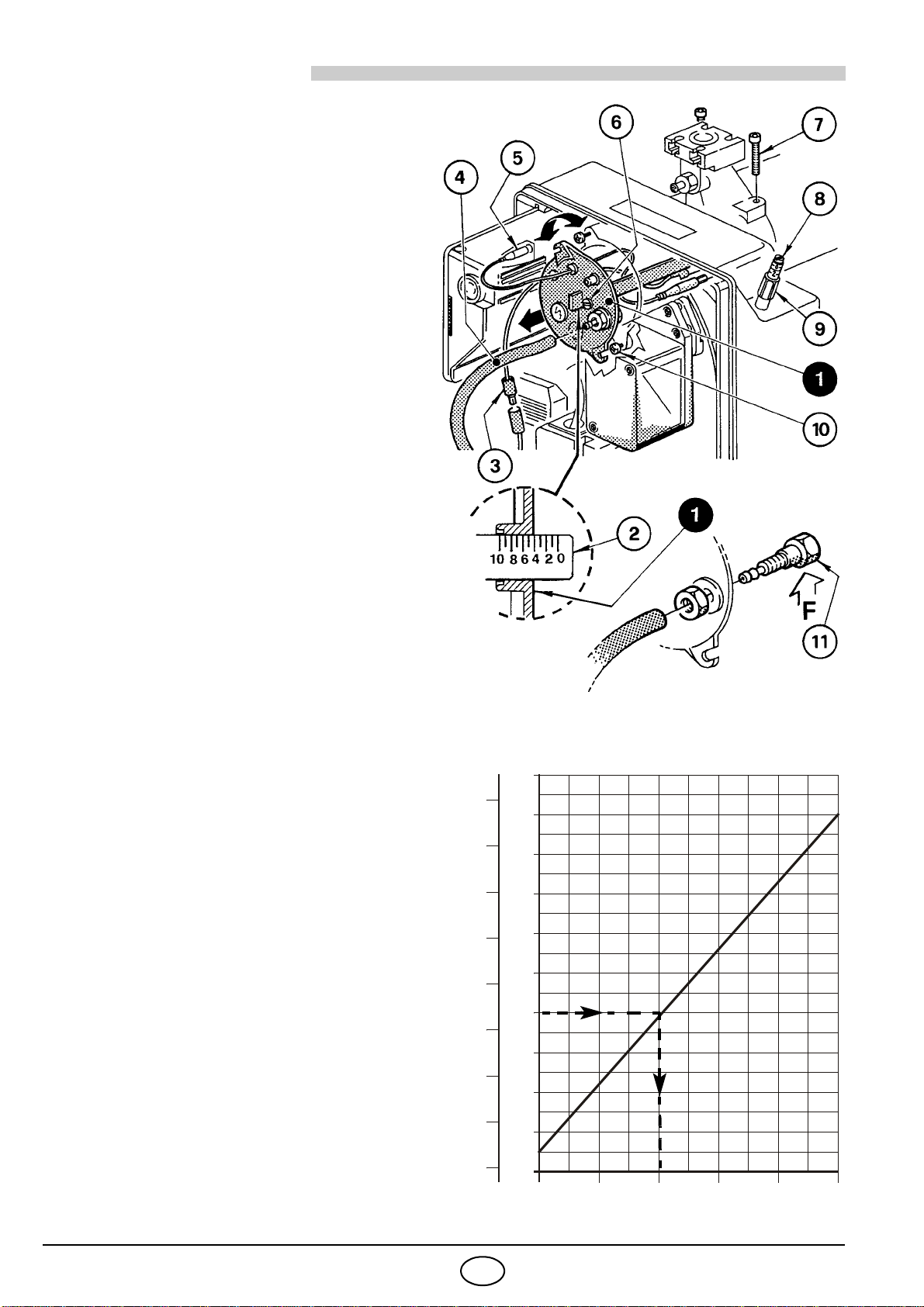

4.1 Regolazione della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.2 Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Regolazione serranda aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

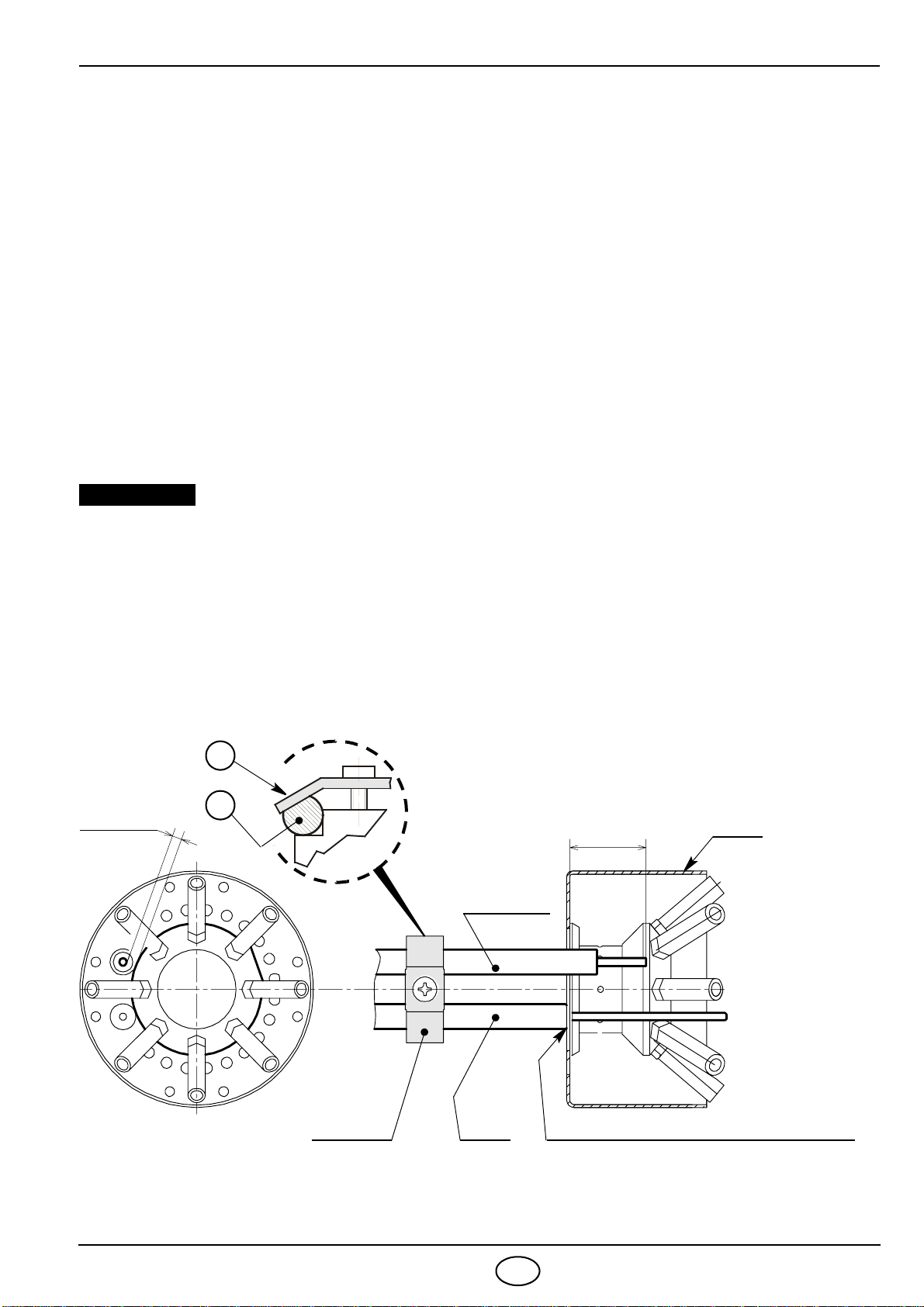

4.4 Posizionamento sonda elettrodo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Controllo della combustione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.6 Pressostato aria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

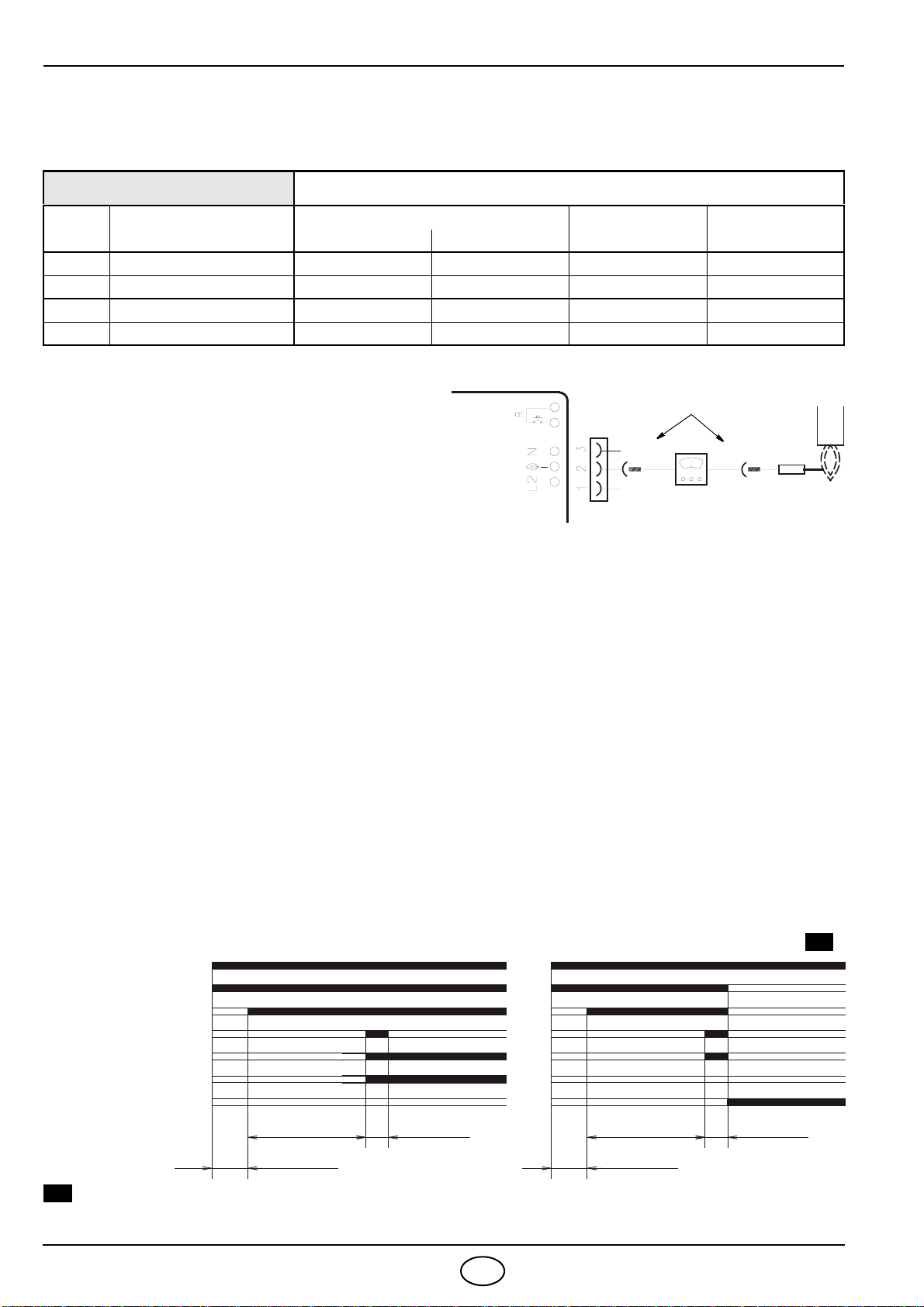

4.7 Programma di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.8 Funzione di riciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.9 Funzione di post-ventilazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.10 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
5.1 Diagnostica visiva apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.1 Difficoltà di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2 Anomalie in funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7. AVVERTENZE E SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.1 Identificazione bruciatore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.2 Regole fondamentali di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3095 2I
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di gas con funzionamento monostadio.
1.1 MATERIALE A CORREDO
Flangia con schermo isolante . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . N° 4
Vite e dado per flangia N° 1 Spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Collegamento sblocco remoto . . . . . . N° 1
1.2 ACCESSORI
KIT DIAGNOSTICA SOFTWARE
E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-
candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…
Per visualizzare la diagnostica procedere come segue:
³Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.
La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.
KIT SBLOCCO REMOTO
Il bruciatore è corredato di un kit di sblocco remoto (RS)composto da un collegamento al quale si può con-
nettere un pulsante fino ad una distanza massima di 20 metri.
Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a
corredo del bruciatore (vedi schema elettrico a pag. 7).
KIT ROTAZIONE MULTIBLOC
E’ disponibile un kit speciale che consente di installare il bruciatore ruotato di 180°, come raffigurato a
pagina 5 nella posizione 5 del paragrafo “3.1 POSIZIONE DI FUNZIONAMENTO”. Tale kit garantisce il cor-
retto funzionamento della valvola della rampa gas.
Il kit deve essere installato in conformità alle leggi e alle normative locali.
³Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.
³Marcatura CE secondo direttiva gas 90/396/CEE; PIN 0085BM0114.
Conforme alle Direttive: CEM 89/336/CEE, Bassa Tensione 73/23/CEE e Macchine 98/37/CEE.
³Rampa gas conforme a EN 676.
³Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 676.
1– Pressostato aria
2– Presa 6 poli per rampa
3– Apparecchiatura con presa 7 poli incorporata
4– Pulsante di sblocco con segnalazione di blocco
5– Gruppo porta testa
6 – Presa di pressione
7 – Flangia con schermo isolante
8 – Gruppo regolazione serranda aria
9 – Servomotore serranda aria
10 –Motore
Fig. 1
D7110
8
6
1
4
2
5
10
3
7
9

3095 3I
2. DATI TECNICI
2.1 DATI TECNICI
Per gas della famiglia 3 (GPL) richiedere kit a parte.
2.2 DIMENSIONI
TIPO 920 T1
Potenza termica (1) 160 ÷330 kW - 137.600 ÷283.800 kcal/h
Gas naturale (Famiglia 2) Pci: 8 ÷12 kWh/Nm3= 7000 ÷10.340 kcal/Nm3
Pressione: min. 20 mbar - max. 100 mbar
Alimentazione elettrica Monofase, 230V ±10% ~50Hz
Motore 1,9A assorbiti - 2720 g/min. - 288 rad/s
Condensatore 8 µF
Trasformatore d’accensione Primario 230V - 0,2A – Secondario 8 kV - 12 mA
Potenza elettrica assorbita 0,43 kW
(1) Condizioni di riferimento: Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.
PAESE AT - IT - DK - CH GB - IE DE FR NL LU BE
CATEGORIA GAS II2H3B/P II2H3P II2ELL3B/P II2Er3P II2L3B/P II2E3B/P I2E(R)B,I3P
PRESSIONE
GAS
G20 H 20 –––
–– –
G25 L –25 20 – 25 25 –
G20 E ––20 20/25 ––20/25
503 225÷203
278÷300
300
150 150
216
170
200
218
45°
45°
11 80,5
203
345
392
286
ø137
137
D4476

3095 4I
2.3 CAMPO DI LAVORO, (secondo EN 676)
CALDAIE DI PROVA
Il campo di lavoro è stato ottenuto su caldaie di prova secondo norma EN 676.
CALDAIE COMMERCIALI
L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le
dimensioni della sua camera di combustione sono prossime a quelle previste nella norma EN 676.
Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con
dimensioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, con-
sultare i costruttori.
CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ
Per avere la massima potenzialità occorrono 9,9 mbar misurati al manicotto (M2, vedi cap. 3.5, pag. 6) con
camera di combustione a 0 mbar e gas G20 – Pci = 10 kWh/m3(8.570 kcal/m3).
130.000 290.000
kW150
Potenza termica
kcal/h
2,4
0,8
0
Pressione in camera di
combustione – mbar
D6231
170 190 210 230 250 270 290 310 350
1,6
170.000 210.000 250.000
4,0
330
3,2
130.000 290.000
kW150
Potenza termica
kcal/h
6
3
2
Pressione gas alla testa
di combustione in mbar
D6232 170 190 210 230 250 270 290 310 350
4
170.000 210.000 250.000
7
330
5
8
9
10

3095 5I
3. INSTALLAZIONE
L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E
NORMATIVE LOCALI.
3.1 POSIZIONE DI
FUNZIONAMENTO
Il bruciatore è predisposto esclusi-
vamente per il funzionamento
nella posizione 1.
Le installazioni nelle posizioni 2, 3,
5, 6, 7 non garantiscono la chiusura
della serranda aria in sosta.
L’installazione nella posizione 5é
possibile solamente tramite il “Kit
rotazione MULTIBLOC” da ordi-
narsi separatamente. L’installa-
zione 4è vietata per motivi di
sicurezza.
3.2 FISSAGGIO ALLA CALDAIA
Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni:
³Allargare, se necessario, i fori dello schermo isolante (3, fig. 3).
³Fissare alla portina della caldaia (1) la flangia (5) mediante le quattro viti (4) e (se necessario) i dadi (2)
interponendo lo schermo isolante (3) ma tenendo allentata una delle due viti superiori (4),(vedi fig. 2).
³Infilare la testa di combustione del bruciatore nella flangia (5), stringere la flangia con la vite (6), quindi
bloccare la vite (4) rimasta allentata.
N.B.: Il bruciatore può essere fissato con la quota (A) variabile (vedi fig. 4). Assicurarsi comunque che la
testa di combustione attraversi tutto lo spessore della portina della caldaia.
D4450
1 2 3 4
5 6 7
Fig. 3
Fig. 4
225÷203
D5012
D6341
Fig. 2
SW1003
A

3095 6I
3.3 RAMPA GAS, (secondo EN 676)
La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.
3.4 ALIMENTAZIONE ELETTRICA RAMPA
L’ingresso dei cavi di alimentazione della rampa gas può
avvenire alla destra oppure alla sinistra del bruciatore,
come illustrato nella figura 5.
In funzione della posizione d’entrata, si dovranno invertire lo
stringicavo con presa di pressione (1) e lo stringicavo (2).
Pertanto, é necessario verificare:
³il corretto posizionamento dello stringicavo (1);
³il corretto posizionamento del tubo in modo da evitare
strozzature e impedire il passaggio dell’aria al presso-
stato.
ATTENZIONE
Nel caso in cui fosse necessario, tagliare il tubo alla
misura desiderata.
3.5 LINEA DI ALIMENTAZIONE GAS
RAMPA GAS ATTACCHI IMPIEGO
TIPO CODICE INGRESSO USCITA
MBDLE 410 B01 3970549 Rp 1 1/4 Flangia 3 Gas naturale ≤200kW e GPL 160 ÷ 330 kW
MBDLE 412 B01 3970550 Rp 1 1/4 Flangia 3 Gas naturale ≤300 kW
MBDLE 415 B01 3970558 Rp 1 1/2 Flangia 3 Gas naturale ≥300 kW
2
12
1
D7113
Fig. 5
M2
Fig. 6
D5209
123M156748
1– Condotto arrivo gas
2– Saracinesca manuale (a carico dell’installatore)
3– Manometro pressione gas (a carico dell’installatore)
4– Filtro
5– Pressostato gas
6– Valvola di sicurezza
7– Stabilizzatore di pressione
8– Valvola di regolazione
M1 – Presa per la misurazione pressione di alimentazione
M2 – Presa per la misurazione pressione alla testa

3095 7I
3.6 COLLEGAMENTI ELETTRICI LEGENDA
C– Condensatore
CN1 – Connettore sonda
E– Elettrodo
h1 – Contaore
MV – Motore
PA – Pressostato aria min.
PG – Pressostato gas min.
RS – Reset remoto
SM – Servomotore
SO – Sonda ionizzazione
Interruttore
generale
230V ~ 50Hz
D4628
MG569
APPARECCHIATURA
A CURA
DELL’INSTALLATORE
ESEGUITO
IN FABBRICA
Marrone
Blu
Nero
ATTENZIONE:
³Non scambiare il neutro con la fase, rispettare esattamente lo
schema indicato ed eseguire un buon collegamento di terra.
³La sezione dei conduttori deve essere di min. 1 mm2. (Salvo diverse
indicazioni di norme e leggi locali).
³I collegamenti elettrici eseguiti dall’installatore devono rispettare le
norme vigenti nel paese.
COLLAUDO
³Verificare l’arresto del bruciatore aprendo i termostati.
³Verificare il blocco del bruciatore in funzionamento aprendo il connettore (CN1)
inserito nel filo rosso della sonda, posto all’esterno dell’apparecchiatura.
APPARECCHIATURA, (vedi fig. 7)
Per estrarre l’apparecchiatura dal bruciatore è necessario:
³sconnettere tutti i connettori ad essa collegati, la spina a 7 poli, i cavi di al-
ta tensione ed il filo di terra (TB);
³svitare la vite (A, fig. 7) e tirare l’apparecchiatura nel senso della freccia.
Per l’installazione dell’apparecchiatura è necessario:
³avvitare la vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm;
³connettere tutti connettori precedentemente scollegati.
NOTE:
I bruciatori sono stati omologati per funzionamento intermittente.
Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere
all’apparecchiatura elettrica di effettuare un controllo della propria efficienza
all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal ter-
mostato limite (TL) della caldaia. Se così non fosse, è necessario applicare in
serie a (TL) un interruttore orario che provveda all’arresto del bruciatore al-
meno una volta ogni 24 ore.
S3 – Spia blocco
(230V - 0,5 A max)
T6A –Fusibile
TB – Terra bruciatore
TL – Termostato limite
TS – Termostato di sicurezza
V10 – Valvola di sicurezza
V11 – Valvola di regolazione
X.. – Spina
XP.. –Presa
A
Fig. 7
E9250

3095 8I
4. FUNZIONAMENTO
POTENZA ALL’ACCENSIONE
L’accensione deve avvenire a potenza ridotta e
non superiore ai 120 kW.
Per misurare la potenza all'accensione:
– Scollegare il connettore (CN1) sul cavo della son-
da di ionizzazione (vedi collegamenti elettrici a
pag. 7); il bruciatore si accende e va in blocco
dopo il tempo di sicurezza (3s).
– Eseguire 10 accensioni con blocchi consecutivi.
– Leggere al contatore la quantità totale di gas con-
sumata. Questa quantità dovrà essere uguale o
inferiore a:
0,10 Nm3 per G20 (gas naturale H);
0,10 Nm3 per G25 (gas naturale L);
0,03 Nm3 per G31 (GPL).
4.1 REGOLAZIONE DELLA COMBU-
STIONE, (vedi fig. 8)
In conformità con la Direttiva Rendimento 92/42/CEE,
l’applicazione del bruciatore alla caldaia, la regola-
zione e il collaudo, devono essere eseguiti nell’osser-
vanza del manuale d’istruzione della caldaia stessa,
compreso il controllo della concentrazione di CO e
CO2nei fumi, della loro temperatura e di quella me-
dia dell’acqua della caldaia.
A seconda della portata richiesta dalla caldaia va de-
finita la regolazione della testa di combustione e la
regolazione della serranda aria.
Il bruciatore lascia la fabbrica tarato per la mini-
ma potenza.
4.2 REGOLAZIONE TESTA DI COMBU-
STIONE
Dipende dalla portata del bruciatore e si esegue ruo-
tando in senso orario o antiorario la vite di regolazio-
ne (6) fino a che la tacca incisa sulla staffa di
regolazione (2) coincide con il piano esterno del
gruppo testa (1).
Nello schizzo di fig. 8, la testa è regolata per una
portata di 230 kW. La tacca 4della staffa di regola-
zione coincide con il piano esterno del gruppo testa
come indicato sul diagramma.
Esempio:
Il bruciatore è installato in una caldaia da 210 kW.
Considerando un rendimento del 90% il bruciatore
dovrà erogare circa 230 kW. Dal diagramma risulta
che per questa potenzialità la regolazione va effettua-
ta sulla tacca 4.
NOTA
Il diagramma è orientativo; per garantire le migliori
prestazioni del bruciatore si consiglia di regolare la
testa in funzione delle esigenze richieste dal tipo di
caldaia.
SW1004
210,000
150,000
290,000
190,000
170,000
130,000
kcal/h kW
08246 Tacca
150
190
210
250
270
290
310
330
170
230
350
10
D6235
230,000
250,000
270,000
Fig. 8

3095 9I
ESTRAZIONE GRUPPO TESTA, (vedi fig. 8, pag. 8)
Per l’estrazione del gruppo testa eseguire le seguenti operazioni:
Estrarre il gruppo porta testa (1) dopo aver tolto le viti (7), sconnesso i collegamenti (3 e 5), sfilato il tubetto (4)
e allentato le viti (10).
Si raccomanda di non alterare la posizione di regolazione staffa–gomito nella fase di smontaggio
RIMONTAGGIO GRUPPO TESTA, (vedi fig. 8, pag. 8)
Attenzione
³Al rimontaggio del gruppo testa, avvitare le viti (7) (senza bloccarle) fino a battuta; quindi bloccarle con
una coppia di serraggio di 3 - 4 Nm.
³Controllare che, durante il funzionamento, non si verifichino perdite di gas dalle sedi delle viti.
³Qualora accidentalmente si allentasse la presa di pressione (11) si raccomanda il corretto fissaggio assicu-
randosi che il foro (F) posto nella parte interna del gruppo testa (1) sia rivolto verso il basso.
4.3 REGOLAZIONE SERRANDA ARIA, (vedi fig. 8, pag. 8)
Il primo avviamento deve sempre essere effettuato con serranda aria superiore a tacca 1.
La serranda aria lascia la fabbrica tarata per la minima potenza.
Per effettuare la regolazione procedere come segue:
³Allentare il dado (9) e agire sulla vite (8).
³All’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al
camino di 0,5 mbar.
4.4 POSIZIONAMENTO SONDA ELETTRODO, (vedi fig. 9)
ATTENZIONE
ELETTRODO
TAZZA
Appoggiare l’isolatore della sonda alla tazza
D4020
31 ± 0,3
SONDA
PIASTRINA
Fig. 9 ATTENZIONE
Assicurarsi che la piastrina (1) sia sempre inserita
nella spianatura dell’elettrodo (2).
3,5 ± 0,3 2
1

3095 10 I
4.5 CONTROLLO DELLA COMBUSTIONE
È consigliabile regolare il bruciatore, a seconda del tipo di gas utilizzato, secondo le indicazioni fornite
nella tabella seguente:
CORRENTE DI IONIZZAZIONE
La corrente minima per far funzionare l’appa-
recchiatura è 5 µA.
Il bruciatore dà una corrente nettamente
superiore, tale da non richiedere normal-
mente alcun controllo.
Qualora, comunque, si voglia misurare la
corrente di ionizzazione bisogna aprire il con-
nettore (CN1) inserito nel filo rosso ed inserire un microamperometro (vedi schema elettrico pag. 7).
4.6 PRESSOSTATO ARIA
Eseguire la regolazione del pressostato aria dopo aver effettuato tutte le altre regolazioni del bruciatore con il
pressostato aria regolato a inizio scala. Con il bruciatore funzionante alla potenza richiesta, ruotare la manopola
lentamente in senso orario fino al blocco del bruciatore. Ruotare quindi la manopola in senso antiorario di un
valore pari a circa il 20% del valore regolato e verificare successivamente il corretto avviamento del bruciatore.
Se il bruciatore si blocca nuovamente, girare ancora un poco la manopola in senso antiorario.
Il bruciatore lascia la fabbrica con il pressostato tarato a inizio scala.
Attenzione:
Per norma, il pressostato aria deve impedire che la pressione dell’aria scenda al di sotto dell’ 80% del
valore di regolazione e che il CO nei fumi superi l' 1% (10.000 ppm).
Per accertarsi di ciò, inserire un analizzatore della combustione nel camino, chiudere lentamente la bocca di
aspirazione del ventilatore (per esempio con un cartone) e verificare che avvenga il blocco del bruciatore prima
che il CO nei fumi superi l' 1%.
4.7 PROGRAMMA DI AVVIAMENTO
Segnalato dalla spia sull’apparecchiatura di comando e controllo (4, fig. 1, pag. 2).
EN 676 ECCESSO D’ARIA: potenza max. λ≤1,2 – potenza min. λ≤1,3
GAS CO2max. teorico
0 % O2
Taratura CO2% CO
mg/kWh NOx
mg/kWh
λ= 1,2 λ= 1,3
G 20 11,7 9,7 9,0 ≤100 ≤170
G 25 11,5 9,5 8,8 ≤100 ≤170
G 30 14,0 11,6 10,7 ≤100 ≤230
G 31 13,7 11,4 10,5 ≤100 ≤230
D4631
+_
SO
CN1
Fig. 10
Termostato
Motore
Traf. d’accensione
Valvola
Fiamma
Blocco 40s min. 3s max. 40s min. 3s max.
Blocco per mancata accensione A Normale
D6236
Servomotore
8÷27s 8÷27s
A

3095 11 I
4.8 FUNZIONE DI RICICLO
L’apparecchiatura permette il riciclo, ossia la ripetizione completa del programma di avviamento, per un
massimo di 3 tentativi nel caso in cui la fiamma si spegne in funzionamento.
4.9 FUNZIONE DI POST-VENTILAZIONE
La post-ventilazione è una funzione che mantiene la ventilazione dell’aria anche dopo lo spegnimento del
bruciatore. Lo spegnimento del bruciatore avviene all’apertura del termostato limite (TL) con la conse-
guente interruzione dell’apporto di combustibile delle valvole.
Per utilizzare questa funzione è necessario agire sul pulsante di sblocco quando il termostato limite (TL)
non è commutato (BRUCIATORE SPENTO).
Il tempo di post-ventilazione può essere impostato per un massimo di 6 minuti, procedendo come segue:
³Premere il pulsante di sbocco per 5 secondi almeno, finchè il led di segnalazione diventa rosso.
³Impostare il tempo desiderato premendo il pulsante più volte: 1 volta = 1 minuto di post-ventilazione.
³Dopo 5 secondi l’apparecchiatura segnalerà automaticamente i minuti impostati tramite i lampeggi del
led rosso: 1 lampeggio = 1 minuto di post-ventilazione.
Per resettare tale funzione è sufficiente premere il pulsante per 5 secondi finchè il led di segnalazione
diventa rosso e rilasciarlo senza eseguire nessuna operazione, poi attendere almeno 20 secondi per far
ripartire il bruciatore.
Se durante la post-ventilazione vi è una nuova richiesta di calore, alla commutazione del termostato limite
(TL) il tempo di post-ventilazione si interrompe e inizia un nuovo ciclo di funzionamento del bruciatore.
L’apparecchiatura esce dalla fabbrica con la seguente impostazione: 0 minuti = no post-ventilazione.
4.10 SBLOCCO APPARECCHIATURA
Per effettuare lo sblocco dell’apparecchiatura procedere come segue:
³Premere il pulsante di sblocco per almeno 1 secondo.
Nel caso in cui il bruciatore non riparta è necessario verificare la chiusura del termostato limite (TL).
5. MANUTENZIONE
Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al bru-
ciatore agendo sull’interruttore generale dell’impianto e chiudere la valvola di intercettazione del gas.
Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in con-
formità alle leggi e normative locali.
La periodica manutenzione è essenziale per un buon funzionamento del bruciatore; evita in questo modo con-
sumi inutili di combustibile e riduce le emissioni inquinanti nellíambiente.
LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SE-
GUENTI:
³Verificare periodicamente la possibile ostruzione dei fori del
distributore gas e, se necessario, pulire con un utensile ap-
puntito come illustrato nella figura 11.
³Verificare che non ci siano occlusioni o strozzature nei tubi di
alimentazione e ritorno del combustibile, nelle zone di aspira-
zione aria e nei condotti di evacuazione dei prodotti della com-
bustione.
³Verificare la corretta esecuzione dei collegamenti elettrici del
bruciatore e della rampa gas.
³Verificare il corretto posizionamento della presa di pressione
(6, fig. 1, pag. 2).
³Verificare che la rampa gas sia idonea alla potenzialità del bru-
ciatore, al tipo di gas utilizzato ed alla pressione gas della rete.
³Verificare il corretto posizionamento della testa di combustione e del suo fissaggio alla caldaia.
Fig. 11
E9252

3095 12 I
³Verificare il corretto posizionamento della serranda aria.
³Verificare il corretto posizionamento della sonda di ionizzazione e dell'elettrodo (vedi fig. 9, pag. 9).
³Verificare la regolazione del pressostato aria e del pressostato gas.
Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi
indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:
Percentuale di CO2(%); Contenuto di CO (ppm); Contenuto NOx (ppm);
Corrente di ionizzazione (µA); Temperatura dei fumi al camino.
5.1 DIAGNOSTICA VISIVA APPARECCHIATURA
L’apparecchiatura in dotazione ha una funzione diagnostica attraverso la quale è possibile individuare le
eventuali cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, è necessario premere il pulsante di sblocco per almeno 3 secondi dall’istante di
messa in sicurezza (blocco).
L’apparecchiatura genera una sequenza di impulsi che si ripete ad intervalli costanti di 2 secondi.
La sequenza degli impulsi emessi dall’apparecchiatura identifica le possibili tipologie di guasto che vengono
elencate nella seguente tabella.
Per resettare l’apparecchiatura dopo la visualizzazione della diagnostica visiva è
necessario premere il pulsante di sblocco.
SEGNALE CAUSA PROBABILE
2 lampeggi
Non viene rilevato un segnale stabile di fiamma alla fine del tempo di sicurezza:
– guasto alla sonda di ionizzazione;
– guasto alla valvola gas;
– inversione fase/neutro;
– guasto al trasformatore di accensione;
– bruciatore non regolato (gas insufficiente).
3 lampeggi
Pressostato aria di minima non chiude o è già chiuso prima della chiusura del
termostato limite:
– guasto al pressostato aria;
– pressostato aria non regolato;
4 lampeggi
Luce presente in camera prima dell’accensione e allo spegnimento del bruciatore:
– presenza di luce estranea prima o dopo la commutazione del termostato limite;
– presenza di luce estranea durante la pre-ventilazione;
– presenza di luce estranea durante la post-ventilazione.
6 lampeggi
Perdita aria di ventilazione:
– perdita aria durante la pre-ventilazione;
– perdita aria durante o dopo il tempo di sicurezza.
7 lampeggi
Sparizione della fiamma durante il funzionamento:
– bruciatore non regolato (gas insufficiente);
– guasto alla valvola gas;
– cortocircuito tra la sonda di ionizzazione e la terra.
2sLampeggi Lampeggi
LED ROSSO acceso
premere sblocco per 3s Intervallo
ATTENZIONE

3095 13 I
6. ANOMALIE / RIMEDI
Si elencano alcune cause e i possibili rimedi a una serie di anomalie che potrebbero verificarsi e portare ad
un mancato o non regolare funzionamento del bruciatore. Un’anomalia, nel funzionamento nella maggior
parte dei casi, porta alla accensione della segnalazione all’interno del pulsante di sblocco dell’apparecchia-
tura di comando e controllo (4, fig. 1, pag. 2).
All’accendersi di questo segnale, il bruciatore potrà funzionare nuovamente solo dopo aver premuto a
fondo il pulsante di sblocco; fatto ciò, se avviene un’accensione regolare, si può imputare l’arresto ad una
anomalia transitoria e non pericolosa.
Al contrario, se il blocco persiste si dovrà ricercare la causa dell’anomalia e attuare i rimedi illustrati nella
tabella seguente.
6.1 DIFFICOLTÀ DI AVVIAMENTO
ANOMALIE POSSIBILE CAUSA RIMEDIO
Il bruciatore non parte
alla chiusura del termo-
stato limite.
Manca l’alimentazione elettrica.
Verificare presenza tensione ai mor-
setti L1 – N della spina 7 poli.
Verificare lo stato dei fusibili.
Verificare che il termostato di sicurez-
za non sia in blocco.
Manca gas.
Verificare l’apertura della saracinesca.
Verificare che le valvole abbiano com-
mutato in posizione aperto e che non
vi siano corticircuiti.
Il pressostato gas non chiude il
contatto. Provvedere ad una sua regolazione.
Le connessioni dell’apparecchiatu-
ra elettronica non sono corretta-
mente inserite.
Controllare e connettere a fondo tutte
le prese.
Il pressostato aria è commutato in
posizione di funzionamento. Sostituire il pressostato.
Il servomotore è bloccato.
Verificare l’esatto collegamento elettrico.
Il servomotore non arriva a fine corsa
e quindi non eccita il micro di consen-
so d’avviamento del bruciatore.
Verificare la bontà del micro.
Il bruciatore esegue
normalmente il ciclo di
preventilazione ed ac-
censione e si blocca
dopo circa 3s.
È invertito il collegamento
fase-neutro. Provvedere ad un loro scambio.
Manca o è inefficace il collegamen-
to di terra. Provvedere a renderlo efficiente.
La sonda di ionizzazione è a massa o
non è immersa nella fiamma o è inter-
rotto il suo collegamento con l’appa-
recchiatura o questo presenta difetto
di isolamento verso massa.
Verificare la corretta posizione ed
eventualmente aggiustarla secondo
quanto indicato in questo manuale.
Ripristinare il collegamento elettrico.
Sostituire il collegamento difettoso.
Avviamento del brucia-
tore con ritardo di ac-
censione.
L’elettrodo di accensione è mal po-
sizionato.
Provvedere a una corretta regolazione
secondo quanto indicato in questo ma-
nuale.
Portata dell’aria troppo elevata. Regolare la portata dell’aria secondo
quanto indicato in questo manuale.
Freno valvola troppo chiuso con in-
sufficiente uscita di gas. Effettuare una corretta regolazione.

3095 14 I
6.2 ANOMALIE IN FUNZIONAMENTO
Il bruciatore va in bloc-
co dopo la fase di pre-
ventilazione perché la
fiamma non si accende.
Le elettrovalvole fanno passare
troppo poco gas.
Verificare la pressione in rete e/o re-
golare l’elettrovalvola come indicato in
questo manuale.
Le elettrovalvole sono difettose. Procedere ad una loro sostituzione.
Manca o è irregolare l’arco elettrico
di accensione.
Verificare il corretto inserimento dei
connettori.
Verificare l’esatta posizione dell’elet-
trodo secondo quanto indicato in que-
sto manuale.
Presenza di aria nella tubazione. Provvedere ad uno sfiatamento com- pleto della linea di alimentazione del
gas.
Il bruciatore va in bloc-
co in fase di preventila-
zione.
Il pressostato aria non commuta il
contatto.
Il pressostato è difettoso; provvedere
ad una sua sostituzione.
La pressione dell’aria è troppo bassa
(testa mal regolata).
La fiamma è esistente. Valvole difettose: provvedere alla loro
sostituzione.
La presa di pressione (11, fig. 8,
pag. 8) è mal posizionata.
Effettuare un corretto posizionamento
secondo quanto descritto in questo
manuale al cap. 4.2 pagina 8.
Il bruciatore continua a
ripetere il ciclo di avvia-
mento senza che inter-
venga il blocco.
La pressione del gas in rete è molto
prossima al valore sul quale è rego-
lato il pressostato gas. Il calo di
pressione repentino che si ha
all’apertura della valvola, provoca
l’apertura del pressostato stesso,
per cui la valvola richiude subito e si
ferma il motore.
La pressione torna poi ad aumenta-
re, il pressostato richiude e fa ripar-
tire il ciclo di avviamento e così via.
Abbassare la regolazione della pres-
sione del pressostato.
ANOMALIA POSSIBILE CAUSA RIMEDIO
Il bruciatore va in
blocco in funziona-
mento.
Sonda a massa.
Verificare la corretta posizione ed
eventualmente aggiustarla secondo
quanto indicato in questo manuale.
Provvedere alla pulizia o la sostituzione
della sonda di ionizzazione.
Sparizione della fiamma per 4 volte. Verificare la pressione del gas in rete e/ o regolare l’elettrovalvola come indi-
cato in questo manuale.
Apertura pressostato aria.
La pressione dell’aria è troppo bassa
(testa mal regolata).
Il pressostato aria è difettoso: provve-
dere alla sua sostituzione.
Arresto del brucia-
tore. Apertura pressostato gas. Verificare la pressione in rete e/o rego-
lare l’elettrovalvola come indicato in
questo manuale.
ANOMALIE POSSIBILE CAUSA RIMEDIO

3095 15 I
7. AVVERTENZE E SICUREZZA
Al fine di garantire una combustione col minimo tasso di emissioni inquinanti, le dimensioni ed il tipo di ca-
mera di combustione del generatore di calore, devono corrispondere a valori ben definiti.
È pertanto consigliato consultare il Servizio Tecnico di Assistenza prima di scegliere questo tipo di brucia-
tore per l’abbinamento con una caldaia. Il personale abilitato è quello avente i requisiti tecnico professionali
indicati dalla legge 5 marzo 1990 n° 46.
L’organizzazione commerciale dispone di una capillare rete di agenzie e servizi tecnici il cui personale par-
tecipa periodicamente a corsi di istruzione e aggiornamento presso il Centro di Formazione aziendale.
Questo bruciatore deve essere destinato solamente all’uso per il quale è stato espressamente realizzato.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a per-
sone, animali o cose, da errori d’installazione, di regolazione, di manutenzione e da usi impropri.
7.1 IDENTIFICAZIONE BRUCIATORE
La Targhetta d’identificazione di prodotto riporta il numero di matricola, il modello e i principali dati tecnico-
prestazionali. La manomissione, l'asportazione, la mancanza della Targhetta d’identificazione non permette
la sicura identificazione del prodotto e rende difficoltosa e/o pericolosa qualsiasi operazione di installazione
e di manutenzione.
7.2 REGOLE FONDAMENTALI DI SICUREZZA
³È vietato l’uso dell’apparecchio da parte di bambini o persone inesperte.
³È assolutamente vietato tappare con stracci, carte od altro le griglie di aspirazione o di dissipazione e
l'apertura di aerazione del locale dov'è installato l'apparecchio.
³È vietato qualsiasi tentativo di riparazione dell’apparecchio da parte di personale non autorizzato.
³È pericoloso tirare o torcere i cavi elettrici.
³È vietata qualsiasi operazione di pulizia prima di avere scollegato l’apparecchio dalla rete di alimentazio-
ne elettrica.
³Non effettuare pulizie del bruciatore né di sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.). La pulizia della mantellatura deve essere fatta solamente con acqua saponata.
³Non appoggiare oggetti sul bruciatore.
³Non tappare o ridurre dimensionalmente le aperture di aerazione del locale dov’è installato il generatore.
³Non lasciare contenitori e sostanze infiammabili nel locale dov’è installato l’apparecchio.

3095 1D
INHALT
1. BESCHREIBUNG DES BRENNERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.1 Mitgeliefertes Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
1.2 Zubehörteile. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
2. TECHNISCHE MERKMALE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.2 Abmessungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2.3 Arbeitsfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.1 Betriebsposition. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.2 Brennermontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3.3 Gasstrecken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.4 Stromversorgung der Gasarmatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.5 Gasanschluss-Schema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.6 Elektrisches Verdrahtungsschema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. BETRIEB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1 Einstellung der Brennerleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.2 Brennerkopfeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Luftklappeneinstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.4 Fühler - und Elektrodenstellung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Verbrennungskontrolle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.6 Luftdruckwächter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.7 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.8 Wiederanlauffunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.9 Nachbelüftungsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.10 Entstörung des Steuergeräts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5. WARTUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5.1 Visuelle Diagnostik des Steuergeräts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6. STÖRUNGEN / ABHILFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.1 Anfahrschwierigkeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2 Betriebsstörungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7. HINWEISE UND SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.1 Kennzeichnung des Brenners . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.2 Grundlegende Sicherheitsregeln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3095 2D
1. BESCHREIBUNG DES BRENNERS
Gasbrenner mit einstufigem Betrieb.
1.1 MITGELIEFERTES ZUBEHÖR
Kesselflansch mit Isolierdichtung . . . . .1 St. Schraube und Muttern für Brennerflansch . . . . . . . 1 St.
7 poliger Stecker. . . . . . . . . . . . . . . . . .1 St. Schrauben und Muttern für Kesselflansch . . . . . . . 4 St.
Verbindung Fernentstörung. . . . . . . . . .1 St.
1.2 ZUBEHÖRTEILE
SATZ SOFTWAREDIAGNOSE
Zur Verfügung steht ein Spezialsatz, der die Lebensdauer des Brenners mittels optischem Anschluss an
einen PC erkennt und seine Betriebsstunden, die Anzahl und Typik der Störabschaltungen, die Seriennum-
mer des Steuergeräts usw. angibt. Zur Ansicht der Diagnose wie folgt vorgehen:
³Den gesondert gelieferten Satz an der dazu vorgesehenen Steckerbuchse des Steuergeräts anschließen.
Die Anzeige der Informationen erfolgt nach dem Start des Softwareprogramms im Satz.
SATZ FERNENTSTÖRUNG
Der Brenner ist mit einem Fernentstörungssatz (RS) ausgerüstet, der aus einer Verbindung besteht, an der
bis zu einer Entfernung von max. 20 Metern eine Taste angeschlossen werden kann. Zur Installation, den
werkseitig vorbereiteten Schutzblock entfernen und den mit dem Brenner gelieferten einbauen (siehe
Schaltplan auf Seite 7).
SATZ FÜR MULTIBLOC-DREHUNG
Zur Verfügung steht ein spezieller Satz, mit dem der Brenner um 180° gedreht installiert werden kann, wie
auf Seite 5, Position 5, Punkt "3.1 BETRIEBSPOSITION" dargestellt. Dieser Satz gewährleistet den korrek-
ten Betrieb des Ventils der Gasstrecke. Der Satz muss in Konformität mit den örtlichen Gesetzen und Vor-
schriften installiert werden.
1–Luftdruckwächter
2– 6 - polige Steckdose für Gasstrecke
3– Steuergerät mit 7 - poliger Steckdose
4– Entstörtaste mit Störanzeige
5– Kopfblock - Halter
6 – Druckanschluß
7 – Kesselflansch mit Isolierdichtung
8 – Luftklappenregulierung
9 – Stellantrieb
10 – Motor
³Der Brenner entspricht dem Schutzart IP X0D (IP 40) gemäß EN 60529.
³CE Kennzeichnung gemäß der Gasgeräterichtlinie 90/396/EWG; PIN 0085BM0114.
Gemäß Richtlinien: EMV 89/336/EWG, Niederspannungsrichtlinie 73/23/EWG und Maschinenrichtlinie
98/37/EWG.
³Gasstrecke gemäß der Euronorm EN 676.
³Der Brenner ist gemäß der Norm EN 676 für intermittierenden Betrieb typgenehmigt.
Abb. 1
D7110
8
6
1
4
2
5
10
3
7
9
