AIRFORCE Gabrielle Technical manual

MONTAGE- UND GEBRAUCHSANWEISUNG
INSTRUCTIONS ON MOUNTING AND USE
PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI
MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING
MONTAJE Y MODO DE EMPLEO
ISTRUZIONI DI MONTAGGIO E D’USO
I
ES
NL
F
GB
D
Model : Gabrielle

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro
Always wear work gloves for all installation and maintenance operations
Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.
Munissez-vous de gants de travail avant d’eectuer toute opération d’installation et d’entretien.
Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.
Todas las operaciones de instalación y mantenimiento se deben realizar utilizando guantes de trabajo.
Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade
Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις εγκατάστασης και συντήρησης.
Använd alltid skyddshandskar vid installation och underhåll.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Ved alle installasjonsprosedyrer og alt vedlikehold av ventilatoren må man bruke arbeidshansker
Ved alle installations- og vedligeholdelsesindgreb skal der bæres arbejdshandsker.
Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
Při všech instalačních a údržbových pracích používejte pracovní rukavice
Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.
Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt
за всички операции по инсталиране и техническо обслужване използвайте работни ръкавици.
Pentru toate operaţiile de instalare şi întreţinere utilizaţi mănuși de protecţie.
Для выполнения всех операций по установке и уходу используйте рабочие перчатки.
Kasutage paigaldus- ja hooldustöödel kaitsekindaid.
IT
EN
DE
FR
NL
ES
PT
GR
SV
FI
NO
DA
PL
CZ
SK
HU
BG
RO
RU
ET










































 
 

 


 





































16
Warnung
D WARNUNG
Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und
erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem
sie über betreende Anleitungen im Sinne einer sicheren Bedienung des Geräts
aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden
Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung
undWartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von
Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das
Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten,
die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck
des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne
korrekt montiertes Gitter!
Die zugänglichen Teile können heiß werden, wenn die Kochäche benutzt wird.
Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch
Geräte zur Verbrennung von Gas oder anderen Brennstoen erzeugtem Rauch benutzt
wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere
Brennstoe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des
Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf oenem
Feuer zuzubereiten. Die Benutzung von oenem Feuer ist für die Filter schädlich und kan
zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren
darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt.
Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des
Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen
örtlichen Behörden strikt eingehalten werden.
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/
EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich
vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer
dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.
Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für
Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen
zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über
Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn

17
DWARNUNG
das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-
Center oder von einer anderen Person mit ähnlicher Qualikation ausgetauscht werden,
um Gefahrensituationen zu vermeiden.

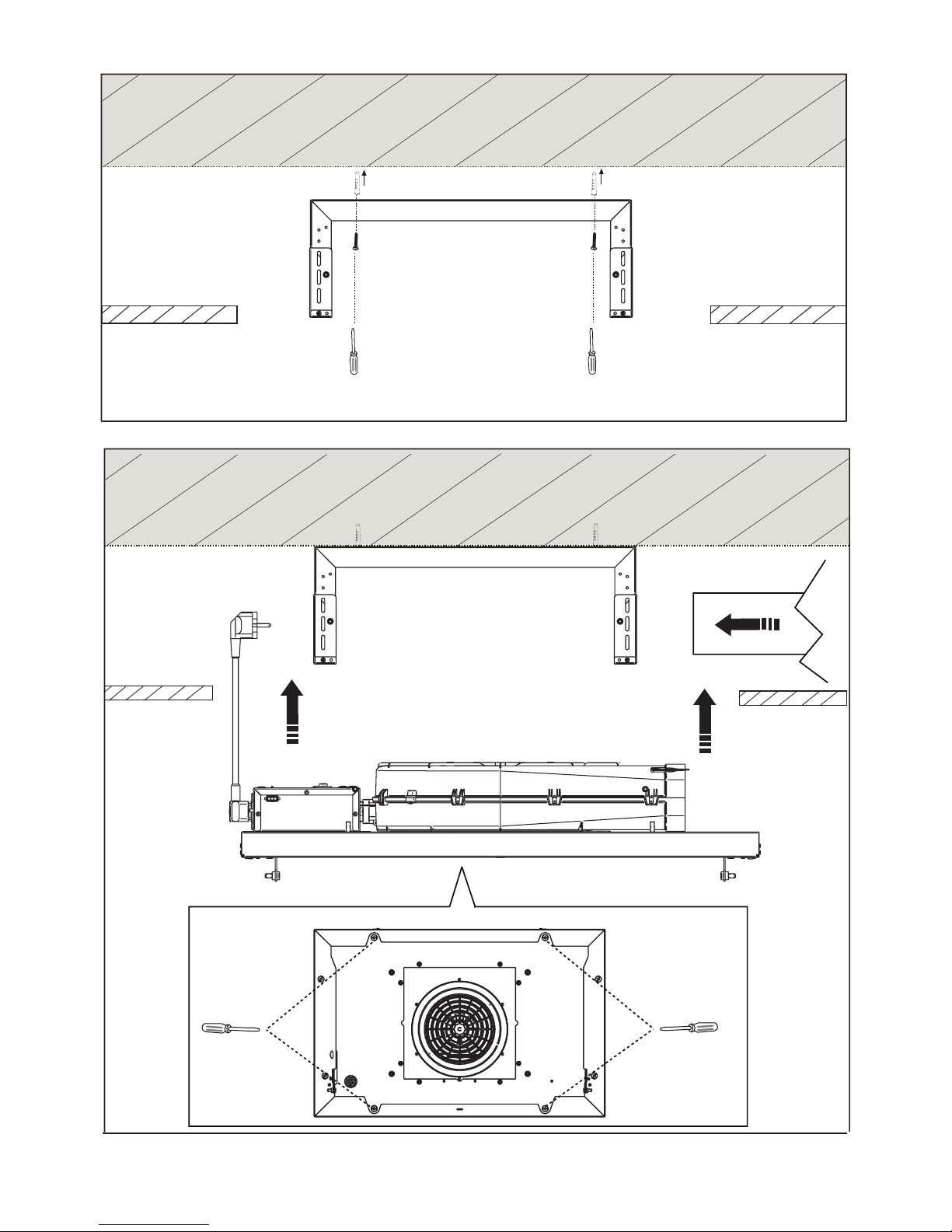

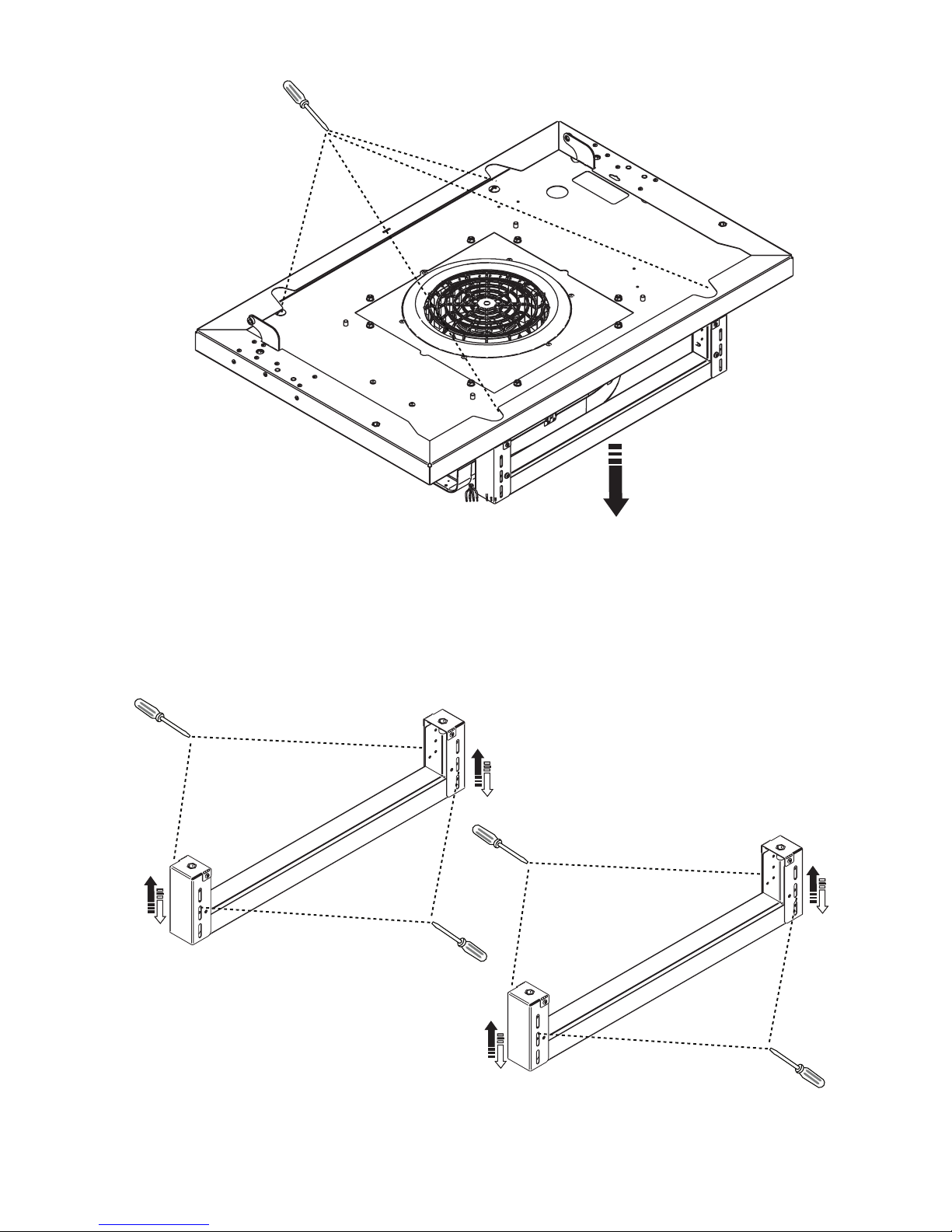

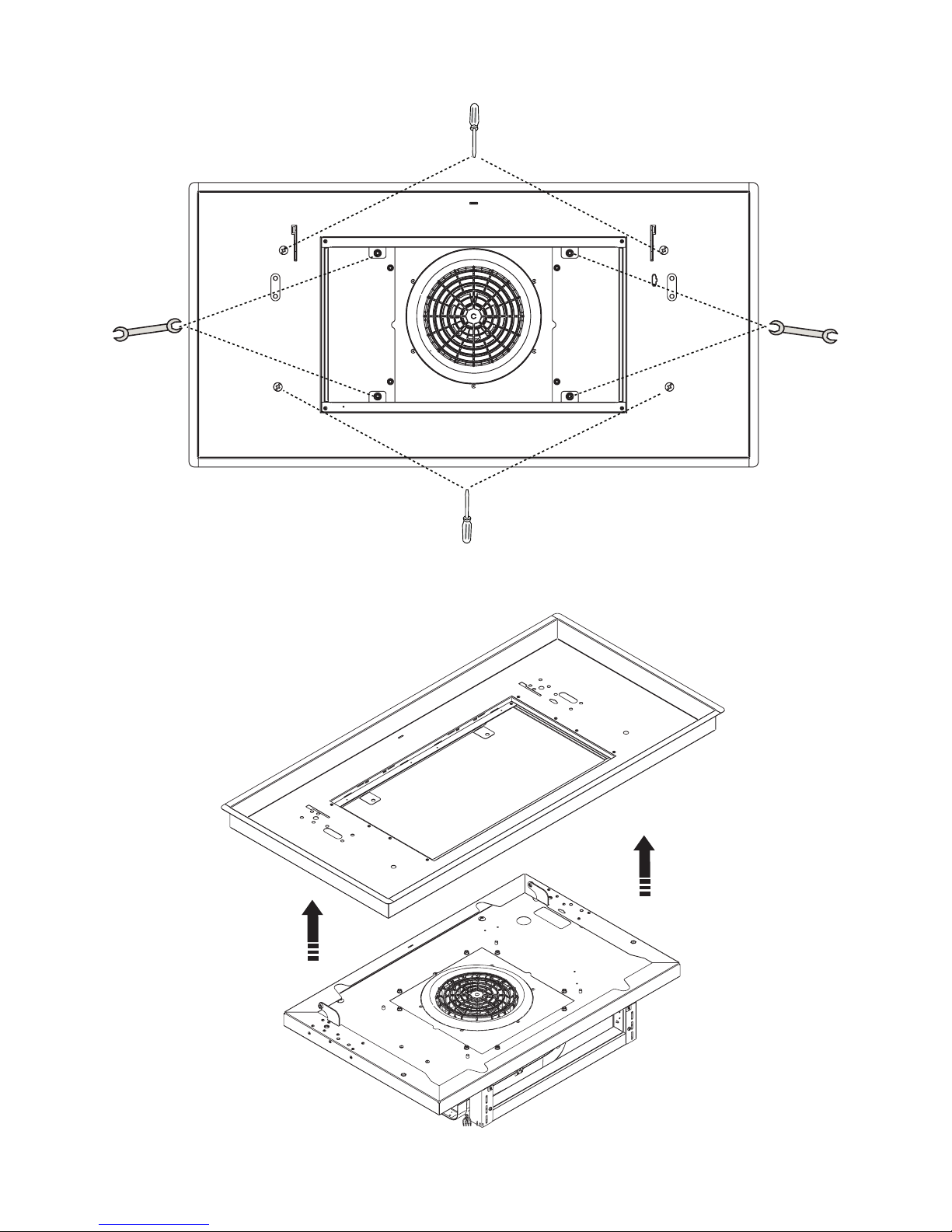

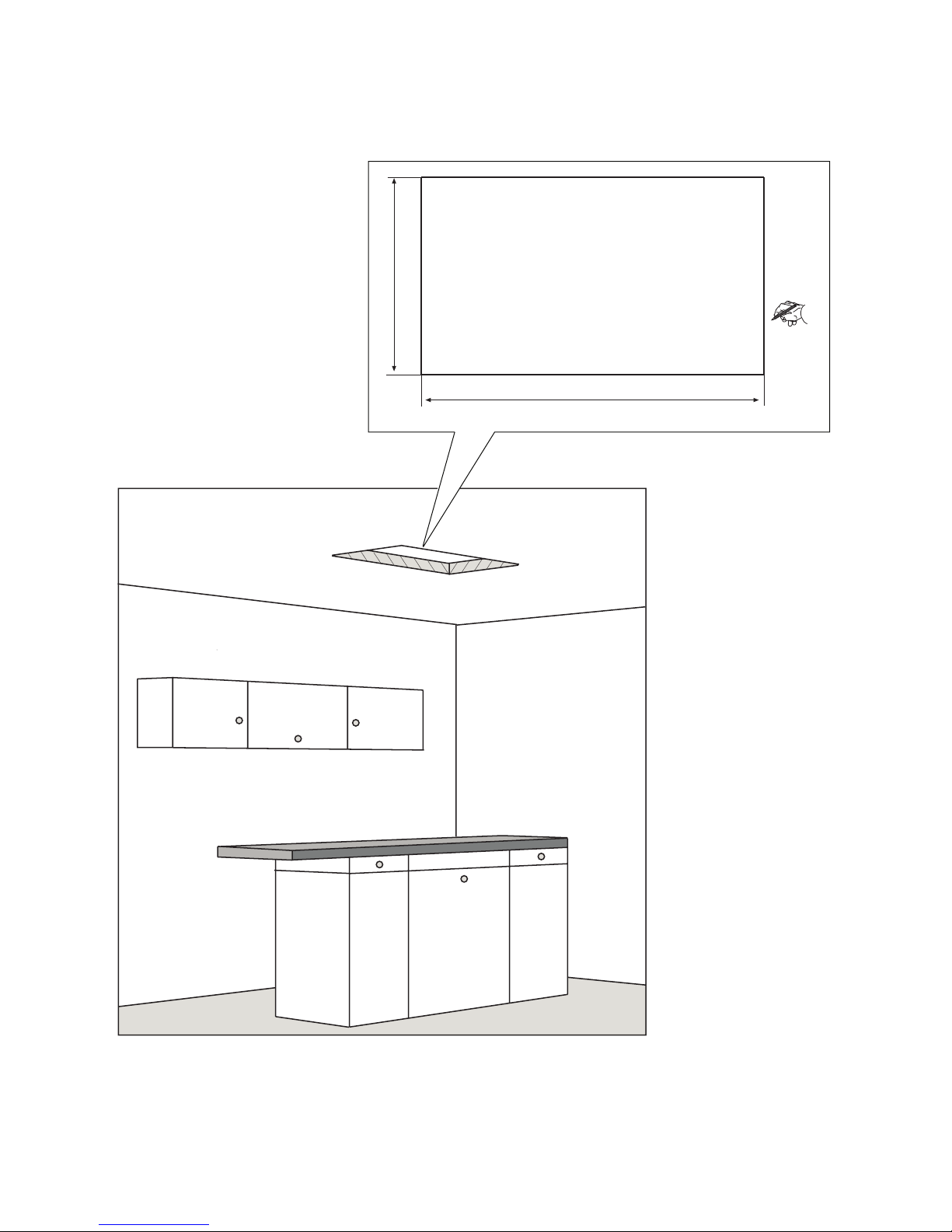

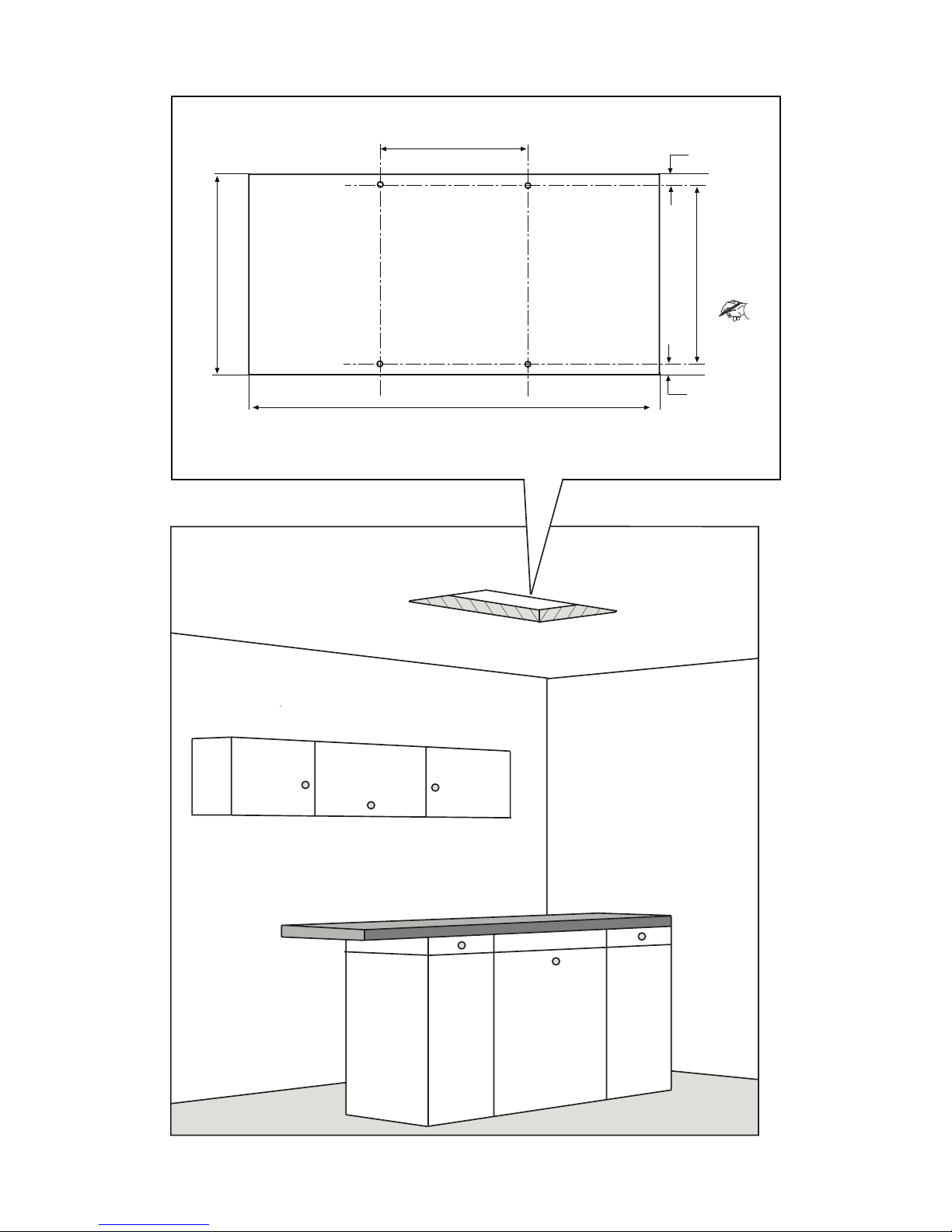

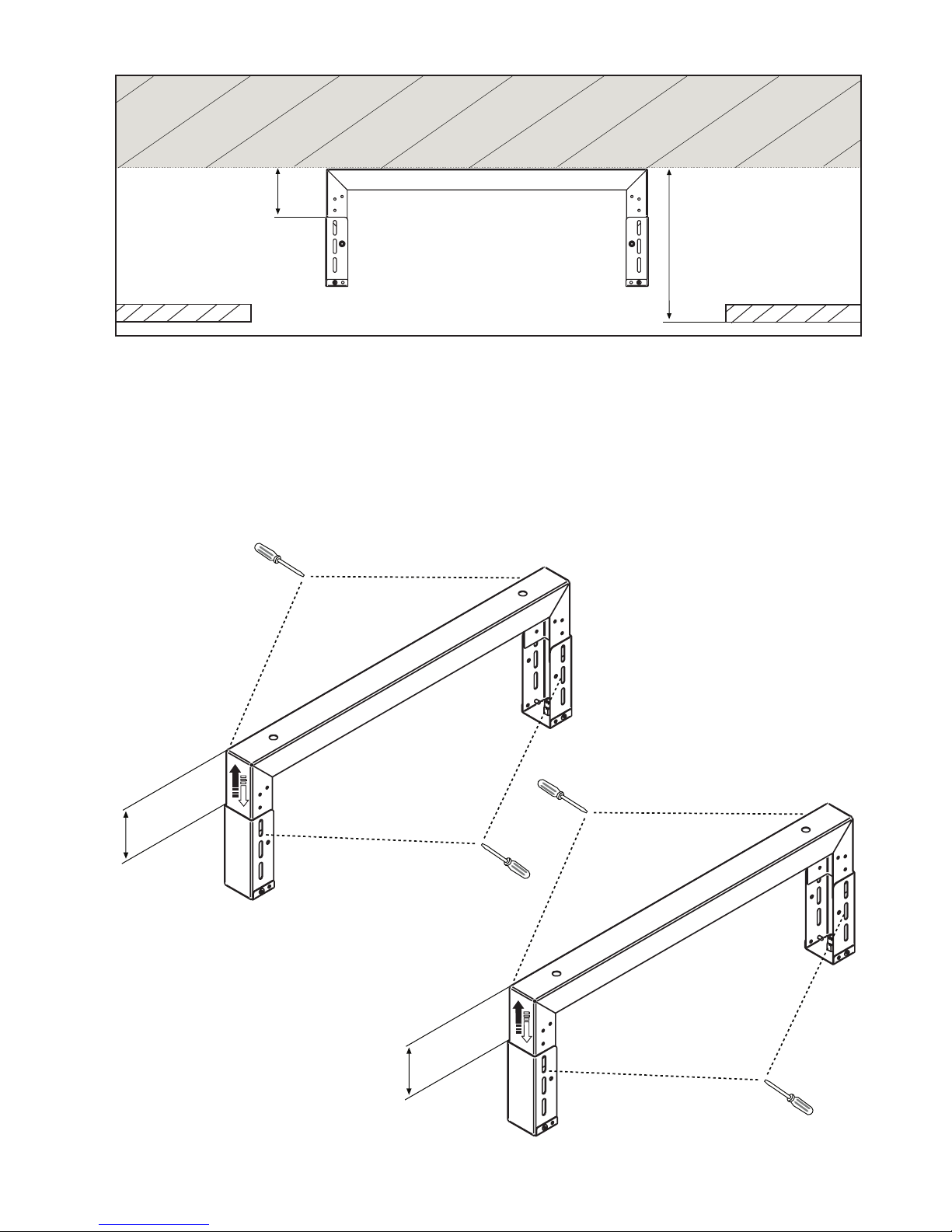

Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und
Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an
die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte
Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in
diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.
Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht
tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.
Die Küchenhaube muss in einem Abstand von mindestens 65 cm über einem
Elektroherd und von mindestens 65 cm über einem Gasherd oder kombinierten Herd
angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.
Die Küchenhaubenmodelle,sindmit einer oberen Luftaustrittsönung B ausgestattet,
um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr
ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe
nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden.
Dazu ist es notwendig, 1 Aktivkohlelter F zu montieren; so wird die angesaugte Luft
ueber die Gitter G wieder in den Raum zurueckgefuehrt.
Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose bendet
und dass die Anlage mit einem Dierential von 30 mA versehen ist. Die Netzspannung
muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung
entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker:
Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften
entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen
Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit
einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht
werden. Diese Installation und der Stromanschluss muss nach der technischenVorschrift
von einem spezialisierten Techniker ausgeführt werden.
Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-
Verordnung Nr. 65/2014 – Ref.: IEC 61591
Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene
Verkleidungsplatten geönet sind.

18
D
TLC
FUNKTIONSWEISE
1: + motor
2: On/O motor
3: - motor
4: On/O light
5: Led
Die LED-Anzeige auf der Abzugshaube zeigt die verschiedenen Geschwindigkeiten an: Grün für die 1.
Geschwindigkeit, Orange für die 2. Geschwindigkeit , Rot für die 3. Geschwindigkeit und rot blinkend für
die 4. Geschwindigkeit. Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m³/h ist die letzte Stufe
zeitgesteuert; sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte,
nicht zeitgesteuerte Stufe zurück.
Kupplungsverfahren:
1. Trennen Sie die Haube von der Stromzufuhr
2. Schließen Sie die Haube wieder an der Stromzufuhr an
3. Drücken Sie die Taste Lichter in den ersten 5 Sekunden und lassen Sie sie wieder los, nachdem die Lichter
eingeschaltet sind (der Befehl muss mittels Taste 3 eingeschaltet sein)
4. Drücken Sie die Taste Motor innerhalb von 5 Sekunden und lassen Sie sie wieder los
An dieser Stelle muss ungefähr 10 Sekunden gewartet werden – nachher kann die Haube wieder normal
genutzt werden.
Anmerkung: 4 Stunden nach der letzten Betätigung einer Taste schaltet die Haube automatisch aus.
Im Falle von Interferenzen mit anderen Fernbedienungen in der Nähe ist das Verfahren des Code-Wechsels
einzuleiten.
Falls die elektronische Fernbedienung zu wechseln ist, muss sie auf der Frequenz der neuen Fernbedienung
mit dem Kupplungsverfahren neu geeicht werden.
Verfahren zur Erstellung eines neuen Fernbedienung-Codes
Die Fernbedienung wird mit vorbestimmten Codes geliefert.Wenn Sie eine neue Erstellung von Random-Codes
wünschen, ist folgendes Verfahren zu befolgen: Drücken Sie die beiden Tasten plus und minus mindestens 10
Sekunden lang, damit die Leds einschalten. Drücken Sie anschließend die zwei Tasten erneut (innerhalb von
3 Sekunden). Dreimaliges Blinken der Led zeigt an, dass der Vorgang abgeschlossen worden ist. Sobald der
Code der Fernbedienung geändert worden ist, muss das Kupplungsverfahren erneut durchgeführt werden.






19
D FUNKTIONSWEISE
RF CODE RC433 RGB/CCT/DIM remote control (full touch)
Tips:
1. Without any operation for more than 6 seconds, the touch remote will go in stand-by, please SHAKE the
remote controller to wake it up before the next using.
2. The receiver is supplied from the factory with the same universal code for all;
Only if a specific match with a specific receiver is needed, then the receiver and the remote control have to be
matched by following the below instructions.
Matching code operation (on demand)
When in the same installation more remote controls and receivers have to work independently, they have to be
matched one by one according to the below instructions:
1. Step 1: Press key “MODE” and keep it pressed till the controller is ON; the load of the LEDs will be
positioned on 50% of the brightness.
2. Step 2: keep pressed the “PAUSE” key for RGB, or the “ON” key for CCT/DIM for 3 times within 5 seconds
after step 1 and the brightness of the LEDs will reduce to 25% and 10%.
3. If the code learning has been successful, the receiver will only be controlled by the matched remote.
4. If not, please repeat the operation from step 1 to 2.
Clear code operation – return to the original factory programming
After this operation, the remote control will command all the receivers again
1. Step 1: Press the key “MODE” and keep it pressed till the controller is ON; the load of the LEDs will be
positioned on 50% of their brightness.
2. Step 2: keep pressed “Speed/Brightness -” key for 3 times within 5 seconds after step 1 and the
brightness of the LEDs will reduce to 25% and 10%.
3. If the code clearing has been successful, the LEDs will turn back to their status before power has been
taken off, and the receiver can be controlled by any remote control.
4. If not, please repeat the operation from step 1 to 2.
Ein/Aus
Farbring
Sensorlicht
Geschwindigkeit/ Helligkeit+
RF CODE RC433 RGB/CCT/DIM Fernbedienung: (Full Touch)
Aus Aus
Dimmring
Sensorlicht Modus
Geschwindigkeit/
Helligkeit+
 Geschwindigkeit/
Helligkeit -
CT Ring.
Modus
Sensorlicht
Geschwindigkeit/ Helligkeit+
Geschwindigkeit/ Helligkeit -
Tipps:
1. Wenn die Touch-Fernbedienung länger als 6 Sekunden nicht betätigt wird, geht sie in den Standby-Modus. Vor der
nächsten Verwendung die Fernsteuerung SCHÜTTELN , um sie aus dem Standby-Modus zu wecken.
2. Der Empfänger wird werksseitig mit dem gleichen Universalcode für alle geliefert;
Nur wenn eine bestimmte Übereinstimmung mit einem bestimmten Empfänger erforderlich ist, müssen der Empfänger
und die Fernbedienung durch Beachtung der folgenden Anweisungen abgestimmt werden.
Code abstimmen (auf Anfrage)
Wenn in derselben Anlage mehrere Fernbedienungen und Empfänger unabhängig voneinander funktionieren müssen,
müssen sie einzeln nacheinander gemäß den folgenden Anweisungen abgestimmt werden:
1. Schritt 1: Die Taste “MODUS” drücken und gedrückt halten, bis die Steuerung EINGESCHALTET ist; die Ladung
der LEDs wird auf 50% der Helligkeit gestellt.
2. Schritt 2: die Taste “PAUSE” für RGB, oder die Taste “EIN” für CCT/DIM 3 Mal innerhalb von 5 Sekunden nach
Schritt 1 gedrückt halten und die Helligkeit der LEDs sinkt auf 25% und 10%.
3. Wenn der Code erfolgreich übernommen wurde, wird der Empfänger nur von der abgestimmten Fernbedienung
gesteuert.
4. Wenn nicht, wiederholen Sie den Vorgang von Schritt 1 bis 2.
Code löschen - Rückstellen auf die Original-Werksprogrammierung
Nach diesem Vorgang wird die Fernbedienung wieder alle Empfänger steuern
1. Schritt 1: Die Taste “MODE” drücken und gedrückt halten, bis die Steuerung EINGESCHALTET ist; die Ladung
der LEDs wird auf 50% ihrer Helligkeit gestellt.
2. Schritt 2: Die Taste “Geschwindigkeit/Helligkeit 3 Mal innerhalb von 5 Sekunden nach Schritt 1 gedrückt halten
und die Helligkeit der LEDs sinkt auf 25% und 10%.
3. Wenn das Löschen des Codes erfolgreich war, werden die LEDs vor dem Einschalten wieder in den Status zurück-
gesetzt, in dem sie sich vor dem Ausschalten befanden und der Empfänger kann durch jede Fernbedienung
gesteuert werden.
4. Wenn nicht, wiederholen Sie den Vorgang von Schritt 1 bis 2.
Ein Ein
Geschwindigkeit/ Helligkeit -
Modus
Pause

20
AVVERTENZE I
Titolo
D FUNKTIONSWEISE
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.
Reinigung
Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettlter) als auch außen
häug gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit
einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von
Produkten, die Scheuermittel enthalten.
Zur beachtung
Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das
Auswechseln und die Reinigung der Filter betreen, können Brandgefahr verursachen. Wir
empfehlen daher die folgenden Anweisungen zu beachten.
Metall-Fettlter
muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen
werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie
bitte die Signal-Leuchte, die zum reinigen des Metall Fettlters auordert! Bei schräg gestellten
Filtern (kopreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann
auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt
werden. Der Metall-Fettlter kann bei der Reinigung in der Spülmaschine eine Farbveränderung
bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt! Bitte
achten Sie darauf, daß Sie bei einem erforderlichen Kauf von Ersatz- Metall-Fettltern nur Original-
Metall-Fettlter von Airforce einsetzen, ansonsten erlischt die Garantieleistung. Ersatz-Metall-
Fettlter können Sie unter www.airforce-ltershop.com bestellen.
Aktivkohlelter (nur bei Umluftversion)
Der Aktivkohlelter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar.
Der Aktivkohlelter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch
eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum
Wechsel des Aktivkohlelters auordert! Bitte achten Sie darauf, daß Sie bei einem erforderlichen
Kauf von Aktivkohleltern nur Original-Aktivkohlelter von Airforce einsetzen, ansonsten erlischt
die Garantieleistung. Ersatz-Aktivkohlelter können Sie unter www.airforce-ltershop.com
bestellen.
LED-LAMPEN
Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst
kontaktiert werden, der die gesamte Gruppe austauscht.
Reduzierung der Umweltbelastung:
Um den Verbrauch des Haushaltsgeräts so gering wie möglich zu halten, empehlt es sich, immer
die geringste der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät
nicht länger als 15 Minuten nach dem Ausschalten der Kochfelder in Betrieb zu lassen und die
Beleuchtung immer auszuschalten, wenn man sich von dem Kochbereich entfernt.
