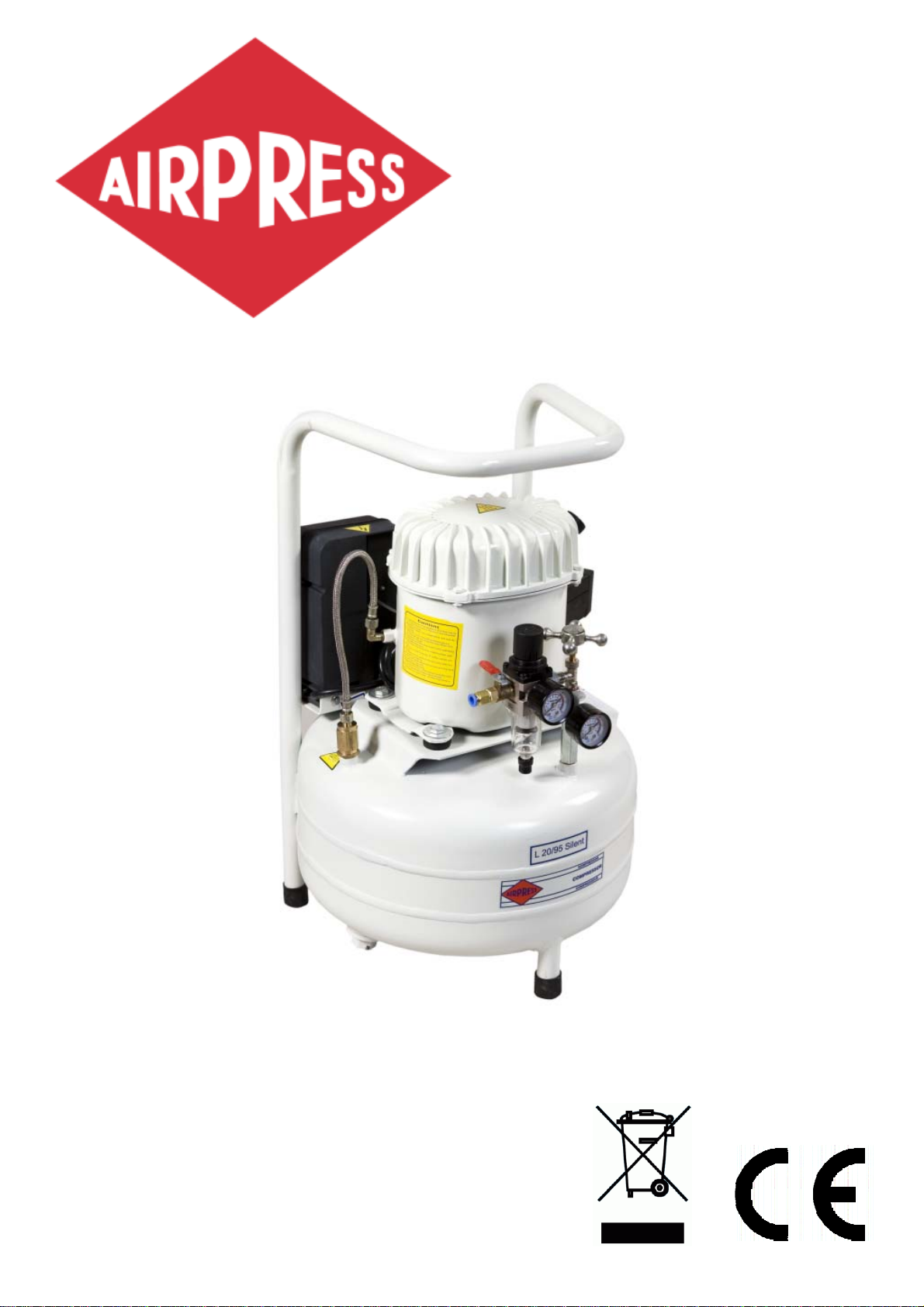

Airpress Silent L 20/95 User manual

COMPRESSOR
KOMPRESSOR
COMPRESSOR
COMPRESSEUR
36514
Handleiding
Gebrauchsanleitung
Instruction manual
Manuel d’instructions

Versie 10.2010
NEDERLANDS ................................................................................ 1
ENGLISH .......................................................................................... 11
FRANCAIS ....................................................................................... 23
Lees deze handleiding voor ingebruikname aandachtig door.
Please read this instruction manual carefully before use.
Lisez ce manuel attentivement avant l’emploi.
(NL)
Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal
huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg
de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.
(GB)
Waste electrical products should not be disposed of with household waste. Please recycle
where facilities exist. Check with your Local Authority or retailer for recycling advice.
(F)
Les déchets électriques ne peuvent être traités de la même manière que les ordures
ménagères ordinaires. Procéder à leur recyclage, là où il existe des installations adéquates.
S'adresser aux autorités locales compétentes ou à un revendeur agréé pour se renseigner à
propos des procédés de collecte et de traitement.
Importeur Airpress, P.O. Box 114, NL-8900 AC Leeuwarden
www.airpress.nl

1
NEDERLANDS Versie 10.2010
INHOUDSOPGAVE
1. Voorwoord pagina 1
2. Opstelling pagina 1
3. Technische gegevens pagina 2
4. Veiligheidsvoorschriften pagina 2
5. Ingebruikname pagina 3
6. Bediening pagina 5
7. Onderhoud pagina 7
8. Storingen pagina 8
ATTENTIE
Voordat u met uw AIRPRESS compressor gaat werken, dient eerst deze
handleiding aandachtig te worden doorgenomen, zodat ongelukken kunnen
worden voorkomen.
1. ALGEMEEN
Met de aankoop van uw AIRPRESS compressor bent u eigenaar geworden van
een hoogwaardige, betrouwbare machine. Bij correct gebruik en geregeld
onderhoud zal het apparaat jarenlang zware klussen onvermoeibaar uitvoeren.
In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees deze
voor gebruik aandachtig door en let erop dat anderen die de compressor
gebruiken dit ook hebben gedaan en de nodige voorzorgsmaatregelen hebben
genomen.
Deze compressor is ontworpen en bedoeld voor het leveren van perslucht. Het
apparaat mag alleen worden gebruikt voor het doel waarvoor het is ontworpen en
bedoeld; alle andere toepassingen zijn niet juist. De fabrikant is niet
verantwoordelijk voor enige schade aan personen en zaken, veroorzaakt door
onzorgvuldigheid of het niet opvolgen van de aangegeven voorschriften tijdens de
werking van de compressor of onderhoudswerkzaamheden.
2. OPSTELLING
De compressor dient in een goed geventileerde, vorstvrije en zoveel mogelijk
stofvrije ruimte te worden opgesteld. Plaats de machine nooit in een ruimte waar
gespoten wordt. Deze machine is niet geschikt om buiten te worden opgesteld.
In het algemeen geldt dat onvoldoende luchtaanvoer, een te hoge temperatuur
en vervuiling van het luchtfilter het rendement van de compressor aanzienlijk
verlagen.

2
3. TECHNISCHE GEGEVENS
Bestel-
nummer
Model
Volt/Hz kW-
pk
Aanzuig-
capaciteit
liter/min.
Bar Tank- inhoud
liters
Geluids-
niveau
dB(A)
Ge-
wicht
kg
Afme-
tingen
cm
36514 L 20/95
Silent
230/50 0,75/
1,0
70
8 20 60 29 40x40x62
4. VEILIGHEIDSVOORSCHRIFTEN
Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname
aandachtig door.
•Let erop dat anderen, die de compressor gebruiken, deze handleiding
aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben
genomen.
•Het apparaat mag alleen door volwassen personen worden bediend.
•Houd kinderen en bezoekers uit de buurt van de compressor tijdens gebruik.
•Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op
mensen of dieren. Gebruik de perslucht niet om kleding schoon te maken.
•Perslucht is niet geschikt om in te ademen.
•Draag geen wijde, loshangende kleding die in de bewegende delen vast kan
komen te zitten. Draag tijdens gebruik bij voorkeur een veiligheidsbril,
veiligheidsschoenen of schoenen met profielzolen en bedek lang haar met een
haarnet om te voorkomen dat het haar in de machine vast komt te zitten.
•Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving
en stel de machine niet bloot aan regen.
•Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat
alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter
vermindering van trillingen, de machine op trillingdempers worden geplaatst.
•Deze compressor is niet geschikt voor continu gebruik. De pomp moet
tussendoor voldoende tijd krijgen om af te koelen. Voor de inschakelduur van
de machine zie pagina 6.
•De werkende onderdelen van de machine kunnen tijdens gebruik heet worden.
Laat de compressor na gebruik afkoelen.
•Zorg voor een goede verlichting in de werkruimte.
•Gebruik het apparaat niet in een omgeving waar gas, benzine of andere
ontvlambare stoffen aanwezig zijn.
•Overschrijd de maximum werkdruk niet en gebruik de machine uitsluitend bij
een omgevingstemperatuur tussen +5ºC en +40ºC.
•Het is niet toegestaan om de beschermings- en veiligheidsinstrumenten te
verwijderen of de instellingen te wijzigen.
•Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in
de tank heeft verzameld te worden afgetapt.
•Controleer of de elektrische installatie goed gezekerd is en of deze

3
overeenkomt met het vermogen, het voltage en de frequentie van de motor.
Controleer of de elektrische installatie geaard is en of er een aardlekschakelaar
in de meterkast zit.
•Gebruik verlengkabels van voldoende capaciteit en vermijd het gebruik van
onvoldoende geïsoleerde aansluitingen.
•Open nooit de schakelkast op de motor: alleen een erkende vakman mag deze
openmaken.
•De machine en de kabel mogen nooit met water in contact komen.
•Wees voorzichtig met de stroomkabel. Trek niet aan de stroomkabel om de
machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de
kabel uit de buurt van buitengewone hitte, olie en scherpe objecten.
•Trek altijd de stekker uit het stopcontact indien:
- u even weg moet
- de machine niet wordt gebruikt
- u onderhoudswerkzaamheden gaat uitvoeren
- u hulpstukken gaat omwisselen
- u de machine wilt verplaatsen
Laat de compressor nooit onbeheerd lopen!
•WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aan-
wijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en
situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en
voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd,
maar door de gebruiker zelf moeten worden ingevuld.
•Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de
hoogte zijn van het gebruik van deze compressor er gebruik van maken.
Onoordeelkundig gebruik is gevaarlijk.
WAARSCHUWING! Het is niet toegestaan om de instellingen van het
veiligheidsventiel te wijzigen.
5. INGEBRUIKNAME
1. Na het uitpakken controleren of de machine niet beschadigd is tijdens het
vervoer. Bij twijfel de technische dienst raadplegen.
2. Het verpakkingsmateriaal kan gevaarlijk zijn voor kinderen en moet volgens
de geldende voorschriften worden afgevoerd.
3. Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat
alle daartoe bestemde punten ook werkelijk dragen. De compressorruimte
moet goed geventileerd en droog zijn. De temperatuur in de compressor-
ruimte mag niet boven de +34 °C of onder de +5°C komen. Indien er niet
voldoende ventilatie is, een afzuiger of een ventilator met voldoende
capaciteit installeren.
DE OLIE MAG NOOIT HOGER STAAN DAN HET MAXIMUM OLIEPEIL.

4
Voor een optimale werking van de compressor is Airpress speciale
compressorolie (bestelnr. 36398) zeer geschikt: deze olie heeft een zeer
goede weerstand tegen wisselende thermische omstandigheden en
oxidatie.
VERSCHILLENDE TYPEN OLIE MOGEN BESLIST NIET WORDEN GEMIXT!
Plaats het aanzuigfilter in de leiding (of in het gat) en druk hem met uw hand
aan. Als de compressor met olie is gevuld, mag het apparaat niet worden
gekanteld of schuin worden gehouden.
Let erop dat het voltage en het ampèrage van uw elektrische installatie
overeenkomen met dat van de compressor: 230 V/50 Hz. Sluit de machine aan
op een 2-polige, geaarde contactdoos. Gebruik kabels met een diameter van
tenminste 2,5 mm².

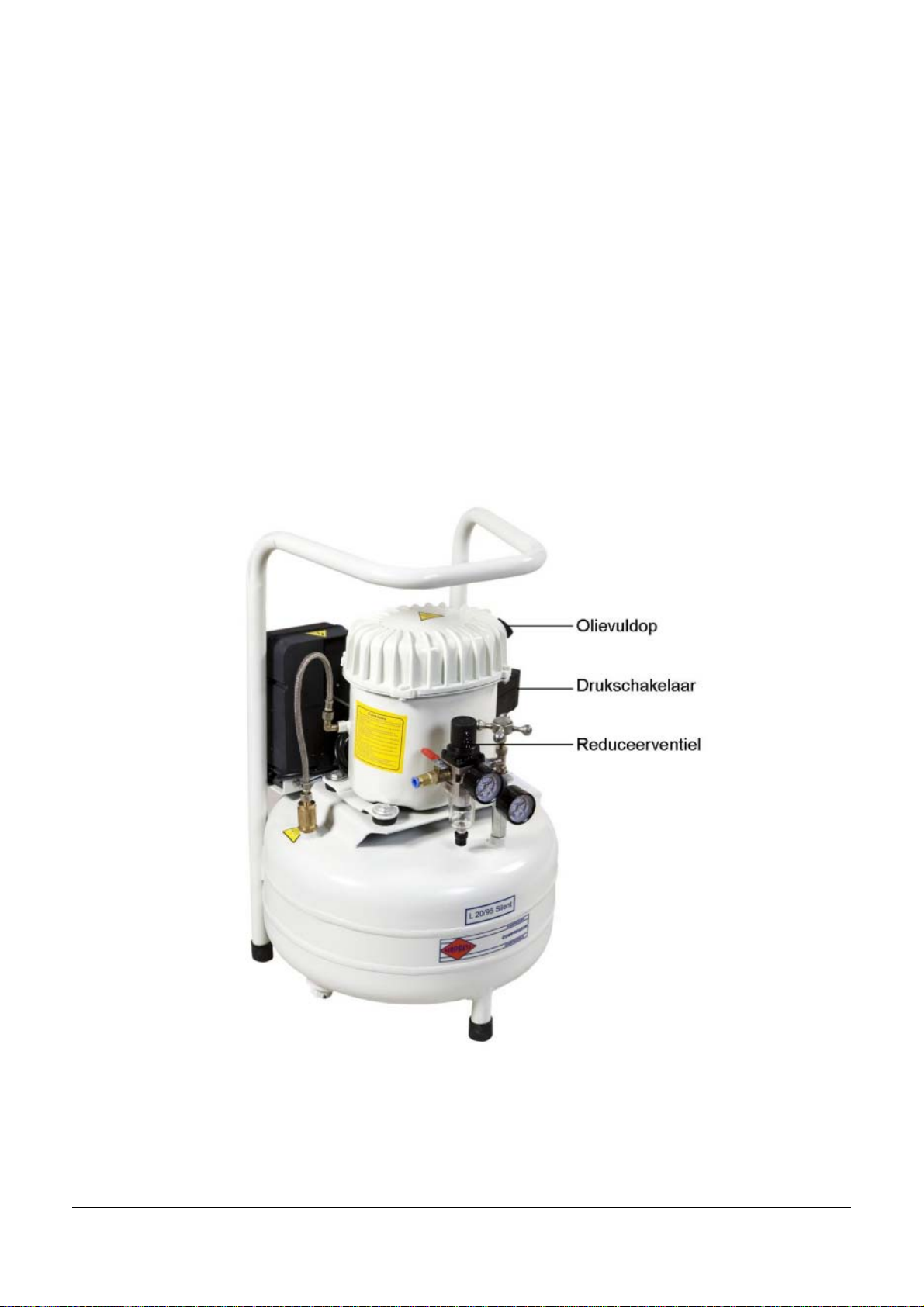

Fig. 1
(zie ook pagina 32)

5
6. BEDIENING

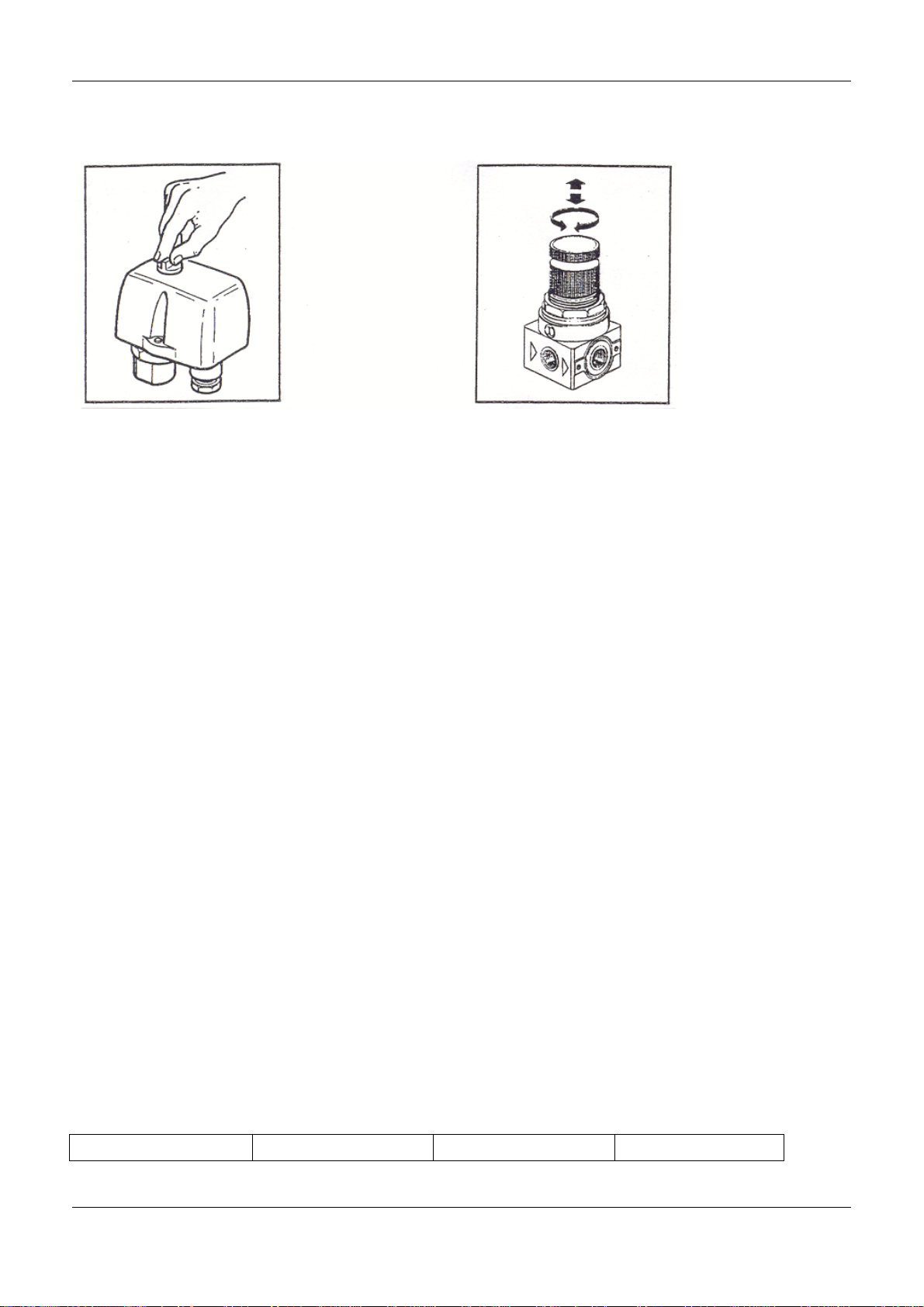

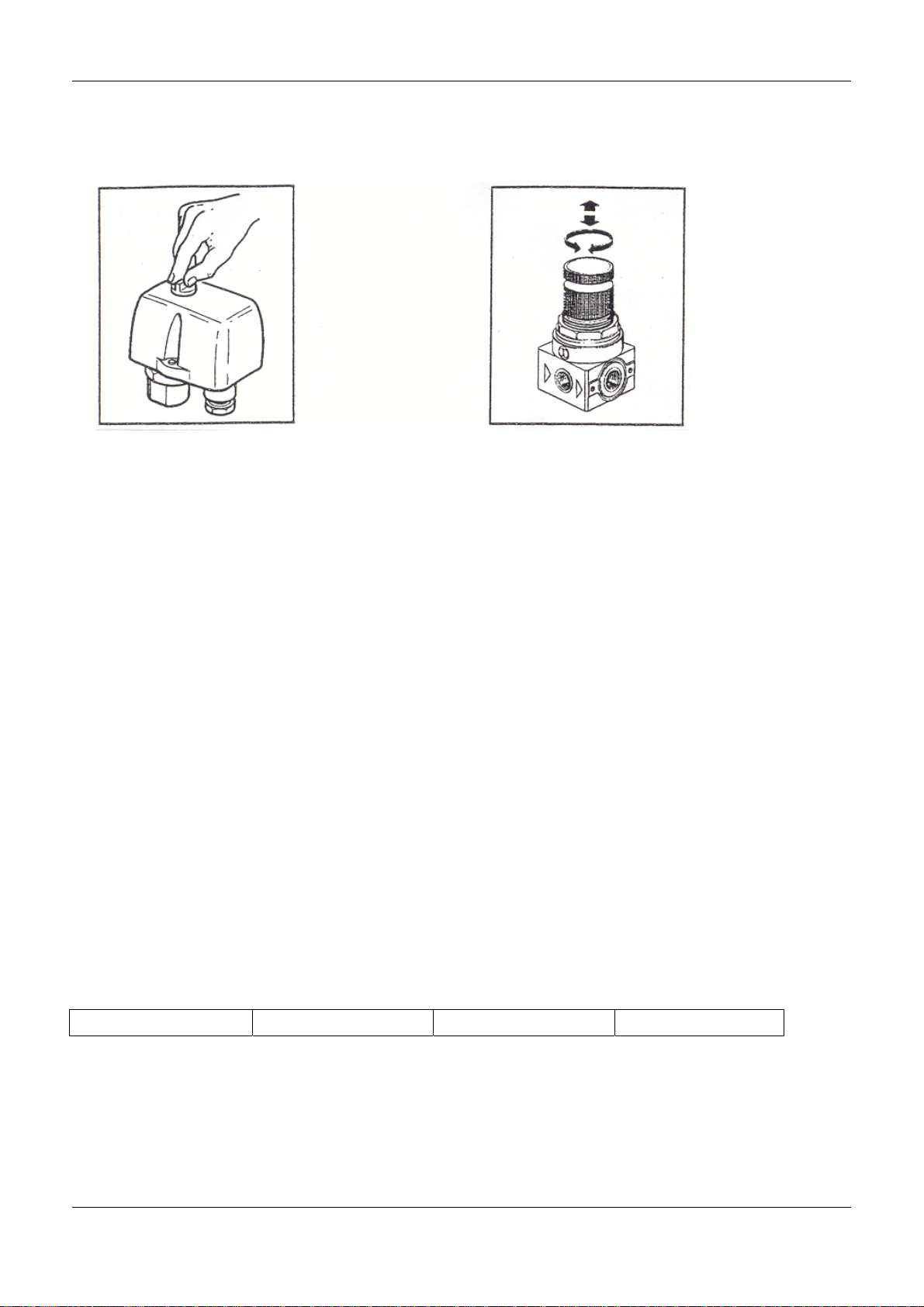

Fig. 2 Fig. 3
Controleer of rekening is gehouden met bovenstaande aanwijzingen. U kunt nu
de compressor als volgt opstarten:
- Draai de drukschakelaar op positie “0” (zie fig. 1 en 2).
- Steek de stekker in het stopcontact en start de compressor door de
drukschakelaar op positie “1” te zetten.
De werking van de compressor is automatisch. De drukschakelaar stopt de
compressor wanneer de druk in de tank de maximum toegestane druk bereikt
en start de compressor weer wanneer de druk terugvalt naar de minimum
waarde. De druk van de afgegeven lucht kan worden ingesteld met de reduceer-
reinigingscombinatie (zie fig. 1 en 3):
a) als u de knop met de wijzers van de klok meedraait, gaat de druk omhoog;
b) als u de knop tegen de wijzers van de klok indraait, gaat de druk omlaag;
Indien de drukschakelaar niet werkt (overdruk), treedt het veiligheidsventiel
automatisch in werking en gaat open wanneer de druk de maximale ingestelde
druk overschrijdt.
DIT VEILIGHEIDSVENTIEL NOOIT VERWIJDEREN OF REPAREREN.
WAARSCHUWING: de compressor moet worden aangesloten op een
elektrische voeding met een geschikte beveiliging.
Het vermogen van de compressor is als volgt:
Model 36514 230 V/50 Hz 3,5A 750 W
Vermijd het gebruik van verlengsnoeren. Is dit niet mogelijk, gebruik dan
snoeren van voldoende capaciteit en rol ze geheel af. De voedingskabel en de
verlengsnoeren moeten een doorsnede hebben van tenminste 1,5 mm².
ATTENTIE: de motor wordt tijdens het draaien zeer heet! Zorg ervoor dat u
de motor niet per ongeluk aanraakt (verbrandingsgevaar).

6

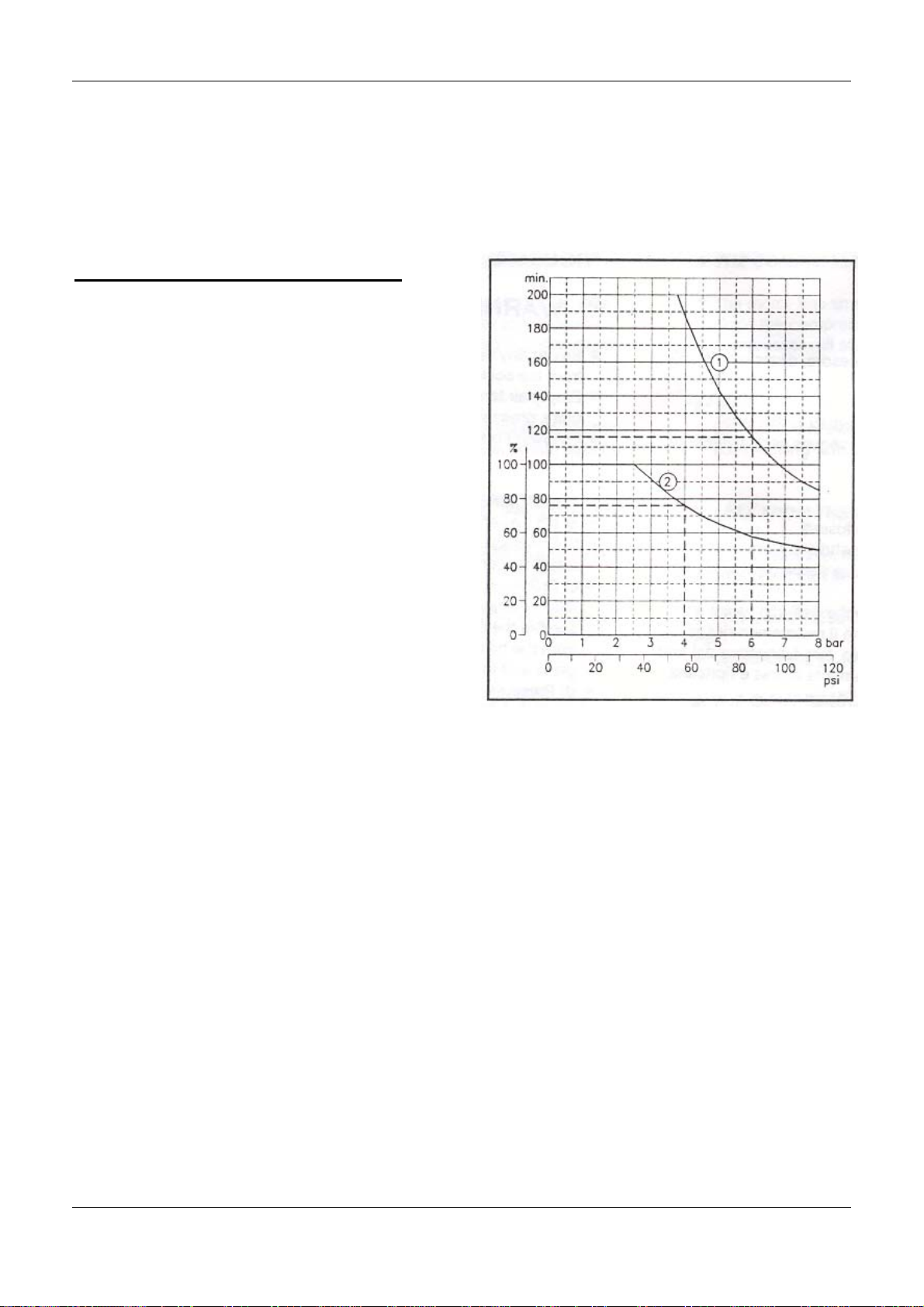

Limieten voor continu bedrijf
Curve nummer 1 geeft de lengte
van continu bedrijf aan bij een
variabele druk, totdat de beveiliging
tegen overbelasting de motor
uitschakelt (bij een olietemperatuur
van ongeveer 115 °C gemeten
vanaf een beginpunt van 20 °C).
Bijvoorbeeld: 6 bar = 116 minuten.
Curve nummer 2 geeft de
aanbevolen verhouding tussen
bedrijf en stilstand aan.
Bijvoorbeeld: bij 4 bar is het max.
bedrijf 76% van de tijd; dit komt
overeen met 46 minuten bedrijf en
14 minuten stilstand per uur.
De curven stellen gemiddelde waarden
voor bij 230 V/50 Hz bedrijf bij een
omgevingstemperatuur van 20 °C.

7
7. ONDERHOUD
WAARSCHUWING:
voordat u met onderhoudswerkzaamheden begint, altijd eerst de
stekker uit het stopcontact halen.
gebruik altijd originele onderdelen.
laat onderhoudswerkzaamheden altijd uitvoeren door erkende
vakmensen.
Controleer het oliepeil eenmaal per week door het peilglas. Als de motor uit
is, moet het oliepeil gelijk zijn aan het peil aangegeven op het label.

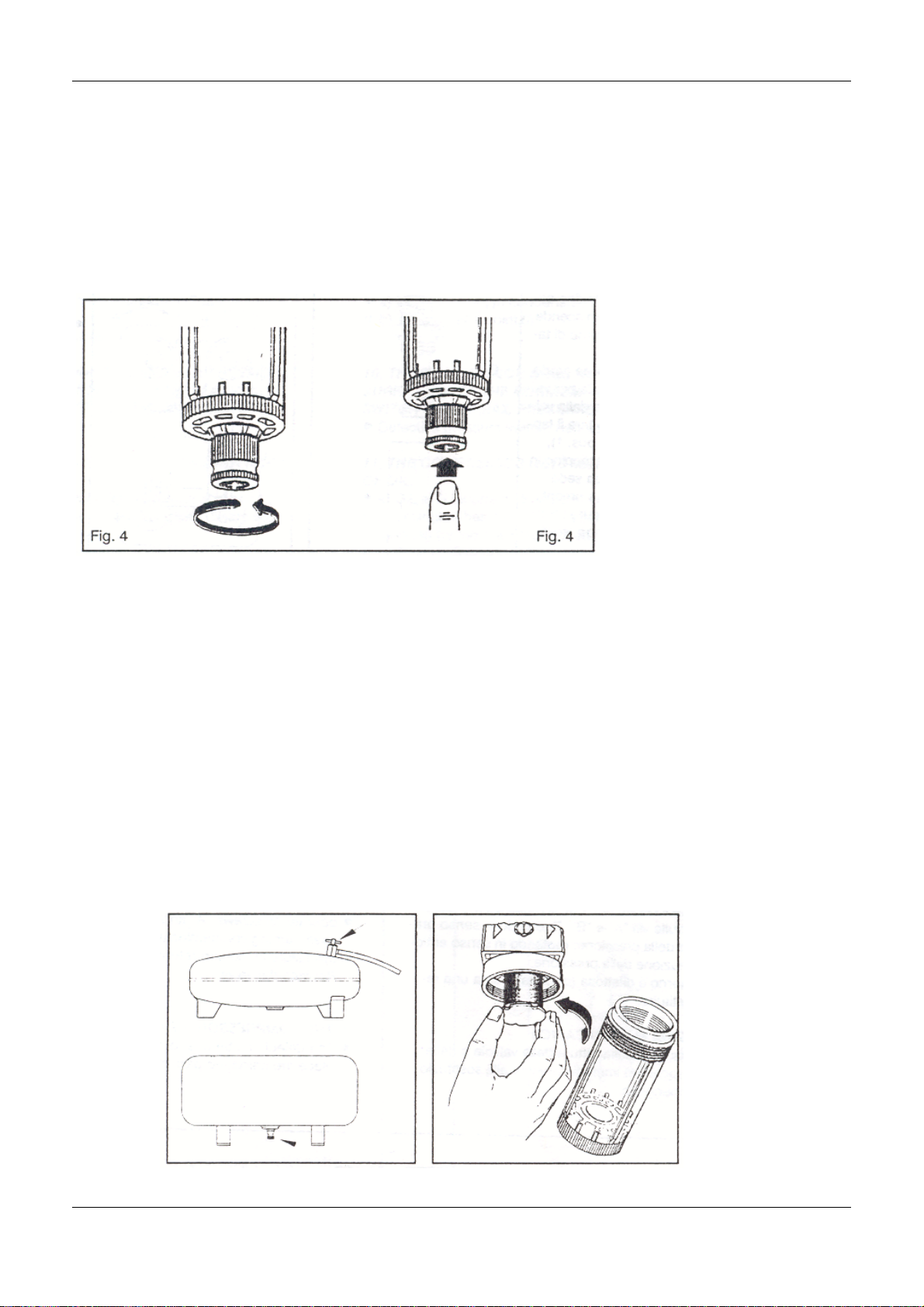

Tap regelmatig het water in de olie/waterafscheider (Fig. 4) af. Ga als volgt te
werk (de tank moet onder druk staan):
odraai de knop in de richting van de wijzers van de klok;
otap het condensaat uit de olie/waterafscheider af door de aftapknop
in te drukken:
odraai de knop vervolgens tegen de wijzers van de klok in.
Verwijder eenmaal per maand het condensaat dat zich in de luchttank heeft
verzameld. Ga als volgt te werk: zet de tank onder druk en open de kraan
aan de onderkant van de tank (Fig. 5). Voor compressoren met een platte
tank, open de aftapkraan bovenop de tank en tap het water af met het
passende slangetje. Condensaat afvoeren volgens de voorschriften: dus niet
in het riool!
Fig. 5 Fig. 6

8
WAARSCHUWING!
Onderstaande onderhoudswerkzaamheden mogen uitsluitend door
erkende vakmensen worden uitgevoerd.
Controleer eenmaal per maand de efficiënte werking van de compressor.
Controleer:
oof de verbindingen goed vastzitten
ode drukslang op slijtage
oof de schroeven goed vastzitten
ohet elektrische circuit
Controleer elke 3 maanden het luchtinlaatfilter. Indien nodig vervangen.
Demonteer elke 6 maanden het olie/waterafscheidingsfilter dat zich in de
olie/waterafscheider bevindt (Fig. 6). Ontlast alle druk uit de tank voordat u
hiermee begint.
8. STORINGEN
WAARSCHUWING!
Voordat u met onderhoudswerkzaamheden begint, altijd eerst de
stekker uit het stopcontact halen.
Voordat u een onderdeel van de compressor demonteert, altijd eerst de
druk van de persluchttank ontlasten.
Onderstaande onderhoudswerkzaamheden mogen uitsluitend door
erkende vakmensen worden uitgevoerd.
1. De compressor wil niet starten:
a) geen stroomtoevoer. Controleer de zekeringen en de wandcontactdoos.
b) breuk of losse verbindingen in de elektrische aansluitingen. Meet de
aansluitingen met een tester door.
c) het oliepeil is te hoog; hierdoor kan de motor niet starten. Verwijder het
oliepeilglas, tap de overtollige olie af, plaats het oliepeilglas terug en
controleer het oliepeil.
d) de druk in de persluchttank is te hoog; hierdoor kan de drukschakelaar niet
worden geactiveerd. De drukschakelaar kan alleen worden ingeschakeld als
de druk is gedaald tot de ingestelde opstartdruk.

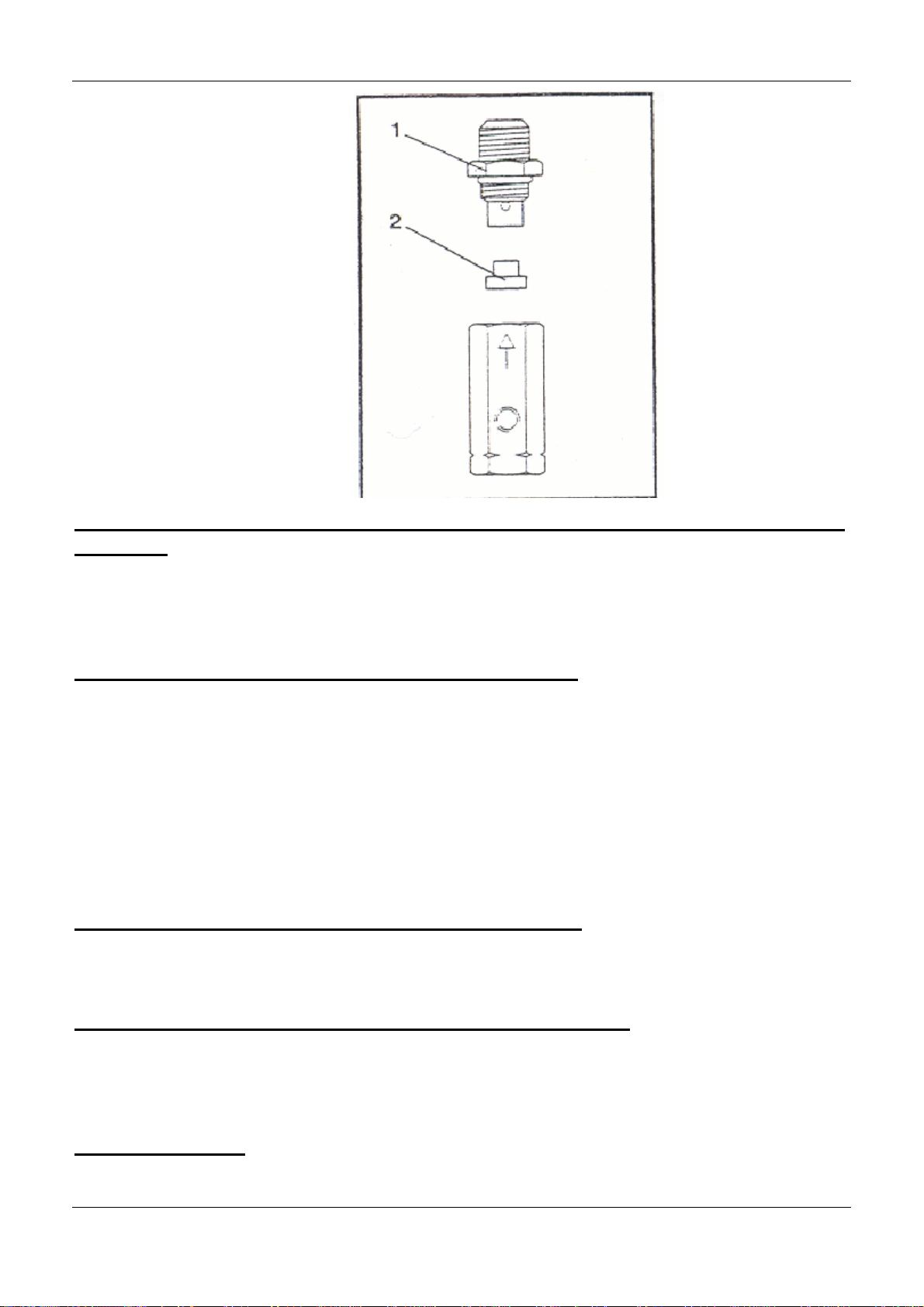

e) lekkage bij de terugslagklep. Verwijder de flexibele drukleiding en controleer
de klep op lekkage. In geval van lekkage bij de terugslagklep, schroef de dop
van de klep los (Fig. 7 ref. 1), maak de rubberring schoon (Fig. 7 ref. 2)

9
Fig. 7
2. De compressor draait, maar de druk in de tank gaat niet (of te langzaam)
omhoog:
a) de transportkap van luchtinlaatbuis (of -gat) is niet verwijderd.
b) luchtfilter is verstopt; schoonmaken of vervangen.
c) controleer op luchtlekkage (zie punt 6).
3. De compressor bereikt niet de maximum druk:
a) controleer op luchtlekkage (zie punt 6).
b) controleer de werking van de drukschakelaar en indien nodig instellen (Fig.
8). Verwijder de kap. Draai de schroeven “A” en “B” om de maximum druk in
te stellen; als u de schroeven met de wijzers van de klok meedraait zal de
druk stijgen, als u de schroeven tegen de wijzers van de klok indraait zal de
druk dalen.
c) door een storing in de terugslagklep kan de lucht niet doorstromen; de klep
vervangen.
4. De compressor draait, maar komt niet op druk:
a) dit kan het gevolg zijn van een gebroken of defecte klep of pakking; het
defecte onderdeel onmiddellijk vervangen.
5. De compressor stopt plotseling tijdens het draaien:
a) de motor heeft een automatische thermische beveiliging, die de compressor
stopt als de temperatuur te hoog is. De compressor start na 15/20 minuten
automatisch weer op.
6. Luchtlekkage:
a) controleer de afdichtingen van alle verbindingen door ze nat te maken met
zeepsop.

10
7. Lekkage uit de klep onder de drukschakelaar:
a) defecte klep; vervangen.
b) dit kan het gevolg zijn van een vuile klepafdichting (zie punt 1. e).
8. De compressor start terwijl er geen luchtverbruik is:
a) luchtlekkage (zie punt 6).
9. De compressor start en stopt vaker dan gewoonlijk:
a) er zit veel condensaat in de luchttank; condensaat aftappen.
b) luchtlekkage (zie punt 6).
10. De compressor start niet op als de druk beneden minimum komt, en/of
stopt niet als de maximum druk is bereikt:
a) defecte drukschakelaar: vervangen.
11. De compressor wordt erg heet en/of gebruikt veel olie:
a) het oliepeil is te hoog (zie punt 1. c).
b) er zit verkeerde olie in de compressor. Gebruik uitsluitend olie die wordt
aanbevolen door de fabrikant.
c) luchtlekkage (zie punt 6).
d) het inlaatfilter is verstopt: schoonmaken of vervangen.
e) de omgevingstemperatuur is te hoog: zorg voor voldoende ventilatie en
plaats de compressor in een koele, vorstvrije ruimte.
f) de compressor wordt overbelast; verzeker u ervan dat dit type compressor
groot genoeg is voor uw werkzaamheden of dat u misschien een grotere
nodig heeft.
BUITENDIENST STELLEN VAN DE MACHINE
Als de compressor buitendienst wordt gesteld, moet het apparaat worden
ontmanteld in homogene delen, die volgens de geldende voorschriften moeten
worden afgevoerd.
Houdt u aan de wettelijke voorschriften voor het afvoeren van afgewerkte olie en
andere vervuilende materialen zoals rubber, plastic, enz.
ONDERDELEN
Defecte onderdelen mogen uitsluitend door erkende vakmensen worden
vervangen.
WAARSCHUWING
Indien men zich niet houdt aan de veiligheidsmaatregelen kan men
ernstige schade berokkenen aan personen of zaken. De fabrikant is niet
aansprakelijk voor schade aan personen of zaken die is veroorzaakt door
onjuist of niet toegestaan gebruik van de compressor.

11
ENGLISH
TABLE OF CONTENTS
1. Prefatory notes page 11
2. Placing page 11
3. Technical details page 12
4. Safety instructions page 12
5. First use page 14
6. Operating instructions page 15
7. Maintenance page 17
8. Troubleshooting page 18
ATTENTION
To be able to use this AIRPRESS compressor properly, a number of
measurements must be taken. The following points will contribute to making you
a satisfied user of this installation.
1. PREFATORY NOTES
Buying your Airpress compressor installation, you have become the owner of a
compressor installation with a high performance and reliability level. Correct use
and regular maintenance will increase the life of the compressor.
In this operation manual you will find use and maintenance prescriptions. Before
using the compressor, read this manual first and be sure that others have read it
as well and have taken the necessary precautions.
This compressor has been designed for delivering compressed air. The appliance
must be used only for the purpose for which it was specifically designed. All other
uses are to be considered incorrect and therefore unreasonable. The
manufacturer cannot be held responsible for any damage resulting from improper,
incorrect or unreasonable use.
2. PLACING
The compressor should be placed in a cool and dust free space. Never place
the compressor in a room where will be sprayed.
Insufficient air supply, too high temperature and fouling of the air filter reduce the
efficiency of the compressor considerably.

12
3. TECHNICAL DETAILS
Article
No.
Model V/H
z
kW-HP Air
intake
capacity
l/min.
Bar Tank
cap.
litres
Sound
pressure
level
dB(A)
Weight
kg
Dimen-
sions
cm
36514 L 20/95
Silent
230/
50
0,75/1,0 95 8 20 60 29 40x40x62
4. SAFETY INSTRUCTIONS
Important: please read and observe the following safety instructions before
using the machine.
•Nobody must be allowed to use the compressor unless they have read the
instruction manual and have been instructed in the regulations to follow for
correct and safe use.
•The machine must be used by adults only. Use of the compressor by
apprentices of not less than 16 years of age must be supervised by an adult
authorised to use the machine.
•Keep children and visitors away from the working area.
•Be cautious when using compressed air. Never aim the air flow at people or
animals. Do not use compressed air to clean clothing.
•Compressed air is not suitable to inhale.
•Do not wear loose clothing or neckties that can get caught in moving parts.
Preferably wear safety goggles, nonslip footwear and wear protective hair
covering to contain long hair.
•Only use the machine outside in dry, well-ventilated surroundings and do not
expose the machine to rain.
•The compressor should be placed in such way that all points, destined to carry
it will really do so. Take also care of a horizontal position.
•This machine is not fit for continuous running (see page 17).
•The working parts of the machine can become hot during operation. Let the
machine cool down after use.
•Keep your work area clean and well lighted.
•Do not use the machine in areas where fumes from paint, solvents or
flammable liquids pose a potential hazard.
•Do not exceed the maximum operating pressure and only use the machine in
an ambient temperature between +5ºC and +40ºC.
•Never attempt to tamper with the protections of the compressor or to operate

13
the machine without these.
•After each use the tank must be vented and the moisture collected in the tank
must be bled. Not bleeding the tank can lead to leakage and may cause a
dangerous situation.
•Check that the electric circuit is adequately protected and that it corresponds
with the power, voltage and frequency of the motor. Check that there is a
ground connection and a regulation differential switch upstream.
•Use cables with an adequate section and avoid use of free and inadequately
insulated connections.
•Never open the pushbutton box on the motor. Should this be necessary,
contact a qualified electrician.
•Make sure that the machine and the cable never come in contact with water.
•Treat the power cable with care. Do not attempt to move the machine by pulling
the cable. Do not yank the cable to unplug it; keep the cable away from
excessive heat, oil and sharp objects.
•Never leave the machine unattended with the power supply "on". Also
disconnect the power cable when:
- you leave the machine, even for a short time
- not in use
- carrying out maintenance work
- changing attachment or moving the machine.
•WARNING: the warnings, cautions and instructions discussed in this
instruction manual cannot cover all possible conditions and situations that
may occur. It must be understood by the operator that common sense and
caution are factors which cannot be built into this product, but must be
supplied by the operator.
•Only those persons who are aware of how to use the compressor by having
read this manual, should use the machine. Injudicious use may cause danger.
WARNING! The safety valve is calibrated and sealed by the manufacturer.
Do not attempt to tamper with it and change the setting.
While working the motor/air hose unit reaches high temperature; if
working near this unit do not touch (burn risk).
Failure to observe these recommendations may cause serious damage to the
compressor and/or to the persons.

14
5. FIRST USE
1. After having removed the compressor from the packing, check that no parts
have been damaged during transport.
2. The packing material has to be disposed of in compliance with the regulation
in force in the country where the compressor is being erected or recycled or
reused.
3. Install the compressor on a flat surface, in a suitably sized room, well
ventilated and not wet, where the temperature is not likely to rise above 34
°C. If there is not enough air ventilation, install a suitably sized exhauster or
fan.
OIL MUST NEVER BE OVER THE MAX. OIL LEVEL.
To guarantee an optimal performance it is suggested to use Airpress
compressor oil (article no. 36398) with excellent resistance to alternate
thermal conditions and oxidation. DO NOT MIX DIFFERENT TYPES OF OIL.
Keep any oil remaining in the bottle for future topping up. Now insert the intake
filter on the pipe (or in the hole) with the pressure of your hand. After having
added the oil, never overturn or excessively tilt the compressor as this would
cause the oil run out. The power supply voltage must be the same as indicated
on the data label: 230 V/50 Hz and the socket must be 2 pole+ground type.
Fig. 1
(see also page 32)

15
6. OPERATING INSTRUCTIONS
Fig. 2 Fig. 3
If all the above indications have been followed, you can start the compressor as
follows:
- turn the pressure switch knob to position “0” (see fig. 1 and 2).
- insert the plug into the socket and start the compressor turning the pressure
switch knob to
position “1”.
The compressors working process is automatic. The pressure switch stops the
compressor when the pressure in the tank reaches the maximum value allowed
and starts it again when the pressure drops to the minimum value.
Adjust the outlet air pressure operating on the reducer-filter knob (see fig. 1 and
3):a) turning the knob clockwise the pressure will rise;
b) turning the knob counter clockwise the pressure will decrease;
If the pressure switch does not work (overpressure), the safety valve will
automatically operate and open when the pressure exceeds the max. setted
value.
NEVER REMOVE OR REPAIR THIS VALVE.
WARNING!
The compressor must be connected to an outlet protected by a suitable
magneto-thermal switch.
The table below shows the absorption data of the compressor:
Model 36514 230 V/50 Hz 3,5A 750 W

16
Avoid the use of extension cables. If you use them, unroll them completely and
use cables of sufficient capacity. Use only cables with a diameter of at least 1,5
mm².
ATTENTION: while working the motor/air hose unit, reaches high
temperature. If working near this unit do not touch (risk of burning).
Limits for continuous operation
Curve no 1 indicates the length of
continuous running at varying
pressures, until the overload
protector switches off the motor (at
approx. 115 °C oil temperature
measured from 20 °C start point).
Example: 6 bar = 116 minutes.
Curve no 2 indicates the
recommendable proportion of
operation and standstill. Example: at
4 bar max. operation is 76% of the
time, corresponding to 46 minutes
operation/ 14 minutes standstill per
hour.
The curves represent average values at
230 V/50 Hz operation, with an outside
temperature = 20 °C.

17
7. MAINTENANCE
WARNING:
all operations mentioned in this chapter, must be done with the plug
disconnected.
always use original spare parts.
all maintenance jobs must be carried out by skilled personnel.
Once a week check the oil level shown by the glass. When the motor is off,
the oil level must correspond to the one shown by the label.
Once a month drain the water collected in the air outlet filter (Fig. 4)
proceeding as follows: (the operations are to be done with the tank under
pressure):
oturn the button clockwise;
opushing the button drain the condensate contained in the bowl:
oat the end of this operation turn the button counter clockwise.
Remove regularly the condensate that has collected in the air tank. To empty
the tank, put it under pressure and open the tap on the bottom of the tank
(Fig. 5). For compressors with a pancake tank, open the drain plug placed on
the upper part of the tank and eliminate the water using the apposite little
tube. Remove the condensate according the regulations: never let it drain
into the sewerage!
Fig. 5 Fig. 6

18
WARNING!
All following operations must be done by professionally skilled personnel.
Once a month check the compressor efficiency:
opossible connectors slackening
opressure hose wear
oscrews tightening
oelectric circuit efficiency
Every 3 months check the air intake filter. Replace if necessary.
Every 6 months disassemble the coalescing cartridge contained in the air
outlet filter (Fig. 6). This operation must be done with the tank completely out
of pression.
8. TROUBLESHOOTING
WARNING!
Before carrying out any operation on the compressor, disconnect the
plug from the socket.
Empty all the air from the air tank before dismantling any part of
compressor unit’s pressure system.
Following operations must be carried out by professionally skilled
personnel.
1. The compressor does not start:
a) no power from mains. Check fuses and socket.
b) breakage of loose joints in electrical connections. Check with tester for
continuity as per wiring diagram.
c) due to a wrong filling up, the oil level is too high. On this condition, the motor
cannot start. It is so necessary to disassemble the oil sight glass, to let the
exceeding oil come out from the hole, to assemble again in a correct way the
oil sight glass and to restore the correct oil level.
d) pressure in air tank too high for activation of pressure switch. The pressure
switch makes circuit only when pressure has dropped to preset start
pressure.
e) leaky non-return valve. Take off the flexible pressure pipe to see if air leaks
out from the valve. If so, unscrew the valve cap (Fig. 7 ref. 1), clean the
rubber disk (Fig. 7 ref. 2) and his place with a dry cloth and assemble the
whole with care. If the leakage persists, the whole valve must be replaced.
