Airstream Air stream asb3206 User manual

PN 9096-320639(2) Printed in China

USER MANUAL

Gas Backpack Blower

SAFETY

OPERATION

MAINTENANCE

Model : ASB3206, ASB3206-CA

STOP

ARRÊT

ALTO

For problems or questions, DO NOT return

this product to the store. Contact your 

Customer Service Agent .



En cas de problèmes ou pour des questions,

NE PAS retourner ce produit au point de vente. S'adresser

au préposé du Service à la clientèle en composant.



Para problemas o preguntas, NO devolver este producto a la tienda

Contacte a su Agente de Servicio al Cliente.

U.S.A. & CANADA



1-800-521-8559

For Consumer Assistance Please Call

L'Aide Du Consommateur Necessitez S'il Vous Plait

Para La Ayuda Del Consumidor Llame Por Favor

WARNING • PLEASE READ

For your own safety please read this manual before attempting to operate your new unit. Failure to follow instructions can

result in serious personal injury. Spend a few moments to familiarize yourself with your blower before each use.

Made in China / Fabrique a Chine / Hecho en China

` `

McCulloch

1030 Stevens Creek Road

Augusta, GA 30907

1 - GENERAL INFORMATION

1-1. GENERAL IDENTIFICATION

1. THROTTLE TRIGGER

2. THROTTLE LOCK

3. ON/OFF IGNITION SWITCH

4. TOP ASSIST HANDLE

5. SPARK PLUG WIRE / SPARK PLUG

6. CHOKE LEVER

7. STARTER HANDLE

8. AIR CLEANER COVER

9. FUEL CAP

10. FUEL TANK

11. PRIMER BULB

12. HARNESS

13. CONTROL HANDLE

14. OPERATING TUBE

15. HOSE CLAMP

16. FLEX TUBE

17. THROTTLE LINKAGE

18. MUFFLER COVER

19. SPARK ARRESTER SCREEN

20. VENTED BACK PAD

21. INTERMEDIATE TUBE

22. 2-3/16” (56mm) NOZZLE

23. 1-9/16” (40mm) CONCENTRATOR NOZZLE

24. THROTTLE LINKAGE CLIPS

17 16 15

PLEASE READ

Dear Customer,

Thank you for purchasing a McCulloch product.With proper operation and maintenance, it will provide you with years of serv-

ice.

In order to make the best use of your investment, be CERTAIN to familiarize yourself with the contents of the ENTIRE user

manual before attempting to operate and maintain your unit.

Be sure to carefully follow the step-by-step instructions in this manual to start, operate and maintain your new product.

In the manual there will be the following call-outs: NOTE:, WARNING / CAUTION and WARRANTY.

A NOTE: is used to convey additional information, to highlight a particular explanation, or to expand a description.

A WARNING or CAUTION identifies a procedure which, if not undertaken or if improperly done, can result in serious person-

al injury and/or damage to the unit.

The (WARRANTY SYMBOL) serves notice that unless instructions or procedures are followed, any damage caused will

void the warranty and repairs will be at owner’s expense.

Pay particular attention to the safety precautions. They are written for your protection and contain important information you

must know to safely operate your blower.

FOR WARRANTY OR SERVICE CONTACT THE NEAREST AUTHORIZED SERVICE CENTER - LOCATE YOUR NEAREST

SERVICE CENTER BY CALLING THE TOLL FREE NUMBER IN THIS MANUAL.

INTRODUCTION

1 - GENERAL INFORMATION

1-2. SPECIFICATIONS

ENGINE

Engine Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air-Cooled, 2-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(30 cc) (1.83 cu in.)

Idle Speed RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,400 - 4,400 rpm

Operating RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9,000 rpm

Ignition Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic

Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Rocker Switch

Spark Plug Gap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.025 in. (0.635 mm)

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Fuel/Oil Mixture

Fuel/Oil Ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40:1

Carburetor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .with primer

Muffler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Baffled with Guard

Fuel Tank Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18.5oz (550ml)

BLOWER

Throttle Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Finger-Tip Trigger

Blower Velocity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .up to 180 mph

Blower Air Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .up to 400 cfm

Approximate Unit Weight (No fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14.3 lbs

2 - SAFETY PRECAUTIONS

2-1. WHAT TO DO

READ YOUR USER MANUAL AND ALL SUPPLEMENTS

(IF ANY ENCLOSED) THOROUGHLY BEFORE OPERAT-

ING YOUR UNIT.

1. WEAR CLOSE FITTING, TOUGH WORK CLOTHING

that will provide protection, such as long slacks or

trousers, safety work shoes, heavy duty work gloves,

hard hat, a safety face shield, or safety glasses for eye

protection and a good grade of ear plugs or other

sound barriers for hearing protection.

2. REFUEL IN A SAFE PLACE. Open fuel cap slowly to

release any pressure which may have formed in fuel

tank. Always wipe unit of fuel or oil spills before start-

ing. To prevent a fire hazard, move at least 10 feet (3

meters) from fueling area before starting.

3. COMPLY WITH ALL FIRE PREVENTION REGULA-

TIONS. COMPLIANCE WITH ALL LOCAL, STATE,

OR FEDERAL LAWS IN THE UNITED STATES IS

THE USER’S RESPONSIBILITY.Your unit comes with

a spark arrester screen furnished in the user kit.

Replacement spark arrester screen kits are available

at your nearest McCulloch Authorized Service Center

listed under “SAWS” in your Telephone Directory

Yellow Pages.

4. TURN UNIT OFF before setting it down, and also

before installing or removing attachments.

5. KEEP ALL SCREWS AND FASTENERS TIGHT and

the unit in good operating condition. Never operate

this equipment if it is improperly adjusted or not com-

pletely and securely assembled.

6. KEEP HANDLES DRY, clean and free of fuel mixture.

7. STORE EQUIPMENT AWAY FROM POSSIBLE IGNI-

TION SOURCES, such as gas-powered water

heaters, clothes dryers, or oil-fired furnaces, portable

heaters, etc.

8. ALWAYS KEEP the engine free of debris build-up.

9. OPERATION OF EQUIPMENT should always be

restricted to mature and properly instructed

individuals.

10. ALL PERSONS WITH RESPIRATORY PROBLEMS

and persons operating blower in very dusty environ-

ments, should wear a dust particle mask at all times.

Paper dust masks are available at most paint and

hardware stores.

2-2. WHAT NOT TO DO

1. DO NOT USE ANY OTHER FUEL than that rec-

ommended in your manual.Always follow

instructions in the Fuel and Lubrication section of this

manual. Never use gasoline unless it is properly

mixed with 2-cycle engine lubricant. Permanent dam-

age to engine will result, voiding manufacturer’s war-

ranty.

2. DO NOT SMOKE while refueling or operating equip-

ment.

3. DO NOT OPERATE UNIT WITHOUT A MUFFLER

and properly installed muffler shield.

4. DO NOT TOUCH or let your hands or body come in

contact with a hot muffler or spark plug wire.

5. DUE TO THE DANGER of exhaust fumes, never oper-

ate blower in a confined or poorly ventilated area.

6. NEVER POINT BLOWER in the direction of people,

animals, buildings, automobiles, or windows, etc.

7. DO NOT operate unit without inlet cover installed to

prevent contact with impeller.

8. DO NOT set a hot engine down where flammable

material is present.

9. DO NOT OPERATE UNIT FOR PROLONGED PERI-

ODS. Rest periodically.

10. DO NOT OPERATE UNIT WHILE UNDER THE

INFLUENCE OF ALCOHOL OR DRUGS.

11. DO NOT ADD, REMOVE OR ALTER ANY COM-

PONENTS OF THIS PRODUCT. Doing so could

cause personal injury and/or damage the unit voiding

the manufacturer’s warranty.

12. DO NOT operate your unit near or around flammable

liquids or gases whether in or out of doors. An explo-

sion and/or fire may result.

13. DO NOT WEAR loose clothing, scarfs, neck chains,

unconfined long hair, and the like. Doing so could

cause injury associated with objects being drawn into

the rotating parts.

14. DO NOT refuel a running engine or an engine that is

hot.

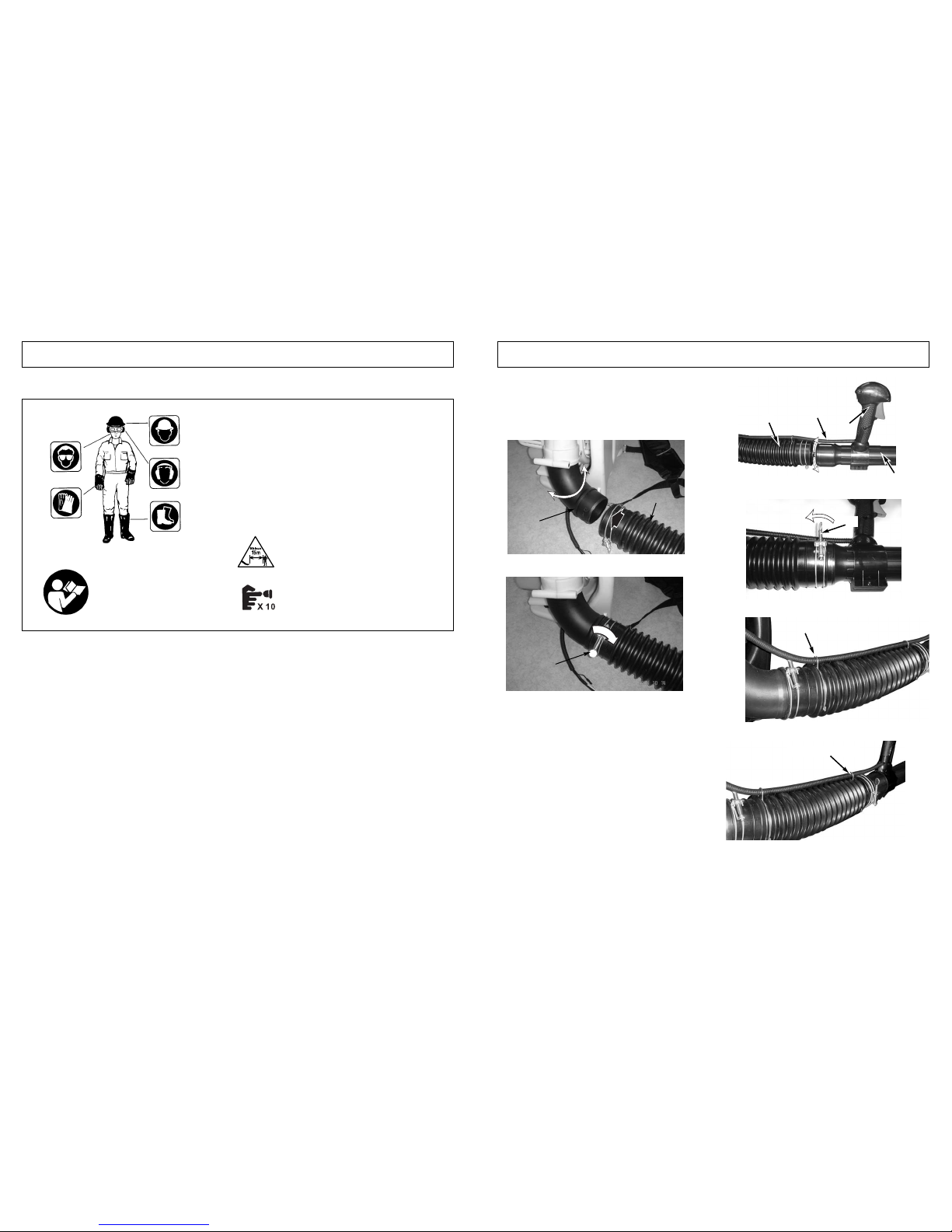

3-1. ATTACH FLEX TUBE

Put the hose clamp(C) on the flex tube before connecting

the flex tube and the fan’s outlet tube together.

Connect the flex tube (B) to the fan’s outlet tube (A) (Fig.

3-1A) with a hose clamp (C) (Fig. 4-1B) and tighten

securely (Fig. 3-1B).

3-2. ATTACH OPERATING TUBE

NOTE: keep the throttle cable as straight as possible when

connecting the blower tubes.

1. Place the unit on flat surface during assembly. Insure

screw mechanism of clamp is positioned away from

operator.

2. Put the hose clamp (C) on the flex tube and the oper-

ating tube before connecting them together.

3. Turn the throttle linkage mark (D) so it aligns with the

throttle handle (F) (Fig.3-2A). Insert the operating

tube (E) into the flex tube (B) (Fig. 3-2A) and then

tighten securely with a hose clamp (G) (Fig. 3-2B).

4. Attached throttle linkage clips (# 24-know your blower)

- to both ends of the flex tube to secure the throttle

cable. ( Fig. 3-2D)

3 - ASSEMBLY INSTRUCTIONS

2 - SAFETY PRECAUTIONS

Use of these personal safety items is highly recommended to

reduce the risk of accidental injury.

Minimum operating distance

2-3. INTERNATIONAL SYMBOLS

Read the User Manual. Pump the primer bulb 10 times.

3-1A

3-1B

3-2C

3-2D

3-2A

3-2B

THROTTLE LINKAGE CLIPS

180˚

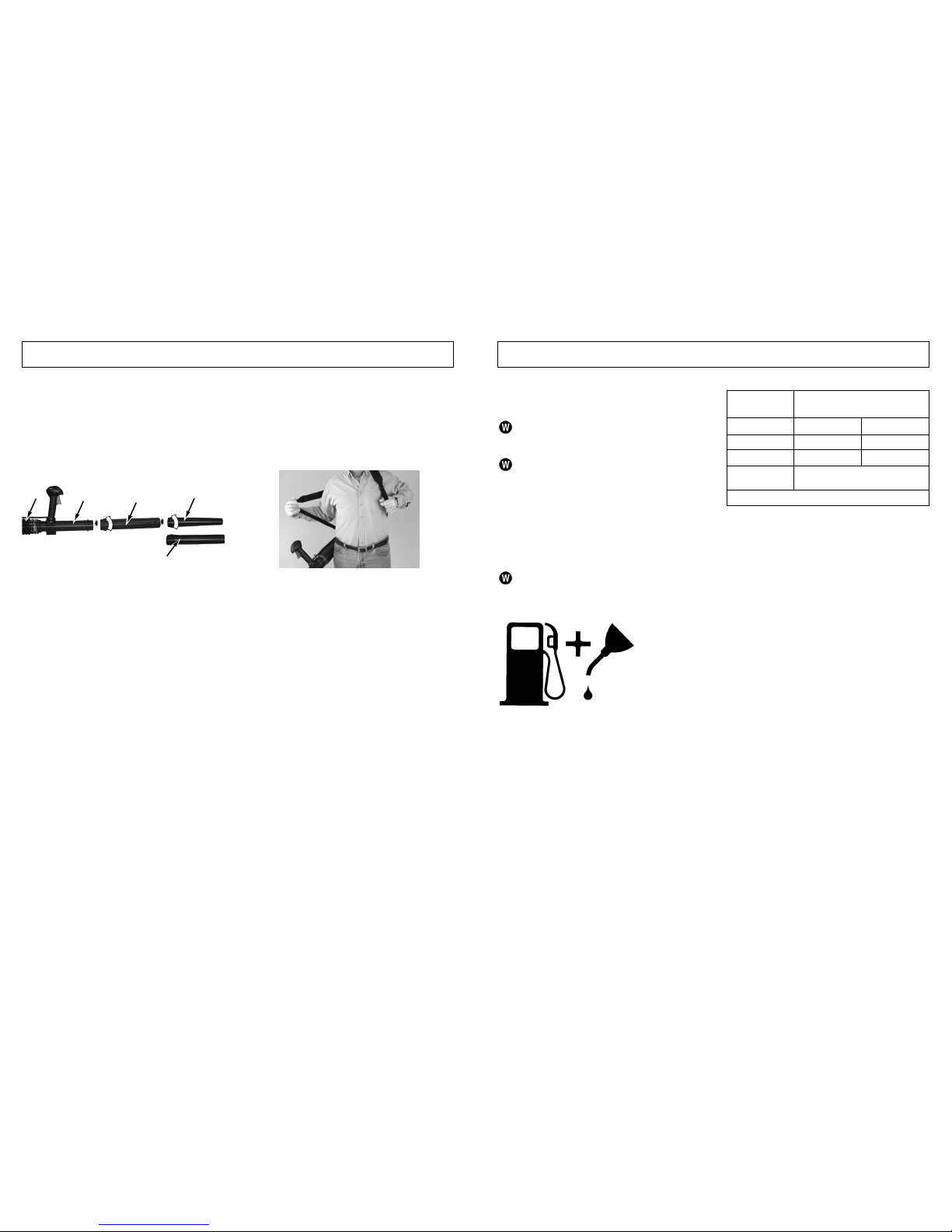

3-3. ATTACH INTERMEDIATE TUBE AND CON-

CENTRATOR NOZZLE

Connect the intermediate tube (H) and concentrator noz-

zle (I) or 56mm nozzle (J) (you can only use I nozzle at

time). Push the tubes together and turn them clockwise so

that they lock together (Fig. 3-3A). Use concentrator noz-

zle when you need more airflow in tight places: flower

beds, under decks, etc.

3-4. ADJUST BACK PACK HARNESS AND

CONTROL HANDLE

1. Place blower on your back by slipping arms through

the shoulder straps as if you were putting on a jacket

(Figure 3-4A).

2. Adjust backpack harness and control handle.

3. Once adjustments have been made, to the straps for

user comfort, remove the blower from your back and

place on level ground in an upright position.

3 - ASSEMBLY INSTRUCTIONS

3-3A

BDHI

1-9/16” (40mm)

2-3/16” (56mm)

3-4A

4 - FUEL AND LUBRICATION

4-1. FUEL

Use regular grade unleaded gasoline mixed with Genuine

McCulloch 40:1 2-cycle engine oil for best results. Use mix-

ing ratios in Section 4-3.

Never use straight gasoline in your unit.This will cause

permanent engine damage and void the manufactur-

er’s warranty for that product. Never use a fuel mixture that

has been stored for over 90 days.

If 2-cycle lubricant other than Genuine McCulloch

Custom Lubricant is to be used, it must be a premium

grade oil for 2-cycle air cooled engines mixed at a 40:1

ratio.Do not use any 2-cycle oil product with a recommend-

ed mixing ratio of 100:1. If insufficient lubrication is the

cause of engine damage, it voids the manufacturer’s

engine warranty for that occurrence.

4-2. MIXING FUEL

Mix fuel with Genuine McCulloch brand 2 cycle oil in an

approved container. Use mixing table for correct ratio of fuel

to oil. Shake container to ensure thorough mix.

Lack of lubrication voids engine warranty.

4-3.FUEL AND LUBRICATION SYMBOLS

FUEL MIXING TABLE

4-4.RECOMMENDED FUELS

Some conventional gasolines are being blended with oxy-

genates such as alcohol or an ether compound to meet

clean air standards. Your McCulloch engine is designed to

operate on any gasoline intended for automotive use

including oxygenated gasolines.

Gasoline and Oil

Mix 40:1

GASOLINE McCulloch 40:1 Ratio

Lubricant

1 U.S. Gal. 3.2 oz. 95ml (cc)

5 Liters 4.3 oz. 125ml (cc)

1 lmp. Gal. 4.3 oz. 125ml (cc)

Mixing

Procedure

40 Parts Gasoline to

1 Part Lubricant

1ml=1cc

1110

5 - STARTING/STOPPING INSTRUCTIONS

5-1. STARTING A COLD ENGINE

Fill fuel tank with proper gas and oil mixture. See FUEL

AND LUBRICATION. Set unit upright on ground so that it

rests on the back pack frame.

1. Pump primer bulb10 X by pressing up on the bulb (D).

(Fig. 5-1B)

2. Your unit is designed with a 3 position choke: FULL

CHOKE “ ”, PARTIAL CHOKE “ ”, and RUN “ ”.

Move choke lever to FULL CHOKE “ ” position. (Fig.

5-1A)

3. Set throttle lock (C): While holding trigger (B) at wide

open position, press down and hold throttle lock (C).

Release throttle trigger (B), then release throttle lock

(C). Throttle trigger (B) will now remain in the wide

open position. Make sure ignition switch is in the ON

(I) position. (Fig. 5-1C)

NOTE: Easy Start power assist starting significantly

reduces the pulling effort. Pull the starter cord slowly to

about 3 1/2 feet, the power assist will turn over the engine

with little resistence from the engine.

4. With the unit on the ground, hold the top assist handle

and step on the bottom of the frame with foot. (Fig. 5-

1D)

5. Pull starter rope 4-6 times-if unit does not start move

choke lever to “ ” position and pull 4-6 more times

(Fig. 5-1E). Wait 10 sec. after unit starts then move

choke lever to “ ” position. (Fig. 5-1F)

6. Press trigger to run.

NOTE: If engine fails to start after repeated attempts, refer

to Troubleshooting section.

NOTE: Always pull starter rope straight out. Pulling starter

at an angle will cause rope to rub against the eyelet. This

friction will cause the rope to fray and wear more quickly.

Always hold starter handle when rope retracts. Never allow

rope to snap back from extended position.This could cause

rope to snag or fray and also damage the starter assembly.

5-1A

5-1B

5-1C

IMPORTANT IDLING INFORMATION

In some cases due to operating conditions (altitude, tem-

perature etc.) your blower may need a slight adjustment to

the idle speed.

After warm up, If unit does not Idle after restarting 2 times,

follow these steps to adjust idle.

1. Locate the idle adjustment screw (G) on the carburetor

(Fig. 5-1G).

2. Using a Phillips or slotted screwdriver - turn screw 1/4

to 1/2 turn clockwise (to the right). Unit should then

idle properly.

5-2. STOPPING THE ENGINE

Emergency Stopping Procedure. When it is necessary to

stop blower engine immediately, DEPRESS the OFF

“STOP” switch (A) until the engine stops completely (Figure

5-2).

Normal Stopping Method. For normal stopping, release

trigger and allow engine to return to idle speed. Then

DEPRESS the OFF “STOP ” switch (A) until the engine

stops completely. (Figure 5-2)

5-3. STARTING A WARM ENGINE (Engine

has been stopped for no more than 15-

20 minutes).

1. Set throttle latch (see step 2 for starting a cold engine),

pull starter rope briskly.

2. If engine does not start, or starts and then stops after

5 rope pulls, follow procedure “STARTING A COLD

ENGINE”.

5-1D

5-1E

5-1F

5 - STARTING/STOPPING INSTRUCTIONS

5-1G

5-2

7-1. MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the fre-

quency stated in the table. These procedures should also

be a part of any seasonal tune-up.

NOTE: Maintenance, replacement, or repair of the emis-

sion control devices and system may only be performed by

McCulloch service dealer.

WARNING

To prevent serious injury, never perform maintenance or

repairs with unit running. Always service and repair a cool

unit. Disconnect the spark plug wire to ensure that the unit

cannot start.

7 - MAINTENANCE INSTRUCTIONS

6 - OPERATING INSTRUCTIONS

A good preventive maintenance program of regular inspection and care will increase life and improve performance of your

blower. This maintenance checklist is a guide for such a program.

Cleaning, adjustment, and part replacement may be required, under certain conditions, at more frequent intervals than those

indicated.

CUSTOMER RESPONSIBILITY

MAINTENANCE CHECKLIST

EACH USE

HOURS OF

OPERATION

ITEM BEFORE EACH USE 10 20

SCREW / NUTS / BOLTS INSPECT / TIGHTEN ✔

AIR FILTER CLEAN OR REPLACE ✔

FUEL FILTER REPLACE ✔

SPARK PLUG CLEAN / ADJUST / REPLACE ✔

SPARK ARRESTER SCREEN

INSPECT ✔

REPLACE ✔

FUEL HOUSES

INSPECT ✔

REPLACE AS REQUIRED ✔

VACUUM TUBES INSPECT / CLEAN ✔

*Recommended for Maintenance by a Authorized Service Center Technician.

6-1. BLOWER OPERATIONS

WARNING

Because of flying debris, always wear American National

Standards Institute approved shielded safety glasses or

face shield when operating blower.

WARNING

Before using your blower, review Safety Precautions in your

User Manual, and all regulations for operation of the unit.

These precautions and regulations are for your protection.

WARNING

DO NOT operate the blower with other people or animals in

the immediate vicinity. Allow a minimum of 50 feet (15

meters) between operator and other people or animals.

1. Use the blower for trees, shrubs, flower beds, and

hard-to-clean areas.

2. Use the unit around buildings and for other normal

cleaning procedures.

3. Use the blower around walls, overhangs, fences, and

screens.

4. We recommend that a face mask be worn when oper-

ating blower in dusty areas.

5. Stand away from the debris, at a distance that will

easily allow you to control the direction of blown

debris.Never blow debris in direction of bystanders.

6. To control velocity of airstream, blower can be operat-

ed at any speed between idle and full throttle.

Experience with the unit will help you determine the

amount of airflow necessary for each application.

7. Operate power equipment only at reasonable hours--

not early in the morning or late at night when people

might be disturbed. Comply with times listed in local

ordinances.

8. To reduce sound levels, limit the number of pieces of

equipment used at any one time.

9. Operate power blowers at the lowest possible throttle

speed to do the job.

10. Check your equipment before operation, especially

the muffler, air intakes and air filters.

11. Use rakes and brooms to loosen debris before blow-

ing.In dusty conditions, slightly dampen surfaces

when water is available.

12. Conserve water by using power blowers instead of

hoses for many lawn and garden applications, includ-

ing areas such as gutters, screens, patios, grills,

porches and gardens.

13. Watch out for children, pets, open windows or freshly

washed cars, and blow debris safely away.

14. Use intermediate tube plus nozzle of your choice so

the airstream can work close to the ground.

15. After using blowers and other equipment, CLEAN UP!

Dispose of debris in trash receptacles.

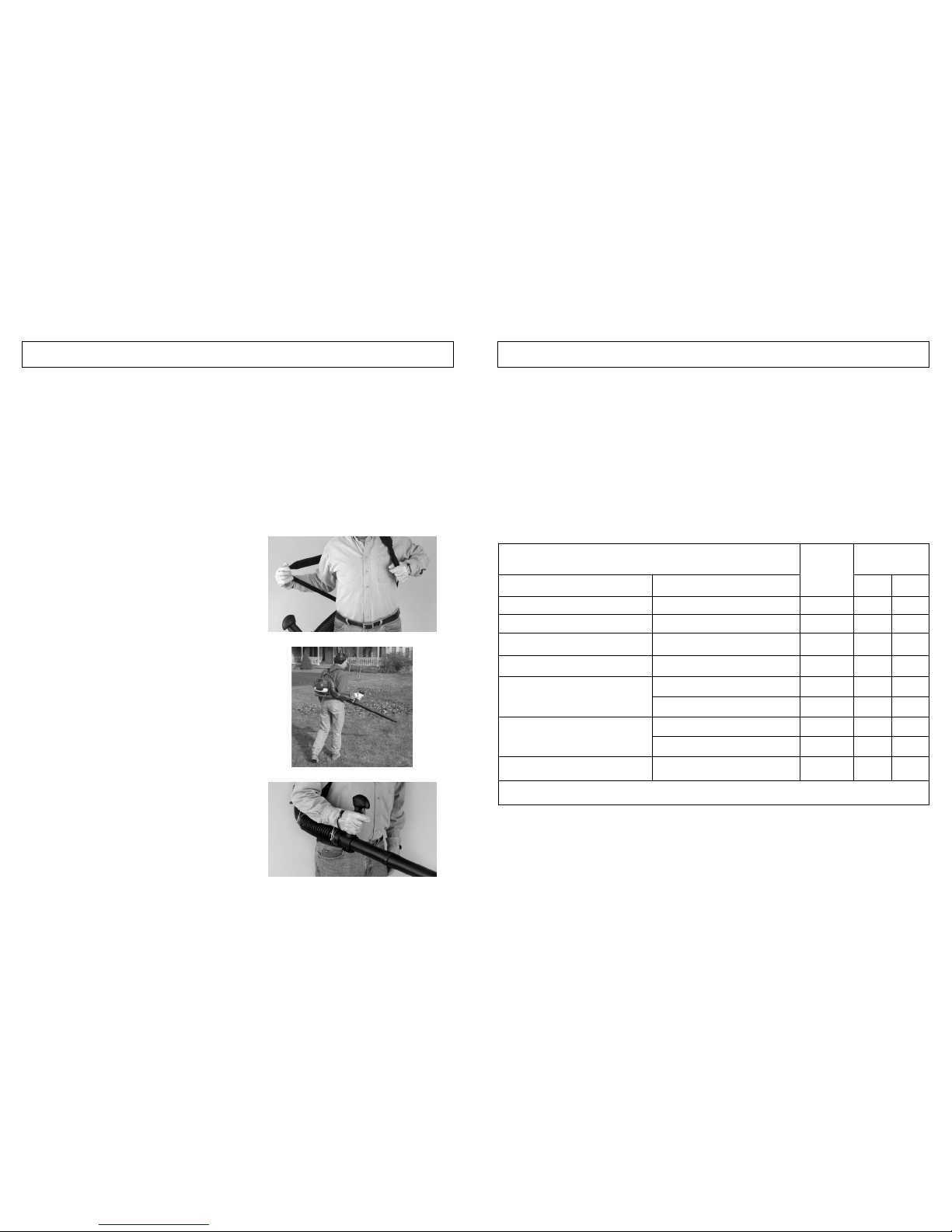

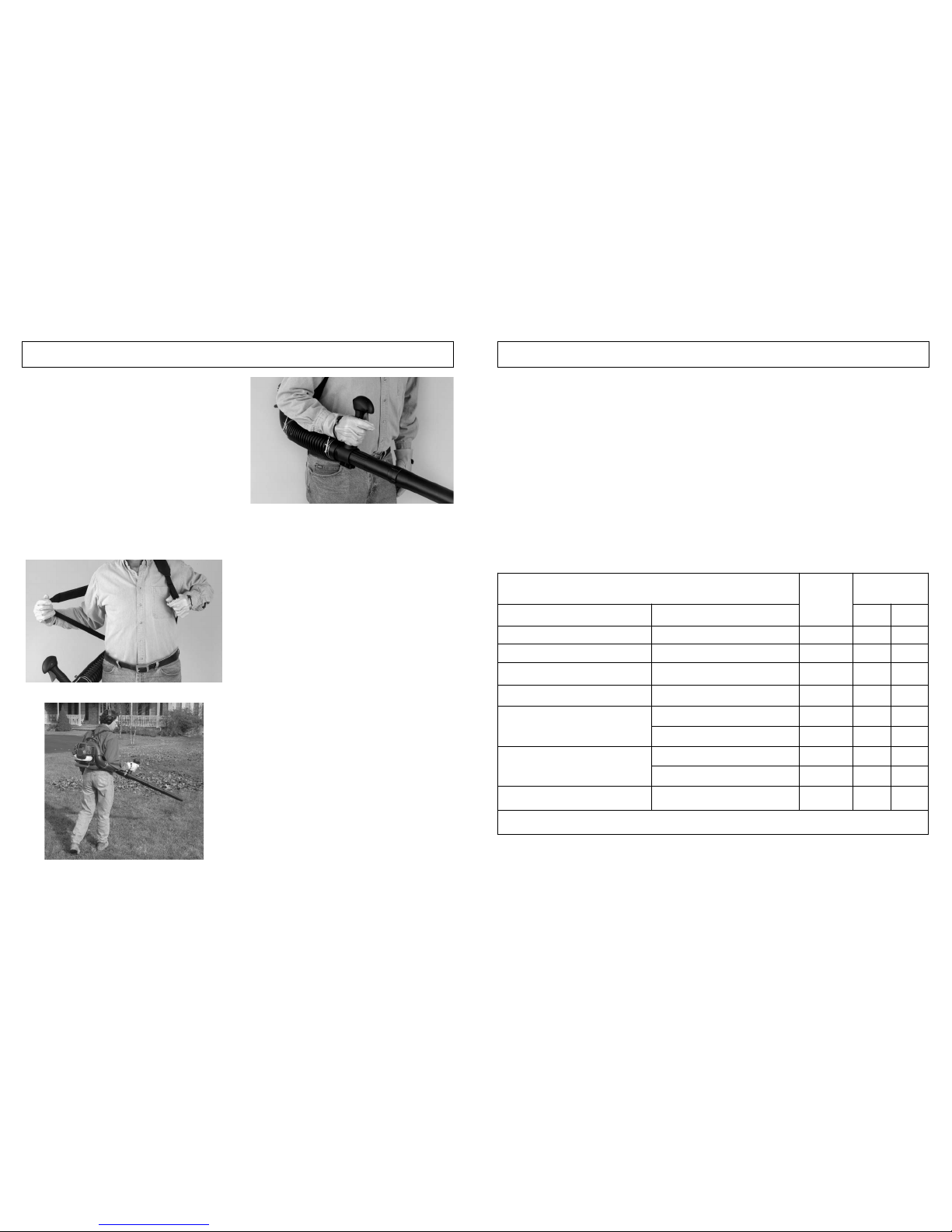

6-2. OPERATION INSTRUCTIONS

1. Follow the instructions “STARTING A COLD

ENGINE”.

2. Once unit is running, place unit on your back by slip-

ping arms through the shoulder straps as if your were

putting on a jacket (Fig. 6-2A).

3. When preparing to clear an area of debris, always

position yourself so that you can control the direction

debris will be blown .

4. The control handle (A, Fig. 6-2B) and the flexibility of

the blower tube assembly will allow you to clear the

most hard-to-reach areas .

5. The hand grip, throttle trigger, throttle lock and ignition

on/off switch (B) are all mounted on a swivel handle

that offers a wide range of operating positions and

comfort (Fig. 6-2C).

6-2A

6-2B

5-5C

1514

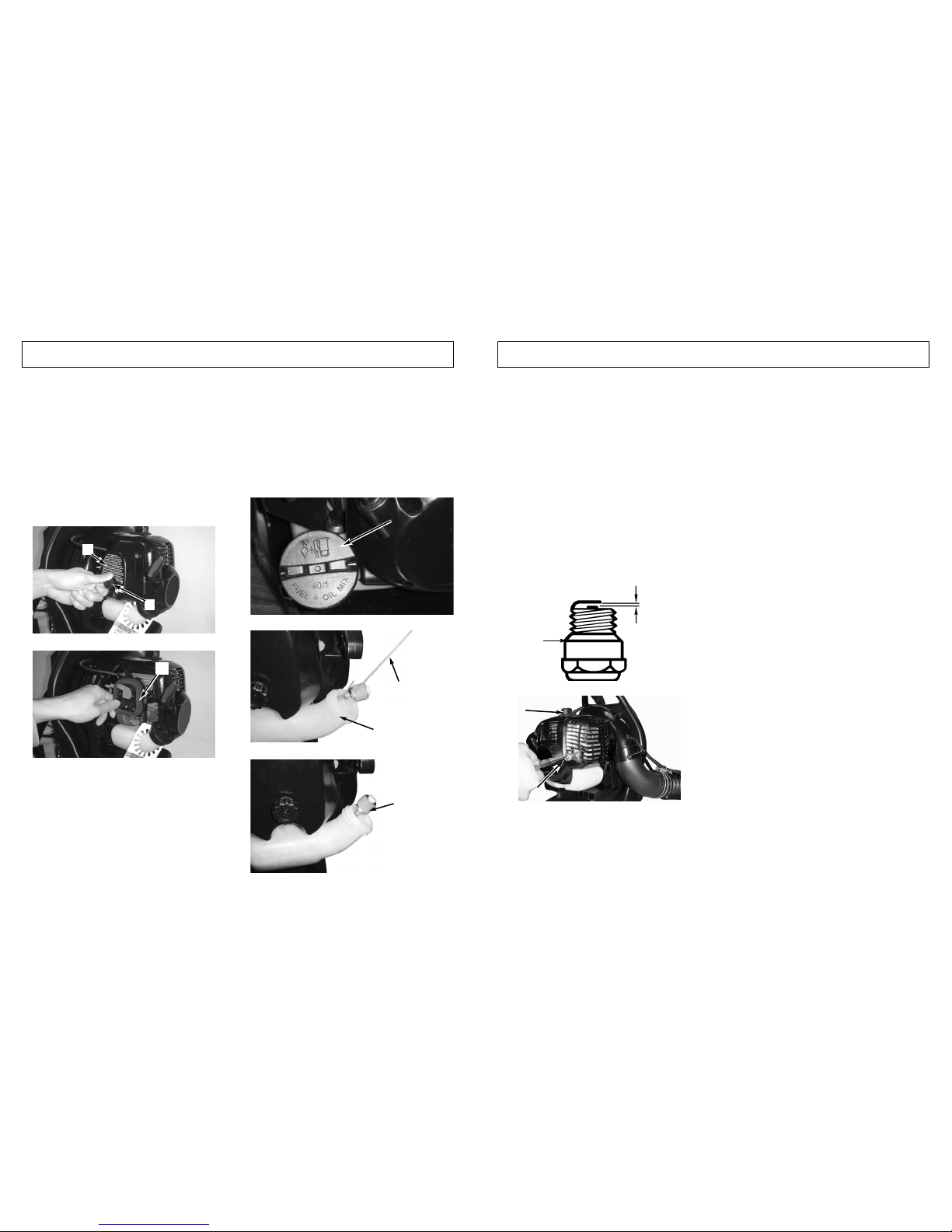

7-2. AIR FILTER

CAUTION

NEVER operate blower without the air filter. The air filter

must be kept clean. If it becomes damaged, install a new fil-

ter.

TO CLEAN AIR FILTER:

1. Loosen knob (A) holding air filter cover in place,

remove cover (B) and lift filter (C) from air box (Fig. 7-

2A & Fig. 7-2B).

2. Wash filter in soap and water. DO NOT USE GASO-

LINE!

3. Air dry filter.

4. Reinstall filter.

NOTE: Replace filter if frayed, torn, damaged or unable to

be cleaned.

7-3. FUEL CAP / FUEL FILTER

CAUTION

Remove fuel from unit and store in approved container

before starting this procedure. Open fuel cap slowly to

release any pressure which may have formed in fuel tank.

FUEL FILTER:

1. Completely remove fuel cap (A) from fuel tank (B) to

be able to remove fuel filter (C) from tank. Use a piece

of wire (C) with a hook formed at the end to pull filter

out of tank. (Fig. 7-3A & 7-3B)

2. Pull filter (D) off with a twisting motion. (Fig. 7-3C)

3. Replace fuel filter (D). (Fig. 7-3C)

NOTE: Never operate the blower without the fuel filter.

Internal engine damage could result!

7 - MAINTENANCE INSTRUCTIONS

7-2A

7-2B

7-2A

7-2B

7-2C

7-4. IDLE ADJUSTMENT

The carburetor was pre-set at the factory for optimum per-

formance. If further adjustments are necessary take your

blower to McCulloch service dealer.

7-5. SPARK PLUG

1. To remove spark plug (B) (Fig. 7-5B) for cleaning or

replacement: make sure engine is off, spark plug is

cool, then grasp spark plug boot firmly and remove

from spark plug. Remove spark plug with correct

spark plug tool. Inspect, clean or replace as needed.

2. Spark plug gap = .025" (.635mm) (Fig. 7-5A).

3. Torque to 105 to 130 inch pounds (12 to 15 N•m).

Connect spark plug boot.

4. If need replace spark plug with Champion RZ7C or

equivalent.

7-6. SPARK ARRESTOR SCREEN / COLLAR

ASSEMBLY

1. To replace spark arrestor screen/collar assembly (A)

(Fig. 7-5B), use a needle nose pliers and pinch an

edge of the collar.Pull out the whole spark arrestor

screen assembly.

2. Use the needle nose pliers to push in a new spark

arrestor screen assembly by opening the pliers slight-

ly to press the inner surface of the assembly securely

into place

7-7. STORAGE

Failure to follow these steps may cause varnish to form in

the carburetor which can cause difficult starting or perma-

nent damage following storage.

1. Perform all the general maintenance recommended in

the Maintenance Section of your User Manual.

2. Clean exterior of engine and blower tubes.

3. Drain fuel from the fuel tank by running the unit dry or

by removing the fuel cap and tipping the motor hous-

ing/fuel tank over and draining oil/fuel mixture into a

container with the same 2-cycle fuel mixture.

4. After fuel is drained, start engine.

5. Run engine at idle until unit stops. This will purge the

carburetor of fuel.

6. Allow engine to cool (approx. 5 minutes).

7. Using a spark plug wrench, remove the spark plug.

8. Pour 1 teaspoon of clean 2-cycle oil into the

combustion chamber. Pull starter rope slowly several

times to coat internal components. Replace spark

plug.

9. Store unit in a cool, dry place away from any source

of ignition such as an oil burner, water heater, etc.

7-8. REMOVING A UNIT FROM STORAGE

1. Remove spark plug.

2. Pull starter rope briskly to clear excess oil from com-

bustion chamber.

3. Clean and gap spark plug or install a new spark plug

with proper gap.

4. Prepare unit for operation.

5. Fill fuel tank with proper fuel / oil mixture. See Fuel

and Lubrication Section.

7 - MAINTENANCE INSTRUCTIONS

7-5A

.025" (.635mm)

Spark

Plug

7-5B

9 - ONE YEAR LIMITED WARRNATY

1. DURATION

The duration of the warranty for this McCulloch product is as follows: ONE (1) YEAR from date of original purchase only

when used for personal, family, household, farm or ranch, purposes, provided the unit is not used for rental purposes;

NINETY (90) DAYS from date of original purchase when used for commercial, professional, institutional or rental purpos-

es. This warranty gives you specific legal rights. You may also have other rights which vary from state to state. MCCUL-

LOCH CORPORATION HEREBY DISCLAIMS ALL IMPLIED WARRANTIES AFTER THE APPLICABLE EXPIRATION

DATES OF THIS EXPRESS LIMITED WARRANTY. (Some states do not allow limitations on how long an implied warran-

ty lasts, so the above limitations may not apply to you.)

2. WHO GIVES THIS WARRANTY

McCulloch U.S.A 1-800-521-8559

10715 Springdale Avenue, Unit 2, Santa Fe Springs, CA 90670 USA

3. WHO RECEIVES THIS WARRANTY

A. The buyer (other than for purposes of resale) of the McCulloch Product.

B. Any person to whom such product is lawfully transferred within the duration of the implied or written warranty applica-

ble to the product.

C. Any other person who is entitled by the terms of the warranty or under applicable state law to enforce against the

Warrantor the obligation of the warranty.

(The above mentioned parties are hereinafter referred to as “User.”)

4. WHAT IS COVERED UNDER THIS WARRANTY

Any failure that occurs within the applicable duration of the warranty period that is the result of defects in materials or work-

manship.

5. WHAT IS NOT COVERED UNDER THIS WARRANTY

A. Any incidental or consequential damages that may result from the failure or malfunction of the McCulloch product.

(Some states do not allow the exclusion or limitation of incidental or consequential damages, so these limitations may

not apply to you.)

B. Any failure that results from an accident, User abuse, neglect or failure to operate the product in accordance with the

instructions provided in the User Manual(s) supplied with the product, or that results from improper servicing by an

unauthorized repair facility.

C. Normal adjustments which are explained in the User Manual(s) provided with the product.

D. Any component(s) or accessories not sold or manufactured by the Warrantor.

E. Predelivery setup or assembly of units.

F. This warranty does not apply to accessories, normal maintenance or adjustment(s) of the product set forth in the User

Manual(s).

6. RESPONSIBILITIES OF THE WARRANTOR UNDER THIS WARRANTY

A. Repair or replace components which have failed within the duration of the applicable warranty period at no cost to the

User.

B. Ensure that the authorized repair station is reimbursed for parts and labor costs incurred due to performance of a war-

ranty repair in accordance with established warranty policies and procedures.

7. RESPONSIBILITIES OF THE USER UNDER THIS WARRANTY

A. The User must deliver or ship the McCulloch product covered under this warranty to the dealer from whom it was orig-

inally purchased or to the nearest Authorized Service Center. Proof of purchase is required.

B. Freight costs, if any, will be borne by the user.

C. Use reasonable care in maintenance, operations and storage of the product as explained in the User Manual(s).

8. WHEN WARRANTOR WILL PERFORM OBLIGATION UNDER THIS WARRANTY

A. Repair of warrantable products will be scheduled according to the normal work flow at the servicing location, depend-

ing on the availability of replacement parts.

B. Repair time which exceeds ten (10) days from the time the product was delivered to the servicing agent will extend

the warranty coverage by the number of days the product remains inoperable.

C. If User does not receive satisfactory results from local servicing outlet, User must contact McCulloch Corporation, by

calling our toll-free telephone number.

CORRECTIVE ACTION

Follow instructions in the User Manual.

Have carburetor adjusted by an

Authorized Service Center.

Clean / gap or replace plug.

Replace fuel filter.

Move to RUN position.

Replace spark arrester screen.

Remove, clean and reinstall filter.

Have carburetor adjusted by an

Authorized Service Center.

Have carburetor adjusted by an

Authorized Service Center.

Clean / gap or replace plug.

Have carburetor adjusted by an

Authorized Service Center.

Use properly mixed fuel (40:1 mixture).

PROBLEM

Unit won’t start or starts but will

not run.

Unit starts, but engine has low

power.

Engine hesitates.

No power under load.

Runs erratically.

Smokes excessively.

PROBABLE CAUSE

Incorrect starting procedures.

Incorrect carburetor mixture

adjustment setting.

Fouled spark plug

Fuel filter plugged.

Incorrect lever position on choke.

Dirty spark arrester screen.

Dirty air filter.

Incorrect carburetor mixture

adjustment setting.

Incorrect carburetor mixture

adjustment setting.

Incorrectly gapped spark plug.

Incorrect carburetor mixture

adjustment setting.

Incorrect fuel mixture.

8 - TROUBLESHOOTING THE ENGINE

1918

MANUEL DE UTILISATION

Souffleur à Essence

SECURITE

FONCTIONNEMENT

ENTRETIEN

Modèle : ASB3206, ASB3206-CA

AVERTISSEMENT • LIRE ATTENTIVEMENT

Pour votre sécurité, lisez entièrement ce manuel avant d’utiliser votre nouvel outil. Le non respect des instructions peut

résulter en des accidents graves. Prenez quelques instants pour vous familiariser avec le souffleur avant chaque utilisa-

tion.

A LIRE ATTENTIVEMENT

Cher client,

Merci de votre achat d’un produit McCulloch. Correctement utilisé et entretenu, il vous procurera des années de satisfaction.

Il est IMPERATIF que vous preniez connaissance de LA TOTALITE du contenu de ce manuel avant d’utiliser l’outil ou de

procéder aux opérations d’entretien.

Conformez-vous scrupuleusement aux instructions et illustrations étape par étape concernant le démarrage, l’utilisation et

l’entretien de votre nouvel outil.

Ce manuel contient également des mises en gardes et informations intitulées: REMARQUE, AVERTISSEMENT /

ATTENTION et GARANTIE.

Une REMARQUE est destinée à fournir des informations complémentaires, éclaircir un point particulier ou expliquer une étape

plus en détail.

Un AVERTISSEMENT ou ATTENTION est utilisé pour identifier une procédure qui, si elle est négligée ou incorrectement exé-

cutée, peur entraîner des dommages matériels et/ou corporels graves.

Le (SYMBOLE DE GARANTIE) indique que si les procédures ou instructions ne sont pas respectées, les dommages ne

seront pas couverts par la garantie et les réparations seront à la charge du propriétaire.

Les réparations autres que les entretiens à effectuer par l’utilisateur devront être confiées à un Centre de réparation McCulloch

agréé. La garantie du fabricant sera nulle en cas de dommages ou de conditions rendant le produit inutilisable à la suite d’un

entretien inadéquat.

POUR LA GARANTIE OU LES R.PARATIONS, VEUILLEZ PRENDRE CONTACT AVEC LE CENTRE

DE MAINTENANCE AGR.. LE PLUS PROCHE DE CHEZ VOUS - POUR SAVOIR QUEL EST LE

CENTRE DE R.PARATION LE PLUS PROCHE, APPELEZ LE NUM.RO GRATUIT DONN. DANS

PR.SENT MANUEL.

INTRODUCTION

2120

1 - GENERALITES

1-1. IDENTIFICATION DES PRINCIPAUX

1. COMMANDE D'ACCÉLÉRATEUR

2. BLOCAGE DE L'ACCÉLÉRATEUR

3. COMMUTATEUR D'ALLUMAGE ON/OFF

4. POIGNÉE SUPÉRIEURE DE MAINTIEN

5. CÂBLE DE LA BOUGIE D'ALLUMAGE / BOUGIE

D'ALLUMAGE

6. LEVIER D'ÉTRANGLEUR

7. POIGNÉE DU DÉMARREUR

8. COUVERCLE DU FILTRE À AIR

9. CAPUCHON DU RÉSERVOIR D'ESSENCE

10. RÉSERVOIR D'ESSENCE

11. AMORCEUR

12. HARNAIS

13. POIGNÉE DE COMMANDE

14. TUBE DE FONCTIONNEMENT

15. COLLIER DE DURITE

16. TUBE FLEXIBLE

17. TIMONERIE D'ACCÉLÉRATEUR

18. COUVERCLE DU SILENCIEUX

19. ÉCRAN DU PARE ÉTINCELLES

20. BOUCLIER VENTILÉ

21. TUBE INTERMÉDIAIRE

22. GICLEUR DE 2-3/16” (56mm)

23. GICLEUR DU CONCENTRATEUR DE 1-9/16”

(40mm)

24. ATTACHES DE LA TIMONERIE D'ACCÉLÉRATEUR

17 16 15

1 - GENERALITES

1-2. CARACTERISTIQUES

MOTEUR

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Refroidissement à l'air libre, à deux temps

Déplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(30 cc) (1.83 cu in.)

Régime-moteur vitesse au ralenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3,400 - 4,400 rpm

Régime-moteur de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9,000 rpm

Type d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Électronique

Commutateur d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Interrupteur à bascule

Écart de la bougie d'allumage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.025 in. (0.635 mm)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mélange carburant /huile

Proportion carburant/huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40:1

Carburateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .avec amorceur

Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .à déflecteur avec garde

Capacité du réservoir d'essence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18.5oz (550ml)

SOUFFLEUR

Contrôle d'accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Déclencheur de doigt

Vitesse du souffleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .jusqu'à 180 mph

Sortie d'air du souffleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . jusqu'à 400 cfm

Poids approximatif de l'unité (sans carburant) . . . . . . . . . . . . . . . . . . . . . . . . . . . .14.3 lb.

2322

2 - MEASURES DE SECURITE

2-1. CHOSES A FAIRE

READ YOUR USER MANUAL AND ALL SUPPLEMENTS

(IF ANY ENCLOSED) THOROUGHLY BEFORE OPERAT-

ING YOUR UNIT.

LIRE LE MANUEL D’UTILISATION ET (LE CAS

ECHEANT) TOUS LES SUPPLEMENTS AVANT

D’UTILISER VOTRE OUTIL.

1. PORTER UNE TENUE DE TRAVAIL APPROPRIEE

(PAS DE VETEMENTS AMPLES OU TROP LEGERS):

pantalons longs, chaussures de sécurité, gants épais,

casque de sécurité, un masque de protection ou des

lunettes de sécurité et des protège-tympans ou autre

dispositif de protection auditive.

2. FAIRE LE PLEIN DE CARBURANT DANS UN

ENDROIT SUR. Ouvrir le bouchon d’essence lente-

ment pour soulager la pression éventuellement accu-

mulée dans le réservoir. Toujours essuyer le carburant

ou l’huile renversé avant de démarrer l’outil. Pour éviter

les risques d’incendie, écarter l’outil d’au moins 3

mètres (10 pieds) de l’endroit où le plein a été fait avant

de faire démarrer le moteur.

3. RESPECTER TOUTES LES REGLEMENTATIONS DE

PREVENTION D’INCENDIES. LA CONFORMITE

AVEC LES LOIS ET/OU REGLEMENTATIONS

LOCALES, D’ETAT OU GOUVERNEMENTALES EST

LA RESPONSABILITE DE L’UTILISATEUR. Un pare-

étincelles est inclus dans le kit de l’utilisateur livré avec

le souffleur. Des kits de remplacement de l’écran pare-

étincelles sont disponibles auprès de votre Centre de

réparation McCulloch agréé, dont vous trouverez le

numéro de téléphone sous la rubrique «SCIES» des

pages jaunes de l’annuaire.

4. ARRETER LE MOTEUR avant de poser l’outil, de

même qu’avant de poser ou de déposer les acces-

soires.

5. VEILLER A CE QUE TOUTES LES VIS ET PIECES DE

FIXATION SOIENT BIEN SERREES et que l’outil est

en bon état de fonctionnement. Ne jamais utiliser l’outil

s’il n’est pas correctement réglé et solidement assem-

blé.

6. VEILLER A CE QUE LES POIGNEES SOIENT PRO-

PRES, sèches et non souillées de carburant.

7. ENTREPOSER L’EQUIPEMENT A L’ECART DES

SOURCES D’ALLUMAGE telles que chauffe-eau à

gaz, séchoirs à linge, chaudières à mazout, radiateurs

portatifs, etc.

8. GARDER TOUJOURS le moteur exempt de débris.

9. L’USAGE DE L’EQUIPEMENT doit être exclusivement

confié à des personnes mûres familiarisées avec son

fonctionnement.

10. TOUTE PERSONNE AYANT DES PROBLEMES RES-

PIRATOIRES et toute personne utilisant la souffleur

dans une environnement très poussierèux devrait

porter tout le temps un masque de protection anti-

poussière. Des masques en papier sont disponibles

dans la majorité des quincailleries et des magasins

vendant des outils et de la peinture.

2-2. CHOSES A NE PAS FAIRE

1. NE PAS UTILISER DE CARBURANT AUTRE

que celui recommandé dans le manuel. Se con-

former aux instructions de la section Carburant et lubri-

fication. Ne jamais utiliser d’essence qui n’est pas

mélangée à de l’huile pour moteur à 2 temps, ce qui

causerait des dommages irréparables au moteur et

entraînerait l’annulation de la garantie du fabricant.

2. NE PAS FUMER lors de l’approvisionnement en carbu-

rant ou pendant l’utilisation de l’outil.

3. NE PAS UTILISER L’OUTIL NON POURVU DU SILEN-

CIEUX ou du capot silencieux correctement installés.

4. NE PAS TOUCHER ou laisser les mains ou une autre

partie du corps entrer en contact avec l’échappement

chaud ou le fil de la bougie.

5. A CAUSE DU DANGER des gaz d’échappement, ne

jamais utiliser le souffleur dans des lieux mal aérés.

6. NE JAMAIS BRAQUER LE SOUFFLEUR vers des per-

sonnes, animaux, bâtiments, automobiles, fenêtres.

7. NE PAS utiliser l’outil sans couvercle d’admission

installé pour empêcher tout contact avec la turbine.

8. NE PAS poser l’outil quand le moteur est chaud et s’il y

a toute matière inflammable.

9. NE PAS UTILISER L’OUTIL PENDANT DES PERI-

ODES PROLONGEES sans le laisser refroidir de

temps à autre.

10. NE PAS UTILISER L’OUTIL SOUS L’INFLUENCE DE

L’ALCOOL OU D’UN MEDICAMENT.

11. NE MODIFIER OU RETIRER AUCUNE PIECE

OU COMPOSANT DE CE PRODUIT. Ceci pour-

rait causer des dommages corporels et/ou matériels et

entraîner l’annulation de la garantie du fabricant.

12. A l’extérieur ou à l’intérieur, NE PAS UTILISER votre

l’outil près de tout produit inflammable (liquides, gas ).

Une explosion et/ou un feu pourrait en résulter.

13. NE PAS PORTER de vêtements amples, d’écharpes,

de colliers, de cheveux longs non attachés, etc., sinon

on risque d’être blessé si les objets sont aspirés dans

les pièces rotatives.

14. NE PAS faire le plein de carburant pendant que le

moteur fonctionne ou si le moteur est encore chaud.

2 - MEASURES DE SECURITE

L’utilisation des ces dispostifs de sécurité est foretement recom-

mandé afim de réduire tout risque de blessures accidentelles.

Distance minimale d’opération.

2-3. SYMBOLES INTERNATIONAUX

Lire le manuel d’utilisation. Lire le manuel d’utilisation.

2524

3-1. FIXATION DU TUBE FLEXIBLE

Placez le collier de durite (C) sur le tube flexible avant de

brancher le tube flexible au tube de sortie du ventilateur.

Brancher le tube flexible (B) au tube de sortie du ventilateur

(A) (Fig. 3-1A) avec un collier de durite (C) (Fig. 3-1B) et

serrez-le fermement (Fig. 3-1B).

3-2. FIXATION DU TUBE DE FONCTION-

NEMENT

REMARQUE : gardez le câble d'accélérateur aussi droit

que possible en le branchant aux tubes du souffleur.

1. Placez l'appareil sur une surface plate pendant

l'assemblage. Assurez-vous que le mécanisme à vis

du collier est positionné à distance de l'opérateur.

2. Placez le collier de durite (C) sur le tube flexible et le

tube de fonctionnement avant de les brancher ensem-

ble.

3. Faites tourner la marque (D) de la timonerie d'ac-

célérateur pour qu'elle soit alignée sur la poignée du

papillon des gaz (F) (Fig. 3-2A). Insérez le tube de

fonctionnement (E) à l'intérieur du tube flexible (B)

(Fig. 3-2A), puis serrez fermement à l'aide d'un collier

de durite (G) (Fig. 3-2B).

4. Fixez les attaches de la timonerie d'accélérateur (#

24- connaissez votre souffleur) - aux deux extrémités

du tube flexible pour fixer le câble du papillon des gaz.

(reportez-vous aux Fig. 3-2C et 3-2D)

3 - INSTRUCTIONS POUR MONTAGE

3-1A

3-1B

3-2C

3-2D

3-2A

3-2B

ATTACHES DE TIMONERIE D'ACCÉLÉRATEUR

ATTACHES DE TIMONERIE ACCÉLÉRATEUR

180˚

3-3. FIXER LE TUBE INTERMÉDIAIRE ET LE

GICLEUR DU CONCENTRATEUR

Branchez le tube intermédiaire (H) et le gicleur du concen-

trateur (I) ou le gicleur de 56 mm (J) (vous ne pouvez utilis-

er qu'un seul gicleur à la fois). Poussez les tubes ensemble

et tournez-les dans le sens des aiguilles d'une montre, de

manière à ce qu'ils se verrouillent ensemble (Fig. 3-3A).

Utilisez le gicleur du concentrateur quand vous avez besoin

d'un plus grand débit d'air dans les endroits étroits : plate-

bandes, sous-ponts, etc.

3-4. AJUSTEZ LE HARNAIS DU SOUFFLEUR

PORTABLE ET LA POIGNÉE DE COM-

MANDE

1. Placez le souffleur sur votre dos en glissant les bras à

travers les bandoulières comme si vous enfiliez une

veste (Figure 3-4A).

2. Ajustez le harnais du souffleur portable et la poignée

de commande.

3. Une fois que les ajustements des bandoulières sont

terminés pour le confort de l'utilisateur, retirez le souf-

fleur de votre dos et placez-le sur un sol nivelé en

position verticale.

3 - INSTRUCTIONS POUR MONTAGE

3-4A

3-3A

BDHI

1-9/16” (40mm)

2-3/16” (56mm)

2726

4 - CARBURANT ET LUBRIFICATION

4-1. CARBURANT

Utilisez un mélange d'essence sans plomb standard et

d'huile moteur deux temps Genuine McCulloch 40:1.

Utilisez les proportions de mélange données dans la

Section 4-3.

Ne jamais utiliser d’essence pure dans cet outil. Ceci

causerait des dommages irréparables et entraînerait

l’annulation de la garantie du fabricant. Ne jamais utiliser

un mélange entreposé depuis plus de 90 jours.

Si vous utilisez un lubrifiant deux temps autre qu'un

lubrifiant Genuine McCulloch Custom, il est indispen-

sable que ce soit une huile de qualité supérieure pour

moteur à deux temps à refroidissement par air mélangée

selon une proportion de 40:1. N'utilisez pas d'huile deux

temps dont la proportion de mélange recommandée est de

100:1. En cas de dommages causés au moteur du fait

d'une lubrification insuffisante, la garantie moteur du fabri-

cant est annulée.

4-2. MELANGE DU CARBURANT

Mélangez le carburant avec une huile deux temps Genuine

McCulloch placée dans un conteneur agréé. Utilisez le

tableau desmélanges pour les proportions correctes carbu-

rant/huile. Secouez le conteneur pour assurer un bon

mélange.

Un manque de lubrifiant annule le garantie de moteur.

4-3. SYMBOLES DE CARBURANT

ET LUBRIFICATION

TABLEAU DES PROPORTIONS

4-4. CARBURANTS RECOMMANDES

Certains carburants conventionnels sont mélangés avec

des oxydisants tels l’acool ou l’éther afin de se conformer

aux standards pour la pureté de l’air. Votre moteur

McCulloch est conçu de manière à pouvoir utiliser toute

essence pour automobile carburants avec oxydisants

inclus, tout en vous procurant un fonctionnement satis-

faisant.

Mélange Essence

Huile 40:1

5 - INSTRUCTIONS DE DÉMARRAGE/D'ARRÊT

5-1. DÉMARRAGE D'UN MOTEUR FROID

Remplissez le réservoir de carburant avec un mélange

approprié d'essence et d'huile. Rapportez-vous à la section

CARBURANT ET LUBRIFICATION. Placez l'unité.

1. Pompez « l'amorceur » (D) 10 X fois. (Fig. 5-1B)

2. Votre unité est conçue avec 3 positions des gaz:

PLEIN GAZ « », PARTIEL « », et DEMARRAGE

« ». Déplacer le régulateur des gaz vers la position

PLEIN GAZ « ». (Fig. 5-1A)

3. Réglez le verrouillage de l'accélérateur (C) : Tout en

tenant la gâchette (B) en position grande ouverte,

appuyez vers le bas et tenez le verrouillage de l'ac-

célérateur (C). Relâchez la gâchette de l'accéléra-

teur(B), puis relâchez le verrouillage de l'accéléra-

teur(C).La gâchette de l'accélérateur (B) restera alors

en position complètement ouverte. Vérifiez que le

contact d'allumage est en position MARCHE (I). (Fig.

5-1C)

REMARQUE: L'assistance électrique Easy Start réduit

signficativement l'effort nécessaire pour tirer.Tirez la corde

du démarreur lentement d'environ 3 pieds 1/2, l'assistance

électrique fera que le moteur présente peu de résistance.

4. L'appareil au sol, tenez le sommet de la poignée d'as-

sistance et posez le pied sur le bas du cadre.Tirez six

fois sur le câble du démarreur.(Fig. 5-1D)

5. Tirez sur le câble du démarreur 4 à 6 fois - si l'unité ne

démarre pas, placez le levier de l'étrangleur en posi-

tion « » et tirez à nouveau 4 à 6 fois (Fig. 5-1E).

Attendez 10 sec. une fois que l'unité démarre, puis

placez le levier de l'étrangleur en position « ». (Fig.

5-1F)

6. Appuyez sur la gâchette pour mettre l'unité en route.

REMARQUE : si le moteur ne démarre pas après des ten-

tatives répétées, référez-vous à la section Dépannage.

REMARQUE : tirez toujours sur le câble du démarreur sur

une trajectoire rectiligne. Tirer le démarreur sur une trajec-

toire angulaire frottera le câble contre l'œillet.Ce frottement

abîmera le câble et l'usera plus rapidement.Tenez toujours

la poignée du démarreur lorsque le câble se rétracte.Ne

laissez jamais le câble se retirer d'un coup depuis la posi-

tion étirée.Cela risque de l'accrocher ou de l'abîmer et

également d'endommager l'assemblage du démarreur.

5-1A

5-1B

5-1C

5-1D

5-1E

5-1F

ESSENCE Lubrifiant Spécial

McCulloch à 40:1

1 U.S. Gal. 3,2 oz. 95ml (cc)

5 Liters 4,3 oz. 125ml (cc)

1 lmp. Gal. 4,3 oz. 125ml (cc)

Proportions

de Mélange

40 volumes d’Essence pour

un Volume d’Huile

1ml=1cc

2928

5 - INSTRUCTIONS DE DÉMARRAGE/D'ARRÊT

IINFORMATIONS DE RALENTI IMPORTANTES

Dans certains cas dus à des conditions de fonctionnement

(altitude, température, etc.), votre souffleur peut nécessiter

un léger ajustement de la vitesse de ralenti.

Après réchauffage, si l'appareil ne fonctionne pas au ralen-

ti après avoir redémarré deux fois, suivez ces étapes pour

ajuster la ralenti.

1. Repérez la vis d'ajustement du ralenti (E) sur le car-

burateur (Fig. 5-1G).

2. À l'aide d'un tournevis à pointe cruciforme ou pour

écrous à fente - tournez la vis d'un quart de tour à un

demi-tour dans le sens des aiguilles d'une montre

(vers la droite). L'appareil devrait alors être au ralenti.

5-2. ARRÊT DU MOTEUR

Procédure d'arrêt d'urgence.Quand il est nécessaire

d'arrêter immédiatement le moteur du souffleur, FAITES

BAISSER le commutateur OFF « STOP » jusqu'à ce que le

moteur s'arrête complètement(Figure 5-2).

Méthode d'arrêt normale. Pour un arrêt normal, relâchez

Le déclencheur et laissez le moteur retourner à une vitesse

ralentie. Puis FAITES BAISSER le commutateur OFF «

STOP » jusqu'à ce que le moteur s'arrête complètement.

(Figure 5-2)

5-3. DÉMARRAGE D'UN MOTEUR CHAUD

(Le moteur a été arrêté pendant plus de

15 à 20 minutes).

1. Placez l'accélérateur (reportez-vous à l'étape 1 pour

démarrer un moteur froid), étrangleur « 3 », tirez sur

le câble du démarreur.

2. Si le moteur ne démarre pas ou s'il démarre, puis s'ar-

rête après avoir tiré cinq fois sur le câble, suivez la

procédure « DÉMARRAGE D'UN MOTEUR FROID ».

5-1G

5-2

6 - INSTRUCTIONS D’UTILISATION

6-1. FONCTIONNEMENT DU SOUFFLEUR

AVERTISSEMENT

En raison de débris projetés, portez toujours des lunettes

de protection ou un écran facial approuvé par l'Institut des

Standards Nationaux Américains lors du fonctionnement

du souffleur.

AVERTISSEMENT

Avant d'utiliser votre souffleur, révisez les précautions de

sécurité dans votre manuel d'utilisateur et toutes les régle-

mentations concernant le fonctionnement de l'appareil. Ces

précautions et réglementations sont pour votre protection.

ATTENTION

NE PAS faire fonctionner le souffleur avec d'autres person-

nes ou des animaux dans le périmètre immédiat autour de

l'appareil. Laissez un minimum de 50 pieds (15 mètres)

entre l'opérateur et les autres personnes ou animaux.

1. Utilisez le souffleur pour des arbres, des broussailles,

des plate-bandes et des zones difficiles à nettoyer.

2. Utilisez l'appareil autour des bâtiments et pour

d'autres procédures de nettoyage normal.

3. Utilisez le souffleur autour des murs, des surplombs,

des haies et des grillages.

4. Nous conseillons de porter un masque facial lors du

fonctionnement du souffleur dans des zones pous-

siéreuses.

5. Tenez-vous éloigné des débris, à une distance qui

vous permette facilement de contrôler la direction des

débris projetés. Ne jamais orienter l'expulsion des

débris en direction des personnes présentes.

6. Pour contrôler la vitesse du flux d'air, le souffleur peut

être manipulé à une vitesse entre ralenti et pleine

vitesse.L'expérience de l'appareil vous aidera à déter-

miner le montant de flux d'air nécessaire à chaque

application.

7. Ne faites fonctionner l'équipement électrique qu'à des

heures raisonnables-pas tôt le matin ou tard la nuit

lorsque les gens risquent d'être dérangés.

Conformez-vous aux horaires qui figurent dans les

règlements locaux.

8. Pour réduire les niveaux sonores, limitez le nombre de

pièces de l'équipement utilisées à la fois.

9. Faites fonctionner les souffleurs électriques à la

vitesse d'accélération la plus basse possible pour

effectuer le travail.

10. Vérifiez votre équipement avant utilisation, surtout le

silencieux, les prises d'air et les filtres à air.

11. Utilisez des râteaux et des balais pour desserrer les

débris avant de souffler. Dans des conditions pous-

siéreuses, humidifiez légèrement les surfaces quand

il y a de l'eau à disposition.

12. Conservez l'eau en utilisant des souffleurs électriques

au lieu de tuyaux pour beaucoup d'applications sur les

pelouses et les jardins, y compris les zones telles que

les gouttières, les grillages, les patios, les grills, les

porches et les jardins.

13. Faites attention aux enfants, aux animaux domes-

tiques, aux fenêtres ouvertes ou aux voitures fraîche-

ment lavées et soufflez les débris dans une direction

sûre.

14. Utilisez le tube intermédiaire plus l'étrangleur de votre

choix afin que le flux d'air puisse agir près du sol.

15. Après avoir utilisé des souffleurs et d'autres

équipements, NETTOYEZ ! Jetez les débris dans des

réceptacles à ordure.

3130

6 - INSTRUCTIONS D’UTILISATION

6-2. INSTRUCTIONS DE FONCTIONNEMENT

1. Suivez les instructions « DÉMARRAGE D'UN

MOTEUR FROID ».

2. Une fois que l'appareil fonctionne, placez-le sur votre

dos en glissant les bras à travers les bandoulières

comme si vous enfiliez une veste (Fig. 6-2A).

3. En préparant le nettoyage des débris d'une zone,

positionnez-vous toujours de façon à pouvoir contrôler

la direction dans laquelle les débris seront soufflés.

4. La poignée de commande et la flexibilité de l'assem-

blage du tube du souffleur vous permettra de nettoyer

la plupart des zones difficiles à atteindre. (Fig. 6-2B)

5. La poignée, le déclencheur d'accélérateur, le blocage

de l'accélérateur et le commutateur on/off d'allumage

sont tous montés sur une poignée amovible qui pro-

pose un large éventail de positions de fonctionnement

et de confort (Fig. 6-2C).

6-2A

6-2B

5-5C

7-1. PROGRAMME DE MAINTENANCE

Effectuez ces procédures de maintenance nécessaires à la

fréquence précisée dans le tableau. Ces procédures

doivent également faire partie d'une mise au point saison-

nière.

REMARQUE : La maintenance, le remplacement ou la

réparation des appareils et des systèmes de contrôle

d'émission ne peuvent être effectués que par un four-

nisseur de services McCulloch ou un autre fournisseur

qualifié.

AVERTISSEMENT

pour éviter des blessures graves, n'effectuez jamais la

maintenance ou les réparations pendant que l'appareil

fonctionne. Effectuez toujours l'entretien et les réparations

sur un appareil froid. Débranchez le câble de la bougie d'al-

lumage pour assurer que l'appareil ne peut pas démarrer.

7 - ENTRETIEN

Un bon programme de maintenance préventive d'inspections et de soins réguliers augmentera la durée de vie et améliorera

les performances de votre tronçonneuse. Cette liste de vérification de maintenance vous guidera dans ce programme.

Le nettoyage, l'ajustement et le remplacement de pièces peuvent être nécessaires sous certaines conditions, à des intervalles

plus fréquents que ceux indiqués.

RESPONSABILITÉ DU CLIENT

LISTES DES VERIFICATIONS D’ENTRETIEN CHAQUE

USAGE

HEURES

D’OPERATION

PIECE ACTION 10 20

VIS / ECROUS / BOULONS INSPECTER / RESSERRER ✔

FILTRE A AIR NETTOYER OU REMPLACER ✔

FILTRE ESSENCE / FILTRE A HUILE REMPLACER ✔

BOUGIE NETTOYER / REGLER / REMPLACER ✔

ECRAN PARE-ETINCELLES

INSPECTER ✔

REMPLACER ✔

DURITS D’ESSENCE

INSPECTER ✔

*REMPLACER SUIVANT LES BESOINS ✔

TUBS D’ASPIRATION INSPECTER / NETTOYER ✔

*Recommandé pour maintenance par un technicien d'un Centre de maintenance agréé.

3332

7-2. FILTRE À AIR

ATTENTION

NE JAMAIS utiliser le coupe-herbe sans filtre à air. Le filtre

à air doit rester propre. Si endommagé, remplacer.

POUR NETTOYER LE FILTRE À AIR :

1. Retirer les bouton (A) retenant le couvercle du filtre à

air, retirer le couvercle (B) et retirer le filtre (C) du boiti-

er (Fig. 7-2A & Fig. 7-2B).

2. Nettoyez le filtre dans de l'eau savonneuse. NE PAS

UTILISER D'ESSENCE !

3. Laissez le filtre et le couvercle sécher à l'air libre.

4. Réinstallez le filtre.

REMARQUE : Remplacez le filtre s'il est usé, endommagé,

déchiré ou s'il est impossible à nettoyer.

7-3. CAPUCHON DU RÉSERVOIR / FILTRE À

CARBURANT

ATTENTION

Vider l’essence contenue dans le réservoir et la placer

dans un récipient homologué avant de commencer cette

opéeration. Ovrir le bouchon de essence lentement pour

soulager la pression éventuellement accmulée dans le

réservoir.

FILTRE À CARBURANT :

1. Retirez complètement le capuchon (A) du réservoir à

essence (B) pour pouvoir retirer le filtre à carburant

(D) du réservoir. Utilisez un morceau de câble (C)

avec un crochet formé au bout tirer le filtre hors du

réservoir. (Fig. 7-3A & 7-3B)

2. Retirez le filtre (D) par un mouvement de rotation.

(Fig. 7-3C)

3. Remplacez le filtre à carburant (D). (Fig. 7-3D)

REMARQUE : Ne faites jamais fonctionner le souffleur

sans le filtre à carburant. Cela risque d'entraîner des dom-

mages internes dans le moteur !

7 - ENTRETIEN

7-2A

7-2B

7-2A

7-2B

7-2C

7-4. AJUSTEMENT DU RALENTI

Le carburateur a été préréglé en usine pour for une per-

formance optimale. Si d'autres réglages sont nécessaires,

emmenez votre souffleur chez un fournisseur Cub Cadet

ou un autre fournisseur qualifié.

7-5. BOUGIE D'ALLUMAGE

1. Pour retirer la bougie d'allumage (B) (Fig. 7-5B) pour

un nettoyage ou un remplacement : assurez-vous que

le moteur est éteint et que la bougie d'allumage est

froide, puis saisissez fermement la coiffe de bougie et

retirez la bougie d'allumage. Retirez la bougie d'al-

lumage avec le bon outil pour bougie d'allumage.

Inspectez, nettoyez ou remplacez selon les besoins.

2. Écart de la bougie d'allumage = 0,025 pouces (0,635

mm) (Fig. 7-5A).

3. Couple à 120 pouces livres (de 12 à 15 Nom).

Branchez la coiffe de bougie.

4. Si nécessaire, remplacez la bougie d'allumage avec

une Champion RZ7C ou équivalent.

7-6. ECRAN PARE-ETINCELLES

1. Pour changer l’écran stoppeur détincelles (A) (Fig. 7-

5B), utilisez des pinces à bout d’aiguille; incez un bord

de l’écran stoppeur d’étincelles. Sortez en suite

l’écran stoppeur d’étincelles.

2. Utilisez les pinces à bout d’aiguille pour posser un

nouvel écran stoppeur d’étincelles. Ouverez ensuite

un petit peu les pinces pour presser sur la surface

interne de l’écran stoppeur et pour le serrer ferme-

ment.

7-7. STORAGE

Le fait de ne pas suivre ces étapes risque d'entraîner la for-

mation de vernis dans le carburateur, ce qui peut poser des

difficultés au démarrage ou entraîner des dommages per-

manents suite à l'entreposage.

1. Effectuez toute la maintenance générale recom-

mandée dans la section Maintenance de votre manuel

d'utilisateur.

2. Nettoyez l'extérieur du moteur et des tubes du souf-

fleur.

3. Videz le carburant du réservoir d'essence en faisant

tourner l'appareil jusqu'à ce qu'il soit à sec ou en reti-

rant le capuchon du réservoir et en retournant le loge-

ment du moteur/réservoir d'essence et en vidant le

mélange huile/carburant dans un récipient contenant

le même mélange d'huile pour moteur à deux temps.

4. Après la vidange du carburant, démarrez le moteur.

5. Faites tourner le moteur au ralenti jusqu'à ce qu'il s'ar-

rête. Cela purgera le carburant du carburateur.

6. Laissez refroidir le moteur (environ 5 minutes).

7. À l'aide d'une clé à bougie, retirez la bougie d'al-

lumage.

8. Versez une cuillère à café d'huile propre pour moteur

à deux temps dans la chambre de combustion. Tirez

lentement le câble du démarreur plusieurs fois pour

couvrir les composants internes. Remplacez la bougie

d'allumage.

9. Entreposez l'appareil dans un endroit frais et sec, à

distance de toute source incandescente, comme un

brûleur, un chauffe-eau, etc.

7-8. REMISE EN SERVICE D'UN APPAREIL

APRÈS ENTREPOSAGE

1. Retirez la bougie d'allumage.

2. Tirez d'un coup sur le câble du démarreur pour nettoy-

er l'excès d'huile de la chambre de combustion.

3. Nettoyez et réglez l'écart de la bougie d'allumage ou

installez une nouvelle bougie d'allumage avec un

écart correct.

4. Préparez l'appareil au fonctionnement.

5. Remplissez le réservoir d'essence avec un mélange

approprié de carburant / huile. Reportez-vous à la

section Carburant et Lubrification.

7 - ENTRETIEN

7-5A

.025 pouces (.635mm)

Bougie

d'allumage

7-5B

3534

9 - GARANTIE LIMITÉE DE UN ANNÉE

1. DURÉE

La durée de la garantie des produits McCulloch s'établit comme suit: un (1) ANNÉE à compter de la date initiale de l'achat

à condition que l'appareil soit utilisé à des fins personnelles, domestiques, pour des travaux de ferme ou de ranch, et qu'il

ne soit pas utilisé à des fins de location; QUATRE-VINGT-DIX (90) JOURS à compter de la date d'achat initial lorsque les

produits sont utilisés à des fins commerciales, professionnelles, institutionnelles ou de location. Cette garantie vous donne

des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états ou provinces.

PAR LA PRÉSENTE, MCCULLOCH DÉCLINE TOUTE RESPONSABILITÉ EN CE QUI CONCERNE TOUTE GARANTIE

IMPLICITE APRéS LES DATES D'EXPIRATION APPLICABLES DE CETTE GARANTIE LIMITÉE EXPRESSE. (Certains

états ou certaines provinces ne permettant pas de limitation de la durée des garanties implicites. Les limitations ci-dessus

peuvent donc ne pas s'appliquer à votre cas.)

2. PAR QUI LA GARANTIE EST-ELLE OFFERTE

McCulloch U.S.A 1-800-521-8559

10715 Springdale Avenue, Unit 2, Santa Fe Springs, CA 90670 USA

3. QUI EST COUVERT PAR CETTE GARANTIE

A. L'acheteur d'un produit McCulloch (à condition que le produit ne soit pas destiné à la revente).

B. Toute personne à qui le produit est légalement cédé pour la durée de la garantie implicite ou écrite applicable au pro-

duit.

C. Toute autre personne autorisée, aux termes de la garantie ou des lois applicables, à demander au Garant de respecter

ses obligations. (Les parties sus-mentionnées sont ci-aprés désignées sous le nom de «Utilisateur.»)

4. CE QUI EST COUVERT PAR CETTE GARANTIE

Toute défaillance survenant pendant la période de garantie applicable et qui découle de défauts de matériaux ou de fab-

rication.

5. CE QUI N'EST PAS COUVERT PAR CETTE GARANTIE

A. Tout dommage indirect ou consécutif découlant possiblement de la défaillance ou du mauvais fonctionnement d'un

produit McCulloch. (Comme certains états ou certaines provinces n'autorisent pas l'exclusion ou la limitation des dom-

mages indirects ou consécutifs.Ces limitations peuvent ne pas s'appliquer à votre cas.)

B. Toute défaillance découlant d'un accident, d'un usage abusif, d'une négligence ou du défaut d'utiliser le produit con-

formément aux directives fournies dans la ou les Notices d'utilisation qui accompagnent le produit, ou découlant d'une

réparation inadéquate par un Centre de réparation non agréé.

C. Les réglages normaux décrits dans la ou les Notices d'utilisation fournies avec le produit.

D. Tout composant ou accessoire qui n'est pas vendu ou fabriqué par le Garant.

E. Les préparations ou assemblages préalables à la livraison.

F. Cette garantie ne s'applique pas aux accessoires ni à l'entretien ou aux réglages normaux du produit décrits dans la

ou les Notices d'utilisation.

6. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE

A. Réparer ou remplacer gratuitement pour l'utilisateur les composants qui s'avérent défectueux pendant la période de

garantie applicable.

B. S'assurer que le Centre de réparation agréé est remboursé pour les frais de matériaux et de main-d'oeuvre engagés

pour effectuer les réparations au titre de la garantie conformément aux politiques et procédures de garantie établies.

7. RESPONSABILITÉS DE L'UTILISATEUR AUX TERMES DE CETTE GARANTIE

A. L'utilisateur doit livrer ou expédier le produit McCulloch couvert par la garantie au concessionnaire chez qui le produit

a été acheté ou au Centre de réparation agréé le plus proche.Une preuve d'achat est requise.

B. Les frais d'expédition, le cas échéant, sont à la charge de l'utilisateur.

C. Veiller à l'entretien, à l'utilisation et au remisage du produit avec une diligence raisonnable, tel qu'il est expliqué dans

la ou les Notices d'utilisation.

8. MOMENT POUR LE GARANT DE S'ACQUITTER DE SES OBLIGATIONS AUX TERMES DE CETTE GARANTIE

A. Les dates de réparation des produits sous garantie seront fixées pour le Centre de réparation en fonction de la charge

normale de travail et suivant la disponibilité des piéces.

B. Si le délai pour la réparation excéde dix (10) jours à compter de la date de livraison au réparateur agréé, la garantie

sera prolongée du nombre de jours supplémentaires pendant lesquels le produit est inutilisable.

C. Si l'utilisateur n'obtient pas entiére satisfaction auprés de son Centre de réparation local, il doit se mettre en rapport

McCulloch,ou composer le numéro sans frais.

8 - DEPANNAGE DU MOTEUR

SOLUTION

Voir les instructions du manuel

d’utilisation.

Faire régler le carburateur par un service

agréé.

Nettoyer la bougie, réglar l’écartement

des électrodes ou remplacer la bougie.

Remplacer le filtre à carburant.

Placer le starter su la position RUN

(MARCHE).

Remplacar l’écran pare-étincelles.

Retirer le filtre, le nettoyer et el replacer.

Faire régler le carburateur par un service

agréé.

Nettoyer la bougie, réglar l’écartement

des électrodes ou remplacer la bougie.

Nettoyer la bougie, réglar l’écartement

des électrodes ou remplacer la bougie.

Faire régler le carburateur par un service

agréé.

Utiliser un mélange adéquat (40:1).

PROBLEME

L’outil ne démarre pas ou démarre

et cale.

Le moteur démarre mais manque

de puissance.

Le moteur a des ratés.

Manque de puissance sous la

charge.

Ne tourne pas régulièrement.

Fumée excessive.

CAUSE PROBABLE

Procédure de démarrage incorrecte.

Mauvais reglagle du carbureteur.

Bougie noyée

Filtre à carburant colmaté.

Position du starter incorrecte.

Pare-étincelles encrassé.

Filtre à air encrassé.

Mauvais réglage du carburateur.

Mauvais écartement des électrodes de

la bougie.

Mauvais réglage du carburateur.

Mélange huile / essence incorrect.

3736

MANUAL DEL USUARIO

Soplador a Gasolina de Mochila

SEGURIDAD

OPERACION

MANTENIMIENTO

Modelo : ASB3206, ASB3206-CA

ADVERTENCIA • FAVOR DE LEER

Para su propia seguridad, favor de leer este manual antes de intentar operar su unidad nueva. Si no se siguen estas

instrucciones se pueden provocar serias heridas personales. Favor de dedicar un poco de tiempo para familiarizarse cada

vez que se utilice la unidad.

FAVOR DE LEER

Estimado Cliente,

Gracias por comprar un producto McCulloch. Con una operación y mantenimiento adecuados le proporcionará años de ser-

vicio.

Con el objeto de hacer un mejor uso de su inversión, ASEGURESE de familiarizarse con el contenido de TODO el Manual

del Usuario antes de intentar operar o dar mantenimiento a su unidad.

Asegurarse de seguir cuidadosamente las ilustraciones graduales de este manual para poner en marcha, operar y dar man-

tenimiento a su nuevo producto.

En el manual se encontrarán las siguientes señales: NOTA, ADVERTENCIA / PRECAUCION y GARANTIA.

Una NOTA se utiliza para comunicar una información adicional, para enfatizar una explicación particular, o para extender la

descripción de un paso.

Una ADVERTENCIA o PRECAUCION identifica un procedimiento que, si no se lleva a cabo o se hace en forma inadecuada,

puede provocar serias heridas personales o daños a la unidad y/o ambas cosas.

La (SIMBOLO DE GARANTIA) notifica que a menos que se sigan las instrucciones o procedimientos, cualquier daño cau-

sado anulará la garantía y las reparaciones correrán a cuenta del propietario.

Todo el servicio que no sea el mantenimiento del usuario se llevará a cabo en un Centro de Servicio Autorizado McCulloch.

Los daños o las condiciones que hagan inoperable este producto debido a las prácticas inadecuadas de mantenimiento anu-

larán la garantía del fabricante.

PARA GARANTIÅLAS O REPARACIONES, P.NGASE EN CONTACTO CON EL CENTRO DE

SERVICIO AUTORIZADO M.S CERCANO. LOCALICE EL CENTRO DE SERVICIO M.S CERCANO

MEDIANTE EL NUÅLMERO GRATUITO INCLUIDO EN ESTE MANUAL.

INTRODUCCION

3938

1 - RENSEIGNMENTS GENERAUX

1-1. COMPONENTES DEL SOPLADOR

1. GATILLO DE ACELERADOR

2. BLOQUEO DE ACELERADOR

3. CONMUTADOR DE ARRANQUE/PARADA

4. ASA DE AYUDA SUPERIOR

5. CABLE DE BUJÍA / BUJÍA

6. PALANCA DE ESTRANGULADOR

7. ASA DE STARTER

8. CUBIERTA DEL FILTRO DE AIRE

9. TAPA DE COMBUSTIBLE

10. TANQUE DE COMBUSTIBLE

11. LÁMPARA DE ARRANQUE

12. HARNESS

13. MANIJA DE CONTROL

14. TUBO OPERATIVO

15. ABRAZADERA DE MANGUERA

16. TUBO FLEXIBLE

17. ENLACE DE ACELERADOR

18. CUBIERTA DE SILENCIADOR

19. PANTALLA DE ASPIRADOR DE CHISPAS

20. PANEL POSTERIOR VENTILADO

21. TUBO INTERMEDIO

22. NOZZLE DE 2-3/16” (56mm)

23. NOZZLE CONCENTRADOR DE 1-9/16” (40mm)

24. CLIPS DE ENLACE DE ACELERADOR

17 16 15

1 - RENSEIGNMENTS GENERAUX

1-2. ESPECIFICACIONES

MOTOR

Tipo de Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Refrigerado por aire, 2 Tiempos

Desplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .(30 cc) (1.83 cu in.)

Velocidad al ralentí RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,400 - 4,400 rpm

Velocidad en funcionamiento RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9,000 rpm

Tipo de arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electrónico

Conmutador de arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Conmutador Rocker

Espacio de bujía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.025 in. (0.635 mm)

Lubricado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mezcla Combustible/Aceite

Relación Combustible/Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40:1

Carburador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Con arranque

Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Deflector con guarda
