SERVICE MANUAL
DATA
AV-D37
EZ
STEREO AV RECEIVER
SIMPLE
S/M Code No. 09-004-428-4T1
• Replace this Service manual with “Revision Publishing” when it is issued.
ELECTRICAL MAIN PARTS LIST - 1/8
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 131 87-010-072-040 0E CAP,E 2.2-50 5L AB..................
C 132 87-010-493-040 0E CAP,E 0.47-50 GAS AB..................
C 151 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 152 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................
C 207 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 204 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 206 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 202 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 205 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 203 87-010-313-080 0E CAP, CHIP 18P AB..................
C 201 87-010-316-080 0E C-CAP,S 33P-50 CH AB..................
C 231 87-010-405-040 0E CAP,E 10-50 AB..................
C 232 87-018-131-080 0E CAP, CER 1000P-50V AB..................
C 249 87-010-194-080 0E CAP, CHIP 0.047 AB..................
C 247 87-010-194-080 0E CAP, CHIP 0.047 AB..................
C 246 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 243 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 242 87-010-248-040 0E CAP,E 220-10 SME AB..................
C 241 87-010-493-040 0E CAP,E 0.47-50 GAS AB..................
C 245 87-010-498-040 0E CAP,E 10-16 GAS AB..................
C 251 87-010-264-040 0E CAP,E 100-10 5L AB..................
C 250 87-018-205-080 0E CAP, CERA-SOL 0.022 AB..................
C 338 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 339 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 371 87-010-404-040 0E CAP,E 4.7-50 SME AB..................
C 372 87-010-404-040 0E CAP,E 4.7-50 SME AB..................
C 373 87-010-408-040 0E CAP,E 47-50 SME AB..................
CN 101 87-099-720-010 1B CONN,30P TYK-B(P) AB..................
CN 102 87-A61-088-010 0E CONN,6P H GRY FMN-SSTK AB..................
CNA 101 8A-CQ0-631-010 1D CONN ASSY,11P ZR AB..................
CNA 106 8A-CQ0-632-010 1E CONN ASSY,13P ZR AB..................
D 131 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 132 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 144 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 148 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 142 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 147 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 141 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 146 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 145 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 143 87-A40-786-080 1E LED,SMLS1BE16WTP4 BLU/UMB AB..................
D 153 87-A40-248-080 0E LED,SEL2210STP7 RED AB..................
D 163 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 164 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 165 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 166 87-A40-788-080 1E LED,SMLS7BE55WLF39 BLU/UMB AB..................
D 167 87-A40-788-080 1E LED,SMLS7BE55WLF39 BLU/UMB AB..................
D 168 87-A40-788-080 1E LED,SMLS7BE55WLF39 BLU/UMB AB..................
D 176 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 246 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 245 87-A40-269-080 0E C-DIODE,MC2836 AB..................
D 244 87-A40-270-080 0E C-DIODE,MC2838 AB..................
D 242 87-A40-509-080 0E ZENER,MTZJ6.8C AB..................
D 373 87-020-465-080 0E DIODE,1SS133 (110MA) .B..................
D 374 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
FL 101 8A-CQ0-607-010 2P FL,14-ST-30GNK AB..................
IC 151 87-070-289-040 1B IC,BU 2092F AB..................
IC 201 8A-CQ0-601-010 2A C-IC,LC8765**-**** AB..................
IC 231 87-070-246-010 1D IC,GP1U271X AB..................
L 201 87-A50-333-010 0E COIL,OSC 9.43MHZ AB..................
Q 131 87-026-610-080 0E TR,KTC3198GR AB..................
Q 146 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 141 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 142 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 147 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 144 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 143 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 145 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 148 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 157 87-A30-073-080 0E C-TR,RT1N 141C AB..................
Q 158 87-A30-087-080 0E C-FET,2SK2158 AB..................
Q 164 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 163 87-026-580-080 0E C-TR,DTA123JK AB..................
Q 161 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 241 87-026-610-080 0E TR,KTC3198GR AB..................
Q 240 87-A30-087-080 0E C-FET,2SK2158 AB..................
Q 306 87-026-609-080 0E TR,KTA1266GR AB..................
Q 305 87-026-609-080 0E TR,KTA1266GR AB..................
Q 302 87-026-609-080 0E TR,KTA1266GR AB..................
Q 301 87-026-609-080 0E TR,KTA1266GR AB..................
Q 307 87-026-610-080 0E TR,KTC3198GR AB..................
ELECTRICAL MAIN PARTS LIST - 2/8
Q 304 87-026-610-080 0E TR,KTC3198GR AB..................
Q 303 87-026-610-080 0E TR,KTC3198GR AB..................
Q 308 87-026-610-080 0E TR,KTC3198GR AB..................
Q 371 87-A30-076-080 0E C-TR,2SC3052F AB..................
R 317 87-022-355-080 0E C-RES,S10K-1/10W F AB..................
R 337 87-022-355-080 0E C-RES,S10K-1/10W F AB..................
S 101 87-A91-564-010 1F SW,RTRY RDS-Y0003-02 AB..................
S 306 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 301 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 307 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 303 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 308 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 305 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 304 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 302 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 309 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 311 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 310 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 326 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 327 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 322 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 328 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 324 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 329 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 321 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 325 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 323 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 330 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
C 102 87-010-389-090 1A CAP, E 2200-25 SME AB..................
C 103 87-016-495-000 1B CAP,E 3300-25 M SMG AB..................
C 114 87-010-112-040 0E CAP,E 100-16 AB..................
C 112 87-010-112-080 0E CAP, ELECT 100-16V .B..................
C 111 87-010-174-080 0E CAP CHIP SL470P (K) AB..................
C 116 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 117 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 115 87-010-235-040 0E CAP,E 470-16 M 11L SME AB..................
C 113 87-010-408-080 0E CAP, ELECT 47-50V AB..................
C 110 87-016-080-090 1B CAP,E3300-16 SMG AB..................
C 118 87-016-251-080 0E CAP,E 220-16 M SMG AB..................
C 119 87-016-251-080 0E CAP,E 220-16 M SMG AB..................
C 123 87-010-174-080 0E CAP CHIP SL470P (K) AB..................
C 128 87-010-178-080 0E CHIP CAP 1000P AB..................
C 120 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 124 87-010-235-080 0E CAP,E 470-16 SME AB..................
C 126 87-010-235-080 0E CAP,E 470-16 SME AB..................
C 125 87-010-805-080 0E CAP, S 1-16 AB..................
C 129 87-010-805-080 0E CAP, S 1-16 AB..................
C 132 87-010-178-080 0E CHIP CAP 1000P AB..................
C 135 87-010-178-080 0E CHIP CAP 1000P AB..................
C 133 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 131 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 136 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 130 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 134 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 137 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 138 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 141 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 144 87-010-235-080 0E CAP,E 470-16 SME AB..................
C 143 87-010-235-080 0E CAP,E 470-16 SME AB..................
C 146 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 142 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 147 87-010-381-040 0E CAP,E 330-16 SME AB..................
C 145 87-012-142-080 0E CAP, S 0.33-16 AB..................
C 163 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 161 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 162 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 175 87-010-247-080 0E CAP, ELECT 100-50V AB..................
C 171 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 173 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 174 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 172 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 176 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 183 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 184 87-010-236-080 0E CAP,E 1000-10 SME AB..................
CN 102 87-A60-619-010 0E CONN,2P V 2MM JMT AB..................
CNA 101 8A-CQ0-630-010 1B CONN ASSY,9P VH 280MM AB..................
D 108 87-070-178-090 0E DIODE,1N5402-BD54 AB..................
D 109 87-070-178-090 0E DIODE,1N5402-BD54 AB..................
D 118 87-017-932-080 0E ZENER,MTJ6.2B AB..................
D 114 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 111 87-070-178-090 0E DIODE,1N5402-BD54 AB..................
D 110 87-070-178-090 0E DIODE,1N5402-BD54 AB..................
D 113 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 112 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 115 87-A40-345-080 0E ZENER,MTZJ10C AB..................
D 119 87-A40-533-080 0E ZENER,MTZJ8.2B AB..................
D 117 87-A40-614-040 1A C-DIODE,SFPB-72 AB..................
ELECTRICAL MAIN PARTS LIST - 3/8
D 120 87-A40-313-080 0E C-DIODE,MC 2840 AB..................
D 155 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 154 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 153 87-A40-004-080 0E ZENER,MTZJ16A AB..................
D 152 87-A40-269-080 0E C-DIODE,MC2836 AB..................
D 151 87-A40-270-080 0E C-DIODE,MC2838 AB..................
D 158 87-A40-383-080 0E ZENER,MTZJ30A AB..................
D 173 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 174 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 171 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 172 87-070-274-080 0E DIODE,1N4003 SEM AB..................
D 175 87-A40-341-080 0E ZENER,MTZJ 36 A AB..................
D 183 87-A40-002-080 0E ZENER,MTZJ5.1C AB..................
IC 101 87-A21-469-010 1B IC,SI-3090C AB..................
IC 110 87-A20-602-040 1B C-IC,M5291FP AB..................
L 110 87-A50-517-080 0E COIL,10UHK FLR88 AB..................
L 111 87-A50-517-080 0E COIL,10UHK FLR88 AB..................
L 113 87-A50-549-010 1A COIL,68UH RCH110 AB..................
L 141 87-A50-547-080 1A COIL,100UH-8RHT2 AB..................
Q 103 87-026-610-080 0E TR,KTC3198GR AB..................
Q 106 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 105 87-A30-075-080 0E C-TR,2SA1235F .B..................
Q 104 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 107 87-A30-234-080 0E TR,CSC4115BC AB..................
Q 102 89-213-702-010 1A TR,2SB1370 (1.8W) AB..................
Q 101 89-213-702-010 1A TR,2SB1370 (1.8W) AB..................
Q 111 87-026-231-080 0E CHIP-TRANSISTER,DTA124XK AB..................
Q 110 87-026-237-080 0E CHIP-TR,DTC124XK AB..................
Q 116 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 112 87-A30-217-010 1A TR,2SB1436(R) AB..................
Q 115 87-A30-255-010 1A TR,2SB1342 AB..................
Q 113 89-420-612-010 1A TR,2SD2061 (2W) AB..................
Q 114 89-420-612-010 1A TR,2SD2061 (2W) AB..................
Q 158 87-A30-074-080 0E C-TR,RT1P 141C AB..................
Q 154 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 152 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 155 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 151 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 153 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 157 87-A30-107-070 0E C-TR,CMBT5401 AB..................
Q 156 87-A30-107-070 0E C-TR,CMBT5401 AB..................
Q 172 87-026-609-080 0E TR,KTA1266GR AB..................
Q 171 87-026-609-080 0E TR,KTA1266GR AB..................
Q 183 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 182 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 181 89-213-702-010 1A TR,2SB1370 (1.8W) AB..................
R 113 87-A00-261-080 0E RES,M/F 0.56-1W J .B..................
WH 101 87-A90-510-010 0E HLDR,WIRE 2.5-9P AB..................
C 209 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................
C 201 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 202 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 206 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 203 87-A10-946-080 0E C-CAP,S 220P-100 J CH AB..................
C 204 87-A10-946-080 0E C-CAP,S 220P-100 J CH AB..................
C 218 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................
C 217 87-010-182-080 0E C-CAP,S 2200P-50 B AB..................
C 210 87-010-184-080 0E CHIP CAPACITOR 3300P(K) AB..................
C 214 87-010-195-080 0E C-CAP,S 0.068-25 F AB..................
C 213 87-010-195-080 0E C-CAP,S 0.068-25 F AB..................
C 215 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................
C 216 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................
C 219 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................
C 211 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................
C 212 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................
C 221 87-010-186-080 0E CAP,CHIP 4700P AB..................
C 222 87-010-186-080 0E CAP,CHIP 4700P AB..................
C 224 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 223 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 220 87-012-368-080 0E C-CAP,S 0.1-50 F AB..................
C 261 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 262 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 267 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 266 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 265 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 277 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
D 201 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 202 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 208 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 207 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 204 87-A40-250-040 0E C-DIODE,DAN217 AB..................
D 203 87-A40-250-040 0E C-DIODE,DAN217 AB..................
D 205 87-A40-250-040 0E C-DIODE,DAN217 AB..................
D 206 87-A40-250-040 0E C-DIODE,DAN217 AB..................
D 209 87-A40-488-080 0E DIODE,1SS244 AB..................
D 213 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 215 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 216 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
ELECTRICAL MAIN PARTS LIST - 4/8
D 212 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 214 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 211 87-A40-270-080 0E C-DIODE,MC2838 AB..................
D 210 87-A40-488-080 0E DIODE,1SS244 AB..................
J 202 87-099-913-010 1B JACK,PIN 3P BLK AB..................
J 203 87-A60-238-010 1A TERMINAL,SP 4P (MSC) AB..................
J 201 87-A60-420-010 1A JACK,3.5 ST (MSC) AB..................
L 201 87-003-383-010 1A COIL,1UH-S AB..................
L 202 87-003-383-010 1A COIL,1UH-S AB..................
Q 201 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 202 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 203 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 204 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 206 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 205 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 207 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 208 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 209 87-A30-190-080 0E TR,CC5551 AB..................
Q 217 87-A30-105-080 0E C-TR,RT1P 441C AB..................
Q 216 87-A30-106-070 0E C-TR,CMBT5551 AB..................
Q 215 87-A30-106-070 0E C-TR,CMBT5551 AB..................
Q 210 87-A30-190-080 0E TR,CC5551 AB..................
Q 213 87-A30-255-010 1A TR,2SB1342 AB..................
Q 214 87-A30-255-010 1A TR,2SB1342 AB..................
Q 212 87-A30-256-010 1A TR,2SD1933 AB..................
Q 211 87-A30-256-010 1A TR,2SD1933 AB..................
Q 263 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 262 87-A30-257-080 0E C-TR,2SD1306E AB..................
Q 261 87-A30-257-080 0E C-TR,2SD1306E AB..................
R 215 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
R 218 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
R 217 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
R 216 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
R 219 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
R 220 87-A00-258-080 0E RES,M/F 0.22-1W J AB..................
TH 251 87-A91-042-080 0E C-THMS,100K 55001 AB..................
TH 252 87-A91-042-080 0E C-THMS,100K 55001 AB..................
C 502 87-010-234-040 0E CAP,E 47-16 5L AB..................
C 511 87-010-180-080 0E C-CER 1500P AB..................
C 512 87-010-180-080 0E C-CER 1500P AB..................
C 516 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................
C 515 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................
C 523 87-010-071-080 0E CAP, ELECT 1-50 M 5L SRE AB..................
C 528 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 527 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 524 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 521 87-010-956-080 0E CHIP-CAP,S 0.068-25B AB..................
C 526 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 525 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 522 87-016-369-080 0E C-CAP,S 0.033-25 B K AB..................
C 534 87-010-178-080 0E CHIP CAP 1000P AB..................
C 533 87-010-178-080 0E CHIP CAP 1000P AB..................
C 538 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 537 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 531 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 532 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 548 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 549 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 544 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 541 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 546 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 545 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 542 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 543 87-016-081-080 0E C-CAP,S 0.1-16 RK AB..................
C 551 87-010-112-080 0E CAP, ELECT 100-16V AB..................
C 559 87-010-180-080 0E C-CER 1500P AB..................
C 552 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 554 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 555 87-010-234-080 0E CAP 47-16 AB..................
C 550 87-010-401-040 0E CAP,E 1-50 SME AB..................
C 558 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................
C 557 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................
C 560 87-010-180-080 0E C-CER 1500P AB..................
C 569 87-010-186-080 0E CAP,CHIP 4700P AB..................
C 568 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 567 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 562 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 561 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 564 87-012-155-080 0E C-CAP 180P-50CH AB..................
C 563 87-012-155-080 0E C-CAP 180P-50CH AB..................
C 570 87-010-186-080 0E CAP,CHIP 4700P AB..................
C 576 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 578 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 579 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 577 87-010-234-040 0E CAP,E 47-16 5L AB..................
C 572 87-010-415-080 0E CAP ELE SRE 10-50V AB..................
C 571 87-010-415-080 0E CAP ELE SRE 10-50V AB..................
ELECTRICAL MAIN PARTS LIST - 5/8
C 575 87-012-158-080 0E C-CAP,S 390P-50 CH AB..................
C 595 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
CN 501 87-099-719-010 1B CONN,30P TYK-B(X) AB..................
CN 506 87-A60-130-010 0E CONN,5P V FE AB..................
CN 507 87-A60-130-010 0E CONN,5P V FE AB..................
CN 505 87-A60-624-010 0E CONN,7P V 2MM JMT AB..................
CN 504 87-A60-629-010 0E CONN,12P V 2MM JMT AB..................
CN 503 87-A61-171-010 0E CONN,5P V GRY FMN-BTK AB..................
CN 571 87-A60-136-010 0E CONN,11P V FE AB..................
D 504 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 505 87-070-136-080 0E ZENER,MTZJ5.1B AB..................
D 502 87-A40-437-080 0E ZENER,MTZJ4.3B AB..................
D 501 87-A40-437-080 0E ZENER,MTZJ4.3B AB..................
D 572 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
IC 504 87-017-750-080 1B IC,MM1041XM AB..................
IC 502 87-017-888-080 1A IC,NJM4558MD AB..................
IC 501 87-A21-452-040 1H C-IC,BD3876KS2 AB..................
IC 503 87-A21-463-040 1B C-IC,BA7654F AB..................
J 501 87-A60-354-010 1B JACK,PIN 2P MSP -242V-05 AB..................
Q 591 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 592 87-A30-076-080 0E C-TR,2SC3052F AB..................
C 807 87-010-183-080 0E C-CAP,S 2700P-50 B AB..................
C 809 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 805 87-012-145-080 0E CAP, CHIP S 270P CH AB..................
C 806 87-012-145-080 0E CAP, CHIP S 270P CH AB..................
C 804 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................
C 803 87-012-154-080 0E C-CAP,S 150P-50 CH AB..................
C 802 87-A10-060-080 0E C-CAP,S 0.18-16 K B AB..................
C 801 87-A10-060-080 0E C-CAP,S 0.18-16 K B AB..................
C 811 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................
C 810 87-010-177-080 0E C-CAP,S 820P-50 SL AB..................
C 817 87-010-183-080 0E C-CAP,S 2700P-50 B AB..................
C 812 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 814 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 815 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 813 87-010-374-080 0E CAP, ELECT 47-10V AB..................
C 827 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 821 87-016-460-080 0E C-CAP,S 0.22-16 B AB..................
C 823 87-016-460-080 0E C-CAP,S 0.22-16 B AB..................
C 822 87-016-460-080 0E C-CAP,S 0.22-16 B AB..................
D 801 87-070-136-080 0E ZENER,MTZJ5.1B AB..................
IC 801 87-A20-561-040 2A C-IC,M65847AFP AB..................
C 707 87-010-180-080 0E C-CER 1500P AB..................
C 702 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 706 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 708 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................
C 709 87-010-213-080 0E C-CAP,S 0.015-50 B AB..................
C 701 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 704 87-010-319-080 0E C-CAP,S 56P-50 CH AB..................
C 703 87-010-319-080 0E C-CAP,S 56P-50 CH AB..................
C 705 87-012-393-080 0E C-CAP,S 0.22-16 R K AB..................
C 711 87-010-181-080 0E CAP,CHIP S 1800P AB..................
C 717 87-010-183-080 0E C-CAP,S 2700P-50 B AB..................
C 718 87-010-183-080 0E C-CAP,S 2700P-50 B AB..................
C 712 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 710 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 714 87-010-374-040 0E CAP,E 47-10 AB..................
C 713 87-010-544-080 0E CAP, ELECT 0.1-50V AB..................
C 735 87-010-178-080 0E CHIP CAP 1000P AB..................
C 733 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 736 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 732 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 738 87-010-318-080 0E C-CAP,S 47P-50 CH AB..................
C 731 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 734 87-012-156-080 0E C-CAP,S 220P-50 CH AB..................
C 741 87-010-178-080 0E CHIP CAP 1000P AB..................
C 742 87-010-183-080 0E C-CAP,S 2700P-50 B AB..................
C 743 87-010-194-080 0E CAP, CHIP 0.047 AB..................
C 740 87-010-322-080 0E C-CAP,S 100P-50 CH AB..................
C 751 87-010-112-080 0E CAP, ELECT 100-16V AB..................
C 758 87-010-186-080 0E CAP,CHIP 4700P AB..................
C 759 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 752 87-010-320-080 0E CHIP CAP 68P AB..................
C 757 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 753 87-010-546-080 0E CAP, ELECT 0.33-50V AB..................
C 761 87-010-178-080 0E CHIP CAP 1000P AB..................
C 760 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
D 701 87-A40-234-080 0E ZENER,MTZJ5.6A AB..................
FB 751 87-A50-190-080 0E C-COIL,S BLM21A102S AB..................
FB 752 87-A50-190-080 0E C-COIL,S BLM21A102S AB..................
IC 701 87-A20-613-040 1H C-IC,BU9262AFS AB..................
J 751 87-009-549-010 0E JACK,DIA3.5 AB..................
L 701 87-005-448-080 0E COIL 220UH,K AB..................
Q 732 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 731 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 752 87-A30-075-080 0E C-TR,2SA1235F AB..................
Q 754 87-A30-076-080 0E C-TR,2SC3052F AB..................
ELECTRICAL MAIN PARTS LIST - 6/8
Q 751 87-A30-076-080 0E C-TR,2SC3052F AB..................
Q 755 87-A30-087-080 0E C-FET,2SK2158 AB..................
C 609 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 604 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................
C 603 87-010-402-080 0E CAP, ELECT 2.2-50V AB..................
C 607 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 608 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 605 87-010-408-080 0E CAP, ELECT 47-50V AB..................
C 611 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 612 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 610 87-010-384-080 0E CAP, ELECT 100-25V AB..................
IC 601 87-A21-103-040 1E C-IC,MM1454XFBE AB..................
C 402 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 403 87-010-380-080 0E CAP, ELECT 47-16V AB..................
C 401 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 410 87-010-260-080 0E CAP, ELECT 47-25V AB..................
D 401 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 402 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
Q 402 87-026-609-080 0E TR,KTA1266GR AB..................
Q 401 87-A30-076-080 0E C-TR,2SC3052F AB..................
C 819 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 813 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 814 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 812 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 829 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 828 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 820 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 822 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 823 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 821 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 959 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 960 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 961 87-012-170-080 0E C-CAP,U 8P-50 CH AB..................
CF 801 87-008-261-010 1A FILTER, SFE10.7MA5-A AB..................
CF 802 87-008-261-010 1A FILTER, SFE10.7MA5-A AB..................
FFE 801 A8-6ZA-192-030 2Y 6ZA-1 FEJNM A...................
FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM .B..................
J 801 87-A60-657-010 1A TERMINAL,4P HSP-154V5-02 AB..................
L 832 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
L 981 87-NF4-650-010 1D COIL,AM PACK 4N(TOK) AB..................
Q 806 87-A30-072-080 0E C-TR,RT1P 144C AB..................
Q 805 89-327-143-080 0E TR,2SC2714 (0.1W) AB..................
C 758 87-012-167-080 0E C-CAP,U 5P-50 CH AB..................
C 757 87-012-188-080 0E C-CAP,U 47P-50 CH AB..................
C 756 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 755 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 761 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 769 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 763 87-010-829-080 0E CAP, U 0.047-16 AB..................
C 765 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 766 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 764 87-012-337-080 0E C-CAP,U 56P-50 CH AB..................
C 773 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 774 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 771 87-010-383-080 0E CAP, ELECT 33-25V AB..................
C 777 87-010-400-080 0E CAP, ELECT 0.47-50V AB..................
C 778 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 779 87-010-401-080 0E CAP, ELECT 1-50V AB..................
C 775 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 770 87-010-829-080 0E CAP, U 0.047-16 AB..................
C 772 87-010-829-080 0E CAP, U 0.047-16 AB..................
C 776 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 780 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 781 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 782 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 786 87-010-805-080 0E CAP, S 1-16 AB..................
C 785 87-010-805-080 0E CAP, S 1-16 AB..................
C 789 87-012-275-080 0E C-CAP,U 1200P-50 B AB..................
C 788 87-012-280-080 0E CAP, U 3300P-50 AB..................
C 787 87-012-280-080 0E CAP, U 3300P-50 AB..................
C 783 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 784 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 796 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 791 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 794 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 795 87-010-593-080 0E CHIP S, 0.027-16V RK .B..................
C 799 87-010-829-080 0E CAP, U 0.047-16 AB..................
C 793 87-012-273-080 0E C-CAP,U 820P-50 B AB..................
C 790 87-012-275-080 0E C-CAP,U 1200P-50 B AB..................
C 797 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
C 798 87-012-276-080 0E CAP, CHIP SS 1500 PBK A...................
C 798 87-012-278-080 0E C-CAP,U 2200P-50 B .B..................
C 797 87-012-278-080 0E C-CAP,U 2200P-50 B .B..................
CN 601 87-099-028-010 0E CONN,11P 6216 H AB..................
D 746 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
D 773 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 771 87-020-465-080 0E DIODE,1SS133 (110MA) A...................
ELECTRICAL MAIN PARTS LIST - 7/8
IC 771 87-A20-913-010 1D IC,LA1837NL AB..................
L 771 87-A50-266-010 1A COIL,FM DET-2N(TOK) AB..................
L 772 87-A90-053-010 1C FLTR,PCFMT-060(TOK) A...................
L 772 87-A90-733-010 1A FLTR,PCFAZH-450 (TOK) .B..................
L 781 87-005-847-080 0E COIL,2.2UH(CECS) AB..................
L 792 87-A50-027-010 1A COIL,1 POLE MPX(TOK) A...................
L 791 87-A50-027-010 1A COIL,1 POLE MPX(TOK) A...................
L 791 87-A50-209-010 1A COIL,1POLE MPX(MIT) .B..................
L 792 87-A50-209-010 1A COIL,1POLE MPX(MIT) .B..................
C 701 87-010-260-080 0E CAP, ELECT 47-25V AB..................
C 702 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 709 87-012-195-080 0E C-CAP,U 100P-50CH AB..................
C 704 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 703 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 712 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 711 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 714 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 719 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 717 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 713 87-012-286-080 0E CAP, U 0.01-25 AB..................
C 727 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 728 87-010-248-080 0E CAP, ELECT 220-10V AB..................
C 722 87-012-176-080 0E CAP 15P AB..................
C 721 87-012-176-080 0E CAP 15P AB..................
C 723 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
C 725 87-012-274-080 0E CHIP CAP,U 1000P-50B AB..................
D 721 87-A40-234-080 0E ZENER,MTZJ5.6A AB..................
IC 721 87-070-127-110 1C IC,LC72131 D AB..................
Q 711 87-A30-196-080 0E TR,2SC4115SRS AB..................
X 721 87-A70-061-010 1A VIB,XTAL 4.500MHZ CSA-309 AB..................
C 734 87-010-196-080 0E CHIP CAPACITOR,0.1-25 A...................
C 732 87-010-400-080 0E CAP, ELECT 0.47-50V A...................
C 733 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 738 87-012-278-080 0E C-CAP,U 2200P-50 B A...................
C 737 87-012-278-080 0E C-CAP,U 2200P-50 B A...................
C 749 87-010-101-080 0E CAP, ELECT 220-16 A...................
C 744 87-010-260-080 0E CAP, ELECT 47-25V A...................
C 743 87-010-404-080 0E CAP, ELECT 4.7-50V A...................
C 741 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 745 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 746 87-010-545-080 0E CAP, ELECT 0.22-50V A...................
C 748 87-010-787-080 0E CAP, U 0.022-25 A...................
C 742 87-012-172-080 0E CAPACITOR CHIP U 10P CH A...................
C 747 87-012-286-080 0E CAP, U 0.01-25 A...................
IC 740 87-070-060-040 1F IC,TA2040AF A...................
Q 733 87-026-226-080 0E CHIP-TR,DTA143EK A...................
X 750 87-030-394-010 1B VIB,CER CSA3.6MGF228 A...................
C 401 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 407 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 408 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 409 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 410 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 413 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 412 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 411 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
CN 403 87-A60-676-010 0E CONN,12P H 2MM JMT AB..................
CN 402 87-A61-088-010 0E CONN,6P H GRY FMN-SSTK AB..................
CN 401 87-A61-164-010 1B CONN,30P H 52089-3020 AB..................
IC 401 87-A21-462-040 1F C-IC,M62353FP AB..................
S 403 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 402 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 401 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
S 404 87-A91-024-180 0E SW,TACT KSH0611BT AB..................
CN 1 87-A61-177-010 1A CONN,11P V B11B-ZR-3.4 AB..................
CN 2 87-A61-178-010 1A CONN,13P V B13B-ZR-3.4 AB..................
84-ZG1-245-210 0E CAP,OPTICAL AB..................
C 21 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 22 87-010-382-080 0E CAP, ELECT 22-25V AB..................
C 303 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 306 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 308 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 302 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 304 87-010-404-080 0E CAP, ELECT 4.7-50V AB..................
C 301 87-010-405-080 0E CAP, ELECT 10-50V AB..................
C 307 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 305 87-010-406-080 0E CAP, ELECT 22-50 AB..................
C 313 87-010-196-080 0E CHIP CAPACITOR,0.1-25 AB..................
C 312 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 311 87-010-197-080 0E CAP, CHIP 0.01 DM AB..................
C 324 87-010-263-080 0E CAP, ELECT 100-10V AB..................
CN 303 87-A60-130-010 0E CONN,5P V FE AB..................
CN 302 87-A61-063-010 0E CONN,7P H FMN-SSTK AB..................
CN 301 87-A61-179-010 0E CONN,11P H GRY FMN-SSTK AB..................
FB 303 87-005-786-080 0E F-BEAD,BL03RN2 AB..................
FB 302 87-005-786-080 0E F-BEAD,BL03RN2 AB..................
FB 301 87-005-786-080 0E F-BEAD,BL03RN2 AB..................
FB 304 87-005-786-080 0E F-BEAD,BL03RN2 AB..................
ELECTRICAL MAIN PARTS LIST - 8/8
IC 301 87-017-453-080 1D IC,NJM2267M AB..................
IC 302 87-017-750-080 1B IC,MM1041XM AB..................
IC 303 87-017-825-010 1E IC,GP1F32T AB..................
J 301 87-A60-127-010 1B JACK,Y/CYKF51.5504 AB..................
J 302 87-A60-414-010 1A JACK,PIN 1P YLW YKC21-3527 AB..................
L 301 87-005-436-080 0E COIL,22UH FLR50,K AB..................
Q 302 87-026-211-080 0E TR,DTA144EK AB..................
Q 301 89-324-123-080 0E C-TR,2SC2412K S AB..................
CN 501 87-A60-130-010 0E CONN,5P V FE AB..................
J 501 87-A60-606-010 1B JACK,PIN 3P R/W/Y W/O SW H AB..................
C 404 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 402 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 401 87-010-263-080 0E CAP, ELECT 100-10V AB..................
C 405 87-010-263-080 0E CAP, ELECT 100-10V AB..................
M 401 87-A90-346-010 MOT,RF-500TB 12560 AB..................
M 402 87-A90-346-010 MOT,RF-500TB 12560 AB..................
S 201 87-036-110-010 1A PUSH SWITCH AB..................
S 202 87-036-110-010 1A PUSH SWITCH AB..................
S 205 87-A91-568-010 0E SW,MICRO SPVF11 AB..................
S 204 87-A91-568-010 0E SW,MICRO SPVF11 AB..................
S 203 87-A91-568-010 0E SW,MICRO SPVF11 AB..................
C 1 87-010-387-080 1A CAP,E 470-25 SME AB..................
C 5 87-010-403-080 0E CAP, ELECT 3.3-50V AB..................
C 7 87-A10-479-080 0E CAP,CER 2200P-250 M E KH AB..................
CN 1 87-A60-851-010 0E CONN,9P V VH AB..................
D 9 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 5 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 2 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 4 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 3 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 1 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
D 10 87-020-465-080 0E DIODE,1SS133 (110MA) AB..................
F 1 87-A91-276-080 1B FUSE,125MA 125V F 251 AB..................
PR 1 87-A90-069-080 1A FUSE,2A 125V 251 AB..................
PR 4 87-A90-069-080 1A FUSE,2A 125V 251 AB..................
PR 2 87-A90-210-080 1A FUSE,7A 125V 251 AB..................
PR 3 87-A90-210-080 1A FUSE,7A 125V 251 AB..................
PT 2 8Z-NF8-660-110 1C PT,SUB ZNF-8(D) A...................
PT 2 8Z-NF8-661-010 1D PT,SUB ZNF-8(U) .B..................
Q 1 87-026-245-080 0E TR,DTC114ES AB..................
Q 2 87-A30-198-080 0E TR,KTC3199GR AB..................
RY 2 87-A90-976-010 1B RELAY,AC12V SDT-S-112LMR AB..................
T 1 87-A60-317-010 0E TERMINAL, 1P MSC AB..................
T 2 87-A60-317-010 0E TERMINAL, 1P MSC AB..................
ELECTRICAL MAIN PARTS LIST - 1/2 (AZA-8 EZM)
NOTE: The characters in the suffix column indicate the part usage.
EZM ....................XX...................................B..................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
C 701 87-010-260-080 CAP, ELECT 47-25V ABC.................
C 702 87-010-404-080 CAP, ELECT 4.7-50V ABC.................
C 709 87-012-195-080 C-CAP,U 100P-50CH ABC.................
C 703 87-012-286-080 CAP, U 0.01-25 ABC.................
C 704 87-012-286-080 CAP, U 0.01-25 ABC.................
C 712 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 711 87-010-263-080 CAP, ELECT 100-10V ABC.................
C 715 87-012-195-080 C-CAP,U 100P-50CH .B..................
C 717 87-012-286-080 CAP, U 0.01-25 ABC.................
C 714 87-012-286-080 CAP, U 0.01-25 ABC.................
C 713 87-012-286-080 CAP, U 0.01-25 ABC.................
C 719 87-012-286-080 CAP, U 0.01-25 ABC.................
C 727 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 728 87-010-248-080 CAP, ELECT 220-10V ABC.................
C 721 87-012-176-080 CAP 15P ABC.................
C 722 87-012-176-080 CAP 15P ABC.................
C 720 87-012-195-080 C-CAP,U 100P-50CH .B..................
C 725 87-012-274-080 CHIP CAP,U 1000P-50B ABC.................
C 723 87-012-274-080 CHIP CAP,U 1000P-50B ABC.................
D 721 87-017-148-080 ZENER,HZS6A1L ABC.................
D 774 87-A40-269-080 C-DIODE,MC2836 .B..................
D 774 87-A40-270-080 C-DIODE,MC2838 A.C.................
IC 721 87-070-127-110 IC,LC72131 D ABC.................
Q 711 87-A30-196-080 TR,2SC4115SRS ABC.................
X 721 87-A70-061-010 VIB,XTAL 4.500MHZ CSA-309 ABC.................
C 758 87-012-167-080 C-CAP,U 5P-50 CH ABC.................
C 757 87-012-188-080 C-CAP,U 47P-50 CH ABC.................
C 753 87-012-195-080 C-CAP,U 100P-50CH .B..................
C 756 87-012-286-080 CAP, U 0.01-25 ABC.................
C 755 87-012-286-080 CAP, U 0.01-25 ABC.................
C 761 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 769 87-010-260-080 CAP, ELECT 47-25V ABC.................
C 763 87-010-829-080 CAP, U 0.047-16 ABC.................
C 766 87-012-286-080 CAP, U 0.01-25 .B..................
C 765 87-012-286-080 CAP, U 0.01-25 ABC.................
C 762 87-012-286-080 CAP, U 0.01-25 .B..................
C 768 87-012-286-080 CAP, U 0.01-25 .B..................
C 764 87-012-337-080 C-CAP,U 56P-50 CH A.C.................
C 773 87-010-196-080 CHIP CAPACITOR,0.1-25 A.C.................
C 774 87-010-263-080 CAP, ELECT 100-10V ABC.................
C 771 87-010-383-080 CAP, ELECT 33-25V ABC.................
C 777 87-010-400-080 CAP, ELECT 0.47-50V ABC.................
C 779 87-010-401-080 CAP, ELECT 1-50V ABC.................
C 778 87-010-401-080 CAP, ELECT 1-50V ABC.................
C 775 87-010-404-080 CAP, ELECT 4.7-50V ABC.................
C 772 87-010-829-080 CAP, U 0.047-16 ABC.................
C 770 87-010-829-080 CAP, U 0.047-16 ABC.................
C 776 87-012-286-080 CAP, U 0.01-25 ABC.................
C 773 87-015-785-080 CHIP CAPACITOR, 0.1FZ-25Z .B..................
C 780 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 781 87-010-405-080 CAP, ELECT 10-50V ABC.................
C 782 87-010-405-080 CAP, ELECT 10-50V ABC.................
C 785 87-010-805-080 CAP, S 1-16 ABC.................
C 786 87-010-805-080 CAP, S 1-16 ABC.................
C 789 87-012-275-080 C-CAP,U 1200P-50 B ABC.................
C 788 87-012-280-080 CAP, U 3300P-50 ABC.................
C 787 87-012-280-080 CAP, U 3300P-50 ABC.................
C 784 87-012-286-080 CAP, U 0.01-25 ABC.................
C 783 87-012-286-080 CAP, U 0.01-25 ABC.................
C 795 87-010-194-080 CAP, CHIP 0.047 A.C.................
C 796 87-010-403-080 CAP, ELECT 3.3-50V ABC.................
C 791 87-010-405-080 CAP, ELECT 10-50V ABC.................
C 794 87-010-406-080 CAP, ELECT 22-50 ABC.................
C 795 87-010-829-080 CAP, U 0.047-16 .B..................
C 799 87-010-829-080 CAP, U 0.047-16 ABC.................
C 793 87-012-273-080 C-CAP,U 820P-50 B A.C.................
C 793 87-012-274-080 CHIP CAP,U 1000P-50B .B..................
C 790 87-012-275-080 C-CAP,U 1200P-50 B ABC.................
C 797 87-012-276-080 CAP, CHIP SS 1500 PBK .BC.................
C 798 87-012-276-080 CAP, CHIP SS 1500 PBK .BC.................
C 797 87-012-278-080 C-CAP,U 2200P-50 B A...................
C 798 87-012-278-080 C-CAP,U 2200P-50 B A...................
CN 601 87-099-029-010 CONN,12P 6216H ABC.................
D 771 87-020-465-080 DIODE,1SS133 (110MA) .B..................
D 773 87-020-465-080 DIODE,1SS133 (110MA) ABC.................
IC 771 87-A20-913-010 IC,LA1837NL ABC.................
L 771 87-A50-266-010 COIL,FM DET-2N(TOK) ABC.................
L 772 87-A90-733-010 FLTR,PCFAZH-450 (TOK) ABC.................
L 781 87-005-847-080 COIL,2.2UH(CECS) ABC.................
L 792 87-A50-027-010 COIL,1 POLE MPX(TOK) .BC.................
L 791 87-A50-027-010 COIL,1 POLE MPX(TOK) .BC.................
ELECTRICAL MAIN PARTS LIST - 2/2 (AZA-8 EZM)
L 792 87-A50-209-010 COIL,1POLE MPX(MIT) A...................
L 791 87-A50-209-010 COIL,1POLE MPX(MIT) A...................
C 859 87-012-286-080 CAP, U 0.01-25 .B..................
C 865 87-010-196-080 CHIP CAPACITOR,0.1-25 .B..................
C 864 87-010-405-080 CAP, ELECT 10-50V .B..................
C 866 87-010-405-080 CAP, ELECT 10-50V .B..................
C 869 87-012-180-080 C-CAP,U 22P-50 CH .B..................
C 868 87-012-184-080 C-CAP,U 33P-50 CH .B..................
C 862 87-012-199-080 CAP 220P .B..................
C 861 87-012-199-080 CAP 220P .B..................
C 863 87-012-270-080 CAP, U 470P-50 .B..................
C 867 87-012-286-080 CAP, U 0.01-25 .B..................
CN 602 87-099-211-010 CONN,4P 6216V .B..................
IC 851 87-A20-440-040 C-IC,BU1920FS .B..................
Q 853 87-A30-076-080 C-TR,2SC3052F .B..................
X 851 87-A70-091-010 VIB,XTAL 4.332MHZ CSA-309 .B..................
C 818 87-010-196-080 CHIP CAPACITOR,0.1-25 .B..................
C 819 87-010-197-080 CAP, CHIP 0.01 DM A.C.................
C 813 87-010-197-080 CAP, CHIP 0.01 DM A.C.................
C 814 87-012-286-080 CAP, U 0.01-25 ABC.................
C 812 87-012-286-080 CAP, U 0.01-25 ABC.................
C 828 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 829 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 820 87-010-260-080 CAP, ELECT 47-25V ABC.................
C 822 87-012-286-080 CAP, U 0.01-25 ABC.................
C 823 87-012-286-080 CAP, U 0.01-25 ABC.................
C 821 87-012-286-080 CAP, U 0.01-25 ABC.................
C 942 87-012-172-080 CAPACITOR CHIP U 10P CH .B..................
C 940 87-012-286-080 CAP, U 0.01-25 .B..................
C 947 87-012-286-080 CAP, U 0.01-25 .B..................
C 949 87-A10-039-080 C-CAP,U 470P-50 J CH .B..................
C 959 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 958 87-012-286-080 CAP, U 0.01-25 .B..................
C 952 87-012-286-080 CAP, U 0.01-25 .B..................
C 960 87-010-196-080 CHIP CAPACITOR,0.1-25 ABC.................
C 962 87-010-401-080 CAP, ELECT 1-50V .B..................
C 961 87-012-170-080 C-CAP,U 8P-50 CH A.C.................
CF 802 82-785-747-010 CF MS2 GHY R .B..................
CF 801 87-008-261-010 FILTER, SFE10.7MA5-A A.C.................
CF 802 87-008-261-010 FILTER, SFE10.7MA5-A A.C.................
CF 801 87-008-423-010 CERAMIC FILTER, SFE10.7 .B..................
D 944 87-020-465-080 DIODE,1SS133 (110MA) .B..................
D 942 87-A40-270-080 C-DIODE,MC2838 .B..................
FFE 801 A8-6ZA-191-130 6ZA-1 FEENM .B..................
FFE 801 A8-8ZA-190-030 8ZA-1 FEUNM A.C.................
J 802 87-033-241-010 TERMINAL,ANT AJ-2039 .B..................
J 801 87-A60-657-010 TERMINAL,4P HSP-154V5-02 A.C.................
L 832 87-005-847-080 COIL,2.2UH(CECS) ABC.................
L 942 87-A50-019-010 COIL,OSC LW(COI) .B..................
L 941 87-A50-020-010 COIL,ANT LW(COI) .B..................
L 981 87-NF4-650-010 COIL,AM PACK 4N(TOK) A.C.................
L 981 87-NF4-651-110 COIL,AM PACK2N(TOM) .B..................
Q 806 87-A30-072-080 C-TR,RT1P 144C ABC.................
Q 805 89-327-143-080 TR,2SC2714 (0.1W) ABC.................
Q 948 87-A30-086-070 C-TR,CSD1306E .B..................
Q 947 89-503-602-080 C-FET,2SK360E .B..................
Q 951 87-A30-074-080 C-TR,RT1P 141C .B..................
Q 952 87-A30-086-070 C-TR,CSD1306E .B..................
TC 942 87-A91-658-010 TRIMMER,30P 4.0X4.5 ECRL .B..................
MECHANICAL PARTS LIST - 1/2
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-CQ0-005-010 2A PANEL,SIDE L A...................
8A-CQ0-006-010 2A PANEL,SIDE R A...................
8A-CQ0-007-010 1E LID,DISC AB..................
8A-CQ0-009-010 1F PANEL,REAR S A...................
8A-CQ0-011-010 1F PANEL,REAR US .B..................
8A-CQ0-015-010 2A PANEL,SIDE L U .B..................
8A-CQ0-016-010 2A PANEL,SIDE R U .B..................
8A-CQ0-032-010 1C PANEL,TOP AB..................
8A-CQ0-033-010 1C PANEL,FUNCTION AB..................
8A-CQ0-034-010 1B PANEL,MECHA AB..................
8A-CQ0-038-010 1A FOOT,DIA49 H9 AB..................
8Z-HU1-033-010 1D BADGE,DVD AB..................
* 8A-CQ0-001-010 2M CABI,FR A...................
* 8A-CQ0-002-010 2M CABI,TOP A...................
* 8A-CQ0-003-010 2A CABI,MONITOR A A...................
* 8A-CQ0-004-010 1H CABI,MONITOR B A...................
* 8A-CQ0-010-010 2M CABI,FR U .B..................
* 8A-CQ0-012-010 2M CABI,TOP U .B..................
* 8A-CQ0-013-010 2A CABI,MONI A U .B..................
* 8A-CQ0-014-010 1H CABI,MONI B U .B..................
8A-CQ0-020-010 KNOB,RTRY JOG AB..................
8A-CQ0-021-010 KEY,Q SURROUND AB..................
8A-CQ0-022-010 KEY,POWER AB..................
8A-CQ0-023-010 KEY,OPEN MONITOR AB..................
8A-CQ0-024-010 KEY,PLAY AB..................
8A-CQ0-025-010 1C KEY,RING AB..................
8A-CQ0-026-010 1B KEY,ENTER AB..................
8A-CQ0-027-010 1B KEY,FUNCTION AB..................
8A-CQ0-028-010 1C KEY,MONITOR AB..................
8A-CQ0-029-010 1B KEY,UP DOWN AB..................
8A-CQ0-030-010 1B KEY,OPEN DISC AB..................
8A-CQ0-008-010 1D WINDOW,DISPLAY AB..................
8A-CQ0-031-010 0E LENS,SENSOR AB..................
8A-CQ0-035-010 1A REFLECTOR,JOG AB..................
8A-CQ0-036-010 1A REFLECTOR,FUNCTION AB..................
8A-CQ0-037-010 0E REFLECTOR,POWER AB..................
81-669-025-010 0E FOOT, H11 AB..................
87-NF4-221-010 0E HLDR,CABLE AB..................
88-AR1-203-010 0E HLDR,TU AB..................
8A-CQ0-216-010 0E GEAR,MONI A AB..................
8A-CQ0-217-010 0E GEAR,MONI B AB..................
8A-CQ0-218-010 0E GEAR,MONI C AB..................
8A-CQ0-219-010 0E GEAR,MONI D AB..................
8A-CQ0-220-010 0E GEAR,MONI WORM AB..................
8A-CQ0-221-010 0E GEAR,DISC A AB..................
8A-CQ0-222-010 0E GEAR,DISC B AB..................
8A-CQ0-223-010 0E GEAR,DISC C AB..................
8A-CQ0-232-010 2A SHAFT ASSY,HINGE AB..................
8A-CQ0-233-010 1A HLDR,CABI AB..................
8A-CQ0-234-010 0E HLDR,WORM AB..................
8A-CQ0-235-010 0E SPR-P,WORM AB..................
8A-ZG3-206-010 1C RING,HLDR AB..................
8A-ZG3-210-010 0E W-L,3.2-16-0.23 BLK W/ADH AB..................
* 8A-CQ0-206-010 1B HLDR,FAN AB..................
* 8A-CQ0-207-010 0E HLDR,TFT AB..................
* 8A-CQ0-208-010 1A HLDR,GEAR MONI A AB..................
* 8A-CQ0-209-010 1A HLDR,GEAR MONI B AB..................
* 8A-CQ0-210-010 1B HLDR,GEAR DISC A AB..................
* 8A-CQ0-211-010 1A HLDR,GEAR DISC B AB..................
* 8A-CQ0-212-010 0E HLDR,MONITOR AB..................
* 8A-CQ0-213-010 0E HLDR,CLAMP AB..................
* 8A-CQ0-214-010 0E HLDR,PIN JACK AB..................
* 8A-CQ0-230-010 1A HLDR,PWB SW AB..................
* 8A-ZG3-203-010 1C HLDR,DISC A AB..................
* 8A-ZG3-207-010 0E PLATE,MAGNET AB..................
87-067-579-010 0E TAPPING SCREW, BVT2+3-8 AB..................
87-067-584-010 0E TAPPING SCREW, BVT2+3-6 AB..................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
87-067-761-010 0E TAPPING SCREW, BVT2+3-10 AB..................
87-067-975-010 0E S-SCREW,IT+4-8 AB..................
87-261-071-410 0E V+2.6-4 AB..................
87-591-095-410 0E TAPPING SCREW, QIT+3-8 (GLD) AB..................
87-721-096-410 0E QT2+3-10 GLD AB..................
87-751-034-410 0E SCREW VT2+2-5 AB..................
87-751-036-410 0E VT2+2-8 W/O SLOT AB..................
87-B10-294-010 0E BVT2+2.6-8 AB..................
* 87-067-822-010 0E BVT2+3-20 W/O SLOT AB..................
* 8A-ZG1-201-010 0E S-SCREW,MECH 880 AB..................
8A-CQ0-215-010 1A GUIDE,FL AB..................
8A-CQ0-228-010 0E GUIDE,LED AB..................
87-067-703-010 0E TAPPING SCREW, BVT2+3-10 AB..................
MECHANICAL PARTS LIST - 2/2
87-085-184-010 0E BUSHING, AC CORD (D) A...................
87-085-189-010 0E BUSHING, CORD (U) .B..................
87-A90-796-010 2A FAN,F614R-12MC-15-300MM AB..................
87-A91-582-010 LCD,TFD58W21MW-01 AB..................
88-904-161-110 0E FF-CABLE, 4P 1.25 160MM AB..................
88-905-081-110 0E FF-CABLE, 5P 1.25 AB..................
88-905-101-110 0E FF-CABLE, 5P 1.25 AB..................
88-911-151-110 1A FF-CABLE, 11P 1.25 150MM AB..................
8A-CQ0-633-010 1E CONN ASSY,12P PH 220MM AB..................
8A-CQ0-634-010 1C CONN ASSY,7P PH 100MM AB..................
8A-CQ0-635-010 0E FF-CABLE,5P 1.0 100MM AB..................
8A-CQ0-636-010 0E FF-CABLE,6P 1.0 160MM AB..................
8A-CQ0-637-010 0E FF-CABLE,6P 1.0 140MM AB..................
8A-CQ0-638-010 1B FF-CABLE,7P 1.0 300MM AB..................
8A-CQ0-639-010 1B FF-CABLE,11P 1.0 300MM AB..................
8A-CQ0-640-010 1B FF-CABLE,30P 1.0 140MM AB..................
8A-CQ0-641-010 0E FF-CABLE,21P 1.0 80MM AB..................
8A-CQ0-642-010 1B CONN ASSY,6P PH 50MM AB..................
M 301 87-A90-346-010 MOT,RF-500TB 12560 AB..................
M 302 87-A90-346-010 MOT,RF-500TB 12560 AB..................
PT 1 8A-CQ0-608-010 2M PT,U .B..................
PT 1 8A-CQ0-609-010 2B PT,D A...................
W 1 87-050-098-010 1B AC CODE ASSY,D A...................
W 1 87-A80-110-010 1B AC CORD ASSY,U SPT-2W .B..................
WH 101 87-A90-510-010 0E HLDR,WIRE 2.5-9P AB..................
84-ZG1-245-210 0E CAP,OPTICAL AB..................
ACCESSORIES / PACKAGE LIST - 1/1
NOTE: The characters in the suffix column indicate the part usage.
EZ .....................XX..................................A...................
KANRI
REF.NO PARTS NO. NO. DESCRIPTION SUFFIX
8A-CQ0-903-010 2M IB,U(ESF)I .B..................
8A-CQ0-908-010 1E IB,D(J)I A...................
87-006-225-010 1D AM LOOP ANT NC2 AB..................
87-A90-064-010 1A FEEDER-ANT,FM(SHS) AB..................
8A-CQ0-701-010 2A RC UNIT,RC-AAT01 AB..................

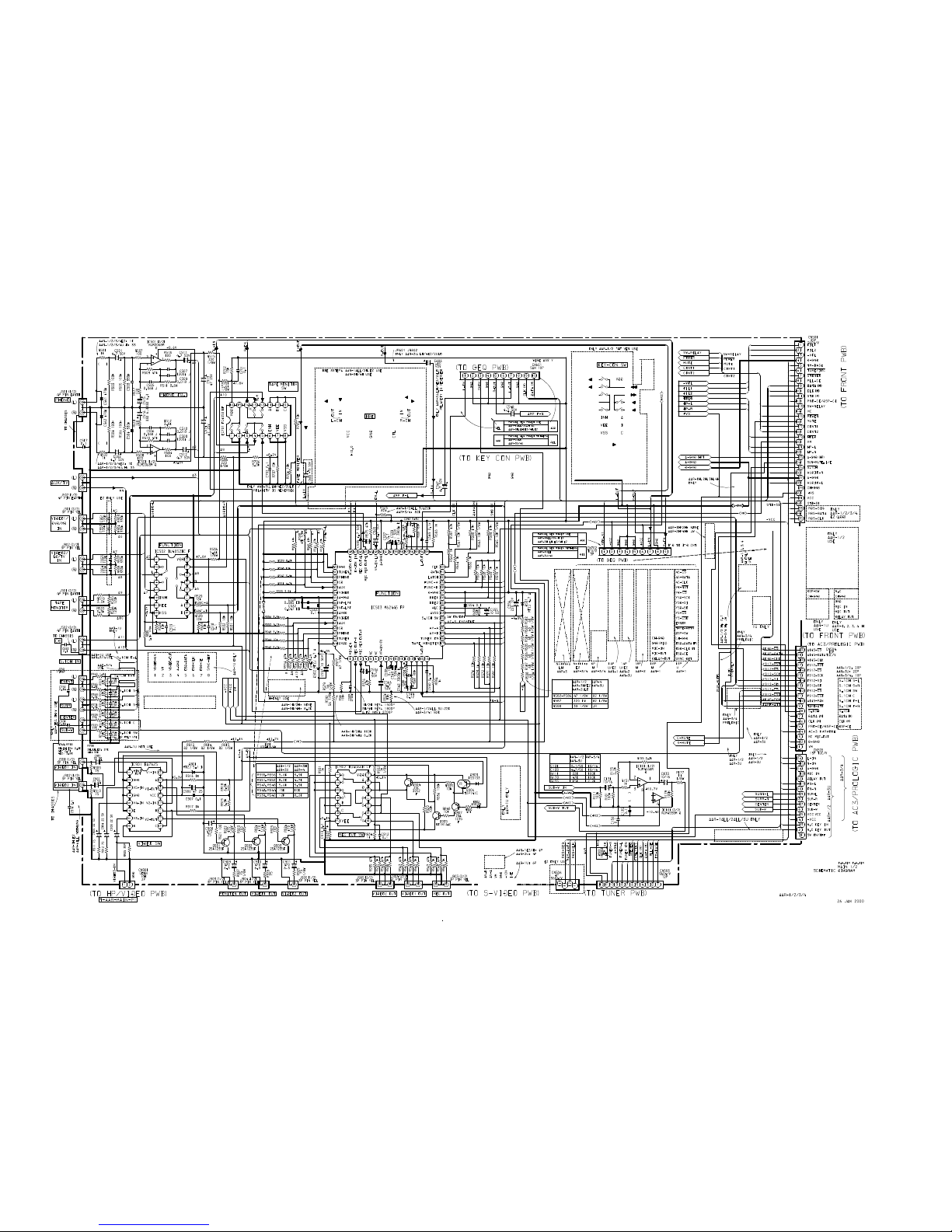

SCHEMATIC DIAGRAM _1 (MAIN 1/2)
SCHEMATIC DIAGRAM _2 (MAIN 2/2)
SCHEMATIC DIAGRAM _3 (FRONT)

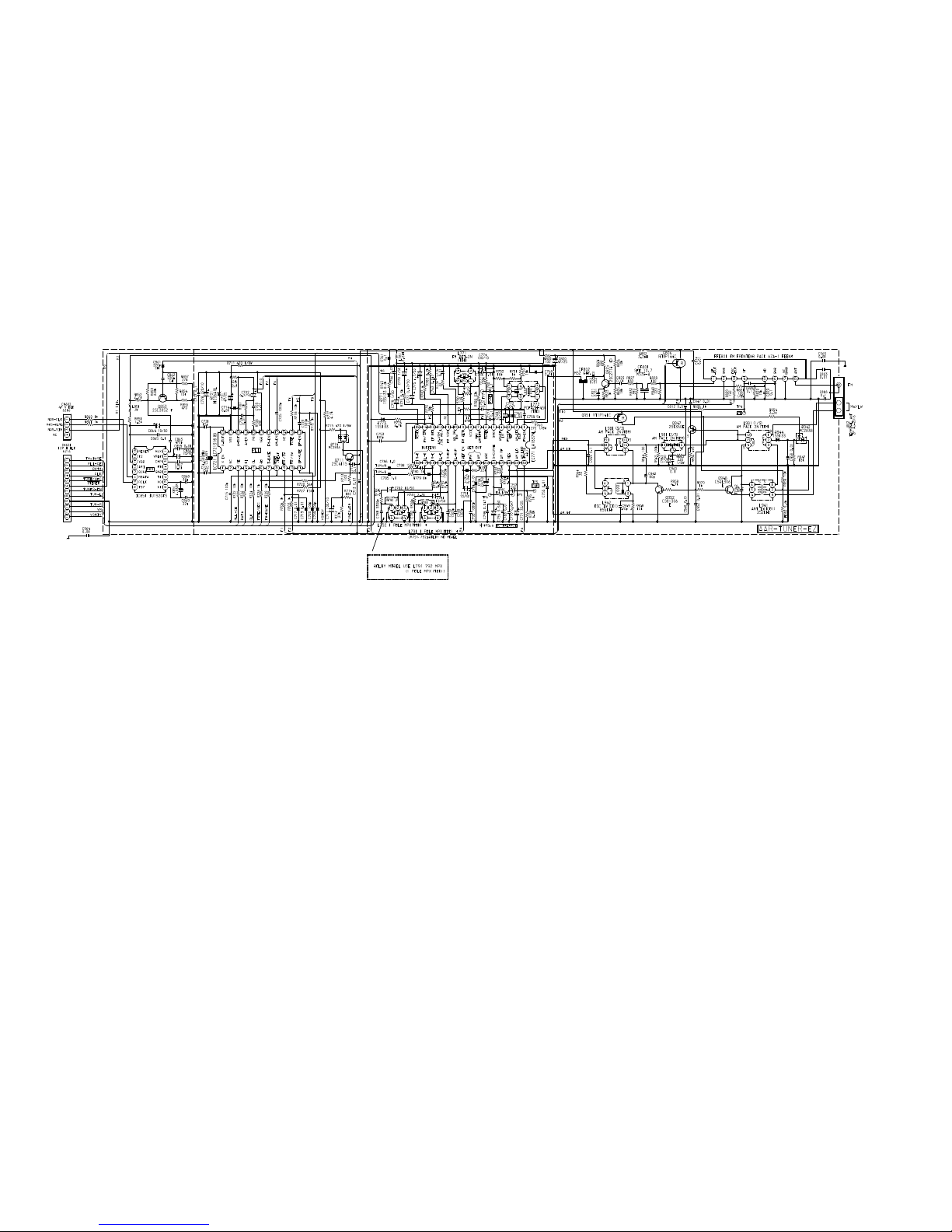

SCHEMATIC DIAGRAM _4 (TUNER)
SCHEMATIC DIAGRAM _5 (HP VIDEO / GEQ / VOL)
SCHEMATIC DIAGRAM _6 (PROLOGIC)
Other manuals for AV-D37
2
Table of contents
Other Aiwa Receiver manuals
Popular Receiver manuals by other brands
SECO-LARM
SECO-LARM Enforcer SK-910 Series quick start guide
Rare Waves
Rare Waves Lite2Sound QB user guide
DELTA DORE
DELTA DORE Tyxia 4910 manual
JCM Technologies
JCM Technologies WAVE500 manual
DeLaval
DeLaval Multi rod reader Instruction book
Horizon Hobby
Horizon Hobby Spektrum Smart Technology SR6200A instruction manual
