S E R V I C E M A N U A L

SIMPLE MANUAL

•Replace this Service Manual with ”Revision Publishing” when it is issued.

NSX-A555

• TYPE: U

COMPACT DISC STEREO SYSTEM

• BASIC TAPE MECHANISM:6ZM-3 PRINM

• BASIC CD MECHANISM:4ZG-1 Z3RDSHM

S/M Code No. 09–98A–309–20A

ELECTRICAL PARTS LIST-1/6

NOTE: The characters in the suffix column indicate the part usage.

USTFD ..................XX..................................A...................

USTM ...................XX...................................B..................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

C 503 87-010-112-040 CAP,E 100-16 ....................

C 502 87-010-186-080 CAP,CHIP 4700P ....................

C 506 87-010-320-080 CHIP CAP 68P ....................

C 504 87-010-405-080 CAP, ELECT 10-50V ....................

C 507 87-010-544-040 CAP,E 0.1-50 SME ....................

C 509 87-010-544-040 CAP,E 0.1-50 SME ....................

C 505 87-010-546-040 CAP,E 0.33-50 ....................

J 501 87-A60-651-010 JACK,3.5MONO ....................

Q 504 87-A30-075-080 C-TR,2SA1235F ....................

Q 503 87-A30-076-080 C-TR,2SC3052F ....................

Q 505 87-A30-076-080 C-TR,2SC3052F ....................

Q 502 87-A30-076-080 C-TR,2SC3052F ....................

Q 501 87-A30-087-080 C-FET,2SK2158 ....................

VR 501 87-NB7-602-010 VR,RTRY 10KAX1 1 V ....................

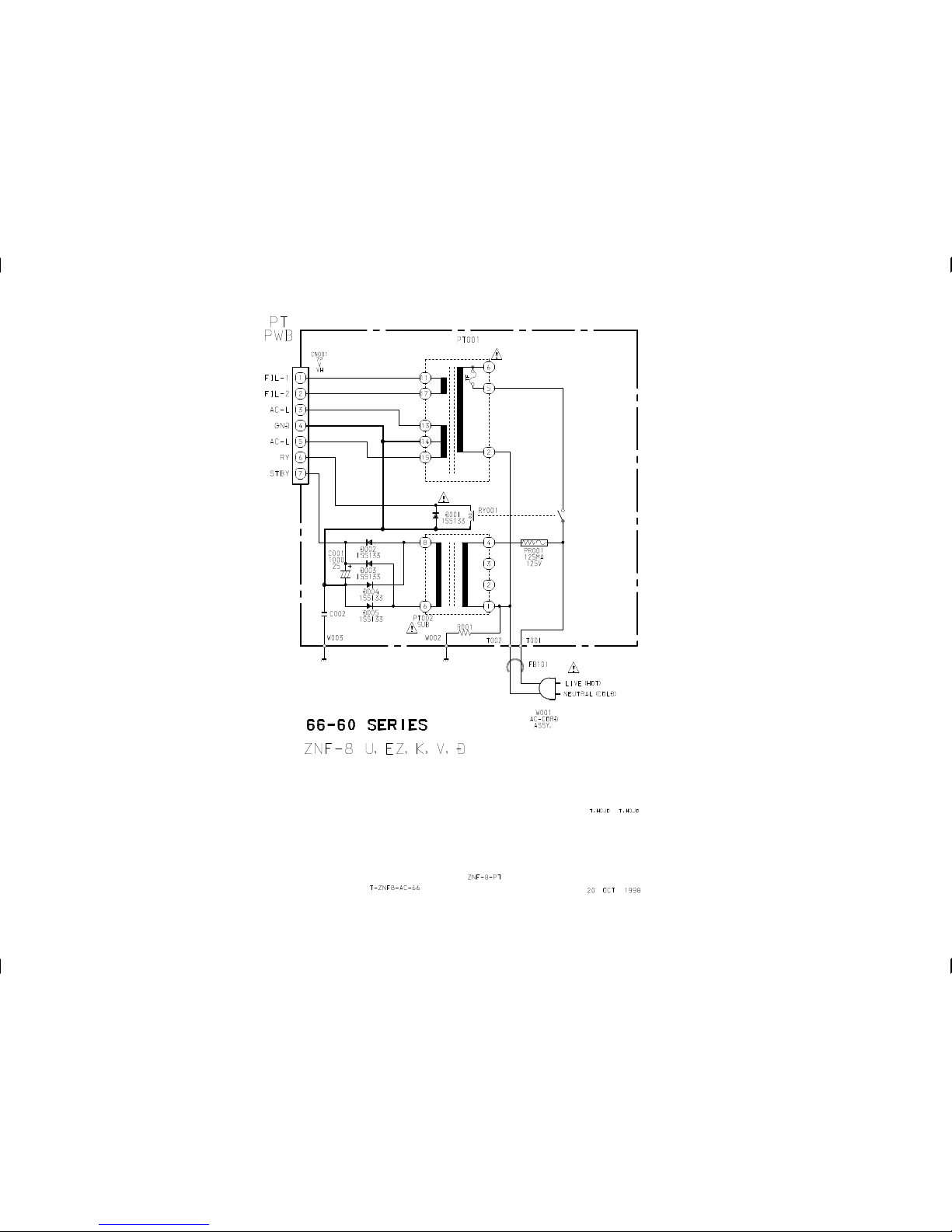

8Z-NF8-661-010 PT,SUB ZNF-8(U) AB..................

8Z-NF8-663-010 PT,SUB ZNF-8(H) ....................

C 1 87-010-387-080 CAP,E 470-25 SME AB..................

C 5 87-018-209-010 CAP 0.1 ....................

C 3 87-018-209-010 CAP 0.1 ....................

C 6 87-018-209-010 CAP 0.1 ....................

C 4 87-018-209-010 CAP 0.1 ....................

C 9 87-A10-520-090 CAP,E 3300-35 M SMG ....................

C 8 87-A10-520-090 CAP,E 3300-35 M SMG ....................

CN 1 87-A60-850-010 CONN,7P V VH AB..................

CN 1 87-A60-851-010 CONN,9P V VH ....................

D 6 87-017-447-010 DIODE,GBU4DL ....................

D 3 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 1 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 4 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 2 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 5 87-020-465-080 DIODE,1SS133 (110MA) AB..................

RY 1 87-045-389-010 RELAY,OSA-SS-212DM5 ....................

RY 1 87-A90-976-010 RELAY,AC12V SDT-S-112LMR AB..................

S 1 87-A90-165-010 SW,SL 1-2-3 SWS2301 ....................

T 1 87-A60-317-010 TERMINAL, 1P MSC AB..................

T 2 87-A60-317-010 TERMINAL, 1P MSC AB..................

88-NF8-205-010 GUIDE,FL AB..................

8Z-NF8-201-010 GUIDE,OPE AB..................

8Z-NF8-202-010 GUIDE,FUN AB..................

C 202 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 203 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 209 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 205 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 206 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 204 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 208 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 207 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 201 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 211 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 210 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 254 87-010-194-080 CAP, CHIP 0.047 AB..................

C 252 87-010-198-080 CAP, CHIP 0.022 AB..................

C 259 87-015-699-040 CAP,E 10-50 7L AB..................

C 251 87-015-699-040 CAP,E 10-50 7L AB..................

C 256 87-015-699-040 CAP,E 10-50 7L AB..................

C 255 87-A10-586-040 CAP,E 47-35 7L SR AB..................

C 262 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 260 87-010-198-080 CAP, CHIP 0.022 AB..................

C 302 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 301 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 314 87-010-194-080 CAP, CHIP 0.047 AB..................

C 311 87-010-194-080 CAP, CHIP 0.047 AB..................

C 313 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 312 87-010-405-040 CAP,E 10-50 AB..................

C 324 87-010-194-080 CAP, CHIP 0.047 AB..................

C 321 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 323 87-010-248-040 CAP,E 220-10 SME AB..................

C 325 87-010-263-040 CAP,E 100-10 AB..................

C 322 87-015-694-040 E/CAP 0.47-50 AB..................

C 332 87-010-178-080 CHIP CAP 1000P AB..................

C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 336 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 331 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 334 87-010-312-080 C-CAP,S 15P-50 CH AB..................

C 333 87-012-140-080 CAP 470P AB..................

C 335 87-012-140-080 CAP 470P AB..................

C 338 87-012-155-080 C-CAP 180P-50CH AB..................

C 339 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 340 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 351 87-010-382-040 CAP,E 22-25 SME AB..................

C 401 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 455 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 451 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 452 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

ELECTRICAL PARTS LIST-2/6

C 457 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 453 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 454 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 456 87-012-158-080 C-CAP,S 390P-50 CH AB..................

C 601 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 603 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 602 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 604 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 701 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

CON 102 87-099-015-010 CONN,13P 6216V AB..................

CON 101 87-099-720-010 CONN,30P TYK-B(P) AB..................

CON 301 87-099-013-010 CONN,11P 6216 V AB..................

CON 301 87-099-017-010 CONN, 15P 6216 V ....................

D 207 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 203 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 208 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 209 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 206 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 217 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 213 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 218 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 215 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 216 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 214 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 212 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 219 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 220 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 222 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 227 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 221 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 223 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 226 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 224 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 225 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 252 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 251 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 253 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 311 87-A40-509-080 ZENER,MTZJ6.8C AB..................

D 321 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 324 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 323 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 335 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 336 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 331 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 332 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 333 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 334 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 351 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 352 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 452 87-017-932-080 ZENER,MTJ6.2B AB..................

D 451 87-020-465-080 DIODE,1SS133 (110MA) AB..................

EMI 202 87-008-372-080 FILTER, EMI BL OIRNI AB..................

EMI 201 87-008-372-080 FILTER, EMI BL OIRNI AB..................

EMI 701 87-A50-322-080 C-COIL,S BK2125 LM252 AB..................

FL 401 8Z-NF8-616-010 FL,SVA-11MM22 AB..................

IC 201 8Z-NF8-602-010 C-IC,UPD780228GF-031-3BA AB..................

IC 251 87-NF8-614-010 IC,SPS-442-1-W AB..................

IC 451 87-A21-023-040 C-IC,BA3835F AB..................

IC 601 87-A21-021-040 C-IC,BU2099FV AB..................

L 331 87-A50-434-010 COIL,CLK 4.19M(TOKO) AB..................

LED 311 87-A40-317-080 LED,SLR-342VCT31 RED AB..................

LED 606 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 602 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 607 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 601 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 608 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 603 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 605 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 604 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 609 87-A40-619-080 LED,SLR-56PT-TE7-W GRN AB..................

LED 610 87-A40-619-080 LED,SLR-56PT-TE7-W GRN AB..................

LED 613 87-A40-619-080 LED,SLR-56PT-TE7-W GRN AB..................

LED 614 87-A40-619-080 LED,SLR-56PT-TE7-W GRN AB..................

LED 611 87-A40-619-080 LED,SLR-56PT-TE7-W GRN ....................

LED 612 87-A40-619-080 LED,SLR-56PT-TE7-W GRN AB..................

LED 631 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 632 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 633 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

LED 634 87-A40-619-040 LED,SLR-56PT-T31-W GRN AB..................

Q 207 87-A30-087-080 C-FET,2SK2158 AB..................

Q 251 87-A30-074-080 C-TR,RT1P 141C AB..................

Q 302 87-A30-159-080 C-TR,KTA1298Y AB..................

Q 301 87-A30-159-080 C-TR,KTA1298Y AB..................

Q 303 87-A30-240-080 TR,CSA1585BC AB..................

Q 311 87-026-610-080 TR,KTC3198GR AB..................

Q 312 87-A30-087-080 C-FET,2SK2158 AB..................

Q 322 87-A30-073-080 C-TR,RT1N 141C AB..................

Q 323 87-A30-087-080 C-FET,2SK2158 AB..................

S 401 87-A90-164-080 SW,TACT SKQAB(N) ....................

S 411 87-A90-164-080 SW,TACT SKQAB(N) ....................

S 421 87-A90-164-080 SW,TACT SKQAB(N) ....................

S 428 87-A90-164-080 SW,TACT SKQAB(N) ....................

ELECTRICAL PARTS LIST-3/6

S 434 87-A90-164-080 SW,TACT SKQAB(N) ....................

SW 252 87-A90-535-010 SW,RTRY EC16B24304 AB..................

SW 253 87-A90-950-010 SW,RTRY EC12E12504 ENCORDER AB..................

C 309 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 307 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 302 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 301 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 306 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 305 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 304 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 303 87-012-157-080 C-CAP,S 330P-50 CH AB..................

C 316 87-010-178-080 CHIP CAP 1000P ....................

C 315 87-010-178-080 CHIP CAP 1000P ....................

C 313 87-010-178-080 CHIP CAP 1000P ....................

C 314 87-010-178-080 CHIP CAP 1000P ....................

C 313 87-010-180-080 C-CER 1500P AB..................

C 314 87-010-180-080 C-CER 1500P AB..................

C 315 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 316 87-010-182-080 C-CAP,S 2200P-50 B AB..................

C 310 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 312 87-010-198-080 CAP, CHIP 0.022 AB..................

C 311 87-010-198-080 CAP, CHIP 0.022 AB..................

C 324 87-010-260-080 CAP, ELECT 47-25V AB..................

C 325 87-010-370-080 CAP,E 330-6.3 SME AB..................

C 327 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 328 87-010-404-080 CAP, ELECT 4.7-50V AB..................

C 322 87-016-492-080 C-CAP,S 0.33-16 FZ AB..................

C 321 87-016-492-080 C-CAP,S 0.33-16 FZ AB..................

C 339 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 337 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 332 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 336 87-010-401-080 CAP, ELECT 1-50V AB..................

C 335 87-010-401-080 CAP, ELECT 1-50V AB..................

C 340 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 354 87-010-175-080 CAP 560P AB..................

C 359 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 358 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 357 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 356 87-010-260-080 CAP, ELECT 47-25V AB..................

C 351 87-012-140-080 CAP 470P AB..................

C 352 87-012-140-080 CAP 470P AB..................

C 355 87-012-349-080 C-CAP,S 1000P-50 CH AB..................

C 360 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 363 87-A10-772-080 CAP,M 5600P-50 J AB..................

C 378 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 370 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 379 87-010-406-080 CAP, ELECT 22-50 AB..................

C 373 87-016-083-080 C-CAP,S 0.15-16 RK AB..................

C 374 87-016-083-080 C-CAP,S 0.15-16 RK AB..................

C 386 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 382 87-010-312-080 C-CAP,S 15P-50 CH AB..................

C 380 87-010-406-080 CAP, ELECT 22-50 AB..................

C 387 87-012-145-080 CAP, CHIP S 270P CH AB..................

C 388 87-012-156-080 C-CAP,S 220P-50 CH AB..................

C 393 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 391 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 392 87-010-319-080 C-CAP,S 56P-50 CH AB..................

C 394 87-010-319-080 C-CAP,S 56P-50 CH AB..................

CN 301 87-099-827-010 CONN,3P S2M-3W AB..................

CN 351 87-099-832-010 CONN,8P S2M-8W AB..................

D 352 87-A40-269-080 C-DIODE,MC2836 AB..................

IC 303 87-A20-783-040 C-IC,BA7762AFS AB..................

L 301 87-A50-049-010 COIL,TRAP 85K(COI) AB..................

L 302 87-A50-049-010 COIL,TRAP 85K(COI) AB..................

L 351 87-007-342-010 COIL,OSC 85K BIAS AB..................

Q 358 87-026-610-080 TR,KTC3198GR AB..................

Q 359 87-026-610-080 TR,KTC3198GR AB..................

Q 357 87-026-610-080 TR,KTC3198GR AB..................

Q 353 87-A30-087-080 C-FET,2SK2158 AB..................

Q 351 87-A30-087-080 C-FET,2SK2158 AB..................

Q 354 87-A30-087-080 C-FET,2SK2158 AB..................

Q 355 87-A30-105-080 C-TR,RT1P 441C AB..................

Q 383 87-A30-075-080 C-TR,2SA1235F AB..................

SFR 351 87-A90-433-080 SFR,50K H NVZ6TLTA AB..................

SFR 352 87-A90-433-080 SFR,50K H NVZ6TLTA AB..................

C 458 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 457 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 452 87-010-401-080 CAP, ELECT 1-50V AB..................

C 451 87-010-401-080 CAP, ELECT 1-50V AB..................

C 459 87-A11-004-080 CAP,M 0.022-50 J DE AB..................

C 466 87-A11-004-080 CAP,M 0.022-50 J DE AB..................

C 465 87-A11-004-080 CAP,M 0.022-50 J DE AB..................

C 460 87-A11-004-080 CAP,M 0.022-50 J DE AB..................

IC 451 87-A21-031-040 C-IC,BU4551BF AB..................

87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................

C 6 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 5 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 3 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 4 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 2 87-012-369-080 C-CAP,S 0.047-50F AB..................

C 1 87-012-369-080 C-CAP,S 0.047-50F AB..................

C 9 87-A10-520-090 CAP,E 3300-35 M SMG AB..................

ELECTRICAL PARTS LIST-4/6

C 10 87-A10-520-090 CAP,E 3300-35 M SMG AB..................

C 29 87-010-247-080 CAP, ELECT 100-50V AB..................

C 23 87-010-247-080 CAP, ELECT 100-50V AB..................

C 24 87-010-247-080 CAP, ELECT 100-50V AB..................

C 28 87-010-263-080 CAP, ELECT 100-10V AB..................

C 26 87-010-263-080 CAP, ELECT 100-10V AB..................

C 21 87-010-385-080 CAP, ELECT 220-25V AB..................

C 22 87-010-385-080 CAP, ELECT 220-25V AB..................

C 25 87-010-430-080 CAP, ELECT 100-63 AB..................

C 27 87-012-140-080 CAP 470P AB..................

C 30 87-010-112-080 CAP, ELECT 100-16V AB..................

C 31 87-010-235-080 CAP,E 470-16 SME AB..................

C 34 87-010-405-080 CAP, ELECT 10-50V ....................

C 33 87-010-405-080 CAP, ELECT 10-50V ....................

C 61 87-010-260-080 CAP, ELECT 47-25V AB..................

C 62 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 92 87-010-248-080 CAP, ELECT 220-10V ....................

C 93 87-010-380-080 CAP, ELECT 47-16V ....................

C 91 87-010-401-080 CAP, ELECT 1-50V ....................

CN 91 87-A60-109-010 CONN,2P V S2M-2W ....................

CNA 1 8Z-NB8-604-010 CONN ASSY,7P VH AB..................

CNA 1 8Z-NF8-669-010 CONN ASSY,9P VH ....................

D 1 87-017-447-010 DIODE,GBU4DL ....................

D 1 87-017-654-060 DIODE,GBU6J AB..................

D 9 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 8 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 6 87-070-274-080 DIODE,1N4003 SEM AB..................

D 3 87-070-274-080 DIODE,1N4003 SEM AB..................

D 5 87-070-274-080 DIODE,1N4003 SEM AB..................

D 4 87-070-274-080 DIODE,1N4003 SEM AB..................

D 7 87-A40-383-080 ZENER,MTZJ30A AB..................

D 10 87-A40-345-080 ZENER,MTZJ10C AB..................

D 64 87-070-274-080 DIODE,1N4003 SEM AB..................

D 62 87-A40-269-080 C-DIODE,MC2836 AB..................

D 61 87-A40-270-080 C-DIODE,MC2838 AB..................

D 92 87-020-465-080 DIODE,1SS133 (110MA) ....................

D 91 87-020-465-080 DIODE,1SS133 (110MA) ....................

Q 1 87-026-609-080 TR,KTA1266GR AB..................

Q 2 87-026-609-080 TR,KTA1266GR AB..................

Q 5 87-026-610-080 TR,KTC3198GR AB..................

Q 8 87-A30-075-080 C-TR,2SA1235F AB..................

Q 7 87-A30-075-080 C-TR,2SA1235F AB..................

Q 6 87-A30-076-080 C-TR,2SC3052F AB..................

Q 9 87-A30-196-080 TR,2SC4115SRS AB..................

Q 3 89-213-702-010 TR,2SB1370 (1.8W) AB..................

Q 61 87-A30-074-080 C-TR,RT1P 141C ....................

Q 64 87-A30-075-080 C-TR,2SA1235F AB..................

Q 66 87-A30-075-080 C-TR,2SA1235F AB..................

Q 67 87-A30-076-080 C-TR,2SC3052F AB..................

Q 63 87-A30-076-080 C-TR,2SC3052F AB..................

Q 65 87-A30-076-080 C-TR,2SC3052F AB..................

Q 62 87-A30-107-070 C-TR,CMBT5401 ....................

Q 92 87-026-609-080 TR,KTA1266GR AB..................

Q 91 87-A30-076-080 C-TR,2SC3052F ....................

R 20 87-A00-261-080 RES,M/F 0.56-1W J AB..................

WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................

87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................

C 102 87-010-178-080 CHIP CAP 1000P AB..................

C 101 87-010-178-080 CHIP CAP 1000P AB..................

C 109 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 104 87-010-405-080 CAP, ELECT 10-50V AB..................

C 103 87-010-405-080 CAP, ELECT 10-50V AB..................

C 107 87-010-408-080 CAP, ELECT 47-50V AB..................

C 108 87-010-408-080 CAP, ELECT 47-50V AB..................

C 112 87-010-260-080 CAP, ELECT 47-25V AB..................

C 111 87-010-260-080 CAP, ELECT 47-25V AB..................

C 110 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 117 87-016-247-080 C-CAP,0.1-50 F AB..................

C 118 87-016-247-080 C-CAP,0.1-50 F AB..................

C 114 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................

C 113 87-A10-812-080 C-CAP,S 220P-200 J CH AB..................

C 123 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 124 87-010-176-080 C-CAP,S 680P-50 SL AB..................

C 121 87-010-178-080 CHIP CAP 1000P AB..................

C 122 87-010-178-080 CHIP CAP 1000P AB..................

C 129 87-010-191-080 C-CAP,S 0.015-50 F AB..................

C 127 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 128 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 125 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 126 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 130 87-010-191-080 C-CAP,S 0.015-50 F AB..................

C 131 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 133 87-010-197-080 CAP, CHIP 0.01 DM AB..................

C 132 87-010-197-080 CAP, CHIP 0.01 DM AB..................

D 102 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 103 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 109 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 101 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 104 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 108 87-A40-488-080 DIODE,1SS244 AB..................

D 107 87-A40-488-080 DIODE,1SS244 AB..................

D 114 87-020-465-080 DIODE,1SS133 (110MA) AB..................

ELECTRICAL PARTS LIST-5/6

D 115 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 112 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 110 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 113 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 111 87-A40-270-080 C-DIODE,MC2838 AB..................

J 203 87-033-240-010 TERMINAL,SP 4P32SV1-05 AB..................

J 201 87-A60-483-010 JACK,DIA6.3 BLK ST W/S KM AB..................

L 102 87-003-383-010 COIL,1UH-S AB..................

L 101 87-003-383-010 COIL,1UH-S AB..................

Q 108 87-A30-076-080 C-TR,2SC3052F AB..................

Q 109 87-A30-076-080 C-TR,2SC3052F AB..................

Q 107 87-A30-076-080 C-TR,2SC3052F AB..................

Q 103 87-A30-107-070 C-TR,CMBT5401 AB..................

Q 104 87-A30-107-070 C-TR,CMBT5401 AB..................

Q 106 87-A30-107-070 C-TR,CMBT5401 AB..................

Q 105 87-A30-107-070 C-TR,CMBT5401 AB..................

Q 101 87-A30-257-080 C-TR,2SD1306E AB..................

Q 102 87-A30-257-080 C-TR,2SD1306E AB..................

Q 110 87-A30-076-080 C-TR,2SC3052F AB..................

Q 119 87-A30-109-010 TR,2SD 2495 AB..................

Q 111 87-A30-190-080 TR,CC5551 AB..................

Q 112 87-A30-190-080 TR,CC5551 AB..................

Q 127 87-A30-075-080 C-TR,2SA1235F AB..................

Q 128 87-A30-076-080 C-TR,2SC3052F AB..................

Q 129 87-A30-076-080 C-TR,2SC3052F AB..................

Q 123 87-A30-106-070 C-TR,CMBT5551 AB..................

Q 124 87-A30-106-070 C-TR,CMBT5551 AB..................

Q 126 87-A30-107-070 C-TR,CMBT5401 AB..................

Q 122 87-A30-108-010 TR,2SB1626 AB..................

Q 121 87-A30-108-010 TR,2SB1626 AB..................

Q 120 87-A30-109-010 TR,2SD 2495 AB..................

Q 130 87-A30-076-080 C-TR,2SC3052F AB..................

Q 131 87-A30-076-080 C-TR,2SC3052F AB..................

R 129 87-A00-257-080 RES,M/F 0.15-1W J AB..................

R 130 87-A00-257-080 RES,M/F 0.15-1W J AB..................

R 132 87-A00-257-080 RES,M/F 0.15-1W J AB..................

R 131 87-A00-257-080 RES,M/F 0.15-1W J AB..................

R 143 87-A00-439-050 RES,180-1/2W J RP AB..................

R 146 87-A00-439-050 RES,180-1/2W J RP AB..................

R 144 87-A00-439-050 RES,180-1/2W J RP AB..................

R 145 87-A00-439-050 RES,180-1/2W J RP AB..................

R 143 87-A00-440-050 RES,220-1/2W J RP ....................

R 146 87-A00-440-050 RES,220-1/2W J RP ....................

R 144 87-A00-440-050 RES,220-1/2W J RP ....................

R 145 87-A00-440-050 RES,220-1/2W J RP ....................

R 166 87-A00-257-080 RES,M/F 0.15-1W J AB..................

R 165 87-A00-257-080 RES,M/F 0.15-1W J AB..................

C 203 87-010-177-080 C-CAP,S 820P-50 SL AB..................

C 204 87-010-177-080 C-CAP,S 820P-50 SL AB..................

C 209 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 212 87-010-181-080 CAP,CHIP S 1800P AB..................

C 211 87-010-181-080 CAP,CHIP S 1800P AB..................

C 217 87-010-260-080 CAP, ELECT 47-25V AB..................

C 218 87-010-260-080 CAP, ELECT 47-25V AB..................

C 215 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 216 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 214 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 213 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 210 87-010-403-080 CAP, ELECT 3.3-50V AB..................

C 219 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................

C 227 87-010-186-080 CAP,CHIP 4700P AB..................

C 228 87-010-186-080 CAP,CHIP 4700P AB..................

C 224 87-010-190-080 S CHIP F 0.01 AB..................

C 223 87-010-190-080 S CHIP F 0.01 AB..................

C 229 87-010-993-080 C-CAP,S 0.056-25 B AB..................

C 225 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 226 87-012-368-080 C-CAP,S 0.1-50 F AB..................

C 220 87-A10-946-080 C-CAP,S 220P-100 J CH AB..................

C 233 87-010-190-080 S CHIP F 0.01 AB..................

C 234 87-010-190-080 S CHIP F 0.01 AB..................

C 231 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 239 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 232 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 238 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 237 87-010-322-080 C-CAP,S 100P-50 CH AB..................

C 230 87-010-993-080 C-CAP,S 0.056-25 B AB..................

C 236 87-016-285-080 CAP,E 47-100SME AB..................

C 235 87-016-285-080 CAP,E 47-100SME AB..................

C 240 87-010-408-080 CAP, ELECT 47-50V AB..................

D 202 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 204 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 201 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 203 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 207 87-A40-488-080 DIODE,1SS244 AB..................

D 208 87-A40-488-080 DIODE,1SS244 AB..................

D 214 87-020-465-080 DIODE,1SS133 (110MA) AB..................

D 211 87-A40-270-080 C-DIODE,MC2838 AB..................

J 204 87-A60-750-010 JACK,PIN 4P R/W BLUE AB..................

J 205 87-A60-751-010 JACK,PIN 2P R/W BLUE ....................

L 201 87-003-383-010 COIL,1UH-S AB..................

L 202 87-003-383-010 COIL,1UH-S AB..................

Q 205 87-A30-075-080 C-TR,2SA1235F AB..................

ELECTRICAL PARTS LIST-6/6

Q 206 87-A30-075-080 C-TR,2SA1235F AB..................

Q 203 87-A30-075-080 C-TR,2SA1235F AB..................

Q 204 87-A30-075-080 C-TR,2SA1235F AB..................

Q 209 87-A30-076-080 C-TR,2SC3052F AB..................

Q 207 87-A30-076-080 C-TR,2SC3052F AB..................

Q 208 87-A30-076-080 C-TR,2SC3052F AB..................

Q 201 87-A30-257-080 C-TR,2SD1306E AB..................

Q 202 87-A30-257-080 C-TR,2SD1306E AB..................

Q 210 87-A30-076-080 C-TR,2SC3052F AB..................

Q 219 87-A30-119-040 C-TR,2SC3906K R AB..................

Q 212 87-A30-190-080 TR,CC5551 AB..................

Q 211 87-A30-190-080 TR,CC5551 AB..................

Q 217 87-A30-255-010 TR,2SB1342 AB..................

Q 218 87-A30-255-010 TR,2SB1342 AB..................

Q 216 87-A30-256-010 TR,2SD1933 AB..................

Q 215 87-A30-256-010 TR,2SD1933 AB..................

Q 226 87-A30-076-080 C-TR,2SC3052F AB..................

Q 227 87-A30-076-080 C-TR,2SC3052F AB..................

Q 224 87-A30-076-080 C-TR,2SC3052F AB..................

Q 225 87-A30-076-080 C-TR,2SC3052F AB..................

Q 220 87-A30-119-040 C-TR,2SC3906K R AB..................

R 234 87-A00-258-080 RES,M/F 0.22-1W J AB..................

R 231 87-A00-258-080 RES,M/F 0.22-1W J AB..................

R 233 87-A00-258-080 RES,M/F 0.22-1W J AB..................

R 232 87-A00-258-080 RES,M/F 0.22-1W J AB..................

R 265 87-A00-258-080 RES,M/F 0.22-1W J AB..................

R 266 87-A00-258-080 RES,M/F 0.22-1W J AB..................

C 601 87-010-180-080 C-CER 1500P AB..................

C 602 87-010-180-080 C-CER 1500P AB..................

C 606 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 605 87-010-318-080 C-CAP,S 47P-50 CH AB..................

C 619 87-010-185-080 C-CAP,S 3900P-50 B AB..................

C 614 87-016-081-080 C-CAP,S 0.1-16 RK AB..................

C 613 87-016-081-080 C-CAP,S 0.1-16 RK AB..................

C 617 87-A11-008-080 CAP,M 0.056-50 J DE AB..................

C 618 87-A11-008-080 CAP,M 0.056-50 J DE AB..................

C 616 87-A11-011-080 CAP,M 0.12-50 J DE AB..................

C 615 87-A11-011-080 CAP,M 0.12-50 J DE AB..................

C 620 87-010-185-080 C-CAP,S 3900P-50 B AB..................

C 627 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 621 87-010-401-080 CAP, ELECT 1-50V AB..................

C 622 87-010-401-080 CAP, ELECT 1-50V AB..................

C 625 87-010-405-080 CAP, ELECT 10-50V AB..................

C 629 87-010-405-080 CAP, ELECT 10-50V AB..................

C 626 87-010-405-080 CAP, ELECT 10-50V AB..................

C 623 87-A10-773-080 CAP,M 0.10-50 J AB..................

C 624 87-A10-773-080 CAP,M 0.10-50 J AB..................

C 637 87-010-183-080 C-CAP,S 2700P-50 B AB..................

C 636 87-010-194-080 CAP, CHIP 0.047 ....................

C 634 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 635 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

C 630 87-010-213-080 C-CAP,S 0.015-50 B AB..................

C 632 87-010-263-080 CAP, ELECT 100-10V AB..................

C 633 87-010-263-080 CAP, ELECT 100-10V AB..................

C 638 87-010-314-080 C-CAP,S 22P-50V AB..................

C 639 87-010-314-080 C-CAP,S 22P-50V AB..................

C 631 87-010-992-080 C-CAP,S 0.047-25 B AB..................

C 641 87-010-196-080 CHIP CAPACITOR,0.1-25 AB..................

CN 604 87-099-570-010 CONN,13P TUC-P13P-B1 AB..................

CN 601 87-099-719-010 CONN,30P TYK-B(X) AB..................

CN 602 87-A60-131-010 CONN,6P V FE AB..................

D 601 87-A40-002-080 ZENER,MTZJ5.1C AB..................

D 602 87-A40-438-080 ZENER,MTZJ4.7A AB..................

IC 601 87-A21-011-040 C-IC,M62445FP-600D AB..................

J 601 87-A60-398-010 JACK,PIN 2P R/W HSP-242V24 AB..................

Q 601 87-026-609-080 TR,KTA1266GR AB..................

C 732 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................

C 736 87-010-196-080 CHIP CAPACITOR,0.1-25 ....................

C 731 87-010-405-080 CAP, ELECT 10-50V ....................

C 733 87-010-544-080 CAP, ELECT 0.1-50V ....................

C 734 87-012-157-080 C-CAP,S 330P-50 CH ....................

Q 732 87-A30-075-080 C-TR,2SA1235F ....................

Q 731 87-A30-076-080 C-TR,2SC3052F ....................

MECHANICAL PARTS LIST-1/1

NOTE: The characters in the suffix column indicate the part usage.

USTFD ..................XX..................................A...................

USTM ...................XX...................................B..................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

82-NE6-067-010 BADGE,AIWA 30N AB..................

86-NFZ-001-010 WINDOW,TOP AB..................

8Z-NB8-011-010 PANEL,LEFT V-2 AB..................

8Z-NF8-001-010 CABI,FR U AB..................

8Z-NF8-002-010 CABI,REAR USTNM .B..................

8Z-NF8-003-010 BOX,CASS 1U AB..................

8Z-NF8-004-010 BOX,CASS 2U AB..................

8Z-NF8-021-010 WINDOW,CASS 1 AB..................

8Z-NF8-022-010 WINDOW,CASS 2 AB..................

8Z-NF8-023-010 WINDOW,DISP U AB..................

8Z-NF8-024-010 WINDOW,CD AB..................

8Z-NF8-025-010 PANEL,TRAY U AB..................

8Z-NF8-033-010 CABI,FR H ....................

8Z-NF8-034-010 WINDOW,DISP H ....................

8Z-NF8-037-010 BOX,CASS 1H ....................

8Z-NF8-038-010 BOX,CASS 2H ....................

8Z-NF8-042-010 CABI,REAR LHSTNM ....................

8Z-NF8-047-010 CABI,REAR USTFD A...................

8Z-NF9-042-010 PANEL,TOP V-2 AB..................

8Z-NF9-043-010 PANEL,RIGHT S V-2 AB..................

8Z-NF8-005-010 KEY,POWER AB..................

8Z-NF8-006-010 KEY,CD AB..................

8Z-NF8-007-010 REFLECTOR,ECO AB..................

8Z-NF8-008-010 KEY,TIMER AB..................

8Z-NF8-009-010 KEY,EDIT AB..................

8Z-NF8-010-010 KEY,ASSY FUN AB..................

8Z-NF8-013-010 KEY,ASSY PLAY ....................

8Z-NF8-014-010 KEY,PLAY ....................

8Z-NF8-015-010 REFLECTOR,PLAY ....................

8Z-NF8-016-010 KEY,ASSY PAUSE AB..................

8Z-NF8-026-010 KNOB,RTRY JOG AB..................

8Z-NF8-027-010 KNOB,RTRY VOL AB..................

8Z-NF8-028-010 KNOB,RTRY MIC ....................

8Z-NF8-029-010 REFLECTOR,JOG AB..................

8Z-NF8-030-010 KEY,ASSY PLAY U AB..................

8Z-NF8-048-010 KEY,EDIT H ....................

8Z-NF8-049-010 KEY,ECHO U AB..................

8Z-NF8-050-010 KEY,KARAOKE ....................

81-532-080-010 LABEL, CASS. COMPT AB..................

84-ZG1-245-210 CAP,OPTICAL AB..................

82-NF5-218-010 SPR-T,EJECT 1 (SIN) AB..................

82-NF5-219-010 SPR-T,EJECT 2 (SIN) AB..................

82-NF5-229-010 PLATE,LOCK AB..................

86-NF9-224-010 SPR-C,LOCK AB..................

87-NF4-216-010 HLDR,LOCK 1 AB..................

87-NF4-217-010 HLDR,LOCK 2 AB..................

87-NF4-221-010 HLDR,CABLE AB..................

87-NF8-220-010 DMPR,150 AB..................

88-NF5-208-010 HLDR,PWB-M N AB..................

8Z-NB8-240-010 COVER, PL AB..................

8Z-NF9-204-010 PLATE,MIC ....................

87-067-688-010 BVTT+3-6 AB..................

87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................

87-067-822-010 BVT2+3-20 W/O SLOT ....................

87-067-975-010 S-SCREW,IT+4-8 AB..................

87-721-096-410 QT2+3-10 GLD AB..................

87-721-097-410 QT2+3-12 GLD AB..................

87-NF4-224-010 S-SCREW,IT3B+3-8 CU AB..................

87-050-079-010 AC-CORD ASSY,E ....................

87-085-185-010 BUSHING, AC CORD (E) ....................

87-085-189-010 BUSHING, CORD (U) AB..................

87-A80-110-010 AC CORD ASSY,U SPT-2W AB..................

87-A90-796-010 FAN,F614R-12MC-15-300MM ....................

88-906-251-110 FF-CABLE,6P 1.25 AB..................

88-911-101-110 FF-CABLE,11P 1.25 AB..................

88-913-301-110 FF-CABLE,13P-1.25 AB..................

88-915-101-110 FF-CABLE, 15P 1.25 100MM ....................

8Z-NF8-604-010 PT,ZNF-8U AB..................

8Z-NF8-609-010 PT,ZNF-8LH ....................

8Z-NF8-661-010 PT,SUB ZNF-8(U) AB..................

8Z-NF8-663-010 PT,SUB ZNF-8(H) ....................

88-NF8-205-010 GUIDE,FL AB..................

8Z-NF8-201-010 GUIDE,OPE AB..................

8Z-NF8-202-010 GUIDE,FUN AB..................

87-067-579-010 TAPPING SCREW, BVT2+3-8 AB..................

WH 1 87-A90-510-010 HLDR,WIRE 2.5-9P AB..................

87-067-703-010 TAPPING SCREW, BVT2+3-10 AB..................

ACCESSORIES / PACKAGE LIST-1/1

NOTE: The characters in the suffix column indicate the part usage.

USTFD ..................XX..................................A...................

USTM ...................XX...................................B..................

REF.NO PARTS NO. NO. DESCRIPTION SUFFIX

8Z-NF8-902-010 IB,LH(ESP)M ....................

8Z-NF8-903-010 IB,U(ESF)M AB..................

87-006-225-010 AM LOOP ANT NC2 .B..................

87-006-268-010 AM-LOOP ANT NC (UN) A...................

87-043-115-010 ANT,FEEDER FM AB..................

87-099-789-010 PLUG,ADPTR IR44 ....................

8Z-NF8-701-010 RC UNIT,RC-ZAS01 AB..................

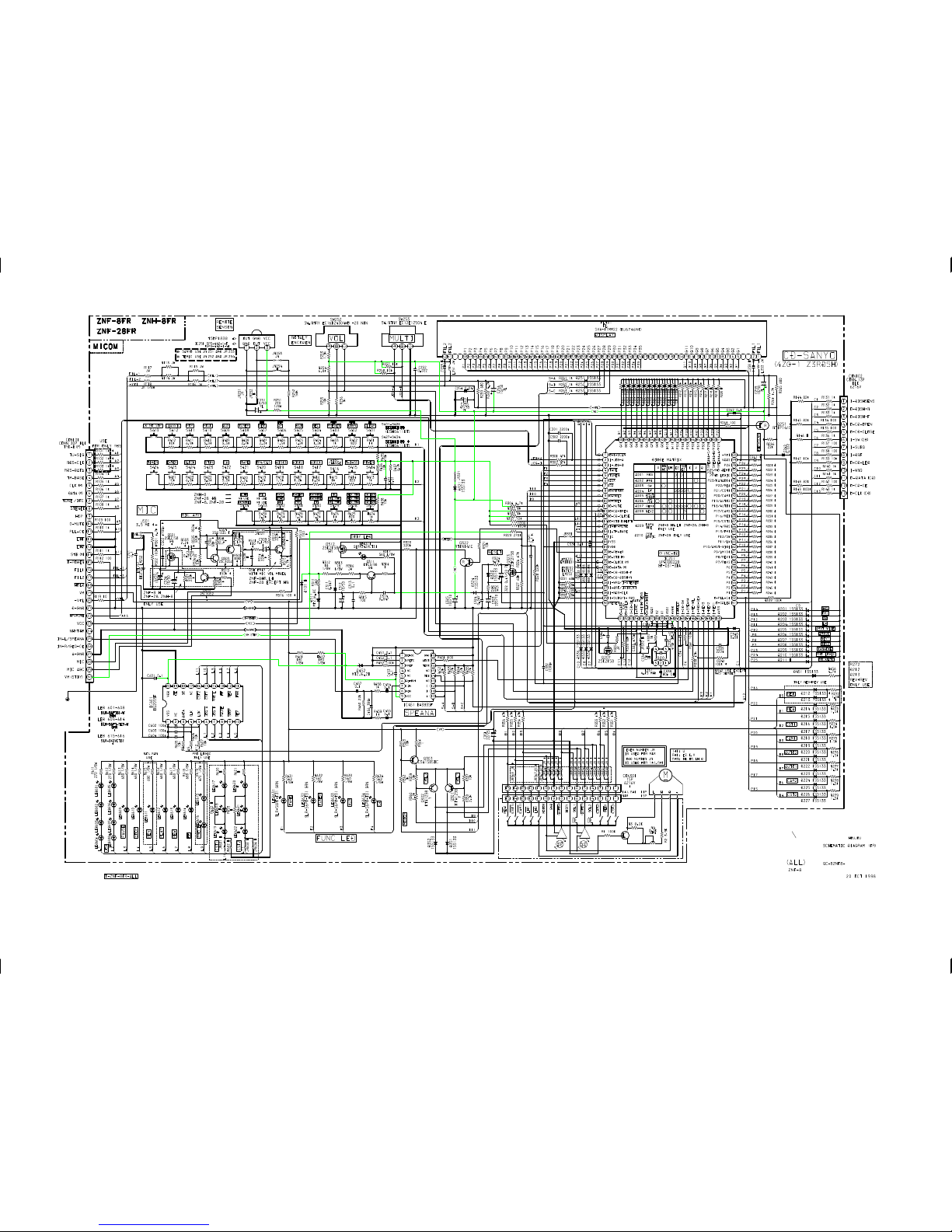

SCHEMATIC DIAGRAM _1 (AMP)

Other manuals for NSX-A555

Popular Stereo System manuals by other brands

Sony

Sony HCD-VX88 Service manual

Philips

Philips MCM398D/12 user manual

Sony

Sony CMT-SPZ90DB operating instructions

LG OM4560 owner's manual

JVC

JVC UX-G3 instructions

Odys

Odys ODYS - LOOP instruction manual

Panasonic

Panasonic SC-AK100 operating instructions

Sharp

Sharp CD-G10000V Operation manual

Bogen

Bogen NEARSCAPES 4.1 manual

Panasonic

Panasonic SCPM29 - MINI HES W/CD PLAYER operating instructions

Meyer

Meyer LD-3 operating instructions

THOMSON

THOMSON MIC302U manual

Philips

Philips MCM530 Service manual

Sony

Sony SS-CEP50 Service manual

Cetacea Sound

Cetacea Sound CVS-II user guide

Sony

Sony MHC-V21D Service manual

Denon

Denon UCD-250 Service manual

Exibel

Exibel BDX600-UK user manual

Aiwa NSX-A555 User manual

Popular Stereo System manuals by other brands
