K 306 AFC K 406 AFC

K 506 AFC

Bedienungsanleitung

User Instructions

Mode d’emploi

Istruzioni per l’uso

Modo de empleo

Instruções de uso

1 Einleitung

Sehr geehrter Kunde!

Vielen Dank, dass Sie ein AKG-Produkt gewählt haben.

Das Drahtlos-Kopfhörersystem K 306 AFC/K 406 AFC/K 506 AFC

arbeitet mit modernster UHF-Übertragungstechnik.

Damit Sie die Vorteile des K 306 AFC/K 406 AFC/K 506 AFC

voll und ganz genießen können, lesen Sie bitte diese

Bedienungsanleitung vor Inbetriebnahme des Gerätes

sorgfältig durch.

Bewahren Sie die Bedienungsanleitung sorgsam auf, damit Sie

bei eventuellen Fragen jederzeit nachschlagen können.

2 Kurzbeschreibung

Dieses Kopfhörersystem

•basiert auf dem neuesten Stand der Funkübertragungs-

technik im UHF-Bereich;

•verfügt über eine “Autotuning”-Funktion zur optimalen auto-

matischen Abstimmung des Kopfhörers auf die Sender-

frequenz;

•kann an jedem Audio-, Video- und TV-Gerät, PC oder

Notebook mit Kopfhörer- oder AUDIO LINE-Ausgang betrie-

ben werden;

•bietet Ihnen vollendeten Hörgenuss und volle Bewegungs-

freiheit bei einer Reichweite von bis zu 100 m unter idea-

len Übertragungsbedingungen (Freifeld), wobei das Signal

auch durch Wände und Decken hindurch übertragen wird.

Damit Sie den absoluten Hörgenuss, den Ihnen Ihr Kopfhörer-

system bietet, mit anderen Personen teilen können, können Sie

mehrere Kopfhörer mit einem Sender betreiben. Kopfhörer

K 306 AFC/ K 406 AFC/K 506 AFC erhalten Sie auch

einzeln als Zubehör!

3 Sicherheitshinweise

1. Betreiben Sie den Kopfhörer nur mit 2 Stk.

1,2 V-Akkus (mitgeliefert) oder 2 Stk. 1,5 V-

Batterien der Größe AAA.

2. Versuchen Sie niemals, nicht aufladbare

Batterien mittels der Ladefunktion aufzuladen.

3. Vergewissern Sie sich vor jedem Ladevorgang,

dass sich aufladbare Batterien (Akkus) im

Kopfhörer befinden.

4. Entsorgen Sie leere Batterien oder kaputte Akkus gemäß

den jeweils geltenden Entsorgungsvorschriften. Werfen Sie

sie keinesfalls ins Feuer.

5. Betreiben Sie den Sender nur mit dem mitgelieferten

Netzadapter (9 V DC, 500 mA). Überprüfen Sie, ob die

am Netzadapter angegebene Spannung mit der

Netzspannung in Ihrem Versorgungsgebiet übereinstimmt.

Wenn Sie den Sender mit einem anderen Netzgerät betrei-

ben, erlischt die Garantie.

6. Schalten Sie den Kopfhörer nach Gebrauch stets aus.

7. Versuchen Sie nicht, das Gehäuse des Kopfhörers oder des

Senders zu öffnen. Lassen Sie Servicearbeiten nur von qua-

lifizierten Technikern durchführen.

8. Lassen Sie die Geräte nie in der Nähe von Wärmequellen,

wie z.B. Radiatoren oder Heizstrahlern, oder an Orten ste-

hen, wo sie dem direkten Sonnenlicht, starker Staub-

entwicklung, Feuchtigkeit, Regen, Temperaturen unter 0°C

oder Erschütterungen ausgesetzt sind.

9. Reinigen Sie den Kopfhörer und den Sender keinesfalls mit

Alkohol, Benzin oder Farbverdünnung.

10. Wenn Sie das Kopfhörersystem über längere Zeit nicht

benützen (z.B. wenn Sie verreisen), ziehen Sie den

Netzadapter von der Netzsteckdose ab.

11. Beachten Sie auch Kapitel 7 Wichtige Hinweise.

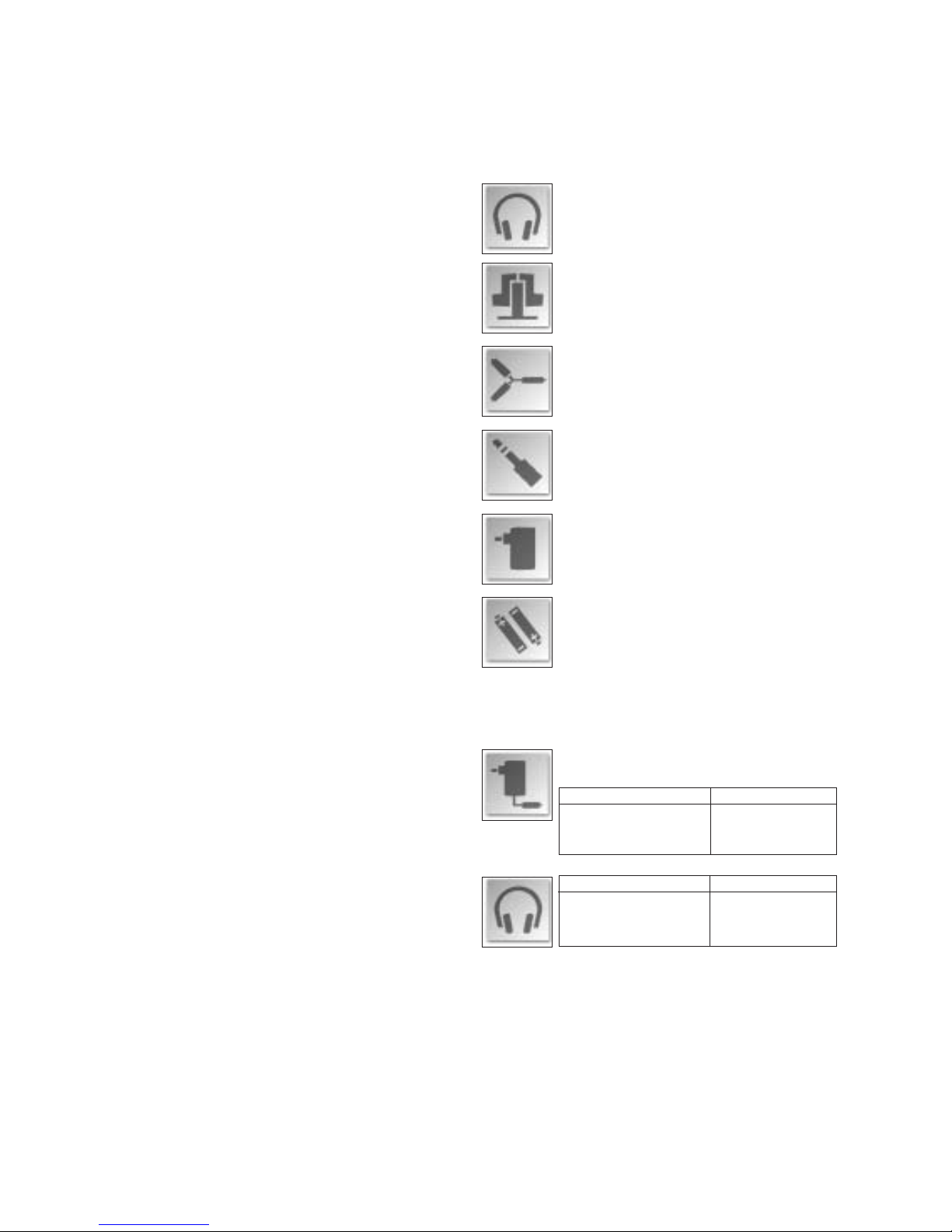

4 Lieferumfang und optionales Zubehör

4.1 Lieferumfang

Ihr Kopfhörersystem besteht aus folgenden Komponenten:

Kopfhörer K 306 AFC, K 406 AFC oder

K 506 AFC

Sender T 306 AFC, T 406 AFC oder

T 506 AFC

Verbindungskabel von 3,5-mm Stereoklinke

auf 2 x Cinch zum Anschluss des Senders an

Ihre Audio-, Video- oder TV-Anlage, PC oder

Notebook

Stereo-Zwischenstecker 3,5/6,3 mm

Netzadapter zur Stromversorgung des

Senders (9 V DC, 500 mA)

2 Stk. Akkus 1,2 V, Größe AAA: NiMh,

600 mAh (K 406 AFC, K 506 AFC) oder

NiCd, 300 mAh (K 306 AFC) zur

Stromversorgung des Kopfhörers (im Kopfhörer

eingelegt)

Falls etwas fehlt, wenden Sie sich bitte umgehend an Ihren AKG-

Händler.

4.2 Optionales Zubehör

Externes Ladegerät 6 V DC, 100 mA für

mitgelieferte und optionale Kopfhörer (Fig. 12)

5 Bedienelemente

5.1 Kopfhörer (Fig. 1)

1. POWER: Ein/Aus-Taste

2. Kontroll-LED: leuchtet grün, wenn der Kopfhörer eingeschal-

tet ist, und rot, während die Akkus im Kopfhörer geladen

werden.

3a Ladekontakte

3b Ladebuchse für optionales externes Ladegerät

4. Batteriefach (unter abnehmbarem Ohrpolster)

5. AUTOTUNING-Taste: aktiviert die automatische Abstimm-

funktion

6. VOLUME: Lautstärkeregler

Variante Bestellnummer

EU-Standard (außer UK) 6000 H 1002

UK-Standard 6000 H 1003

US-Standard 6000 H 1004

Kopfhörer Bestellnummer

K 306 AFC 6000 X 1054

K 406 AFC 6000 X 1055

K 506 AFC 6000 X 1061

5.2 Sender (Fig. 2)

7. AUDIO IN, : Audio-Eingänge

8. DC 9 V: Anschlussbuchse für Netzadapter

9. FREQ: Frequenzwahlschalter

10. Ladekontaktflächen

11. POWER ON/CHARGE: Dreifarbige Kontroll-LED für Lade-

und Betriebszustand

6 Inbetriebnahme

6.1 Anschließen des Senders an das Netz

1. Schließen Sie das Kabel des mitgelieferten Netzadapters

an die DC 9 V-Buchse (8) an der Rückseite des Senders an

(s. Fig. 3).

2. Überprüfen Sie, ob die am Netzadapter ange-

gebene Spannung mit der Netzspannung in

Ihrem Versorgungsgebiet übereinstimmt. Wenn

dies der Fall ist, schließen Sie den Netzadapter an eine

Netzsteckdose an (s. Fig. 4). Der Sender ist damit automa-

tisch betriebsbereit.

Beachten Sie, dass sich der Sender erst dann einschaltet,

wenn ein Audiosignal an den AUDIO IN-Buchsen bzw. der

-Buchse anliegt.

6.2 Anschließen des Senders an die Audio- oder

Videoanlage

Sie können den Sender entweder an einen Kopfhörerausgang

(3,5-mm- oder 6,3-mm-Klinkenbuchse) oder einen LINE OUT-

bzw. REC OUT-Ausgang anschließen.

6.2.1 Anschließen an einen Kopfhörerausgang

1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schalten

Sie Ihre Anlage aus.

2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des

mitgelieferten Verbindungskabels an die rote AUDIO IN R-

Buchse (7) und den weißen Cinch-Stecker (linker Kanal) an

die weiße AUDIO IN L-Buchse (7) an der Senderrückseite

an (s. Fig. 5).

3. Stecken Sie den Stereoklinkenstecker des Verbindungskabels

(s. Fig. 6/7) an den Kopfhörerausgang Ihrer Anlage an.

4. Wenn Ihr Gerät eine 6,3-mm-Klinkenbuchse als Kopfhörer-

ausgang besitzt, stecken Sie den mitgelieferten Zwischen-

stecker an das Verbindungskabel an. Schließen Sie dann den

Zwischenstecker an den Kopfhörerausgang an.

6.2.2 Anschließen an einen LINE OUT/REC OUT-

Ausgang

1. Bevor Sie den Sender mit Ihrer Anlage verbinden, schalten

Sie Ihre Anlage aus.

2. Schließen Sie den roten Cinch-Stecker (rechter Kanal) des

mitgelieferten Verbindungskabels an die rote LINE OUT R-

bzw. REC OUT R-Buchse und den weißen Cinch-Stecker

(linker Kanal) an die weiße LINE OUT L- bzw. REC OUT L-

Buchse an Ihrer Anlage an (s. Fig. 6/7).

3. Stecken Sie den Stereoklinkenstecker des Verbindungs-

kabels an die -Buchse (7) an der Rückseite des Senders

an (s. Fig. 8).

6.3 Aufladen der Akkus im Kopfhörer

Um die Lebensdauer der Akkus nicht zu beeinträchtigen, werden

sie im Werk in ungeladenem Zustand in den Kopfhörer einge-

legt. Sie müssen daher die Akkus vor der ersten

Inbetriebnahme aufladen. Ziehen Sie dazu die

Schutzfolie in gerader Richtung kräftig aus dem Kopfhörer her-

aus.

ACHTUNG: Falls Sie den Kopfhörer mit nicht wieder-

aufladbaren Batterien betreiben (s. Kapitel 6.4),

versuchen Sie niemals, diese mit der Lade-

funktion aufzuladen. Dies würde zu schweren

Schäden an Ihrem Kopfhörersystem führen.

Entsorgen Sie leere Batterien entsprechend den

jeweils geltenden Entsorgungsvorschriften.

1. Stellen Sie den Kopfhörer so auf den Sender, dass die

Ladekontakte (3) an der Unterseite des linken Hörsystems

auf den Ladekontaktflächen (10) am Sender aufliegen (s.

Fig. 12).

Die POWER ON/CHARGE-LED (11) am Sender leuchtet

rot auf und zeigt damit an, dass die Akkus im Kopfhörer auf-

geladen werden. Wenn am Eingang des Senders ein

Signal vorhanden ist, leuchtet die POWER ON/CHARGE-

LED (11) orange.

Sollte die POWER ON/CHARGE-LED (11) nicht aufleuch-

ten, drehen Sie den Kopfhörer soweit, dass die

Ladekontakte (3) auf den Ladekontaktflächen (10) am

Sender aufliegen.

Nach ca. 7 Stunden sind die Akkus voll aufgeladen (die

POWER ON/CHARGE-LED (11) leuchtet weiter rot). Sie

können den Kopfhörer unbegrenzt am Sender stehen las-

sen, ohne die Akkus zu überladen.

Wichtig: Um die Kapazität der Akkus möglichst

lange zu erhalten, entladen Sie die Akkus

etwa einmal im Monat vollständig.

Lassen Sie dazu den Kopfhörer eingeschaltet so lange aus-

serhalb des Senders liegen, bis die Kontroll-LED (2) erlischt.

Laden Sie die Akkus wieder auf.

6.3.1 Optionales externes Ladegerät

Sie können die Akkus auch mit dem optionalen externen

Ladegerät aufladen (siehe Fig. 12). Ladezeit: ca. 7 Stunden.

1. Stecken Sie das Kabel des Ladegeräts an die Ladebuchse

(3b) des Kopfhörers an.

2. Stecken Sie das Ladegerät an eine Netzsteckdose an.

Die Kontroll-LED (2) am Kopfhörer leuchtet rot auf und zeigt

damit an, dass die Akkus aufgeladen werden.

Hinweis: Den Kopfhörer K 306 AFC und K 406 AFC können

Sie auch während des Ladens zum Hören benützen.

6.4 Akkus austauschen

Mit der Zeit nimmt die Kapzität jedes Akkus ab. Wenn die

Betriebsdauer des Kopfhörers mit den mitgelieferten Akkus nicht

mehr Ihren Bedürfnissen entspricht, können Sie die Akkus gegen

neue 1,2 V-Akkus oder normale 1,5 V-Alkali-Batterien Größe

AAA austauschen.

1. Nehmen Sie den Ohrpolster des linken Hörsystems ab

(s. Fig. 9).

2. Nehmen Sie die verbrauchten Akkus bzw. Batterien heraus.

3. Legen Sie die neuen Akkus bzw. Batterien wie in Fig. 10

gezeigt in das Batteriefach (4) ein. Achten Sie dabei auf

die richtige Polarität!

4. Legen Sie den Ohrpolster wieder auf das Hörsystem auf und

drehen Sie den Ohrpolster im Uhrzeigersinn, bis der

Ohrpolster einrastet.

6.5 Inbetriebnahme der Anlage

1. Nehmen Sie den Kopfhörer vom Sender ab.

2. Schalten Sie die Audio-, Video- oder TV-Anlage bzw. den PC

oder Notebook, an dem der Sender angeschlossen ist, ein.

Wenn ein Audiosignal am Eingang des Senders anliegt, leuch-

tet die POWER ON/CHARGE-LED (11) am Sender grün.

Hinweis: Wenn ca. 3 Minuten lang kein Signal am Eingang

des Senders eintrifft, schaltet sich der Sender automatisch

DEUTSCH

ab und die POWER ON/CHARGE-LED (11) erlischt.

3. Stellen Sie den FREQ-Wahlschalter (9) am Sender auf die

mittlere Position ein.

4. Schalten Sie den Kopfhörer mit der POWER-Taste (1) ein.

Die Kontroll-LED (2) leuchtet grün auf. Drücken Sie die

AUTOTUNING-Taste (5) am Kopfhörer.

Die Autotuning-Funktion stimmt die Empfangsfrequenz auto-

matisch auf die am Sender eingestellte Trägerfrequenz ab.

Nach kurzer Zeit hören Sie das Signal klar und störungsfrei

im Kopfhörer.

Ist dies nicht der Fall, stellen Sie mit dem FREQ-

Wahlschalter (9) am Sender eine andere Trägerfrequenz

ein und drücken Sie erneut die AUTOTUNING-Taste (5).

Mit dem FREQ-Wahlschalter (9) können Sie eine von drei

verschiedenen Trägerfrequenzen einstellen.

5. Stellen Sie mit dem VOLUME-Regler (6) am Kopfhörer die

gewünschte Lautstärke ein.

6.6 Funktionsweise der POWER ON/CHARGE-LED

LED... Sender...

…leuchtet grün:…ist an Netz und Audioanlage ange-

schlossen und empfängt Signal.

Kopfhörer ist nicht am Sender,

Ladefunktion abgeschaltet.

…leuchtet orange:…ist an Netz und Audioanlage ange-

schlossen und empfängt Signal.

Kopfhörer ist am Sender, Ladefunktion

eingeschaltet.

…leuchtet rot:…empfängt seit einigen Minuten kein

Signal, Kopfhörer ist am Sender,

Ladefunktion eingeschaltet.

…leuchtet nicht:…empfängt seit einigen Minuten kein

Signal, Kopfhörer ist nicht am Sender,

Ladefunktion abgeschaltet, ODER

…ist nicht an das Netz angeschlossen.

7 Wichtige Hinweise

1. Beim Umschalten an Ihrer HiFi-Anlage oder beim

Anschließen des Senders an die Anlage können

Knackgeräusche auftreten, die bei hoher Lautstärke Ihr Gehör

beeinträchtigen können. Drehen Sie daher den VOLUME-

Regler am Kopfhörer immer auf Minimum, bevor Sie zwi-

schen verschiedenen Tonquellen (Radio, Plattenspieler, CD-

Player usw.) umschalten oder den Sender anschließen.

2. Das Hören mit Kopfhörern bei sehr hohen Lautstärken, vor

allem über längere Zeit, kann Gehörschäden verursachen.

3. Ihr K 306 AFC/K 406 AFC/K 506 AFC ist ein hochfre-

quenztechnisches Gerät, das den strengen europäischen

Vorschriften entspricht. Aus physikalischen Gründen, die

nichts mit der Qualität des Produktes zu tun haben, kann

jedoch der Empfang durch Geräte, die eine sehr hohe

Störstrahlung abgeben, beeinflusst werden.

Für störungsfreien Hörgenuss betreiben Sie

daher Ihren K 306 AFC/K 406 AFC/K 506 AFC

nicht direkt neben Funkgeräten,

Mobiltelefonen oder direkt über der Bildröhre

von TV-Geräten oder Computer-Monitoren

(siehe Fig. 11). Das mitgelieferte Verbindungskabel für den

Sender ist lang genug, um einen entsprechenden Abstand

einhalten zu können.

Störungen beim Betrieb des K 306 AFC/K 406 AFC/

K 506 AFC, die durch andere Teilnehmer des 864 MHz

LPD-Bandes hervorgerufen werden, liegen nicht im

Einflussbereich von AKG.

8 Technische Daten

Systemdaten

Modulationsart: FM

Trägerfrequenzband: 864 MHz (LPD-Band)

Schaltbare Trägerfrequenzen:

FREQ 1: 863.5 MHz

FREQ 2: 864.0 MHz

FREQ 3: 864.5 MHz

Sender T 306 AFC/T 406 AFC/T 506 AFC

Stromversorgung: 9 V DC, 500 mA

Abstrahlwinkel: ca. 360°

Max. Sendeleistung: 10 mW ERP (Equivalent Radiated

Power)

Max. Reichweite (Freifeld*): ca. 100 m

Gewicht: T 306/406 AFC: ca. 275 g

T 506 AFC: ca. 315 g

Kopfhörer K 306 AFC/K 406 AFC

Klirrfaktor: < 1%

Bauweise: halboffener dynamischer

Kopfhörer

Gewicht: ca. 180 g

Kopfhörer K 306 AFC

Stromversorgung: 3 V DC (2 Stk. NiCd-Akkus 1,2 V

Größe AAA, 300 mAh mitgeliefert)

Betriebsdauer: ca. 10 Stunden (mit NiCd-Akkus)

Frequenzgang: 20 Hz - 22.000 Hz

Max. Schalldruckpegel: ~103 dB SPL

Kopfhörer K 406 AFC

Stromversorgung: 3 V DC (2 Stk. NiMh-Akkus 1,2 V

Größe AAA, 600 mAh mitgeliefert)

Betriebsdauer: ca. 20 Stunden (mit NiMh-Akkus)

Frequenzgang: 20 Hz - 24.000 Hz

Max. Schalldruckpegel: ~105 dB SPL

Kopfhörer K 506 AFC

Stromversorgung: 3 V DC (2 Stk. NiMh-Akkus 1,2 V

Größe AAA, 600 mAh mitgeliefert)

Betriebsdauer: ca. 20 Stunden (mit NiMh-Akkus)

Frequenzgang: 18 Hz - 24.000 Hz

Max. Schalldruckpegel: ~107 dB SPL

Klirrfaktor: < 1%

Bauweise: halboffener dynamischer

Kopfhörer

Gewicht: ca. 320 g

* unter idealen Übertragungsbedingungen

9 Fehlerbehebung

DEUTSCH

Mögliche Ursache

1. Netzadapter ist nicht an Sender bzw.

Netzsteckdose angeschlossen.

2. Sender ist nicht an Audio-/Video-, TV-Gerät, PC

oder Notebook angeschlossen.

3. Angeschlossenes Audio-/Video-, TV-Gerät, PC

oder Notebook arbeitet nicht.

4. Lautstärkeregler des Audio-/Video- oder TV-

Gerätes steht auf Null.

5. Akkus sind leer.

6. Kopfhörer ist ausgeschaltet.

7. Lautstärkeregler am Kopfhörer steht auf Null.

1. Sender ist nicht an das Stromnetz angeschlossen.

2. Akkus sind nicht richtig im Kopfhörer eingelegt.

3. Kopfhörer liegt nicht richtig auf dem Sender auf.

1. Angeschlossenes Audio-/Video-, TV-Gerät, PC

oder Notebook ist auf mono geschaltet.

2. Sender ist nicht richtig an Audio-/Video-, TV-

Gerät, PC oder Notebook angeschlossen.

1. Sende- und Empfangsfrequenz stimmen nicht

überein.

2. Audio-Eingangspegel am Sender ist zu niedrig

3. Eingangssignal ist verrauscht.

4. Akkus sind leer.

5. Senderposition.

1. Audio-Eingangspegel am Sender ist zu hoch.

2. Sender und Kopfhörer nicht genau aufeinander

eingestellt.

3. Akkus sind leer.

Fehler

Kein Ton

POWER ON/

CHARGE LED

leuchtet nicht

Wiedergabe in

Mono

Starkes Rauschen

Verzerrter Ton

Abhilfe

1. Netzadapter an Sender bzw. Netzsteckdose

anschließen.

2. Sender an Audio-/Video-, TV-Gerät, PC oder

Notebook anschließen.

3. Gerät bzw. Anlage einschalten, damit ein

Audiosignal an den Sender gelangt.

4. Lautstärke auf gewünschten Pegel einstellen.

5. Akkus aufladen.

6. Kopfhörer einschalten.

7. Lautstärke auf gewünschten Pegel einstellen.

1. Sender an Stromnetz anschließen.

2. Lage der Akkus im Batteriefach überprüfen.

3. Kopfhörer richtig auf dem Sender positionieren.

1. Gerät auf Stereobetrieb umschalten.

2. Kabelverbindung zwischen Sender und Gerät

überprüfen.

1. AUTOTUNING-Taste am Kopfhörer drücken oder

mit dem FREQ-Wahlschalter am Sender den

Kanal wechseln und AUTOTUNING-Taste am

Kopfhörer drücken.

2. Lautstärkeregler am angeschlossenen Gerät weiter

aufdrehen.

3. Angeschlossenes Gerät überprüfen.

4. Akkus aufladen.

5. Sender an einer anderen Stelle positionieren

(siehe Fig. 11).

1. Lautstärkeregler am angeschlossenen Gerät weiter

zurückdrehen.

2. Mit dem FREQ-Wahlschalter am Sender den

Kanal wechseln und AUTOTUNING-Taste am

Kopfhörer drücken.

3. Akkus aufladen.

1 Introduction

Dear customer:

Thank you for purchasing an AKG product.

The K 306/K 406/K 506 AFC wireless headphone system is

based on advanced UHF transmission technology.

In order to make optimum use of the benefits of your K 306/

K 406/K 506 AFC, please take a few minutes to read the instruc-

tions below carefully before operating the equipment.

Please keep the manual for future reference.

2 Description

The K 306/K 406/K 506 AFC headphone system

•uses state-of-the-art UHF radio transmission technology;

•features an ”Autotuning” function that automatically tunes

the headphones to the transmitter frequency for optimum

reception;

•connects to any audio, video, TV set, PC, or notebook com-

puter with a headphones, line, or recording output;

•provides perfect sound reproduction, full mobility, and

signal transmission through walls and ceilings over a

distance of up to 330 feet (100 m) under ideal transmision

conditions (free field).

To share your listening enjoyment with other persons, you can

operate your transmitter with several headphones simultaneously.

K 306/K 406/K 506 AFC headphones are avail-

able separately.

3 Precautions

1. Operate the headphones with two AAA size

1.2 V rechargeable (supplied) or 1.5 V dry

batteries only.

2. Never try to charge dry batteries using the

transmitter’s charging feature.

3. Before charging the headphones batteries,

always make sure that the batteries in the head-

phones are rechargeable types.

4. Dispose of spent dry or rechargeable batteries conforming to

local waste disposal rules. Never throw batteries into fire.

5. Operate the transmitter with the supplied 9 VDC, 500 mA AC

adapter only. Check that the AC voltage stated on the AC

adapter is the same as that available in your country. Using

the transmitter with a different AC adapter voids the warranty.

6. Always switch the headphones OFF after use.

7. Never try to open the headphone or transmitter case. Refer

servicing to qualified service personnel only.

8. Never place the equipment near heat sources such as

radiators or electric heaters or expose it to direct sunlight,

excessive dust, humidity, rain, temperatures below freezing,

or impacts.

9. Never use alcohol, petroleum-based cleaners, or paint

thinners to clean the headphones or transmitter.

10. If you do not use your headphones system for an extended

period of time (e.g., when traveling), disconnect the AC

adapter from the AC outlet.

11. Also refer to section 7 Important Notes.

4 Unpacking and Optional Accessories

4.1 Unpacking

Your headphones system package contains the following

components:

K 306 AFC, K 406 AFC, or K 506

headphones

T 306 AFC, T 406 ATFC, or T 506 AFC

transmitter

Connecting cable with stereo mini jack

plug and L/R RCA plugs for connecting the

transmitter to your audio source

Stereo mini jack to 1/4” adapter jack

AC adapter for powering the transmitter (9 V

DC, 500 mA)

Two 1.2 V AAA size recharge-able bat-

teries: NiMh, 600 mAh (K 406 AFC,

K 506 AFC) or NiCd, 300 mAh (K 306 AFC)

for powering the headphones (inside the head-

phones)

If anything is missing, contact your AKG dealer immediately.

4.2 Optional Accessories

External charger (6 V DC, 100 mA)

for sup-

plied or optional headphones (refer to fig. 12).

5 Controls

5.1 Headphones (Fig. 1)

1. POWER switch: switches power to the headphones On

and OFF.

2. Status LED: illuminates green to indicate power to the head-

phones is ON, and red to indicates the batteries inside the

headphones are being charged.

3a Charging contacts

3b Charging jack for optional external charger

4. Battery compartment (beneath the detachable ear pad)

5. AUTOTUNING switch: activates the automatic tuning

function

6. VOLUME control

Version Order Number

EU standard (except UK) 6000 H 1002

UK standard 6000 H 1003

US standard 6000 H 1004

Headphones Order Number

K 306 AFC 6000 X 1054

K 406 AFC 6000 X 1055

K 506 AFC 6000 X 1061

5.2 Transmitter (Fig. 2)

7. AUDIO IN L/R, : audio input sockets

8. DC 9 V: DC input jack for AC adapter

9. FREQ: frequency selector

10. Charging contacts

11. POWER ON/CHARGE: tri-color LED indicating charging

and operating modes

6 Operating Notes

6.1 Connecting the Transmitter to AC Power

1. Connect the cable on the supplied AC adapter to the DC 9 V

jack (8) on the transmitter rear panel as shown in fig. 3.

2. Check that the AC voltage stated on the AC

adapter is the same as that available in your

country. If it is, connect the AC adapter to a convenient

AC outlet (see fig. 4). The transmitter will automatically be

ready to operate.

Note that the transmitter will switch on as soon as it de-

tects an audio signal at the AUDIO IN jacks or the

jack.

6.2 Connecting the Transmitter to Your Audio

Source

You may connect the transmitter to a headphones output (mini

jack or 1/4” jack), LINE, or REC outputs.

6.2.1 Connecting to a Headphones Output

1. Before connecting the transmitter to your audio source,

switch the audio source OFF.

2. Referring to fig. 5, plug the red RCA connector (right

channel) on the supplied connecting cable into the red

AUDIO IN R socket (7) and the white RCA connector (left

channel) into the white AUDIO IN L socket (7) on the trans-

mitter rear panel.

3. Connect the stereo mini jack plug on the connecting cable

to the headphones output of your audio source (fig. 6/7).

4. If the headphones output on your equipment is a 1/4”

jack, plug the supplied mini jack to 1/4” adapter jack onto

the connecting cable. Connect the adapter jack to the

headphones output.

6.2.2 Connecting to a LINE or REC Output

1. Before connecting the transmitter to your audio source,

switch the audio source OFF.

2. Referring to fig. 6/7, plug the red RCA connector (right

channel) on the supplied connecting cable into the red

LINE OUT R or REC OUT R socket and the white RCA

connector (left channel) into the white LINE OUT L or

REC OUT L socket on your audio source.

3. Connect the stereo mini jack plug on the connecting

cable to the jack (7) on the transmitter rear panel

(see fig. 8).

6.3 Charging the Batteries in the Headphones

In order to ensure the longest possible service life for the re-

chargeable batteries, we deliver them uncharged, inside the

headphones. Therefore, you will need to charge the

supplied batteries before first operating your

headphones system. Before charging, pull the protective

foil away from the earphone in a straight movement.

WARNING: If you operate the headphones on dry

batteries (see section 6.4), never try to charge

the batteries using the transmitter’s charging

feature. This would cause serious damage to

your headphone system. Dispose of spent

batteries conforming to local waste disposal

rules.

1. Referring to fig. 12, place the headphones on the trans-

mitter such that the charging contacts (3) on the bottom of the

left-hand earphone will rest on the charging contacts (10) on

the transmitter.

The POWER ON/CHARGE LED (11) on the transmitter will

light red to indicate that the batteries in the headphones are

being charged. If signal is present at the transmitter audio

input, the POWER ON/CHARGE-LED (11) will light orange.

If the POWER ON/CHARGE LED (11) fails to illuminate, ro-

tate the headphones to the point that the charging contacts (3)

will rest on the charging contacts (10) on the transmitter.

The batteries will be fully charged after approximately 7

hours. (The POWER ON/CHARGE LED (11) will continue

lighting red.). You may leave the headphones on the trans-

mitter for as long as you like without risking to overcharge the

batteries.

Important:In order to maintain full battery capacity

for as long as possible, discharge the batteries

completely about once a month:

Switch the headphones on and leave them outside the

transmitter until the status LED (2) extinguishes.

Recharge the batteries as described above.

6.3.1 Optional External Charger

Alternatively, you use can the optional external charger to charge

the batteries as shown in fig. 12. The batteries will be fully charg-

ed within approximately 7 hours.

1. Plug the charger cable into the charging jack (3b) on the

headphones.

2. Plug the charger into a convenient power outlet.

The status LED (2) on the headphones will illuminate red to

indicate that the batteries are being charged.

Note: You can use the K 306 AFC and K 406 AFC headphones

even while charging batteries.

6.4 Replacing Batteries

The capacity of any rechargeable battery will decrease over time.

If you feel that you need to recharge the supplied batteries more

often than would be convenient, you may consider replacing the

batteries with new AAA size 1.2 V rechargeable or 1.5 V alka-

line dry batteries.

1. Remove the ear pad from the left-hand earphone as shown in

fig. 9.

2. Remove the old batteries.

3. Referring to fig. 10, insert the new batteries into the battery

compartment (4). Make sure to align the batteries with the

polarity marks inside the battery compartment.

4. Replace the ear pad on the earphone and rotate the ear pad

CW to the point that the ear pad will click into place.

6.5 Setting Up the System

1. Remove the headphones from the transmitter.

2. Switch ON the audio source to which the transmitter is

connected.

If audio signal is present at the transmitter input, the POWER

ON/CHARGE LED (11) on the transmitter will light green.

Note:If no signal arrives at the transmitter input for approx.

3 minutes, the transmitter will automatically switch off and the

POWER ON/CHARGE LED (11 will extinguish.

3. Set the FREQ selector (9) on the transmitter to its

center position.

4. Use the POWER switch (1) to switch the headphones on, so

that the status LED (2) will illuminate green. Press the

AUTOTUNING switch (5) on the headphones.

ENGLISH

The Autotuning function will automatically tune the reception

frequency to the carrier frequency set on the transmitter. After

a few seconds, you should hear the signal in the headphones

clearly and free of interference.

If your first try fails, set the FREQ selector (9) on the transmit-

ter to a different position and press AUTOTUNING (5)

again.

FREQ (9) lets you select one of three different carrier fre-

quenices.

5. Set the VOLUME control (6) on the headphones to the

desired volume level.

Note: If the transmitter signal is disturbed, e.g., by reflections (multi-

path reception) or shadow effects, the headphones will auto-

matically mute. This function eliminates interference related

noise.

6.6 POWER ON/CHARGE LED Status

If LED is... Transmitter...

…lighting green:…is connected to AC power and audio

source and receives signal. Head-

phones are not on the transmitter, char-

ging function is off.

…lighting orange:…is connected to AC and audio

source and receives signal. Head-

phones are on the transmitter, charging

function is on.

…lighting red:…has detected no signal for several

minutes, headphones are on the trans-

mitter, charging function is on.

…dark:…has detected no signal for several

minutes, headphones are not on the

transmitter, charging function is off, OR

…is not connected to AC power.

7 Important Notes

1. Operating switches on or connecting the transmitter to your

audio source may cause clicks which at high volume settings

may affect your hearing. Therefore, be sure to set the

VOLUME control on the headphones to minimum before

switching between different sources (tuner, turntable, CD play-

er, etc.) or connecting the transmitter.

2. Listening over headphones at high volume levels, particularly

over extended periods of time, may damage your hearing.

3. Your K 306/K 406/K 506 AFC is a radio frequency device

that conforms to the strict European standards. For physical

reasons that have nothing to do with the quality of the product,

extremely strong interference sources may affect reception.

In order to maintain interference-free listening

pleasure, do not operate your K 306/K 406/K

506 AFC in the close vicinity of radio equipment,

cellular telephones, or directly above TV or com-

puter monitor picture tubes (see fig. 11). The supplied

connecting cable is long enough to allow the transmitter to be

placed at a safe distance from interference sources.

Interference caused by other users of the 864 MHz LPD

band are beyond AKG’s control.

8 Specifications

System Performance

Modulation: FM

Carrier frequency band: 864 MHz (LPD band)

Selectable carrier frequencies: FREQ 1: 863.5 MHz

FREQ 2: 864.0 MHz

FREQ 3: 864.5 MHz

T 306 AFC/T 406 AFC/T 506 AFC Transmitter

Power supply: 9 VDC, 500 mA

Radiation angle: approx. 360°

Max. radiated power: 10 mW ERP (Equivalent Radiated

Power)

Max. range (free field*): approx. 330 ft. (100 m)

Weight (T 306/406 AFC): approx. 9.7 oz. (275 g)

(T 506 AFC): approx. 11.1 oz. (315 g)

K 306 AFC/K 406 AFC Headphones

Distortion: <1%

Type: semi-open dynamic headphones

Weight: approx. 6.3 oz. (180 g)

K 306 AFC Headphones

Power supply: 3 VDC (2 x 1.2 V, 300 mAh AAA

size NiCd rechargeable batteries

supplied)

Battery life: approx. 10 hours

(NiCd rechargeable batteries)

Frequency range: 20 Hz to 22,000 Hz

Max. SPL: ~103 dB SPL

K 406 AFC Headphones

Power supply: 3 VDC (2 x 1.2 V, 600 mAh AAA

size NiMh rechargeable batteries

supplied)

Battery life: approx. 20 hours

(NiMh rechargeable batteries)

Frequency range: 20 Hz to 24,000 Hz

Max. SPL: ~105 dB SPL

K 506 AFC Headphones

Power supply: 3 VDC (2 x 1.2 V, 600 mAh AAA

size NiMh rechargeable batteries

supplied)

Battery life: approx. 20 hours

(NiMh rechargeable batteries)

Frequency range: 18 Hz to 24,000 Hz

Max. SPL: ~107 dB SPL

Distortion: <1%

Type: semi-open dynamic headphones

Weight: approx. 11.3 oz. (320 g)

* under ideal transmission conditions

9 Troubleshooting

ENGLISH

Symptom

No sound.

POWER ON/

CHARGE LED

does not light.

Mono sound on

headphones.

Loud noise.

Distorted sound.

Remedy

1. Connect AC adapter to transmitter and/or

AC outlet.

2. Connect transmitter to audio source.

3. Switch audio source on to feed signal to

transmitter input.

4. Set audio source volume to desired level.

5. Charge batteries.

6. Switch headphones on.

7. Set VOLUME control to desired level.

1. Connect transmitter to AC power.

2. Check orientation of batteries in battery

compartment.

3. Place headphones on transmitter correctly.

1. Switch audio source to stereo mode.

2. Check cable connection between transmitter and

audio source.

1. Press AUTOTUNING switch on headphones or

use FREQ selector to select different carrier

frequency and press AUTOTUNING on

headphones.

2. Increase audio source volume.

3. Check audio source.

4. Charge batteries.

5. Relocate transmitter (refer to fig. 11).

1. Decrease audio source volume.

2. Use FREQ selector on transmitter to select

different carrier frequency and press

AUTOTUNING switch on headphones.

3. Charge batteries.

Possible Cause

1. AC adapter is not connected to transmitter

and/or AC outlet.

2. Transmitter is not connected to audio source.

3. Connected audio source is switched off.

4. Volume control on audio source is at zero.

5. Batteries are low.

6. Headphones are switched off.

7. VOLUME control on headphones is at zero.

1. Transmitter is not connected to AC power.

2. Batteries are not correctly aligned with polarity

marks.

3. Headphones are incorrectly positioned on

transmitter.

1. Connected audio source operates in mono

mode.

2. Transmitter is not correctly connected to audio

source.

1. Transmitter and receiving frequencies are not

identical.

2. Audio level at transmitter input is too low.

3. Input signal is noisy.

4. Batteries are dead.

5. Transmitter position.

1. Audio level at transmitter input is too high.

2. Transmitter and headphones carrier frequencies

do not match.

3. Batteries are dead.

1 Introduction

Nous vous remercions d’avoir choisi un produit AKG.

Le système casque sans fil K 306 AFC/K 406 AFC/K 506 AFC

fait appel à une technique de transmission UHF ultra-moderne.

Pour profiter au maximum des avantages que vous offre le

K 306 AFC/K 406 AFC/K 506 AFC, lisez très attentivement

ce mode d’emploi avant la mise en service de votre

casque.

Conservez soigneusement le mode d’emploi pour pouvoir le

consulter lorsque vous vous posez des questions.

2 Description

Ce système casque

•repose sur les plus récentes avancées de la techniques de

transmission radio dans la bande UHF;

•dispose d’une fonction “Autotuning” permettant un réglage

automatique optimal du casque sur la fréquence émettrice;

•peut être connecté sur tout appareil audio, vidéo, télévisi-

on, PC ou micro-ordinateur portable ayant une sortie cas-

que ou AUDIO LINE;

•vous offre un plaisir d’écoute absolu en vous laissant une

parfaite liberté de mouvement dans un rayon de 100 m

dans des conditions de transmission idéales (champ libre);

le signal traverse les murs et les plafonds.

Vous pourrez partager avec d’autres personnes le plaisir

d’écoute exceptionnel offert par ce système casque en utilisant

plusieurs casques sur un même émetteur. Le casque

K 306 AFC/K 406 AFC/K 506 AFC peut être fourni

séparément en tant qu’accessoire!

3 Consignes de sécurité

1. Pour l’alimentation du casque, utilisez exclusi-

vement 2 accus de 1,2 V (fournis avec le systè-

me) ou 2 piles de 1,5 V dimension AAA.

2. N’essayez jamais d’utiliser la fonction de char-

ge pour charger des piles non rechargeables.

3. Avant de démarrer la charge, assurez-vous

qu’il y a bien des piles rechargeables (accus)

dans le casque.

4. Conformez-vous aux instructions de mise au rebut des piles

épuisées ou des accus détériorés. Ne les mettez jamais au

feu.

5. Utilisez toujours l’émetteur avec l’adaptateur secteur fourni

avec le système (9 V c.c., 500 mA). Vérifiez si la tension

indiquée sur l’adaptateur est bien identique à celle du sec-

teur sur lequel il doit fonctionner. L’utilisation de l’émetteur

avec un autre bloc secteur entraîne la perte de la garantie.

6. Après utilisation, mettez toujours le casque sur arrêt.

7. N’essayez jamais d’ouvrir le boîtier du casque ou de l’é-

metteur. Les interventions sur ces appareils ne peuvent être

effectuées que par des techniciens qualifiés.

8. Ne laissez jamais le casque ou l’émetteur à proximité d’une

source de chaleur (radiateur ou autre appareil de chauffa-

ge) ni dans un lieu où ils risquent d’être exposés directe-

ment au soleil, à une atmosphère poussiéreuse, à l’humi-

dité, à la pluie, aux températures au-dessous de 0°C ou

aux secousses.

9. N’utilisez jamais ni alcool, ni essence ou diluant pour pein-

ture pour nettoyer le casque ou l’émetteur.

10. Si le système casque ne doit pas être utilisé pendant un cer-

tain temps (p.ex. si vous partez en voyage) débranchez

l’adaptateur de la prise secteur.

11. Observez strictement les instructions du chapitre 7

‘Remarques importantes’.

4 Fournitures d’origine et accessoires

optionnels

4.1 Fournitures d’origine

Votre système casque se compose des éléments suivants:

Casque K 306 AFC, K 406 AFC

ou K 506 AFC

Emetteur T 306 AFC, T 406 AFC

ou T 506 AFC

Câble de liaison de 3,5 mm jack stéréo sur

2 cinchs pour raccorder l’émetteur à votre

équipement audio, vidéo, télévision, PC ou

micro-ordinateur portable.

Connecteur stéréo intermédiaire

3,5/6,3 mm

Adaptateur secteur pour l’alimentation de

l’émetteur (9 V c.c., 500 mA)

2 accus de 1,2 V, dimension AAA: NiMh,

600 mAh (K 406 AFC, K 506 AFC) ou

NiCd, 300 mAh (K 306 AFC) pour l’alimen-

tation du casque (placés dans le casque).

Si ces fournitures ne sont pas complètes, veuillez le signaler

immédiatement à votre fournisseur AKG.

4.1 Accessoires optionnels

Chargeur externe 6 V c.c., 100 mA pour

casques fournis ou optionnels (Fig. 12)

5 Eléments de commande

5.1 Casque (Fig. 1)

1. POWER : touche marche-arrêt

2. LED témoin : s’allume sur vert quand le casque est sous ten-

sion, sur rouge pendant la recharge des accus dans le cas-

que.

3a Contacts de charge

3b Embase pour chargeur externe optionnel

4. Compartiment des piles (sous le coussinet amovible)

5. Touche AUTOTUNING: active le réglage de fréquence

automatique

Version N° de référence

Normes UE (sauf UK) 6000 H 1002

Normes UK 6000 H 1003

Normes US 6000 H 1004

Casques N° de référence

K 306 AFC 6000 X 1054

K 406 AFC 6000 X 1055

K 506 AFC 6000 X 1061

6. VOLUME: réglage du volume

5.2 Emetteur (Fig. 2)

7. AUDIO IN, : entrées audio

8. DC 9 V: prise pour adaptateur secteur

9. FREQ: Sélecteur de fréquence

10. Surfaces de contact de charge

11. POWER ON/CHARGE: LED témoin tricolore marche/

arrêt/charge

6 Mise en service

6.1 Raccordement de l’émetteur au secteur

1. Branchez le câble de l’adaptateur secteur fourni avec le

système sur la prise DC 9 V (8) au dos de l’émetteur

(voir Fig. 3).

2. Vérifiez si la tension indiquée sur l’adaptateur

est bien identique à celle du secteur sur lequel

il doit fonctionner. Si c’est le cas, branchez l’adapta-

teur sur une prise secteur (voir Fig. 4). L’émetteur est alors

automatiquement en état de marche.

Notez que l’émetteur ne se met en service qu’au moment

où un signal audio arrive aux prises AUDIO IN ou à la

prise .

6.2 Raccordement de l’émetteur à la chaîne audio

ou vidéo

Vous pouvez connecter l’émetteur T 305 AFC soit sur une sortie

casque (prise jack de 3,5 mm ou 6,3 mm) soit sur une sortie

LINE OUT ou REC OUT.

6.2.1 Raccordement sur une sortie casque

1. Eteignez votre chaîne avant de connecter l’émetteur.

2. Enfoncez le connecteur cinch rouge (canal droit) du câble

de liaison fourni avec le système dans la prise AUDIO IN

R rouge (7) et le connecteur cinch blanc (canal gauche)

dans la prise AUDIO IN L blanche (7) au dos de l’émetteur

(voir Fig. 5).

3. Mettez le connecteur jack stéréo du câble de liaison (voir

Fig. 6/7) sur la sortie casque de votre chaîne.

4. Si votre sortie casque est une prise jack de 6,3 mm, insérez

le connecteur intermédiaire sur le câble et enfoncez le

connecteur intermédiaire dans la prise de sortie casque.

6.2.2 Raccordement sur une sortie

LINE OUT/REC OUT

1. Eteignez votre chaîne avant de connecter l’émetteur.

2. Enfoncez le connecteur cinch rouge (canal droit) du câble

de liaison fourni avec le système dans la prise rouge

LINE OUT R ou REC OUT R et le connecteur cinch blanc

(canal gauche) dans la prise blanche LINE OUT L ou

REC OUT L de votre chaîne (voir Fig. 7).

3. Enfoncez le connecteur jack stéréo du câble de raccorde-

ment dans la prise (7) au dos de l’émetteur (voir Fig. 8).

6.3 Comment charger les accus sur le casque

Les accus n’ont pas été chargés à l’usine, avant de les placer

dans le casque, afin de ne pas réduire leur durée de vie. Vous

devrez donc commencer par charger les accus

avant de mettre votre casque pour la première fois

en service. A cet effet, arrachez le film de protection en tirant

vigoureusement, aussi droit que possible.

Attention: Si vous utilisez le casque avec des piles

non rechargeables (voir point 6.4) n’essayez

jamais de les recharger en utilisant la fonction

de charge. Ceci risquerait d’endommager gra-

vement votre système casque. Pour la mise au

rebut des piles épuisées, conformez-vous aux

prescriptions en vigueur.

1. Placez le casque sur l’émetteur de manière à ce que les

contacts de charge (3) sur la face inférieure de l’écouteur

gauche reposent sur les surfaces de contact de charge (10)

de l’émetteur (voir Fig. 12).

La LED POWER ON/CHARGE (11) de l’émetteur s’allume

en rouge indiquant que la charge des accus est en cours.

Si un signal est appliqué à l’entrée de l’émetteur la LED

POWER ON/CHARGE (11) s’allume en orange.

Si la LED témoin POWER ON/CHARGE (11) ne s’allume

pas, tournez le casque de manière à ce que les contacts

de charge (3) reposent sur les surfaces de contact de char-

ge (10) de l’émetteur.

Il faut environ 7 heures pour charger les accus à fond (la

LED POWER ON/CHARGE (11) rouge reste allumée

même lorsque la charge est terminée). Vous pouvez laisser

le casque sur l’émetteur pendant une durée indéterminée

sans risque de surcharge.

N.B.: Pour prolonger au maximum la durée de vie

des accus, déchargez-les complètement envi-

ron une fois par mois.

A cet effet, laissez le casque sous tension en dehors de

l’émetteur jusqu’à ce que la LED témoin (2) s’éteigne.

Rechargez ensuite les accus.

6.3.1 Chargeur externe optionnel

Pour charger les accus, vous pouvez également utiliser le char-

geur externe optionnel (voir Fig. 12). Temps nécessaire : env. 7

heures.

1. Connectez le câble du chargeur sur l’embase de charge

(3b) du casque.

2. Branchez le chargeur sur une prise secteur.

La LED témoin (2) du casque s’allume en rouge, indiquant

que la charge des accus est en cours.

Remarque : Les casques K 306 AFC et K 406 AFC peuvent

être utilisés pour l’écoute pendant que la charge est en cours.

6.4 Remplacement des accus

Avec le temps, la capacité des accus diminue. Lorsque vous con-

staterez que le casque équipé des accus d’origine n’a plus une

autonomie suffisante, vous pourrez remplacer les accus par des

accus neufs de 1,2 V ou par des piles alcalines normales de

1,5 V, dimension AAA.

1. Enlevez le coussinet de l’oreillette gauche (voir Fig. 9).

2. Enlevez les accus ou les piles usés.

3. Mettez les accus ou les piles neufs dans le compartiment

des piles (4) comme indiqué à la Fig. 10 en veillant à ne

pas inverser la polarité.

4. Remettez l’oreillette sur l’écouteur et faites-la tourner dans le

sens de la montre jusqu’à enclenchement.

6.5 Mise en service du casque

1. Détachez le casque de l’émetteur.

2. Mettez sous tension l’équipement audio, vidéo ou T.V. ou

le PC ou micro-ordinateur portable auquel est connecté l’é-

metteur.

Si un signal audio arrive à l’entrée de l’émetteur, la LED

POWER ON/CHARGE (11) de l’émetteur s’allume en vert.

N.B.: Si aucun signal n’arrive à l’entrée de l’émetteur dans

l’espace de 3 minutes environ, l’émetteur est automatique-

ment coupé et la LED POWER ON/CHARGE (11) s’éteint.

3. Mettez le bouton de réglage FREQ (9) de l’émetteur sur la

position médiane.

FRANÇAIS

4. Mettez le casque sous tension à l’aide de l’interrupteur

POWER (1). La LED témoin (2) s’allume en vert. Appuyez

sur la touche AUTOTUNING (5) du casque.

La fonction Autotuning règle automatiquement la fréquence

réceptrice sur la porteuse sur laquelle est réglé l’émetteur.

Très rapidement vous recevez au casque un signal clair et

exempt de parasites.

Si ce n’est pas le cas, sélectionnez une autre porteuse sur

l’émetteur à l’aide du bouton FREQ (9) et appuyez de nou-

veau sur la touche AUTOTUNING (5).

Vous pouvez vous mettre sur une des trois fréquences dis-

ponibles à l’aide du sélecteur FREQ (9).

5. Réglez le volume à l’aide de la commande VOLUME (6) du

casque pour l’audition souhaitée.

6.6 Fonctionnement de la LED POWER ON/CHARGE

La LED… L’émetteur …

…est allumée sur vert:…est raccordé au secteur et à la chaî-

ne audio et reçoit un signal. Le casque

n’est pas sur l’émetteur, la fonction de

charge est coupée.

…est allumée sur orange:…est raccordé au secteur et à la chaî-

ne audio et reçoit un signal. Le casque

est sur l’émetteur et la fonction de

charge est en cours.

…est allumée sur rouge:…n’a pas reçu de signal depuis plu-

sieurs minutes, le casque est sur l’é-

metteur et la fonction de charge est en

cours.

…est éteinte:…n’a pas reçu de signal depuis plu-

sieurs minutes, le casque n’est pas sur

l’émetteur et la fonction de charge est

coupée; OU

… n’est pas branché sur le secteur.

7 Remarques importantes

1. Lors d’une commutation entre les appareils de votre chaîne

HiFi ou au moment où vous connectez l’émetteur sur

l’équipement il peut se produire des craquements risquant,

sous un fort volume, de provoquer des troubles de

l’audition. Mettez donc toujours la commande de

VOLUME du casque sur minimum avant de passer

d’une source sonore (radio, tourne-disques, lecteur CD,

etc.) à une autre ou de connecter l’émetteur.

2. L’écoute au casque avec le volume réglé très fort peut être

à la longue à l’origine de troubles de l’audition.

3. Votre K 306 AFC/K 406 AFC/K 506 AFC qui utilise la

technique hautes fréquences est conforme à la réglementa-

tion européenne très stricte en la matière. Néanmoins, pour

les raisons relevant de la physique et qui sont sans rapport

avec la qualité du produit, il peut arriver que la réception

soit perturbée par des appareils émettant un fort rayonne-

ment parasite.

Pour un plaisir d’écoute maximum on évitera

donc d’utiliser le K 306 AFC/K 406 AFC/K 506

AFC à proximité d’un appareil de radiocom-

munication, d’un téléphone portable ou direc-

tement au-dessus des tubes d’appareils de

télévision ou d’écrans d’ordinateur (voir Fig. 11).

Le câble de liaison à l’émetteur fourni est assez long pour

permettre d’observer une distance suffisante.

Les perturbations dans l’utilisation du K 306 AFC/K 406

AFC/K 506 AFC provoquées par d’autres usagers de la

bande LPD de 864 MHz ne relèvent pas de la respons-

abilité d’AKG.

8 Caractéristiques techniques

Système

Modulation: F.M.

Bande de fréquence

porteuse: 864 MHz (bande LPD)

Fréquences porteuses FREQ 1: 863.5 MHz

pouvant être sélectionnées: FREQ 2: 864.0 MHz

FREQ 3: 864.5 MHz

Emetteur T 306 AFC/T 406/T 506 AFC

Alimentation: 9 V c.c., 500 mA

Angle de rayonnement : env. 360°

Puissance de sortie maxi: 10 mW ERP (Equivalent Radiated

Power)

Portée maxi. (champ libre*): env. 100 m

Poids: T 306/406 AFC: env. 275 g

T 506 AFC: env. 315 g

Casque K 306 AFC/K 406 AFC

Distorsion: < 1%

Type: casque dynamique semi-ouvert

Poids: env. 180 g

Casque K 306 AFC

Alimentation: 3 V c.c. (2 accus NiCd de 1,2 V,

300 mAh, dimension AAA fournis

d’origine)

Autonomie: 10 heures env. (avec accus NiCd)

Bande passante: 20 Hz - 22.000 Hz

Niveau de pression sonore maxi.: ~103 dB SPL

Casque K 406 AFC

Alimentation: 3 V c.c. (2 accus NiMh de 1,2 V,

600 mAh, dimension AAA fournis

d’origine)

Autonomie: 20 heures env. (avec accus NiMh)

Bande passante: 20 Hz - 24.000 Hz

Niveau de pression sonore maxi.: ~105 dB SPL

Casque K 506 AFC

Alimentation: 3 V c.c. (2 accus NiMh de 1,2 V,

600 mAh, dimension AAA fournis

d’origine)

Autonomie: 20 heures env. (avec accus NiMh)

Bande passante: 18 Hz - 24.000 Hz

Niveau de pression sonore maxi.: ~107 dB SPL

Distorsion: < 1%

Type: casque dynamique semi-ouvert

Poids: env. 320 g

* dans des conditions de transmission idéales

FRANÇAIS

9 Anomalies de fonctionnement et remèdes

Cause possible

1. L’adaptateur secteur n’est pas connecté sur l’émet-

teur ou n’est pas branché sur le secteur.

2. L’émetteur n’est pas raccordé à la source audio.

3. L’équipement audio/vidéo ou T.V. raccordé n’est

pas sous tension.

4. La commande de volume de l’équipement

audio/vidéo ou T.V. est sur zéro.

5. Les accus sont épuisés.

6. Le casque n’est pas sous tension.

7. La commande de volume du casque est sur zéro.

1. L’émetteur n’est pas branché sur le secteur.

2. Les accus ne sont pas placés correctement dans

le casque.

3. Le casque n’est pas mis correctement sur l’émet-

teur.

1. La source audio est sur mono.

2. L’émetteur n’est pas relié correctement à la source

audio.

1. Les fréquences émettrice et réceptrice ne concor-

dent pas.

2. Le niveau d’entrée audio de l’émetteur est trop

bas.

3. Le signal d’entrée est perturbé.

4. Les accus sont épuisés.

5. Position de l’émetteur.

1. Le niveau d’entrée audio de l’émetteur est trop

élevé.

2. Emetteur et casque ne sont pas réglés correcte-

ment l’un par rapport à l’autre.

3. Les accus sont épuisés.

Remède

1. Connecter l’adaptateur secteur sur l’émetteur ou

le brancher sur le secteur.

2. Raccorder l’émetteur à la souce audio.

3. Mettre l’appareil ou la chaîne sous tension pour

que l’émetteur reçoive un signal audio.

4. Régler le volume souhaité.

5. Recharger les accus.

6. Mettre le casque sous tension.

7. Régler le volume souhaité.

1. Brancher l’émetteur sur le secteur.

2. Vérifier la position des accus dans le comparti-

ment.

3. Positionner le casque correctement sur l’émetteur.

1. Mettre l’appareil utilisé sur stéréo.

2. Vérifier la liaison entre l’émetteur et l’appareil

utilisé.

1. Appuyer sur la touche AUTOTUNING du

casque ou changer de canal à l’aide du bouton

FREQ de l’émetteur et appuyer sur la

ouche AUTOTUNING du casque.

2. Augmenter le volume sur l’appareil utilisé.

3. Vérifier l’appareil utilisé.

4. Recharger les accus.

5. Positionner l’émetteur dans un autre endroit (voir

Fig. 11)

1. Réduire le volume sur l’appareil utilisé.

2. Changer de canal en agissant sur la commande

FREQ de l’émetteur et appuyer sur la

touche AUTOTUNING du casque.

3. Recharger les accus.

Anomalie

Pas de son

Le témoin de charge

ne s’allume pas

Restitution en mono

Bruit de fond fort

Son déformé

1 Introduzione

Egregio cliente!

Grazie di aver scelto un prodotto AKG.

Il sistema cuffia senza filo K 306 AFC/K 406 AFC/K 506 AFC

funziona con la più moderna tecnica di trasmissione UHF.

Per potervi godere in pieno i vantaggi del K 306 AFC/K 406

AFC/K 506 AFC, leggete per favore attentamente le presenti istru-

zioni per l’uso prima di mettere in esercizio l’impianto.

Conservate le istruzioni per l’uso per poterle consultare in caso

di necessità.

2 Breve descrizione

Questo sistema cuffia

•si basa sullo stato più recente della tecnica di radiotras-

missione nel settore UHF;

•èdotato di una funzione “Autotuning” per sintonizzare la

cuffia in modo automatico ed ottimale sulla frequenza del

trasmettitore;

•può venir gestito con tutti gli apparecchi audio, video e tv,

PC o notebook dotati di uscita cuffia o uscita AUDIO LINE;

•vi offre perfetto godimento acustico e completa libertà di

movimento, con una portata fino a 100 m a condizioni

ideali di trasmissione (campo libero); il segnale viene tras-

messo anche attraverso pareti e soffitti.

Per poter condividere il piacere acustico offerto dal vostro siste-

ma cuffia con altre persone, potete impiegare più cuffie con un

unico trasmettitore. Le cuffie K 306 AFC/K 406 AFC/

K 506 AFC sono disponibili anche separatamente

come accessorio!

3 Avvertenze di sicurezza

1. Fate funzionare la cuffia solo con due

accumulatori da 1,2 V (in dotazione) oppure

con due batterie da 1,5 V della dimensione

AAA.

2. Non cercate mai di caricare batterie non cari-

cabili con la funzione di carica.

3. Assicuratevi, prima di ogni carica, che nella

cuffia si trovino batterie (accumulatori) ricari-

cabili.

4. Smaltite batterie vuote o accumulatori guasti in base alle ris-

pettive norme vigenti. Non gettateli mai nel fuoco.

5. Fate funzionare il trasmettitore solo con l’adattatore di rete

in dotazione (9 V c.c., 500 mA). Controllate se la tensio-

ne indicata sull’adattatore di rete è conforme a quella della

vostra zona. Se impiegate il trasmettitore con un altro ali-

mentatore, la garanzia si estingue.

6. Spegnete sempre la cuffia dopo l‘uso.

7. Non cercate di aprire la scatola della cuffia o del trasmet-

titore. Fate effettuare i lavori service solo da tecnici qualifi-

cati.

8. Non lasciate mai gli apparecchi nelle vicinanze di fonti di

calore, come p.e. radiatori o stufe elettriche, o in luoghi

dove sono esposti alla luce solare diretta, a polvere, umi-

dità, pioggia, temperature sotto 0°C o a scosse

meccaniche.

9. Non pulite mai la cuffia o il trasmettitore con alcool, ben-

zina o diluenti.

10. Se non usate il sistema cuffia per un periodo prolungato

(p.e. quando andate in viaggio), staccate l’adattatore di

rete dalla presa di corrente.

11. Tenete presente anche il capitolo 7 “Avvertenze

importanti”.

4 Dotazione ed accessori opzionali

4.1 In dotazione

Il vostro sistema cuffia consiste dei seguenti componenti:

Cuffia K 306 AFC, K 406 AFC o

K 506 AFC

Trasmettitore T 306 AFC, T 406 AFC

o T 506 AFC

Cavo di collegamento dalla spina jack ste-

reo 3,5 mm a 2 x cinch, per collegare il trasmet-

titore al vostro impianto audio, video e tv, PC o

notebook .

Connettore adattatore 3,5/6,3 mm

Adattatore di rete per l’alimentazione del

trasmettitore (9 V c.c., 500 mA)

2 accumulatori da 1,2 V, dimensione

AAA: NiMh, 600 mAh (K 406 AFC, K 506

AFC) o NiCd, 300 mAh (K 306 AFC), per

l’alimentazione della cuffia (inseriti nella cuffia)

Se manca un elemento in dotazione, rivolgetevi subito al vostro

rivenditore AKG.

4.1 Accessori opzionali

Apparecchio di carica esterno da 6 V, 100 mA

per cuffie in dotazione o opzionali (fig. 12)

5 Elementi di comando

5.1 Cuffia (fig. 1)

1. POWER: tasto on/off

2. LED di controllo: si accende di verde quando la cuffia è

inserita e di rosso quando gli accumulatori nella cuffia ven-

gono caricati.

3a Contatti di carica

3b Presa di carica per apparecchio di carica esterno opzio-

nale

4. Comparto batterie (sotto il cuscinetto sfilabile)

5. Tasto AUTOTUNING: attiva la funzione automatica di sin-

tonizzazione

Variante Numero d’ordine

Standard UE (salvo UK) 6000 H 1002

Standard UK 6000 H 1003

Standard US 6000 H 1004

Cuffie Numero d’ordine

K 306 AFC 6000 X 1054

K 406 AFC 6000 X 1055

K 506 AFC 6000 X 1061

6. VOLUME: regolatore volume

5.2 Trasmettitore (fig. 2)

7. AUDIO IN, : ingressi audio

8. DC 9 V: presa di collegamento per l’adattatore di rete

9. FREQ: rotella di regolazione frequenze

10. Superfici di contatto per la carica

11. POWER ON/CHARGE: LED di controllo a tre colori (per

controllare lo stato di carica e di esercizio).

6 Messa in esercizio

6.1 Collegamento del trasmettitore alla rete

1. Collegate il cavo dell’adattatore di rete in dotazione alla presa

DC 9 V (8) disposta sul retro del trasmettitore (vedi fig. 3).

2. Controllate se la tensione indicata sull’adatta-

tore di rete è conforme a quella della vostra

zona. Se questo è il caso, collegate l’adattatore a una

presa di corrente (vedi fig. 4). Il trasmettitore è automatica-

mente pronto all’esercizio.

Tenete presente che il trasmettitore si accende solo quando

è applicato un segnale audio alle prese AUDIO IN oppu-

re alla presa .

6.2 Collegamento del trasmettitore all’impianto

audio o video

Potete collegare il trasmettitore T 306 AFC o all’uscita cuffia

(presa jack da 3,5 mm o da 6,3 mm) o all’uscita LINE OUT

rispettivamente REC OUT.

6.2.1 Collegamento all‘uscita cuffia

1. Prima di collegare il trasmettitore al vostro impianto, speg-

nete l’impianto.

2. Collegate il connettore cinch rosso (canale destro) del cavo

di collegamento in dotazione alla presa rossa AUDIO IN R

(7) e il connettore cinch bianco (canale sinistro) alla presa

bianca AUDIO IN L (7); le due prese sono disposte sul retro

del trasmettitore (vedi fig. 5).

3. Inserite il connettore stereo jack del cavo di collegamento

(vedi fig. 6/7) nell’uscita cuffia del vostro impianto.

4. Se l’uscita cuffia del vostro apparecchio è una presa jack

da 6,3 mm, inserite il connettore adattatore in dotazione

nel cavo di collegamento. Collegate poi il connettore

adattatore all’uscita cuffia.

6.2.2 Collegamento all’uscita LINE OUT/REC OUT

1. Prima di collegare il trasmettitore al vostro impianto, speg-

nete l’impianto.

2. Collegate il connettore cinch rosso (canale destro) del cavo

di collegamento in dotazione alla presa rossa LINE OUT R

rispettivamente REC OUT R, e il connettore cinch bianco

(canale sinistro) alla presa bianca LINE OUT L rispettiva-

mente REC OUT L del vostro impianto (vedi fig. 6/7).

3. Inserite il connettore stereo jack del cavo di collegamento

nella presa (7) disposta sul retro del trasmettitore (vedi

fig. 8).

6.3 Carica degli accumulatori nella cuffia

Per non pregiudicare la durata di vita degli accumulatori, essi

vengono inseriti in fabbrica nella cuffia in stato scarico. Prima

di mettere in esercizio il sistema, dovete quindi

caricare gli accumulatori. Togliete a tale scopo il foglio

protettivo con uno strappo dalla cuffia tenendolo dritto.

ATTENZIONE: Se impiegate la vostra cuffia con

batterie non ricaricabili (vedi capitolo 6.4),

non cercate mai di ricaricarle con la funzione

di carica perché ciò comporterebbe danni

gravi al vostro sistema cuffia. Smaltite le

batterie vuote secondo le rispettive norme

vigenti in materia.

1. Posizionate la cuffia sul trasmettitore in modo che i contatti

di carica (3) disposti sul lato inferiore del sistema audio sini-

stro poggiano sulle superfici di contatto per la carica (10)

del trasmettitore (v. fig. 12).

Il LED POWER ON/CHARGE (11) sul trasmettitore si

accende di rosso indicando così che gli accumulatori nella

cuffia vengono caricati. Se all’ingresso del trasmettitore è

applicato un segnale, il LED POWER ON/CHARGE (11)

si accende di arancione.

Se il LED POWER ON/CHARGE (11) non si accende,

girate la cuffia fin quando i contatti di carica (3) poggiano

sulle superfici di contatto per la carica (10) del trasmettito-

re.

Dopo circa 7 ore, gli accumulatori sono caricati (il LED

POWER ON/CHARGE (11) continua ad accendersi di

rosso). Potete lasciare la cuffia permanentemente sul tras-

mettitore senza che gli accumulatori si sovraccarichino.

Importante: Per mantenere la capacità degli accu-

mulatori il più a lungo possibile, scaricateli

completamente una volta al mese.

A tale scopo, togliete la cuffia dal trasmettitore e lasciatela

accesa fin quando il LED di controllo (2) si spegne.

Ricaricate gli accumulatori.

6.3.1 Apparecchio di carica esterno opzionale

Potete caricare gli accumulatori anche con l’apparecchio di cari-

ca esterno opzionale (vedi fig. 12). Durata di carica: 7 ore

circa.

1. Inserite il cavo dell’apparecchio di carica nella presa di

carica (3b) della cuffia.

2. Inserite l’apparecchio di carica in una presa di rete.

Il LED di controllo (2) disposto sulla cuffia si accende di rosso

indicando così che gli accumulatori vengono caricati.

Avvertenza: Le cuffie K 306 AFC e K 406 AFC possono

venir usate per l’ascolto anche durante la carica.

6.4 Sostituzione accumulatori

Col passare del tempo, la capacità di ogni accumulatore dimi-

nuisce. Se la durata d’esercizio della cuffia con gli accumulato-

ri in dotazione non corrisponde più alle vostre esigenze, potete

sostituire gli accumulatori con nuovi accumulatori da 1,2 V

oppure con normali batterie da 1,5 V Alkali, dimensione AAA.

1. Togliete il cuscinetto auricolare del sistema d’ascolto sinistro

(vedi fig. 9).

2. Togliete gli accumulatori o le batterie consumate.

3. Inserite gli accumulatori o le batterie nuove nel comparto

batterie (4) come indicato nella fig. 10. Fate attenzione

alla giusta polarità!

4. Riponete il cuscinetto auricolare sul sistema audio e giratelo

in senso orario fin quando scatta.

6.5 Messa in esercizio dell’impianto

1. Togliete la cuffia dal trasmettitore.

2. Accendete l’impianto audio, video o tv, PC o notebook, al

quale è collegato il trasmettitore. Se è applicato un segna-

le audio all’ingresso del trasmettitore, il LED POWER

ON/CHARGE (11) sul trasmettitore si accende di verde.

Nota: Se per 3 minuti circa non arriva un segnale all’ingresso

del trasmettitore, questo si spegne automaticamente e il LED

POWER ON/CHARGE (11) si spegne.

ITALIANO

3. Portate il regolatore FREQ (9) disposto sul trasmettitore in

posizione di mezzo.

4. Accendete la cuffia con l’interruttore POWER (1). Il LED

POWER verde (2) si accende. Premete il tasto AUTO-

TUNING (5) sulla cuffia.

La funzione di Autotuning sintonizza la frequenza di rice-

zione in modo automatico sulla frequenza portante regola-

ta sul trasmettitore. Dopo breve tempo sentite il segnale lim-

pido e senza disturbi nella cuffia.

Se questo non è il caso, scegliete un’altra frequenza portan-

te, con l’aiuto del regolatore FREQ (9) disposto sul trasmetti-

tore e premete di nuovo il tasto AUTOTUNING (5).

Con il selettore FREQ (9) potete regolare una delle tre diffe-

renti frequenze portanti.

5. Scegliete il volume desiderato servendovi del regolatore

VOLUME (6) disposto sulla cuffia.

6.6 Funzionamento del LED POWER ON/CHARGE

Il LED ... Il trasmettitore...

…si accende di verde: …è collegato alla rete e all’impi-

anto audio e riceve un segnale.

La cuffia non si trova sul trasmetti-

tore, la funzione di carica è spen-

ta.

…si accende di arancione:…è collegato alla rete e all’impi-

anto audio e riceve un segnale.

La cuffia si trova sul trasmettitore,

la funzione di carica è accesa.

…si accende di rosso: …non riceve un segnale da alcu-

ni minuti, la cuffia si trova sul

trasmettitore, la funzione di carica

è accesa.

…non si accende:…non riceve un segnale da alcu-

ni minuti, la cuffia non si trova sul

trasmettitore, la funzione di carica

è spenta; o

…non è collegato alla rete.

7 Avvertenze importanti

1. Quando regolate il vostro impianto hi-fi o quando collega-

te il trasmettitore all’impianto, si possono verificare dei colpi

acustici che, a volume alto, possono danneggiare l‘udito.

Portate quindi il regolatore VOLUME sempre al minimo

prima di scegliere le diverse fonti audio (radio, giradischi,

lettore cd ecc.) o prima di collegare il trasmettitore.

2. L’ascolto con cuffia a volume estremamente alto, soprattut-

to per periodi prolungati, può provocare danni all’udito.

3. Il vostro K 306 AFC/K 406 AFC/K 506 AFC è un appa-

recchio dalla tecnica a frequenze alte che soddisfa le

severe norme europee. Per ragioni fisiche che non hanno

niente a che fare con la qualità del prodotto, la ricezione

può venir pregiudicata da apparecchi che emanano una

forte radiazione perturbatrice.

Per un godimento acustico senza disturbo non

fate funzionare il vostro K 306 AFC/K 406

AFC/K 506 AFC nelle immediate vicinanze di

apparecchi radio, cellulari o direttamente al di

sopra di schermi televisivi o monitor di com-

puter (vedi fig. 11). Il cavo di collegamento in dotazione

è abbastanza lungo per poter mantenere una distanza suf-

ficiente.

Disturbi nell’impiego del K 306 AFC/K 406 AFC/

K 506 AFC causati da altri utenti della gamma 864 MHz

(LPD) esulano dalla sfera d’influsso della AKG.

8 Dati tecnici

Dati del sistema

Tipo di modulazione: FM

Gamma delle frequenze

portanti: 864 MHz (gamma LPD)

Frequenze portanti regolabili: FREQ 1: 863.5 MHz

FREQ 2: 864.0 MHz

FREQ 3: 864.5 MHz

Trasmettitore T 306 AFC/T 406 AFC/T 506 AFC

Alimentazione: 9 V c.c., 500 mA

Raggio di radiazione: 360° circa

Capacità di trasmissione 10 mW ERP

massima: (Equivalent Radiated Power)

Portata massima: 100 m circa

Peso:

T 306 AFC/T 406 AFC: 275 g circa

T 506 AFC: 315 g circa

Cuffia K 306 AFC/K 406 AFC

Distorsione armonica: <1%

Tipo: cuffia dinamica semiaperta

Peso: 180 g circa

Cuffia K 306 AFC

Alimentazione: 3 V c.c. (2 accumulatori NiCd da

1,2 V, 300 mAh tipo AAA, in

dotazione)

Durata d’esercizio: 10 ore circa (accumulatori NiCd)

Risposta in frequenza: 20 - Hz-22.000 Hz

Livello massimo di pressione acustica: ~103 dB SPL

Cuffia K 406 AFC

Alimentazione: 3 V c.c. (2 accumulatori NiMh

da 1,2 V, 600 mAh tipo AAA, in

dotazione)

Durata d’esercizio: 20 ore circa (accumulatori NiMh)

Risposta in frequenza: 20 Hz - 24.000 Hz

Livello massimo di pressione acustica: ~105 dB SPL

Cuffia K 506 AFC

Alimentazione: 3 V c.c. (2 accumulatori NiMh

da 1,2 V, 600 mAh tipo AAA, in

dotazione)

Durata d’esercizio: 20 ore circa (accumulatori NiMh)

Risposta in frequenza: 18 Hz - 24.000 Hz

Livello massimo di pressione acustica: ~107 dB SPL

Distorsione armonica: <1%

Tipo: cuffia dinamica semiaperta

Peso: 320 g circa

* a condizioni ideali di trasmissione

9 Guida alla soluzione di problemi

ITALIANO

Possibili cause

1. L‘adattatore di rete non è collegato al trasmettito-

re o alla presa di corrente.

2. Il trasmettitore non è collegato all’apparecchio

audio/video, tv, PC o notebook.

3. L’apparecchio audio/video o tv collegato non

funziona.

4. Il regolatore volume dell’apparecchio audio/

video, tv, PC o notebook è in posizione zero.

5. Gli accumulatori sono scarichi.

6. La cuffia è spenta.

7. Il regolatore volume disposto sulla cuffia è in

posizione zero.

1. Il trasmettitore non è collegato alla rete.

2. Gli accumulatori non sono inseriti correttamente

nella cuffia.

3. La cuffia non è posizionata correttamente sul tras-

mettitore.

1L’apparecchio audio/video, tv, PC o notebook

collegato è in posizione mono.

2. Il trasmettitore non è collegato correttamente all’-

apparecchio audio/video, tv, PC o notebook.

1. Frequenza di trasmissione e di ricezione non

coincidono.

2. Il livello d’ingresso audio sul trasmettitore è

troppo basso.

3. Il segnale d’ingresso è disturbato da fruscìo.

4. Gli accumulatori sono scarichi.

5. Posizione del trasmettitore.

1. Il livello audio d’ingresso del trasmettitore è trop-

po alto.

2. Trasmettitore e cuffia non sono sintonizzati perfett-

amente tra di loro.

3. Gli accumulatori sono scarichi.

Rimedio

1. Collegare l’adattatore di rete al trasmettitore

oppure alla presa di corrente.

2. Collegare il trasmettitore all’apparecchio

audio/video, tv, PC o notebook.

3. Accendere l’apparecchio o l’impianto per far

arrivare al trasmettitore un segnale audio.

4. Regolare il volume sul livello richiesto.

5. Caricare gli accumulatori.

6. Accendere la cuffia.

7. Regolare il volume sul livello desiderato.

1. Collegare il trasmettitore alla rete.

2. Controllare la posizione degli accumulatori nel

comparto batterie.

3. Posizionare la cuffia in modo corretto sul tras-

mettitore.

1. Portare l’apparecchio in posizione stereo.

2. Controllare il collegamento a cavo fra trasmettito-

re e apparecchio.

1. Premere il tasto AUTOTUNING sulla cuffia o

ambiare il canale con il regolatore FREQ dispo-

sto sul trasmettitore e premere il tasto

AUTOTUNING sulla cuffia.

2. Portare a volume più alto il regolatore del volume

sull’apparecchio collegato.

3. Controllare l’apparecchio collegato.

4. Caricare gli accumulatori.

5. Posizionare il trasmttitore in un’altro luogo (fig. 11).

1. Portare a volume più basso il regolatore di volu-

me dell’apparecchio collegato.

2. Cambiare canale con l‘aiuto del regolatore

FREQ ADJUST disposto sul trasmettitore e preme-

re il tasto AUTOTUNING sulla cuffia.

3. Caricare gli accumulatori.

Problema

Non c’è segnale

Il LED di controllo

per la funzione di

carica non si

accende

Riproduzione in

mono

Fruscìo forte

Suono distorto

1 Introducción

Estimada/o cliente:

Muchas gracias por haber elegido un producto AKG.

Los auriculares inalámbricos K 306 AFC/K 406 AFC/K 506

AFC funcionan con la técnica de transmisión UHF más moderna.

Para poder disfrutar de todas las ventajas de estos auriculares,

lea por favor estas instrucciones de empleo con atención antes

de usarlos por primera vez.

Guarde las instrucciones de empleo en un lugar seguro de modo

que pueda consultarlas si se le presenta alguna duda.

2 Descripción

Este sistema de auriculares:

•se basa en la técnica de radiotransmisión UHF en su ver-

sión más actualizada;

•dispone de una función de “Autotuning“ para una perfecta

sintonización automática del auricular con la frecuencia de

transmisión;

•puede hacerse funcionar en cualquier aparato de audio,

video y TV, PC o Notebook que tenga salida de auricular

o AUDIO LINE;

•ofrece perfecta acústica y absoluta libertad de movimiento

a una distancia de hasta 100 metros en condiciones idea-

les de transmisión (campo libre) recepcionando las señales

de transmisión también a través de paredes y techos.

Con el transmisor se pueden usar varios auriculares y compartir

así con otras personas este excepcional “placer acústico“. Los

auriculares K 306 AFC/K 406 AFC/K 506 AFC pue-

den adquirirse por separado como accesorio.

3 Indicaciones de seguridad

1. Use para los auriculares sólo dos

acumuladores de 1,2 V (suministrados con el

sistema) o dos pilas comunes de 1,5 V tamaño

AAA.

2. No utilice la función de carga para tratar de

cargar pilas no recargables.

3. Antes de comenzar el procedimiento de carga,

asegúrese de que las pilas en los auriculares

son recargables.

4. No arroje al fuego las pilas descargadas ni los acumula-

dores estropeados. Depóngalas cumpliendo con las dispo-

siciones de eliminación de basuras vigentes.

5. Utilice el transmisor sólo con el adaptador de CA (Corriente

Alterna) suministrado junto con el mismo (9 V DC,

500 mA). Verifique que la tensión de corriente eléctrica del

lugar sea la misma que la indicada en el adaptador de

CA. Si utiliza el transmisor con otro adaptador de CA

caduca la garantía.

6. Apague los auriculares después de cada uso.

7. No intente abrir la carcasa de los auriculares o del trans-

misor. Los trabajos de servicio deben ser realizados única-

mente por técnicos autorizados.

8. No deje los auriculares o el transmisor cerca de fuentes de

calor (por ej. radiadores) ni en lugares en los que estén

expuestos a la luz directa del sol, acumulación de polvo,

humedad, lluvia, temperaturas bajo 0°C o sacudidas.

9. No limpie los auriculares o el transmisor con alcohol, ben-

cina o diluyente para pinturas.

10. Si no va a usar el sistema de auriculares durante mucho

tiempo (por ej. si se va de viaje), desenchufe el adaptador

de CA de la toma de corriente de la pared.

11. Tenga en cuenta también las indicaciones importantes del

capítulo 7.

4 Elementos incluidos en el suministro y

accesorios opcionales

4.1 Elementos incluidos en el suministro

El sistema de auriculares consta de los siguientes componentes:

Auriculares K 306 AFC, K 406 AFC o K

506 AFC

Transmisor T 306 AFC, T 406 AFC o T

506 AFC

Cable de conexión con un jack estereofónico

de 3,5 mm para conectar al transmisor y dos

conectores cinch para conectar al equipo de

audio, video y TV, PC o Notebook.

Jack adaptador estereofónico

3,5/6,3 mm

Adaptador de CA para alimentación eléctrica

del transmisor (9 V DC, 500 mA)

Dos acumuladores de 1,2 V tamaño

AAA: NiMh, 600 mAh (K 406 AFC, K 506

AFC) o NiCd, 300 mAh (K 306AFC) para ali-

mentación de los auriculares (colocados en los

auriculares)

Si faltara algún componente del suministro, póngase por favor

de inmediato en contacto con su distribuidor AKG.

4.1 Accesorios opcionales

Cargador externo 6 V, 100mA para auri-

culares suministrados y opcionales (Fig. 12)

5 Controles

5.1 Auriculares (fig. 1)

1. POWER: tecla con/des

2. LED de control: se ilumina de verde cuando está encendi-

do el auricular y de rojo mientras se cargan los acumula-

dores en el auricular.

3a Contactos para carga de pilas recargables

3b Casquillo de carga para el cargador externo opcional

4. Compartimiento para pilas (debajo de la almohadilla des-

montable)

5. Tecla AUTOTUNING: activa la función automática de sin-

tonización

Variante Nr. de pedido

Norma EU (salvo UK) 6000 H 1002

Norma UK 6000 H 1003

Norma US 6000 H 1004

Auriculares Nr. de pedido

K 306 AFC 6000 X 1054

K 406 AFC 6000 X 1055

K 506 AFC 6000 X 1061

6. VOLUME: control de volumen

5.2 Transmisor (fig. 2)

7. AUDIO IN, : entradas de audio

8. DC 9 V: conector hembra para adaptador de CA

9. FREQ: conmutador selector de frecuencias

10. Superficies de contacto de carga

11. POWER ON/CHARGE: LED que emite luz en tres colores

diferentes para indicar estados de carga y de operación.

6 Puesta en funcionamiento

6.1 Conexión del transmisor a la red

1. Conecte el cable del adaptador de CA suministrado al

conector hembra DC 9 V (8) de la parte posterior del trans-

misor (ver fig. 3).

2. Verifique que la tensión de corriente eléctrica

del lugar sea la misma que la indicada en el

adaptador de CA. De ser así, enchufe el adaptador de

CA a la red (ver fig. 4) y el transmisor estará listo para fun-

cionar.

Tenga en cuenta que el transmisor se activará recién cuan-

do haya una señal de audio en el conector hembra AUDIO

IN o .

6.2 Conexión del transmisor al equipo de audio o

vídeo

El transmisor puede conectarse a una salida para auriculares

(jack estereofónico 3,5 mm ó 6,3 mm) o a salidas LINE OUT o

REC OUT.

6.2.1 Conexión a salida para auriculares

1. Antes de conectar el transmisor al equipo, apague el

equipo.

2. Enchufe el conector de clavija cinch rojo (canal derecho)

del cable de conexión suministrado al conector hembra

rojo AUDIO IN R (7) y el conector de clavija cinch

blanco (canal izquierdo) al conector hembra blanco

AUDIO IN L (7) de la parte posterior del transmisor (ver

fig. 5).

3. Enchufe el jack estereofónico del cable de conexión (ver

fig. 6/7) a la salida para auriculares del equipo.

4. Si el equipo tiene como salida para auriculares un

conector hembra de 6,3 mm, utilice el jack adaptador

estereofónico 3,5/6,3 mm para enchufar el jack este-

reofónico del cable de conexión a la salida para auri-

culares del equipo.

6.2.2 Conexión a salidas LINE OUT o REC OUT

1. Antes de conectar el transmisor al equipo, apague el

equipo.

2. Enchufe el conector de clavija cinch rojo (canal derecho)

del cable de conexión suministrado al conector hembra

rojo LINE OUT R o REC OUT R y el conector de clavija

cinch blanco (canal izquierdo) al conector hembra blanco

LINE OUT L o REC OUT L del equipo (ver fig. 6/7).

3. Enchufe el jack estereofónico del cable de conexión al

conector hembra (7) de la parte posterior del transmisor

(ver fig. 8).

6.3 Cargar los acumuladores de los auriculares

Para no menoscabar la vida útil de los acumuladores, en la

fábrica estos se colocan descargados en el auricular. Por lo

tanto, antes de la primera puesta en servicio tiene

que cargar los acumuladores. Para ello retire la lámina

protectora del auricular con un fuerte tirón en sentido recto.

ATENCIÓN: Si utiliza los auriculares con pilas no

recargables (véase cpítulo 6.4), no intente

recargarlas con la función de carga. Esto pro-

duciría daños graves en su sistema de auricu-

lares. Deponga las pilas cumpliendo con las

disposiciones de eliminación de basuras vigen-

tes.

1. Coloque el auricular de forma tal sobre el transmisor que

los contactos de carga (3) del lado inferior del sistema auri-

cular izquierdo estén sobre las superficies de contactos de

carga (10) del transmisor (véase Fig. 12).

El LED POWER ON/CHARGE (11) del transmisor emite luz

roja para indicar que se están cargando los acumuladores

de los auriculares. Si hay una señal en la entrada del

transmisor, el LED POWER ON/CHARGE (11) emite luz

anaranjada.

Si no se ilumina el LED POWER ON/CHARGE (11), gire el

auricular hasta que los contactos de carga (3) estén sobre las

superficies de contactos de carga (10) del transmisor.

Los acumuladores se cargan por completo en unas 7 horas

(el LED POWER ON/CHARGE (11) del transmisor con-

tinúa emitiendo luz roja). Se pueden dejar los auriculares

todo el tiempo que se desee en posición de carga. No exi-

ste peligro de sobrecargar los acumuladores.

Importante: Para preservar el mayor tiempo posi-

ble la capacidad de carga de los acumulado-

res, descárguelos por completo una vez al mes

dejando los auriculares encendidos separados del transmi-

sor hasta que el LED de control (2) se apague.

Recargue los acumuladores.

6.3.1 Cargador externo opcional

Los acumuladores también los puede cargar con el cargador

externo opcional (véase Fig. 12). Tiempo de carga: aprox. 7

horas.

1. Conecte el cable del cargador al casquillo de carga (3b)

del auricular.

2. Conecte el cargador a un enchufe de red.

El LED de control (2) del auricular se ilumina de rojo, indi-

cando con ello que se están cargando los acumuladores.

Indicación: Los auriculares K 306 AFC y K 406 AFC los

puede utilizar también durante la carga para escuchar.

6.4 Recambio de los acumuladores

Con el tiempo va disminuyendo la capacidad de todo acumu-

lador. Cuando la duración de servicio del auricular con los acu-

muladores suministrados ya no corresponda a sus necesidades,

puede cambiar los acumuladores por unos nuevos de 1,2 V o

por pilas alcalinas normales de 1,5 V, tamaño AAA.

1. Desmonte la almohadilla del auricular izquierdo (ver fig. 9).

2. Saque los acumuladores o las pilas desgastados

3. Coloque los nuevos acumuladores o pilas en el comparti-

miento de pilas (4), tal como se indica en la Fig. 10 obser-

vando que la polaridad sea la correcta.

4. Coloque la almohadilla otra vez sobre el auricular y hága-

la girar en el sentido de las agujas del reloj hasta que se

enclave.

6.5 Puesta en funcionamiento del equipo

1. Coja los auriculares del transmisor.

2. Encienda la fuente de audio al que está conectado el trans-

misor.

Si hay una señal de audio en la entrada del transmisor, el LED

POWER ON/CHARGE (11) del transmisor emite luz verde.

ESPAÑOL

Nota: Si la entrada del transmisor no recibe señal durante unos

3 minutos, el transmisor se apaga automáticamente y el

LED POWER ON/CHARGE (11) deja de emitir luz.

3. Coloque el conmutador selector de frecuencias FREQ (9)

del transmisor en la posición mediana.

4. Encienda los auriculares con el interruptor POWER (1). El

LED de control (2) emite luz verde. Pulse el interruptor

AUTOTUNING (5) del auricular.

La función Autotuning sintoniza automáticamente la frecu-

encia de recepción con la frecuencia portadora ajustada

en el transmisor. Después de un corto tiempo se escucha la

señal en forma clara y sin perturbaciones en el auricular.

Si esto no llegara a suceder, ajuste otra frecuencia porta-

dora en el transmisor mediante el conmutador FREQ (9) y

pulse nuevamente el interruptor AUTOTUNING (5).

Con el conmutador FREQ (9) puede ajustar una de entre

tres diferentes frecuencias portadoras.

5. Regule el volumen del auricular con el control VOLUME (6).

6.6 Indicaciones del LED POWER ON/CHARGE

El LED... El transmisor...

…emite luz verde:…está conectado a la red y al equipo

de audio yrecibe una señal. Los auri-

culares no están en la posición de

carga; la función de carga está des-

activada.

…emite luz anaranjada: …está conectado a la red y al equi-

po de audio y recibe una señal. Los

auriculares están en la posición de

carga; la función de carga está activa-

da.

…emite luz roja:…no recibe señal desde hace unos

minutos. Los auriculares están en la

posición de carga; la función de

carga está activada.

…no emite luz:…no recibe señal desde hace unos

minutos. Los auriculares no están en la

posición de carga; la función de

carga está desactivada; o

…no está conectado a la red.

7 Indicaciones importantes

1. Al conmutar entre los distintos componentes del equipo HiFi

o conectar el transmisor al equipo HiFi pueden producirse

chasquidos. Esos ruidos son perjudiciales para los oídos

cuando el volumen está alto. Por tal motivo, se debe bajar

el volumen de los auriculares a mínimo antes de

conectar el transmisor o conmutar entre las distintas fuentes

de audio (radio, tocadiscos, reproductor de discos com-

pactos, etc.).

2. Escuchar con los auriculares con un volumen muy alto,

sobre todo durante mucho tiempo, puede dañar los oídos.

3. Aunque el sistema K 306 AFC/K 406 AFC/K 506 AFC

es un aparato de alta frecuencia que cumple con las est-

rictas normas europeas, por causas físicas no relacionadas

con la calidad del producto, fuentes de interferencia muy

potentes pueden influir la recepción.

Por ello, para poder disfrutar de una audición

sin interferencias, no debe usarse el sistema

K 306 AFC/K 406 AFC/K 506 AFC cerca de

equipos de radio, teléfonos portátiles o direc-

tamente arriba de tubos de imagen de televi-

sores o monitores de ordenadores (véase fig. 11).

El cable de conexión del transmisor incluido en el sumini-

stro es bastante largo como para mantener la distancia

necesaria con esos equipos.

Está fuera del alcance de la empresa AKG evitar interfe-

rencias producidas por otros usuarios de la banda LPD de

864 MHz.

8 Características técnicas

Datos del sistema

Tipo de modulación: FM

Banda de frecuencia

portadora: 864 MHz (banda LPD)

Frecuencias portadoras FREQ 1: 863.5 MHz

conmutables: FREQ 2: 864.0 MHz

FREQ 3: 864.5 MHz

Transmisor T 306 AFC/T 406 AFC/T 506 AFC

Alimentación de corriente: 9 V DC, 500 mA

Ángulo de transmisión: aprox. 360°

Potencia de emisión máxima: 10 mW ERP (Equivalent Radiated

Power)

Máx. alcance (campo libre*): apróx. 100 m

Peso: T 306/406 AFC: apróx. 275 g

T 506 AFC: apróx. 315 g

Auriculares K 306 AFC/K 406 AFC

Factor de distorsión: <1%

Tipo de construcción: auricular dinámico semiabierto

Peso: apróx. 180 g

Auricular K 306 AFC

Alimentación de corriente: 3 V DC (2 acumuladores NiCd

1,2 V, 300 mAh tamaño AAA

incluidos en el suministro)

Tiempo de operación: apróx. 10 horas (con los

acumuladores NiCd)

Campo de frecuencia audio: 20 Hz - 22.000 Hz

Nivel sonoro máx.: ~103 dB SPL

Auricular K 406 AFC

Alimentación de corriente: 3 V DC (2 acumuladores NiMh

1,2 V, 600 mAh tamaño AAA

incluidos en el suministro)

Tiempo de operación: apróx. 20 horas (con los

acumuladores NiMh)

Campo de frecuencia audio: 20 Hz - 24.000 Hz

Nivel sonoro máx.: ~105 dB SPL

Auricular K 506 AFC

Alimentación de corriente: 3 V DC (2 acumuladores NiMh

1,2 V, 600 mAh tamaño AAA

incluidos en el suministro)

Tiempo de operación: apróx. 20 horas (con los

acumuladores NiMh)

Campo de frecuencia audio: 18 Hz - 24.000 Hz

Nivel sonoro máx.: ~107 dB SPL

Factor de distorsión: <1%

Tipo de construcción: auricular dinámico semiabierto

Peso: apróx. 320 g

* en condiciones ideales de transmisión

Table of contents

Languages:

Popular Headphones manuals by other brands

Sony

Sony MDR-IF230 user manual

SWEEX

SWEEX SWBTHS100BL user manual

Etymotic Research

Etymotic Research ER4XR user manual

Onkyo

Onkyo E200BT quick start guide

UGREEN

UGREEN HiTune T3 manual

Sony

Sony MDR-1ADAC Start guide

WESTEND

WESTEND G69 ANC user manual

Savio

Savio WE-03 user manual

Philips

Philips Over Ear PH802 user manual

Sennheiser

Sennheiser HD 250 LINEAR II user guide

Jabra

Jabra REVO user manual

Insignia

Insignia NS-HP35MM23 Quick setup guide

Ear City

Ear City S user manual

Saramonic

Saramonic SR-BH40 manual

XD COLLECTION

XD COLLECTION XD P329.12X manual

Motorola

Motorola VERVE Loop Read me first

pTron

pTron Basspods Buds Plus product manual

EarFun

EarFun EarFun Free user manual

AKG K 506 AFC User manual

Popular Headphones manuals by other brands
