1.- Introducción
Módulo de alarma con control remoto vía SMS, con 4 entradas digitales y dos relés de salida.
Las alarmas detectadas en cualquiera de sus entradas, serán comunicadas por SMS de forma secuencial a los 10
números de teléfono guardados en su agenda interna, hasta que cualquiera de ellos confirme su recepción.
Tambien permite activar o desactivar a voluntad cualquiera de los 2 relés de salida, mediante mensajes SMS.
El módulo se alimenta a través de la red eléctrica de 230 V~ e incorpora una batería que garantiza su
funcionamiento en caso de fallo en el suministro eléctrico.
Incorpora funciones adicionales como envío de alertas en caso de fallo en el suministro eléctrico o en caso de
reestablecimiento del mismo, consulta de estado, etc.
2.- Versiones y referencias
3.- Mantenimiento y advertencias
ŸLimpie la superficie del equipo con un paño suave, agua y jabón.
ŸNo utilice detergentes abrasivos, gasolina, alcohol o disolventes.
ŸEl cableado de las señales de entrada de la alarma NUNCA debe instalarse en una conducción junto con
cables de potencia, control o alimentación.
ŸUtilizar el equipo no respetando las instrucciones del fabricante, puede alterar los requisitos de seguridad del
aparato.
ŸEl equipo debe ser instalado en un sitio protegido de las vibraciones, del agua y de los gases corrosivos,
donde la temperatura ambiente no supere el valor reflejado en los datos técnicos.
ŸEl circuito de alimentación debe estar provisto de un interruptor para su desconexión de mínimo 2 A, 230 V,
situado cerca del aparato. Los cables serán del tipo H05VV-F ó H05V-K.
2
ŸLa sección a utilizar dependerá de la normativa local vigente, pero nunca deberá ser inferior a 1 mm .
IMPORTANTE
-El tiempo de arranque desde que se conecta la alimentación hasta que el equipo es operativo es de
2 minutos aproximadamente.
-La tarjeta SIM debe tener el código PIN deshabilitado antes de instalarse en la alarma, consulte el
capítulo de instalación.
-Si utiliza una tarjeta SIM en modalidad pre-pago, recuerde comprobar regularmente que dispone de
saldo suficiente así como la fecha de caducidad del mismo, consulte con su operador GSM.
-Al conectar el equipo por primera vez, se iniciará la carga inicial de la batería, este proceso dura
aproximadamente 2 h, durante las cuales, se pueden generar mensajes de alerta de fallo en el
suministro eléctrico.
-La alarma se suministra con la batería desconectada, recuerde conectarla en el momento de la
instalación (Ver pág. 5).
MODELO
DESCRIPCIÓN
INCLUIDO
AKO-52044
Módulo de alarma GSM
Si
AKO-520441
Antena externa opcional con 2 m de cable
No
Equipos que incorporan acumuladores eléctricos recargables:
Este equipo incorpora acumuladores que deben reponerse cuando la autonomía del equipo sea inferior a
la duración asignada en las especificaciones del mismo. Al final de la vida del equipo, se deben llevar los
acumuladores a un centro de recogida selectiva ó bien devolver el equipo al fabricante.
Español
3
5204H401 Ed.01

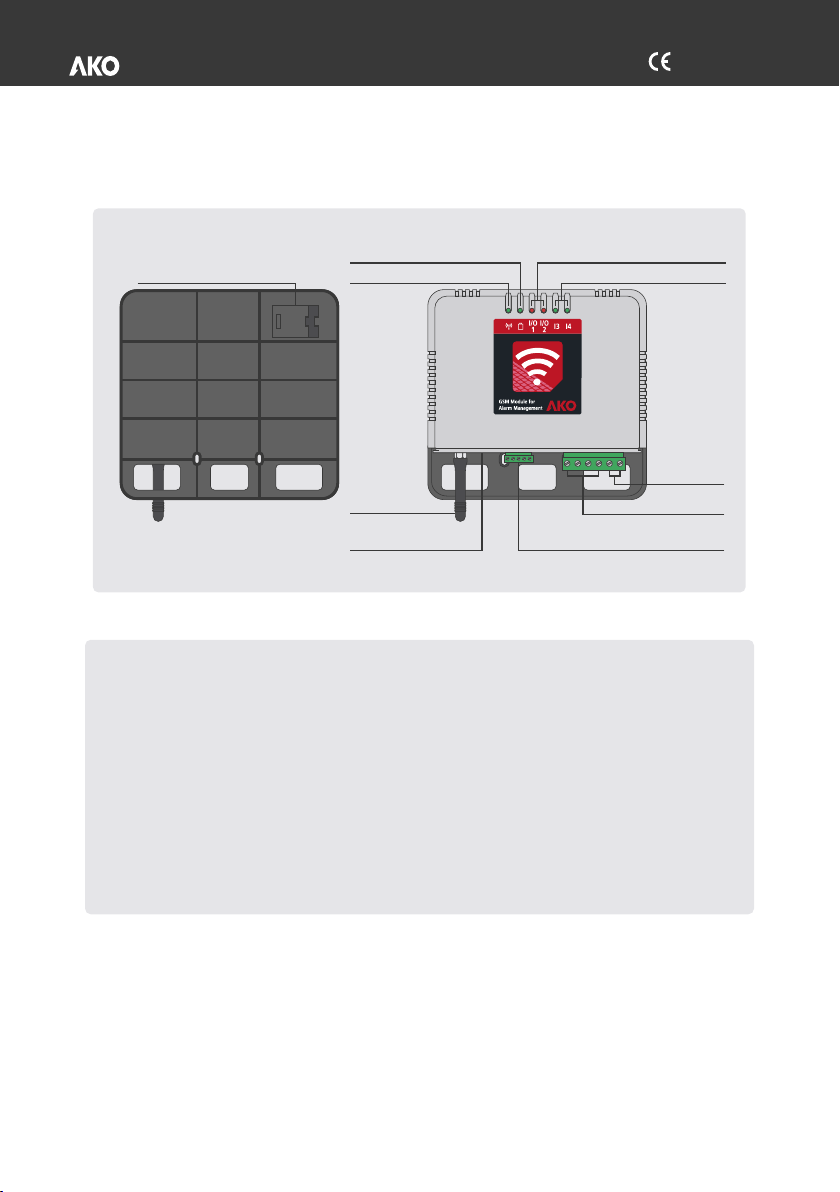

4.- Descripción del equipo
4.1.- Indicadores LED
LED de cobertura
Verde intermitente: Conectado, señal débil.
Rojo intermitente: En proceso de conexión / Sin señal.
LED de alimentación Verde fijo: Con alimentación. Batería conectada.
Verde intermitente: Con alimentación. Batería NO conectada.
Rojo fijo: Funcionando con batería (Sin alimentación).
Apagado: Sin Alimentación. Batería no conectada o sin carga.
LEDs de entradas / salidas 1 y 2 Verde intermitente: Entrada activa
Rojo intermitente: Salida activa
Rojo y verde alternativos: Entrada y salida activas.
LEDs de entradas 3 y 4 Verde intermitente: Entrada activa
Verde fijo: Conectado, buena señal.
Antena externa
Led de cobertura
Tapa tarjeta SIM
Led de alimentación Leds de entradas / salidas
Leds de entradas
Reset Entradas digitales
Salidas relés
Entrada
alimentación
4.2.- Funcionamiento a batería
En caso de fallo en el suministro eléctrico, la batería permite el funcionamiento de la alarma durante
aproximadamente 1 hora. Durante este tiempo, la alarma mantiene todas sus funciones operativas, incluidas las
entradas y salidas.
En caso de fallo o restablecimiento del suministro eléctrico, la alarma envía un SMS al administrador (Primer
número del listado de teléfonos) (Ver página 7).
4
5204H401 Ed.01

5204H401 Ed.01

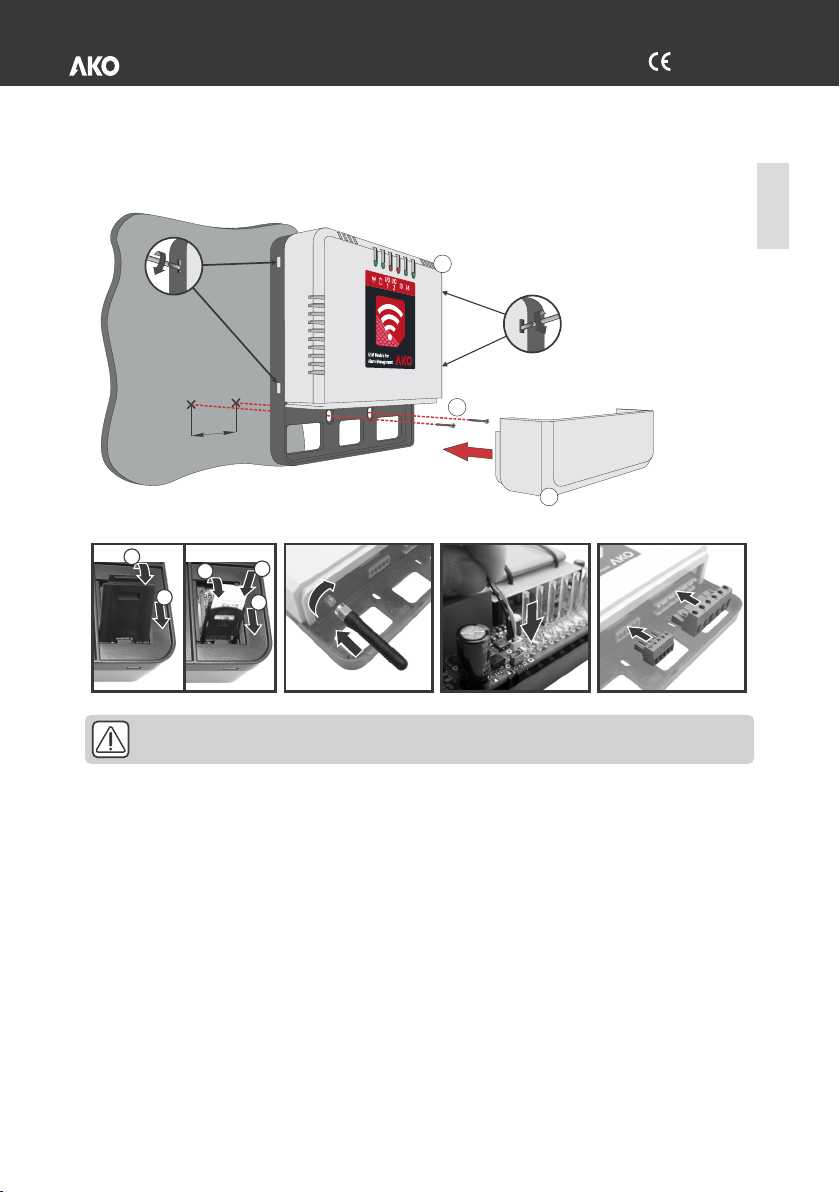

5.- Instalación
IMPORTANTE: Antes de proceder con la instalación de la alarma, comprobar que existe suficiente
cobertura en el lugar de instalación.
-Abrir la tapa de la tarjeta SIM de la parte posterior del equipo e instalar la tarjeta SIM (fig. 2). Recuerde que
debe deshabilitar el PIN.
-Montar la antena suministrada (figura 3).
-Retirar la tapa de conexiones (C) y la tapa principal (A) introduciendo un destornillador en las 4 ranuras y girandolo
90º (figuras 1a y 1b).
-Conectar la batería (figura 4) y comprobar que, tras unos segundos, el led de cobertura se ilumina en verde.
-Marcar y taladrar en la pared los 2 orificios de anclaje de la caja según la figura 1.
-Cerrar la tapa principal (A).
-Fijar la alarma a la pared mediante 2 tornillos (B) y 2 tacos (No incluidos).
-Realizar las conexiones según el esquema de la página 6. Las regletas son extraibles para facilitar el conexionado
(Figura 5).
-Cerrar la tapa (C).
Figura 1
Fig. 1a
Fig. 1b
Figura 2 Figura 4Figura 3
11
223
Español
48 mm
B
C
A
Figura 5
5

5204H401 Ed.01
6.- Conexionado
Desconectar siempre la alimentación para realizar el conexionado.
El circuito de alimentación debe estar provisto de un interruptor para su desconexión de mínimo 2 A,
230 V, situado cerca del aparato. El cable de alimentación será del tipo H05VV-F o H05V-K.
2
La sección a utilizar dependerá de la normativa local vigente, pero nunca deberá ser inferior a 1 mm .
Los cables para el conexionado del contacto del relé, deberán tener la sección adecuada según el equipo a conectar.
Asegurese de haber conectado la batería antes de la puesta en marcha del equipo.
Relé 1
5 A Relé 2 5 A
85-264 V~
50/60 Hz
Entradas
digitales
C1 O2 C2 A2 A1 O1 GND I1 I2 I3 I4
6

5204H401 Ed.01
7.- Configuración
La configuración de la alarma se realiza mediante el envío de mensajes (SMS) al número de teléfono instalado en
la alarma (Tarjeta SIM).
-En todos los ejemplos mostrados, se utiliza la contraseña por defecto indicada en la
etiqueta de la alarma. Si la ha modificado, recuerde sustituirla por la contraseña actual.
-La contraseña solo es necesaria para añadir teléfonos en el “listado de teléfonos” o para modificar la
propia contraseña. Para el resto de configuraciónes, solo es preciso que el teléfono origen este
registrado en el “listado de teléfonos”.
-Se recomienda el uso de la aplicación para smartphones Android “AKO SMS” disponible en
la página www.ako.com y en la Play Store de Google para realizar la configuración.
ADVERTENCIAS:
-En los mensajes de configuración, confirmación y control, utilice las comas (,) únicamente para separar
los diferentes parámetros, nunca para definir los mensajes de alerta. Los espacios en blanco sólo
tienen efecto al definir mensajes de alerta.
-Los mensajes pueden redactarse en mayúsculas o minúsculas indistintamente.
-Preste especial atención al corrector ortográfico de su teléfono móvil, compruebe que el mensaje es
correcto antes de enviarlo.
-Se recomienda no utilizar acentos.
Listado de teléfonos
Permite establecer la lista de teléfonos a la cual la alarma envía los mensajes de alerta y confirmación (ver pág. 9).
Únicamente los teléfonos de esta lista pueden realizar cambios en la configuración de la
alarma, confirmar alarmas o actuar sobre las salidas.
El primer número guardado en el listado se establece como administrador de la alarma,
únicamente el administrador recibe los mensajes de alerta de fallo o restablecimiento del
suministro eléctrico o de reinicio de la alarma.
Envíe “PHONELIST,<contraseña>,<t.respuesta>,<número1#número2#número3#número4...#número10>
Ejemplo: Para un tiempo de respuesta de 5 minutos, envíe:
Tras unos instantes, la alarma responde con el mensaje*:
Español
Enviar
PHONELIST OK
PHONELIST,1234,5,609111111
#609222222#609333333#609444444
#609555555#609666666#609777777
#609888888#609999999#609000000
<t.respuesta>
Tiempo máximo de confirmación en minutos, si transcurrido este tiempo, no se ha recibido
un mensaje de confirmación, se enviará la alerta al teléfono siguiente de la lista.
*En caso de recibir un mensaje de error, consulte la página 13.
7

5204H401 Ed.01
Configuración de entradas
Permite configurar el comportamiento de las entradas digitales.
Envíe “I(n), <NC / NO>, <t.persist.>, <mensaje>”
Ejemplo: Para configurar la entrada 2 como contacto normalmente abierto y con un tiempo de
persistencia de 15 segundos y un mensaje de alerta personalizado, envíe:
Tras unos instantes, la alarma responde con el mensaje*:
Personalización del mensaje de fallo del suministro eléctrico
Modifica los mensajes de aviso en caso de fallo y restablecimiento del suministro eléctrico.
Envíe “BATMSG,<mensaje OFF>,<mensaje ON>
Ejemplo: Envíe:
Tras unos instantes, la alarma responde con el mensaje*:
Personalización del mensaje de reset
Modifica el mensaje de aviso en caso de reinicio de la alarma. Este mensaje sólo se envía al primer número
del listado de teléfonos.
Ejemplo: Envíe “RESETMSG, <mensaje>
Tras unos instantes, la alarma responde con el mensaje*:
Enviar
Enviar
BATMSG OK
RESETMSG OK
BATMSG,Fallo en el suministro electrico,
El suministro electrico se ha restablecido
RESETMSG, La alarma se ha reiniciado
<mensaje OFF>
Mensaje en caso de fallo en el suministro eléctrico
<mensaje ON>
Mensaje en caso de restablecimiento del suministro eléctrico
Enviar
I2 OK
I2,NO,15,Temperatura alta
en camara de congelados
<n>
Número de la entrada a configurar.
<NC/NO>
Define la polaridad de la entrada: NO: Normalmente abierto, la alarma se activa al cerrarse.
NC: Normalmente cerrado, la alarma se activa al abrirse.
<t.persist.>
Tiempo en segundos que debe permanecer la entrada activa para enviar una alerta.
<mensaje>
Mensaje que se recibirá en caso de activarse la alarma de la entrada configurada.
8
*En caso de recibir un mensaje de error, consulte la página 13.

5204H401 Ed.01
Telef.
1
Telef.
10
Telef.
2
Telef.
9
Telef.
3
Telef.
8
Telef.
4
Telef.
7
Telef.
5
Telef.
6
Enviar
OK I4
OK
ALARM,I4,ALARMA IN 4
8.- Funcionamiento
Secuencia de envío de alarmas
Al detectar una alarma en alguna de las entradas, la alarma envía un SMS a los contactos asignados en el
siguiente orden:
Si el primer número no envía un mensaje de confirmación en el tiempo predefinido (Tiempo de respuesta), se
envía la alerta al número siguiente, y así sucesivamente. Si el último teléfono de la lista no responde, el sistema
volverá a comenzar por el primero.
Al enviar el mensaje de confirmación, la alarma no vuelve a notificarse hasta que desaparezca y vuelva a activarse.
El mensaje de alarma es configurable (ver pág. 8), si no se ha modificado, el mensaje recibido será similar a:
Confirmación de alarmas
Para confirmar una alarma recibida, responda el mensaje recibido con un OK I<numero de entrada>. No es
preciso introducir la contraseña de administrador, tras unos instantes, la alarma le responderá con un mensaje de
confirmación.
Ejemplo:
Tras unos instantes, la alarma responde con el mensaje*:
-En todos los ejemplos mostrados, se utiliza la contraseña por defecto indicada en la
etiqueta de la alarma. Si la ha modificado, recuerde sustituirla por la contraseña actual.
Español
ADVERTENCIAS:
-En los mensajes de configuración, confirmación y control, utilice las comas (,) únicamente para separar
los diferentes parámetros, nunca para definir los mensajes de alerta.
-Los espacios en blanco sólo tienen efecto al definir mensajes de alerta.
-Los mensajes pueden redactarse en mayúsculas o minúsculas indistintamente.
-Preste especial atención al corrector ortográfico de su teléfono móvil, compruebe que el mensaje es
correcto antes de enviarlo.
-Se recomienda no utilizar acentos.
-Se recomienda el uso de la aplicación para smartphones Android “AKO SMS” disponible en
la página www.ako.com y en la Play Store de Google para realizar la configuración.
9
*En caso de recibir un mensaje de error, consulte la página 13.

5204H401 Ed.01
Control de los relés
Puede activar o desactivar los relés de salida a voluntad, mediante el envío de mensajes SMS, lo cual le permite
actuar sobre la instalación a distancia.
Para modificar el estado de los relés, envíe “RELES,<estado del relé 1>, <estado del relé 2>”.
Estados del relé:
Ejemplo: Para activar el relé 1 y desasactivar el relé 2, envíe:
Tras unos instantes, la alarma responde con el mensaje*:
Aviso de fallo del suministro eléctrico
Si se produce un fallo en el suministro eléctrico, la alarma pasa a operar en modo batería y envía un mensaje de
alerta al administrador.
En caso de agotarse la batería, los relés activos se desactivan y permanecen así aunque se restablezca el
suministro eléctrico.
Cuando el suministro eléctrico se restablezca, la alarma enviará un mensaje de alerta al administrador.
El mensaje de alerta para ambos casos es personalizable (Ver pág. 8).
Aviso de reinicio
En caso de reinicio del equipo, sea por fallo en la alimentación o por reinicio forzado por pulsador de reset, la
alarma envía un mensaje personalizado (ver pág. 8) al primer teléfono de la lista. Si no ha personalizado el
mensaje, la alerta no se enviará.
Funcion de reset
La alarma dispone de dos tipos de reset:
-Reset parcial. Presionar el botón reset durante menos de 5 segundos: La
alarma se reinicia manteniendo la configuración actual.
-Reset total. Presionar el botón de reset durante más de 5 segundos: La
alarma se reinicia volviendo a la configuración de fábrica, incluida la
contraseña. (Todos los leds se encienden y se apagan 3 veces).
POWER OFF (BATTERY ON)
POWER ON (BATTERY OFF)
0
Desactivado
1
Activado
Enviar
RELE 1: ON
RELE 2: OFF
RELES,1,0
10
*En caso de recibir un mensaje de error, consulte la página 13.

5204H401 Ed.01
9.- Consultas y errores
Consulta del listado de teléfonos
Permite conocer el listado de teléfonos actual de la alarma.
Envíe “PHONELIST”
Tras unos instantes, la alarma responde con un mensaje similar a este*:
Consulta de configuración de entradas
Permite conocer la configuración actual de las entradas digitales.
Envíe “GETCONF”
Tras unos instantes, la alarma responde con un mensaje similar a este*:
Enviar
Enviar
PHONELIST
GETCONF
I1, NO, 15, Temperatura alta en camara de frutas
I2, NO, 15, Temperatura alta en camara de congelados
I3, NC, 15, Puerta abierta en camara de frutas
I4, NC, 15, Puerta abierta en camara de congelados
Ix
Número de la entrada
NC/NO
Polaridad de la entrada: NO: Normalmente abierto, la alarma se activa al cerrarse.
NC: Normalmente cerrado,la alarma se activa al abrirse.
15
Tiempo en segundos que debe permanecer la entrada activa para enviar una alerta
Temperatura alta ....
Mensaje que se recibirá en caso de activarse la alarma
5
Tiempo máximo de confirmación en minutos, si transcurrido este tiempo, no se
ha recibido un mensaje de confirmación, se enviará la alerta al teléfono siguiente
de la lista.
609111111 / 609000000
Primer número de la lista / Último número de la lista
PHONELIST,5,609111111
#609222222#609333333#609444444
#609555555#609666666#609777777
#609888888#609999999#609000000
Español
11
*En caso de recibir un mensaje de error, consulte la página 13.

5204H401 Ed.01
Enviar
Enviar
Enviar
Consulta de estado
Para consultar el estado del equipo en cualquier momento, envíe “STATUS”.
Envíe “STATUS”
Tras unos instantes, la alarma responde con un mensaje similar a este*:
Consulta de teléfono
La alarma devuelve el número desde el que se le envía el mensaje. Sirve para confirmar el formato en el que la
alarma recibe el nº de teléfono y poder configurar correctamente el listado de teléfonos. (evitando prefijos
internacionales, números cortos, etc.).
Envíe “MYPHONE”
Tras unos instantes, la alarma responde con algo similar a*:
Consulta de versión
La alarma informa de la versión de firmware instalada, este dato es necesario si debe realizar cualquier consulta
con el servicio técnico.
Envíe “VERSION”
Tras unos instantes, la alarma responde*:
INPUTx
ALARM: Alarma activa en la entrada indicada
NO ALARM: Alarma inactiva en la entrada indicada
OUTPUTx
OFF: Relé inactivo en la salida indicada
ON: Relé activo en la salida indicada
BATTERY
OFF: Equipo funcionando con alimentación a 230 V
ON: Sin alimentación a 230 V, equipo funcionando a batería
SIGNAL STRENGTH
Indica la intensidad de la señal recibida:
> -101 dBm =
Entre -99 y -91 dBm =
Entre -89 y -81 dBm =
Entre -79 y -65 dBm =
< -65 dBm =
INPUT1: NO ALARM INPUT2: ALARM
INPUT3: NO ALARM INPUT4: NO ALARM
OUTPUT1; OFF OUTPUT2: OFF
BATTERY: OFF
SIGNAL STRENGTH: -65 dBm
TIME: 2016/03/17 11:17:40
MY PHONE IS: 609111111
Firmware version 0.9
STATUS
MYPHONE
VERSION
12
*En caso de recibir un mensaje de error, consulte la página 13.

5204H401 Ed.01
11.- Especificaciones
Alimentación ........................................................................................................................85-264 V~ 50/60 Hz
Consumo ...........................................................................................................................................4.8 - 6.2 VA
Batería...............................................................................................................................................LI-Po 1.1 Ah
Autonomía sin alimentación..............................................................................................................Hasta 1 Hora
Nº de entradas digitales......................................................................................................................................4
Nº de salidas............................................................................................................................2, libres de tensión
Relés de salida ..........................................................................................................................SPST 250 Vac, 5 A
Modem.......................................................................................................Quad Band GSM 850/900/1800/1900
Potencia de salida Para EGSM850 y EGSM900...............................................................................33 dB ± 2 dB
Para GSM1800 y GSM1900 ..............................................................................30 dB ± 2 dB
Temperatura ambiente de trabajo Sin batería ..............................................................................-10 ºC a 60 ºC
Con batería................................................................................0 ºC a 45 ºC
Temperatura ambiente de almacenaje Sin batería..........................................................................-20 ºC a 70 ºC
Con batería ........................................................................-20 ºC a 60 ºC
Humedad ............................................................................................................5 .. 95 % RH (Sin condensación)
Grado de protección .....................................................................................................................................IP 30
Dimensiones (Excluyendo prensaestopas y conectores) ............................................................152 x 150 x 44 mm
Peso aproximado Sin batería....................................................................................................................390 g
Con batería ..................................................................................................................420 g
Español
-Además de los métodos descritos, la comunicación con la alarma también puede realizarse
mediante el la aplicación para smartphones Android “AKO SMS” disponible en la página
www.ako.com y en la Play Store de Google.
-El uso de la aplicación “AKO SMS”, implica el envío de mensajes SMS tanto por
parte de la alarma como por parte del usuario de dicha aplicación, consulte el coste de
este servicio con su operador.
Mensajes de error
En caso de efectuar una operación no válida o no permitida, la alarma responde con diferentes tipos de error
según el caso:
Error 1: La contraseña no es válida.
Error 2: El número de teléfono origen de los mensajes no esta registrado en el listado de teléfonos.
Error 3: La aplicación solicitada no está disponible.
10.- Aplicación
13

Index Page
AKO Electromecànica thanks you and congratulates you on the purchase of our product, the development and manufacture of which
involved the most innovative technologies, as well as rigorous production and quality control processes.
Our commitment to achieving customer satisfaction and our continuous efforts to improve day by day are confirmed by the various
quality certificates obtained.
This is a high performance, technologically advanced product. Its operation and the final performance achieved will depend, to a great
extent, on correct planning, installation, configuration and commissioning. Please read this manual carefully before proceeding to install
it and respect the instructions in the manual at all times.
Only qualified personnel may install the product or carry out technical support.
This product has been developed for use in the applications described in the manual. AKO Electromecànica does not guarantee its
operation in any use not foreseen in this document and accepts no liability in the case of damage of any type which may result from
incorrect use, configuration, installation or commissioning.
Complying with and enforcing the regulations applying to installations where our products are destined to be used is the responsibility of
the installer and the customer. AKO Electromecànica accepts no liability for damage which may occur due to failure to comply with these
regulations. Rigorously follow the instructions described in this manual.
In order to extend the lifetime of our products to the maximum, the following points must be observed:
Do not expose electronic equipment to dust, dirt, water, rain, moisture, high temperatures, chemical agents or corrosive
substances of any type.
Do not subject equipment to knocks or vibrations or attempt to handle them in any way differently to that indicated in
the manual.
Do not under any circumstances exceed the specifications and limitations indicated in the manual.
Respect the indicated environmental conditions for operation and storage at all times.
During installation and on completion of this, avoid the presence of loose, broken or unprotected cables or cables in poor
condition. These may constitute a risk for the equipment and its users.
AKO Electromecànica reserves the right to make any modification to the documentation and the product without prior notification.
14
1.
2. Versions and references...............................................................................................................15
3. Maintenance and warnings .........................................................................................................15
4. Equipment description.................................................................................................................16
4.1. LED indicators ...................................................................................................................16
4.2. Battery mode operation .....................................................................................................16
5. Installation..................................................................................................................................17
6. Wiring.........................................................................................................................................18
7. Configuration..............................................................................................................................19
8. Operation ...................................................................................................................................21
9. Queries and errors.......................................................................................................................23
10. Application................................................................................................................................25
11. Specifications............................................................................................................................25
Introduction................................................................................................................................15
5204H401 Ed.01

1.- Introduction
2.- Versions and references
3
Alarm module with remote control via GSM, with 4 digital inputs and two output relays.
The alarms detected in any of its inputs will be communicated sequentially by SMS to the 10 telephone numbers
saved in its internal phone book until one of them confirms their reception.
It also allows activating or deactivating at will any of the 2 output relays, using SMS messages.
The module is powered by the 230 V~ mains supply and incorporates a battery that guarantees its operation in the
event of a power failure.
It incorporates additional functions such as sending alerts in the event of a power failure or in the event of its
reestablishment, status query, etc.
.- Maintenance and warnings
IMPORTANT
-The start-up time from when the power supply is connected until the unit is operating is
approximately 2 minutes.
-The SIM card must have the PIN code disabled before being installed in the alarm, refer to the
installation chapter.
-If you use a prepaid SIM card remember to regularly check that you have enough credit and its expiry
date, consult your GSM operator.
-When the unit is connected for the first time, the initial battery loading will start and this process
wi
).
ŸClean the surface of the equipment with a soft cloth, water and soap.
ŸDo not use abrasive detergents, petrol, alcohol or solvents.
ŸThe wiring of the alarm input signals should NEVER be installed in a conduit together with power, control or
feeder cables.
ŸUsing the unit not observing the manufacturer's instructions may alter the appliance's safety requirements.
ŸThe unit should be installed in a place protected from vibrations, water and corrosive gases, where the
ambient temperature does not exceed the value indicated in the technical data.
ŸThe power circuit should be equipped with a switch for its disconnection of at least 2 A, 230 V, situated near
the appliance. The cables will be H05VV-F or H05V-K.
2
ŸThe section to be used will depend on current local regulations, but should never be less than 1 mm .
ll last approximately 2 h, during which power failure alert messages can be generated.
-The alarm is supplied with the battery disconnected; please remember to connect it at the time of
installation (see pg. 17
Units that include rechargeable electrical accumulators:
This unit includes accumulators that should be replaced when the unit's battery life is under the duration
assigned in its specifications. At the end of the useful life of the unit, the accumulators should be taken
to a selective waste collection centre or returned to the manufacturer.
MODEL
DESCRIPTION
INCLUDED
AKO-52044
GSM Alarm module
Yes
AKO-520441
Optional external antenna with 2 m of cable
No
English
15
5204H401 Ed.01

4.- Equipment description
4.1.- LED indicators
Coverage LED Green constant: Connected, good signal.
Green flashing: Connected, weak signal.
Red flashing: In the process of connecting/No signal.
Power supply LED Green constant: With power supply. Battery connected.
Green flashing: With power supply. Battery NOT connected.
Red constant: Working on battery power (without power supply).
Switched off: No power supply. Battery not connected or not charged.
LEDs de entradas / salidas 1 y 2 Green flashing: Input active
Red flashing: Output active
Red and green alternating: Input and output active.
LEDs for inputs 3 and 4 Green flashing: Input active
External antenna
Coverage LED
SIM card cover
Power supply LED
LEDs for inputs/outputs
LEDs for inputs
Reset Digital inputs
Relay outputs
Power supply
input
4.2.- Battery mode operation
In the event of a power failure, the alarm can operate for approximately 1 hour on battery power. During this time
all of the alarm functions remain operational, including inputs and outputs.
In the event of a power failure or restoration of power, the alarm sends an SMS to the administrator (the first
number on the telephone list) (see page 19).
16
5204H401 Ed.01

5204H401 Ed.01
5.-
IMPORTANT: Before starting to install the alarm, check that there is enough coverage in the installation
place.
Installation
-Open the SIM card cover at the back of the unit and install the SIM card (Fig. 2). Remember that the PIN must
be disabled.
-Assemble the supplied antenna (figura 3).
-Remove the connections cover (C) and the main cover (A) by inserting a screwdriver into each of the 4 slots and
turning it by 90º (figures 1a and 1b).
-Connect the battery (Figure 4) and check that the coverage LED lights up green after a few seconds.
-Mark and drill the 2 fastening holes of the box on wall according to Figure 1.
-Close the main cover (A).
-Affix the alarm to the wall using two screws (B) and 2 plugs (not included).
-Make the wiring connections according to the diagram on page 6. The terminal strips can be detached to make
wiring easier (Figure 5).
-Close the cover (C).
Figure 1
Fig. 1a
Fig. 1b
Figure 2 Figure 4Figure 3
11
223
48 mm
B
C
A
Figure 5
English
17

5204H401 Ed.01
6.- Wiring
Always disconnect the power supply to do the wiring.
The power circuit should be equipped with a switch for its disconnection of at least 2 A, 230 V, situated near
the appliance.The power supply cable will be H05VV-F or H05V-K. The section tobe used will depend on
2
current local regulations, but should never be less than 1 mm .
Cables for wiring the relay contact should have an adequate section depending on the unit to be connected.
Make sure you have connected the batteries before starting-up the unit.
Relay 1
5 A Relay 2 5 A
85-264 V~
50/60 Hz
Digital
inputs
C1 O2 C2 A2 A1 O1 GND I1 I2 I3 I4
18

5204H401 Ed.01
7.- Configuration
Alarm configuration is carried out sending messages (SMS) to the telephone number installed in the alarm (SIM
Card).
-In all of the examples shown, the password printed on the alarm label is used by
default. If you have changed it, remember to replace it with the current password.
-The password is necessary only to add numbers to the “telephone list” or to change the password
itself. For all other configuration, it is necessary only for the telephone number sending the messages
to be registered on the “telephone list”.
-We recommend that you use the application “AKO SMS” for Android smartphones to carry out
the configuration. This is available on the page www.ako.com and in the Google Play Store.
WARNINGS:
-In the configuration, confirmation, and tracking messages, use commas (,) only to separate the
different parameters, never to define alert messages. The only purpose of the blank spaces is to define
alert messages.
-Messages can be entered in capital or lower-case letters, whichever is acceptable.
-Pay special attention to your mobile telephone's spell check function. Check that the message is
correct before sending it.
-We recommend you do not use accents.

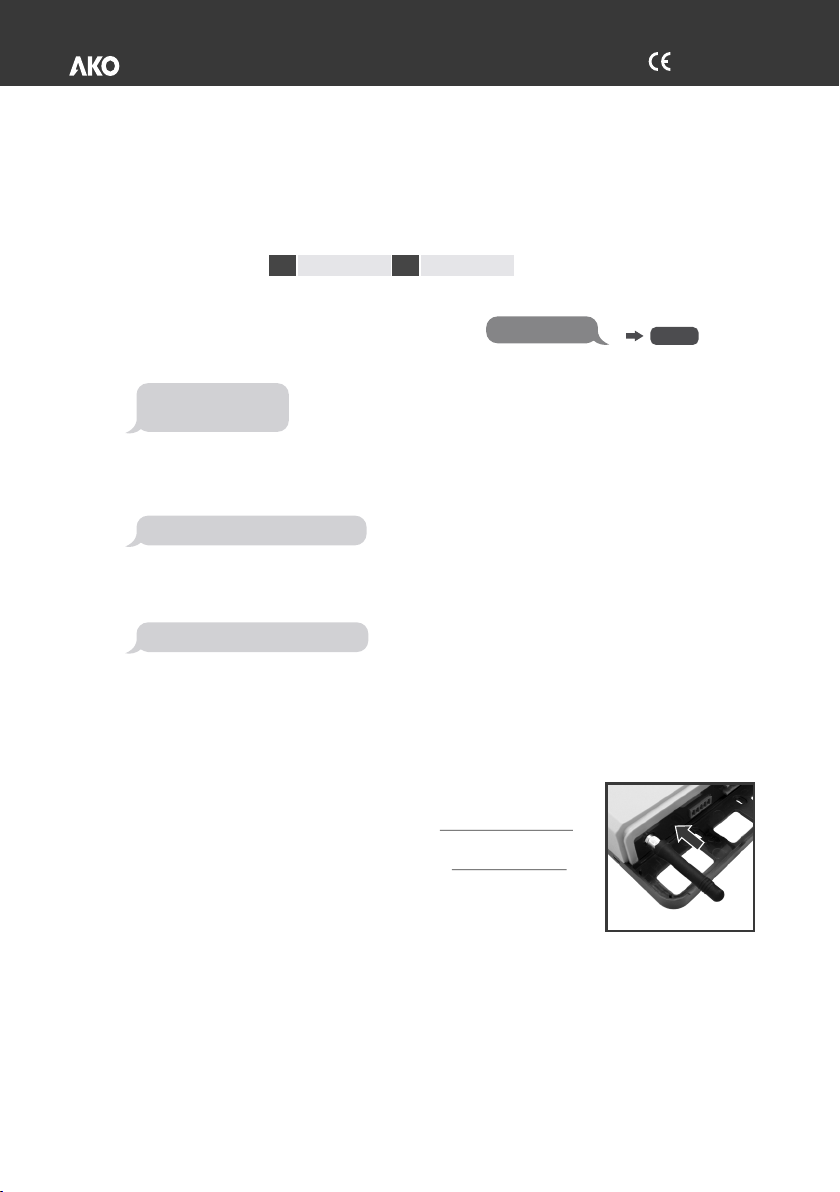

Telephone list
Allows you to create a list of telephone numbers to which the alarm sends alert and confirmation messages (see pg. 21).
Only the telephone numbers on this list can make changes to the alarm configuration,
confirm alarms or act on the outputs.
The first number saved in the list is set up as the alarm administrator. Only the
administrator will receive the alert messages for power failure, restoration of power, or
reset of the alarm.
Send “PHONELIST,<password>,<response time>,<number1#number2#number3#number4...#number10>
Example: For a response time of 5 minutes, send:
After a few seconds, the alarm responds with the message*:
Send
PHONELIST OK
PHONELIST,1234,5,609111111
#609222222#609333333#609444444
#609555555#609666666#609777777
#609888888#609999999#609000000
<response time>
Maximum confirmation time in minutes; if after this time a confirmation message has not
been received, the alert will be sent to the next telephone on the list.
English
19
*If you receive an error message, refer to page 25.

5204H401 Ed.01
Input configuration
Allows you to configure the behaviour of the digital inputs.
Send “I(n), <NC/NO>, <persistence time>, <message>”
Example: To configure input 2 as a normally open contact, with a persistence time of 15 seconds and a
customised alert message, send:
After a few seconds, the alarm responds with the message*:
Customisation of power failure message
Change the alert message for power failure or restoration of power.
Send “BATMSG,<message OFF>,<message ON>
Example: Send:
After a few seconds, the alarm responds with the message*:
Customisation of the reset message
Change the alert message for the alarm reset. This message is sent only to the first number on the
telephone list.
Example: Send “RESETMSG, <message>
After a few seconds, the alarm responds with the message*:
Send
Send
BATMSG OK
RESETMSG OK
BATMSG,Power failure,
Power has been restored
RESETMSG, The alarm has been reset
<message OFF>
Message in the event of power failure
<message ON>
Message in the event of power being restored
Send
I2 OK
I2,NO,15,High temperature
in frozen food cold room
<n>
Number of the input to be configured.
<NC/NO>
Defines the input polarity: NO: Normally open, the alarm is activated on closing.
NC: Normally closed, the alarm is activated on opening.
<persist. t.>
Time in seconds that the input must remain active to send an alert.
<message>
Message that will be received if the alarm for the configured input is activated.
20
*If you receive an error message, refer to page 25.
