AL-KO TOP 1402 KT User manual

www.al-ko.com
460 514
a b c d e
f
2004

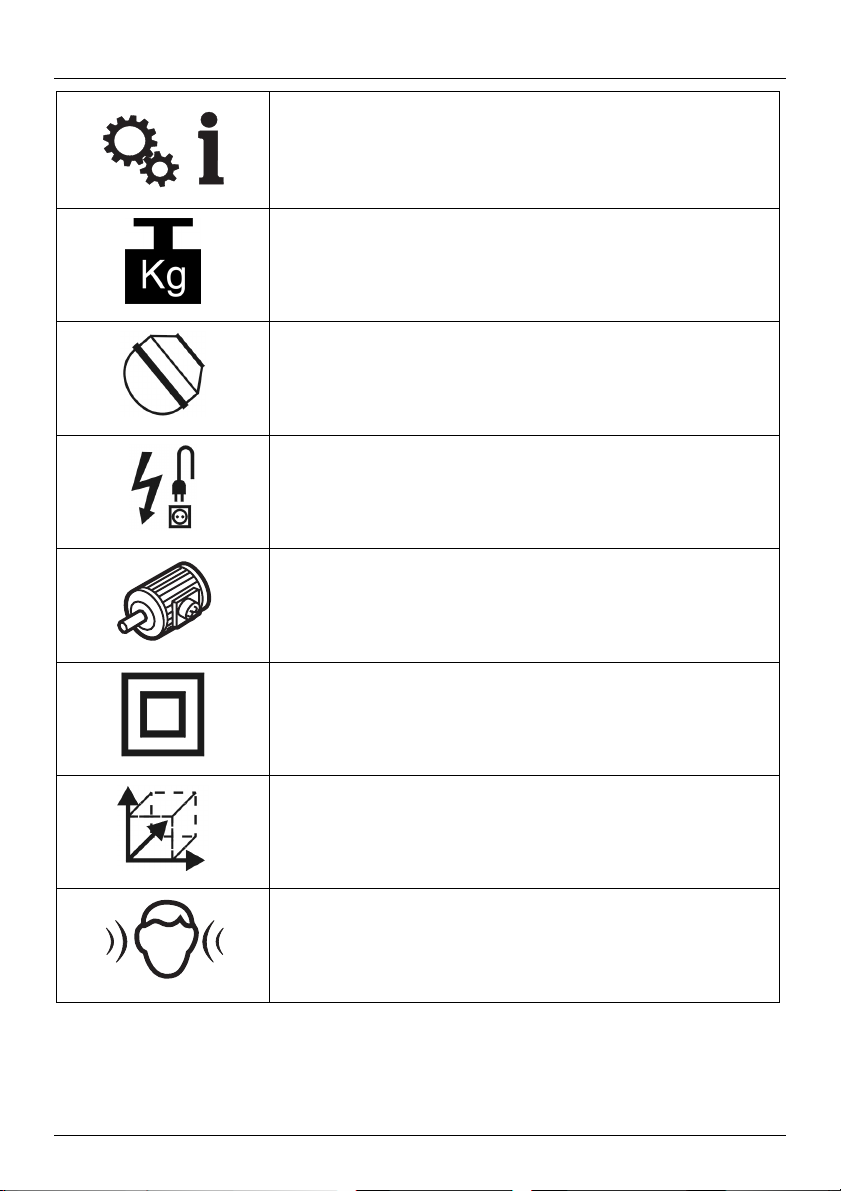

TOP 1402 KT

TOP 1402 KT
Art. Nr.112332
63 kg
132 l
230 V~/ 50 Hz
0,6 kW
II / IP 44
ca. 1230x730x1300 mm
LWA 88 dB(A)

Betonmischer
D 1
Sicherheitshinweise
Bedienungsanleitung lesen und danach handeln.
Diese für späteren Gebrauch und Nachbesitzer
aufbewahren.
Sicherheitshinweise sowie Warnhinweise auf
dem Gerät beachten.
Die technischen Daten Ihres Betonmischers
finden Sie am Anfang der Bedienungsanleitung.
Allgemeine Sicherheitshinweise
Kindern und Jugendlichen unter 16 Jahren sowie
Personen unter Alkohol-, Drogen- oder Medika-
menteneinfluss ist der Gebrauch nicht gestattet.
Örtliche Bestimmungen können das Mindestalter
des Benutzers festlegen.
Die Unfallverhütungsvorschriften sind einzu-
halten.
Hände und Füße von rotierenden Teilen fern hal-
ten.
Betonmischer darf nur mit Original-Ersatzteilen
betrieben werden.
Reparaturen am Betonmischer dürfen nur durch
autorisierte Fachbetriebe durchgeführt werden.
Der Betonmischer darf nur in Betrieb genommen
werden, wenn der Betonmischer und die An-
schlussleitung keine Beschädigungen aufweisen.
Betonmischer nicht unbeaufsichtigt lassen.
Sicherheitseinrichtungen
Motorschutzschalter
Bei Überlastung des Betonmischers schaltet der
Motorschutzschalter den Motor aus. Die Funktion
des Motorschutzschalters darf nicht außer Kraft
gesetzt werden.
Hat der Motorschutzschalter den Betonmischer
ausgeschaltet, wie folgt handeln:
1. Betonmischer vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkühlzeit von 2 bis 3 Minuten
Stromanschluss wiederherstellen und Beton-
mischer einschalten.
Anschlussleitung
Nur Gummikabel der Qualität H07RN-F nach
VDE 0282 Teil 14 mit einem Leitungsquerschnitt
von 3 х1,5 mm² verwenden.
Die Typbezeichnung muss auf der Anschlusslei-
tung vermerkt sein.
Die maximal zulässige Kabellänge ist 50 m.
Nur eine Anschlussleitung mit ausreichender
Länge benutzen. Es ist nicht gestattet, mehrere
Anschlussleitungen miteinander zu verbinden.
Stecker und Kupplungsdose müssen aus Gummi
sein.
Anschlussleitung, Stecker und Kupplungsdose
müssen spritzwassergeschützt sein.
Reparaturen an der Anschlussleitung, am Ste-
cker und an der Kupplungsdose dürfen nur durch
autorisierte Fachbetriebe durchgeführt werden.
Eine defekte Anschlussleitung (z. В. mit Rissen,
Schnitt-, Quetsch- oder Knickstellen in der Isola-
tion) darf nicht verwendet werden.
Steckverbindungen nicht der Nässe aussetzen.
!
Gefahr!
Anschlussleitung nicht beschädigen oder
durchtrennen.
Im Schadensfall wie folgt handeln:
1. Anschlussleitung sofort vom Stromnetz tren-
nen.
Elektrische Voraussetzungen:
TOP 1402 KT
− 230 V/50 Hz Wechselstrom
− Mindestquerschnitt
Anschlussleitung = 1,5 mm²
− Mindestabsicherung Netzanschluss = 10 A

Betonmischer
D 2

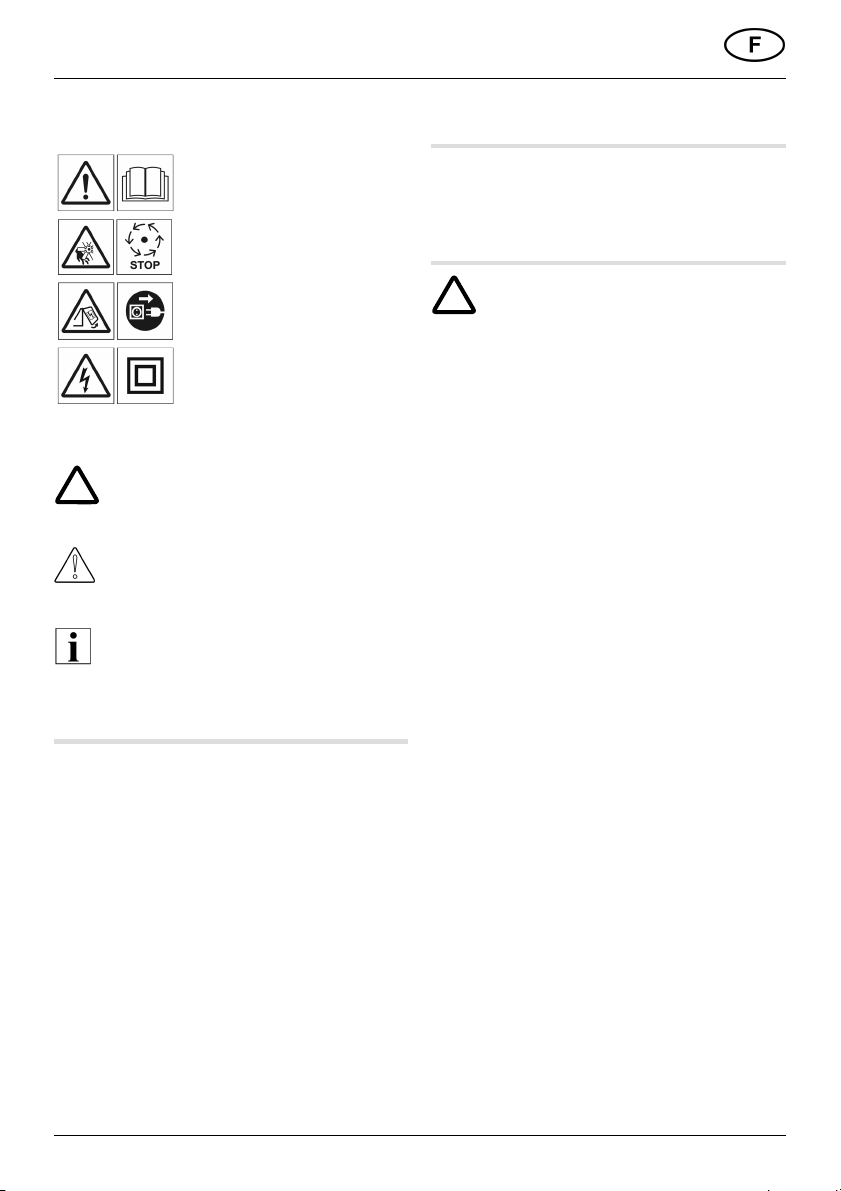

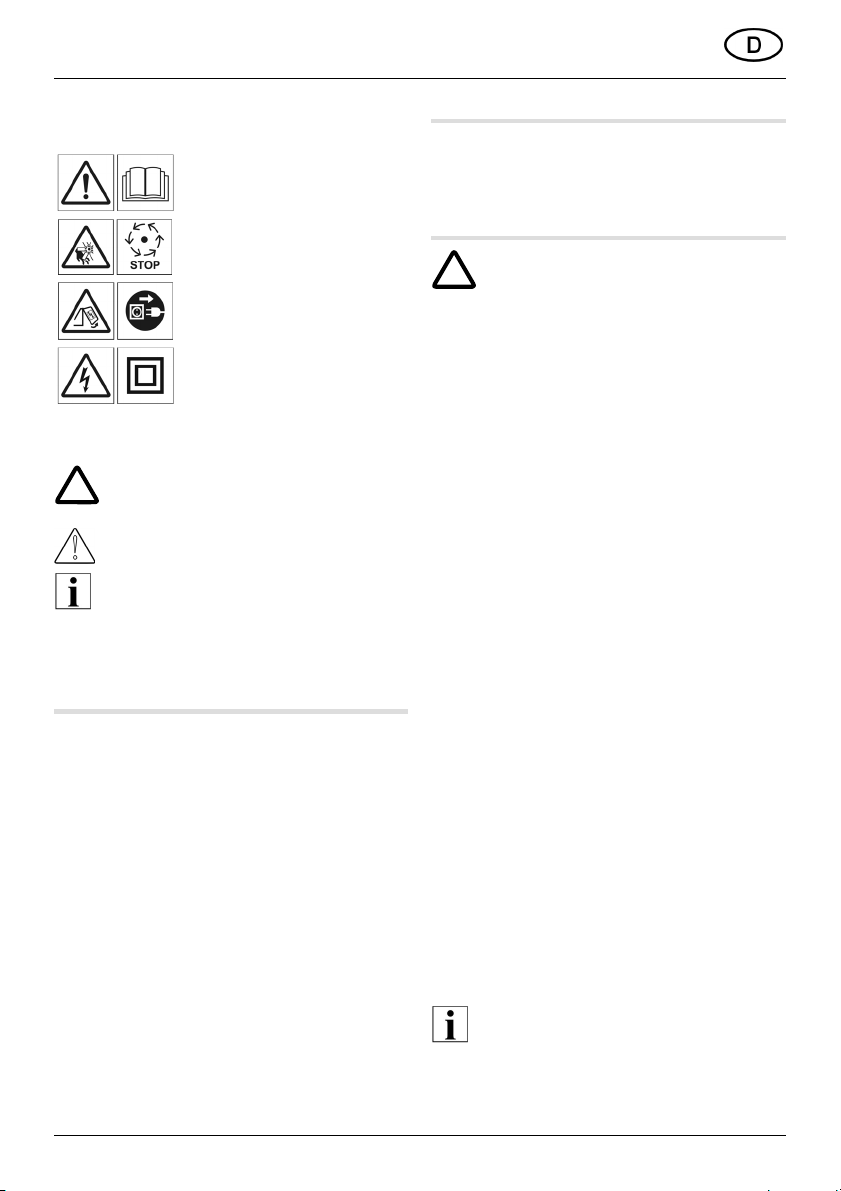

Symbole
Am Gerät
Vor Inbetriebnahme Bedie-
nungsanleitung lesen!
Achtung Gefahr -
Laufende Maschine!
Vor Öffnen des Gehäusedeckels
Netzstecker ziehen!
Das Gerät ist schutzisoliert!
In dieser Bedienungsanleitung
!
Gefahr!
Bei Nichtbeachten droht Personen-
schaden.
Achtung!
Bei Nichtbeachten droht Sachschaden.
Hinweis:
Informationen zum Produkt und Anwen-
dungstipps.
Bestimmungsgemäße
Verwendung
Der Betonmischer ist für die private Nutzung in
Haus und Garten bestimmt. Er darf nur im Rah-
men der Einsatzgrenzen gemäß den technischen
Daten betrieben werden.
Der Betonmischer ist ausschließlich für folgende
Anwendungen bestimmt:
− Betonmischer sind entwickelt zur Herstellung
von Beton und Mörtel.
− Das Mischen von brennbaren, explosiven
und gesundheitsschädlichen Stoffen ist nicht
gestattet.
− Der Einsatz im Lebensmittelgewerbe ist nicht
gestattet.
− Der Betrieb in explosionsgefährdeter Atmo-
sphäre ist nicht gestattet.
− Der Betonmischer darf nur mit Original-
Ersatzteilen betrieben werden.
Umweltschutz, Entsorgung
Geben Sie anfallendes Verpackungsmaterial zur
Wiederverwertung an die entsprechenden Sam-
melstellen.
Auspacken/Montieren
!
Gefahr!
Der Betonmischer darf erst nach voll-
ständiger Montage aller Teile benutzt
werden.
1. Packungsinhalt prüfen.
Bei Mängeln den Händler informieren.
2. Betonmischer mit zwei Personen aus dem
Holzverschlag nehmen.
Radstütze und Stützfuß montieren
Bilder 1 bis 5
1. Radstütze und Stützfuß bis zum Anschlag
aufklappen.
2. Radstütze und Stützfuß am Gestell ver-
schrauben und sichern:
− 6kt-Schraube M8 x 16 (2x)
− Scheiben (4x)
− 6kt-Sicherungsmutter M8 (2x)
Die Nasen des Gestells müssen in den Aus-
sparungen des Stützfußes sitzen.
Handrad montieren
Bilder 6 bis 9
1. 6kt-Schraube M12 x 45 und 6kt-Sicherungs-
mutter M12 abschrauben, Transportwinkel
entfernen und entsorgen.
2. Zugfeder in die Bohrung am Gestell und in
den Haken am Handrad einhängen.
3. Fuß auf die Grundplatte des Stützfußes
stellen und das Handrad nach oben ziehen.
4. Schraube einsetzen.
− 6kt-Schraube M12 x 45 (1x)
− 6kt-Sicherungsmutter M12 (1x)
5. 6kt-Sicherungsmutter bis Festsitz anziehen,
danach 1/4 Umdrehung zurückdrehen
(ca. 0,5 mm Luft).
Hinweis:
Handrad muss beim Loslassen selbst-
ständig in den Arretierteller einrasten.

Betonmischer
D 3
Trommel und Zahnkranz montieren
Bild 10 und 11
1. Auf der unteren Trommel Silikon umlaufend
auftragen.
2. Obere Trommelhälfte so auf die untere
Trommelhälfte auflegen, dass die beiden
Vierkantlöcher aufeinander liegen.
3. Trommel mit 12 6kt-Schrauben M8x16 und
Scheiben verschrauben.
Mischerbleche montieren
Bild 12
1. Zwei Rundkopfschrauben mit zwei Dichtrin-
gen von außen durch die Vierkantlöcher der
Trommel stecken.
2. Verstärkungsbleche und Mischerblech auf
die Schrauben aufstecken und mit je einer
Scheibe und 6kt-Schraube festschrauben.

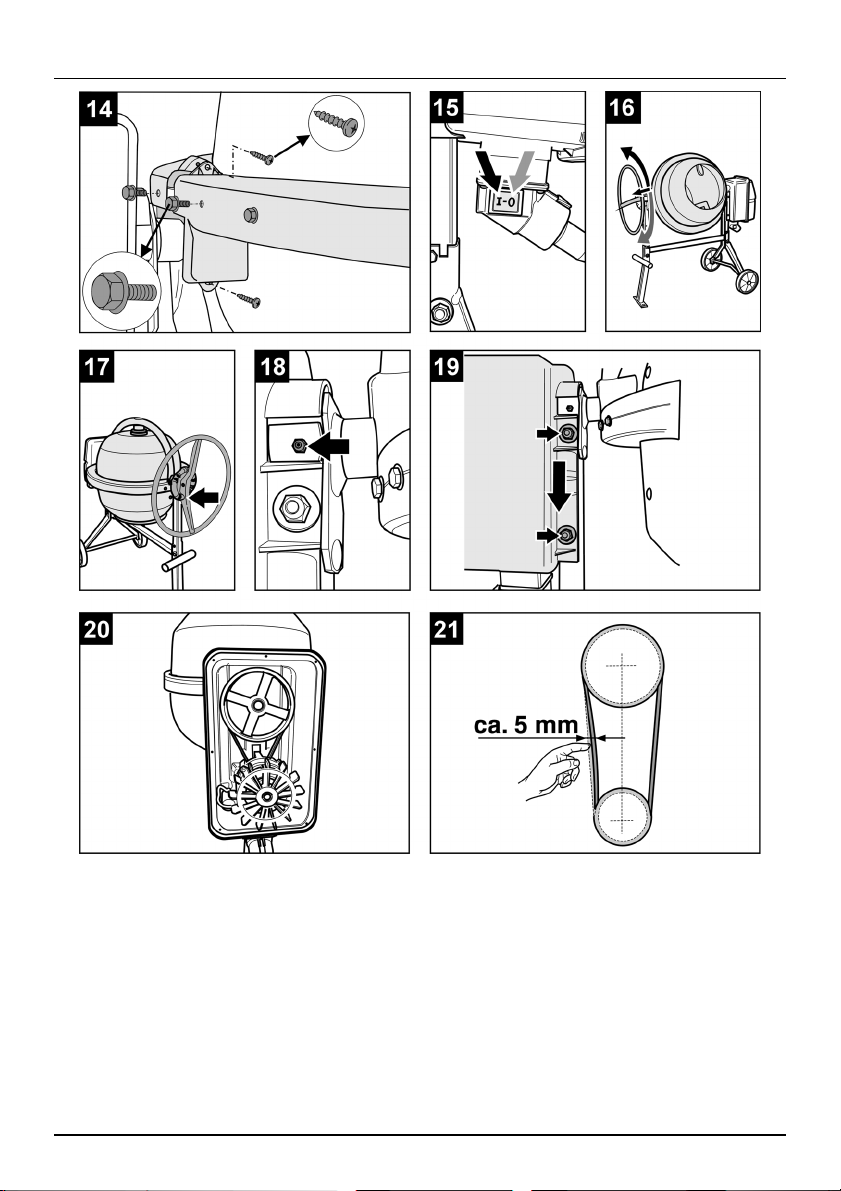

Zahnkranzschutz montieren
Bild 13 und 14
1. Auf der Seite des Handrades das Befesti-
gungsblech (Bild 13) auf den Aufnahmezap-
fen stecken.
2. Eine Hälfte des Zahnkranzschutzes auf
beiden Seiten montieren und Schrauben
handfest andrehen.
3. Zweite Hälfte des Zahnkranzschutzes mon-
tieren.
4. Zahnkranzschutz ausrichten und alle
Schrauben festziehen.
Betrieb
!
Gefahr!
Betonmischer darf nur betrieben werden,
wenn keine Teile (z. В. Schutzab-
deckungen) fehlen oder defekt sind und
wenn die Anschlussleitung keine Be-
schädigungen aufweist.
Betonmischer in Betrieb nehmen
1. Betonmischer waagrecht auf ebenen, festen
Untergrund stellen.
Betonmischer nicht auf die Anschlussleitung
stellen!
Hinweis:
Die Trommel muss nach rechts ипd links
schwenkbar sein.
Zum Entleeren der Trommel muss unter
der Trommel Platz für eine Schubkarre
sein.
2. Anschlussleitung so verlegen, dass diese
nicht geknickt, gequetscht oder auf andere
Weise beschädigt werden kann.
3. Anschlussleitung am Gerät einstecken.
4. Anschlussleitung mit Stromnetz verbinden.
Bild 15
1. Einschalten: Schalter auf "I" (Grüne Taste).
2. Ausschalten: Schalter auf "0" (Rote Taste).
Trommelstellungen
Bild 16
1. Arbeitsstellung (nach rechts oder links
schwenkbar).
Hinweis:
Handrad muss beim Loslassen selbst-
ständig in den Arretierteller einrasten.
Bild 17
Transport und Lagerung
Achtung!
Das Веfüllen und Entleeren immer bei
laufender Trommel vornehmen. Trom-
mel nicht überfüllen!
1. Bei längeren Betriebsunterbrechungen
Stromanschluss unterbrechen und den Be-
tonmischer gegen unerlaubtes Einschalten
sichern.
Transport
!
Gefahr!
Vor jeder Ortsveränderung Geräte-
stecker ziehen.
1. Füllöffnung nach unten schwenken.
2. Zum Transport in einem Fahrzeug die Füße
nach Entfernen der Schrauben einklappen.
3. Betonmischer gegen unbeabsichtigte Lage-
veränderung sichern.

Betonmischer
D 4
Wartung
!
Gefahr!
Vor allen Arbeiten am Betonmischer,
Betonmischer ausschalten, Stillstand der
Trommel abwarten und vom Stromnetz
trennen. Reparaturen am Betonmischer
dürfen nur durch autorisierte Fach-
betriebe durchgeführt werden.
Wartungsintervalle
Vor jedem Einsatz
1. Sichtkontrolle des Betonmischers durch-
führen.
2. Der Betonmischer darf nicht in Betrieb ge-
nommen werden, wenn Teile des Gerätes
fehlen, defekt oder lose sind.
3. Sichtkontrolle der Anschlussleitung durch-
führen. Dazu Anschlussleitung ganz abrol-
len. Eine defekte Anschlussleitung
(z. В. mit Rissen, Schnitt-, Quetsch- oder
Knickstellen in der Isolation) darf nicht ver-
wendet werden.
Bild 18
1. Lager am Antriebsritzel mit handelsüblichem
Mehrzweckfett schmieren.
Der Schmiernippel befindet sich an der Aus-
sparung des Motorgehäuses und ist von au-
ßen zugänglich.
Hierzu Mischtrommel in die Transport-
stellung schwenken.
Achtung!
Den Zahnkranz nicht schmieren (einfet-
ten).
Reinigung der Trommel
1. Trommel mit Kies und Wasser auswaschen.
2. Zement- und Mörtelkruste entfernen. Trom-
mel und Mischergehäuse nicht mit harten
Gegenständen (z. В. Hammer, Schaufel, ...)
abklopfen.
Wartungsarbeiten
Antriebsriemen spannen
Bild 19
1. Befestigungsschrauben (2х) des Motor-
gehäuses lösen.
2. Motorgehäuse nach unten drücken und
beide Befestigungsschrauben wieder anzie-
hen.
Riemenspannung prüfen
Bilder 20 und 21
!
Gefahr!
Vor Öffnen des Motorgehäuses Beton-
mischer ausschalten, Stillstand der
Trommel abwarten und Netzstecker
ziehen.
1. Abdeckung des Motorgehäuses abschrau-
ben und Riemenspannung prüfen.
2. Abdeckung des Motorgehäuses wieder
anschrauben.
Hilfe bei Störungen
Bei auftretenden Störungen Betonmischer aus-
schalten, Netzstecker ziehen und die Störung
vom autorisierten Fachbetrieb beheben lassen.

Concrete mixer
GB 1
Safety instructions
Read and then follow the safety instructions..
Keep the safety instructions for subsequent use
and for any other owners of the machine.
Follow the safety instructions and precautions on
the machine.
Several models are described in this operating
manual. Note model numbers!
General safety instructions
Children and young people under 16 years of
age as well as persons under the influence of
alcohol, drugs or medication must not use the
machine.
Local regulations may specify the minimum age
of the user.
Observe the accident prevention regulations.
Keep hands and feet away from rotating parts.
The concrete mixer may be operated with
original spare parts only.
The concrete mixer may be repaired by
authorised specialist companies only.
The concrete mixer must not be switched on if
either the concrete mixer or the connection cable
is damaged.
Do not leave the concrete mixer unsupervised.
Safety devices
Motor protection switch
If the concrete mixer is overloaded, the motor
protection switch switches the motor off. The
motor protection switch must not be
disconnected.
If the motor protection switch has switched off
the concrete mixer, proceed as follows:
1. Disconnect the concrete mixer from the
power supply.
2. Eliminate the cause of the overload.
3. Leave the concrete mixer to cool down for
2–3 minutes, reconnect the power and
switch on the concrete mixer.
Connection cable
Use only a rubber-insulated connection cable of
HO7RN-F quality with a cable cross-section of
3 x 1.5 mm². The type designation must be
identified on the connection cable.
The maximum permitted cable length is 50 m.
Use only one connection cable of adequate
length. It is not permitted to connect several
cables to each other.
Plug and socket must be made of rubber.
Connection cable, plug and socket must be
splash-proof.
The connection cable, plug and coupling socket
may be repaired by authorised specialist
companies only. A defective connection cable
(e.g. insulation cracked, cut, crushed or kinked)
must not be used.
Keep plug and socket connections dry.
!
Danger!
Do not damage or sever the connection
cable
If the connection cable is damaged, proceed as
follows:
1. Disconnect the cable from the power supply.
Electrical requirements:
TOP 1402 KT
− 230 V/50 Hz alternating current
− Minimum cross-section
connection cable = 1.5 mm²
− Minimum fuse mains connection = 10 A

Concrete mixer
GB 2
Symbols
On the machine
Before switching on the
machine, read the operating
manual!
Warning Danger –
Machine running!
Before opening the housing
cover, pull out the mains plug!
The machine is totally
insulated!
In this operating manual
!
Danger!
Non-compliance may result in injury.
Warning!
Non-compliance may result in damage.
Information:
Information about the product and
application tips.
Intended use
TOP 1402 KT concrete mixers may be used in
private home and garden. Concrete mixers may
be used exclusively in accordance with the
information stated in this operating manual.
− Concrete mixers are designed for mixing
concrete and mortar.
− It is not permitted to mix combustible,
explosive or harmful substances.
− The concrete mixer must not be used in the
food industry.
− The concrete mixer must not be operated in
a potentially explosive atmosphere.
− The concrete mixer may be operated with
original spare parts only.
Protection of the environment,
disposal
Please take packaging material to the
appropriate collection points for recycling.
Unpacking / Assembly
!
Danger!
The concrete mixer must not be used
until all parts have been fitted.
1. Check the contents of the packaging. If there
are any parts missing, contact your dealer.
2. Take the concrete mixer out of the wooden
crate with the help of a second person.
Attaching the wheel support and
support foot
Figs. 1 to 5
1. Fold out the wheels and support foot all the
way.
2. Bolt and secure the wheel support and
support foot to the frame:
− Hexagon-head bolt M8 x 16 (2x)
− Washers Ø 8 (4x)
− Hexagon-head lock nut M 8 (2x)
The lugs on the frame must be located in the
recesses in the wheel support and support
foot.
Attaching the handwheel
Figs. 6 to 9
1. Unscrew hexagon bolt M12 x 45 and
hexagon lock nut M12, remove
transportation angles and dispose of.
2. Attach the tension spring to the bore in the
frame and to the hook on the handwheel.
3. Place your foot on the base plate of the
support foot and pull up the handwheel.
4. Screw in the bolt.
− Hexagon-head bolt M12 x 45 (1x)
− Hexagon-head lock nut M12 (1x)
5. Tighten the hexagon-head nut – then
unscrew by ¼ revolution (approx. 0.5 mm
gap).
Information:
When released, the hand wheel must
lock into position in the retention plate.

Concrete mixer
D 3
Drum and gear rim assembling
Figs. 10 and 11
1. Applying silicone on the lower drum
calculatingly.
2. Put on the upper drum half on the lower
drum half so that the two square holes are
located on each other.
3. Screwing drum with 12 Hexagon-head bolt
M8x16 and plates together.
Mixer metals Assembling
Fig. 12
1. Stick two round head screws with two
sealing of the outside by the square holes.
2. Putting reinforcement’s metals and mixer
metal on to the screws and with one washer
each and hexagon screw in, tight screw.
Assembling gear rim protection
Figs. 13 and 14
1. Putting the fastening metal (figure 13) on the
side of the handwheel on the cone.
2. Assembling a half of the gear rim protection
on the two sides and fix screws tangible.
3. Assembling second half of the gear rim
protection and fix screws tangible.
4. Adjust gear rim protection and fix all screws.
Operation
!
Danger!
The concrete mixer must not be
operated if any parts (e.g. guards) are
missing or defective or if the connection
cable is damaged.
Operating the concrete mixer
1. Place the concrete mixer horizontally on
level, solid ground. Do not place the concrete
mixer on the connection cable!
Information:
The drum must be able to swivel to the
right and left. Ensure that there is space
under the drum for emptying the
contents into a wheelbarrow.
2. Lay the connection cable in such a way that
it cannot be kinked, crushed or damaged in
any other way.
3. Plug the connection cable into the machine.
4. Plug the connection cable into the mains
socket.
Fig. 15
1. Switching on: Switch to "1".
2. Switching off: Switch to "0".
Drum positions
Fig. 16
1. Operating position (can swivel to the right or
left).
Information:
When released, the hand wheel must
lock into position in the retention plate.
Fig. 17
Transportation and storage
Warning!
The drum must be rotating when it is
being filled or emptied. Do not overfill
the drum!
1. If there are any prolonged breaks in work,
disconnect the power and safeguard the
concrete mixer to prevent it from being
switched on by unauthorised persons.
Transportation
!
Danger!
Before moving the concrete mixer,
always pull out the machine plug.
1. Swivel down the filler opening.
2. If transporting the concrete mixer by vehicle,
fold in the feet after removing the bolts.
3. Secure the concrete mixer to prevent it from
moving.

Concrete mixer
GB 4
Maintenance
!
Danger!
Before carrying out any work on the
concrete mixer, switch off the concrete
mixer, wait until the drum has come to a
standstill and disconnect the power. The
concrete mixer may be repaired by
authorised specialist companies only.
Maintenance intervals
Before use
1. Visually check the concrete mixer.
2. The concrete mixer must not be operated if
any parts of the machine are missing,
defective or loose.
3. Visually check the connection cable. To do
this, fully unwind the connection cable. A
defective connection cable (e.g. insulation
cracked, cut, crushed or kinked) must not be
used.
Fig. 18
1. Lubricate bearings on the driving pinion with
commercially available multi-purpose grease.
The grease nipple is situated on the recess
of the motor housing and is accessible from
the exterior. To access the grease nipple,
swivel the mixing drum into the
transportation position.
Warning!
Do not lubricate (grease) the ring gear.
Cleaning the drum
1. Wash out the drum with gravel and water.
2. Remove encrusted cement and mortar. Do
not strike the drum or mixer housing with
hard objects (e.g. hammer, shovel, etc.).
Maintenance work
Tensioning the drive belt
Fig. 19
1. Loosen the mounting bolts (2x) on the motor
housing.
2. Press down the motor housing and retighten
both mounting bolts.
Checking the belt tension
Figs. 20 and 21
!
Danger!
Before opening the motor housing,
switch off the concrete mixer, wait until
the drum has come to a standstill and
pull out the mains plug.
1. Unscrew the motor housing cover and check
the belt tension.
2. Screw the cover back onto the motor
housing.
Troubleshooting
If any faults occur, switch off the concrete mixer,
pull out the mains plug and have the fault(s)
rectified by an authorised specialist company.

Bétonière
F 1
Consignes de sécurité
Veuillez lire la présente notice d'utilisation et agir
conformément à son contenu.
Rangez-la soigneusement en vue de son emploi
ultérieur, y compris par un éventuel nouveau
propriétaire.
Veuillez respecter les consignes de sécurité et
les mentions d'avertissement apposées sur
l'appareil.
La présente notice d'utilisation décrit plusieurs
modèles d'appareil. Tenez compte du numéro du
type d'appareil.
Les données techniques de votre bétonnière se
trouvent à la fin de la présente notice d'utilisa-
tion.
Consignes de sécurité générales
L'emploi de la bétonnière est interdit aux enfants,
aux adolescents de moins de 16 ans, aux per-
sonnes sous l'empire de l'alcool, de drogues ou
sous l'effet de médicaments.
L'âge minimum des utilisateurs peut avoir été
fixé par arrêté municipal / préfectoral.
Veuillez impérativement respecter les prescrip-
tions préventives des accidents.
Eloignez les mains et les pieds des pièces en
rotation.
Veuillez ne faire fonctionner la bétonnière
qu'avec des pièces de rechange d'origine.
Les réparations sur la bétonnière ne pourront
être effectuées que par des entreprises spéciali-
sées, dûment agréées. Voir ci-joint le répertoire
du SAV.
Ne mettez la bétonnière en service qu'à condi-
tion qu'elle et son câble d'alimentation ne pré-
sentent aucun endommagement.
Ne laissez pas la bétonnière sans surveillance.
Equipements de sécurité
Disjoncteur de protection moteur
Si la bétonnière subit une surcharge,
ce disjoncteur éteint le moteur pour le protéger.
Ne tentez jamais de rendre le disjoncteur de
protection moteur inopérant.
Si le disjoncteur a mis la bétonnière hors tension,
procédez ensuite comme suit :
1. De la prise secteur, débranchez la fiche mâle
de la bétonnière.
2. Supprimez la cause de la surcharge.
3. Laissez la bétonnière refroidir 2 à 3 minutes,
rebranchez la fiche mâle dans la prise sec-
teur, puis réenclenchez la bétonnière.
Câble d'alimentation
N'utilisez qu'un câble à gaine caoutchouc, qualité
HO7RN-F, d'une section de 3 x 1,5 mm².
La désignation du type doit figurer sur le câble
d'alimentation.
Le câble ne doit pas faire plus de 50 m de long.
N'utilisez qu'un câble d'alimentation ayant la
longueur suffisante. L'emploi de plusieurs câbles
d'alimentation successifs est proscrit.
La fiche mâle et la prise de jonction doivent être
en caoutchouc.
Le câble d'alimentation, la fiche mâle et la prise
doivent être conçus pour être protégés contre les
projections d'eau.
Les réparations sur le câble d'alimentation, la
fiche mâle et la prise de jonction ne pourront être
confiées qu'à des entreprises spécialisées.
N'utilisez plus le câble d'alimentation s'il est
défectueux (c.-à-d. si sa gaine isolante présente
des fissures, entailles, zones écrasées ou
pliées).
N'exposez pas les jonctions enfichées
à l'humidité.
!
Danger !
N'endommagez pas le câble d'alimenta-
tion, ne le sectionnez pas.
Si le câble est endommagé, procédez comme
suit :
1. De la prise secteur, débranchez immédiate-
ment la fiche mâle du câble d'alimentation.
Préalables électriques :
TOP 1402 KT
− Tension alternative 230 V / 50 Hz
− Section minimum de chaque fil du câbles
d'alimentation = 1,5 mm²
− Ampérage minimum que doit supporter le
fusible / disjoncteur de secteur = 10 A

Bétonière
F 2
Symboles
Sur l'appareil
Veuillez lire la notice d'utilisation
avant la mise en service.
Attention ! Danger !
Machine en marche !
Avant d'ouvrir le couvercle du
boîtier, débranchez la fiche mâle
de la prise secteur !
L'appareil comporte une double
isolation électrique.
Dans cette notice
!
Danger !
Le non respect du texte accompagnant
ce symbole engendre un risque de
dommages corporels.
Attention !
Le non respect du texte accompagnant
ce symbole engendre un risque de
dégâts matériels.
Remarque :
Informations sur le produits et conseils
d'utilisation.
Conformité d'utilisation
La bétonnière est destinée à un usage privé pour
la maison et le jardin.
Les bétonnières TOP 1402 KT ne pourront être
utilisées que conformément aux indications
figurant dans la présente notice d'utilisation.
La bétonnière est uniquement prévue pour les
utilisations suivantes :
− Les bétonnières ont été mises au point pour
confectionner du béton et du mortier.
− Le mélange de matières inflammables,
explosives et dangereuses pour la santé est
interdit.
− L'utilisation de cette bétonnière dans le
domaine agro-alimentaire est interdit.
− L'utilisation de cette bétonnière dans une
atmosphère à risque d'explosion est interdit.
− Cette bétonnière ne doit fonctionner qu'équi-
pée de pièces de rechange d'origine.
Respect de l'environnement,
mise au rebut
Veuillez rapporter les matériaux d'emballage à
un centre de collecte approprié qui se chargera
de leur recyclage.
Déballage / Montage
!
Danger !
Ne vous servez pas de la bétonnière tant
que vous n'avez pas entièrement fini de
monter ses pièces.
1. Vérifiez le contenu de l'emballage.
Si des pièces manquent ou sont défectueu-
ses, prévenez votre revendeur.
2. A deux personnes, sortez la bétonnière de
sa caisse en bois à claire-voie.
Montage de la béquille sur roues et du
pied d'appui
Figures 1 à 5
1. Dépliez la béquille sur roue et le pied d'appui
jusqu'à la butée.
2. Vissez la béquille et le pied d'appui contre le
châssis puis bloquez la fixation :
− Vis hexagonale M 8 x 16 (2 unités)
− Rondelles Ø 8 (4 unités)
− Ecrou hexagonal de sécurité M 8 (2 uni-
tés)
Les saillies du châssis doivent s'engager
dans les évidements de la béquille sur roues
et du pied d'appui.
Montez le volant
Figures 6 à 9
1. Desserrez la vis hexagonale M12x45 ainsi
que l’écrou hexagonal M12, enlevez les pro-
tections de transport.
2. Accrochez le ressort de traction dans l'alé-
sage ménagé sur le châssis et dans le cro-
chet du levier ou dans celui du volant.
3. Mettez le pied sur la semelle du pied d'appui
puis tirez le levier ou le volant vers le haut.
4. Introduisez la vis.
− Vis hexagonale M12 x 45 (1 unité)
− Ecrou hexagonal de sécurité M12
(1 unité)

Bétonière
F 3
5. Serrez les écrous hexagonaux de sécurité
jusqu'à ce qu'ils soient fermement en assise,
puis redévissez-les d'un quart de tour (inters-
tice d'env. 0,5 mm).
Remarque :
Lorsque vous relâchez le levier ou le
volant, il doit revenir de lui-même dans le
disque de verrouillage.
Montez le tambour et la couronne crantée
Figures 10 et 11
1. Mettez de la silicone tout autour du tambour
inférieur.
2. Posez la moitié supérieure du tambour sur la
partie inférieure de façon à faire coïncider les
quatre perçages hexagonaux.
3. Boulonnez le tambour à l’aide de 12 vis
hexagonales et des rondelles.
Montez la cuve
Figure 12
1. Passez deux vis à têtes rondes avec deux
joints d’étanchéité par l’extérieur au travers
des perçages carrés du tambour.
2. Posez les tôles de renfort et la cuve sur les
vis et fixez les au moyen d’une rondelle et
d’une vis hexagonale.
Montez la protection de la couronne
dentée Figures 13 et 14
1. Placez la tôle de fixation (fig. 13) sur le côté
du volant sur le nez de centrage.
2. Montez une moitié de la protection de la
couronne sur chaque côté et serrer les à la
main.
3. Montez la deuxième moitié de la protection
de la couronne.
4. Ajustez la couronne et serrez les vis.
Utilisation
!
Danger !
N'utilisez la bétonnière qu'à condition
qu'il ne lui manque aucune pièce (par ex
ses couvercles de protection), qu'aucune
ne soit défectueuse et que le câble
d'alimentation ne soit endommagé.
Mise en service de la bétonnière
1. Amenez la bétonnière sur un sol horizontal
et ferme. Veillez-ce faisant à ne pas la faire
rouler et à ne pas l'immobiliser sur le câble
d'alimentation.
Remarque :
Le tambour doit pouvoir pivoter vers la
droite et la gauche. En dessous du
tambour il faut qu'il y ait suffisamment de
place pour vider son contenu dans une
brouette.
2. Posez le câble d'alimentation de sorte qu'il
ne risque pas d'être plié, écrasé ou endom-
magé de quelqu'autre manière que ce soit.
3. Raccordez la prise femelle du câble d'ali-
mentation à l'appareil.
4. Raccordez la fiche mâle du câble d'alimenta-
tion au secteur.
Figure 15
1. Enclenchement :
amenez l'interrupteur sur "I".
2. Coupure :
ramenez l'interrupteur sur "0".
Positions du tambour
Figure 16
1. Position de travail (le tambour peut basculer
à droite ou à gauche).
Remarque :
Lorsque vous relâchez le levier ou le
volant, il doit revenir de lui-même dans le
disque de verrouillage.
Figure 17
Transport et stockage
Attention !
Ne remplissez et ne videz le tambour
que celui-ci en rotation. Ne remplissez
jamais le tambour à l'excès !
1. Avant des pauses d'utilisation prolongées,
débranchez la fiche mâle de la prise secteur
puis sécurisez la bétonnière pour empêcher
son réenclenchement par des personnes
non autorisées.

Bétonière
F 4
Transport
!
Danger !
Débranchez la fiche mâle de la prise
secteur avant tout déplacement de la
bétonnière.
1. Faites basculer l'orifice de remplissage vers
le bas.
2. Pour transporter la bétonnière dans un
véhicule, repliez les pieds après avoir enlevé
les vis.
3. Arrimez la bétonnière pour qu'elle ne puisse
pas changer intempestivement de place.
Entretien
!
Danger !
Avant d'effectuer tout travail sur la bé-
tonnière, éteignez-la, attendez que le
tambour se soit immobilisé, puis débran-
chez la fiche mâle de la prise secteur.
Les réparations sur la bétonnière sont
réservées à des entreprises spécialisées
et agréées.
Intervalles d'entretien
Avant chaque utilisation
1. Vérifiez visuellement la bétonnière.
2. Ne mettez jamais la bétonnière en service
lorsque des pièces de l'appareil manquent,
sont défectueuses ou mal fixées.
3. Effectuez un contrôle visuel du câble d'ali-
mentation.
Pour ce faire, déroulez complètement le câ-
ble.
Cessez impérativement de l'utiliser s'il est
défectueux (s'il présente par ex., sur la
gaine, des fissures, entailles, zones écra-
sées ou pliées).
Figure 18
1. Graissez le palier du pignon entraîneur à
l'aide d'une graisse polyvalente en vente ha-
bituelle dans le commerce. Le graisseur se
trouve contre l'évidement du carter moteur. Il
est accessible de l'extérieur. Pour graisser,
amenez le tambour mélangeur en position
de transport.
Attention !
N'appliquez pas d'huile sur la couronne
dentée. Graissez-la.
Nettoyage du tambour
1. Nettoyez le tambour avec du gravier et de
l'eau.
2. Enlevez la croûte de ciment et de mortier. Ne
tapez pas sur le tambour et le boîtier de la
bétonnière avec des objets durs (par ex.
marteau, pelle, etc.).
Travaux d'entretien
Tendre la courroie d'entraînement
Figure 19
1. Desserrez les vis de fixation (2 vis) du boîtier
moteur.
2. Poussez le boîtier moteur vers le bas puis
revissez les deux vis de fixation à fond.
Vérifier la tension de la courroie
Figures 20 et 21
!
Danger !
Avant d'ouvrir le boîtier moteur, éteignez
la bétonnière, attendez que le tambour
se soit immobilisé puis débranchez la
fiche mâle de la prise de courant.
1. Dévissez le couvercle du boîtier moteur puis
vérifiez la tension de la courroie.
2. Revissez le couvercle du boîtier moteur.
Problèmes et remèdes
Si des dérangements surviennent, éteignez la
bétonnière, débranchez la fiche mâle de la prise
secteur puis faites supprimer le problème par
une entreprise spécialisée et agréée.

Betoniera
I 1
Istruzioni di sicurezza
Operare solo dopo avere letto le istruzioni per
l'uso.
Conservare questo libretto d'istruzioni per la
consultazione futura e per i successivi proprieta-
ri.
Osservare le istruzioni di sicurezza e gli avvisi di
pericolo sull'apparecchio.
In queste istruzioni per l'uso si descrivono diversi
modelli. Fare attenzione alla sigla del tipo!
Trovate i dati tecnici della vostra betoniera alla
fine del libretto d'istruzioni per l'uso.
Istruzioni di sicurezza generali
L'uso della macchina è vietato ai bambini ed agli
adolescenti in età inferiore a 16 anni ed inoltre a
persone che siano sotto l'effetto di alcol, droghe
o medicinali.
Norme locali possono stabilire l'età minima
dell'utilizzatore.
È obbligatorio osservare le norme per la preven-
zione degli infortuni.
Tenere mani e piedi lontani dalle parti in rotazio-
ne.
Utilizzare per la betoniera solo ricambi originali.
La betoniera deve essere riparata solo da offici-
ne specializzate autorizzate (cfr. l'accluso qua-
derno di assistenza).
Mettere la betoniera in funzione solo se la mac-
china ed il cavo di collegamento non presentano
danni.
Non lasciare la betoniera incustodita.
Dispositivi di sicurezza
Salvamotore
In caso di sovraccarico della betoniera, il salvamo-
tore disinserisce il motore. È vietato disattivare la
funzione del salvamotore.
Se il salvamotore disinserisce la betoniera, agire
come segue:
1. Separare la betoniera dalla rete elettrica.
2. Eliminare la causa del sovraccarico.
3. Dopo un tempo di raffreddamento da 2 a 3
minuti, ripristinare il collegamento ed accende-
re la betoniera.
Cavo di collegamento
Utilizzare solo cavo sottogomma della qualità
HO7RN-F, con una sezione dei conduttori di
3 x 1,5 mm².
Il cavo di collegamento deve riportare l'indicazio-
ne del tipo.
Lunghezza massima ammessa del cavo è 50 m.
Utilizzare un unico cavo di collegamento di
lunghezza sufficiente. È vietato collegare tra loro
diversi cavi di collegamento.
Spina e presa di connessione devono essere
di gomma.
Il cavo di collegamento, la spina e la presa
di connessione devono essere protetti contro
gli spruzzi d'acqua.
Il cavo di collegamento, la spina e la presa di
connessione devono essere riparati solo da
officine specializzate autorizzate.
È vietato l'uso di un cavo di collegamento difet-
toso (per es. con incrinature, punti tagliati, schi-
acciati o piegati).
Non esporre all'umidità i collegamenti a spina.
!
Pericolo!
Non danneggiare o tagliare il cavo di
collegamento.
In caso di danni al cavo agire come segue:
1. Separare immediatamente il cavo di collega-
mento dalla rete elettrica.
Caratteristiche elettriche:
TOP 1402 KT
− 230 V/50 Hz corrente alternata
− sezione minima
cavo di collegamento = 1,5 mm2
− protezione minima
collegamento rete = 10 A.

Betoniera
I 2
Simboli
Sull'apparecchio
Leggere le istruzioni per l'uso
prima della messa in funzione!
Attenzione pericolo - macchina in
movimento!
Estrarre la spina di collegamento
a rete prima di aprire il coperchio
della carcassa!
L'apparecchio è dotato d'isola-
mento totale!
In queste istruzioni per l'uso
!
Pericolo!
In caso d'inosservanza pericolo di danni
alle persone.
Attenzione!
In caso d'inosservanza pericolo di danni
materiali.
Avvertenza:
Informazioni sul prodotto e consigli per
l'uso.
Uso regolare
La betoniera è indicata per l’uso privato in casa o
in giardino.
L'uso delle betoniere TOP 1402 KT è consentito
solo conformemente alle indicazioni riportate in
questo libretto d'istruzioni.
− Le betoniere solo state progettate per la
preparazione di calcestruzzo e malta.
− È vietato miscelare materiali combustibili,
esplosivi e nocivi alla salute.
− È vietato l'impiego della betoniera nella
lavorazione di alimenti.
− È vietato l'uso della betoniera in ambienti
con atmosfera potenzialmente esplosiva.
− Utilizzare per la betoniera solo con ricambi
originali.
Tutela dell'ambiente,
rottamazione
Consegnate il materiale d'imballaggio inutilizza-
bile ai relativi centri di raccolta per il riciclaggio.
Disimballaggio / Montaggio
!
Pericolo!
È consentito usare la betoniera solo dopo
il montaggio completo di tutte le parti.
1. Controllare il contenuto dell'imballaggio. In
caso di guasti o mancanza di parti informare
il rivenditore.
2. Per estrarre la betoniera dalla gabbia di
legno sono necessarie 2 persone.
Montare il cavalletto delle ruote ed il
piede di sostegno
Figure da 1 a 5
1. Aprire le ruote ed il piede di sostegno fino
all'arresto.
2. Avvitare e bloccare sul telaio il cavalletto delle
ruote ed il piede di sostegno:
− vite a testa esagonale M 8 x 16(x2)
− rosette ø 8 (x4)
− controdado di sicurezza esagonale M 8
(x2)
I naselli del telaio devono entrare nelle rien-
tranze del cavalletto delle ruote e del piede di
sostegno.
Montare la ruota a mano
Figure da 6 a 9
1. Svitare le viti esagonali M12x45 e i dadi
esagonali M12 e togliere l’angolo di traspor-
to.
2. Agganciare la molla di trazione nel foro del
telaio e nel gancio della leva a mano o della
ruota a mano.
3. Disporre il piede sulla piastra base del piede di
sostegno e tirare la leva a mano o la ruota a
mano verso l'alto.
4. Inserire la vite.
− vite a testa esagonale M 12 x 45 (x1)
− controdado di sicurezza esagonale M 12
(x1)

Betoniera
I 3
5. Stringere il controdado di sicurezza esagonale
fino a bloccarlo - poi ruotarlo indietro di 1/4 di
giro (ca. 0,5 mm di luce).
Avvertenza:
La ruota manuale quando vengono lascia-
te devono innestarsi automaticamente nel
piatto d'arresto.
Montaggio del tamburo e la corona den-
tata
Figure 10 e 11
1. Mettere il silicone nella parte inferiore del
tamburo.
2. Appoggiare la parte superiore sulla parte
inferiore in modo che i fori quadrati sono uno
sopra l’altro.
3. Avvitare il tamburo con le 12 viti esagonali
M8x16 e con le rondelle.
Montare le lamiere di miscela
Figura 12
1. Inserire due viti testa rotonda con due anelli
di tenuta da fuori nei fori quadrati del tambu-
ro.
2. Mettere le lamiere di rinforzo e le lamiere di
miscela sulle viti e avvitarli ognuno di essi
con una rondella e vite esagonale.
Montare la protezione della corona den-
tata
Figure 13 e 14
1. Sulla parte del volantino inserire la lamiera di
fissaggio (Figura 13) sul perno di ricezione.
2. Montare la prima parte della protezione della
corona dentata e fissare a mano le viti.
3. Montare anche la seconda parte della prote-
zione della corona dentata e fissarla.
4. Allineare la protezione e fissare tutte le viti.
Uso
!
Pericolo!
È consentito mettere in funzione la beto-
niera solo se completa di tutte le sue parti
(per es. coperture di sicurezza) e se priva
di qualsiasi difetto e se il cavo di collega-
mento non presenta alcun danno.
Mettere la betoniera in funzione
1. Disporre la betoniera in posizione orizzontale
su un fondo piano, resistente. La betoniera
non deve poggiare sul cavo di collegamento!
Avvertenza:
Il tamburo deve essere rovesciabile verso
destra e verso sinistra. Per vuotare il
tamburo, sotto il tamburo deve esservi
spazio sufficiente per una carriola.
2. Stendere il cavo di collegamento in modo
che non possa essere piegato, schiacciato o
danneggiato in qualsiasi modo.
3. Inserire il cavo di collegamento nell'apparec-
chio.
4. Collegare il cavo di collegamento alla rete
elettrica.
Figura 15
1. Accendere: interruttore su "I".
2. Spegnere: interruttore su "0" .
Posizioni del tamburo
Figura 16
1. Posizione di lavoro (rovesciabile verso destra o
verso sinistra).
Avvertenza:
La ruota manuale quando vengono lascia-
te devono innestarsi automaticamente nel
piatto d'arresto.
Figura 17
Trasporto e magazzinaggio
Attenzione!
Eseguire il riempimento e lo svuotamento
sempre con il tamburo in rotazione. Non
riempire eccessivamente il tamburo!
1. In caso di lunghe interruzioni dell'uso, inter-
rompere il collegamento elettrico e proteggere
la betoniera contro l'accensione abusiva.

Betoniera
I 4
Trasporto
!
Pericolo!
Prima di qualsiasi spostamento della
macchina, estrarre sempre la spina del-
l'apparecchio.
1. Ruotare verso il basso la bocca di carico.
2. Per trasportare la macchina con un veicolo di
trasporto rimuovere le viti e ripiegare i piedi.
3. Arrestare la betoniera contro gli spostamenti
accidentali.
Manutenzione
!
Pericolo!
Prima di qualsiasi lavoro alla betoniera,
spegnere la betoniera, attendere che il
tamburo si fermi e separare la macchina
dalla rete elettrica. Le riparazioni alla
betoniera devono essere eseguite solo da
officine specializzate autorizzate.
Intervalli di manutenzione
Prima di ogni impiego
1. Eseguire un controllo visivo della betoniera. È
vietato mettere la betoniera in funzione se parti
dell'apparecchio mancano, sono difettose op-
pure allentate.
2. Eseguire un controllo visivo del cavo di colle-
gamento. A tal fine svolgere completamente il
cavo di collegamento. È vietato utilizzare un
cavo di collegamento difettoso (per es. con in-
crinature, punti tagliati, schiacciati o piegati nel-
l'isolamento).
Figura 18
1. Lubrificare il cuscinetto del pignone di aziona-
mento con grasso universale di tipo commer-
ciale. Il nipplo ingrassatore si trova nella nic-
chia della carcassa del motore ed è accessibi-
le dall'esterno. A questo scopo ruotare il tam-
buro di miscelazione nella posizione di traspor-
to.
Attenzione!
Non lubrificare (ingrassare) la corona
dentata.
Pulizia del tamburo
1. Lavare il tamburo con ghiaia ed acqua.
2. Rimuovere la crosta di cemento e di malta.
Non battere il tamburo e la carcassa con og-
getti duri (per es. martello, pala ecc.).
Lavori di manutenzione
Tendere la cinghia di trasmissione
Figura 19
1. Allentare le viti di arresto (x2) della carcassa
del motore.
2. Spingere verso il basso la carcassa del motore
e stringere di nuovo le due viti di arresto.
Controllare la tensione della cinghia
Figure 20 e 21
!
Pericolo!
Prima di aprire la carcassa del motore,
spegnere la betoniera, attendere che il
tamburo si fermi ed estrarre la spina di
collegamento a rete.
1. Svitare il coperchio della carcassa del motore
e controllare la tensione della cinghia.
2. Riavvitare il coperchio della carcassa del
motore.
Rimedio in caso di guasti
Se si verifica un guasto, spegnere la betoniera,
estrarre la spina di collegamento a rete e fare
eliminare il guasto da un'officina specializzata
autorizzata.
