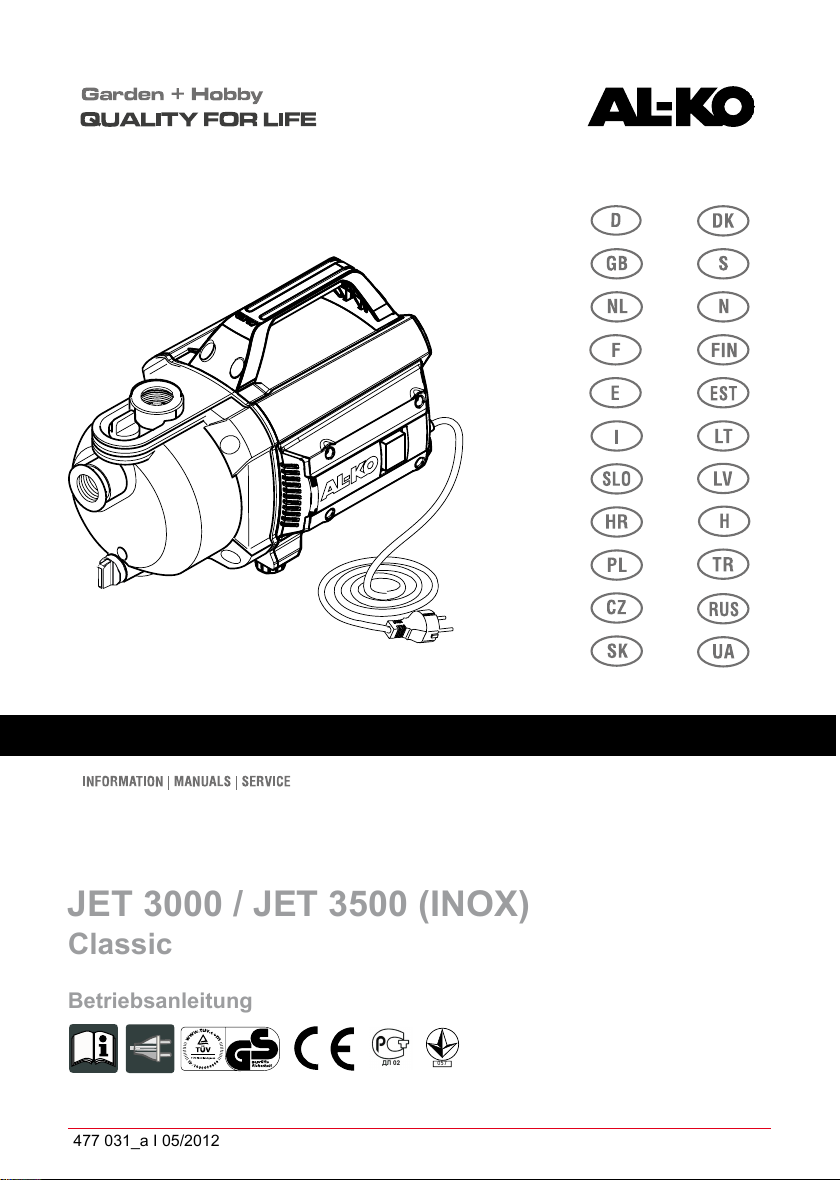

AL-KO JET 3000 Service manual

477 031_a I 05/2012
057
JET 3000 / JET 3500 (INOX)
Betriebsanleitung
Classic
All manuals and user guides at all-guides.com

D

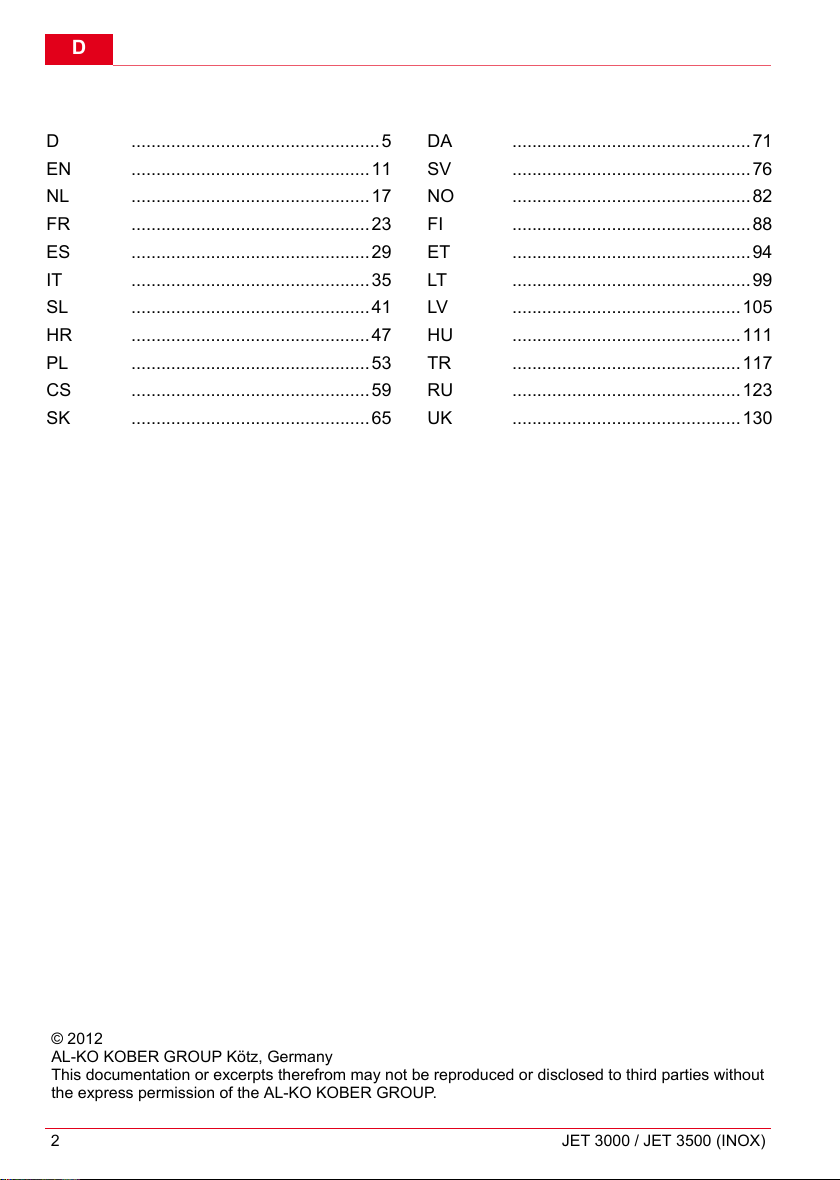

2 JET 3000 / JET 3500 (INOX)
D ..................................................5
EN ................................................11
NL ................................................17
FR ................................................23
ES ................................................29
IT ................................................35
SL ................................................41
HR ................................................47
PL ................................................53
CS ................................................59
SK ................................................65
DA ................................................71
SV ................................................76
NO ................................................82
FI ................................................88
ET ................................................94
LT ................................................99
LV ..............................................105
HU ..............................................111
TR ..............................................117
RU ..............................................123
UK ..............................................130
© 2012
AL-KO KOBER GROUP Kötz, Germany
This documentation or excerpts therefrom may not be reproduced or disclosed to third parties without
the express permission of the AL-KO KOBER GROUP.
All manuals and user guides at all-guides.com

477 031_a 3
JET 3000 (Art.Nr. 112 837)
JET 3000 INOX (Art.Nr. 112 838)
JET 3500 (Art.Nr. 112 839)
JET 3500 INOX (Art.Nr. 112 840)
650 W 850 W
230 V AC/50 Hz 230 V AC/50 Hz
X 4 X 4
76 dB (A) 78 dB (A)
8 m 8 m
35 m / 3,5 bar 38 m / 3,8 bar
3100 l/h 3400 l/h
35 °C 35 °C
1" 1"
JET 3000 6,4 kg
JET 3000 INOX 6,3 kg
JET 3500 6,9 kg
JET 3500 INOX 6,8 kg
All manuals and user guides at all-guides.com

D
4 JET 3000 / JET 3500 (INOX)
A
1
9
7
8
5
4
6
2
3
B
10
11
12
13
14
15
16
30
Q
10
20
40
50
m/
h
3
l/h/1"
Hm
17
25 33
41
50 58 66
8,5
5
,3 0,
30,
30
,
2
5
,
1
0
,
1
5
,
05
,
0
2,5
JET 3500
JET 3500 INOX
JET 3000
JET 3000 INOX
C
All manuals and user guides at all-guides.com

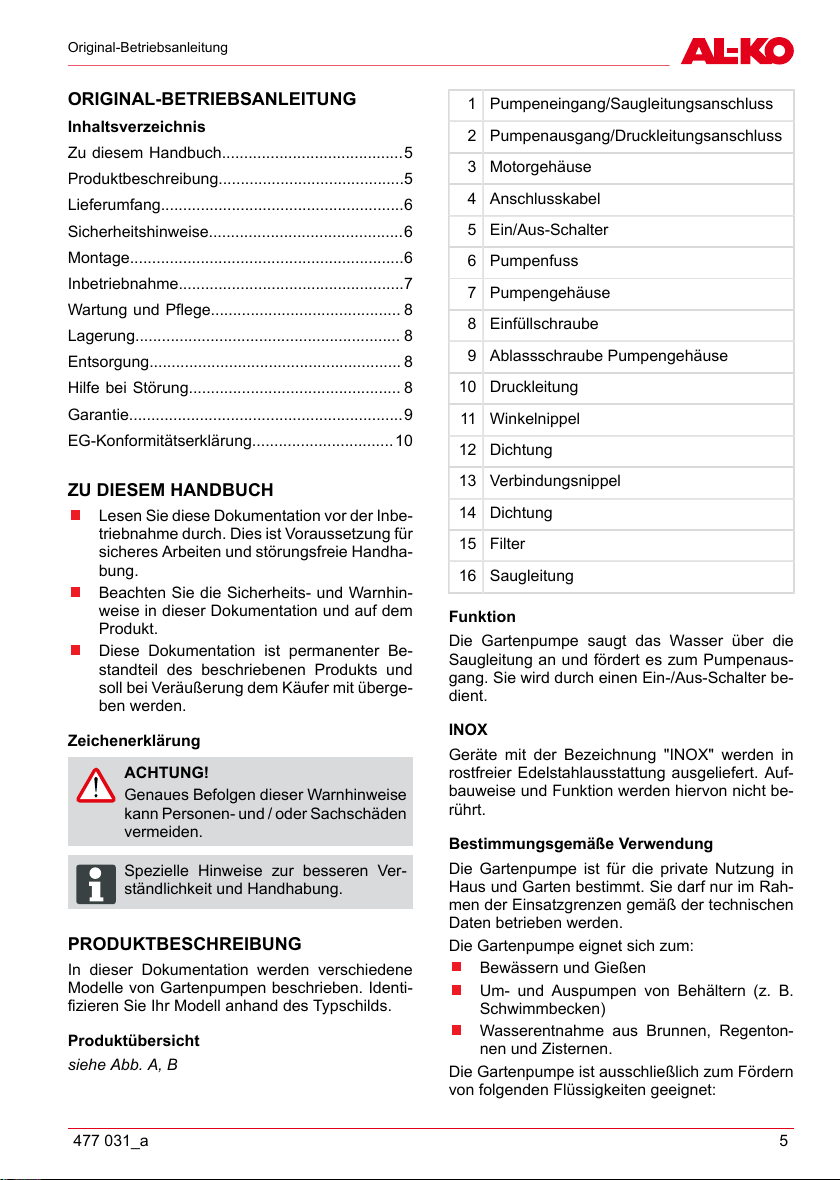

Original-Betriebsanleitung
477 031_a 5
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
Zu diesem Handbuch.........................................5
Produktbeschreibung..........................................5
Lieferumfang.......................................................6
Sicherheitshinweise............................................6
Montage..............................................................6
Inbetriebnahme...................................................7
Wartung und Pflege........................................... 8
Lagerung............................................................ 8
Entsorgung......................................................... 8
Hilfe bei Störung................................................ 8
Garantie..............................................................9
EG-Konformitätserklärung................................10
ZU DIESEM HANDBUCH
Lesen Sie diese Dokumentation vor der Inbe-
triebnahme durch. Dies ist Voraussetzung für
sicheres Arbeiten und störungsfreie Handha-
bung.
Beachten Sie die Sicherheits- und Warnhin-
weise in dieser Dokumentation und auf dem
Produkt.
Diese Dokumentation ist permanenter Be-
standteil des beschriebenen Produkts und
soll bei Veräußerung dem Käufer mit überge-
ben werden.
Zeichenerklärung
ACHTUNG!
Genaues Befolgen dieser Warnhinweise
kann Personen- und / oder Sachschäden
vermeiden.
ADVICE
Spezielle Hinweise zur besseren Ver-
ständlichkeit und Handhabung.
PRODUKTBESCHREIBUNG
In dieser Dokumentation werden verschiedene
Modelle von Gartenpumpen beschrieben. Identi-
fizieren Sie Ihr Modell anhand des Typschilds.
Produktübersicht
siehe Abb. A, B
1 Pumpeneingang/Saugleitungsanschluss
2 Pumpenausgang/Druckleitungsanschluss
3 Motorgehäuse
4 Anschlusskabel
5 Ein/Aus-Schalter
6 Pumpenfuss
7 Pumpengehäuse
8 Einfüllschraube
9 Ablassschraube Pumpengehäuse
10 Druckleitung
11 Winkelnippel
12 Dichtung
13 Verbindungsnippel
14 Dichtung
15 Filter
16 Saugleitung
Funktion
Die Gartenpumpe saugt das Wasser über die
Saugleitung an und fördert es zum Pumpenaus-
gang. Sie wird durch einen Ein-/Aus-Schalter be-
dient.
INOX
Geräte mit der Bezeichnung "INOX" werden in
rostfreier Edelstahlausstattung ausgeliefert. Auf-
bauweise und Funktion werden hiervon nicht be-
rührt.
Bestimmungsgemäße Verwendung
Die Gartenpumpe ist für die private Nutzung in
Haus und Garten bestimmt. Sie darf nur im Rah-
men der Einsatzgrenzen gemäß der technischen
Daten betrieben werden.
Die Gartenpumpe eignet sich zum:
Bewässern und Gießen
Um- und Auspumpen von Behältern (z. B.
Schwimmbecken)
Wasserentnahme aus Brunnen, Regenton-
nen und Zisternen.
Die Gartenpumpe ist ausschließlich zum Fördern
von folgenden Flüssigkeiten geeignet:
All manuals and user guides at all-guides.com

DProduktbeschreibung
6 JET 3000 / JET 3500 (INOX)
Klarwasser, Regenwasser
chlorhaltigem Wasser (z. B. Schwimmbe-
cken)
Eine andere oder darüber hinausgehende Ver-
wendung gilt als nicht bestimmungsgemäß.
Möglicher Fehlgebrauch
Die Gartenpumpe darf nicht im Dauerbetrieb ein-
gesetztwerden. Sie sind nicht geeignet zur Förde-
rung von:
Trinkwasser
Salzwasser
Schmutzwasser
Lebensmitteln
aggressiven Medien, Chemikalien
ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
sandhaltigem Wasser und schmirgelnden
Flüssigkeiten.
LIEFERUMFANG
Thermoschutz
Das Gerät ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 -
20 Minuten schaltet die Pumpe selbsttätig wieder
ein.
SICHERHEITSHINWEISE
ACHTUNG!
Verletzungsgefahr!
Gerät und Verlängerungskabel nur in
technisch einwandfreiem Zustand be-
nutzen! Beschädigte Geräte dürfen nicht
betrieben werden.
Sicherheits- und Schutzeinrichtungen
dürfen nicht außer Kraft gesetzt werden!
Kinder oder Personen, die die Betriebsanlei-
tung nicht kennen, dürfen das Gerät nicht be-
nutzen.
Das Gerät nie am Anschlusskabel hochhe-
ben, transportieren oder befestigen.
Eigenmächtige Veränderungen oder Umbau-
ten am Gerät sind verboten.
Elektrische Sicherheit
VORSICHT!
Gefahr beim Berühren spannungs-
führender Teile!
Stecker sofort vom Netz trennen,
wenn das Verlängerungskabel beschä-
digt oder durchtrennt wurde! Wir emp-
fehlen den Anschluss über einen FI-
Schutzschalter mit einem Nennfehler-
strom < 30 mA.
Die Haus-Netzspannung muss mit den An-
gaben zur Netzspannung in den Technischen
Daten übereinstimmen, keine andere Versor-
gungsspannung verwenden.
Das Gerät darf nur an einer elektrischen Ein-
richtung gemäß DIN/VDE 0100, Teil 737, 738
und 702 (Schwimmbäder) betrieben werden.
Zur Absicherung muss ein Leitungs-Schutz-
schalter 10 A sowie ein Fehlerstrom-Schutz-
schalter mit einem Nennfehlerstrom von
10/30 mA installiert werden.
Nur Verlängerungskabel verwenden, die für
den Gebrauch im Freien vorgesehen sind -
Mindestquerschnitt 1,5 mm2. Kabeltrommeln
immer vollständig abrollen.
Beschädigte oder brüchige Verlängerungs-
kabel dürfen nicht verwendet werden.
➯Kontrollieren Sie vor jeder Inbetrieb-
nahme den Zustand ihres Verlänge-
rungskabels.
MONTAGE
Gerät aufstellen
1. Bereiten Sie einen ebenen und festen Stand-
ort vor.
2. Stellen Sie das Gerät waagerecht und über-
flutungssicher auf.
➯Das Gerät muss vor Regen und direktem
Wasserstrahl geschützt sein.
Saugleitung anschließen
1. Wählen Sie die Länge der Saugleitung (Abb.
B -16) so aus, dass die Pumpe nicht trocken-
laufen kann. Die Saugleitung muss sich im-
mer mindestens 30 cm unter der Wasserober-
fläche befinden.
2. Schließen Sie die Saugleitung an. Achten Sie
dabei auf dichten Anschluss, ohne das Ge-
winde zu beschädigen.
All manuals and user guides at all-guides.com

Montage
477 031_a 7

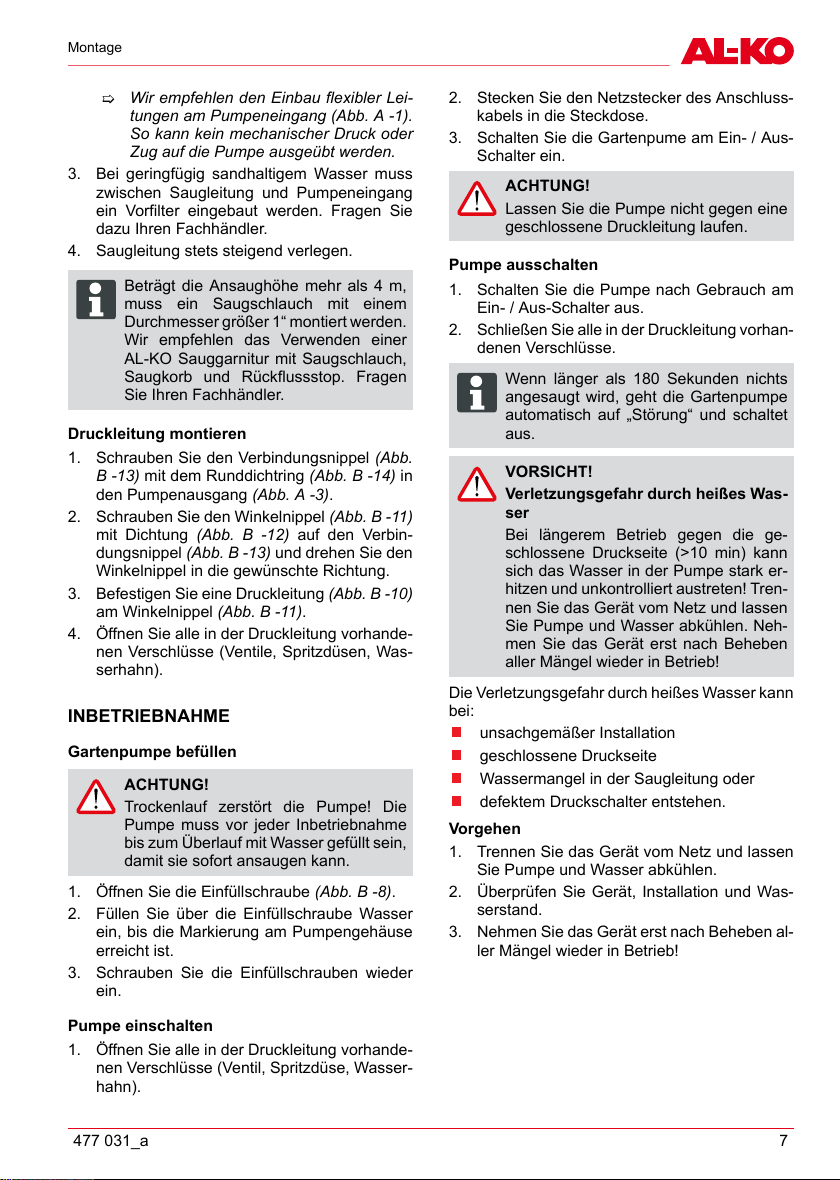

➯Wir empfehlen den Einbau flexibler Lei-
tungen am Pumpeneingang (Abb. A -1).
So kann kein mechanischer Druck oder
Zug auf die Pumpe ausgeübt werden.
3. Bei geringfügig sandhaltigem Wasser muss
zwischen Saugleitung und Pumpeneingang
ein Vorfilter eingebaut werden. Fragen Sie
dazu Ihren Fachhändler.
4. Saugleitung stets steigend verlegen.
ADVICE
Beträgt die Ansaughöhe mehr als 4 m,
muss ein Saugschlauch mit einem
Durchmesser größer 1“ montiert werden.
Wir empfehlen das Verwenden einer
AL-KO Sauggarnitur mit Saugschlauch,
Saugkorb und Rückflussstop. Fragen
Sie Ihren Fachhändler.
Druckleitung montieren
1. Schrauben Sie den Verbindungsnippel (Abb.
B -13) mit dem Runddichtring (Abb. B -14) in
den Pumpenausgang (Abb. A -3).
2. Schrauben Sie den Winkelnippel (Abb. B -11)
mit Dichtung (Abb. B -12) auf den Verbin-
dungsnippel (Abb. B -13) und drehen Sie den
Winkelnippel in die gewünschte Richtung.
3. Befestigen Sie eine Druckleitung (Abb. B -10)
am Winkelnippel (Abb. B -11).
4. Öffnen Sie alle in der Druckleitung vorhande-
nen Verschlüsse (Ventile, Spritzdüsen, Was-
serhahn).
INBETRIEBNAHME
Gartenpumpe befüllen
ACHTUNG!
Trockenlauf zerstört die Pumpe! Die
Pumpe muss vor jeder Inbetriebnahme
bis zum Überlauf mit Wasser gefüllt sein,
damit sie sofort ansaugen kann.
1. Öffnen Sie die Einfüllschraube (Abb. B -8).
2. Füllen Sie über die Einfüllschraube Wasser
ein, bis die Markierung am Pumpengehäuse
erreicht ist.
3. Schrauben Sie die Einfüllschrauben wieder
ein.
Pumpe einschalten
1. Öffnen Sie alle in der Druckleitung vorhande-
nen Verschlüsse (Ventil, Spritzdüse, Wasser-
hahn).
2. Stecken Sie den Netzstecker des Anschluss-
kabels in die Steckdose.
3. Schalten Sie die Gartenpume am Ein- / Aus-
Schalter ein.
ACHTUNG!
Lassen Sie die Pumpe nicht gegen eine
geschlossene Druckleitung laufen.
Pumpe ausschalten
1. Schalten Sie die Pumpe nach Gebrauch am
Ein- / Aus-Schalter aus.
2. Schließen Sie alle in der Druckleitung vorhan-
denen Verschlüsse.
ADVICE
Wenn länger als 180 Sekunden nichts
angesaugt wird, geht die Gartenpumpe
automatisch auf „Störung“ und schaltet
aus.
VORSICHT!
Verletzungsgefahr durch heißes Was-
ser
Bei längerem Betrieb gegen die ge-
schlossene Druckseite (>10 min) kann
sich das Wasser in der Pumpe stark er-
hitzen und unkontrolliert austreten! Tren-
nen Sie das Gerät vom Netz und lassen
Sie Pumpe und Wasser abkühlen. Neh-
men Sie das Gerät erst nach Beheben
aller Mängel wieder in Betrieb!
Die Verletzungsgefahr durch heißes Wasser kann
bei:
unsachgemäßer Installation
geschlossene Druckseite
Wassermangel in der Saugleitung oder
defektem Druckschalter entstehen.
Vorgehen
1. Trennen Sie das Gerät vom Netz und lassen
Sie Pumpe und Wasser abkühlen.
2. Überprüfen Sie Gerät, Installation und Was-
serstand.
3. Nehmen Sie das Gerät erst nach Beheben al-
ler Mängel wieder in Betrieb!
All manuals and user guides at all-guides.com

DWartung und Pflege
8 JET 3000 / JET 3500 (INOX)
WARTUNG UND PFLEGE
ACHTUNG!
Vor Beginn aller Wartungs- und Pfle-
gearbeiten ist die Pumpe vom Netz zu
nehmen. Netzstecker aus der Steckdose
ziehen.
Pumpe spülen
Nach Förderung von chlorhaltigem Schwimmbad-
wasser oder Flüssigkeiten, die Rückstände hin-
terlassen, muss die Pumpe mit klarem Wasser
gespült werden.
Verstopfungen beseitigen
1. Trennen Sie das Gerät vom Netz und sichern
Sie es gegen Wiedereinschalten.
2. Entfernen Sie den Saugschlauch am Pum-
peneingang.
3. Schließen Sie den Druckschlauch an die
Wasserleitung an.
4. Lassen Sie Wasser durch das Pumpenge-
häuse laufen, bis sich die Verstopfung auflöst.
5. Prüfen Sie durch kurzes Einschalten, ob die
Pumpe freidreht.
6. Nehmen Sie das Gerät wie beschrieben wie-
der in Betrieb.
LAGERUNG
1. Entleeren Sie die Saug- und Druckleitung.
2. Schrauben Sie die Ablassschraube heraus
und lassen Sie das Wasser aus der Pumpe
auslaufen.
3. Schrauben Sie die Ablassschraube wieder
ein und lagern Sie Pumpe und Zubehör frost-
frei.
ADVICE
Bei Frostgefahr muss das System voll-
ständig entleert werden.
ENTSORGUNG
Ausgediente Geräte, Batterien oder
Akkus nicht über den Hausmüll ent-
sorgen!
Verpackung, Gerät und Zubehör sind aus
recyclingfähigen Materialien hergestellt
und entsprechend zu entsorgen.
HILFE BEI STÖRUNG
VORSICHT!
Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.
Störung Mögliche Ursache Beseitigung
Laufrad blockiert, Trockenlauf, automa-
tische Abschaltung nach 90 Sekunden
Schmutz im Ansaugbereich entfernen.
Durch Öffnung im Motorgehäuse hin-
ten mit geeignetem Werkzeug reinigen.
Thermoschalter hat abgeschaltet. Warten, bis der Thermoschalter die
Gartenpumpe wieder einschaltet.
Auf maximale Temperatur des Förder-
mediums achten. Gartenpumpe prüfen
lassen.
Pumpen-Antriebs-
motor läuft nicht
Keine Netzspannung vorhanden Sicherungen prüfen, Stromversorgung
von Elektrofachkraft prüfen lassen.
Wasserstand zu niedrig. Trockenlauf,
automtische Abschaltung nach 90 Se-
kunden.
Saugschlauch tiefer eintauchen.
Luft im Pumpengehäuse. Gartenpumpe befüllen.
Gartenpumpe
läuft aber fördert
nicht.
Gartenpumpe saugt Luft. Alle Anschlussverbindungen und den
Filterdeckel auf Dichtheit prüfen.
All manuals and user guides at all-guides.com

Garantie
477 031_a 9

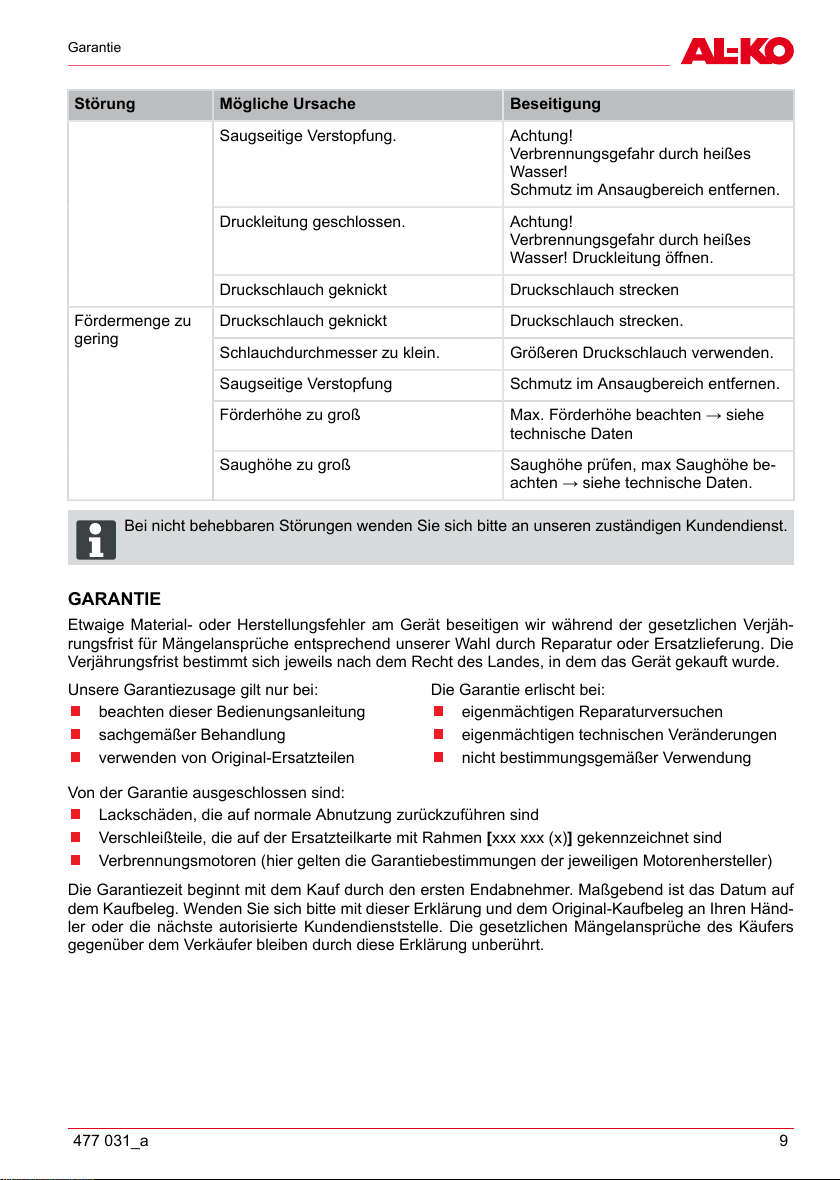

Störung Mögliche Ursache Beseitigung
Saugseitige Verstopfung. Achtung!
Verbrennungsgefahr durch heißes
Wasser!
Schmutz im Ansaugbereich entfernen.
Druckleitung geschlossen. Achtung!
Verbrennungsgefahr durch heißes
Wasser! Druckleitung öffnen.
Druckschlauch geknickt Druckschlauch strecken
Druckschlauch geknickt Druckschlauch strecken.
Schlauchdurchmesser zu klein. Größeren Druckschlauch verwenden.
Saugseitige Verstopfung Schmutz im Ansaugbereich entfernen.
Förderhöhe zu groß Max. Förderhöhe beachten → siehe
technische Daten
Fördermenge zu
gering
Saughöhe zu groß Saughöhe prüfen, max Saughöhe be-
achten → siehe technische Daten.
ADVICE
Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.
GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
eigenmächtigen Reparaturversuchen
eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-
ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers
gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.
All manuals and user guides at all-guides.com

DEG-Konformitätserklärung
10 JET 3000 / JET 3500 (INOX)
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anfor-
derungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen
Standards entspricht.
Produkt Typ Hersteller
Gartenpumpe
Seriennummer
G3013015
JET 3000 / JET 3500
JET 3000 INOX
JET 3500 INOX
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Bevollmächtigter EU-Richtlinien Harmonisierte Normen
Hr. Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EG (13)
Konformitätsbewertung
2000 /14/EG Anhang V
Kötz, 25.04.2012
Antonio De Filippo
Managing Director
Schallleistungspegel
JET 3000
gemessen: 76 dB(A)
garantiert: 78 dB(A)
JET 3500
gemessen: 78 dB(A)
garantiert: 80 dB(A)
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
All manuals and user guides at all-guides.com

Original instructions for use
477 031_a 11
ORIGINAL INSTRUCTIONS FOR USE
Contents
About this handbook........................................ 11
Product description.......................................... 11
Scope of delivery............................................. 12
Safety instructions............................................12
Assembly..........................................................12
Startup..............................................................13
Maintenance and care..................................... 13
Storage.............................................................14
Disposal............................................................14

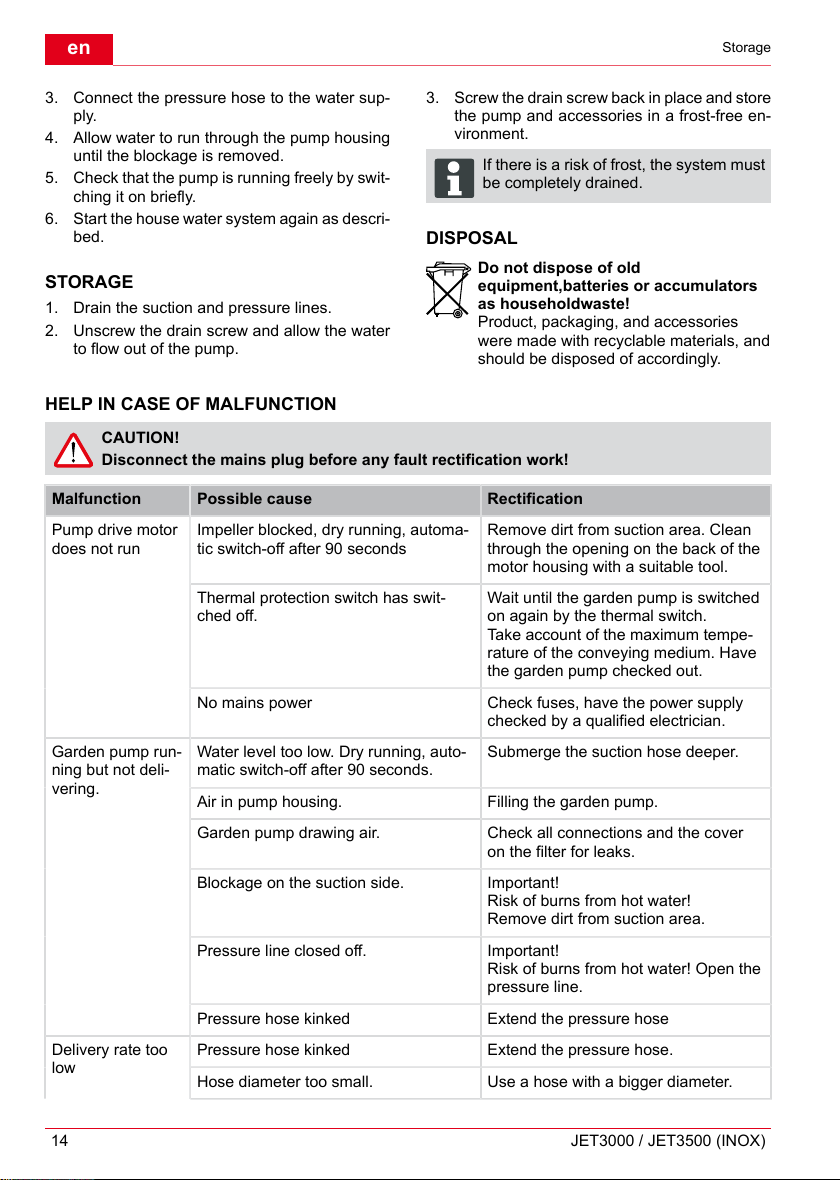

Help in case of malfunction..............................14

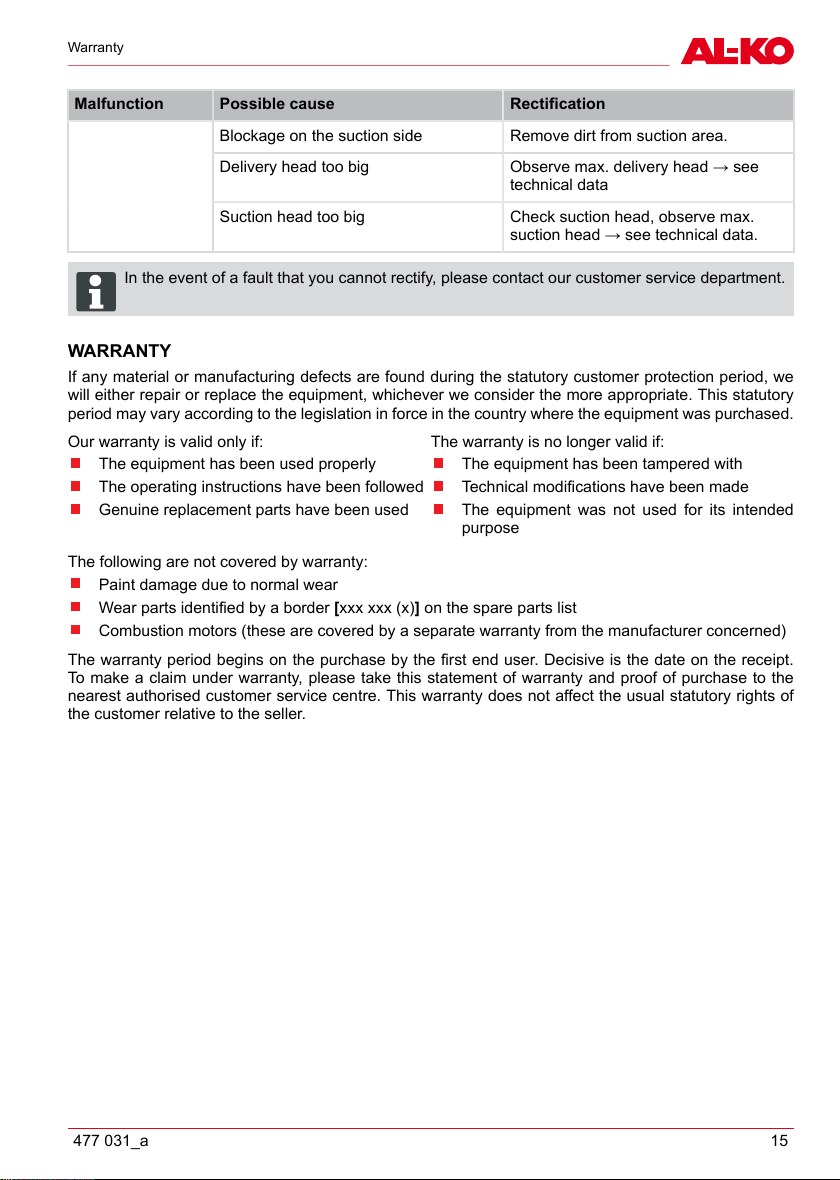

Warranty........................................................... 15
EU declaration of conformity............................16
ABOUT THIS HANDBOOK
Read this documentation before starting up
the machine. This is a precondition for safe
working and flawless operation.
Observe the safety warnings in this docu-
mentation and on the product.
This documentation is a permanent integral
part of the product described and must be
passed on to the new owner if the product is
sold.
Explanation of symbols
CAUTION!
Following these safety warnings care-
fully can prevent personal injury and/or
material damage.
ADVICE
Special instructions for greater ease of
understanding and improved handling.
PRODUCT DESCRIPTION
Various different models of garden pumps are de-
scribed in this documentation. Identify your model
using the identification plate.
Product overview
see Fig. A, B
1 Pump inlet/suction line connection
2 Pump outlet/pressure line connection
3 Motor housing
4 Connection cable
5 On/off switch
6 Pump foot
7 Pump housing
8 Filling screw
9 Pump housing drain screw
10 Pressure line
11 Elbow nipple
12 Seal
13 Connecting nipple
14 Seal
15 Remove filter
16 Suction line
Function
The garden pump draws the water via the suction
line and feeds it to the pump outlet. It is operated
using an on/off switch.
Inox stainless steel
Units marked with the designation "INOX" are
supplied in stainless steel. The structure and func-
tion are unaffected by this.
Designated use
The garden pump is intended for private use in
house and garden. It must only be used in the
framework of the deployment limitations in accor-
dance with the technical data.
The garden pump is suitable for:
Watering and irrigating
Re-pumping and pumping out of vessels (e.g.
swimming pools)
Water extraction from streams, rainwater
butts and cysterns.
The garden pump is is suited exclusively for the
conveying of the following fluids:
Clear water, rainwater
water containing chlorine (e.g. swimming
pools)
All manuals and user guides at all-guides.com

en Product description
12 JET3000 / JET3500 (INOX)
Any other use shall be regarded as misuse.
Possible misuse
The garden pump must not be used continuously.
They are not suitable for conveying:
Drinking water
Salt water
Waste water
Foodstuffs
Aggressive media, chemicals
Corrosive, flammable, explosive or fuming
fluids
Fluids that are hotter than 35 °C
water containing sand and abrasive fluids.
SCOPE OF DELIVERY
Thermal protection
The unit is fitted with a thermal protection switch
which switches the motor off in the event of over-
heating. The pump switches on again automati-
cally after a cooling down period of approx. 15 -
20 minutes.
SAFETY INSTRUCTIONS
CAUTION!
Danger of injury!
Only use the machine and the extension
cable if it is in perfect technical condition!
Damaged units must not be used.
Safety and protective devices must not
be deactivated!
Children, or people who are not familiar with
the operating instructions, are not allowed to
use the machine.
Never lift, transport or suspend the unit using
the connection cable.
Unilateral modifications or conversions of the
unit are prohibited.
Electrical safety
CAUTION!
Danger when touching voltage con-
ducting parts!
Disconnect the plug from the mains if the
extension cable is damaged or severed!
We recommend connecting a RCD (re-
sidual current operated device) having a
nominal residual current of < 30 mA.
The house mains voltage must agree with the
details quoted in the technical data, do not
use any other supply voltage.
The unit must only be operated with an
electrical installation in accordance with DIN/
VDE 0100, Part 737, 738 and 702 (swimming
pools). Protection must be provided by a 10 A
line protection switch and a RCCD (residual
current operated device) having a nominal re-
sidual current of 10/30 mA.
Use only extension cables that are suitable
for use outdoors - minimum cross-section 1.5
mm2. Cable drums should always be unrolled
completely.
Damaged or brittle extension cables must not
be used.
➯Check the condition of your extension
cable each time you start to use the
equipment.
ASSEMBLY
Setting up the equipment
1. Prepare a flat and solid location.
2. Erect the unit horizontally and safe from the
risk of flooding.
➯The unit must be protected from the rain
and direct water jets.
Connect the suction line
1. Select the length of the suction line (Fig. B
-16) so that the pump cannot run dry. The suc-
tion line must always be at least 30 cm under
the surface of the water.
2. Connect the suction line. In doing so, make
sure that the seal is leak-tight without dama-
ging the thread.
➯We recommend fitting flexible lines at the
pump inlet (Fig. A -1). This ensures that
mechanical pressure or tension cannot
be exerted on the pump.
All manuals and user guides at all-guides.com

Assembly
477 031_a 13
3. If the water carries a small amount of sand
you must fit a pre-filter between the suction
line and the pump inlet. Ask your expert dea-
ler about this.
4. Always lay the suction line with an upwards
gradient.
ADVICE
If the suction height is more than 4m, you
must use a suction hose having a diame-
ter greater than 1". We recommend the
use of an AL-KO suction unit with suction
hose, suction filter and flow-back stop.
Ask your expert dealer.
Mounting the pressure line
1. Screw the connecting nipple (Fig. B -13) with
the round seal ring (Fig. B -14) into the pump
outlet (Fig. A -3).
2. Screw the elbow nipple (Fig. B -11) with seal
ring (Fig. B -12) onto the connecting nipple
(Fig. B -13) and turn the elbow nipple in the
desired direction.
3. Fix a pressure line (Fig. B -10) to the elbow
nipple (Fig. B -11).
4. Open all closing off devices (valves, spray
nozzles, water cock) in the pressure line.
STARTUP
Filling the garden pump
CAUTION!
Dry running will destroy the pump! The
pump must be filled with water up to the
overflow before each use so that it can
draw water immediately.
1. Open the filling screw (Fig. B -8).
2. Fill with water via the filling screw until the
marl on the pump housing is reached.
3. Screw the filling screw back in position.
Switch the pump on
1. Open all closing off devices (valve, spray
nozzle, water cock) in the pressure line.
2. Insert the mains plug on the connection cable
into the plug socket.
3. Switch the garden pump on at the on / off
switch.
CAUTION!
Do not allow the pump to run against a
closed off pressure line.
Switch pump off
1. Switch the garden pump off at the on / off
switch after use.
2. Close all the closing off devices in the pres-
sure line.
ADVICE
If nothing is drawn up for longer than
180 seconds, the garden pump automa-
tically switches to "Fault" and turns off.
CAUTION!
Danger of injury from hot water
In extended use against the closed pres-
sure side (>10 min.), the water in the
pump can be severely heated up and can
be emitted in an uncontrolled manner!
Isolate the unit from the mains and allow
the pump and water to cool down. Start
the unit again only after all the faults have
been rectified!
The risk of injury from hot water can arise if:
the installation is not correct
the pressure side is closed off
there is a lack of water in the suction line, or if
the pressure switch is defective.
Procedure
1. Isolate the unit from the mains and allow the
pump and water to cool down.
2. Check the unit, the installation and water le-
vel.
3. Start the unit again only after all the faults
have been rectified!
MAINTENANCE AND CARE
CAUTION!
The pump must be isolated from the
mains before any maintenance and ser-
vice work. Remove the mains plug from
the plug socket.
Flushing the pump
After conveying swimming pool water containing
chlorine or fluids that leave a residue the pump
must be flushed out with clear water.
Remove blockages
1. Isolate the unit from the mains and secure
against switching on again.
2. Remove the suction hose from pump inlet.
All manuals and user guides at all-guides.com

en Storage
14 JET3000 / JET3500 (INOX)
3. Connect the pressure hose to the water sup-
ply.
4. Allow water to run through the pump housing
until the blockage is removed.
5. Check that the pump is running freely by swit-
ching it on briefly.
6. Start the house water system again as descri-
bed.
STORAGE
1. Drain the suction and pressure lines.
2. Unscrew the drain screw and allow the water
to flow out of the pump.
3. Screw the drain screw back in place and store
the pump and accessories in a frost-free en-
vironment.
ADVICE
If there is a risk of frost, the system must
be completely drained.
DISPOSAL
Do not dispose of old
equipment,batteries or accumulators
as householdwaste!
Product, packaging, and accessories
were made with recyclable materials, and
should be disposed of accordingly.
HELP IN CASE OF MALFUNCTION
CAUTION!
Disconnect the mains plug before any fault rectification work!
Malfunction Possible cause Rectification
Impeller blocked, dry running, automa-
tic switch-off after 90 seconds
Remove dirt from suction area. Clean
through the opening on the back of the
motor housing with a suitable tool.
Thermal protection switch has swit-
ched off.
Wait until the garden pump is switched
on again by the thermal switch.
Take account of the maximum tempe-
rature of the conveying medium. Have
the garden pump checked out.
Pump drive motor
does not run
No mains power Check fuses, have the power supply
checked by a qualified electrician.
Water level too low. Dry running, auto-
matic switch-off after 90 seconds.
Submerge the suction hose deeper.
Air in pump housing. Filling the garden pump.
Garden pump drawing air. Check all connections and the cover
on the filter for leaks.
Blockage on the suction side. Important!
Risk of burns from hot water!
Remove dirt from suction area.
Pressure line closed off. Important!
Risk of burns from hot water! Open the
pressure line.
Garden pump run-
ning but not deli-
vering.
Pressure hose kinked Extend the pressure hose
Pressure hose kinked Extend the pressure hose.Delivery rate too
low Hose diameter too small. Use a hose with a bigger diameter.
All manuals and user guides at all-guides.com

Warranty
477 031_a 15
Malfunction Possible cause Rectification
Blockage on the suction side Remove dirt from suction area.
Delivery head too big Observe max. delivery head → see
technical data
Suction head too big Check suction head, observe max.
suction head → see technical data.
ADVICE
In the event of a fault that you cannot rectify, please contact our customer service department.
WARRANTY
If any material or manufacturing defects are found during the statutory customer protection period, we
will either repair or replace the equipment, whichever we consider the more appropriate. This statutory
period may vary according to the legislation in force in the country where the equipment was purchased.
Our warranty is valid only if:
The equipment has been used properly
The operating instructions have been followed
Genuine replacement parts have been used
The warranty is no longer valid if:
The equipment has been tampered with
Technical modifications have been made
The equipment was not used for its intended
purpose
The following are not covered by warranty:
Paint damage due to normal wear
Wear parts identified by a border [xxx xxx (x)] on the spare parts list
Combustion motors (these are covered by a separate warranty from the manufacturer concerned)
The warranty period begins on the purchase by the first end user. Decisive is the date on the receipt.
To make a claim under warranty, please take this statement of warranty and proof of purchase to the
nearest authorised customer service centre. This warranty does not affect the usual statutory rights of
the customer relative to the seller.
All manuals and user guides at all-guides.com

en EU declaration of conformity
16 JET3000 / JET3500 (INOX)
EU DECLARATION OF CONFORMITY
We herewith declare that this product, in the version introduced into trade by us, complies with the
requirements of the harmonised EU guidelkines, EU safety standards and the product-specific stan-
dards.
Product Type Manufacturer
Garden pump
Serial number
G3013015
JET 3000 / JET 3500
JET 3000 INOX
JET 3500 INOX
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
Duly authorised person EU guidelines Harmonised standards
Anton Eberle
Ichenhauser Str. 14
D-89359 Kötz
2006/95/EG
2004/108/EG
2000/14/EU (13)
Conformity evaluation
2000 /14/EG Anhang V
Kötz, 25.04.2012
Antonio De Filippo
Managing Director
Sound pressure level
JET 3000
measured: 76 dB(A)
guaranteed: 78 dB(A)
JET 3500
measured: 78 dB(A)
guaranteed: 80 dB(A)
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
All manuals and user guides at all-guides.com

Gebruiksaanwijzing
477 031_a 17
GEBRUIKSAANWIJZING
Inhoudsopgave
Over dit handboek............................................17
Productbeschrijving.......................................... 17
Inhoud van de levering.................................... 18
Veiligheidsvoorschriften....................................18
Montage............................................................18
Inbedrijfstelling..................................................19
Onderhoud........................................................20
Opslag.............................................................. 20
Afvoeren........................................................... 20
Storingen oplossen.......................................... 20
Garantie............................................................21
EG-conformiteitsverklaring............................... 22
OVER DIT HANDBOEK
Lees deze documentatie vóór ingebruikname
door. Dit is een voorwaarde voor veilig wer-
ken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waar-
schuwingen in deze documentatie en op het
product in acht.
Deze documentatie is permanent onderdeel
van het beschreven product en dient bij ver-
koop aan de koper te worden overgedragen.
Legenda
LET OP!
Het nauwkeurig in acht nemen van deze
waarschuwingen kan verwondingen en/
of materiële schade voorkomen.
ADVICE
Speciale aanwijzingen voor een beter
begrip en gebruik.
PRODUCTBESCHRIJVING
In deze documentatie worden diverse modellen
tuinpompen beschreven. U kunt uw model identi-
ficeren aan de hand van het typeplaatje.
Productoverzicht
zie Afb. A, B
1 Pompingang/aansluiting aanzuigleiding
2 Pompuitgang/aansluiting drukleiding
3 Motorbehuizing
4 Aansluitkabel
5 Aan-/uitschakelaar
6 Pompvoet
7 Pomphuis
8 Vulplug
9 Aftapplug pomphuis
10 Drukleiding
11 Elleboogstuk
12 Afdichting
13 Verbindingsnippel
14 Afdichting
15 Filter
16 Aanzuigleiding
Werking
De tuinpomp zuigt het water aan via de aanzu-
igleiding en verpompt dit naar de pompuitgang.
Het apparaat wordt via een aan/uit-schakelaar be-
diend.
INOX
Apparaten met de aanduiding "INOX" worden ge-
leverd in een roestvrijstalen uitvoering. Dit is ver-
der niet van invloed op de constructie en de wer-
king.
Reglementair gebruik
De tuinpomp is bestemd voor particulier gebruik
in huis en tuin. Hij mag alleen worden gebruikt
binnen de grenswaarden en overeenkomstig de
technische gegevens.
De tuinpomp is geschikt voor:
bewateren en gieten
het rond- en leegpompen van reservoirs (bijv.
zwembassins)
onttrekken van water uit bronnen, regenton-
nen en putten.
De tuinpomp is uitsluitend geschikt voor het ver-
pompen van de volgende vloeistoffen:
schoon water, regenwater
All manuals and user guides at all-guides.com

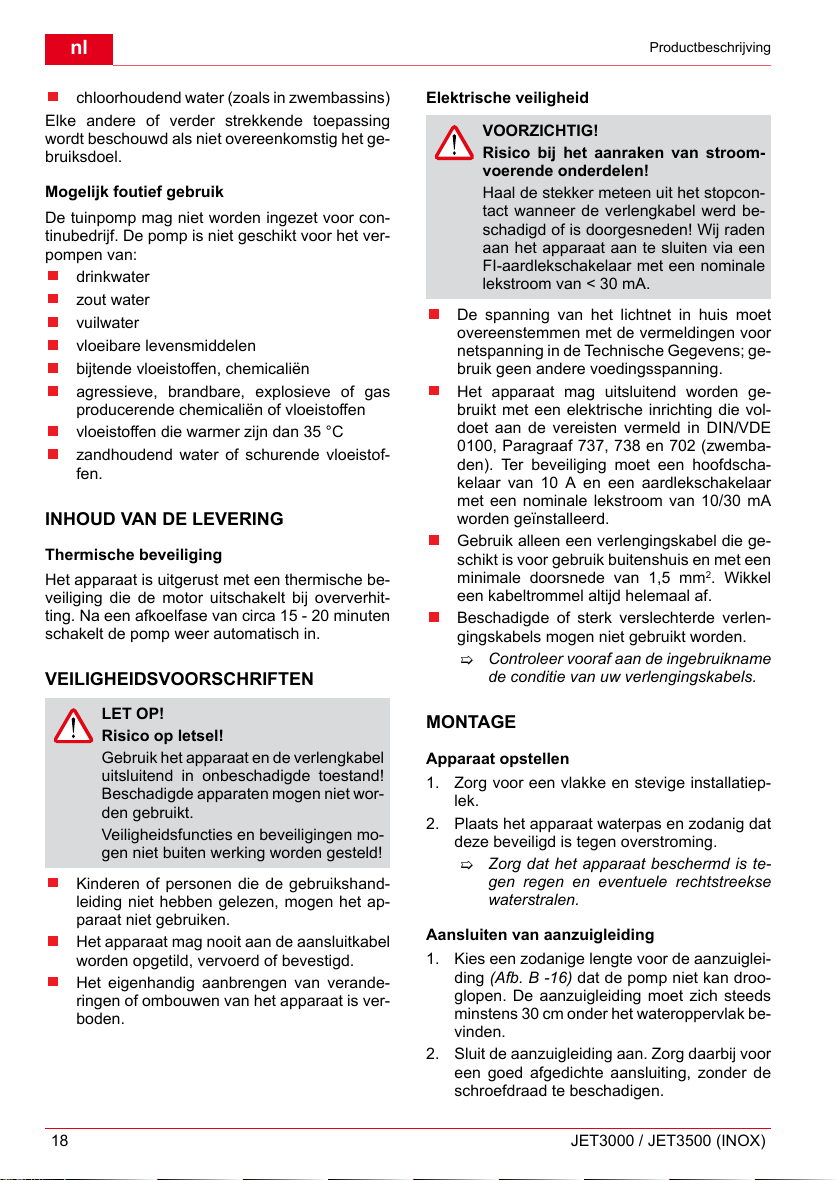

nl Productbeschrijving
18 JET3000 / JET3500 (INOX)
chloorhoudend water (zoals in zwembassins)
Elke andere of verder strekkende toepassing
wordt beschouwd als niet overeenkomstig het ge-
bruiksdoel.
Mogelijk foutief gebruik
De tuinpomp mag niet worden ingezet voor con-
tinubedrijf. De pomp is niet geschikt voor het ver-
pompen van:
drinkwater
zout water
vuilwater
vloeibare levensmiddelen
bijtende vloeistoffen, chemicaliën
agressieve, brandbare, explosieve of gas
producerende chemicaliën of vloeistoffen
vloeistoffen die warmer zijn dan 35 °C
zandhoudend water of schurende vloeistof-
fen.
INHOUD VAN DE LEVERING
Thermische beveiliging
Het apparaat is uitgerust met een thermische be-
veiliging die de motor uitschakelt bij oververhit-
ting. Na een afkoelfase van circa 15 - 20 minuten
schakelt de pomp weer automatisch in.
VEILIGHEIDSVOORSCHRIFTEN
LET OP!
Risico op letsel!
Gebruik het apparaat en de verlengkabel
uitsluitend in onbeschadigde toestand!
Beschadigde apparaten mogen niet wor-
den gebruikt.
Veiligheidsfuncties en beveiligingen mo-
gen niet buiten werking worden gesteld!
Kinderen of personen die de gebruikshand-
leiding niet hebben gelezen, mogen het ap-
paraat niet gebruiken.
Het apparaat mag nooit aan de aansluitkabel
worden opgetild, vervoerd of bevestigd.
Het eigenhandig aanbrengen van verande-
ringen of ombouwen van het apparaat is ver-
boden.
Elektrische veiligheid
VOORZICHTIG!
Risico bij het aanraken van stroom-
voerende onderdelen!
Haal de stekker meteen uit het stopcon-
tact wanneer de verlengkabel werd be-
schadigd of is doorgesneden! Wij raden
aan het apparaat aan te sluiten via een
FI-aardlekschakelaar met een nominale
lekstroom van < 30 mA.
De spanning van het lichtnet in huis moet
overeenstemmen met de vermeldingen voor
netspanning in de Technische Gegevens; ge-
bruik geen andere voedingsspanning.
Het apparaat mag uitsluitend worden ge-
bruikt met een elektrische inrichting die vol-
doet aan de vereisten vermeld in DIN/VDE
0100, Paragraaf 737, 738 en 702 (zwemba-
den). Ter beveiliging moet een hoofdscha-
kelaar van 10 A en een aardlekschakelaar
met een nominale lekstroom van 10/30 mA
worden geïnstalleerd.
Gebruik alleen een verlengingskabel die ge-
schikt is voor gebruik buitenshuis en met een
minimale doorsnede van 1,5 mm2. Wikkel
een kabeltrommel altijd helemaal af.
Beschadigde of sterk verslechterde verlen-
gingskabels mogen niet gebruikt worden.
➯Controleer vooraf aan de ingebruikname
de conditie van uw verlengingskabels.
MONTAGE
Apparaat opstellen
1. Zorg voor een vlakke en stevige installatiep-
lek.
2. Plaats het apparaat waterpas en zodanig dat
deze beveiligd is tegen overstroming.
➯Zorg dat het apparaat beschermd is te-
gen regen en eventuele rechtstreekse
waterstralen.
Aansluiten van aanzuigleiding
1. Kies een zodanige lengte voor de aanzuiglei-
ding (Afb. B -16) dat de pomp niet kan droo-
glopen. De aanzuigleiding moet zich steeds
minstens 30 cm onder het wateroppervlak be-
vinden.
2. Sluit de aanzuigleiding aan. Zorg daarbij voor
een goed afgedichte aansluiting, zonder de
schroefdraad te beschadigen.
All manuals and user guides at all-guides.com

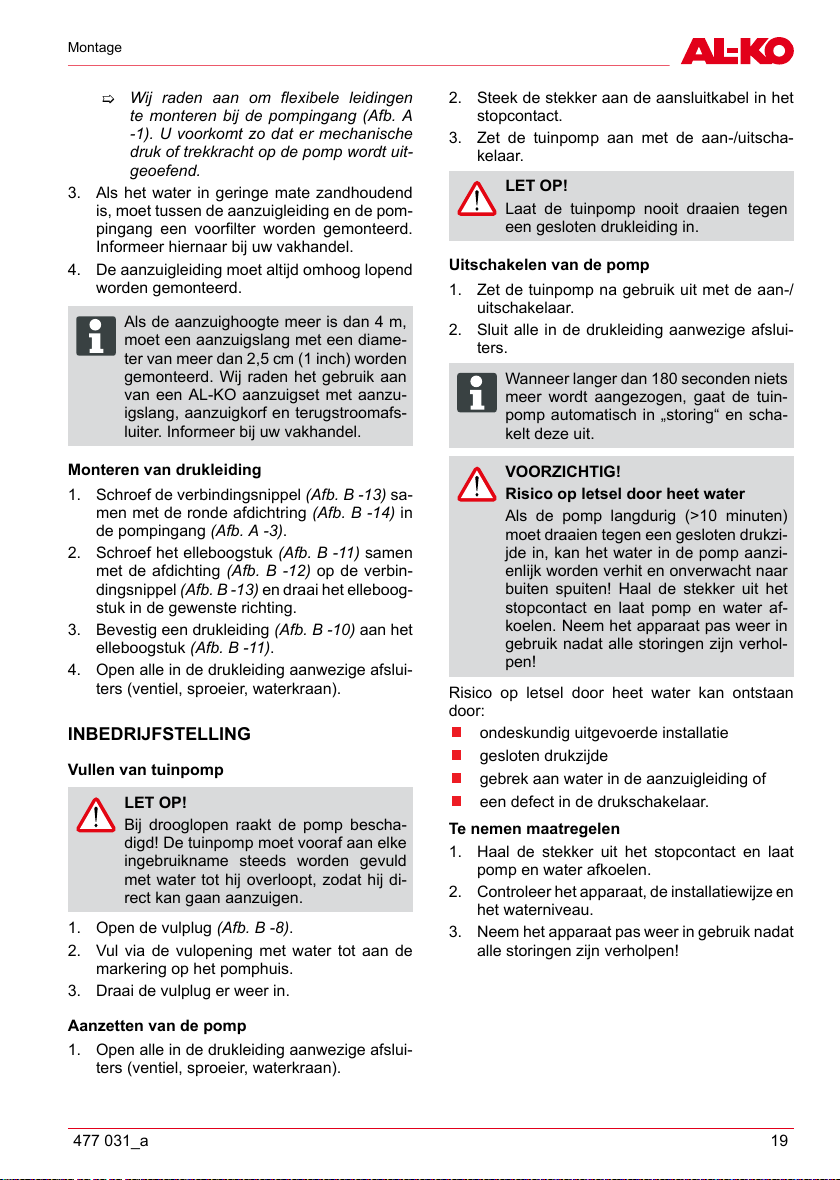

Montage
477 031_a 19
➯Wij raden aan om flexibele leidingen
te monteren bij de pompingang (Afb. A
-1). U voorkomt zo dat er mechanische
druk of trekkracht op de pomp wordt uit-
geoefend.
3. Als het water in geringe mate zandhoudend
is, moet tussen de aanzuigleiding en de pom-
pingang een voorfilter worden gemonteerd.
Informeer hiernaar bij uw vakhandel.
4. De aanzuigleiding moet altijd omhoog lopend
worden gemonteerd.
ADVICE
Als de aanzuighoogte meer is dan 4 m,
moet een aanzuigslang met een diame-
ter van meer dan 2,5 cm (1 inch) worden
gemonteerd. Wij raden het gebruik aan
van een AL-KO aanzuigset met aanzu-
igslang, aanzuigkorf en terugstroomafs-
luiter. Informeer bij uw vakhandel.
Monteren van drukleiding
1. Schroef de verbindingsnippel (Afb. B -13) sa-
men met de ronde afdichtring (Afb. B -14) in
de pompingang (Afb. A -3).
2. Schroef het elleboogstuk (Afb. B -11) samen
met de afdichting (Afb. B -12) op de verbin-
dingsnippel (Afb. B -13) en draai het elleboog-
stuk in de gewenste richting.
3. Bevestig een drukleiding (Afb. B -10) aan het
elleboogstuk (Afb. B -11).
4. Open alle in de drukleiding aanwezige afslui-
ters (ventiel, sproeier, waterkraan).
INBEDRIJFSTELLING
Vullen van tuinpomp
LET OP!
Bij drooglopen raakt de pomp bescha-
digd! De tuinpomp moet vooraf aan elke
ingebruikname steeds worden gevuld
met water tot hij overloopt, zodat hij di-
rect kan gaan aanzuigen.
1. Open de vulplug (Afb. B -8).
2. Vul via de vulopening met water tot aan de
markering op het pomphuis.
3. Draai de vulplug er weer in.
Aanzetten van de pomp
1. Open alle in de drukleiding aanwezige afslui-
ters (ventiel, sproeier, waterkraan).
2. Steek de stekker aan de aansluitkabel in het
stopcontact.
3. Zet de tuinpomp aan met de aan-/uitscha-
kelaar.
LET OP!
Laat de tuinpomp nooit draaien tegen
een gesloten drukleiding in.
Uitschakelen van de pomp
1. Zet de tuinpomp na gebruik uit met de aan-/
uitschakelaar.
2. Sluit alle in de drukleiding aanwezige afslui-
ters.
ADVICE
Wanneer langer dan 180 seconden niets
meer wordt aangezogen, gaat de tuin-
pomp automatisch in „storing“ en scha-
kelt deze uit.
VOORZICHTIG!
Risico op letsel door heet water
Als de pomp langdurig (>10 minuten)
moet draaien tegen een gesloten drukzi-
jde in, kan het water in de pomp aanzi-
enlijk worden verhit en onverwacht naar
buiten spuiten! Haal de stekker uit het
stopcontact en laat pomp en water af-
koelen. Neem het apparaat pas weer in
gebruik nadat alle storingen zijn verhol-
pen!
Risico op letsel door heet water kan ontstaan
door:
ondeskundig uitgevoerde installatie
gesloten drukzijde
gebrek aan water in de aanzuigleiding of
een defect in de drukschakelaar.
Te nemen maatregelen
1. Haal de stekker uit het stopcontact en laat
pomp en water afkoelen.
2. Controleer het apparaat, de installatiewijze en
het waterniveau.
3. Neem het apparaat pas weer in gebruik nadat
alle storingen zijn verholpen!
All manuals and user guides at all-guides.com

nl Onderhoud
20 JET3000 / JET3500 (INOX)
ONDERHOUD
LET OP!
Koppel bij werkzaamheden voor on-
derhoud en verzorging altijd eerst de
stroomvoorziening los. Trek de lichtnets-
tekker uit het stopcontact.
Spoelen van de pomp
Na het verpompen van chloorhoudend zwembad-
water of vloeistoffen die resten achterlaten, moet
de pomp met schoon water worden doorgespo-
eld.
Verwijderen van verstoppingen
1. Koppel het apparaat los van het lichtnet en
beveilig deze tegen opnieuw inschakelen.
2. Haal de aanzuigslang los bij de pompingang.
3. Sluit de drukslang aan op de waterleiding.
4. Laat het water door het pomphuis stromen tot
de verstopping is opgelost.
5. Controleer of de pomp vrij kan draaien door
deze heel even in te schakelen.
6. Neem het apparaat weer in gebruik zoals be-
schreven.
OPSLAG
1. Ledig de aanzuig- en drukleiding.
2. Draai de aftapplug eruit en laat het water uit
de pomp lopen.
3. Draai de aftapplug er weer in en berg de pomp
en de toebehoren vorstvrij op.
ADVICE
Als er kans is op bevriezing moet het sys-
teem helemaal geleegd worden.
AFVOEREN
Gebruikte apparaten, batterijen of
accu´s niet afvoeren via de vuilnisop-
haaldienst!
Verpakking, apparaat en accessoires zijn
gemaakt van recyclebare materialen en
moeten ook als zodanig worden afgevo-
erd.
STORINGEN OPLOSSEN
VOORZICHTIG!
Haal bij werkzaamheden voor het verhelpen van storingen altijd eerst de stekker los.
Storing Mogelijke oorzaak Oplossing
Rotor geblokkeerd, pomp drooggelo-
pen, de pomp schakelt na 90 secon-
den automatisch uit
Verwijder de vervuiling aan de aanzu-
igzijde. Reinig met geschikt gereed-
schap via de opening aan de achter-
kant van de motorbehuizing.
Thermische beveiliging ging over tot
uitschakeling.
Wacht tot de thermische beveiliging de
tuinpomp weer inschakelt.
Let op de maximale temperatuur van
de te verpompen vloeistof. Laat de
tuinpomp controleren.
Aandrijfmotor van
pomp loopt niet
Geen netspanning aanwezig Controleer de zekeringen; laat de
stroomvoorziening controleren door
een deskundig elektrotechnicus.
Waterniveau te laag. Bij drooglopen zal
de pomp na 90 seconden automatisch
uitschakelen.
Aanzuigslang dieper onderdompelen.
Lucht aanwezig in pomphuis. Vul de tuinpomp.
Tuinpomp draait
maar verpompt
geen vloeistof.
Tuinpomp zuigt lucht aan. Controleer alle aansluitingen en het fil-
terdeksel op een goede afdichting.
All manuals and user guides at all-guides.com
