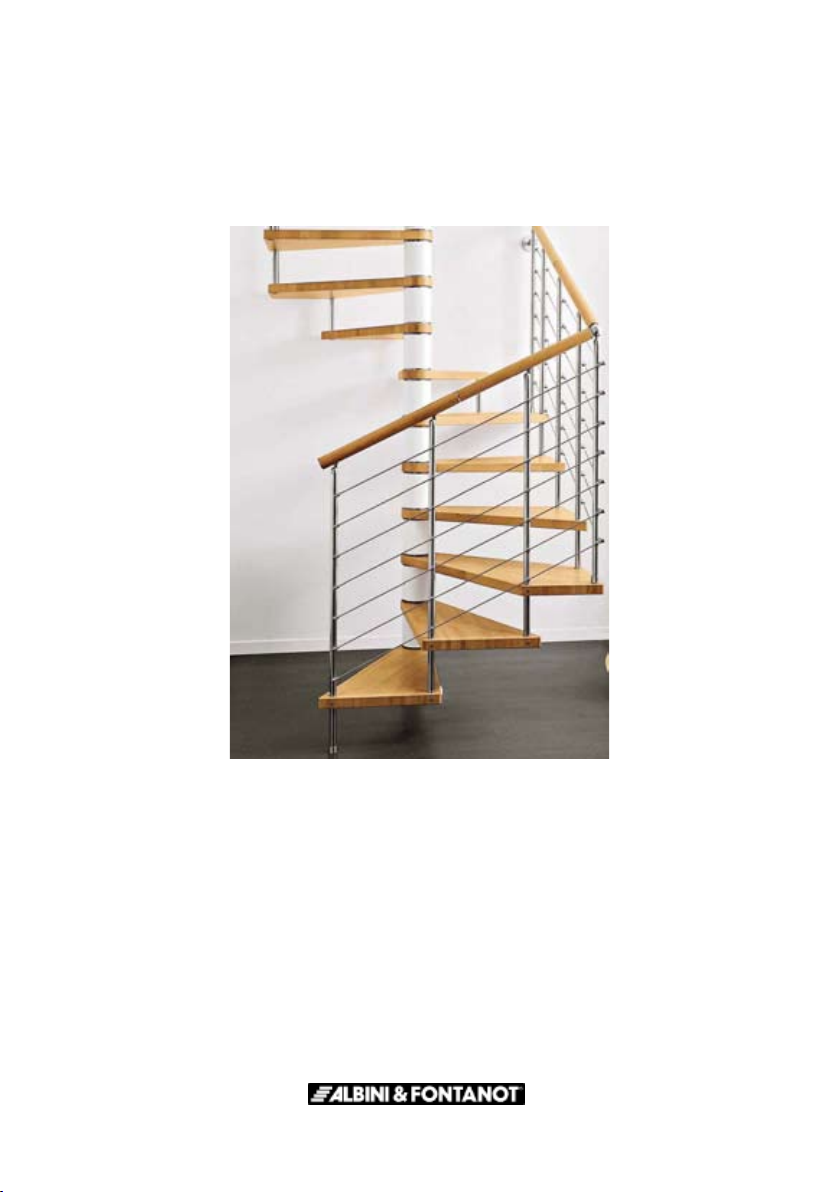

Albini & Fontanot REFLEX LUX User manual

Italiano ISTRUZIONI DI MONTAGGIO
English ASSEMBLY INSTRUCTIONS
Français INSTRUCTIONS DE MONTAGE
Deutsch MONTAGEANLEITUNG
Español INSTRUCCIONES PARA EL MONTAJE
Svenska MONTERINGSINSTRUKTIONER
REFLEX LUX - TITAN Q

3 - Reex Q
ATTENZIONE: per un corretto serraggio dei grani 001010 - 001013, ruotare la chiave di circa 180° dal punto di
contatto. Una ulteriore inutile rotazione potrebbe danneggiare il gradino.
ATTENTION: For the correct xing of 001010 - 001013, turn the key around 180° from the contact point. A further
additional rotation could damage the tread.
ATTENTION: Pour serrer correctement les vis 001010 - 001013, tourner le clef à environ 180° à partir du point de
contact. Un ultérieur et inutile serrage pourrait endommager la marche.
ACHTUNG: Zur korrekten Befestigung der Stifte 001010 - 001013 den Schlüssel um c.a. 180° gegenüber dem
Befestigungspunkt drehen. Das weitere, unnötige Anziehen kann zur Beschädigung der Stufe führen.
ATENCIÓN: Para apretar correctamente los tornillos 001010 - 001013 es suciente apretar la llave 180° desde el
punto de contacto. Apretar más de lo indicado es inútil y puede dañar los peldaños.
SCHEMA MONTAGGIO GRANI COD.5228-01

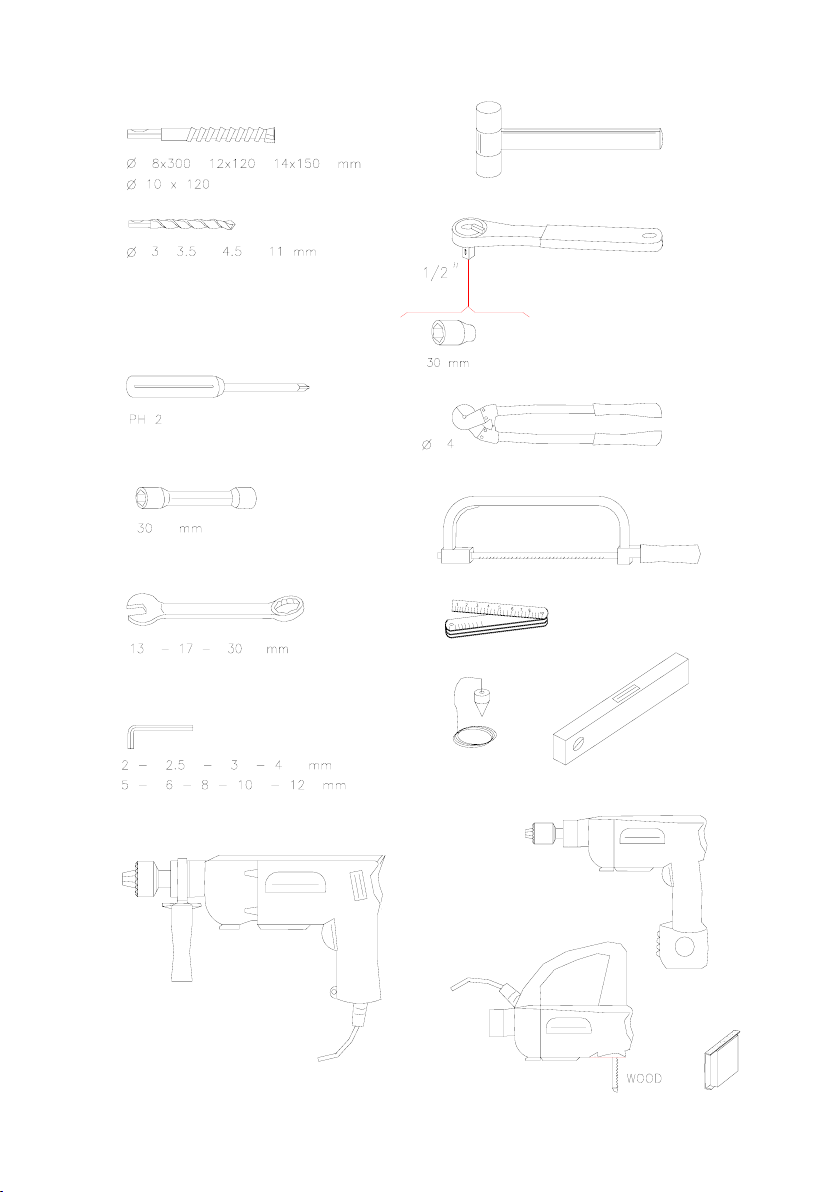

5 - Reex Q

6 - Reex Q
Italiano
Prima di iniziare l’assemblaggio, sballare tutti gli elementi della scala. Sistemarli su una supercie ampia e
vericare la quantità degli elementi utilizzando la distinta pezzi allegata.
Assemblaggio preliminare
Assemblare gli elementi 001010 nei gradini 103011, 103009 e 103010 (g. 1). 1.
Misurare attentamente l’altezza da pavimento a pavimento per determinare la quantità dei dischi distanziatori 2.
131030 o 131031. Per determinare la quantità necessaria dei dischi 131030 o 131031 utilizzare la TAB. 2
(H = altezza, A = alzata).
Esempio: per un’altezza misurata da pavimento a pavimento di 298 cm e una scala con 13 gradini occorre:
a) in corrispondenza dell’altezza 298 cm, nella colonna H, leggere la quantità dei dischi necessari, n° 40 dischi
nella colonna A/13
b) Distribuire i dischi, in successione, su tutti i distanziatori 130210 o 130211 (distribuire poi sotto e sopra) uno
per volta, no al loro esaurimento (mantenere l’allineamento del punto di iniezione, presente sul bordo a vista,
per migliorare l’aspetto estetico). Sul 1° distanziatore 130210 o 130211 si possono inserire no ad un massimo
di 3 dischi. Sui restanti distanziatori 130210 o 130211 si possono inserire no ad un massimo di 5 dischi.
c) Il risultato nale è di 3 dischi sul 1° distanziatore 130210 o 130211 ( 2 sopra e 1 sotto), 4 dischi sul 2°
distanziatore 130210 o 130211 (2 sopra e 2 sotto), 3 dischi sugli undici distanziatori rimanenti ( 2 sopra e
1 sotto).
Determinare la quantità delle colonnine nali e intermedie (g. 1) (g. 11):3.
 a)Assemblaggiodellecolonninenali(x): inserire l'articolo 011071 nel foro della colonnina 127031 o
127035 dal lato della svasatura. Dall'altro lato inserire l'articolo 033159 e poi l'articolo 031096 e avvitare.
Assemblare l'elemento 001019 nell'elemento 033158, avvitare e inserirli nelle colonnine 127031 o 127035 con
il foro dal lato della svasatura e serrare denitivamente.
Inserire l'elemento 033078 nell'elemento 033158. Avvitare con l'elemento 011072.
b)Assemblaggiodellecolonnineintermedie(y): avvitare l'articolo 001011 nello 034040 senza serrare.
Inserire l'articolo 011070 nel foro della colonnina 127031 o 127035 dal lato della svasatura e avvitarlo agli
articoli 001011+034040.
Assemblare l'elemento 001019 nell'elemento 033158, avvitare e inserirli nelle colonnine 127031 o 127035 con
il foro dal lato della svasatura e serrare denitivamente.
Inserire l'elemento 033078 nell'elemento 033158. Avvitare con l'elemento 011072.
Taglio del pianerottolo di arrivo
Per denire e tracciare le linee di taglio dei pianerottoli occorre:4.
1) misurare attentamente il foro solaio.
2) calcolare il centro del foro solaio.
3) tracciare le linee di taglio servendosi di un gradino e dell'articolo 023001, per avere la direzione corretta, e di
un cartone dell’imballo per ottenere lo squadro dei lati, sulla parte inferiore (lato sotto) del pianerottolo ad una
distanza, rispetto al centro, pari alla metà del foro misurato precedentemente ( g. 4).
Tagliare il pianerottolo con il seghetto alternativo, prestando la massima attenzione a non scheggiare il piano; 5.
eliminare con carta a vetro eventuali imperfezioni presenti sul bordo e proteggere con la tinta da legno fornita.
Assemblaggio
Determinare la posizione del palo, in ragione delle dimensioni del pianerottolo tagliato precedentemente, sul 6.
pavimento e posare la base 023012 (g. 3).
Forare con la punta Ø 14 e ssare la base 023012+012009+022001 al pavimento con gli elementi 008001 7.
(g. 1) (g.3).
Avvitare il tubo 042013 sulla base 023012+012009+022001(g. 1).8.
Avvicinare l’elemento 047009 al solaio. Determinare la posizione, mantenendo una distanza di circa 15 cm dal 9.
bordo esterno del pianerottolo , forare con la punta Ø 14 e ssare denitivamente utilizzando gli elementi
008001 (g. 1).
Inserire il copri base 132017 o 132018 nel tubo 042013 (g. 6).10.
Inserire nell’ordine i dischi distanziatori 131030 o 131031, il distanziatore 130210 o 130211 con gli elementi 11.
023041 o 023040 già assemblati, i dischi distanziatori 131030 o 131031, il primo gradino (con le doghe

7 - Reex Q
parallele al senso di salita prestabilito) (g. 5A), i dischi distanziatori 131030 o 131031, il distanziatore 130210 o
130211 con gli elementi 023041 o 023040 già assemblati, i dischi distanziatori 131030 o 131031,
e nuovamente, il gradino (con le doghe parallele al senso di salita prestabilito) e così via. Sistemare i gradini
secondo la posizione data dalla congurazione (g. 1) (g. 6).
Raggiunta l’estremità del tubo 042013, avvitare l’elemento 022003, avvitare il tubo 042013 successivo e 12.
continuare ad assemblare la scala (g. 6).
Raggiunta l’estremità del tubo 042013, avvitare l’elemento 022001 e l’elemento 046036 (avvitare l’elemento 13.
046036 considerando che deve stare alla stessa altezza del pavimento di arrivo). Continuare ad inserire i
gradini utilizzando l’elemento 023001 inserito nel foro centrale (g. 7).
Tagliare l’elemento 023001 a 3 mm circa dalla battuta della parte più corta, inserirlo nel distanziatore 130210 14.
o 130211, ed inserire il pianerottolo 088002. Posizionare il pianerottolo 088004 con il foro piccolo (che servirà al
passaggio della colonnina) sul lato d’arrivo dei gradini (g. 5).
Inserire gli elementi 023035 o 023037, 022065, 009010 e serrare l’elemento 005008 a sufcienza, 15.
considerando che i gradini devono ancora ruotare (g. 1) ( g. 5).
Fissaggio del pianerottolo
Fissare gli elementi 047009 al pianerottolo, utilizzando gli elementi 011053 (forare il pianerottolo con una punta 16.
Ø 4.5).
Posizionare i gradini per l'inserimento delle colonnine.17.
Assemblaggio della ringhiera
Tagliare a misura una porzione di colonnina 127045 per ottenere i distanziali di collegamento dei gradini; 18.
bloccarli con gli elementi 001010.
In caso di ringhiera parziale, cominciare l'assemblaggio della ringhiera montando sul pianerottolo 19.
un distanziale di collegamento. In caso di ringhiera completa, iniziare con una colonninanalee
successivamente con le colonnine intermedie.
Orientare le colonnine con l’elemento 033078 con la parte forata verso l’alto (g. 1) ( g. 9).
Stringere l’elemento 001010 del gradino inferiore e superiore secondo l’alzata (g. 1).
Stringere denitivamente l’elemento 005008.20.
In caso di pianerottolo trapezoidale, ssare un terzo elemento 047009 sul lato corto del pianerottolo, utilizzando 21.
gli elementi 011053 (forare il pianerottolo con una punta Ø 4.5).
Posizionare gli elementi 132016.22.
In corrispondenza del primo gradino, ssare un segmento provvisorio di colonnina con gli elementi 033142, 23.
011053, 001004 e 008004.
Nei casi in cui è prevista la ringhiera, assemblare gli elementi 033142, 001004 e 002040 sui gradini d'angolo.24.
Tagliare a misura i segmenti di corrimano 140018 o 140053 in modo che la giunzione dei due segmenti di 25.
corrimano capiti a metà della lunghezza del anco ringhiera.
Per determinare l'altezza delle colonnine d'angolo e intermedie, aiutarsi con uno o più segmenti corrimano dove 26.
è stato precedentemente montato l'elemento 033164 + 033163 con la vite 012014. I corrimani devono
intersecarsi in corrispondenza dell'angolo. Assemblare ad una estremità gli articoli 033164 con gli elementi
004034 e 011069; all'altra estremità gli elementi 033163 e 033162 con gli articoli 012014 e 001017. Unire i
corrimani con gli articoli 046011 e 031076.
Fissare il corrimano alle colonnine, con gli articoli 002031; mantenere le colonnine verticali. Fissare gli elementi 27.
033162 e 033163 alle colonnine d'angolo con gli articoli 033125 e 011051. Forare e lettare (M4).
Assemblaggiodeissaggiamuro
Fissare a muro la scala utilizzando gli elementi 033010 con gli articoli 008004, 011053, 033056, 031066,011057 28.
e 005035. (forare con punta Ø 8 mm) (g. 9).
Assemblaggio della balaustra
Segnare l'interasse delle colonnine in modo da riuscire a montarne almeno quattro. 29.
Avvitare gli articoli 001004 nell'elemento 033063. Forare con una punta Ø 5 il pianerottolo. Posizionare gli 30.
elementi 033063, utilizzando gli elementi 002040 e 001004, sul pianerottolo.
Inserire l'elemento 033063 sul tirante 046036 con gli articoli 131028 011038 e 009005 (g. 1).31. Tagliare
la colonnina nale (in corrispondenza del palo centrale) di 12 mm. Posizionare le colonninenali(x)e
 intermedie(y) 127032 o 127036 con gli elementi 034040 girati verso l’esterno.
Tagliare 5 cm di un'estremità del corrimano rettilineo 140018 o 140053) e ssare l'elemento 033164 utilizzando 32.
gli elementi 011069 e 004034. Tagliare l'altra estremità in base alle dimensioni della balaustra, forare

8 - Reex Q
con punta Ø 6 per ssare l'elemento 033164 oppure forare con punta Ø 3,5 per ssare gli elementi
033162+033163. Fissare il corrimano 140018 o 140053 utilizzando gli elementi 002031, controllando la
verticalità delle colonnine. Stringere gli elementi 001004 (g. 1).
A seconda della posizione e dell’esistenza di pareti attorno al foro della scala, potrebbe essere necessario 33.
posizionare una o due colonnine 127032 o 127036 in più.
In questo caso è necessario considerare uno spazio che sia equidistante dalle altre colonnine o dalla parete. 34.
Forare il pianerottolo con una punta Ø 5 e serrare gli elementi 033063, 001004 e 002040 (g. 1) .
Montaggio eventuale balaustra a pavimento (g. 12): determinare la posizione delle colonnine 127032 o
127036 sul pavimento, mediamente una ogni 28 cm e ad una distanza dal bordo di circa 8 cm.
In caso di solaio in cemento armato, forare con punta Ø 10 e inserire gli articoli 046015 ssandoli
con la resina chimica (non fornita). In caso di solaio in legno, forare con punta Ø 6,5 ed avvitare direttamente
l'articolo 046015 con l'aiuto di due dadi 005001. Assemblare gli articoli 033063 con gli elementi 009002
e 005001. Inserire le colonnine balaustra (H= 910 mm) 127032 o 127036 negli articoli 033063, e bloccarle
con gli elementi 001004. In caso di balaustra rettilinea, inserire le colonnine di rinforzo 127034 o 127037
ogni circa un metro. Fissare a muro le colonnine utilizzando l’elemento 033010 con gli articoli 031059
008004, 011053, 033056, 011057 e 005035 (forare con punta Ø 8 mm). Determinare la lunghezza dei corrimani
e tagliare la quantità in eccesso. Assemblare i corrimani rettilinei 140018 o 140053, o circolari 140073 alle
colonnine con gli elementi 002031 unendoli con gli articoli 031076 e 046011 per le balaustre rettilinee.
Assemblare gli eventuali articoli di raccordo 033164, 033163, 033162 e gli articoli terminali 033164 (g. 12)
Determinare la lunghezza dei tondini 076058 (g. 11) in base alle caratteristiche dimensionali della scala 35.
e tagliarli. Assemblare i tondini 076059. In corrispondenza delle colonnine d'angolo utilizzare gli articoli 001011,
011069, 033160 033161. Piegare i tondoni per agevolare l'intersecazione in corrispondenza dei gradini
d'angolo. Inne serrare gli elementi 001011 precedentemente inseriti negli articoli 034040 delle colonnine
 intermedie(y).
Completare l’assemblaggio della ringhiera, inserendo gli elementi 031064 nella parte inferiore delle colonnine 36.
127031 o 127035 e gli elementi 004051 nella parte laterale dei gradini (g. 1).

9 - Reex Q
English
Before starting assembly, unpack all stair components. Place them on a large enough surface and check the
number of components, using the attached packing list.
Preliminary assembly
Fit components 001010 for version R010, or components 001013 for version R020, onto treads 103008 (g. 1) 1.
(g. 2).
Carefully measure the height between oors to calculate the number of spacer disks 131030 or 131031. To 2.
calculate the required number of spacer disks 131030 or 131031 use CHART 2 (H = height, A = riser).
Example: for a measured height between oors of 298 cm and a staircase with 13 treads:
a) for a height of 298 cm in column H, read off the number of disks required in column A/13, giving a total of 40
disks.
b) Distribute the disks on all spacers 130202 or 130203 (and then beneath and above), one at a time, until
all disks have been used (maintain alignment of the injection point on the exposed edge so as to ensure a
better visual appearance). Up to a maximum of 3 disks can be tted on the rst spacer 130202 or 130203. On
the other spacers 130202 or 130203, up to a maximum of 5 disks can be tted.
c) The nal result is 3 disks on the rst spacer 130202 or 130203 (2 above and 1 beneath), 4 disks on the
second spacer 130202 or 130203 (2 above and 2 beneath), and 3 disks on the eleven remaining spacers (2
above and 1 beneath).
Fit components 033149 onto baluster 127010 using parts 011063 and 005036 (g. 1) (for R010 railing).3.
Fit components 033147 onto baluster 127002 using parts 011064 and 005036 (g. 2) (for R020 railing).4.
Cutting top landing
To dene and trace the cutting lines for top landings:5.
1) carefully measure hole in ceiling.
2) calculate centre of hole in ceiling.
3) trace cutting lines using a tread to give the right direction, and a piece of the cardboard of the packing to
obtain the squareness of sides on the lower part (underside) of the landing, at a distance from the centre equi
valent to half the hole measured earlier (g. 4).
Cut the landing with an electric jigsaw, taking great care to avoid damaging the paintwork nish; use sandpaper 6.
to remove any roughness on edges and protect with the supplied wood paint.
Assembly
Determine the position of the post on the oor, according to the dimensions of the landing cut earlier, and lay 7.
the base 023012 (g. 3).
Drill holes with a 14 mm bit and x the base 023012+012009+022001 to oor with components 008001 (g. 1) 8.
(g. 2) (g. 3).
Screw tube 042013 onto base 023012+012009+022001(g. 1) (g. 2) (g. 3).9.
Fit base cover 132017 or 132018 onto tube 042013 (g. 6).10.
In this order, t the spacer disks 131030 or 131031, washer 023041 or 023040, spacer 130202 or 130203, wa 11.
sher 023041 or 023040, spacer disks 131030 or 131031, the rst tread (with slats parallel to prearranged
rotation direction) (g. 5A), spacer disks 131030 or 131031, washer 023041 or 023040, spacer 130202 or
130203, washer 023041 or 023040, spacer disks 131030 or 131031, and then another tread (with slats parallel
to prearranged rotation direction), continuing in the same way. Place the treads in the position given by the
conguration (g. 1) (g. 2) (g. 6).
When the top of the tube 042013 is reached, screw on component 022003, screw on next tube 042013 and 12.
continue with assembly of staircase (g. 10).
When the top of the tube 042013 is reached, screw on component 022001 and component 046036 (screw on 13.
component 046036 remembering that it must be at the same level as the upper oor). Continue to t treads
using component 023001 inserted into central hole (g. 7).
Fit landing last. Position the landing with the small hole (to be used for passage of balusters) on the arrival side 14.
of the treads (g. 5).
Fit components 023035 or 023037, 022065, and tighten component 005008 sufciently, remembering that the 15.
treads must still be free to rotate (g. 1) (g. 2) (g. 5).
Fixing landing
Move component 047009 towards ceiling. Determine the position, keeping a distance of about 15 cm from the 16.

10 - Reex Q
outer edge of the landing, drill with a 14 mm bit and denitively secure, using components 008001 (g. 1)
(g. 2).
Fix components 047009 to landing, using components 002040 (drill landing with a 4.5 mm bit).17.
Position components 132016.18.
Assembly of R010 railing (go to point 35 for model R020)
Fix components 033149, 005036, 011063 to balusters 127010 not to be used for corner treads (g. 5).19.
Fix components 033149,033151,005036, 011063 to balusters 127010 to be used for corner treads (g. 5).20.
Starting from the top, t balusters 127010, with parts 033142 and 002040, onto corner treads with a height of 21.
about 97.5 cm.
Cut sections of handrail 140018 to length; assemble with part 046011, placing part 031076 between them. For 22.
optimal xing, the handrail must follow about 1/8 of a turn from the contact point.
Fix handrail to balusters with parts 002031; keep balusters vertical. Insert angle parts 031061, 031071 and 23.
031072 with screws 012014 and 001017 for changes of direction. Apply end caps 031061 to ends of handrail
with parts 011052 and 004034, drill with a 6 mm bit (g. 1) (g. 11).
Position the rst 127002 baluster; adjust the height according to the balusters already mounted. Insert 24.
reinforcing component 046050 into the 1st baluster. Fix component 033144 to the oor using a Ø 8 bit, so that it
corresponds with the rst baluster. Use elements 011053, 008004, and 001004 (g. 1).
Cut a piece of baluster 127012 to length to obtain spacers to connect treads; lock in place with parts 001010.25.
Insert the steel cables into the 031069 parts on the banisters, positioning parts 031068 and 001012 on each 26.
end of the banisters and on one intermediate baluster positioned between the two ends of the banister
side. Fasten the cables at one of the two ends using parts 031068 and 001012, leaving about 15mm protruding
from parts 031069; cover with part 031074 using the adhesive supplied. Tighten the cables by hand and lock
parts 031068 and 001012 respectively working from the lower to the higher end of the steel cable. Once the
nal parts 031068 and 001012 have been fastened, cover the ends of the cables with adhesive tape to prevent
them from unravelling whilst being cut. Cut the cables at a distance of 15mm from parts 031069. Remove the
tape and cover with parts 031074 using the adhesive supplied (g. 1) (g. 11).
Complete assembly of accessories, tting components 031064 into the lower part of balusters 127010 on 27.
corner treads and into upper part of lateral spacers 127012 (g. 1) (g. 11).
Assembly of R010 balustrade
Screw part 033063 onto stay 046036 with screw 011038 (g. 1).28.
Position components 033063 on landing, using components 002040 and 001004. Drill landing with a 5 mm bit, 29.
keeping a distance between centres that allows at least four balusters to be tted. Position balusters 127014,
with components 031069 facing outwards, and tighten component 001004 (g. 1).
Fix straight handrail 140018 using components 002031 (g. 1).30.
Depending on position and presence of walls around the stairwell, it may be necessary to position one or two 31.
extra balusters 127014.
In this case, a space must be considered that is at the same distance from the other balusters or from the wall. 32.
Drill landing with a 4.5 mm bit and assemble with components 033146, 001004 and 002040 (g. 1).
Insert the steel cables into the 031069 parts on the banisters, positioning parts 031068 and 001012 on each 33.
end of the banisters and also on one intermediate baluster positioned between the two ends of the banister
side. Fasten the cables at one of the two ends using parts 031068 and 001012, leaving about 15mm protruding
from parts 031069; cover with part 031074 using the adhesive supplied. Tighten the cables by hand and lock
parts 031068 and 001012 respectively working from the lower to the higher end of the steel cable. Once the
nal parts 031068 and 001012 have been fastened, cover the ends of the cables with adhesive tape to prevent
them from unravelling whilst being cut. Cut the cables at a distance of 15mm from parts 031069. Remove the
tape and cover with parts 031074 using the adhesive supplied (g. 1) (g. 11).
Final assembly
To further reinforce the staircase at intermediate points, x components 033010 to wall and join to the balusters, 34.
using components 033056. Drill with an 8 mm bit and use components 008004, 011053, 011057, 005035 (g. 8)
(g. 9).
Assembly of R020 railing
Fix components 033147, 005036, 011064 to balusters 127002 not to be used for corner treads (g. 5).35.
Fix components 033147,033152, 005036, 011064 to balusters 127002 to be used for corner treads (g. 5).36.
Fit parts 031067 into holes on treads with edge facing upwards (g. 2).37.

11 - Reex Q
Starting from the top, t balusters 127002, with parts 033144 and 002040, onto corner treads with a height of 38.
about 99 cm.
Cut a piece of baluster 127010 to length to obtain spacers to connect treads. Insert lateral connection spacers 39.
and secure with components 001013 at top and with part 001001 in part 033144 at bottom.
Cut sections of handrail 140018 to length; assemble with part 046011 placing part 031076 between them. For 40.
optimal xing, the handrail must follow about 1/8 of a turn from the contact point.
Fix handrail to balusters with parts 002031; keep balusters vertical. Insert angle parts 031061, 031071 and 41.
031072 with screws 012014 and 001017 for changes of direction. Apply end caps 031061 to ends of handrail
with parts 004034 and 011052 (g. 2) (g. 12).
Fix component 033142 to the oor using an Ø 8 bit and so that it corresponds to the rst baluster. Use elements 42.
002040, 008004, and 001004 (g. 2). Assemble the reinforcing component (F07).
Determine position of intermediate balusters. Drill with a 4.5 mm bit; assemble parts 033144 with screw 43.
002040.
Cut intermediate balusters at a height that can be determined on the staircase itself. Insert balusters in parts 44.
033144, tighten components 001004 and x to handrail with parts 002031; keep balusters vertical (g. 2)
(g. 12).
Assembly of R020 balustrade
Screw component 033063 onto the 046036 brace with the 011038 screws (g. 2). Assemble the 121028 post 45.
with the 033149 xing component and items 011063 and 005036. Insert it into component 033146 and x it
with the 001004 components, positioning the 033149 tie according to the direction of the handrail.
Position components 033146 on landing, using components 002040 and 001004. Drill landing with a 4.5 mm 46.
bit, keeping a distance between centres of no more than 12 cm.
Position balusters 127004 and tighten component 001004 (g. 2).47.
Fix straight handrail 140018 using components 002031 (g. 2).48.
Depending on position and presence of walls around the stairwell, it may be necessary to position one or two 49.
extra balusters 127004.
In this case, a space must be considered that is at the same distance from the other balusters or from the wall. 50.
Drill landing with a 5 mm bit and assemble with components 033146, 001004 and 002040 (g. 2).
Final assembly
To further reinforce the staircase at intermediate points, x components 033010 to wall and join to the balusters, 51.
using components 033056 and 031066. Drill with an 8 mm bit and use components 008004, 011053, 011057,
005035 (g. 8) (g. 10).

12 - Reex Q
Français
Avant de procéder à l’assemblage, déballer tous les éléments de l’escalier et les placer sur une surface
sufsamment grande. Vérier la quantité d’éléments selon la liste de pièces en annexe.
Assemblage préliminaire
Monter les éléments 001010 pour la version R010 ou les éléments 001013 pour la version R020, sur les mar 1.
ches 103008 (g. 1) (g. 2).
Mesurer la hauteur exacte sol à sol ni an de déterminer la quantité de disques entretoises 131030 o 131031. 2.
Pour déterminer la quantité de disques 131030 ou 131031 nécessaires, consulter le TAB. 2 (H = hauteur, A =
contremarche)
Exemple: pour une hauteur donnée de 298 cm, sol à sol ni, et un escalier de 13 marches, il faut:
a) se référant à la hauteur 298 cm, dans la colonne H, lire la quantité de disques nécessaires, 40 disques dans
la colonne A/13
b) Distribuer les disques, l’un après l’autre, sur toutes les entretoises 130202 ou 130203 (les distribuer ensuite
dessous et dessus), un à la fois, jusqu’à épuisement de ces mêmes disques (veiller à respecter l’alignement
du point d’injection, placé sur le bord à vue, pour un meilleur aspect esthétique). Sur la 1ère entretoise 130202
ou 130203, le nombre maximal de disques pouvant être inséré est de 3. Les entretoises restantes 130202 ou
130203 peuvent recevoir un maximum de 5 disques.
c) Le résultat nal est de 3 disques sur la 1ère entretoise 130202 ou 130203 (2 dessus et 1 dessous), 4 di
sques sur la 2e entretoise 130202 ou 130203 (2 dessus et 2 dessous), 3 disques sur les onze entretoises
restantes (2 dessus et 1 dessous).
Monter les éléments 033149 sur la colonnette 127010 utilisant les articles 011063 et 005036 (g. 1) (pour 3.
rampe R010).
Monter les éléments 033147 sur la colonnette 127002 utilisant les articles 011064 et 005036 (g. 2).4.
(pour rampe R020).
Coupe du palier d’arrivée
Pour dénir et tracer les lignes de coupe des paliers il faut:5.
1) mesurer exactement la trémie.
2) calculer le centre de la trémie.
3) tracer les lignes de coupe, en se servant d’une marche pour avoir la bonne direction et d’un carton de l’em
ballage pour obtenir des côtés en équerre, sur la partie inférieure (côté de dessous) du palier à une distance,
par rapport au centre, égale à la moitié de l’ouverture mesurée précédemment ( g. 4).
Couper le palier à l’aide d’une scie sauteuse, en ayant soin de ne pas endommager les bords; éliminer les 6.
éventuelles imperfections des bords au papier de verre et protéger avec la teinte de bois fournie.
Montage
Déterminer la position du pylône sur le sol, en fonction des dimensions du palier précédemment coupé, et 7.
poser la base 023012 (g. 3).
Percer avec une mèche de Ø 14 et xer la base 023012+012009+022001 au sol à l‘aide des éléments 008001 8.
(g. 1) (g. 2) (g.3).
Visser le tube 042013 sur la base 023012+012009+022001(g. 1) ( g. 2) (g. 3).9.
Introduire le couvre-base 132017 ou 132018 sur le tube 042013 (g. 6).10.
Introduire, dans l’ordre, les disques entretoises 131030 ou 131031, la rondelle 023041 ou 023040, l’entretoise 11.
130202 ou 130203, la rondelle 023041 ou 023040, les disques entretoises 131030 ou 131031, la première mar
che (les douves parallèles au sens de rotation -en montant- préétabli) (g. 5A), les disques entretoises 131030
ou 131031, la rondelle 023041 ou 023040, l’entretoise 130202 ou 130203, la rondelle 023041 ou 023040, les
disques entretoises 131030 ou 131031 et, de nouveau, la marche (les douves parallèles au sens de rotation
-en montant- préétabli) et ainsi de suite. Positionner les marches selon les indications fournies par la congura
tion (g. 1) (g. 2) (g. 6).
Une fois atteinte l’extrémité du tube 042013, visser l’élément 022003, visser le tube 042013 successif et conti 12.
nuer à assembler l’escalier (g. 10).
Une fois atteinte l’extrémité du tube 042013, visser l’élément 022001 et l’élément 046036 (visser l’élément 13.
046036 en tenant compte qu’il doit se trouver à la même hauteur que le plancher d’arrivée). Continuer à intro
duire les marches utilisant l’élément 023001 inséré dans le trou central (g. 7).
Introduire la marche palière en dernier. La positionner en plaçant le petit trou (qui servira pour le passage de la 14.
colonnette) sur le côté d’arrivée des marches (g. 5).

13 - Reex Q
Introduire les éléments 023035 ou 023037, 022065 et serrer l’élément 005008 de façon à ce que les marches 15.
puissent encore pivoter (g. 1) ( g. 2) ( g. 5).
Fixation du palier
Approcher l’élément 047009 au plancher. En déterminer la position, maintenant une distance d’environ 15 cm 16.
du bord extérieur du palier, percer avec une mèche de Ø 14 et xer dénitivement à l’aide
des éléments 008001 (g. 1) (g. 2).
Fixer les éléments 047009 au palier, utilisant les éléments 002040 (percer le palier avec une mèche de Ø 4.5).17.
Positionner les éléments 132016.18.
Assemblage de la rampe R010 (passer au point 35 pour le modèle R020)
Monter les éléments 033149, 005036, 011063 sur les colonnettes 127010 non destinées aux marches d’angle 19.
(g. 5).
Monter les éléments 033149,033151,005036, 011063 sur les colonnettes 127010 destinées aux marches 20.
d’angle (g. 5).
En commençant par le haut, assembler les colonnettes 127010 et les articles 033142 et 002040, sur les mar 21.
ches d’angle pour une hauteur égale à environ 97,5 cm.
Couper sur mesure les bouts de main courante 140018; les assembler avec l’article 046011 intercalant l’article 22.
031076. Pour obtenir une xation parfaite, la main courante doit accomplir environ 1/8 de tour à partir du point
de contact.
Fixer la main courante sur les colonnettes à l’aide des articles 002031; maintenir les colonnettes dans une 23.
position verticale. Introduire les articles coudés 031061, 031071 et 031072 avec les vis 012014 et 001017 pour
les changements de direction. Appliquer les éléments terminaux 031061 aux extrémités de la main courante à
l’aide des articles 011052 et 004034, percer avec une mèche de Ø 6 (g. 1) (g. 11).
Placer la première colonnette 127002; régler la hauteur en fonction des colonnettes montées précédemment. 24.
Insérer à l’intérieur de la 1ère colonnette l’élément de renfort 046050. Fixer l’élément 046050 sur le sol, en
correspondance de la 1ère colonnette, en perçant avec une mèche de Ø 8. utiliser les éléments 011053,
008004, et 001004 (g. 1).
Couper sur mesure une partie de colonnette 127012 pour obtenir les entretoises d’assemblage des marches; 25.
les bloquer à l’aide des éléments 001010.
Insérer les câbles en acier dans les articles 031069 se trouvant sur les colonnettes, en positionnant les articles 26.
031068 et 001012 sur les colonnettes situées aux extrémités ainsi que sur une colonnette intermédiaire située
entre les deux extrémités du côté de la rampe. Serrer les câbles sur l’une des deux extrémités avec les pièces
031068 et 001012 en laissant dépasser de 15 mm par rapport aux xations 031069; couvrir avec la pièce
031074 en utilisant la colle fournie. Tendre les câbles à la main et serrer les pièces 031068 et 001012 l’une
après l’autre, vers l’autre extrémité du câble en acier. Une fois que les dernières pièces 031068 et 001012
auront été serrées, couvrir les extrémités des câbles avec le ruban adhésif an d’éviter qu’ils ne s’eflochent au
moment de la coupe. Couper les câbles à 15 mm de distance des pièces 031069; retirer le ruban adhésif et
couvrir avec les pièces 031074 en utilisant la colle fournie (g. 1) (g. 11) .
Compléter l’assemblage des accessoires, introduisant les éléments 031064 dans la partie inférieure des 27.
colonnettes 127010 en correspondance des marches d’angle et dans la partie supérieure en correspondance
des entretoises latérales 127012 (g. 1) (g. 11).
Assemblage du garde-corpsR010
Visser l’article 033063 sur la tige 046036 avec la vis 011038 (g. 1).28.
Positionner les éléments 033063 sur le palier utilisant les éléments 002040 et 001004. Percer le palier à 29.
l’aide d’une mèche de Ø 5, en gardant un entraxe permettant de pouvoir monter au moins quatre colonnettes.
Positionner les colonnettes127014, les éléments 031069 tournés vers l’extérieur, et serrer l’élément 001004
(g. 1).
Fixer la main courante rectiligne 140018 utilisant les éléments 002031 (g. 1).30.
Selon la position et l’existence de murs autour de la trémie de l’escalier, il pourrait s’avérer nécessaire de 31.
positionner une ou deux colonnettes 127014 supplémentaires.
En ce cas, l’espace devra être équidistant des autres colonnettes ou du mur. Percer le palier à l’aide d’une 32.
mèche de Ø 4,5 et monter les éléments 033146, 001004 et 002040. (g. 1).
Insérer les câbles en acier dans les articles 031069 se trouvant sur les colonnettes, en positionnant les articles 33.
031068 et 001012 sur les colonnettes situées aux extrémités ainsi que sur une colonnette intermédiaire située
entre les deux extrémités du côté de la rampe. Serrer les câbles sur l’une des deux extrémités avec les pièces
031068 et 001012 en laissant dépasser de 15 mm par rapport aux xations 031069; couvrir avec la pièce
031074 en utilisant la colle fournie. Tendre les câbles à la main et serrer les pièces 031068 et 001012 l’une

14 - Reex Q
après l’autre, vers l’autre extrémité du câble en acier. Une fois que les dernières pièces 031068 et 001012
auront été serrées, couvrir les extrémités des câbles avec le ruban adhésif an d’éviter qu’ils ne s’eflochent au
moment de la coupe. Couper les câbles à 15 mm de distance des pièces 031069; retirer le ruban adhésif et
couvrir avec les pièces 031074 en utilisant la colle fournie (g. 1) (g. 11)
Assemblage nal
Pour donner plus de rigidité à l’escalier dans ses points intermédiaires, xer les éléments 033010 au mur et les 34.
assembler aux colonnettes au moyen des éléments 033056. Percer avec une mèche de Ø 8 et utiliser
les éléments 008004, 011053, 011057, 005035 (g. 8) (g. 9)
Assemblage de la rampeR020
Monter les éléments 033147, 005036, 011064 sur les colonnettes 127002 non destinées aux marches d’angle 35.
(g. 5).
Monter les éléments 033147,033152, 005036, 011064 sur les colonnettes 127002 destinées aux marches 36.
d’angle (g. 5).
Monter les articles 031067 dans les trous des marches avec le bord tourné vers le haut (g. 2).37.
En commençant par le haut, assembler les colonnettes 127002 et les articles 033144 et 002040, sur les 38.
marches d’angle pour une hauteur égale à environ 99 cm.
Couper sur mesure une partie de colonnette 127010 pour obtenir les entretoises d’assemblage des marches. 39.
Introduire les entretoises d’assemblage latérales et les bloquer avec les éléments 001013 sur le côté supérieur
et avec l’article 001001 dans l’article 033144 inférieur.
Couper sur mesure les bouts de main courante 140018; les assembler avec l’article 046011 intercalant l’article 40.
031076. Pour obtenir une xation parfaite, la main courante doit accomplir environ 1/8 de tour à partir du point
de contact.
Fixer la main courante sur les colonnettes à l’aide des articles 002031; maintenir les colonnettes dans une 41.
position verticale. Monter les articles coudés 031061, 031071 et 031072 avec les vis 012014 et 001017 pour
les changements de direction. Appliquer les éléments terminaux 031061 aux extrémités de la main courante à
l’aide des articles 004034 et 011052 (g. 2) (g. 12).
Fixer l’élément 033142 sur le sol, en correspondance de la première colonnette, en perçant avec une mèche de 42.
Ø 8. Utiliser les éléments 002040, 008004, et 001004 (g. 2). Assembler l’élément de renfort (F07).
Déterminer la position des colonnettes intermédiaires. Percer à l’aide d’une mèche de Ø 4,5; assembler les 43.
articles 033144 avec les vis 002040.
Couper les colonnettes intermédiaires à une hauteur déterminée par l’escalier même. Introduire les colonnettes 44.
dans les articles 033144, serrer les éléments 001004 et les xer à la main courante avec les articles 002031;
maintenir les colonnettes dans une position verticale. (g. 2) (g. 12).
Assemblage du garde-corpsR020
Visser l’article 033063 sur la tige 046036 avec la vis 011038 (g. 2). Assembler la petite barre 121028 45.
avec l’élément de xage 033149 et les articles 011063 et 005036, l’insérer dans l’article 033146 et la xer avec
les éléments 001004 en positionnant l’étrier 033149 dans le sens de la rampe.
Positionner les éléments 033146 sur le palier utilisant les éléments 002040 et 001004. Percer le palier à l’aide 46.
d’une mèche de Ø 4,5 en gardant un entraxe non supérieur à 12 cm.
Positionner les colonnettes 127004 et serrer l’élément 001004 (g. 2).47.
Fixer la main courante rectiligne 140018 en utilisant les éléments 002031 (g. 2).48.
Selon la position et l’existence de murs autour de la trémie de l’escalier, il pourrait s’avérer nécessaire de 49.
positionner une ou deux colonnettes 127004 supplémentaires .
En ce cas, l’espace devra être équidistant des autres colonnettes ou du mur. Percer le palier à l’aide d’une 50.
mèche de Ø 5 et monter les éléments 033146, 001004 et 002040 (g. 2).
Assemblage nal
Pour donner plus de rigidité à l’escalier dans ses points intermédiaires, xer les éléments 033010 au mur et les 51.
assembler aux colonnettes au moyen des éléments 033056 et 031066. Percer avec une mèche de Ø 8
et utiliser les éléments 008004, 011053, 011057, 005035 (g. 8) (g. 10).

15 - Reex Q
Deutsch
Vor der Montage sind zunächst alle Teile der Treppe auszupacken. Anschließend sind sie auf einer übersichtlichen
Oberäche anzuordnen und anhand der beiliegenden Teileliste auf Vollständigkeit zu überprüfen.
Vorbereitende Montage
Die Elemente 001010 für die Version R010 oder die Elemente 001013 für die Version R020 in die Stufen 1.
103008 montieren (Abb. 1) (Abb. 2).
Die Höhe zwischen Boden und Boden sorgfältig messen, um die Anzahl der Distanzscheiben 131030 oder 2.
131031 zu bestimmen. Zur Bestimmung der erforderlichen Anzahl der Scheiben 131030 oder 131031 ist TAB. 2
einzusehen (H = Höhe, S = Steigung).
Beispiel: Bei einer gemessenen Höhe zwischen Boden und Boden von 298 cm und einer Treppe mit 13 Stufen
ist Folgendes erforderlich:
a) In Entsprechung zur Höhe 298 cm, in Spalte H, die Anzahl der erforderlichen Scheiben ablesen; 40
Scheiben in Spalte S/13.
b) Die Scheiben nacheinander und einzeln an alle Distanzstücke 130202 oder 130203 positionieren (oben und
unten verteilt anordnen), bis sie vollständig aufgebraucht sind (die Fluchtung des Einspritzpunkts an der
Sichtkante beibehalten, um die Ästhetik nicht zu beeinträchtigen). Am 1. Distanzstück 130202 oder 130203
können maximal 3 Scheiben, an den übrigen Distanzstücken 130202 oder 130203 maximal 5 Scheiben
eingefügt werden.
c) Letztendlich werden 3 Scheiben am 1. Distanzstück 130202 oder 130203 (2 oben und 1 unten), 4 Scheiben
am 2. Distanzstück 130202 oder 130203 (2 oben und 2 unten) und 3 Scheiben an den
übrigen elf Distanzstücken (2 oben und 1 unten) eingefügt.
Unter Verwendung der Artikel 011063 und 005036 die Elemente 033149 an die Säule 127010 montieren 3.
(Abb. 1) (für Geländer R010).
Unter Verwendung der Artikel 011064 und 005036 die Elemente 033147 an die Säule 127002 montieren 4.
(Abb. 2) (für Geländer R020).
Schnitt des oberen Podests
Zur Bestimmung und Einzeichnung der Linien für den Schnitt der Podeste ist Folgendes erforderlich:5.
1) Die Deckenöffnung sorgfältig messen.
2) Die Mitte der Deckenöffnung berechnen.
3) Die Einzeichnung der Linien für den Schnitt mit Hilfe einer Stufe, um die korrekte Richtung zu bestimmen,
und eines Kartons der Verpackung, um den Winkel der Seiten zu erhalten, an der Unterseite des Podests
ausführen, d.h. auf einen Abstand zur Mitte, der der Hälfte des zuvor gemessenen Öffnungsmaßes entspricht
(Abb. 4).
Das Podest mit einer Stichsäge zuschneiden und hierbei sicherstellen, dass die Platte nicht splittert; eventuelle 6.
Unregelmäßigkeiten an der Kante mit Schmirgelpapier entfernen und mit der gelieferten Holzlasur behandeln.
Montage
Die Position des Masts am Boden auf Grundlage des zuvor zugeschnittenen Podests bestimmen und die 7.
Bodenauage 023012 positionieren (Abb. 3).
Mit einem Bohrer Ø 14 die Bohrungen ausführen und die Bodenauage 023012+012009+022001 mit den 8.
Elementen 008001 am Boden befestigen (Abb. 1) (Abb. 2) (Abb. 3).
Das Rohr 042013 an der Bodenauage 023012+012009+022001 einschrauben (Abb. 1) ( Abb. 2) (Abb. 3).9.
Die Bodenauage-Abdeckung 132017 oder 132018 am Rohr 042013 einfügen (Abb. 6).10.
Folgerichtig die Distanzscheiben 131030 oder 131031, die Unterlegscheibe 023041 oder 023040, das 11.
Distanzstück 130202 oder 130203, die Unterlegscheibe 023041 oder 023040, die Distanzscheiben 131030
oder 131031, die erste Stufe (mit den Holzdauben parallel zur festgelegten Aufstiegsseite) (Abb. 5A), die
Distanzscheiben 131030 oder 131031, die Unterlegscheibe 023041 oder 023040, das Distanzstück 130202
oder 130203, die Unterlegscheibe 023041 oder 023040, die Distanzscheiben 131030 oder 131031 und erneut
die Stufe (mit den Holzdauben parallel zur festgelegten Aufstiegsseite)
einfügen, usw.. Die Stufen auf Grundlage der durch die Konguration vorgegebenen Position anordnen (Abb. 1)
(Abb. 2) (Abb. 6).
Nachdem das Ende des Rohrs 042013 erreicht wurde, das Element 022003 einschrauben, das nachfolgende 12.
Rohr 042013 einschrauben und die Treppe weiter zusammenbauen (Abb. 10).
Nachdem das Ende des Rohrs 042013 erreicht wurde, das Element 022001 und das Element 046036 13.
einschrauben (beim Einschrauben des Elements 046036 darauf achten, dass es mit der Höhe des oberen

16 - Reex Q
Bodens abschließt). Unter Verwendung des Elements 023001, das in die zentrale Bohrung eingesetzt wird, die
nachfolgenden Stufen einfügen (Abb. 7).
Zuletzt das Podest einfügen. Die Positionierung des Podests so ausführen, dass sich die kleine Bohrung (zur 14.
Durchführung der Säule) an der Ankunftsseite der Stufen bendet (Abb. 5).
Die Elemente 023035 oder 023037, 022065 einfügen und das Element 005008 nur so weit festziehen, dass die 15.
Stufen noch gedreht werden können (Abb. 1) ( Abb. 2) ( Abb. 5).
Befestigung des Podests
Das Element 047009 an die Decke rücken. Die Position bestimmen, wobei ein Abstand von ca. 15 cm von der 16.
Außenkante des Podests einzuhalten ist; mit einem Bohrer Ø 14 die Bohrungen ausführen und unter
Verwendung der Elemente 008001 endgültig befestigen (Abb. 1) (Abb. 2).
Unter Verwendung der Elemente 002040 die Elemente 047009 am Podest befestigen (die Bohrungen am 17.
Podest mit einem Bohrer Ø 4,5 ausführen).
Die Elemente 132016 positionieren.18.
Montage des Geländers R010 (weiter mit Punkt 35 bei Modell R020)
Die Elemente 033149, 005036, 011063 an die Säulen 127010 montieren, die nicht für die Eckstufen 19.
vorgesehen sind (Abb. 5).
Die Elemente 033149, 033151, 005036, 011063 an die Säulen 127010 montieren, die für die Eckstufen 20.
vorgesehen sind (Abb. 5).
Ausgehend von oben die Säulen 127010 mit den Artikeln 033142 und 002040 an die Eckstufen montieren; 21.
hierbei eine Höhe von ca. 97,5 cm berücksichtigen.
Die Handlaufsegmente 140018 nach Maß zuschneiden, mit dem Artikel 046011 montieren und hierbei den 22.
Artikel 031076 dazwischenfügen. Zum Erhalt einer optimalen Befestigung muss die Positionierung des
Handlaufs mit ca. einer 1/8 Drehung ab dem Kontaktpunkt erfolgen.
Den Handlauf mit den Artikeln 002031 an den Säulen befestigen; hierbei die vertikale Position der Säulen 23.
sicherstellen. Die Winkelstück-Artikel 031061, 031071 und 031072 mit den Schrauben 012014 und 001017
für die Richtungswechsel einfügen. Die Endverschlüsse 031061 an den Enden des Handlaufs mit den Artikeln
011052, 004034 und unter Verwendung eines Bohrers Ø 6 anbringen (Abb. 1) (Abb. 11).
Die 1. Säule 127002 positionieren. Die Höhe entsprechend der zuvor montierten Säulen anpassen. In die 24.
erste Säule das Verstärkungselement 046050 einführen. Am Boden – in Höhe der 1. Säule – das Element
033144 festmachen. Mit einem Bohrer Ø 8 lochen. Hierzu sind die Elemente 011053, 008004, e 001004
(Abb. 1) zu verwenden.
Ein Säulenstück 127012 nach Maß zuschneiden, um die Verbindungs-Distanzstücke der Stufen zu erhalten, die 25.
anschließend mit den Elementen 001010 festgestellt werden.
Die Stahlkabel in die Art. 031069 einführen, die sich an den Säulen benden. Die Art. 031068 und 001012 26.
auf die Säulen an den Enden und auch auf eine mittlere Säule positionieren, die sich in Zwischenstellung
zwischen beiden Enden auf der Geländerseite bendet. Dabei ist ein Überstand von 15 mm gegenüber den
Befestigungen 031069 einzuhalten. Art. 031074 mittels dem mitgelieferten Klebstoff abdecken. Die Kabel von
Hand einspannen und nacheinander Art. 031068 und 001012 hin zum anderen Ende des Stahlkabels
festspannen. Nach Festspannen der letzten Artikel 031068 und 001012 mit Klebeband Kabelenden abdecken,
damit diese beim Schneiden nicht ausfransen. Die Kabel 15 mm von Art. 031069 abstehend schneiden. Band
herausnehmen und mit den Art. 031074 mittels dem mitgelieferten Klebstoff abdecken. (Abb. 1) (Abb. 11) .
Die Montage der Zubehörteile abschließen, indem die Elemente 031064 am unteren Teil der Säulen 127010 auf 27.
der Höhe der Eckstufen und am oberen Teil auf der Höhe der seitlichen Distanzstücke 127012 eingefügt
werden (Abb. 1) (Abb. 11).
Montage der Balustrade R010
Den Artikel 033063 mit der Schraube 011038 am Zug 046036 einschrauben (Abb. 1).28.
Unter Verwendung der Elemente 002040 und 001004 die Elemente 033063 am Podest positionieren. Das 29.
Podest mit einem Bohrer Ø 5 bohren, wobei ein entsprechender Bohrabstand zu berücksichtigen ist, sodass
mindestens vier Säulen montiert werden können. Die Säulen 127014 mit nach außen gedrehten Elementen
031069 positionieren und das Element 001004 festziehen (Abb. 1).
Unter Verwendung der Elemente 002031 den geraden Handlauf 140018 befestigen (Abb. 1).30.
Je nach Position und Vorhandensein von Wänden um die Treppenöffnung könnte es erforderlich sein, ein oder 31.
zwei zusätzliche Säulen 127014 zu positionieren.
In diesem Fall ist ein Abstand zu berücksichtigen, der den jeweils gleichen Wert zu den anderen Säulen oder 32.
zur Wand aufweist. Das Podest mit einem Bohrer Ø 4,5 bohren und die Montage mit den Elementen 033146,
001004 und 002040 ausführen (Abb. 1).

17 - Reex Q
Die Stahlkabel in die Art. 031069 einführen, die sich an den Säulen benden. Die Art. 031068 und 001012 33.
auf die Säulen an den Enden und auch auf eine mittlere Säule positionieren, die sich in Zwischenstellung
zwischen beiden Enden auf der Geländerseite bendet. Dabei ist ein Überstand von 15 mm gegenüber den
Befestigungen 031069 einzuhalten. Art. 031074 mittels dem mitgelieferten Klebstoff abdecken. Die Kabel von
Hand einspannen und nacheinander Art. 031068 und 001012 hin zum anderen Ende des Stahlkabels
festspannen. Nach Festspannen der letzten Artikel 031068 und 001012 mit Klebeband Kabelenden abdecken,
damit diese beim Schneiden nicht ausfransen. Die Kabel 15 mm von Art. 031069 abstehend schneiden. Band
herausnehmen und mit den Art. 031074 mittels dem mitgelieferten Klebstoff abdecken. (Abb. 1) (Abb. 11).
Abschließende Montageschritte
Zur weiteren Versteifung der Treppe an den Zwischenpositionen die Elemente 033010 an der Wand befestigen 34.
und unter Verwendung der Elemente 033056 mit den Säulen verbinden. Entsprechende Bohrungen mit einem
Bohrer Ø 8 ausführen und die Elemente 008004, 011053, 011057, 005035 verwenden (Abb. 8) (Abb. 9).
Montage des Geländers R020
Die Elemente 033147, 005036, 011064 an die Säulen 127002 montieren, die nicht für die Eckstufen 35.
vorgesehen sind (Abb. 5).
Die Elemente 033147, 033152, 005036, 011064 an die Säulen 127002 montieren, die für die Eckstufen 36.
vorgesehen sind (Abb. 5).
Die Artikel 031067 mit nach oben gerichtetem Rand in die Bohrungen der Stufen montieren (Abb. 2).37.
Ausgehend von oben die Säulen 127002 mit den Artikeln 033144 und 002040 an die Eckstufen montieren; 38.
hierbei eine Höhe von ca. 99 cm berücksichtigen.
Ein Säulenstück 127010 nach Maß zuschneiden, um die Verbindungs-Distanzstücke der Stufen zu erhalten. 39.
Die seitlichen Verbindungs-Distanzstücke einfügen und mit den Elementen 001013 an der Oberseite und mit
Artikel 001001 im unteren Artikel 033144 feststellen.
Die Handlaufsegmente 140018 nach Maß zuschneiden, mit dem Artikel 046011 montieren und hierbei den 40.
Artikel 031076 dazwischenfügen. Zum Erhalt einer optimalen Befestigung muss die Positionierung des
Handlaufs mit ca. einer 1/8 Drehung ab dem Kontaktpunkt erfolgen.
Den Handlauf mit den Artikeln 002031 an den Säulen befestigen; hierbei die vertikale Position der Säulen 41.
sicherstellen. Die Winkelstück-Artikel 031061, 031071 und 031072 mit den Schrauben 012014 und 001017 für
die Richtungswechsel einfügen. Die Endverschlüsse 031061 an den Enden des Handlaufs mit den Artikeln
004034 und 011052 anbringen (Abb. 2) (Abb. 12).
Am Fußboden – in Höhe der 1. Säule – das Element 033142 festmachen. Hierzu mit einer Bohrspitze Ø 8 42.
bohren. Die Elemente 002040, 008004, e 001004 (Abb. 2). Das Verstärkungselement (F07) zusammenbauen.
Die Position der Zwischensäulen bestimmen. Entsprechende Bohrungen mit einem Bohrer Ø 4,5 ausführen und43.
die Artikel 033144 mit der Schraube 002040 montieren.
Die Zwischensäulen auf einer Höhe schneiden, die durch die Treppe bestimmt wird. Die Säulen an den Artikeln 44.
033144 einfügen, die Komponenten 001004 feststellen und den Handlauf mit den Artikeln 002031 befestigen;
hierbei die vertikale Position der Säulen sicherstellen (Abb. 2) (Abb. 12).
Montage der Balustrade R020
Artikel 033063 auf Zugstange 046036 mit Schraube 011038 (Abb. 2) einschrauben. Palette 121028 mit 45.
Befestigung 033149 und Artikeln 011063 und 005036 zusammenbauen, in Artik. 033146 einbringen und mit den
Elemente festmachen. Dabei den Bügel 033149 in Richtung Geländer positionieren.
Unter Verwendung der Elemente 002040 und 001004 die Elemente 033146 am Podest positionieren. Das 46.
Podest mit einem Bohrer Ø 4,5 bohren, wobei ein Bohrabstand nicht über 12 cm zu berücksichtigen ist.
Die Säulen 127004 positionieren und das Element 001004 festziehen (Abb. 2).47.
Unter Verwendung der Elemente 002031 den geraden Handlauf 140018 befestigen (Abb. 2).48.
Je nach Position und Vorhandensein von Wänden um die Treppenöffnung könnte es erforderlich sein, ein oder 49.
zwei zusätzliche Säulen 127004 zu positionieren.
In diesem Fall ist ein Abstand zu berücksichtigen, der den jeweils gleichen Wert zu den anderen Säulen oder 50.
zur Wand aufweist. Das Podest mit einem Bohrer Ø 5 bohren und die Montage mit den Elementen 033146,
001004 und 002040 ausführen (Abb. 2).
Abschließende Montageschritte
Zur weiteren Versteifung der Treppe an den Zwischenpositionen die Elemente 033010 an der Wand befestigen 51.
und unter Verwendung der Elemente 033056 und 031066 mit den Säulen verbinden. Entsprechende Bohrungen mit
einem Bohrer Ø 8 ausführen und die Elemente 008004, 011053, 011057, 005035 verwenden (Abb.8 und 10).

18 - Reex Q
Español
Antes de comenzar el ensamblaje, desembalar todos los elementos de la escalera, colocarlos en una supercie
amplia y vericar la cantidad de elementos utilizando el listado de piezas adjunto.
Ensamblaje previo
Ensamblar los elementos 001010 en la versión R010 o los elementos 001013 en la versión R020, en los 1.
peldaños 103008 (gs. 1 y 2).
Medir concienzudamente la altura de suelo a suelo para determinar la cantidad de arandelas distanciadoras 2.
131030 o 131031. Para determinar la cantidad necesaria de arandelas 131030 o 131031 utilizar la TAB. 2 (H =
altura, A = contrahuella).
Ejemplo: con una altura de suelo a suelo de 298 cm y una escalera de 13 peldaños hay que:
a) leer en la columna H, para una altura de 298 cm, la cantidad de arandelas necesarias, o sea, 40 arandelas
en la columna A/13.
b) Distribuir las arandelas, en sucesión, por todos los distanciadores 130202 o 130203 (después distribuir
encima y debajo) de uno en uno, hasta que se agoten (mantener la alineación desde el punto de introducción,
existente en el borde visible, para mejorar el aspecto estético). En el 1er distanciador 130202 o 130203 se
pueden insertar hasta tres arandelas como máximo. En los demás distanciadores 130202 o 130203 se pueden
insertar hasta cinco arandelas como máximo.
c) El resultado nal es de tres arandelas en el 1er distanciador 130202 o 130203 (dos encima y una debajo),
cuatro arandelas en el 2º distanciador 130202 o 130203 (dos encima y dos debajo) y tres arandelas en los
otros once distanciadores que quedan (dos encima y una debajo).
Ensamblar los elementos 033149 al barrote 127010 utilizando los elementos 011063 y 005036 (g. 1; en el 3.
caso de la barandilla R010).
Ensamblar los elementos 033147 al barrote 127002 utilizando los elementos 011064 y 005036 (g. 2; en.4.
el caso de la barandilla R020).
Corte del rellano de entrega
Para denir y trazar la línea de corte del rellano circular hay que:5.
1) medir concienzudamente el oricio del solado;
2) calcular el centro del oricio del solado;
3) trazar las líneas de corte sirviéndose de un peldaño, para tener la dirección correcta, y de un cartón de
embalar para obtener los ángulos rectos de los lados, en la parte inferior (lado de debajo) del rellano, a una
distancia, con respecto al centro, de la mitad del oricio medido anteriormente (g. 4).
Cortar el rellano con la sierra mecánica para metales, poniendo el máximo cuidado para no astillarlo; eliminar6.
con papel de lija posibles imperfecciones existentes en el borde y diseñar con el tinte de la madera
suministrado.
Ensamblaje
Determinar la posición del mástil en el pavimento, en función de las dimensiones del rellano cortado 7.
anteriormente, y colocar la base 023012 (g. 3).
Agujerear con la broca de 14 mm de diámetro y jar la base 023012+012009+022001 al suelo con los 8.
elementos 008001 (gs. 1, 2 y 3).
Atornillar el tubo 042013 a la base 023012+012009+022001(gs. 1, 2 y 3).9.
Insertar el embellecedor de cobertura de la base 132017 o 132018 en el tubo 042013 (g. 6).10.
Insertar, por este orden, las arandelas distanciadoras 131030 o 131031, la arandela 023041o 023040, el 11.
distanciador 130202 o 130203, la arandela 023041 o 023040, las arandelas distanciadoras 131030 o 131031,
el primer peldaño (con las duelas paralelas al sentido de subida prejado; g. 5A), las arandelas distanciadoras
131030 o 131031, la arandela 023041 o 023040, el distanciador 130202 o 130203, la arandela 023041 o
023040, las arandelas distanciadoras 131030 o 131031 y nuevamente, el peldaño (con las duelas paralelas al
sentido de subida prejado), etc. Colocar los peldaños siguiendo la posición establecida en la conguración
(gs. 1, 2 y 6).
Alcanzado el extremo del tubo 042013, atornillar el elemento 022003, atornillar el tubo 042013 siguiente y 12.
seguir ensamblando la escalera (g. 10).
Alcanzado el extremo del tubo 042013, atornillar el elemento 022001 y el elemento 046036 (atornillar el 13.
elemento 046036 teniendo en cuenta que ha de estar a la misma altura que el pavimento de llegada). Seguir
introduciendo los peldaños utilizando el elemento 023001 insertado en el oricio central (g. 7).
En último lugar, insertar el rellano. Colocarlo con el oricio pequeño (por el que pasará el barrote) en el lado de 14.

19 - Reex Q
llegada de los peldaños (g. 5).
Insertar los elementos 023035 o 023037, 022065 y apretar lo suciente el elemento 005008, teniendo en 15.
cuenta que los peldaños todavía tienen que girar (gs. 1, 2 y 5).
Fijación del rellano
Arrimar el elemento 047009 al solado. Determinar la posición, manteniendo una distancia de unos 15 cm del 16.
borde exterior del rellano, agujerear con la broca de 14 mm de diámetro y jar del todo utilizando los elementos
008001 (gs. 1 y 2).
Fijar al rellano los elementos 047009, utilizando los elementos 002040 (agujerear el rellano con una broca de 17.
4,5 mm de diámetro).
Colocar los elementos 132016.18.
Ensamblaje de la barandilla R010 (para el modelo R020, pasar al punto 35)
Ensamblar los elementos 033149, 005036 y 011063 a los barrotes 127010 no destinados a peldaños angulares 19.
(g. 5).
Ensamblar los elementos 033149, 033151, 005036 y 011063 a los barrotes 127010 destinados a peldaños 20.
angulares (g. 5).
Comenzando por arriba, ensamblar los barrotes 127010 con los elementos 033142 y 002040, en los peldaños 21.
angulares con una altura de aproximadamente 97,5 cm.
Cortar a medida los segmentos de pasamanos 140018; ensamblarlos con el elemento 046011 interponiendo el 22.
elemento 031076. Para lograr una jación perfecta, el pasamanos debe efectuar aproximadamente un octavo
de vuelta desde el punto de contacto.
Fijar el pasamanos a los barrotes con los elementos 002031; mantener los barrotes verticales. Introducir los 23.
elementos en forma de codo 031061, 031071 y 031072 con los tornillos 012014 y 001017 para los cambios
de dirección. Aplicar los tapones terminales 031061 a los extremos del pasamanos con los elementos 011052 y
004034 agujerear con una broca de 6 mm de diámetro (gs. 1 y 11).
Posicionar el primer barrote 127002; ajustar la altura en virtud de los barrotes montados precedentemente. 24.
Insertar en el interior del 1er barrote el elemento de refuerzo 046050. Fijar al suelo, en correspondencia con
el primer barrote, el elemento 033144, agujereando con la broca Ø 8. Utilizar los elementos 011053, 008004, y
001004 (g. 1).
Cortar a medida un trozo de barrote 127012 para conseguir los distanciadores de conexión de los peldaños; 25.
bloquearlos con los elementos 001010.
Introducir los cables de acero en los artículos 031069 presentes en los barrotes, colocando los artículos 26.
031068 y 001012 en los barrotes en las extremidades y también en un barrote intermedio entre las dos
extremidades del lado de la barandilla. Aferrar los cables en una de las dos extremidades con los artículos
031068 y 001012 dejando una saliente de 15 mm respecto a los ajustes 031069, cubrir con el artículo 031074
utilizando la cola proporcionada. Mantener en tensión con la mano los cables y aferrar los artículos 031068 y
001012 en sucesión hacia la otra extremindad del cable de acero. Aferrados los últimos artículos 031068 y
001012 cubrir con la cinta adhesiva las partes terminales de los cables para evitar que se deshilen durante el
corte. Cortar los cables a una distancia de 15 mm respecto a los artículos 031069, quitar la cinta y cubrir con
los artículos 031074 utilizando el pegamento proporcionado (gs. 1 y 11).
Completar el ensamblaje de los accesorios, insertando los elementos 031064 en la parte inferior de los 27.
barrotes 127010 a la altura de los peldaños angulares y en la parte superior a la altura de los distanciadores
laterales 127012 (gs. 1 y 11).
Ensamblaje de la balaustrada R010
Atornillar el elemento 033063 al tirante 046036 con el tornillo 011038 (g. 1).28.
Colocar los elementos 033063 en el rellano utilizando los elementos 002040 y 001004. Agujerear con una 29.
broca de 5 mm de diámetro el rellano, manteniendo un intereje que permita montar al menos cuatro barrotes.
Posicionar los barrotes 127014, con los elementos 031069 dirigidos hacia la parte de fuera, y apretar el
elemento 001004 (g. 1).
Fijar el pasamanos rectilíneo 140018 utilizando los elementos 002031 (g. 1).30.
En función de la posición y la existencia de paredes alrededor del hueco de la escalera, podría ser necesario 31.
colocar uno o dos barrotes 127014 más.
En este caso es necesario dejar un espacio igual con respecto a los demás barrotes o la pared. Agujerear el 32.
rellano con una broca de 4,5 mm de diámetro y ensamblar con los elementos 033146, 001004 y 002040
(g. 1).
Introducir los cables de acero en los artículos 031069 presentes en los barrotes, colocando los artículos 33.
031068 y 001012 en los barrotes en las extremidades y también en un barrote intermedio entre las dos

20 - Reex Q
extremidades del lado de la barandilla. Aferrar los cables en una de las dos extremidades con los artículos
031068 y 001012 dejando una saliente de 15 mm respecto a los ajustes 031069, cubrir con el artículo 031074
utilizando la cola proporcionada. Mantener en tensión con la mano los cables y aferrar los artículos 031068 y
001012 en sucesión hacia la otra extremindad del cable de acero. Aferrados los últimos artículos 031068 y
001012 cubrir con la cinta adhesiva las partes terminales de los cables para evitar que se deshilen durante el
corte. Cortar los cables a una distancia de 15 mm respecto a los artículos 031069, quitar la cinta y cubrir con
los artículos 031074 utilizando el pegamento proporcionado (gs. 1 y 11).
Ensamblaje nal
Para dar mayor robustez y rigidez a la escalera en los puntos intermedios, jar a la pared los elementos 34.
033010 y unirlos con los barrotes utilizando los elementos 033056. Agujerear con una broca de 8 mm de
diámetro y utilizar los elementos 008004, 011053, 011057 y 005035 (gs. 8 y 9).
Ensamblaje de la barandilla R020
Ensamblar los elementos 033147, 005036, 011064 a los barrotes 127002 no destinados a peldaños angulares 35.
(g. 5).
Ensamblar los elementos 033147, 033152, 005036 y 011064 a los barrotes 127002 destinados a peldaños 36.
angulares (g. 5).
Ensamblar los elementos 031067 en los oricios de los peldaños con el borde mirando arriba (g. 2).37.
Comenzando por arriba, ensamblar los barrotes 127002, con los elementos 033144 y 002040, a los peldaños 38.
angulares con una altura de aproximadamente 99 cm.
Cortar a medida un trozo de barrote 127010 para conseguir los distanciadores de conexión de los peldaños. 39.
Introducir los distanciadores laterales de conexión y bloquearlos con los elementos 001013 en el lado superior
y con el elemento 001001 en el elemento 033144 inferior.
Cortar a medida los segmentos de pasamanos 140018; ensamblarlos con el elemento 046011 interponiendo el 40.
elemento 031076. Para lograr una jación perfecta, el pasamanos debe efectuar aproximadamente un octavo
de vuelta desde el punto de contacto.
Fijar el pasamanos a los barrotes con los elementos 002031; mantener los barrotes verticales. Introducir los 41.
elementos en forma de codo 031061, 031071 y 031072 con los tornillos 012014 y 001017 para los cambios
de dirección. Aplicar los tapones terminales 031061 a los extremos del pasamanos con los elementos 004034
e 011052 (gs. 2 y 12).
Fijar al suelo, en correspondencia con el primer barrote, el elemento 033142, agujereando con la broca Ø 8. 42.
Utilizar los elementos 002040, 008004, y 001004 (g. 2). Ensamblar el elemento de refuerzo (F07).
Determinar la posición de los barrotes intermedios. Agujerear con una broca de 4,5 mm de diámetro; 43.
ensamblar los artículos 033144 con el tornillo 002040.
Cortar los barrotes intermedios a una altura que se puede determinar en la propia escalera. Insertar los 44.
barrotes en los elementos 033144, apretar las piezas 001004 y jar al pasamanos con los elementos 002031;
mantener los barrotes verticales (gs. 2 y 12).
Ensamblaje de la balaustrada R020
Atornillar el artículo 033063 en el tirante 046036 con el tornillo 011038 (g. 2). Ensamblar el palo 121028 45.
con el jador 033149 y los artículos 011063 y 005036, insertarlo en el artículo 033146 y jarlo con los
elementos 001004 posicionando la abrazadera 033149 siguiendo el sentido de la barandilla.
Colocar los elementos 033146 en el rellano utilizando los elementos 002040 y 001004. Agujerear con una 46.
broca de 4,5 mm de diámetro el rellano, manteniendo un intereje no superior a 12 cm.
Posicionar los barrotes 127004 y apretar el elemento 001004 (g. 2).47.
Fijar el pasamanos rectilíneo 140018 utilizando los elementos 002031 (g. 2).48.
En función de la posición y la existencia de paredes alrededor del hueco de la escalera, podría ser necesario 49.
colocar uno o dos barrotes 127004 más.
En este caso es necesario dejar un espacio igual con respecto a los demás barrotes o la pared. Agujerear el 50.
rellano con una broca de 5 mm de diámetro y ensamblar con los elementos 033146, 001004 y 002040 (g. 2).
Ensamblaje nal
Para dar mayor robustez y rigidez a la escalera en los puntos intermedios, jar a la pared los elementos 51.
033010 y unirlos con los barrotes utilizando los elementos 033056 y 031066. Agujerear con una broca de 8 mm
de diámetro y utilizar los elementos 008004, 011053, 011057 y 005035 (gs. 8 y 10).
