aldes 611227 Installation guide

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS
Guide d’utilisation et d’installation
609210-R5
READ CAREFULLY AND SAVE
Installation and Operating Guide
609210-R5

2
Félicitations!
Nous vous remercions d’avoir choisi un des produits Aldes. Afin de profiter pleinement de votre
nouvelle acquisition, nous vous recommandons de lire attentivement ce mode d’emploi et de le
conserver pour consultation ultérieure.
Avertissement
Afin d’éviter tout risque de bris, de dérèglement ou de chocs électriques, n’ouvrez pas le boîtier
électrique. Nous vous recommandons de confier l’installation et l’entretien à des personnes qua-
lifiées seulement.
2
Congratulations!
Thank you for choosing an Aldes product. To fully benefit from your purchase, we strongly re-
commend you read this operating manual carefully and keep it for further consultation.
Warning
To avoid any risk of damage, detuning or electric shock, do not open the switch box. We
recommend that installation and maintenance be performed by qualified personnel only.

3
Table des matières
Félicitations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Avertissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Section A uide d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . .4
A1 - Principes généraux de fonctionnement d’un échangeur d’air . . . . . . . . . . . . . . .4
A2 - Les contrôles muraux (Hygrostat et Minuterie) . . . . . . . . . . . . . . . . . . . . .5
A3 - Le dégivrage de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A4 - FLEXcontrol - Ajustement de la vitesse des ventilateurs . . . . . . . . . . . . . . . . .10
A5 - EvacMAX - Ventilation maximale de la salle de bain . . . . . . . . . . . . . . . . . .12
A6 - Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Section B uide d’installation . . . . . . . . . . . . . . . . . . . . . . . . .14
B1 - Vérification du contenu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
B2 - Accessoires supplémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
B3 – Emplacement de l’échangeur d’air . . . . . . . . . . . . . . . . . . . . . . . . . .15
B4 - Emplacement des grilles d’aspiration . . . . . . . . . . . . . . . . . . . . . . . . .15
B5 - Emplacement des diffuseurs d’air . . . . . . . . . . . . . . . . . . . . . . . . . . .15
B6 - Emplacement de la commande hygrométrique . . . . . . . . . . . . . . . . . . . .15
B7 - Installation du cabinet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
B8 - Installation du volet d’évacuation . . . . . . . . . . . . . . . . . . . . . . . . . . .17
B9 - Installation de la prise d’air extérieure . . . . . . . . . . . . . . . . . . . . . . . . .17
B10 - Installation des grilles d’aspiration et des diffuseurs . . . . . . . . . . . . . . . . .17
B11 - Installation des commandes hygrométriques et de la minuterie . . . . . .17
B12 - Branchement de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B13 - Branchement des conduits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B14 - Balancement des débits d’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B15 - Réinitialisation des valeurs par défauts . . . . . . . . . . . . . . . . . . . . . . . .21
B16 - Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Coordonnées pour nous joindre . . . . . . . . . . . . . . . . . . . . . . . . .23
Fiche d’information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3
Table of contents
Congratulations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Section A Operating manual . . . . . . . . . . . . . . . . . . . . . . . . . . .4
A1 – General operating procedures for the air exchanger . . . . . . . . . . . . . . . . . .4
A2 – Wall controls (humidistat and timer) . . . . . . . . . . . . . . . . . . . . . . . . . .5
A3 – Defrosting the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
A4 – FLEXcontrol - Adjustment of Ventilator Speed . . . . . . . . . . . . . . . . . . . . .10
A5 – EvacMAX - Optimal Bathroom Ventilation . . . . . . . . . . . . . . . . . . . . . . .13
A6 – Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Section B Installation guide . . . . . . . . . . . . . . . . . . . . . . . . . . .14
B1 – Checking the contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
B2 – Additionnal accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
B3 – Locating the air exchanger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
B4 – Locating the air vents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
B5 – Locating the air diffusers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
B6 – Locating the hydrometric controller . . . . . . . . . . . . . . . . . . . . . . . . . .15
B7 - Installation of the unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
B8 – Installing the exhaust clap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
B9 – Installing the outside air vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
B10 – Installing the air vents and diffusers . . . . . . . . . . . . . . . . . . . . . . . .17
B11 – Installing the hydrometric controller . . . . . . . . . . . . . . . . . . . . . . . . .17
B12 – Plugging in the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B13 – Connecting the ducts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B14 – Balancing air flows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
B15 – Reintitializing default settings . . . . . . . . . . . . . . . . . . . . . . . . . . .21
B16 – Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Contact information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Fact sheet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4
uide d’utilisation
Section A - uide d’utilisation
A1 - Principes généraux de fonctionnement d’un échangeur d’air
Nos hivers entraînent des écarts de température et d’humidité considérables. En effet, l’air
extérieur sera plutôt froid et sec tandis que l’air dans votre foyer aura tendance à être chaud et hu-
mide.
Un taux d’humidité trop élevé peut entraîner de la condensation et du givre sur vos vitres, en plus
de favoriser le développement de moisissures dans votre demeure. Par contre, un taux d’humidité
trop bas peut nuire à la santé. C’est pourquoi il devient primordial de contrôler le taux d’humidité.
En évacuant l’excès d’humidité et les polluants à l’extérieur et en remplaçant ceux-ci par de l’air
frais et sec vous favoriserez une meilleure santé et protégerez aussi votre demeure.*
*Il est important de noter que l’appareil n’est pas conçu pour déshumidifier l’air de la maison
pendant l’été, car durant cette saison l’air extérieur est souvent plus humide que l’air intérieur.
La récupération de chaleur
Un ventilateur à récupération de chaleur comprend un cube constitué de plusieurs canaux et de deux
ventilateurs. L’entrecroisement des canaux distincts évacuant l’air vicié (chaud) et apportant l’air
neuf de l’extérieur (frais) permet de transférer la chaleur de l’un à l’autre. Ainsi, l’air neuf est tem-
péré par l’air évacué.
INTÉRIEUR
Air vicié tempéré
Air neuf tempéré
EXTÉRIEUR
Air neuf froid
Air vicié refroidi
4
Operating guide
Section A Operating manual
A1 – eneral operating procedures for the air exchanger
Our winters cause extreme differences in temperature and humidity. Outside air is likely to be cold
and dry while inside air will be warm and humid.
Excessive humidity can cause condensation and frost on your windows and cause mildew in your
home. A humidity rate that’s too low, however, can be harmful for your health. This is why it’s es-
sential to control the humidity rate in your home. By evacuating excess humidity and pollutants and
replacing them by fresh dry air, your environment will be all the more healthy.*
*Please take note that the device was not designed to dehumidify inside air during summer when
outside air is often more humid than inside air.
Heat Recovery
The heat recovery ventilator unit includes several channels and two ventilators. The separate, inter-
laced channels expel warm, stale air and draw in cooler, fresh air from the outside. These channels
temper the incoming fresh air by transferring heat from the outgoing warmer air.
INSIDE
Exhaust air intake
Fresh air outlet
OUTSIDE
Fresh air intake
Exhaust air output

5
A2 -Les contrôles muraux (Hygrostat et Minuterie)
Principes de fonctionnement d’un hygrostat
L’hygrostat est un appareil servant à contrôler le taux d’humidité relative. Muni d’un capteur d’hu-
midité et d’un système électronique, il contrôle efficacement votre échangeur d’air afin de main-
tenir le taux d’humidité de l’habitation en dessous de la limite désirée (consigne).
De plus, cet appareil vous permet de sélectionner le mode de fonctionnement de votre échangeur
d’air selon vos besoins. Ainsi, vous pouvez créer un échange d’air continu avec l’extérieur, faire re-
circuler l’air présent dans la maison ou bien demander un apport d’air frais plus soutenu, lorsque
le nombre de personnes devient accru.
L’appareil est conçu pour évacuer rapidement tout excès d’humidité dans votre demeure. Lorsque
le taux d’humidité dépasse la consigne, l’appareil échange de l’air à haute vitesse avec l’extérieur
jusqu’à ce que le taux d’humidité désiré soit atteint. Par la suite, il revient automatiquement au
mode de fonctionnement sélectionné.
Selon les normes de l’ASHRAE*, il est recommandé de maintenir un taux d’humidité relative se
situant entre 30% et 60%.
*(American Society of Heating-Refrigerating and Air Conditionning Engineer)
*Ces valeurs peuvent varier en fonction du type de construction et du fenêtrage de votre demeure.
TAUX D’HUMIDITÉ RECOMMANDÉ POUR ÉVITER
LA CONDENSATION DANS UNE DEMEURE*
Température extérieure Taux d’humidité recommandé
10°C / 50°F Entre 55% et 60%
0°C / 32°F Entre 50% et 55%
-10°C / 14°F Entre 45% et 50%
-20°C / -4°F Entre 40% et 45%
-30°C / -22°F Entre 30% et 40%
5
A2 – Wall controls (humidistat and timer)
How the humidistat works
The humidistat controls the relative humidity rate. Equipped with a humidity sensor and an
electronic system, it efficiently controls your air exchanger to keep the humidity rate in your home
below the desired setting.
This feature allows you to set the functioning mode of your air exchanger according to your
needs. You can create a continuous air exchange with the outside, recirculate ambient air or
maintain a constant flow of fresh air when there are more people in the house.
The humidistat is designed to quickly evacuate all excess humidity. When the humidity content
exceeds the desired setting, this features causes air to be exchanged with the outside at a high
speed until the humidity has been returned to the desired rate. Afterwards, it will automatically
come back to the chosen operating mode.
ASHRAE* standards recommend maintaining a relative humidity rate between 30% and 60%.
*(American Society of Heating-Refrigerating and Air Conditionning Engineer)
*These rates may vary according to the type of construction and fenestration of your house.
RECOMMENDED HUMIDITY RATE TO PREVENT INDOOR CONDENSATION*
Outside air temperature ecommended humidity rate
10°C / 50°F Between 55% and 60%
0°C / 32°F Between 50% and 55%
-10°C / 14°F Between 45% and 50%
-20°C / -4°F Between 40% and 45%
-30°C / -22°F Between 30% and 40%

6
uide d’utilisation
Modèle 611227
Hygrostat électronique à affichage à cristaux liquides.
Nomenclature des commandes externes
Présentation de la fenêtre d’affichage
Affichage à cristaux liquides
Sélection des modes
Ajustement de la consigne /
sélection des vitesses
Taux d’humidité relative
Vitesse des ventilateurs
Ajustement de la consigne
Excès d’humidité
Modes de l’appareil
6
Operating guide
Model 611227
Electronic humidistat with liquid crystal display.
Nomenclature of external orders
Presentation of the display window
Liquid crystal display
Mode selection
Humidity setting /
speed selection
Relative humidity rate
Blower speed
Humidity setting
Excess of humidity
Functioning modes

7
•Pour ajuster la limite supérieure d’humidité, utiliser les jusqu’à la valeur
désirée. Lors de l’ajustement ce symbole s’affiche.
•Attendez quelques secondes et le taux d’humidité relative ambiant
s’affichera de nouveau.
•Si le taux d’humidité dépasse la limite supérieure fixée, le symbole appa-
raît et l’échangeur d’air évacue l’excédent d’humidité à l’extérieur. Par contre, si
vous avez choisi le mode de fonctionnement «OFF», l’excédent ne sera pas chassé de
l’habitation. (Consulter la section A5)

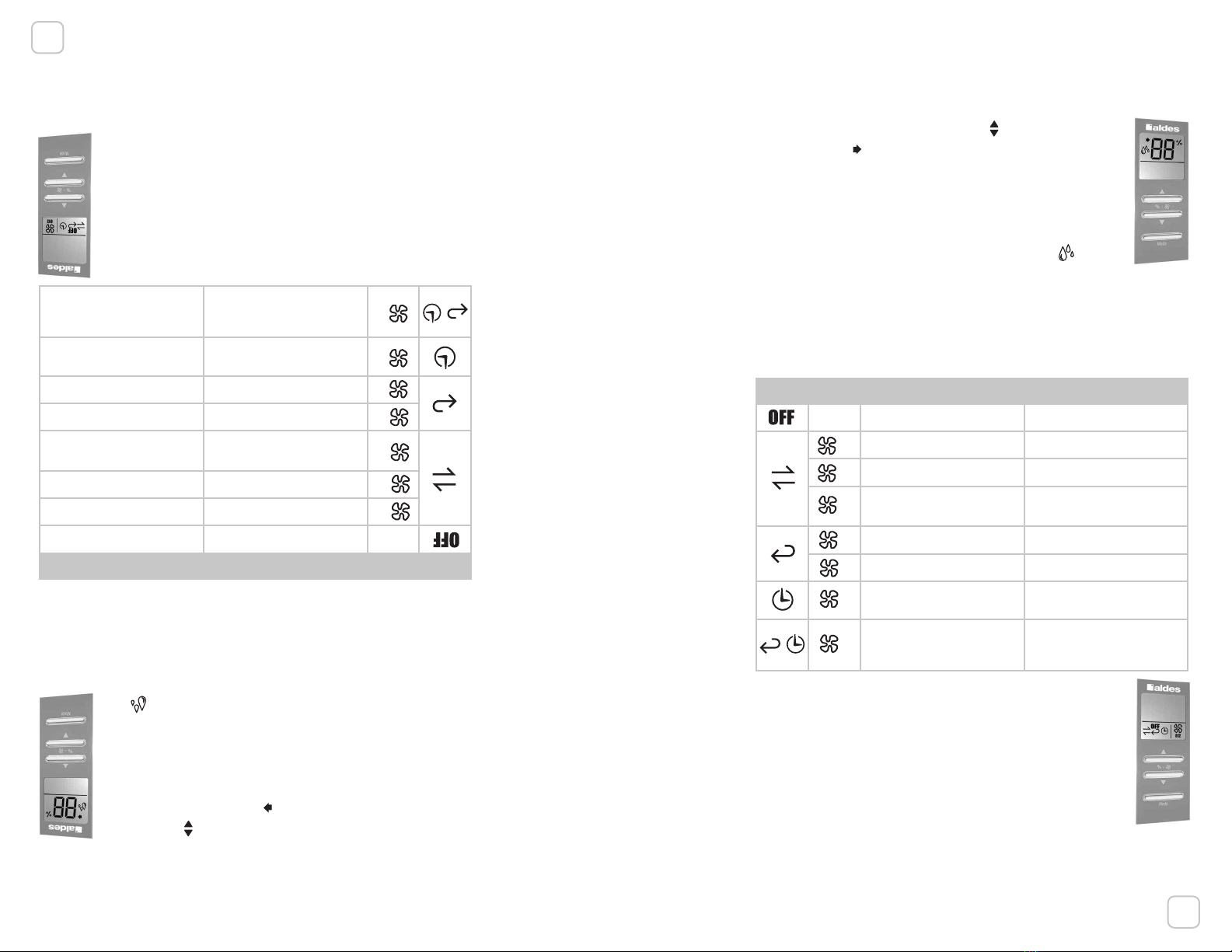

Présentation des modes de fonctionnement de l’échangeur d’air
Pour sélectionner un des différents modes de fonctionnement de votre échangeur
d’air, pressez le bouton « mode » jusqu’à celui que vous désirez apparaisse.
Selon le mode choisi, vous devez ajuster la vitesse des ventilateurs en pressant cette
fois-ci la flèche du haut ou du bas. Une fois votre sélection terminée, ne
touchez plus à l’appareil pendant quelques secondes afin qu’il retourne à son
affichage normal.
Mode Vitesse Description Application
-Arrêt complet de l’appareil. Demeure inactif peu
importe le taux d’humidité Suspend le fonctionnement de l’appareil
En attente. Devient actif seulement lorsque le
taux d’humidité dépasse la limite fixée. Évite les excès d’humidité. Agit en tant que déshumidificateur uniquement.
Échange d’air continu avec l’extérieur à basse
vitesse Procure une qualité d’air optimale tout en maintenant un taux d’humidité adéquat
Échange d’air continu avec l’extérieur à haute
vitesse Augmente l’apport d’air frais de manière plus intense lorsqu’il y a des invités ou lors de pé-
riodes de cuisine prolongées
Recirculation de l’air intérieur à basse vitesse Uniformise la température et l’humidité dans la
demeure
Recirculation de l’air intérieur à haute vitesse Distribue de manière plus soutenue la tempé-
rature. (Chauffage au bois)
Échange d’air avec l’extérieur à basse vitesse
pendant 20 minutes. En attente pendant
40 minutes
Assure un minimum de circulation d’air et un
contrôle de l’humidité lors des vacances ou
d’absences prolongées.
Échange d’air continu avec l’extérieur à basse
vitesse pendant 20 minutes. Recirculation de
l’air intérieur à basse vitesse pendant
40 minutes
Renouvelle l’air intérieur et uniformise la Tem-
pérature et l’humidité par la suite.
0
1
2
1
2
1
1
7
• To adjust the highest humidity setting, use the until you reach the desired
level. This symbol will be displayed during adjustment.
• Wait several seconds and the relative ambient humidity level will again
be displayed.
• If the humidity rate exceeds the highest set level, the symbol will appear
and the air exchanger will evacuate the excess humidity. However, if you set the
functioning to “OFF”*, excess humidity will not be evacuated from the house.
(Please see Section A5)
Presentation of the air exchanger’s functioning modes
To select one of the available functioning modes for your air exchanger, press the
“mode” button until the mode you desire is displayed.
According to the chosen mode, you must adjust the speed of the fans by pressing
the up or the down arrow. Once your selection has been made, don’t touch the
device for several seconds. This allows it to return to a normal display.
Mode Speed Description Application
-Device stops completely. Remains
inactive regardless of the humidity rate. Suspends functioning of the device.
Paused. Activates only when the humidity rate
exceeds the set rate. Prevents excess humidity. Acts as only as a dehumidifier.
Exchanges air continuously with outdoors at a
low speed. Achieves an optimum air quality while maintaining an adequate level of humidity.
Exchanges air continuously with
outdoors at a high speed. Increases the intensity of the fresh air flow when there are visitors or periods of prolonged
cooking.
Recirculates interior air at a low speed. Equalizes the temperature and humidity in the
house.
Recirculates interior air at a high speed. Equalizes the temperature more
completely (wood stoves).
Exchanges air with the outdoors at a low speed
for 20 minutes. Paused for 40 minutes. Ensures a minimum air circulation and control of humidity during vacations or prolonged ab-
sences.
Continuously exchanges air with the outdoors
at a low speed for 20 minutes. Recirculates in-
terior air at a low speed for 40 minutes.
Renews interior air and then equalizes the
temperature and humidity.
0
1
2
1
2
1
1

8
uide d’utilisation
Le contrôle de modes (611230) et le contrôle de vitesses (611229) sont des accessoires permettant
de contrôler votre appareil selon vos besoins. Les différents modes s’obtiennent par une simple
pression du bouton de sélection.
Contrôle de modes (Modèle 611230)
Fonction Ce contrôle permet d’actionner l’unité de ventilation selon
4 modes
• Mode recirculation
• Mode échange avec l’extérieur basse vitesse
• Mode échange avec l’extérieur haute vitesse
• Mode arrêt (quand les lumières sont éteintes)
Contrôle de vitesses (Modèle 611229)
Fonction Ce contrôle permet d’opérer l’unité de ventilation selon
4 modes
• Mode intermittent; cycles successifs, 20 min.
échange basse vitesse, 40 min. arrêt
• Mode échange avec l’extérieur basse vitesse
• Mode échange avec l’extérieur haute vitesse
• Mode arrêt (lumières éteintes)
min
max
8
Operating guide
These simple and easy-to-use controls allow you to loop a variety of modes at the push of
a button.
Mode Control (Product #611230)
Function Provides the ventilation unit with 4 modes of operation
• Recirculation mode
• Low-speed exterior exchange mode
• High-speed exterior exchange mode
• Stop mode (when the lights are off)
Speed Control (Product #611229)
Function Provides the ventilation unit with 4 modes of operation
• Intermittent mode; successive cycles, low-speed 20-min
exchange, 40-min stop mode
• Low-speed exterior exchange mode
• High-speed exterior exchange mode
• Stop mode (when the lights are off)
min
max

9
Modèle 611224
Hygrostat mécanique
Hygrostat mécanique pour le contrôle de l’excès d’humidité. Active la haute vitesse de l’appareil
et l’échange avec l’extérieur (s’il y a lieu) lorsque le taux d’humidité est supérieur à la valeur
déterminée par la roulette d’ajustement. Une fois le taux d’humidité atteint, l’appareil revient
au mode de ventilation sélectionné sur l’appareil.
De plus, vous pouvez connaître le taux d’humidité ambiant
simplement en tournant la roulette à partir de la valeur supérieure
vers la valeur inférieure d’humidité. Au moment où vous entendrez
un déclic, observez la valeur indiquée.
Vous pouvez aussi faire fonctionner votre appareil à haute vitesse.
Pour ce faire, tournez la roulette afin de sélectionner le taux
d’humidité le plus bas (20%). Ce réglage est recommandé lorsqu’il
y a bon nombre d’invités ou lors de périodes de cuisine prolongées.
Minuterie 20-40-60 (Modèle 611228)
Fonction Cette minuterie permet d’actionner l’unité de ventilation en mode échange haute
vitesse avec l’extérieur selon les durées suivantes
• 20 minutes
• 40 minutes
• 60 minutes
20 min.
40 min.
60 min.
9
Humidistat model 611224
The mechanical humidistat controls excess humidity. When the rate of humidity is greater than
the value indicated on the adjustment knob, activate the high speed switch and, if needed, the
interior-exterior exchange switch. When the appropriate humidity rate is reached, the humidistat
returns to its pre-selected ventilation mode.
Turn the adjustment knob from the humidity’s higher value
toward its lower value and, when you hear a click, look at the
value indicated. This value represents the rate of ambient moisture
in the air.
You may also wish to operate the appliance at high speed. To do
this, adjust the knob to its lowest rate of humidity (20%). This
setting is recommended for a room full of guests or an extended
period of cooking.
20-40-60 Timer (Product #611228)
Function Provides the ventilation unit with high-speed exterior exchange for the following
durations
• 20 minutes
• 40 minutes
• 60 minutes
20 min.
40 min.
60 min.

10
uide d’utilisation
A3 - Le dégivrage de l’appareil
Lorsque l’appareil échange de l’air avec l’extérieur durant l’hiver, il est soumis à des cycles de
dégivrage. La fréquence de ceux-ci est contrôlée par un détecteur de température situé dans
l’appareil.
Ces cycles permettent au noyau récupérateur de chaleur de demeurer performant même en saison
très froide. Cet appareil est conçu de manière à ne pas créer de pression négative dans votre maison
lors du dégivrage. Ceci évite les infiltrations d’air froid ou de fumée dans le cas du chauffage au bois.
10
Operating guide
A3 – Defrosting the device
When the device exchanges inside with outside air during the winter, it must undergo defrosting
cycles. The frequency of these cycles is controlled by a temperature detector located in the device.
These cycles allow the heat recovery core to continue to perform even during cold weather. The
device is designed not to create a negative pressure in your home during defrosting. This avoids
infiltrations of cold air or smoke, in the case of wood stoves.
A4 - FLEXcontrol - Ajustement de la vitesse des ventilateurs
Selon l’opération en cours ou le mode de fonctionnement sélectionné, les ventilateurs fonctionnent
à basse ou à haute vitesse. Suivant vos préférences et vos besoins, il vous est possible d’ajuster
la vitesse de ceux-ci à l’aide de deux boutons situés sur l’échangeur d’air.
Interface style BOUTONS
Bornier branchement des accessoires
Boutons d’ajustement
Témoin mode
A4 - FLEXcontrol - Adjustment of Ventilator Speed
The fans will operate at a low or high speed, according to the current operation or the selected
functioning mode. According to your preferences and needs, it is possible to adjust fan speed
using the two buttons located on the air exchanger.
BUTTON style interface
Accessories terminal
Setting button
Mode indicator

11
Pour ajuster l’intensité à basse vitesse
•Enfoncez le bouton pendant cinq secondes.
•Lorsque la lumière clignote lentement, ceci indique que les ventilateurs fonctionnent
actuellement à basse vitesse et que vous pouvez passer à l’ajustement.
•Ajustez la basse vitesse en utilisant les deux boutons et afin d’augmenter ou réduire
l’intensité.*
•Pour mettre fin à l’ajustement, enfoncez un des deux boutons pendant trois secondes ou
cessez de toucher aux boutons pendant plus de cinq minutes.
*Si la lumière cesse de clignoter, lors de l’ajustement des vitesses, ceci vous indique que vous avez
atteint soit la limite inférieure, soit la limite supérieure.
11
To adjust the intensity at low speed:
• Press the button for five seconds.
• A slowly flashing light indicates that the fans are currently functioning at a low speed and
that you may now adjust this speed.
• Adjust the low speed using the two buttons, and , to increased or reduce intensity.*
•To end the adjustment, push one of the two buttons for three seconds or don’t touch any
buttons for more than five minutes.
* If the light stops flashing during the speed adjustment, this means that you have reached the
lowest or the highest possible speed.
Interface style GRADATEURS
Pour cette série, la vitesse des ventilateurs s’ajuste à l’aide de deux potentiomètres. Il y a un po-
tentiomètre pour l’ajustement du ventilateur d’ALIMENTATION (ENTRÉE) et un pour l’ajustement
du ventilateur d’ÉVACUATION (SORTIE) (voir image ci dessous). Il est important que le débit d’air
amené de l’extérieur et le débit d’air évacué soient balancés de façon à ce que leur différence soit
inférieure à 10%. Le balancement est particulièrement important dans les demeures pourvues d’un
appareil à combustion ou celles situées dans une région où le sol peut émaner du radon.
Note Il est préférable d’effectuer les ajustements de débit avec l’unité fonction-
nant à haute vitesse; la basse vitesse correspondant à 60% de la haute vitesse sé-
lectionnée. Pour ce faire, mettre l’unité sous tension (brancher la fiche dans une
prise de courant) avec la barrette de branchement de fils retiré; l’unité fonctionne
alors en mode ‘’AUTONOME’’ et il est possible de sélectionner sa vitesse à l’aide du
bouton d’activation (voir figure ci haut).
DIMMER style inerface
For this series, the speed of the blower is adjusted with two potentiometers; one for the SUPPLY
(FAN IN) and one for the EXHAUST (FAN OUT) (see figure below). The installation must balance air
flow brought in from the outside and the exhaust air flow so that the difference between the two
is less than 10% of the maximum air flow. This air balance is especially important in homes using
a combustion device or in those located in areas where the ground emits radon.
Note It’s preferable to perform the adjustment on the unit HIGH SPEED; the LOW SPEED is ap-
proximately 60% of the selected HIGH SPEED. To activate the unit on high speed, connect the unit
while the connector strip is removed; the unit operating in HEADLESS mode and the speed can be
selected with the activation button (see figure above).

Adjustment of the SUPPLY airstreams (FAN IN)
• Install the measurement kit on the supply airstreams
• Adjust to the desired level by turning the FAN IN potentiometer
Adjustment of the EXHAUST airstreams (FANOUT)
• Install the measurement kit on the exhaust airstreams
• Adjust to the desired level by turning the FAN OUT potentiometer
A5 – evacMAX – Optimal Bathroom Ventilation
When activated, this innovative function ensures optimal bathroom ventilation. As opposed to the default
mode which adjusts the air exchanger to HIGH speed in a previous stage, the evacMAX function serves to
put the air exchanger at its optimal working level at the moment the bathroom timer is set.
BUTTON style interface
To activate the evacMAX function, simply move the arrow to its upward-pointing vertical position when
turning on the unit. To return to the default mode, move the arrow so that it points downward when
turning on the unit.
DIMMER style interface
To activate the evacMAX function, simply press the button while power up the unit. Repeat the same
operation to cancel it.
12
uide d’utilisation
12
Operating guide
Ajustement du circuit d’alimentation (ENTRÉE)
• Installer le kit de mesure de débit sur le circuit d’alimentation
• Ajuster le débit à l’aide du potentiomètre ENTRÉE jusqu’à la valeur désirée
Ajustement du circuit d’évacuation (SORTIE)
• Installer le kit de mesure de débit sur le circuit d’évacuation
• Ajuster le débit à l’aide du potentiomètre SORTIE jusqu’à la valeur désirée
A5 – evacMAX - Ventilation maximale de la salle de bain
Lorsqu'activée, cette fonction innovatrice assure une ventilation maximale de la salle de bain. Contrai-
rement au mode par défaut qui active l'échangeur d'air à la HAUTE vitesse ajustée lors de l'étape pré-
cedente, la fonction evacMAX active l'échangeur d'air au maximum de sa puissance lorsque la minuterie
de salle de bain est actionnée.
Interface style BOUTONS
Pour activer la fonction evacMAX, simplement maintenir le bouton de la flèche du haut lors de la mise
sous tension de l'unité. Pour revenir au mode par défaut, maintenir la flèche du bas lors de la mise
sous tension de l'unité.
Interface style RADATEURS
Pour activer la fonction evacMAX, simplement maintenir le bouton enfoncé lors de la mise sous ten-
sion de l’unité. Répéter la même opération pour désactiver la fonction.
Lecture du débit de
distribution d’air frais
Bas
Haut
Manomètre
1 3
4 2
Bottom
Top
Pressure gage
1 3
4 2
Lecture du débit de
l’évacuation d’air vicié
Bas
Haut
Manomètre
1 3
42
Bottom
Top
Pressure gage
1 3
2
4

13
13
A6 – Entretien
1. ATTENTION TOUJOURS DÉBRANCHER LA FICHE ÉLECTRIQUE AVANT DE FAIRE L’ENTRETIEN
2. Enlever la porte de l’unité
a. Ouvrir la poignée.
b. Lever la porte et l’enlever des pentures.
3. Retirer les filtres.
4. Retirer le noyau d’échange délicatement de l’appareil en tirant vers vous.
5. Nettoyage de l’intérieur du cabinet.
a. Avec un linge humide et propre essuyer l’intérieur du cabinet.
UTILISER SEULEMENT DE L’EAU.
NE PAS UTILISER DE PRODUITS CONTENANT DES SOLVANTS.
NE PAS UTILISER DE PRODUITS NETTOYANTS DOMESTIQUES.
6. Nettoyage du noyau d’échange
a. Nettoyer les quatre surfaces à l’aide d’un aspirateur.
b. Laisser tremper le noyau dans de l’eau tiède savonneuse pour environ trois heures.
c. Rincer et laisser sécher.
7. Nettoyage des filtres
a. Nettoyer les filtres à l’aide d’un aspirateur et une brosse à poil souple.
8. Réinsérer le noyau d’échange et les filtres dans l’unité.
9. Réinstaller la porte dans les pentures et fermer la poignée.
10. Rebrancher l’unité à sa source d’alimentation.
A6 – Maintenance
1. WARNING ALWAYS UNPLUG THE DEVICE BEFORE DOING MAINTENANCE.
2. Remove the unit door
a. Open the handle.
b. Lift up the door and remove it from hinges.
3. Remove the filters.
4. Remove the recovery care; delicately pull it towards you out of the device.
5. Cleaning the cabinet
a. With a clean damp cloth clean the wall of the cabinet and wipe with a dry cloth.
USE WATER ONLY.
DO NOT USE PRODUCTS CONTAINING SOLVENTS.
DO NOT USE HOUSEHOLD CLEANING PRODUCTS.
6. Cleaning the recovery core
a. Vacuum the four surfaces.
b. Let soak in warm soapy water for about three hours.
c. Rinse and let dry.
7. Cleaning the filters
a. Vacuum the filter using a soft brush.
8. Slide the recovery core and the filters in the unit.
9. Reinstall the door on hinges and close the handle.
10. Plug the unit to its power source.

14
14
u i d e d ’ i n s t a l l a t i o n
À chaque mois, vérifiez que l’entrée et la sortie d’air ne soient pas obstruées par des particules ou
de la glace. Durant l’hiver, vérifiez mensuellement que les ouvertures des drains de condensation
ne soient pas obstruées. Trois fois par année ou au besoin, nettoyez les filtres. Une fois par année
ou au besoin, nettoyez le noyau récupérateur de chaleur. Une fois par année, de préférence à l’au-
tomne, passez l’aspirateur à l’intérieur de l’appareil. Une fiche d’entretien est imprimée à la fin
de ce manuel.
Section B uide d’installation
L’installation de l’échangeur d’air doit être en conformité avec les codes en vigueur dans votre
ville.
B1 - Vérification du contenu
Composantes incluses dans l’emballage.
•Échangeur d’air
•Liste de pièces
•4 ressorts
•Chaîne de montage
•4 oreilles de suspension
•8 vis de fixation des oreilles de suspension
•4 vis de fixation des chaînes de montage
•Tuyau de drainage
• *Té pour tuyau de drainage
• 2 drains universels *3/8-1/2”
• 2 rondelles d’étanchéité (facultatif)
• 2 écrous
• 4 bouchons de porte
* Le nombre de pièces fourni varie selon le modèle d’échangeur d’air (drain simple ou double).
B2 - Accessoires supplémentaires
Des pièces additionnelles peuvent être achetées afin de compléter l’installation. La liste suivante
est recommandée pour une installation type au sous-sol.
Hygrostat
Fil pour hygrostat et minuterie (4C-22/7)
Diffuseur et entrée d’air ambiant
Prise d’air extérieure
Volet d’évacuation
Conduit isolé
Conduit non isolé
Every month, make sure that the air inlet and outlet are not obstructed by particles or ice.
Every month during the winter, make sure that the condensation drain opening is not obstructed.
Three times a year or as needed, clean the filters. Once a year or as needed, clean the heat
recovery core. Once a year, preferably in the fall, vacuum out the inside of the device. A
maintenance sheet can be found at the end of this manual.
Installation guide
Section B Installation guide
Installation of the air exchanger must be in compliance with the codes in effect in your town.
B1 – Checking the contents
Verify that all the parts have been included in shipping.
•Air exchanger
• Parts list
•4 springs
•Assembly chain
•4 hooks
•8 metal screws for hooks
•4 wood screws for chain
•Drain hose
•*Drain hose “T” connector
•Two 3/8-1/2” universal drain
• 2 seal grommets (optional)
• 2 nuts
• 4 door caps
*Quantity of parts varies, depending on model of air exchanger
(single or double hole drain).
B2 – Additional accessories
Additional parts can be bought to complete the installation. The following list is recommended for
a typical basement installation.
Humidistat
Humidistat and timer wire (4C-22/7)
Diffuser and ambient air inlet
Outside air vent
Exhaust clap
Insulated duct
Uninsulated duct

15
15
B3 – Locating the air exchanger
The device must be located in a place where the temperature is always above freezing. The heat
exchanger should not be installed near a cooking
area. Choose a location for the device where the
ducts will be short and not need to change
direction. This ensures that the system functions
optimally. The duct set-up connecting the device
to the outside must not significantly affect the
system’s static pressure.
B4 – Locating the air vents
The heat recovery unit has an intake vent. Air vents should be placed where the humidity level is
highest. Normally, this would be located on the first floor between the bathroom and the kitchen
or in the basement near the bathroom. Avoid placing it in the same room as a combustion device,
such as a fireplace or furnace. The vent should be installed on the wall or the ceiling. If installed
on the wall, it should be placed at least 12 inches (30 cm) from the ceiling.
B5 – Locating the air diffusers
The diffusers should be installed in hallways as far away as possible from the air vents to force the
air to circulate throughout the house. The diffusers should be installed on the wall or on the
ceiling. If the diffuser is located in a busy place, we recommend placing it on the ceiling. The air
diffuser can thus better mix the air in the room before reaching occupants’ living level. People will
thus be more comfortable in cold weather. If you install the diffusers on the wall, place them at
least 12 inches (30 cm) from the ceiling.
B6 – Locating the hydrometric controller
The hygrometric controller (humidistat) should be installed in the place where excess humidity is
the most likely to be detected. This would generally be between the bathroom and the kitchen. If
you wish to control mostly humidity in basement, the control should be placed there. Ensure good
air circulation around the hygrometric controller. Do not place it behind a door, for
example.
B3 – Emplacement de l’échangeur d’air
L’appareil doit être installé là où la température est toujours supérieure au point de congélation.
L’échangeur de chaleur ne doit pas être installé dans une aire de cuisson. Choisissez l’emplacement
de l’appareil afin que les conduits soient courts
et avec peu de changement de direction. Le
système peut alors fonctionner de façon
optimale. La configuration des conduits reliant
l’appareil à l’extérieur ne doit pas affecter la
pression statique du système de façon
significative.
B4 - Emplacement des grilles
d’aspiration
Le récupérateur de chaleur possède une bouche d’aspiration. Les grilles d’aspiration devraient être
placées près des endroits où l’humidité est le plus élevée. Normalement, elles sont situées entre la
salle de bain et la cuisine au rez-de-chaussée et près de la salle de bain au sous-sol. Évitez de
les placer dans la même pièce qu’un appareil de combustion tel un foyer ou une fournaise. La prise
d’air s’installe au mur ou au plafond. Si installée au mur, elle doit être placée à 12’’ (30 cm) ou
moins du plafond.
B5 - Emplacement des diffuseurs d’air
Les diffuseurs devraient être installés dans les corridors le plus loin possible des grilles d’aspiration
afin de forcer la circulation d’air dans toute la maison. Les diffuseurs s’installent au mur ou au
plafond. Si le diffuseur est localisé dans un endroit occupé, il est recommandé de le mettre au
plafond. L’air diffusé peut ainsi mieux se mélanger à l’air de la pièce avant d’atteindre le niveau
des occupants. Les gens seraient ainsi plus confortables par temps froids. Si les diffuseurs sont
installés au mur, placez-les à au plus 12’’ (30 cm) du plafond.
B6 - Emplacement de la commande hygrométrique
La commande hygrométrique (hygrostat) doit être installée à l’endroit où l’excès d’humidité est le
plus susceptible d’être détecté. Cet endroit se situe généralement entre la salle de bain et la cuisine.
Si vous désirez contrôler principalement l’humidité dans le sous-sol, le contrôle devrait alors être
posé à cet endroit. Assurez-vous qu’il y ait une bonne circulation d’air autour de la commande
hygrométrique. Ne la placez pas, par exemple, à l’arrière d’une porte.

16
16
B7 - Installation du cabinet
Le ventilateur est conçu pour être posé sur une tablette ou suspendu à la structure.
Pour suspendre l’appareil, montez les 4 oreilles de suspension aux
coins supérieurs du boîtier. Coupez la chaîne fournie en 4 sections
égales. Taillez la dernière maille à une extrémité de chaque section
afin qu’elle serve de crochet. Suspendre le ventilateur aux solives de
bois à l’aide des chaînes avec ressorts.
Lorsque l’échangeur est posé sur une tablette, des bandes de
caoutchouc doivent être placées sous l’appareil afin d’amortir les
vibrations du ventilateur.
L’appareil doit être installé à niveau afin de drainer la condensation vers le drain. Raccordez le
tuyau de drainage aux flûtes de drain de l’appareil et au système de drainage du bâtiment selon
l’illustration suivante
Extrémités à raccorder aux flûtes de drainage
de l’appareil.
Extrémité à raccorder au système de drainage
du bâtiment
B7 – Installing the unit
The air exchanger is designed to be set on a shelf or suspended from a structure.
To suspend the device, affix the four butterfly nuts in the upper
corners of the unit. Cut the chain provided with the unit into four equal
lengths. Cut the last link at the end of each section of chain so that it
may serve as a hook. Using the chains and the springs, suspend the
air exchanger from the wood joists.
When the exchanger is placed on a shelf, place rubber bands below
the device to cancel out the vibrations caused by the fans.
The device should be installed level to ensure that condensation drains out of the unit. Connect
one end of the drain hose to the drain located at the bottom of the device. Connect the opposite
end to the building’s drainage system according to the following diagram
End side to connect to the 3/8-1/2” universal
drain
Connect to the building’s drainage system
uide d’installation
Installation guide

17
17
B8 - Installing the exhaust clap
The exhaust clap should be installed through an exterior wall at a minimum high of 4 inches
(10 cm) from the ground. Attach the intermediate sleeve to the plastic clap with a screw. Install the
parts making up the output vent following the diagram above. Seal the free space between the
sleeve and the wall.
B9 - Installing the outside air vent
This air vent should be installed through an exterior wall at more than 6 feet (185 cm) from the
exhaust air damper and at a minimum high of 18 inches (46 cm) from the ground. It should be
installed the same as the exhaust air clap.
B10 - Installing the air vents and air diffusers
To assemble these parts, refer to the instruction sheet included in the installation kit.
B11 – Installing the hygrometric controller
The hygrometric controller should be installed on the wall, at about 5 feet (150 cm) from the
floor and connected to the device according to the following diagram
BUTTON style interface
DIMMER style interface
Connecting the
timer switch Connecting the hy-
grometric control
B8 - Installation du volet d’évacuation
Le volet d’évacuation est installé à travers un mur extérieur à une hauteur minimum de
4’’ (10 cm) du sol. Fixez le manchon intermédiaire au volet de plastique à l’aide d’une vis.
Scellez l’espace libre entre le manchon et le mur.
B9 - Installation de la prise d’air extérieure
Cette prise d’air est installée à travers un mur extérieur à plus de 6 pieds (185 cm) du volet
d’évacuation et à au moins 18’’ (46 cm) du sol. Elle se pose de manière similaire au volet
d’évacuation.
B10 - Installation des grilles d’aspiration et des diffuseurs
Pour le montage de ces pièces, référez-vous à la feuille d’instructions incluse dans le kit
d’installation.
B11 – Installation des commandes hygrométriques et de la minuterie
La commande hygrométrique doit être installée au mur, à environ 5’ (150 cm) du plancher
et branchée à l’appareil selon l’illustration suivante
Interface style BOUTONS
Interface style GRADATEURS
Branchement de
la minuterie
Branchement de la
commande
hygrométrique

18
Hygrometric Control Model 611224
Run a 2-conductor electrical wire through the wall until it reaches the appliance’s housing. Follow
the enclosed electrical diagram to connect each conductor to the humidistat’s wires, then to the
terminal board located on the appliance’s housing. These wires carry a 24V current.
Screw the backplate of the control panel to the wall. Use the mounting screw to secure the plastic
lid and button into place.
When used with an electronic HRV the mechanical humidistat model 611224 can be connected in
one of two ways, depending on the user’s needs. In both cases, the air exchanger eliminates
excess humidity by switching to high-speed exterior exchange mode whenever the humidity rate
in the room climbs above the humidistat’s recommended level. Both options are designed for the
device’s default mode, that is, when the humidity rate drops below the recommended level.
Note The timer must be connected according to the terminal’s colour code.
Option # 1
Units WITH and WITHOUT
reciculation
To set the device’s default
settings to low-speed
exterior exchange, follow
these instructions.
Option # 2
Units WITH
reciculation
Low-speed
recirculation:
To set the device’s default
settings to low-speed
recirculation, follow these
instructions.
Option # 3
Units WITHOUT reciculation
By withholding the
additional cable (cabling).
The device will shut down
by default.
18
Option # 1
Unités AVEC et SANS recirculation
Échange avec l’extérieur à basse
vitesse :
Effectuez les branchements suivants
pour que l’appareil échange avec
l’extérieur à basse vitesse par défaut.
Option # 2
Unités AVEC recirculation
ecirculation à basse vitesse :
Effectuez les branchements
suivants pour que l’appareil
recircule à basse vitesse par
défaut.
Option # 3
Unités SANS recirculation
Sans ajouter le câble sup-
plémentaire (À câbler). Par
défaut, l’appareil s’arrêtera.
À câbler À câbler
Commande hygrométrique Modèle 611224
Percez un trou dans le mur pour y faire passer un fil électrique 2 conducteurs qui rejoindra le
boîtier de l’appareil. Raccordez chacun des conducteurs aux fils de l’hygrostat, puis au bornier
situé sur le boitier de l’appareil selon le digramme électrique qui s’y trouve. Ces fils transmettent
un courant de 24V.
Vissez au mur la partie arrière de la commande et fixez ensuite à l’aide de la vis de montage le
couvercle en plastique, puis installez le bouton.
L’hygrostat mécanique modèle 611224, lorsque utilisé avec un VRC électronique peut être
branché de deux façons selon les besoins de l’utilisateur. Dans les deux cas, lorsque le taux
d’humidité de la pièce dépasse le point de consigne de l’hygrostat, l’échangeur d’air passe en
mode en haute vitesse échange avec l’extérieur pour éliminer l’excès d’humidité. Les deux
options possibles sont pour le mode de fonctionnement par défaut, soit lorsque le taux
d’humidité est inférieur au point de consigne.
À câbler À câbler
À câbler À câbler
Cabling Cabling No cabling
Installation guide
uide d’installation

19
19
Hygrometric Control Model 611227
Run a 4-conductor electrical wire through the wall until it reaches the appliance. Withdraw the upper
section of the humidistat by removing the mounting screw that is located on the lower section of
the appliance, and by opening both parts obtained.
Connect each wire to the terminal board located on the backside of the humidistat according to the
connection chart. Connect the 4-conductor wire to the terminal board located on the appliance’s
housing and according to their respective colours. These wires carry a 24V current.
Screw the backside of the control panel to the wall. Use the mounting screw to secure the top
section into place.
Mode Control (611230) or Speed Control (611229)
Run a 4-conductor electrical wire through the wall until it reaches the device. Connect the control
wires to the 4-conductor wire according to its respective colours. Next, connect the 4-conductor wire
to the device’s terminal according to its respective colours. These wires carry a 24V current.
Screw the backside of the control panel to the wall. Use the mounting screw to secure the top
section into place.
Connection chart
Terminal Board Connection
Mounting screw
Commande hygrométrique Modèle 611227
Percez un trou dans le mur pour y faire passer un fil électrique 4 conducteurs qui rejoindra le
boîtier de l’appareil. Retirez la partie supérieure de l’hygrostat en dévissant la vis de montage
située sur la tranche inférieure de l’hygrostat et en ouvrant les deux pièces ainsi
obtenues.
Raccordez chacun des fils au bornier de raccordement situé sur la partie arrière de l’hygrostat selon
le tableau de branchement. Raccordez ensuite le fil 4 conducteurs au bornier situé sur le boîtier de
l’appareil selon le code de couleur indiqué. Ces fils transmettent un courant de 24V.
Vissez au mur la partie arrière de la commande et fixez ensuite à l’aide de la vis de montage la
partie supérieure.
Contrôle de mode (611230) ou Contrôle de vitesse (611229)
Percez un trou dans le mur pour y faire passer un fil électrique 4 conducteurs qui rejoindra le boîtier
de l’appareil. Raccordez les fils du contrôle au fil 4 conducteurs selon les couleurs respectives.
Raccordez ensuite le fil 4 conducteurs au bornier situé sur le boîtier de l’appareil selon le code de
couleur indiqué. Ces fils transmettent un courant de 24V.
Vissez au mur la partie arrière de la commande et fixez ensuite le couvercle en plastique à l’aide
de la vis de montage.
Tableau de branchement
Bornier de raccordement
Vis de montage

20
20
Timer 20-40-60 (611228)
A service box is recommended when installing the timer switch.
Run a 3-conductor wire to the device. Connect each conductor to the timer switch according to its
respective colour. Connect the 3-conductor wire to the device’s terminal according to its respective
colour. These wires carry a 24V current.
B12 – Plugging in the device
Once all the ducts are installed and the wires for the hygrometric controller are connected to the
device, you just have to plug the unit directly on a 120V power outlet. DO NOT USE AN
EXTENSION CORD.
B13 – Connecting the ducts
For the air exchanger to run optimally, place the ducts so they are as straight as possible. Rigid
ducts are recommended for long lengths. They offer less resistance to airflow than flexible ducts
and are easier to clean.
All ducts going through unheated areas must be insulated. The duct between the outside air vent
and the device must be insulated and covered with a vapour barrier. The exhaust vent must be
insulated near the exhaust air damper for 3 feet (1m) and also equipped with a vapour barrier.
Refer to the indication on the exchanger to determine which duct should be connected with which
of the device’s intake vents. Attach the ducts to the vents using the tie-wraps. Seal these
connections using duct tape.
B14 - Balancing air flows
The installation must balance the air flow brought in from the outside and the exhaust air flow
so that the difference between the two is less than 10% of the maximum air flow. This air
balance is especially important in homes using a combustion device or in those located in areas
where the ground emits radon.
Minuterie (611228)
Pour l’installation de la minuterie, il est recommandé d’utiliser une boite électrique. Passez un
fil électrique 3 conducteurs qui rejoindra le boîtier de l’appareil. Raccordez chacun des
conducteurs à la minuterie selon les couleurs indiquées. Raccordez ensuite le fil 3 conducteurs au
bornier situé sur le boitier de l’appareil selon le code de couleur indiqué. Ces fils transmettent un
courant de 24V.
B12 - Branchement de l’appareil
Lorsque tous les conduits sont installés et que les fils de la commande hygrométrique sont
connectés à l’appareil, il n’y a plus qu’à brancher l’unité directement à une prise de 120V. NE
PAS UTILISER DE RALLONGE ÉLECTRIQUE.
B13 - Branchement des conduits
Posez les conduits pour qu’ils soient le plus droit possible afin que l’échangeur d’air puisse
fonctionner de façon optimale. Les conduits rigides sont recommandés pour les longs parcours.
En effet, ils offrent moins de résistance à l’écoulement de l’air que les conduits flexibles et sont
plus faciles à nettoyer.
Tous conduits passant dans des endroits non chauffés doivent être isolés. Le conduit entre la prise
d’air extérieure et l’appareil doit être isolé et recouvert d’un coupe-vapeur. Le conduit
d’évacuation doit être isolé à proximité du volet d’évacuation sur une longueur de 3’ (1m) et
aussi pourvu d’un coupe-vapeur.
Référez-vous aux indications sur l’appareil pour déterminer quel conduit doit être raccordé à
chaque bouche de l’appareil. Fixez les conduits aux bouches à l’aide des collets de serrage.
Scellez ces connexions à l’aide de ruban à conduits.
B14 - Balancement des débits d’air
L’installateur doit balancer le débit d’air amené de l’extérieur et le débit d’air évacué de façon
à ce que leur différence soit inférieure à 10% du débit maximum. Le balancement d’air est
particulièrement important dans les demeures pourvues d’un appareil à combustion ou celles
situées dans une région où le sol peu émaner du radon.
Installation guide
uide d’installation
