Alesis GuitarLink Wireless User manual

GuitarLink Wireless
User Guide
English ( 2 – 6 )
Guía del usuario
Español ( 7 – 11 )
Guide d’utilisation
Français (12 – 16 )
Guida per l'uso
Italiano ( 17 – 21 )
Benutzerhandbuch
Deutsch ( 22 – 26 )

2
User Guide (English)
1. Make sure all items listed in the Box Contents are
included.
2. READ SAFETY INSTRUCTION BOOKLET BEFORE
USING THE PRODUCT.
3. Place the product in an appropriate location for
operation.
Support
For complete system requirements, compatibility information, and product registration, visit the
Alesis website: alesis.com/guitarlink-wireless.
For additional product support, visit alesis.com/support.
Quick Setup
1. Flip the power switch to the "On" position for the transmitter and receiver.
2. Press the Pair Button on both the transmitter and the receiver. The Pair LED will be lit
solid on the transmitter and receiver when they have successfully connected.
3. Set the receiver antenna to a vertical position.
4. Connect your guitar to the transmitter and adjust your guitar’s output volume.
5. Use a standard 1/4" cable (not included) to connect the receiver's Amp Output to your
amplifier.
6. Set the volume control on the receiver to the highest level possible without distorting or
clipping the guitar signal. This level will vary with the settings of your guitar's volume and
your guitar amplifier's gain and/or volume. Adjust your guitar amplifier's volume last.
BOX CONTENTS
GuitarLink Wireless
Transmitter
GuitarLink Wireless
Receiver
Power Adapter
2 AAA Batteries
User Guide
Safety & Warranty Manual

3
Connection Diagram
Guitar*
Transmitter
Receiver
Amplifier*
* Sold
separately

4
345
1234
2
1
2
1
2
3
1
1
3

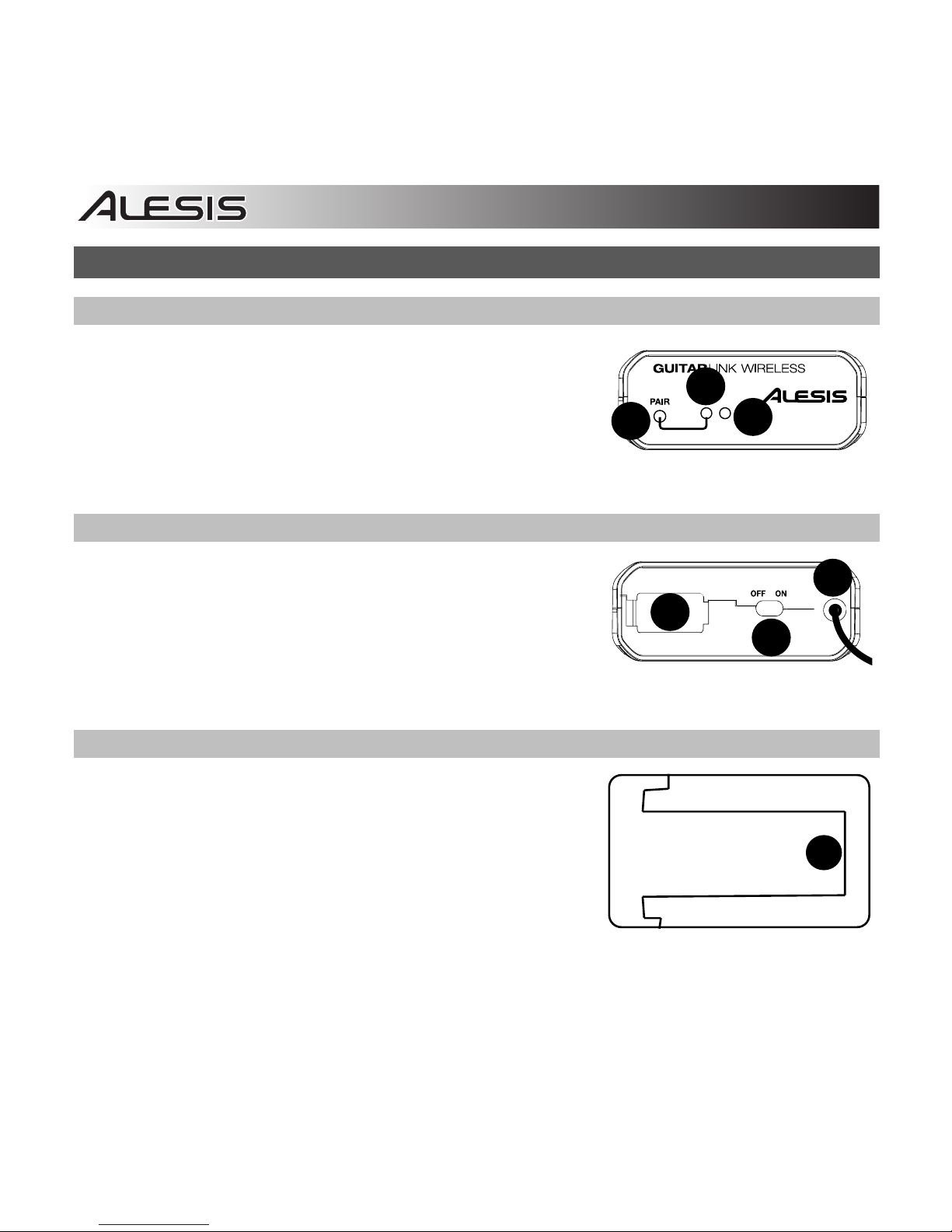

Transmitter Features
Front Panel
1. Pair Button – Press this button to connect to the
receiver. The Pair LED will illuminate when connected
to the receiver.
2. Pair LED –Illuminates when the transmitter is
connected with the receiver.
3. Power LED – Illuminates when the transmitter is powered on.
Rear Panel
1. Battery Compartment – Insert 2 AAA batteries here
to power the transmitter.
2. On/Off Switch – Slide this switch to power the
transmitter on.
3. Guitar Cable – Connect the attached 1/4” cable to
your guitar’s 1/4” output.
Bottom Panel
1. Guitar Strap Clip – Use the attached clip to secure
the GuitarLink Wireless transmitter to your guitar strap
or to your pocket.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

5
Receiver Features
Front Panel
1. Pair Button – Press this button to
connect to the transmitter. The Pair
LED will illuminate when connected
to the transmitter.
2. Pair LED – Illuminates when the
receiver is connected with the
transmitter.
3. Power LED – Illuminates when the receiver is powered on.
4. Volume – Adjusts the volume of the signal going to the Amp Output.
5. Amp Output – Use a standard 1/4" cable (not included) to connect the GuitarLink
Wireless receiver to your amplifier.
Rear Panel
1. Battery Compartment – Insert 2 AAA batteries
here to power the receiver.
2. On/Off Switch – Slide this switch to power the
receiver on.
3. Power Input –Connect the included 5V 1A,
Center-Pin Positive power adapter here.
4. Antenna – Place the antenna in a vertical
position for best results in transmitting the wireless signal. If the wireless signal quality is
poor, change the position of the antenna.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

6
Troubleshooting
No signal:
•Make sure both the transmitter and receiver are powered on.
•Make sure you are within the 60-foot (20-meter) transmitting range.
•Make sure the transmitter and receiver have been paired.
•Adjust the output volume on your guitar.
•Make sure the volume controls on your mixer and speakers are turned up.
•Check the power LEDs on both the receiver and transmitter. If one of them is off, check
that the device is powered correctly:
oInstall fresh AAA batteries in the transmitter.
oConnect the power adapter to (or install fresh AAA batteries in) the receiver.
Weak signal:
•Adjust the output volume on your guitar.
•Make sure there are no objects (computers, walls, furniture, etc.) between the transmitter
and receiver.
•Make sure you are within the 60-foot (20-meter) transmitting range.
•If the transmitter or receiver is being powered from batteries, install fresh AAA batteries.
Poor signal quality:
•Keep any connected audio cables away from the receiver’s antenna.
•If the transmitter or receiver is being powered from batteries, install fresh AAA batteries.

7
Guía del usuario (Español)
1. Asegúrese de que estén presentes todos los elementos
enumerados en Contenido de la caja.
2. LEA EL FOLLETO DE INSTRUCCIONES DE
SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.
3. Coloque el producto en un lugar adecuado para su
funcionamiento.
Soporte
Para obtener información completa sobre requisitos del sistema, compatibilidad y registro del producto,
visite el sitio web de Alesis: alesis.com/guitarlink-wireless.
Para soporte adicional del producto, visite alesis.com/support.
Instalación rápida
1. Coloque el interruptor de encendido en la posición "On" (Encendido) en el transmisor y el receptor.
2. Pulse el botón Pair (Aparear) en el transmisor y el receptor. Cuando se conectan exitosamente, el LED
Pair se enciende con luz fija en el transmisor y el receptor.
3. Coloque la antena del receptor en posición vertical.
4. Conecte su guitarra al transmisor y ajuste el control de volumen de salida de la guitarra.
5. Use un cable de 1/4 pulg. estándar (no incluido) para conectar la salida Amp (Amplificador) del receptor
a su amplificador.
6. Ajuste el control de volumen del receptor al máximo nivel posible sin distorsionar o recortar la señal de
la guitarra. Este nivel varía en función de los ajustes de volumen de su guitarra y de ganancia y/o
volumen de su amplificador de guitarra. Ajuste el volumen de su amplificador de guitarra.
CONTENIDO DE LA CAJA
Transmisor GuitarLink
Wireless
Receptor GuitarLink Wireless
Adaptador de alimentación
2 pilas AAA
Guía del usuario
Manual sobre la seguridad y
garantía

8
Diagrama de conexión
Guitarra*
Transmisor
Receptor Amplificador*
* Se vende por
separado

9
345
1234
2
1
2
1
2
3
1
1
3
Características del transmisor
Panel frontal
1. Botón de encendido – Pulse este botón para
encender el receptor. Cuando se conecta al receptor,
se enciende el LED Pair.
2. LED Pair – Se ilumina cuando el transmisor se
conecta con el receptor.
3. LED de encendido – Se ilumina cuando se enciende
la unidad.
Panel trasero
1. Compartimiento de las pilas – Inserte aquí 2 pilas
AAA para alimentar el transmisor.
2. Interruptor de encendido – Deslice este interruptor
para encender el transmisor.
3. Cable de guitarra – Conecte el cable de 1/4 pulg.
incluido a la salida de 1/4 pulg. de su guitarra.
Panel inferior
1. Presilla para correa de la guitarra – Use la presilla
incluida para sujetar el transmisor GuitarLink Wireless
a la correa de su guitarra o a su bolsillo.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

10
Características del receptor
Panel frontal
1. Botón de apareamiento – Pulse
este botón para conectar al
transmisor. Cuando se conecta al
transmisor, se enciende el LED
Pair.
2. LED Pair –Se enciende cuando el
receptor se conecta con el
transmisor.
3. LED de encendido – Se ilumina cuando se enciende el receptor.
4. Volumen – Permite ajustar el nivel de la señal que se aplica a la salida para amplificador.
5. Salida para amplificador – Use un cable de 1/4 pulg. estándar (no incluido) para
conectar el receptor GuitarLink Wireless a su amplificador.
Panel trasero
1. Compartimiento de las pilas – Inserte aquí 2
pilas AAA para alimentar el receptor.
2. Interruptor de encendido – Deslice este
interruptor para encender el receptor.
3. Entrada de alimentación –Conecte aquí el
adaptador de alimentación de 5V 1A, pin central
positivo incluido.
4. Antena – Coloque la antena en posición vertical
para lograr los mejores resultados en la transmisión de la señal inalámbrica. Si la calidad
de la señal inalámbrica es pobre, cambie la posición de la antena.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

11
Solución de problemas
No hay señal:
•Asegúrese de que el transmisor y el receptor estén ambos encendidos.
•Asegúrese de estar dentro del alcance de transmisión de 20 metros (60 pies).
•Asegúrese de que el transmisor y el receptor estén apareados.
•Ajuste el volumen de salida de su guitarra.
•Asegúrese de que los controles de volumen del mezclador y los altavoces estén subidos.
•Compruebe los LED de encendido del receptor y el transmisor. Si alguno está apagado,
compruebe que el dispositivo esté alimentado correctamente.
oInstale pilas AAA nuevas en el transmisor.
oConecte el adaptador de potencia (o instale pilas AAA nuevas) en el receptor.
Señal débil:
•Ajuste el volumen de salida de su guitarra.
•Asegúrese de que no haya ningún objeto (computadoras, paredes, muebles, etc.) entre el
transmisor y el receptor.
•Asegúrese de estar dentro del alcance de transmisión de 20 metros (60 pies).
•Si el transmisor o el receptor está alimentado con pilas, instale pilas AAA nuevas.
Calidad de señal pobre:
•Aleje de la antena del receptor los cables de audio conectados que puedan estar
presentes.
•Si el transmisor o el receptor está alimentado con pilas, instale pilas AAA nuevas.

12
Guide d’utilisation (Français)
1. Assurez-vous que tous les articles énumérés dans le
contenu de la boîte de ce guide sont inclus dans la
boîte.
2. VEUILLEZ LIRE LE LIVRET DES CONSIGNES DE
SÉCURITÉ AVANT D'UTILISER LE PRODUIT.
3. Placez le produit dans un endroit approprié à son
utilisation.
Assistance technique
Pour tous les renseignements concernant la configuration système, la compatibilité et l’enregistrement
du produit, veuillez visiter le site Internet d’Alesis : alesis.com/guitarlink-wireless.
Pour de l’assistance supplémentaire, veuillez visiter le site alesis.com/support.
Installation
1. Mettez l'interrupteur de l'émetteur et du récepteur sur la position « On ».
2. Appuyez sur la touche de jumelage de l'émetteur et du récepteur. La DEL de jumelage s'allume
sur l'émetteur et sur le récepteur lorsque le jumelage a réussi.
3. Réglez l’antenne du récepteur à la verticale.
4. Branchez votre guitare à l'émetteur et réglez le volume de sortie de votre guitare.
5. Utilisez un câble standard de 6,35 mm (1/4 po) non inclus pour raccorder la sortie d’amplification
du récepteur à votre amplificateur.
6. Réglez le volume du récepteur au niveau plus élevé possible sans provoquer la distorsion ou
l’écrêtage du signal de la guitare. Ce niveau varie selon les paramètres de volume de votre
guitare et de gain et/ou de volume de l'amplificateur de guitare. Réglez le volume de votre
amplificateur de guitare en dernier.
CONTENU DE LA BOÎTE
Émetteur GuitarLink Wireless
Récepteur GuitarLink Wireless
Adaptateur secteur
2 piles AAA
Guide d’utilisation
Consignes de sécurité et
informations concernant la
garantie

13
Schéma de connexion
Guitare*
Émetteur
Récepteu
r
Amplificateur*
* Vendus
séparément

14
345
1234
2
1
2
1
2
3
1
1
3
Caractéristiques de l'émetteur
Panneau avant
1. Touche de jumelage – Appuyez sur cette touche
pour jumeler l’émetteur au récepteur. La DEL de
jumelage s'allume lorsqu'il est connecté au récepteur.
2. DEL de jumelage –Cette DEL s'allume lorsque
l’émetteur est connecté au récepteur.
3. DEL d’alimentation – Cette DEL s'allume lorsque
l'émetteur est sous tension.
Panneau arrière
1. Compartiment des piles – Insérez 2 piles de type
AAA afin d’alimenter l’émetteur.
2. Interrupteur d’alimentation – Faites glisser cet
interrupteur pour mettre l'émetteur sous tension.
3. Câble de guitare – Raccordez le câble de 6,35 mm
(1/4 po) relié à la sortie 6,35 mm (1/4 po) de votre
guitare.
Panneau inférieur
1. Clip pour sangle de guitare – Utilisez le clip pour
fixer l'émetteur GuitarLink Wireless à votre sangle de
guitare ou à votre poche.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

15
Caractéristiques du récepteur
Panneau avant
1. Touche de jumelage – Appuyez sur cette
touche pour jumeler le récepteur à l’émetteur.
La DEL de jumelage s'allume lorsqu'il est
connecté à l’émetteur.
2. DEL de jumelage – Cette DEL s'allume
lorsque le récepteur est connecté à
l’émetteur.
3. DEL d’alimentation – Cette DEL s'allume lorsque le récepteur est sous tension.
4. Volume – Ce bouton permet de régler le volume du signal de la sortie d’amplification.
5. Sortie d’amplification – Utilisez un câble standard de 6,35 mm (1/4 po) non inclus pour
raccorder la sortie d’amplification du récepteur GuitarLink Wireless à votre amplificateur.
Panneau arrière
1. Compartiment des piles – Insérez 2 piles de
type AAA afin d’alimenter le récepteur.
2. Interrupteur d’alimentation – Faites glisser cet
interrupteur pour mettre le récepteur sous
tension.
3. Entrée d’alimentation – Branchez le câble
d'alimentation (5V, 1A, fiche à centre positif)
inclus à cette entrée.
4. Antenne – Pour une meilleure transmission du signal sans fil, placez les antennes à la
verticale. Si la qualité du signal sans fil est faible, changez la position de l’antenne.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

16
Guide de dépannage
Aucun signal :
•Assurez-vous que l'émetteur et le récepteur sont sous tension.
•Assurez-vous que vous êtes au sein de la portée de transmission de 20 mètres (60
pieds).
•Assurez-vous que l'émetteur et le récepteur ont été jumelés.
•Réglez le volume de sortie de votre guitare.
•Assurez-vous que les commandes de volume de la console de mixage et des enceintes
ne soient pas à zéro.
•Vérifiez les DEL d’alimentation des récepteurs et de l'émetteur. Si l'une d’elles est éteinte,
vérifiez que l’appareil est alimenté :
oInstallez des piles AAA neuves dans l'émetteur.
oBranchez l'adaptateur secteur au récepteur ou changez ses piles.
Signal faible :
•Réglez le volume de sortie de votre guitare.
•Assurez-vous qu'aucun objet (ordinateurs, murs, meubles, etc.) ne se trouve entre
l'émetteur et le récepteur.
•Assurez-vous que vous êtes au sein de la portée de transmission de 20 mètres (60
pieds).
•Si l'émetteur ou le récepteur est alimenté par des piles, installez des piles AAA neuves.
Mauvaise qualité du signal :
•Assurez-vous que tous les câbles audio branchés ne soient pas près de l’antenne du
récepteur.
•Si l'émetteur ou le récepteur est alimenté par des piles, installez des piles AAA neuves.

17
Guida rapida (Italiano)
1. Assicurarsi che tutti gli elementi elencati nella parte
“Contenuti della confezione” siano inclusi.
2. LEGGERE ATTENTAMENTE IL LIBRETTO DELLE
ISTRUZIONI DI SICUREZZA PRIMA DI UTILIZZARE
IL PRODOTTO.
3. Collocare il prodotto in una posizione adeguata all’uso.
Assistenza
Per conoscere i requisiti di sistema completi, ottenere informazioni in merito alla compatibilità e per la
registrazione del prodotto, recarsi al sito Web di Alesis: alesis.com/guitarlink-wireless.
Per ulteriore assistenza sul prodotto, recarsi alla pagina alesis.com/support.
Configurazione rapida
1. Impostare l'interruttore di alimentazione su "On" per il trasmettitore e il ricevitore.
2. Premere il tasto Pair sia sul trasmettitore che sul ricevitore. Il LED Pair sarà illuminato sul trasmettitore e
sul ricevitore quando si saranno collegati con successo.
3. Regolare l'antenna del ricevitore collocandola in posizione verticale.
4. Collegare la chitarra al trasmettitore e regolare il volume di uscita della chitarra.
5. Servirsi di un cavo standard da 1/4" (non in dotazione) per collegare l'uscita Amp del ricevitore
all'amplificatore.
6. Impostare al massimo il volume sul ricevitore senza distorcere o far saltare il segnale della chitarra.
Questo livello varia in base alle impostazioni del volume della chitarra e del guadagno e/o volume
dell'amplificatore della chitarra. Regolare per ultimo il volume dell'amplificatore della chitarra.
CONTENUTI DELLA
CONFEZIONE
Trasmettitore GuitarLink
Wireless
Ricevitore GuitarLink
Wireless
Adattatore di alimentazione
2 batterie AAA
Guida per l'uso
Istruzioni di sicurezza e
garanzia

18
Schema dei collegamenti
Chitarra*
Trasmettitore
Ricevitore Amplificatore*
* Venduto
separatamente

19
345
1234
2
1
2
1
2
3
1
1
3
Caratteristiche del trasmettitore
Pannello anteriore
1. Tasto Pair (accoppia) – Premere questo tasto per
collegare il ricevitore. Il LED omonimo si accende
quando collegato al ricevitore.
2. LED Pair – Si accende quando il trasmettitore è
collegato al ricevitore.
3. LED di alimentazione – Si illumina quando il
trasmettitore è acceso.
Pannello posteriore
1. Scomparto batterie – Inserire 2 batterie AAA a
questo livello per alimentare il trasmettitore.
2. Interruttore On/Off – Far scorrere questo interruttore
per accendere il trasmettitore.
3. Cavo chitarra – Collegare il cavo da 1/4” in dotazione
all'uscita da 1/4” della chitarra.
Pannello inferiore
1. Clip per la fascia della chitarra – Servirsi della clip
per fissare il trasmettitore GuitarLink Wireless alla
fascia della chitarra o alla tasca.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3

20
Caratteristiche del ricevitore
Pannello anteriore
1. Tasto Pair (accoppia) – Premere
questo tasto per collegare il
trasmettitore. Il LED omonimo si
accende quando collegato al
trasmettitore.
2. LED Pair – Si accende quando il
ricevitore è collegato al
trasmettitore.
3. LED di alimentazione – Si illumina quando il ricevitore è acceso.
4. Volume – Regola il volume del segnale diretto all'uscita Amp.
5. Uscita Amp – Servirsi di un cavo standard da 1/4" (non in dotazione) per collegare il
ricevitore GuitarLink Wireless all'amplificatore.
Pannello posteriore
1. Scomparto batterie – Inserire 2 batterie AAA a
questo livello per alimentare il ricevitore.
2. Interruttore On/Off – Far scorrere questo
interruttore per accendere il ricevitore.
3. Ingresso di alimentazione –Collegare a questo
livello l'adattatore da 5V 1A, polo centrale
positivo.
4. Antenna – Collocare l'antenna in posizione
verticale per ottenere i migliori risultati nella trasmissione del segnale wireless. Se la
qualità del segnale wireless è scarsa, spostare l'antenna.
234
1234
12
1
2
3
1
1
345
1234
2
1
2
1
2
3
1
1
3
