7
X
CONSIGNES DE SÉCURITÉ
10
CONTENU DE L’EMBALLAGE
8

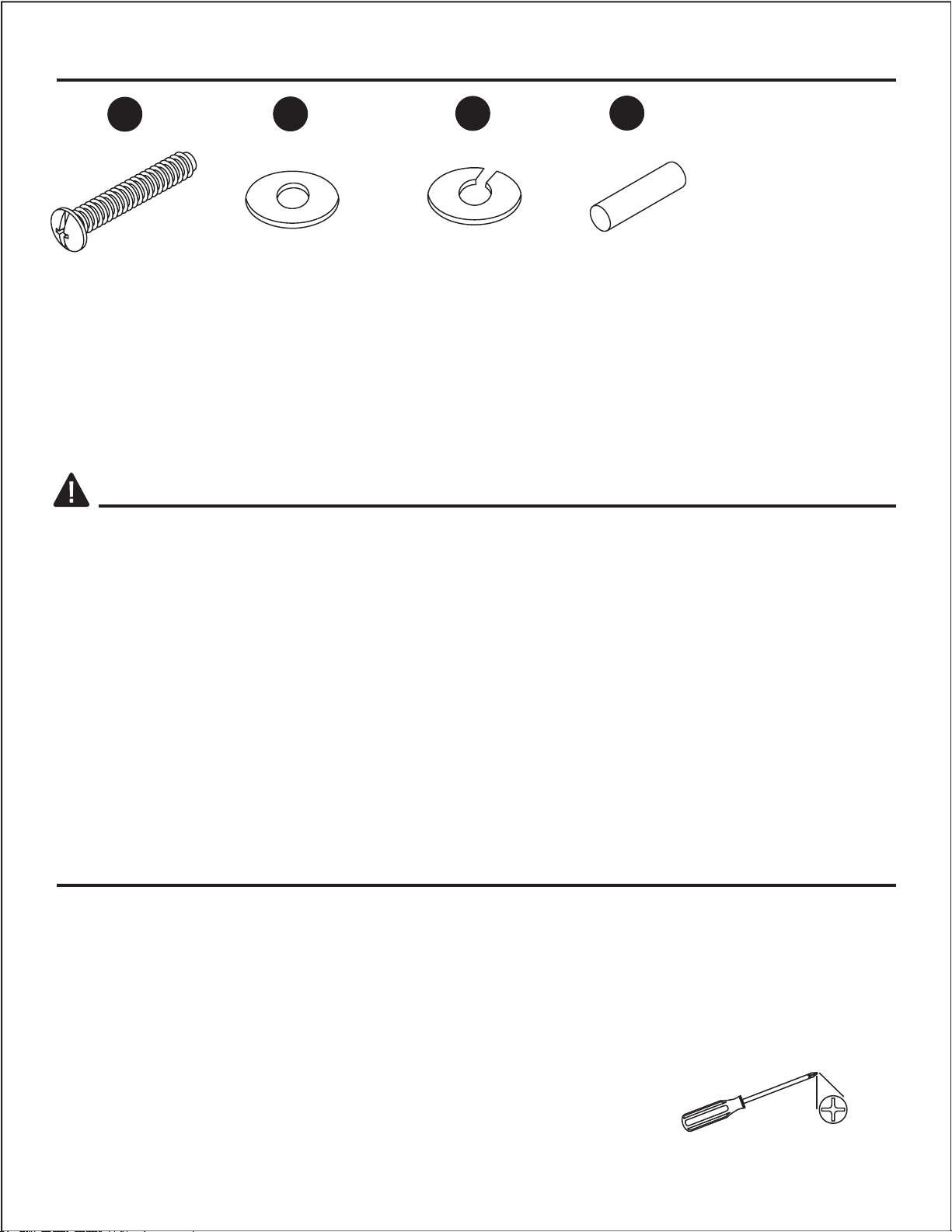

QUINCAILLERIE INCLUSE (grandeur réelle)
9
PRÉPARATION
11
INSTRUCTIONS POUR L’ASSEMBLAGE
Boulon
Qté. 26
Rondelle
Qté. 26
AA BB
1.
Insérez deux goujons en bois (DD) dans les
trous prépercés situés aux extrémités du
panneau
d'équilibre
avant (D). Glissez les
goujons du panneau
d'équilibre
avant (D) dans
les trous prépercés au bord du pilastre droit (G)
et du pilastre gauche (F), tel qu'illustré. Insérez
un boulon (AA) traversant une rondelle de
blocage (CC) et une rondelle (BB) dans le trou
prépercé sur le bloc du pilastre droit (G) et
serrez-le fermement. Faites de même pour le
pilastre gauche (F).
Quincaillerie utilisée
AA x 2
Boulon
2. Déposez la base (B) à l'endroit sur une surface
plane et insérez quatre goujons (DD) dans les
trous prépercés de la base (B). Faites glisser
le panneau latéral gauche (E) sur les goujons
et insérez-les dans les trous prépercés tel
qu'illustré. Insérez deux boulons (AA)
traversant des rondelles de blocage (CC) et
des rondelles (BB) dans les trous prépercés
situés à la base du panneau gauche (E) et
serrez-les fermement. Répétez les étapes
avec le panneau latéral droit (H).
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces dans l’emballage avec la liste du contenu de l’emballage et celle de la quincaillerie
ci-dessus. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler le
produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 30 minutes.
Outils nécessaires pour l’assemblage (non inclus):et tournevis cruciforme
PIÈCE DESCRIPTION QUANTITÉ
A Panneau supérieur 1
B Base 1
C Panneau avant 1
D Panneau d'équilibre avant 1
E Panneau latéral gauche 1
F Pilastre gauche 1
G Pilastre droit 1
H Panneau latéral droit 1
1
2
H
AA
F
G
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 877 447-4768, entre 8 h 30 et 16 h 30
(HNC), du lundi au vendredi.
JOIGNEZ VOTRE REÇU ICI
Numéro de série Date d’achat
BB x 2
Rondelle
D
E
B
ARTICLE #0348142
MODÈLE #237-50-65
FOYER ÉLECTRIQUE DE 58,42 CM
E
D
B
C
A
FGH
CC DD
Rondelle de blocage
Qté. 26
Goujon
Qté. 14
CC x 2
Rondelle de blocage
DD x 4
Goujon
CC BB
DD
Quincaillerie utilisée
AA x 4
Boulon
BB x 4
Rondelle
CC x 4
Rondelle de blocage
DD x 4
Goujon
AA
CC
BB
DD
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler,
d’utiliser ou d’installer le produit. Si vous avez des questions concernant ce produit, veuillez
communiquer avec notre service à la clientèle au 1 877 447-4768, entre 8 h 30 et 16 h 30 (HNC),
du lundi au vendredi.
AVERTISSEMENT
• Étant donné que ce manteau est lourd, nous vous recommandons de l’assembler près de
l’endroit où vous souhaitez l’installer.
• Nous vous recommandons de déplacer le manteau assemblé avec l’aide d’une autre personne
afin d’éviter de vous blesser.
INSTRUCTIONS POUR L’ASSEMBLAGE
4.
Insérez deux goujons (DD) dans les trous
prépercés situés sur le panneau avant (C).
Faites glisser le panneau (C) sur les goujons
(DD). Insérez des boulons (AA) traversant
des rondelles de blocage (CC) et des
rondelles (BB) dans les trous prépercés
situés dans les blocs inférieurs du panneau
avant (C) et dans les blocs latéraux sur la
partie assemblée tel qu'illustré et serrez-les
fermement.
Quincaillerie utilisée
AA x 5
4
BB x 5
CC x 5
DD x 2
3.
Insérez 4 goujons (DD) dans les trous prépercés
restants situés dans la base (D). Faites glisser
l'ensemble du devant sur les goujons (DD).
Insérez des boulons (AA) traversant des rondelles
de blocage (CC) et des rondelles (BB) dans les
trous prépercés du bloc latéral situé sur le
panneau latéral gauche (E) et dans les trous
prépercés du bloc situé sur l'ensemble de devant
et serrez-les fermement. Faites de même pour
le côté droit.
3
B
Quincaillerie utilisée
AA x 8
BB x 8
CC x 8
DD x 4
H
E
D
DD
AA
CC
BB
AA
CC
BB
C
DD
AA
CC
BB
AA
CC
BB
13
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec le service à la clientèle au 1 877 447-4768, de
8 h 30 et 16 h 30 (HNC), du lundi au vendredi.
PIÈCE DESCRIPTION NODE PIÈCE
A Panneau supérieur 20-12-107
B Base 20-12-108
C Panneau avant 20-12-109
D Panneau d'équilibre avant 20-12-110
E Panneau latéral gauche 20-12-111
F Pilastre gauche 20-12-112
G Pilastre droit 20-12-113
H Panneau latéral droit 20-12-114
AA
Boulon
20-09-069
BB
Rondelle
20-09-070
CC
Rondelle de blocage
20-09-071
DD
Goujon
20-09-072
Imprimé en Chine
20-10-101
AA BB
CC DD
E
D
B
C
A
FGH
12
INSTRUCTIONS POUR L’ASSEMBLAGE
5.
Alignez le panneau supérieur (A) avec le bord
supérieur de la partie assemblée. Insérez des
boulons (AA) traversant des rondelles de
blocage (CC) et des rondelles (BB) dans les
blocs du bord supérieur tel qu'illustré. Serrez
solidement tous les boulons.
AA x 7
5
BB x 7
CC x 7
ENTRETIEN
• Pour conserver le fini, nettoyez à l’aide d’un linge doux et légèrement humide, puis essuyez avec
un linge sec.
• Les meubles en bois ne devraient jamais être traînés. La tension supplémentaire causée par le
glissement du meuble sur le sol pourrait faire en sorte que les extrémités se fendillent ou que les
joints se desserrent.
GARANTIE LIMITÉE DE UN AN
Si cet article présente des défauts de matériaux ou de fabrication au cours de la première année
suivant la date d’achat d’origine, nous le réparerons ou le remplacerons à notre discrétion, sans frais.
Pour commander des pièces ou faire une réclamation, communiquez avec notre service à la clientèle
au 1 877 447-4768, du lundi au vendredi, entre 8 h 30 et 16 h 30 (HNC). Cette garantie ne couvre
pas les défectuosités résultant d’un usage inadéquat, anormal ou inapproprié, d’un accident ou d’une
modification. Si vous n’observez pas toutes les instructions contenues dans le guide d’utilisation, cette
garantie sera invalide. Le fabricant n’est pas responsable des dommages accessoires ou consécutifs.
Certains États ou certaines provinces ne permettent pas l’exclusion ou la limitation des dommages
accessoires ou consécutifs, de sorte que la limitation ci-dessus ou l’exclusion des dommages
accessoires ou consécutifs peuvent ne pas s’appliquer à vous. La présente garantie vous confère des
droits précis. Il est possible que vous bénéficiiez également d’autres droits, qui varient d’un État ou
d’une province à l’autre.
Les variations de teintes et de finis pouvant être causées par les caractéristiques naturelles du bois,
notamment le grain et les rainures minérales, ne constituent pas des défauts. Comme le bois continue
de travailler et de vieillir, il est possible que vous remarquiez de légères variations au niveau de la
teinte, et ce, même entre les différentes parties d’un même meuble. Les nœuds sains et les légères
fissures constituent l’essence même d’un meuble en bois de qualité.
A
AA
CC
BB
Boulon
Rondelle
Rondelle de blocage
Goujon
Boulon
Rondelle
Rondelle de blocage
Goujon
Quincaillerie utilisée
Boulon
Rondelle
Rondelle de blocage
100%
