Allen + Roth L-OF096PST-A User manual

Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
MODEL #L-OF096PST-A
ITEM #0383770
FIREPLACE
Français p. 7
Español p. 13
1

2
PART
A
B
C
D
E
F
1
1
1
2
1
4
Chimney Top
Chimney
Upper Base
Side Mesh
Rear Board
Post
DESCRIPTION QUANTITY PART
G
H
I
J
K
L
1
1
1
1
1
1
Door
Door Buckle Block
Door Buckle
Fire Bowl
Base
Poker
DESCRIPTION QUANTITY

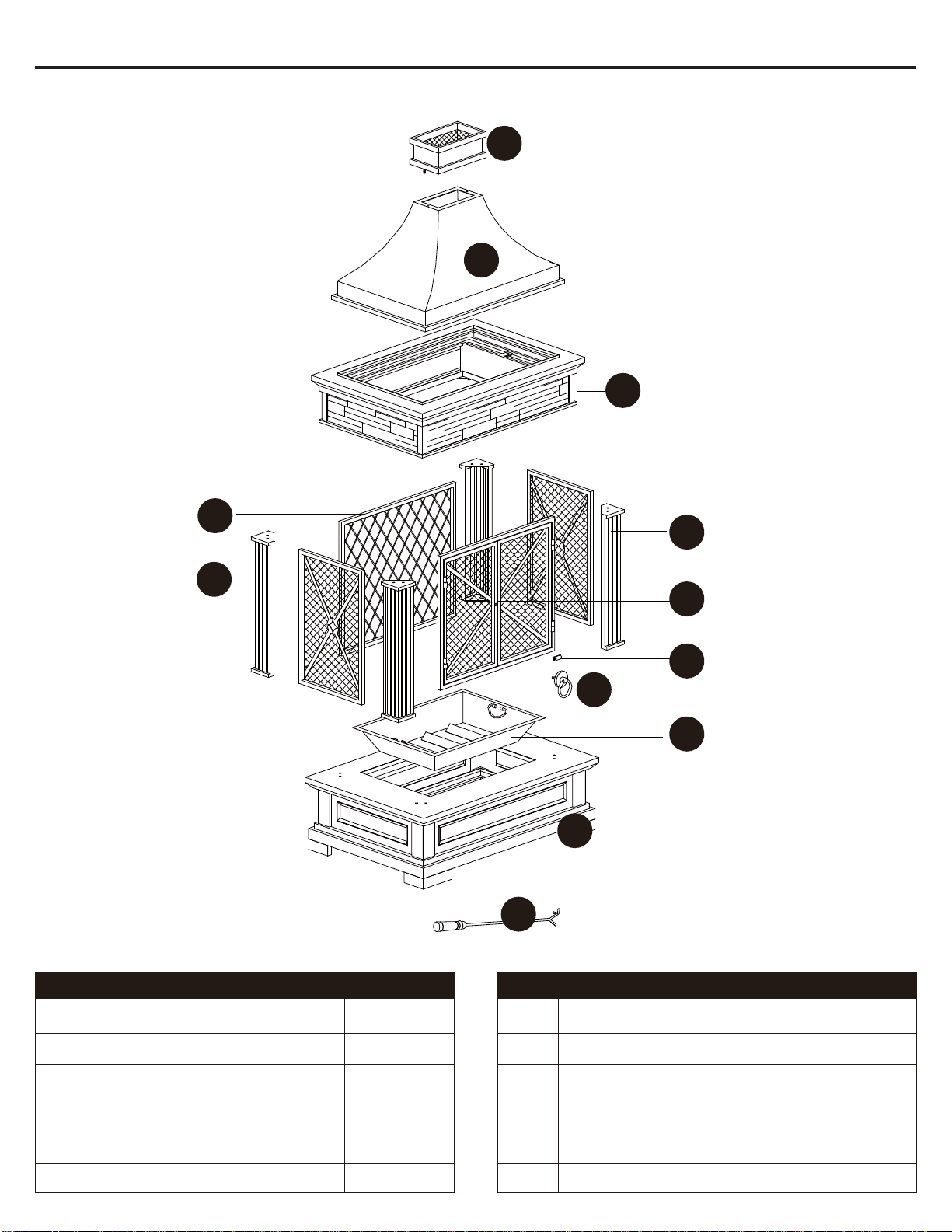

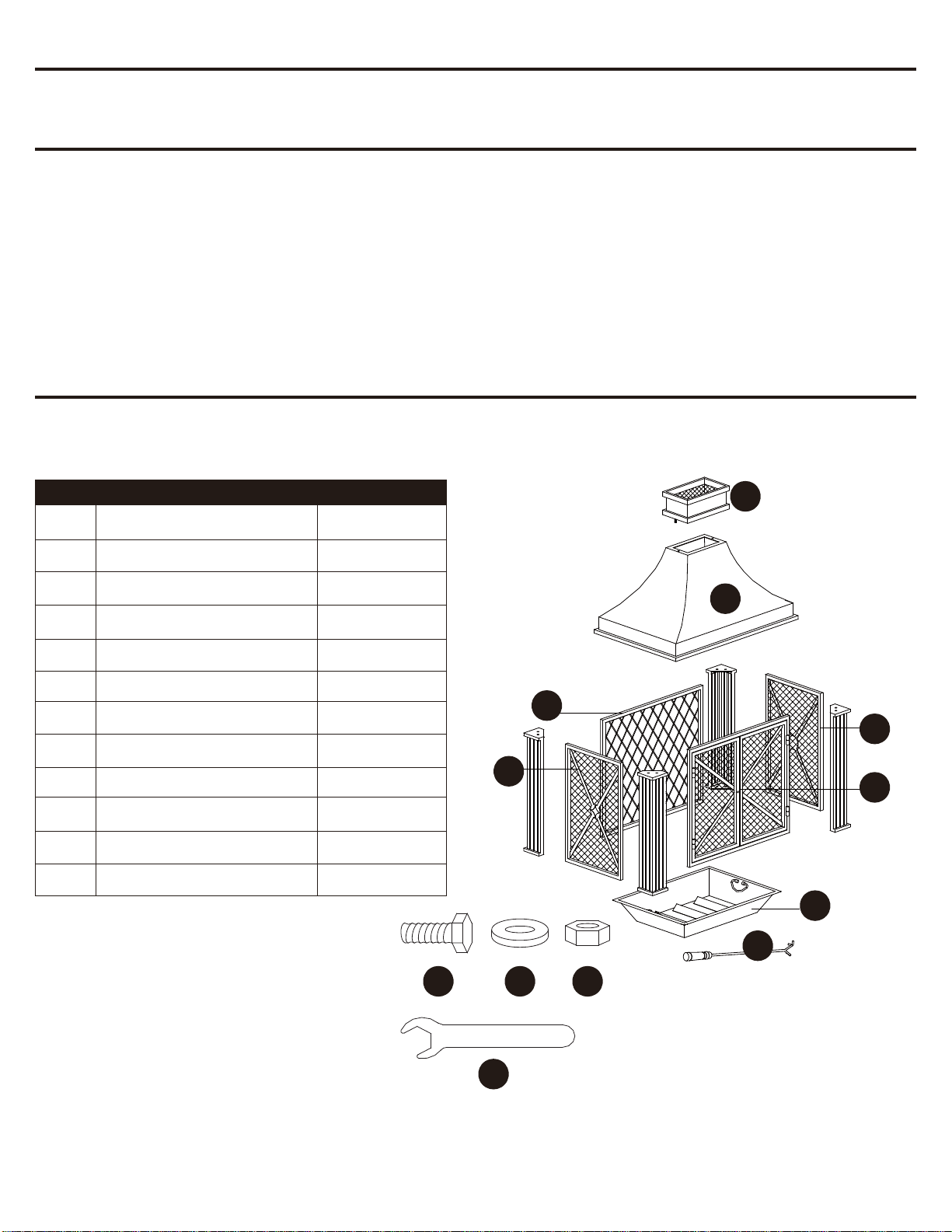

PACKAGE CONTENTS
A
B
C
E
D
F
G
H
J
I
K
L

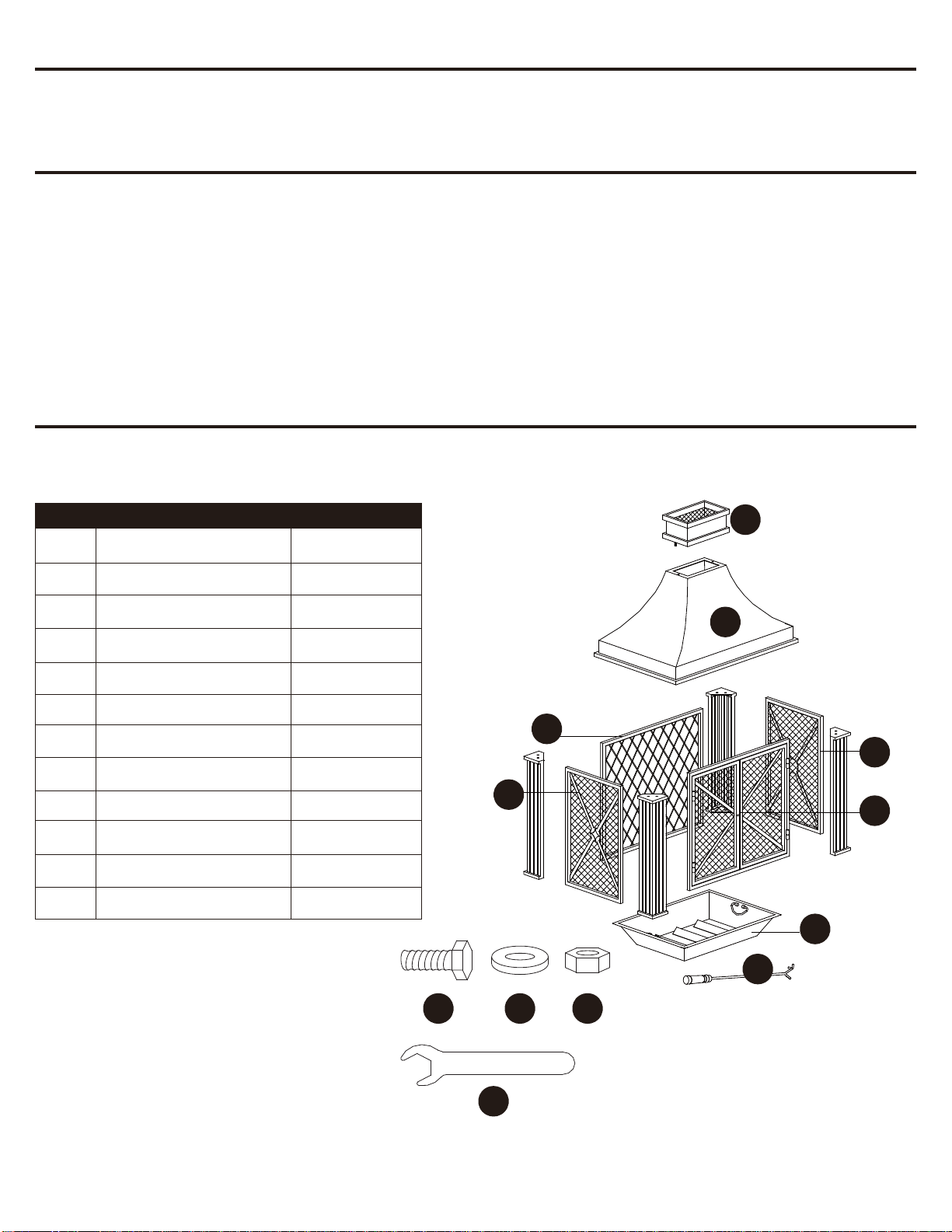

PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and diagram above. If any part is missing or damaged, do not attempt to assemble the
product. Contact customer service for replacement parts.
Estimated Assembly Time: 25 minutes
Tools required for assembly: Wrench (included)
3

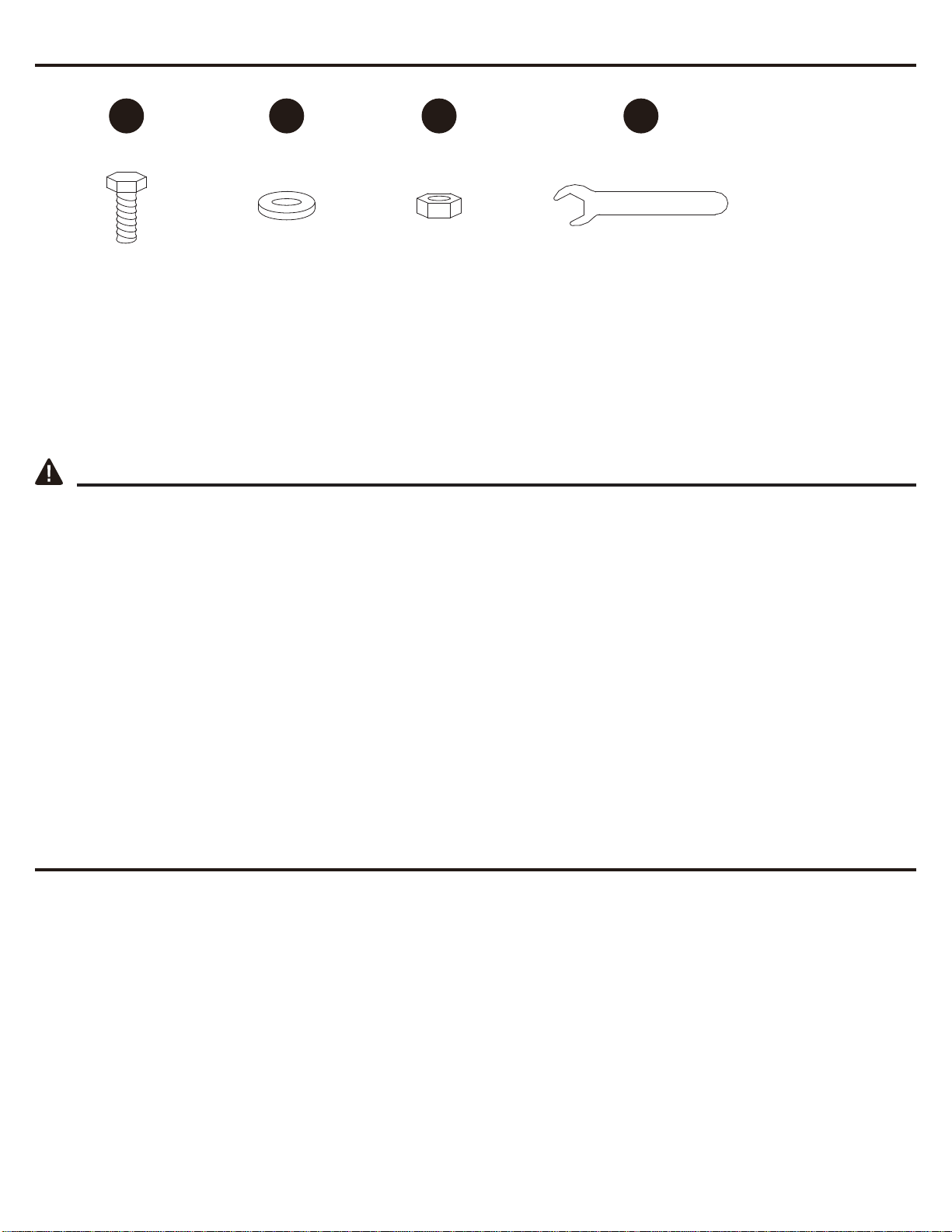

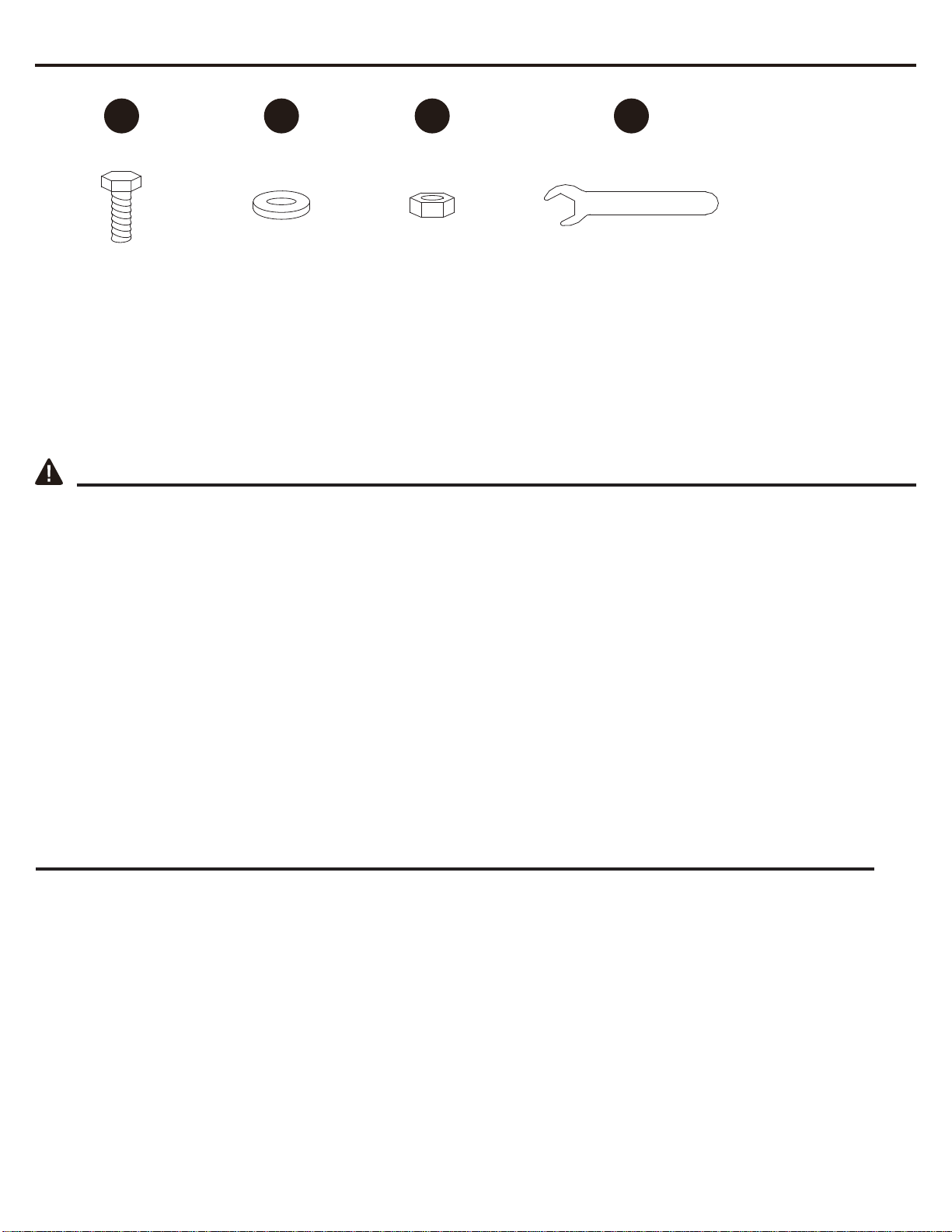

HARDWARE CONTENTS (shown to size)
M6 × 15 mm
Bolt
Qty. 24
AA
SAFETY INFORMATION
WARNINGS
FOR OUTDOOR USE ONLY! NEVER LEAVE FIRE UNATTENDED! Do not allow children or pets near the
fireplace without supervision. DO NOT USE THE FIREPLACE TO COOK FOOD! The fireplace is not
designed for cooking food.
CAUTIONS
Burn only wood or charcoal in the fireplace. DO NOT use gasoline or kerosene to start the fire in your
fireplace. Use only an acceptable method of lighting the fire, such as match and lighter. DO NOT use this
unit on a wood deck or on combustible surfaces such as dry grass, leaves, mulch, etc. The fireplace
should be placed no closer than 5 feet from walls during use. DO NOT attempt to move the fireplace while
it is hot or in use.
M6 Washer
Qty. 34
BB
M6 Nut
Qty. 11
CC
M6 Wrench
(Not shown actual size)
Qty. 1
DD
Please read and understand this entire manual before attempting to assemble, operate or install the
product.

x 8
M6 Washer
x 1M6 Wrench
4
ASSEMBLY INSTRUCTIONS

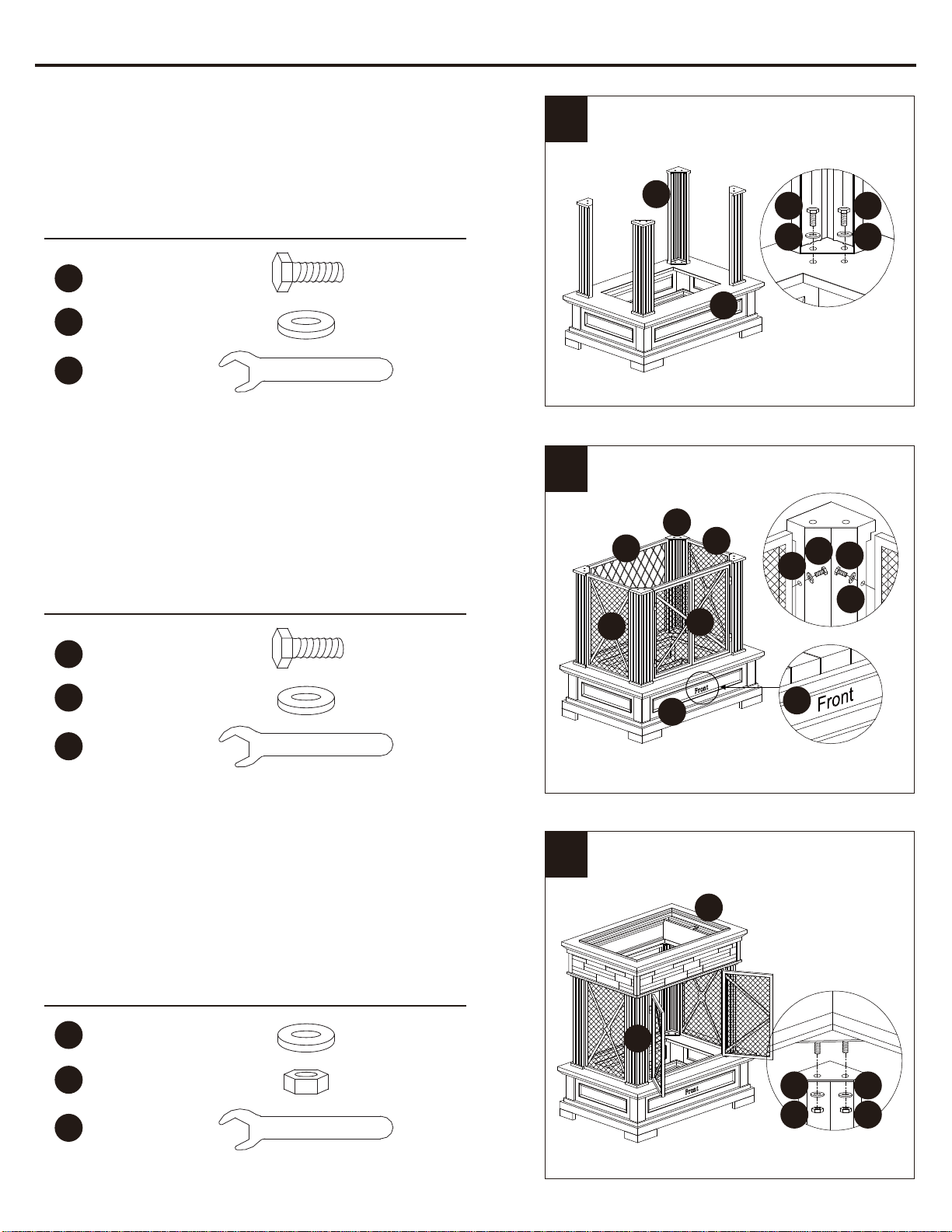

1. Attach post (F) to base (K) with bolts (AA)
and washers (BB). Tighten with wrench (DD).
Hardware Used
Hardware Used
BB
BB
AA AA
CC
BB
CC
BB
K
E
D
F
F
D
G
KK
C
1
2
3
F
BB
AA
BB
AA
BB
x 8
M6 × 15 mm Bolt
AA
DD
CC
DD
2. Attach the rear board (E), side mesh (D) and
door (G) to posts (F) using bolts (AA) and
washers (BB). Tighten with wrench (DD).
Note: The door (G) should face the side of
base (K) labeled "Front."
3. Place upper base (C) onto posts (F) and
secure with washers (BB) and nuts (CC).
Tighten with wrench (DD).
x 8
M6 Nut
x 1M6 Wrench
x 16
M6 Washer
x 1M6 Wrench
Hardware Used
BB
x 16
M6 × 15 mm Bolt
AA
DD
x 8
M6 Washer
BB

5
ASSEMBLY INSTRUCTIONS

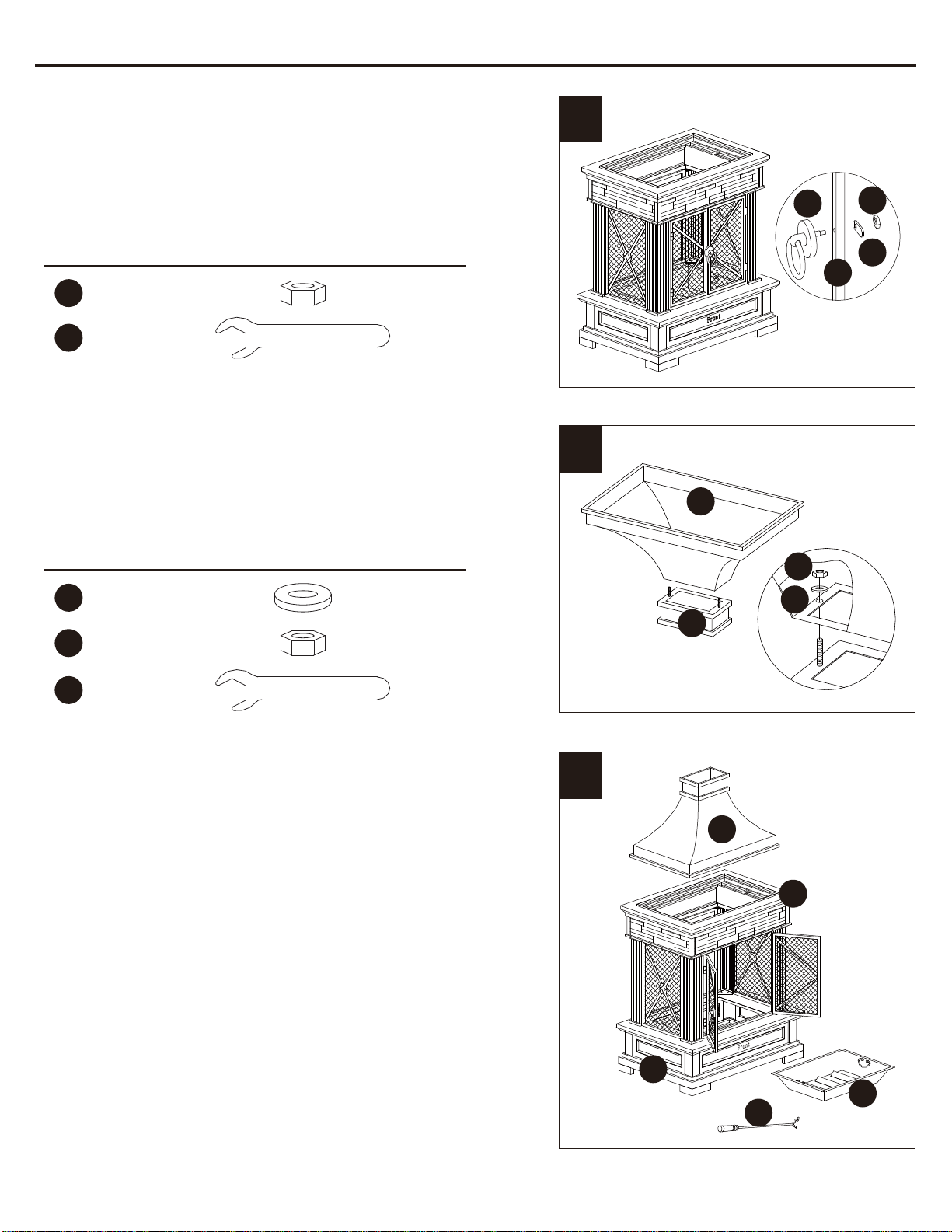

4. Place door buckle (I) through door (G) and into
door buckle block (H). Attach nut (CC) and
tighten with wrench (DD).
Hardware Used
B
C
KJ
L
I
GH
CC
4
5
B
A
CC
BB
CC
DD
5. Connect chimney top (A) to chimney (B) using
washers (BB) and nuts (CC). Tighten with
wrench (DD).
6
6. Place chimney assembly onto upper base (C).
When ready to use item, place fire bowl (J) into
base (K) and use poker (L) as needed.
x 1
M6 Nut
x 1M6 Wrench
Hardware Used
CC
DD
x 2
M6 Nut
x 1M6 Wrench
x 2
M6 Washer
BB

6
SIX-MONTH LIMITED WARRANTY
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
Printed in China
This limited warranty is extended to the original purchaser and applies to defects in material and
workmanship of your item provided the item is maintained with care and used only for personal,
residential purposes.
The manufacturer warrants this item to be free from defects in material and workmanship for a period of
6 MONTHS. If any defect is found, please call our customer service department at 1-866-439-9800 for
help. The manufacturer will not cover transportation or delivery costs or compensate the individual or any
outside party for assembling or disassembling the product. This warranty gives you certain rights, and you
may have other rights that vary from state to state.
CARE AND MAINTENANCE
To extend the life of the fireplace, clean it after each use and cover to protect it.
A
B
E
D
AA BB CC
DD
F
G
J
L
PART PART NUMBER
A
B
D
E
F
G
J
L
#383770-A
#383770-B
#383770-D
#383770-E
#383770-F
#383770-G
#383770-J
#383770-L
Chimney Top
Chimney
Side Mesh
Rear Board
Post
Door
Fire Bowl
Poker
DESCRIPTION
AA
BB
CC
DD
#383770-AA
#383770-BB
#383770-CC
#383770-DD
M6 × 15 mm Bolt
M6 Washer
M6 Nut
M6 Wrench

MODÈLE #L-OF096PST-A
ARTICLE #0383770
FOYER
7
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du
lundi au vendredi.

8
PIÈCE
A
B
C
D
E
F
1
1
1
2
1
4
Couronnement
Hotte
Corbeau
Grille latérale
Panneau arrière
Jambage
DESCRIPTION QUANTITÉ PIÈCE
G
H
I
J
K
L
1
1
1
1
1
1
Porte-foyer
Poignée de porte bloc
Poignée de porte
Foyer
Socle
Tisonnier
DESCRIPTION QUANTITÉ

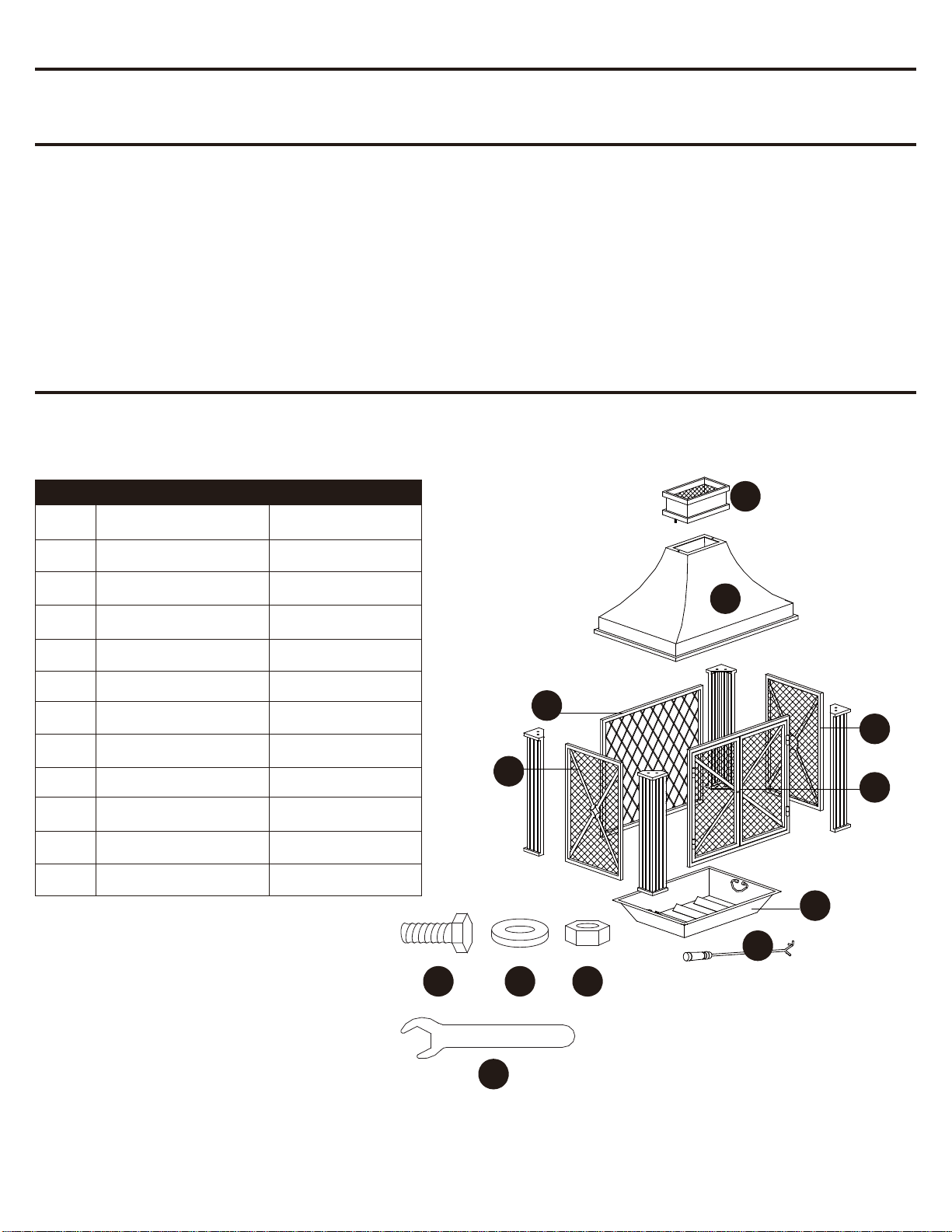

CONTENU DE L’EMBALLAGE
